ТЕРМИЧЕСКАЯ ОБРАБОТКА ЛЕГИРОВАННЫХ СТАЛЕЙ

ТЕРМИЧЕСКАЯ ОБРАБОТКА ЛЕГИРОВАННЫХ СТАЛЕЙ

Легированные стали приобретают высокие механические свойства после термических операций, которые производятся при температурах и скоростях охлаждения, отличающихся от тех, которые применяют при обработке углеродистых сталей.

Легированные стали обладают меньшей теплопроводностью, чем углеродистые стали. При быстром нагреве и резком охлаждении они в большей степени склонны к образованию трещин. Следовательно, легированные стали при проведении той или иной термической операции нужно нагревать медленно. Легирующие элементы увеличивают прокаливаемоеть сталей, вследствие чего легированные стали требуют меньшей скорости охлаждения, чем углеродистые.

В табл. 29 указаны режимы термических операций при обработке легированных сталей, применяемых для изготовления сельскохозяйственных машин.

Легированные стали марок 40Х и 45Х применяют для деталей, обрабатываемых термически, с закалкой преимущественно в масле. При закалке в воде стали марок 40Х и 45Х склонны к образованию трещин.

Легированные стали марок 18ХГТ, 40ХН, 37ХС, 45Х, 27СГ, 35СГ и ЗОХГС при отпуске должны охлаждаться быстро, так как после медленного охлаждения наблюдается понижение ударной вязкости и появляется так называемая отпускная хрупкость,

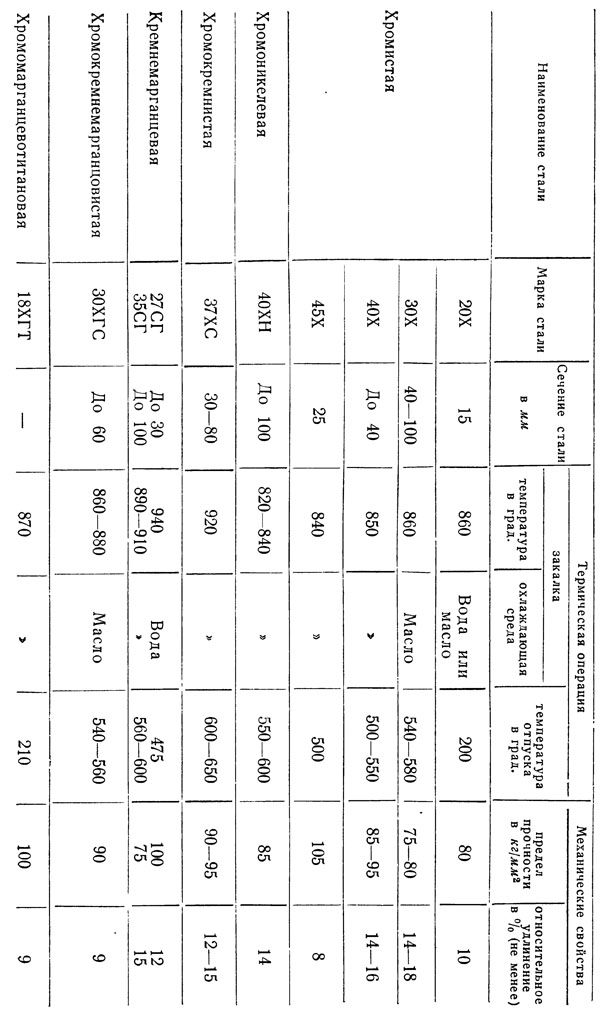

Таблица 29

содержание .. 70 71 72 73 74 75 76 77 78 79 80 ..
