Таль цепная электрическая KITO ER2 (125кг - 5т). Руководство - часть 10

Руководство по замене деталей основанное на показаниях счетчика рабочих часов

При выполнении технического осмотра необходимо проверить число пусков и часов работы и использовать полученные данные для регулирования процессов работы и технического обслуживания.

В модели с одной скоростью следует проверить количество пусков и рабочих часов по счетчику рабочих часов (См. «Проверка количества пусков и часов работы (счетчик рабочих часов)» (стр.

90)).

В модели ЧРП с двумя скоростями инженер по техническому обслуживанию должен проверить количество пусков и рабочих часов по указателю ЧРП. Операция производится в соответствии с отдельным «Руководством ЧРП».

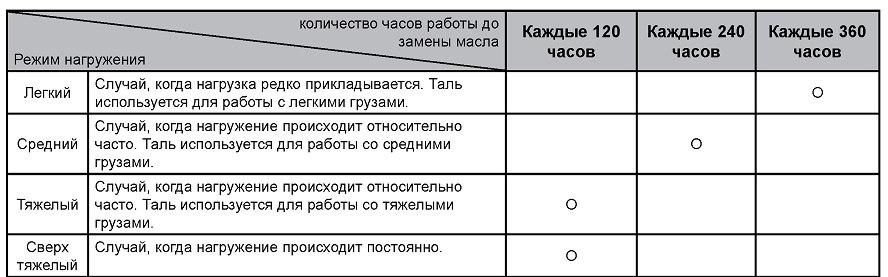

■ Указания и меры предосторожности при замене масла в зубчатой передаче

Замените трансмиссионное масло, принимая во внимание номинальную нагрузку и часы работы.

• Заменяйте масло каждые пять лет, даже если количество часов работы не достигло требуемого предела.

Трансмиссионные масла выбираются по их техническим характеристикам. Использование неподходящего трансмиссионного масла может привести к падению поднятого груза. Пользуйтесь рекомендуемой маркой масла.

Тип трансмиссионного масла и требуемый объем

* Фасованное масло объемом только по 0,7 л и 1 л.

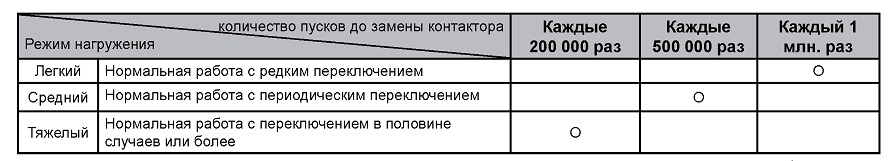

■ Инструкции по замене контактора и определению его срока службы

Замените контактор в соответствии с частотой использования и количеством пусков. Заменяйте контактор через каждые пять лет, даже если он не достиг предела срока службы.

Примечание: • Для модели с одной скоростью следует проверить количество пусков по счетчику рабочих

часов. (См. «Проверка количества пусков и часов работы (счетчик рабочих часов)»). (стр. 90) • В модели с двумя скоростями инженер по техническому обслуживанию должен проверить количество пусков и часов работы по указателю ЧРП, в соответствии с отдельным «Руководством к ЧРП».
ПРИМЕЧАНИЕ

Убедитесь в том, что используете подходящий контактор


■ Инструкция по проведению технического осмотра тормоза

Когда число пусков достигает 1 миллиона раз, необходимо проверить зазор тормоза и выполнить следующие действия, зависящие от состояния зазора тормоза.

Когда число достигает 2 миллиона раз, следует заменить тормоз в сборе, независимо от состояния зазора в нем.

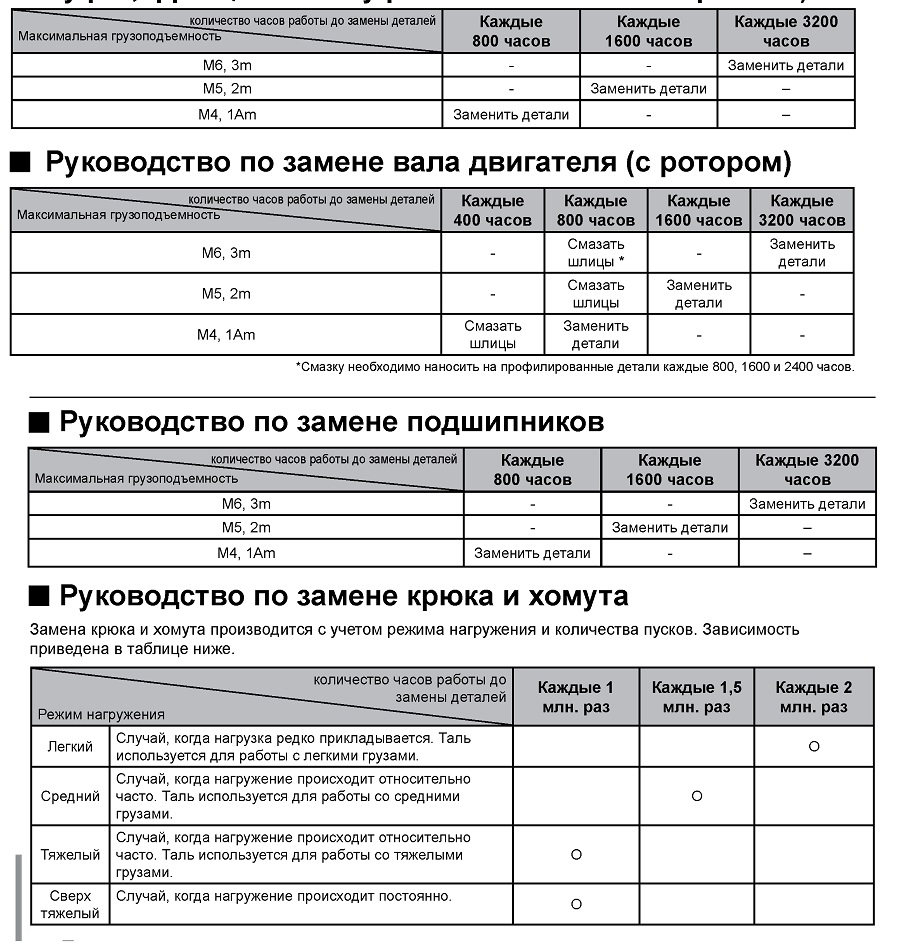

■ Руководство по замене частей зубчатой передачи (силовой редуктор, колесо зубчатое В, шестерня, фрикционная муфта, фрикционная муфта с механическим тормозом)

■ Руководство по проведению технического осмотра шевронной манжеты

Когда количество часов работы достигнет 200 часов необходимо на нести на шевронную манжету смазку Молитерм /MOLITHERM №2.

Местоположение манжеты можно определить при помощи данных, приведенных в пункте «Конструкция и наименование частей» (стр. 120).

Определение количества пусков и рабочих часов по счетчику рабочих часов

■ Счетчик рабочих часов: Устройство отображения часов работы /Количества пусков

На дисплее показываются количество включений/ выключений контактора и часы работы (время работы двигателя при опускании груза, умноженное на 2). Эти данные можно использовать для контроля условий эксплуатации и технического обслуживания во время технического осмотра.

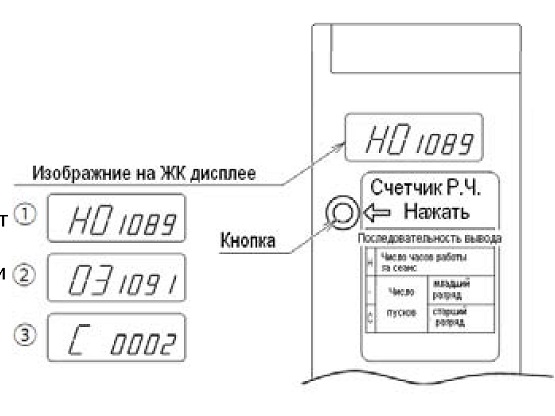

<Как пользоваться счетчиком рабочих часов>

Откройте крышку контроллера и нажмите кнопку сбоку от пульта управления.

На жидкокристаллическом мониторе появятся окна 1, 2 и 3, а затем автоматически исчезнут.

1 - показывает часы работы (на рисунке справа 1,089 часа)

3+2 - показывают число пусков (на рисунке справа

2,031,091 раз)

Примечание: чтобы определить количество пусков и часов работы двухскоростной модели с ЧРП, воспользуйтесь отдельным изданием «Руководство по использованию ЧРП».
