Таль цепная электрическая KITO ER2 (125кг - 5т). Руководство - часть 2

Глава 1
Приемка, транспортировка и эксплуатация

Данная глава содержит основные положения, касающиеся принципов эксплуатации, сборки и установки грузоподъемной цепной электрической тали серии ER2; методику проведения предпусковых испытаний, следующих после завершения монтажа данного оборудования, а также правила проведения ежедневного технического осмотра, предшествующего началу эксплуатации устройства.

• Для операторов и сервисных инженеров, обслуживающих данное оборудование
■ Основные узлы и агрегаты............................................................................8

■ Вскрытие упаковки........................................................................................11

■ Технические требования и условия эксплуатации..................................16

■ Указания по эксплуатации............................................................................18

• Ежедневный технический осмотр. Таль цепная электрическая подвесного типа.............19

• Ежедневный технический осмотр. Передвижной блок с электрическим приводом (MR2)......24

• Ежедневный технический осмотр. Передвижной блок с ручным приводом (TSG/TSP) ...25

• Указания по использованию кнопочного пульта управления..............................................27

• Эксплуатация оборудования.................................................................................................30

• Переключение скоростей.......................................................................................................33

• Основные правила по подъему груза ...................................................................................33

• Основные правила по предотвращению раскачивания подвешенного груза ...................33

• Завершение работы с оборудованием (правила техники безопасности)..........................34

• Для операторов и монтажников данного оборудования

■ Схема сборки и монтажа..............................................................................35

■ Сборка..............................................................................................................36

• Сборка основных узлов с базовым блоком электрической тали........................................36

• Установка электрической тали на передвижную тележку...................................................40

• Проверка электросети и силового кабеля............................................................................51

• Подключение проводов и соединительных кабелей...........................................................53

■ Установка.........................................................................................................56

• Подключение силового кабеля и источника питания..........................................................56

• Монтаж электрической тали подвесного типа......................................................................56

• Монтаж электрической тали с передвижной тележкой.......................................................57

■ Проверка после установки...........................................................................60

Основные узлы и агрегаты

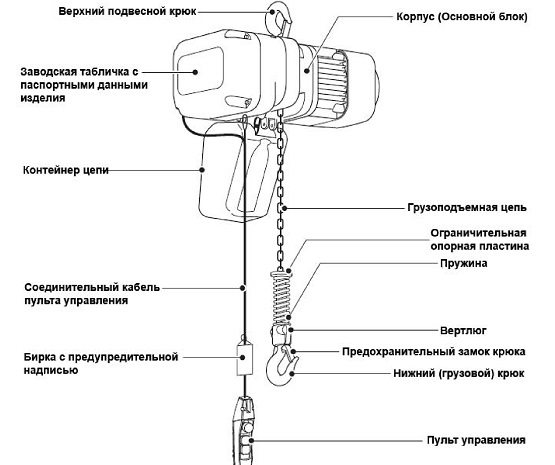

■ Таль цепная электрическая подвесного типа (ER2)

• Данная электрическая цепная таль предназначена исключительно для подъема/опускания груза

ОПАСНОСТЬ
• Бирки с предупредительными надписями прикреплены ко всем узлам и агрегатам, согласно установленным требованиям - см. рисунок выше. Необходимо строго соблюдать все указанные на бирке требования.

Несоблюдение данных требований может привести к серьезным травмам или смерти.

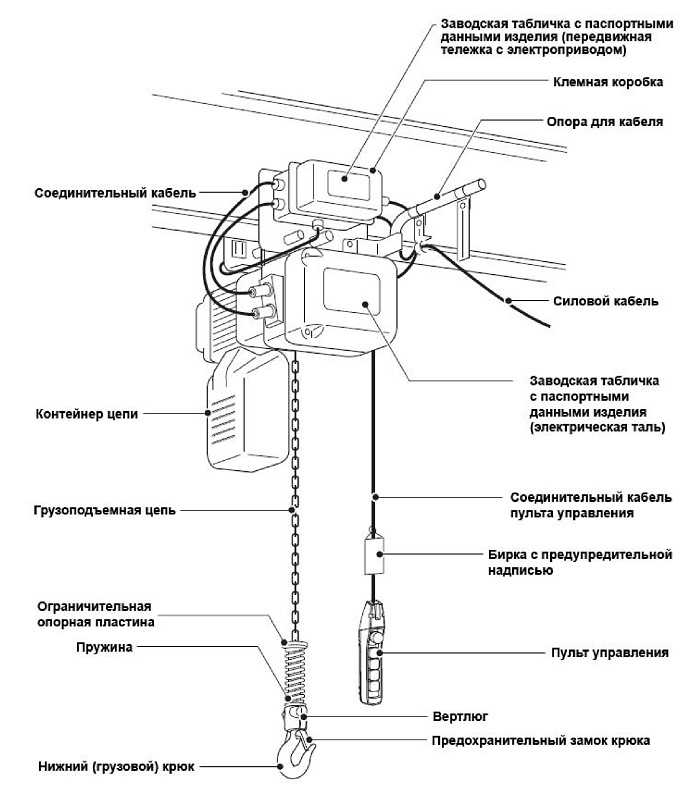

■ Таль цепная электрическая с передвижной тележкой с электроприводом (ER2M)

• Данная электрическая цепная таль оснащена тележкой с электроприводом и предназначена как для подъема/ опускания груза, так и для его продольного перемещения вдоль существующих путей.

ОПАСНОСТЬ
• Бирки с предупредительными надписями прикреплены ко всем узлам и агрегатам, согласно установленным требованиям - см. рисунок выше. Необходимо строго соблюдать все указанные на бирке требования.

Несоблюдение данных требований может привести к серьезным травмам или смерти.

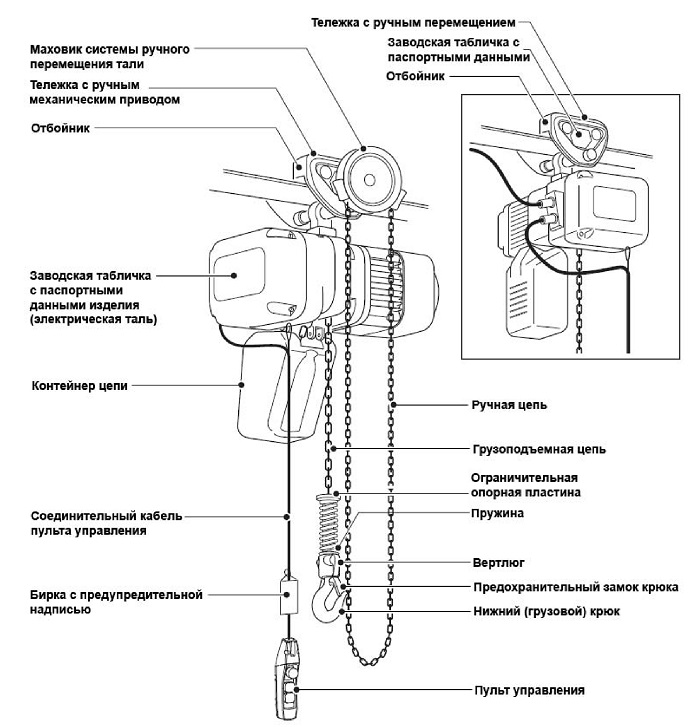

■ Таль цепная электрическая с передвижной тележкой с ручным приводом (ER2SG/ER2SP)

• ER2SG: Данная электрическая цепная таль оснащена тележкой с ручным механическим приводом, позволяющим точное и плавное продольное перемещение груза по существующим путям по средствам перемещения ручной цепи связанной с маховиком механической системы перемещения тележки.

• ER2SP: Данная электрическая цепная таль оснащена тележкой ручного перемещения, позволяющей продольное перемещение груза по существующим путям, по средствам приложения ручной физической силы. Используется исключительно для легковесных грузов.

ОПАСНОСТЬ

• Бирки с предупредительными надписями прикреплены ко всем узлам и агрегатам, согласно установленным требованиям - см. рисунок выше. Необходимо строго соблюдать все указанные на бирке требования.

Несоблюдение данных требований может привести к серьезным травмам или смерти.

Вскрытие упаковки
■ Приемка и проверка оборудования

• Убедитесь, что модель указанная на оригинальной заводской упаковке, а также самой электрической тали совпадает с моделью, указанной в Вашем заказе.

• Убедитесь в отсутствии вмятин, царапин или других механических повреждений оборудования, которые могли возникнуть в результате его транспортировки.

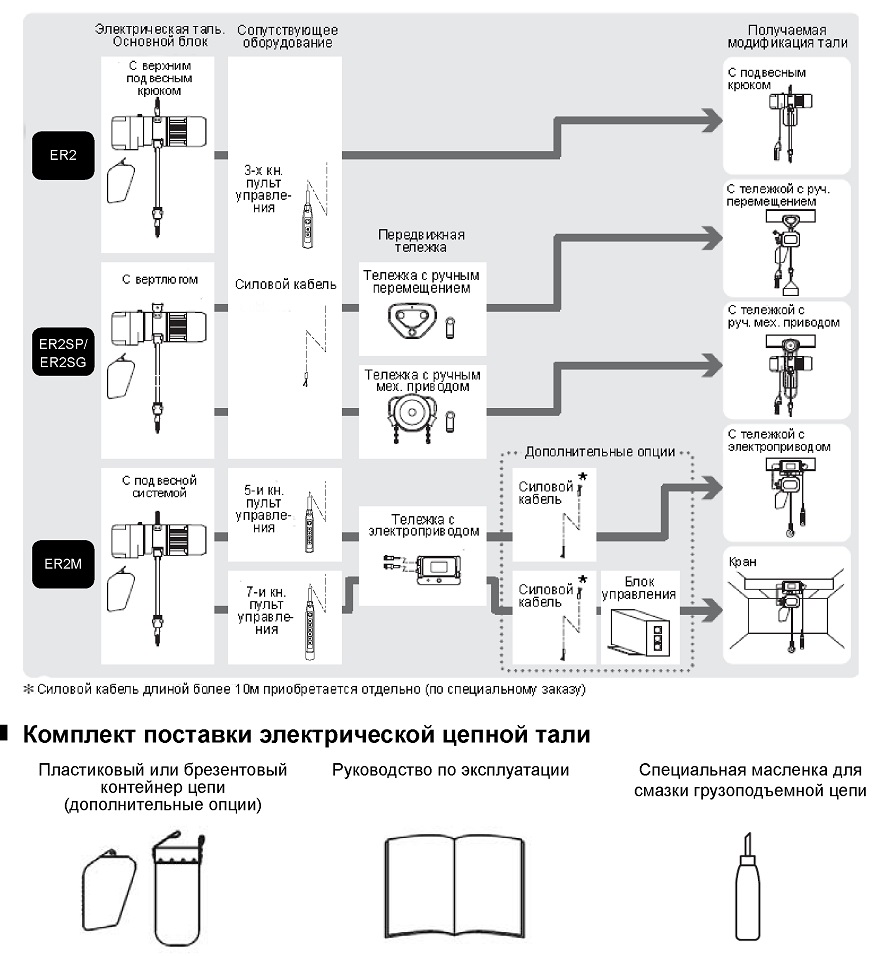

■ Упаковка

■ Вскрытие упаковки

Для удобства покупателя, настоящая электрическая цепная таль поставляется в разобранном (на крупные узлы) виде. Каждый отдельный узел или агрегат поставляется в индивидуальной упаковке.

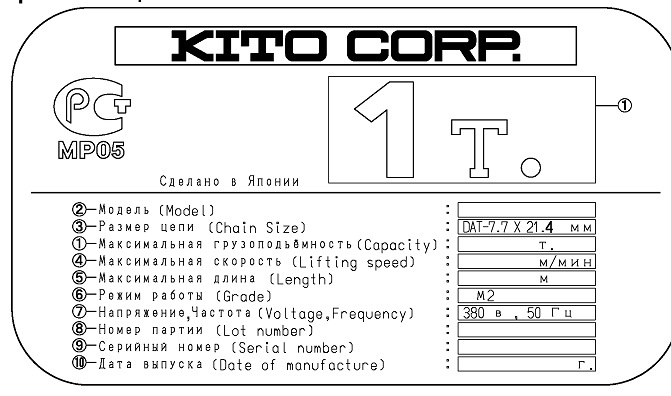

■ Модель изделия. Заводская табличка с паспортными данными (шильдик)
■ Обозначения, используемые на заводской табличке электрической цепной тали

1 Максимальная грузоподъемность.

Например: 1Т, 500кг, и т.д.

Предельно допустимая масса груза без учета массы грузового крюка.

2 Модель изделия. Например: ER2-005S

Заводской код, обозначающий конкретную модель изделия, его максимальную грузоподъемность и максимальную скорость подъема груза.

3 Размер грузоподъемной цепи.

Например: DAT-7.7x21.4мм.

Буквы и цифры маркировки цепи, обозначают ее класс согласно стандарту ISO, а также диаметр прутка и шаг звена цепи.


4 Максимальная скорость подъема груза.

Таль цепная электрическая (ER2) доступна в двух исполнениях: с односкоростным и двухскоростным

электроприводом подъема груза. Здесь указываются возможные скоростные режимы подъема груза, а также соответствующее предустановленное заводское значение.

5 Максимальная длина (высота) подъема груза Максимальный ход грузового крюка.

6 Режим (класс) работы. Например: М2 и т.д.
Класс электрической цепной тали согласно русскому
стандарту ГОСТ-Р
Указывает на срок службы изделия.

7 Напряжение, частота. (Источник питания).
Номинальное рабочее напряжение и частота электрического тока.

8 Номер партии.
Специальный заводской номер для определения даты и времени изготовления настоящего изделия, а также количества изделий в партии.

9 Серийный номер.
Уникальный серийный номер изделия.

10 Дата выпуска.
Дата выпуска изделия.

Условное обозначение моделей электрической цепной тали (ER2)

* Высокоскоростная модель

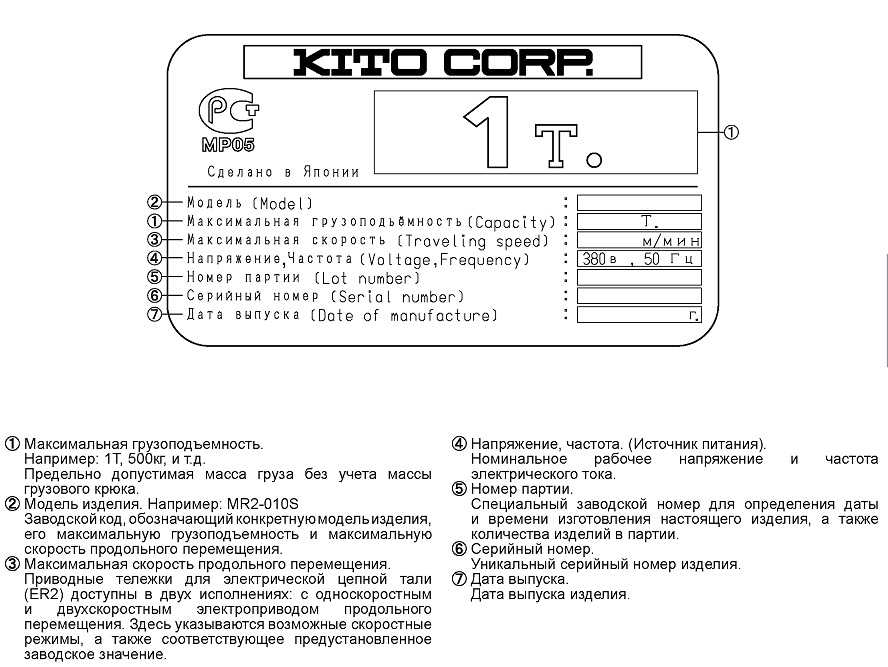

Обозначения, используемые на заводской табличке передвижной тележки с электроприводом

Условное обозначение моделей электрической цепной тали (ER2)

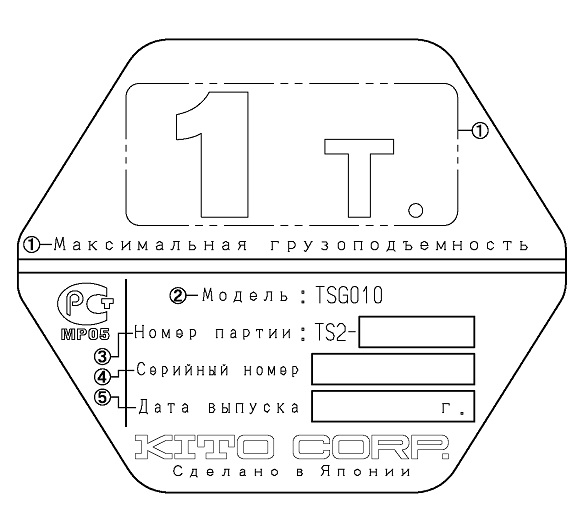

Обозначения, используемые на заводской табличке передвижной тележки с ручным приводом

1 Максимальная грузоподъемность. Например: 1Т, 500кг, и т.д.

Предельно допустимая масса груза без учета массы грузового крюка.

2 Модель изделия. Например: TSG070

Заводской код, обозначающий конкретную модель изделия b его максимальную грузоподъемность.

3 Номер партии.

Специальный заводской номер для определения даты и времени изготовления настоящего изделия и принадлежности к данной партии изделий.

4 Серийный номер.

Уникальный серийный номер изделия.

5 Дата выпуска.

Дата выпуска изделия.

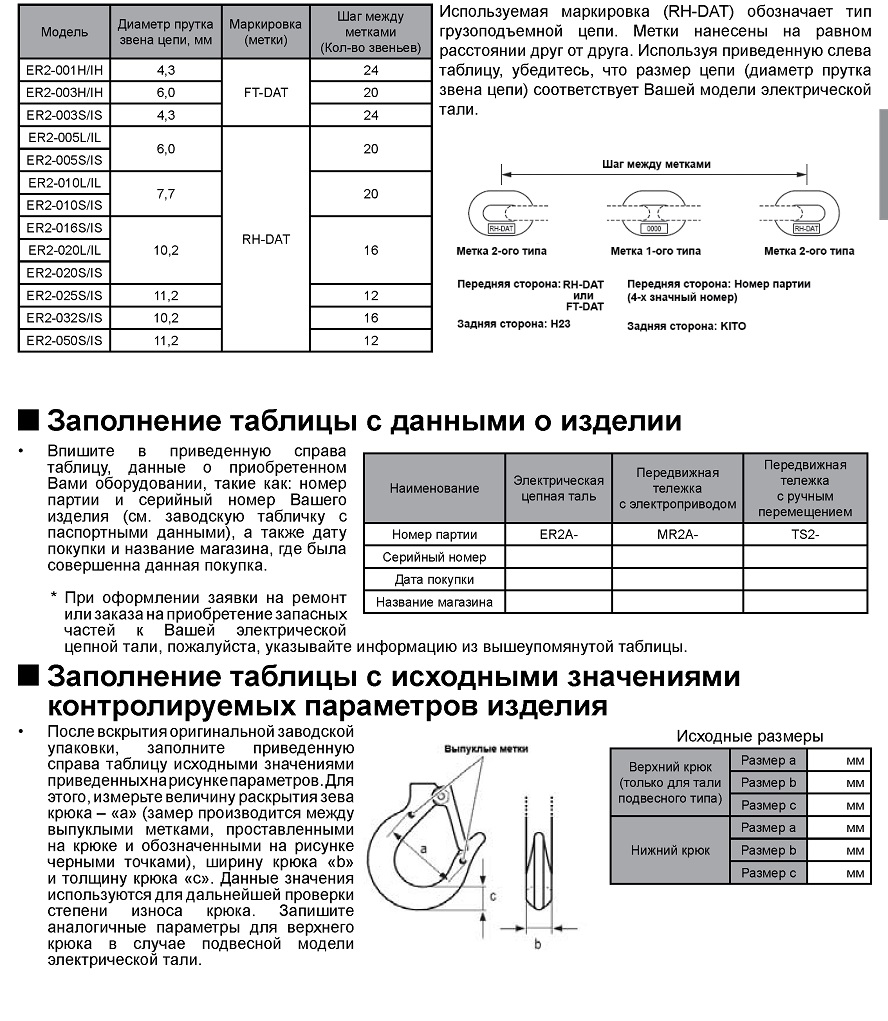

■ Проверка маркировки цепи

ОПАСНОСТЬ

Перед началом эксплуатации убедитесь, что на грузоподъемной цепи есть метка “RH-DAT” или

“FT-DAT”, и что размер цепи подходит для модели ER2, которая в данный момент используется.

(Размеры приведены в следующей далее таблице.) Использование грузоподъемной цепи от

других моделей электрических талей (таких как ES или ER) или отличного класса прочности

запрещено.

Несоблюдение данного требования может привести к серьезным травмам или смерти вследствие разрушения звеньев цепи и падения груза.
