ГУСЕНИЧНЫЕ КРАНЫ

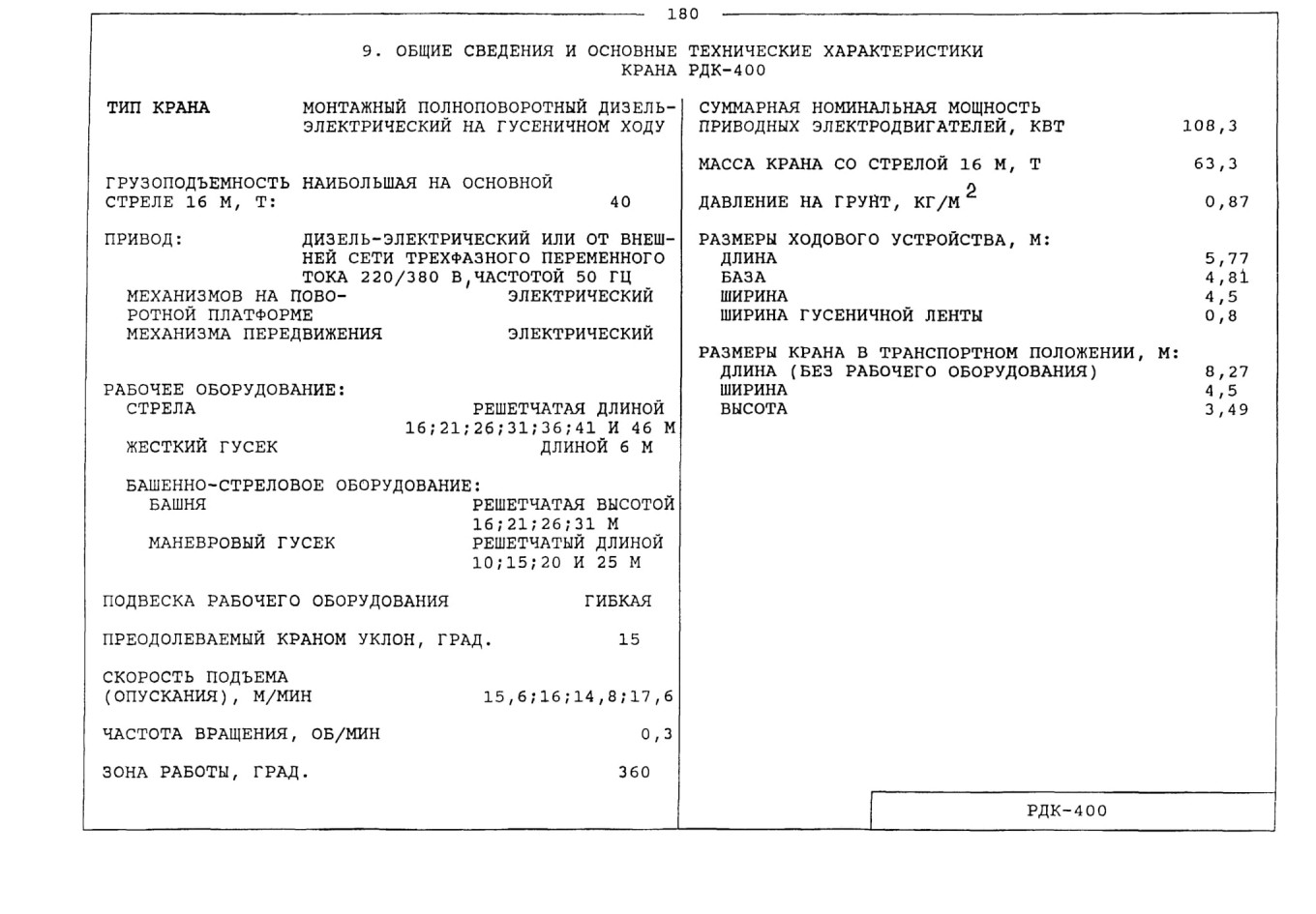

9. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА РДК-400

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-400 СО СТРЕЛОВЫМ ОБОРУДОВАНИЕМ (БЕЗ ГУСЬКА)

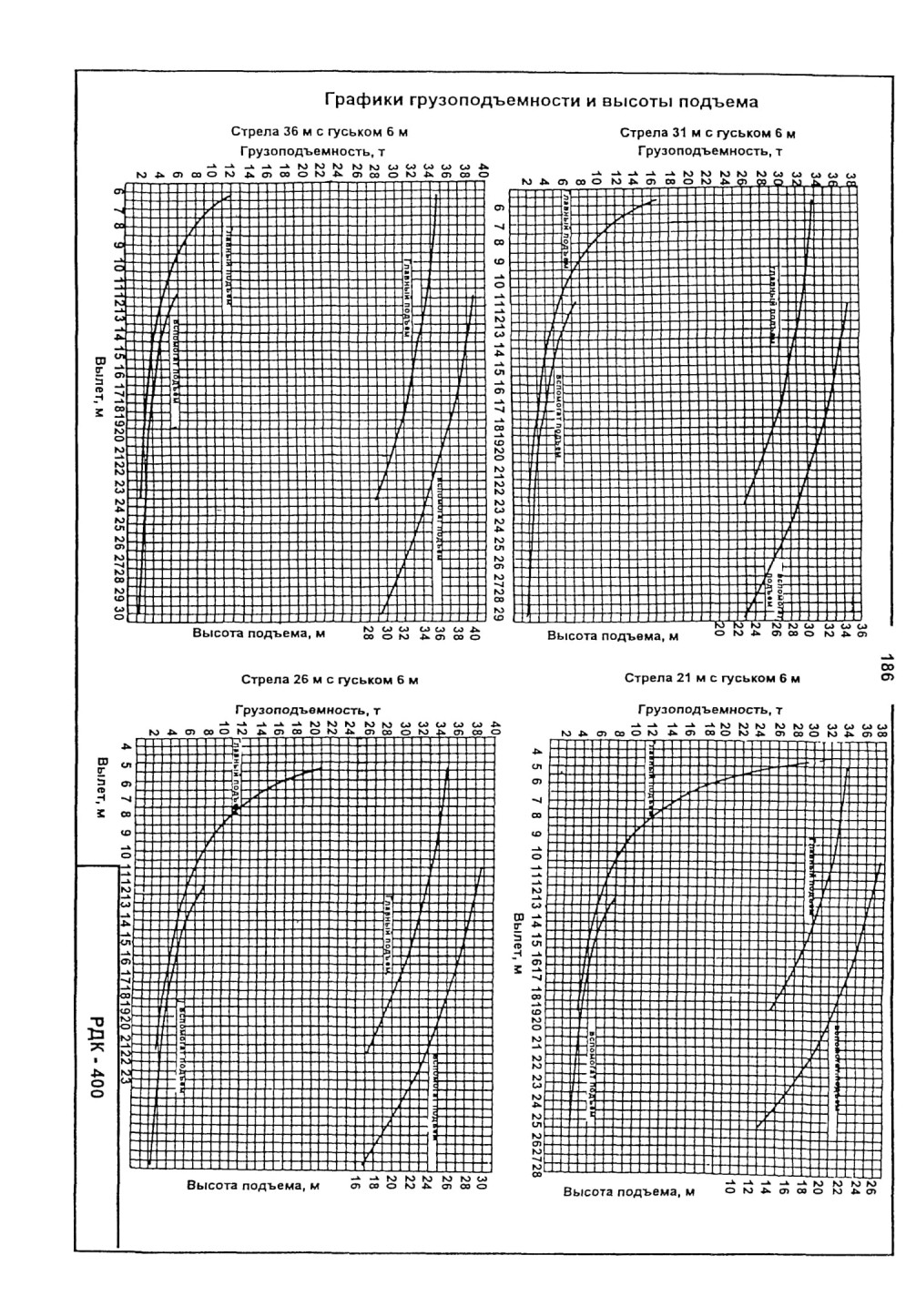

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-400 СО СТРЕЛОВЫМ ОБОРУДОВАНИЕМ И ЖЕСТКИМ ГУСЬКОМ 6 М

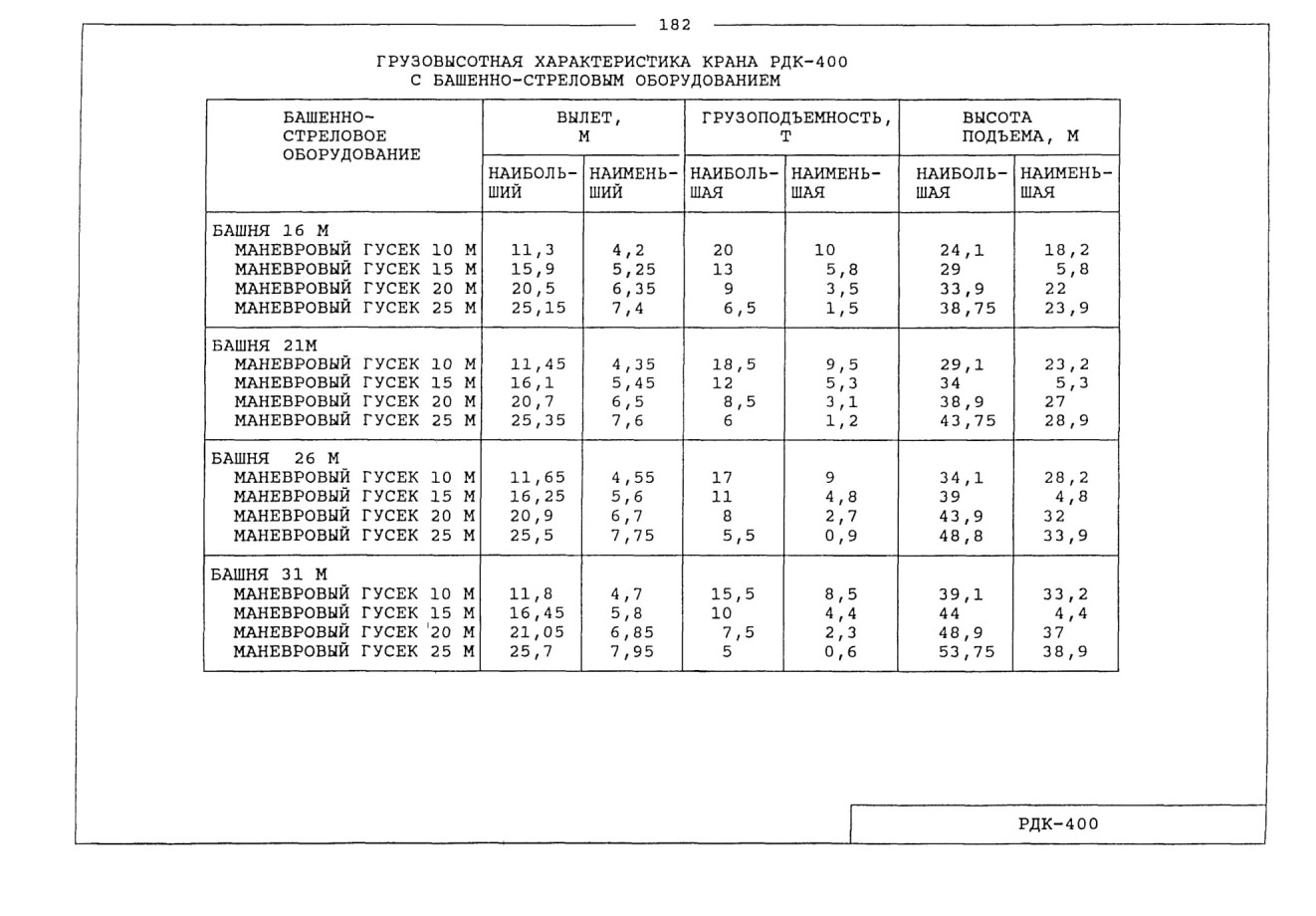

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-400 С БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ

Графики грузоподъемности и высоты подъема

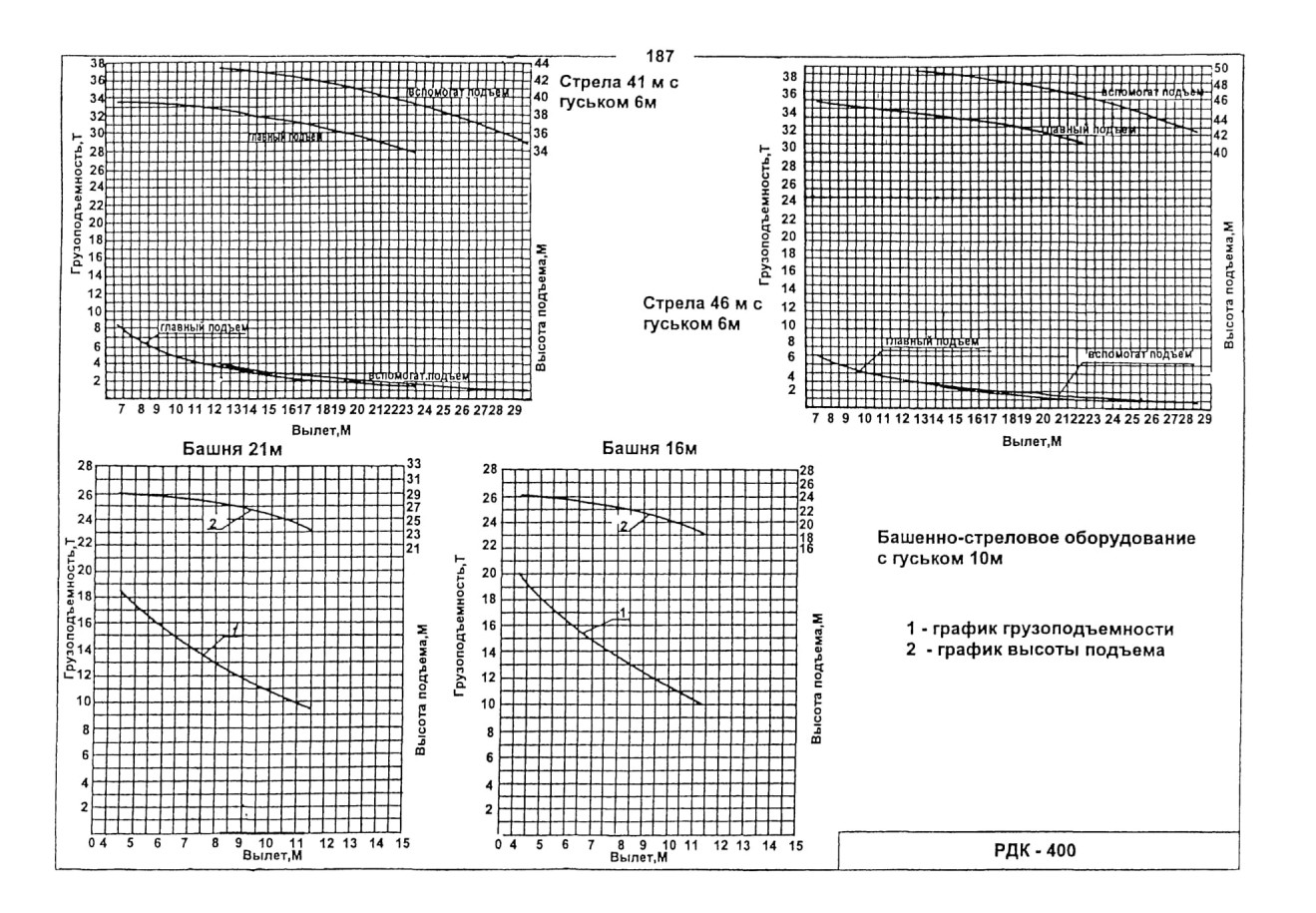

Графики грузоподъемности и высоты подъема с башенно-стреловым оборудованием с маневровым гуськом 10 м

Графики грузоподъемности и высоты подъема с башенно-стреловым оборудованием с маневровым гуськом 15 м Башня 26 м

Графики грузоподъемности и высоты подъема с башенно-стреловым оборудованием с маневровым гуськом 20 м Башня 16 м

Графики грузоподъемности и высоты подъема с башенно-стреловым оборудованием с маневровым гуськом 20 м

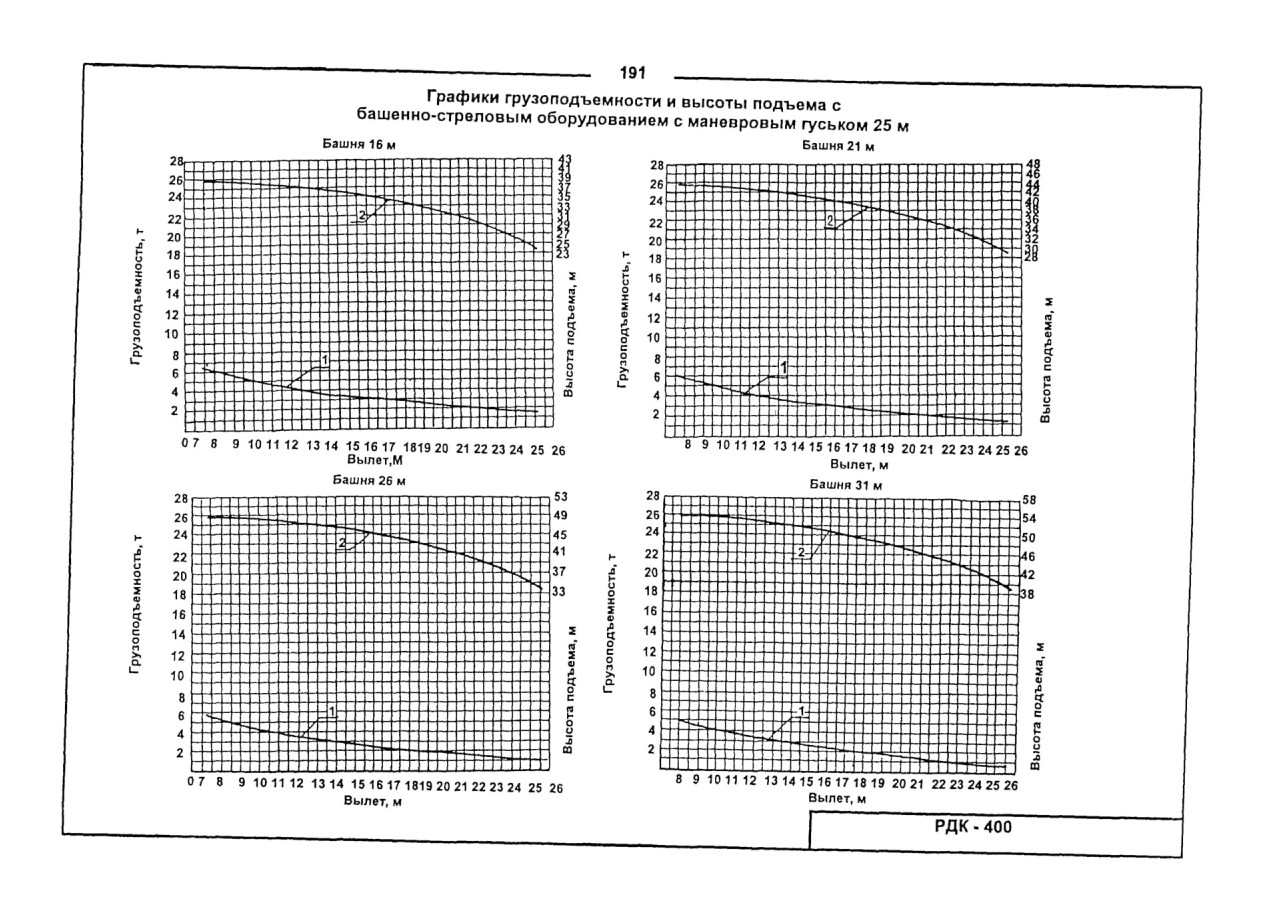

Графики грузоподъемности и высоты подъема с башенно-стреловым оборудованием с маневровым гуськом 25 м

10. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА ДЭК-50

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА ДЭК-50 СО СТРЕЛОВЫМ И БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ

РАЗМЕРЫ ХОДОВОГО УСТРОЙСТВА, М:

ДЛИНА б

БАЗА 4,85

ШИРИНА 5,1

ШИРИНА ГУСЕНИЧНОЙ ЛЕНТЫ 0,8

РАЗМЕРЫ КРАНА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА БЕЗ РАБОЧЕГО ОБОРУДОВАНИЯ 8

ШИРИНА 5,1

ВЫСОТА 3,84

СИЛОВАЯ УСТАНОВКА КРАНА:

ДИЗЕЛЬ К-661М

МОЩНОСТЬ, КВТ 85

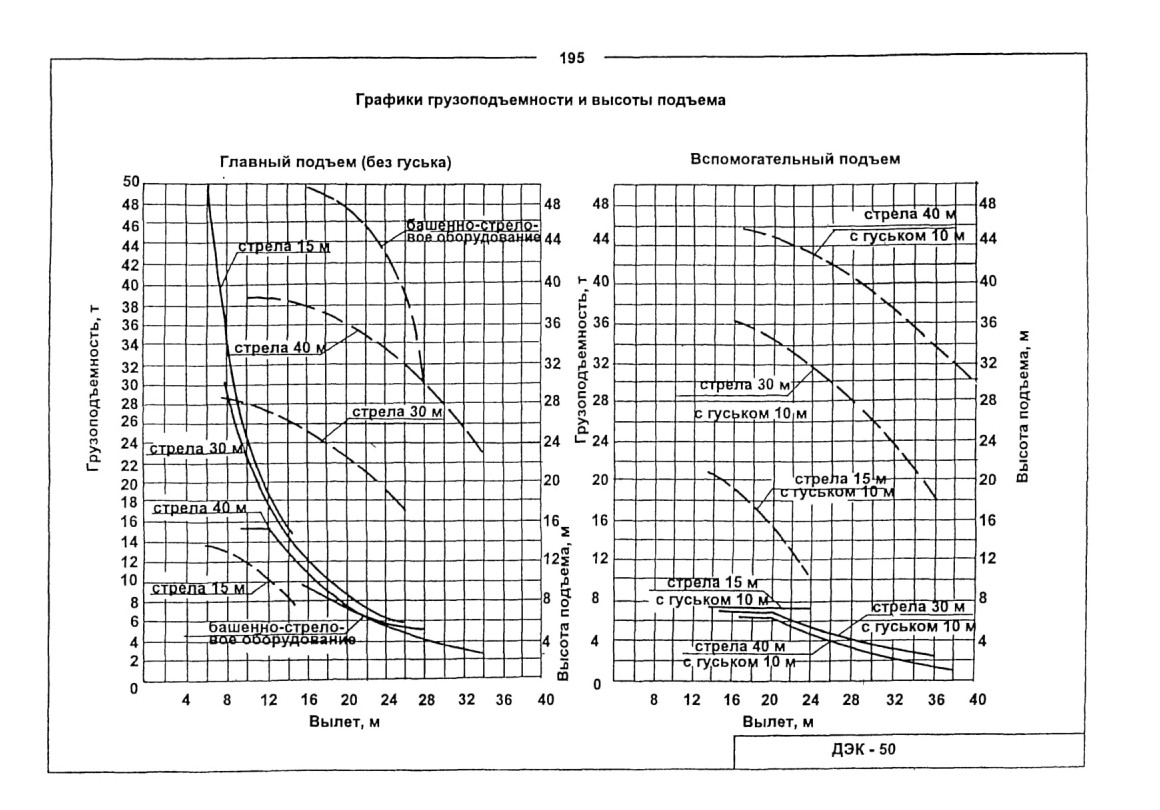

Графики грузоподъемности и высоты подъема

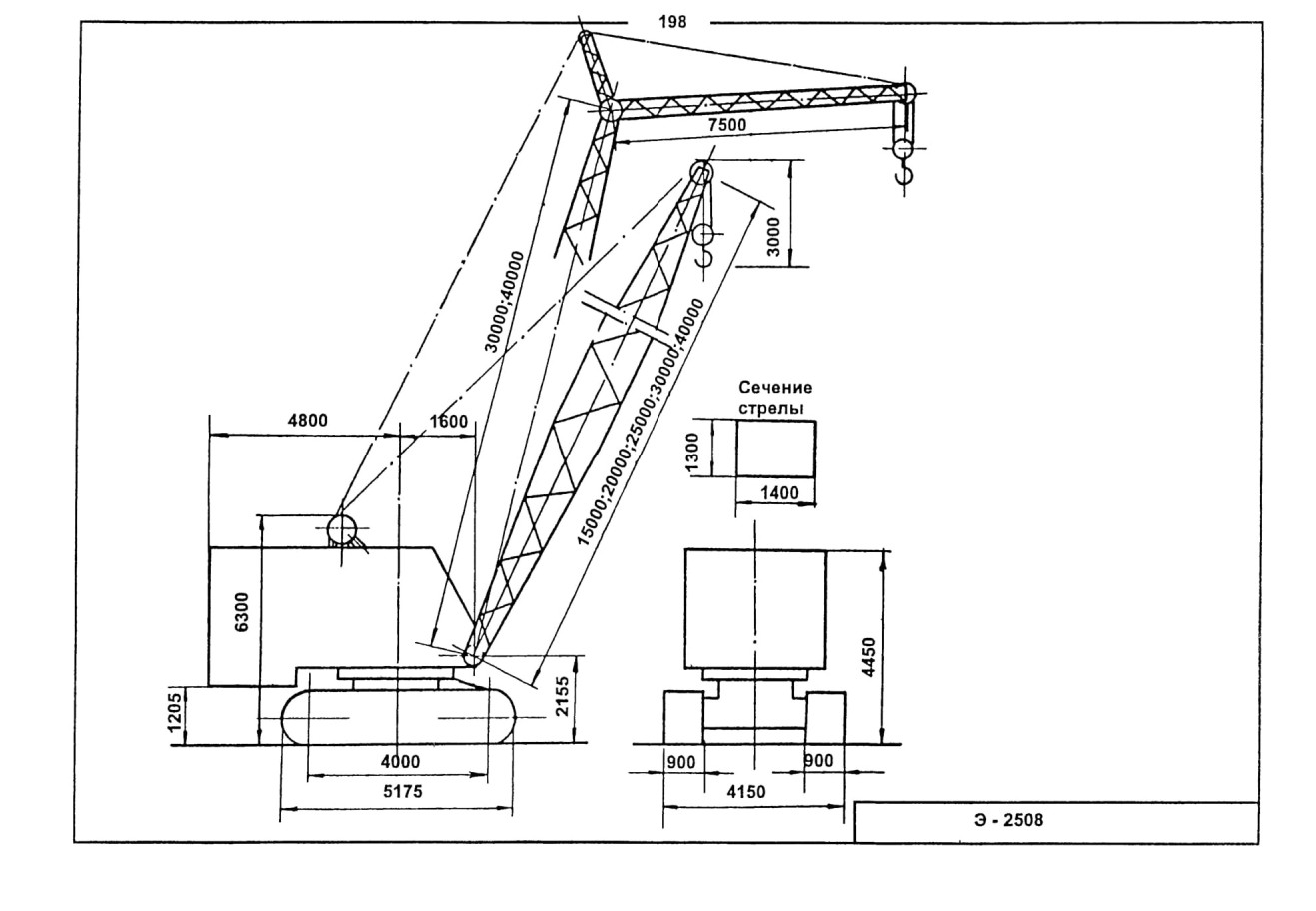

11. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА Э-2508

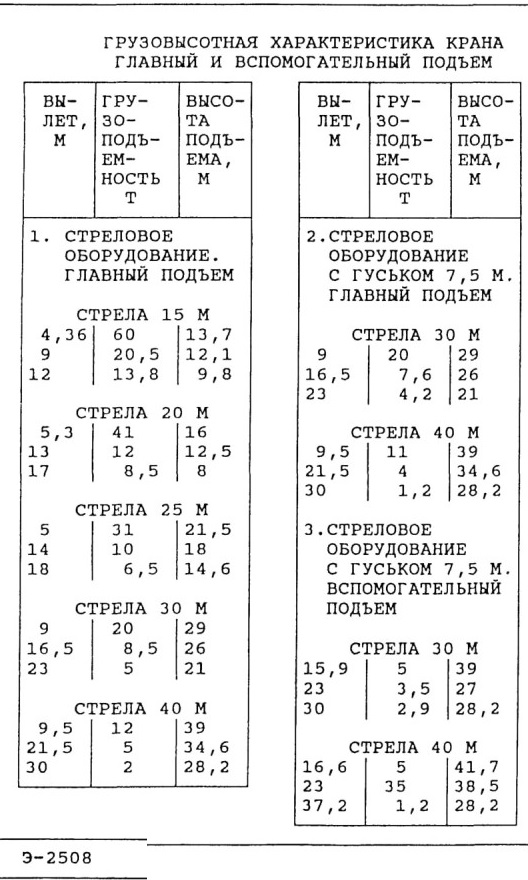

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

Г рафики грузоподъемности и высоты подъема Главный подъем

Графики грузоподъемности и высоты подъема

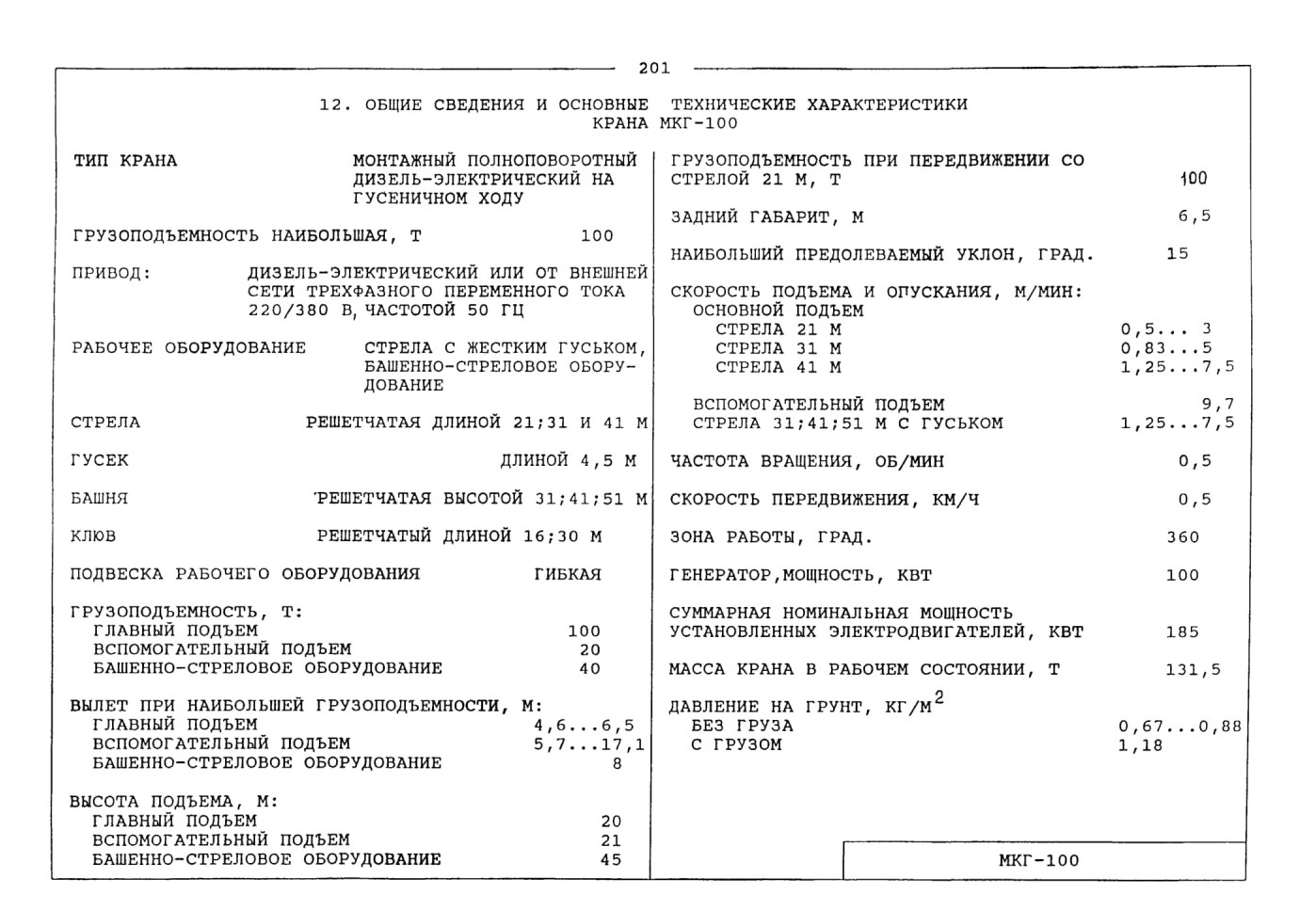

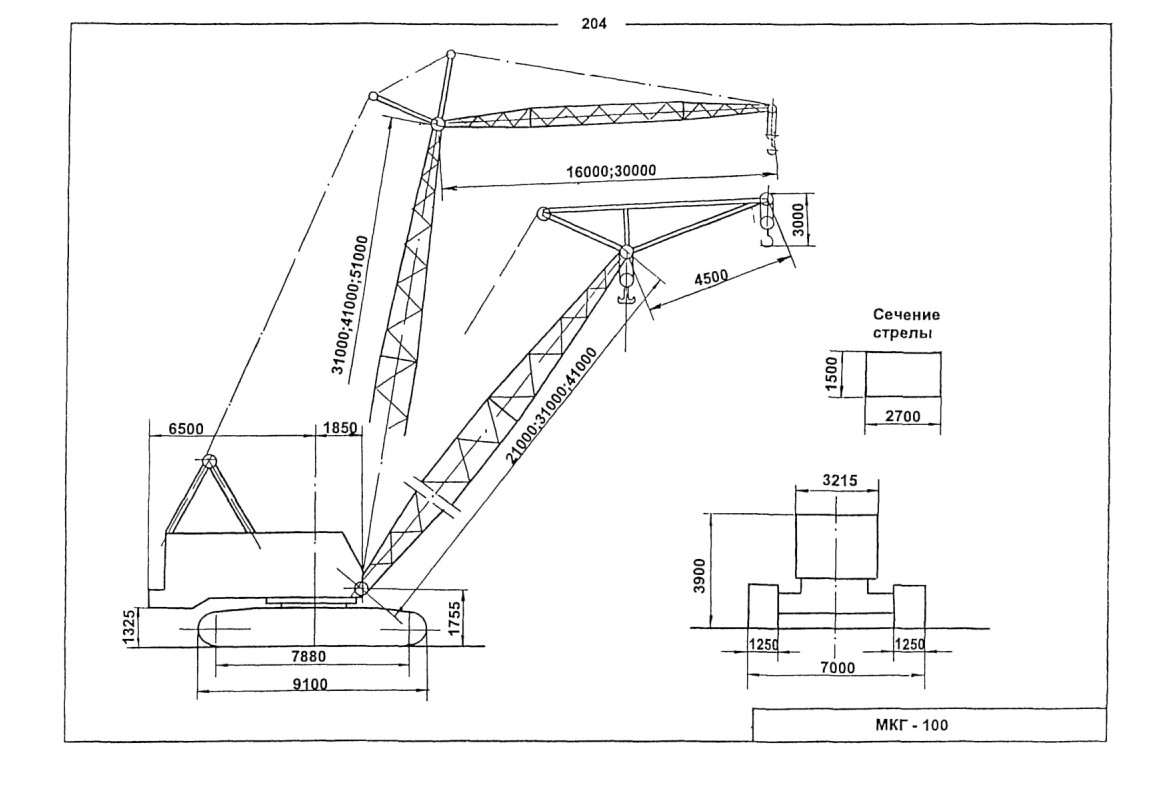

12. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА МКГ-100

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА МКГ-100 ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА МКГ-100 БАШЕННО-СТРЕЛОВОЕ ОБОРУДОВАНИЕ

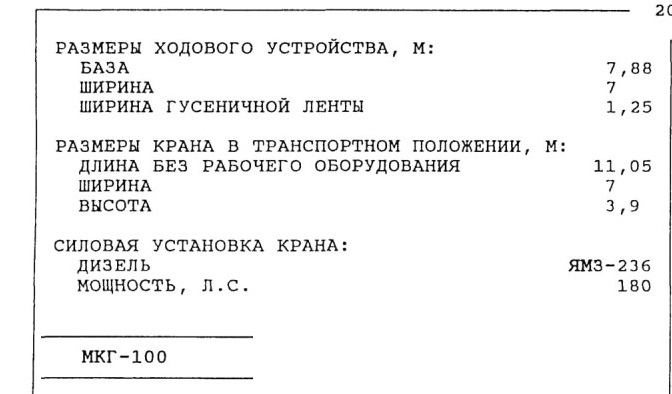

РАЗМЕРЫ ХОДОВОГО УСТРОЙСТВА, М:

БАЗА 7,88

ШИРИНА 7

ШИРИНА ГУСЕНИЧНОЙ ЛЕНТЫ 1,25

РАЗМЕРЫ КРАНА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА БЕЗ РАБОЧЕГО ОБОРУДОВАНИЯ 11,05

ШИРИНА 7

ВЫСОТА 3 , 9

СИЛОВАЯ УСТАНОВКА КРАНА:

ДИЗЕЛЬ ЯМЗ-236

МОЩНОСТЬ, Л. С. 180

Графики грузоподъемности и высоты подъема Стреловое оборудование с гуськом 4,5 м

Графики грузоподъемности и высоты подъема

Графики грузоподъемности и высоты подъема Башенно-стреловое оборудование

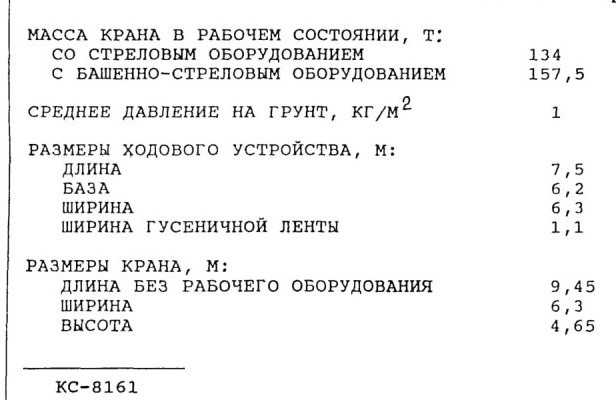

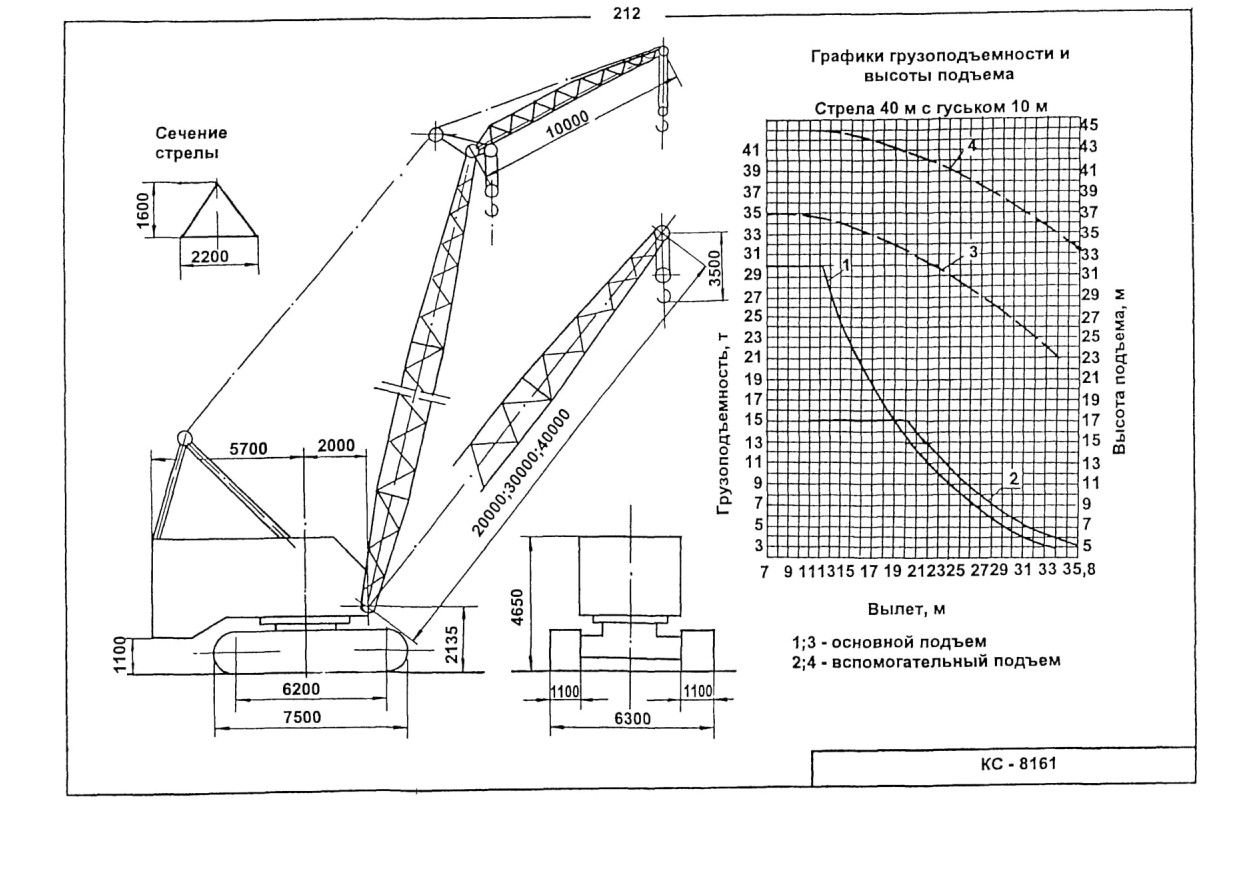

13. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-8161

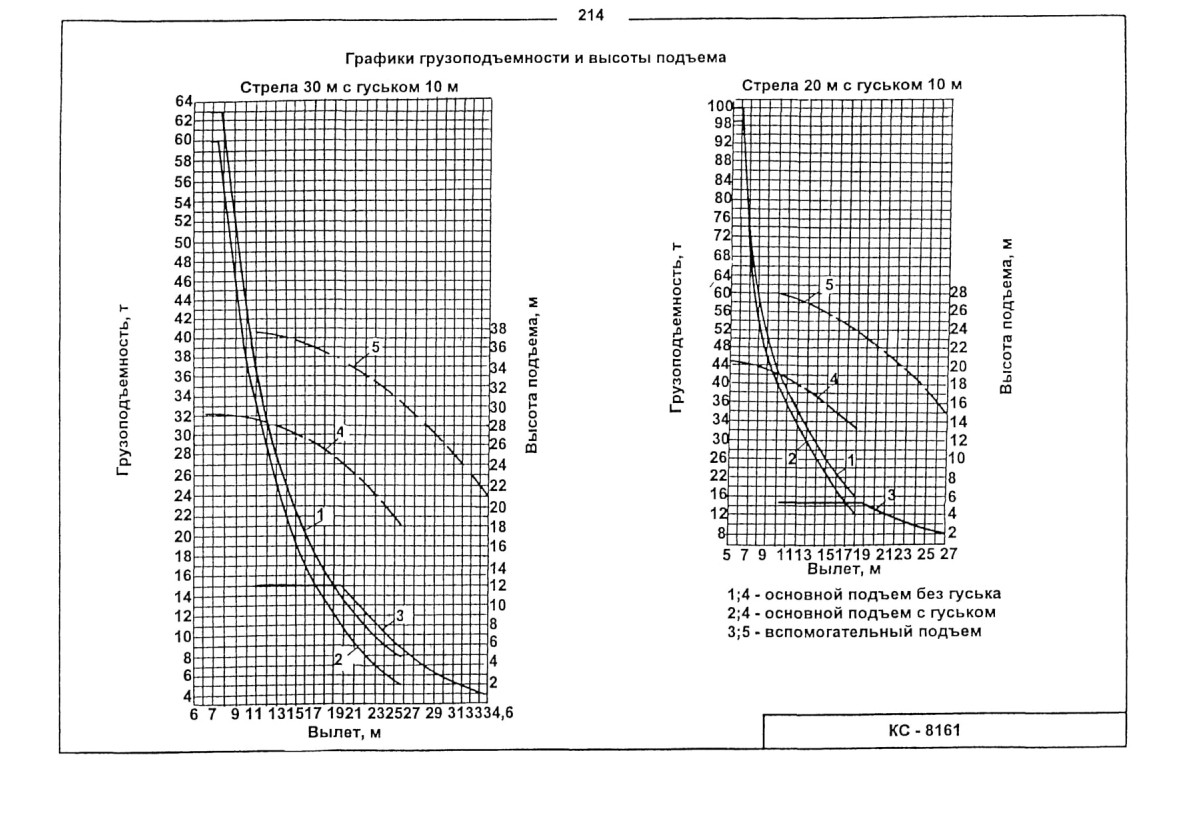

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА КС-8161 ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

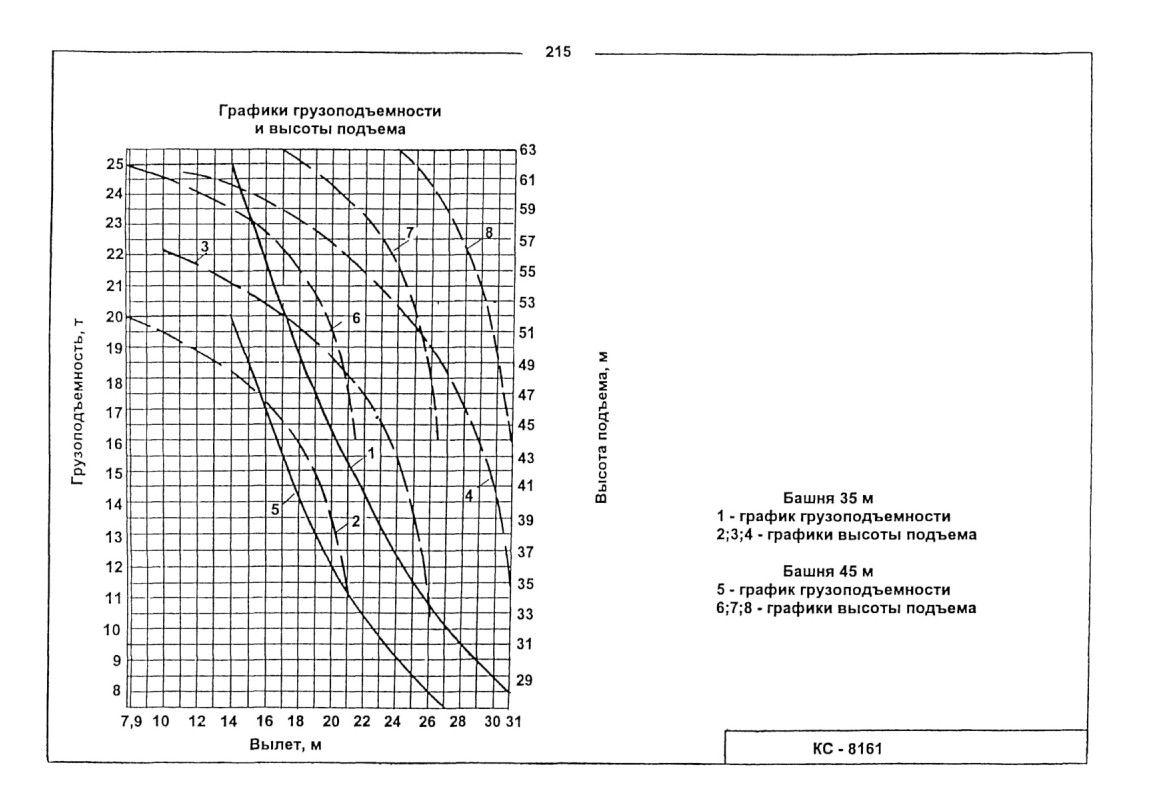

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА КС-8161 БАШЕННО-СТРЕЛОВОЕ ОБОРУДОВАНИЕ

СПИСОК ЛИТЕРАТУРЫ

1. СТРОИТЕЛЬНО-МОНТАЖНЫЕ КРАНЫ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. ТРЕСТ МОСОРГПРОМСТРОЙ . М. , 1986 .

2. СТРОИТЕЛЬНО-МОНТАЖНЫЕ КРАНЫ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. 2-Е ПЕРЕРАБ.И ДОП. ИЗД. М. ,1990.

3. С. П. ЕПИФАНОВ, В.И.ПОЛЯКОВ. КРАНЫ СТРЕЛОВЫЕ ПНЕВМОКОЛЕСНЫЕ И ГУСЕНИЧНЫЕ. 2-Е ИСПР.И ДОП. ИЗД. М., ВЫСШАЯ ШКОЛА, 1991.

4. Л.В.ЗАЙЦЕВ, И.П.УЛИТЕНКО. СТРОИТЕЛЬНЫЕ СТРЕЛОВЫЕ САМОХОДНЫЕ КРАНЫ. М.,МАШИНОСТРОЕНИЕ,198 4.

5. ОБОРУДОВАНИЕ И ПРИСПОСОБЛЕНИЯ ДЛЯ МОНТАЖА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ.Ч.1.КРАНЫ. МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР. ГЛАВСТАЛЬКОНСТРУКЦИЯ.ПРОЕКТНЫЙ ИНСТИТУТ ПРОМСТАЛЬКОНСТРУКЦИЯ. ЦЕНТРАЛЬНОЕ БЮРО НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ. М., 1975.

6. В. И.ПОЛЯКОВ, М.Д.ПОЛОСИН. МАШИНЫ ГРУЗОПОДЪЕМНЫЕ ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ.

3-Е ПЕРЕРАБ. И ДОП.ИЗД. М. ,СТРОЙИЗДАТ, 1993.

7. СТРОИТЕЛЬНЫЕ КРАНЫ:СПРАВОЧНИК/ В . П.СТАНЕВСКИЙ, В.Г.МОИСЕЕНКО, Н.П.КОЛЕСНИК, В.В.КОЖУШКО; ПОД ОБЩЕЙ РЕДАКЦИЕЙ В.П.СТАНЕВСКОГО.КИЕВ, БУДИВЕЛЬНИК, 198 4.
Технологическая карта не заменяет ППР. ( см. СИиП 3.01.01.- 85* )
