ГУСЕНИЧНЫЕ КРАНЫ

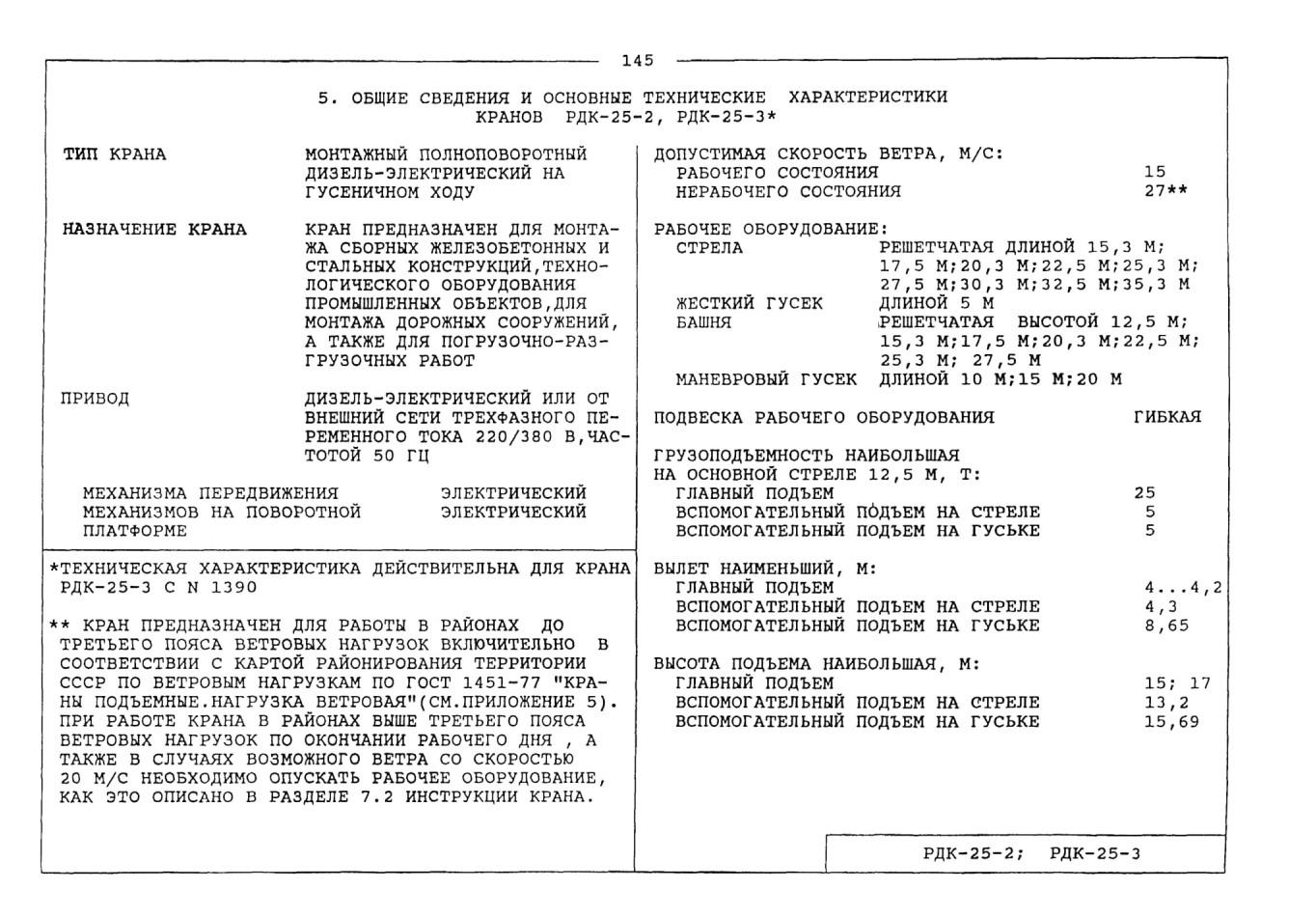

5. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНОВ РДК-25-2, РДК-25-3*

*ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДЕЙСТВИТЕЛЬНА ДЛЯ КРАНА РДК-25-3 С N 1390
** КРАН ПРЕДНАЗНАЧЕН ДЛЯ РАБОТЫ В РАЙОНАХ ДО ТРЕТЬЕГО ПОЯСА ВЕТРОВЫХ НАГРУЗОК ВКЛЮЧИТЕЛЬНО В СООТВЕТСТВИИ С КАРТОЙ РАЙОНИРОВАНИЯ ТЕРРИТОРИИ СССР ПО ВЕТРОВЫМ НАГРУЗКАМ ПО ГОСТ 14 51-77 "КРАНЫ ПОДЪЕМНЫЕ. НАГРУЗКА ВЕТРОВАЯ" (СМ. ПРИЛОЖЕНИЕ 5). ПРИ РАБОТЕ КРАНА В РАЙОНАХ ВЫШЕ ТРЕТЬЕГО ПОЯСА ВЕТРОВЫХ НАГРУЗОК ПО ОКОНЧАНИИ РАБОЧЕГО ДНЯ , А ТАКЖЕ В СЛУЧАЯХ ВОЗМОЖНОГО ВЕТРА СО СКОРОСТЬЮ 20 М/С НЕОБХОДИМО ОПУСКАТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ, КАК ЭТО ОПИСАНО В РАЗДЕЛЕ 7.2 ИНСТРУКЦИИ КРАНА.

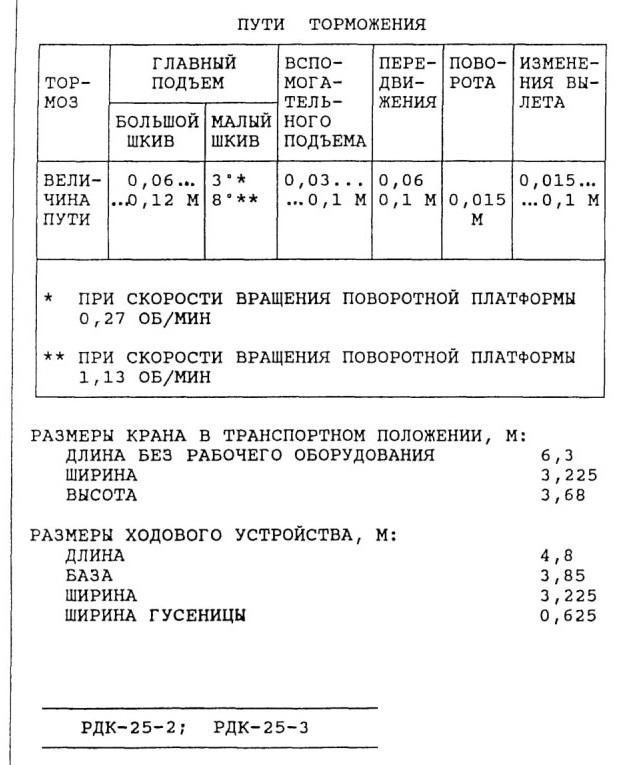

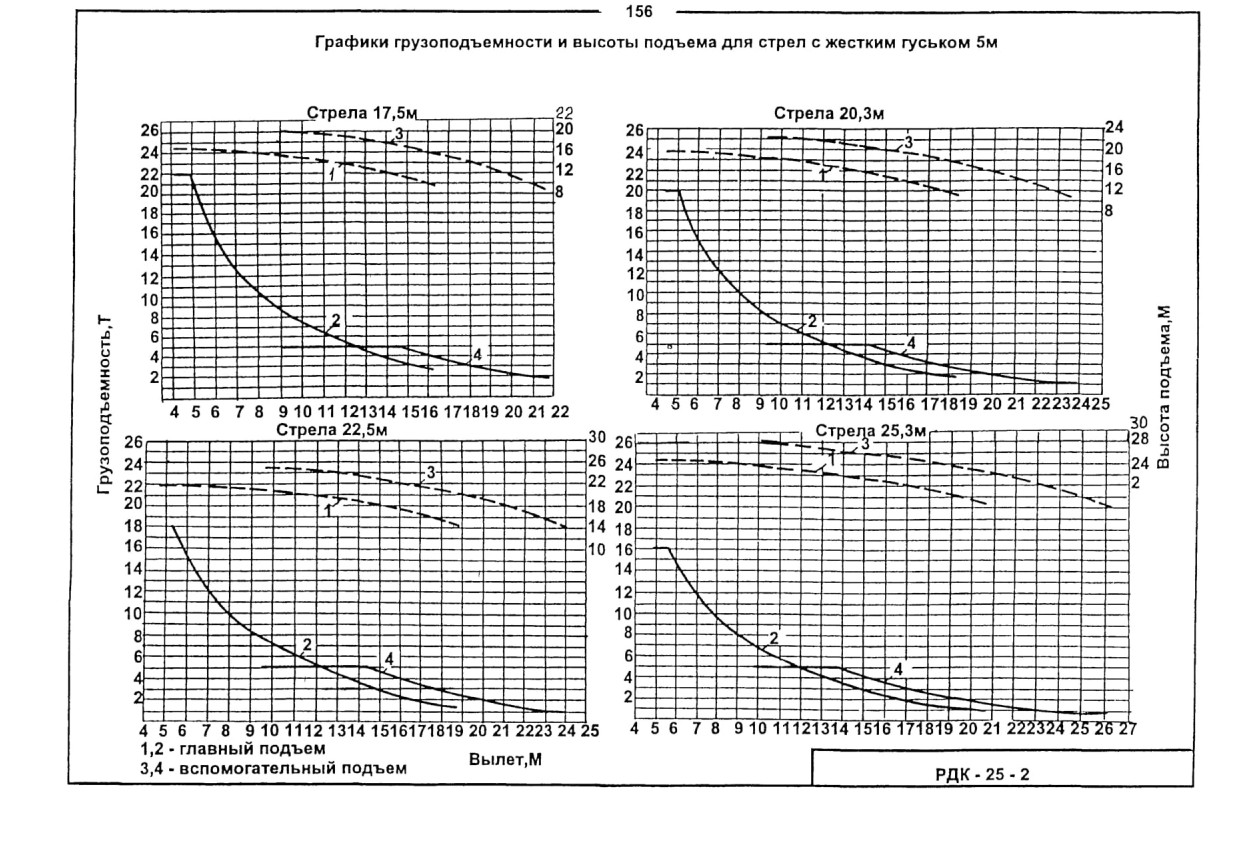

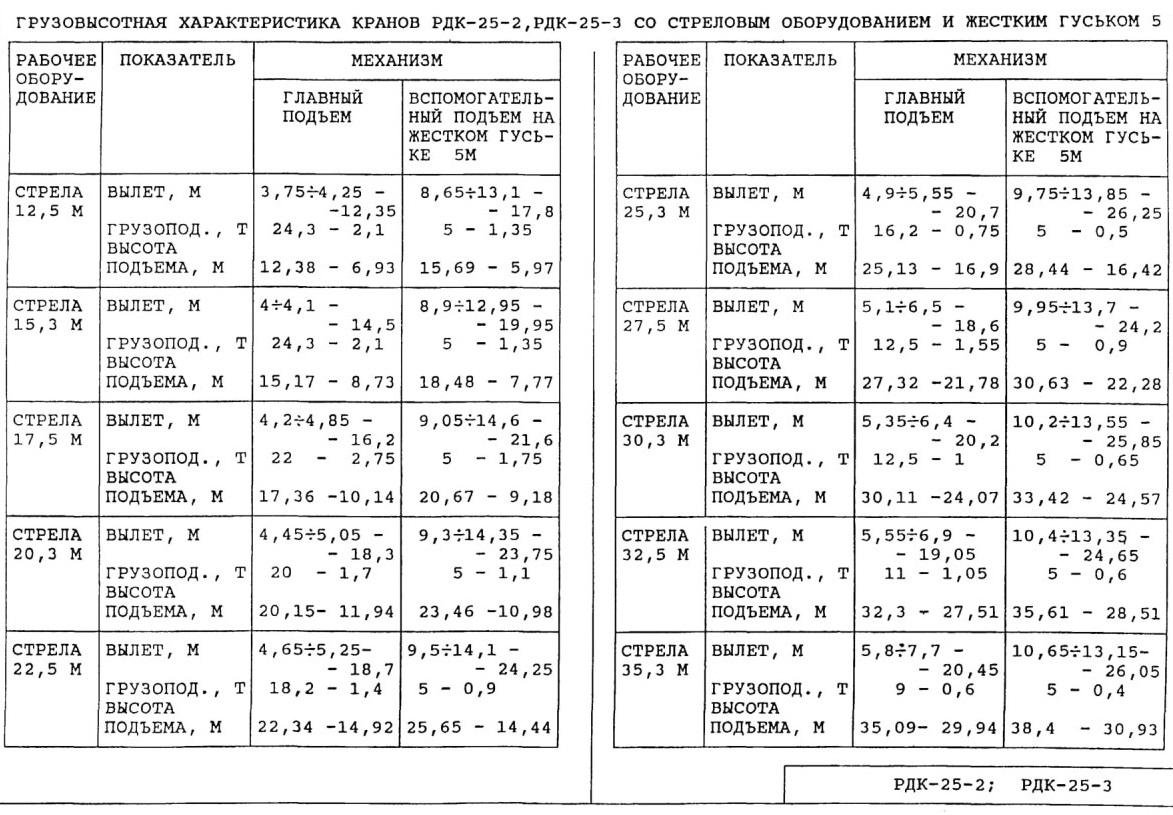

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНОВ РДК-25-2 И РДК-25-3 СО СТРЕЛОВЫМ ОБОРУДОВАНИЕМ

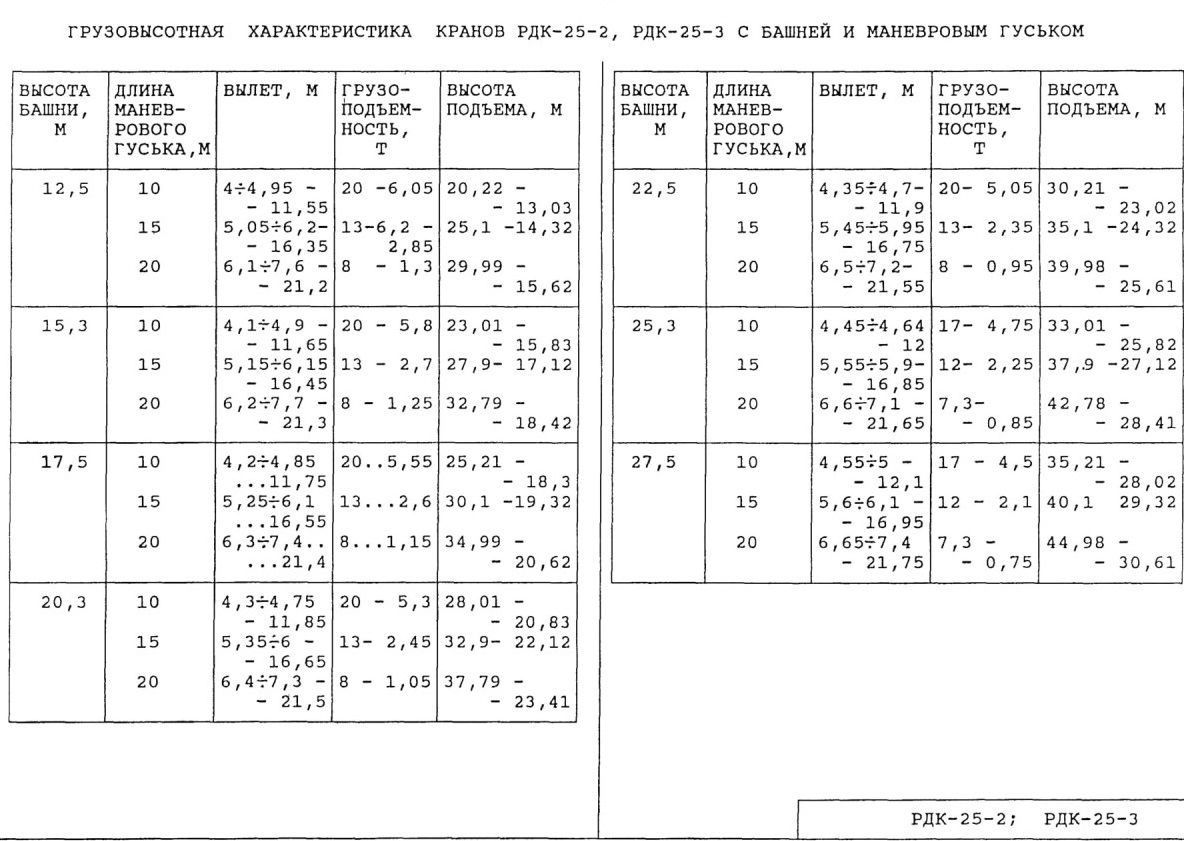

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНОВ РДК-25-2, РДК-25-3 С БАШНЕЙ И МАНЕВРОВЫМ ГУСЬКОМ

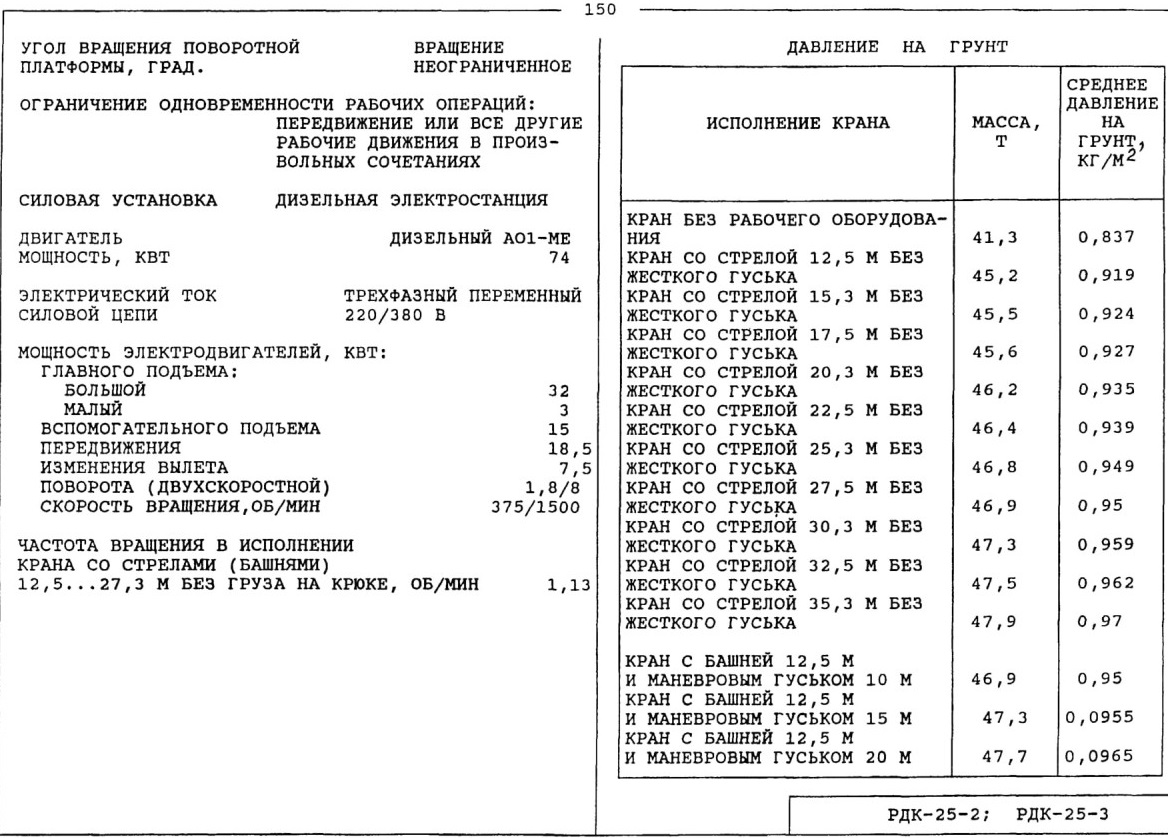

ДАВЛЕНИЕ НА ГРУНТ

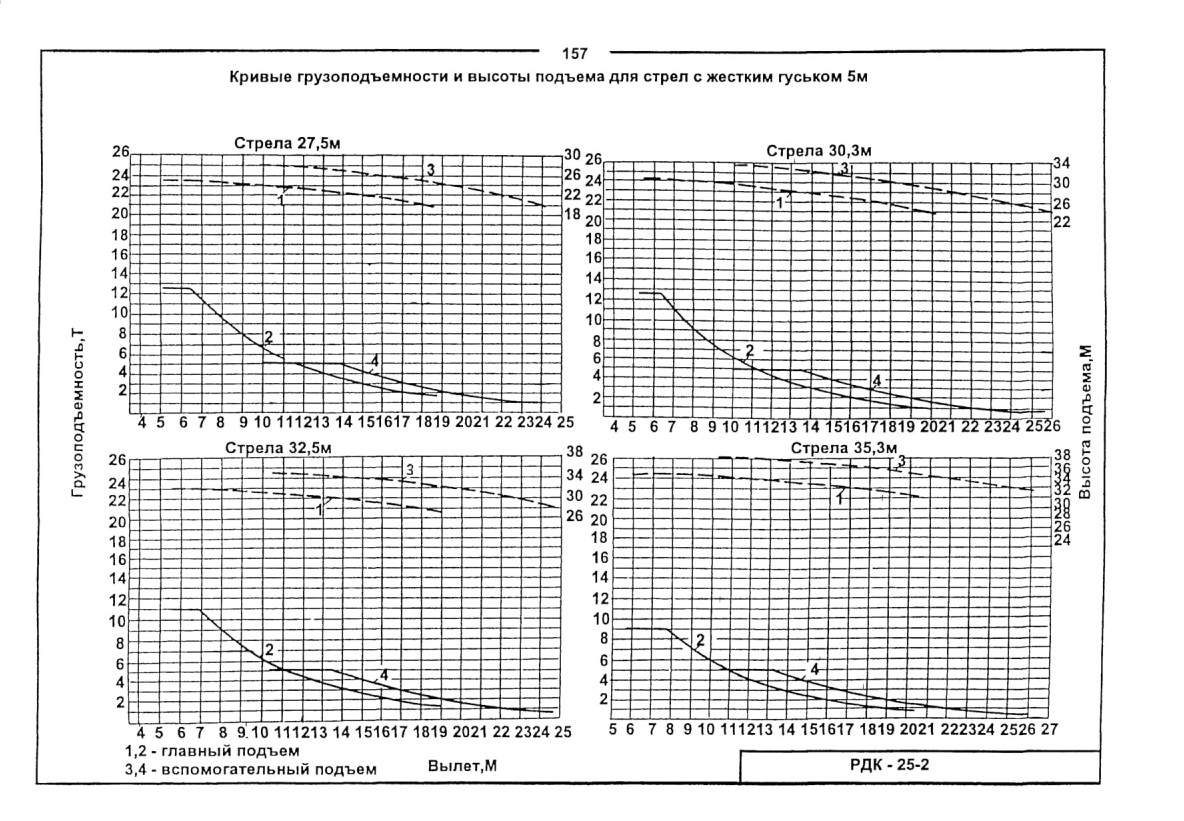

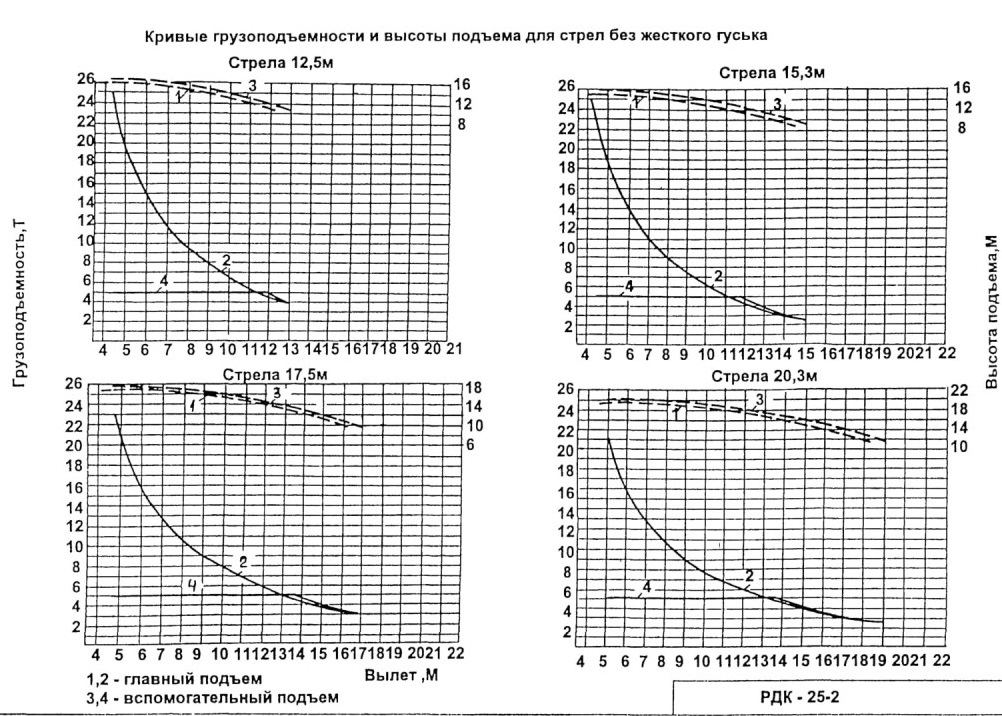

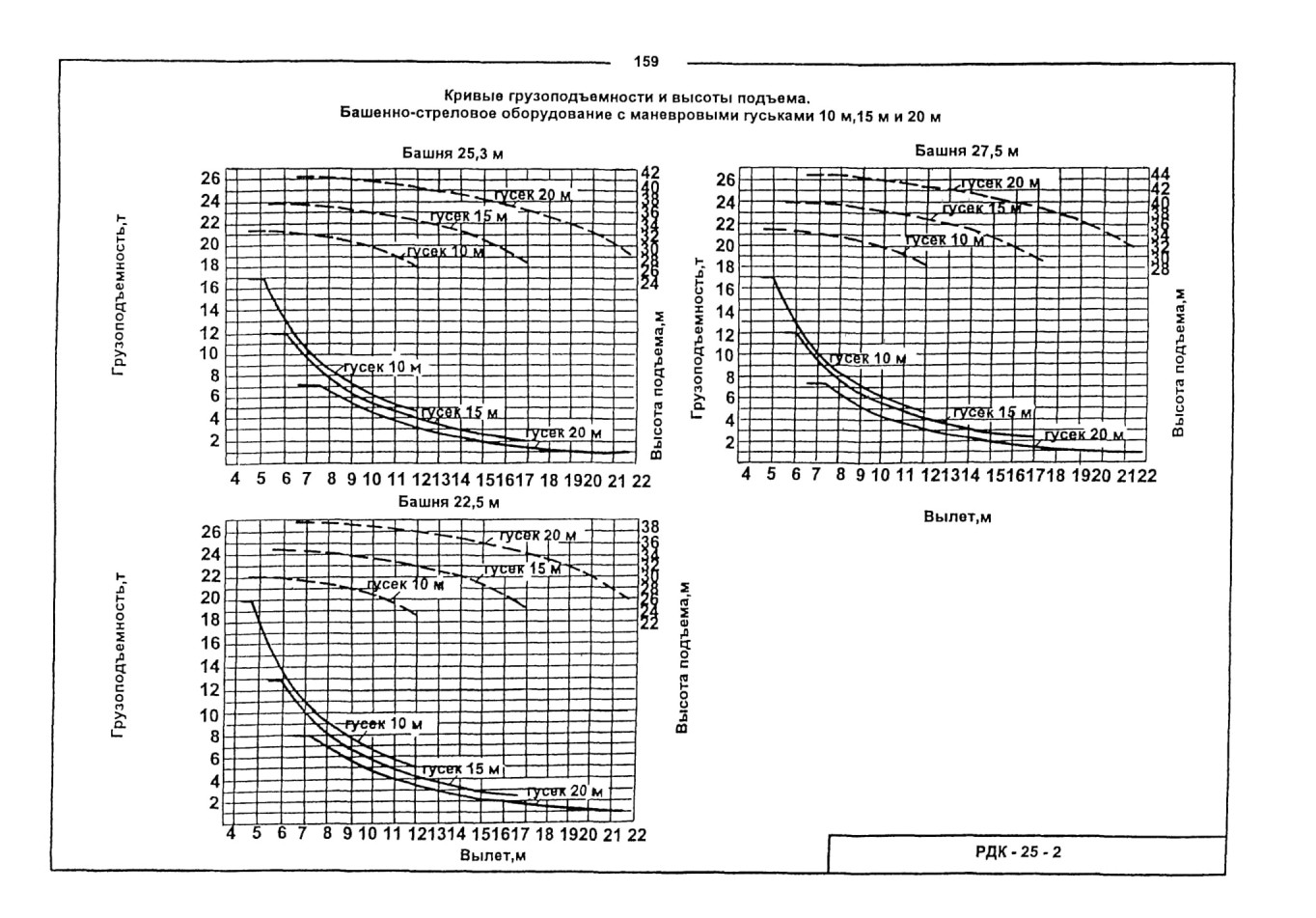

Кривые грузоподъемности и высоты подъема для стрел без жесткого гуська

Стрела 12,5м

6. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА ДЭК-251

СИЛОВАЯ УСТАНОВКА:

ДИЗЕЛЬНАЯ ЭЛЕКТРОСТАНЦИЯ ДЭС-50

ДВИГАТЕЛЬ Д-108

МОЩНОСТЬ ДВИГАТЕЛЯ, КВТ 79,5

ЭЛЕКТРИЧЕСКИЙ ТОК ТРЕХФАЗНЫЙ ПЕРЕМЕННЫЙ

СИЛОВОЙ УСТАНОВКИ

НАПРЯЖЕНИЕ, В 220/380

МОЩНОСТЬ ГЕНЕРАТОРА, КВТ 52

МОЩНОСТЬ ПРИВОДНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ, КВТ: ГРУЗОВОЙ ЛЕБЕДКИ 22

ВСПОМОГАТЕЛЬНОЙ ЛЕБЕДКИ 2 2

СТРЕЛОВОЙ ЛЕБЕДКИ 5

МЕХАНИЗМА ПОВОРОТА 7 , 5

МЕХАНИЗМА ХОДА 17x2

СУММАРНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ

УСТАНОВЛЕННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ, КВТ 90,5
СРЕДНЕЕ ДАВЛЕНИЕ НА ГРУНТ, КГ/М2:

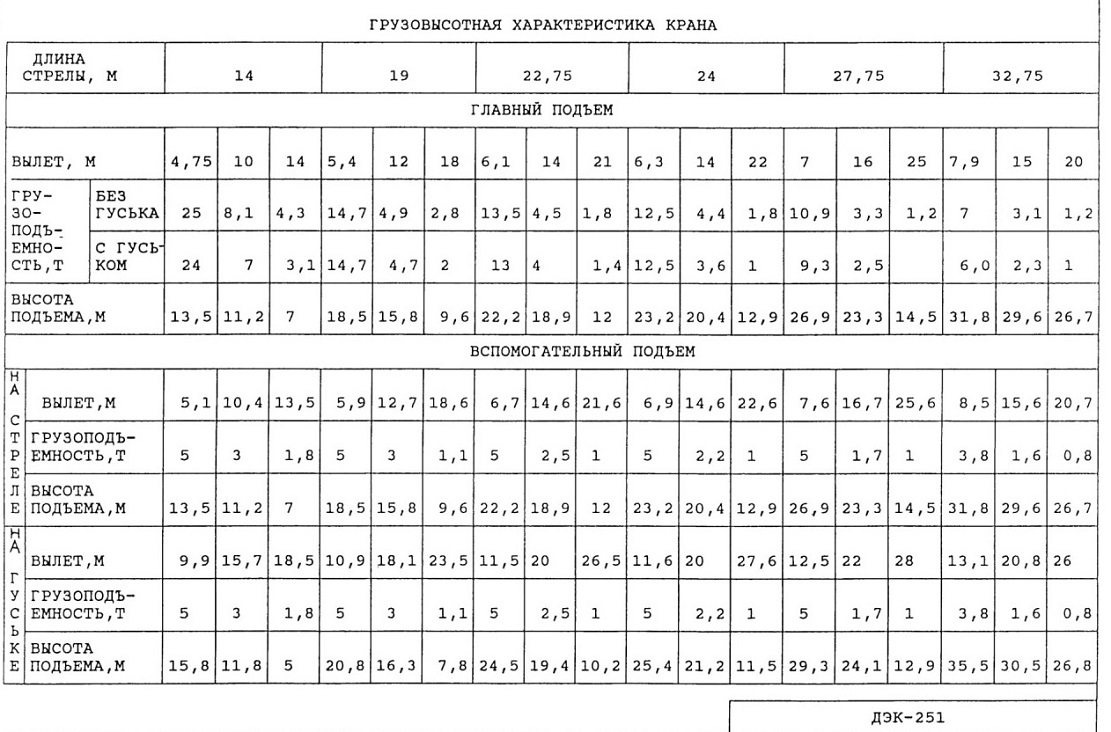

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА

Общий вид крана. Стрела 14м с гуськом 5м

График грузоподъемности и высоты подъема

7. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА ДЭК-25Г

Графики грузоподъемности и высоты подъема

8. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА РДК-250-2

СКОРОСТЬ РАБОЧИХ ДВИЖЕНИЙ

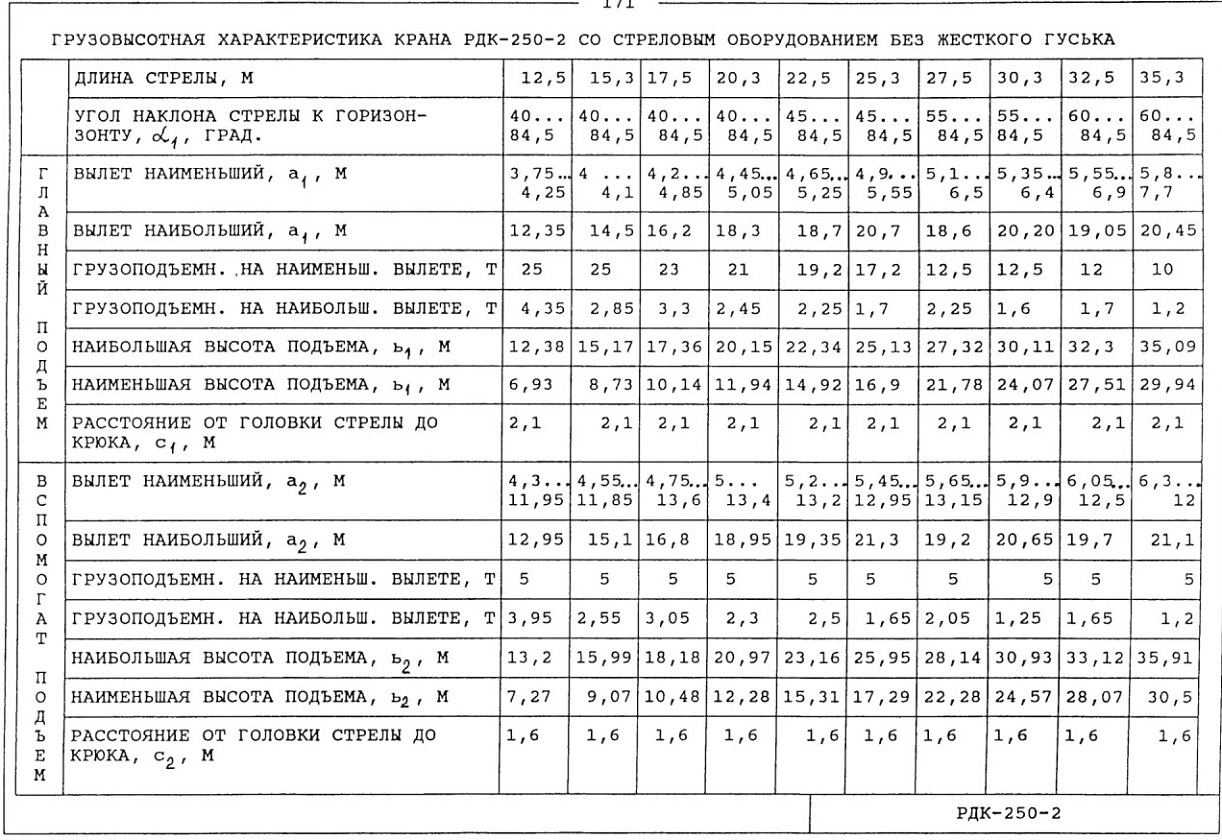

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-250-2 СО СТРЕЛОВЫМ ОБОРУДОВАНИЕМ БЕЗ ЖЕСТКОГО ГУСЬКА

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-250-2 СО СТРЕЛОВЫМ ОБОРУДОВАНИЕМ С ЖЕСТКИМ ГУСЬКОМ 5 М

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-2 50-2 С БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА РДК-250-2 С БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ И МАНЕВРОВЫМ ГУСЬКОМ 20М

ГРУЗОПОДЪЕМНОСТЬ КРЮКА, Т:

ГЛАВНОГО ПОДЪЕМА 25

ВСПОМОГАТЕЛЬНОГО ПОДЪЕМА СТРЕЛЫ 5

МАССА ОСНОВНЫХ ЧАСТЕЙ КРАНА, Т:

ХОДОВАЯ ЧАСТЬ 13

ПОВОРОТНАЯ ПЛАТФОРМА В СБОРЕ 28,64

ОСНОВНАЯ СТРЕЛА 1,323

ГОЛОВКА СТРЕЛЫ 1,211

КРЮКОВАЯ ОБОЙМА 25 Т 0,38 3

КРЮКОВАЯ ОБОЙМА 5 Т 0,122

ОСНОВНОЙ КОНТРГРУЗ 10,78 2

РАЗМЕРЫ КРАНА В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА (БЕЗ РАБОЧЕГО ОБОРУДОВАНИЯ) 6,26

ШИРИНА 3,23

ВЫСОТА 4,3

РАЗМЕРЫ ХОДОВОГО УСТРОЙСТВА, М:

ДЛИНА 4,71

БАЗА 3,77/3,93

ШИРИНА 3,23

ШИРИНА ГУСЕНИЧНОЙ ЛЕНТЫ 0,63

ДОРОЖНЫЙ ПРОСВЕТ, М 0,4 5

Габаритные размеры крана РДК - 250 - 2

Общий вид крана РДК - 250 -2 без жесткого гуська

Общий вид крана РДК - 250 - 2 с жестким гуськом 5 м

Размеры рабочего оборудования, обозначенные буквами, приведены на стр.172

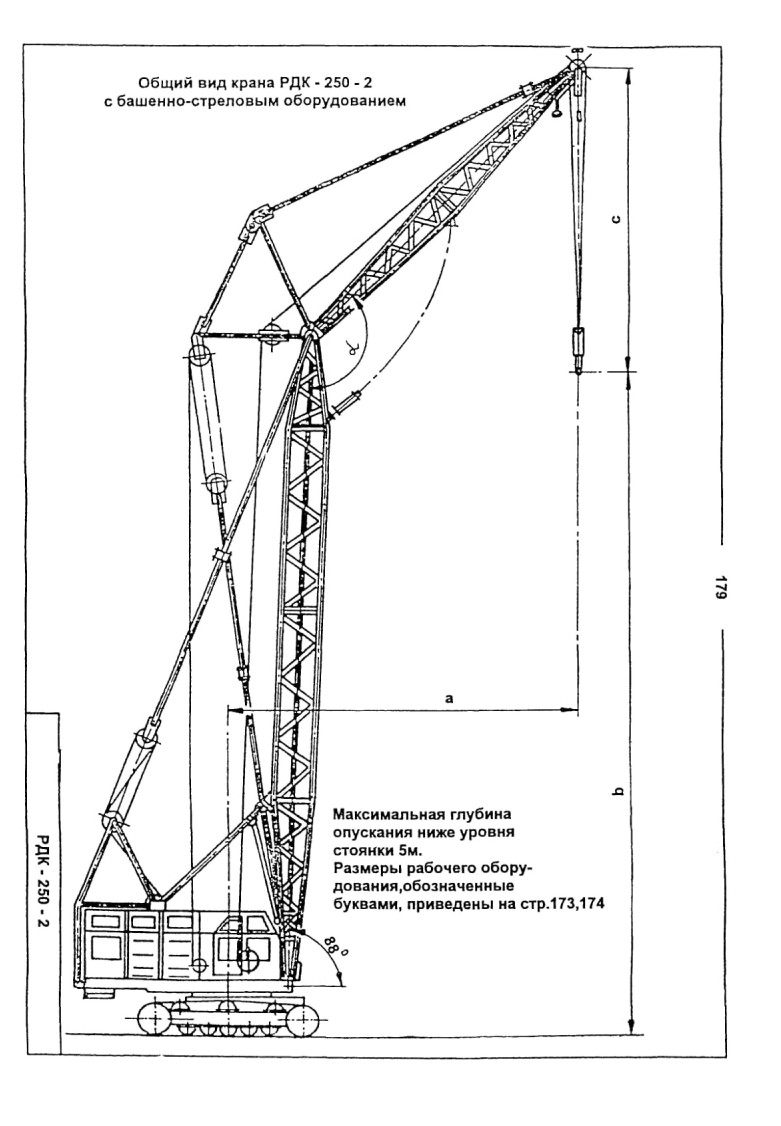

Общий вид крана РДК - 250 - 2 с башенно-стреловым оборудованием

Максимальная глубина опускания ниже уровня стоянки 5м.

Размеры рабочего обору-дования,обозначенные буквами, приведены на стр.173,174
