ПНЕВМОКОЛЕСНЫЕ КРАНЫ

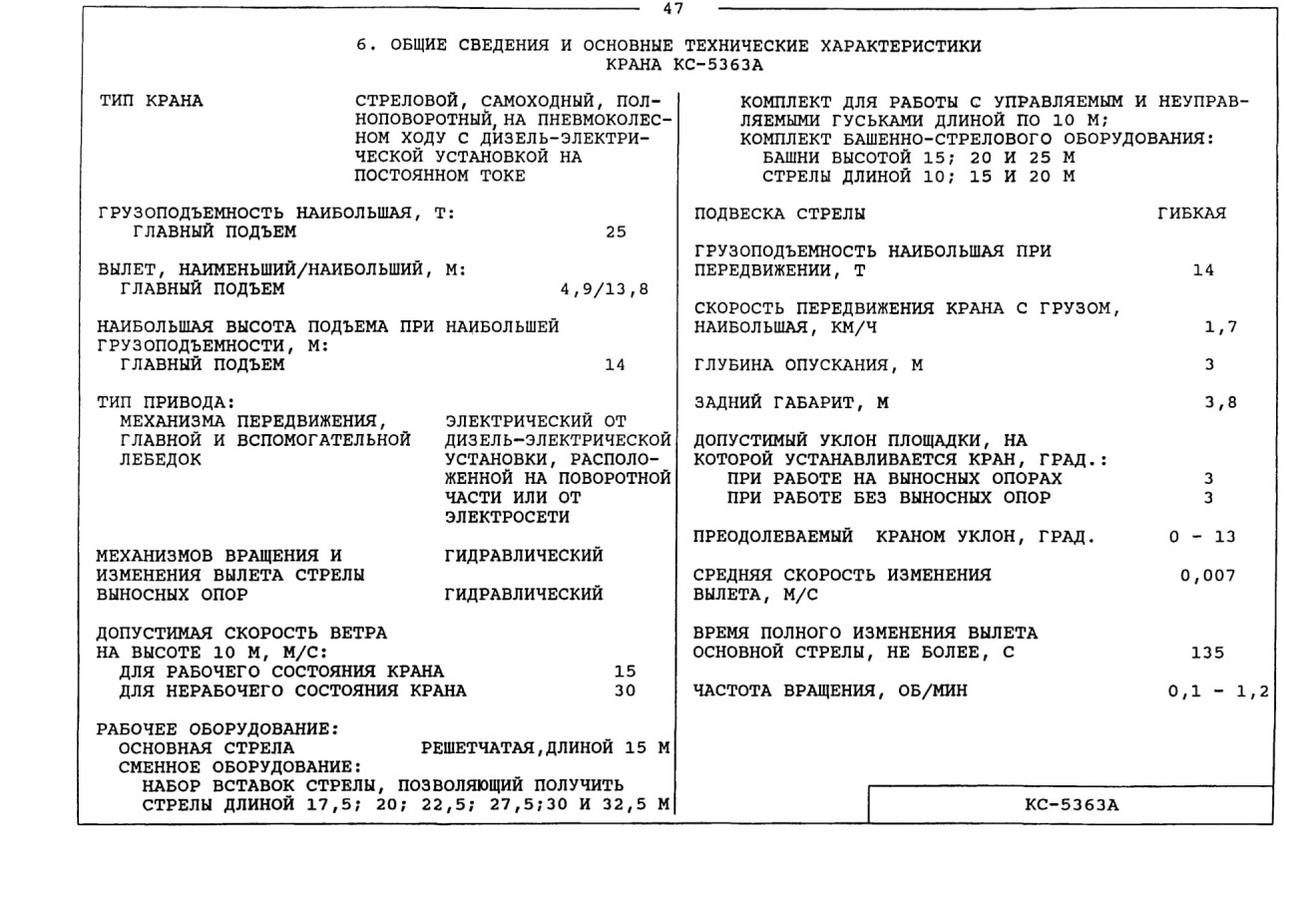

6. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363А

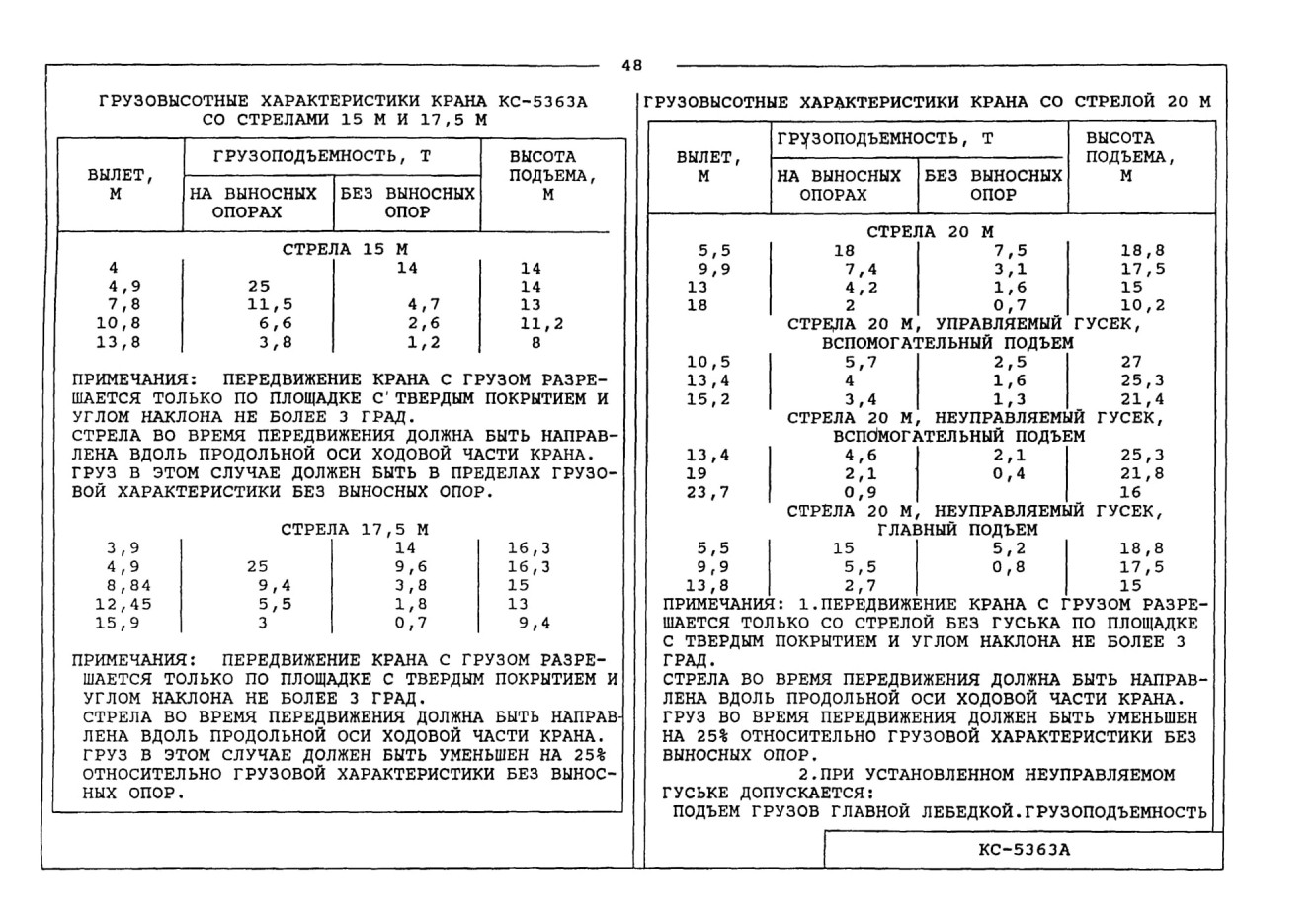

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363А СО СТРЕЛАМИ 15 М И 17,5 М

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА СО СТРЕЛОЙ 20 М

ПРИМЕЧАНИЯ: 1.ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ РАЗРЕШАЕТСЯ ТОЛЬКО СО СТРЕЛОЙ БЕЗ ГУСЬКА ПО ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД.

СТРЕЛА ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ ДОЛЖНА БЫТЬ НАПРАВЛЕНА ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ КРАНА. ГРУЗ ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ ДОЛЖЕН БЫТЬ УМЕНЬШЕН НА 25% ОТНОСИТЕЛЬНО ГРУЗОВОЙ ХАРАКТЕРИСТИКИ БЕЗ ВЫНОСНЫХ ОПОР.

2.ПРИ УСТАНОВЛЕННОМ НЕУПРАВЛЯЕМОМ ГУСЬКЕ ДОПУСКАЕТСЯ:

ПОДЪЕМ ГРУЗОВ ГЛАВНОЙ ЛЕБЕДКОЙ.ГРУЗОПОДЪЕМНОСТЬ

ПРИМЕЧАНИЕ: ПРИ УСТАНОВЛЕННОМ НЕУП-
РАВЛЯЕМОМ ГУСЬКЕ ДОПУСКАЕТСЯ:
ПОДЪЕМ ГРУЗОВ ГЛАВНОЙ ЛЕБЕДКОЙ.
ГРУЗОПОДЪЕМНОСТЬ ГЛАВНОГО ПОДЪЕМА
ДОЛЖНА СООТВЕТСТВОВАТЬ ДАННЫМ
ТАБЛИЦЫ " НЕУПРАВЛЯЕМЫЙ ГУСЕК,
ОСНОВНОЙ ПОДЪЕМ". ПРИ ЭТОМ
ВСПОМОГАТЕЛЬНЫЙ КРЮК БЕЗ ГРУЗА.

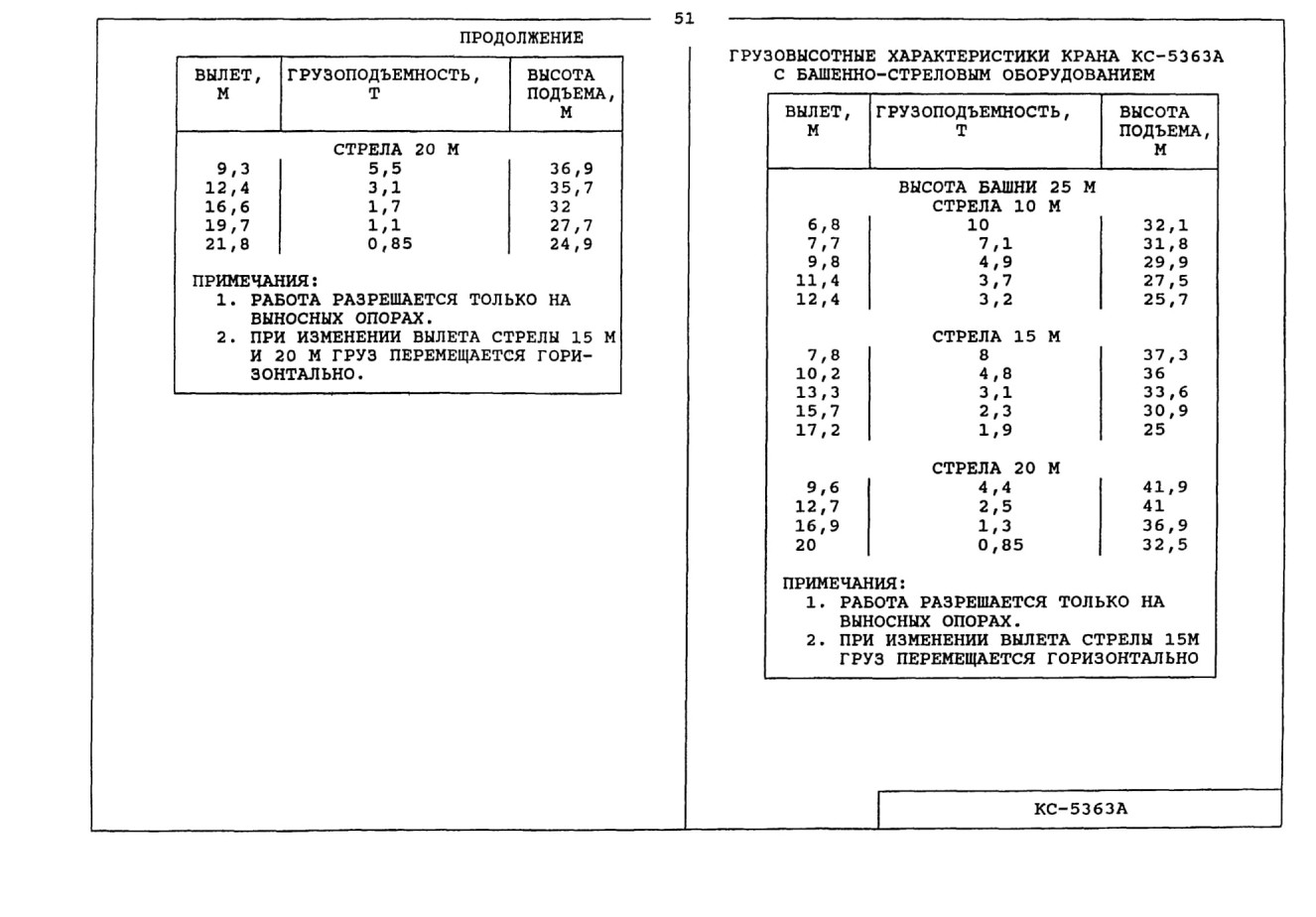

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363А С БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ СТРЕЛОВОГО ОБОРУДОВАНИЯ КРАНА КС-5363А С ГОРИЗОНТАЛЬНЫМ ПЕРЕМЕЩЕНИЕМ ГРУЗА

ОГРАНИЧЕНИЯ ОДНОВРЕМЕННОСТИ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ:

ВРАЩЕНИЕ КРАНА С ИЗМЕНЕНИЕМ ВЫЛЕТА?

ИЗМЕНЕНИЕ ВЫЛЕТА УПРАВЛЯЕМОГО ГУСЬКА С ВРАЩЕНИЕМ КРАНА ИЛИ ПОДЪЕМОМ ГРУЗА;

ВРАЩЕНИЕ КРАНА С ПОДЪЕМОМ ГРУЗА НА СТРЕЛЕ 32,5 М ПЕРЕДВИЖЕНИЕ КРАНА С БАШЕННО-СТРЕЛОВЫМ ОБОРУ-ВАНИЕМ, СО СТРЕЛАМИ 25; 27,5; 30 И 32,5 М С ГУСЬКАМИ И БЕЗ ГУСЬКОВ, СО СТРЕЛОЙ 20 М С ГУСЬКОМ РАЗРЕШАЕТСЯ БЕЗ ГРУЗА НА РОВНОЙ ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УКЛОНОМ НЕ БОЛЕЕ 1,5 ГРАД. ПЕРЕДВИЖЕНИЕ С ГРУЗОМ РАЗРЕШАЕТСЯ В СООТВЕТСТВИИ С ПРИМЕЧАНИЯМИ К ТАБЛИЦАМ ГРУЗОВЫСОТНЫХ ХАРАКТЕРИСТИК .

УГОЛ ВЪЕЗДА, ГРАД. 3 8

УГОЛ СЪЕЗДА, ГРАД. 60

ДОРОЖНЫЙ ПРОСВЕТ, ММ 3 20

КОНТРОЛЬНЫЙ РАСХОД ТОПЛИВА, Л/100КМ 100

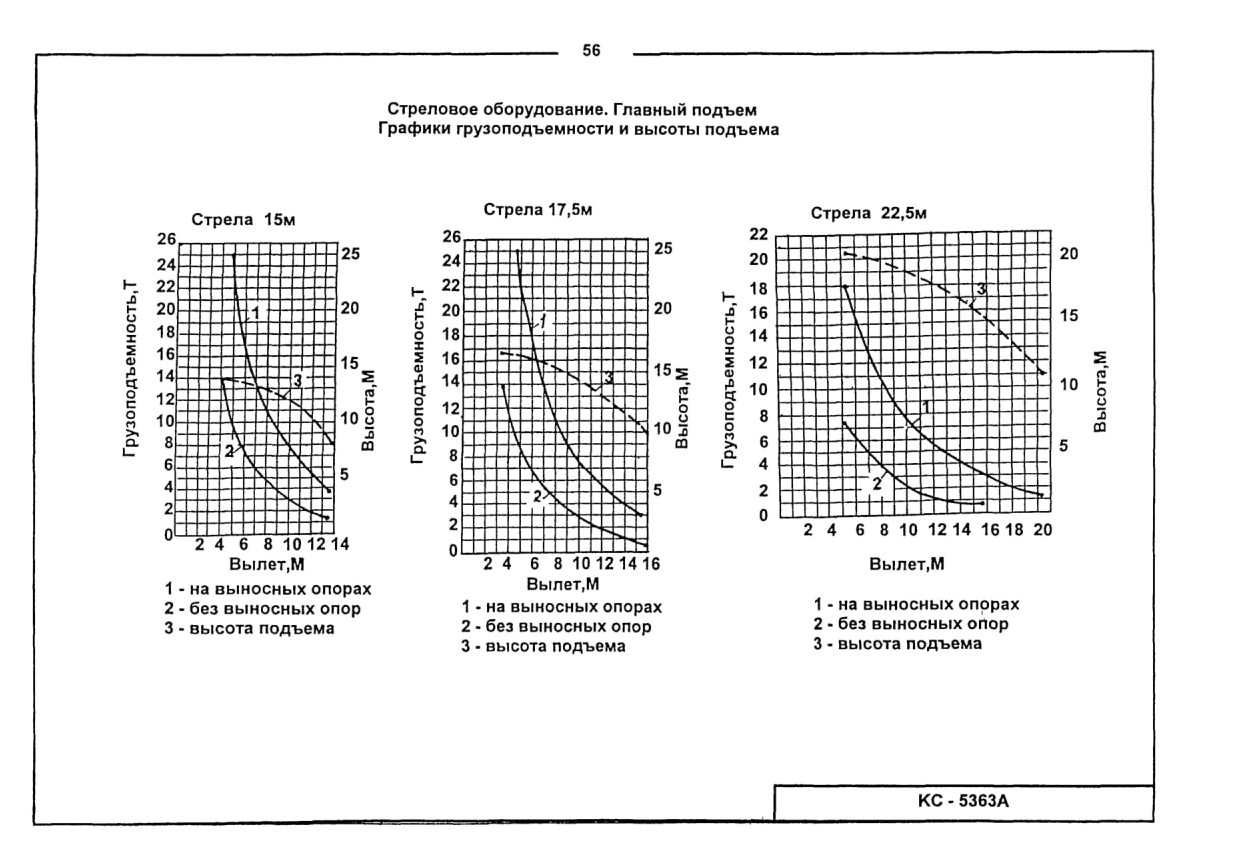

Стреловое оборудование. Главный подъем Графики грузоподъемности и высоты подъема

Стреловое оборудование.Главный подъем. Графики грузоподъемности и высоты подъема

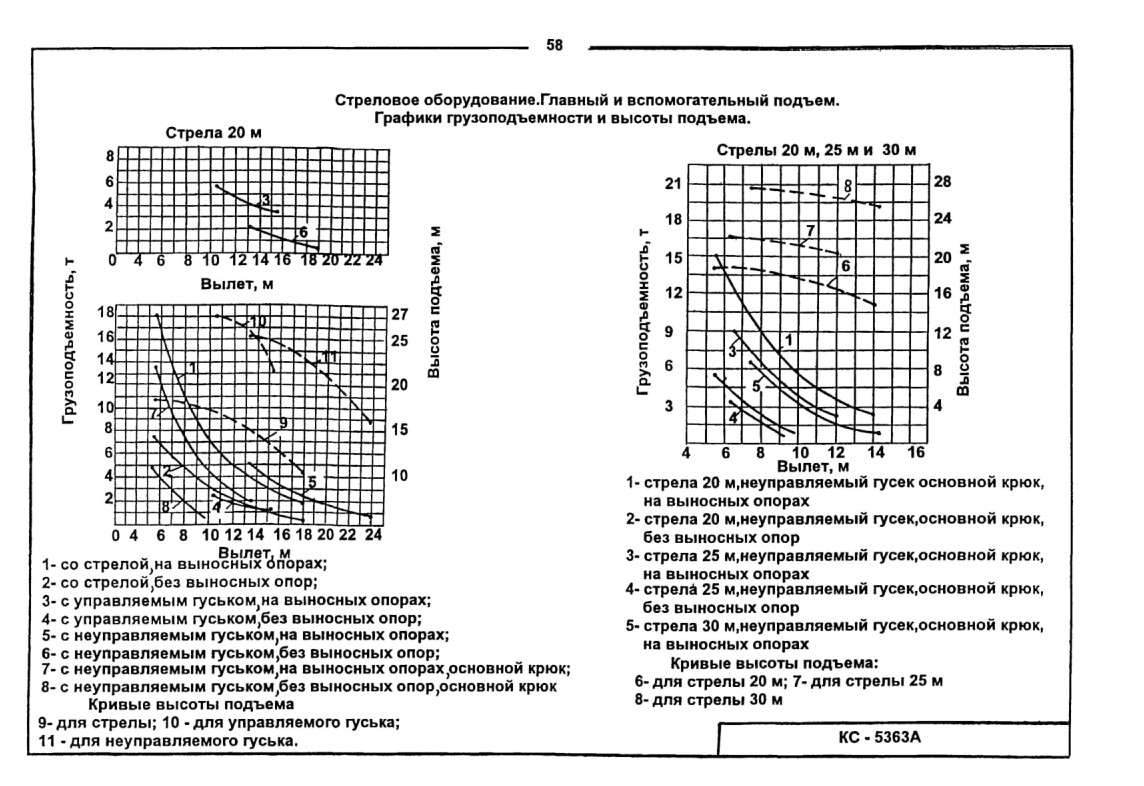

Стреловое оборудование.Главный и вспомогательный подъем. Графики грузоподъемности и высоты подъема.

Стреловое оборудование. Главный и вспомогательный подъем Графики грузоподъемности и высоты подъема

Башенно-стреловое оборудование Графики грузоподъемности и высоты подъема

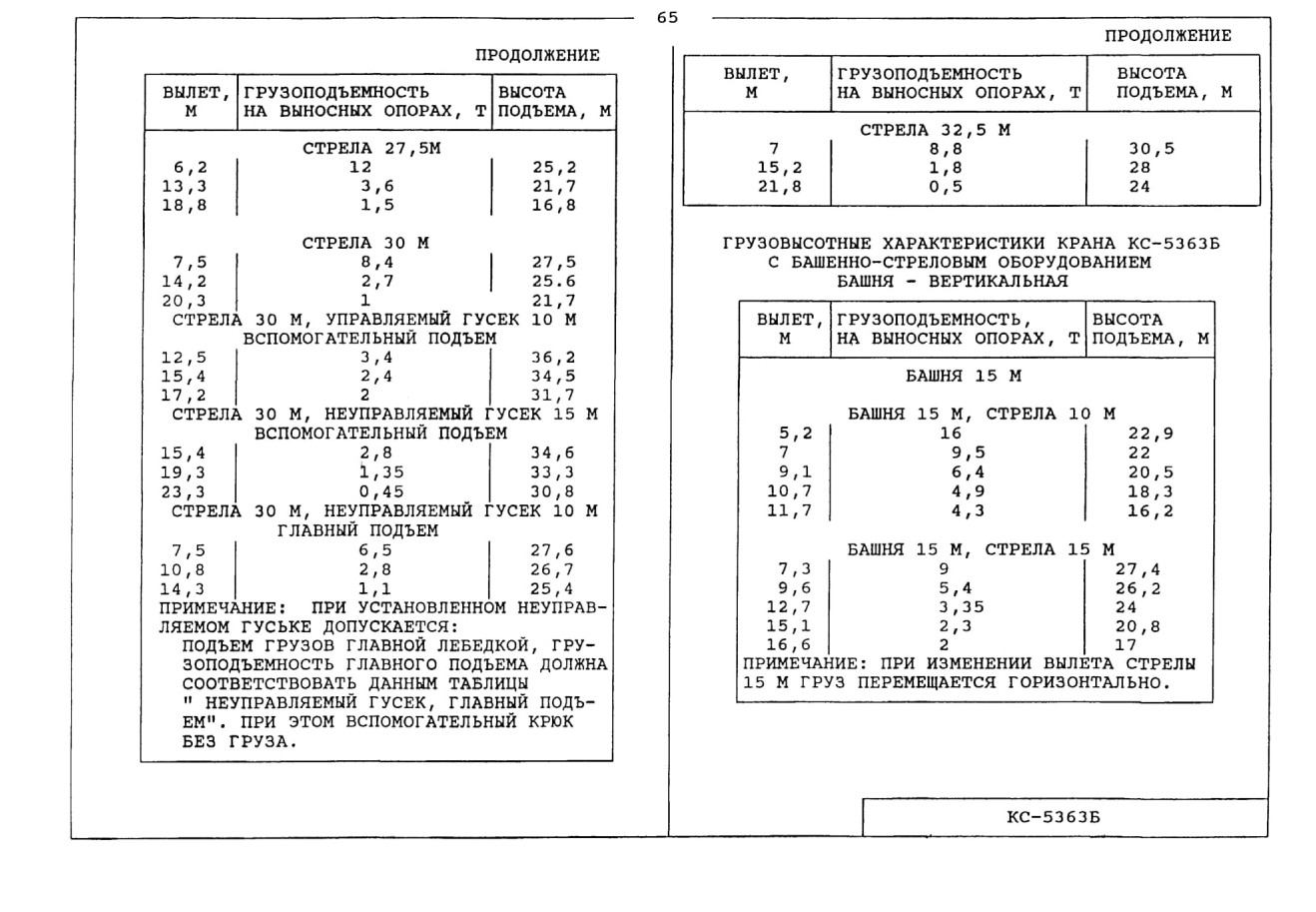

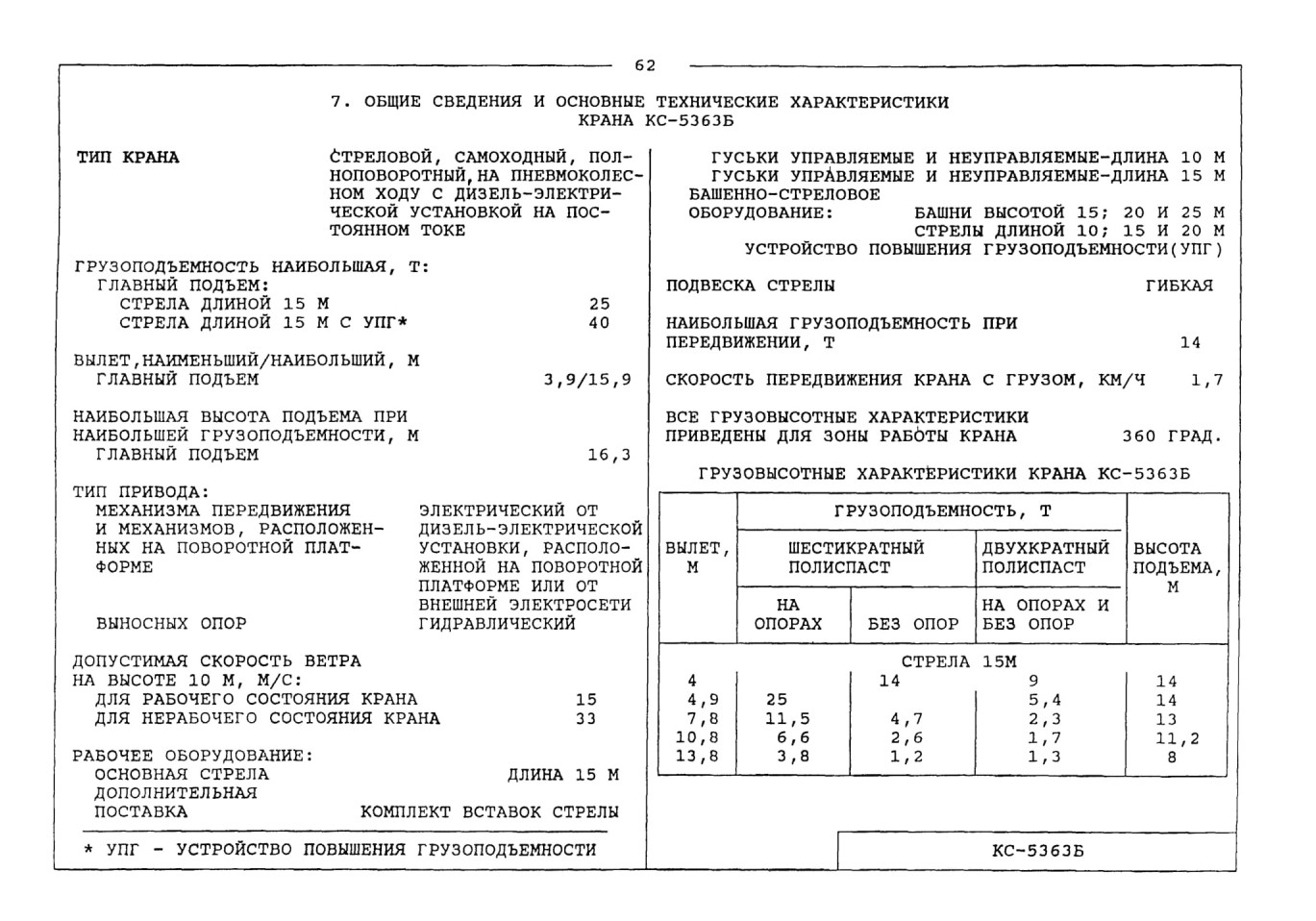

7. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363Б

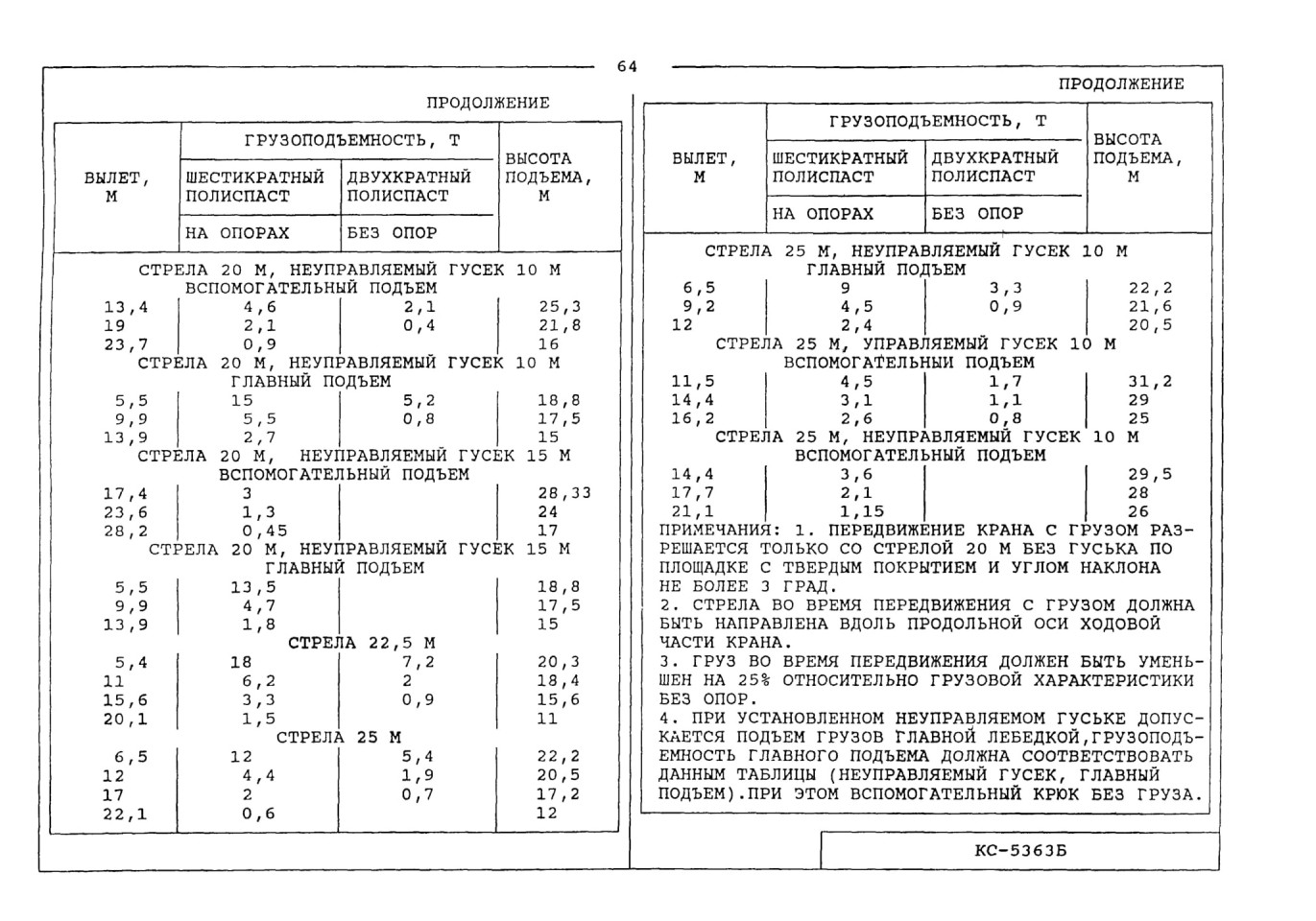

ПРИМЕЧАНИЯ: 1. ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ РАЗРЕШАЕТСЯ ТОЛЬКО СО СТРЕЛОЙ 20 М БЕЗ ГУСЬКА ПО ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД.

2. СТРЕЛА ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ С ГРУЗОМ ДОЛЖНА БЫТЬ НАПРАВЛЕНА ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ КРАНА.

3. ГРУЗ ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ ДОЛЖЕН БЫТЬ УМЕНЬШЕН НА 25% ОТНОСИТЕЛЬНО ГРУЗОВОЙ ХАРАКТЕРИСТИКИ БЕЗ ОПОР.

4. ПРИ УСТАНОВЛЕННОМ НЕУПРАВЛЯЕМОМ ГУСЬКЕ ДОПУСКАЕТСЯ ПОДЪЕМ ГРУЗОВ ГЛАВНОЙ ЛЕБЕДКОЙ,ГРУЗОПОДЪЕМНОСТЬ ГЛАВНОГО ПОДЪЕМА ДОЛЖНА СООТВЕТСТВОВАТЬ ДАННЫМ ТАБЛИЦЫ (НЕУПРАВЛЯЕМЫЙ ГУСЕК, ГЛАВНЫЙ ПОДЪЕМ).ПРИ ЭТОМ ВСПОМОГАТЕЛЬНЫЙ КРЮК БЕЗ ГРУЗА.

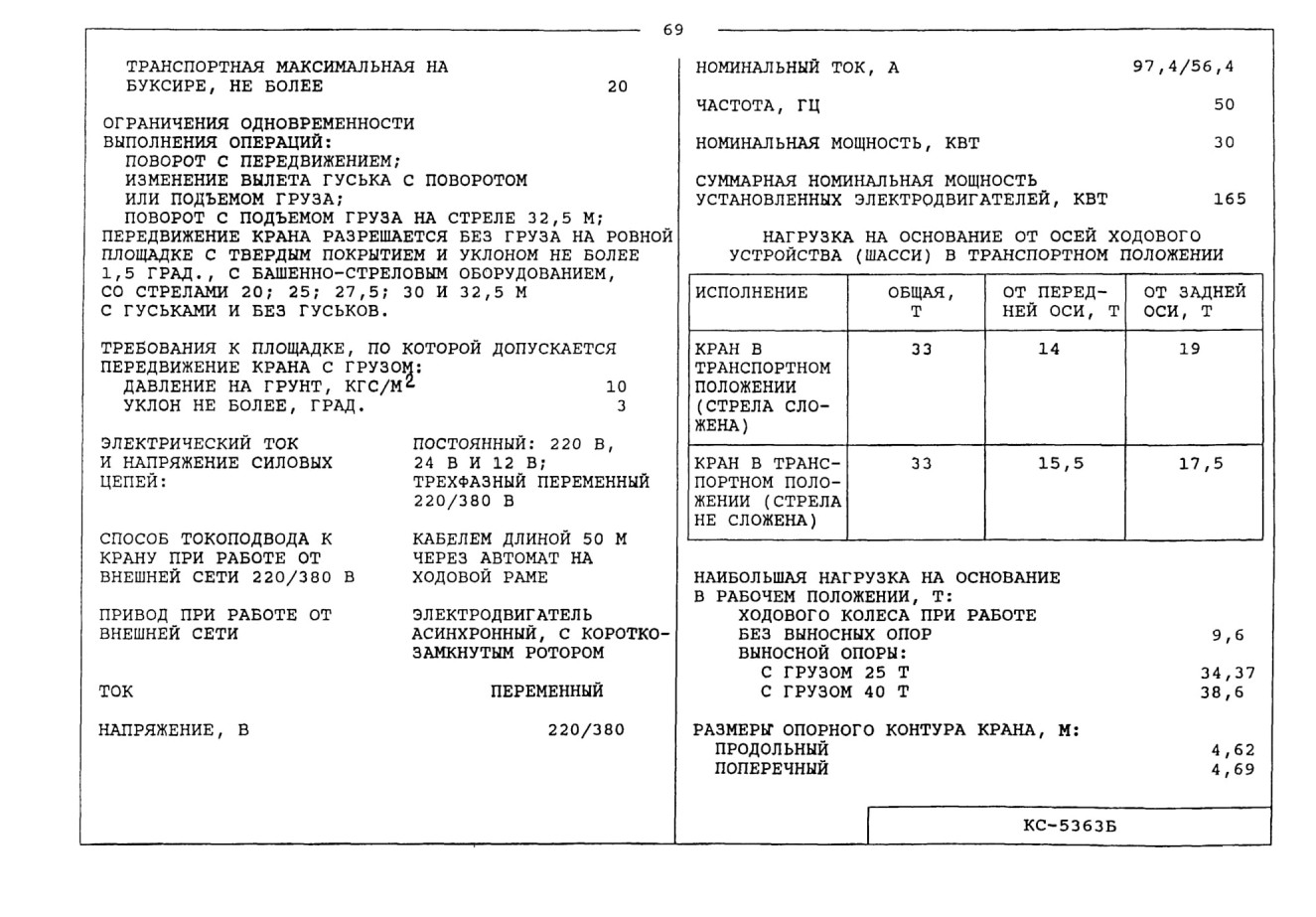

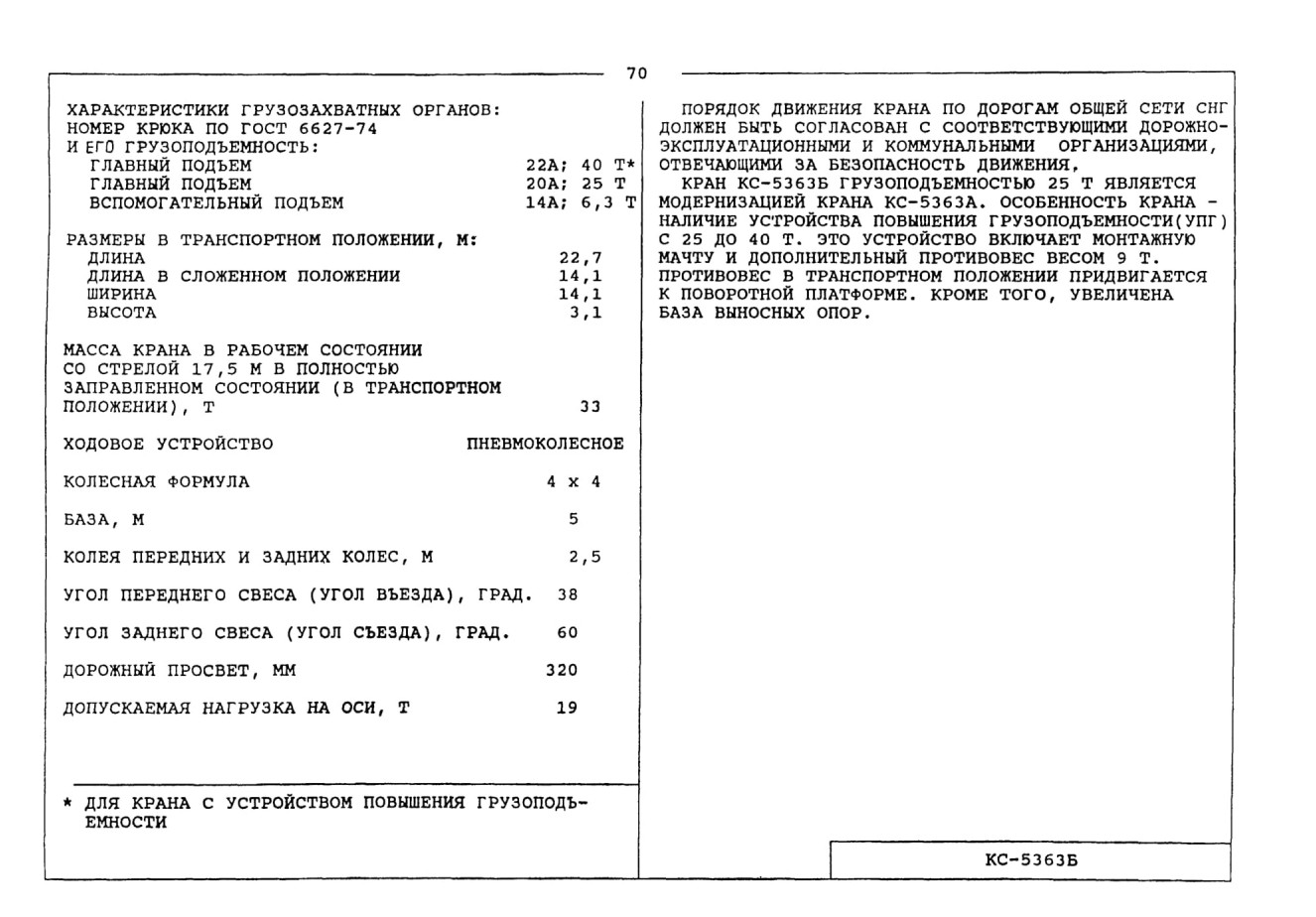

ПОРЯДОК ДВИЖЕНИЯ КРАНА ПО ДОРОГАМ ОБЩЕЙ СЕТИ СНГ ДОЛЖЕН БЫТЬ СОГЛАСОВАН С СООТВЕТСТВУЮЩИМИ ДОРОЖНОЭКСПЛУАТАЦИОННЫМИ И КОММУНАЛЬНЫМИ ОРГАНИЗАЦИЯМИ, ОТВЕЧАЮЩИМИ ЗА БЕЗОПАСНОСТЬ ДВИЖЕНИЯ,

КРАН КС-53бЗБ ГРУЗОПОДЪЕМНОСТЬЮ 25 Т ЯВЛЯЕТСЯ МОДЕРНИЗАЦИЕЙ КРАНА КС-536ЗА. ОСОБЕННОСТЬ КРАНА -НАЛИЧИЕ УСТРОЙСТВА ПОВЫШЕНИЯ ГРУЗОПОДЪЕМНОСТИ(УПГ) С 25 ДО 40 Т. ЭТО УСТРОЙСТВО ВКЛЮЧАЕТ МОНТАЖНУЮ МАЧТУ И ДОПОЛНИТЕЛЬНЫЙ ПРОТИВОВЕС ВЕСОМ 9 Т. ПРОТИВОВЕС В ТРАНСПОРТНОМ ПОЛОЖЕНИИ ПРИДВИГАЕТСЯ К ПОВОРОТНОЙ ПЛАТФОРМЕ. КРОМЕ ТОГО, УВЕЛИЧЕНА БАЗА ВЫНОСНЫХ ОПОР.

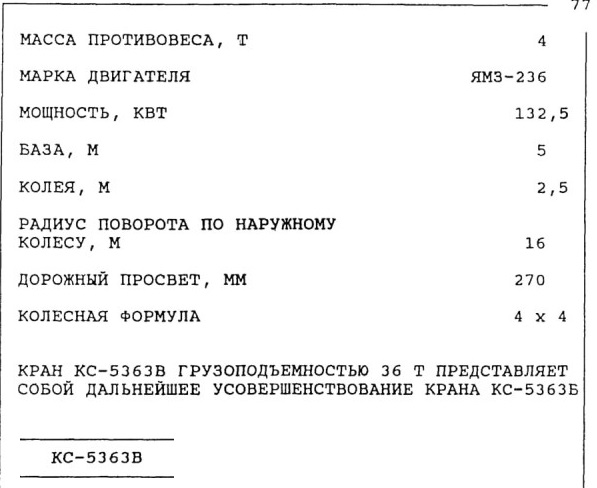

8. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-53бЗВ

ПРИМЕЧАНИЯ: 1. ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ РАЗРЕШАЕТСЯ ТОЛЬКО СО СТРЕЛОЙ БЕЗ ГУСЬКА ПО ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД.

СТРЕЛА ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ КРАНА ДОЛЖНА БЫТЬ НАПРАВЛЕНА ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ КРАНА.

ГРУЗ В ЭТОМ СЛУЧАЕ ДОЛЖЕН БЫТЬ В ПРЕДЕЛАХ ГРУЗОВОЙ ХАРАКТЕРИСТИКИ БЕЗ ВЫНОСНЫХ ОПОР.
2. ДЛЯ ОПУСКАНИЯ КРЮКА НИЖЕ УРОВНЯ ЗЕМЛИ ВЫПОЛНИТЬ ЧЕТЫРЕХКРАТНУЮ ЗАПАСОВКУ ГРУЗОВОГО КАНАТА. МИНИМАЛЬНЫЙ ВЫЛЕТ ОГРАНИЧИТЬ 5,5 М

ПРИМЕЧАНИЯ: 1. ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ РАЗРЕШАЕТСЯ ТОЛЬКО НА ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД.

СТРЕЛА ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ .ДОЛЖНА БЫТЬ НАПРАВЛЕНА ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ КРАНА. ГРУЗ В ЭТОМ СЛУЧАЕ ДОЛЖЕН БЫТЬ УМЕНЬШЕН НА 25% ОТНОСИТЕЛЬНО ГРУЗОВОЙ ХАРАКТЕРИСТИКИ БЕЗ ВЫНОСНЫХ ОПОР.

2. ДЛЯ ОПУСКАНИЯ КРЮКА НИЖЕ УРОВНЯ ЗЕМЛИ ВЫПОЛНИТЬ ЧЕТЫРЕХКРАТНУЮ ЗАПАСОВКУ ГРУЗОВОГО КАНАТА. НАИМЕНЬШИЙ ВЫЛЕТ ОГРАНИЧИТЬ 5,5 М

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КС-5363В СО СТРЕЛОЙ 20 М, ГЛАВНЫЙ ПОДЪЕМ

ПРИМЕЧАНИЯ:

1. ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ РАЗРЕШАЕТСЯ СО СТРЕЛОЙ 20 М БЕЗ ГУСЬКА ПО ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД.СТРЕЛА ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ С ГРУЗОМ ДОЛЖНА БЫТЬ НАПРАВЛЕНА ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ КРАНА. ГРУЗ ВО ВРЕМЯ ПЕРЕДВИЖЕНИЯ ДОЛЖЕН БЫТЬ УМЕНЬШЕН НА 25% ОТНОСИТЕЛЬНО ГРУЗОВОЙ ХАРАКТЕРИСТИКИ БЕЗ ОПОР.

2. ПРИ УСТАНОВЛЕННОМ НЕУПРАВЛЯЕМОМ ГУСЬКЕ ДОПУСКАЕТСЯ ПОДЪЕМ ГРУЗОВ ГЛАВНОЙ ЛЕБЕДКОЙ. ГРУЗОПОДЪЕМНОСТЬ ГЛАВНОГО ПОДЪЕМА ДОЛЖНА СООТВЕТСТВОВАТЬ ТАБЛИЦЕ "С НЕУПРАВЛЯЕМЫМ ГУСЬКОМ".ПРИ ЭТОМ ВСПОМОГАТЕЛЬНЫЙ КРЮК ДОЛЖЕН БЫТЬ БЕЗ ГРУЗА.

3. ПРИ РАБОТЕ БЕЗ ВЫНОСНЫХ ОПОР ДОПУСКАЕТСЯ ДВУХКРАТНАЯ ЗАПАСОВКА ГРУЗОВОГО КАНАТА.

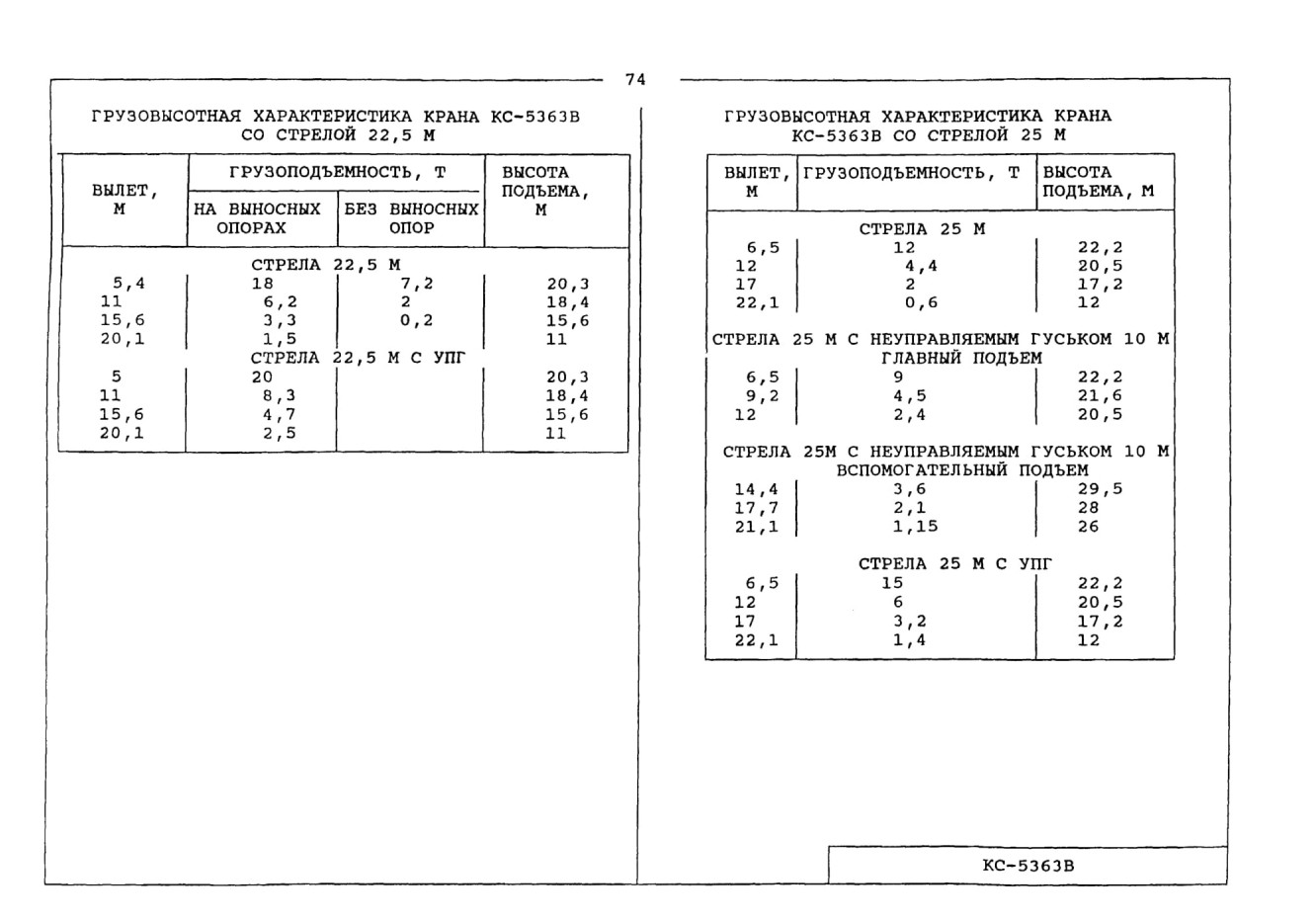

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363В

Графики грузоподъемности и высоты подъема

Башенно-стреловое оборудование
