СТРЕЛОВЫЕ САМОХОДНЫЕ КРАНЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТЬ II

ПНЕВМОКОЛЕСНЫЕ И ГУСЕНИЧНЫЕ КРАНЫ
1996

АКЦИОНЕРНОЕ ОБЩЕСТВО ОТКРЫТОГО ТИПА ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ПРОМЫШЛЕННОГО СТРОИТЕЛЬСТВА
ОТДЕЛ ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА
СТРЕЛОВЫЕ САМОХОДНЫЕ КРАНЫ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3-е переработанное и дополненное издание
ЧАСТЬ II

ПНЕВМОКОЛЕСНЫЕ И ГУСЕНИЧНЫЕ КРАНЫ
ГЛАВНЫЙ ИНЖЕНЕР
МОСКВА-1996

I.ОБЩАЯ ЧАСТЬ

В ТРЕТЬЕМ ИЗДАНИИ КАТАЛОГА «'СТРОИТЕЛЬНО-МОНТАЖНЫЕ КРАНЫ" СОДЕРЖАТСЯ ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТРЕЛОВЫХ САМОХОДНЫХ КРАНОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ВЫПОЛНЕНИЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ (СМР) И ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ.

ОСНОВУ КАТАЛОГА СОСТАВЛЯЮТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРКА СТРЕЛОВЫХ САМОХОДНЫХ КРАНОВ ФИРМЫ "МОССТРОЙМЕХАНИЗАЦИЯ-311 АО МОСПРОМСТРОЙ И АРЕНДНОГО ПРЕДПРИЯТИЯ "МЕХАНИЗАЦИЯ-2", КОТОРЫЕ ОБСЛУЖИВАЮТ, В ОСНОВНОМ, СТРОИТЕЛЬНЫЙ КОМПЛЕКС Г. МОСКВЫ.

В КАТАЛОГЕ СТРЕЛОВЫЕ САМОХОДНЫЕ КРАНЫ ОБЪЕДИНЕНЫ В СЛЕДУЮЩИЕ ГРУППЫ ПО ВИДУ ХОДОВОГО УСТРОЙСТВА: АВТОМОБИЛЬНЫЕ, НА ШАССИ АВТОМОБИЛЬНОГО ТИПА, ПНЕВМОКОЛЕСНЫЕ И ГУСЕНИЧНЫЕ. В КАЖДОЙ ГРУППЕ КРАНЫ ПРИВЕДЕНЫ ПО ВОЗРАСТАНИЮ ИХ ГРУЗОПОДЪЕМНОСТИ.

В КАТАЛОГЕ ПРЕДСТАВЛЕНЫ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БОЛЕЕ ПЯТИДЕСЯТИ СТРЕЛОВЫХ САМОХОДНЫХ КРАНОВ ГРУЗОПОДЪЕМНОСТЬЮ:

- АВТОМОБИЛЬНЫЕ: 6,3; 10; 12,5? 14; 16; 20 Т;

- НА ШАССИ АВТОМОБИЛЬНОГО ТИПА: 25; 4р; 45; 50; 55; 57; 63; 90; 120; 123; 167,8 И 322 Т;

- ПНЕВМОКОЛЕСНЫЕ: |16; 25; 36; 40; 63 И 100 Т;

- ГУСЕНИЧНЫЕ: 16; 25; 40; 50; 60 И 100 Т.

ЧАСТЬ I СОДЕРЖИТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНОВ АВТОМОБИЛЬНЫХ И НА ШАССИ АВТОМОБИЛЬНОГО ТИПА, А ЧАСТЬ II - ПНЕВМОКОЛЕСНЫХ И ГУСЕНИЧНЫХ.

КРОМЕ ОТЕЧЕСТВЕННЫХ ГРУЗОПОДЪЕМНЫХ КРАНОВ, В КАТАЛОГЕ ДАНЫ ОСНОВНЫЕ ПАРАМЕТРЫ НЕКОТОРЫХ КРАНОВ, ВЫПУСКАЕМЫХ В АНГЛИИ, ГЕРМАНИИ, США, ФИНЛЯНДИИ И ЯПОНИИ.

ТЕКСТОВЫЕ И ТАБЛИЧНЫЕ МАТЕРИАЛЫ ОБРАБОТАНЫ НА ПЭВМ И ПРЕДСТАВЛЕНЫ В УДОБНОМ ДЛЯ ПОЛЬЗОВАНИЯ ВИДЕ.

ТЕКСТ И ТАБЛИЦЫ ВВЕДЕНЫ В ПЭВМ ИНЖЕНЕРОМ В.Ю.ЕРОХИНЫМ, А СХЕМЫ КРАНОВ И ГРАФИКИ ИНЖЕНЕРОМ И.Б.ОРЛОВСКОЙ.

В СВЯЗИ С ТЕМ, ЧТО ПРИ РАЗРАБОТКЕ ПРОЕКТОВ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА (ПОС) И ПРОЕКТОВ ПРОИЗВОДСТВА РАБОТ (ППР) НЕОБХОДИМО УЧИТЫВАТЬ МНОЖЕСТВО ФАКТОРОВ, ОКАЗЫВАЮЩИХ ВЛИЯНИЕ НА ПРОИЗВОДСТВО СМР, (КЛИМАТИЧЕСКИЕ ЗОНЫ, НЕСУЩАЯ СПОСОБНОСТЬ ОСНОВАНИЯ, СТЕСНЕННЫЕ УСЛОВИЯ ВЫПОЛНЕНИЯ СМР, ГАБАРИТЫ МОНТАЖНЫХ ЭЛЕМЕНТОВ И ДР.)/ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТРЕЛОВЫХ САМОХОДНЫХ ГРУЗОПОДЪЕМНЫХ КРАНОВ СОСТАВЛЕНЫ НЕ ТОЛЬКО НА ОСНОВЕ ПАСПОРТОВ ЗАВОДОВ-ИЗГОТОВИТЕЛЕЙ, А ТАКЖЕ ИНСТРУКЦИЙ ПО ЭКСПЛУАТАЦИИ КРАНОВ, ИНФОРМАЦИИ ЗАВОДОВ-ИЗГОТОВИТЕЛЕЙ И ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ.

ВВИДУ НЕПРЕРЫВНОГО СОВЕРШЕНСТВОВАНИЯ КРАНОВ, ВОЗМОЖНЫ ИЗМЕНЕНИЯ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРОЕКТИРОВЩИКАМ ПРИ РАЗРАБОТКЕ ПОС. И ППР.

В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ СТРЕЛОВЫХ САМОХОДНЫХ КРАНОВ НА ПРЕДЕЛЬНЫХ' ПАРАМЕТРАХ ГРУЗОПОДЪЕМНОСТИ, ВЫСОТЫ ПОДЪЕМА, ВЫЛЕТА И ДРУГИХ ХАРАКТЕРИСТИК НЕОБХОДИМО ОЗНАКОМИТЬСЯ С ПАСПОРТНЫМИ ДАННЫМИ КРАНА, КОТОРЫЙ БУДЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ВЫПОЛНЕНИИ СМР.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАСПОРТА КРАНА ЗАВОДА-ИЗГОТОВИТЕЛЯ ИМЕЮТ ОБЯЗАТЕЛЬНУЮ СИЛУ.

ДАННЫЙ КАТАЛОГ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ИНЖЕНЕРНО-ТЕХНИЧЕСКИМ ПЕРСОНАЛОМ ПРОЕКТНЫХ И СТРОИТЕЛЬНЫХ ОРГАНИЗАЦИЙ, ОСУЩЕСТВЛЯЮЩИХ ПОДБОР КРАНОВ ПРИ РАЗРАБОТКЕ (ПОС) И (ППР), А ТАКЖЕ ДЛЯ СПЕЦИАЛИСТОВ СЛУЖБ СТРОИТЕЛЬНО-МОНТАЖНЫХ ОРГАНИЗАЦИЙ.

КАТАЛОГ МОЖЕТ БЫТЬ РЕКОМЕНДОВАН ДЛЯ УЧАЩИХСЯ СТРОИТЕЛЬНЫХ ТЕХНИКУМОВ И ИНСТИТУТОВ ДЛЯ ОБУЧЕНИЯ И ВЫПОЛНЕНИЯ КУРСОВЫХ И ДИПЛОМНЫХ ПРОЕКТОВ.

АВТОРЫ РАЗРАБОТЧИКИ: ИНЖЕНЕРЫ А.И.КУРОЧКИН, И.Я.СТРОНГИН.

МАТЕРИАЛЫ КАТАЛОГА ПОДГОТОВЛЕНЫ СПЕЦИАЛИСТАМИ ОТДЕЛА ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА ИНЖЕНЕРАМИ: Ю.И.АЛЕКСАПОЛЬСКИМ, М. И. СТРОНГ ИНЫМ, В.Ю.ЕРОХИНЫМ, И. Б. ОРЛОВСКОЙ.

АВТОРЫ ВЫРАЖАЮТ БЛАГОДАРНОСТЬ ГЛАВНОМУ МЕХАНИКУ АРЕНДНОГО ПРЕДПРИЯТИЯ "МЕХАНИЗАЦИЯ-2" В.А. АБРАМОВУ ЗА ОКАЗАНИЕ ПОМОЩИ В ПРЕДОСТАВЛЕНИИ НЕОБХОДИМОЙ ПЕРВИЧНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ.

ВНИМАНИЕ

1. В МОСКВЕ МОСКОВСКИМ ГОРОДСКИМ ОКРУГОМ ГОСГОРТЕХНАДЗОРА РОССИИ ПЕРЕДВИЖЕНИЕ КРАНОВ АВТОМОБИЛЬНЫХ, НА ШАССИ АВТОМОБИЛЬНОГО ТИПА И ПНЕВМОКОЛЕСНЫХ С ГРУЗОМ НА КРЮКЕ И РАБОТА КРАНОВ БЕЗ УСТАНОВКИ ИХ НА ВСЕ ИМЕЮЩИЕСЯ ВЫНОСНЫЕ ОПОРЫ ЗАПРЕЩЕНА.

2. РАЗМЕРЫ ОПОРНОГО КОНТУРА КРАНА ПРИНИМАЮТСЯ В СООТВЕТСТВИИ С ТЕРМИНАМИ И ОПРЕДЕЛЕНИЯМИ, ПРИВЕДЕННЫМИ В "ПРАВИЛАХ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ГРУЗОПОДЪЕМНЫХ КРАНОВ", УТВЕРЖДЕННЫХ ГОСГОРТЕХНАДЗОРОМ РОССИИ(СМ.СТР. 125 П. 2.40).

ПНЕВМОКОЛЕСНЫЕ КРАНЫ

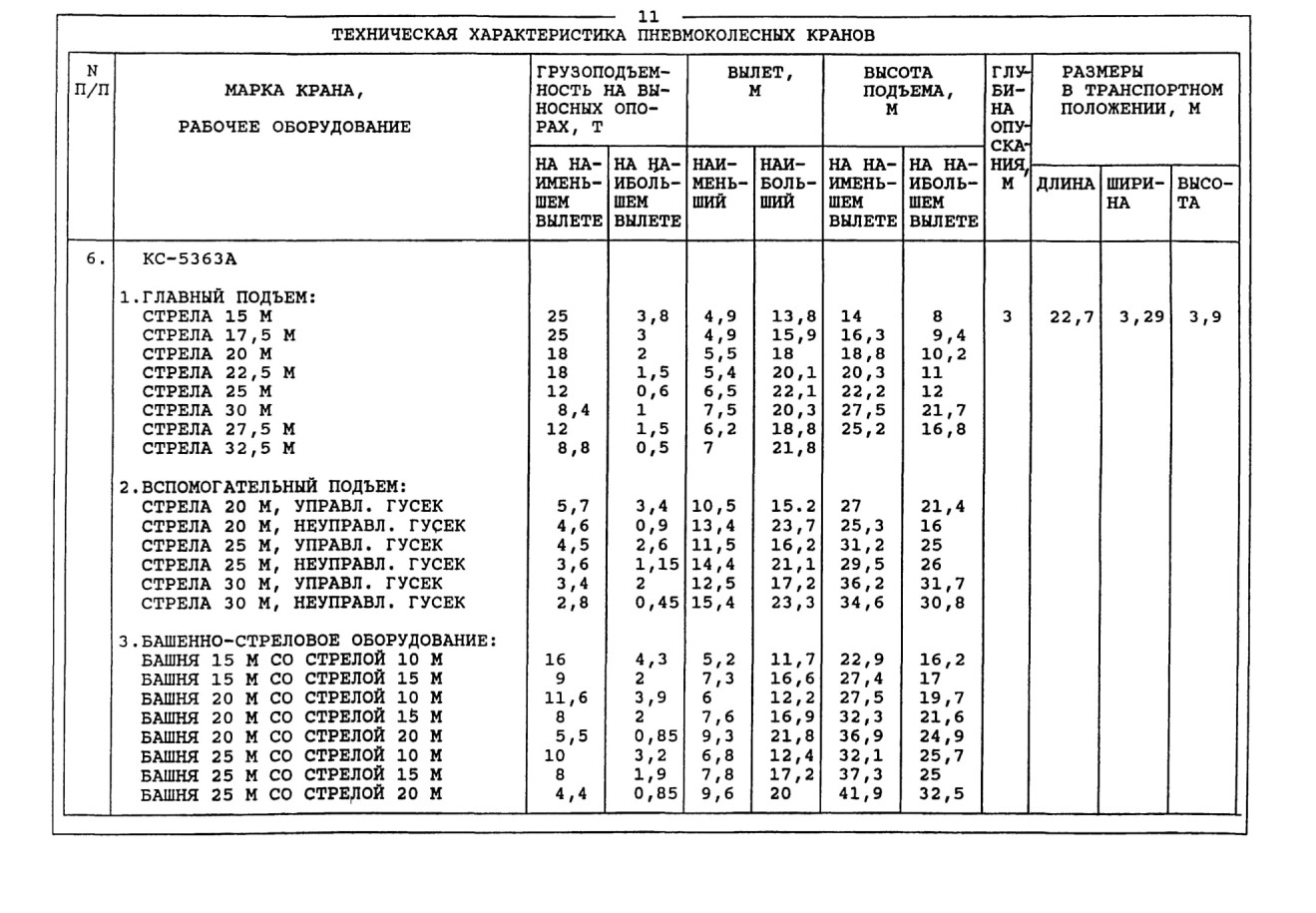

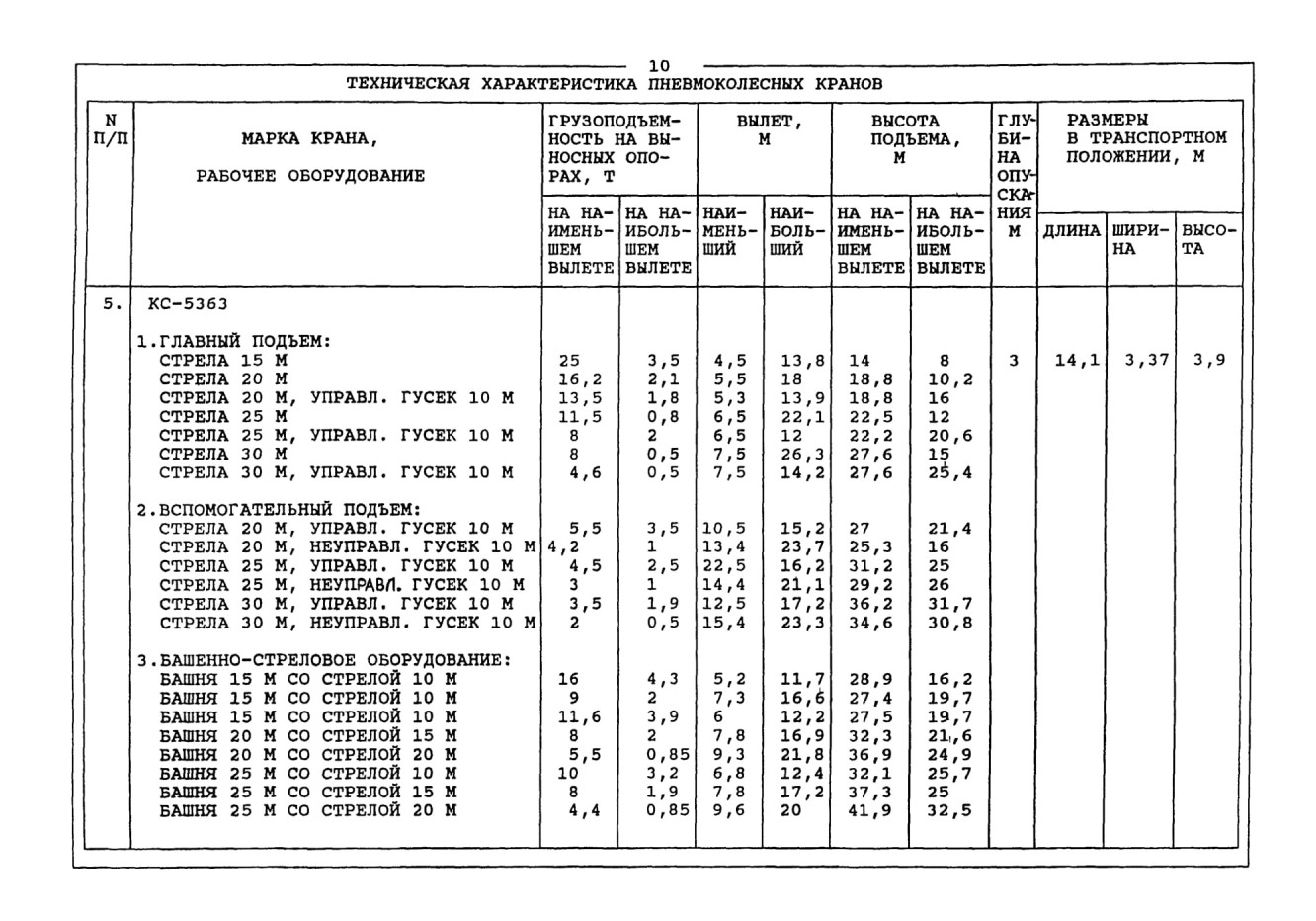

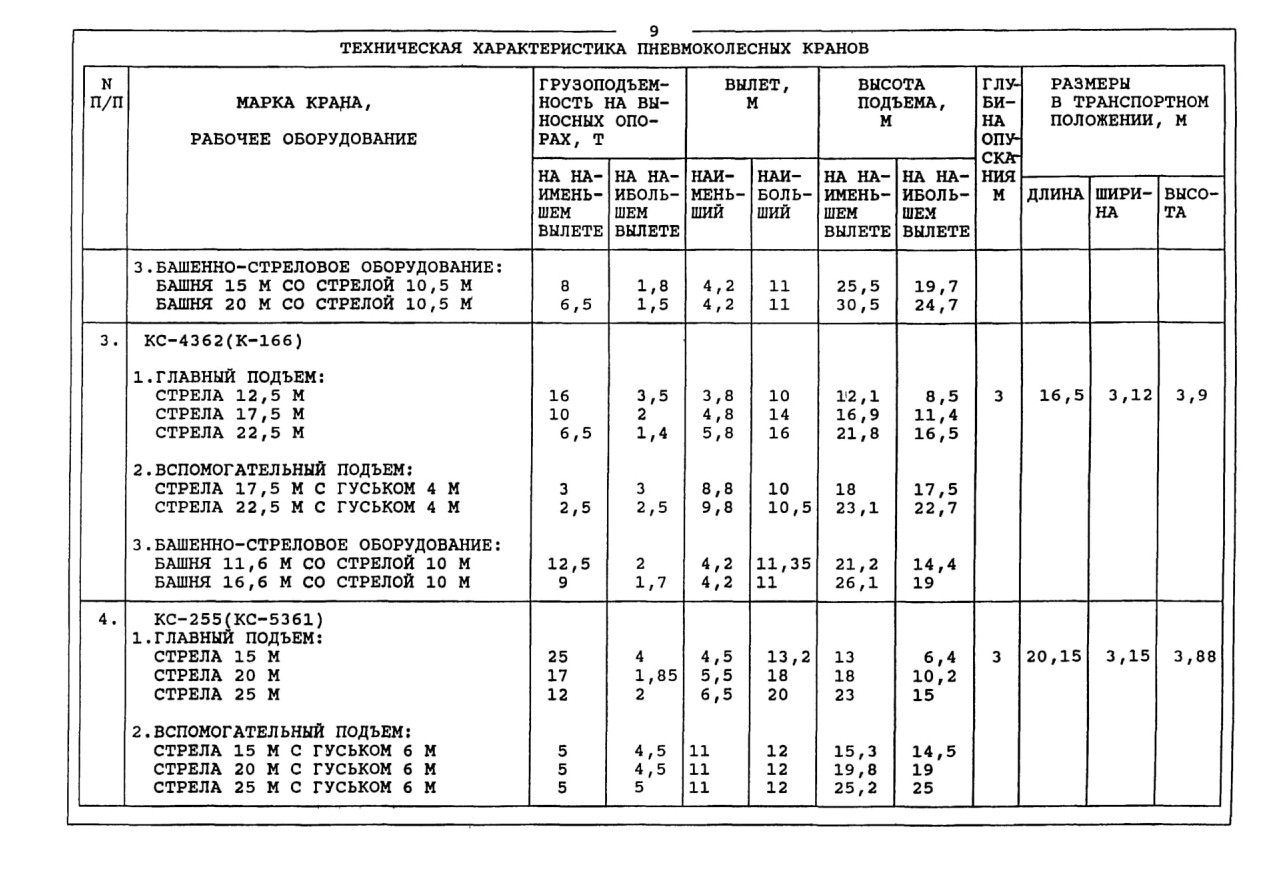

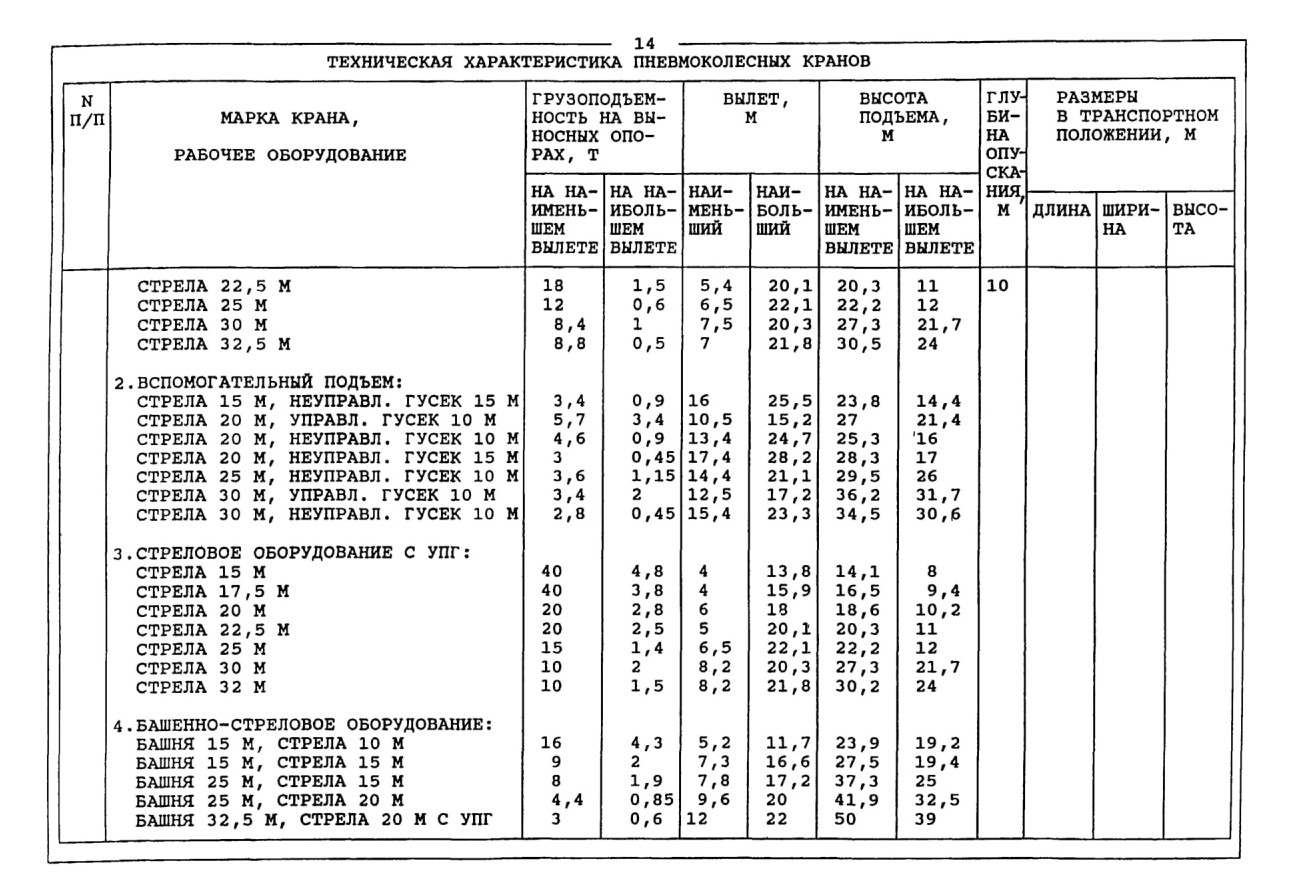

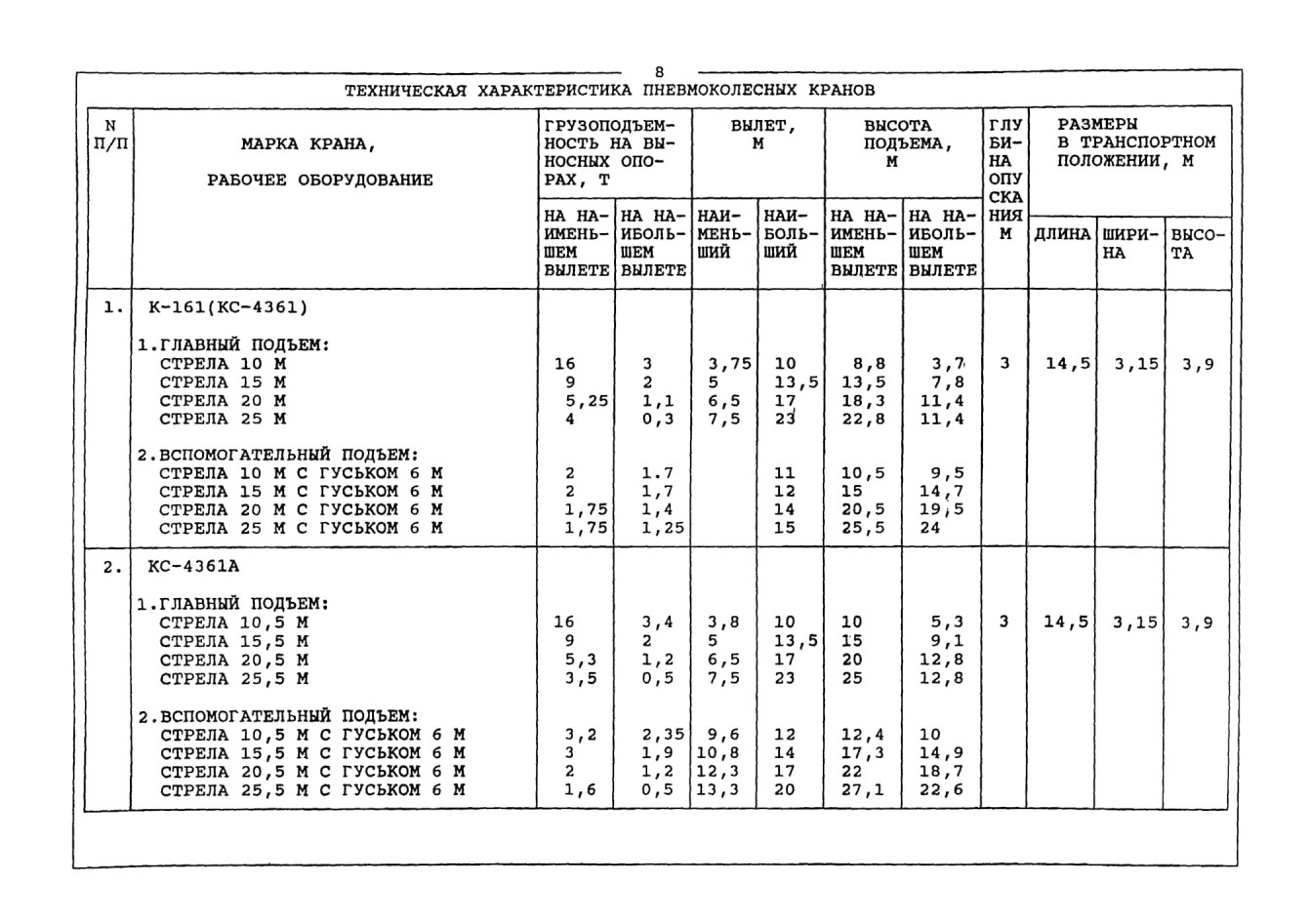

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПНЕВМОКОЛЕСНЫХ КРАНОВ

1. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА К-161 (КС-4361)

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

ДОПУСТИМЫЙ УКЛОН МЕСТНОСТИ ПРИ РАБОТЕ КРАНА,ГРАД: НА ВЫНОСНЫХ ОПОРАХ

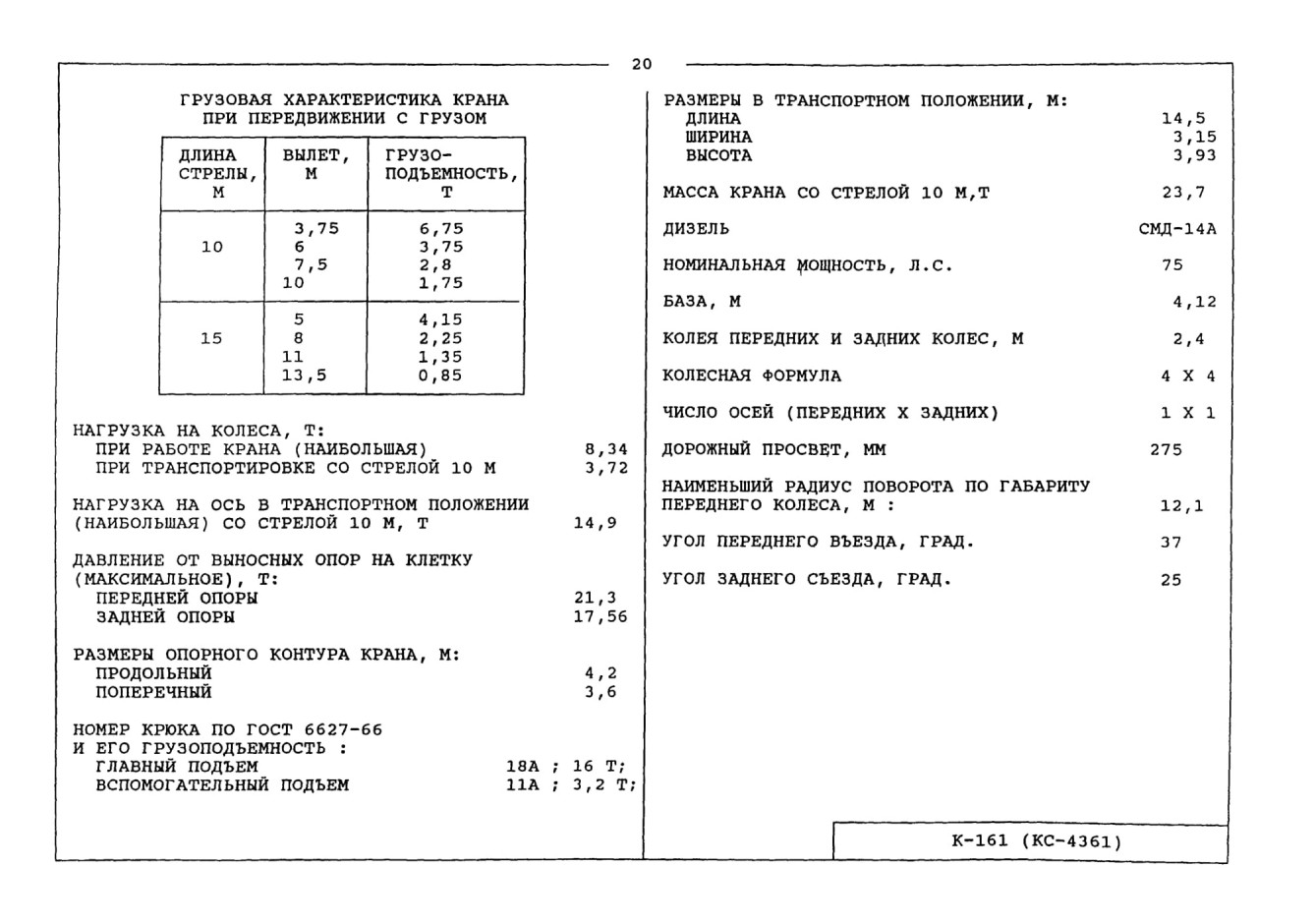

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА ПРИ ПЕРЕДВИЖЕНИИ С ГРУЗОМ

КС - 161 (КС - 4361)

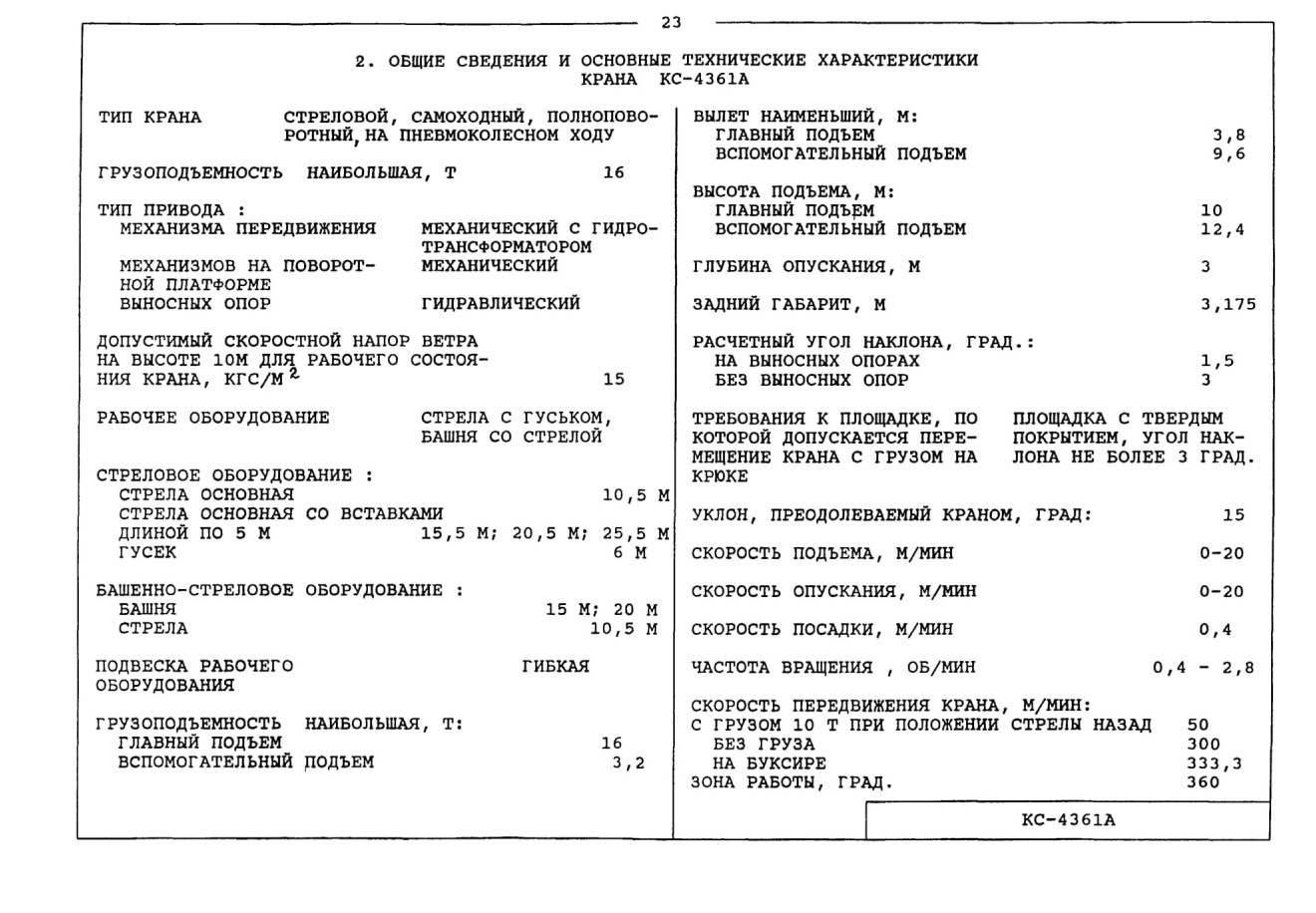

2. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-4361А

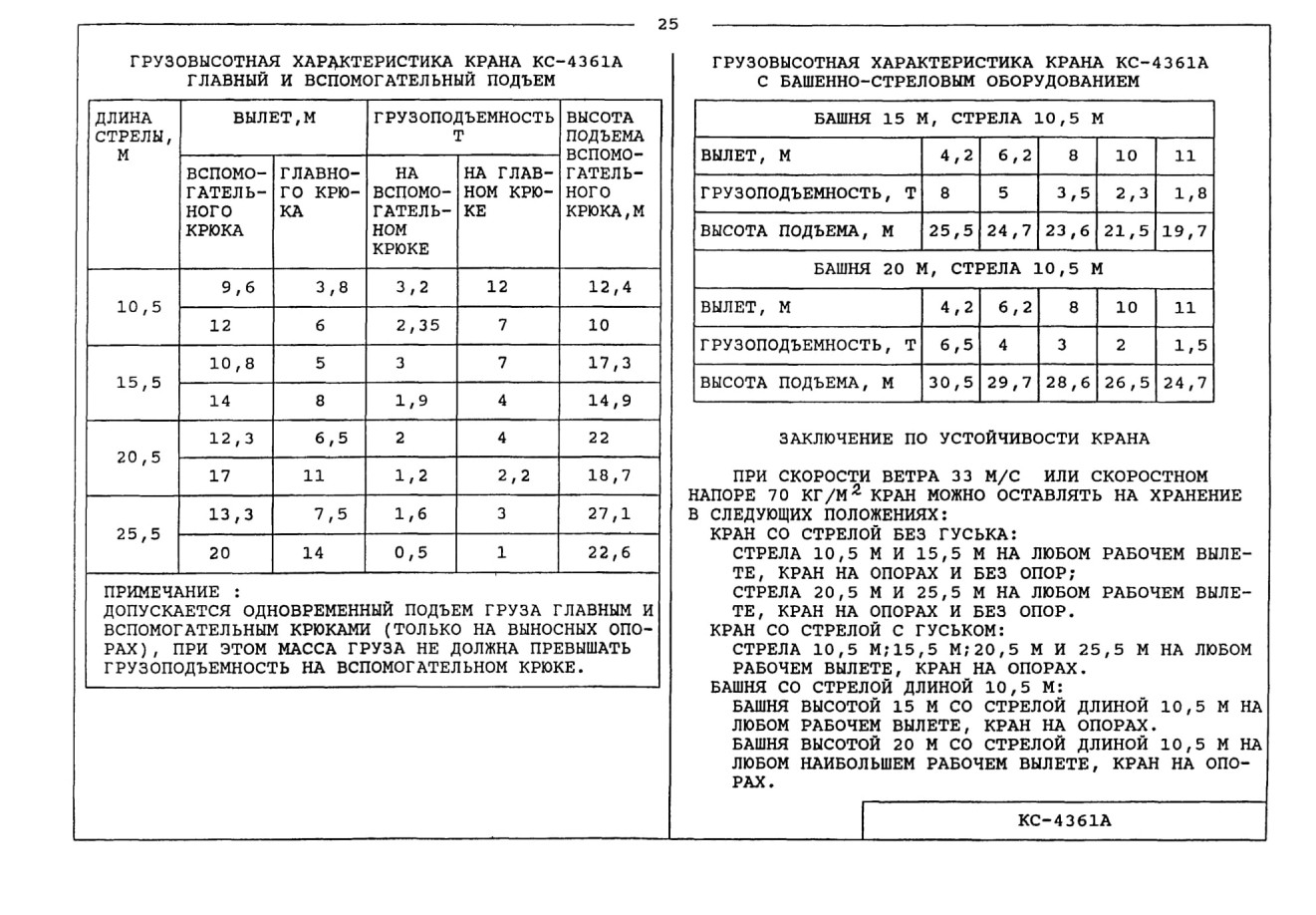

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА КС-4361А ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

ПРИМЕЧАНИЕ :

ДОПУСКАЕТСЯ ОДНОВРЕМЕННЫЙ ПОДЪЕМ ГРУЗА ГЛАВНЫМ И ВСПОМОГАТЕЛЬНЫМ КРЮКАМИ (ТОЛЬКО НА ВЫНОСНЫХ ОПОРАХ), ПРИ ЭТОМ МАССА ГРУЗА НЕ ДОЛЖНА ПРЕВЫШАТЬ ГРУЗОПОДЪЕМНОСТЬ НА ВСПОМОГАТЕЛЬНОМ КРЮКЕ.

ЗАКЛЮЧЕНИЕ ПО УСТОЙЧИВОСТИ КРАНА

ПРИ СКОРОСТИ ВЕТРА 33 М/С ИЛИ СКОРОСТНОМ НАПОРЕ 70 КГ/М2 КРАН МОЖНО ОСТАВЛЯТЬ НА ХРАНЕНИЕ В СЛЕДУЮЩИХ ПОЛОЖЕНИЯХ:

КРАН СО СТРЕЛОЙ БЕЗ ГУСЬКА:

СТРЕЛА 10,5 М И 15,5 М НА ЛЮБОМ РАБОЧЕМ ВЫЛЕТЕ, КРАН НА ОПОРАХ И БЕЗ ОПОР;

СТРЕЛА 20,5 М И 25,5 М НА ЛЮБОМ РАБОЧЕМ ВЫЛЕТЕ, КРАН НА ОПОРАХ И БЕЗ ОПОР.

КРАН СО СТРЕЛОЙ С ГУСЬКОМ:

СТРЕЛА 10,5 М;15,5 М;20,5 М И 25,5 М НА ЛЮБОМ РАБОЧЕМ ВЫЛЕТЕ, КРАН НА ОПОРАХ.

БАШНЯ СО СТРЕЛОЙ ДЛИНОЙ 10,5 М:

БАШНЯ ВЫСОТОЙ 15 М СО СТРЕЛОЙ ДЛИНОЙ 10,5 М НА

ЛЮБОМ РАБОЧЕМ ВЫЛЕТЕ, КРАН НА ОПОРАХ.

БАШНЯ ВЫСОТОЙ 20 М СО СТРЕЛОЙ ДЛИНОЙ 10,5 М НА

ЛЮБОМ НАИБОЛЬШЕМ РАБОЧЕМ ВЫЛЕТЕ, КРАН НА ОПОРАХ.

Графики грузоподъемности и высоты подъема Главный подъем

3. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-4362(К-166)

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА КС-4362 (К-166) ГЛАВНЫЙ И ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА КС-4362 С БАШЕННО-СТРЕЛОВЫМ ОБОРУДОВАНИЕМ (РАБОТА НА ВЫНОСНЫХ ОПОРАХ)

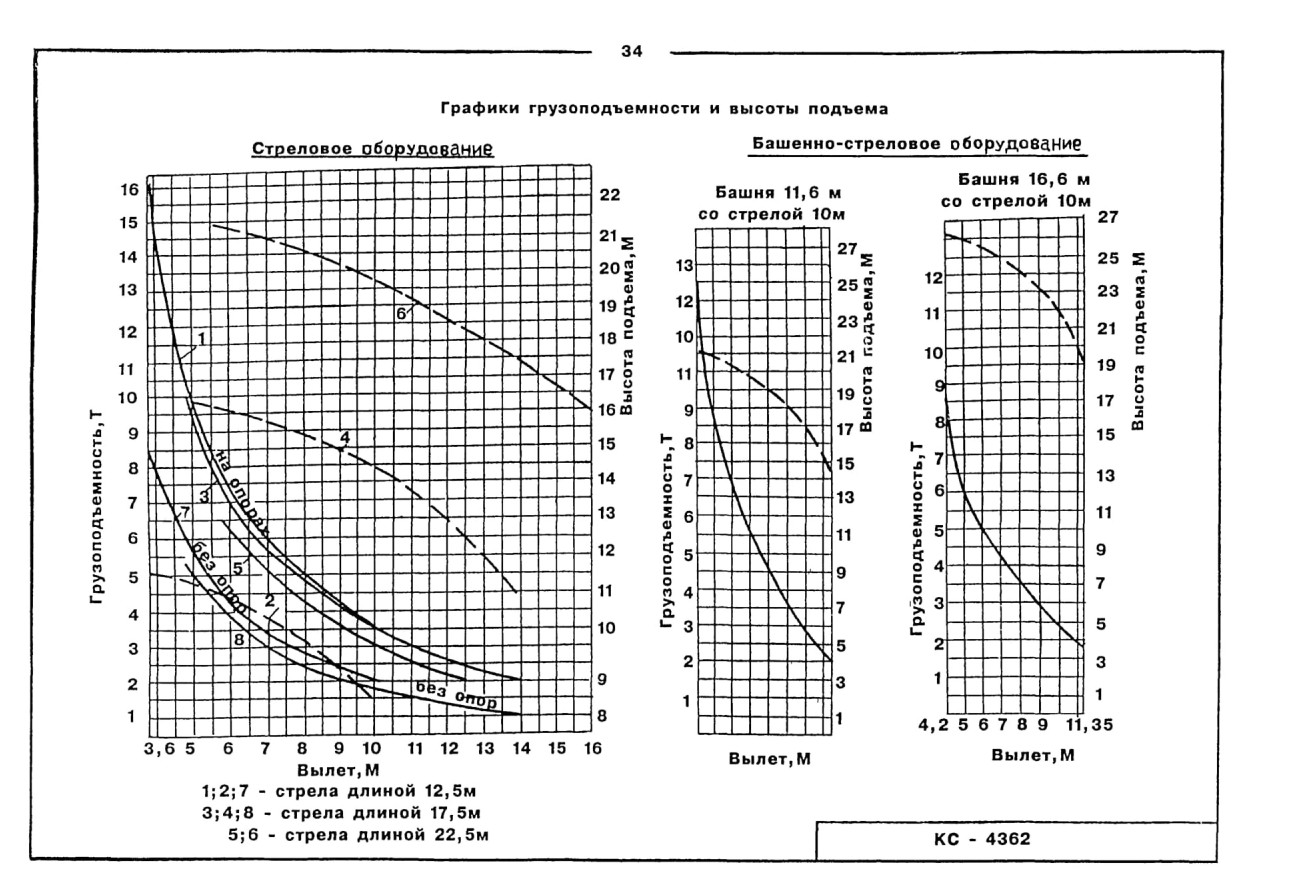

Графики грузоподъемности и высоты подъема

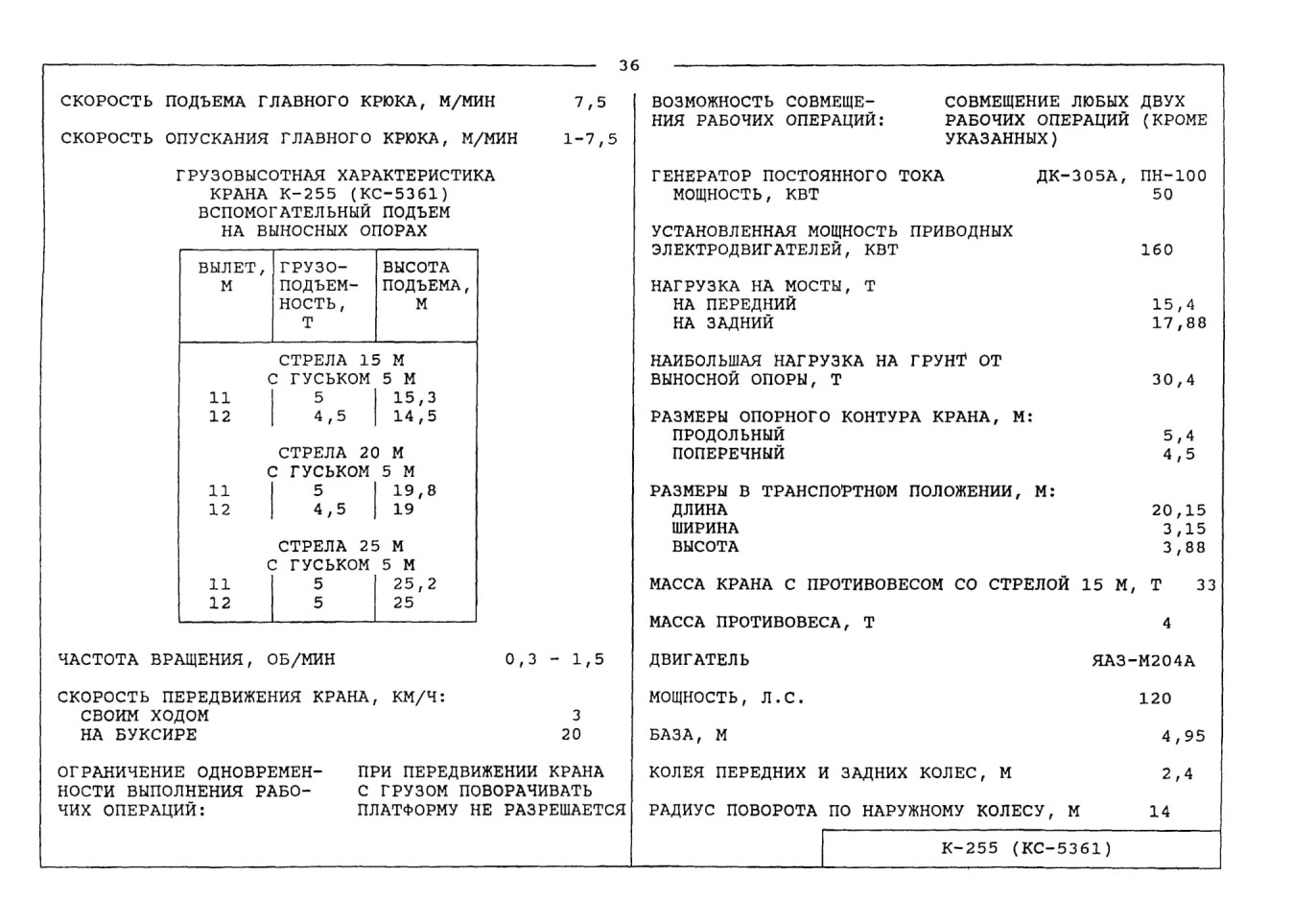

ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА К-255 (КС-5361)

Графики грузоподъемности и высоты подъема

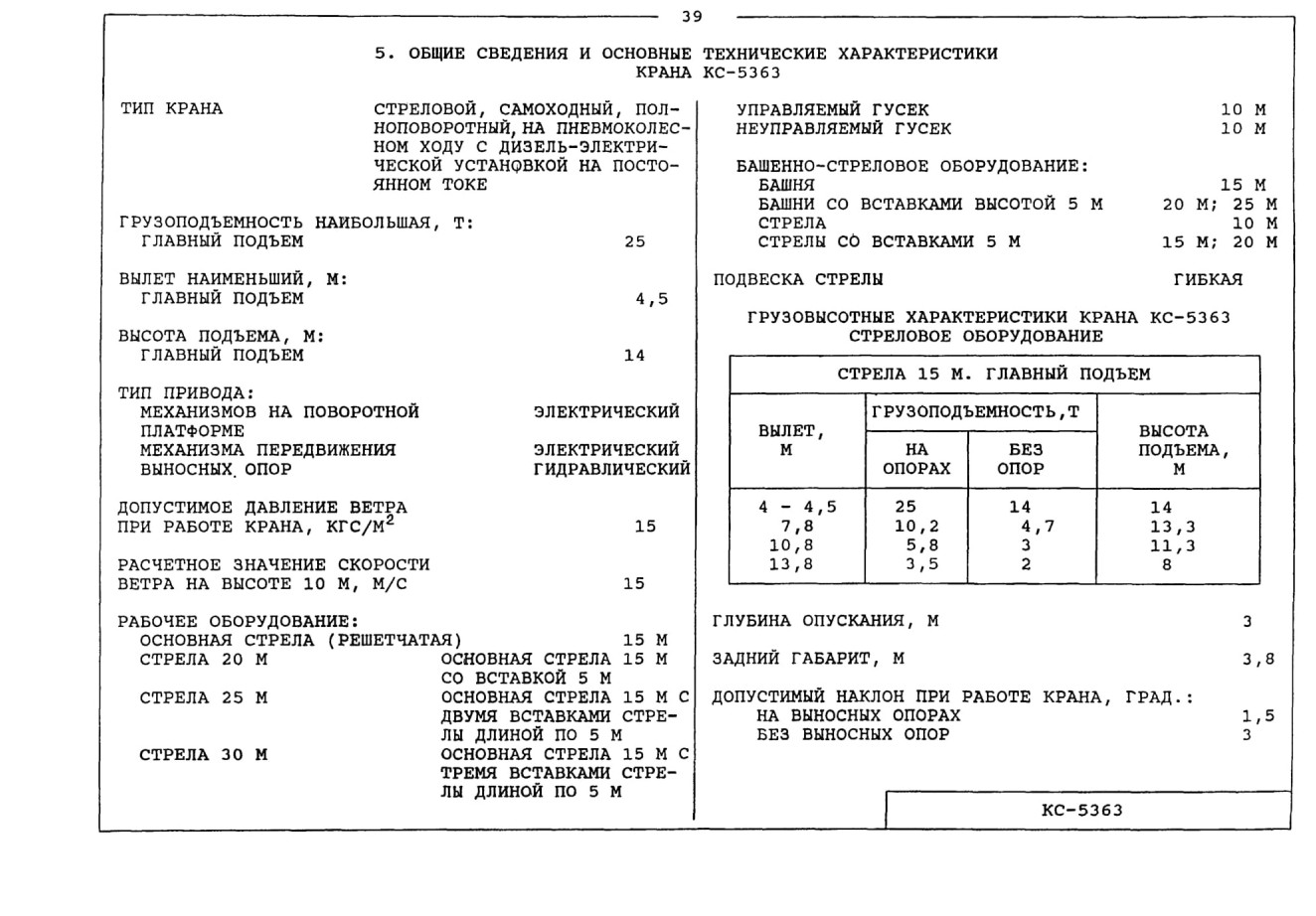

5. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-5363

ПРИМЕЧАНИЯ: * ПЕРЕДВИЖЕНИЕ С ГРУЗОМ РАЗРЕШАЕТСЯ СО СТРЕЛОЙ БЕЗ ГУСЬКАj НАПРАВЛЕННОЙ ВДОЛЬ ПРОДОЛЬНОЙ ОСИ ХОДОВОЙ ЧАСТИ ПО ПЛОЩАДКЕ С ТВЕРДЫМ ПОКРЫТИЕМ И УГЛОМ НАКЛОНА НЕ БОЛЕЕ 3 ГРАД. ПРИ ЭТОМ МАССУ ГРУЗА НЕОБХОДИМО УМЕНЬШИТЬ НА 25% ОТНОСИТЕЛЬНО ГРУЗОВОЙ ХАРАКТЕРИСТИКИ ДЛЯ ДАННОГО ВЫЛЕТА БЕЗ ВЫНОСНЫХ ОПОР.

** ПРИ УСТАНОВЛЕННОМ НЕУПРАВЛЯЕМОМ ГУСЬКЕ ДОПУСКАЕТСЯ: ПОДЪЕМ ГРУЗОВ, НЕ ПРЕВЫШАЮЩИХ ГРУЗОПОДЪЕМНОСТЬ НА ВСПОМОГАТЕЛЬНОМ ПОДЪЕМЕ ОДНОВРЕМЕННО ГЛАВНОЙ' И ВСПОМОГАТЕЛЬНЫМИ ЛЕБЕДКАМИ# ПОДЪЕМ ГРУЗОВ ГЛАВНОЙ ЛЕБЕДКОЙ - В СООТВЕТСТВИИ С ТАБЛИЦЕЙ.

НАИБОЛЬШИЙ УКЛОН ПУТИ,

ПРЕОДОЛЕВАЕМЫЙ КРАНОМ, ГРАД. 15

НАИБОЛЬШАЯ СКОРОСТЬ ПОДЪЕМА-ОПУСКАНИЯ,

М/МИН:

ГЛАВНОГО КРЮКА ПРИ СТРЕЛЕ

ДЛИНОЙ 15 М, НЕ МЕНЕЕ 6

ВСПОМОГАТЕЛЬНОГО КРЮКА, НЕ МЕНЕЕ 30

СТРЕЛЫ, НЕ БОЛЕЕ 6

ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН 0,1 - 1,2

СКОРОСТЬ ПЕРЕДВИЖЕНИЯ КРАНА, КМ/Ч:

РАБОЧАЯ С ГРУЗОМ НА КРЮКЕ 1,7

ТРАНСПОРТНАЯ СО СТРЕЛОЙ 15 М 16

НА БУКСИРЕ СО СТРЕЛОЙ 15 М 25
УГОЛ ПОВОРОТА С ГРУЗОМ И БЕЗ ГРУЗА, ГРАД. 360 ДИЗЕЛЬ-ЭЛЕКТРИЧЕСКИЙ ПРИВОД
НА ПОСТОЯННОМ ТОКЕ

ДИЗЕЛЬ ЯАЗ-М-204А

МОЩНОСТЬ, КВТ 110

ГЕНЕРАТОР ПОСТОЯННОГО ТОКА ДК-309Б

МОЩНОСТЬ, КВТ 50

ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА А2-7 2-4

МОЩНОСТЬ, КВТ 30

РАБОТА КРАНА ОТ ВНЕШНЕЙ СЕТИ:

ТОК ТРЕХФАЗНЫЙ,

ПЕРЕМЕННЫЙ

НАПРЯЖЕНИЕ, В 220/380

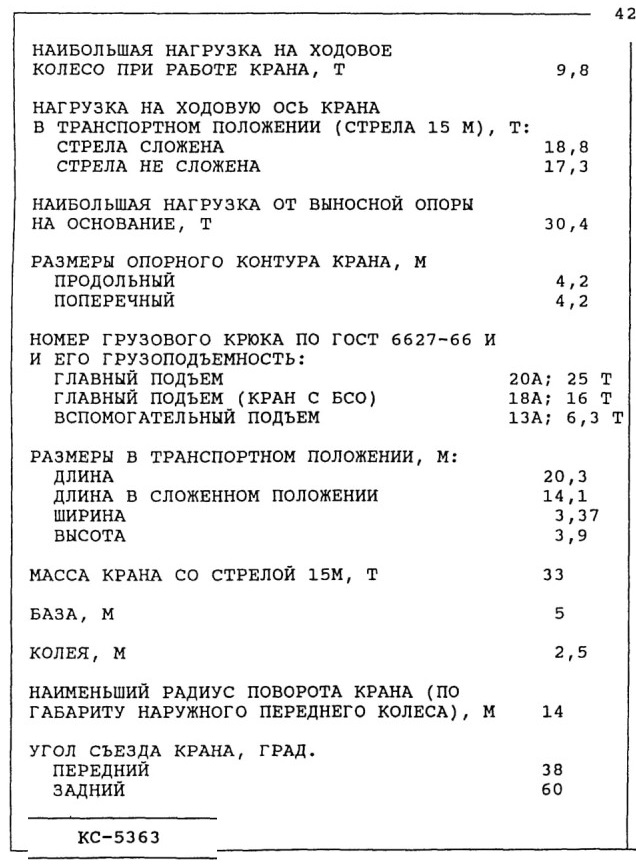

НАИБОЛЬШАЯ НАГРУЗКА НА ХОДОВОЕ

КОЛЕСО ПРИ РАБОТЕ КРАНА, Т 9,8

НАГРУЗКА НА ХОДОВУЮ ОСЬ КРАНА

В ТРАНСПОРТНОМ ПОЛОЖЕНИИ (СТРЕЛА 15 М) , Т:

СТРЕЛА СЛОЖЕНА 18,8

СТРЕЛА НЕ СЛОЖЕНА 17,3

НАИБОЛЬШАЯ НАГРУЗКА ОТ ВЫНОСНОЙ ОПОРЫ

НА ОСНОВАНИЕ, Т 3 0,4

РАЗМЕРЫ ОПОРНОГО КОНТУРА КРАНА, М

ПРОДОЛЬНЫЙ 4,2

ПОПЕРЕЧНЫЙ 4,2

НОМЕР ГРУЗОВОГО КРЮКА ПО ГОСТ 6627-66 И

И ЕГО ГРУЗОПОДЪЕМНОСТЬ:

ГЛАВНЫЙ ПОДЪЕМ 20А; 25 Т

ГЛАВНЫЙ ПОДЪЕМ (КРАН С БСО) 18А; 16 Т

ВСПОМОГАТЕЛЬНЫЙ ПОДЪЕМ 13А; 6,3 Т

РАЗМЕРЫ В ТРАНСПОРТНОМ ПОЛОЖЕНИИ, М:

ДЛИНА 20,3

ДЛИНА В СЛОЖЕННОМ ПОЛОЖЕНИИ 14,1

ШИРИНА 3,37

ВЫСОТА 3 ,9

МАССА КРАНА СО СТРЕЛОЙ 15М, Т 33

БАЗА, М 5

КОЛЕЯ, М 2,5

НАИМЕНЬШИЙ РАДИУС ПОВОРОТА КРАНА (ПО

ГАБАРИТУ НАРУЖНОГО ПЕРЕДНЕГО КОЛЕСА), М 14

УГОЛ СЪЕЗДА КРАНА, ГРАД.

ПЕРЕДНИЙ 38

ЗАДНИЙ 60

Графики грузоподъемности и высоты подъема крана со стреловым оборудованием

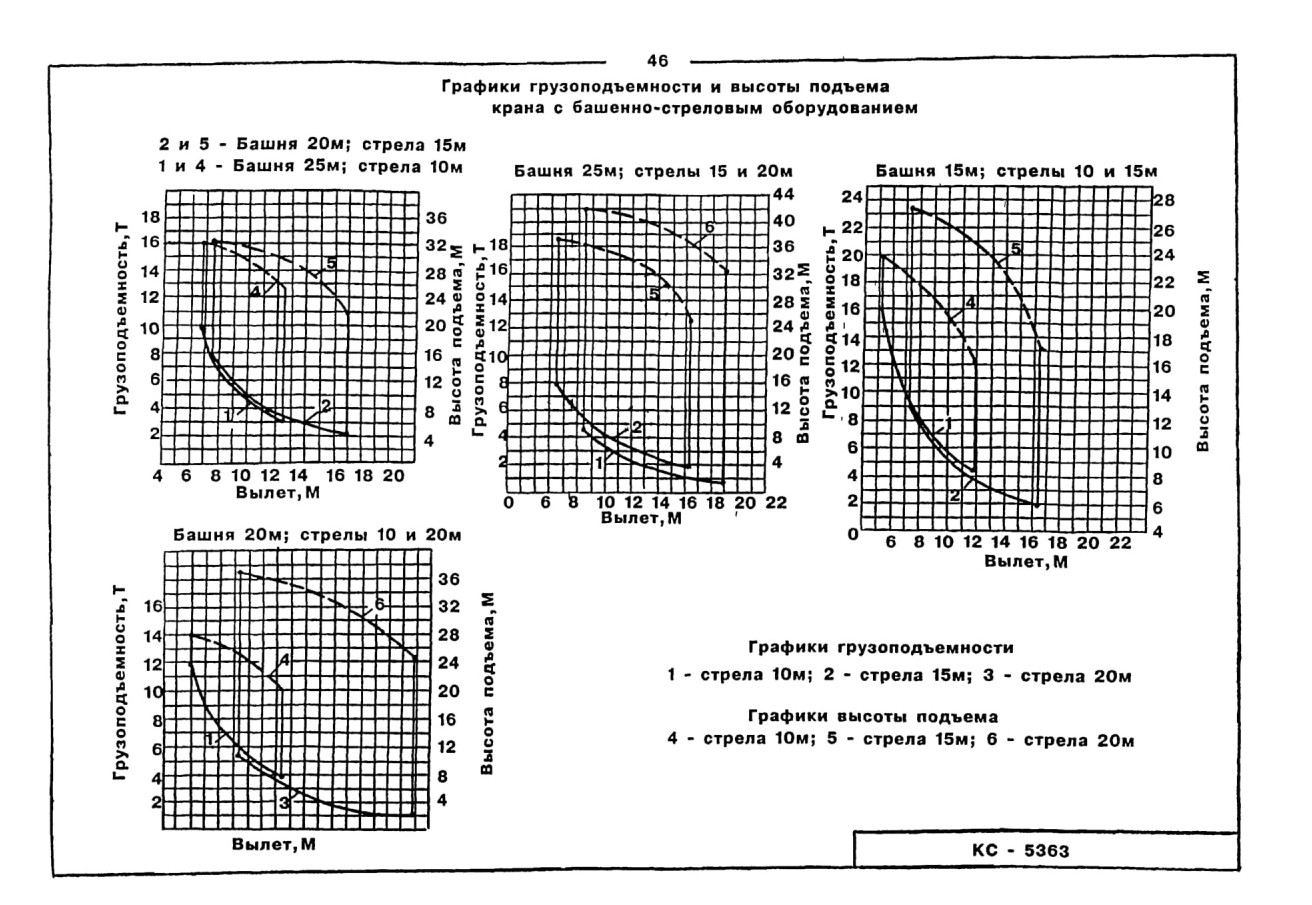

Графики грузоподъемности и высоты подъема крана с башенно-стреловым оборудованием
