5.6.5.2 ОГРАНИЧИТЕЛЬ ПОДЪЕМА СТРЕЛЫ АВТОМОБИЛЬНОГО КРАНА КС-3579

Ограничитель подъема стрелы, (рисунок В.40) предназначен для отключения гидроцилиндра подъема стрелы при крайнем верхнем ее положении.

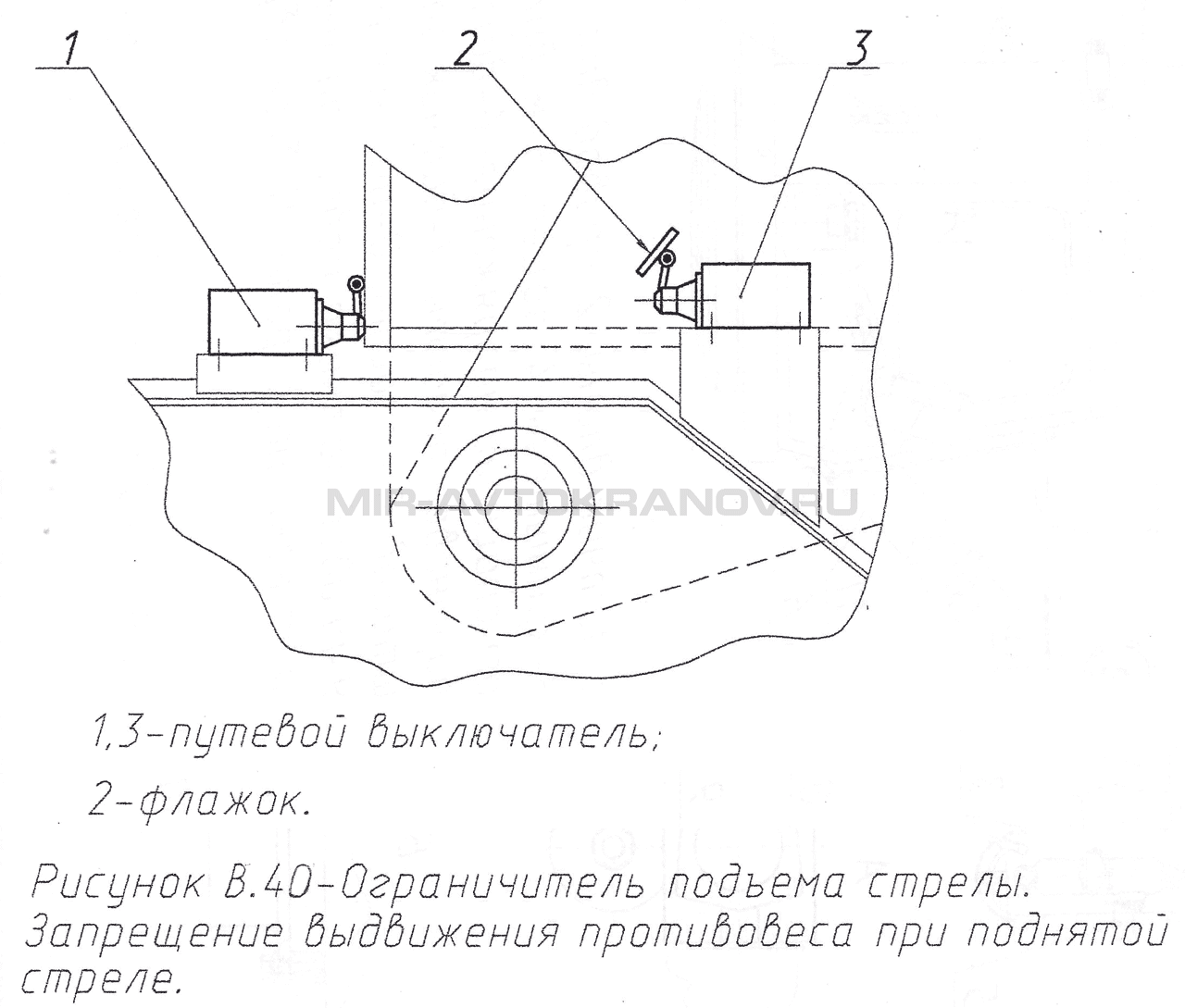

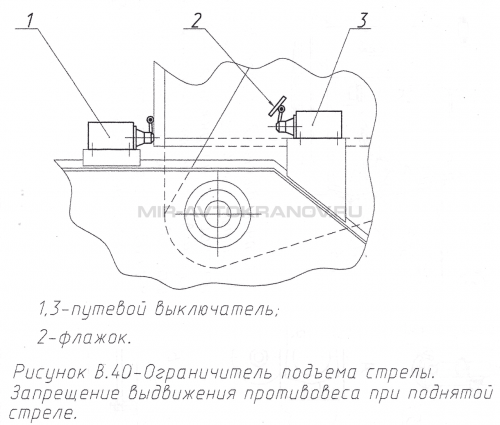

Рисунок В.40 Ограничитель подъема стрелы. Запрещение выдвижения противовеса при поднятой стреле

При крайнем верхнем положении стрелы флажок 2 размыкает контакты выключателя 1, обесточивая электромагнит гидрораспределителя РЗ (рисунок В. 19), разгружающего распределитель Р1 управления крановыми операциями.

При горизонтальном положении стрелы флажок 2 замыкает контакты выключателя 3, разрешая задвижение противовеса.
