VII. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА В ШАХТЕ

7.1. Измерение сопротивления заземляющего устройства должно производиться специально выделенными и обученными лицами. Результаты измерений оформляются протоколом (формы 3,4) в специальном журнале.

7.2. Измерение сопротивления стеканию тока в землю с главного заземлителя должно производиться не реже одного раза в год в сухое время года. Измерения- производятся согласно методике и схеме, приведенной в приложении 3.

7.3. Измерение сопротивления стационарных участков заземляющей магистрали должно производиться один раз в год. Измерения производятся согласно методике, приведенной в приложении 4.

7.4. Измерение сопротивления заземления стационарных электроустановок должно производиться не реже одного раза в шесть месяцев.

7.5. Измерение сопротивления заземления периодически передвижных электроустановок (трансформаторные подстанции, распредпункты и т.п.) должно производиться не реже одного раза в квартал. Измерение сопротивления заземления самоходных электрических машин должно производится не реже одного раза в месяц.

7.6. Измерение сопротивления заземления обязательно должно производиться перед пуском в эксплуатацию вновь установленной электроустановки, а также при передвижке или перемонтаже ее.

7.7. Измерение сопротивления заземляющего устройства должно выполняться

приборами типов М416, МС-08 или другими приборами, обеспечивающими

соответствующую точность измерений.

7.8. Применительно к каждому руднику должна быть составлена полная схема сети заземления с указанием характерных точек измерения сопротивления.

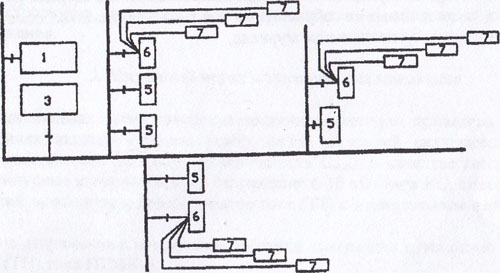

Примерная принципиальная схема заземления оборудования в руднике показана на рис. 7.1.

7.9. Все изменения в полной схеме сети заземления должны отмечаться в ней главным энергетиком рудника не позднее, чем на следующий день. Запрещается вносить изменения в полную схему сети заземления без разрешения главного энергетика рудника.
