VI. СОПРОТИВЛЕНИЕ СЕТИ ЗАЗЕМЛЕНИЯ В ШАХТЕ

6.1. Общее сопротивление сети защитного заземления в калийных рудниках определяется суммой, состоящей из сопротивления стеканию тока с главного заземлителя и сопротивления заземляющей магистрали до заземляемого объекта.

6.2. Общее сопротивление сети заземления, измеренное как у наиболее удаленных от главных заземлителей, так и у любых других электроустановок, не должно превышать 10 Ом.

Для калийных рудников Верхнекамского месторождения эта величина сопротивления сети заземления установлена Комитетом Госгортехнадзора СССР (письмо № 09.209/311 от 30 сентября 1970 г.) и допускается при токе однофазного замыкания на землю в сети б кВ, не превышающем 6 А.

6.3. Допускается превышение током однофазного замыкания на землю в сети бкВ величины 6А при снижении общего сопротивления сети заземления в соответствии с графиком, приведенном на рис. 6.1.

В соответствии с требованиями ПУЭ в сети 6 кВ величина тока однофазного замыкания не должна превышать 30 А, при этом сопротивление сети заземления должно быть не более 2 Ом.

6.4. Измерение тока однофазного замыкания на землю а сети 6 кВ необходимо производить не реже 1 раза в год. Измерение рекомендуется производить по методике, приведенной в приложении I. Результаты измерения тока однофазного замыкания на землю, должны оформляться протоколом (форма I).

В электрических сетях 6 кВ, питающихся непосредственно от генераторов ТЭЦ, измерение тока однофазного замыкания на землю производится не реже одного раза в 5 лет службами ТЭЦ.

При изменении в течение года протяженности электрической сети 6 кВ определение тока однофазного замыкания необходимо производить не реже 1 раза в квартал расчётным путем по методике, приведенной в приложении 2. Результаты расчёта должны оформляться протоколом (форма 2).

6.5. Для измерения тока однофазного замыкания на землю в сети 6 кВ должна быть выделена специальная ячейка, оборудованная измерительными приборами и аппаратами, позволяющими производить периодические измерения тока однофазного замыкания в каждой фазе. Измерение тока однофазного замыкания производится специальной бригадой.

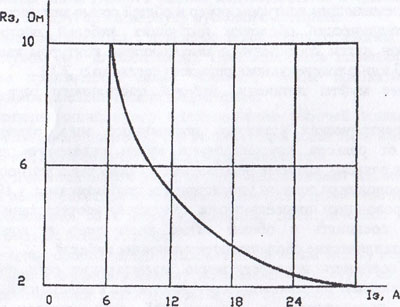

Рис. 6.1. Зависимость величины сопротивления заземления от тока короткого замыкания на землю в сети 6 кВ.
