3 ОПИСАНИЕ И РАБОТА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ПУСКАТЕЛЯ
ПВИТ-М
3.1 Перечень элементов и принципиальная электрическая схема пускателя
представлены в приложении А,
ВНИМАНИЕ: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МОЖЕТ КОМПЛЕКТОВАТЬСЯ ТОЛЬКО
СХЕМОЙ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ К ПУСКАТЕЛЮ В СООТВЕТСТВИИ С ЗАКАЗОМ
НА ПОСТАВКУ.

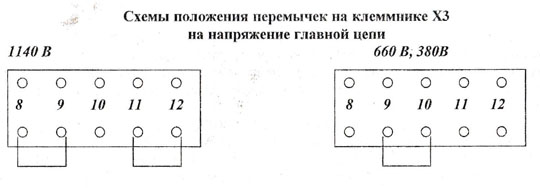

3.6 Переключение напряжения срабатывания БКИ-Т на панели блоков для
исполнений пускателя с блоком БМИТ (ПВИТ-МВК-3, ПВИТ-МВРК-3)
производится тумблером SA2.
3.7 Описание работы схемы электрической принципиальной пускателя:
С вакуумным контактором КМ17Р37 (пускатель ПВИТ-320МВ-3), или
КМ17Р35 (пускатель ПВИТ-250МВ-3),
с КРМ-250 (пускатель ПВИТ-250М-3)
3.7.1 При включении разъединителя Q с трансформатора напряжения ТЗ
подаётся напряжение на блоки управления и защиты БДУ-Т, БКИ-Т, БТЗ-Т и
на мосты диодные VI и V2. При нажатии кнопки «ПУСК» поста дистанционного
управления срабатывает блок БДУ-Т и своим замыкающим контактом АЗ
включает промежуточное реле К4. Замыкается контакт К4.2, подается
выпрямленное напряжение 36 В на катушки контактора. Контактор включается
и своим замыкающим контактом подает напряжение на катушку форсировочного
реле КЗ. Реле КЗ своим размыкающим контактом КЗ.4 разрывает цепь
форсировки, и катушка контактора подключается на выпрямленное напряжение
удержания 8 В или 5 В для контактора КМ17Р35, обеспечивая надежное
включение контактора. При включении контактора подается напряжение через
главные контакты К1.1 на клеммы электродвигателя. Контакт К1.5
обеспечивает подхват блока БДУ-Т.
Отключение пускателя происходит нажатием на кнопку «СТОП». При этом
отключается реле блока БДУ-Т, которое своим замыкающим контактом АЗ
отключает промежуточное реле К4, а оно своим контактом К4.2 отключает
контактор К 1.1. Схема возвращается в исходное состояние.
Включенный в цепь управления диод V, встроенный в пост управления,
исключается из схемы, и пускатель отключается.
С вакуумным контактором КВР-1Д4-А
3.7.2 При включении разъединителя Q с трансформатора напряжения ТЗ
подается напряжение на блоки управления и защит БДУ-Т, БКИ-Т, БТЗ-Т. При
нажатии кнопки «ПУСК» поста управления срабатывает блок БДУ-Т и своим
контактом АЗ включает реле К4. Замыкается контакт К4.2, и подается
переменное напряжение 110В через блок управления, встроенный в
контактор, на катушки контактора. Для пускателя с контактором
КВР-1,14-630-А - переменное напряжение 220 В. Включаются главные
контакты контактора, и подается напряжение на клеммы электродвигателя.
3,8 Описание работы электрической принципиальной
схемы реверсивного пускателя
С вакуумными контакторами КМ17Р37 (пускатель ПВИТ-320МВР-3) или КМ17Р35
(пускатель ПВИТ-250МВР-3), с КРМ-250 (пускатель ПВИТ-250МР-3)
3.8.1 При включении разъединителя Q с трансформатора напряжения 'ГЗ
подается напряжение на блоки управления и защит и на мосты диодные VI и
V2. Подается напряжение на катушку реле Кб и замыкаются контакты К6.3 и
К6.4. При нажатии кнопки «ВПЕРЕД» поста управления срабатывает блок
БДУ-Т (АЗ) и своим замыкающим контактом включает промежуточное реле КЗ.
1. Замыкается контакт КЗ.2 и подается выпрямленное напряжение 36 В на
катушку контактора К 1.1. Контактор включается и своим размыкающим
контактом К 1.8 разрывает цепь питания катушки реле К6.1. Размыкаются
контакты К6.3 и К6.4, и катушка контактора подключается на выпрямленное
напряжение удержания 8 В или 5 В для контакторов КМ17Р35, обеспечивая
надежное включение контактора. При включении контактора подается
напряжение через главные контакты К1.2 на клеммы электродвигателя.
Контакт КЗ.З обеспечивает подхват блока БДУ-Т (АЗ).
Размыкающие контакты К1.4 и К3.4 исключают возможность включения
контактора К2.1 при включенном контакторе К1.1. При нажатии на кнопку
«НАЗАД» срабатывает блок БДУ-Т (А4) и своим замыкающим контактом
включает промежуточное реле К4.1.
Замыкается контакт К4.2., и подается выпрямленное напряжение 36 В на
катушку контактора К2.1. Контактор включается и своим размыкающим
контактом К2.8 разрывает цепь питания катушки реле К6.1. Размыкаются
контакты К6.3 и К6.4, и катушка контактора подключается на напряжение 8
В или 5 В, обеспечивая надежное включение контактора. При включении
контактора подается напряжение через главные контакты К2.1 на клеммы
электродвигателя. Контакт К4.3 обеспечивает подхват блока БДУ-Т (А-4).
Размыкающие контакты К2.4 и К4.4 исключают возможность включения
контактора К1.1 при включенном контакторе К2.1.
С вакуумными контакторами КВР-1Д4-А
3.8.2 При включении разъединителя Q с трансформатора напряжения ТЗ
подается напряжение на боки БДУ-Т, БКИ-Т, БТЗ-Т. При нажатии на кнопку
«ВПЕРЕД» срабатывает блок БДУ-Т (АЗ) и своим замыкающим контактом
включает промежуточное реле К4. Замыкается контакт К4.2, и подается
переменное напряжение 110 В на блок управления, встроенный в контактор,
на катушки. Включаются главные контак* ты контактора К1.1, и подается
напряжение на клеммы электродвигателя. Контакт КЗ.З обеспечивает подхват
блока БДУ-Т (АЗ). Размыкающие контакты К1.4 и К3.4 исключают возможность
включения контактора К2.1 при включенном контакторе К1.1.
При включении контактора К2.1 подается напряжение через главные контакты
К2.2 на клеммы электродвигателя. Контакт К4.3 обеспечивает подхват блока
БДУ-Т (А4). Размыкающие контакты К2.4 и К4.4 исключают возможность
включения контактора К 1.1 при включенном контакторе К2.1.
Аналогичным образом работает схема при нажатии кнопки «НАЗАД».
3.9 Дистанционное управление и токовые защиты обеспечивают блоки
управления БДУ-Т и защиты БТЗ-Т.
Контроль изоляции отходящих силовых цепей осуществляется блоком БКИ-Т.
ВНИМАНИЕ: В ПУСКАТЕЛЯХ С КОНТАКТОРАМИ КВР-1,14-А В
ЦЕПИ КОНТРОЛЯ ИЗОЛЯЦИИ УСТАНОВЛЕНЫ РЕЛЕРПЛ С ПНЕВМОПРИСТАВКАМИ ПВЛ-23М С
УСТАВКОЙ ВЫДЕРЖКИ ВРЕМЕНИ ПРИ ОТКЛЮЧЕНИИ (Г’) с.
В приложении Б приведено описание и работа блока БКИ-Т, в приложении В
описание и работа блока БТЗ-Т, в приложении Г описание и работа блока
БДУ-Т, в приложении Е - описание и работа блока БРУТ.
3.9.1 Защита от перенапряжений свыше 2,5 кВ при коммутации силовых цепей
вакуумным контактором осуществляется блоком ОПН.
3.10 Состав пускателя
3.10.1 Общий вид пускателя изображен на рисунках 1, 2. На рисунке 3
изображен общий вид пускателя с блоком БМИТ (исполнения ПВИТ-МВК-З,
ПВИТ-МВРК-3).
3.10.2 Пускатель состоит из следующих частей: быстрооткрываемой крышки
1, на которой смонтирована панель аппаратуры управления 10 (рисунок 12),
смотровых окон 2 и толкателей 3; корпуса 14 с задней крышкой 13,
являющегося основным несущим элементом конструкции, и состоящего из двух
отделений: основного 5 и разъединителя 9. На рисунке 12а изображена
панель аппаратуры для исполнений пускателя с блоком БМИТ.
На корпусе смонтированы две коробки: вводов 6 и выводов 7. Корпус
установлен на салазки 8. Для предотвращения открытия быстрооткрываемой
крышки, когда пускатель находится под напряжением, на корпусе
смонтировано блокировочное устройство 11.
Коробки вводов и выводов условно показаны на рисунках 4 и 5.
3.11 Устройство и работа блокировочного устройства
Конструкция блокировочного устройства пускателя схематично изображена на
рисунке 6 в отключенном состоянии разъединителя.
Ддя включения пускателя в работу с блокировочным устройством необходимо
выполнить следующие операции:
- ручкой 1 по часовой стрелке закрыть крышку пускателя, совместив паз А
с пазом пластины 7;
- повернуть по часовой стрелке рычаг 4 и ввести его до упора в паз А
ручки I и вывести из зацепления с блокировочным диском 6;
- ручкой разъединителя 2 включить разъединитель в положение 1 или 2, в
этом случае паз Б совмещается с фиксатором 5;
- утопить по часовой стрелке до упора фиксатор 5 в паз Б и поворотом
ручки 3 включить блокировочную кнопку из положения «СТОП» в положение
«СХЕМА». Световой индикатор HL5 горит.
Для отключения разъединителя из сети и открытия быстрооткрываемой крышки
все операции необходимо выполнить в обратной последовательности. При
этом световой индикатор HL5 должен погаснуть.
