2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКАТЕЛЯ ПВИТ-М
2.1 Основные технические характеристики
2.1.1 Основные технические характеристики в соответствии с номинальными
токами и номинальным напряжением главной цепи приведены в таблице 1.
Таблица 1
|
Типоисполнение пускателя |
Номинальный ток главной цепи, А |
Номинальное напряжение главной цепи, В |
Ток транзитной нагрузки, А |
Расчетная мощность управляемого электродвигателя, кВт |
Коммутационная способность |
|
|
Ток включения (амплитудное значение), А |
Ток отключения (действующее значение), А |
|||||
|
ПВИТ-630МВ-3 (630/400/250А) ПВИТ-630МВР-3 (630/400/250А) |
630 |
1140/660/380 |
63 |
930/540/314 |
8000 (при 1140В) |
5000 (при1140В) |
|
ПВИТ-400МВ-3 (400/250/125А) ПВИТ-400МВР-3 (400/250/125А) |
400 |
1140/660/380 |
63 |
590/342/200 |
6000/9000 |
3200/5000 |
|
ПВИТ-320МВ-3 (320/250/125А) ПВИТ-320МВР-3 (320/250/125А) |
320 |
1140/660/380 |
63 |
474/274/158 |
6000/9000 |
3200/5000 |
|
ПВИТ-250МВ-3 (250/125/63А) ПВИТ-250МВР-3 (250/125/63А) |
250 |
1140/660/380 |
63 |
370/214/123 |
5600/6900 |
3000/3750 |
|
ПВИТ-250М-3 (250/125/63А) ПВИТ-250МР-3 (250/125/63А) |
250 |
380 660 660/380 |
63 |
123 214 214/123 |
6900 (при 660В) |
3750 (при 660В) |
|
ПВИТ-125МВР-3 (125/63/32А) |
125 |
1140/660/380 |
125 |
185/107/62 |
2850/4600 |
1750/2850 |
|
Примечания: 1. ПВИТ-М-3, ГТВИТ-МВ-3 - нереверсивное типоисполнение пускателя с одним контактором. Включение и отключение электродвигателя - дистанционное. Установлен реверсивный разъединитель. 2. ПВИТ-МР-3, ПВИТ-МВР-3 - реверсивное типоисполнение пускателя с двумя контакторами. Включение и отключение электродвигателя - дистанционное. Установлен нереверсивный разъединитель. 3. По заказу потребителя, пускатель может быть изготовлен на токи B0A (ПВИТ-80МРК, ПВИТ-80МВРК), 160А (Г1ВИТ-160МВ, ПВИТ-160МВК, ПВИТ-160МВР, ПВИТ -160МВРК), о чем оговаривается в схеме электрической принципиальной и табличке-схеме к пускателю. 4. На типоисполнения пускателя с защитой от токов утечек на напряжение 36 В (блок БРУТ) - ПВИТ-МВУ-3, ПВИТ-МВРУ-3, типоисполнения с системой мониторинга (блок БМИТ) - Г1ВИТ-МВК-3, ПВИТ-МВРК-3 распространяются те же технические характеристики, что и приведенные в таблице 1 в соответствии с номинальными токами пускателя. 5. При изготовлении типоисполнения пускателя с соединителем СНВ в обозначение пускателя добавляется буква «Ш»: ПВИТ-MB Ш, ПВИТ-МВРШ. 6. Расчетная мощность управляемого электродвигателя приведена для номинальных токов главной цепи. 7. Значение коммутационной способности при напряжении главной цепи 380 В - не менее значений при напряжении 660В при соответствующих номинальных токах.
|
||||||

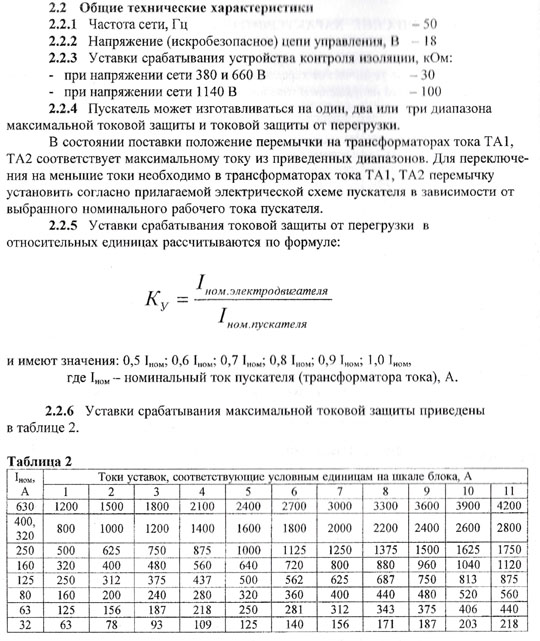

2.3 При изготовлении пускателей на три диапазона
токов на фирменной табличке пускателя в строке 1Н0М, наносится величина
максимального тока.
2.4 В пускателях ПВИТ-250МВ-3, ПВИТ-250МВР-3 и их модификациях могут
быть установлены контакторы КМ17Р35 или КТ12Р35М, или КВР-1,14~250-А.
В пускателях ПВИТ-320МВ-3, ПВИТ-320МВР-3, ПВИТ-400МВ-3, ПВИТ-400-МВР-3 и
их модификациях могут быть установлены контакторы КМ17Р37 или
КВР-1,14-400-А. По заказу потребителя в пускателях ПВИТ-80МРК
устанавливают контакторы КТУ-3000.В пускателях ПВИТ-80МВРК - контакторы
КМ17РЗЗ.
В пускателях ПВИТ-125МВР-3 могут быть установлены
контакторы КМ17РЗЗ или КВР-1Д4-125-А.
2.5 Для обеспечения нормальной работы контакторов, применяемых в
пуска-телях, необходимо строго соблюдать правила технического
обслуживания и проверки технического состояния контакторов в процессе
эксплуатации в соответствии с руководствами по эксплуатации на
контакторы (одно руководство на партию пускателей, поставляемых в один
адрес).
2*6 Пускатель обеспечивает работу в продолжительном,
прерывисто-продолжительном и повторно-кратковременном режимах.
Номинальная частота - 600 циклов включений-отключений (ВО) в час.
2.7 Вводные устройства силовых цепей обеспечивают присоединение и
взрывобезопасное уплотнение и гибких, и бронированных кабелей с учетом
возможности выполнения сухой разделки, а вводные устройства контрольных
цепей - только гибких кабелей.
Номинальные сечения жил кабеля и диаметры цилиндрических надрезов в
уплотнительном кольце приведены в таблице 3.
Таблица 3
|
Устройство для подключения кабеля |
Сечение жил кабеля, мм2 |
Диаметр цилиндрических надрезов в уплотнительном кольце, мм |
|
Силового |
||
|
Вводное |
70 - 150 |
36, 40, 44, 48, 52, 56, 60 |
|
Транзитное |
70 - 150 |
36, 40, 44, 48, 52, 56, 60 |
|
2 вывода к токоприемнику |
70-150 |
36, 40, 44, 48, 52, 56, 60 |
|
Контрольного |
||
|
4 вывода |
6-16 |
18,21,25,29 |
|
1 вывод |
1,5-4 |
11, 15, 19 |
2.8 Общий вид и габаритные размеры пускателя
приведены на рисунках 1, 2, 3.
2.9 Масса пускателя, кг, не более - 290.
2.10 Токоограничивающее действие силовой цепи пускателя эквивалентно 15
м гибкого кабеля сечением 50 мм2.
2Д1 Комплект ЗИП вложен в коробку вводов (см. рисунок 2).
