6.7.3ащита от пульсирующих токов (ЗПТ)

Назначение: Защита от пульсации токов предназначена для предупреждения разрушения агрегата «электродвигатель-механизм» при возникновении устойчивого пульсирующего момента на валу электродвигателя, величина которого превышает допустимое для рабочего механизма значение.

Описание:

Защита выявляет периодически действующую с частотой менее 25 Гц составляющую фазного тока, амплитуда которого превышает уровень допустимой пульсации в нормальном режиме. Составляющая тока вычисляется в относительных единицах (в %) за период пульсации Тмех.

Защита выполнена в трехфазном исполнении с контролем положения выключателя и действует на отключение или сигнал.

Запуск защиты происходит при превышении пульсацией фазного тока уставки допустимой пульсации, после чего через выдержку времени, заданную временной уставкой, происходит срабатывание защиты и формируется сигнал «ЗПТ» на отключение выключателя или сигнал (в зависимости от настроек), действующий на сигнализацию и блокировку включения выключателя.

При срабатывании защиты на отключение на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА ЗПТ», на лицевой панели блока мигает светодиод «ОТКЛ». Сброс сообщения производится кнопкой «СБРОС». Формируется аварийный протокол «ЗПТ».

При срабатывании защиты на сигнал на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА ЗПТ сигнал», включается светодиод «АВАРИЯ». Вводится блокировка последующего включения выключателя, которая выводится при исчезновении признака.

Светодиод отключается при исчезновении признака, сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «ЗПТ сигнал»

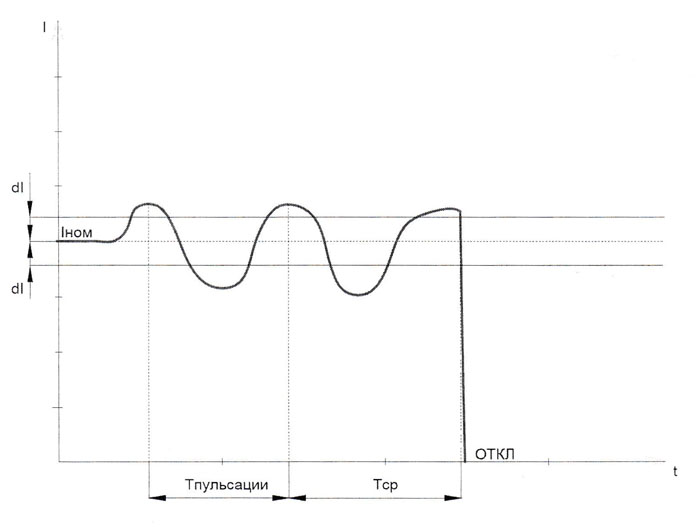

Пример работы ЗПТ приведен на рисунке. На валу двигателя появилась механическая пульсация, вызвавшая периодическую низкочастотную пульсацию тока. Амплитуда пульсации оказалась больше заданной уставки (уставка определяется в % к номинальному току). Период пульсации был задан по частоте вращения двигателя. Защита среагировала на пульсацию и после заданной выдержки времени подала команду на отключение.

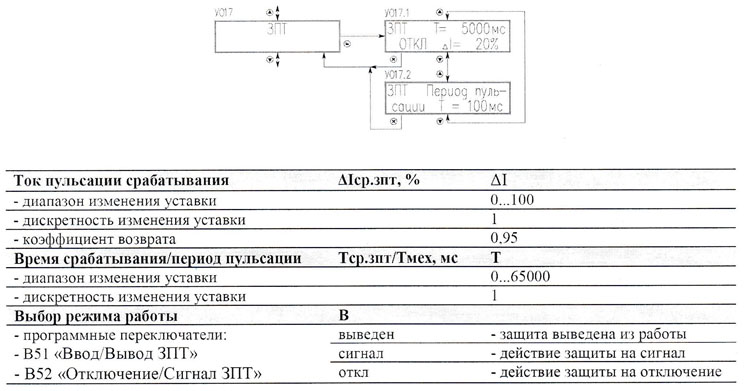

Уставки:

Уставка AI - максимально допустимая пульсация в процентах. Рекомендуется следующий алгоритм определения уставки:

1. Вывести защиту, провести пробный запуск.

2. В меню «Текущие параметры» определить текущее значение пульсации при нормальном рабочем режиме.

3. Выставить значение уставки в пределах 1,5 - 2 нормальных значения и ввести защиту.

Уставка Т - независимая выдержка времени, устанавливается из соображений отстройки от кратковременных пульсаций. Выбирается в зависимости от защищаемого механизма в пределах 3-10 секунд

Период пульсации Т - определяется по частоте вращения вала двигателя.

Ввод/вывод защиты производится программным переключателем «введен/выведен». Действие защиты на отключение либо сигнал задается программным переключателем откл/сиг.
