6.6. Защита повышенного напряжения (ЗПН)

Назначение: Защита от длительных превышений сетевым напряжением номинального значения.

Описание:

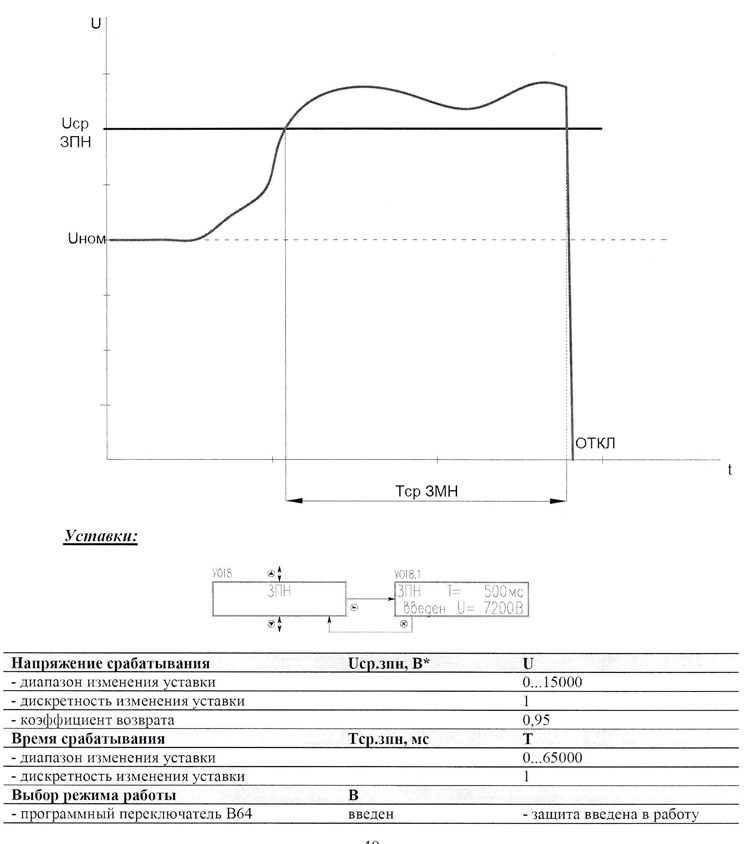

При превышении линейного напряжения сети Uab выше уставки напряжения срабатывания через выдержку времени, задаваемого временной уставкой, формируется сигнал «ЗПН» на отключение выключателя. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАТТШТА ЗПН», на лицевой панели мигает светодиод «ОТКЛ». Сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «ЗПН».
