26.3. Системы разработки с магазинированием руды

Системы разработки с магазинированием получили широкое применение при разработке жильных месторождений редких металлов и золота. Следует отметить, что в последние годы область распространения этих систем значительно расширилась за счет создания новых видов крепления.

Отличительней особенностью систем разработки с магазинированием руды является заполнение выработанного пространства отбитой рудой, которая служит для поддержания вмещающих пород или используется в качестве своеобразной платформы для рабочих. Во всех случаях после окончания выемки блока отбитую руду полностью выпускают. При использовании этих систем следует иметь в виду, что отбитая руда занимает больший объем, чем в массиве. Это следует учитывать при определении необходимого объема компенсационного пространства.

Разработка месторождений системами с магазинированием также предусматривает разделение этажей на блоки, которые, в свою очередь, разделяются на камеры и целики. Размеры блоков определяются прежде всего устойчивостью руды и вмещающих пород, а также мощностью залежи.

На рис. 26.6 показан вариант системы разработки с магазинированием и шпуровой отбойкой руды. Такой вариант применяется при разработке залежей мощностью от 0,8 до 5 м.

Подготовительные работы заключаются в проходке откаточного штрека, из которого через 40—60 м проходят восстающие до вентиляционного горизонта. Из откаточного штрека через 3—5 м проходят рудоспуски, верхнюю часть которых оформляют в виде приемных воронок, служащих для выпуска руды.

Очистные работы начинают у отрезного восстающего в нижней части блока. Выемку руды производят слоями в направлении снизу вверх. Высота слоя 1,5—2,5 м. В наклонном забое либо создают уступы (см. рис. 26.6), либо производят бурение

вдоль всей его наклонной поверхности. Бурение шпуров осуществляют бурильщики, находящиеся на отбитой и замагазинированной руде.

После отбойки очередного слоя производят частичный выпуск отбитой руды с таким расчетом, чтобы расстояние от поверхности отбитой руды до плоскости забоя составляло 2— 2,5 м.

Описанный вариант системы отличается простотой, однако нахождение бурильщиков на отбитой руде при обуривании наклонных забоев представляет определенную опасность, что и ограничивает применение этого варианта.

С целью повышения безопасности работ применяется система разработки с магазинированием и отбойкой руды шпурами из специальных выработок (рис. 26.7).

Достоинством этого варианта является то, что бурильщики при бурении шпуров находятся в специальных выработках — восстающих небольшого сечения. Вместе с тем наличие значительного числа таких выработок сдерживает широкое применение этого варианта.

Подготовительные работы включают проходку откаточного штрека 1 и рудных восстающих 5, соединяющих откаточный штрек с вентиляционным 4. В пределах блока проходят несколько буровых восстающих 3, расстояние между которыми определяется применяемым буровым оборудованием.

Очистные работы начинают с выемки первого слоя на уровне кровли откаточного горизонта. Для выпуска руды оборудуют специальные выпускные люки 6. Бурение шпуров 2, как уже

отмечалось, осуществляется из буровых восстающих. Отработка ведется в направлении снизу вверх. По мере продвигания забоя производится частичный выпуск руды.

При разработке мощных рудных тел системами с магазинированием отбойку руды целесообразно выполнять с помощью глубоких скважин, которые бурят из специальных выработок (рис. 26.8), расположенных в междукамерных целиках. При таком способе отбойки несколько ухудшаются показатели извлечения, но существенно возрастает производительность труда.

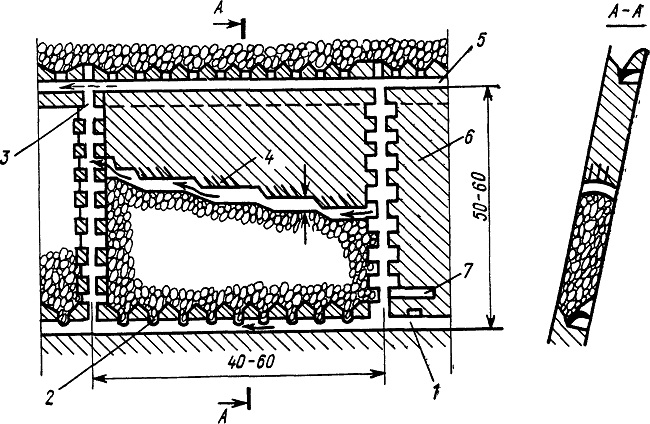

Рис. 26.6. Система разработки с магазинированием руды:
1 — откаточный штрек; 2 — рудоспуск; 3 — вентиляционный восстающий; 4 — шпур, 5 — вентиляционный штрек; б —заходка; 7 — подсечной штрек

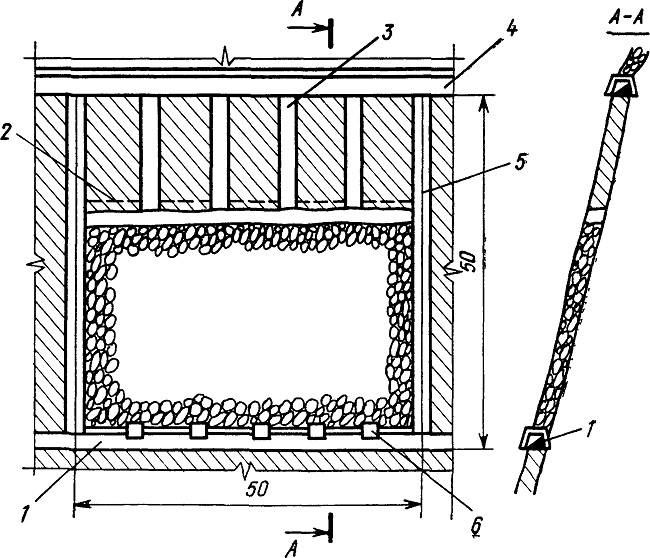

Рис. 26.7. Система разработки с магазинированием и отбойкой руды шпурами из специальных выработок

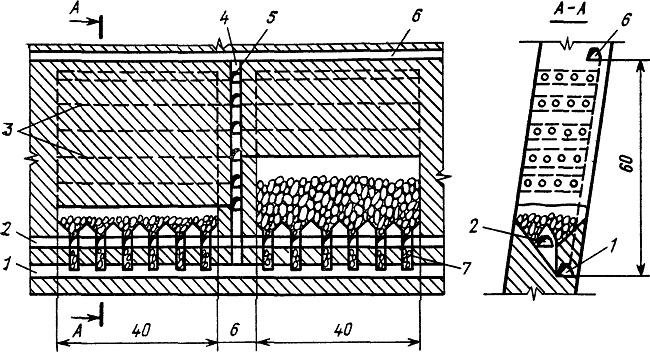

Рис. 26.8. Система разработки с магазинированием и отбойкой руды взрывными скважинами:
1 —откаточный штрек; 2 —штрек горизонта дробления; 3 — взрывные скважины; 4— восстающий; 5 — буровая камера; 6 — вентиляционный штрек; 7 — рудоспуск
