1.7. Типовые сечения разведочных восстающих и шурфов
Типовыми паспортами предусмотрена проходка прямоугольных восстающих
четырех типоразмеров, имеющих три отделения: ходовое, грузовое и
трубное. При проведении восстающего с помощью проходческого комплекса
типа КПВ минимальные размеры восстающего в свету должны составлять 1,9x2
-м. В табл. 1.4 даны размеры восстающих прямоугольного сечения для двух
способов проведения: обычного (буровзрывного с деревянных полков) и с
помощью комплекса типа КПВ.
На рис. 1.9 показано типовое сечение восстающего без крепи, пройденного
с помощью комплекса КПВ-1 и оборудованного лестничным, грузовым и
трубным отделениями.
Типовыми сечениями предусмотрено десять типоразмеров шурфов, шесть из
которых прямоугольного сечения, два квадратного и два круглого. Выбор
сечения шурфа осуществляют в зависимости от его глубины и устойчивости
пород. Стандартом (ОСТ 41-02-206—81) предусмотрены площади поперечного
сечения в свету и геометрические размеры шурфов. Площадь поперечного
сечения вчерне определяют с учетом площади, которую занимает крепь.
Толщину крепи рассчитывают, исходя из действующей нагрузки, по методике
Строительных норм и правил.
С увеличением глубины шурфа площадь поперечного сечения в свету
увеличивается. Шурфы глубиной до 10 м обычно имеют одно отделение, а при
глубине до 20 м могут быть с одним или с двумя отделениями. Более
глубокие шурфы разделяют на отделения. У шурфа с одним отделением
площадь поперечного сечения в свету составляет от 0,8 до 1,5 .м2, а при
наличии двух отделений площадь сечения равна 2; 3,2 (при глубине до 20
м)
и 4 м2 (при глубине до 40 м). Шурфы глубиной до 30
м имеют прямоугольное сечение (типа П-3,2) и размеры в свету 2,12Х Х1,5
м. Круглые шурфы глубиной до 10 м и площадью сечения 0,9 м2 с одним
отделением имеют диаметр в свету 1,08 м (тип Кр-0,9). При площади 1,5 м2
диаметр шурфа в свету составляет 1,38 м, а вчерне— 1,56 м.
Все шурфы прямоугольного или квадратного сечения крепят деревянной
венцовой крепью. Кроме того, применяют подвесную инвентарную
металлическую крепь с затяжкой стенок шурфа досками.
На рис. 1.10 показан шурф прямоугольного сечения
(тип П-1,5), закрепленный деревянной вендовой крепью, площадью в свету
1,5 im2. Разделение шурфа на отделения целесообразно только при ручной
погрузке породы в бадью 1. Для разделения отделений применяют прогоны 2,
которые распираются расстрелами 3 через каждые 1,5 iM. Расстрелы
обшивают досками 4 толщиной 20 мм. Такое сечение шурфа применяют до
глубины 20 м. При большей глубине площадь сечения шурфа следует
увеличивать до 4 м2. Для выхода из шурфа служит подвесная лестница 5.
ТАБЛИЦА 1.4
Вид крепи (способ
проведения)
Площадь
поперечного сечения, м2
Размер вчерне, мм
|Угол! наклона,
градус
Длина, ы
в свету
вчерне
длина
ширина
Без крепи (БВР с
полков)
Без крепи (КПВ-1)
2
2
2700
750
75—90
До 20
3,8
3,8
2000
1900
60—90
До 100
Сплошная венцовая (БВР
с полков) Сплошная венцовая
2,7
4,2
3180
1320
45—90
До 20 (при а>80°)
3,8
5,3
2360
2260
60—90
До 100

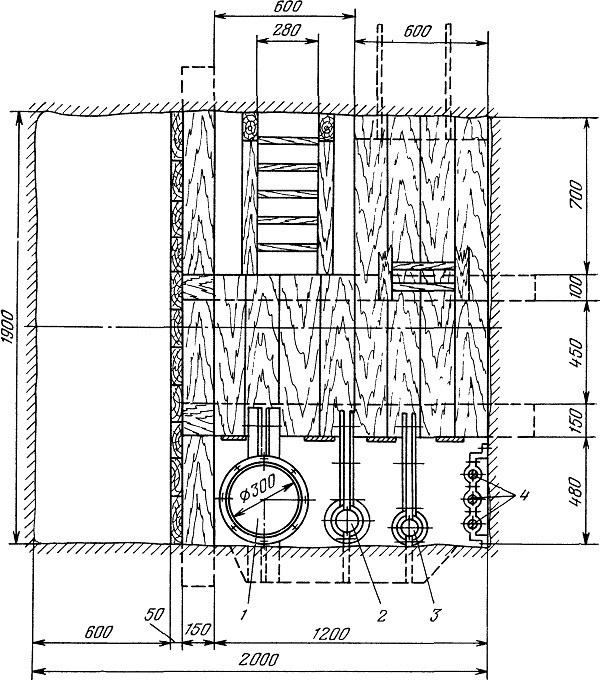

Рис. 1.9. Типовое прямоугольное сечение восстающего
без крепи, пройденного комплексом типа КПВ:
1—вентиляционный трубопровод; 2— труба для подачи сжатого воздуха; 3 —
водопроводная труба; 4 — электрические кабели

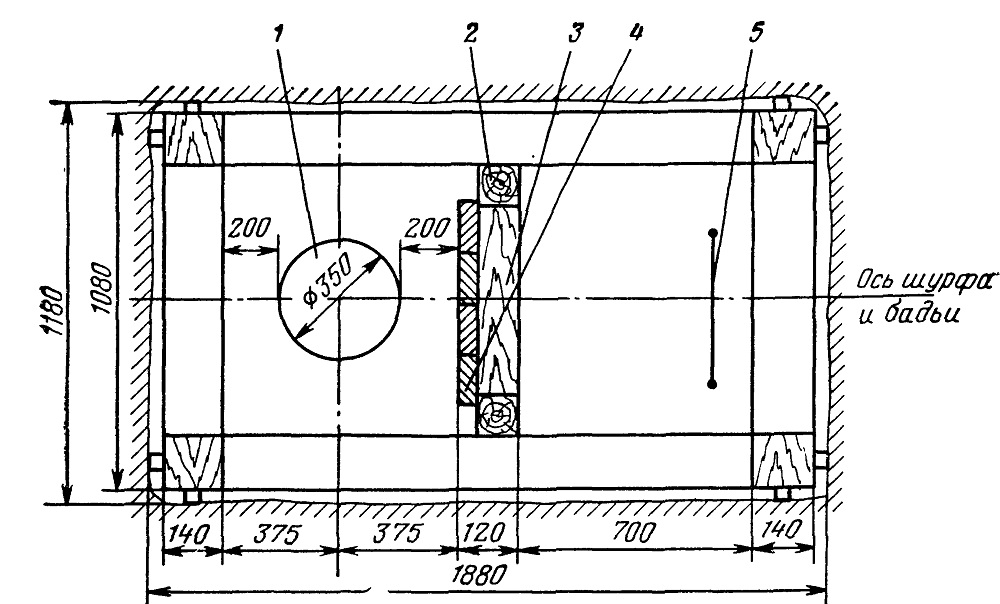

Рис. 1.10. Типовое прямоугольное сечение шурфа с
венцовой крепью
