1.6. Типовые сечения стволов разведочных шахт

Шахтный ствол является основным сооружением в общем комплексе подземных выработок и должен удовлетворять определенным требованиям, которые сводятся к следующим. Крепь ствола не должна деформироваться под давлением окружающих ее пород. В противном случае становится невозможной работа шахтного подъема в связи с искривлением проводников, направляющих движение шахтной клети. Срок службы ствола должен быть рассчитан на весь срок ведения геологоразведочных работ. Ствол должен обладать наименьшим сопротивлением движению воздуха, необходимого для проветривания подземных выработок. Наименьшее сопротивление имеют стволы круглой формы, закрепленные монолитной бетонной крепью.

ТАБЛИЦА 12

Кроме круглой, применяется и прямоугольная форма поперечных сечений. Геологоразведочные организации в настоящее время проходят в основном стволы сечением 12,7 м2 и более, в связи с тем что разведочные работы с помощью подземных горных выработок ведутся в основном на глубине до 300 мм. Проходят и более глубокие стволы — до 1000 м. Стволы глубиной более 100—150 м имеют обычно круглое сечение.

Стволы разведочных шахт прямоугольной формы крепятся сплошной венцовой деревянной крепью. Разработанные Гипро-геолстроем и утвержденные Мингео СССР типажи вертикальных стволов разведочных шахт прямоугольной формы с клетевым подъемом четырех типоразмеров приведены в табл. 1.2.

В практике горноразведочных работ стволы шахт I типоразмера проходят глубиной до 100 м. Стволы шахт II типоразмера сооружают глубиной до 200 м и IV типоразмера — до 300 м. Стволы шахт III типоразмера практически не применяются, так как при глубине более 100 м сооружать их затруднительно при наличии больших водопритоков и невозможности использования подвесных насосов из-за небольшой площади сечения ствола.

Выпускаемые в настоящее время неопрокидные шахтные клети имеют другие типоразмеры: 1НВ140-2,2, рассчитанная на вагонетку ВГ-0,7-600, и 1НВ200-4Д) для вагонеток ВГ-1,2-600 и ВГ-1,2-850. Поэтому при определении размеров ствола в свету для клети 1НВ-200-4,0 следует делать припуск на 100 мм. Для вагонеток ВГ-1,3 и ВГ-1,4 следует применять клеть 1НВ255-3,2, которая имеет ширину 1020 ,мм и длину 2250 мм. Типовое сечение ствола прямоугольной формы показано на рис. 1.7, а круглой формы — на рис. 1.8.

Из-за малой площади сечения стволов (до 14,2 м2) невозможно механизировать процесс уборки породы грейферными грузчиками.

Типоразмеры стволов круглой формы приведены в табл. 1.3.

В последнее время при сооружении стволов разведочных шахт проходят также стволы диаметром в свету 5 и 5,5 м, которые оборудуются клетями 1НВ255-3,2.
Для выбора типового ствола необходимо знать производственную мощность геологоразведочного предприятия, под которой понимают определенный проектом максимальный годовой объем проходки горноразведочных выработок.

ТАБЛИЦА 1.3

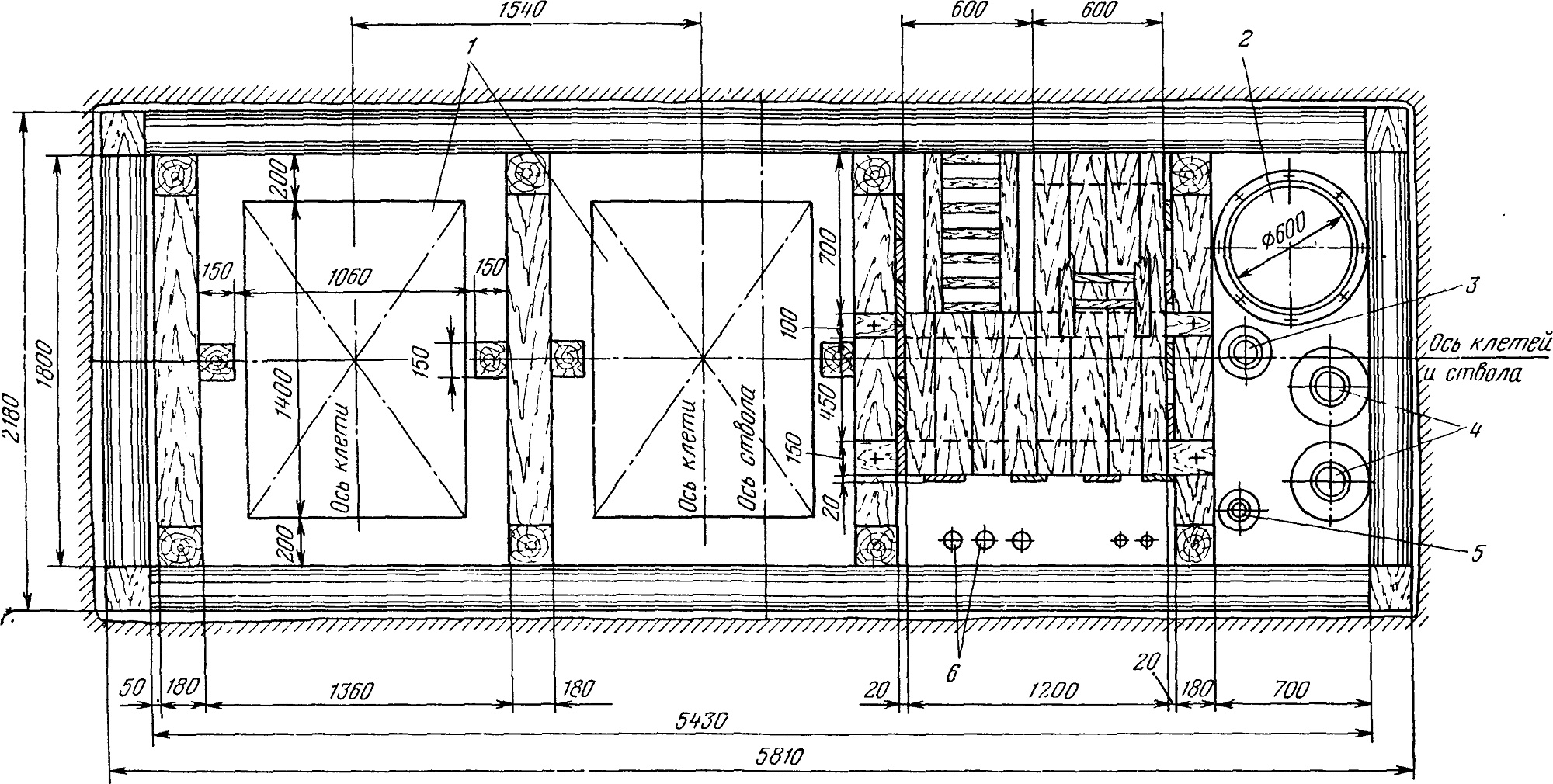

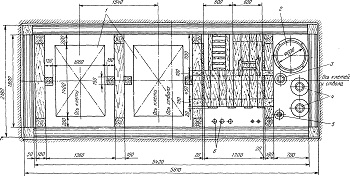

Рис. 1.7. Типовое прямоугольное сечение ствола разведочной шахты площадью 14,2 м2:
7 — шахтные клети; 2 — вентиляционный трубопровод; —трубопровод для подачи сжатого воздуха; 4 — трубы для водоотлива; 5 — трубопровод водоснабжения; 6 — электрические кабели

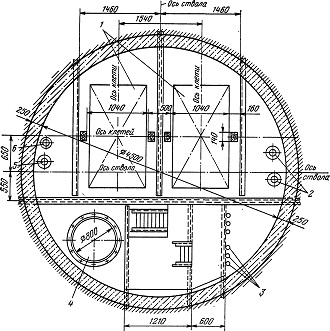

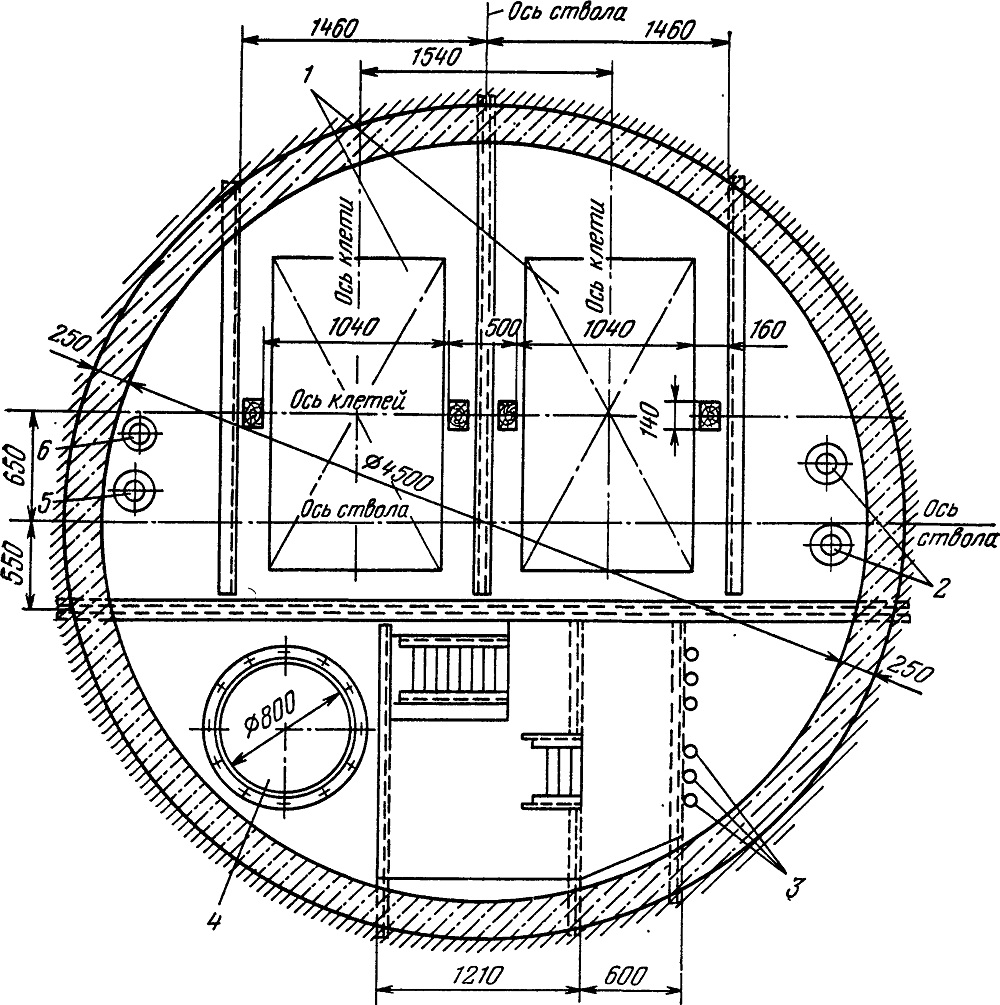

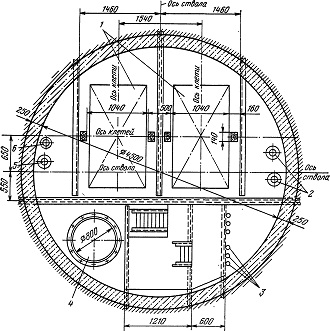

Рис. 1.8. Типовое круглое сечение ствола разведочной шахты диаметром 4,5 м:
1 — шахтные клети; 2 — трубы для водоотлива; 3 — электрические кабели; 4 — вентиляционный трубопровод; 5 — труба для подачи сжатого воздуха; 6 — трубопровод водоснабжения
