Самоходная буровая установка УКБ-12/25С
В районах, доступных для автотранспорта, может быть использована
самоходная установка УКБ-12/12С, смонтированная на автомобиле УАЗ-469Б
(рис. 1.5). Станок, используемый в самоходной установке, полностью
унифицирован с базовой моделью. В нем изменена лишь конструкция рамы, на
которой смонтирована стойка с механизмом подачи и вращателем. В кузове
автомобиля предусмотрена металлическая платформа, на которой крепятся
станок и насос МБ1-25/16.
Для приведения стайка в рабочее положение ослабляют
крепление рамы 12, выдвигают станок по направляющим полозьям до упора
таким образом, что ось шпинделя вращателя 8 оказывается за пределами
площадки автомобиля. Затем устанавливают стойку 5 в рабочее положение,
фиксируют ее подкосом 2, подводят под раму кронштейн 9, крепят станок
зажимами и вывешивают установку на откидных винтовых домкратах 10.
На автомобиле, кроме станка, размещаются насосная установка НБ1-25/16,
комплект бурового инструмента, запасных частей, запас горючего.

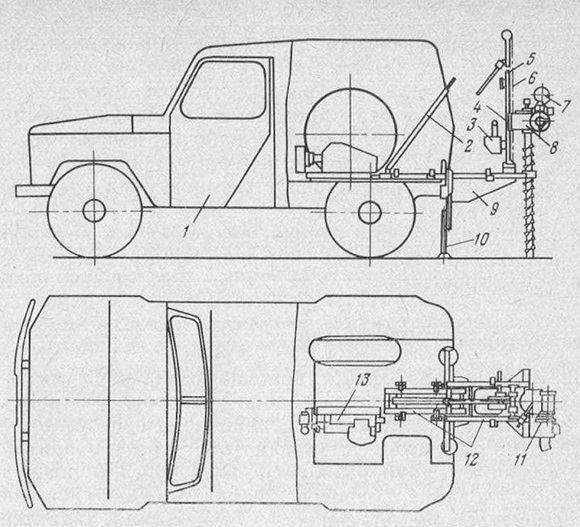

Рис. 1.5. Самоходная буровая установка УКК-12/25С:
1- автомобиль; 2 —подкос; 3 — лебедка; 4 — каретка; 5 — направляющая стойка; б — цепь; 7 — бензобак; 8 — вращатель; 9 — откидной кронштейн; 10 — домкрат; 11- приводной двигатель; 12 — рама; 13 — буровой насос

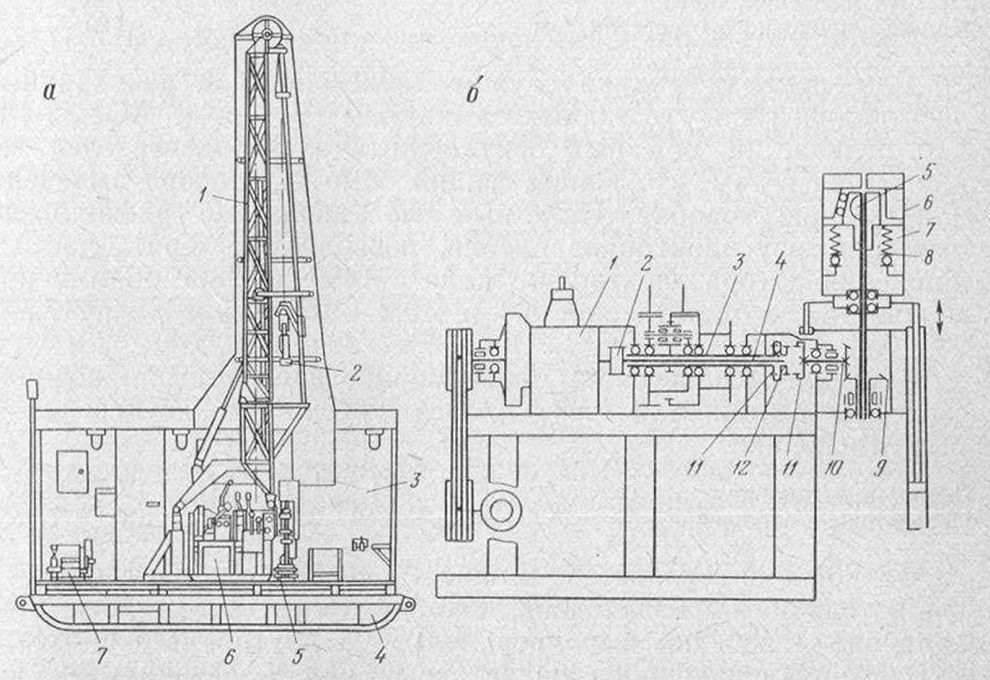

Рис. 1.6. Буровая установка УКБ-50/100 (а) и ее кинематическая схема (б)
