8. Изображение основных форм и элементов рельефа Долины

Образование долин связано с деятельностью постоянных или временных водных потоков, а также ледников.

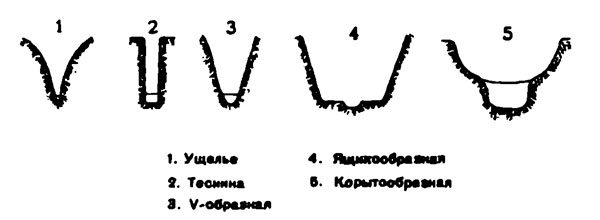

Наиболее характерными особенностями долины, которые нужно учитывать при картографировании, являются ее поперечный профиль и соотношение ширины и глубины. В соответствии с этим долины делятся на следующие основные типы: теснина, ущелье, каньон, V-образная, ящикообразная и корытообразная (рис. 26).

Рис. 26. Типичные профили долин

Рис. 27. а—теснина; б—каньон; в—V-образная долина

Тесниной называется глубокая, очень узкая долина с отвесными, местами нависшими склонами (рис. 27а).

Каньоном называется глубокая узкая долина с очень крутыми склонами, часто падающими уступами книзу (рис. 276).

Долины корытообразной формы, обработанные горными ледниками, называются трогами.

V-o б р а з н о й называется глубокая долина с крутыми склонами выпуклой или прямой формы и узким дном (рис. 27в).

Все перечисленные типы долин характерны для горных стран. Дно их нередко полностью занято руслом или сопровождается узкой поймой.

Долины V-образной формы широко распространены н на равнине, где они по своему происхождению представляют типичные эрозионные образования.

К V-образным долинам относятся также и овраги (рис. 17,18,19); небольшой зарождающийся овраг называется промоиной.

Ящикообразной (пойменной) называется долина с широким долинным ложем, обусловленным длительным действием боковой эрозии или интенсивным накоплением отложений на дне долины, и резко выраженной подошвой склонов. Этот тип долин наиболее распространен на равнинах.

Иногда на протяжении одной реки можно наблюдать чередование участков долины V-образной и ящикообразной формы.

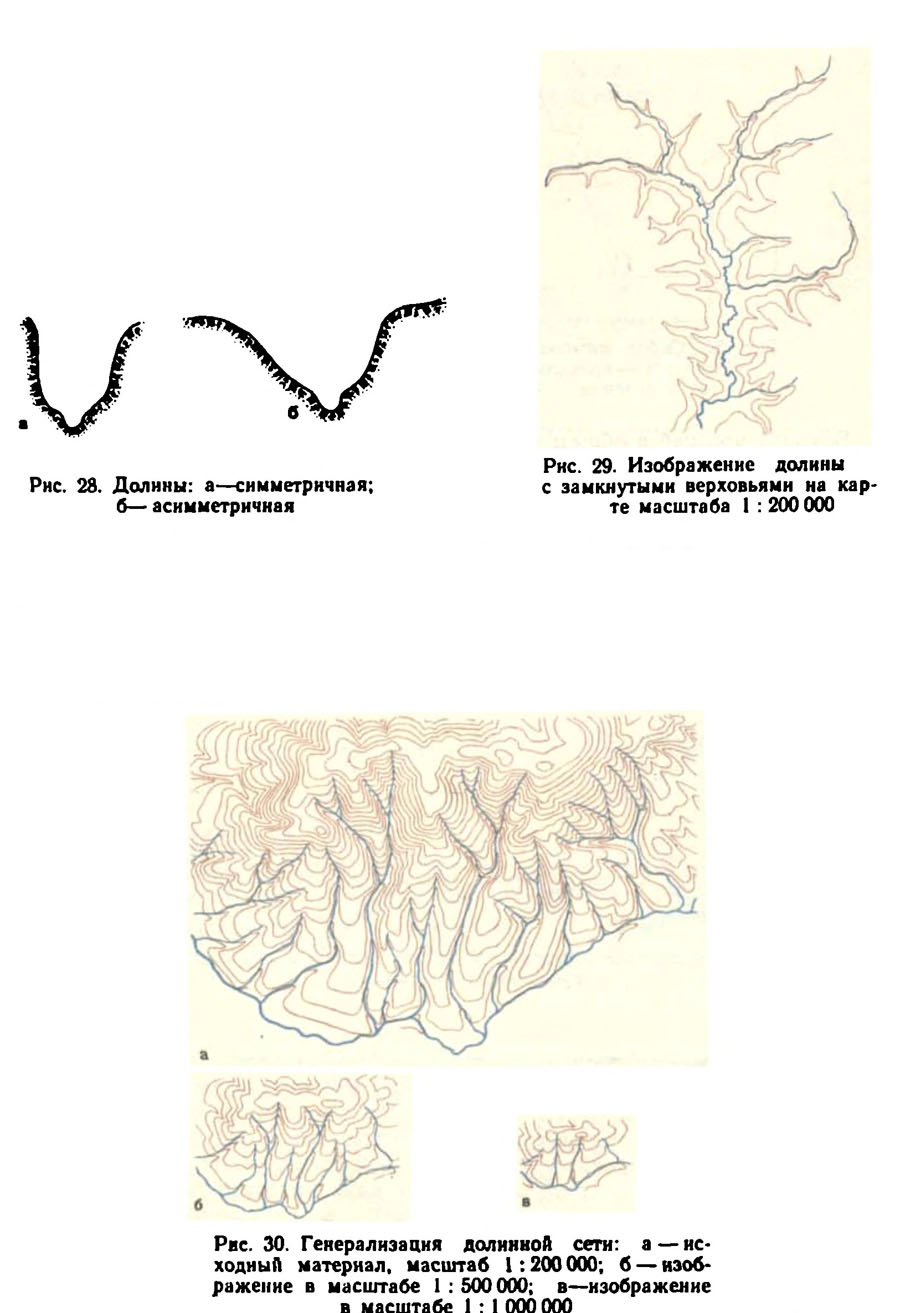

По крутизне противолежащих склонов различают симметричные и асимметричные долины. У первых склоны примерно одинаковой крутизны, у вторых один склон круче другого (рис. 28). По характеру верховьев различают долины с замкнутыми (рис. 29) и с открытыми верховьями (открытые долины —рис. 35а).

От правильного изображения долин зависит правильность изображения большинства типов рельефа. Объясняется это тем, что речные долины

встречаются всюду, так как всюду значительную роль в образовании форм рельефа играют поверхностные водотоки.

При отборе долин необходимо точно отобразить характер долинной сети, ее относительную густоту, выделить главные и второстепенные долины. Отбор долин может быть значительно упрощен, если будет установлена существующая в природе связь между речной сетью и сетью долин. Характерные черты строения долинной сети должны сохраняться на картах всех масштабов. Если на исходном материале долинная сеть имеет решетчатое строение, то оно должно быть сохранено и на составляемой карте.

При отборе в первую очередь исключаются самые мелкие долины, а затем уже и более крупные. В тех случаях, когда верховья долин (балок, оврагов) имеют веерообразное строение, выделяются ответвления, являющиеся непосредственным продолжением главной долины (рис. 30).

Для сохранения существующего различия в густоте долинной сети, после нанесения крупных и средних долин должны быть даны также и мелкие. При этом не следует уравнивать густоту долинной сети разных участков, что нередко наблюдается на картах масштаба 1 :200 000 и мельче.

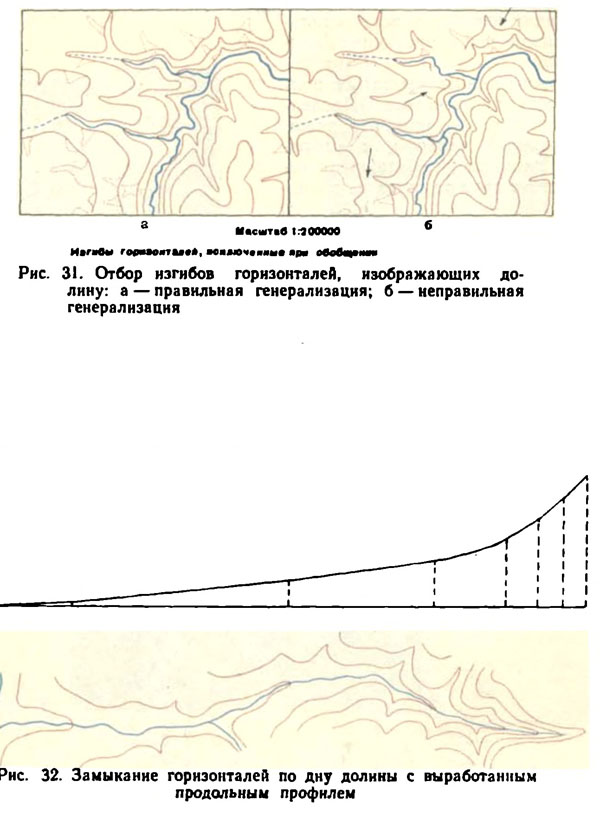

На составляемой карте должно быть сохранено различие в ширине и длине долин. Совершенно недопустимо в целях сохранения густоты долинной сети искусственное сужение показываемых на карте долин и разделяющего их пространства. Если относительные размеры долин сохранить не представляется возможным, то следует исключить при отборе мелкие соседние долины (рис. 30). Исключение изгиба одной горизонтали должно повлечь исключение соответствующих изгибов и всех остальных горизонталей, рисующих данную долину (рис. 31). Поэтому долины должны или показываться полностью или исключаться. Последнее особенно важно при изображении равнинного рельефа, где горизонтали, даже при небольших сечениях, отстоят друг от друга на значительном расстоянии, и их взаимная связь сравнительно слабо заметна.

Форма замыкания горизонталей по дну долин зависит от вида их поперечного профиля: для узких V-образных долин характерно замыкание под острым углом, для подковообразных — плавное и округлое, для ящикообразных — под прямым углом. В разных частях одной и той же долины форма поперечного профиля, а следовательно, и форма замыкания горизонталей, может изменяться. В верховьях, где реки врезаются в водоразделы, горизонтали, как правило, замыкаются под более острым углом,

чем в средней и устьевой частях долин. Вследствие боковой эрозии последние бывают всегда расширены и по этой причине замыкание горизонталей в них сравнительно округлое.
Боковой эрозией в общем случае обусловливается расширение долин от верховьев к устью, а горизонтали, огибающие долину, имеют вид кривой, суженной к верховьям и расширенной к устью (рис. 32). Исключение составляют долины не водно-эрозионного происхождения, например, троги, у которых верховье обычно расширено.
Расстояния между горизонталями по линии тальвега зависят от выработанное продольного профиля долины. Размывая русло и отлагая переносимый водой обломочный материал (песок, гальку и пр.), реки с течением времени стремятся выработать продольный профиль, близкий по форме к плавной кривой, крутизна которой уменьшается от верховьев к устью. В соответствии с продольным профилем расстояния между горизонталями по долине сверху вниз постепенно увеличиваются (рис. 32). При невыработанном профиле наблюдается чередование участков пологого и более крутого падения. Резкие перегибы продольного профиля передаются соответствующим уменьшением заложения между горизонталями, а также и специальными условными обозначениями (пороги, водопады).

У главных долин замыкание горизонталей по тальвегу всегда выше, чем у впадающих в нее боковых, так как продольный профиль у последних менее выработан и имеет большее падение.

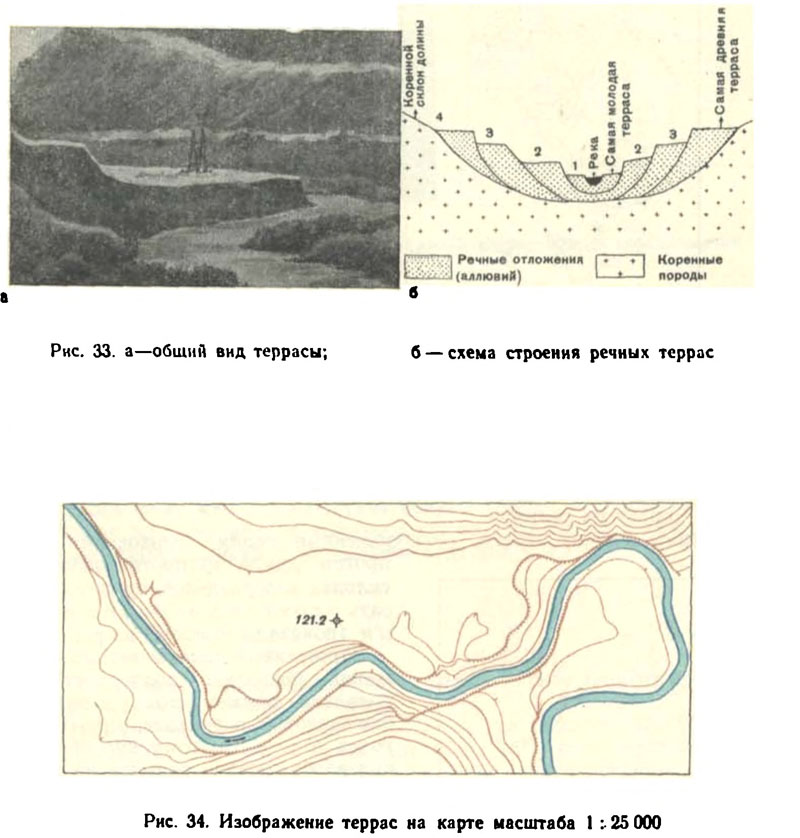

Существенным элементом речных долин являются террасы, представляющие собой горизонтальные или слабо наклонные площадки, остатки прежних днищ, протягивающиеся вдоль долин и придающие склонам ступенчатый вид (рис. 33а). Образование террасы относится к тому времени, когда река текла «а более высоком уровне (рис. 33 б). Высота реч-
ных террас, обычно, невелика, поэтому они могут быть изображены горизонталями в основном на картах масштабов 1: 10 000, 1 :25000 (рис. 34). На картах более мелкого масштаба для показа террас приходится прибегать к помощи специального условного знака.

Этим же условным знаком на картах крупного масштаба, преимущественно равнинных районов, показывают бровки; последние отделяют склоны водоразделов от более крутых склонов долин и не всегда могут быть четко выражены изгибами горизонталей. При изображении горного рельефа бровки хорошо передаются изгибами горизонталей (рис. 12 а).

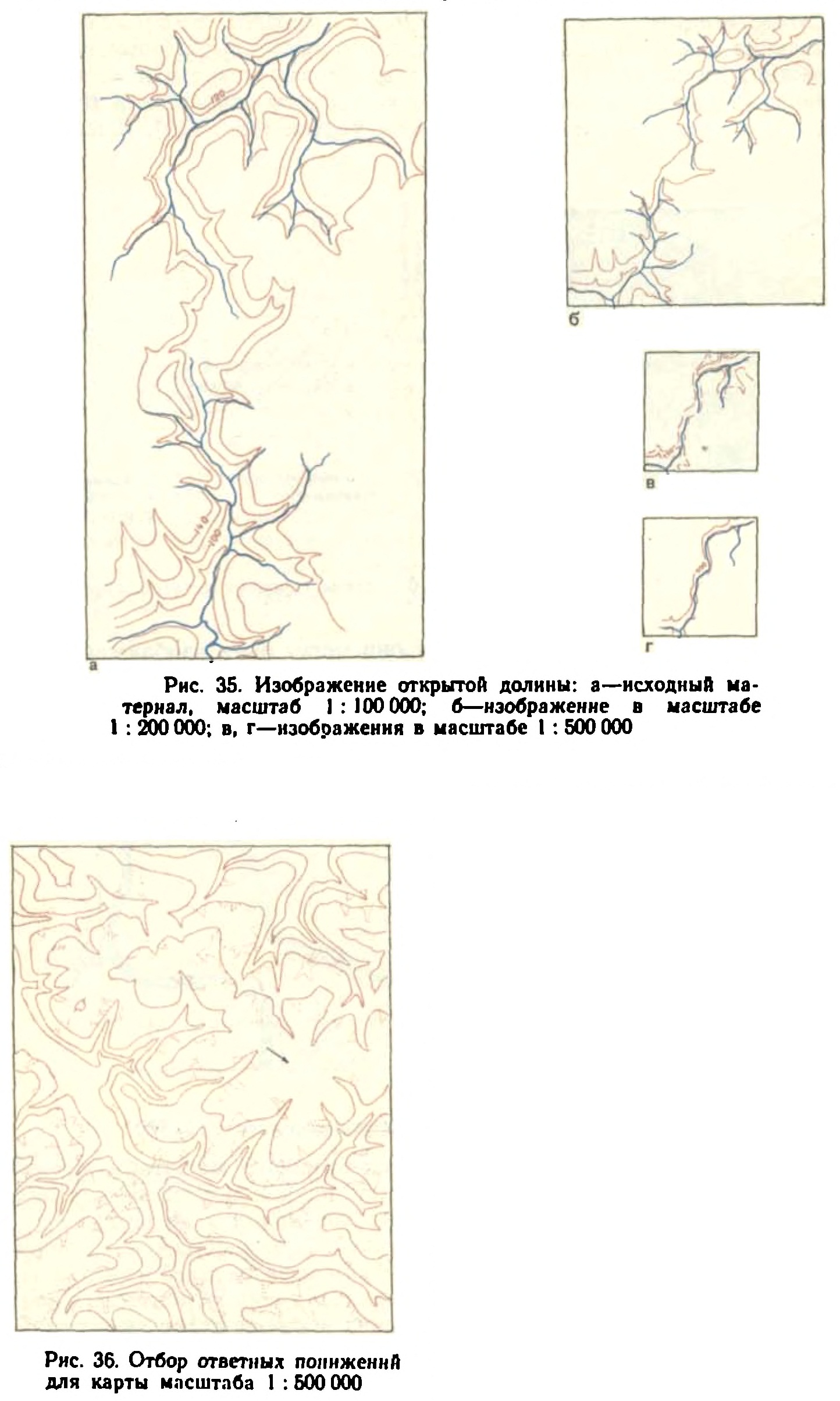

Сложные долинные образования (открытые долины), в которых водотоки текут в противоположных направлениях и имеют слабо выраженный водораздел, на картах масштаба 1:50000—1:200 000 изображаются с достаточной наглядностью (рис. 35а,б). На картах мелкого масштаба вследствие увеличения высоты сечения характер открытой долины может измениться, и она получит вид двух замкнутых долин. Чтобы сохранить характер открытой долины, следует или дать дополнительные горизонтали

(рис. 35в) или разорвать основные горизонтали в местах их замыкания по дну долины и соединить по склонам (рис. 35г). Выбор того или другого приема в каждом отдельном случае решается в зависимости от масштаба
карты и характера рельефа.

Долины, балки, овраги, расположенные своими верховьями друг против друга на противоположных склонах водоразделов, принято называть ответными понижениям и (показаны стрелкой на рис. 36).
Отчетливый показ ответных понижений позволяет подчеркнуть направление эрозии (стока) и положение седловин, перевалов, горных проходов и т. д. Поэтому при обобщении изображения рельефа на топографических картах необходимо выделять изгибами горизонталей ответные понижения (см. рис. 36).

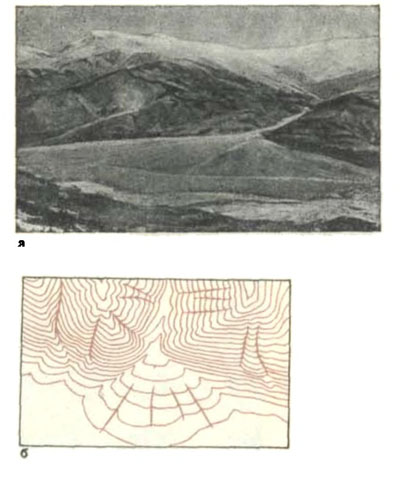

Отложеиия рек и потоков образуют в устьях долин, ущелий и оврагов так называемые конусы выноса различной величины и крутизны (рис. 37а), которые состоят из рыхлых наносов, вынесенных в устье водными потоками. Форма конуса выноса обыкновенно правильная полуконическая, с вершиной в ни жмем конце водотока. Поверхность конусов выноса часто бывает рессечена радиально расходящимися бороздами (руслами) временных потоков. Размеры конусов колеблются от совсем незначительных — в устьях ручьев и оврагов, до гигантских конусов выноса, на которых располагаются целые города. Иногда конусы выноса так сближаются между собой, что образуют предгорную наклонную равнину.

На картах крупного масштаба конусы выноса изображаются

достаточно отчетливо (рис. 37 б). Горизонтали, рисующие их, образуют плавный изгиб, обращенный выпуклостью в сторону, противоположную вершине долины (оврага), в устье которой находится конус выноса. Расстояния между горизонталями постепенно увеличиваются сверху вниз. Последнее объясняется характерной особенностью строения конусов, заключающейся в увеличении крутизны кверху.

Рассекающие конус борозды изображаются в зависимости от масштаба и ширины борозд незначительными изгибами горизонталей или условным знаком промоин.

На картах мелкого масштаба конусы выноса, за исключением очень крупных, как правило, не выражаются, но сохранение веера водотоков, рассекающих их, укажет на наличие этих конусов.

Рис. 37. а—конус выноса; б — изображение конуса выноса горизонталями
