Doosan Mega 200-V, Mega 200-VTC. Drifts- og vedligeholdelsesmanual (2002)

Mega 200-V

Mega 200-VTC

Drifts- og vedligeholdelsesmanual

022-00028ADM

S/N 1001 og op (Tier I & II)

September 2002

Daewoo forbeholder sig retten til hele tiden at forbedre produkterne for at levere det bedstmulige produkt

for markedet. Disse forbedringer kan indføres til enhver tid uden nogen forpligtelse til at udskifte dele på

allerede udleverede produkter. Det anbefales, at kunderne jævnligt kontakter deres forhandlere angående

aktuelle oplysninger vedrørende købt udstyr.

Denne dokumentation kan indeholde tilbehør og ekstraudstyr, som ikke findes i din maskines pakke.

Kontakt distributøren med hensyn til yderligere dele, som du har brug for.

Afbildninger, som benyttes i hele denne manual, bruges kun til at demonstrere det pågældende udstyr og

kan afvige fra den aktuelle komponent.

022-00028ADM

INDHOLDSFORTEGNELSE

Sikkerhed

1-1

Til operatøren af en Daewoo læssemaskine

1-1

Almene sikkerhedsgrundregler

1-2

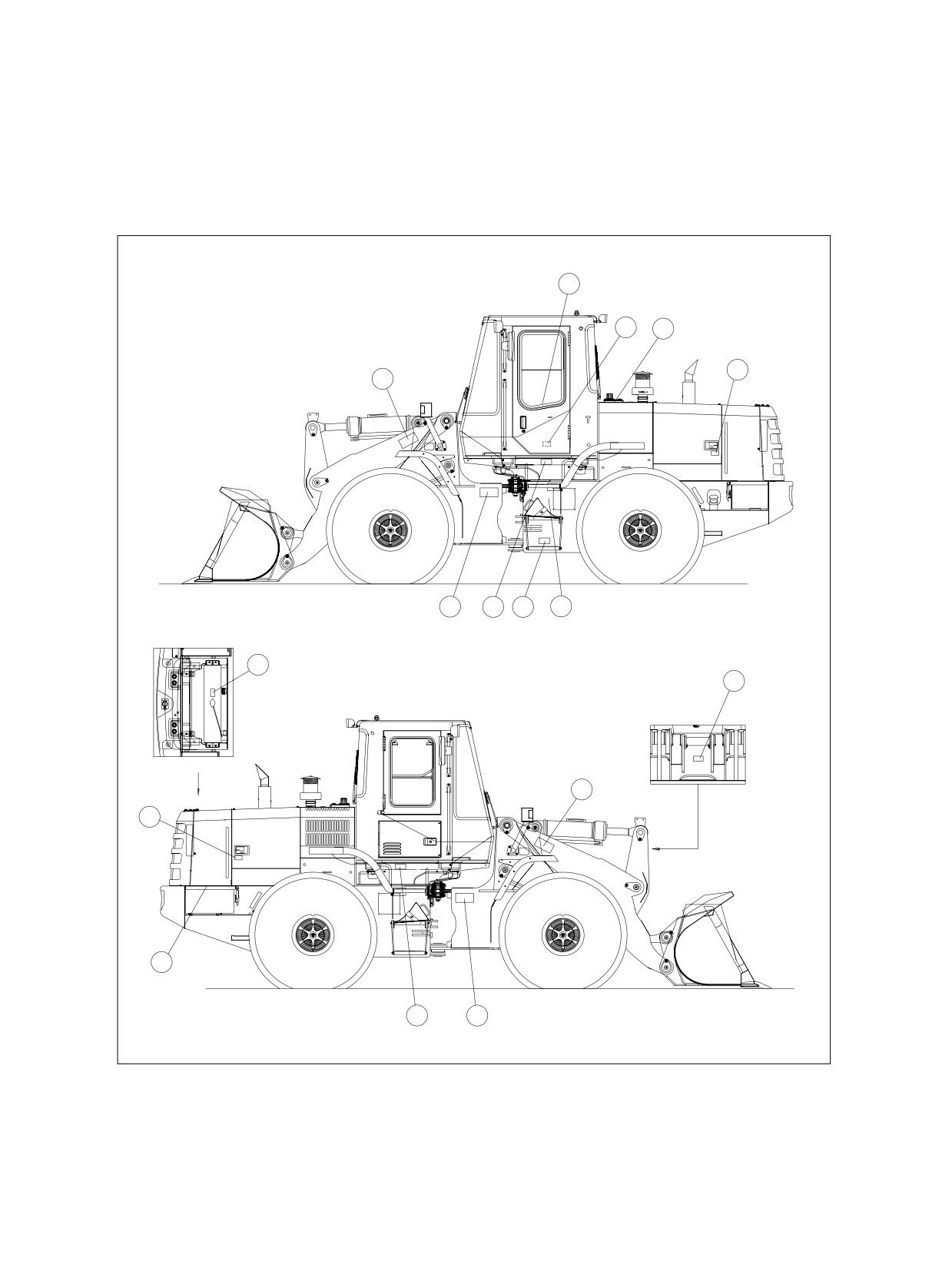

Placering af sikkerhedsmærkater

1-3

Ikke godkendte ændringer

1-10

Forsigtighedsregler på arbejdspladsen

1-10

Drift

1-12

Udstyr

1-17

Vedligehold

1-21

Forsendelse og transport

1-23

Betjeningselementer

2-1

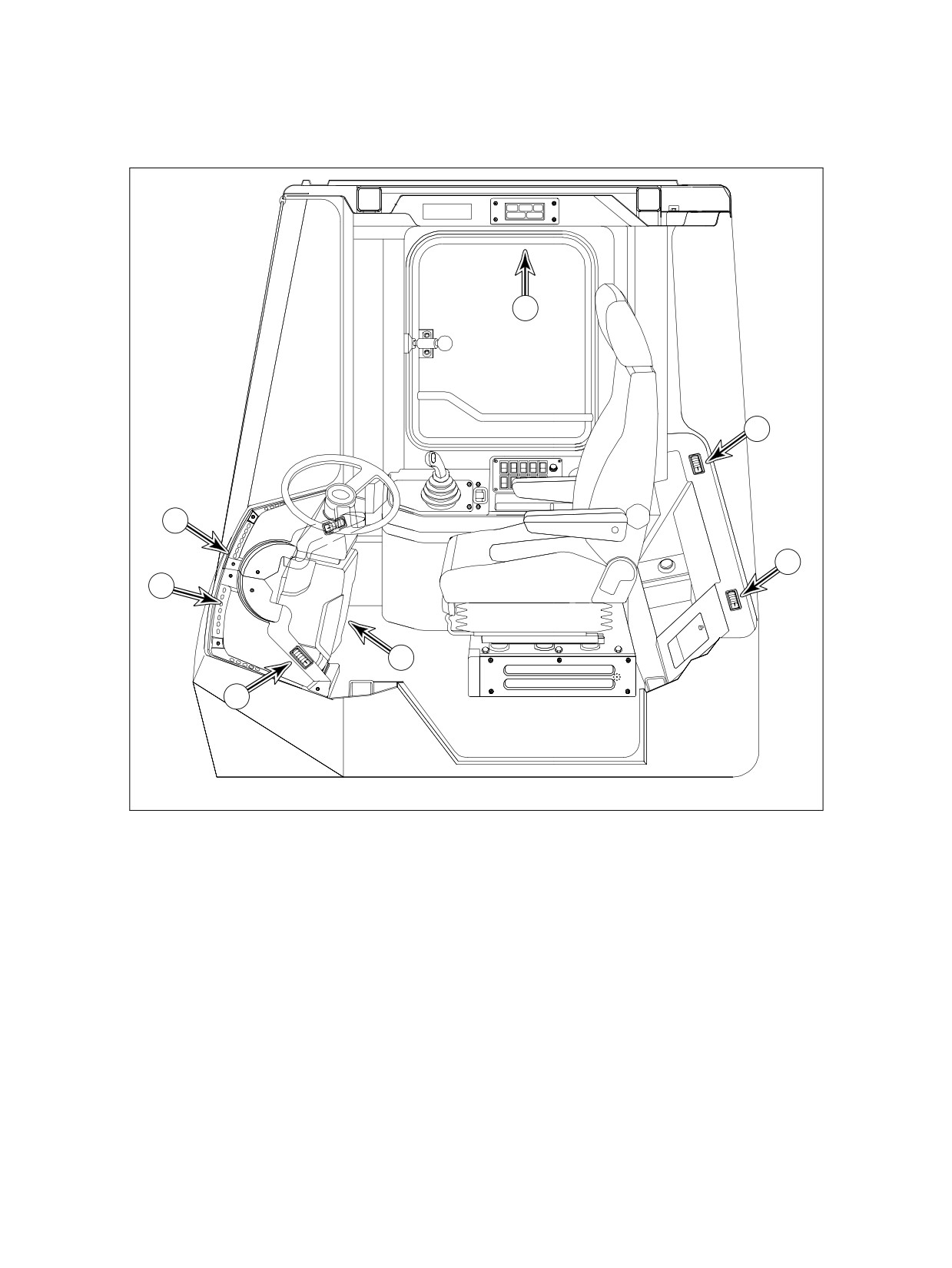

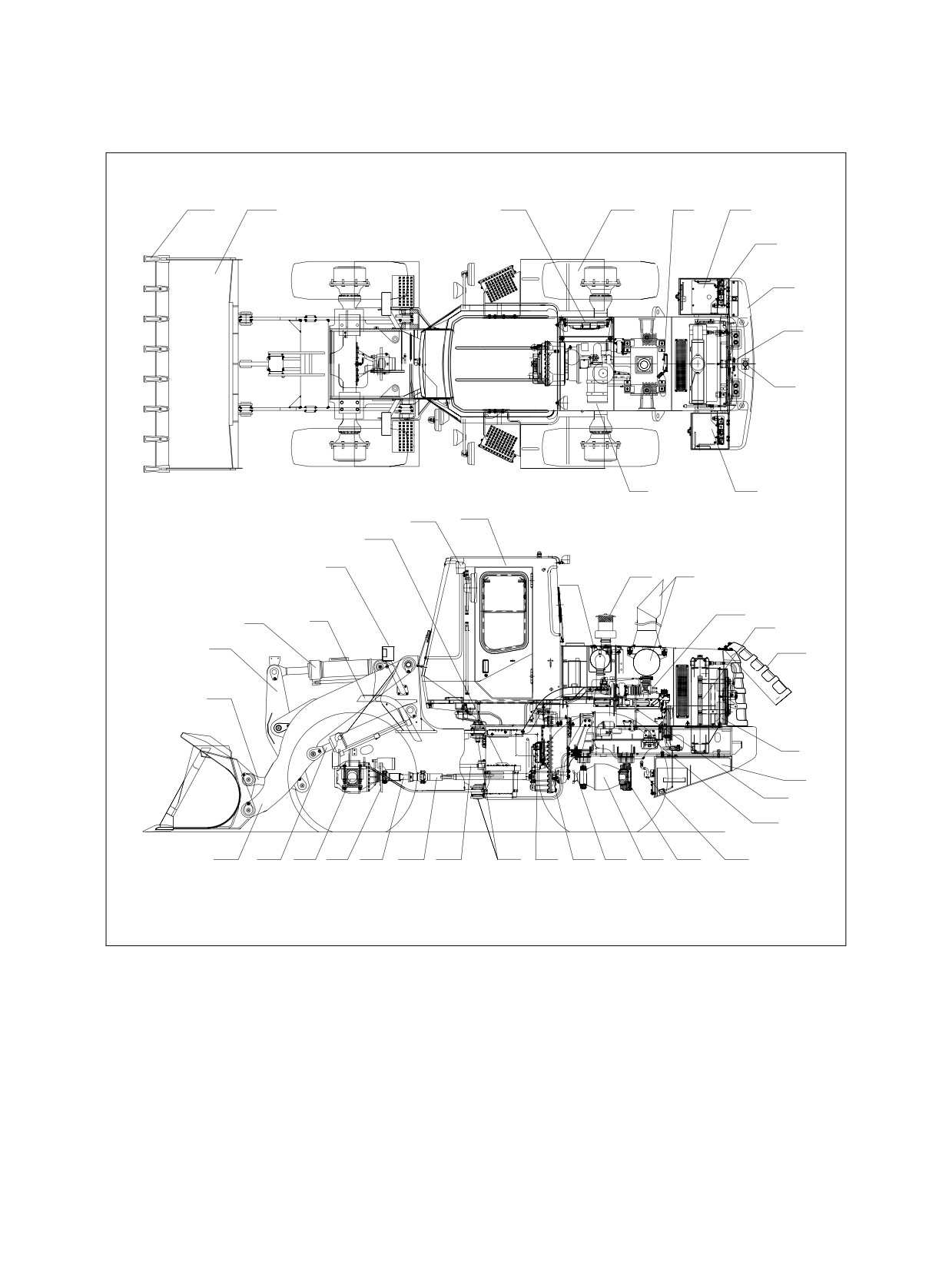

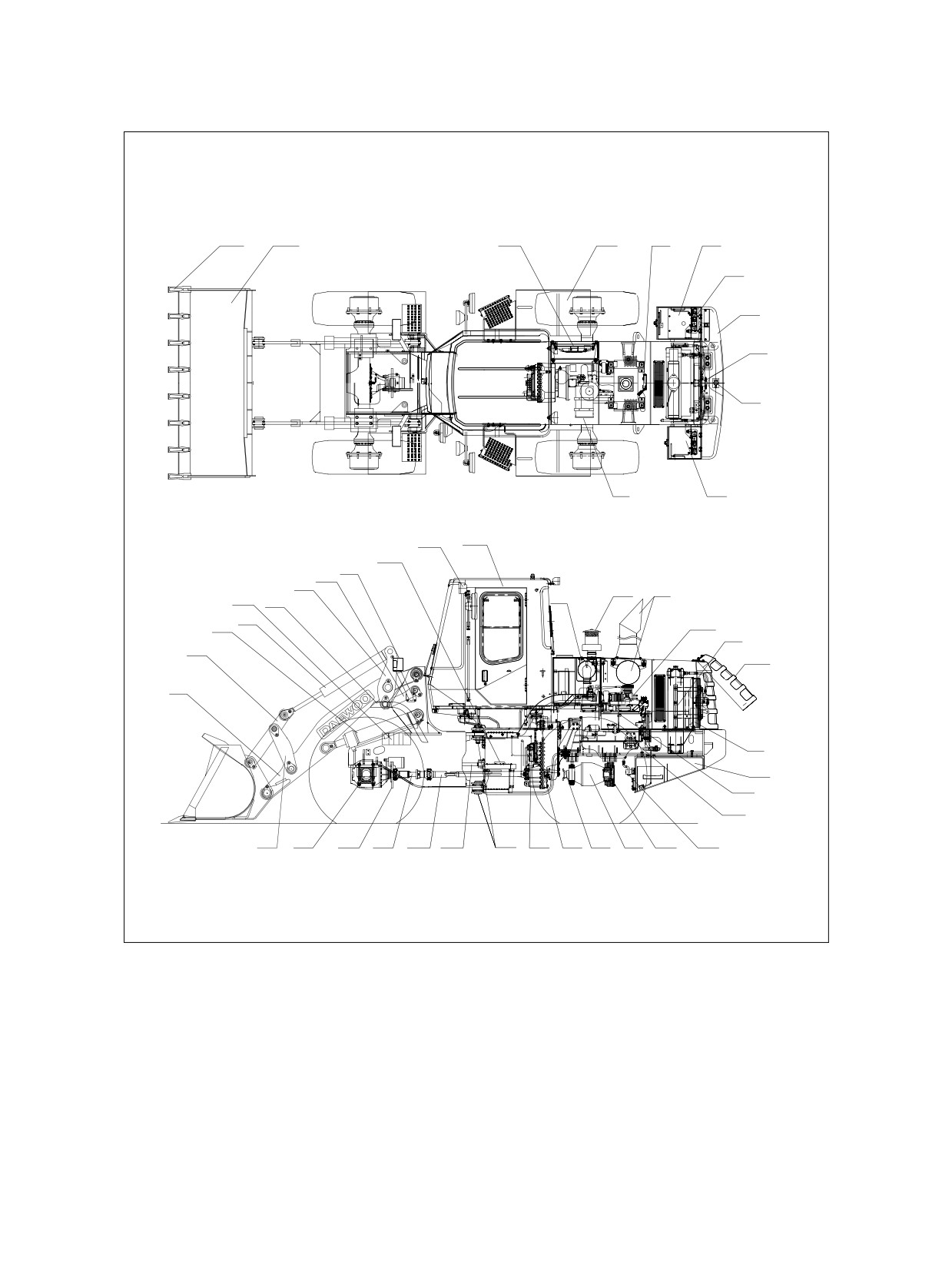

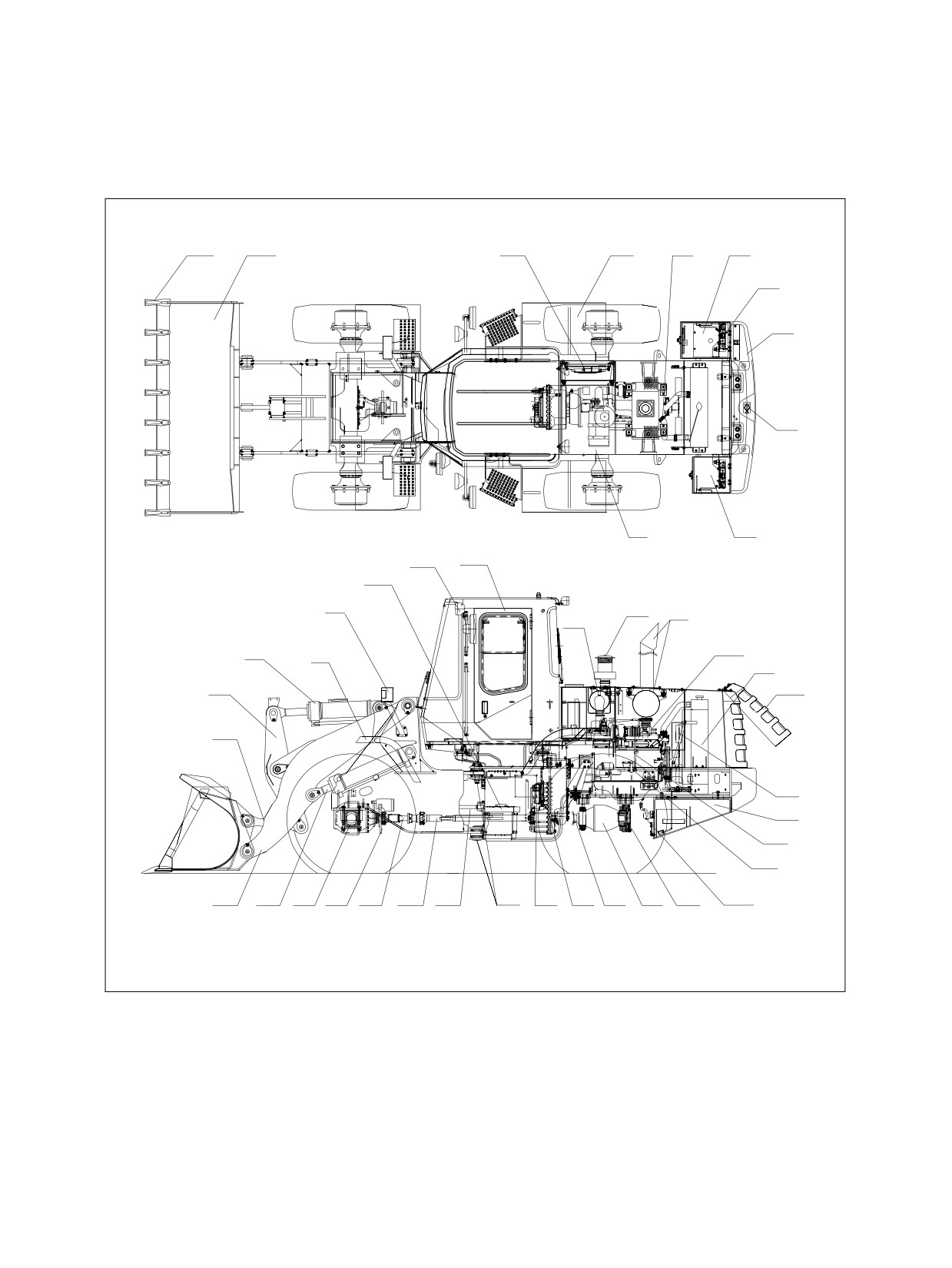

Komponenternes beliggenhed

2-2

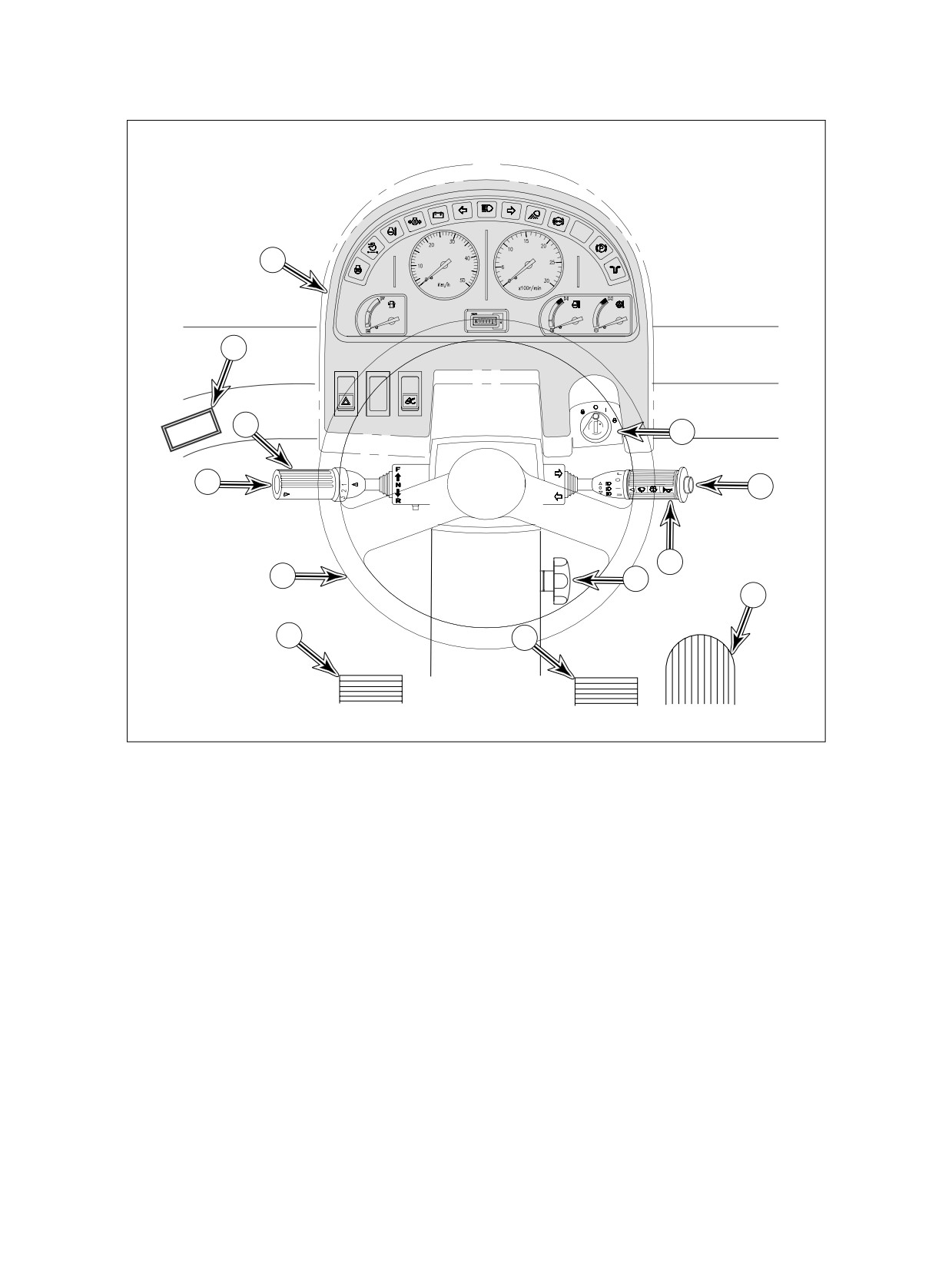

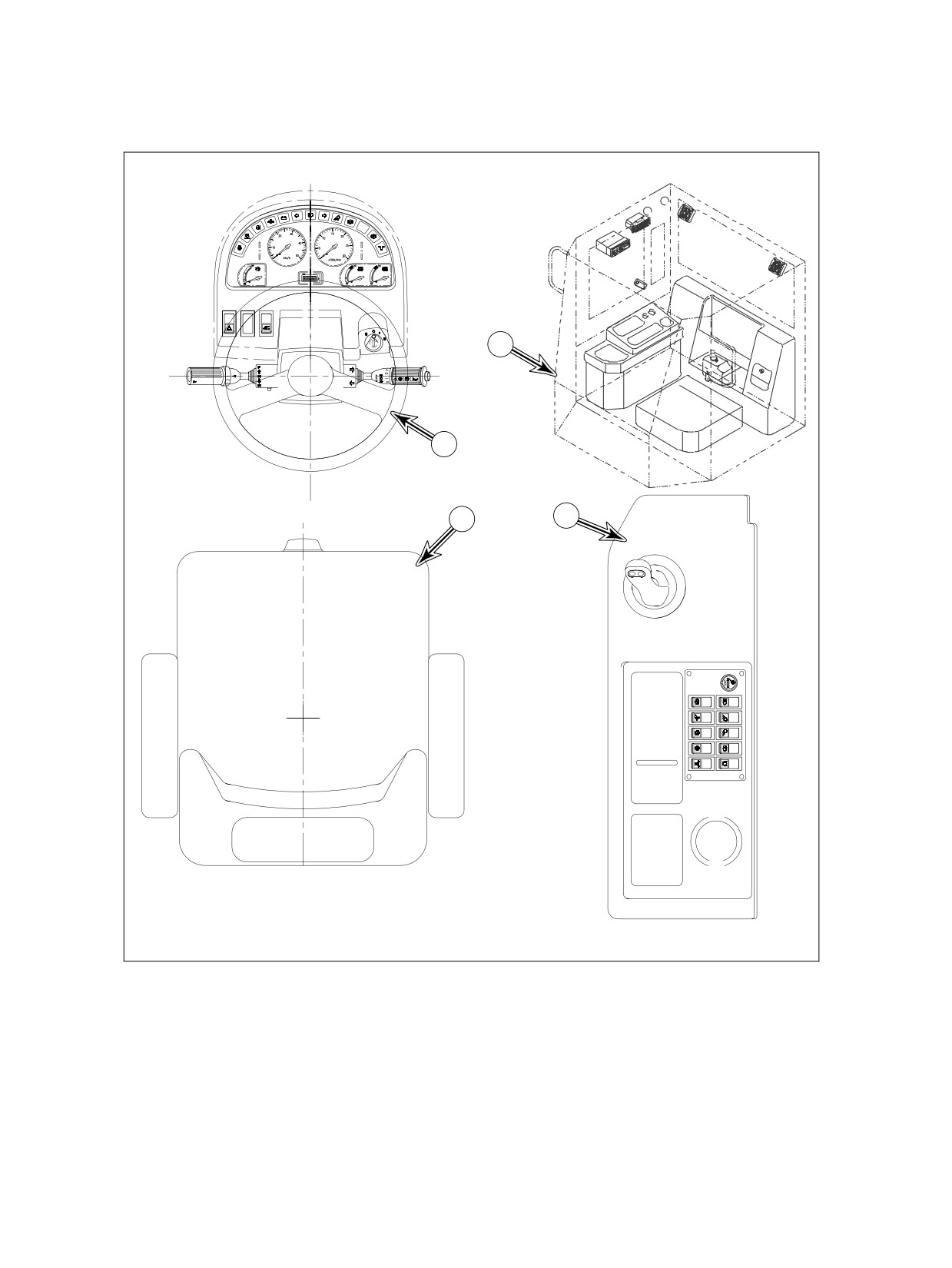

Oversigt over betjeningselementerne

2-8

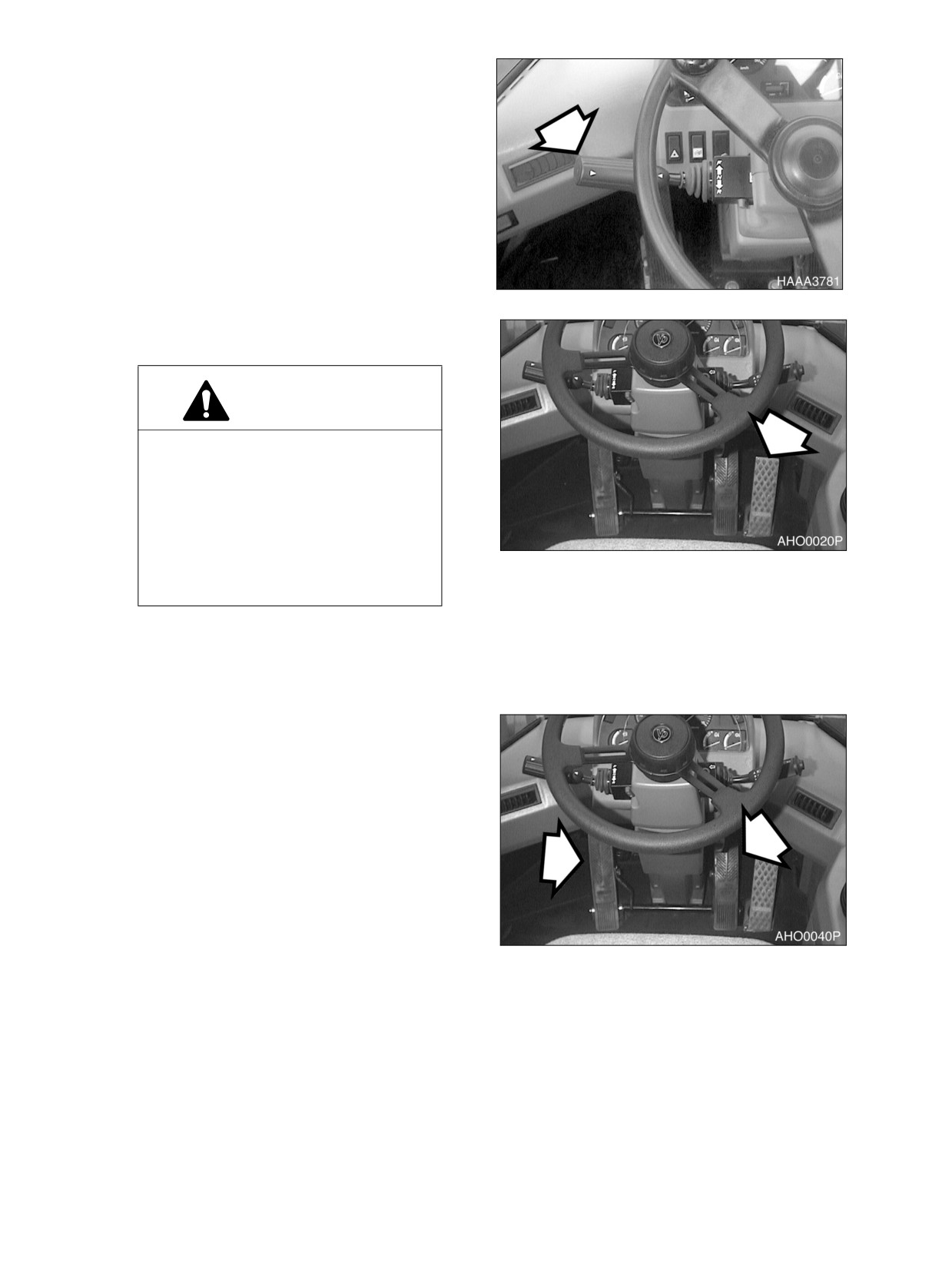

Styrekonsol og pedaler

2-9

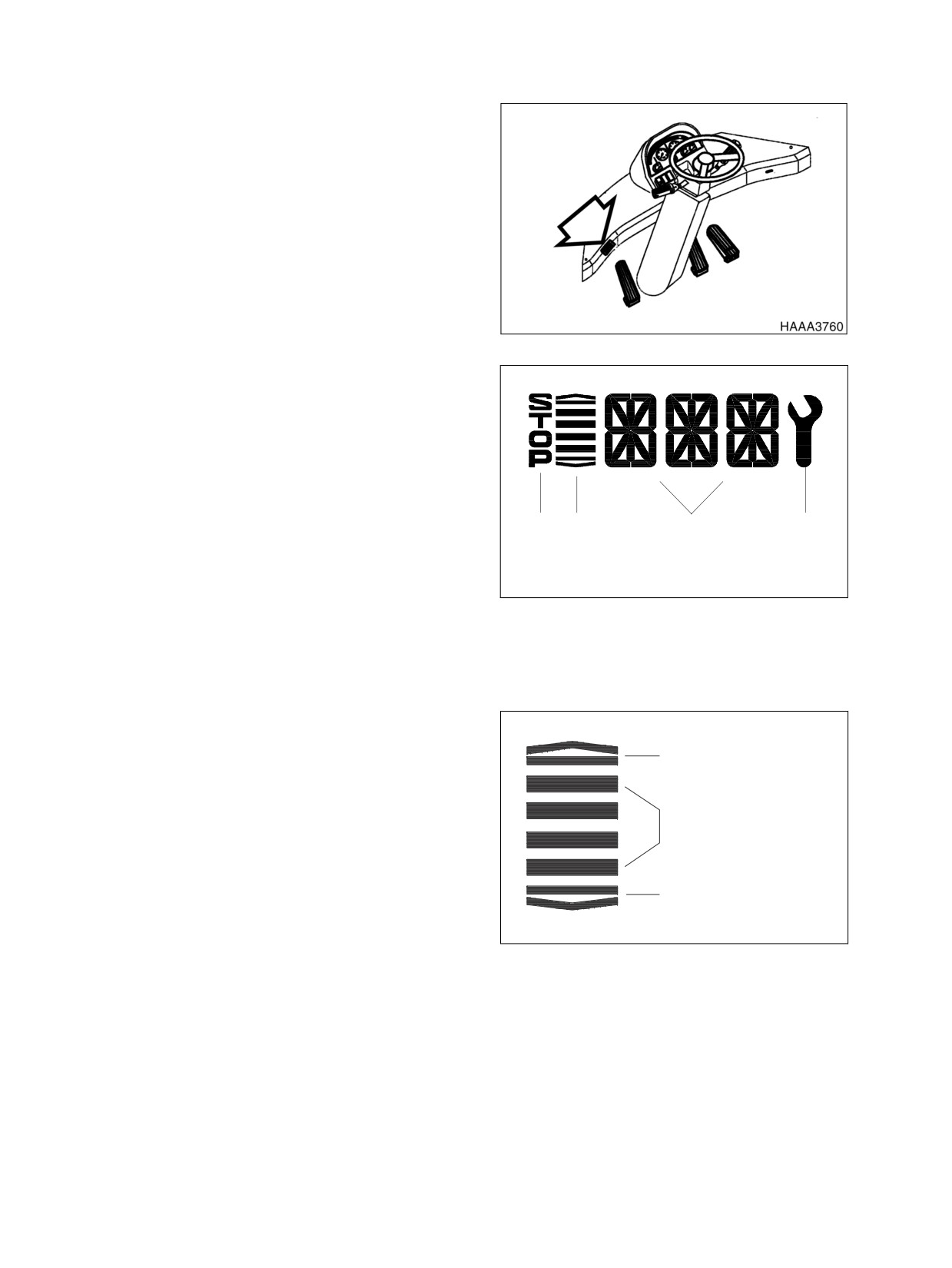

Transmissions display

2-16

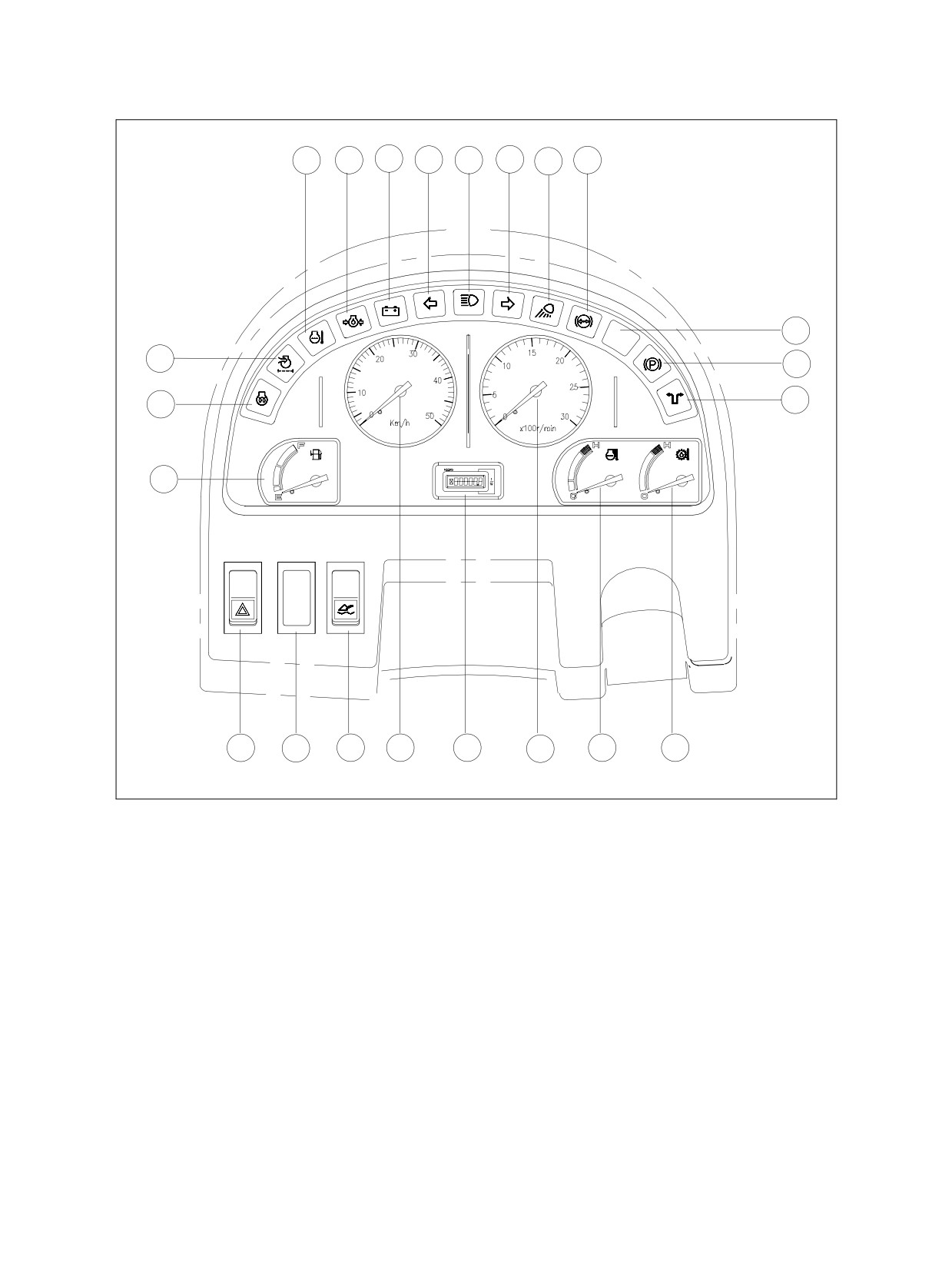

Forreste instrumentpanel

2-18

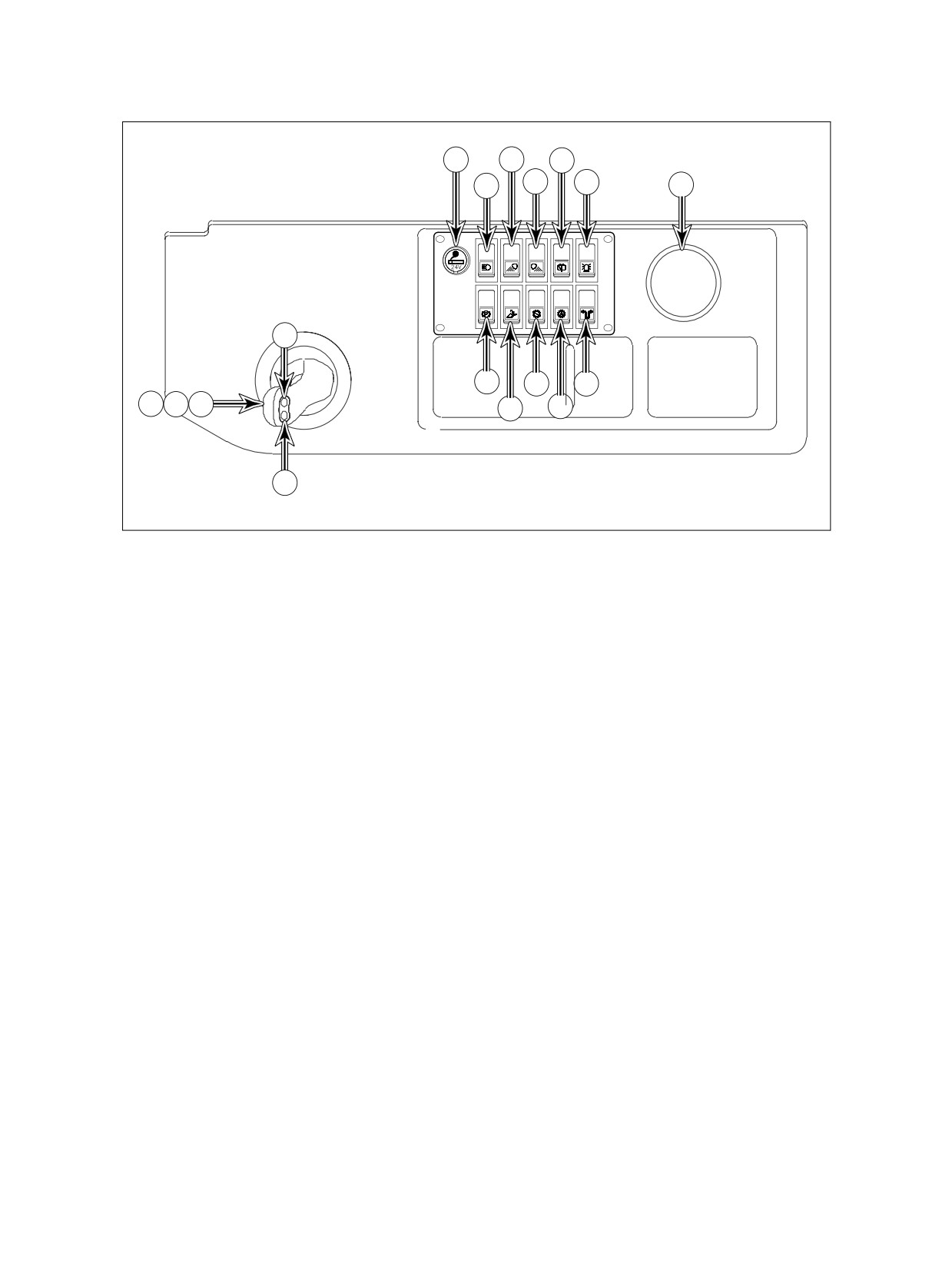

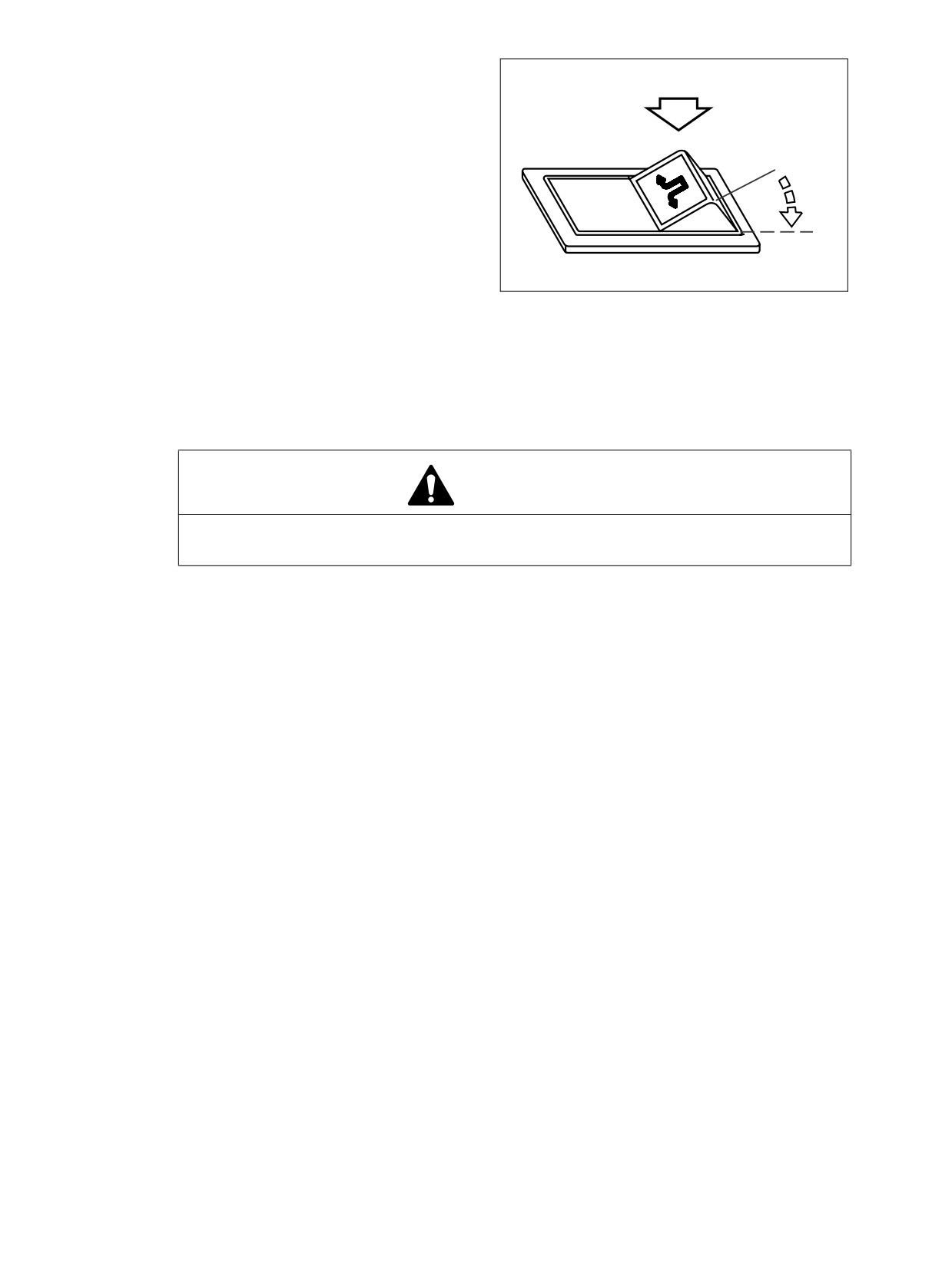

Omskifterpanel i højre side

2-27

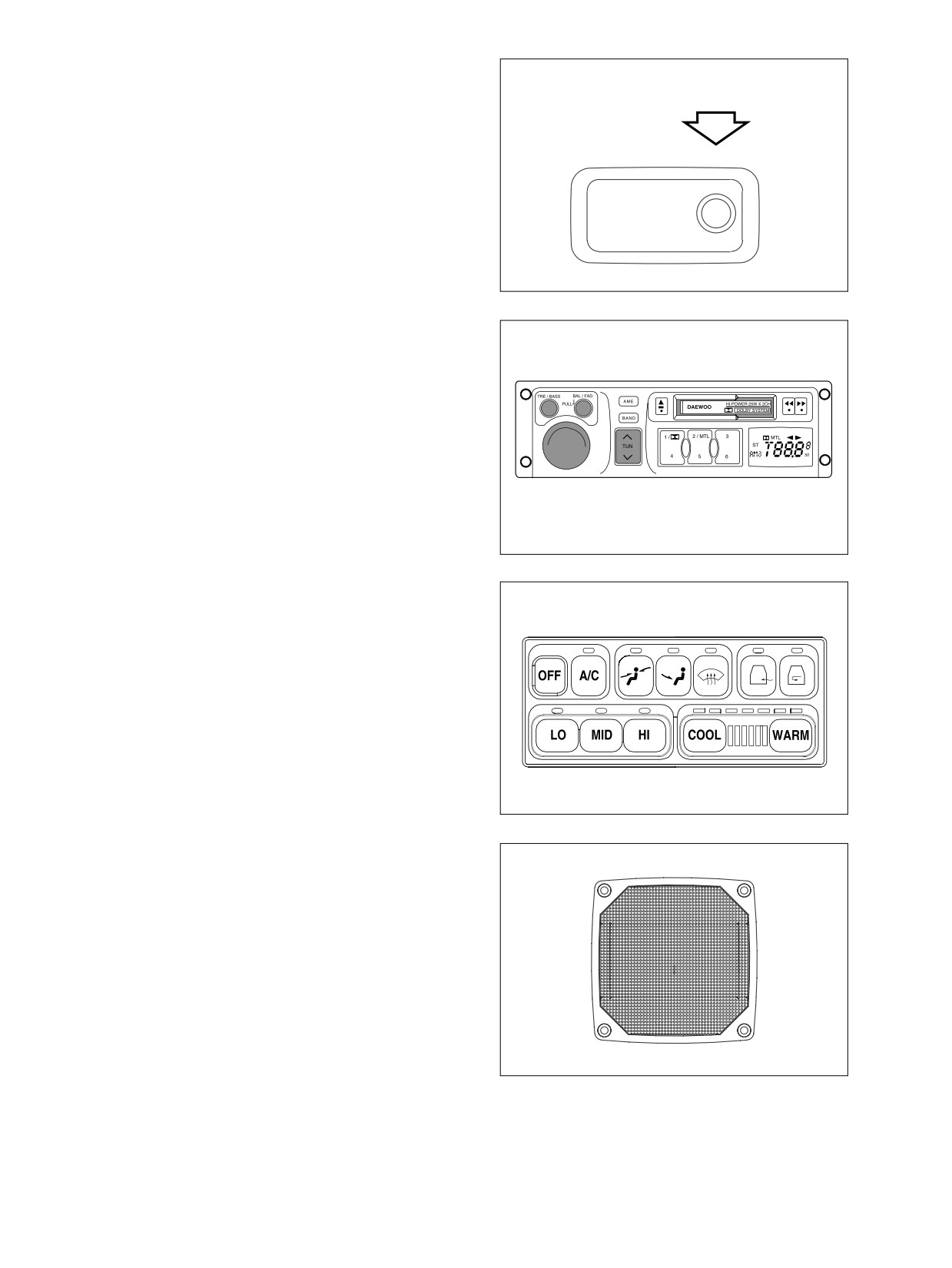

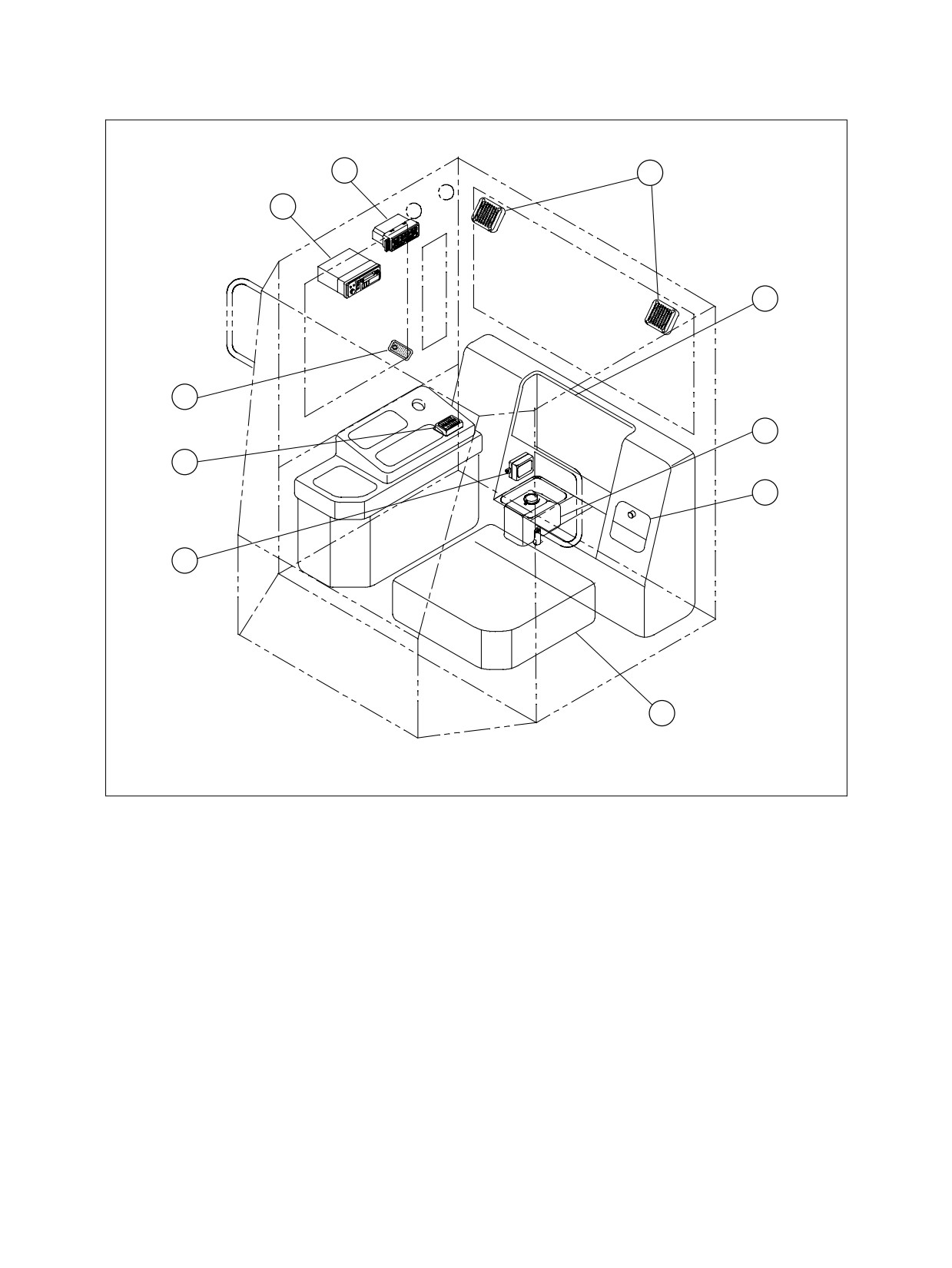

Forskellige steder i kabinen

2-38

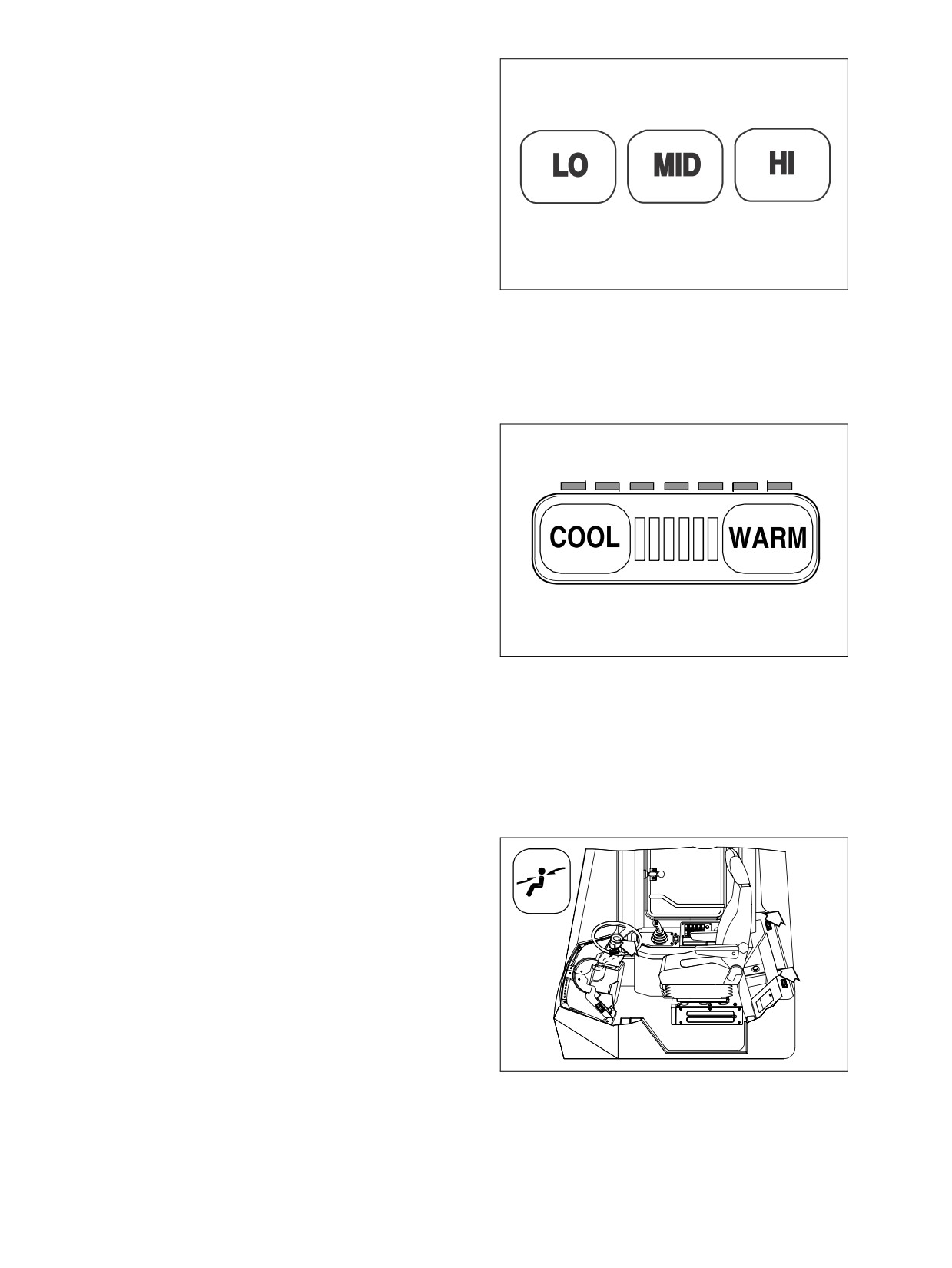

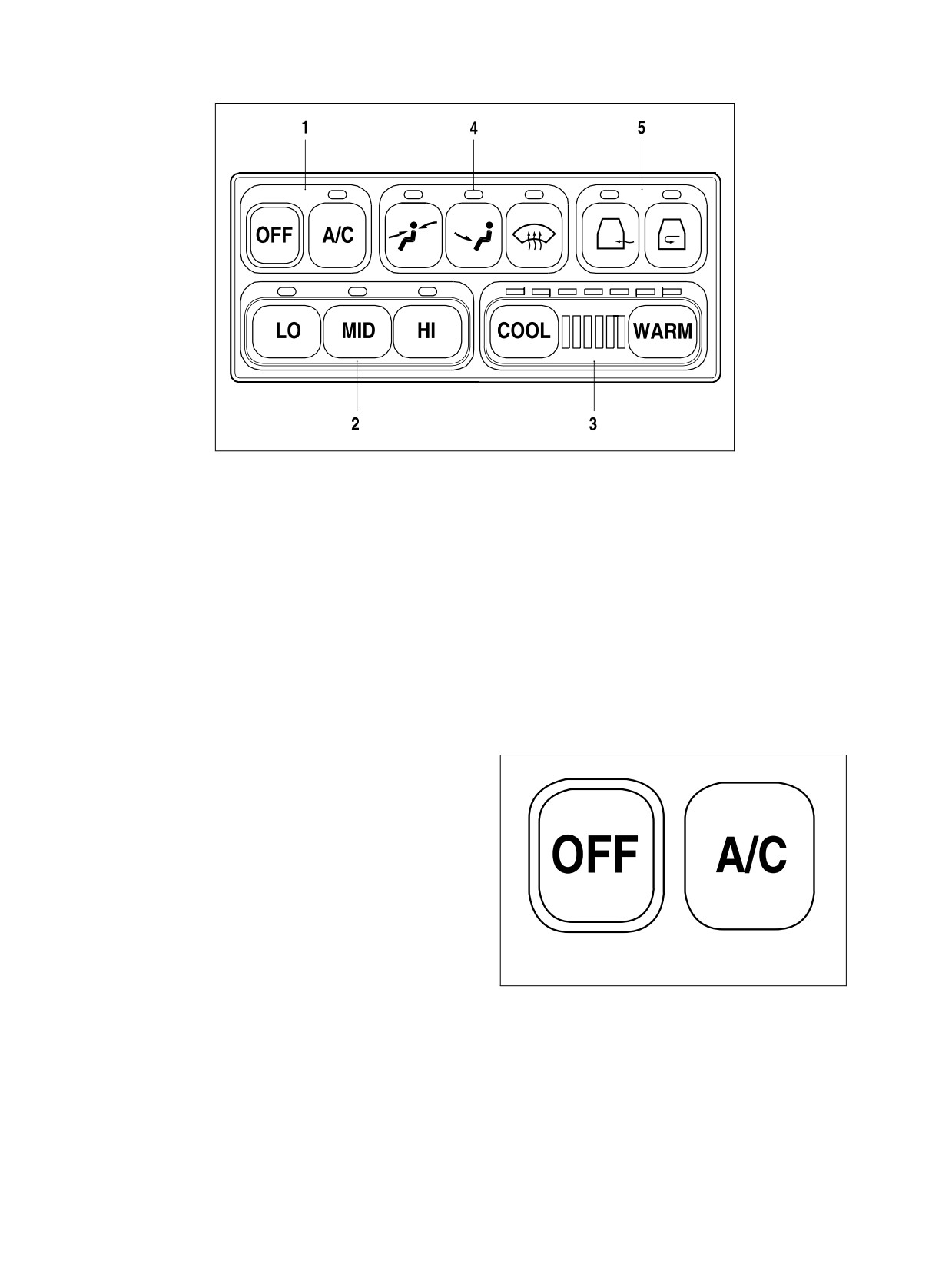

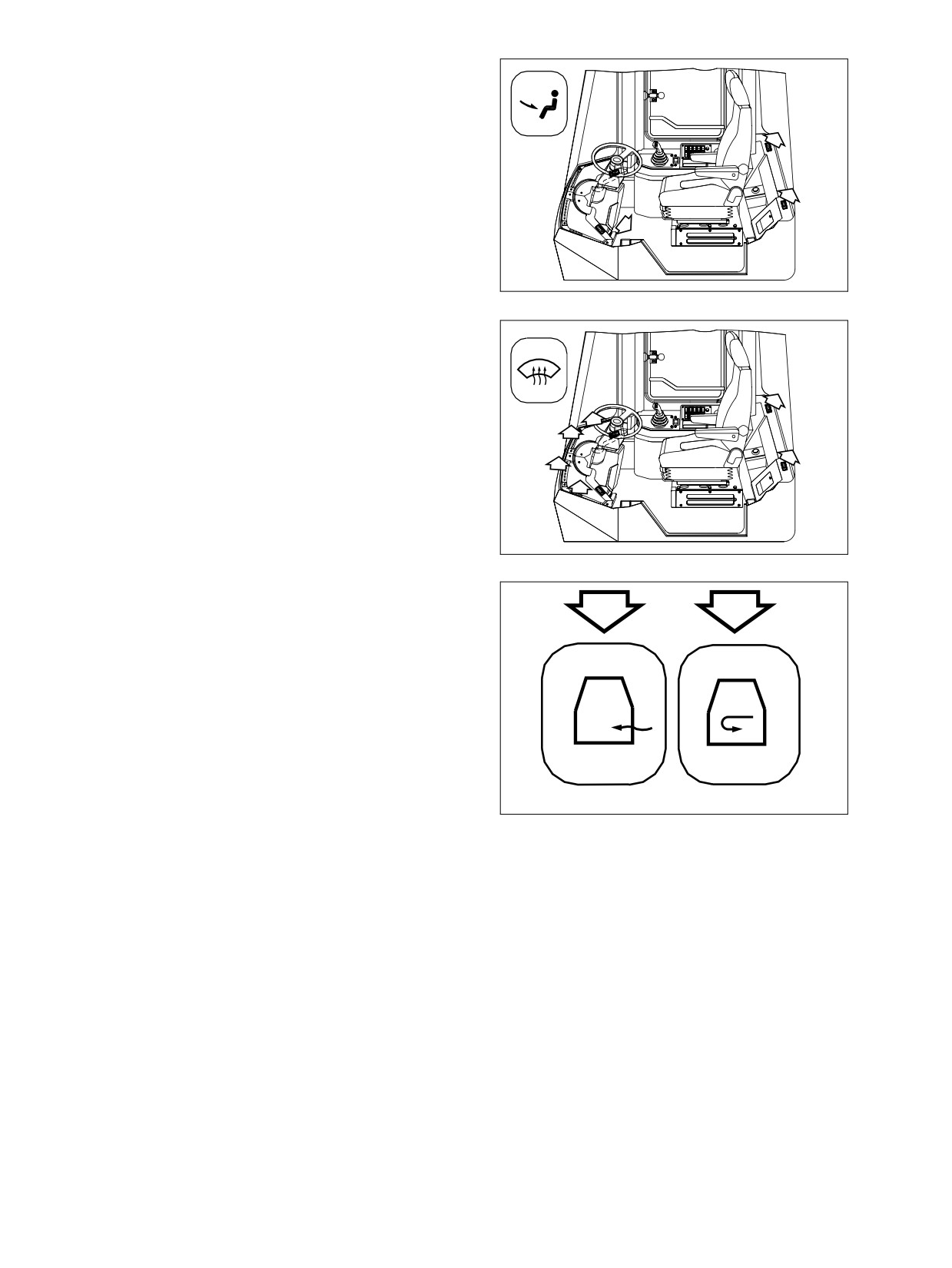

Betjening af varme og airconditioning

2-42

Radio

2-47

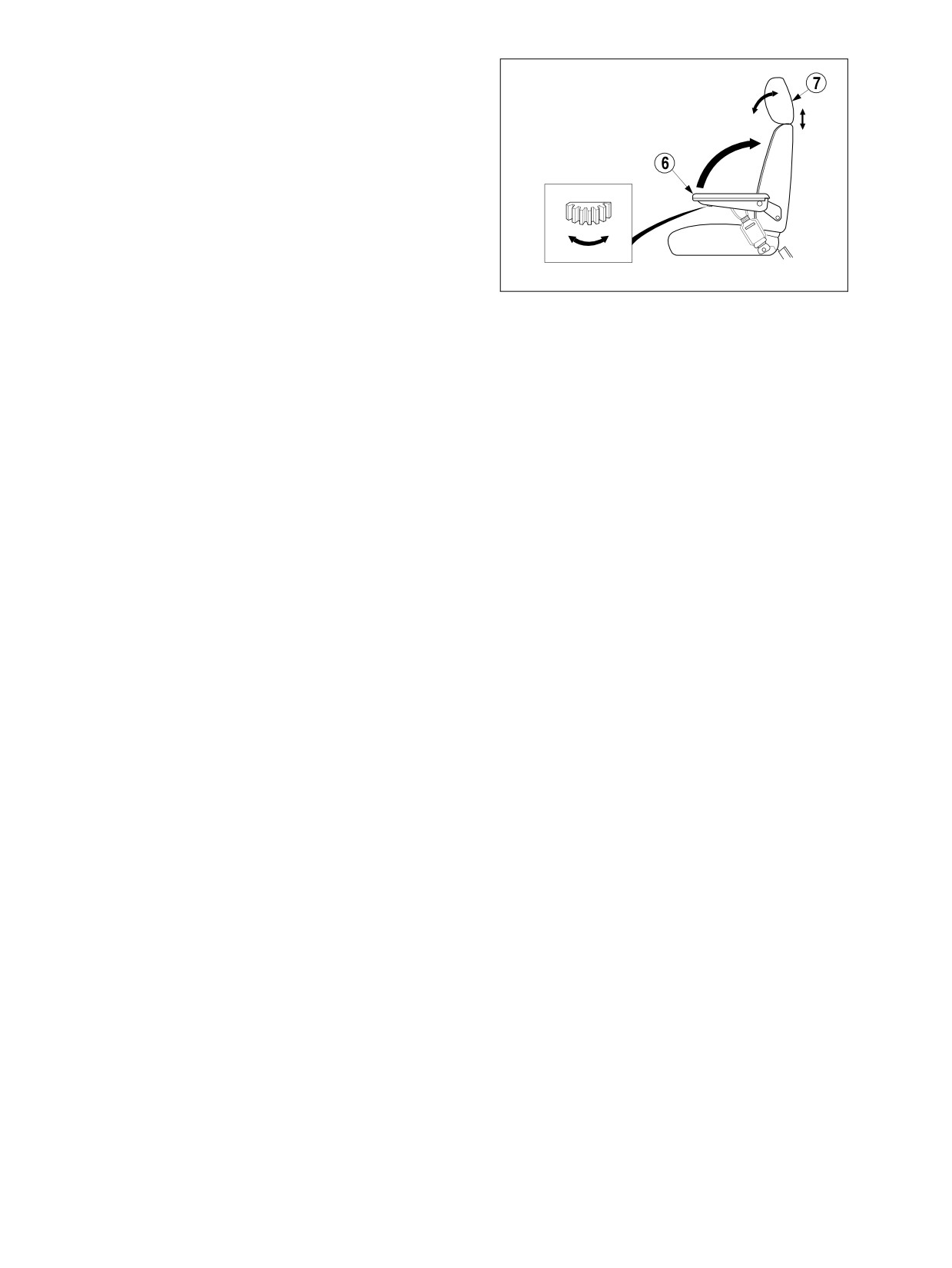

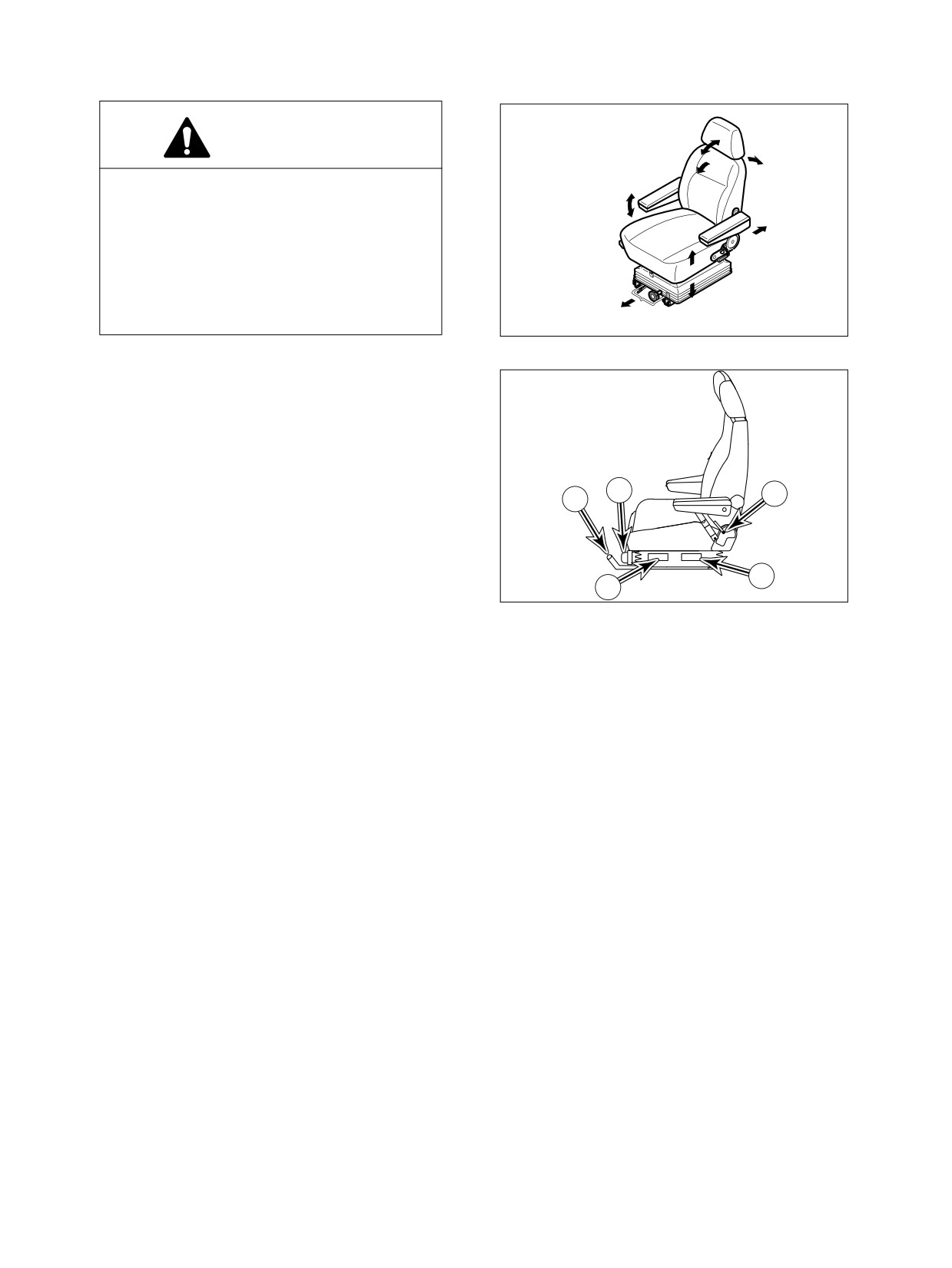

Indstilling af sædet

2-51

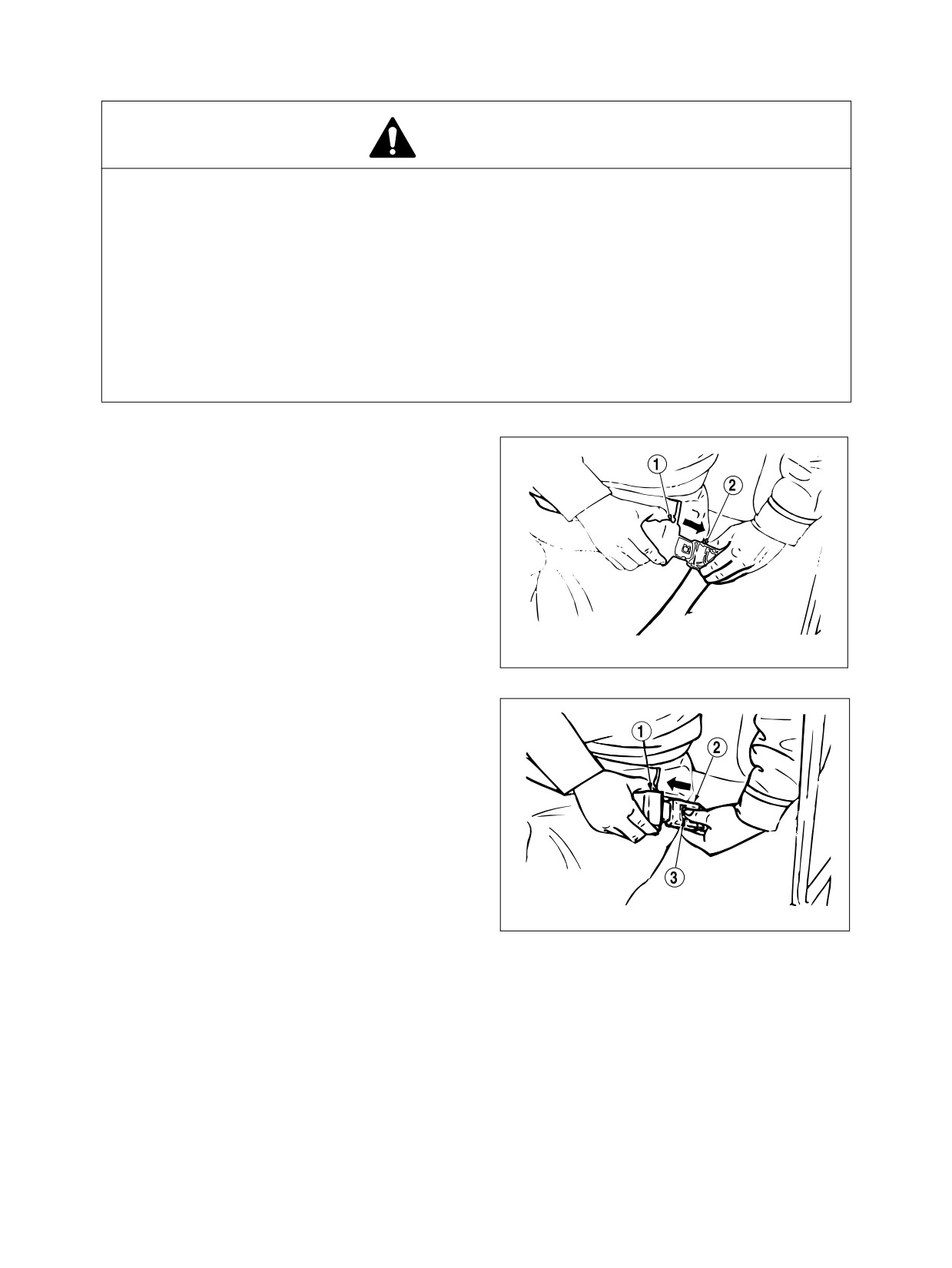

Sikkerhedssele

2-53

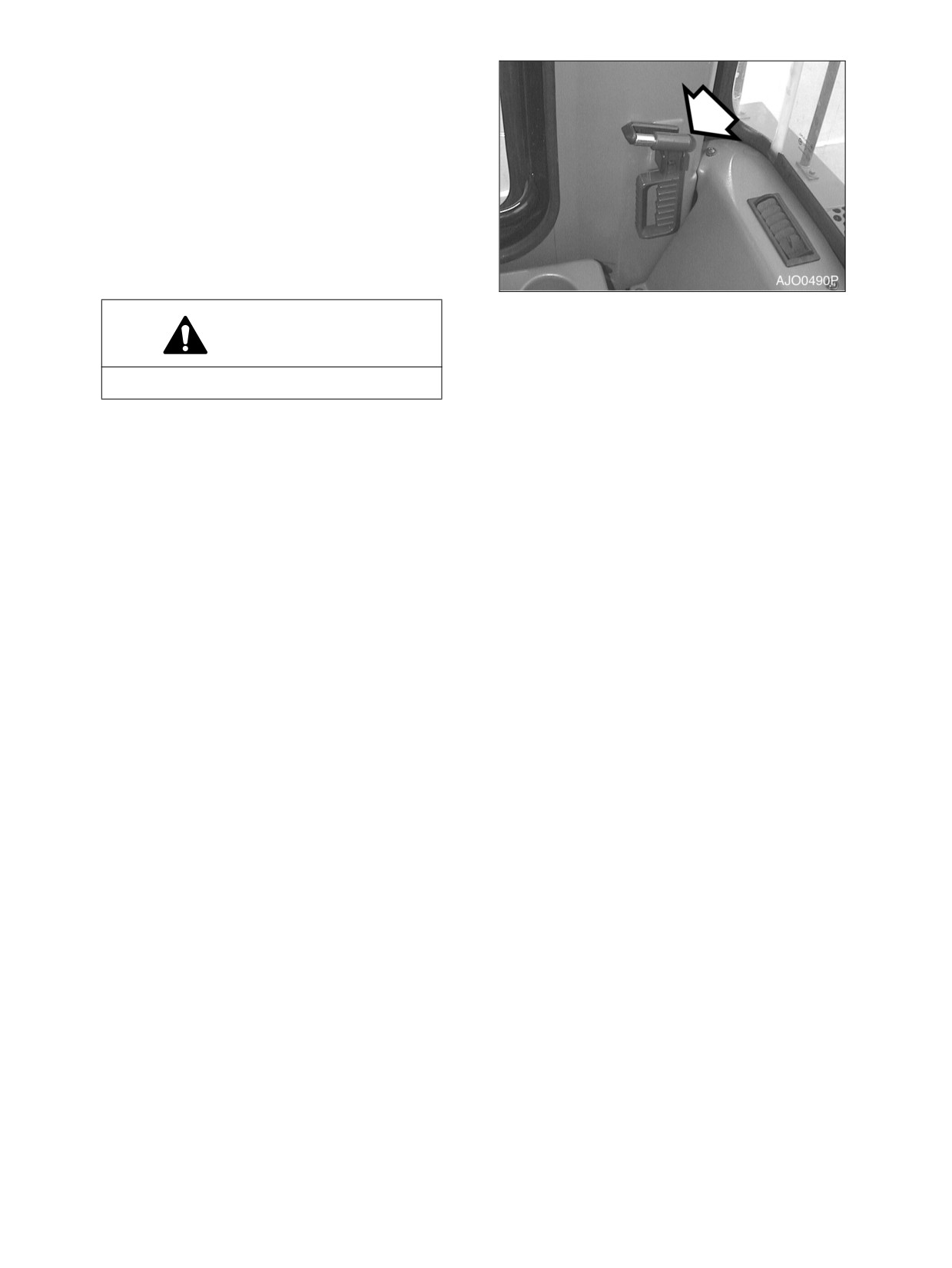

Dørsideklinken

2-54

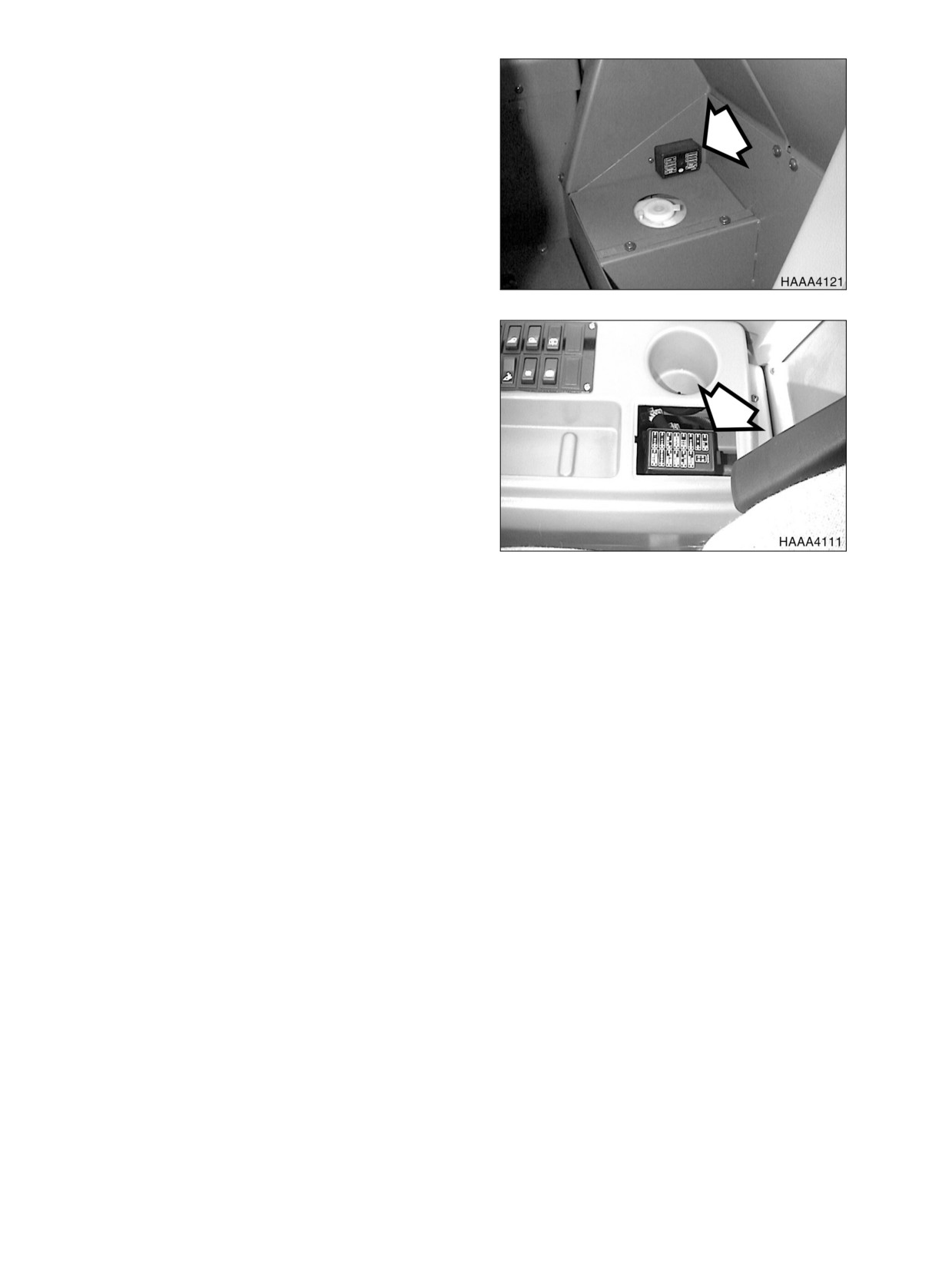

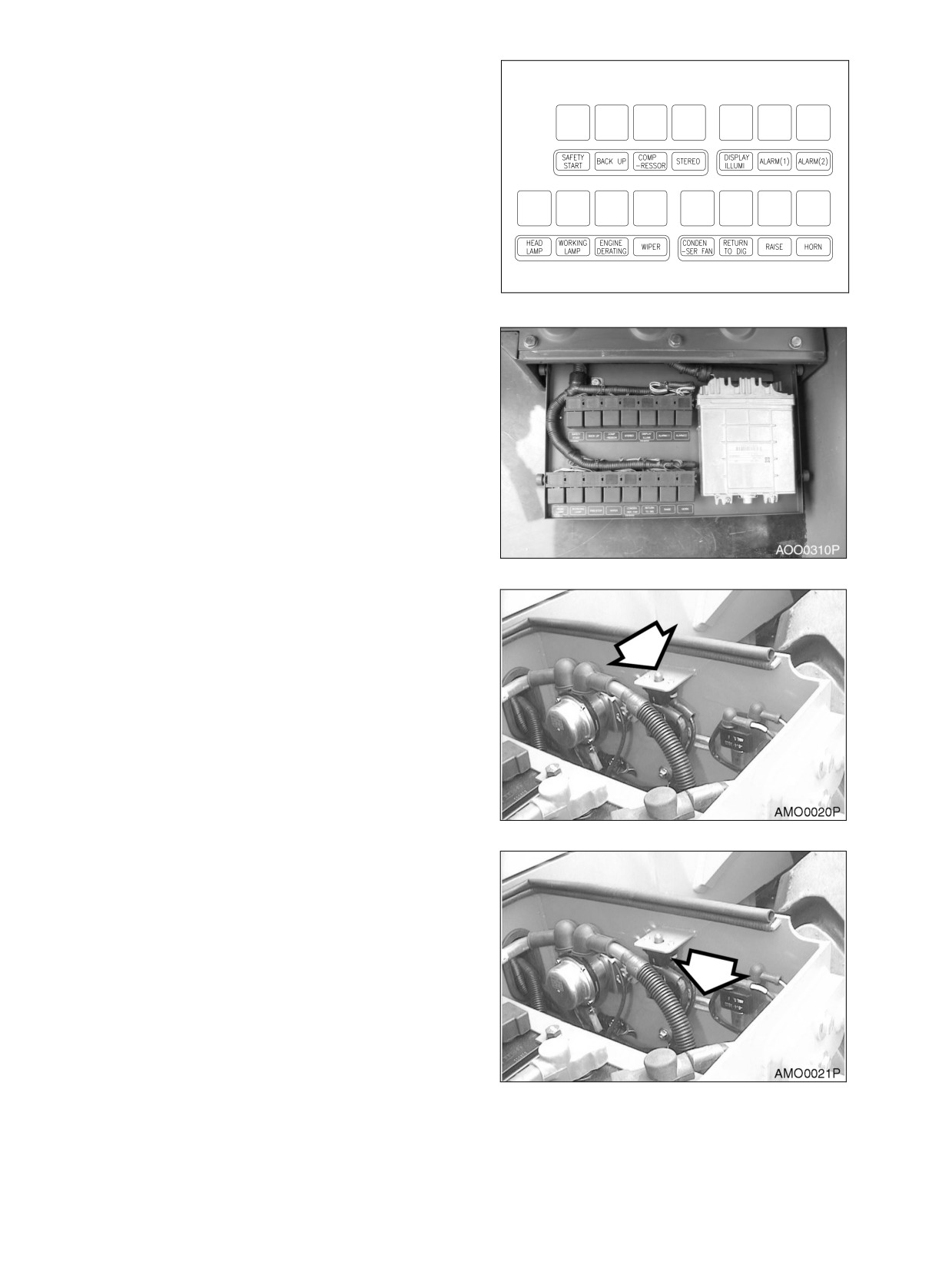

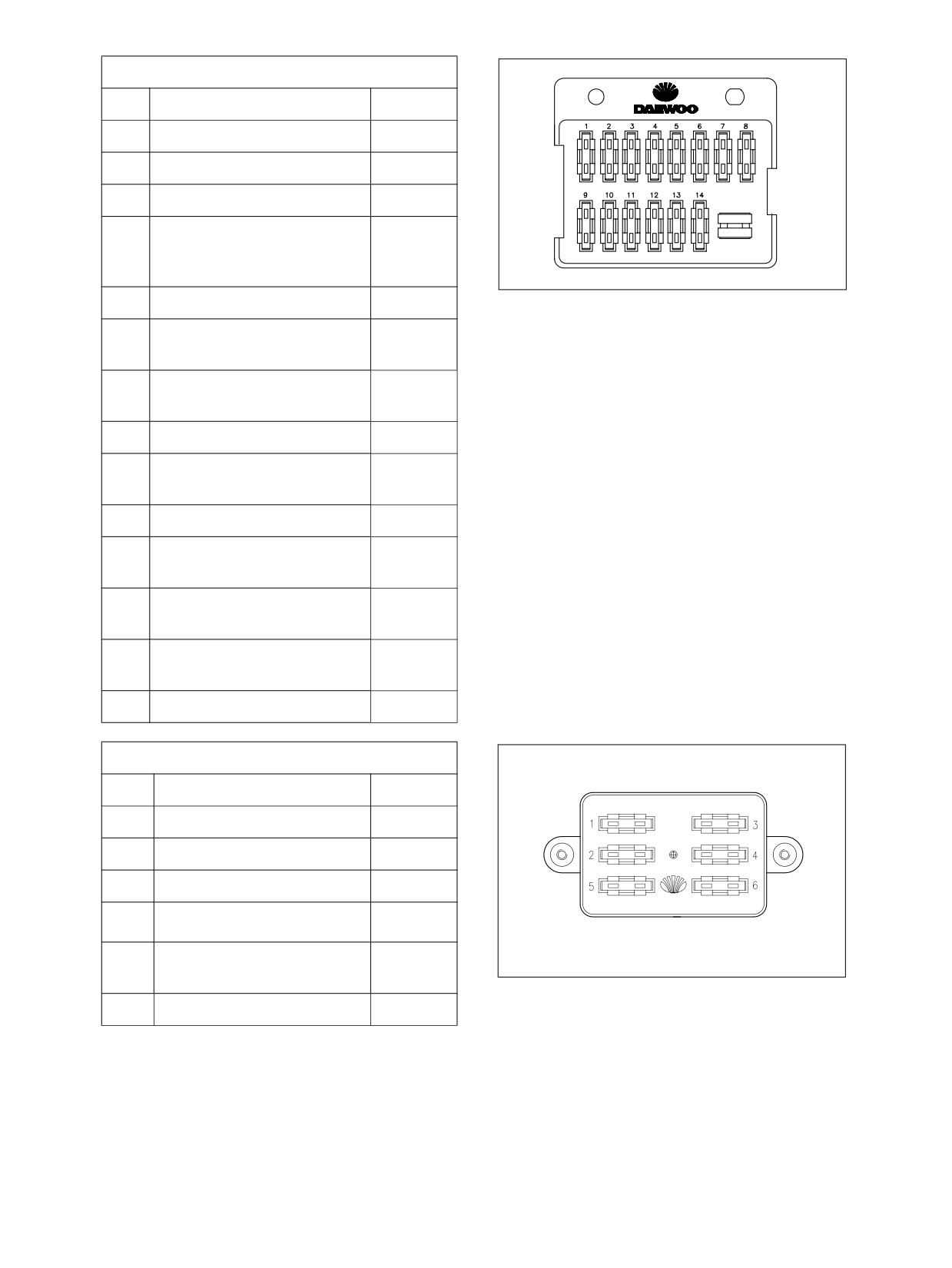

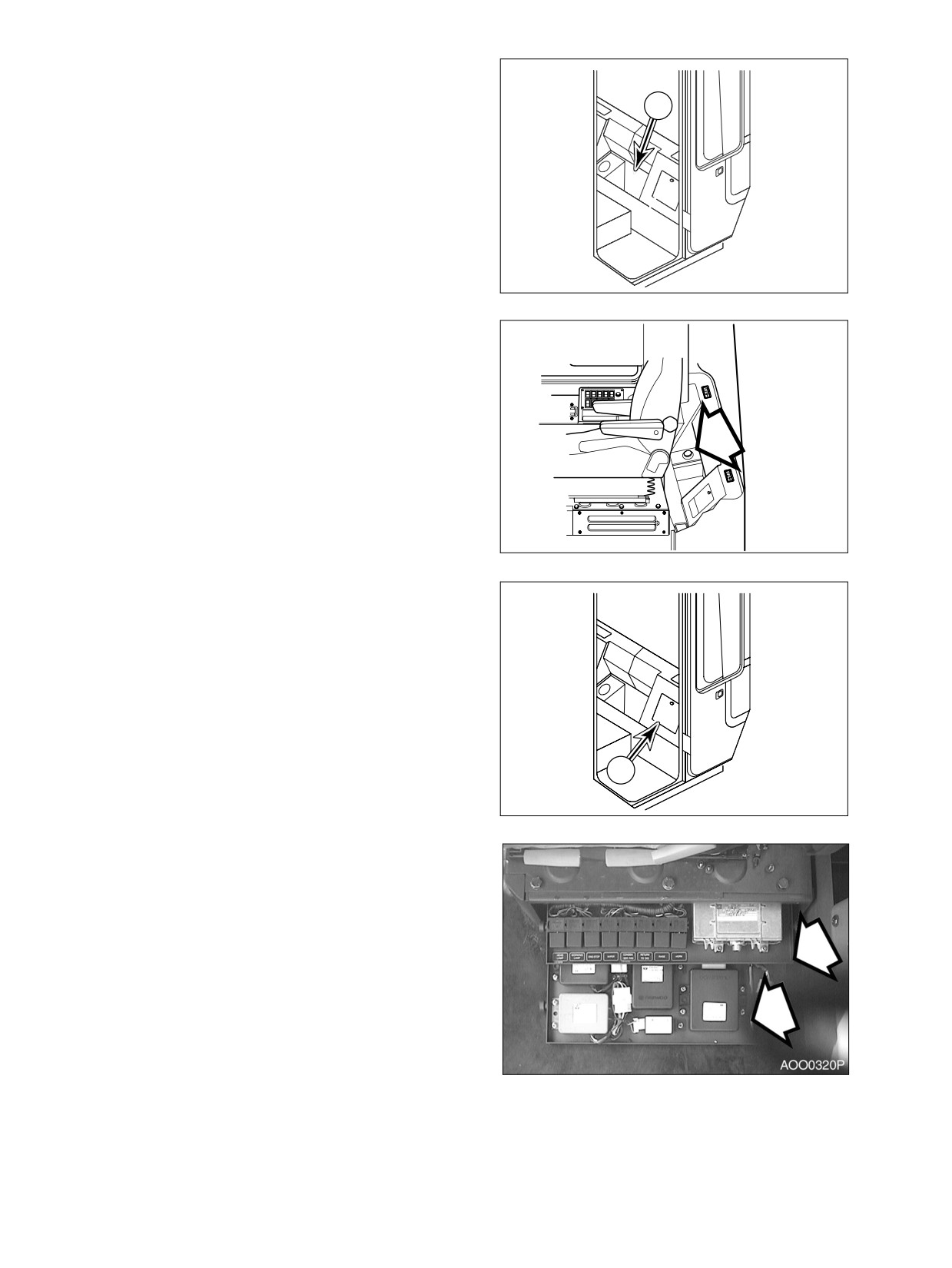

Sikringskasse / relæ

2-55

Vindues glasknusningsværktøj

2-58

Drift

3-1

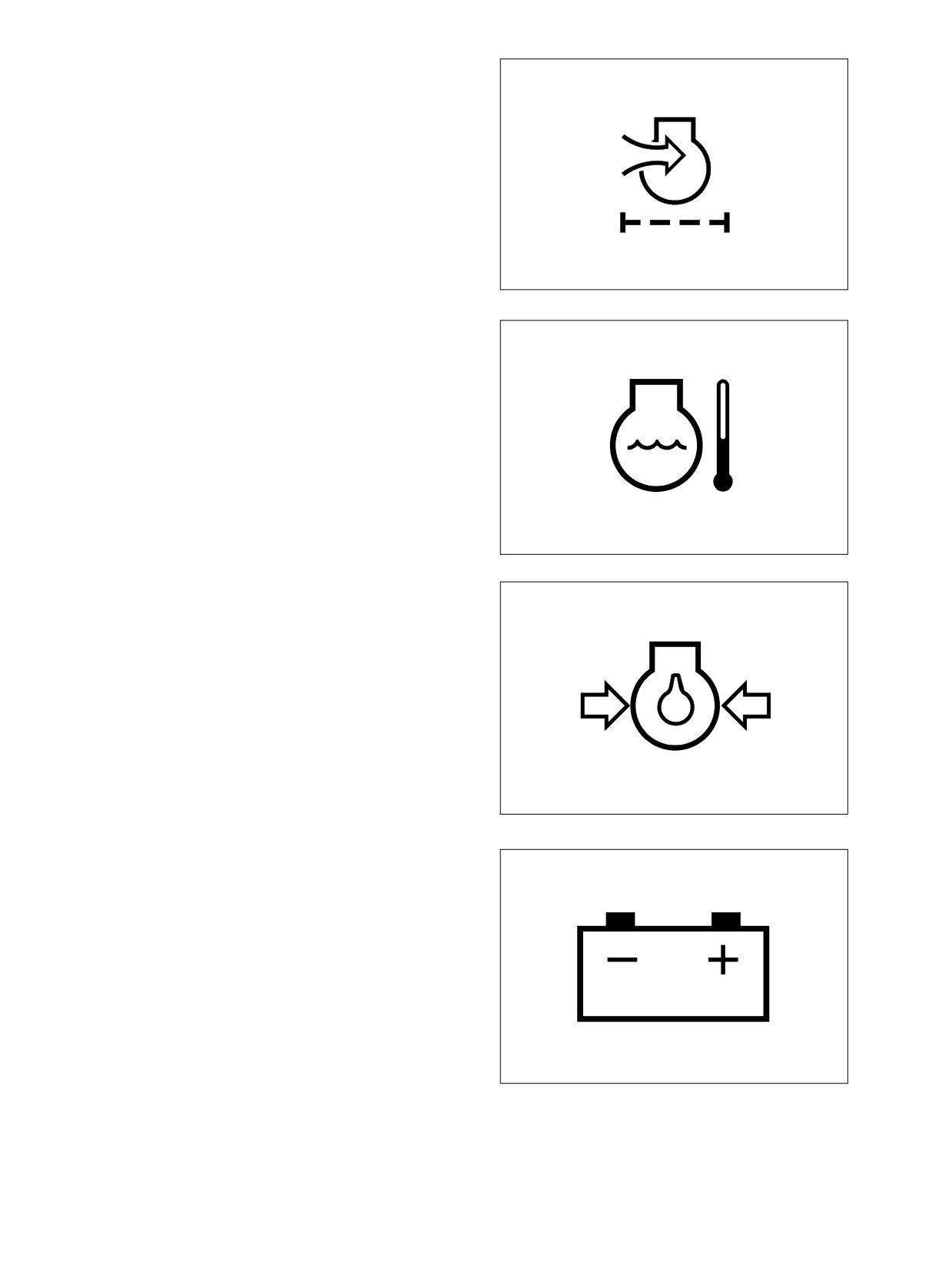

Kontrolfunktioner på instrumentpanelet

3-1

Indkøringsprocedurer for ny maskine

3-1

022-00028ADM

Indholdsfortegnelse I

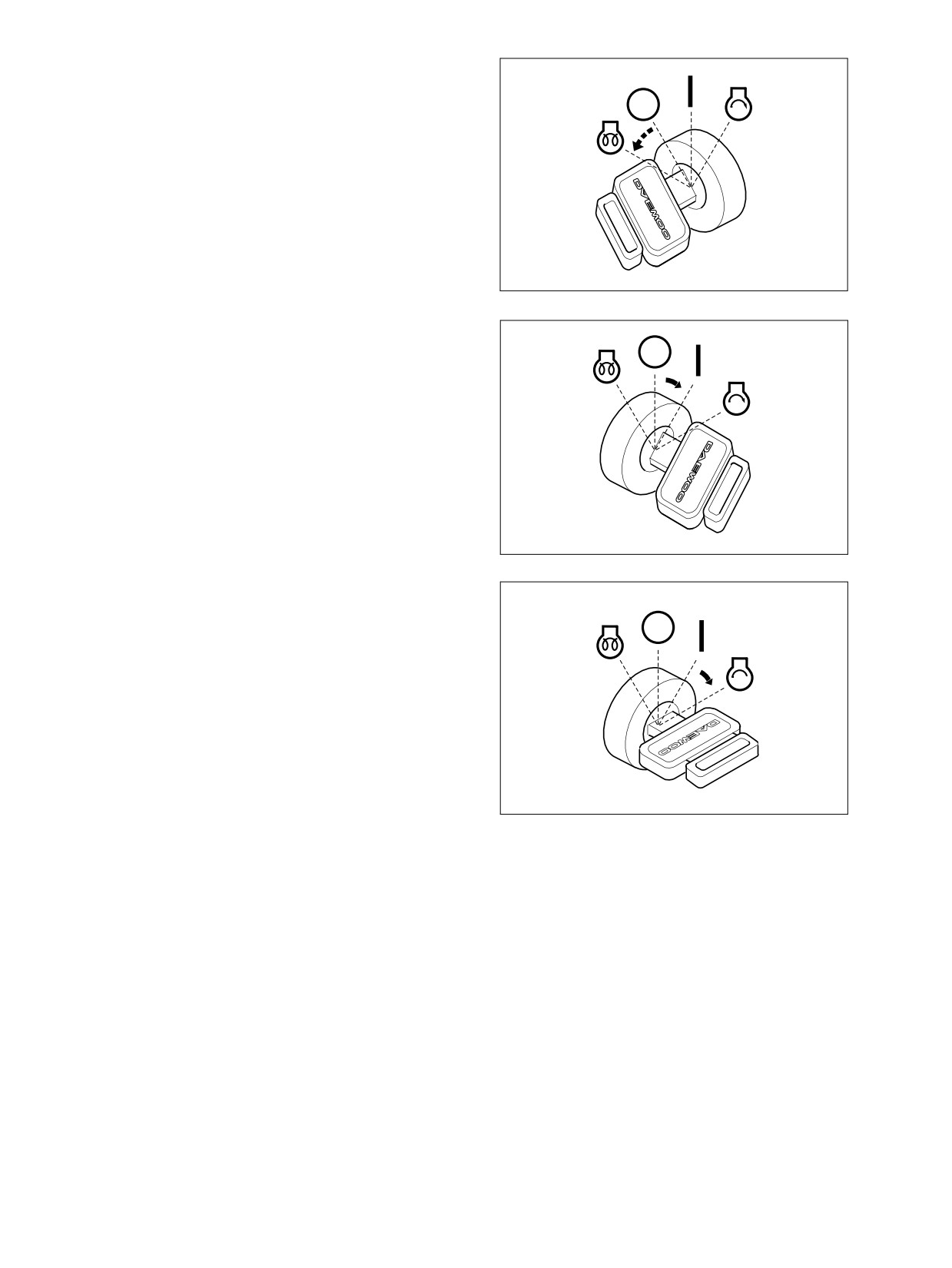

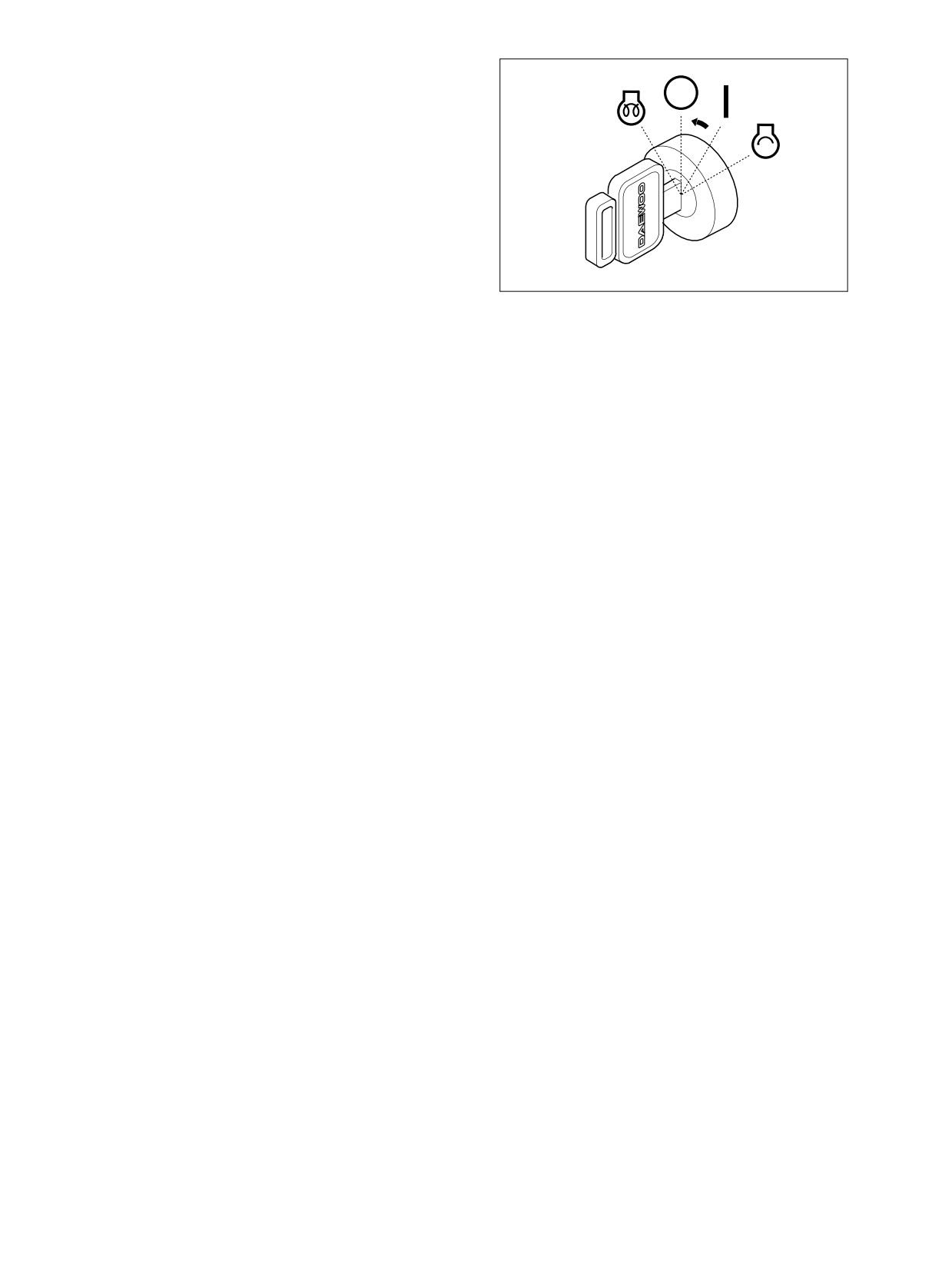

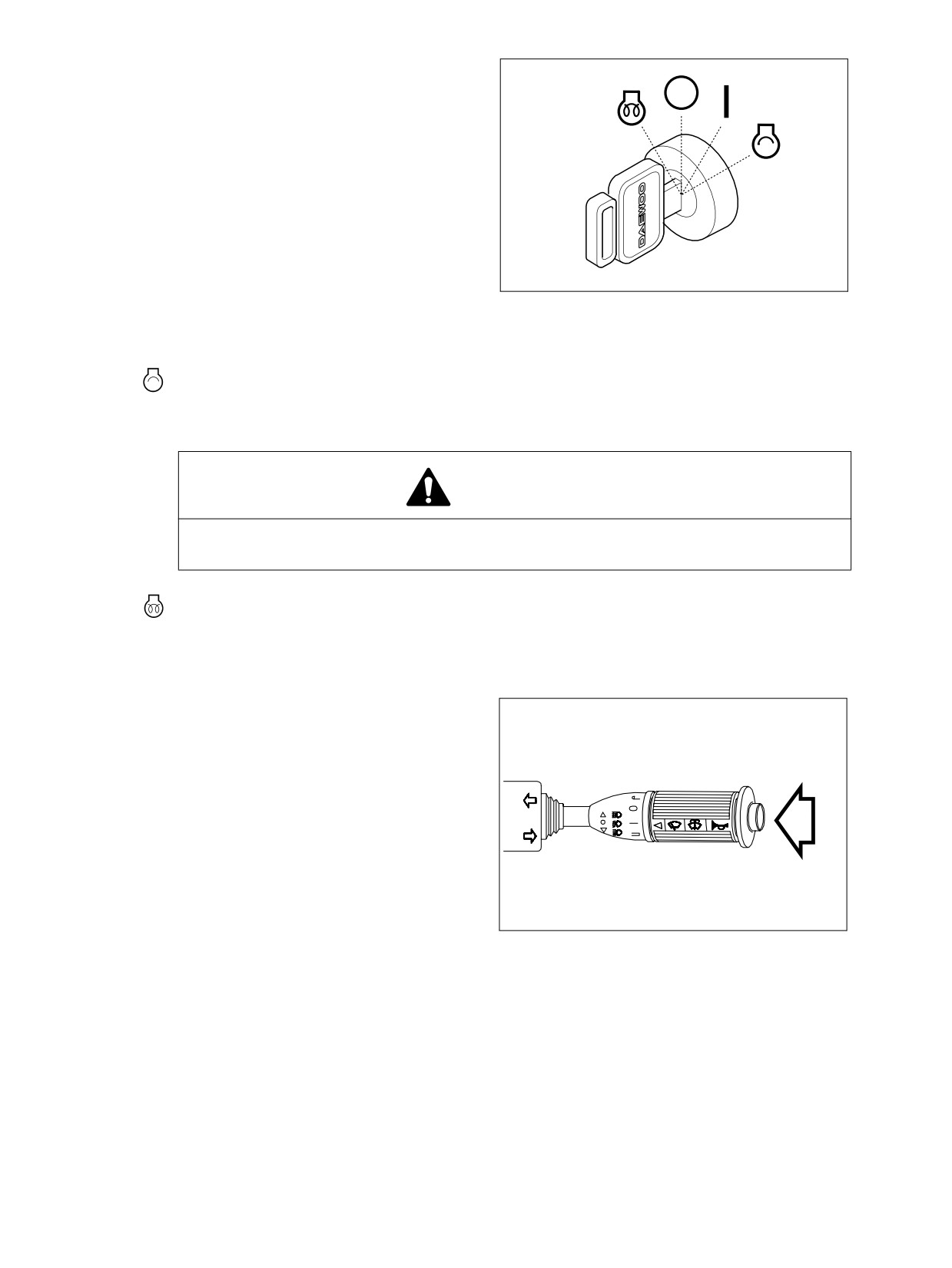

Motor start og stop

3-2

Kørsel med maskinen

3-11

Nedlukning af maskinen

3-13

Yderligere bremsning

3-15

Fuldstændigt løft af armen

3-16

Vinkelindikator for skovlen

3-16

Fuldstændig nedsænkning af armen (ekstraudstyr)

3-17

Justering af skovlens positionsføler

3-18

Bugsering af maskinen

3-19

Hvis motoren går i stå under kørsel

3-20

Tilladt vanddybde

3-20

Eftersyn, vedligehold og justering

4-1

Tabel over anbefaledesmøremidler

4-3

Væske kapaciteter

4-5

Vedligeholdelsesintervaller

4-6

10 timers / daglig service

4-8

50 timers / ugentlig service

4-18

250 timers / månedligt eftersyn

4-27

500 timers / 3 måneders service

4-34

1000 timers / 6 måneders service

4-37

1500 timers / 9 måneders service

4-43

2000 timers / årlig service

4-45

12.000 timers / seks års service

4-48

Vedligehold i forbindelse med hårde vilkår

4-49

Generel vedligeholdelse

4-50

Justering af håndbremsen

4-52

Check hydrauliktrykkene

4-53

Dæk og hjul

4-57

Det elektriske system

4-59

Tabel over drejningsmomenter for bolte

4-60

Langtidsopbevaring

4-61

II Indholdsfortegnelse

022-00028ADM

1SIKKERHED

TIL OPERATØREN AF EN DAEWOO LÆSSEMASKINE

FARE!

Forkert brug af læssemaskine kan medføre alvorlige kvæstelser eller dødsfald. Før brug af

læssemaskinen og før alt vedligeholdelsesarbejde skal operatøren eller teknikeren have læst og

forstået hele drifts- og vedligeholdelsesvejledningen.

Alle drifts-, vedligeholdelses-, kørsels- eller forsendelsesmetoder, som ikke retter sig efter de

sikkerhedsforholdsregler, som står i denne vejledning, kan forårsage alvorlige uheld eller

dødsfald.

Tag dit ansvar herfor alvorligt både af hensyn til din egen sikkerhed og med hensyn til de mennesker, som

kan blive påvirket på grund af dit arbejde.

Sikkerhedsoplysningerne på de følgende sider er delt op i flere forskellige emner.

“Almene sikkerhedsgrundregler” på side 1-2

“Placering af sikkerhedsmærkater” på side 1-3

“Ikke godkendte ændringer” på side 1-10

“Forsigtighedsregler på arbejdspladsen” på side 1-10

“Drift” på side 1-12

“Udstyr” på side 1-17

“Vedligehold” på side 1-21

“Forsendelse og transport” på side 1-23

022-00028ADM

Sikkerhed 1-1

SIKKERHEDSADVARSELSSYMBOL

Vær godt forberedt - Sæt dig ind i alle drifts- og sikkerhedsinstruktioner.

Dette er symbolet for sikkerhedsberedskab. Overalt, hvor det findes i denne manual eller på

sikkerhedsmærkater på maskinen, skal du være forberedt på mulige farer for personlige

kvæstelser eller uheld. Overhold altid sikkerhedsbestemmelserne og følg de anbefalede

fremgangsmåder.

LÆR NØGLEORDENE, SOM BENYTTES I FORBINDELSE MED SYMBOLET FOR SIKKERHEDSBE-

REDSKAB

Ordene "FORSIGTIG," "ADVARSEL," og "FARE" brugt i denne vejledning og på skilte på maskinen henvi-

ser til farer eller ikke sikre fremgangsmåder. Alle tre udtryk gør opmærksom på sikkerhedsrelaterede for-

hold. Overhold de tilsvarende forholdsregler, hver gang De ser sikkerhedsadvarselstrekanten, uafhængigt

af, hvilket signalord der står ved siden af symbolet med "udråbstegn".

OBS!

Gør opmærksom på en farlig situation, som kan medføre mindre eller moderate kvæstelser, hvis

ikke den afværges. Hermed kan der også advares imod en generelt farlig fremgangsmåde.

ADVARSEL!

Gør opmærksom på en farlig situation, som kan medføre alvorlige kvæstelser eller dødsfald,

hvis ikke den afværges. Hermed kan der også advares imod en særdeles farlig fremgangsmåde.

FARE!

Gør opmærksom på en farlig situation, med stor sandsynlighed medfører dødsfald eller aldeles

alvorlige kvæstelser, hvis ikke den afværges. Hermed kan der også advares imod udstyr, som

kan eksplodere eller sprænges, hvis ikke det behandles eller omgås med omhu.

ALMENE SIKKERHEDSGRUNDREGLER

ANDRE ANVENDELSESOMRÅDER

Læssemaskinen er i første linie konstrueret til at flytte jord med en skovl. Til anvendelse som dræg eller til

håndtering af objekter på andre måder kontakt venligst Daewoo. Løftearbejde af forskellig art er tilladt i

godkendte opsætninger og kun op til den angivne kapacitet uden løft af læs i siden (såfremt der ikke gæl-

der andre lokale forbud). Anvend ikke maskinen til opgaver, som den ikke er konstrueret til. Brug ikke skov-

len til løftearbejdet, hvis ikke der benyttes løftestropper i godkendt opsætning.

1-2 Sikkerhed

022-00028ADM

ADVARSEL ANGÅENDE DRIFT, EFTERSYN OG VEDLIGEHOLD (4190-2545, 190-00092)

OBS!

•

Læs manualen og mærkaterne

før drift og vedligehold. Følg

instruktionerne og tag hensyn til

advarslerne i manualen og på

mærkaterne, som findes på

maskinen.

•

Tryk på hornet for at advare folk i

nærheden, før maskinen tages i

drift og kontrollér, at alle

personer har forladt området.

•

når du forlader operatørens

ACO1360L

sæde, sørg så altid for:

•

at sænke dybdeskeen og

andet arbejdsværktøj ned til jorden.

•

"LOCK" (lås) gearhåndtag i "NEUTRAL" (tomgang).

•

at trække parkeringsbremsen.

•

at dreje startkontakten til "OFF." Fjern nøglen fra låsen.

•

Når der konstateres usædvalige forhold på hydrauliske komponenter og enheder, så

kontakt den nærmeste DAEWOO-forhandler eller et autoriseret værksted. Gør ikke

forsøg på at sætte maskinen i stand.

ADVARSLER I FORBINDELSE MED ÅBNING AF MOTORHJELMEN (2190-2525, 190-00095)

ADVARSEL!

Stands motoren, før motorhjelmen åbnes.

ACO1420L

1-4 Sikkerhed

022-00028ADM

ADVARSEL VEDRØRENDE HÅNDTERING AF AKKUMULATOR (2190-2528, 190-00099)

ADVARSEL!

Fare for eksplosion:

•

Keep away from flame.

•

Der må ikke svejses eller bores.

ACO1480L

Akkumulator

Læssemaskinens hovedkontrolsystem er udstyret med en akkumulator. Akkumulatoren holder på et tryk,

som kan gøre det muligt at aktivere de hydrauliske styreelementer i en kort tid efter at motoren er blevet

slukket. Aktivering af en vilkårlig styreenhed kan få den pågældende funktion til at arbejde ved hjælp af

tyngdekraften.

OBS!

Ethvert løftet udstyr vil sænkes ned til jorden, hvis akkumulatoren står under tryk.

Sænk de foran på maskinen anbragte redskaber ned til jorden, før maskinen lukkes ned. Drej nøglen til

positionen "ON" (tænd) og bevæg styrehåndtagene for at slippe trykket ud af akkumulatoren, efter at moto-

ren er blevet slukket. Fjern nøglen.

VIGTIGT

Se i værkstedsmanualen vedrørende serviceprocedurer. Ingen af hovedledningerne må løsnes,

før trykket i akkumulatoren er blevet sluppet ud.

022-00028ADM

Sikkerhed 1-5

ADVARSEL MOD FOR HØJ KØLEMIDDELTEMPERATUR (2190-2531, 190-00097)

ADVARSEL!

For at forhindre varmt vand i at sprøjte ud:

•

SLUK for motoren.

•

Lad vandet køle af.

•

Løft langsomt låget for at slippe

trykket ud, før låget fjernes.

ACO1410L

ADVARSEL OM NØDVENDIG VEDLIGEHOLDELSE AF BATTERIET (2190-2533, 190-00100)

FARE!

•

Dampe fra batterier kan

eksplodere. Hold gnister og

åben ild borte fra batterierne.

•

Undgå altid at opbevare

metaller som f. eks. værktøj

eller let antændelige materialer

rundt

omkring eller

på

batterierne. Der kan udløses en

eksplosion eller opstå ildebrand

ved at kortslutte batterierne.

•

Svovlsyren i batteriet er giftigt.

Syren er stærk nok til at brænde

huden, til at lave huller i tøjet og

til at medføre blindhed, når den

kommer i øjnene.

ACO1400L

Når du spilder syre på dig selv:

Skyl din hud med vand

Benyt tvekulsurt natron eller

kalk for at neutralisere syren.

Skyl øjnene med vand i 10-15

minutter.

Søg omgående lægehjælp.

022-00028ADM

Sikkerhed 1-7

IKKE GODKENDTE ÆNDRINGER

VIGTIGT

Hvis du skulle have brug for flere oplysninger eller når du har spørgsmål eller er i tvivl om sikre

arbejdsmåder eller hvordan læssemaskinen skal bruges på den rigtige måde i forbindelse med

en speciel opgave eller under bestemte vilkår i dine egne arbejdsomgivelser, så kontakt din

nærmeste Daewoo-forhandler.

Enhver ændring, som foretages på maskinen uden tilladelse eller skriftlig godkendelse fra Daewoo, kan

medføre en sikkerhedsrisiko, som maskinens ejer alene er ansvarlig for.

Udskift alle OEM dele med korrekte autoriserede eller originale Daewoo dele for sikkerhedens skyld. Når

for eksempel fastgørelsesmiddeler, bolte eller møtrikker ikke erstattes med de rigtige reservedele, kan der

opstå situationer, hvor sikkerheden af kritiske dele er bragt i alvorlig fare.

FORSIGTIGHEDSREGLER PÅ ARBEJDSPLADSEN

FORHOLDSREGLER FOR TILBEHØR

Tilbehørsæt fåes hos din forhandler. Kontakt Daewoo for at få oplysninger om leverbare en-vejs (enkeltvir-

kende) eller to-vejs (dobbeltvirkende) rørlægnings-/ventil-/hjælpestyresæt. Fordi Daewoo ikke kan forudsé,

kende eller afprøve alt det tilbehør, som brugerne gerne vil installere på deres maskiner, beder vi dig kon-

takte Daewoo for autorisation og godkendelse af tilbehør og dets kompatibilitet med tilbehørsæt.

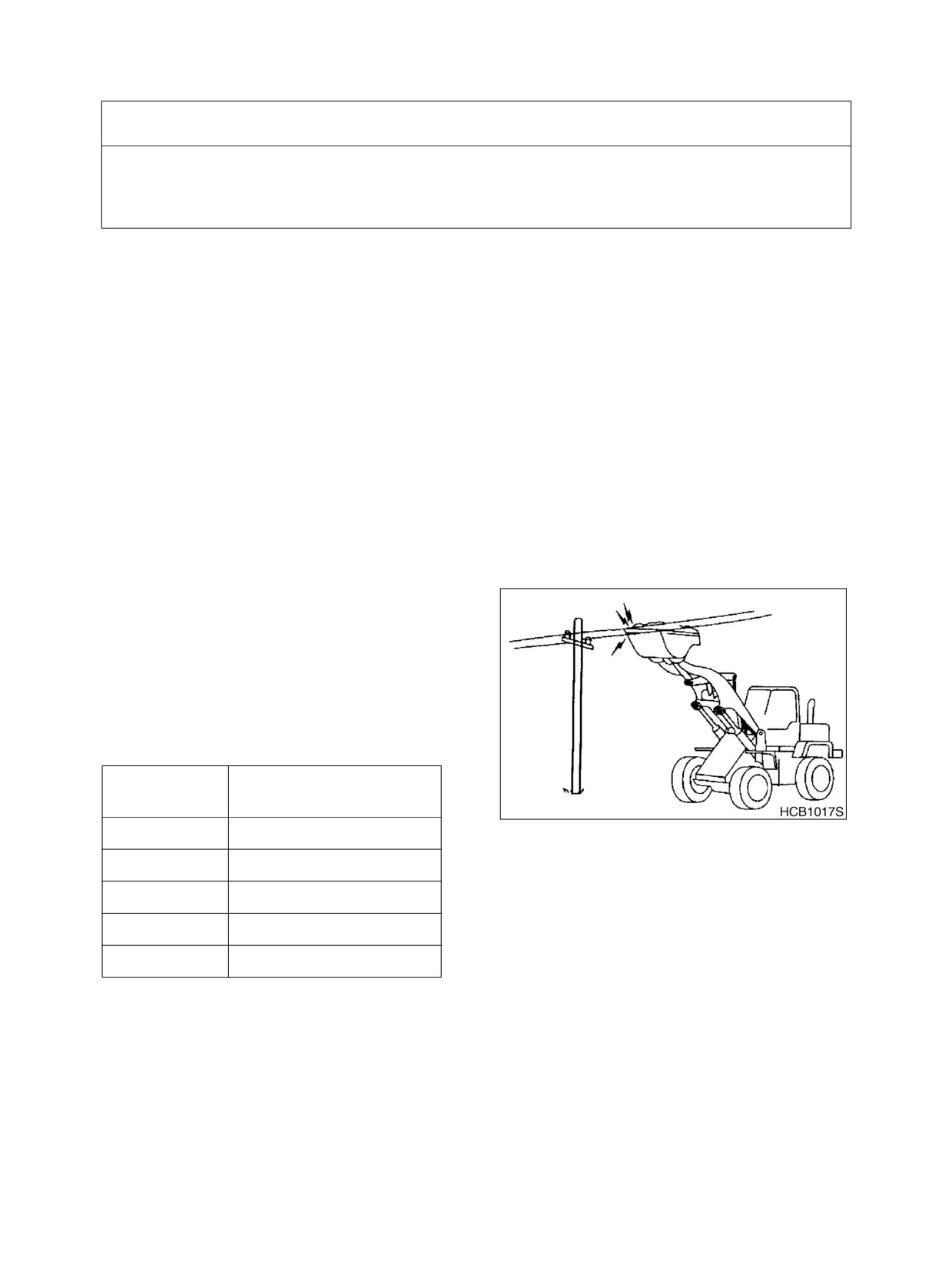

UNDGÅ HØJSPÆNDINGSLEDNINGER

På grund af kontakt med eller for ringe afstand

til højspændingsledninger kan der ske alvorlige

kvæstelser eller indtræde dødsfald. Dybdeskeen

skal ikke nødvendigvis have fysisk kontakt med

strømledningerne for at der overføres strøm.

Brug en observatør og gør brug af håndsignaler

for at holde afstand fra strømledninger, som ikke

er tydeligt synlige for operatøren.

MINDSTE

SPÆNDING

SIKKERHEDSAFSTAND

6.6 kV

3 m (9’ 10")

Afbildning 2

33.0 kV

4 m (13’ 1")

66.0 kV

5 m (16’ 5")

154,0 kV

8 m (26’ 3")

275.0 kV

10 m (32’ 10")

Betragt disse mindsteafstande kun som en retningslinie. Afhængigt af spændingen i ledningen og de atmo-

sfæriske forhold kan der opstå stærke strømstød, når bommen endnu er på 4 - 6 m (13 - 20 ft) afstand fra

el-ledningen. Meget høj spænding og regnvejr kan yderligere reducere sikkerhedsmarginen.

BEMÆRK:Før der påbegyndes noget arbejde i nærheden af strømledninger (enten overjordiske eller

underjordiske), bør man altid kontakte det lokale el-værk direkte og i fællesskab udarbejde

en sikkerhedsplan.

1-10 Sikkerhed

022-00028ADM

KONTAKTÉR MYNDIGHEDERNE, FØR GRAVEARBEJDET BEGYNDER

Underjordiske risici omfatter også naturgasledninger, vandledninger, tunneler og jorddækkede fundamen-

ter. Find ud af, hvad der befinder sig under arbejdsstedet, inden du begynder at grave.

VÆR OPMÆRKSOM PÅ HØJDEFORHINDRINGER.

Enhver ting i nærheden af bommen kan være en farekilde eller få operatøren til at reagere pludseligt og

således medføre et uheld. Brug en observatør eller en signalmand under arbejdet i nærheden af broer,

telefonledninger, stilladser på byggepladsen eller ved andre forhindringer.

VÆR FORSIGTIG PÅ LØS UNDERGRUND

Arbejde med tunge læs på løs, blød undergrund eller på ujævnt, kuperet terræn kan medføre farlige side-

læns belastninger og muligvis bevirke, at gravemaskinen vælter og at der sker uheld. Kørsel uden læs eller

med ikke afbalanceret læs kan også være farlig.

Vær ved skiftende temperaturer forsigtig ved mørke og fugtige pletter, når der arbejdes eller køres henover

frossen undergrund. Hold afstand fra grøfter, fremspring og andre undergrunde med dårlig bæreevne.

Stands arbejdet og anbring stabiliserende måtter eller afspærringer, når det er nødvendigt at arbejde i

områder, hvor det er vanskeligt at holde sporet.

SØRG FOR PÅLIDELIG OG SOLID STØTTE

Stol aldrig på donkrafte eller anden utilstrækkelig understøttelse, mens arbejdet står på. Blokér hjulene

foran og bagved for at forhindre enhver bevægelse.

GRAVEARBEJDE UNDER FREMSPRING

Det er farligt at grave under et fremspring. Fremspringet kunne falde sammen over operatøren og medføre

alvorlige kvæstelser eller dødsfald. Gå videre til et andet udgravningsområde, før der dannes stejle frem-

spring. Vær klar over læssemaskinens højde og rækkevidde og arbejd på forudseende måde. Parkér læs-

semaskinen på afstand fra fremspring, før arbejdet afsluttes.

GRAVEARBEJDE UNDER LÆSSEMASKINEN

Det er farligt at grave under læssemaskinen. Den underliggende jord kunne falde sammen. Dette kan få

læssemaskinen til at hælde, hvilket igen kan medføre alvorlige kvæstelser eller dødsfald for operatøren.

Arbejde udenom dybe gruber og grøfter eller langs med høje vægge kan kræve brug af støtteblokke og sti-

vere, især efter lange regnskyl eller under tøvejr i foråret.

SKRÅNENDE TERRÆN KRÆVER FORSIG-

TIGHED

Grav altid jævnt indenfor hele arbejdsområdet,

så længe det er muligt, og prøv på gradvist at

jævne enhver skråning. Hvis det ikke er muligt

at nivellere området eller at undgå at arbejde på

en skråning, anbefales det at reducere læsset

størrelse og takthastigheden.

På skrånende overflader skal man være meget

omhyggelig ved placeringen af læssemaskinen,

inden arbejdet påbegyndes. Vær opmærksom

på ustabile situationer, så du kan undgå at

komme ud for dem. Man skal for eksempel altid

AJO0580L

undgå at arbejde med skovlen hen over den

Afbildning 3

side af maskinen, som vender ned ad bakken,

når man parkerer i ret vinkel til skråningen.

Undgå at strække skovlen ud i hele længden i retning ned ad bakke. Det kan også være farligt at løfte

skovlen for højt og for tæt på maskinen, mens læssemaskinen vender op ad bakken.

022-00028ADM

Sikkerhed 1-11

VÆR OPMÆRKSOM MED HENSYN TIL PER-

SONER, SOM GÅR HEN OVER

ARBEJDSOMRÅDET

Under læsning af en lastvogn skal du altid vide,

hvor chaufføren opholder sig.

Undgå at bevæge læsset henover lastvognens

førerhus, selvom chaufføren opholder sig på et

sikkert sted. En anden person kann af en eller

anden grund være steget ind i førerhuset.

Undgå at arbejde, hvor der kann være nogen

ikke synlige forbipasserende.

HAOA171L

Reducér arbejdshastigheden og kør langsom-

Afbildning 4

mere i overfyldte eller tæt befolkede områdert.

Brug alment kendte signaler, så andre medlem-

mer af arbejdsholdet kan advare operatøren om

at arbejde langsommere eller helt at standse

arbejdet i en truende faresituation.

FIND FREM TIL OG OVERHOLD LOKALE FORSKRIFTER

Myndighederne kan have foreskrevet mindstebeløb for forsikringsdækning, arbejdstilladelser, fysiske

afspærringer rundt omkring arbejdsarealet eller tidsintervaller, hvor der ikke må arbejdes. Der kan også fin-

des retningslinier, standarder eller indskrænkninger vedrørende udstyr, som må benyttes til specielle

arbejdsopgaver. Kontrollér, om der findes sådanne lokale bestemmelser og sørg for, at de alle overholdes,

dette kan også vedrøre underjordiske faremomenter og strømledninger.

DRIFT

KØR KUN MASKINEN, NÅR DU SIDDER I

OPERATØRENS KABINE

Grib aldrig ind gennem et vindue for at betjene

et styrehåndtag. Prøv aldig på at betjene læsse-

maskinen, hvis du ikke befinder dig i komman-

doposition - siddende ved instrumenterne. Du

skal altid være årvågen og koncentrere dig om

dit arbejde til enhver tid, men vend dig ikke ud af

sædet, når arbejdsaktiviteter bag ved dig (eller

på siden) kræver din opmærksomhed.

Brug en anden person til at se efter eller til at

HAOA151L

give signaler, hvis du ikke kan se tydeligt, og der

Afbildning 5

er ved at foregå et eller andet bag dig.

Udskift beskadigede sikkerhedsmærkater og

erstat tabt eller beskadiget operatørvejledning.

Lad aldrig nogen betjene maskinen, hvis ved-

kommende ikke er helt og fuldt uddannet i sik-

kerhedsspørgsmål og i betjening af maskinen.

1-12 Sikkerhed

022-00028ADM

UDFØR EN "FØR-START" SIKKERHEDSCHECK, INDEN DU STARTER MOTOREN:

•

Gå rundt om maskinen, inden du stiger ind i operatørens kabine. Se, om der slipper væske ud

nogen steder, kontrollér løse forbindelser, dårlige sammenføjninger eller alle andre tegn på

mulige skader på udstyret.

•

Alle skærme på udstyret og alle maskinens beskyttelsesindretninger skal være på plads for at

beskytte mod kvæstelser, mens maskinen er i drift.

•

Se dig omkring på hele arbejdsområdet og hold udkig efter eventuelle farer og personer eller

genstande, som kunne være truet, mens arbejdet står på.

•

Start aldrig motoren op, når der er nogetsomhelst tegn på, at der gennemføres vedligeholdel-

ses- eller servicearbejde eller når der er anbragt et advarselsskilt på styrehåndtagene i kabinen.

•

En maskine, som ikke har været benyttet i den senere tid, er som har været brugt ved meget

lave temperaturer, kan have brug for en opvarmning eller vedligeholdelseseftersyn, inden den

startes.

•

Check måleinstrumenter og monitordisplayer med hensyn til normal funktion, inden du starter

motoren. Lyt efter usædvanlige lyde og vær opmærksom på andre muligvis farlige vilkår i

begyndelsen af arbejdet.

•

Kontrollér dækkenes lufttryk og undersøg dækkene med hensyn til beskadigelser og uensartet

slitage. Gennemfør vedligehold, før maskinen bruges.

BENYT INGEN ÆTER SOM STARTHJÆLP

Et elektrisk varmelegeme af gittertypen med for-

greningsrør benyttes til koldstart. Et glødende

varmeelement kan bevirke detonation af æter

eller anden startvæske og således medføre

kvæstelser.

Afbildning 6

OPSTIGNING OG NEDSTIGNING

Man må aldrig stige op på eller klatre ned fra en

maskine, som er i bevægelse. Spring ikke op/

ned. Indgangs/udgangsveje skal være frie for

mudder, olie og affald og håndtag, gelændere

mm. skal sidde faste og være anbragt på sikker

måde.

Hold altid fast i noget og benyt trinnene og sørg

altid for at have kontakt til mindst 3 punkter med

hænder og fødder. Brug aldrig styreelementer

som håndgreb.

HA3O1003

Rejs dig aldrig fra operatørens sæde eller forlad

Afbildning 7

operatørens kabine og stig aldrig ned fra maski-

nen, når motoren kører.

022-00028ADM

Sikkerhed 1-13

OVERHOLD DE ALMINDELIGE SIKKERHEDSREGLER

Kun trænet og autoriseret personale, som har omfattende viden og som har kendskab til sikre fremgangs-

måder, må have tilladelse til at bruge læssemaskinen eller til at gennemføre servicearbejde.

Alt personale på byggepladsen skal være opmærksomme på det individuelle ansvar og den opgave, de

har fået tildelt. Kommunikations- og håndsignaler skal være kendt for enhver.

Terrænet og jordforholdene på arbejdsarealet, indkommende trafik, vejrbetingede farer og enhver overjor-

disk og underjordisk forhindring skal iagttages og overvåges af alle medlemmerne i arbejdsholdet.

MOTORVENTILATION

Motorens udstødningsgasser kan medføre tab

af bedømmelsesevnen og tab af motorisk kon-

trol. Disse gasser kan også medføre bevidstløs-

hed, alvorlige kvæstelser og dødelige uheld.

Sørg for passende ventilation, før motoren star-

tes indenfor et lukket område.

Vær ligeledes opmærksom på åbne vinduer,

døre eller kanalarbejde, hvor udstødningsgasser

kan slippe ind eller blæses ind af vinden, hvor

så andre udsættes for fare.

HAOA070L

Afbildning 8

BESKYTTELSE MOD I UHELD FORBIN-

DELSE MED ASBESTSTØV

Asbeststøv kan være FARLIGT for dit helbred,

når det indåndes. Der kan findes materialer,

som indeholder asbestfibre, på arbejdsstedet.

Indånding af luft, som indeholder asbestfibre,

kan i værste fald medføre alvorlige skader på

lungerne. Overhold følgende forholdsregler for

at forhindre lungeskader på grund af asbest-

fibre:

•

Brug en iltmaske, som er godkendt til

ARO1770L

brug i asbestbelastede omgivelser.

Afbildning 9

•

Brug aldrig trykluft til rengøring.

•

Benyt vand til rengøring for at binde

støvet.

•

Sørg for såvidt som muligt altid at

have vinden i ryggen ved arbejde på

maskinen eller på komponenter.

•

Vær altid opmærksom på alle regler

og forskrifter, som gælder på

arbejdspladsen og i omgivelserne.

GIV DIG TID TIL AT SØRGE FOR GOD SIGTBARHED

Stands arbejdet, når sigtbarheden er ringe. Stærkt regnvejr, sne, tåge og særdeles støvede omgivelser kan

alle bevirke en så dårlig sigtbarhed, at det er bedst at vente, indtil vejret ændrer sig eller støvet har lagt sig,

før arbejdet fortsættes.

1-14 Sikkerhed

022-00028ADM

Natarbejde i områder med reduceret sigtbarhed skal standses, hvis anbringelse af ekstra projektører på

maskinen (eller i arbejdsområdet) er nødvendig.

Fjern snavs og støv fra ruderne og arbejdslygternes glaslinser. Stands arbejdet, så snart det er nødvendigt

at rense arbejdslygter, vinduer eller spejle.

BRANDFARE PÅ GRUND AF BRÆNDSTOF,

OLIE OG HYDRAULIKVÆSKE

Fyld brændstof, olie, frostbeskyttelse og hydrau-

likvæske på maskinen udelukkende i godt venti-

lerede området. Maskinen skal være parkeret

med alle styreelementer, lamper og afbrydere

sat til "OFF" (slukket), Motoren skal være "OFF"

(slukket) og alle flammer, glødende kul, hjælpe-

varmeanlæg eller gnistdannende udstyr skal

være overhældt med vand, være sat til "OFF"

(slukket) og/eller holdes på afstand fra maski-

nen.

HAOA120L

Afbildning 10

Statisk elektricitet kan bevirke gnistdannelse

ved brændstofpåfyldningsåbningen. I meget

koldt og tørt vejr eller under andre vilkår, der kan

bevirke statisk afladning, skal spidsen af ben-

zinpistolen hele tiden være i kontakt med kanten

af påfyldningsåbningen for at have jordforbin-

delse.

Hold dækslerne på brændstoftanken og på

andre væskebeholdere tæt lukkede og start ikke

motoren, før lågene sidder forsvarlig faste.

STARTHJÆLP ELLER OPLADNING AF

MOTORENS BATTERIER

Sluk for alt elektrisk udstyr ved at sætte det til

"OFF" (slukket), inden der tilsluttes ledninger til

batteriet. Dette omfatter også elektriske kontak-

ter på batterioplader eller udstyr til lynopstart.

Når der gives starthjælp fra en anden maskine

eller et andet køretøj, så må disse to maskiner

ikke røre hinanden. Brug sikkerhedsglas eller

briller, mens de fornødne paralelle batteriforbin-

delser - plus til plus og minus til minus - opret-

HAOA310L

tes.

Afbildning 11

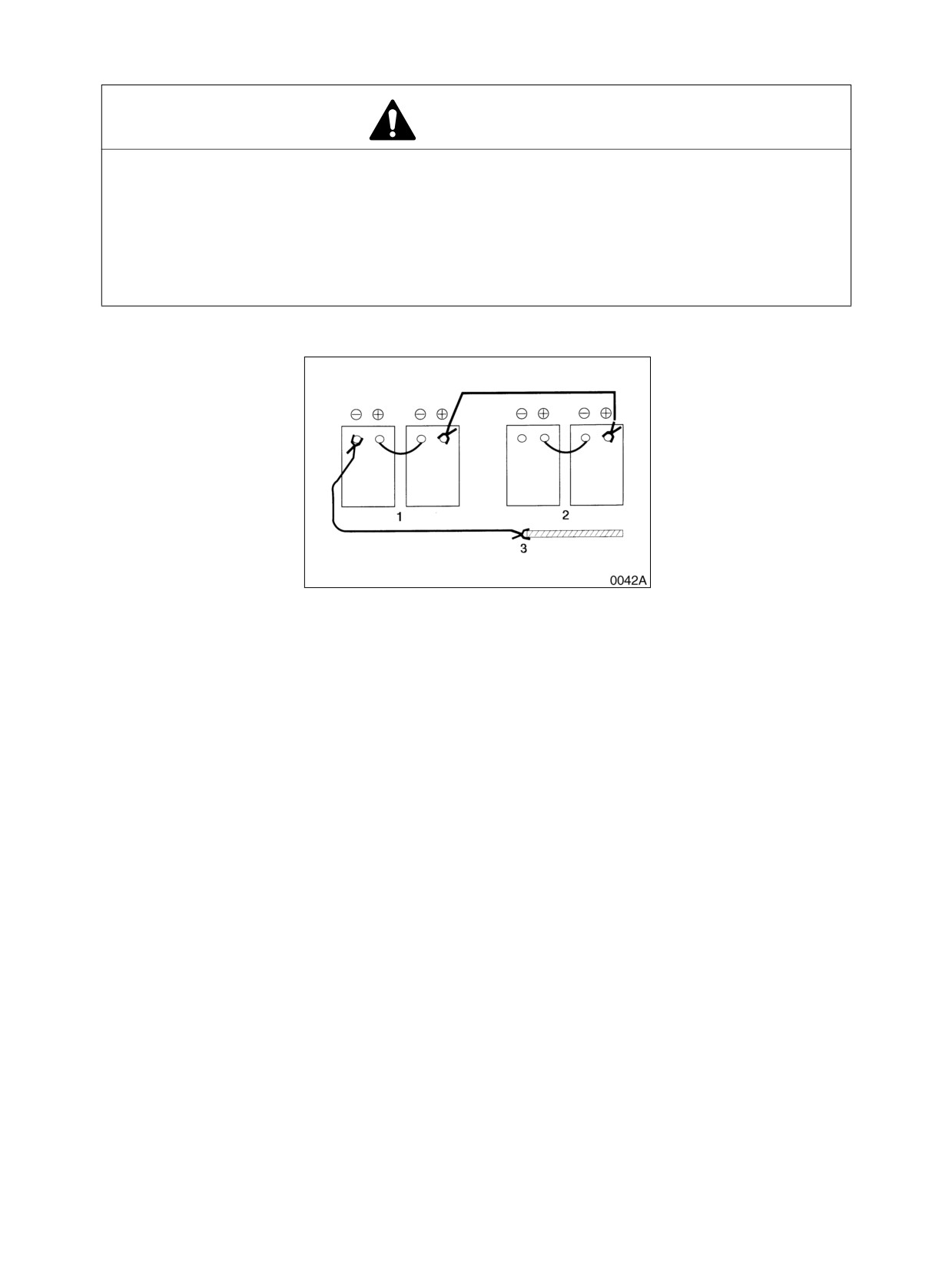

Batterier med 24 volt består af to serieforbundne

tolv-volt-batterier, hvor en ledning forbinder en

plusterminal fra det ene 12 volts batteri med en minusterminal på det andet batteri. Forbindelser med start-

hjælps- eller opladningsledninger skal etableres mellem ikke serieforbundne positive terminaler og mellem

negative terminaler af hjælpebatteriet og metalchassiset af den maskine, som skal startes eller oplades.

Se fremgangsmåde og illustration under “Start med hjælpebatterier” på side 3-8.

Forbind først plusledningen, når kabelforbindelserne etableres. Fjern først minusledningen, når forbindel-

serne afbrydes igen. Den sidste ledningsforbindelse, på metalchassiset på den maskine, som skal oplades

eller som skal startes op, skal altid være så langt væk fra batterierne som muligt.

022-00028ADM

Sikkerhed 1-15

SØRG FOR AT ”KNIBESTEDER” ER OVER-

SKUELIGE - VÆR FORSIGTIG I BAK-

GEAR

Brug en person til af give signaler, når der er

stærk trafik eller når operatørens udsyn ikke er

tydeligt, som for eksempel ved baglæns kørsel.

Enhver, som står tæt ved hjulene eller ved

arbejdsudstyr, som er i bevægelse, er i fare for

at komme i klemme mellem masakinens bevæ-

gelige dele.

Giv aldrig nogen lov til at køre med på nogen

HAOA191L

som helst del af maskinen, inklusive alle dele af

Afbildning 12

operatørens kabine.

FORHOLDSREGLER FOR KØRSEL

Slå rammens lås til for køresel på lange strækninger. Under kørsel er læssemaskinens lys altid tændt. Sørg

for, at du holder dig tilalle statslige og lokale bestemmelser med hensyn til advarselsflag og skilte.

Styrehåndtagene for tilbehøret bør ikke betjenes under kørsel.

Sørg for, at alt arbejdsudstyr er kørt ind, således at bommens yderende er så tæt på maskinen som muligt

og at omtrent 440 mm (17") over jorden.

Kør ikke hen over forhindringer eller skråninger, som vil bevirke, at maskinen hælder alvorligt til siden. Kør

rundt omkring enhver hældning eller forhindring, som vil bevirke en hældning på 10 grader eller mere.

KØR FORSIGTIGT PÅ SNE OG IS OG VED MEGET LAVE TEMPERATURER

Undgå pludselige bevægelser i iskoldt vejr og hold afstand fra selv meget små skråninger. Maskinen kan

meget nemt skride ud til en side.

Ophobet sne kan skjule eller utydeliggøre mulige farekilder.. Vær forsigtig, når maskinen benyttes til sne-

rydning.

Det kan være påkrævet at varme maskinen op i kort tid for at undgå drift med træg eller reduceret arbejds-

evne. Stødagtige rystelser og belastninger fra stød gennem sammenstød eller ved at bommen eller udstyr

rammer hårdt på jorden medfører en hårdere belastning ved meget lave temperaturer. Det kan være

påkrævet at nedsætte arbejdstakten og arbejdslæsset.

PARKERING AF MASKINEN

Undgå en brat standsning af maskinen og lad være med at parkere maskinen lige der, hvor arbejdet tilfæl-

digvis slutter for i dag. Tænk fremskuende, således at gravemaskinen står på en solid, jævn undergrund på

afstand fra trafikken og ikke i nærheden af høje vægge, klippeskrænter og andre arealer, hvor vand samler

sig eller løber ned. Hvis det ikke kan undgås at parkere på hældninger, så blokér hjulene for at forhindre

bevægelse. Sænk skovlen eller andet arbejdsudstyr fuldstændigt ned til grunden eller til et bærestativ nat-

ten over. Der må ikke være nogen mulighed for utilsigtet eller tilfældig bevægelse.

KONTROLFUNKTIONER VED NEDLUKNING

Når skovlen er blevet sænket ned til opbevaringpositionen for natten, stil så alle kontakter og instrumenter i

”OFF”-position. Sæt parkeringsbremsens knap til "LOCK" (låst). Dette slår parkeringsbremsen til. Sæt

hovedafbryderen til "LOCK" (låst).. Dette umuliggør brug af styrehåndtaget for skovlen. Drej nøglen i start-

kontakten i ”OFF”-position, og fjern nøglen fra afbryderen.

Aktivér alt låseligt sikkerhedsudstyr, som er anbragt på maskinen.

1-16 Sikkerhed

022-00028ADM

VIGTIGT

I forbindelse med vedligehold af hydrauliksystemet eller andet servicearbejde skal man være

opmærksom på, at akkumulatorerne i systemet indeholder væske, som står under tryk, efter at

maskinen er blevet lukket ned. For at slippe hydrauliktrykket ud af akkumulatorerne skal man

betjene styrehåndtagene, mens motoren er slukket, indtil hele overtrykket er sluppet ud af

akkumulatorerne.

UDSTYR

HÅRD DRIFT KAN KRÆVE BRUG AF GOD-

KENDT SIKKERHEDSUDSTYR

Arbejde i miner, tunneler, dybe skakter og gru-

ber eller på løse eller våde overflader kan med-

føre fare for faldende sten, maskinen kan vælte

omkuld eller der kan flyve farlige ting rundt.

Yderligere beskyttelse for operatørens kabine

kan rekvireres i form af FOPS /beskyttelsesy-

stem mod objekter, som falder ned/ eller ROPS/

forstærkningssystem til beskyttelse ved vælt-

ning.

HAOA110L

Afbildning 13

Ethvert armeringssystem, som installeres på

maskinen, skal opfylde sikkerheds- og godken-

delsesstandarder og bære tilsvarende mærk-

ning og oplysninger om belastbarhed. For

eksempel skal det mest brugte armeringssy-

stem, FOPS, leve op til eller overgå Society of

Automotive Engeneers standard SAE J1356,

”Kvalitetskrav for beskyttelsesanordninger mod

objekter, som falder ned, for læssemaskiner”.

Prøv aldrig på at ændre eller at modificere noget

armeringssystem for beskyttelsesindretninger

ved at bore huller, ved at svejse eller ved at gen-

montere eller flytte fastgørelsesmidler. Ethvert

HAOA100L

alvorligt stød eller skade på systemet nødven-

Afbildning 14

diggør en fuldstændig ny vurdering af systemets

integritet. Ny installering, ny godkendelse og/

eller udskiftning af systemet kan være nødven-

digt.

INSTALLÉR EKSTRA SIKKERHEDSUDSTYR, NÅR ARBEJDSVILKÅRENE KRÆVER DETTE

Beskyttelse i form af lamineret glas for forruden, sidevinduerne og bagruden kan også anbefales i afhæn-

gighed af vilkårene på arbejdspladsen.

Kontakt din Daewoo-forhandler med hensyn til hvilken slags sikkerhedsudstyr, der findes og/eller for at få

anbefalinger, hvis der er nogen som helst fare for at komme til skade på grund af objekter, som kan ramme

operatørens kabine. Sørg for, at alle andre medlemmer af arbejdsholdet holder passende afstand fra læs-

semaskinen og fra eventuelle farekilder.

022-00028ADM

Sikkerhed 1-17

BEVÆGELSESALARMER

Når læssemaskinen er udstyret med en hørbar kørselsalarm, så skal denne afprøves hver dag. Den akusti-

ske alarm skal kunne høres, så snart maskinen begynder at køre.

SIKKERHEDSSELER SKAL ALTID BENYT-

TES

Når motoren er i gang, skal operatøren altid

sidde ved instrumenterne og bære sikkerheds-

sele.

Afbildning 15

VINDUES GLASKNUSNINGSVÆRKTØJ

Denne læssemaskine er udstyret med et red-

skab til at knuse glas. Det findes forneden i

højre side af kabinen lige bag døren. Det red-

skab kan bruges i tilfælde af en nødssituation,

som kræver, at man knuser glasset for at

komme ud af operatørens kabine. Grib fast om

håndtaget og benyt den skarpe spids til at knuse

glasset.

ADVARSEL!

Afbildning 16

Beskyt dine øjne, når du knuser ruden.

EN ILDSLUKKER SKAL ALTID LIGGE

PARAT

Det anbefales, at der monteres en universal "A/

B/C" ildslukker af passende størrelse (2.27 kg [5

lb] eller større) i kabinen. Kontrollér og eftersé

ildslukkeren med jævne mellemrum og sørg for,

at alle medlemmer af arbejdsgruppen er trænet

tilsvarende med hensyn til brug af ildslukkeren.

HAOA080L

Afbildning 17

1-18 Sikkerhed

022-00028ADM

HOLD STANDARDSIKKERHEDSUDSTYR I GOD STAND

Maskinafskærmninger og skærme for kontrolpaneler skal altid være på plads. Hold god afstand fra alle

roterende dele. Ved farlige steder som køleventilatoren og vekselstrømgeneratorens drivrem kan man

komme i klemme; hår, smykker og for stort eller løstsiddende tøj kan blive fanget.

Sikkerhedsmærkater skal udskiftes, hvis de er beskadigede eller ikke længere kan læses. Oplysninger på

mærkater giver arbejdsholdets medlemmer en vigtig påmindelse om sikkerheden. Reservedelsnumre for

hver mærkat og de tilsvarende steder for anbringelse er vist på siderne 1-2 til og med 1-4 i dette afsnit.

SIKKERHEDSKRITISKE KOMPONENTER SKAL UDSKIFTES REGELMÆSSIGT

Udskift de følgende brand-relaterede komponenter, så snart de viser nogen tegn på slid eller udskift dem

med regelmæssige mellemrum uafhængigt af, om slid er synlig eller ej:

•

Fleksible slanger for brændstofsystemet, slangen ved tankens overløbsudslip og tankdækslet.

•

Slangerne i det hydraulske system, især pumpernes udslipledninger og forgreningsslangerne

på forreste og bageste pumpe.

•

Hold montagestøtter og slange- og ledningsspændebånd stramme. Slanger skal være lagt ud

således, at de ikke bøjes for meget.

HYDRAULIKCYLINDERTÆTNINGER SKAL UDSKIFTES MED JÆVNE MELLEMRUM

Kontroller omfanget af cylindernes drift med jævne mellemrum. Tætningssæt for overhaling kan fås hos

Daewoo.

HYDRAULISKE HØJTRYKSLEDNINGER KAN HOLDE PÅ EN STOR ENERGIMÆNGDE

Udsatte hydrauliske slanger på armen kan reagere med eksplosiv kraft, hvis de rammes af en sten, som

falder ned, af overliggende forhindringer eller andre farer på arbejdsstedet. Ekstra sikkerhedsudstyr kan

være nødvendig. Sørg for, at slanger ALDRIG kan blive ramt, bøjet eller støde sammen med noget under

arbejdet.

OPERATØRENS KABINE SKAL HOLDES REN

Rens fedt og snavs fra pedalerne og betjeningselementerne. Dette bidrager til sikker drift. Rengøring giver

samtidig også mulighed for eftersyn af udstyret. Mindre skader kan repareres eller rettes, før der opstår

større problemer.

Hold kabinens gulv og pult fri for redskaber og personlige ejendele.

BEKLÆDNING OG PERSONLIGT BESKYT-

TELSESUDSTYR

Bind langt hår sammen og undgå løst tøj og

smykker. Disse ting kan få fat i styreinstrumen-

terne eller i dele, som rager frem, og forårsage

alvorlige kvæstelser eller dødsfald.

Gå aldrig med tøj, som er indsmurt i olie. Der

kan let gå ild i det.

Det kan være nødevendigt at gå med fuld øjen-

beskyttelse, hjelm, sikkerhedssko og -handsker

på arbejdspladesen.

HAOA020L

Benyt aldrig uegnet værktøj under arbejdet på

Afbildning 18

maskinen. Det kan gå i stykker eller smutte bort

og på denne måde medføre kvæstelser eller det

kan ikke gøre det ønskede arbejde på den rig-

tige måde.

022-00028ADM

Sikkerhed 1-19

ÅNDEDRÆTSBESKYTTELSE OG HØREVÆRN KAN VÆRE PÅKRÆVET

Glem ikke, at nogle rarer for dit helbred ikke fremstår tydeligt med det samme. Udstødningsgasser og larm

er ikke synlige, men disse farer kan fremkalde erhvervsudygtighed eller permanente skader.

BEMÆRK:Støjniveauet i den lukkede operatørkabine er på 79 dB (A). Yderligere oplysninger vedrø-

rende maskinens støj- og vibrationsniveauer findes i fabrikkens manual.

BESKYTTELSE MOD I UHELD FORBIN-

DELSE MED ASBESTSTØV

Asbeststøv kan være FARLIGT for dit helbred,

når det indåndes. Der kan findes materialer,

som indeholder asbestfibre, på arbejdsstedet.

Indånding af luft, som indeholder asbestfibre,

kan i værste fald medføre alvorlige skader på

lungerne. Overhold følgende forholdsregler for

at forhindre lungeskader på grund af asbest-

fibre:

•

Brug en iltmaske, som er godkendt til

brug i asbestbelastede omgivelser.

ARO1770L

•

Brug aldrig trykluft til rengøring.

Afbildning 19

•

Benyt vand til rengøring for at binde

støvet.

•

Sørg for såvidt som muligt altid at have vinden i ryggen ved arbejde på maskinen eller på kom-

ponenter.

•

Vær altid opmærksom på alle regler og forskrifter, som gælder på arbejdspladsen og i omgivel-

serne.

BATTERISYRE OG EKSPLOSIVE GASSER

KAN VÆRE LIVSFARLIGE

Skyl øjnene med vand i 10-15 minutter, hvis der

er kommet syre i ansigtet. Enhver, som har syn-

ket syre, skal have omgående lægehjælp. Til-

kald hjælp på de numre, som er oplyst helt foran

i telefonbogen.

Eksplosiv batterigas kan antændes gennem gni-

ster fra tilfældige berøringer eller gennem statisk

afladning. Sæt alle knapper til "OFF" (sluk) og

stands motoren, når der arbejdes på batteri-

erne. Sørg for, at batteriklemmerne er fast tilslut-

HAOA440L

tede. Kontakt mellem en løs batteriklemme og

Afbildning 20

en stolpe kan fremkalde en eksplosiv gnist.

AFBRYD FORBINDELSEN TIL BATTERIERNE FØR SERVICERING AF ELEKTRISKE KOMPONEN-

TER ELLER ELEKTROSVEJSNING

Når man afbryder forbindelsen til batteriet, løsnes først ledningen fra batteriets minuspol. Ved tilslutning af

batteriet forbindes først ledningen til batteriets pluspol.

BENYT HÅNDLAMPER MED RINGE VARMEUDVIKLING

Varme overflader på håndlamper eller på transportable arbejdslamper kan antænde brændstof eller eks-

plosive gasser.

1-20 Sikkerhed

022-00028ADM

VEDLIGEHOLD

BRUG ADVARSELSSKILT UNDER SERVICE-

ARBEJDE

Gør andre opmærksomme på, at der udføres

inspektion eller vedligeholdelsesarbejder, og

sæt et advarselskilt op på instrumenterne i ope-

ratørens kabine

- og på andre områder på

ADVARSEL

maskinen, hvis det er nødvendigt.

RØR IKKE NÅR

DER UDFØRES IN-

Advarselsskilte for betjeningselementer kan fås

SPEKTIION ELLER VED-

hos Daewoo-forhandlere, jvf. Afbildning 21.

LIGEHOLD

HAOC920L

LAD IKKE MOTOREN KØRE, NÅR REPARA-

TION AF MOTOR ELLER ARBEJDE

Afbildning 21

GENNEMFØRES ALENE

Der skal altid arbejde mindst to mand sammen,

når motoren skal køre under servicearbejde. En person skal forblive i operatørens sæde, klar til at betjene

instrumenterne eller til at stoppe maskinen og lukke motoren ned.

BENYT ALTID PASSENDE UDSTYR TIL AT STØTTE OG BLOKERE FOR UDSTYRET

Lad ikke vægte eller monteret udstyr blive hængende i luften. Sænk alting ned til jorden, inden du forlader

operatørens sæde. Benyt ingen hule, revnede eller vaklevorne og slingrende støtter under læs. Der må

ikke arbejdes under noget udstyr, som kun holdes oppe af en donkraft.

DER MÅ IKKE ARBEJDES PÅ VARME MOTORER ELLER VARME KØLE- OG HYDRAULIKSYSTE-

MER

Vent, indtil motoren er kølet af efter normal drift. Parker læssemaskinen på en solid, jævn undergrund og

sænk alt udstyr ned til jorden, før maskinen lukkes ned og alle betjeningselementerne sættes til "OFF"

(slukket). Når det er påkrævet at udskifte motorolien, gearolien eller andre væsker, så vent, indtil væske-

temperaturerne er faldet til et acceptabelt niveau, før du åbner udslipskruerne.

BEMÆRK:Olie slipper hurtigere og fuldstændigt ud, mens den er varm. Slip ingen væsker ud ved

temperaturer over 95°C (203°F), men sørg dog for, at maskinen ikke er helt kold.

AFKØLING ER NØDVENDIG FORUD FOR

EFTERSYN AF KØLER ELLER BEHOL-

DERE

Stands motoren og lad varmen slippe bort, før

der gennemføres servicearbejde på motorens

køler eller hydraulikvæskebeholderen. Begge

enheder har luftudslip ved eller i nærheden af

påfyldningslåget for at slippe overskydende tryk

ud. Slip trykket ud, før låg fjernes og LÅG SKAL

LØSNES LANGSOMT, før de fjernes.

HAOA060L

Afbildning 22

022-00028ADM

Sikkerhed 1-21

FORHOLDSREGLER I FORBINDELSE MED HØJTRYKSLEDNINGER, -RØR OG -SLANGER

Når du efterser eller udskifter højtrykrør eller -slanger, check så, at trykket er sluppet ud af kredsløbet. Fejl

ved udslipning af tryk kan føre til alvorlige kvæstelser. Gør altid følgende;

•

Bær beskyttelsesbriller og læderhandsker.

•

Væskelækager ved hydrauliske slanger eller på komponenter, som står under tryk, kan være

vanskelige at konstatere, men olie, som står under tryk, har tilstrækkelig energi til at trænge

igennem huden og til at bevirke alvorlige kvæstelser. Brug altid et stykke træ eller karton for at

kontrollere formodede hydrauliklækager. Brug aldrig dine hænder eller fingre.

•

Bøj aldrig højtrykledninger. Slå aldrig på højtrykledninger. Installér aldrig ledninger, rør eller

slanger, som er bøjede eller beskadigede.

•

Sørg for at alle klemmer, beskyttelser og varmeskjolde er rigtigt installerede for forhindre vibra-

tion, gnidning mod andre dele og stærk varme under arbejdet.

- Hvis en af de følgende tilstande er blevet fundet, udskift så delen.

- Beskadigelse eller læk fra slangeenden.

- Slitage, skade, skår i beklædningen eller frilægning af forstærkningsstålovertrækket.

- Dele af beklædningen er bulnet ud nogle steder.

- Der findes bøjning eller knusning på bevægelige dele af slangen.

- Fremmed materiale er indlejret i beklædningen.

- Slangen ende er deformeret.

BEMÆRK:Overhold

“Drifslevetidsgrænser for slanger

(europæisk standard ISO 8331 og

EN982 CEN)” på side 4-48, for yderligere europæiske bestemmelser.

HAOA420L

Afbildning 23

SØG OMGÅENDE LÆGEHJÆLP, HVIS OLIE UNDER TRYK GENNEMHULLER DIN HUD.

ADVARSEL!

Hvis der ikke omgående tilkaldes lægehjælp, kan der opstå koldbrand eller anden alvorlig

vævskade.

1-22 Sikkerhed

022-00028ADM

VED UDSKIFTNING AF FASTSPÆNDINGSMATERIALE SKAL DE RIGTIGE TYPE BENYTTES OG

SPÆNDES FAST MED DET RIGTIGE DREJEMOMENT

Se afsnittet ”Generel vedligehold” i vejledningen vedrørende information om tilspændingsmomenter og

anbefalede montageforbindelser og brug altid korrekte dele.

Dårlige eller forkerte fastspændings- og montageforbindelser kan på farlig vis bevirke svage samlinger.

BORTSKAF ALLE PETROLEUM-BASEREDE

OLIER OG VÆSKER PÅ FORSVARLIG

MÅDE

Fysisk kontakt med brugt motorolie kan være en

helbredsfarlig risiko. Fjern omgående olie fra

dine hænder og skyl alle tilbageblevne rester

bort.

Brugt motorolie forurener miljøet og må kun

bortskaffes af autoriserede indsamlingssteder.

Hæld aldrig et petroleum-baseret produkt på

gulvet og hæld aldrig gammel olie i kommunale

HAOA470L

affaldsbeholdere, byens kloaksystem eller

Afbildning 24

affaldsdeponier ude på landet.

Tag hensyn til statslige og lokale forskrifter ved-

rørende andre krav.

KONTROLLÉR DÆKKENES TRYK OG TILSTAND

Sørg for at holde dækkenes tryk konstant, men brug ikke for høje tryk. Kontrollér hjul og dæk hver dag .

Følg fremgangsmåderne, som er beskrevet i afsnittet om vedligeholdelse, mens dækkene pustes op, så du

kan bruge en forlængerslange for ikke at skulle stå foran eller ovenfor et dæk. Skift ikke noget dæk, hvis

ikke du har både erfaring og passende udstyr dertil.

FORSENDELSE OG TRANSPORT

OVERHOLD STATSLIGE OG LOKALE FORSKRIFTER VEDRØRENDE TRANSPORT PÅ OFFENTLIG

VEJ

Check statlsige og lokale forskrifter vedrørende vægt, bredde og længde på læsset, inden du foretager

nogen anden forberedelse til transport.

Bugsering af køretøj, trailer og læs skal altid ske i overensstemmelse med lokale forskrifter på den plan-

lagte vejstrækning.

Delvis demontage eller adskillelse af læssemaskine kan være nødvendigt for at opfylde forskrifterne vedrø-

rende kørsel eller vilkår på arbejdspladsen. Se “Transport” på side 5-1.

022-00028ADM

Sikkerhed 1-23

2BETJENINGSELEMENTER

Afsnittet ”Betjeningselementer”, som findes her, består af følgende grupper:

“Komponenternes beliggenhed” på side 2-2

“Oversigt over betjeningselementerne” på side 2-8

“Styrekonsol og pedaler” på side 2-9

“Transmissions display” på side 2-16

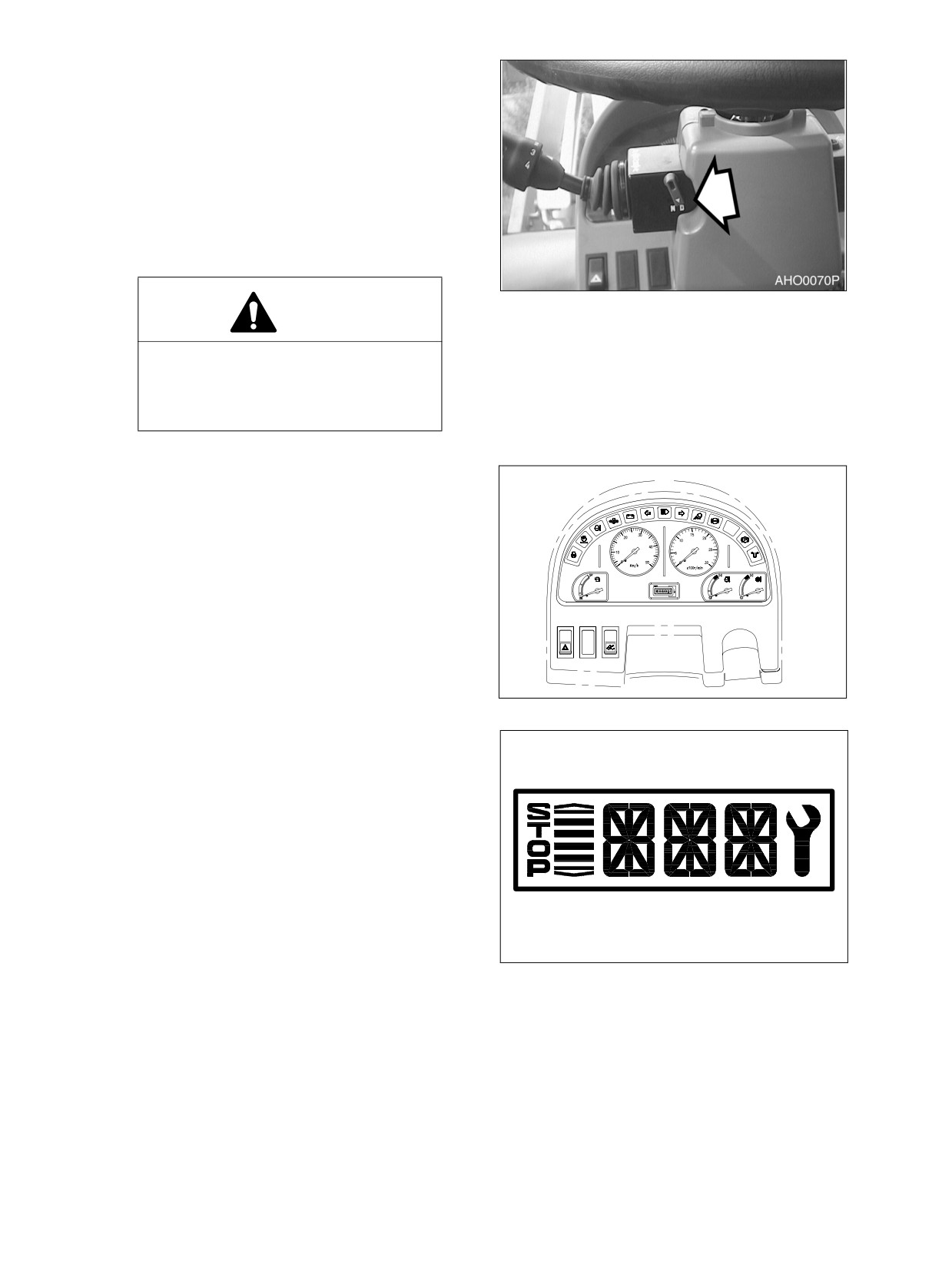

“Forreste instrumentpanel” på side 2-18

“Omskifterpanel i højre side” på side 2-27

“Forskellige steder i kabinen” på side 2-38

“Betjening af varme og airconditioning” på side 2-42

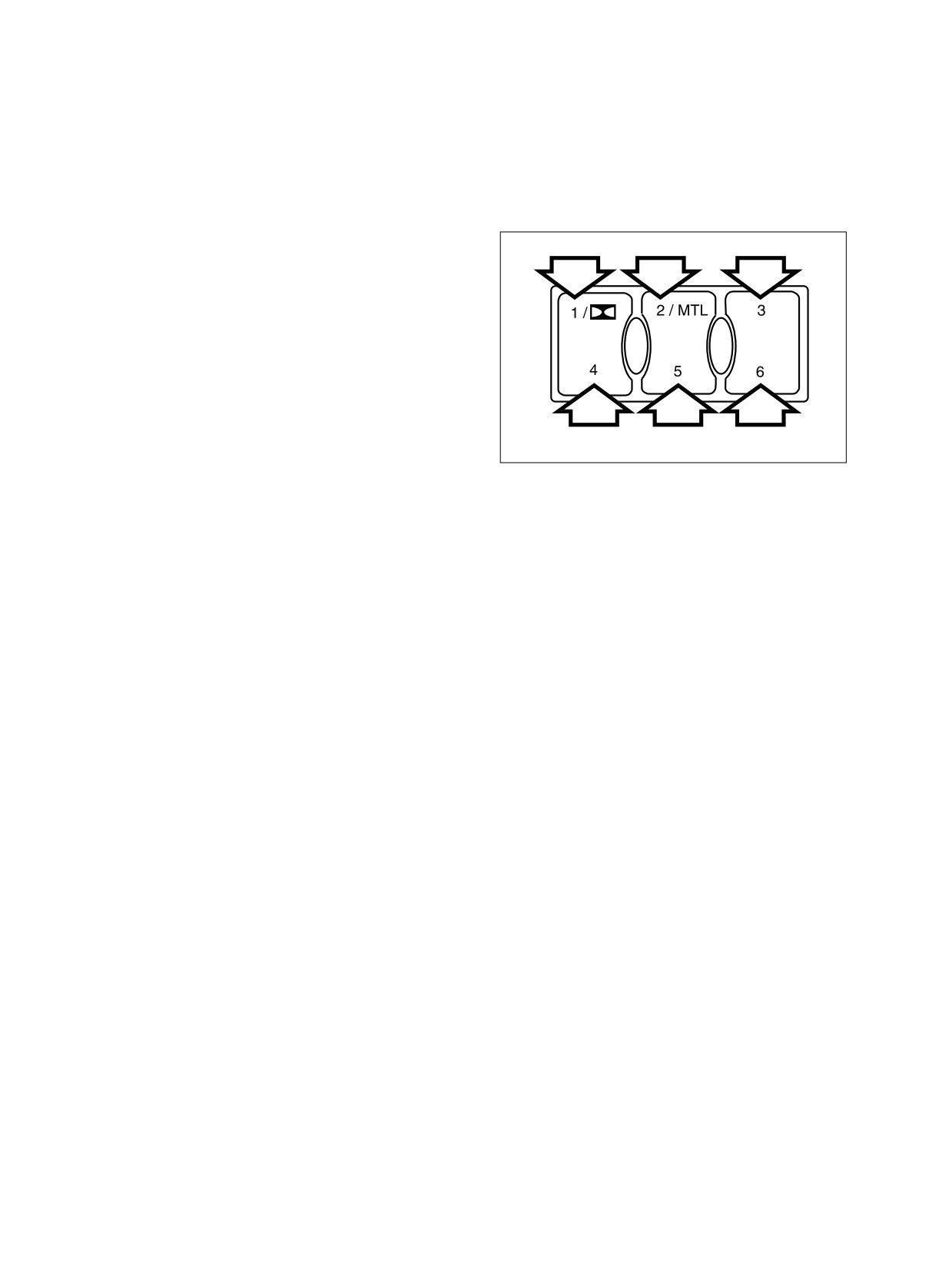

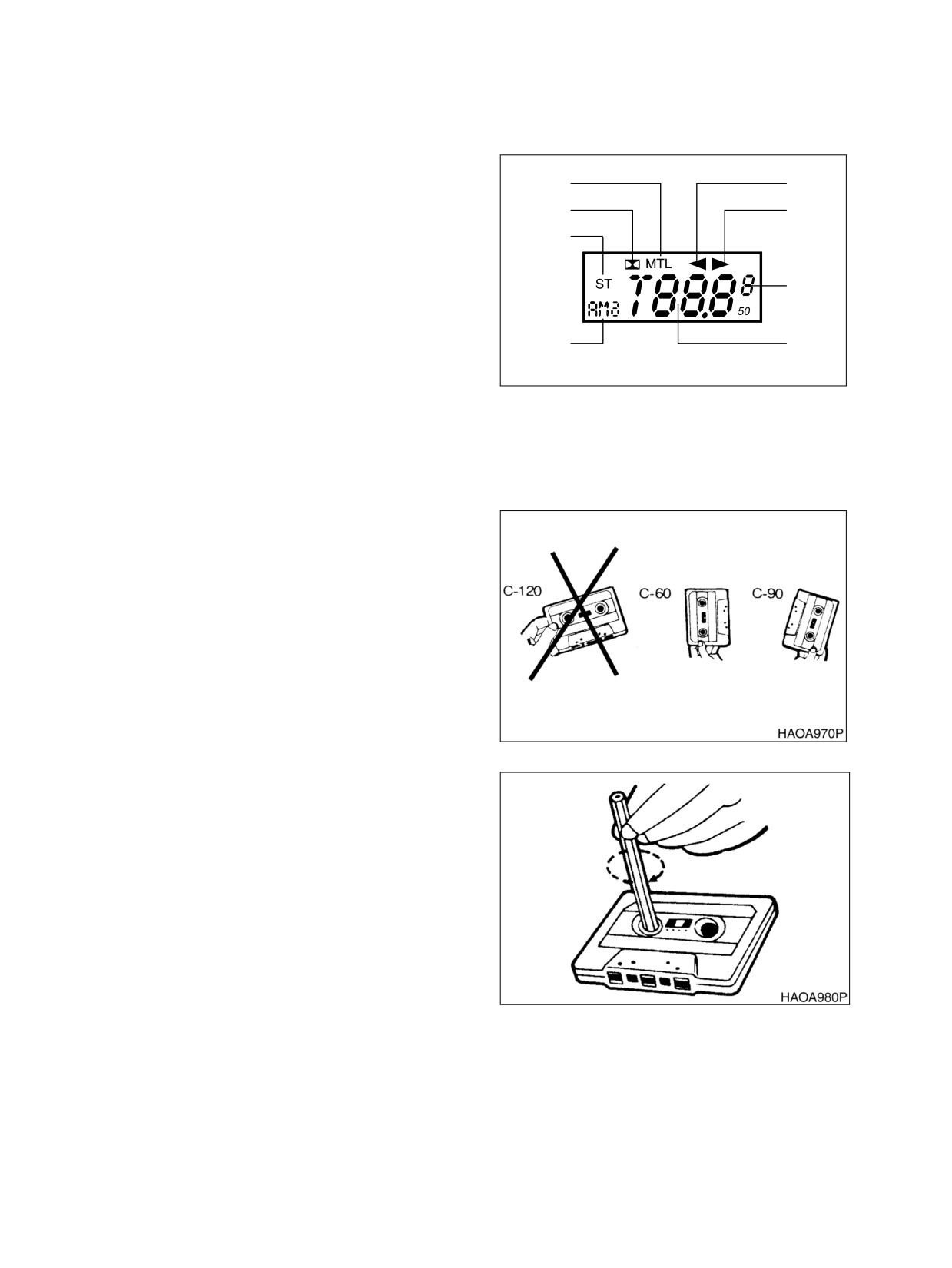

“Radio” på side 2-47

10.

“Indstilling af sædet” på side 2-51

11.

“Sikkerhedssele” på side 2-53

12.

“Dørsideklinken” på side 2-54

13.

“Sikringskasse / relæ” på side 2-55

14.

“Vindues glasknusningsværktøj” på side 2-58

Hvert afsnit er forklaret med en tegning eller et foto af det pågældende område sammen med en kort

beskrivelse af hvert betjeningshåndtag, enhver knap, hvert måleinstrument og enhver ventil.

Lamper på instrumentbrættet supplerer instrumenterne. Operatøren skal overvåge maskinens tryk på

instrumentbrættet ved hjælp af kontrollamperne. Disse lamper oplyser kun operatøren om, at der er et pro-

blem.

ADVARSEL!

Advarselslamper. Hvis en eller flere advarselslamper på betjeningskonsolen begynder at lyse,

afbryd så omgående driften og luk maskinen ned. Undersøg og afhjælp fejlen, før arbejdet

fortsættes.

022-00028ADM

Betjeningselementer 2-1

SKOVLTAND

24. KØLER

SKOVL

25. GRILL

AIR CONDITIONKONDENSATOR

26. VENTILATOR

BAGHJULSKÆRM

27. BRÆNDSTOFTANK

MOTOROLIEFILTER

28. PÅFYLDNINGSSTUDS FOR MOTOROLIE

BATTERIKASSE

29. MOTOROLIENIVEAUMÅLER

BAGLYGTE

30. FJERNTLIGGENDE DRÆNPORT FOR

MODVÆGT

MOTOROLIE

10.

TRÆKSTIFT

31. BAGAKSELTAP

11.

VÆRKTØJSKASSE / BRÆNDSTOF-

32. BAGAKSEL

PUMPE

33. DRIVAKSEL (BAG)

12. OLIEBEHOLDER

34. TRANSMISSION

13. VIPPEHÅNDTAG

35. TRANSMISSIONENS OLIEFILTER

14. SKOVLCYLINDER

36. MIDTERSTIFT

15. FORHJULSSKÆRM

37. RATCYLINDER

16. FORLYGTEBÆRER

38. DRIVAKSEL (MIDTE)

17. STIGE

39. DRIVAKSEL (FOR)

18. ARBEJDSLYGTE

40. HÅNDBREMSE

19. OPERATØRENS KABINE

41. FORAKSEL

20. LUFTFILTER

42. UDLIGGERCYLINDER

21. FORFILTER

43. LÆSSEARM

22. LYDPOTTE

44. LED

23. MOTOR

022-00028ADM

Betjeningselementer 2-3

SKOVLTAND

23. MOTOR

SKOVL

24. KØLER

AIR CONDITIONKONDENSATOR

25. GRILL

BAGHJULSKÆRM

26. VENTILATOR

MOTOROLIEFILTER

27. BRÆNDSTOFTANK

BATTERIKASSE

28. PÅFYLDNINGSSTUDS FOR MOTOROLIE

BAGLYGTE

29. MOTOROLIENIVEAUMÅLER

MODVÆGT

30. FJERNTLIGGENDE DRÆNPORT FOR

VENTILATORMOTOR

MOTOROLIE

10.

TRÆKSTIFT

31. BAGAKSELTAP

11.

VÆRKTØJSKASSE / BRÆNDSTOF-

32. BAGAKSEL

PUMPE

33. DRIVAKSEL (BAG)

12. OLIEBEHOLDER

34. TRANSMISSION

13. VIPPEHÅNDTAG

35. TRANSMISSIONENS OLIEFILTER

14. SKOVLCYLINDER

36. MIDTERSTIFT

15. FORHJULSSKÆRM

37. RATCYLINDER

16. FORLYGTEBÆRER

38. DRIVAKSEL (MIDTE)

17. STIGE

39. DRIVAKSEL (FOR)

18. ARBEJDSLYGTE

40. HÅNDBREMSE

19. OPERATØRENS KABINE

41. FORAKSEL

20. LUFTFILTER

42. UDLIGGERCYLINDER

21. FORFILTER

43. LÆSSEARM

22. LYDPOTTE

44. LED

022-00028ADM

Betjeningselementer 2-5

SKOVLTAND

25.

GRILL

SKOVL

26.

VENTILATOR

AIR CONDITIONKONDENSATOR

27.

BRÆNDSTOFTANK

BAGHJULSKÆRM

28.

PÅFYLDNINGSSTUDS FOR MOTOROLIE

MOTOROLIEFILTER

29.

MOTOROLIENIVEAUMÅLER

BATTERIKASSE

30.

FJERNTLIGGENDE DRÆNPORT FOR

BAGLYGTE

MOTOROLIE

MODVÆGT

31.

BAGAKSELTAP

VENTILATORMOTOR

32.

BAGAKSEL

10.

TRÆKSTIFT

33.

DRIVAKSEL (BAG)

11.

VÆRKTØJSKASSE / BRÆNDSTOF-

34.

TRANSMISSION

PUMPE

35.

TRANSMISSIONENS OLIEFILTER

12.

OLIEBEHOLDER

36.

MIDTERSTIFT

13.

FORHJULSSKÆRM

37.

RATCYLINDER

14.

HÅNDTAG

38.

DRIVAKSEL (MIDTE)

15.

LED

39.

DRIVAKSEL (FOR)

16.

FORLYGTEBÆRER

40.

HÅNDBREMSE

17.

STIGE

41.

FORAKSEL

18.

ARBEJDSLYGTE

42.

LED

19.

OPERATØRENS KABINE

43.

LÆSSEARM

20.

LUFTFILTER

44.

HÅNDTAG

21.

FORFILTER

45.

LØFTECYLINDER

22.

LYDPOTTE

46.

HÆLDECYLINDER

23.

MOTOR

47.

STYREVENTIL

24.

KØLER

022-00028ADM

Betjeningselementer 2-7

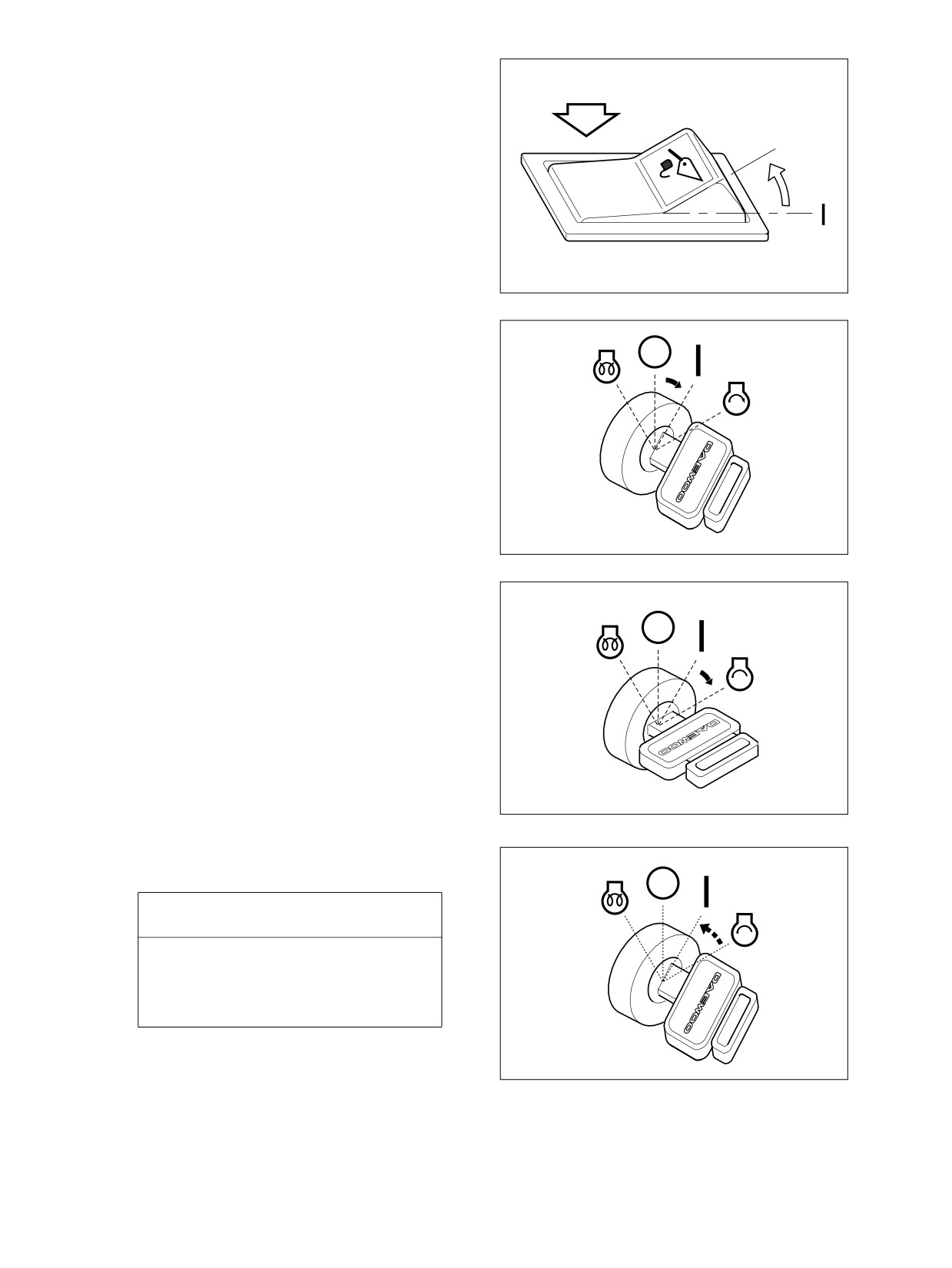

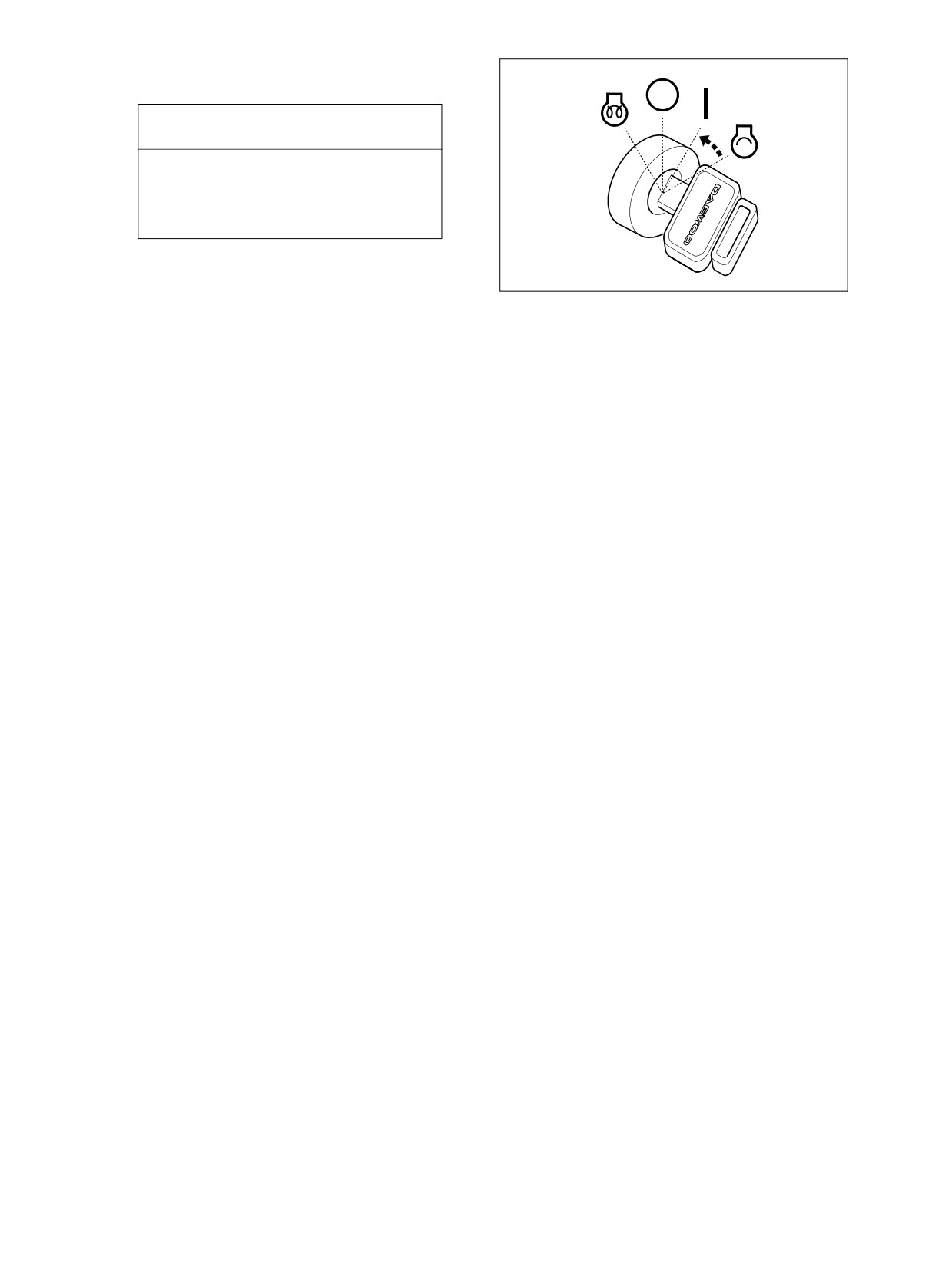

STARTKNAP

Der bruges en startknap med fire positio-

ner til at starte eller standse motoren for

betjening af udstyret.

O. "OFF"-position. Nøglen kan sættes i

og fjernes i denne position. Når nøg-

len sættes i denne position, stopper

motoren.

I denne position med motoren stand-

set, vil generatorlampen og motor-

olielampen begynde at lyse. I denne

HAOC340L

position vil elektriske kredsløb, som

Afbildning 6

kontrolleres af denne afbryder, være

slået til, mens motoren er i gang.

. Motoren startes ved dreje starteren til denne position. Når motoren starter, slip så nøglen og lad

knappen gå tilbage til ”I” (ON) positonen. Start ikke motoren i mere end 15 sekunder, dette kan

ødelægge startermotoren.

ADVARSEL!

BRUG ALDRIG STARTVÆSKER. Forvarmningssystemet kan få startvæsken til at

eksplodere.

. Foropvarmningsposition. Bruges til at hjælpe ved opstart af motoren i koldt vejr. Når nøglen er i

denne position, er motorens forvarmer i drift. Når forvarmeindikatorens lampe begynder at lyse,

er motorens forvarmecyklus færdig. Drej omgående nøglen til startpositionen og start motoren.

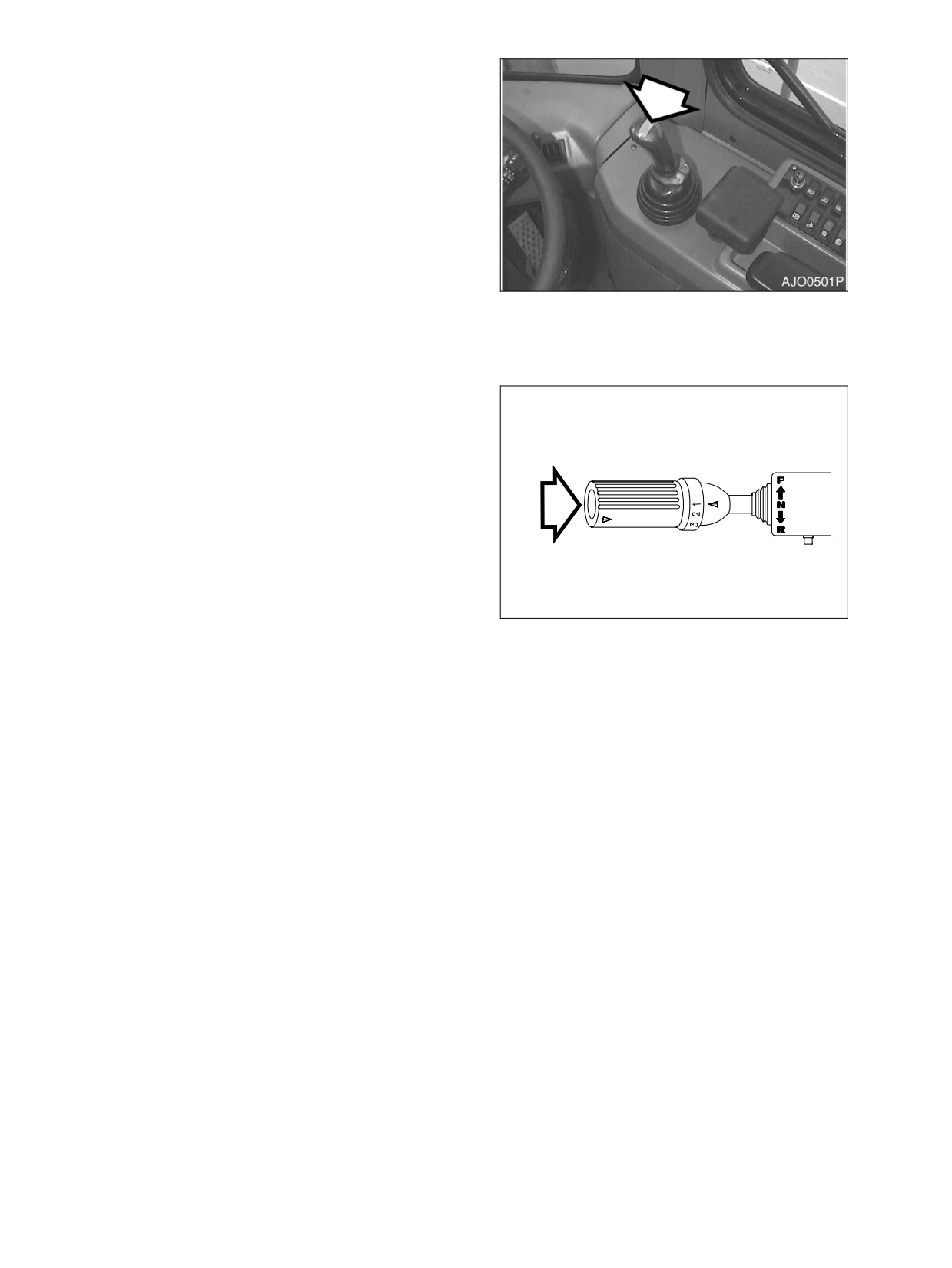

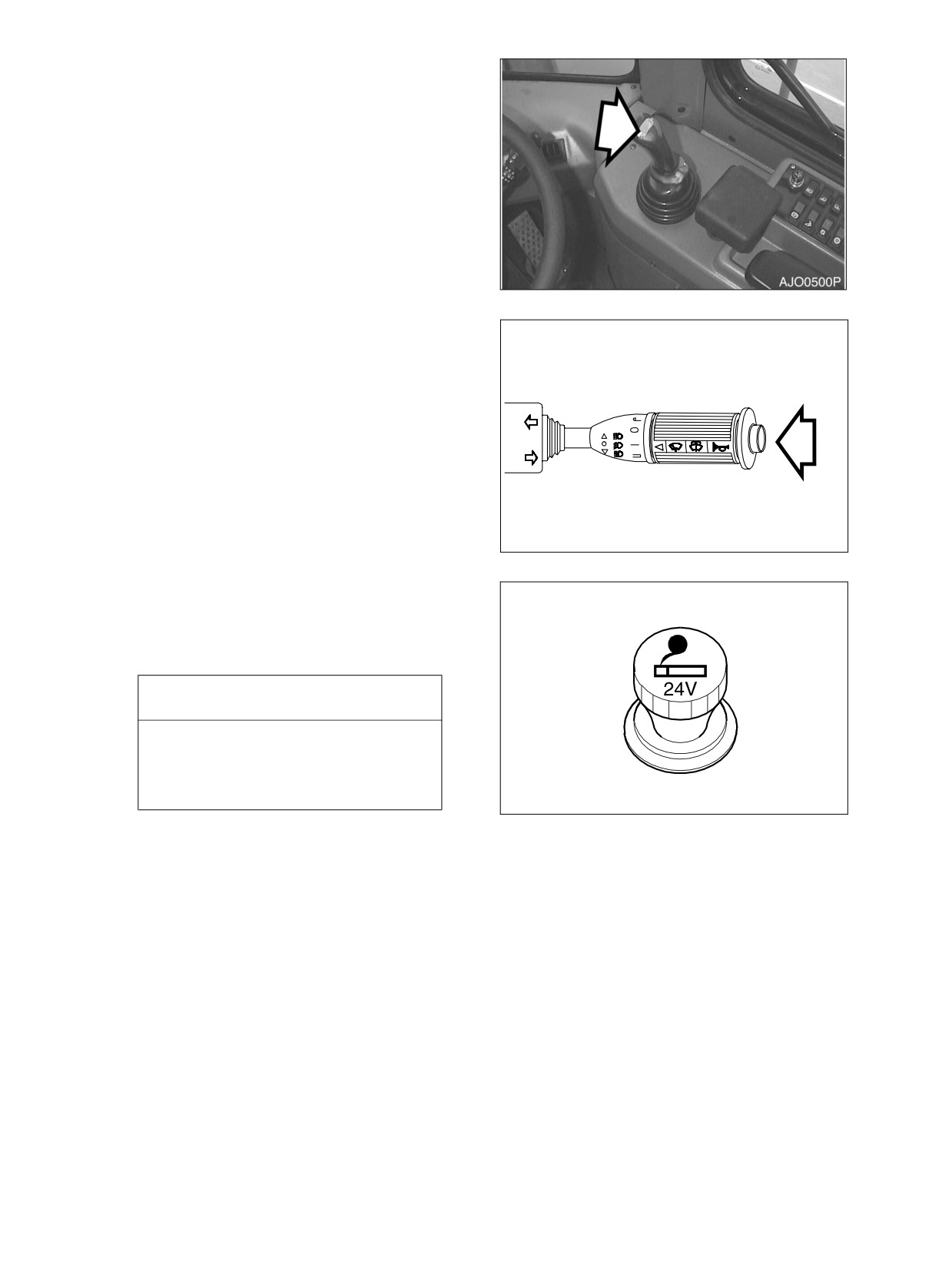

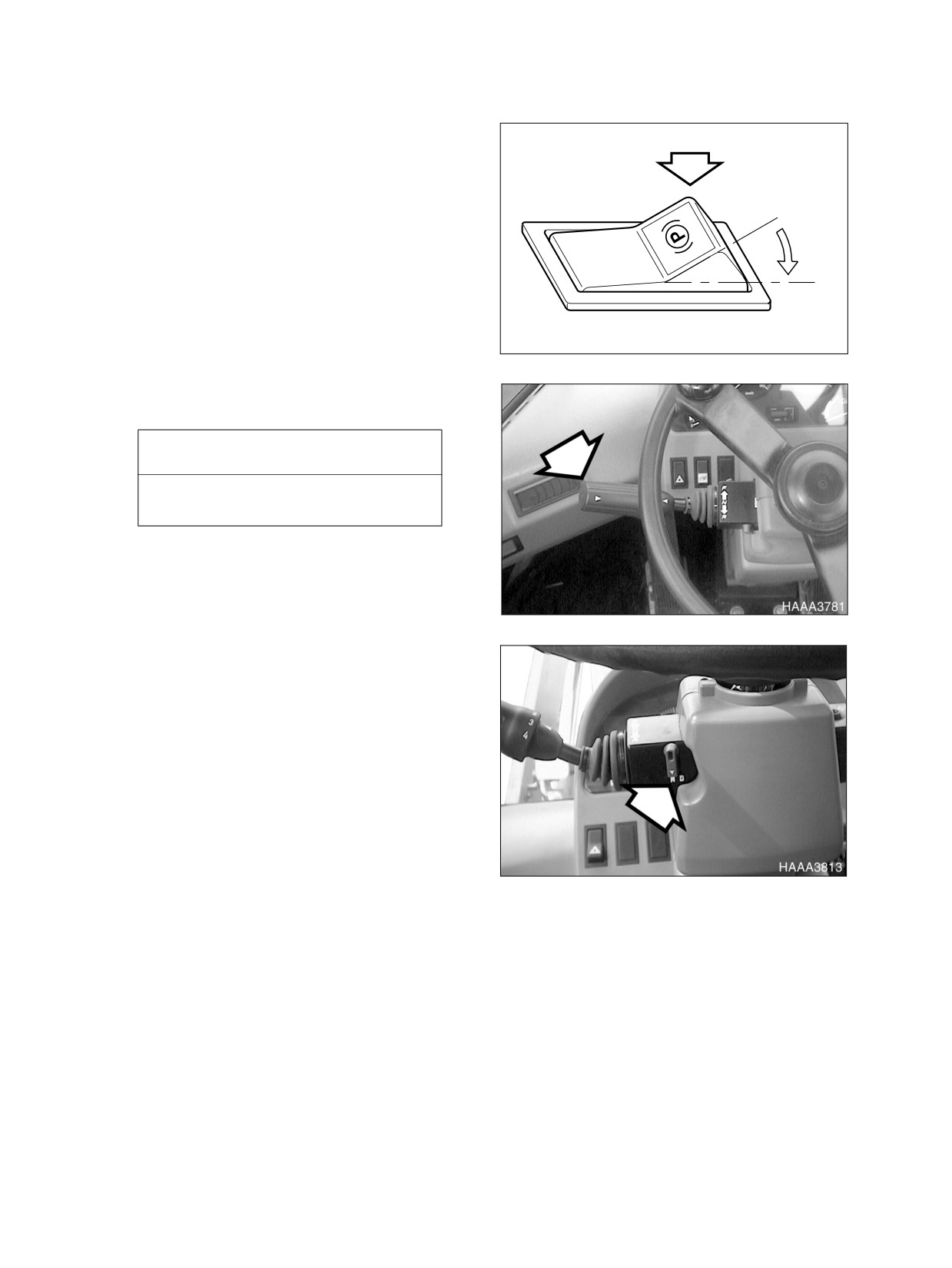

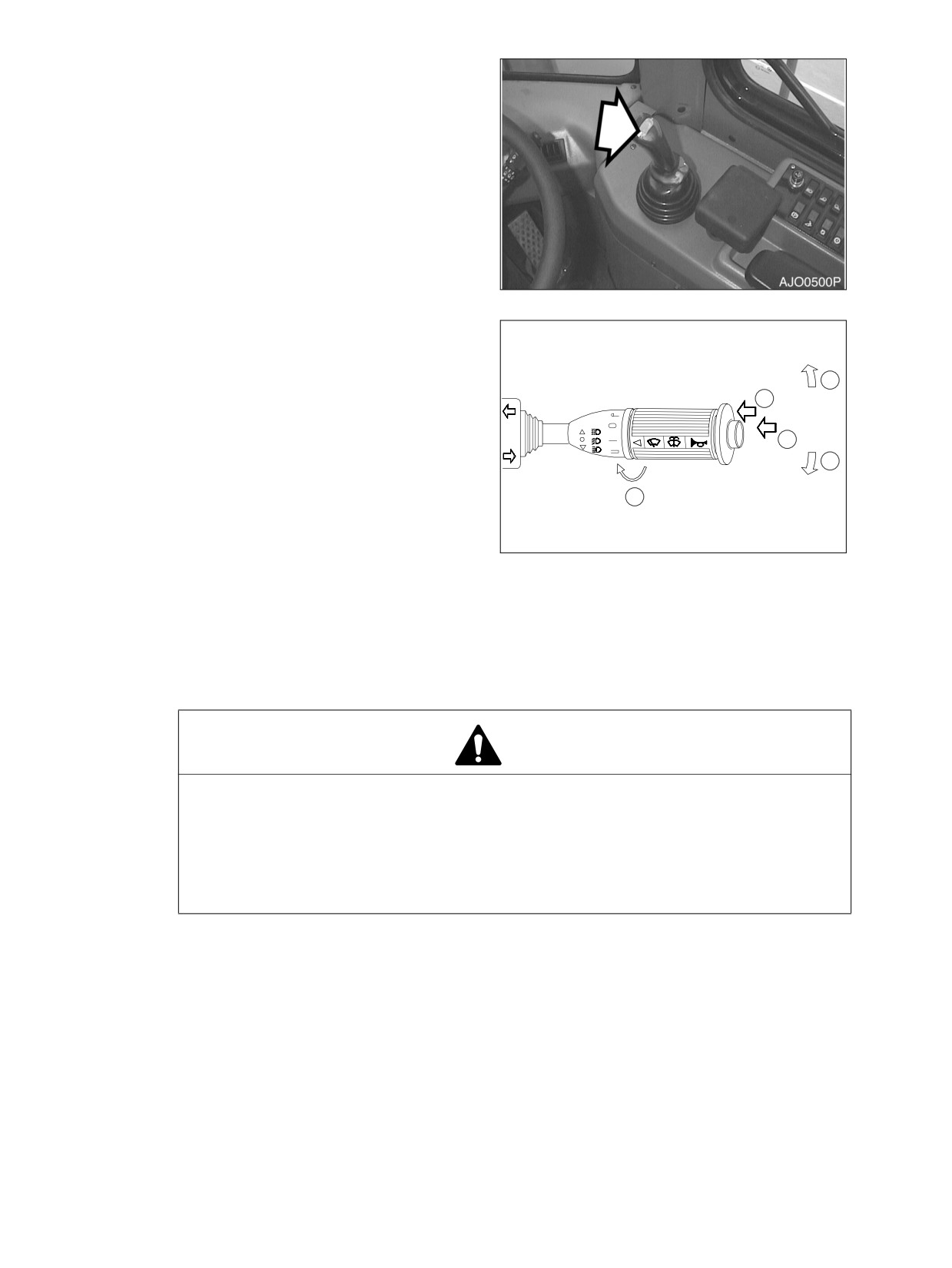

KNAP TIL HORNET (TO STEDER)

Hornet aktiveres ved at trykke på knappen

i enden af multifunktionknappen

(Afbild-

ning 7) eller ved at trykke på venstre knap

på styrehåndtaget (joystick) (Afbildning 8).

BEMÆRK:Starterknappen skal være på

”ON”.

AHO0890L

Afbildning 7

2-10 Betjeningselementer

022-00028ADM

Afbildning 8

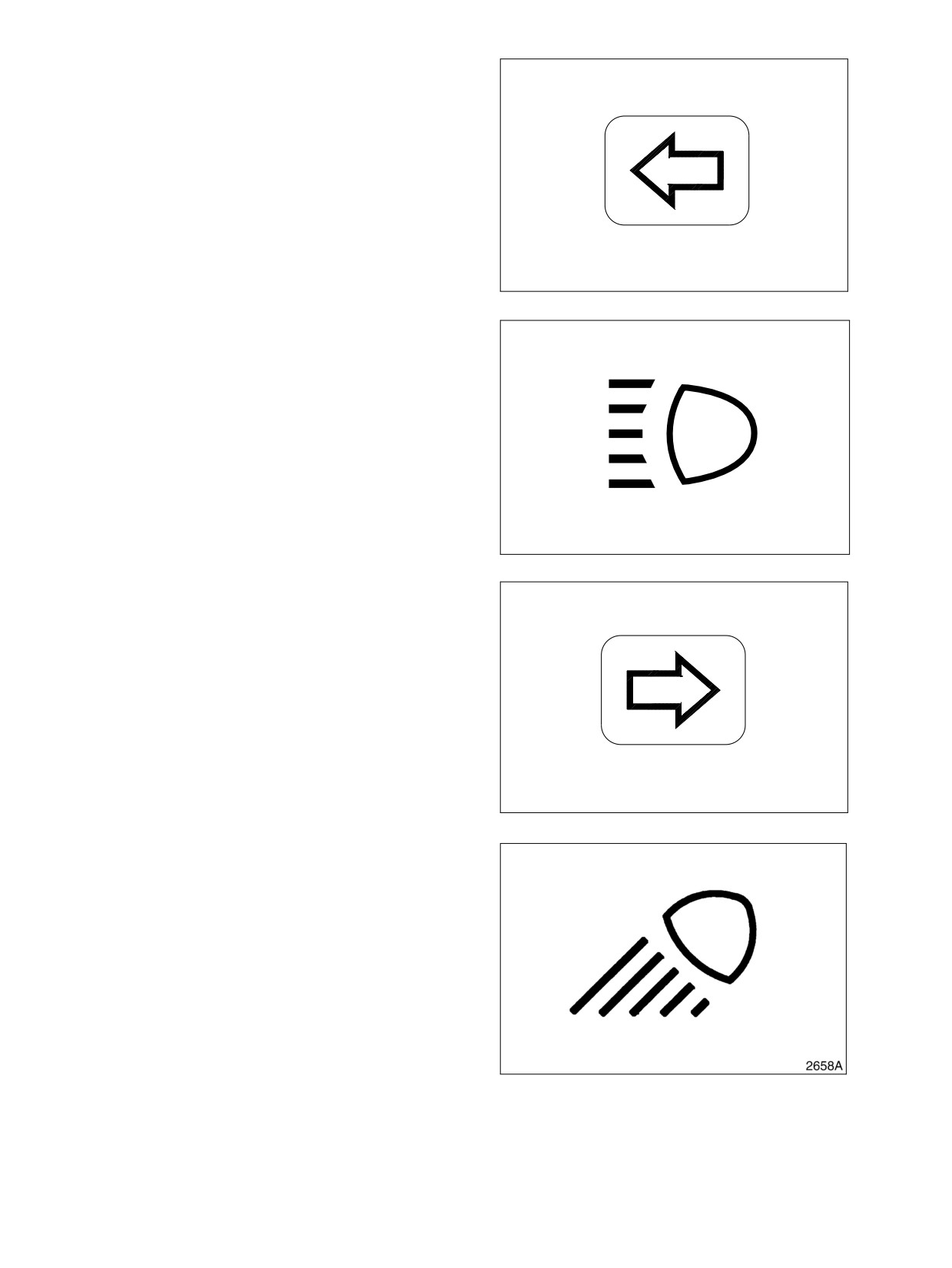

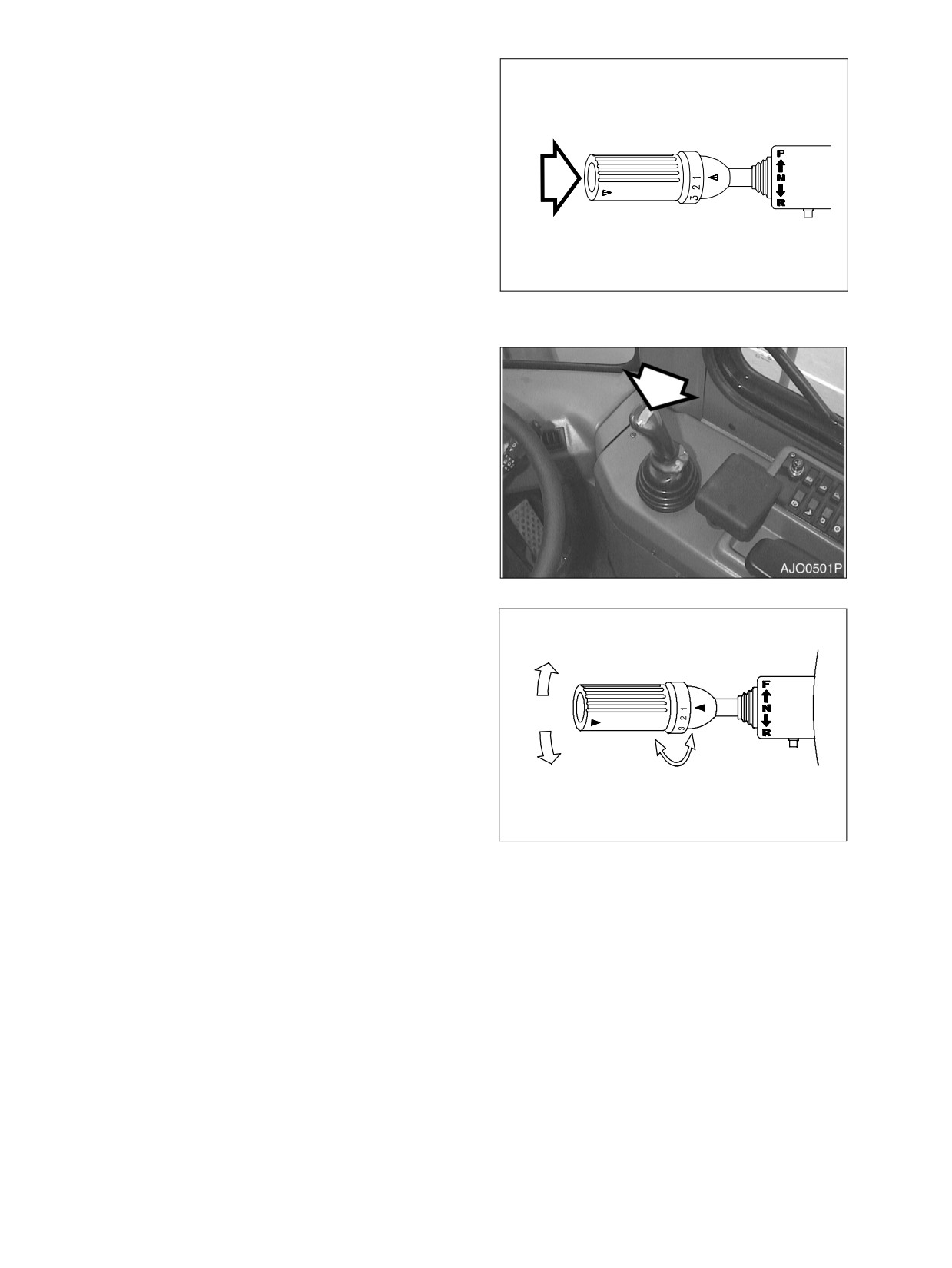

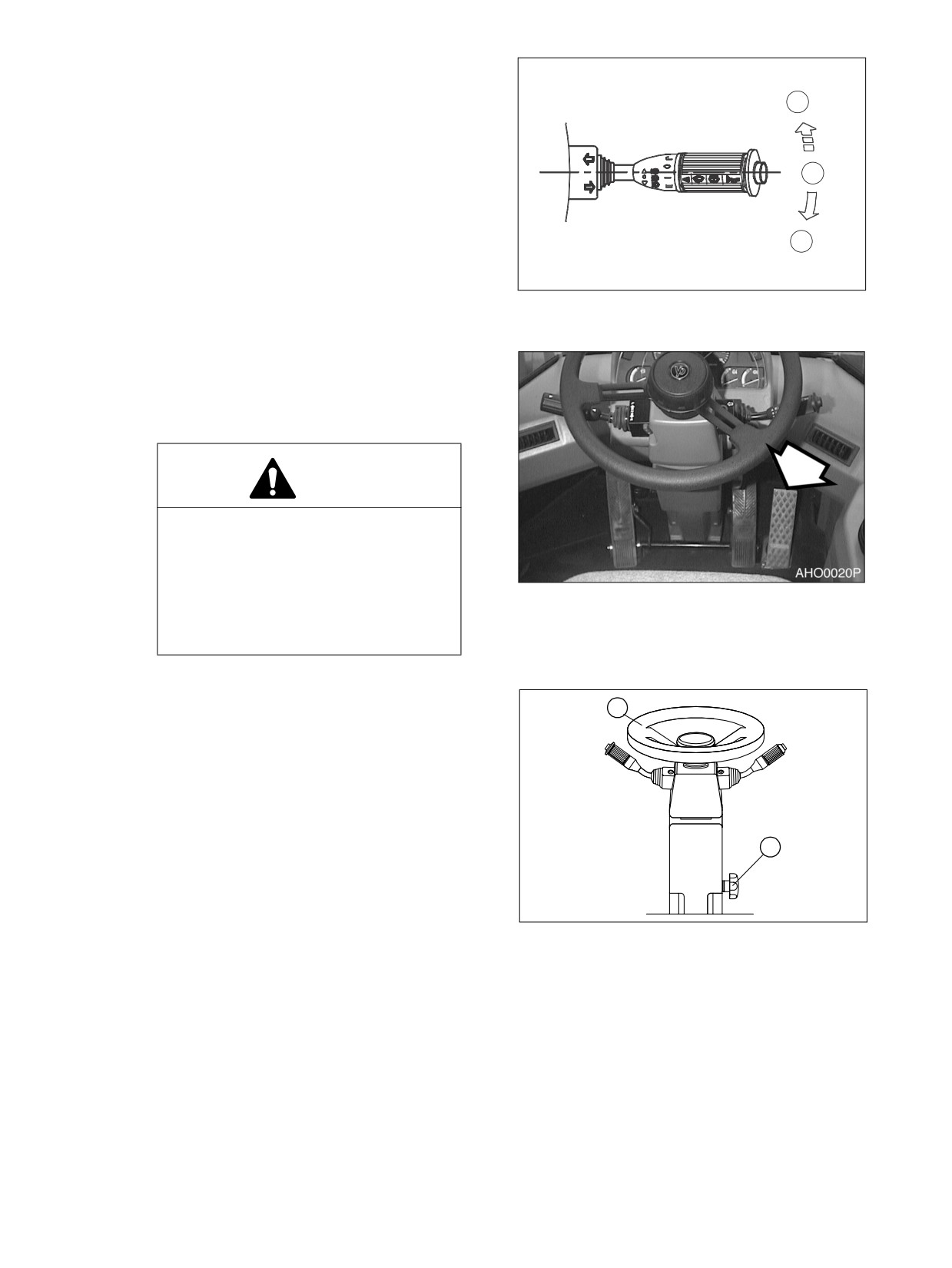

MULTIFUNKTIONSKNAP

A. Venstre sides retningsknap - Hvis du

skubber håndtaget fremad, aktiveres

det venstre udvendige retningslys og

retningsindikatorlyset på instrument-

brættet.

B. Højre sides retningsknap - Hvis du

skubber håndtaget tilbage, aktiveres

det højre udvendige retningslys og

retningsindikatorlyset på instrument-

brættet.

AHO0920L

BEMÆRK:Når drejningen er afsluttet, går

håndtaget automatisk tilbage i

Afbildning 9

”NEUTRAL”-position. Hvis dette

ikke skulle ske, kan det sættes

tilbage manuelt.

BEMÆRK:Drejesignalerne vil fungere med starterknappen i ”OFF”-position.

C. Rudevaskerknap - Når du trykker på ydersiden af håndtaget, aktiverer det vaskerpumper og

sprøjter væske på forruden. (Kun mens den trykkes.)

OBS!

Rudevaskpumpen kan blive beskadiget, hvis den aktiveres uden at der er væske i

beholderen. Væskeniveauet bør kontrolleres jævnligt og der skal fyldes væske på, når

beholderen er ved at være tom.

Brug af sæbe eller andre opløsningsmidler i stedet for det anbefalede

rudevaskemiddel kan beskadige viskernes blade og malingen.

Brug kun det anbefalede rudevaskemiddel eller et tilsvarende middel.

D. Knap til signalhorn - Den midteste knap for enden af håndtaget aktiverer hornet. (Kun mens

den trykkes.)

E. Knap til vinduesvisker - Aktiverer vinduesviskerne, når den yderste del af håndtaget drejes.

J: intervalmodus - visker hvert 5. sekund.

0: Stop (Off).

I: Normal hastighedsmodus.

II: Stor hastighedsmodus.

022-00028ADM

Betjeningselementer 2-11

Tryk ned - Låser fast i positionen og

tænder fjernlyset.

G. Neutral position - normalt kort lys.

H. Træk op - Tænder i kort tid både kort

og langt lys. (Vender tilbage til "NEU-

TRAL" position, når den slippes.)

BEMÆRK:Kort og langt lys vil kun fun-

gere, når forlygteknappen er i

"||"-position.

HAAA4350

Afbildning 10

SPEEDER

Styrer læssemaskinens hastighed og

arbejdshastigheden af læshåndteringssy-

stemet.

OBS!

Jo længere pedalen trykkes ned, jo

højre stiger motorens hastighed.

Tryk dog ikke pedalen længere ned

end nødvendigt. Dette

øger

Afbildning 11

brændstofforbruget,

forkorte

motorens levetid og kan i værste fald

føre til et alvorligt uheld.

KNAP TIL INDSTILLING AF RATTET

Denne knap bruges til at justere rattet til

den for operatøren mest bekvemme posi-

tion. Løsn knappen (2, Afbildning 12), og

tag fat i rattet (1). Når rattet er i den pas-

sende position, sættes knappen fast igen.

HBOI200L

Afbildning 12

2-12 Betjeningselementer

022-00028ADM

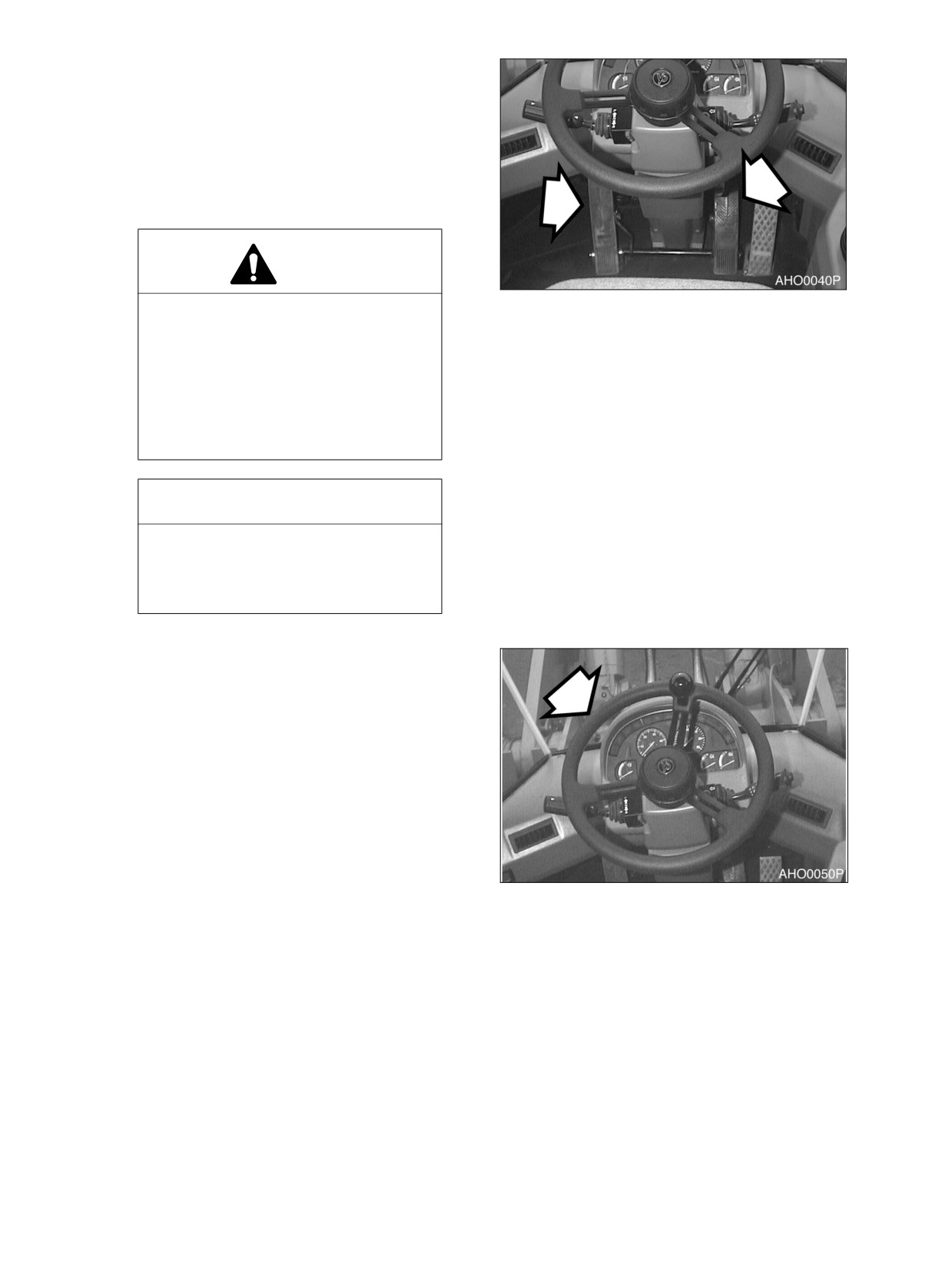

BREMSEPEDAL (HØJRE OG VENSTRE

PEDALER)

Et tryk på bremsepedalen aktiverer læsse-

maskinens bremser. Bremsepedalmodus

kan omstilles fra skridtvis indstilling til ikke-

skridtvis indstilling og omvendt ved brug af

transmissionens afbryderknap

(Se side

2-36).

OBS!

Under kørsel ned ad en skråning skal

Afbildning 13

man reducere maskinens hastighed

ved både at benytte bremsepedalen

og motorens bremsekraft. For hyppig

brug af bremsepedalen kan føre til

manglende olietryk, som kan gøre

det vanskeligt at bremse læssema-

skinen.

VIGTIGT

Brug ikke bremsepedalen til at hvile

foden på. Dette medfører hurtigere

slitage på bremseskiverne og dette

kan medføre svigt af bremserne.

RAT

Drejning af rattet bestemmer forhjulenes

position og dette bestemmer maskinens

bevægelsesretning.

Afbildning 14

022-00028ADM

Betjeningselementer 2-13

KNAP TIL KICK-DOWN (TO STEDER)

Når transmissionen er i

2. gear, skifter

denne knap transmissionen til

1. gear.

Dette giver chaufføren mulighed for at gen-

nemføre en hurtig gravebevægelse.

BEMÆRK:Kick-down deaktiveres, når

transmissionen er sat til tom-

gang eller når knappen trykkes

igen.

Kick-downfunktionens område:

AHO0900L

•

Automatik: 2., 3., 4.

Afbildning 15

•

Manuel: 2.

En anden kick-downknap (Afbildning 16)

findes på den højre knap øverst oppe på

hovedbetjeningshåndtaget (joystick).

Afbildning 16

GEARHÅNDTAG

F Fremad- Når håndtaget skubbes

fremad,

transmissionen

"FREMAD." 1., 2., 3. og 4. gear kan

bruges.

N Neutral - Når håndtaget er vendt til-

bage i midterpositionen mellem

fremad og baglæns, er transmissio-

nen i ”FRIGEAR”.

R Baglæns- Når håndtaget skubbes til-

bage, er transmissionen i "BAG-

HAAA3680

LÆNS",1., 2., og 3. kan bruges.

Afbildning 17

Når du drejer knappen, skifter transmissio-

nen mellem 1., 2., 3. og 4. gear.

BEMÆRK:Der findes et transmissionsdis-

play på instrumentbrættet, som

viser gear, kørselsretning, fejl-

koder og kick-downaktivering.

(Se side 2-16)

2-14 Betjeningselementer

022-00028ADM

Der findes et frigearfastlåsningshåndtag

forneden på gearhåndtaget. Dette frigear-

fastlåsningshåndtag forhindrer, at trans-

missionen kan flyttes ud af ”FRIGEAR”.

N "FRIGEARSLÅSNING"-position. For-

hindrer, at håndtaget kan flyttes ud af

”FRIGEAR”.

D "KØRE"-position. Tillader, at håndta-

get kan flyttes fra

”FRIGEAR” til

”FREMAD” og ”BAGLÆNS”:

Afbildning 18

OBS!

"LÅS" gearhåndtaget. Når maskinen

parkeres, så "LÅS" gearet i

"TOMGANG" for at forhindre

tilfældige bevægelser af maskinen.

10.

FORRESTE INSTRUMENTPANEL

“Forreste

instrumentpanel”

på

side 2-18.

APO0050L

Afbildning 19

11. TRANSMISSIONSDISPLAY

Se “Transmissions display” på side 2-16.

HAAA3773

Afbildning 20

022-00028ADM

Betjeningselementer 2-15

TRANSMISSIONS DISPLAY

Transmissionsdisplayet findes til venstre for rat-

tet på instrumentbrættet. Lysdioderne indikerer

gear, bevægelsesretning, fejlkoder og kick-

down-aktivering.

Afbildning 21

Afbildning

22, viser transmissionsdisplayet i

detaljer.

A. Viser bevægelsesretning og valg af gear.

Se Afbildning

23 for mere detaljerede

oplysninger.

B. Indikerer normal drift og fejlkoder. Vedrø-

rende en liste over fejlkoder. Se “Transmis-

sion fejlkoder” på side 6-8.

(D)

(A)

(B)

(C)

BEMÆRK:De fleste koder har kun to cifre.

C. Indikerer, at der er optrådt fejlkoder og at

HAAA3770

de er blevet gemt.

Afbildning 22

D. Indikerer, at maskinen skal standses

omgående for at forhindre skader på trans-

missionen og for at undgå farlige driftsvil-

kår.

Indikatorstregerne for gearområdet viser det

valgte gear ved at vise det tilsvarende antal af

INDIKATOR FOR

streger. Når transmissionen er i "MANUEL"

KØRSEL FREMAD

modus, er stregerne for fremad og baglæns

slukkede.

INDIKATOR FOR

Når transmissionen er i "AUTOMATISK

GEAROMRÅDE

MODUS", er alle indikatorstregerne for både

gear og begge bevægelsesretninger tændte.

INDIKATOR FOR

KØRSEL BAGLÆNS

HAAA3774

Afbildning 23

2-16 Betjeningselementer

022-00028ADM

MÅLEINSTRUMENTER

BRÆNDSTOFMÅLER

KØLEMIDDELTEMPERATUR. MÅLER

SPEEDOMETER

TRANSMISSIONENS OLIETEMPERA-

DRIFTSTIMETÆLLER

TUR MÅLER

OMDREJNINGSTÆLLER

ADVARSELS- OG INDIKATORLAMPER

INDIKATORLAMPE FOR FOROPVARM-

14. HØJRE BLINKLYS OG HAVARIBLINK

NING

15. INDIKATORLAMPE FOR ARBEJDSLYG-

INDIKATORLAMPE FOR LUFTFILTER

TER

ADVARSELSLAMPE FOR KØLEMIDDEL-

16. ADVARSELSLAMPE FOR BREMSEVÆ-

TEMPERATUR

SKE

10. ADVARSELSLAMPE FOR MOTORENS

17. IKKE BRUGE LAMPER

OLIETRYK

18. INDIKATORLAMPE FOR HÅNDBREMSE

11. ADVARSELSLAMPE FOR BATTERIET

19. INDIKATORLAMPE FOR NØDSTYRING

12. VENSTRE BLINKLYS OG HAVARIBLINK

(EKSTRAUDSTYR)

13. INDIKATORLAMPE FOR LANGT LYS

KNAPPER

20. KNAP TIL HAVARIBLINK

22. KNAP TIL SKOVLENS FLOATER (EKS-

21. BLANK (TOM FATNING TIL EN KNAP)

TRAUDSTYR)

VIGTIGT

Alle måleinstrument- og advarselslamper

(undtagen blinkyslys, langt lys, arbejdslys og

transmissionens afbryderlys) tænder i to sekunder i forbindelse med en advarselssummen, når

starknappen drejes hen i ”I”-position.

Hvis nogen af lamperne ikke virker på dette tidspunkt, find frem til årsagen og udskift lampen.

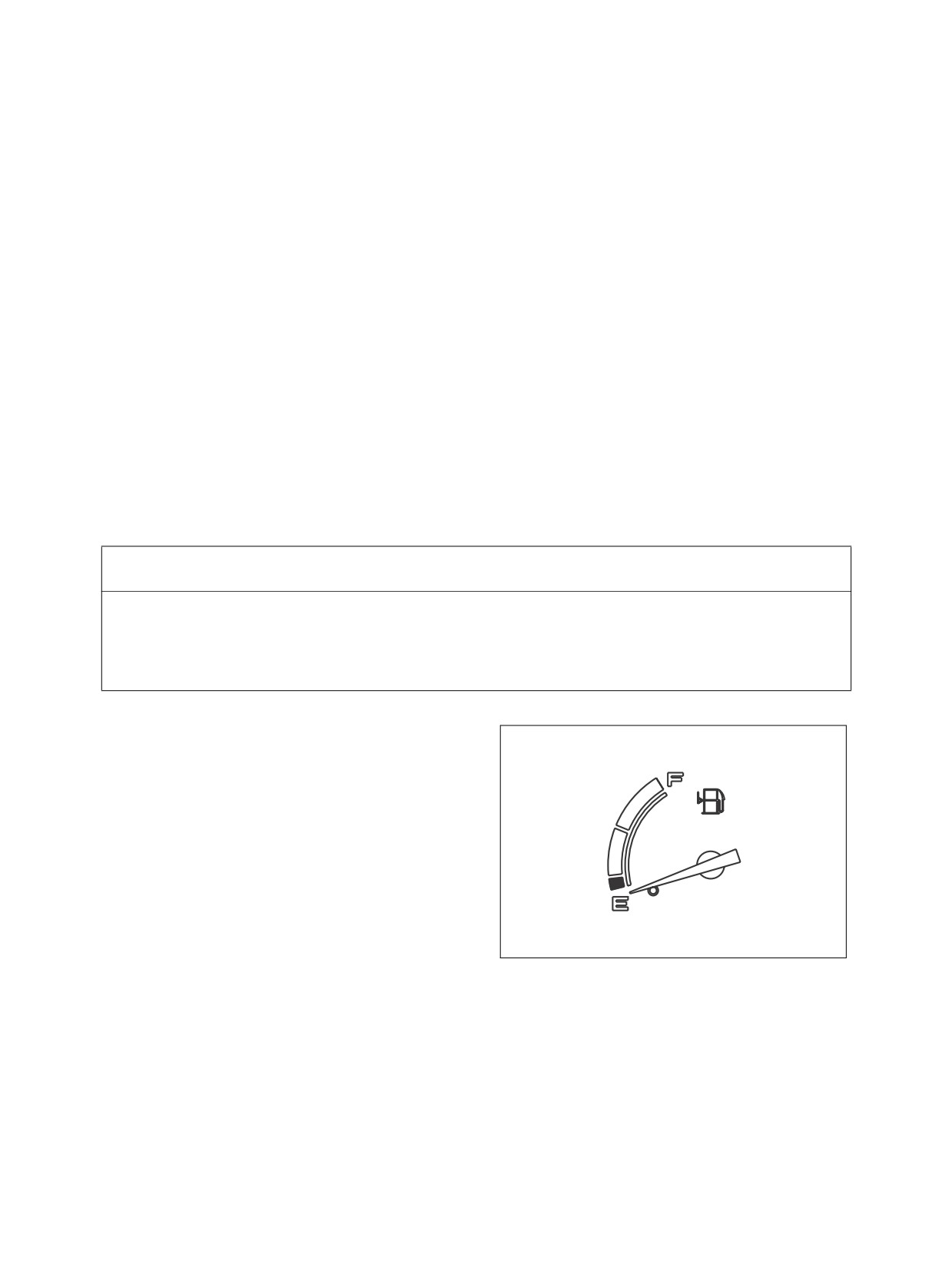

BRÆNDSTOFMÅLER

Dette instrument viser mængden af diesel-

olie i tanken. "F" betyder, at tanken er

"fuld"; "E" betyder at tanken er ”tom". Når

viseren nærmer sig ”E” (rød zone), fyld så

brændstof på så hurtigt som muligt. Når

viseren nærmer sig ”E” (rød zone), er der

ca. 15 liter (4 U.S. gal.) brændstof tilbage.

HBOI250L

Afbildning 25

022-00028ADM

Betjeningselementer 2-19

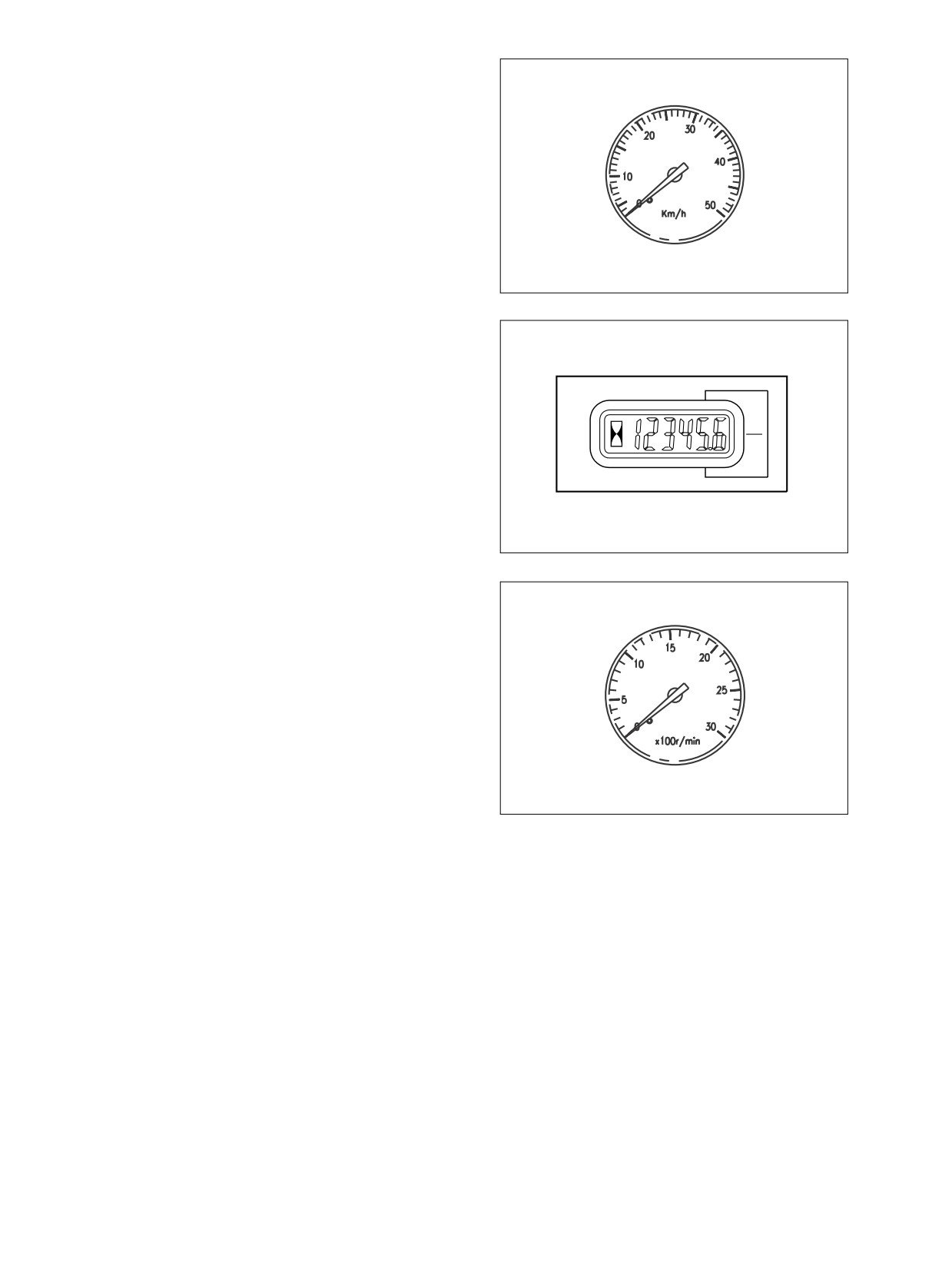

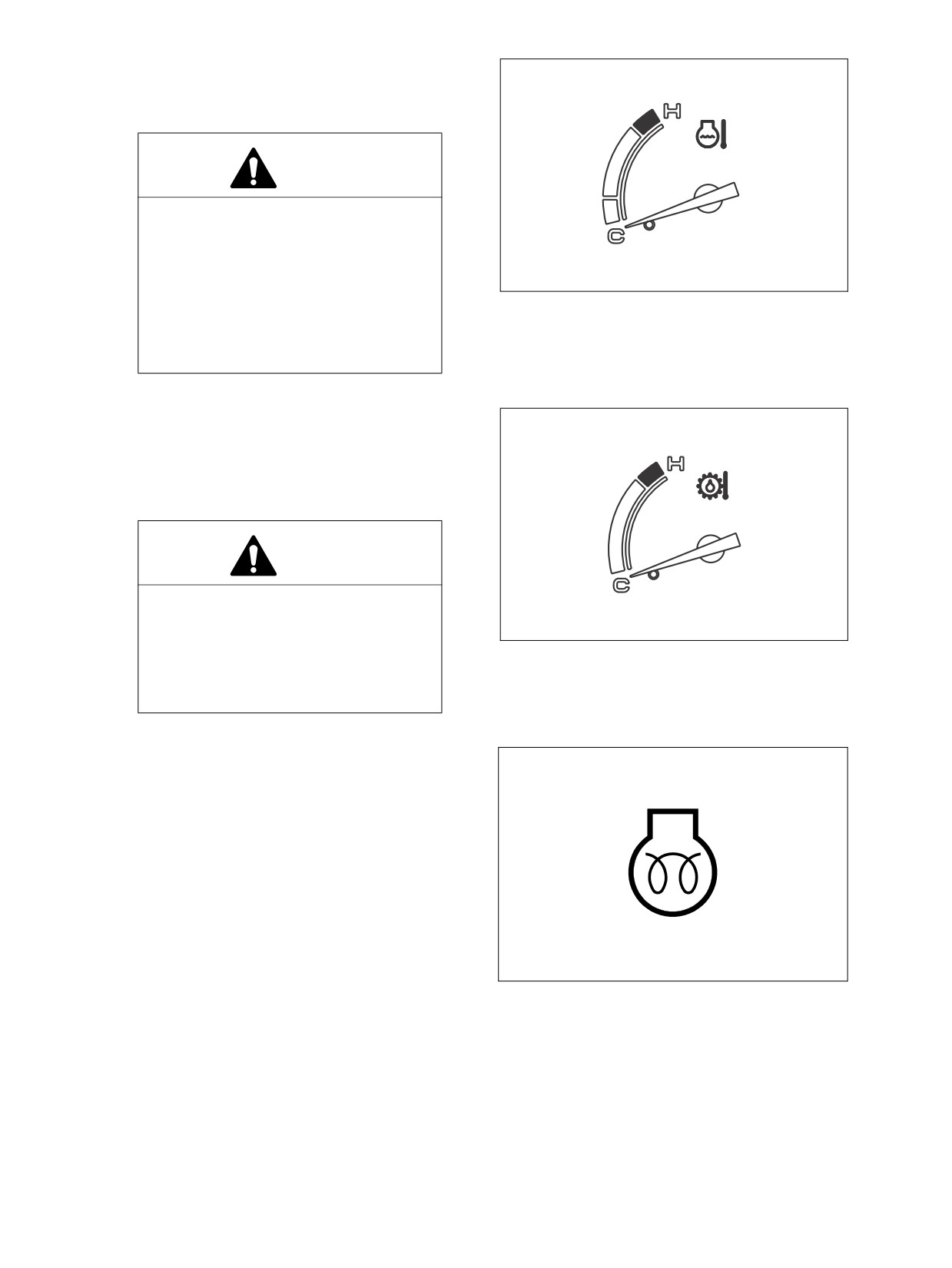

KØLEVÆSKETEMPERATURMÅLER

Dette måleinstrument viser temperaturen

på motorens kølemiddel.

OBS!

Når viseren står på ”H”-mærket (rød

zone), betyder det, at motoren er

overopvarmet. Stands arbejdet og lad

motoren køre ved lavt omdrejningstal

HBOI260L

og vent på, at den køler af.

Afbildning 29

Luk ikke motoren ned. Hvis motoren

bare slukkes, kan der opstå en

varmebølge.

TRANSMISSIONENS OLIETEMPERA-

TURMÅLER

Dette måleinstrument viser temperaturen

på olien i transmissionens omformer og

kredsløb.

OBS!

Når viseren står på ”H”-mærket (rød

zone), betyder det, at transmissionen

HBOI270L

er overopvarmet. Stands driften og

lad motoren køre ved lavt omdrej-

Afbildning 30

ningstal. Vent, indtil transmissionen

er kølet af.

INDIKATORLAMPE FOR FORVARME-

CYKLUS

Når denne lampe lyser op, er foropvarm-

ningen af motoren afsluttet. Hvis kølertem-

peraturen ligger under

10°C

(-12°F),

begynder denne lampe at lyse cirka 3,5

sekunder efter, at startknappen er drejet i

forvarmeposition.

HAOA639L

Afbildning 31

022-00028ADM

Betjeningselementer 2-21

INDIKATORLAMPE FOR LUFTFILTER

Når denn lampe tænder, har der samlet sig

snavs i luftfilteret, og luftstrømmen er ved

at blive indskrænket. Rens eller udskift luft-

filterelementet, før arbejdet med maskinen

fortsættes. Drej startknappen på ”OFF” og

derefter tilbage til ”ON” for at slukke indika-

torlampen.

HAOA660L

Afbildning 32

ADVARSELSLAMPE FOR KØLEVÆ-

SKETEMPERATUR

Denne lampe lyser op og der lyder en

advarselstone, når motorens kølemiddel

bliver for varm. Hvis lyset begynder at lyse,

reducér så hastigheden, indtil kølevæske-

temperaturen falder. Sluk ikke for motoren,

fordi det vil få kølevæsketemperaturen til at

stige og kan udsætte motoren for en stor

varmeudvikling.

HAOD350L

Afbildning 33

10.

ADVARSELSLAMPE FOR MOTORENS

OLIETRYK

Når starterknappen stilles i ”ON”-position,

skal den røde lampe begynde at lyse. Når

motoren kører, skal dette røde lys slukke.

Hvis lampen forbliver tændt, når motoren

kører, lyder der en alarmtone. Dette bety-

der, at motorens olietryk er faldet under et

sikker niveau. Lad aldrig motoren køre, når

denne lampe lyser. Der vil ske alvorlige

skader på motoren. Undersøg og afhjælp

årsagen for det lave olietryk, før motoren

startes.

HAOA620L

Afbildning 34

11.

ADVARSLSLAMPE FOR BATTERIET

Når starterknappen stilles i ”ON”-position

ved starten, skal den røde lampe begynde

at lyse. Når motoren kører, skal dette røde

lys slukke. Hvis lampen forbliver tændt, når

motoren kører, er generatoren defekt.

HAOA610L

Afbildning 35

2-22 Betjeningselementer

022-00028ADM

12. VENSTRE BLINKLYS OG HAVARIBLINK

Denne lampe blinker, når signalet for drej-

ning til venstre er stillet på ”ON”. Begge

lamper blinker, når havariblink er tændt.

BEMÆRK:Hvis højre og venstre drej-

ningsindikatorer blinker samti-

digt, eller hvis de blinker

hurtigere en normalt, er en

pære gået i stykker eller blinke-

rens elektromagnet defekt.

ACO0240L

Afbildning 36

13. INDIKATORLAMPE FOR LANGT LYS

Denne lampe tænder, når forlygterne er

stillet på ”Langt lys”.

HAOD394L

Afbildning 37

14. ADVARSELSLAMPE FOR HØJRE

BLINKLYS OG HAVARIBLINK

Denne lampe blinker, når signalet for drej-

ning til højre er stillet på ”ON”. Begge lam-

per blinker, når havariblink er tændt.

BEMÆRK:Hvis højre og venstre drej-

ningsindikatorer blinker samti-

digt, eller hvis de blinker

hurtigere en normalt, er en

pære gået i stykker eller blinke-

rens elektromagnet defekt.

ACO0241L

Afbildning 38

15. INDIKATORLAMPE FOR ARBEJDSLYG-

TER

Denne lampe tændes, når der tændes for

de forreste arbejdslygter.

Afbildning 39

022-00028ADM

Betjeningselementer 2-23

16. ADVARSELSLAMPE FOR BREMSEVÆ-

SKE

Denne lampe lyser op, når trykket i brem-

sevæskekredsløbet falder. Når lampen

tænder, lyder der også en alarmtone.

ADVARSEL!

Arbejd eller kør aldrig med maskinen,

hvis lampen er tændt eller hvis

HA0O2024

alarmtonen lyder. Find altid frem til

årsagen for et fald i bremsevæskens

Afbildning 40

tryk og afhjælp problemet, inden

maskinen bruges til noget arbejde og

inden der køres med maskinen.

17.

IKKE BRUGTE LAMPER

18.

INDIKATORLAMPE FOR HÅNDBREMSE

Når håndbremsen er ”SLÅET TIL”, tænder

denne lampe. Der lyder en alarm, når

køretøjet flyttes samtidig med, at hånd-

bremsen er slået til.

ADVARSEL!

Der kan ske for hurtig slitage eller

beskadigelse af bremsen, når

0717A

køretøjet bevæges, mens denne

lampe er tændt.

Afbildning 41

Håndbremsen skal altid løsnes og

det skal kontrolleres, at denne lampe

er slukket, inden man kører med

maskinen.

2-24 Betjeningselementer

022-00028ADM

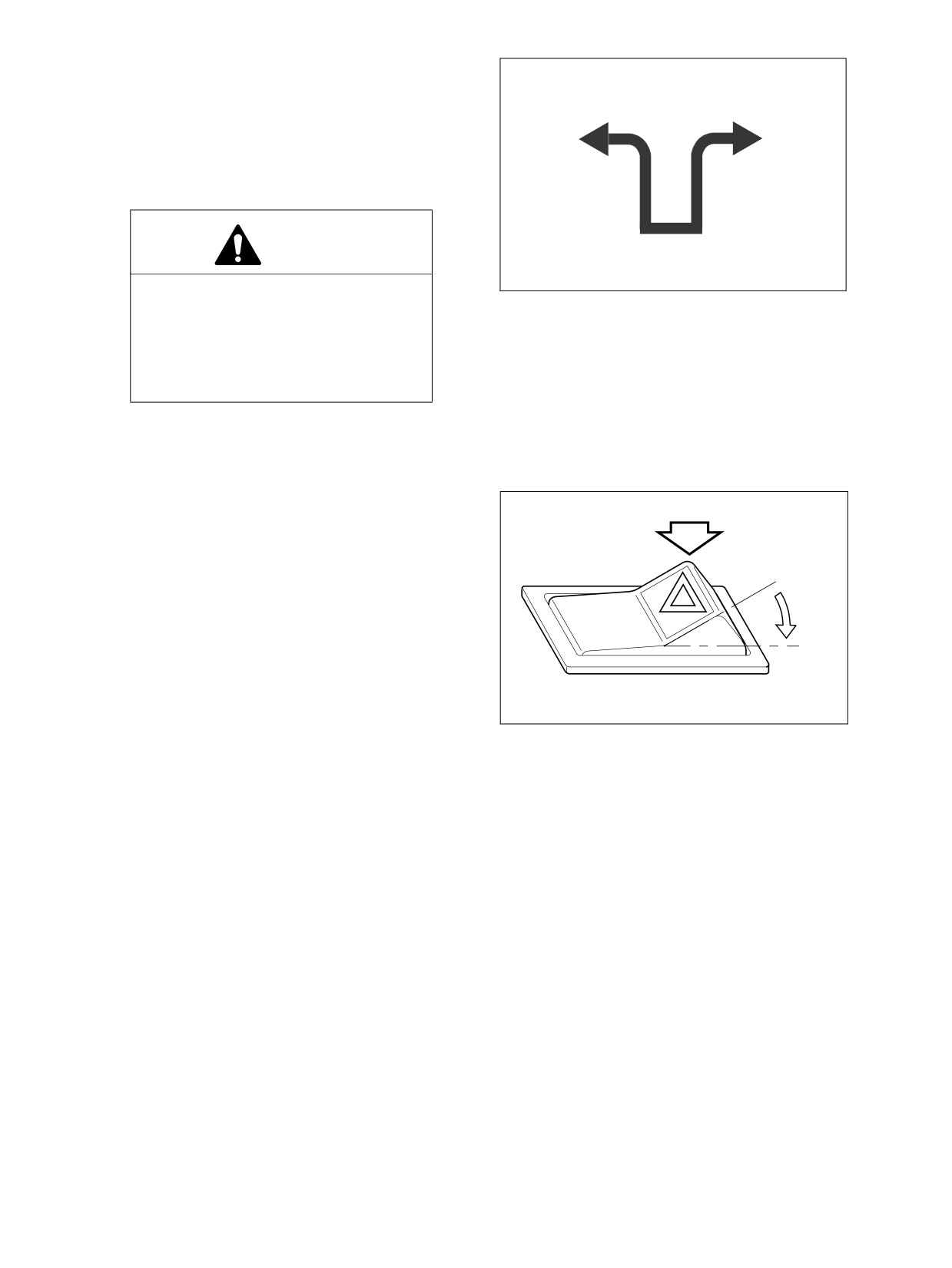

19. INDIKATORLAMPE FOR NØDSTYRING

(EKSTRAUDSTYR)

Denne lamper begynder at lyse, når nød-

styringssystemet aktiveres på grund af en

fejl i det hydrauliske system, stands omgå-

ende driften, stands maskinen, slå hånd-

bremsen til og stands motoren.

FARE!

AJO0450L

Indikatorlampe for nødstyringen Hvis

Afbildning 42

denne lampe tænder, mens

maskinen er i drift, afbryd omgående

driften. Denne lampe indikerer, at der

findes et alvorligt problem indenfor

enheden.

BEMÆRK:Lampen begynder også at lyse,

når systemet testes.

20.

KNAP TIL HAVARIBLINK

Dette lys bruges, når udstyret stopper på

grund af en fejlfunktion eller når der sker et

uheld. Når denne knap trykkes, tændes

blinklysene foran og bag på maskinen og

blinker for at advare andre i nærheden.

Samtidig vil indikatorlamperne for blinkly-

sene på instrumentbrættet tændes for at

advare operatøren. Havariblinklyset funge-

rer uafhængigt af startknappen.

O. I denne position slukker denne knap

2665C

hvariblinklysene.

Afbildning 43

I denne position tænder denne knap

for alle blinklys, og de blinker samti-

digt.

BEMÆRK:Havariblinklyset vil fungere

med starterknappen i

”OFF”-

position.

022-00028ADM

Betjeningselementer 2-25

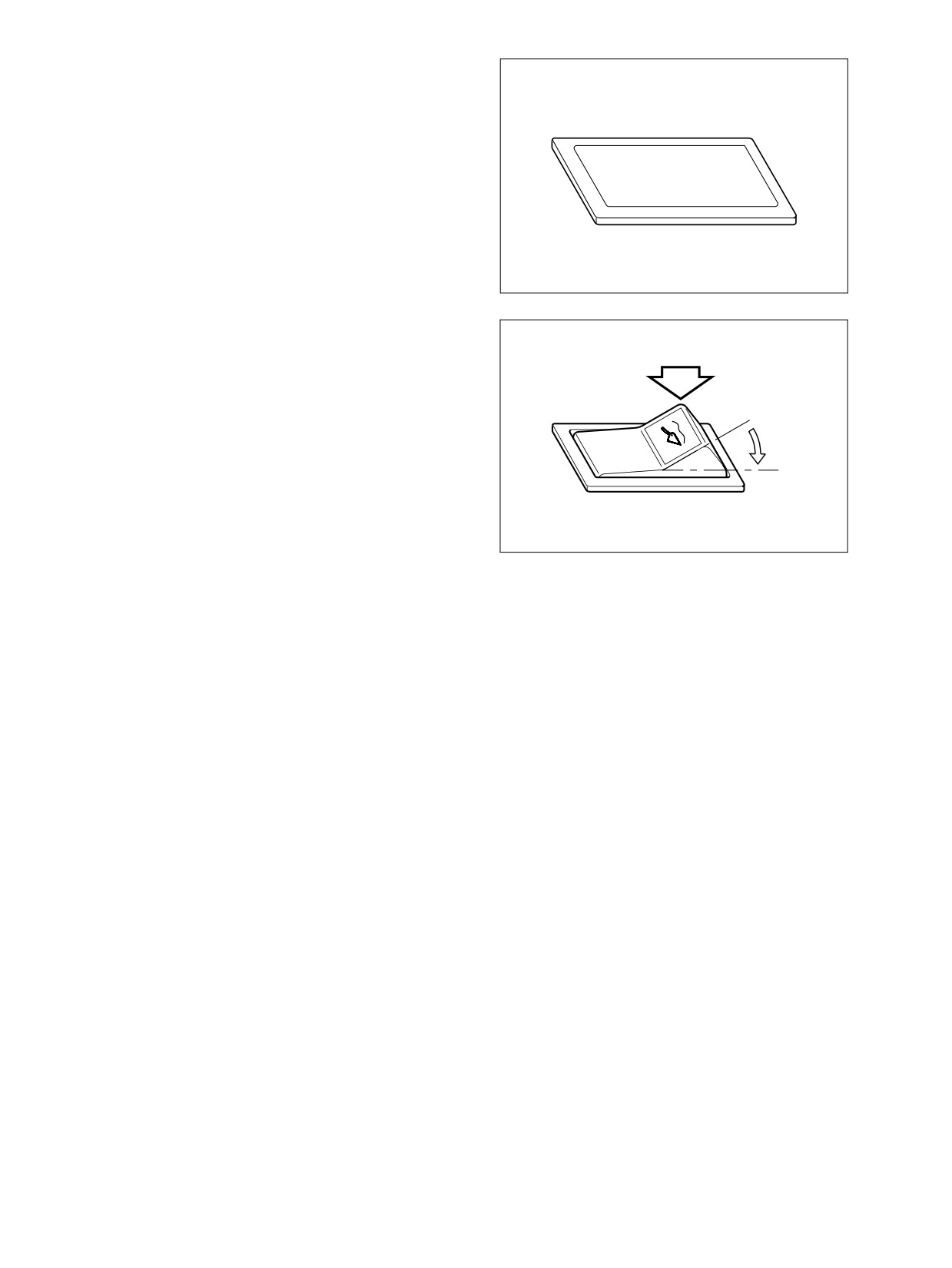

21. BLANK (TOM FATNING TIL EN KNAP)

En tom fatning er beregnet til at anbringe

ekstra knapper i.

HAOA734L

Afbildning 44

22. KNAP TIL SKOVLENS FLOATER (EKS-

TRAUDSTYR)

Floatfunktionen tillader skovlen at følge

med undergrundens

/ arbejdsområdets

overflade.

Når du trykker på knappen og sætter

arbejdshåndtaget i floaterposition, låses

håndtaget fast og bommen sænkes. Når

armen har nået indstillingens position, løs-

nes håndtagets spærre og håndtaget føres

tilbage til "NEUTRAL" position og ned-

HA0O2027

sænkning af bommen stoppes.

Afbildning 45

O. I denne position slukker knappen for

skovlens float-funktion.

I denne position tænder knappen for

skovlens float-funktion.

2-26 Betjeningselementer

022-00028ADM

OMSKIFTERPANEL I HØJRE SIDE

1B1A

AJO0070L

Afbildning 46

HOVEDBETJENINGSHÅNDTAGET

KNAP TIL ARBEJDSLYGTER BAGVED

(JOYSTICK)

KNAP TIL BAGRUDEVISKER

1A. HOVEDBETJENINGSHÅNDTAG (EKS-

KNAP TIL ROTERENDE LYS (EKSTRAUD-

TRAUDSTYR)

STYR)

1B. ERGO-II HOVEDBETJENINGSHÅNDTAG

10. HOLDER TIL KOP

(JOYSTICK) (EKSTRAUDSTYR)

11. KNAP TIL HÅNDBREMSE

KICK-DOWN-KNAP

12. KNAP TIL HOVEDAFBRYDER

HORNKNAP

13. AFBRYDERKNAP TIL TRANSMISSIONEN

CIGARETTÆNDER

14. KNAP TIL AUTOMATISK TRANSMISSION

KNAP TIL FORLYGTER

15. KNAP FOR NØDSTYRINGSTEST (EKS-

KNAP TIL ARBEJDSLYGTER FORAN

TRAUDSTYR)

022-00028ADM

Betjeningselementer 2-27

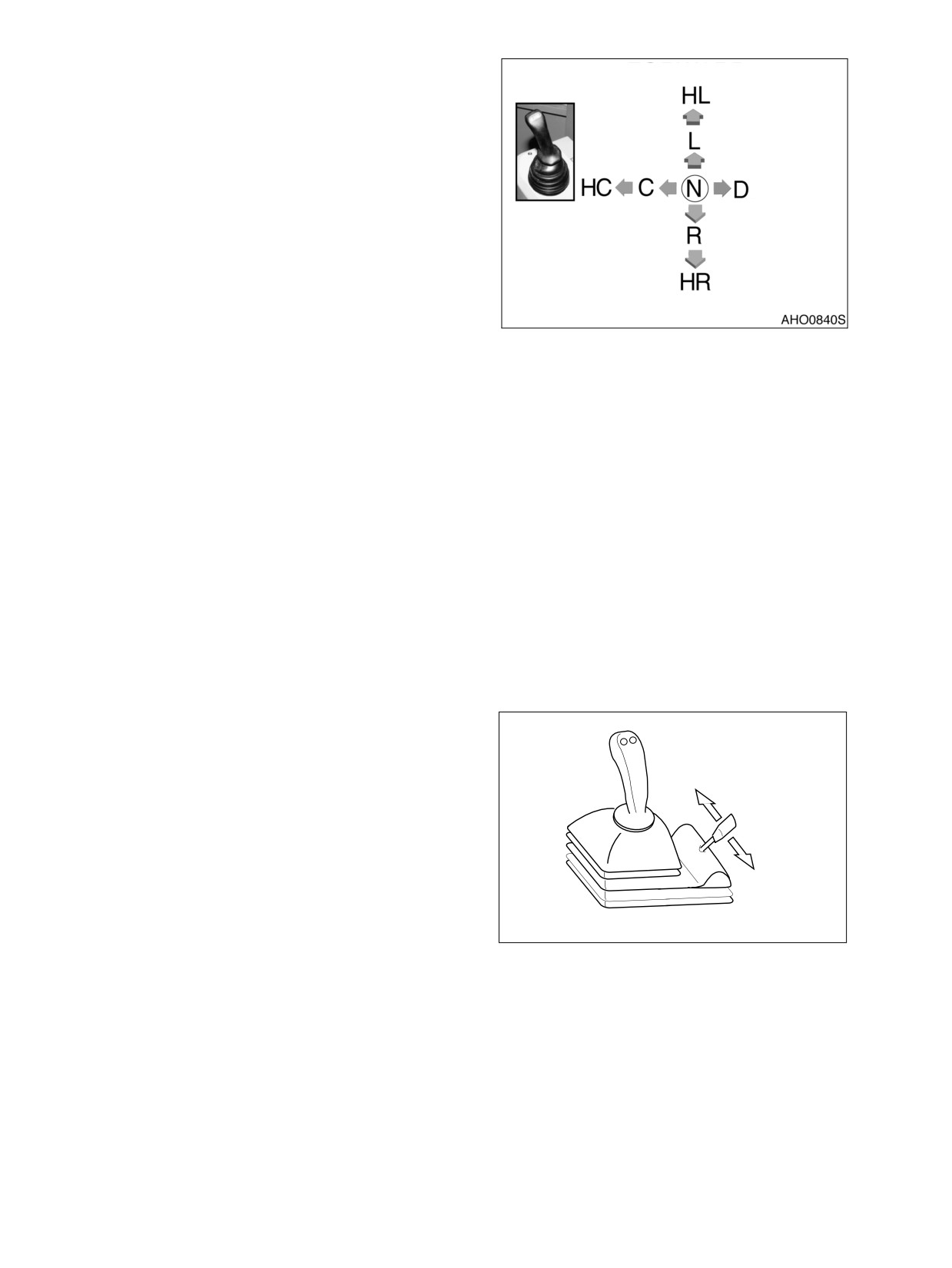

HOVEDBETJENINGS HÅNDTAG

FREMAD

(JOYSTICK)

Bruges til at bevæge skovl og arm. Med

dette betjeningshåndtag kan armen løftes

og sænkes og skovlen kan trækkes ind og

sænkes ned. Når maskinen køres, kan

håndtaget (joystick) "LÅSES" for at forhin-

dre enhver bevægelse af skovl eller arm.

VENSTRE

HØJRE

For at "LÅSE" håndtaget

(joystick) skal

hovedafbryderknappen sættes til positio-

nen "LÅST".

Hovedbetjeningshåndtagets

(joystick)

BAGLÆNS

arbejdsmønster og funktionsbeskrivelse.

Afbildning 47

HL.

Hold håndtaget i

nedsænknings-

modus

Nedsænk

HC. Hold håndtaget i

position “arm til-

C. Træk arm tilbage

Neutral

Sænk skovl

bage”

Løft

HR.

Hold håndtaget i

løftemodus

1A.

HOVEDBETJENINGS HÅNDTAG (EKS-

TRAUDSTYR)

Når læssemaskinen er udstyret med gafler

til tømmer, så styrer dette håndtag armen,

skovlen og tømmergaflerne.

Arbejdsmønstret for arm og skovl er det

samme for dette håndtag som beskrevet

foroven.

A. Når betjeningshåndtaget til tøm-

mergaflerne skubbes fremad, kan

gaflerne åbne sig.

AJO0600L

Afbildning 48

B. Når betjeningshåndtaget til tøm-

mergaflerne trækkes tilbage, kan gaf-

lerne lukke sig.

2-28 Betjeningselementer

022-00028ADM

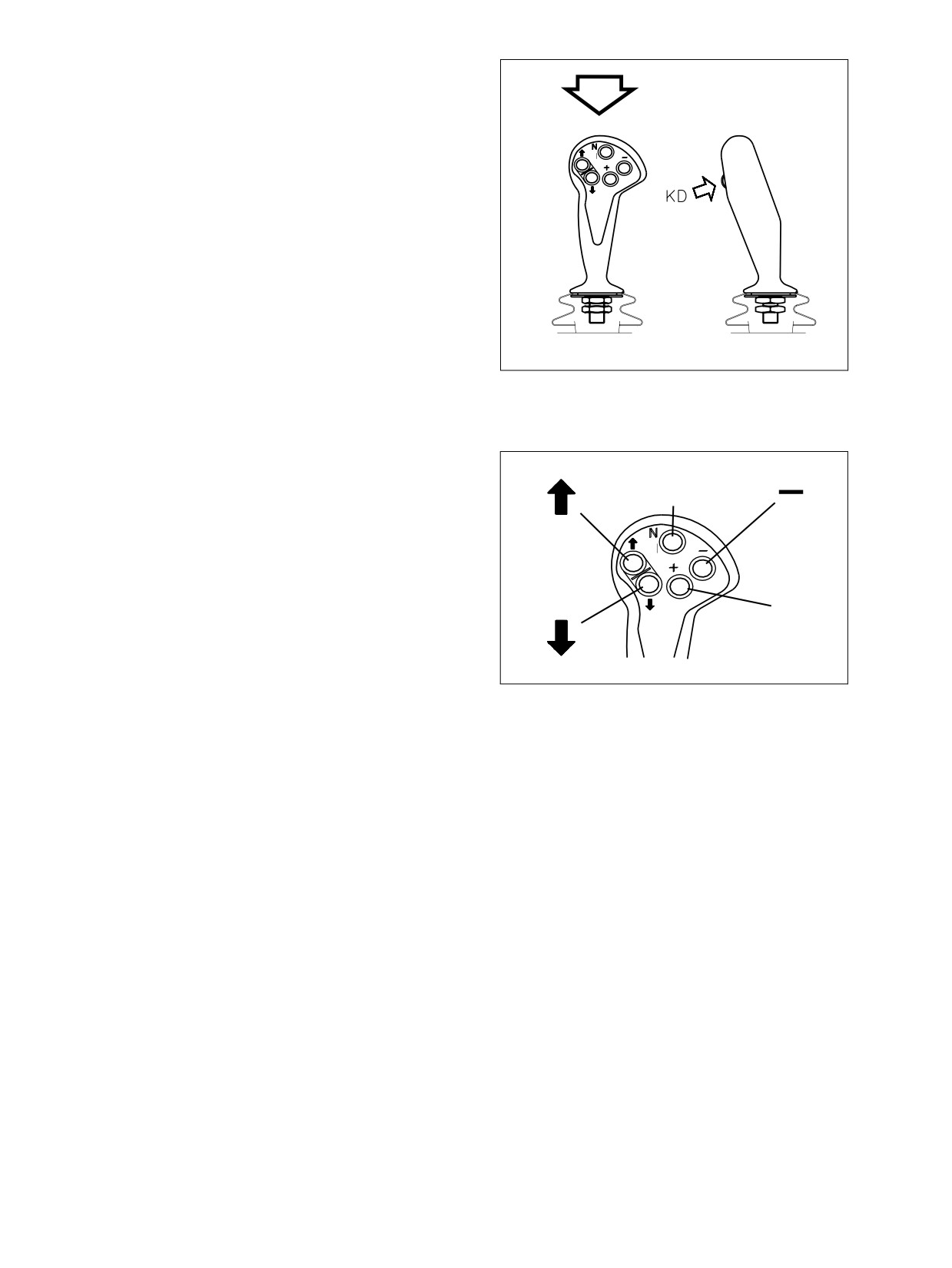

1B.

ERGO-II HOVEDBETJENINGSHÅND-

TAG (JOYSTICK) (EKSTRAUDSTYR)

Ergo-II håndtaget er et hovedbetjenings-

håndtag, som også styrer funktioner for

transmissionen. Det bruges til at reducere

hånd- og armbevægelser i forbindelse

med den ellers komplekse betjening af

maskinen.

Knapper til fremad, tomgang og bag-

læns.

"↑" Knap − Når du trykker på denne

knap,

kører

maskinen

”FREMAD”.

"N" Knap − Når du trykker på denne

knap, er maskinen i

”TOM-

AJO0591L

GANG”.

"↓" Knap − Når du trykker på denne

Afbildning 49

knap, kører maskinen

”BAG-

LÆNS”.

Knapper til ændring af kørehastig-

hed.

Transmissionen har 4 hastigheder i

fremadgående retning og 3 hastighe-

der i baglæns retning.

"+"

Knap − Maskinens hastighed

øges ved at trykke på denne knap.

"-" Knap − Maskinens hastighed for-

mindskes ved at trykke på denne

knap.

Knap for Kick-down.

HAAD3761

"KD" knap − Når du trykker på denne

Afbildning 50

knap, som findes på bagsiden, væl-

ger du kick-downfunktion.

Brug af knapperne på Ergo-II håndtaget:

•

Når du drejer startknappen til ”I” (ON)-position, viser DISPLAYET ”NN”.

•

Start motoren, når displayet viser "N4", mens "N"-knappen på ERGO-II trykkes.

•

Når displayet viser ”N1”, mens ”-”-knappen er trykket, er maskinen klar til at køre.

•

Maskinen kan køre fremad, når "↑" knappen er trykket i fremadkørsel, mens "KD" knappen er

trykket.

•

Maskinen kan køre baglæns, når "↓" knappen er trykket i baglænskørsel, mens "KD" knappen

trykket.

•

Når maskinen kører, kan den skifte mellem fremad og baglæns lørsel uden at trykke på "KD"-

knappen.

BEMÆRK: Kørsel er mulig mens "KD"-knappen trykkes i TOMGANG.

•

"+" knappen − øger hastigheden.

•

"-" knappen − reducerer hastigheden.

•

Kick-downknap "KD" knap.

022-00028ADM

Betjeningselementer 2-29

KNAP TIL HORNET (TO STEDER)

Et tryk på venstre knap på toppen af

hovedstyrehåndtaget (joystick) (Afbildning

53) eller på knappen i enden af multifunkti-

onsknappen (Afbildning 54) aktiverer hor-

net.

BEMÆRK:Starterknappen skal være på

”ON”.

Afbildning 53

AHO0890L

Afbildning 54

CIGARETTÆNDER

Skub cigarettænderen ind. It will remain in,

until it is hot. Når den er varm, vil den

springe ud igen. Den er nu klar til brug.

VIGTIGT

Cigarettænderen forsynes af et

kredsløb med

24 V. Tilslut aldrig

apparater med 12 V forsyningsspæn-

ding til cigarettænderen.

HAOA780L

Afbildning 55

022-00028ADM

Betjeningselementer 2-31

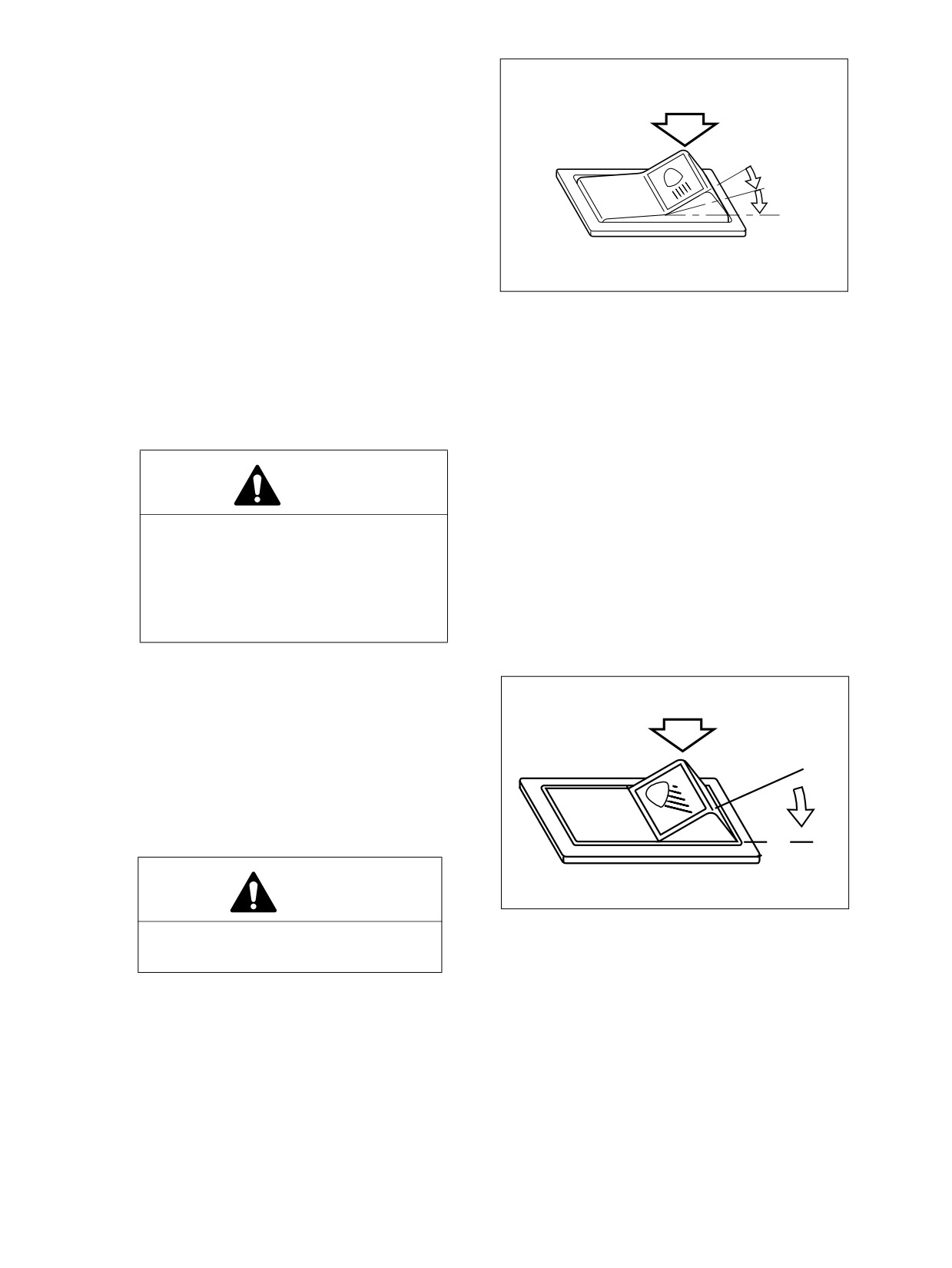

KNAPTIL FORLYGTER

O. I denne position SLUKKER denne

knap for positionslys, baglygter,

instrumentpanelet, indikatorlamper

og forlygter.

BEMÆRK:Hvis knappen ikke er i denne

position, når motoren ikke

kører,

vil

styresummeren

summe for at advare operatø-

ren om, at batteriet bliver afla-

det.

HAOA720L

I denne position TÆNDER denne

Afbildning 56

knap for positionslys, baglygter,

instrumentpanelet og indikatorlam-

per.

II.

I denne position TÆNDER denne

knap for positionslys, baglygter,

instrumentpanelet og forlygter.

OBS!

Lad ikke positionslys, baglygter,

instrumentbræt eller forlygter forblive

"TÆNDTE", når motoren ikke kører.

Hvis lysene er tændt

(”ON”), når

motoren er slukket, vil det aflade

batteriet.

KNAP TIL FORRESTE ARBEJDSLYG-

TER

O. I denne position slukker denne knap

de arbejdslygter, som er monteret

øverst på forsiden af kabinen.

I denne position tænder denne knap

de arbejdslygter, som er monteret

øverst på forsiden af kabinen.

OBS!

HAOQ072L

Afbildning 57

Tænd ikke for arbejdslygterne under

kørsel på offentlig vej.

2-32 Betjeningselementer

022-00028ADM

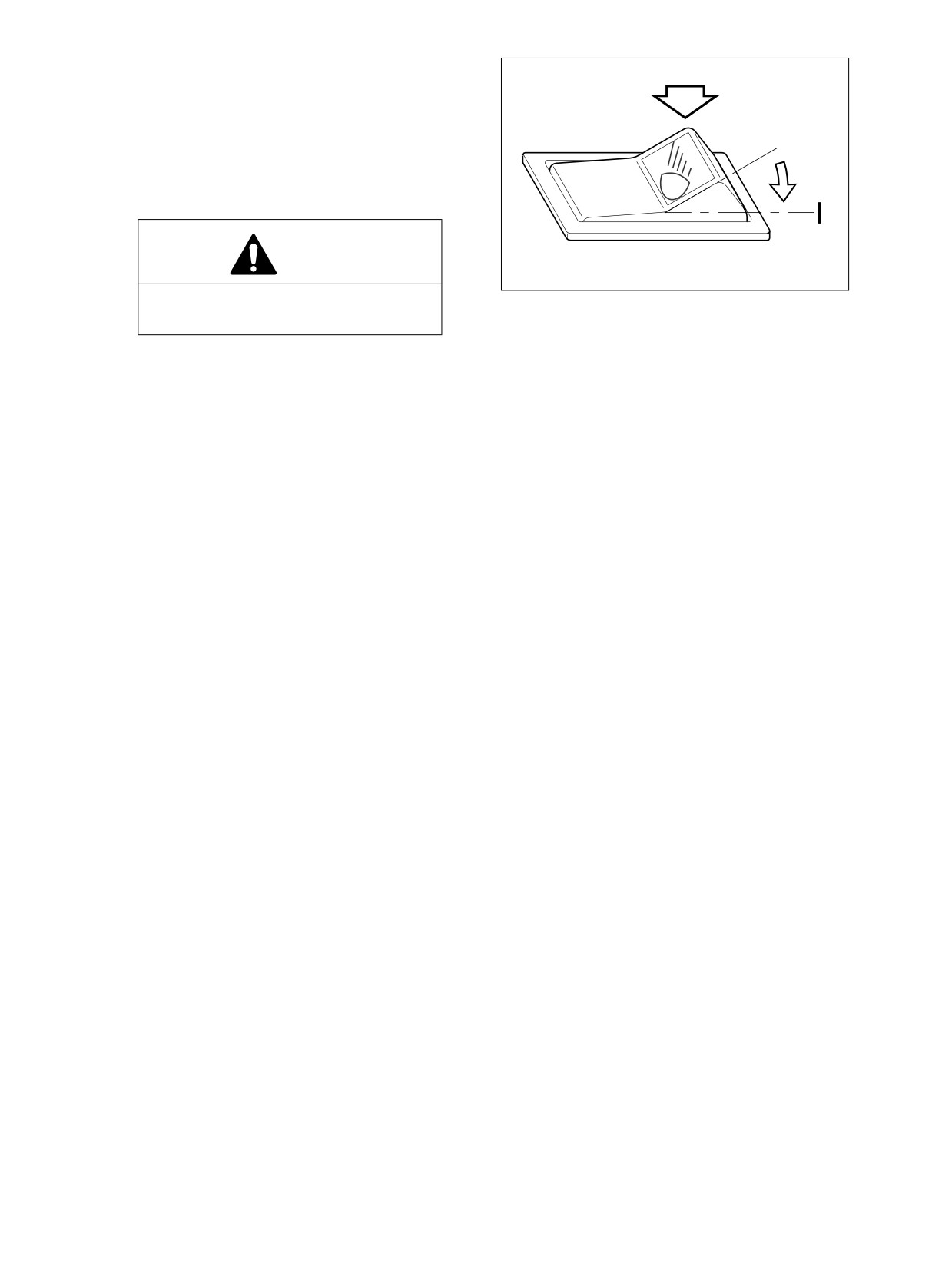

KNAP TIL BAGRUDEVISKER

O. I denne position slukker denne knap

de vinduesviskere, som er monteret

på bagruden i operatørens kabine.

I denne position vil rudevaskvæske

sprøjtes på bagruden samtidig med

at vinduesviskeren sættes i gang.

Når den slippes, vender knappen til-

bage til ”O”-position.

II.

I denne position tænder denne knap

de vinduesviskere, som er monteret

APO0200L

på bagruden i operatørens kabine.

Afbildning 59

OBS!

Rudevaskpumpen kan blive beskadi-

get, hvis den aktiveres uden at der er

væske i beholderen. Væskeniveauet

bør kontrolleres jævnligt og der skal

fyldes væske på, hvis det er nødven-

digt.

Brug af sæbe eller andre opløsnings-

midler i stedet for det anbefalede

rudevaskemiddel kan beskadige

viskernes blade og malingen. Brug

udelukkende den anbefalede rense-

væske eller tilsvarende.

KNAP TIL ROTERENDE LYS (EKSTRA-

UDSTYR)

O. "OFF"-position.

Når du stiller knappen i "ON"-posi-

tion, aktiveres advarselslygterne.

10.

HOLDER TIL KOP

Her kan man anbringe læskedrikke.

HAOA750L

Afbildning 60

2-34 Betjeningselementer

022-00028ADM

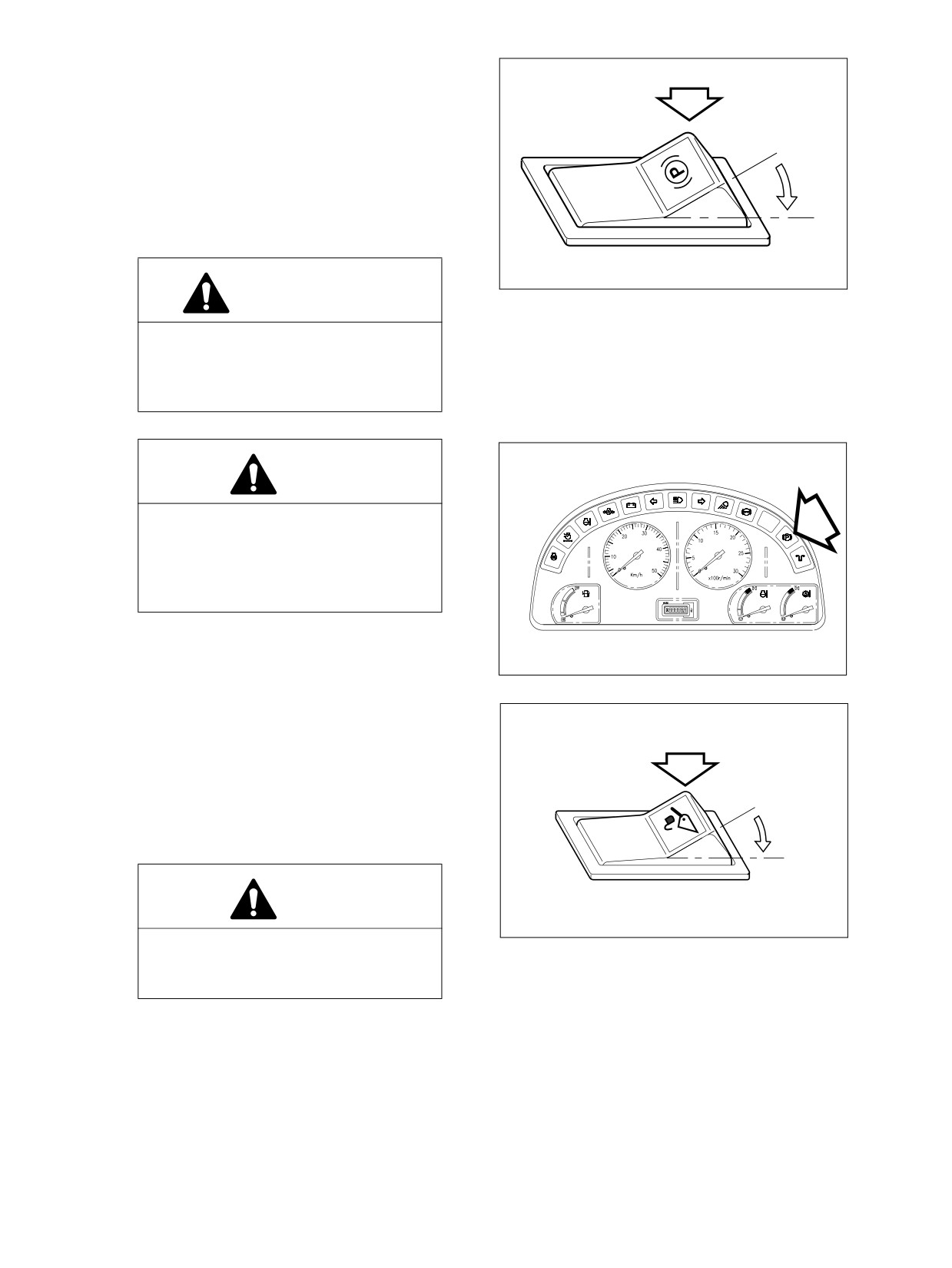

11. PARKERINGBREMSE KNAP

O. I denne position er håndbremsen

"SLÅET FRA" og kontrollampen på

det forreste instrumentbræt slukker.

I denne position er håndbremsen

"SLÅET TIL" og kontrollampen på det

forreste

instrumentbræt tænder.

Denne bremse kan også benyttes

som nødbremse.

HA0O2019

ADVARSEL!

Afbildning 61

Sæt håndbremseknappen i position

"I", før læssemaskinen forlades. Sørg

for at slå håndbremseknappen til, før

læssemaskinen startes.

OBS!

Brug ikke denne håndbremse til at

bremse læssemaskinen undtagen i

nødstilfælde, ellers kan der opstå for

tidlig

slid eller bremsen kan

beskadiges.

AOO0220L

Afbildning 62

12. HOVEDAFBRYDERKNAP

O. I denne position kan operatøren ikke

betjene hovedbetjeningshåndtaget

(joystick).

I denne position har operatøren fuld

kontrol over hovedbetjeningshåndta-

get (joystick).

OBS!

HBOI110L

Når du kører eller parkerer, skal

Afbildning 63

hovedafbryderen stilles om til ”O”-

position.

022-00028ADM

Betjeningselementer 2-35

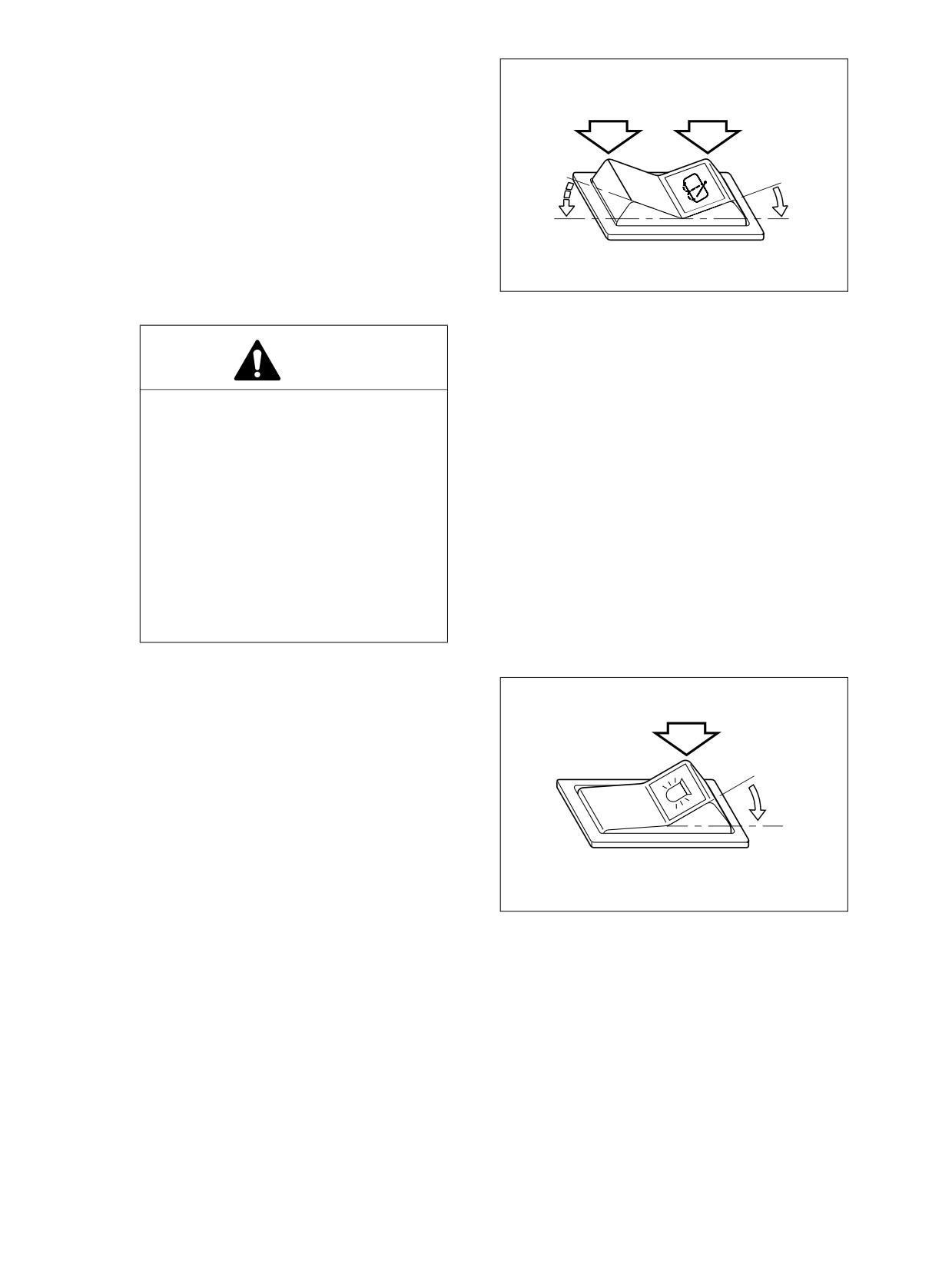

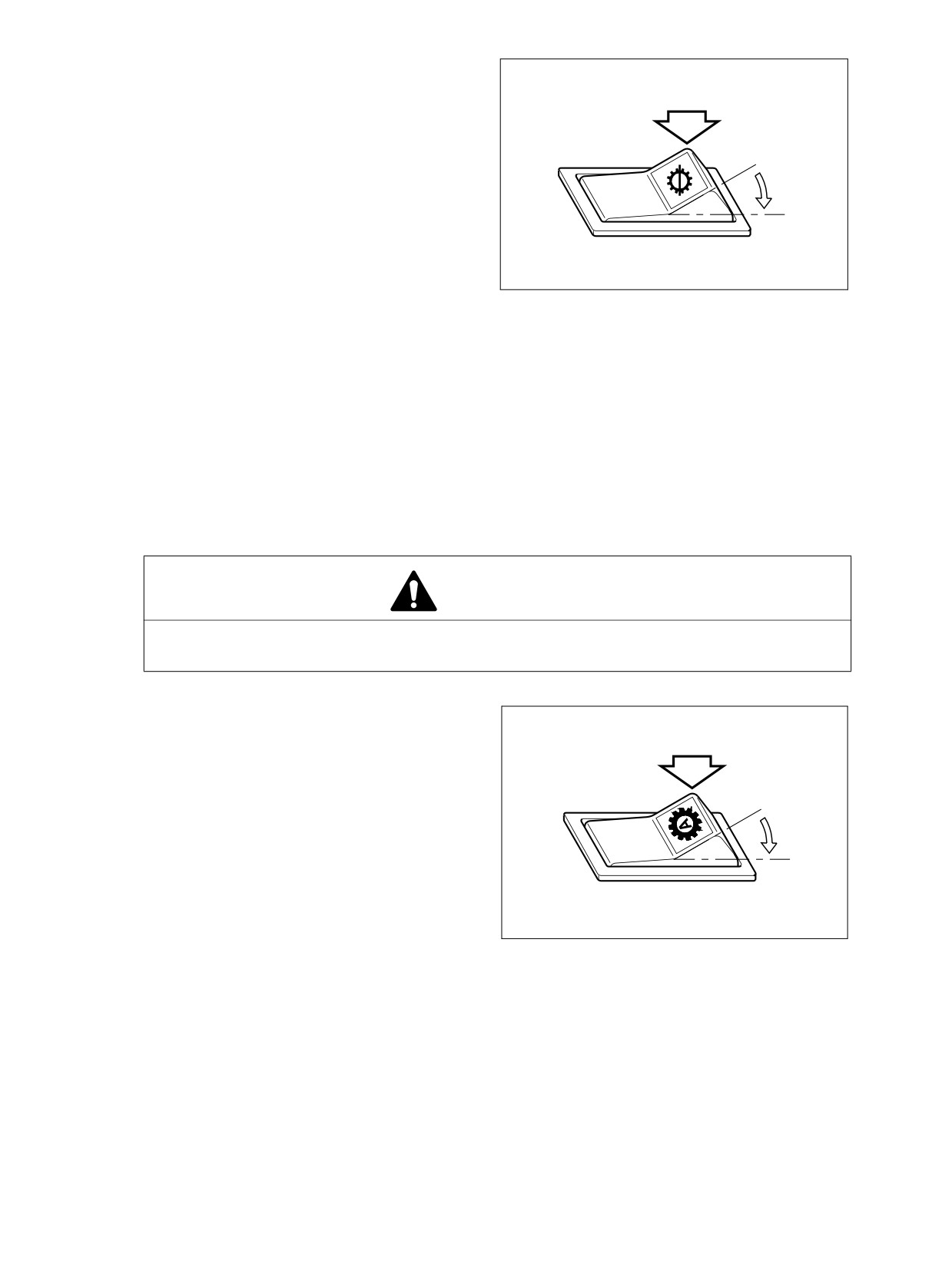

13.

ABRYDERKNAP FOR TRANSMISSIO-

NEN

Denne knap skifter modus for bremsepe-

dalen mellem trinvis og ikke-trinvis.

O. I denne position er ikke-trinvis virke-

måde aktiveret.

I ikke-trinvis modus er kraftoverførin-

gen endnu tilkoblet, når bremsepeda-

len trykkes. På denne måde er det

nemmere at starte op fra en skrå-

ning. Denne modus er også pas-

HA3O2018

sende for kørsel, fordi både

Afbildning 64

motorbremse og hjulbremse kan bru-

ges under kørsel ned ad skråninger.

I denne position er skridtvis modus valgt.

I denne modus sættes transmissionen til "TOMGANG" ved at træde på venstre bremsepedal.

Denne modus er anvendelig til håndtering af læs. Når man træder på speederen i denne situa-

tion, anvendes der større kraft til håndtering af læsset for at kunne løfte armen hurtigere.

BEMÆRK:1) Transmissionens "AFBRYDER" funktion fungerer ikke i 3. og 4. gear for at beskytte

transmissionen.

2) Uanset transmissionens "AFBRYDER" knap har den højre bremsepedal kun bremse-

funktion.

ADVARSEL!

Når du træder på bremsepedalen under kørsel eller arbejde på en skråning, sæt så denne

knap på ”O” for at bremse med motoren.

14.

KNAP FOR AUTOMATISK TRANSMIS-

SION

Automatisk hastighedsområde:

•

Fremad: 2., 3., 4.

•

Baglæns: 2., 3.

O. Når denne knap er i "O" (MANUEL)

position, omstilles køremodus til

"MANUEL" og tillader, at operatøren

vælger hastigheden manuelt.

Når denne knap er i "I" (AUTO) posi-

HLB20071L

tion, skiftes gearene "AUTOMATISK"

Afbildning 65

til den passende hastighed op til den

grænse, som er sat af gearhåndta-

get, og i oversensstemmelse med

kørselsbelastningen og motorens

omdr./min.

2-36 Betjeningselementer

022-00028ADM

15. TESTKNAP FOR NØDSTYRING (EKS-

TRAUDSTYR)

Denne knap bruges til at teste, om nødsty-

ringssystemet fungerer korrekt.

Systemt skal testes under opstartnings-

proceduren for at sikre at systemet funge-

rer.

Ved test af nødstyringssystemet skal man

gå frem efter følgende procedure;

A. Drej startknappen til

”I”

(ON) posi-

AJO0010L

tion.

Afbildning 66

BEMÆRK:Start ikke motoren.

B. Tryk på nødstyringsknappen og drej samtidigt rattet. Hvis systemet fungerer korrekt, skal enhe-

den styre. Indikatorlampen for nødstyring skal begynde at lyse.

BEMÆRK:Hvis enheden ikke styrer, må enheden ikke betjenes før problemet er løst.

C. Slip knappen. Knappen går automatisk tilbage i ”O” (OFF)-position.

ADVARSEL!

Tryk ikke vedvarende på denne knap. Et vedvarende tryk vil forårsage en betydelig

afladning af batteriet. Nødstyringens DC-motor har et stort forbrug af strøm.

022-00028ADM

Betjeningselementer 2-37

OPBEVARINGSBOKS

Der findes en opbevaringsboks (1, Afbild-

ning 72) bag sædet. Opbevar drifts- og

vedligeholdelsesmanualen og andre doku-

menter i denne boks.

HBOI431L

Afbildning 72

BEHOLDER TIL RUDEVASK

Indeholder rudevask til forruden.

HBOM680I

Afbildning 73

KØLESKAB

Der er et køleskab (1, Afbildning 74) bag-

ved til venstre for sædet. Aircondition og

varme kan kun bruges, efter at motoren er

blevet startet. Hold låget lukket for fejlfri

funktion.

HBOI432L

Afbildning 74

EL-BOKS

Der findes to udtrækkelige bakker under

sædet, som indeholder aggregatets

relæer. Se

“Sikringskasse

/ relæ” på

side 2-55.

Afbildning 75

2-40 Betjeningselementer

022-00028ADM

BETJENINGSPANEL

HAOA801L

Afbildning 79

KONTAKT FOR VENTILATOR OG KLIMA-

KONTROLKONTAKT FOR TEMPERATUR

ANLÆG

KONTAKT FOR BLÆSERETNING

KONTAKTER FOR BLÆSEVENTILATO-

KONTAKT FOR VALG AF VENTILATION

REN

Når der vælges en knap, begynder LED´en oven over knappen at lyse og der lyder en aktiveringslyd.

Når lysknappen drejes til ”ON”, vil LED´en i panelet begynde at lyse.

KONTAKT FOR VENTILATOR OG KLI-

MAANLÆG

A. kontakten "OFF" - slukker for varme-

og klimaanlæg.

B. "A/C"

- tænder for klimaanlægget,

når en af ventilatorkontakterne betje-

nes.

HAOC930L

Afbildning 80

022-00028ADM

Betjeningselementer 2-43

KONTAKTER FOR BLÆSEVENTILATO-

REN

Disse kontakter benyttes til at kontrollere

blæseventilatorens hastighed.

A. kontakten "LO"

- benyttes til at

vælge svag ventilation.

B. kontakten

”MID"

- benyttes til at

vælge en mellemstyrke for ventilatio-

nen.

C. kontakten "HI" - benyttes til at vælge

HAOC940L

kraftig ventilation.

Afbildning 81

BEMÆRK:Hvis du ikke vælger nogen

hastighed for ventilatoren, vil

varmeanlægget og klimaanlæg-

get ikke blive aktiveret.

KONTROLKONTAKT FOR TEMPERA-

TUR

Temperaturstyringen har 24 trin. En LED

tændes for alle tre trin. Hver gang du tryk-

ker, skifter du trin. Ved at holde kontakten

nedtrykt skifter indstillingen kontinuerligt.

A. kontakten "COOL" (koldt) - sænker

temperaturen.

B. kontakten "WARM"

(varmt)

- øger

temperaturen.

HAOA860I

LED (lysdiode) FARVESTATUS

Afbildning 82

Grøn LED - klimaanlæg. Helt grønt,

klimaanlægget kører med mak-

simal ydeevne.

Rød LED - varmeanlæg. Helt rødt,

varmeanlægget kører med

maksimal ydeevne.

OMSKIFTER FOR BLÆSERETNINGEN

A. Bruges til dirigere luftstrømmen til

den øverste del af operatørens

kabine.

HBOI320L

Afbildning 83

2-44 Betjeningselementer

022-00028ADM

HUKOMMELSESFUNKTION FOR AKTIVERET MODUS

Klimaanlæggets betjeningspanel har en hukommelsesfunktion. Når starteren afbrydes ved at sætte den til

"OFF", så gemmes de aktuelle indstillinger. Når gravemaskinen atter startes, vil de sidst benyttede indstil-

linger igen blive aktiveret.

SUPPLERENDE BETJENINGSINSTRUKTIONER

En passende indendørs temperatur om sommeren er 5 - 6° C (10 - 12°F) lavere end udendørstemperatu-

ren.

Sørg for at benyttte klimaanlægget i 20 - 30 minutter hver uge for at kølemiddelet i systemet kan cirkulere.

BEMÆRK:Ventilatorens hastighed skal være indstillet til svag ventilation med kontakten "LO".

BEMÆRK:Dette filter bør renses alle 500 timer og erstattet med et nyt alle 1.000 timer.

BEMÆRK:I tilfælde af, at denne maskine benyttes i støvede omgivelser, skal rensning og udskiftning

ske med kortere mellemrum.

Når klimaanlægget eller varmeanlægget benyttes igennem længere tid, så tryk på ventilationsomskifteren

og lad under rygning luften slippe ud af kabinen for at undgå irritation af øjnene.

2-46 Betjeningselementer

022-00028ADM

RADIO

Afbildning 87

DREJEKNAP FOR LYDSTYRKE OG

UDLØSERTAST FOR AT FRIGIVE CAS-

TÆND/SLUK

SETTEN

DREJEKNAP FOR BALANCE OG FADER

CASSETTESKAKT

DREJEKNAP FOR BAS OG DISKANT

8. & 9. KNAPPER FOR AFSPILNINGSRETNING

OMSKIFTER FOR AM/FM-RADIOFRE-

10. AUTOMATISK STATIONSSØGNING

KVENSER

11. OMSKIFTER FOR DOLBY B TÆND/SLUK

AUTOMATISK HUKOMMELSE (AME)

12. OMSKIFTER FOR METALBÅND

13. LC-DISPLAY

DREJEKNAP FOR LYDSTYRKE OG TÆND/SLUK

Når du trykker på denne knap, tændes radioen.

Når du trykker på denne knap en gang til, slukkes der for radioen.

Øg lydstyrken ved at dreje denne knap med uret.

Når radioen er tændt, viser LCD-displayet radiostationer og/eller tapefunktioner.

DREJEKNAP FOR BALANCE OG FADER

Denne knap justerer både balancen fra side til side og fading fra foran til bagude.

Ved at dreje knappen mod uret øges lydstyrken for højttalerne i venstre side, en drejning med uret

øger lydstyrken for højttalerne i højre side.

Med et tryk på drejeknappen kommer den et stykke ud og man kan nu justere fading, dvs. balancen

mellem højttalerne foran og bagude i kabinen.

Ved at dreje knappen mod uret øges lydstyrken for højttalerne bagude, en drejning med uret øger lyd-

styrken for højttalerne foran.

DREJEKNAP FOR BAS OG DISKANT

Med denne drejeknap justeres bas- og diskantniveauerne.

Til justering af diskanten drejes knappen mod uret for at dæmpe diskanten og med uret for at for-

stærke diskanten.

022-00028ADM

Betjeningselementer 2-47

Til justering af bassen skal man trykke på knappen, så den springer frem. Drej knappen mod uret for

at dæmpe bassen og med uret for at forstærke bassen.

OMSKIFTER FOR AM/FM - FREKVENSER

Med denne omskifter indstilles radioen på enten AM AM-1, AM-2, FM-1 eller FM-2 - frekvensområ-

det. Hvert frekvensbånd på radioen har mulighed for at gemme 6 forudindstillede frekvenser på radio-

stationer. Hver gang, når man trykker på denne knap, skifter radioen til et andet frekvensområde.

AUTOMATISK HUKOMMELSE (AME)

Denne funktion finder automatisk frem til

de seks kraftigste radiostationer indenfor

det valgte frekvensområde og gemmer

dem i hukommelsen. Vælg frekvensområ-

det (AM-1, AM-2, FM-1, FM-2). Tryk på

AME-knappen og hold den nedtrykt i

omtrent to sekunder. Så vil radioen lede

efter radiostationerne med de mest kraf-

tige sendesignaler i området. Disse statio-

ner kan så kaldes frem ved at trykke på de

pågældende knapper (1 til 6, Afbildning

88).

HAOC990L

Afbildning 88

BEMÆRK:Til manuel gemning af indstil-

linger for radiostationer benyt

frekvensområdevælgeren for at vælge det frekvensområde, som du vil lytte til. Brug så

tuning-knappen til at vælge den ønskede station. Tryk en af stationstasterne i omtrent 2

sekunder. Der kommer en biplyd, så snart stationen er blevet gemt.

UDLØSERTAST

Båndet fås ud af båndstationen ved at trykke på denne tast. Radioen vender tilbage til gengivelse af

radioudsendelser.

CASSETTESKAKT

Tryk "ON/OFF"-knappen for at tænde. Sæt en bånd i. Cassettens åbne side med båndet skal vise

mod højre. Båndet gengives. I LC-displayet vises "TAPE".

8. & 9. KNAP FOR AFSPILNINGSRETNING

Ved at trykke denne knap enten mod højre eller mod venstre bliver båndet spolet hurtigt frem eller til-

bage. Knappen låses fast i denne position. For at stoppe hurtigspoling tryk på knappens modsatte

side. Båndstationen fortsætter så med at afspille båndet.

Et tryk på begge knapperne samtidigt bevirker skift af båndretningen.

10. AUTOMATISK STATIONSSØGNING

Tryk på denne knap for manuel skift af station til enten højere eller lavere frekvenser.

11. VALG AF DOLBY B

Hvis det bånd, som afspilles, er blevet indspillet med Dolby B, så tryk på stationstast 1 for at slå

Dolby-funktionen til. Dolby-symbolet vises i displayet. Tryk en gang til på denne knap for at slukke for

Dolby B.

2-48 Betjeningselementer

022-00028ADM

12. OMSKIFTER FOR METALBÅND

Hvis det bånd, som afspilles, enten er af metal- eller krometypen, så tryk på stationstast 2 for at

vælge "MTL" - indstillingen. "MTL" fremstår på displayet. Tryk på denne knap endnu en gang for at

slå denne indstilling fra igen.

13. LC-DISPLAY

A. Båndretningsindikator - modsat ret-

ning

B. Båndretningsindikator

- normal ret-

ning

C. Indikator for valgt radiostationstast

D. Radiostationens frekvens

E. Indikator for det valgte AM/FM - fre-

kvensområde

HAOA960L

Indikator for stereoradiosignal

Afbildning 89

G. Indikator for Dolby-støjreduktionssy-

stem

H. Indikator for metalbånd

BEHANDLING AF RADIOEN

Brug ikke bånd, som har en længere spilletid

end C - 90 (90 minutter) Undgå brug af C-120

cassettebånd, fordi disse bånd er fremstillet af

tyndere materiale, som kan gå i stykker og sidde

fast inde i båndstationen.

Afbildning 90

Sørg for, at båndene er spolet rigtigt op. Hvis du

bruger et løst bånd, kan det forårsage problemer

på dækket. Hvis båndet sidder løst, benyt en

blyant eller et tilsvarende reddskab til at spole

løstsiddende bånd op.

Benyt ikke nogen bånd af ringe kvalitet.

Afbildning 91

022-00028ADM

Betjeningselementer 2-49

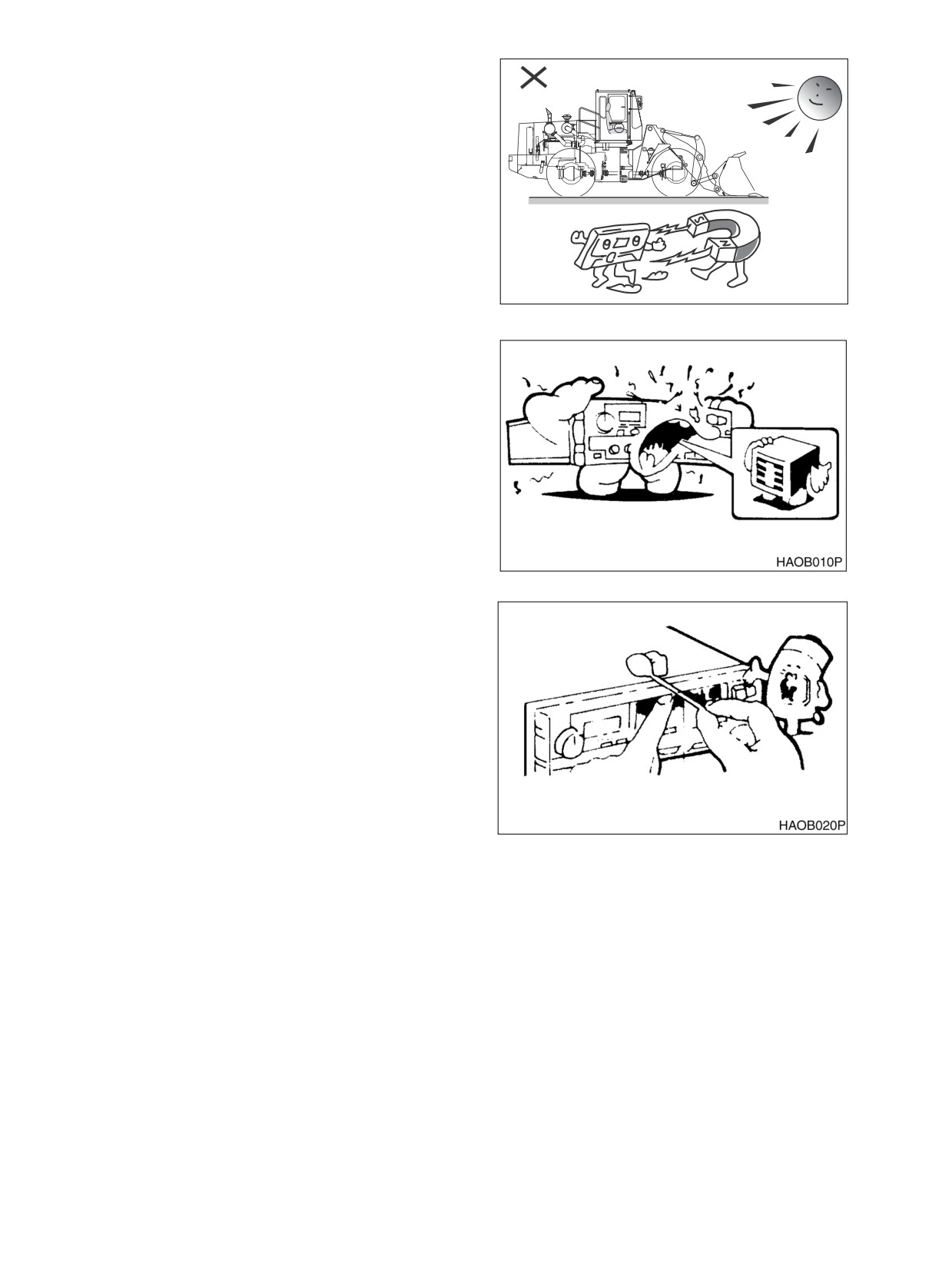

Opbevar ikke cassettebåndene på følgende ste-

der og under de nævnte betingelser. Der kan

opstå skader på båndene og på radioen.

•

Direkte sollys.

•

Fugtige steder.

•

Støvede omgivelser.

•

Ved ventilatorer eller ventilationsåb-

ninger, som afgiver varme.

•

I nærheden af højttalere og andre

magnetiske apparater, som udvikler

HLB2014L

et stærkt magnetfelt (magnetventil).

Afbildning 92

Rens magnethovedet, capstan og trykrulle

regelmæssigt. Disse dele er hele tiden i kontakt

med båndet. Hvis hovederne ikke holdes rene,

kan radioen og båndene beskadiges. Hold dem

rene for bedst mulig lydgengivelse.

Afbildning 93

Hvis hovederne bliver snavsede, så rens dem

med en blød vatpind gennem cassetteskakten.

Det er anbefalelsesværdigt at benytte et rense-

bånd til nem og virkningsfuld rensning af hove-

det, capstan og trykrullen.

Når du slukker for radioen, sørg for at tage

casettebåndet ud, idet du trykker på udkast-

ningsknappen.

Opbevar cassetter i deres pågældende plastic-

æsker, når du ikke bruger båndene.

Afbildning 94

2-50 Betjeningselementer

022-00028ADM

INDSTILLING AF SÆDET

ADVARSEL!

Ved skift af operatør eller arbejdsvilkår

skal man altid kontrollere, at sædets

position og indstilling er passende for de

aktuelle vilkår. Sørg altid for at have

sikkerhedsselen spændt, mens du styrer

maskinen. Juster ryglænet på en sådan

måde, at operatøren kan nå og betjene alle

pedalerne.

HAOB110L

Afbildning 95

HÅNDTAG TIL INDSTILLING AF SÆDET

FREMAD OG TILBAGE

Tag fat i håndtaget (3, Afbildning 96), løft

det, mens du trækker eller skubber sædet i

den ønskede position. Slip håndtaget, når

den ønskede position er nået. Indstillings-

området er på 160 mm (6.3 in).

2 & 3. HÅNDTAG TIL JUSTERING AF

SÆDETS VINKEL OG HØJDE

Ved at trække det venstre håndtag

(3,

HBOI350L

Afbildning 96) op kan den bageste del af

Afbildning 96

sædet løftes op eller sænkes ned. Ved at

trække håndtag (2) op kan den forreste del

af sædet løftes op eller sænkes ned. Jus-

tér sædet i forhold til operatørens højde og

arbejdsbetingelserne. Justeringsområdet

er på 60 mm (2.36 in) både for og bag.

KNAP TIL VÆGTINDSTILLING

En drejning af knappen (4, Afbildning 96) mod højre får ophængningen til at blive hårdere. En drej-

ning af knappen mod venstre får ophængningen til at blive blødere. Justér i forhold til operatørens

vægt ved at checke vægtindikatorskalaen. Justeringsområdet er fra 50 - 120 kg (110 - 265 lbs).

HÅNDTAG TIL INDSTILLING AF RYGLÆNET

Sædets ryglæn kan flyttes frem eller tilbage ved at trække højre håndtag (5, Afbildning 96) op.

022-00028ADM

Betjeningselementer 2-51

SIKKERHEDSSELE

ADVARSEL!

Sikkerhedsselen tjener operatørens sikkerhed og skal altid benyttes. Juster sædet, så det både

er behageligt at sidde i og sådan, at alle betjeningselementerne kan håndteres, spænd derefter

sikkerhedsselen. Sikkerhedsseler skal bæres henover bækkenet og de skal sidde tætsluttende

for at minimere risikoen for kvæstelser i tilfælde af uheld. Spænd aldrig sikkerhedsselen

henover underlivet.

Operatøren skal under ingen omstændigheder stå op i kabinen under brug af læssemaskinen.

Foretag ingen indstilling af sædets position, mens maskinen kører. Der er fare for at miste

kontrollen over køretøjet. Stands maskinen, slå håndbremsen til og indstil så sædet.

Kontroller altid selens og selespændets tilstand inden brug. Sørg for, at selen ikke er snoet.

Udskift sele eller seleholder, når disse dele er beskadigede eller slidte.

SPÆNDE OG LØSNE SIKKERHEDSSELEN

Indfør selens ende (1, Afbildning 98) i spændet

(2). Træk i bæltet for at kontrollere, at bæltet er

låst fast i spændet.

Justér selens længde, således at den ligger

behageligt ind mod operatørens bækken (hofte-

ben).

HAOB140L

Afbildning 98

Tryk på knappen (3, Afbildning

99) midt på

spændet (2) og træk selen (1) ud for at åbne.

HAOB150L

Afbildning 99

022-00028ADM

Betjeningselementer 2-53

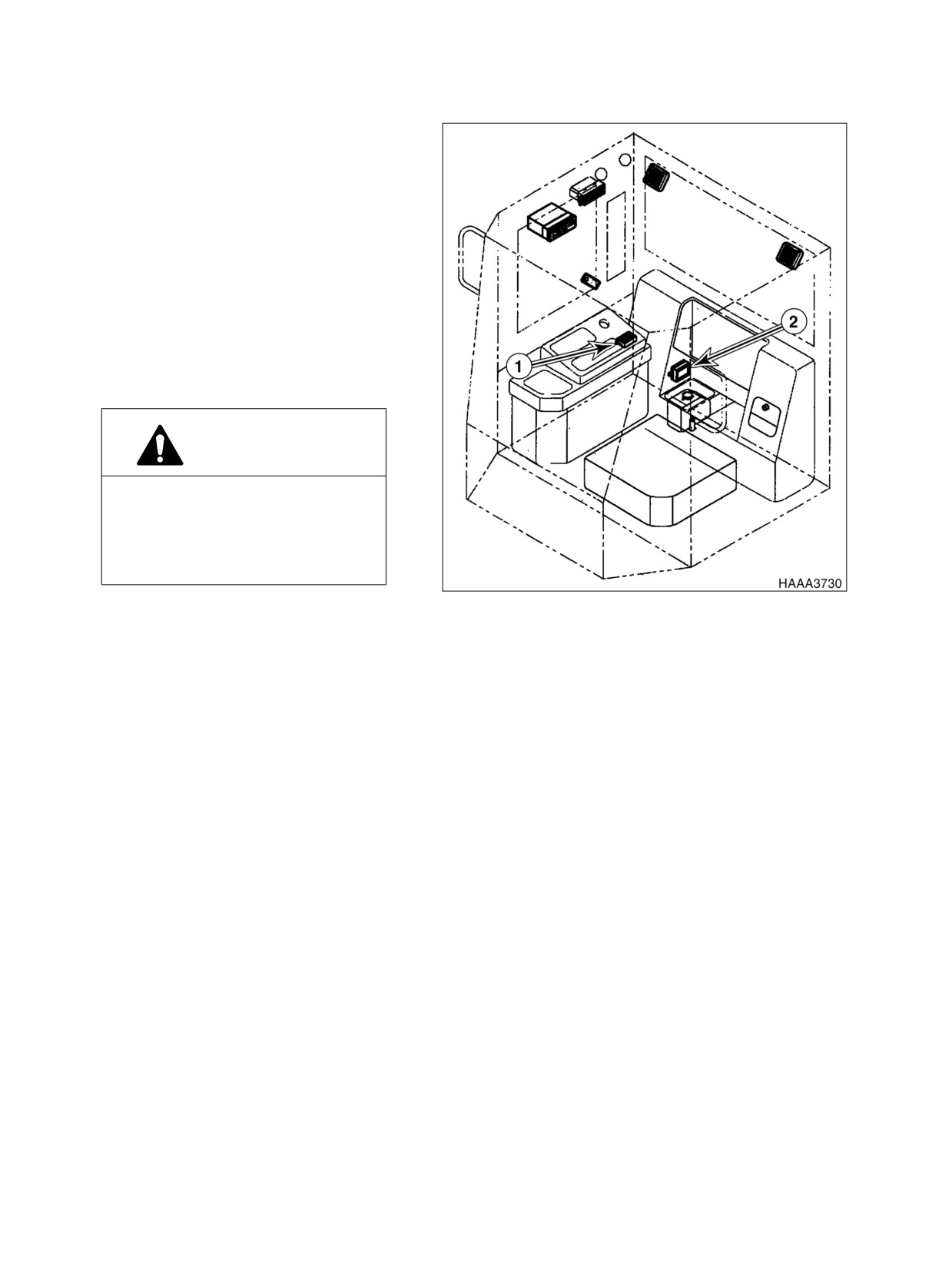

SIKRINGSKASSE / RELÆ

SIKRINGSKASSER

Der findes to sikringskasser inde i kabi-

nen.

Sikringskasse et (1, Afbildning 102) er

anbragt i bageste side af højre kontrol-

station. Et diagram over de forskellige

sikringers formål er anbragt inde i kas-

sen. Reservesikringer er anbragt på

indersiden af sikringskassens afdæk-

ning (10A - Antal 1, 15A - Antal: 1, 20A

- Antal: 1 og 30A - Antal: 1).

Sikringskasse to (2, Afbildning 102) fin-

des lige over beholderen med rudevask.

ADVARSEL!

Når en sikring er brændt over, så

sluk for starteren og afbryd

strømforsyningen.

Afhjælp

årsagen og udskift sikringen med

en ny.

Afbildning 102

022-00028ADM

Betjeningselementer 2-55

Sikringskasse et

Nr.

Navn

Kapacitet

Instrumentpanel

15A

Transmission

15A

Forrudevisker, horn

15A

Håndbremse,

15A

Hovedafbryder, loggaffel

(ekstraudstyr)

AJO0470L

Forlygter, bremselygte

20A

Afbildning 103 SIKRINGSKASSE ET

Kondensatorventilator,

15A

foropvarmning

Nødstyring (ekstraudstyr),

15A

reserve

Aircondition, varmeanlæg

30A

Arbejdslygter (foran),

15A

Roterende lys (ekstraudstyr)

Arbejdslygter (på bagsiden)

15A

Blinklys, havariblink,

15A

indikatorlys

Radio, kabinelys,

15A

Brændstofpumpe, motorstop

Hukommelsesbackup,

10A

Styresummer

Starter

10A

Sikringskasse to

Nr.

Navn

Kapacitet

Cigarettænder

15A

Bagrudevisker

15A

Positionslys (højre)

10A

Positionslys (venstre)

10A

Auto-Detent, LIS

15A

AJO0480L

(ekstraudstyr)

Afbildning 104 SIKRINGSKASSE TO

Reserve

30A

2-56 Betjeningselementer

022-00028ADM

RELÆ

Relæerne findes i den elektriske kasse under

sædet. Hvis problemet ikke er afhjulpet efter

udskiftning af sikringen, skal relæets funktion

kontrolleres.

APO0210L

Afbildning 105

Afbildning 106

EFFEKTAFBRYDER

Effektafbryderen findes ved siden af relæet ved

batterierne bagest i enheden under motorrum-

mets hætte. Hvis der opstår kortslutning eller

overbelastning, afbryder effektafbryderen auto-

matisk strømmen, for at beskytte elektriske led-

ninger mod at brænde.

Afbildning 107

SMELTESIKRING

En smeltesikring findes i batterikassen. Hvis der

ikke findes strøm i startknappens ”I” (ON)-posi-

tion, check så først smeltesikringen.

BEMÆRK:Når sikringstråden er brændt

over, skal sikringen udskiftes.

Afbildning 108

022-00028ADM

Betjeningselementer 2-57

3DRIFT

ADVARSEL!

Inden du begynder at betjene en Daewoo læssemaskine, skal du først læse og forstå

"Betjeningselementer" afsnittet i denne vejledning.

KONTROLFUNKTIONER PÅ INSTRUMENTPANELET

OVERVÅGNINGSSYSTEM

Overvågningssytemet gør brug af netværkskredsløb mellem kontrolsystemet og følere, som er installerede

forskellige steder i maskinens system for at overvåge bestemte tilstande. Overvågningssystemets funktion

er, løbende at informere operatøren om maskinens tilstand. Displays og måleinstrumenters visninger på

instrumentpanelet giver oplysninger om motorhastighed, motorens kølemiddeltemperatur, olietrykket i gea-

ret og om batterispændingen.

INDKØRINGSPROCEDURER FOR NY MASKINE

Alle Dawoo læssemaskiner bliver kontrolleret og justeret, inden de forlader fabrikken. Det er dog påkrævet,

at operatøren gennemfører disse skridt under den første indkøringsperiode. Der kan opstå skader på

udstyret eller ydeevnen kan blive nedsat, hvis disse skridt ikke gennemføres.

Sørg for at kontrollere alle væskeniveauer før opstart og så alle 8 til 10 driftstimer.

Gennemfør alle daglige vedligeholds- og serviceeftersyn.

Overskrid ikke 80 % af den maksimale motorhastighed i de første 50 driftstimer, som vises på time-

tælleren på styrekonsolen.

Efter de første 50 timers drift skal motorolien slippes ud. Udskift motorens oliefilter og olie.

022-00028ADM

Drift 3-1

Sæt hovedafbryderknappen til position "O"

(LÅST). Dette låser for hovedstyreventi-

lens håndtag (joystick).

HBOI111L

Afbildning 4

Drej startknappen til ”I” (ON) position. Alle

indikatorlamper skal begynde at lyse.

BEMÆRK:Hvis enheden er udstyret med

et nødstyringssystem. Testsy-

stem inden motoren startes.

Hvis systemet ikke fungerer

korrekt, må enheden ikke star-

tes. Gå frem efter den testfrem-

gangsmåde, som findes ved

testknappen.

HAOB320L

Afbildning 5

Drej startknappen til

”START”-position.

Starteren skal reagere straks og motoren

skal starte indenfor få sekunder.

HAOB350L

Afbildning 6

Slip starternøglen, så snart motoren star-

ter. Nøglen vender tilbage til position "I".

VIGTIGT

Starter motoren ikke efter omtrent 15

sekunder, så slip starternøglen. Vent

5 minutter for at starteren kan køle

af. Gentag skridt 6.

Kontrollér efter opstart af motoren alle kon-

trollamper og måleinstrumenter for at være

HAOB360L

sikker på, at alle motorens systemer (olie-

Afbildning 7

022-00028ADM

Drift 3-3

tryk, olietemperatur, kølemiddeltemperatur) er indenfor det normale arbejdsområde. Hvis et af motor-

systemerne ikke er i orden, drej startnøglen til ”OFF”-position.

LAMPE ELLER MÅLEINSTRUMENT PÅ

VISNING

KONTROLPANELET

BRÆNDSTOFMÅLER

TEMPERATURMÅLER FOR MOTORKØLEVÆSKE

HVIDT OMRÅDE

MÅLER FOR TRANSMISSIONENS OLIETEMPERATUR

ADVARSELSLAMPE FOR MOTORENS OLIETRYK

LADNINGSINDIKATORADVARSELSLAMPE

SLUKKET

ADVARSELSLAMPE FOR BREMSERNES OLIETRYK

HÅNDBREMSELAMPE

TÆNDT

BEMÆRK:Lampen for håndbremsen er "TÆNDT" eller "SLUKKET" i henhold til håndbremsens funk-

tion uafhængigt af, om motoren startes op.

Gennemfør “Opvarmning af hydrauliksystemet” på side 3-10.

10.

Kontrollér udstødningsgassens farve.

•

Farveløs eller lyseblåt - motoren arbejder rigtigt.

•

Sort - ufuldstændig forbrænding. Find årsagen.

•

Hvid eller mørkeblå - motoren forbrænder motorolie. Find årsagen.

11.

Kontrollér motoren med hensyn til usædvanlige rystelser og lyde. Når der fornemmes eller høres

noget, find frem til årsagen.

BEMÆRK:Hvis motorens kølevæsketemperaturmåler viser rødt, mens motoren kører, gør så føl-

gende; fortsæt ikke med arbejdet og lad motoren køre i ”LAV TOMGANG”. Luk kølerhjel-

men op for at sørge for god ventilation. Når motorens temperaturmåler er vendt tilbage til

det grønne område, luk så motoren ned. Kontrollér efter nedkøling af motoren, om der er

tilstrækkelig kølemiddel og om der findes nogen lækager og se efter, om kølerens lameller

er tilstoppede eller snavsede. Kontrollér også ventilatorremmens spænding.

3-4 Drift

022-00028ADM

Slip starternøglen, så snart motoren star-

ter. Nøglen vender tilbage til position "I".

VIGTIGT

Starter motoren ikke efter omtrent 15

sekunder, så slip starternøglen. Vent

5 minutter for at starteren kan køle

af. Gentag skridt 8.

10. Kontrollér efter opstart af motoren alle kon-

trollamper og måleinstrumenter for at være

HAOB360L

sikker på, at alle motorens systemer (olie-

Afbildning 15

tryk, olietemperatur, kølemiddeltempera-

tur)

indenfor

det

normale

arbejdsområde. Hvis et af motorsyste-

merne ikke er i orden, drej startnøglen til

”O”(OFF)-position.

11. Gennemfør “Opvarmning af hydrauliksy-

stemet - Koldt vejr” på side 3-10.

022-00028ADM

Drift 3-7

START MED HJÆLPEBATTERIER

ADVARSEL!

Bær sikkerhedsbriller.

Tilslut aldrig minusledninger til plusterminaler og omvendt.

Tilslut IKKE hjælpebatteriets eller startbatteriets masseterminal direkte til batteriets terminal.

Find og benyt et massepunkt på maskinens chassis.

Tomme batterier udvikler brintgas. Elektriske gnister i nærheden af batterier kan udløse en

eksplosion.

Afbildning 16

HJÆLPEBATTERIER

JORDFORBINDELSE FRA HJÆLPEBAT-

TOMME BATTERIER

TERIER TIL MASKINENS CHASSIS

Når batterierne aflades under opstart, så kan man bruge hjælpebatterier eller startbatterier til at starte

motoren på følgende måde:

Tilslut en positiv forbindelsesledning fra hjælpebatterierne til de tomme batterier (Afbildning 16).

Tilslut en negativ forbindelsesledning fra hjælpebatterierne til et massepunkt på maskinens chassis.

TILSLUT IKKE DIREKTE TIL BATTERIETS MINUSPOL.

Start motoren på normal vis.

Efter at motoren er startet, fjernes først minus-forbindelsesledningen, så plus-forbindelsesledningen.

3-8 Drift

022-00028ADM

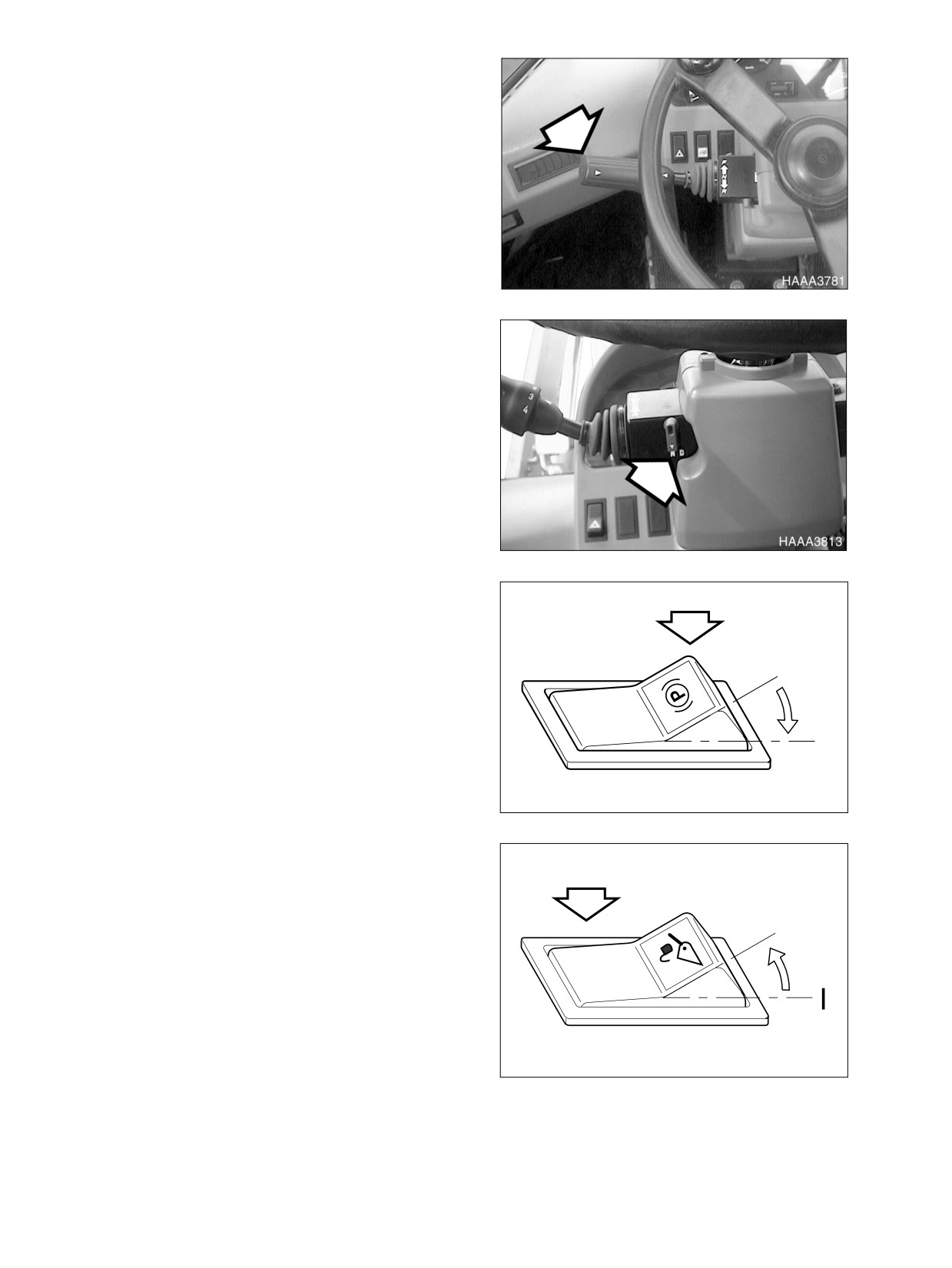

Drej starterknappen til position "O" (OFF).

Fjern nøglen.

HAOC342L

Afbildning 21

OPVARMNING AF HYDRAULIKSYSTEMET

Den rigtige driftstemperatur for hydraulikolien er 50° - 80°C (120° - 175°F). Følg nedenstående frem-

gangsmåde for at varme hydraulikvæsken op.

Lad motoren køre i tomgang (uden belastning) i 5 minutter.

Lad motoren køre i omtrent fem minutter ved gennemsnitlig hastighed og uden belastning.

Bevæg skovlen frem og tilbage uden læs, indtil skovlcylinderen kommer helt ind og ud (udstrakt og til-

bagetrukket) for at få olien til at cirkulere gennem systemet. Gør dette i 5 minutter.

BEMÆRK:Lad ikke cylinderne slippe hydraulikolie ud gennem udslipsventilerne for mere end tyve

sekunder ad gangen.

Bevæg armen og skovlen omkring fem gange uden noget læs for at få olien til at cirkulere gennem

systemet.

OPVARMNING AF HYDRAULIKSYSTEMET - KOLDT VEJR

Gennemfør skridt 1 til 3 i Opvarmning af hydrauliksystemet.

Kør ikke maskinen ved fuld hastighed, indtil opvarmning af systemet er afsluttet.

Hvis arbejdshastigheden fortsat er lav, så gentag de indledende opvarmningsprocedurer for hydrau-

likken igen. Hvis en gentagelse af opvarmningsprocedurerne ikke forbedrer arbejdshastigheden, så

fortsæt med at arbejde, men vær særdeles forsigtig, fordi maskinen kan reagerer forkert.

3-10 Drift

022-00028ADM

KØRSEL MED MASKINEN

ADVARSEL!

Flyttes køretøjet, mens håndbremsen er slået til, sker der alvorlig skade på håndbremsens

bremseskive.

Vælg et gear, som er passende til den tophastighed, der køres med. Valg af et for højt gear

formindsker accelerationen og vil bevirke unødvendig opvarmning af gearolien.

Sæt aldrig transmissionen i ”TOMGANG”, når du kører ned af en bakke. For høj hastighed kan

beskadige transmissionens gear.

Skift aldrig bevægelsesretning ved høj hastighed. Det bevirker alvorlige skader på

transmissionen.

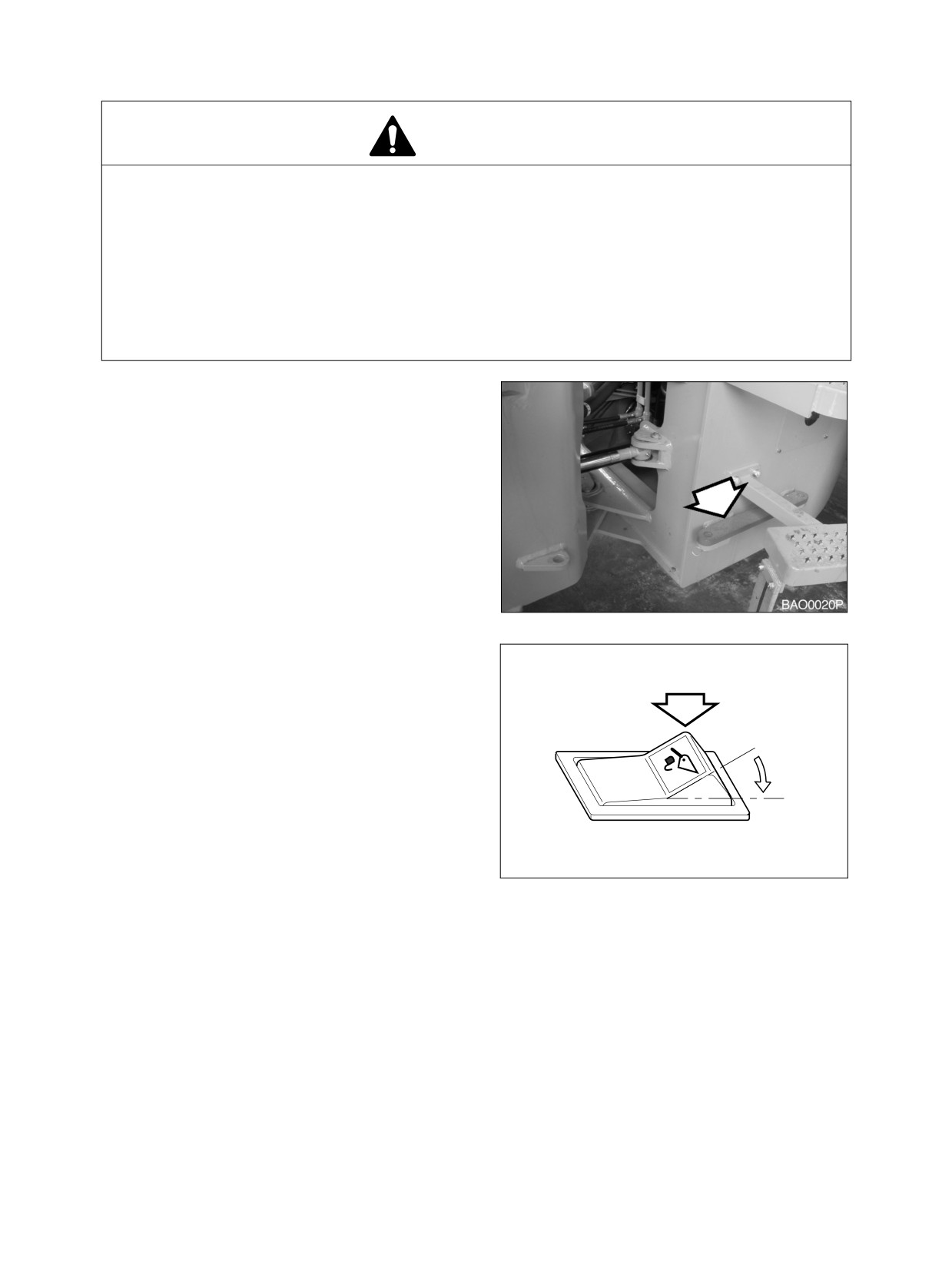

Løsn låsepladen mellem forreste og bage-

ste ramme før kørsel. Fastgør låsepladen

til den bageste ramme (Afbildning 22).

Afbildning 22

Sæt hovedafbryderen til position "I" (FRI-

GIVET) . Løft skovlen til en højde på 20 -

30 cm (8 - 12 in.) over jorden. Hæld skov-

len helt tilbage.

HBOI110L

Afbildning 23

022-00028ADM

Drift 3-11

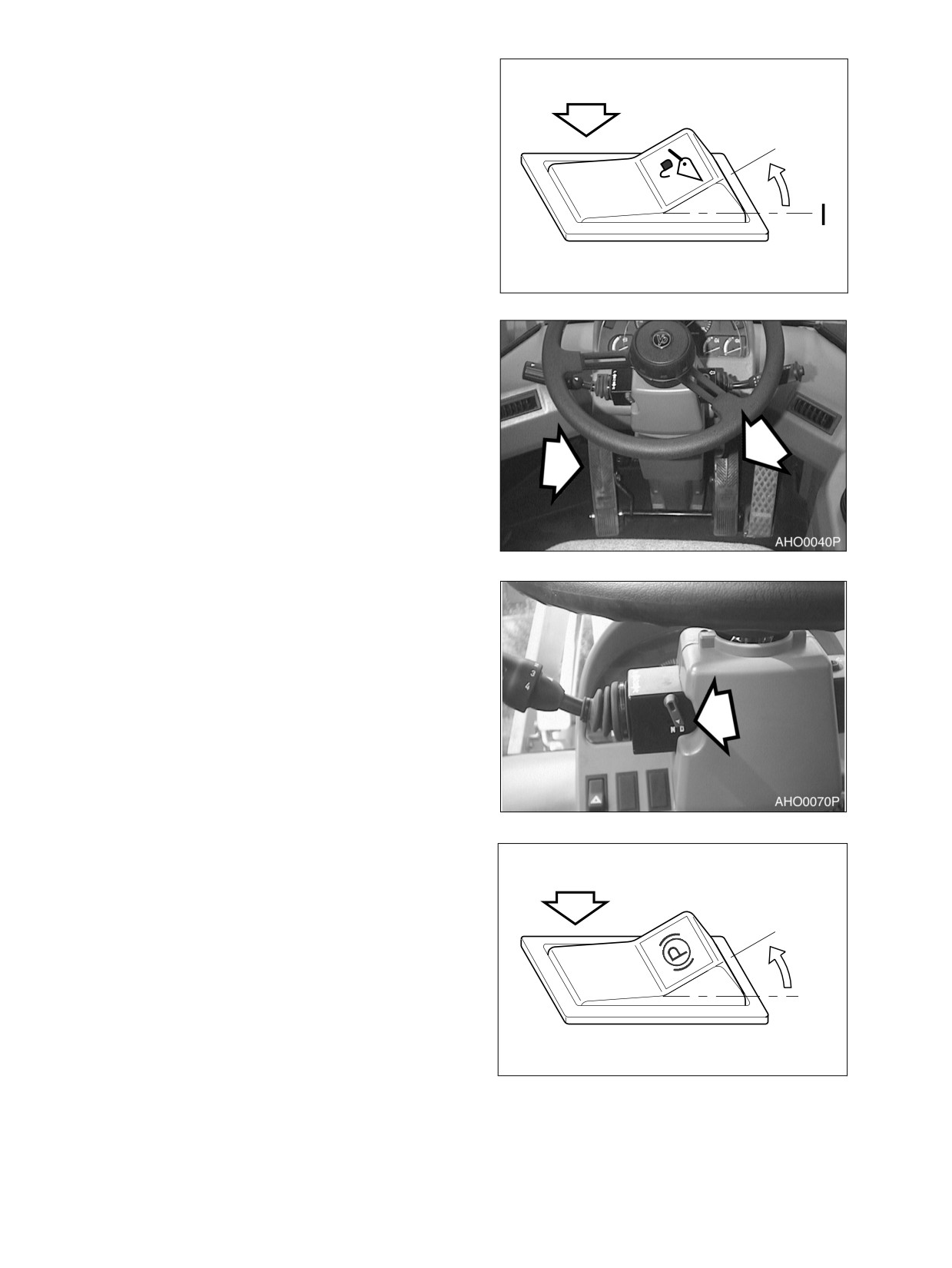

Sæt transmissionen til det ønskede gear.

Skift gear et efter et. Skift ikke for eksem-

pel fra 1. til 3. gear.

Sæt gearvælgeren til position "FREMAD".

Afbildning 28

Slip bremsepedalen og træd samtidig

speederen langsomt ned.

ADVARSEL!

Foretag ikke nogen brat ændring af

kørselretningen ved høj hastighed

eller på en stejl skråning. Dette kan få

køretøjet til at vælte.

Under kørsel og ved ændring af

kørselsretning skal man altid se sig

Afbildning 29

grundigt omkring for at være sikker

på, at ingen står i vejen.

NEDLUKNING AF MASKINEN

Giv mindre gas og slå bremsen til.

Afbildning 30

022-00028ADM

Drift 3-13

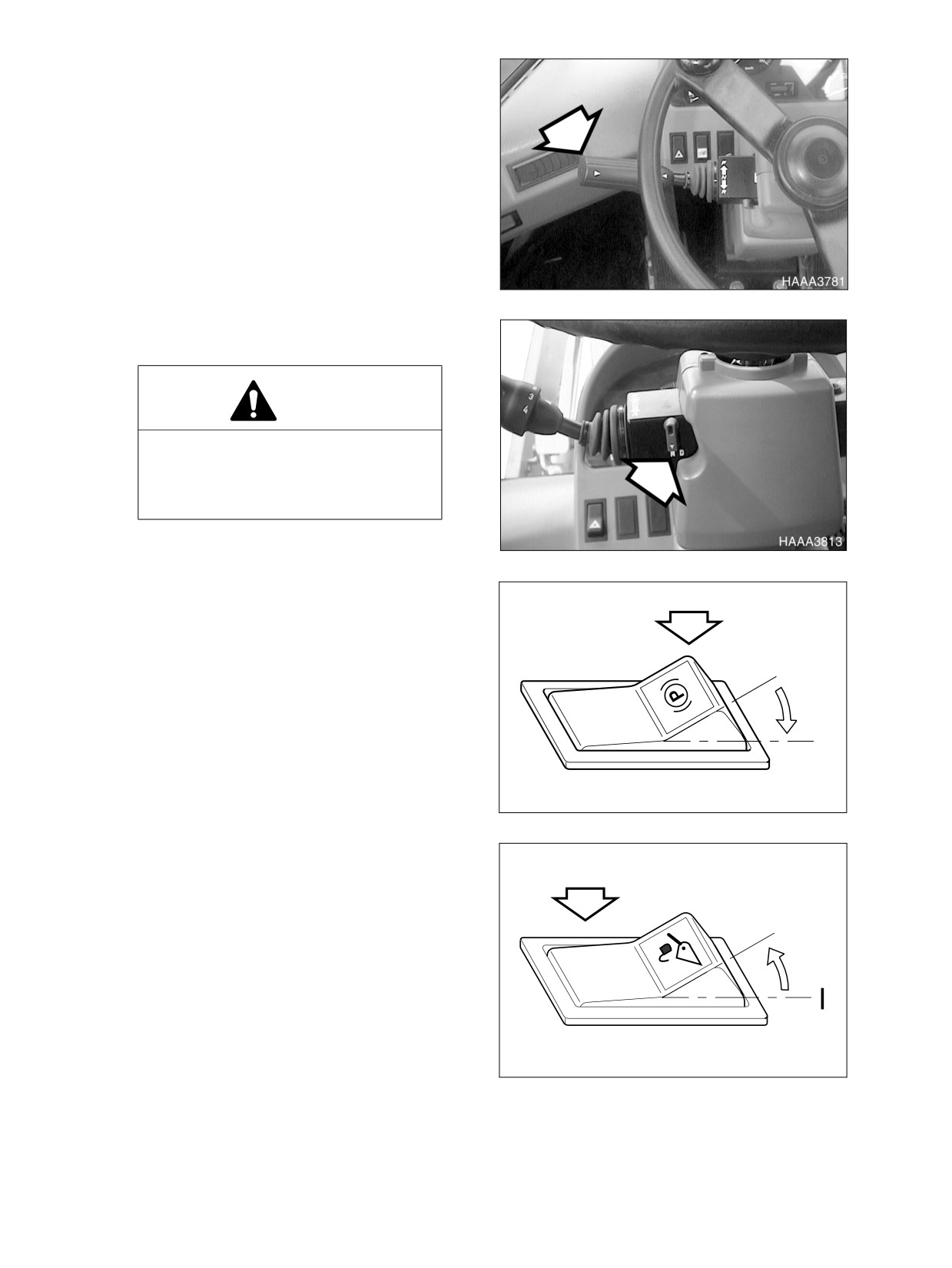

Sæt gearhåndtaget i ”TOMGANG”.

Afbildning 31

Sæt gearskiftets tomgangslås i position

"N" (TOMGANG LÅST).

OBS!

"LÅS" gearhåndtaget. Når maskinen

parkeres, så "LÅS" gearet i

"TOMGANG" for at forhindre

tilfældige bevægelser af maskinen.

Afbildning 32

Sæt håndbremseknappen til position "I"

(AKTIVERET). Dette sikrer, at håndbrem-

sen er "SLÅET TIL".

HA0O2019

Afbildning 33

Sænk skovlen ned på jorden.

Sæt hovedafbryderen til position "O"

(LÅST). Dette låser betjeningshåndtaget

(joystick).

Lad motoren køre i tomgang i 1 - 2 minut-

ter for at køle af. Slukning af en motor med

turbolader uden at give den tid til at køle af

kan medføre alvorlige skader på turbola-

deren.

HBOI111L

Afbildning 34

3-14 Drift

022-00028ADM

Doosan Mega 200-V, Mega 200-VTC. Drifts- og vedligeholdelsesmanual (2002) - 1
