Doosan пневмоколесный экскаватор Solar 180W-V. Руководство по эксплуатации и ТО (2002 год) - часть 5

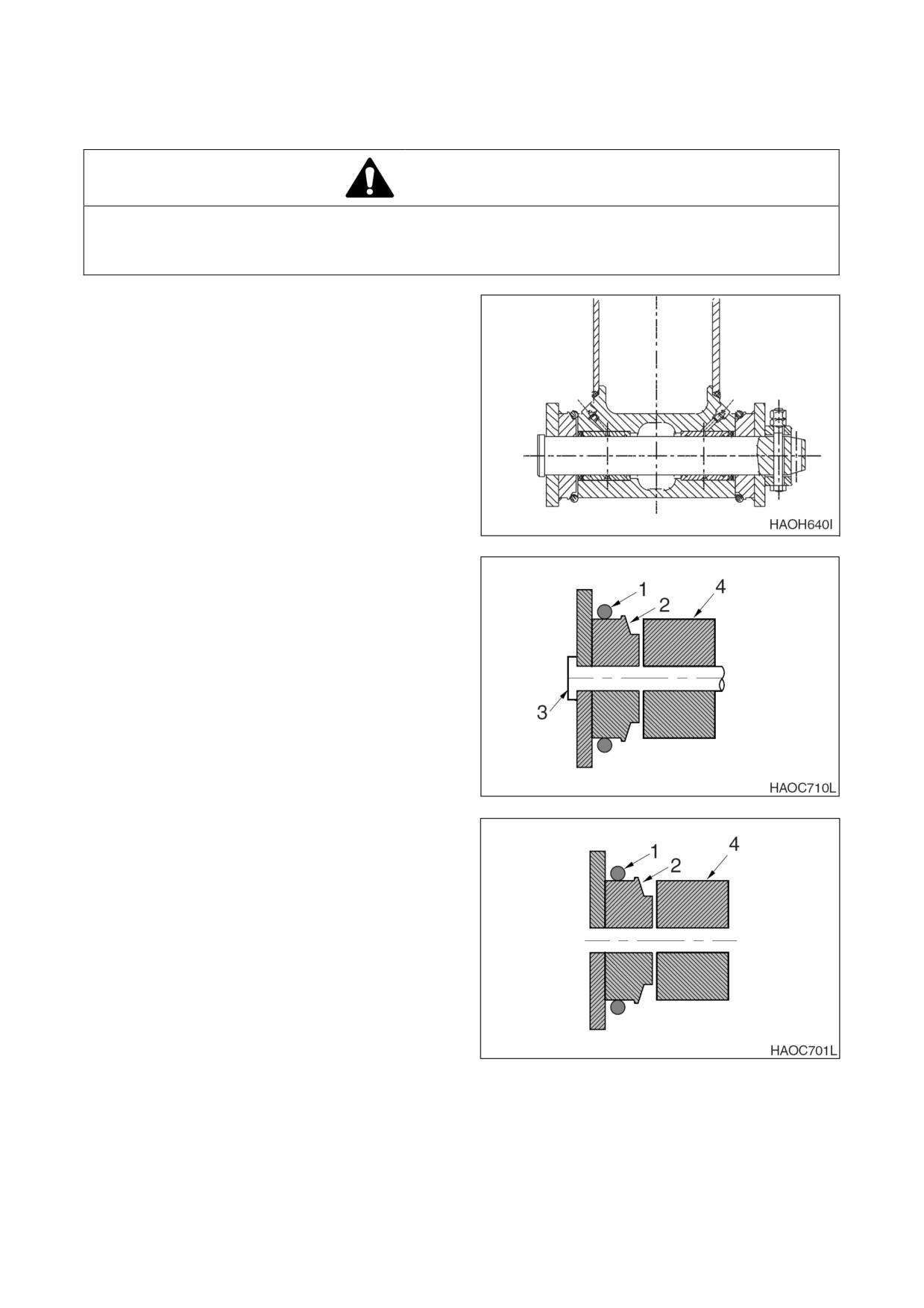

ЗАМЕНА УПЛОТНИТЕЛЬНЫХ КОЛЕЦ КОВША
ОСТОРОЖНО!
В связи с возможностью падения металлических предметов при замене пальцев следует
всегда надевать защитный шлем, защитные перчатки и защитные очки.
1. Следует
регулярно
проверять
уплотнительные кольца ковша В случае
износа или повреждения необходимо
выполнить замену.
Рис. 100
2. Переместить старую уплотнительную
прокладку
(1, рис.
101) на выступ
(2)
вокруг пальца ковша (3). Удалить палец
ковша и убрать рукоять или звено
подвески ковша (4), чтобы они не мешали.
Рис. 101
3. Снять старое уплотнительное кольцо и
временно установить новое (1, рис. 102)
на выступ ковша
(2). Убедиться, что
канавки для уплотнительного кольца на
звене подвески ковша (4) и на выступе
очищены.
4. Выровнять рукоять или звено подвески с
отверстием пальца ковша и вставить
палец ковша (3, рис. 101).
Рис. 102
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-69

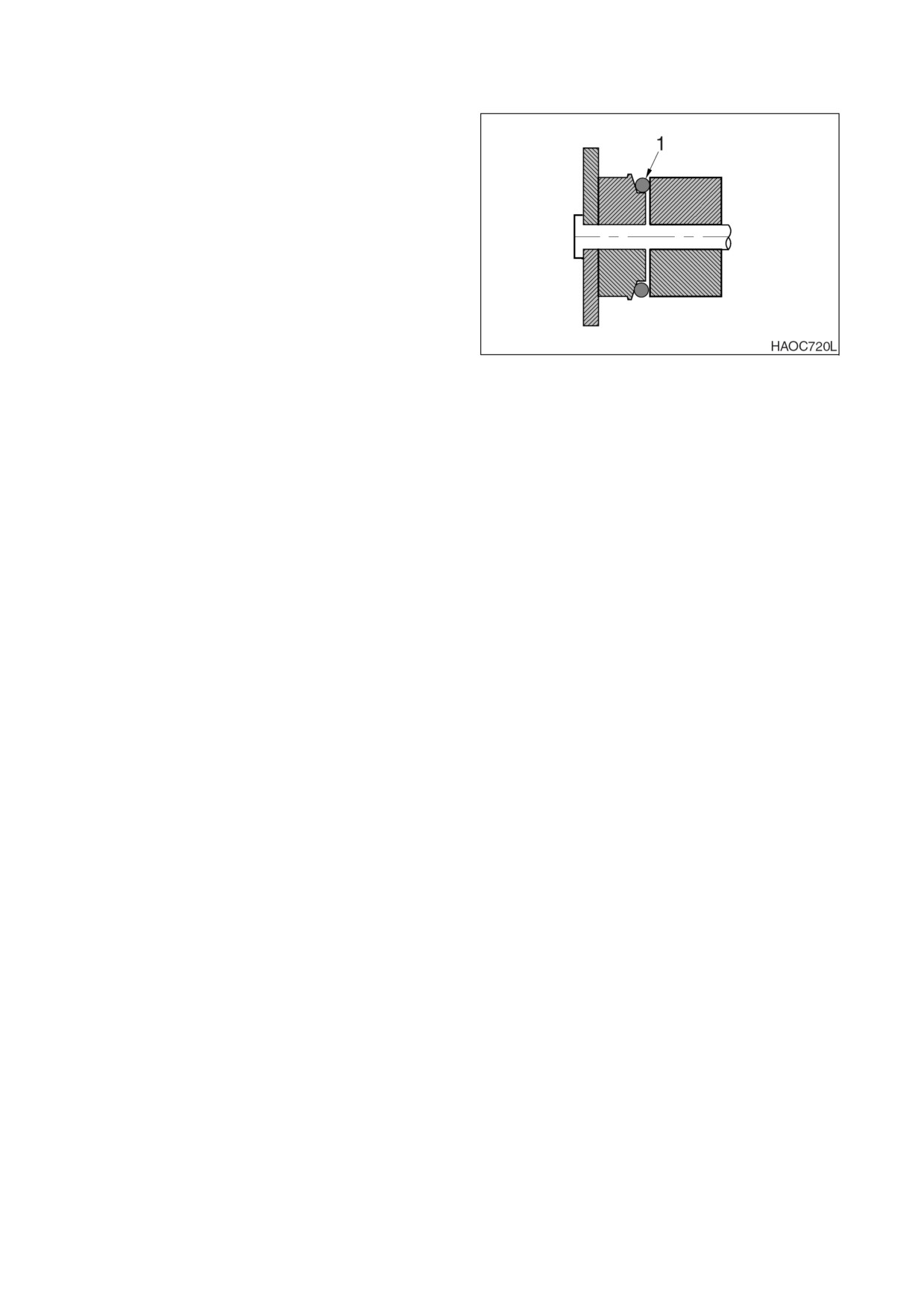

5. Поместить
новую уплотнительную
прокладку
(1, рис.
103) в канавку для
уплотнительной прокладки.
Рис. 103
4-70 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПРОЦЕДУРЫ РЕГУЛИРОВАНИЯ КОВША
УСТАНОВКА НОВОГО КОВША
1. При установке на экскаватор нового ковша измерить внутреннее расстояние между
проушинами ковша и внешнее расстояние через втулку крепления рукояти.
2. Перед сборкой вычесть зазоры с двух сторон из разницы между двумя величинами и
выполнить соответствующую регулировку шайбами.
ОСТОРОЖНО!
Чтобы проверить величину поперечного люфта в точке присоединения ковша,
ковш должен
свободно двигаться,
но во всех других случаях его следует опускать на грунт или
поддерживать блоками,
чтобы обеспечить неподвижность этого узла. Заглушить двигатель,
повесить табличку и заблокируйте рычаги,
чтобы предотвратить движение во время этой
процедуры.
ПРОЦЕДУРЫ РЕГУЛИРОВАНИЯ УСТАНОВЛЕННОГО КОВША
1.
При установленном ковше повернуть его и рукоять наружу и опустите стрелу так, чтобы
зубья ковша были направлены от экскаватора, находясь при
этом в
нескольких
сантиметрах от грунта Такое положение
ковша обеспечивает
простой
доступ
для
проведения измерения линейных размеров.

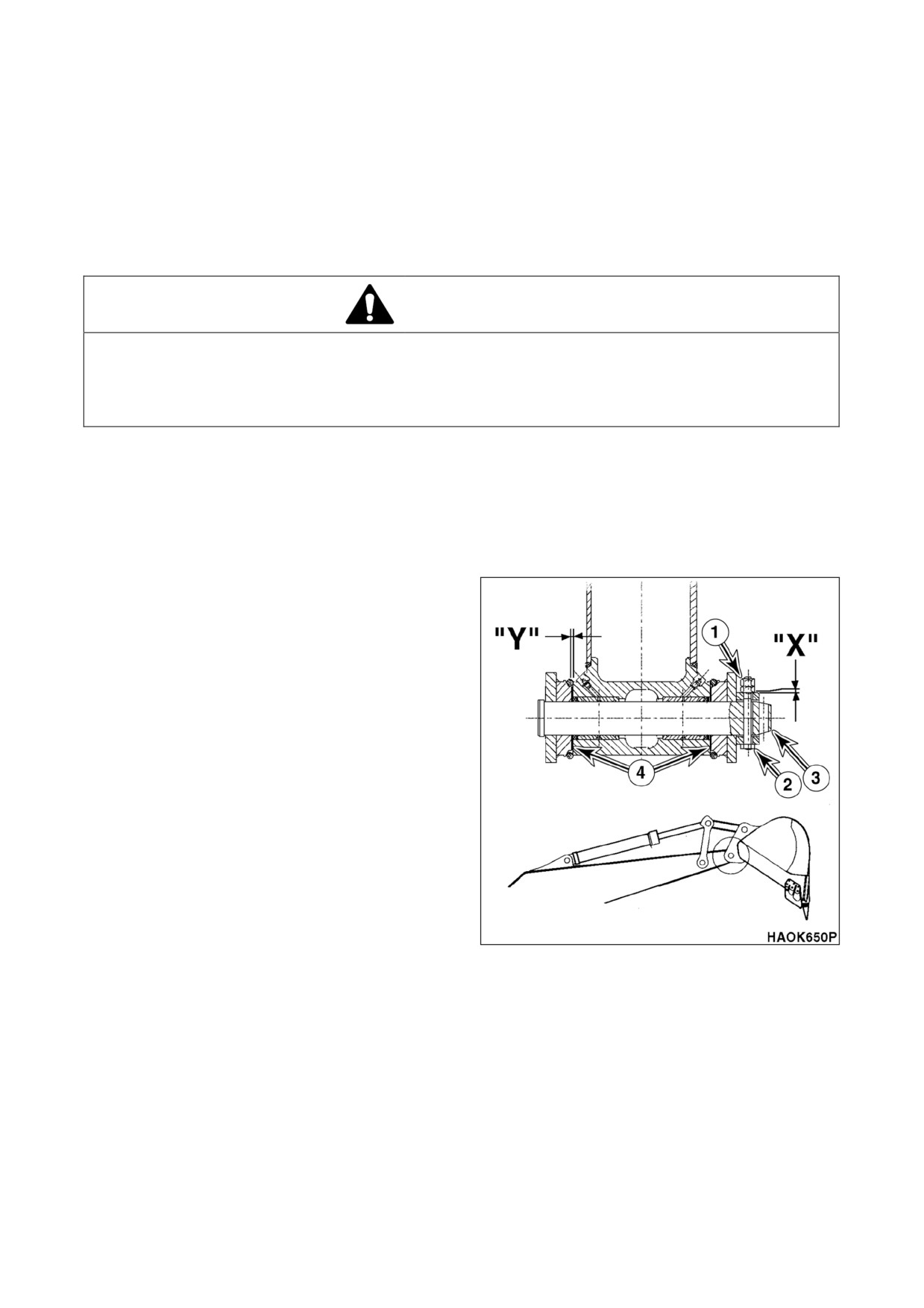

2.
Сместить ковш в сторону и проверить
поперечный люфт под уплотнительными
кольцами в точке присоединения.
Суммарный зазор должен быть равен 1
мм между боковой стороной бобышки и
внутренней стороной втулки проушины
(Y, рис.
104). Слишком тугая посадка
(меньше
1 мм)
может вызвать
чрезмерный износ,
а слишком большой
зазор может вести к повышенному шуму
и быть потенциально опасным с точки
зрения управления.
3.
Повторно проверить зазор, перемещая
ковш в противоположную сторону и
повторно проводя измерения.
4.
При необходимости регулировки снять
две контргайки (1, рис. 104) и болт (2) с
пальца
(3).
Добавить
(или удалить)
регулировочные шайбы
(4)
по мере
необходимости Следует
использовать
Рис.
104
одинаковое количество шайб с каждой
стороны. Установить болт
(2) и две
контргайки
(1).
Контргайки должны
отступать от бобышки на
1-2 мм в точке
(X).
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-71
ШИНЫ И КОЛЕСА

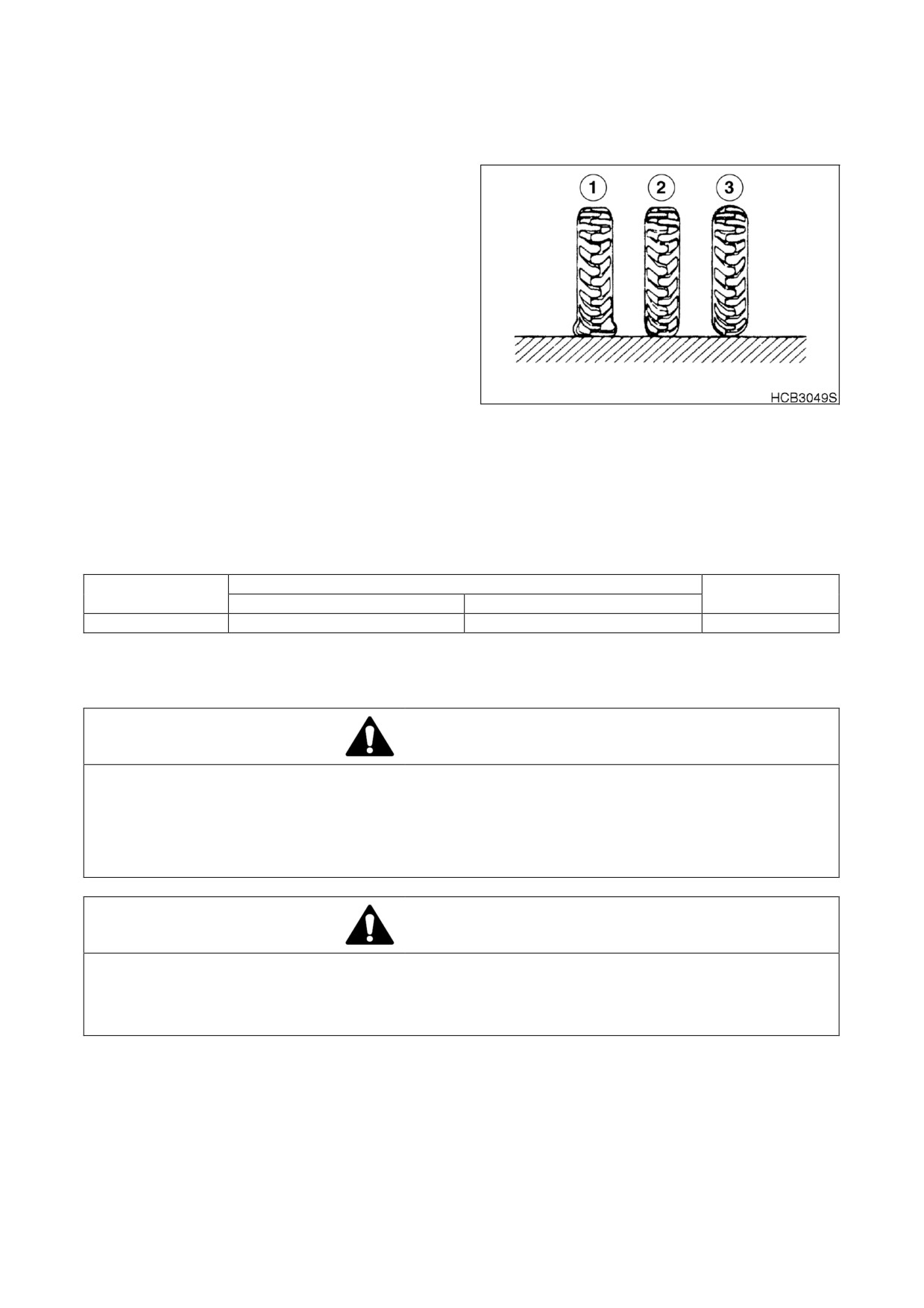

Правильность накачивания шин (2, рис. 105)
является важным фактором,
определяющим
эксплуатационные качества и сроки службы
шин. Слабо накаченная шина
(1, рис.105)
слабо поддерживает машину и быстро
изнашивается Перекаченная шина
(3,
рис.105) имеет плохое сцепление и легко
прокалывается.
Для измерения давления в шинах следовать
используйте манометр.
Следует всегда измерять давление в шинах
до начала работы, когда шины холодные.
Следует использовать приведенную ниже
таблицу для определения правильного
Рис. 105
давления для передних или задних шин при
движении машины или при ее работе.
Следует проверять шины на предмет
повреждения и наличия в них инородных
предметов.
Проверить штоки клапанов на предмет
повреждения.
Размер шин
Рабочее давление
Замечания
Передняя шина
Задняя шина
10.00-20-14PR
6,75 - 7,0 кг/см2
6,75 - 7,0 кг/см2
Стандарт
ПРОВЕРКА ПОВРЕЖДЕНИЙ ШИН
ОСТОРОЖНО!
Неправильное обслуживание или замена шин и ободов может вызвать разрыв шин,
влекущий
увечье или смерть.
ЗАПРЕЩАЕТСЯ замена шин или ободов неквалифицированным персоналом,
а также при
отсутствии соответствующего оборудования.
По вопросу обслуживания или замены шин следует обращаться к местному дистрибьютору
Doosan или местному дистрибьютору изготовителя шин.
ОСТОРОЖНО!
Перегревшаяся шина может разорваться, нанеся тяжелое увечье или смерть.
При подозрении на перегрев шины не следует приближаться к ней ближе, чем на 15 м.
Не следует приближаться, пока колеса и обода не остынут.
4-72 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию

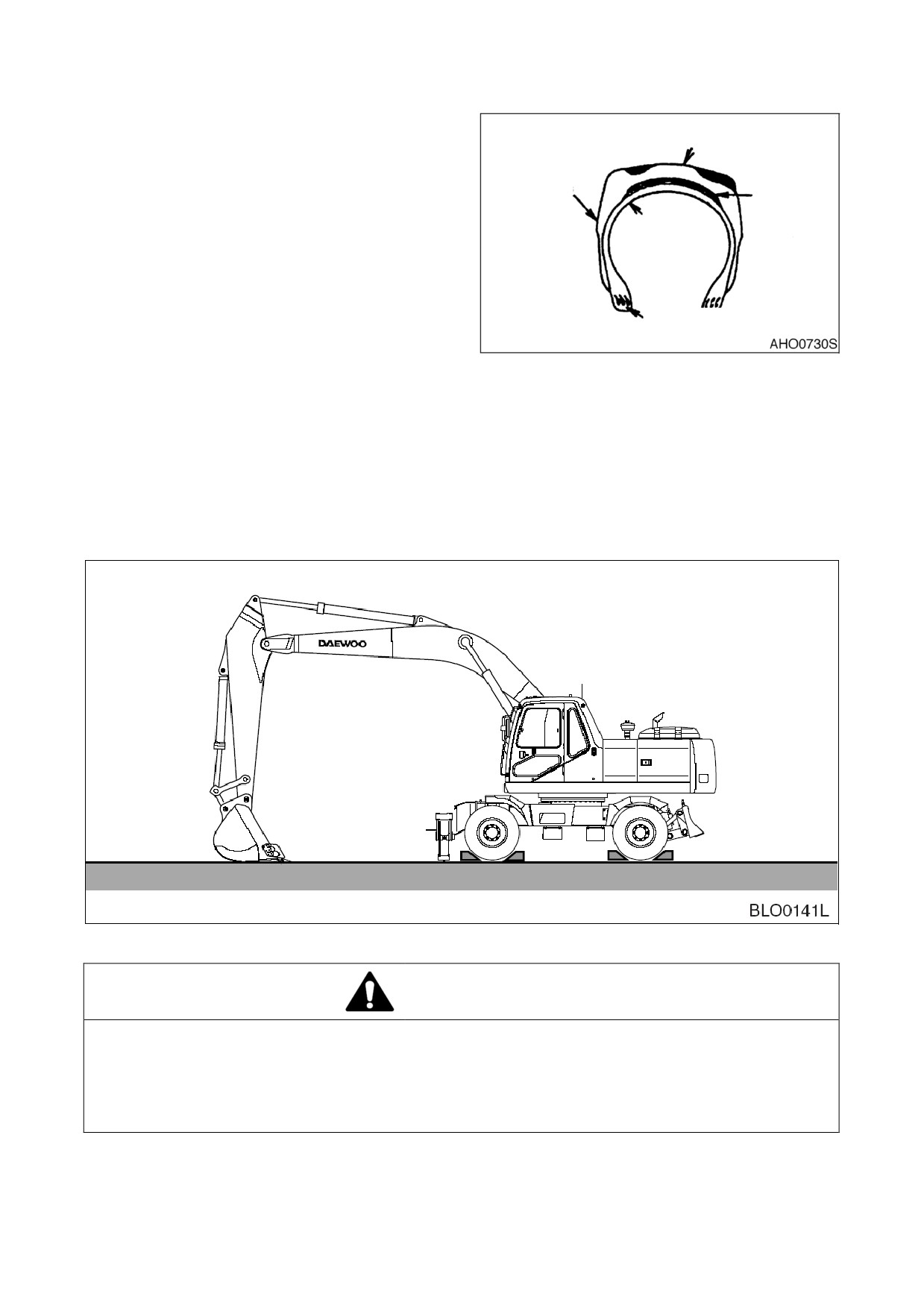

Если в шинах обнаружены следующие
Протектор
дефекты,
по соображениям безопасности
шины следует заменить новыми.
Боковины
По вопросу замены следует обращаться к
Каркас
местному дистрибьютору Doosan или
Брекеры
местному дистрибьютору изготовителя шин.
• Бортовая проволока разорвана или
согнута
или
шина
сильно
деформирована.
• Шина сильно изношена и слой каркаса,
Закраины/
Бортова
включая брекер,
обнажился более чем
я проволока
на 1/4 окружности.
• Повреждение каркаса превышает 1/3
Рис. 106
ширины шины.
• Произошло расслоение шины.
• Радиальные
трещины
достигли
каркаса.
• Деформация
или
повреждение,
делающие шину непригодной для
эксплуатации.
ПРОЦЕДУРА ЗАМЕНЫ ШИН
Рис. 107
ВНИМАНИЕ!
1. Прежде чем приступить к замене шин следует установить переключатель блокировки в
положение LOCKED (Заблокировано). Повесить предупредительную табличку на рычаги
управления, чтобы никто не начал работать на машине во время замены шин.
2. Опустить аутригеры (при наличии) на грунт и закрепить машину.
3. Заблокировать другие колеса, на которых не проводится замена шин, с помощью
колесных башмаков.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-73

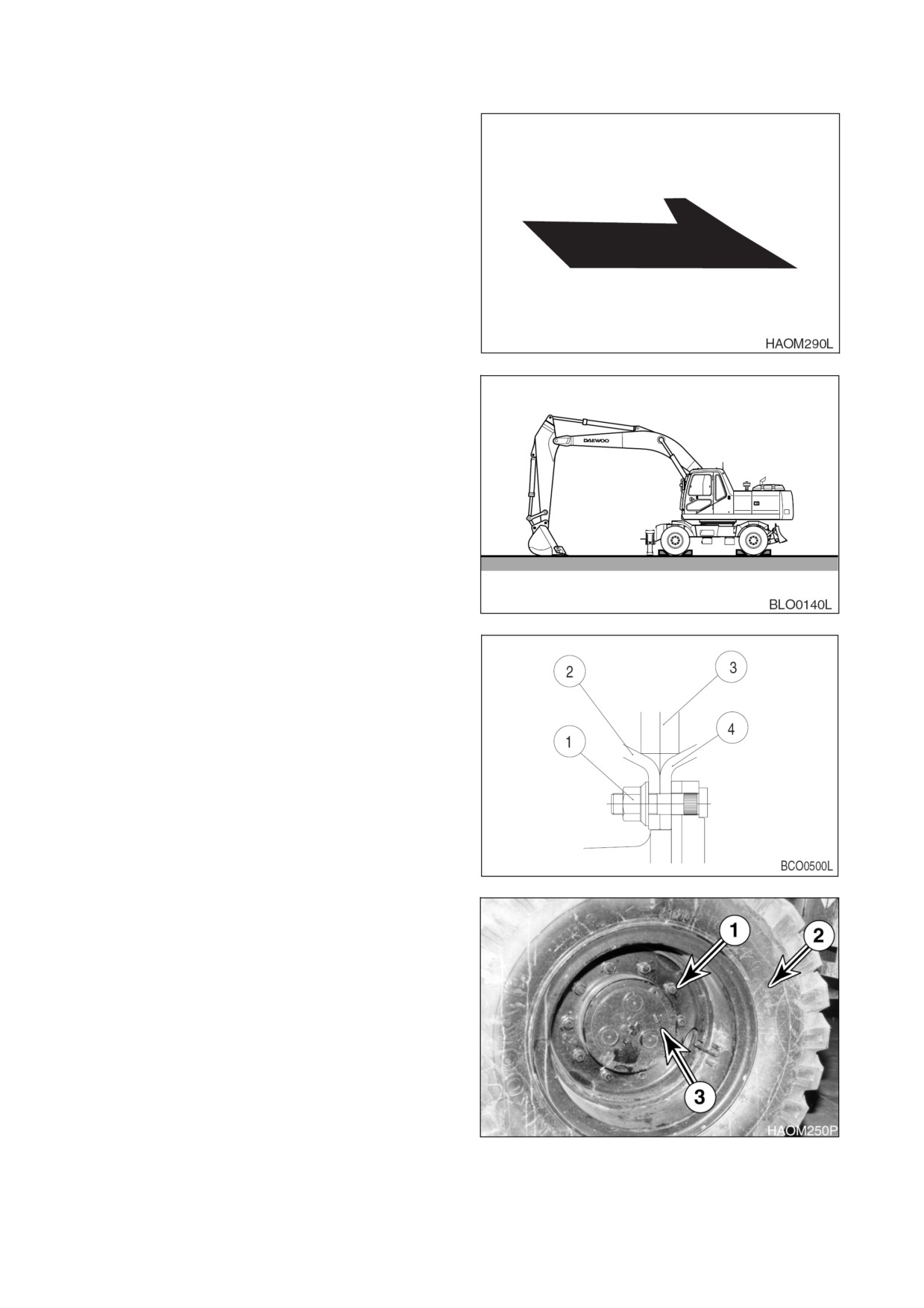

При монтаже шин убедиться, что шины
монтируются так,
что стрелки направления
вращения на них указывают в правильном
направлении Если стрелка направления не
видна,
осмотреть протектор шины и
установить шину так,
чтобы рисунок
протектора был направлен в сторону
передней части машины для обеспечения
соответствующей тяги и износа.
ПРИМЕЧАНИЕ:
Разные шины приведут к
неоднородному
износу
и
создадут
дополнительную
нагрузку на главную передачу.
Рис.
108
Следует
применять
рекомендованные одинаковые
шины
для
обеспечения
соответствующего износа и
показателей.
1.
Установить машину на стоянку на
ровной и надежной поверхности,
способной выдержать вес машины.
2.
С помощью домкрата, рассчитанного на
работу с весом машины,
поднять машину
на
высоту,
обеспечивающую
достаточный зазор между шиной и
грунтом. Поставить необходимые стойки
Рис.
109
раму для поддержки машины.
3.
Опустить ковш на грунт.
4.
Поперечное сечение шины в сборе.
1. ГАЙКА КРЕПЛЕНИЯ КОЛЕСА
2. ОБОД НАРУЖНОЙ ШИНЫ
3. РЕЗИНОВАЯ ПРОКЛАДКА
4. ОБОД НАРУЖНОЙ ШИНЫ
Рис. 110

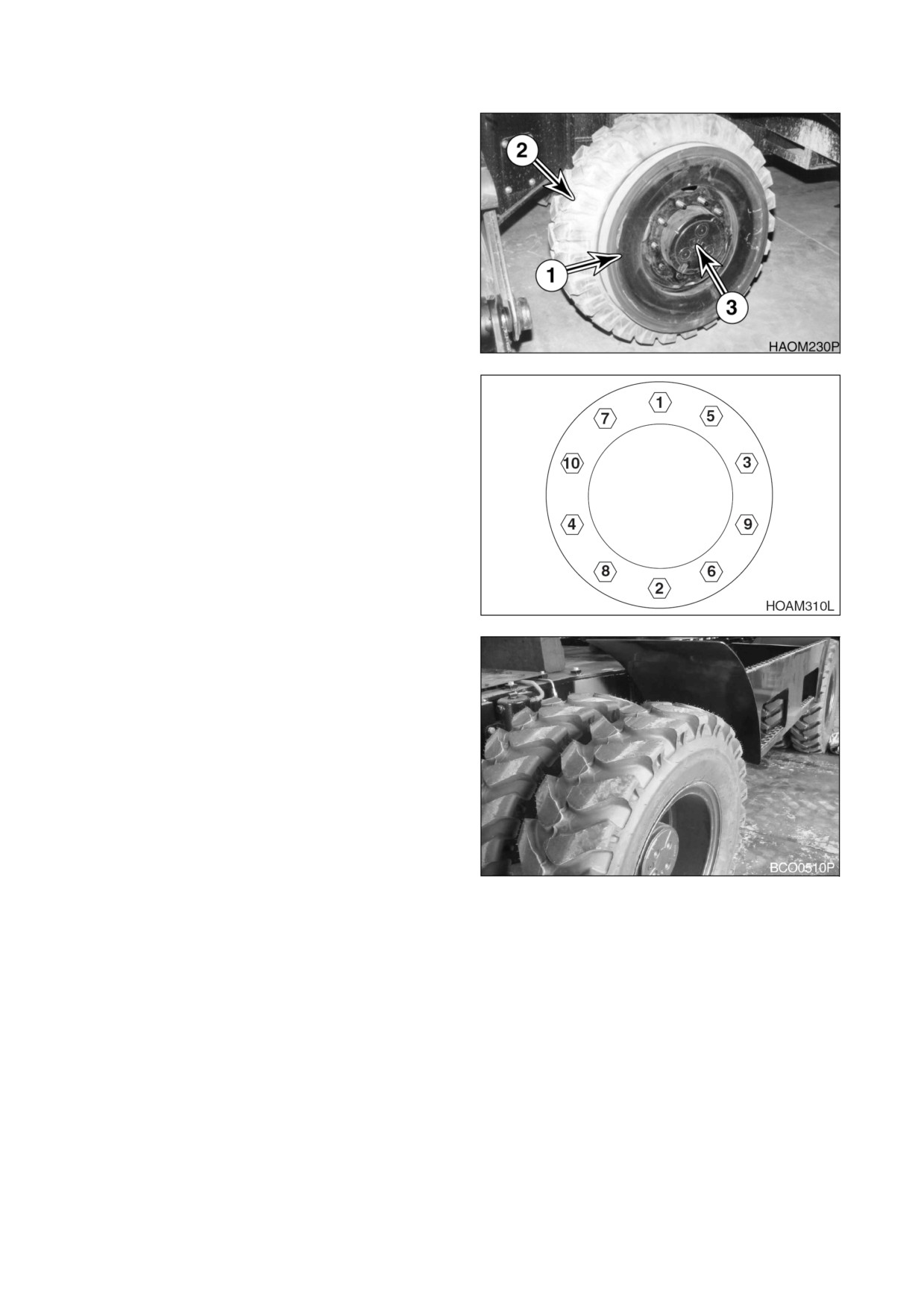

5. Снимите колесные гайки (1, рис. 111) и
наружную шину в сборе (2) со ступицы (3).
Осмотреть гайки и шайбы на наличие
повреждений и износа Заменить при
необходимости.
Рис. 111
4-74 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию
6. Снять резиновое прокладочное кольцо (1,
рис. 112) и внутреннюю шину в сборе (2)
со ступицы
(3). Осмотрите резиновое
прокладочное кольцо на наличие
признаков повреждения или износа.
Заменить при необходимости.
7. Осмотреть все детали на наличие
признаков чрезмерного износа и
повреждений
Заменить
все
необходимые детали.
8. Вновь собирать детали в следующей
последовательности: внутренняя шина,
Рис. 112
резиновое
прокладочное
кольцо,
наружная шина и колесная гайка.
9. Следовать схеме затягивания гаек
колеса, представленной на рис.
113.
Затягивать
указанным
моментом.
Момент затяжки 55 - 60 кг•м .
Рис. 113
10. Переместить машину вперед и назад
несколько раз,
чтобы проверить
правильность сборки и установки шайб.
Повторно затянуть колесные гайки для
обеспечения
соответствующего
момента.
Рис. 114
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-75
ПРОВЕРКА БОЛТОВ И ГАЕК
Проверять ВЕСЬ крепеж после первых 50 часов работы и далее после каждых 250 часов. Если
крепеж ослаблен или отсутствуют, затянуть или установить новый. Всегда использовать
калиброванный динамометрический ключ.
ВАЖНЫЕ СВЕДЕНИЯ!
Всегда чистить крепеж перед затягиванием.
При ослабленном креплении противовеса следует связаться с дистрибьютором компании
Doosan или агентством по продаже.
МОМЕНТ
Диам
Размер
фунт-
№
ТОЧКИ ПРОВЕРКИ
болта
КОЛ-ВО
головки
кг•
м
Н•м
сила
MM
болта
фут
Соединительный болт для
Сторона
12
8
19
9
88
65
соединения кронштейна
насоса
1
крепления двигателя и
Сторона
10
8
17
5
49
36
двигателя
вентилятора
Соединительный болт и
Сторона
20
2
30
55
539
398
гайка для соединения
насоса
2
кронштейна крепления
Сторона
20
2
30
55
539
398
двигателя и резины
вентилятора
3
Болт крепления радиатора
16
4
24
27
265
195
Стягивающий болт для маслобака
4
16
4
24
21
205
152
гидросистемы
Стягивающий болт для топливного
5
16
4
24
21
205
152
бака
6
Стягивающий болт для насоса
10
12
17
5
49
36
Стягивающий болт для клапана
7
12
4
19
9
88
65
управления
Стягивающий болт для редуктора
8
20
11
30
55
539
398
поворота
Стягивающий болт для двигателя
9
12
16
10
14.4
141
104
поворота
10
Стягивающий болт для аккумулятора
10
4
17
5
49
36
Соединительный болт с резиной для
11
10
16
17
6.7
66
48
крепления кабины и рамой
Соединительный болт с резиной для
12
16
4
24
21
206
152
крепления кабины и кабиной
Соединительный болт с подшипником
13
20
36
30
55
539
398
поворота и верхней рамой
Соединительный болт с подшипником
14
20
36
30
55
539
398
поворота и рамой днища
15
Стягивающий болт для заднего моста
20
8
30
55
539
398
Стягивающий болт и гайка для
16
10
16
17
5-6
49
36
карданного вала
17
Стягивающий болт для двигателя хода
16
4
14
27
265
195
Стягивающий болт для цилиндра
18
20
8
30
55
539
398
гидроподъемника
Стягивающий болт для центрального
19
16
3
24
27
265
195
шарнира
20
Гайка крепления колеса с шиной
20
32
30
50-60
539
398
21
Монтажный болт трансмиссии
20
3
30
55
539
398
22
Монтажный болт переднего пальца
16
9
24
21
205
152
4-76 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В ОСОБЫХ
УСЛОВИЯХ
Условия
Необходимое техническое обслуживание
Работа в иле, воде или при дожде.
1.
Следует выполнять ежедневный обход,
чтобы убедиться в отсутствии незатянутых
фитингов,
видимых повреждений машины
или утечек жидкостей.
2.
После завершения работы убрать грязь,
обломки или мусор с машины Убедиться в
отсутствии повреждений,
сварных швов с
трещинами или плохо закрепленных
деталей.
3.
Выполнить все ежедневные процедуры
смазки и обслуживания.
4.
Если работа происходила в соленой воде
или в других коррозионноактивных
веществах,
следует промыть оборудование
пресной водой.
Работа в чрезвычайно пыльных или
1.
Очищать впускные воздушные фильтры
жарких условиях
чаще
2.
Очистить ребра радиатора и охладителя
масла от грязи и пыли.
3.
Чаще очищать впускной фильтр грубой
очистки топливной системы и топливный
фильтр.
4.
Осматривать
и
очищать,
при
необходимости, стартер и генератор.
Работа на каменистом грунте
1.
Проверять ходовую часть и узлы колесного
привода на предмет повышенного износа
или повреждения.
2.
Убедиться в отсутствии слабо закрепленных
или поврежденных фитингов или болтов.
3.
Убедиться в отсутствии повреждений колес
и шин.
4.
Следует чаще проверять переднее навесное
оборудование на наличие повреждений или
чрезмерного износа.
5.
При необходимости установить верхнюю и
переднюю защиту для защиты от падающей
породы.
Работа в условиях крайне низких
1.
Применять топливо с характеристиками,
температур
соответствующими
температурным
условиям.
2.
Используя ареометр, проверить антифриз и
убедиться в том,
что он обеспечивает
надлежащую защиту от замерзания в
холодную погоду.
3.
Проверить состояние батарей. В очень
холодную
погоду
следует
снимать
аккумуляторы на ночь и помещать их в
теплое место.
4.
Удалить грязь, как можно скорее, чтобы
предотвратить ее намерзание на ходовой
части и возникновение повреждений.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-77
ДЛИТЕЛЬНОЕ ХРАНЕНИЕ
Перед хранением экскаватора
более одного месяца необходимо выполнить следующие
процедуры.
Условия
Необходимое техническое обслуживание
1. Очистка
1.
Под давлением промыть ходовую часть и узлы
колесного привода Убедиться в отсутствии
повреждений,
плохо
закрепленных
или
отсутствующих деталей.
2. Смазка
1.
Выполнить все ежедневные процедуры смазки
2.
Нанести легкое масло на открытые металлические
поверхности с гальваническим покрытием,
такие как
штоки гидроцилиндров и пр.
3.
Нанести легкое масло на все управляющие
соединения и управляющие цилиндры
(золотники
управляющих клапанов и пр.).
3. Аккумулятор
1.
Снять батарею с экскаватора или отсоединить
кабели батареи для ее полной зарядки и хранения.
4. Система охлаждения
1.
Проверить бак регенерации охлаждающей жидкости
и убедиться,
что уровень антифриза в системе
находится на нужном уровне.
2.
Каждые 90 дней или 750 часов по счетчику моточасов
применять ареометр для проверки уровня защиты
охлаждающей жидкости Чтобы определить степень
защиты, необходимую охлаждающей системе, см.
таблицу
определения
степени
защиты
антифриза/охладителя. Добавить охлаждающую
жидкость при необходимости.
5. Гидравлическая система
1.
Раз в месяц запускать двигатель и выполнять
процедуры,
приведенные в разделе "Прогревание
гидравлического масла" данного руководства.
4-78 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА
Следует соблюдать местные или правительственные нормы,
касающиеся транспортировки
экскаваторов В случае сомнений относительно норм уточнить требования у местных
полномочных органов.
Проверить предстоящий маршрут
(ширину дорог, допустимые вертикальные габариты,
ограничения по весу и постановления, правила движения транспорта). Могут потребоваться
специальные разрешения.

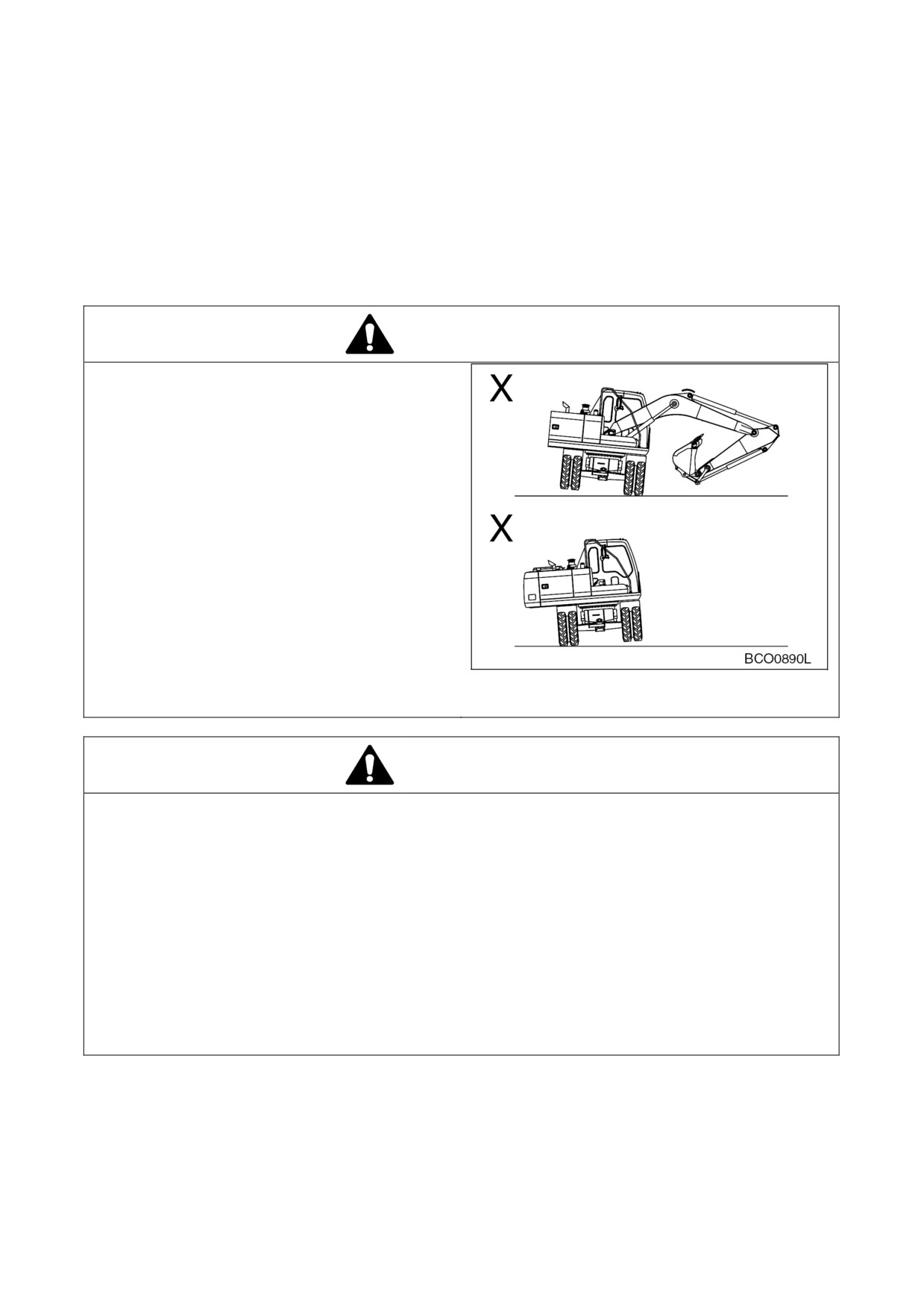

ОПАСНО!
Компания Doosan предупреждает всех
пользователей,
что демонтаж с машины
противовеса,
переднего
рабочего
оборудования или любых других частей
может отрицательно влиять на устойчивость
машины Это может стать причиной
неожиданного движения машины,
ведущего к
смерти или серьезным травмам Компания
Doosan не несет ответственности за любое
неправильное использование машины.
Категорически запрещается демонтировать
противовес
или
переднее
рабочее
оборудование, за исключением
случаев,
когда если верхнее оборудование совмещено
с нижним.
Категорически запрещается поворачивать
верхнее оборудование,
если противовес или
Рис. 1
переднее
рабочее
оборудование
демонтированы.
ОСТОРОЖНО!
1. Погрузка и разгрузка машины может быть сопряжена с опасностью. Обеспечить работу
двигателя на минимальных оборотах и двигаться с минимальной возможной скоростью.
2. Убедиться, что используемый пандус может выдержать вес машины. При необходимости
укрепить пандус дополнительными блоками.
3. Убедиться, что на пандусе нет грязи или смазки, которые могут вызвать пробуксовку и
скольжение машины.
4. Перед началом погрузки/разгрузки экскаватора убедиться, что трейлер стоит на ровной,
твердой поверхности.
5. При необходимости повернуть машину, когда она находится на трейлере, это следует
делать на минимальной скорости хода при минимальных оборотах двигателя.
6. До начала перевозки убедиться, что стопорный палец механизма поворота вставлен,
чтобы не допустить случайного поворота машины.
7. Убедиться в том, что экскаватор закреплен на трейлере согласно местным законам о
перевозке.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА 5-1
САМОСТОЯТЕЛЬНОЕ ПЕРЕДВИЖЕНИЕ НА КОРОТКОЕ
РАССТОЯНИЕ
1. Следовать указаниям по движению в разделе 3 настоящего руководства.
2. До начала движения (исключая минимальные расстояния) убедиться, что стопорный палец
механизма поворота вставлен и верхняя поворотная платформа заблокирована. (См.
"Стопорный палец и механизм поворота платформы", стр. 2-63.)
3. Если предстоит двигаться по мосту, убедиться, что он рассчитан на вес машины и
достаточно широк. Обеспечить при необходимости дополнительные крепления.
5-2 ТРАНСПОРТИРОВКА
022-00042E Руководство по эксплуатации и техническому обслуживанию

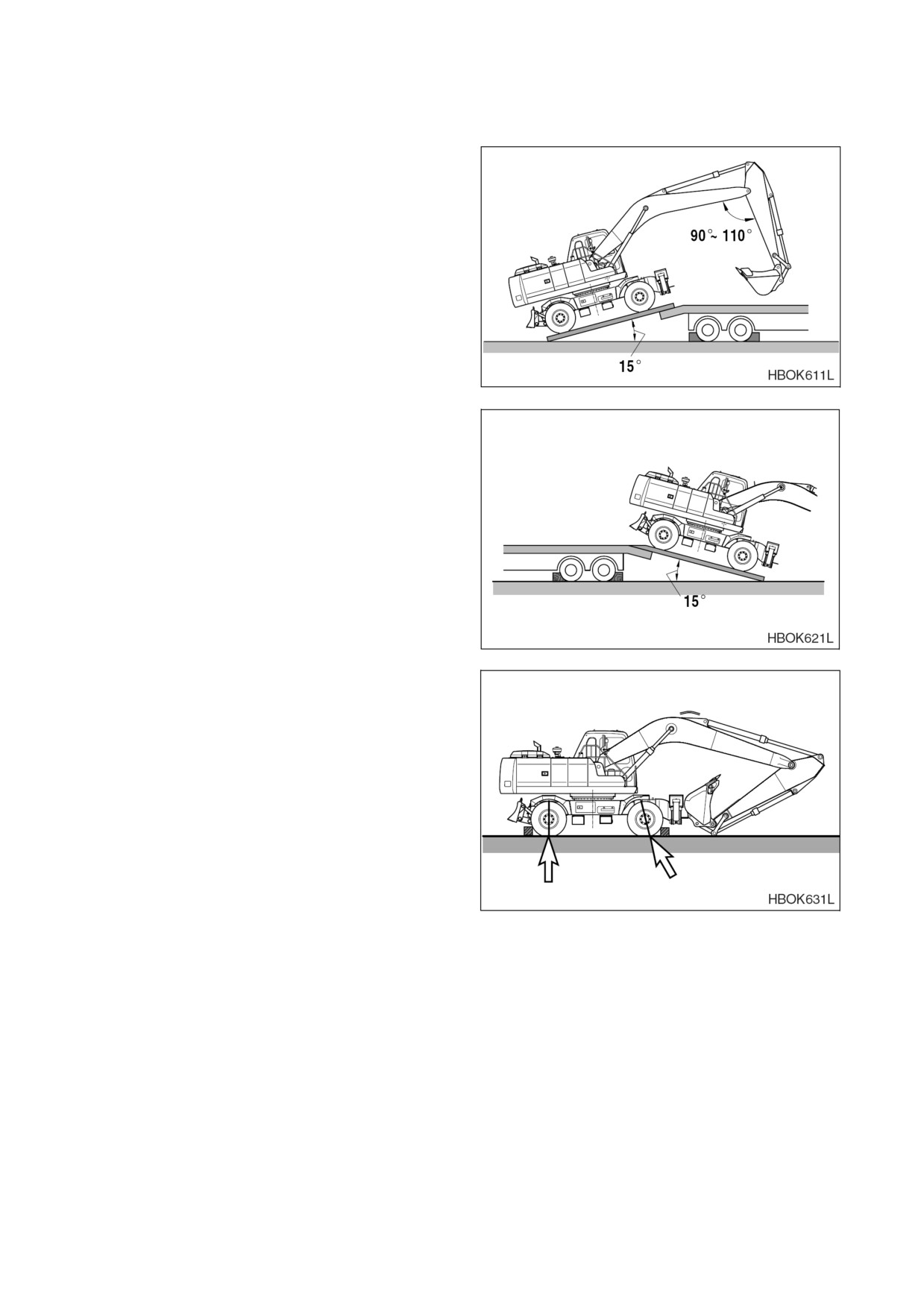

ПРОЦЕДУРЫ ПОГРУЗКИ
/
РАЗГРУЗКИ ТРЕЙЛЕРА
1.
Убедиться, что трейлер стоит на ровной,
твердой поверхности. См. рис 5-1.
2.
Убедиться, что используемые пандусы
рассчитаны на вес экскаватора При
необходимости
укрепить
пандус
дополнительными блоками.
3.
Угол наклона пандуса не должен
превышать
30°. Погрузка/разгрузка на
более крутом пандусе могут быть
сопряжены
с
дополнительными
проблемами.
Рис.
2
4.
Машина не требует демонтажа при
стандартной
транспортировке
по
дорогам
При
необходимости
демонтировать стрелу и рукоять
противовес утяжелит заднюю часть
машины При погрузке следует подавать
машину на трейлер так,
чтобы задняя
часть экскаватора с противовесом
оказалась на пандусе сначала. (Рис. 3)
5.
До начала перевозки экскаватора
вставить стопорный палец в механизма
поворота.
(См. "Стопорный палец и
механизм поворота платформы", стр. 2-
Рис.
3
63.) Это обеспечит защиту экскаватора
от
случайного
поворота
при
передвижении.
6.
Перед
началом
транспортировки
убедиться,
что экскаватор закреплен на
трейлере Использовать цепи или
кабельное
крепление
согласно
требованиям местных законов о
перевозке
Использовать колесные
башмаки,
входящие в комплект поставки
машины, для ее крепления.
(См.
"Колесные башмаки", стр. 2-63.)
7.
При подготовке к транспортировке
пользоваться таблицей
"Перевозочные
Рис.
4
габариты"
для
уточнения общих
габаритов машины по ширине и высоте.
См. рис 4. Убедиться, что экскаватор
размещен согласно рисунку При
транспортировке в другом положении
высота может быть другой.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА 5-3

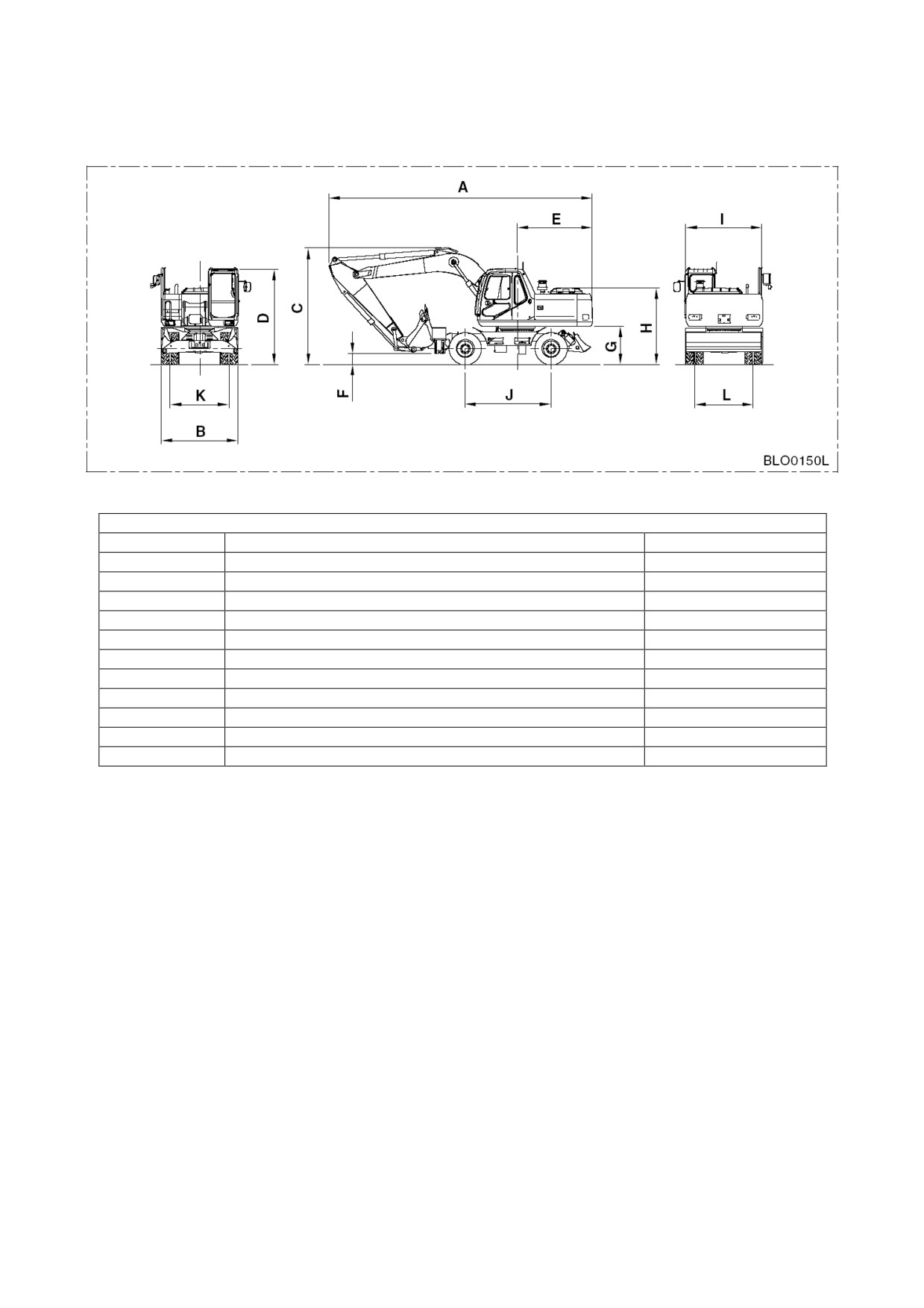

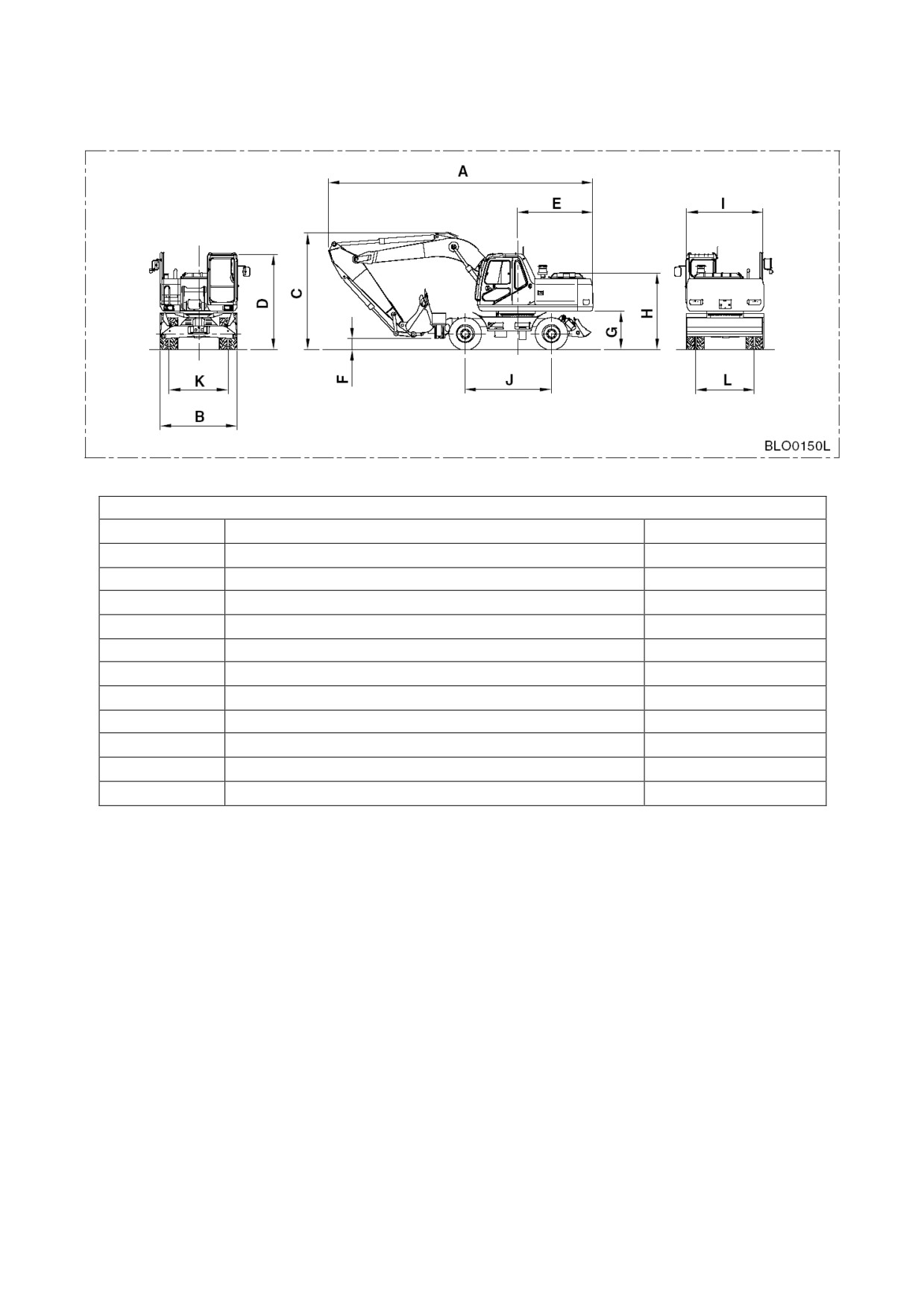

ГАБАРИТЫ ДЛЯ ТРАНСПОРТИРОВКИ
Рис. 5
Габариты
Ссылка
Описание
Размер
A
Габаритная длина
8595 мм
B
Габаритная ширина
2496 мм
C
Габаритная высота (стрела)
3795 мм
D
Высота с кабиной
3103 мм
Е
Зазор поворота противовеса
2450 мм
F
Дорожный просвет
321 мм
G
Зазор рамы
1249 мм
H
Высота крышки двигателя
2486 мм
I
Ширина верхнего корпуса
2490 мм
J
База шасси
2800 мм
K, L
Ширина протектора
1914 мм
5-4 ТРАНСПОРТИРОВКА
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
При обнаружении любого нарушения работы системы должны быть приняты
соответствующие меры для устранения причин возникновения нарушения. Следует найти
причину возникновения проблемы и принять профилактические меры в виде обслуживания и
ремонта машины Так как иногда неисправность может быть следствием нескольких
независимых причин,
для устранения проблемы необходимо использовать системный подход.
При возникновении проблемы следует выявить ее причину с помощью приведенной ниже
таблицы поиска неисправностей,
а затем принять необходимые меры для ремонта или
регулировки. Если установить причину возникновения проблемы не удалось, следует
обратиться за помощью в ближайший сервисный центр Doosan. Ни в коем случае не
производить регулировку, демонтаж или ремонт гидравлической, электрической
и
электронной систем без предварительного обращения сервисный центр.
ДВИГАТЕЛЬ
Проблема
Причина
Способ устранения
Стартер не действует
Малая мощность батарей
Зарядить батарею.
Плохой контакт вывода
Очистить и затянуть
соединения.
Отказ переключателя стартера
Заменить переключатель.
Отказ реле стартера
Заменить реле.
Отказ управления стартером.
Заменить контроллер.
Неисправна проводка
Заменить проводку.
Отказ реле батареи
Заменить реле.
Перегоревший предохранитель
Заменить предохранитель.
Стартер работает,
Топливо загустело из-за
Заменить топливо.
двигатель не
холодной погоды.
запускается
Засорены топливные фильтры
Заменить фильтры.
Вода или грязь в топливной
Очистить систему и добавить
системе
новое топливо
Воздух в топливной системе
Удалить воздух из системы.
Отказ управления останова
Заменить управление
двигателя
остановом.
Отказ реле останова двигателя
Заменить реле.
Перегоревший предохранитель
Заменить предохранитель.
Двигатель
Неправильная вязкость масла
Заменить масло
запускается,
работает
двигателя.
только на малой
Засоренные или грязные
Очистить инжекторы
скорости или
топливные инжекторы.
отключается
Засорены топливные фильтры
Заменить фильтры.
Не отрегулирован кабель
Отрегулировать
останова двигателя
Кабель управления скоростью
Отрегулировать
двигателя не отрегулирован.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-1
Проблема
Причина
Способ устранения
Двигатель стучит,
Недостаточно моторного масла
Пополнить.
работает неровно или
Засорена система впуска воздуха
Очистить систему и
толчками
заменить фильтр.
Инжекторный насос не
Обратитесь к
отрегулирован
дистрибьютору компании
Doosan.
Засорен топливный фильтр
Заменить топливный
фильтр.
Вода или грязь в топливной системе
Очистить систему и
добавить новое топливо.
Засоренные или грязные топливные
Очистить инжекторы
инжекторы.
Низкая мощность
Засорена система впуска воздуха.
Очистить систему и
двигателя
заменить фильтр.
Засоренные или грязные топливные
Очистить инжекторы
инжекторы.
Засорены топливные фильтры
Заменить фильтры.
Кабель управления скоростью
Отрегулировать
двигателя не отрегулирован.
Инжекторный насос не
Обратитесь к
отрегулирован
дистрибьютору компании
Doosan.
Неверный зазор клапана
Отрегулировать зазор.
Горячий двигатель
Недостаточно охлаждающей
Добавить охлаждающую
жидкости
жидкость
Неисправность термостата
Заменить термостат.
Неисправна крышка радиатора.
Заменить крышку
радиатора.
Засорен сердечник радиатора
Очистить радиатор.
Засорен сердечник охладителя
Очистить охладитель
масла
масла
Ремень вентилятора ослаблен или
Затянуть или заменить
поврежден
при необходимости
Неисправен датчик температуры.
Заменить датчик.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Проблема
Причина
Способ устранения
Не работают все органы
Отказ гидравлического насоса
Обратитесь к
управления
(громкий
дистрибьютору компании
шум насосов)
Doosan.
Недостаточно гидравлического
Добавить
масла
гидравлическое масло по
мере необходимости.
Линия всасывания засорена или
Очистить или заменить
повреждена
при необходимости
Не работают все органы
Отказ насоса управляющего
Обратитесь к
управления
(шум
контура
дистрибьютору компании
насосов не слышен)
Doosan.
Отказ отсекающего
Заменить соленоид
электромагнитного клапана.
Предохранительный конечный
Отрегулировать зазор
выключатель включен
ограничителя хода
6-2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00042E Руководство по эксплуатации и техническому обслуживанию
Проблема
Причина
Способ устранения
Низкая мощность всех
Недостаточно гидравлического
Добавить гидравлическое
приводов
масла
масло по мере необходимости
Вакуум-фильтр засорен.
Очистить фильтр.
Отказ гидравлических насосов
Обратитесь к дистрибьютору
компании Doosan.
Давление разгрузки основного
Обратитесь к дистрибьютору
потока масла слишком мало.
компании Doosan.
Гидравлические насосы
Стравить воздух из
экскаватора
гидравлических насосов
Мощность мала или
Давление предохранительного
Сбросить давление
отсутствует только для
клапана перегрузки слишком
одной или двух функций
мало.
Утечка наполнительного
Очистить или заменить при
обратного клапана
необходимости
Неисправен золотник
Заменить золотник клапана
распределителя.
Грязь в золотнике клапана
Очистить или заменить при
необходимости.
Отказ привода.
Отремонтировать или
заменить при необходимости.
Отказ уплотнение цилиндра
Отремонтировать или
заменить при необходимости.
Шток цилиндра поврежден
Отремонтировать или
заменить при необходимости.
Отказ клапана дистанционного
Заменить клапан управления.
управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Температура масла
Неисправен охладитель масла
Обратитесь к дистрибьютору
слишком высока
компании Doosan.
Ослаблен ремень вентилятора
Затянуть ремень вентилятора
при необходимости.
СИСТЕМА ПОВОРОТА ПЛАТФОРМЫ
Проблема
Причина
Способ устранения
Отсутствует поворот
Клапан тормоза поворота
Заменить клапан тормоза
неисправен.
Отказ таймера гидравлики
Заменить таймер.
Низкое давление отпускания
Отрегулировать давление
тормоза.
Отказ двигателя поворота
Заменить двигатель поворота.
Отказ клапана дистанционного
Заменить клапан управления
управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Поворот рывками.
Износ редуктора механизма
Заменить редуктор механизма
поворота
поворота
Поврежден подшипник
Заменить подшипник
механизма поворота.
Плохая смазка
Добавить смазку.
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-3
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Проблема
Причина
Способ устранения
Батарея не держит
Малая мощность батарей
Заменить батареи.
заряд
Ремень генератора ослаблен
Затянуть или заменить
или поврежден
ремень
Слабо закрепленные или
Затянуть или заменить при
корродированные выводы
необходимости
Неисправность генератора
Отремонтировать или
заменить при необходимости.
Малая мощность
Внутреннее КЗ батареи
Заменить батарею.
батареи
КЗ проводки.
Отремонтировать.
Скорость двигателя не
Отказ диска регулирования
Заменить диск регулирования
регулируется
оборотов двигателя
оборотов двигателя.
Отказ контроллера дросселя
Заменить контроллер.
Отказ управления скоростью
Отремонтировать или
двигателя
заменить при необходимости
Перегоревший предохранитель
Заменить предохранитель.
Повреждена проводка
Отремонтировать или
заменить при необходимости.
Отказ разъема
Отремонтировать или
заменить при необходимости.
Селектор режима
Перегоревший предохранитель
Заменить предохранитель.
мощности не работает
Отказ приборной панели
Заменить приборную панель.
Отказ разъема
Заменить разъем.
Повреждена проводка
Отремонтировать или
заменить при необходимости.
Отказ контроллера
e-EPOS. См.
Отремонтировать или
"Скорость двигателя не
заменить при необходимости.
контролируется".
Селектор режима
Перегоревший предохранитель.
Заменить предохранитель.
работы не действует
Отказ разъема
Заменить разъем.
Повреждена проводка
Отремонтировать или
заменить при необходимости.
Отказ контроллера
e-EPOS. См.
Заменить при необходимости
"Скорость двигателя не
контролируется".
6-4 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00042E Руководство по эксплуатации и техническому обслуживанию
СИСТЕМА ХОДА
Проблема
Причина
Способ устранения
Функция хода не
Отказ моста
Отремонтировать
функционирует
Отказ трансмиссии
Отремонтировать
Утечка центрального шарнира
Отремонтировать или
заменить
Тормоз не отключается
Отремонтировать
Отказ двигателя хода
Отремонтировать
Отказ клапана педали
Отремонтировать
акселератора
Неправильное подключение
Отремонтировать
управляющих линий.
Установлено слишком низкое
Отремонтировать
управляющее давление
трансмиссии
Отказ электромагнитного
Отремонтировать или
клапана движения вперед, назад
заменить
Слишком низкая
Установлено слишком низкое
Сброс
скорость хода
давление клапана управления
Установлено слишком низкое
Сброс
давление сброса двигателя хода
Слабое действие тормозов
Отремонтировать
Шум трансмиссии
Недостаточно
Пополнить
трансмиссионного масла
Порча трансмиссионного масла
Заменить
Износ внутренних деталей
Отремонтировать или
заменить
Поврежден редуктор или
Отремонтировать или
подшипник
заменить
Не меняется передача
Изогнутый или
Отремонтировать или
несбалансированный карданный
заменить
вал
Ослабленный универсальный
Затянуть
шарнир
Значительный износ шпонки
Заменить
Подшипник крестовины изношен
Заменить
Недостаточно смазки
Смазать
Шум моста
Избыточный износ редуктора
Заменить
Повреждение редуктора
Заменить
Недостаточно
Пополнить
трансмиссионного масла
Порча трансмиссионного масла
Заменить
Изношенный подшипник
Заменить
Стук шпонки вала
Заменить
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-5
Проблема
Причина
Способ устранения
Режим стабилизации
Отказ переключателя режима
Отремонтировать
скорости не
стабилизации скорости.
функционирует
Отказ электромагнитного клапана
Отремонтировать или
режима стабилизации скорости
заменить
Повреждение электрической
Отремонтировать
системы
Режим стабилизации
Отказ переключателя лампы стоп-
Отремонтировать или
скорости не
сигнала
заменить
отключается при
Отказ электромагнитного клапана
Отремонтировать или
нажатии педали тормоза
режима стабилизации скорости
заменить
Повреждение электрической
Отремонтировать
системы
РУЛЕВОЕ УПРАВЛЕНИЕ
Проблема
Причина
Способ устранения
Трудно поворачивать
Отказ насоса рулевого управления
Отремонтировать или
рулевое колесо
заменить
Отказ клапана рулевого
Отремонтировать или
управления
заменить
Отказ цилиндра рулевого
Отремонтировать или
механизма
заменить
Установлено слишком низкое
Сброс
давление предохранительного
клапана
Низкое давление воздуха в шинах
Отрегулировать
Вибрация рулевого
Стук подшипника ступицы
Отремонтировать или
колеса
заменить
Отклонение колеса
Отрегулировать
Изношены пальцы
Заменить
Несбалансированные правые и
Отрегулировать или
левые шины
заменить
ТОРМОЗА
Проблема
Причина
Способ устранения
Тормоза не работают
Слишком низкое давление
Отремонтировать или
тормозов
заменить
Тормозные диски изношены
Заменить или
отрегулировать зазор
Сгоревшие тормозные диски
Заменить
Утечка газа из аккумулятора
Пополнить N2 или
заменить
Воздух в тормозных трубопроводах
Стравить воздух
Утечка тормозного масла
Отремонтировать
Заедание тормозов
Сгоревшие тормозные диски
Заменить
Сломанные или слабые возвратные
Заменить
пружины тормозов
6-6 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00042E Руководство по эксплуатации и техническому обслуживанию
Проблема
Причина
Способ устранения
Шум при включении
Недостаточно трансмиссионного
Пополнить
тормозов
масла в ступице
Порча трансмиссионного масла
Заменить
в ступице
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-7
СПЕЦИФИКАЦИЯ
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ
Компонент
Характеристики
Модель
Гидравлический колесный экскаватор
Solar
180W-V
Вес оборудования
17,7 т
Трансмиссия
4 ведущих колеса
Вместимост
SAE
0,76 м3
ь ковша
CECE
0,66 м3
Функциониро
Скорость
Вперед
I скорость: 0 - 8 км/час
вание
хода
II скорость: 0 - 32 км/час
Назад
I скорость: 0 - 8 км/час
II скорость: 0 - 32 км/час
Макс. cкорость поворота
12 об./мин.
Макс производительность
10,50 т
копания
Преодолеваемый подъем
34,3°
Минимальный
радиус
6,9 м
поворота
Двигатель
Модель
DOOSAN DB58TIS
Тип
с водяным охлаждением - 6 цилиндров
Ном. вых. мощность
152 л.с. при 2 100 об./мин. (149,92 л.с. при
2
100
об./мин.)
Максимальный момент
60 kg•m @ 1,500 rpm (430 ft lb @ 1,500 rpm)
Система
Система привода / Коробка
Гидропривод / вперед, реверс 2 скорость
хода
передач
Размер шин
10.00-20-14PR
Тип тормозов
Полностью гидравлического типа
мокрый дисковый тормоз
022-00042E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-1
ГАБАРИТЫ
Рис. 6
Габариты
Ссылка
Описание
Размер
A
Габаритная длина
8595 мм
B
Габаритная ширина
2496 мм
C
Габаритная высота (стрела)
3795 мм
D
Высота с кабиной
3103 мм
Е
Зазор поворота противовеса
2450 мм
F
Дорожный просвет
321 мм
G
Зазор рамы
1249 мм
H
Высота крышки двигателя
2486 мм
I
Ширина верхнего корпуса
2490 мм
J
База шасси
2800 мм
K, L
Ширина протектора
1914 мм
7-2 СПЕЦИФИКАЦИЯ
022-00042E Руководство по эксплуатации и техническому обслуживанию

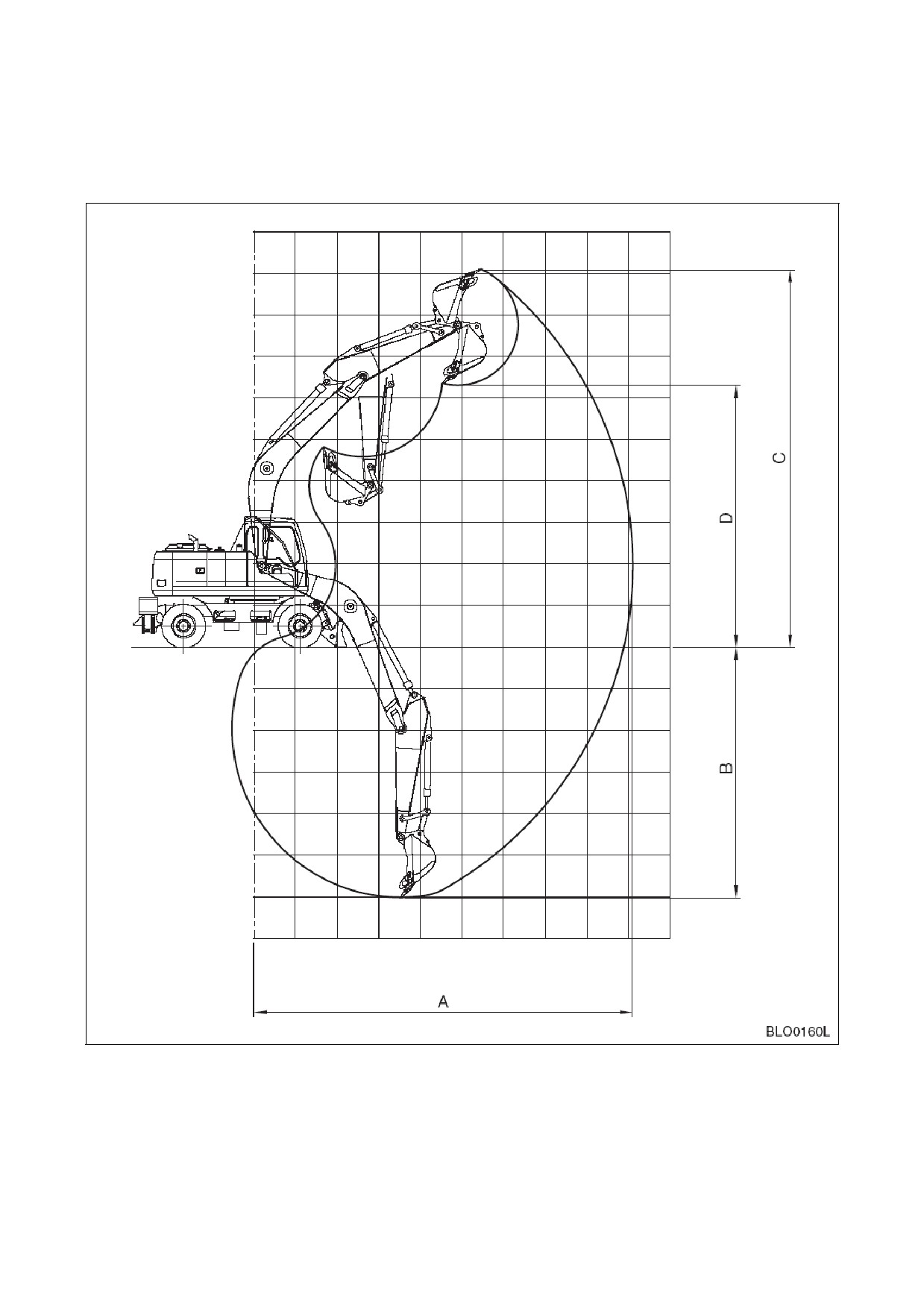

РАБОЧИЙ ДИАПАЗОН
МОНОСТРЕЛА
Рис. 7
022-00042E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-3
Ссылка
Описание
Размер
Стрела
5150 мм
Рукоять
2200 мм
2600 мм
3100 мм
Ковш (сзади)
0,70 м3
0,66 м3
0,50 м3
A
Максимальный радиус
8732 мм
9071 мм
9509 мм
копания
B
Максимальная глубина
5657 мм
6006 мм
6506 мм
выемки
C
Максимальная высота
8821 мм
9026 мм
9197 мм
резания грунта
D
Максимальная высота
5999 мм
6289 мм
6464 мм
разгрузки
7-4 СПЕЦИФИКАЦИЯ
022-00042E Руководство по эксплуатации и техническому обслуживанию

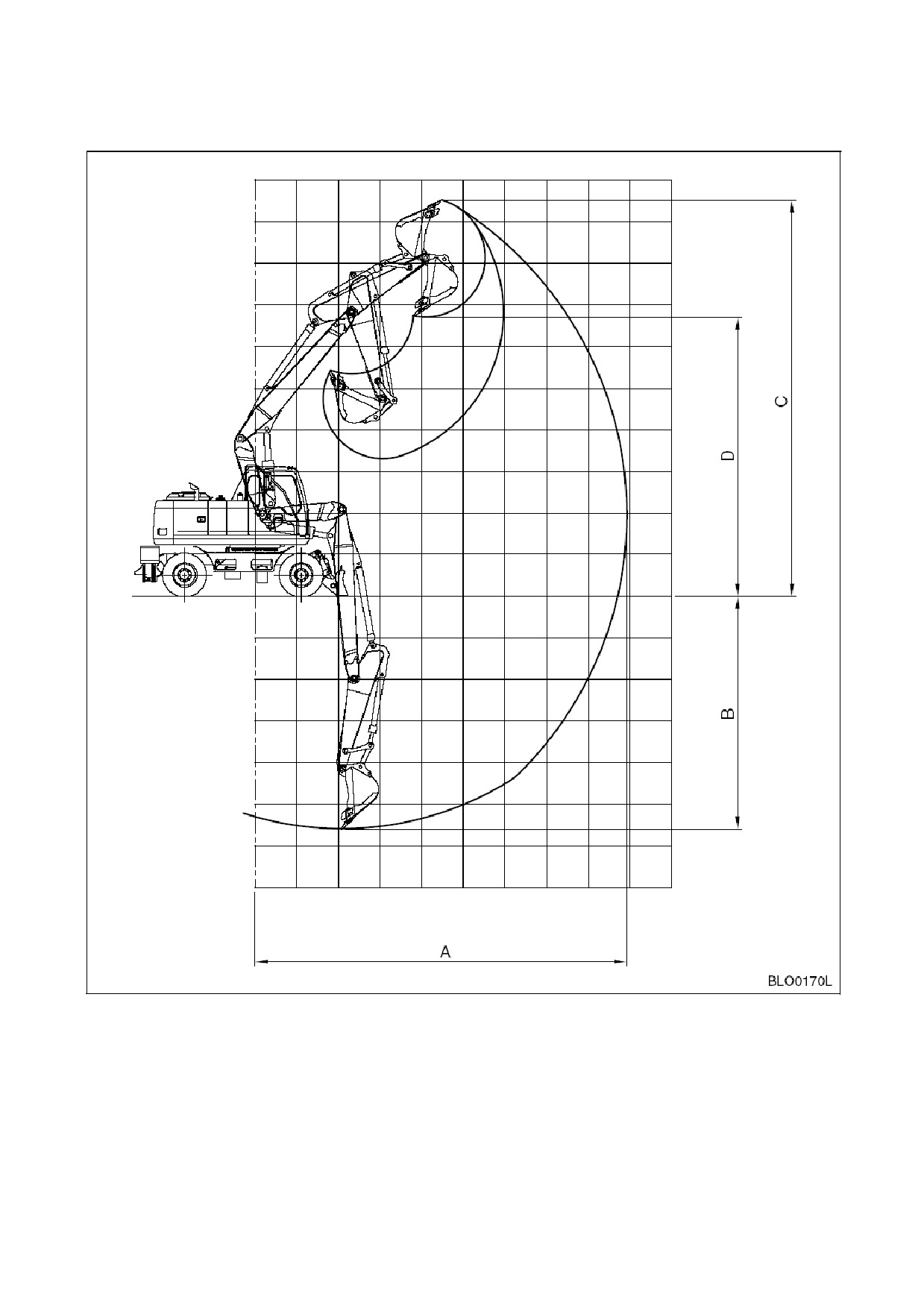

ШАРНИРНАЯ СТРЕЛА
Рис. 8
022-00042E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-5
Ссылка
Описание
Размер
Стрела
Шарнирная стрела нижняя - 1900 мм + верхняя - 4,050 мм
Рукоять
2200 мм
2600 мм
Ковш (сзади)
0,66 м3
0,61 м3
A
Максимальный
8921 мм
9326 мм
радиус копания
B
Максимальная
5591 мм
6000 мм
глубина выемки
C
Максимальная
высота резания
9507 мм
9826 мм
грунта
D
Максимальная
6698 мм
7005 мм
высота разгрузки
7-6 СПЕЦИФИКАЦИЯ
022-00042E Руководство по эксплуатации и техническому обслуживанию
ПРИМЕРНЫЙ ВЕС ПЕРЕГРУЖАЕМЫХ МАТЕРИАЛОВ
ВАЖНЫЕ СВЕДЕНИЯ!
Значения веса, приведенные в таблице, являются приблизительными величинами,
рассчитанными на основе средних значений объема и массы Они могут быть увеличены за
счет воздействия следующих факторов: дождь, снег или грунтовые воды; затвердевание или
слеживание вследствие веса находящегося сверху продукта,
химические изменения или
промышленная обработка,
изменения из-за термических или химических превращений.
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
Древесный уголь
401 кг/м3
--------------------
-------------------
Кокс,
доменного
433 кг/м3
--------------------
-------------------
размера
Кокс,
литейный
449 кг/м3
--------------------
-------------------
размер
Уголь,
битуминозный,
801 кг/м3
--------------------
-------------------
выветрившийся,
в
отвалах
Уголь,
битуминозный,
881 кг/м3
--------------------
-------------------
выветрившийся,
в
отвалах
Уголь,
антрацит
897 кг/м3
--------------------
-------------------
Глина, СУХАЯ,
раздробленные
1009 кг/м3
--------------------
-------------------
комки
Глина, ВЛАЖНАЯ,
--------------------
1746 кг/м3
-------------------
естественный пласт
Цемент,
портландский,
--------------------
1506 кг/м3
-------------------
СУХОЙ сыпучий
Цемент,
портландский,
--------------------
1362 кг/м3
-------------------
СУХОЙ клинкер
Доломит,
--------------------
1522 кг/м3
-------------------
измельченный
Земля, глинистая,
--------------------
1202 кг/м3
-------------------
СУХАЯ,
рыхлая
Земля, СУХАЯ,
--------------------
1522 кг/м3
-------------------
уплотненная
022-00042E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-7
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
Земля, ВЛАЖНАЯ,
--------------------
--------------------
1762 кг/м3
илистая
Гипс, прокаленный,
(подогретый,
961 кг/м3
--------------------
-------------------
порошок)
Гипс, дробленый до
3
--------------------
1522 кг/м3
-------------------
дюймов
Гравий, СУХОЙ,
уплотненные
--------------------
--------------------
1810 кг/м3
фрагменты
Гравий, ВЛАЖНЫЙ,
уплотненные
--------------------
--------------------
1922 кг/м3
фрагменты
Известняк,
сорт
--------------------
1282 кг/м3
-------------------
выше
2
Известняк, сорт 1-
--------------------
1362 кг/м3
-------------------
1/2 или 2
Известняк,
--------------------
1522 кг/м3
-------------------
раздробленный
Известняк,
--------------------
--------------------
1602 кг/м3
мелкозернистый
Фосфат,
глыбы
--------------------
1282 кг/м3
-------------------
Соль
929 кг/м3
--------------------
-------------------
Снег,
малой
529 кг/м3
--------------------
-------------------
плотности
Песок, СУХОЙ,
--------------------
1522 кг/м3
-------------------
рыхлый
Песок, ВЛАЖНЫЙ,
--------------------
--------------------
1922 кг/м3
уплотненный
Сланец,
--------------------
1362 кг/м3
-------------------
измельченный
Сера,
куски
529 кг/м3
--------------------
-------------------
7-8 СПЕЦИФИКАЦИЯ
022-00042E Руководство по эксплуатации и техническому обслуживанию
ЗАПРОС НА ПУБЛИКАЦИЮ
ПРЕДЛАГАЕМОГО ИЗМЕНЕНИЯ
Постоянно прилагая усилия для обеспечения максимального удовлетворения заказчика,
компания Doosan приглашает вас помочь нам улучшить руководства, с которыми вы
ежедневно работаете Этот бланк служит для направления информации в издательский отдел
компании
НАИМЕНОВАНИЕ КОМПАНИИ:
ДАТА:
АДРЕС:
ТЕЛЕФОН:
ГОРОД:
ФАКС:
ШТАТ / ПРОВИНЦИЯ:
СТРАНА:
ФИО:
МОДЕЛЬ МАШИНЫ:
СЕРИЙНЫЙ НОМЕР:
НОМЕР РУКОВОДСТВА:
НОМЕР РАЗДЕЛА ЗАВОДСКОГО РУКОВОДСТВА:
ПРЕДЛАГАЕМОЕ ОПИСАНИЕ КОРРЕКТИРОВКИ И/ИЛИ ПРЕДЛОЖЕНИЯ:
При необходимости используйте дополнительные листы бумаги Включить копию страниц
существующего руководства для справки Добавьте фотографии или иллюстрации. Если
имеются цифровые фото, отправьте их по адресу Bill.Bernhardt@dhiac.com (по возможности
используйте разрешение 1024 x 768).
ОБСУЖДАЛОСЬ ЛИ ЭТО С ПРЕДСТАВИТЕЛЕМ СЕРВИСНОЙ СЛУЖБЫ КОМПАНИИ DOOSAN: ДА
НЕТ
ЕСЛИ ДА, ТО С КЕМ:
Рекомендуется обсудить корректировку с представителем сервисной службы компании
Doosan, чтобы убедиться в том, что представленная выше корректировка целесообразна и
применима
Почтовый адрес:
Doosan Heavy Industries America Corporation
2905 Shawnee Industrial Way
Suwanee, GA 30024
Внимание:
Публикации
