Фронтальные погрузчики колесные Doosan DL420. Руководство по эксплуатации и ТО (2009 год)

DL420

Руководство по эксплуатации и

техническому обслуживанию

950106-00008Е

Серийный номер 5001 и выше

Сентябрь 2009 г.

Компания DOOSAN сохраняет за собой право постоянно совершенствовать свою

продукцию для того, чтобы поставлять на рынок товары самого высокого качества. Эти

новшества могут быть произведены в любое время. Однако, они не влекут за собой

обязательства по замене материалов по ранее проданной продукции. Потребителям

необходимо периодически связываться с компанией-дистрибутором для получения

обновленной документации по приобретенному оборудованию.

Такая документация может описывать навесное оборудование и оборудование, которое

не входит в ваш комплект поставки. Пожалуйста, свяжитесь с компанией-дистрибутором

для приобретения дополнительного оборудования, которое вам может потребоваться.

Иллюстрации, содержащиеся в настоящем руководстве, используются для того, чтобы вы

имели представление о том, как фактически выглядит единица оборудования, и могут

отличаться от фактической единицы оборудования.

950106-00008Е

Doosan 2009 г.

Руководство по эксплуатации

и техническому обслуживанию

Предполагаемое использование

Предполагается, что машина будет использоваться при

нормальных условиях для операций, описанный в Руководстве

по эксплуатации. Если она используется в других целях или в

потенциально опасных условиях, например, во взрывоопасной

среде или на площадке с пылью, содержащей асбест, и т.д.,

необходимо соблюдать специальные правила техники

безопасности

оснастить

машину специальным

оборудованием для использования в этих целях. Свяжитесь с

производителем/дилером для получения более подробной

информации.

Проектный максимальный вес машины

(вместе с

оборудованием и навесным оборудованием) составляет 22300

кг

(49163 фунтов)

(модель DL420). При превышении

максимального веса машины гарантия производителя не

действуют. Рекомендуется обращать внимание на местные

нормативные распоряжения при проезде по дорогам общего

пользования.

Двигатель

Модель DL420 оснащена 10,8-литровым двигателем Cummins

QSM11. Двигатель оснащен внутренним охлаждением и

системой впрыска с общим нагнетательным трубопроводом.

Система впрыска с общим нагнетательным трубопроводом

расположена под углом над поршнями и регулируется при

помощи распредвала и электронного блока управления.

Головка цилиндра накрывает все цилиндры.

В двигателе четыре клапана на цилиндр.

Позиция акселератора передается электрически от педали

газа.

Электрооборудование

Машина оснащена тремя блоками управления. Панель

приборов интегрирована с блоком индикации, световой

аварийной сигнализацией и инструментами. Через них она

передает водителю информацию. Блок управления (машины)

получает сигналы от датчиков, расположенных на машине,

которые затем передаются на панель приборов. Электронный

блок управления двигателем контролирует работу двигателя.

Коробка передач

Коробка передач управляется электрогидравликой с

зубчатыми передачами постоянного зацепления. Диапазон

передач достигается при помощи различных комбинаций

сцепления. Между двигателем и коробкой передач находится

гидротрансформатор, контролирующий крутящий момент на

выходе. Передний и задний мосты оснащены планетарными

передачами в ступице колеса, что уменьшает нагрузку на

соответствующий вал трансмиссии. Дифференциалы моста

представляют собой дифференциалы повышенного трения.

Презентация

950106-00008Е

I - II

Тормозная система

Машина оснащена двухконтурной тормозной системой с

гидроприводами, по одному контуру для каждого моста.

Каждый контур отвечает требованиям вспомогательного

тормоза.

Стояночный тормоз

Стояночный тормоз - это сухой тормозной диск, встроенный во

вторичный вал коробки передач. Тормоз включается при

помощи силы сжатия пружины и отключается гидравликой.

Система рулевого управления

Машина оснащена гидродинамической системой рулевого

управления с измерением нагрузки. Угол поворота составляет

40°.

Кабина

Кабина оснащена системой обогрева и вентиляции с

подогревом лобового и заднего стекла. Кондиционер входит в

стандартную комплектацию. В кабине есть два аварийных

выхода: дверь и правое окно.

FOPS и ROPS

Кабина соответствует стандартам FOPS и ROPS для защитных

кабин. FOPS расшифровывается как защитная конструкция от

падающих предметов, а ROPS - конструкция для защиты от

опрокидывания.

Запрещено производить несанкционированные изменения в

конструкции кабины, в том числе, уменьшение высоты крыши,

сверление, приваривание креплений для огнетушителя,

радиоантенн и прочего оборудования, предварительно не

согласовав изменения с персоналом конструкторского бюро

компании Doosan Infracore. Это бюро вынесет решение

относительно того, будет ли сертификация действительна

после

внесения

изменения.

Важно,

чтобы все

заинтересованные стороны знали об этих правилах.

Гидравлическая система

Гидравлическая система - это система измерения нагрузки с

общими насосами с системой рулевого управления и напорной

гидравликой. Однако, один из насосов определяет

очередность тормозной системы и системы рулевого

управления.

Презентация

950106-00008Е

I - III

Оборудование

Машина может поставляться с различными видами

дополнительного оборудования в зависимости от потребностей

различных рынков. Примерами такого дополнительного

оборудования являются рычажное рулевое управление,

регулировка плавности хода, вспомогательная система

рулевого управления, отдельные запорные устройства для

навесного оборудования, автоматическая смазка.

Маркировка CE, Директива ЭМС

Маркировка CE

(Заявление о соответствии)

(Распространяется только на машины, продаваемые в

Европейском Союзе/Европейской экономической зоне)

Данная машина имеет маркировку CE. Это означает, что при

поставке машина соответствует действующим

«Основным

требованиям по охране труда и технике безопасности»,

Рисунок 2

представленным в Директиве ЕС о безопасности машин и

оборудования 98/37ЕС.

Любое лицо, вносящее изменения, которые могут повлиять на

техническую безопасность машины, несет за это

ответственность.

В качестве доказательства того, что машина соответствует

требованиям, к машине прилагается Заявление о соответствии

ЕС, выпускаемое компанией DOOSAN CE для каждой

отдельной машины. Это заявление ЕС также касается

навесного оборудования, произведенного компанией DOOSAN

CE. Это заявление является значимым документом, который

необходимо беречь и сохранять в течение 10 лет, как минимум.

Этот документ должен всегда находиться с машиной при

продаже.

Если машина используется с другой целью или с навесным

оборудованием, которое не описано в настоящем Руководстве,

необходимо всегда соблюдать правила техники безопасности.

Лицо, производящее эти действия, несет ответственность за

действия, для которых в некоторых случаях может

потребоваться маркировка СЕ и выпуск нового Заявления о

соответствии ЕС.

Директива ЕС о ЭМС

Электронное оборудование машины в некоторых случаях

может вызывать помехи в работе другого электронного

оборудования или испытывать на себе воздействие внешнего

электромагнитного излучения, что может представлять угрозу

безопасности.

Директива ЕС об электромагнитной совместимости 89/336/ЕС

предоставляет общее описание того, какие требования

предъявляются к машине с точки зрения техники безопасности

и определение разрешенных границ в соответствии с

международными стандартами.

Машины или оборудование, соответствующие требованиям,

должны иметь маркировку СЕ.

Презентация

950106-00008Е

I - III

Наши машины специально тестируются на наличие

электромагнитного излучения. Директива о ЭМС также

покрывает маркировку СЕ и заявление о соответствии

машины.

Если на машину устанавливается прочее электронное

оборудование, оно должно иметь маркировку СЕ и

испытываться на машине на предмет наличия

электромагнитного излучения.

УСТАНОВКА

ОБОРУДОВАНИЯ СВЯЗИ

ВАЖНО

Установка дополнительного оборудования связи

должна

проводиться

квалифицированными

сотрудниками компании DOOSAN CE в соответствии с

руководством по эксплуатации машины.

Защита от электромагнитного излучения

Машина испытана в соответствии с Директивой ЕС об

электромагнитной совместимости 89/338/EEC. В связи с этим

до установки на машину и использования необходимо

протестировать все несертифицированные электронные

приборы, в том числе, оборудование связи, так как они могут

вызвать помехи в работе электронных систем машины.

Презентация

950106-00008Е

I - V

При заказе запасных частей, телефонных запросах или при переписке необходимо

называть товарный шифр (PIN) и номенклатурный номер детали (CIN).

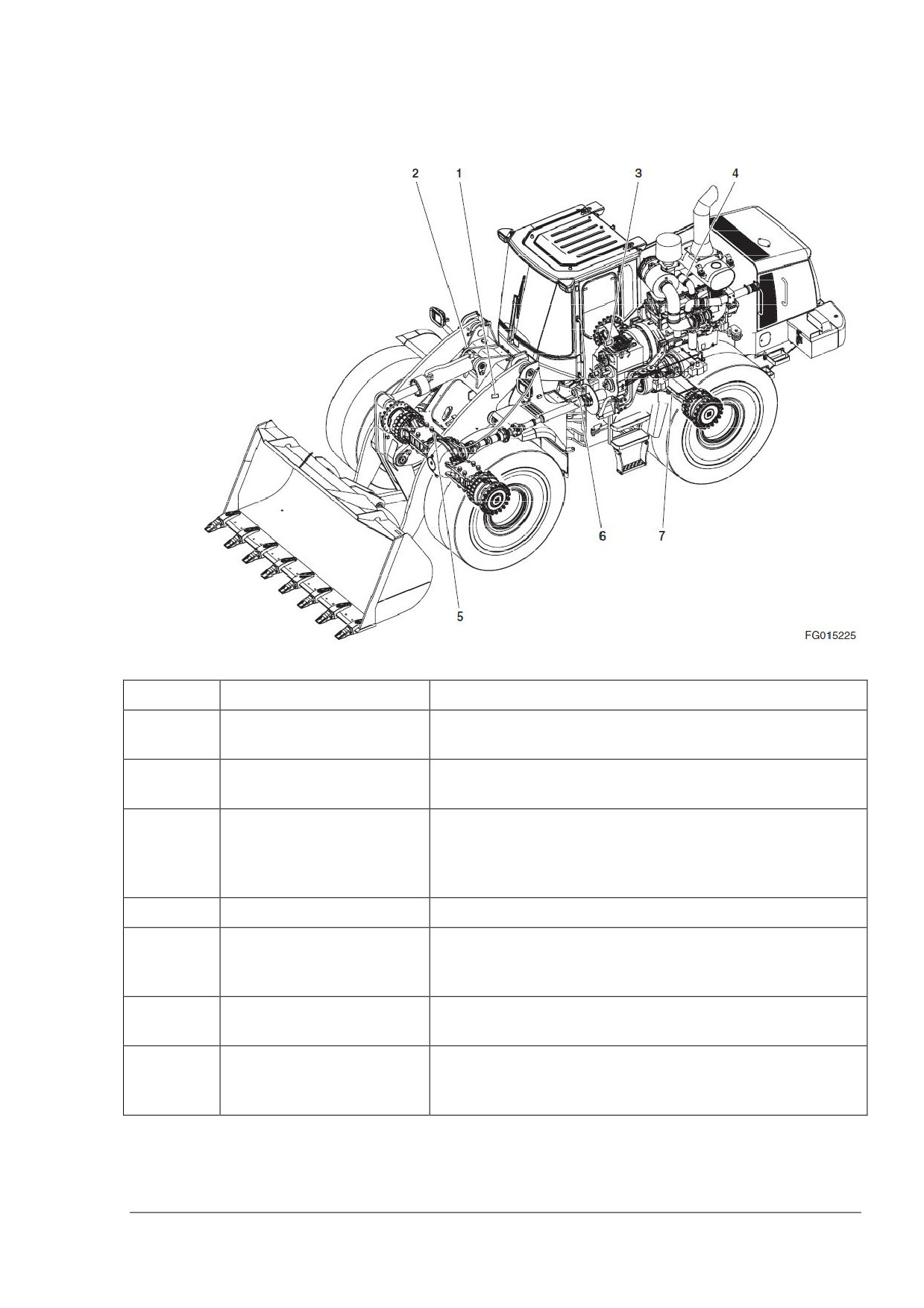

Рисунок 3

Номер

Описание

Основное обозначение

Товарный шифр

(PIN) машины

(проштампован

справа)

Информационная

Наименование и адрес производителя, товарный

табличка

шифр (PIN) машины.

Дополнительная

Вес машины, мощность двигателя, год

информационная

производства, год поставки и расположение знака

табличка

СЕ

(только для стран ЕС и Европейской

экономической зоны).

Двигатель

Обозначение типа и номер двигателя.

Передний мост

Наименование

производителя

адрес,

Номенклатурный номер (CIN) переднего ведущего

моста.

Коробка передач

Наименование

производителя

адрес.

Номенклатурный номер (CIN) коробки передач.

Задний мост

Наименование

производителя

адрес,

Номенклатурный номер

(CIN) заднего ведущего

моста.

Презентация

950106-00008Е

I - VIII

СОДЕРЖАНИЕ

Презентация

I - I

Презентация

I - I

Маркировка CE, Директива по ЭМС

I - IV

Установка оборудования связи

I - V

Информационные таблички

I - VI

Техника безопасности

1 - 1

Водителю погрузчика компании DOOSAN

1 -1

Основные правила техники безопасности

1 - 5

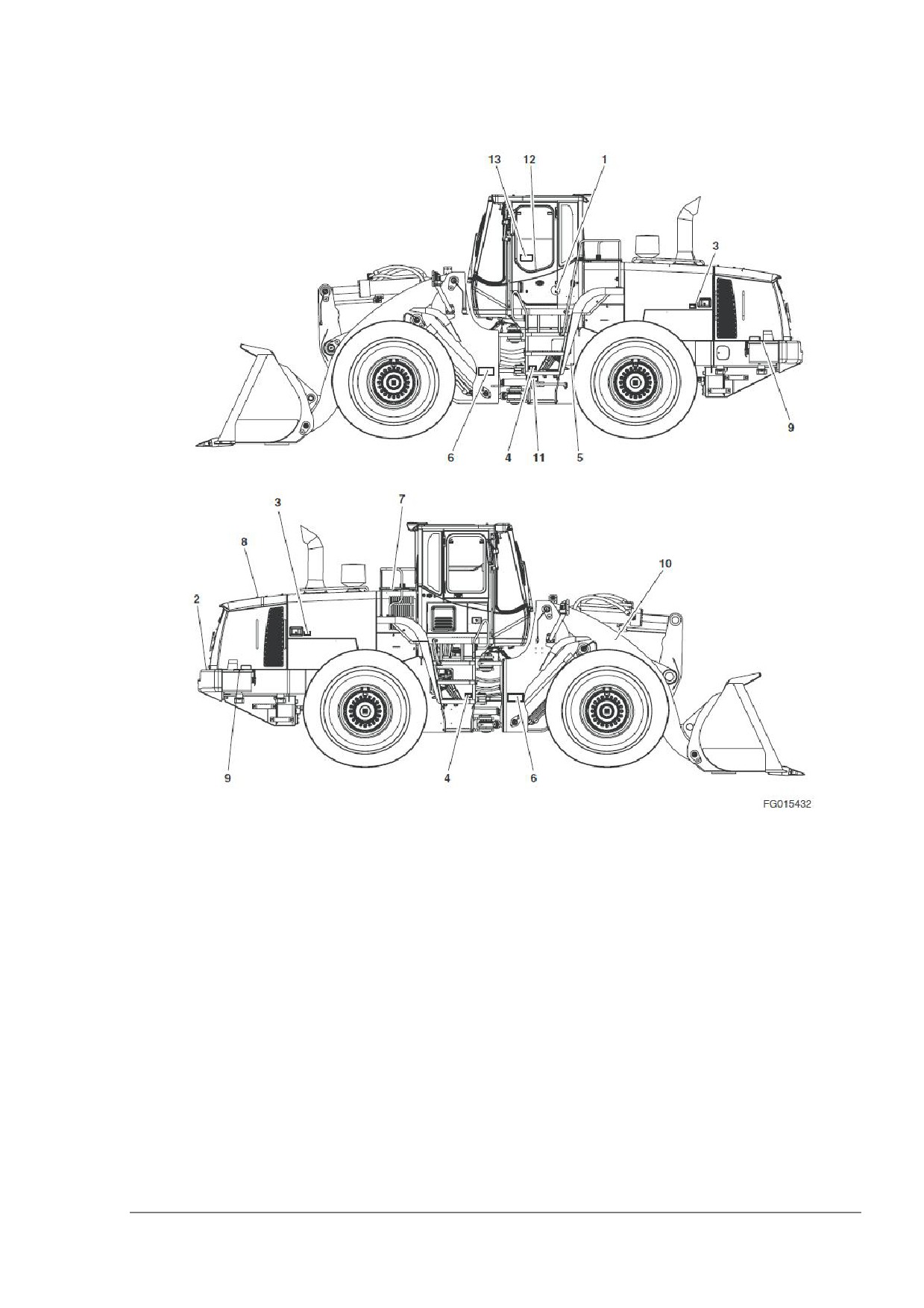

Расположение предупреждающих табличек

1 - 5

Запрещенные изменения

1 - 14

Общая информация об опасности

1 - 14

Перед запуском двигателя

1 - 23

Эксплуатация машины

1 - 27

Техническое обслуживание

1 - 35

Аккумулятор

1 - 47

Буксировка

1 - 49

Перевозка и транспортировка

1 - 50

Органы управления

2 - 1

Расположение деталей

2 - 2

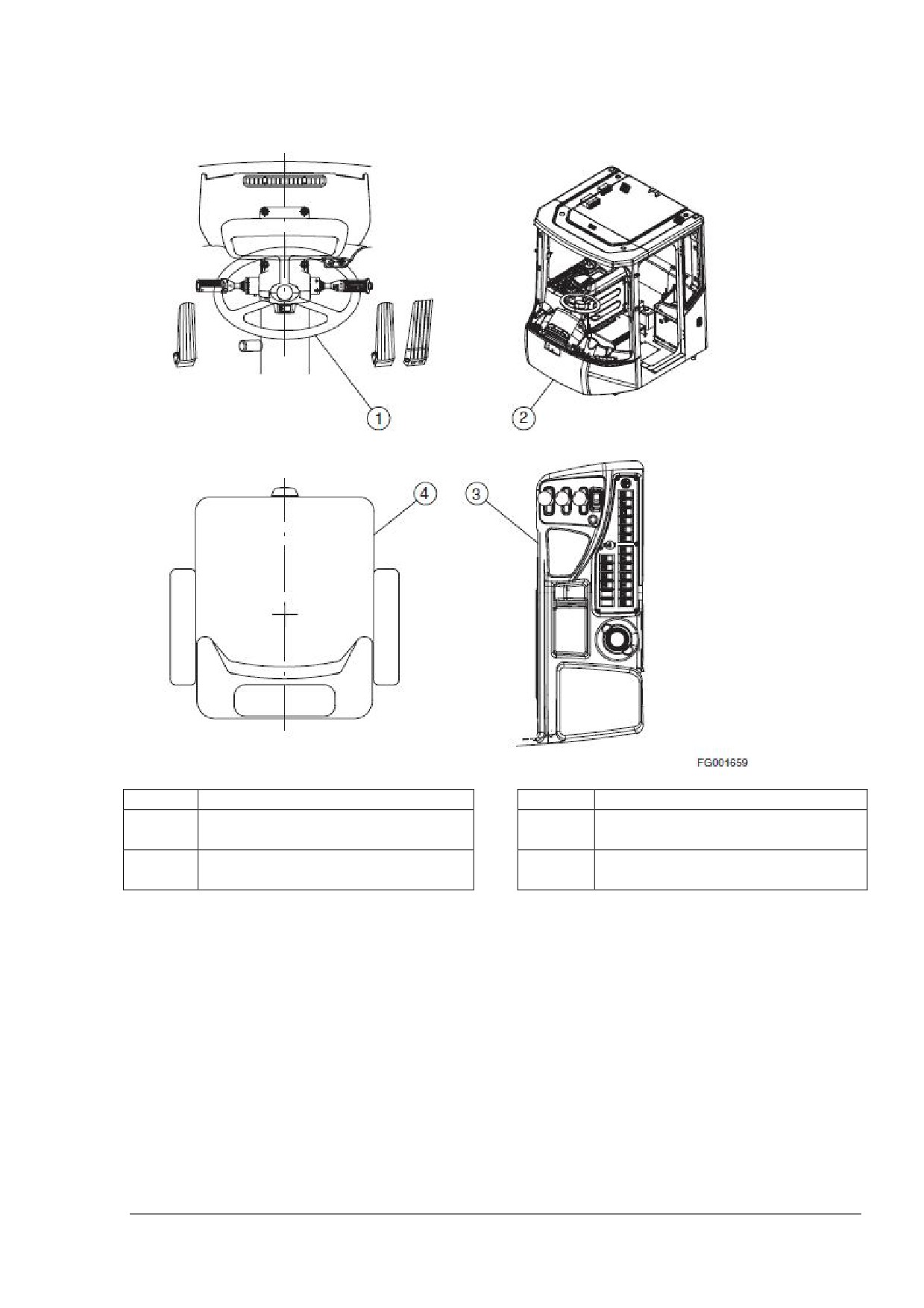

Рабочая зона водителя

2 - 4

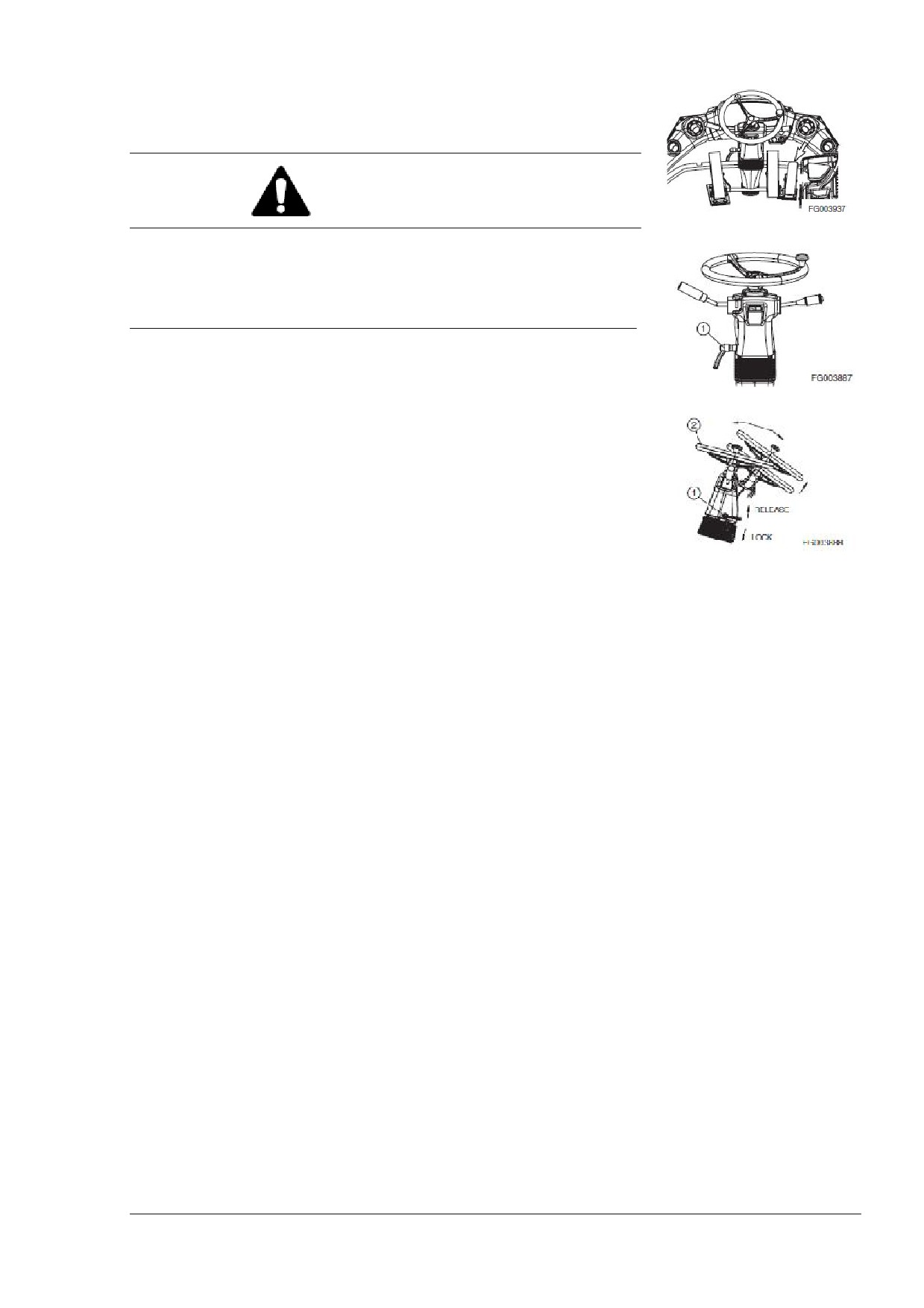

Пульт рулевого управление и педали

2 - 5

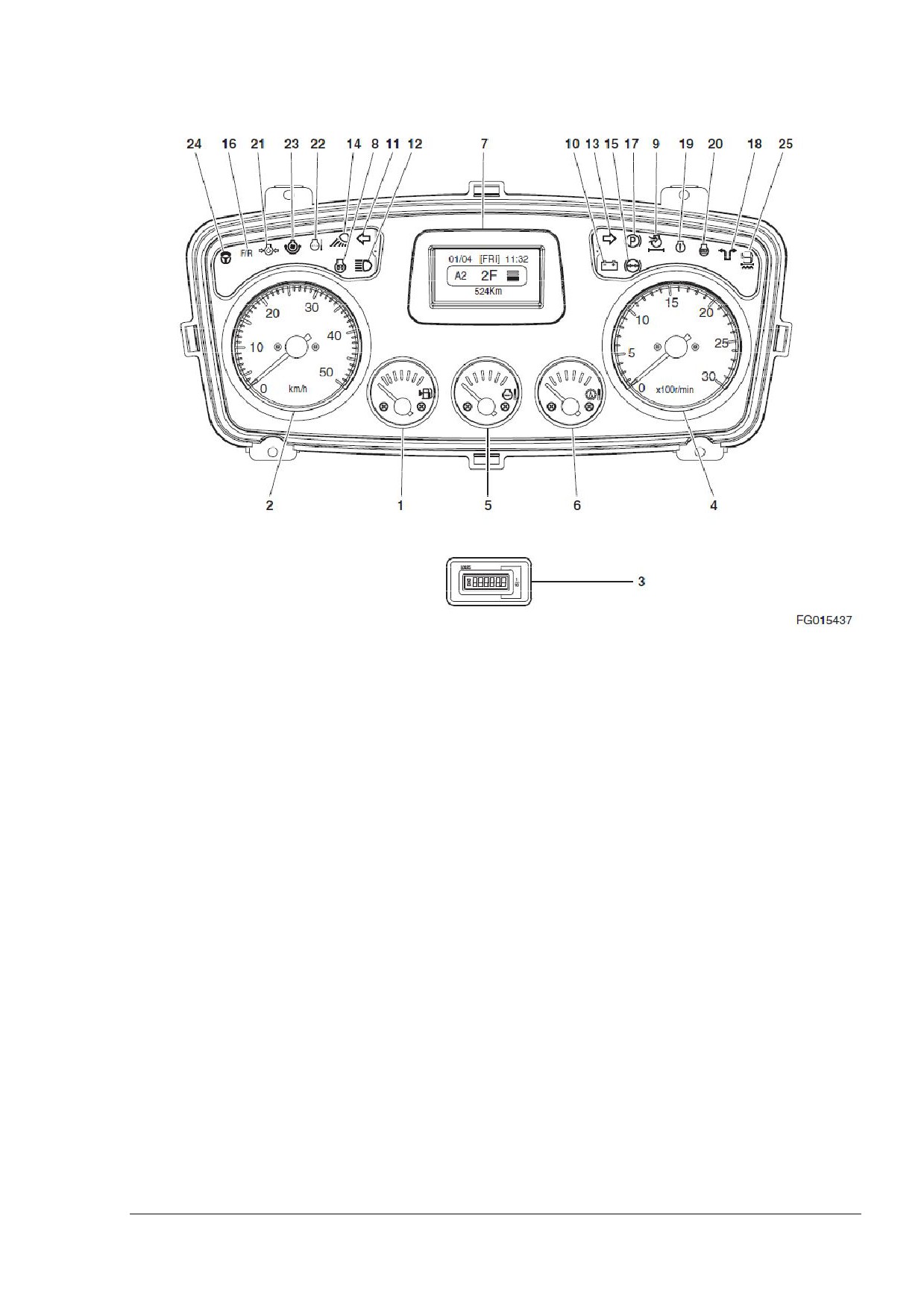

Передняя панель инструментов

2 - 16

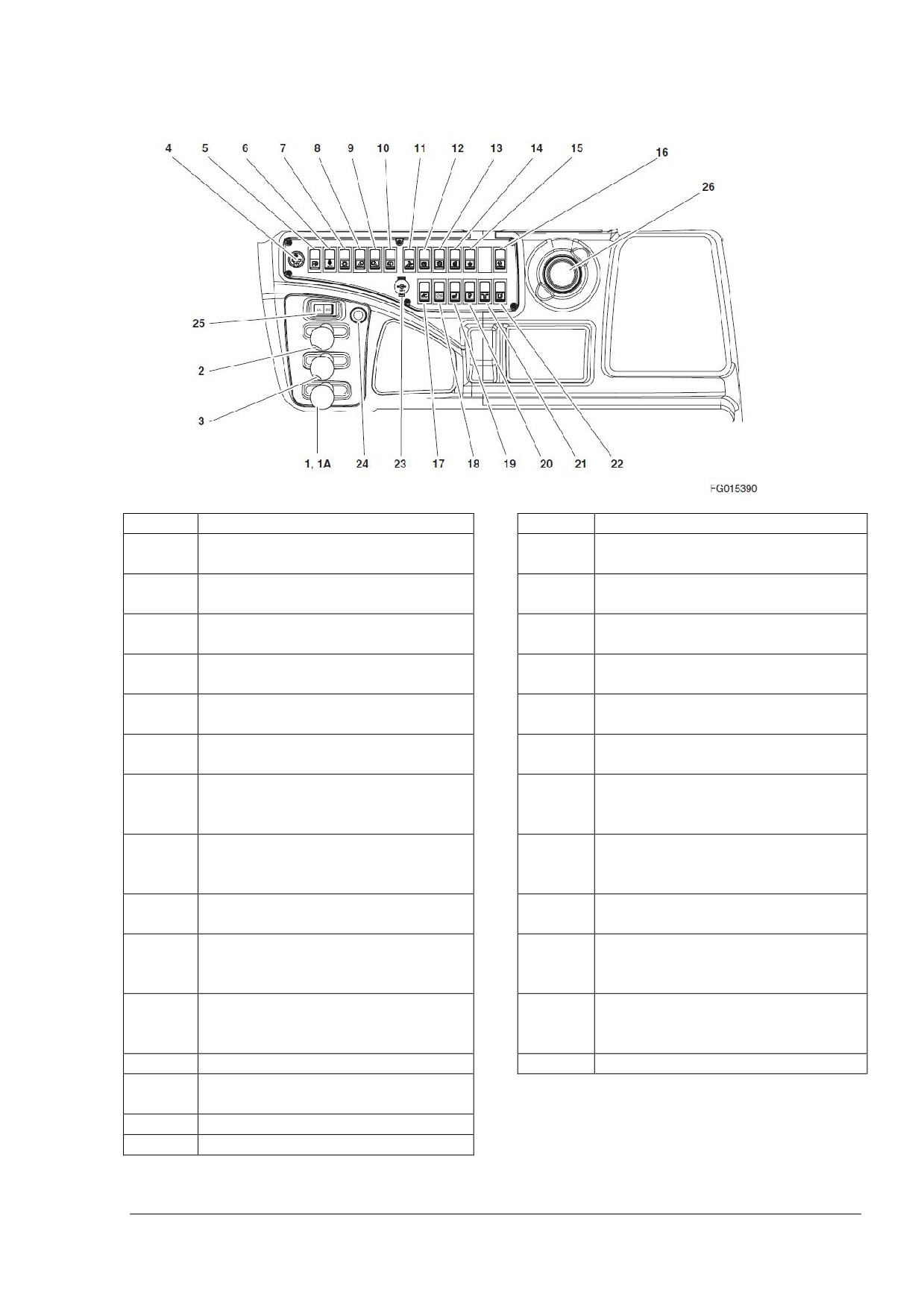

Правосторонняя панель управления

2 - 27

Настройка главного меню

2 - 42

Различные установочные детали кабины

2 - 50

Эксплуатация обогревателя и кондиционера

2 - 54

Содержание

950106-00008Е

Магнитола/CD-проигрыватель (дополнительно)

2 - 59

Регулировка кресла (стандартная)

2 - 61

Регулировка кресла (дополнительно)

2 - 63

Ремень безопасности

2 - 65

Дверной запор

2 - 66

Подлокотник

2 - 67

Коробка предохранителей/реле

2 - 68

Эксплуатация

3 - 1

Функции контроля панели управления

3 - 1

Процедура опробования новой машины

3 - 1

Запуск и остановка двигателя

3 - 2

Ход машины

3 - 11

Выключение машины

3 - 14

Система управления ходом машины

(передний/задний ход)

3 - 16

(дополнительно)

Дополнительная тормозная система

3 - 17

Устройство отключения подъема стрелы на заданной высоте

3 - 18

Индикатор угла наклона ковша

3 - 18

Устройство отключения подъема стрелы на пониженной высоте

3 - 19

(дополнительно)

Регулировка переключателя направителя ковша

3 - 19

Буксировка машины

3 - 20

Остановка двигателя во время движения

3 - 21

Допустимая глубина воды

3 - 22

Осмотр, техническое обслуживание и регулировка

4 - 1

Основное профилактическое техническое обслуживание

4 - 1

Техника безопасности при сервисном обслуживании

4 - 6

Профилактическое техническое обслуживание

4 - 14

Таблица рекомендуемых смазочных веществ

4 - 16

Масло для моста для моделей DL420, DL400, DL300, DL250

4 - 18

Рабочие объемы узлов

4 - 21

Регламент проведения смазочных работ при сервисном обслуживании

4 - 22

Периодичность технического обслуживания

4 - 26

Содержание

950106-00008Е

10 часов/ежедневное обслуживание

4 - 28

50 часов/еженедельное обслуживание

4 - 38

250 часов/ежемесячное обслуживание

4 - 46

500 часов/ежеквартальное обслуживание

4 - 50

1000 часов/полугодовое обслуживание

4 - 64

1500 часов/обслуживание через 3 квартала

4 - 72

2000 часов/годовое обслуживание

4 - 75

12000 часов/6-летнее обслуживание

4 - 82

Таблица моментов затяжки болтов

4 - 83

Электрооборудование

4 - 84

Система охлаждения двигателя

4 - 86

Работа с аккумулятором

4 - 89

Проверка гидравлического давления

4 - 91

Долгосрочное хранение

4 - 96

Регулировка стояночного тормоза

4 - 97

Техническое обслуживание в тяжелых условиях

4 - 99

Шины

4 - 100

Перекалибровка коробки передач

4 - 104

Транспортировка

5 - 1

Погрузка и разгрузка

5 - 1

Краткое описание мер безопасности при подъеме

5 - 2

Выявление и устранение неисправностей

6 - 1

Тормозная система

6 - 1

Электрооборудование

6 - 1

Двигатель

6 - 2

Гидравлическая система

6 - 4

Рулевое управление

6 - 6

Система ходовой части

6 - 8

Спецификации

7 - 1

Общие спецификации

7 - 1

Содержание

950106-00008Е

III

ОР000994

ТЕХНИКА

БЕХОПАСНОСТИ

ВОДИТЕЛЮ ПОГРУЗЧИКА

КОМПАНИИ DOOSAN

ОПАСНОСТЬ

Ненадлежащее использование погрузчика может

привести к серьезным травмам или смерти. Перед

эксплуатацией погрузчика или его техническим

обслуживанием водитель или технический специалист

должен ознакомиться с Руководством по эксплуатации и

техническому обслуживанию и понять его.

Любые операции,

техническое

обслуживание,

перемещение или транспортировка, выполненные в

нарушении правил техники безопасности, изложенных

настоящим, могут привести к серьезным травмам и

смерти.

Пожалуйста, осознайте важность принятия на себя

обязательств за собственную безопасность и за безопасность

других лиц, на которых могут повлиять ваши действия.

Информация по технике безопасности на следующих

страницах представлена данными разделами:

«Основные правила техники безопасности» на

странице 1 - 5

«Расположение предупреждающих табличек» на

странице 1 - 5

«Запрещенные изменения» на странице 1 - 14

«Общая информация об опасности» на странице 1 - 14

«Перед запуском двигателя» на странице 1 - 23

«Эксплуатация машины» на странице 1 - 27

«Техническое обслуживание» на странице 1 - 35

«Аккумулятор» на странице 1 - 47

«Буксировка» на странице 1 - 49

10. «Перевозка и транспортировка» на странице 1 - 50.

Техника безопасности

ОР000994

1 - 1

ВНИМАНИЕ

Ненадлежащее использование этой машины может быть

опасным и привести к серьезным травмам или смерти.

Водитель и технический персонал должны тщательно

изучить

данное руководство перед началом

эксплуатации и техническим обслуживанием.

Храните данное руководство в отсеке для хранения за

креслом водителя. Весь персонал, работающий с

машиной, должен периодически изучать это руководство.

Некоторые действия, сопровождающие эксплуатацию и

техническое обслуживание машины, могут привести к

несчастному случаю с тяжелыми последствиями, если

они не выполняются в соответствии с данным

руководством.

Процедуры и предупреждения, описанные в настоящем

руководстве,

предназначены

только

для

предполагаемого использования машины.

Если машина используется в каких-то других целях,

которые специальным образом не запрещены, вы

должны убедиться в их безопасности для других лиц. В

любом случае нельзя использовать машину для

запрещенных целей или действий, описанных в данном

руководстве.

Компания DOOSAN поставляет машины, которые

соответствуют всем действующим нормам и стандартам

страны, в которую осуществляется поставка. Если

машина была приобретена в другой стране или у лица в

другой стране, она может не иметь предохранительных

устройств и спецификаций, необходимых для

использования в вашей стране. Если у вас возникает

вопрос

относительно

соответствия

продукции

действующим стандартам и нормам вашей страны,

свяжитесь с компанией DOOSAN или дистрибутором

компании DOOSAN до начала эксплуатации машины.

Техника безопасности

ОР000994

1 - 2

ОБОЗНАЧЕНИЕ ОПАСНОСТИ

Будьте готовы ознакомиться с Руководством по

эксплуатации и технике безопасности.

Это обозначение безопасности. Где бы оно ни появилось

(в настоящем руководстве или на знаках безопасности на

машине), вы должны быть внимательны из-за

возможности травмы или несчастного случая. Всегда

соблюдайте меры предосторожности и следуйте

рекомендованным процедурам.

Выучите сигнальные слова, используемые с

обозначениями безопасности

Слова

«ПРЕДУПРЕЖДЕНИЕ»,

«ВНИМАНИЕ»,

«ОПАСНОСТЬ» используются в данном руководстве и на

Предупреждающих надписях на машине для обозначения

риска опасности или несоблюдения техники безопасности. Все

три степени риска обозначают, что они касаются техники

безопасности. Соблюдайте меры предосторожности каждый

раз, когда вы видите треугольник, обозначающий опасность,

независимо от того, какое сигнальное слово следует за

символом «!».

ПРЕДУПРЕЖДЕНИЕ

Это слово используется в предупреждающих сообщениях

и на предупреждающих табличках. Оно обозначает

возможность возникновения опасной ситуации, которая,

если ее не предотвратить, приведет к небольшим или

средним повреждениям. Оно также используется для

предупреждения об общем несоблюдении техники

безопасности.

ВНИМАНИЕ

Это слово используется в предупреждающих сообщениях

и на предупреждающих табличках. Оно обозначает

возможность возникновения опасной ситуации, которая,

если ее не предотвратить, приведет к серьезным

повреждениям или смерти. Оно также используется для

предупреждения о значительном несоблюдении техники

безопасности.

ОПАСНОСТЬ

Это слово используется в предупреждающих сообщениях

и на предупреждающих табличках. Оно обозначает

угрожающую опасную ситуацию, которая, если ее не

предотвратить, приведет к смерти или серьезным

повреждениям.

Оно также используется для

предупреждения

об оборудовании, которое может

взорваться или детонировать, если обращаться с ним

неосторожно.

Техника безопасности

ОР000994

1 - 3

Меры предосторожности описаны в разделе

«ТЕХНИКА

БЕЗОПАСНОСТИ» на странице 1 - 5.

Компания DOOSAN не может предугадать всех

обстоятельств, которые могут содержать потенциальную

опасность при эксплуатации и техническом обслуживании.

Таким образом, все предупреждающие сообщения в

настоящем руководстве и на машине не могут включать всех

возможных мер предосторожности. При использовании

процедур и действий, которые специальным образом не

разрешены и не рекомендованы настоящим руководством, вы

должны убедиться, что эти процедуры и действия могут

производиться безопасно для вас и других лиц, не повреждая

машину. Если вы не уверены в том, что некоторые процедуры

безопасны, свяжитесь с дистрибутором компании DOOSAN.

Техника безопасности

ОР000994

1 - 4

ОСНОВНЫЕ ПРАВИЛА

ТЕХНИКИ

БЕЗОПАСНОСТИ

ИСПОЛЬЗОВАНИЕ

ВСПОМОГАТЕЛЬНЫХ

ПРИСПОСОБЛЕНИЙ

Погрузчик спроектирован, прежде всего, для того, чтобы

производить земляные работы при помощи ковша. Для

уточнения возможности использования в качестве грейфера

или для поднятия других предметов, свяжитесь с компанией

DOOSAN. Использование для такелажных работ разрешено с

сертифицированной подъемной конфигурацией только для

определенной мощности без боковой загрузки (если это не

запрещено местными нормативными распоряжениями). Не

используйте машину при операциях, для которых она не

предназначена. Не используйте ковш для такелажных работ,

если подъемные стропы не имеют утвержденной

конфигурации.

Расположение

предупреждающих

табличек

Водитель должен знать и обращать внимание на

информационные и предупреждающие таблички/надписи на

машине.

На машине есть несколько специальных предупредительных

знаков. Точное расположение опасного фактора и описание

опасных факторов представлено в данном разделе.

Пожалуйста, ознакомьтесь со всеми предупреждающими

знаками. Очистите предупреждающие знаки или замените их,

если слова нечитаемы. Замените иллюстрации, если их

нельзя рассмотреть. При очистке предупреждающих знаков

пользуйтесь тканью, мылом и водой. Не используйте

растворитель, бензин и прочие агрессивные химические

вещества для очистки предупреждающих знаков.

Растворитель, бензин и прочие агрессивные химические

вещества могут ослабить действие клея, который закрепляет

предупреждающий знак, и знак упадет.

Замените

поврежденный

или

отсутствующий

предупреждающий знак. Если предупреждающий знак

прикреплен к детали, которая заменена, установите новый

предупреждающий знак на запасной детали.

Техника безопасности

ОР000994

1 - 5

1. Предупреждения при эксплуатации, осмотре и техническом

обслуживании (4190-2545А, 190-00092)

ВНИМАНИЕ



ДЛЯ ТОГО, ЧТОБЫ ИЗБЕЖАТЬ

СМЕРТИ ИЛИ СЕРЬЕЗНЫХ

ПОВРЕЖДЕНИЙ, ПРОЧИТАЙТЕ

И ИЗУЧИТЕ ИНСТРУКЦИИ И

ПРЕДУПРЕЖДЕНИЯ

РУКОВОДСТВЕ

ПО

ЭКСПЛУАТАЦИИ

ТЕХНИЧСЕКОМУ

ОБСЛУЖИВАНИЮ до начала

эксплуатации машины.



Дайте

сигнал

для

предупреждения людей вокруг

вас о начале эксплуатации и

убедитесь, что все люди ушли

с площадки.



Когда вы покидаете кресло водителя, убедитесь, что:

o ковш и другие рабочие приспособления опущены на землю;

o рычаг коробки передач стоит в НЕЙТРАЛЬНОМ положении;

o включен стояночный тормоз;

o ключ в положении ВЫКЛЮЧЕНО;

o ключ вытащен из замка зажигания.



Если гидравлические детали и компоненты работают С

НАРУШЕНИЯМИ, свяжитесь с ближайшим дилером компании DOOSAN

или фирменной станцией технического обслуживания. Не

предпринимайте попыток капитального ремонта.

2. Предупреждения при работе вентилятора системы

охлаждения (2190-3315, 190-00557)

ВНИМАНИЕ

При эксплуатации не приближайте

руки к вентилятору. Затягивание в

вентилятор

может

вызвать

серьезные травмы.

Техника безопасности

ОР000994

1 - 7

5. Предупреждения при работе с аккумулятором (190-00703,

190-00099)

ВНИМАНИЕ

Опасность взрыва:

 не подносите к пламени;

 не производите сварочных работ и не сверлите аккумулятор.

Аккумулятор

Система контура управления погрузчика оборудована

аккумулятором. Аккумулятор сохраняет накладной заряд,

который дает возможность активировать гидроуправление на

короткий период времени после отключения двигателя.

Активация органа управления может привести к тому, что

выбранная функция будет работать под силой тяжести.

ПРЕДУПРЕЖДЕНИЕ

Любое поднятое навесное оборудование опустится на

землю, если аккумулятор держит зарядку.

При выключении машины, опустите переднее навесное

оборудование на землю. После того, как двигатель заглушен,

поверните ключ в положение ВКЛ и подвигайте

координатными ручками управления для стравливания

давления в аккумуляторе. Вытащите ключ.

ВАЖНО

Читайте заводскую инструкцию для ознакомления с

порядком обслуживания. Не выпускайте линий

управления, пока давление из аккумулятора не было

выпущено.

Техника безопасности

ОР000994

1 - 9

6. Избегайте попадания в область поворота (4190-1992А, 190-

00120)

ОПАСНОСТЬ

Поворот машины в указанной

области

может привести

серьезным травмам или смерти.

Убедитесь, что рядом с машиной нет

людей до запуска двигателя и

поворота руля.

Заблокируйте защитную дугу во

время обслуживания и перевозки

машины.

7. Предупреждение о высокой температуре гидравлического

масла (190-00691А, 190-00097)

ВНИМАНИЕ

ГИДРАВЛИЧЕСКОЕ МАСЛО МОЖЕТ

ВЫЗВАТЬ ТРАВМЫ И СЛЕПОТУ.

Для того, чтобы горячее масло не

выдавило струей:

 Заглушите двигатель;

 Дайте маслу остыть;

 Поднимите

крышку для

стравливания давления.

Техника безопасности

ОР000994

1 - 10

8. Предупреждение о горячем охладителе

(190-00692,

190-

00097)

ВНИМАНИЕ

ГОРЯЧИЙ ОХЛАДИТЕЛЬ МОЖЕТ

ВЫЗВАТЬ ТРАВМЫ И СЛЕПОТУ.

Не ослабляйте и не открывайте

крышку радиатора, пока охладитель

горячий и находится под давлением.

Для того, чтобы открыть крышку

радиатора, заглушите двигатель и

подождите, пока радиатор остынет.

Медленно открывайте крышку для

того, чтобы стравить давление.

9. Предупреждение

при

техническом

обслуживании

аккумулятора (2190-2533А, 190-00100)

ОПАСНОСТЬ

 Газы

аккумулятора

взрывоопасны. Держите пламя и

искры вдали от аккумулятора.

 Не

храните

металлические

предметы, такие как инструмент и

легковоспламеняющиеся

материалы

рядом

аккумулятором или на нем.

Короткое

замыкание

аккумулятора может вызвать

взрыв или пожар.

 Серная кислота в аккумуляторе -

это яд. Она достаточно сильная и

может обжечь кожу, разъесть

одежду, а также вызвать слепоту

при попадании в глаза.

Если вы пролили на себя кислоту:

1. Промойте кожу водой.

Приложите пищевую соду или

известь для нейтрализации кислоты.

3. Промывайте глаза водой в течение 10

-15 минут.

Немедленно обратитесь к врачу.

Техника безопасности

ОР000994

1 - 11

ЗАПРЕЩЕННЫЕ

ИЗМЕНЕНИЯ

Любые изменения, произведенные без разрешения или

письменного утверждения компании DOOSAN, могут привести

к нарушению правил техники безопасности, ответственность

за которое несет владелец машины.

В целях безопасности заменяйте все детали производителя

оборудования соответствующими разрешенными деталями

или оригинальными деталями производства компании

DOOSAN. Например, если вы замените крепежные элементы,

болты или гайки несоответствующими запасными деталями,

это может привести к ситуации, в которой нарушается

безопасность критической сборки.

ОБЩАЯ ИНФОРМАЦИЯ

ОБ ОПАСНОСТИ

Правила техники безопасности

Только квалифицированный и уполномоченный персонал

допущен к эксплуатации и техническому обслуживанию

машины.

Соблюдайте все правила техники безопасности,

предупреждение и инструкции при эксплуатации и

техническом обслуживании машины.

Не эксплуатируйте машину, если вы не очень хорошо себя

чувствуете,

принимаете

лекарственные

средства,

вызывающие сонливость, принимаете алкоголь, имеете

эмоциональные проблемы. Эти факторы могут помешать

принятию разумных решений в экстренных ситуациях и

привести к несчастным случаям.

При работе с другим водителем или с лицом, дежурным по

строительной площадке, убедитесь, что весь персонал

представляет характер работы и понимает все сигналы,

подаваемые рукой, которые будут использоваться.

Строго соблюдайте все правила, относящиеся к

безопасности.

Оборудование системы безопасности

Убедитесь, что все предохранительные устройства и крышки

находятся на своих местах.

При повреждении

предохранительных устройств и крышек их необходимо

немедленно починить.

Убедитесь, что вы понимаете, как использовать и правильно

используете оборудование системы безопасности, в том

числе, фиксатор нейтрали рычага коробки передач и ремень

безопасности.

Не удаляйте оборудование системы безопасности.

Поддерживайте его в хорошем эксплуатационном состоянии.

Если вы не будете использовать оборудование системы

безопасности в соответствии с инструкциями, изложенными в

Руководстве по эксплуатации и техническому обслуживанию,

это может привести к серьезным телесным повреждениям.

Техника безопасности

ОР000994

1 - 14

Отсек водителя

Перед тем, как зайти в отсек водителя, удалите грязь и

смазочные вещества с подошв обуви. Если вы будете

нажимать на педали газа и тормоза подошвой с прилипшей

грязью или смазочным веществом, нога может соскользнуть,

что приведет к серьезному несчастному случаю.

Очистите грязь и смазочное вещество с педалей и органов

управления. Это поможет безопасно эксплуатировать

машину. При чистке также появляется возможность

осмотреть оборудование. Небольшие повреждения можно

починить до того, как они приведут к возникновению

серьезных проблем.

Не храните на полу и на панели кабины инструмент и личные

вещи.

Не прикрепляйте резиновые присоски к стеклам. Резиновые

присоски действуют как линзы и могут вызвать возгорание.

Не оставляйте в отсеке водителя зажигалки. При повышении

температуры в отсеке водителя появляется опасность взрыва

зажигалки.

Не разговаривайте по мобильному телефону в отсеке

водителя при управлении или эксплуатации машины.

Существует опасность неожиданного несчастного случая.

Не проносите опасные, легковоспламеняющиеся и

взрывоопасные предметы в кабину водителя.

Для обеспечения безопасности не пользуйтесь наушниками

при эксплуатации машины. Существует опасность серьезного

несчастного случая.

При эксплуатации машины не высовывайте руки или голову

из окна.

Когда вы встаете из кресла водителя, всегда ставьте рычаг

коробки передач в положение ЗАБЛОКИРОВАНО, а

выключатель управления в положение «О» (ВЫКЛ). Если вы

случайно задели рычаги рабочего оборудования,

находящиеся в незамкнутом положении, машина может

внезапно начать движение, нанести серьезный ущерб и

причинить травмы.

Когда вы выходите из машины, полностью опустите рабочее

оборудование на землю, поставьте запорный рычаг нейтрали

коробки передач в положение ЗАБЛОКИРОВАНО,

выключатель управления в положение

«О»

(ВЫКЛ),

ВКЛЮЧИТЕ стояночный тормоз и выключите двигатель.

Используйте ключ для блокировки всего оборудования.

Всегда вынимайте ключ и берите его с собой.

Техника безопасности

ОР000994

1 - 15

Одежда и средства индивидуальной защиты

Заберите длинные волосы, снимите широкую одежду и

драгоценности. Они могут запутаться в органах управления

или в выступающих деталях и привести к серьезным

повреждениям и смерти.

Снимите замасленную одежду, так как она легко

воспламеняема.

На рабочей площадке необходима полная защита органа

Рисунок 2

зрения, каска, защитная обувь и защитные перчатки.

При эксплуатации машины не используйте инструмент, не

отвечающий требованиям, так как он может сломаться или

выскользнуть, причинить вред и не выполнять функции

должны образом.

Может потребоваться дыхательная маска,

средства защиты органов слуха

Помните о том, что некоторые факторы риска для вашего

здоровья не очевидны. Выхлопные газы и шумовое

загрязнение невидимы, но эти факторы могут вызвать

нетрудоспособность или хронические травмы.

ПРИМЕЧАНИЕ: Эквивалентный уровень постоянного

звукового давления по шкале А на рабочем месте водителя

машины составляет 72 дБ(А).

Измерение проводилось на движущейся машине в

соответствии с процедурами и условиями кабины,

описанными в стандарте ISO 6396.

ПРИМЕЧАНИЕ: Подтвержденный уровень акустической

мощности, производимый оборудованием этой машины,

составляет 106 дБ(А).

Измерение проводилось на движущейся машине в

соответствии с процедурами, описанными в Директиве ЕС

2000/14/ЕС.

Информация об уровне вибрация

Конечности: Взвешенное среднеквадратичное ускорение,

которому подвергаются конечности, составляет менее

2,5

м/с².

Тело полностью: Взвешенное среднеквадратичное ускорение,

которому подвергается тело, составляет менее 0,5 м/с².

Измерения проводились на образце машины при помощи

измерительных процедур, описанных в следующих

стандартах: ISO 2631/1, ISO 5349, SAE J1166.

Рекомендации по снижению уровня

вибрации

1. Выбирайте подходящую машину, оборудование и

навесное оборудование для определенной цели.

2. Замените поврежденное кресло оригинальным креслом

производства компании DOOSAN. Обслуживайте и

регулируйте кресло

Техника безопасности

ОР000994

1 - 16



Регулируйте кресло и подвесное устройство в



соответствии с весом и размером водителя.



Регулярно осматривайте и проводите техническое

обслуживание подвесного устройства и регулировочных

механизмов кресла.

Контролируйте надлежащее проведение технического

обслуживания машины.



Давление в шинах, тормоза, рулевое управление,

сцепление и т.д.

Применяйте рулевое управление, тормоз, акселератор,

переключайте передачи и нагружайте навесное

оборудование аккуратно.

Регулируйте скорость машины и путь хода для

уменьшения уровня вибрации.



Сбросьте скорость при прохождении по неровной

местности.



Объезжайте препятствия и неровности.

Поддерживайте рабочую площадку, где проезжает и

работает машина, в хорошем состоянии.



Уберите крупные камни и препятствия.



Заполните ямы и отверстия.



Предоставьте оборудование и составьте график для

обеспечения поддержания надлежащих условий на

площадке.

Передвигайтесь на длинные расстояния

(по дорогам

общего пользования) с установленной

(средней)

скоростью.



Всегда корректируйте скорость для предотвращения

колебательных движений.

Предотвращение опасности распространения

асбестовой пыли

Вдыхание асбестовой пыли ОПАСНО для вашего здоровья.

Материалы, содержащие асбестовое волокно, могут

присутствовать на рабочей площадке. Вдыхание воздуха,

содержащего асбестовое волокно, может в итоге вызвать

серьезное или смертельное повреждение легких. Для того,

чтобы избежать повреждения легких от асбестового волокна,

Рисунок 3

соблюдайте следующие меры безопасности:

 Используйте респиратор, подходящий для использования

в атмосфере, наполненной асбестом.

 Не используйте сжатый воздух для очистки.

 Используйте воду при чистке для того, чтобы пыль

обсела.

 Стойте спиной к направлению ветра при работе с

машиной или ее компонентами, если это возможно.

 Соблюдайте все правила и нормы, применимые к рабочей

площадке и рабочей среде.

Техника безопасности

ОР000994

1 - 17

Посадка и высадка

Перед тем, как зайти в машину или выйти из нее, необходимо

вытереть масло, смазочные вещества и грязь с поручней,

ступенек и тормозных башмаков. Эти детали должны быть

чистыми всегда. Почините все поврежденные детали и

затяните ослабленные болты.

Не запрыгивайте на машину и не спрыгивайте с нее. Тем

более, не заходите в двигающуюся машину и не выходите из

Рисунок 4

двигающейся машины. Эти действия могут привести к

серьезным травмам.

Когда вы заходите в машину или выходите из нее, всегда

поворачивайтесь лицом к машине и поддерживайте

трехточечный контакт (обе ноги и одна рука или обе руки и

одна нога) с поручнями и ступеньками для обеспечения

надежной поддержки.

Не держитесь за рычаги управления, когда вы заходите в

машину или выходите из нее.

Никогда не вставайте из кресла водителя, не уходите с

рабочего места водителя и не слезайте с машины при

работающем двигателе.

Опасность возгорания топлива, масла и

рабочих жидкостей

Топливо, масло и антифриз могут воспламениться, если они

находятся рядом с источником возгорания. Топливо особенно

легко воспламеняемо и может быть опасно.

Строго соблюдайте следующие правила.

Заливайте топливо, масло, антифриз и рабочие жидкости в

машину только в хорошо проветриваемых помещениях

Рисунок 5

.Машина должна быть запаркована. Органы управления,

освещение и переключатели - в положении ВЫКЛ. Двигатель

должен быть заглушен. Искрящие, тлеющие угли должны

быть погашены, дополнительные обогревательные приборы,

оборудование, образующее искры, должно быть выключено и

(или) отнесено на безопасное расстояние от машины.

Статическое электричество может образовывать опасные

искры у топливозаправочной форсунки. В очень холодную,

сухую погоду и при других условиях, которые могут

способствовать образованию статического заряда, кончик

топливной форсунки должен находиться в постоянном

контакте с горловиной топливозаправочной форсунки для

обеспечения заземления.

Крышки топливного резервуара и резервуаров с рабочими

жидкостями должны быть плотно затянуты. Не запускайте

двигатель, пока крышки не затянуты.

Техника безопасности

ОР000994

1 - 18

Меры предосторожности при обращении с

жидкостями при высоких температурах

Сразу же после окончания эксплуатации охлаждающая

жидкость, моторное масло и гидравлическое масло находятся

при высоких температурах, а радиатор и гидравлический бак

- под давлением. Попытка убрать крышку, откачать масло

или охлаждающую жидкость и заменить фильтры может

привести к серьезным ожогам. Дождитесь, пока температура

Рисунок 6

снизится, и следуйте определенным процедурам при

выполнении этих операций.

Для того, чтобы горячая охлаждающая жидкость не

расплескалась, заглушите двигатель, подождите, пока

температура охлаждающей жидкости понизится, затем

медленно открутите крышку для того, чтобы сбросить

давление.

Для того, чтобы горячее масло не расплескалось, заглушите

двигатель, подождите, пока температура масла понизится,

Рисунок 7

затем медленно открутите крышку для того, чтобы сбросить

давление.

Травмы от рабочего оборудования

Не заходите сами и не помещайте ваши руки, кисти или

другую часть тела между движущимися частями, например,

между рабочим оборудованием и цилиндрами, между

машиной и рабочим оборудованием.

Если производится работа при помощи рычагов управления,

расстояние между машиной и рабочим оборудованием будет

меняться, что может привести к серьезному ущербу или

телесным повреждениям.

Рисунок

Если необходимо пройти между движущимися частями,

закрепите и заблокируйте оборудование так, чтобы оно не

могло двигаться.

Техника безопасности

ОР000994

1 - 19

Огнетушитель и медицинская аптечка

В качестве профилактических мер в случае возникновения

травмы или пожара всегда выполняйте следующее:

 Убедитесь, что у вас есть огнетушитель и прочитайте

этикетку,

чтобы знать, как им пользоваться.

Рекомендуется

крепление

многофункционального

огнетушителя «A/B/C» подходящего размера (2,27 кг [5

фунтов] или больше) в кабине. Регулярно проверяйте и

обслуживайте огнетушитель. Убедитесь, что все члены

Рисунок 9

команды на рабочей площадке обучены использованию

огнетушителя.

 Обеспечьте наличие медицинской аптечки в отделении

для хранения. Дополнительную аптечку храните на

рабочей площадке. Регулярно проверяйте аптечку и

добавляйте в нее лекарственные средства при

необходимости.

 Обучитесь процедуре действий при травмах от пожара.

 Рядом с телефоном храните номера телефонов

аварийных служб: врача, скорой помощи, больницы и

пожарной части.

Если машина загорелась, это может привести к серьезным

телесным повреждениям или смерти. Если возгорание

произошло во время эксплуатации, покиньте машину

следующим образом:

 Поверните ключ зажигания в положение «О» (ВЫКЛ) и

заглушите двигатель.

 Если еще есть время, возьмите огнетушитель и

постарайтесь потушить как можно больше.

 Пользуйтесь поручнями и ступеньками для того, чтобы

выйти из машины.

Выше представлен основной метод выхода из машины.

Однако, этот метод необходимо изменить в соответствии с

окружающими условиями. С этой целью необходимо

проводить учения на рабочей площадке.

Защита от падающих и летящих предметов

Для рабочих площадок, где существует опасность падающих

или летящих предметов, которые могут ударить кабину

водителя, выберите надежную защиту для водителя в

соответствующих эксплуатационных условиях.

При работе в шахтах, туннелях, глубоких ямах или на

поврежденных или влажных покрытиях существует опасность

падающих камней, переворачивания и опасных летящих

предметов. Необходима дополнительная защита водителя в

Рисунок

форме защитной конструкции от падающих предметов и (или)

конструкции

для

защиты

от

опрокидывания.

Любые защитные системы, устанавливаемые на машине,

обозначения

должны соответствовать стандартам безопасности и

информацию

классе

стандартам на сертификацию и иметь соответствующие

безопасности.

Техника безопасности

ОР000994

1 - 20

Например, наиболее часто устанавливаемый тип защитных

систем

(защитная конструкция от падающих предметов)

должна соответствовать требованиям стандарта SAE J1356

«Критерии эффективности защитных конструкций от

падающих предметов для погрузчиков» Ассоциации

инженеров автомобилестроения или превосходить эти

критерии.

Не пытайтесь изменить тип защитной системы при помощи

высверливания дырок, сварки, переустановки или

перемещения крепежных элементов. Любое серьезное

Рисунок

воздействие и повреждение системы требуют полной

проверки пригодности к эксплуатации. Необходима повторная

установка, сертификация и (или) замена системы.

Установите

дополнительное

защитное

оборудование, если условия того требуют

Защита лобового, боковых и заднего стекол ламинированным

или закаленным стеклом рекомендована в зависимости от

условий рабочей площадки.

Свяжитесь с дистрибутором компании DOOSAN для того,

чтобы узнать о наличии предохранительных устройств, а

также для получения рекомендаций относительно того,

существует ли опасность поражения объектами, которые

могут ударить кабину водителя. Убедитесь, что члены

команды на рабочей площадке находятся на достаточном

расстоянии от погрузчика и защищены от потенциальных

угроз.

Поддерживайте стандартное оборудование

техники безопасности в рабочем состоянии

Защитные устройства машинного оборудования и крышки

панели кузова должны быть всегда на своем месте.

Держитесь подальше от вращающихся деталей. Опасности

зоны защемления, в том числе, вентилятор системы

охлаждения и приводной ремень генератора могут зацепить

волосы, драгоценности, свободную одежду и одежду слишком

большого размера.

Предупреждающие таблички необходимо заменить, если они

повреждены или нечитаемы. Информация на табличках

является важным напоминанием для членов команды о мерах

техники безопасности. Номера деталей для каждой

предупреждающей надписи и необходимое место установки

обозначены на страницах 1 - 2 - 1 - 4 данного раздела.

Меры предосторожности при обращении с

навесным оборудованием

Дополнительные комплекты есть в наличии у вашего дилера.

Свяжитесь с компанией DOOSAN для получения информации

наличии

комплектов

трубопроводов/клапанов/дополнительных

комплектов

управления

одностороннего/однократного

двустороннего/двукратного действия. В связи с тем, что

компания DOOSAN не может предсказать, определить и

провести испытания всего навесного оборудования для

машин ее производства, пожалуйста, свяжитесь с компанией

DOOSAN для получения разрешения и утверждения

навесного оборудования и информации о его совместимости

дополнительными

комплектами.

Техника безопасности

ОР000994

1 - 21

Аккумулятор

Система контура управления оборудована аккумулятором.

Аккумулятор сохраняет накладной заряд, который дает

возможность активировать гидроуправление на короткий

период времени после отключения двигателя. Активация

органа управления может привести к тому, что выбранная

функция будет работать под силой тяжести.

При проведении технического обслуживания системы контура

управления гидравлическое давление необходимо выпустить

из системы, как описано в разделе «Работа с аккумулятором»

на странице 4-89.

Аккумулятор заряжен азотом под высоким давлением.

Неправильное обращение с ним может быть очень опасно.

Всегда соблюдайте следующие меры предосторожности:

 Не высверливайте и не делайте никаких отверстий в

аккумуляторе, не подвергайте его воздействию огня,

пламени и источника тепла.

 Не приваривайте и не пытайтесь что-либо прикрепить к

аккумулятору.

 При проведении работ по демонтажу или техническому

обслуживанию или при утилизации аккумулятора

заряженный газ необходимо правильно выпустить.

Свяжитесь с дистрибутором компании DOOSAN.

 При работе с аккумулятором надевайте защитные очки и

перчатки. Гидравлическое масло под давлением может

попасть на кожу и вызвать серьезные повреждения.

Вентиляция двигателя

Выхлопные газы двигателя могут стать причиной

замутненного сознания, потери внимательности и управления

машиной. Эти газы также могут привести к потере сознания,

серьезным травмам, несчастным случаям со смертельным

исходом и смерти.

Убедитесь, что замкнутое пространство, в котором вы

запускаете двигатель, имеет хорошую вентиляцию.

Рисунок

Необходимо знать об открытых окнах, дверях и воздуховодах,

через которые могут выйти выхлопные газы, подвергая

остальных опасности.

Техника безопасности

ОР000994

1 - 23

ПЕРЕД

ЗАПУСКОМ

ДВИГАТЕЛЯ

Меры предосторожности на рабочей

площадке

До начала эксплуатации проверьте площадку на наличие

условий, которые могут представлять опасность.

Рисунок

Проверьте рельеф местности и состояние поверхности земли

на рабочей площадке и определите лучший и самый

безопасный способ эксплуатации.

Сделайте поверхность земли максимально твердой и

горизонтальной до проведения работ. Если на рабочей

площадке много пыли и песка, полейте площадку водой до

начала работ.

Если вам необходимо провести работы на улице, оградите

пешеходов и машины, выставив человека, регулирующего

движение на рабочей площадке, воздвигнув ограждение и

разместив знаки

«ВХОД ЗАПРЕЩЕН» вокруг рабочей

площадки.

Возведите ограждения, выставьте знаки «ВХОД ЗАПРЕЩЕН»

и примите другие меры для того, чтобы запретить людям

приближаться или заходить на рабочую площадку. Если люди

приблизятся к движущейся машине, она может их ударить

или защемить, что приведет к серьезным телесным

повреждениям и смерти.

Под рабочей площадкой может находиться водопровод,

газопровод, телефонные линии, электропровод высокого

напряжения. Свяжитесь с каждым коммунальным

предприятием для того, чтобы выяснить их точное

расположение. Примите все необходимые меры для того,

чтобы не повредить и не разрушить эти линии.

Проверьте состояние русла реки, глубину и скорость течения

воды до начала работ в воде или при пересечении реки.

НИКОГДА не заезжайте в воду, глубина которой превышает

допустимую глубину. Информацию о допустимой глубине

смотри в соответствующем разделе на странице 3-22.

Любой предмет в непосредственной близости со стрелой

может представлять потенциальную опасность или вызвать

неожиданную реакцию водителя и привести к несчастному

случаю. Используйте корректировщика или сигнального

оператора при работе рядом с мостами, телефонными

линиями, лесами и прочими препятствиями на рабочей

площадке.

Органы власти могут потребовать наличия минимального

уровня страхового покрытия, разрешения на производства

работ, сертификации, физических ограждений вокруг рабочей

площадки и сокращения периода рабочего времени. В

соответствии с местными требованиями в отношении

оборудования могут существовать нормы, директивы,

стандарты и ограничения, которые необходимо выполнять.

Также могут существовать директивы в отношении

определенных видов работ. Если у вас существуют сомнения

относительно того, соответствует ли ваше оборудование и

выполняемые работы действующим стандартам и

директивам, свяжитесь с местными органами власти и

агентствами.

Не заезжайте на мягкий грунт. Машине будет трудно

выбраться из него. Не работайте у отвесных скал, выступов,

глубоких ям. Грунт может быть нетвердым в этих местах.

Техника безопасности

ОР000994

1 - 23

При обрушении грунта, машина может упасть или

перевернуться, что приведет к серьезным повреждениям или

смерти.

Помните, что после сильного дождя, взрывных работ и

землетрясений грунт в таких местах нетвердый.

Земля над грунтовыми водами и рядом с ямами нетвердая.

Она может обрушиться вследствие вибрации вашей машины

и опрокинуть машину.

Установите защитное устройство при работе в местности, где

существует опасность падения камней.

Проверка перед запуском двигателя

Каждый день перед первым запуском двигателя выполняйте

проверку. Если проверку не провести, существует опасность

серьезных повреждений.

Полностью уберите щепки, листья, траву, бумагу и прочие

легковоспламеняющиеся материалы из моторного отделения

и от аккумулятора. Удалите грязь со стекол, зеркал, поручней

и ступенек.

Не оставляйте инструмент и запасные детали в отсеке

водителя. Вибрация машины во время перемещения и

работы может привести к их падению, повреждению или

поломке рычагов управления и переключателей. Они также

могут попасть в промежутки между рычагами управления, что

приведет к опасным передвижениям и неправильной работе

оборудования. Все это может привести к неожиданным

несчастным случаям.

Проверьте уровень охлаждающей жидкости, уровень топлива,

уровень гидравлического масла, проверьте, не забит ли

воздухоочиститель и не повреждена ли электропроводка.

Отрегулируйте кресло водителя так, чтобы было легко

управлять машиной. Проверьте ремень безопасности и

крепления на предмет повреждений и износа.

Проверьте работу приборов и угол, под которым выставлены

зеркала. Убедитесь, что предохранительный рычаг

заблокирован.

Если вы обнаружили какие-то несоответствия, немедленно

проведите ремонтные работы.

Запуск двигателя

Обойдите вокруг машины перед тем, как сесть в кресло

водителя. Проведите осмотр на предмет текущих жидкостей,

незатянутых элементов крепления, смещенных агрегатов и

прочих индикаторов опасности, которую может представлять

оборудование.

Все элементы покрытия оборудования и предохранительные

устройства механизмов должны быть на своих местах для

защиты от повреждений во время эксплуатации машины.

Техника безопасности

ОР000994

1 - 24

Осмотрите рабочую площадку на предмет наличия

потенциальных угроз, людей или собственности, которая

может подвергаться опасности во время эксплуатации

машины.

НИКОГДА не запускайте двигатель, если существуют какие-

либо признаки того, что проводятся работы по техническому

или сервисному обслуживанию, или если к органам

управления кабины прикреплен предупредительный ярлык.

Машину, которая давно не использовалась или

эксплуатировалась при очень низких температурах,

необходимо прогреть или отремонтировать до запуска.

Проверьте приборы и дисплеи мониторов на предмет их

нормальной работы до запуска двигателя. Прислушивайтесь к

необычным звукам и будьте внимательны, так как в начале

рабочего цикла могут возникнуть потенциально опасные

условия.

Проверьте накачку шин, а также поищите повреждения шин и

следы неравномерного износа. Выполните техническое

обслуживание до эксплуатации.

Не производите короткое замыкание стартера для пуска

двигателя. Это может быть не только опасно, но может также

и повредить машину.

При запуске двигателя, посигнальте в качестве

предупреждения.

Запускайте и эксплуатируйте машину, только сидя в кресле.

Перед эксплуатацией машины

Если после запуска двигателя проверка не проведена

должным образом, это может привести к задержке в

обнаружении неправильного функционирования машины, а

потом к телесным повреждениям и смерти.

Проводите проверку на открытом пространстве, где нет

препятствий. Не подпускайте к машине никого при

проведении проверки.

 Проверьте рабочее состояние оборудование и приведите

в действие ковш, стрелу и систему ходовой части.

 Проверьте машину на наличие аномальных шумов,

вибрации, нагрева, запаха или аномальной работы

приборов. Проведите проверку на предмет утечки воздуха,

масла и топлива.

 Если найдены какие-то несоответствия, устраните

проблемы немедленно. Если использовать машину без

устранения неисправностей, это может привести к

неожиданным повреждениям и отказу в работе.

 В зоне, непосредственно прилегающей к машине, не

должны находиться люди.

 Уберите все препятствия, находящиеся по пути хода

машины. Остерегайтесь опасностей.

 Убедитесь, что все стекла чистые. Закрепите двери и окна

положении

«Закрыто»

или

«Открыто».

Техника безопасности

ОР000994

1 - 25

 Отрегулируйте зеркала заднего вида для того, чтобы

видеть, что происходит в непосредственной близости к

машине. Убедитесь, что сигнал, сигнал хода

(если

имеется) и все прочие устройства аварийной

сигнализации работают надлежащим образом.

 Пристегните ремень безопасности.

 Прогрейте двигатель и гидравлическое масло перед

эксплуатацией машины.

 Перед началом движения машины проверьте положение

ходовой части.

Нормальное положение хода:

направляющие колеса - в передней части под кабиной,

ведущие колеса - в задней части. Когда ходовая часть

перевернута, органами управления хода необходимо

управлять в обратном направлении.

Техника безопасности

ОР000994

1 - 26

ЭКСПЛУАТАЦИЯ

МАШИНЫ

ВАЖНО

Если вам нужна дополнительная информация или у вас

есть вопросы относительно безопасного порядка

эксплуатации, правильной эксплуатации погрузчика для

конкретной цели и в конкретных условиях рабочей

среды, свяжитесь с местным представителем компании

DOOSAN.

Машину можно эксплуатировать, только

находясь на рабочем месте водителя

Никогда не тянитесь до рычага управления через окно. Не

пытайтесь управлять погрузчиком, если вы не находитесь в

командном положении

- в кресле водителя у органов

управления. Вы должны всегда сохранять внимание и

концентрацию во время работы. Не крутитесь на кресле, если

работа, выполняемая сзади вас или сбоку от вас, требует

вашего внимания.

Используйте корректировщика или сигнального оператора,

Рисунок 14

если вы не можете четко видеть то, что происходит за вами.

Замените поврежденные предупреждающие таблички и

утерянные или поврежденные руководства для водителя.

Не позволяйте водителям, не прошедшим полное обучение

технике безопасности и эксплуатации машины, работать на

машине.

Ремни

безопасности

должны

использоваться всегда

Когда работает двигатель, водитель должен всегда

находиться на рабочем месте и быть пристегнут ремнями

безопасности.

Рисунок

Ходовая аварийная сигнализация

Если машина оборудована звуковой ходовой аварийной

сигнализацией, ежедневно проверяйте ее. Звуковая

сигнализация должна срабатывать при включении системы

ходовой части.

Техника безопасности

ОР000994

1 - 27

Меры предосторожности при передвижении

При передвижении ходовые огни погрузчика должны быть

включены. Убедитесь, что вы выполняете все предписания

местных и федеральных органов власти в отношении

флажковых индикаторов и аварийной сигнализации.

Никогда не поворачивайте переключатель стартера в

положение

«О»

(ВЫКЛ) при передвижении. Существует

опасность остановки двигателя, когда машина двигается.

Контролировать рулевое управление будет невозможно, если

нет аварийной системы рулевого управления.

Рычагом управляющего клапана (джойстик) нельзя управлять

во время движения.

Опустите рабочее оборудование так, чтобы до земли

оставалось 400 мм (16 дюймов). Никогда не переезжайте

через препятствия или откосы, так как это приведет к

сильному наклону машины. Если угол склона или препятствия

10° и больше, его следует объехать.

Не дергайте рулевое управление. Рабочее оборудование

ударит землю и машина потеряет равновесие, что приведет к

повреждению машины и сооружений на площадке.

При проезде по неровной местности используйте низкую

скорость и не делайте резких изменений направления.

Всегда придерживайтесь допустимого уровня глубины,

информацию о котором можно получить на странице 3-22.

При проезде по мостам и строениям на частной земле

сначала убедитесь, что мост и строения выдержат вес

машины. При проезде по дорогам общего пользования

получите эту информацию у местных органов власти и

выполняйте их распоряжения.

Работы на наклонной местности требуют

осторожности

Сравняйте уклон на рабочей площадке, если это возможно.

Если возможности сравнять уклон нет, и необходимо

произвести работы на склоне, рекомендуется сократить

размер и цикличность рабочей нагрузки.

На склонах аккуратно разместите погрузчик до начала

рабочего цикла. Остерегайтесь потери равновесия.

Например, вы не должны помещать ковш вниз по склону, если

машина стоит перпендикулярно склону. Нельзя полностью

выдвигать ковш в направление вниз по склону. Опасность

также представляет поднятие ковша слишком высоко,

слишком близко к машине, когда погрузчик повернут по

Рисунок

направлению вверх по склону.

Техника безопасности

ОР000994

1 - 28

Остерегайтесь высоковольтных кабелей

Контакт или приближение к высоковольтным кабелям может

привести к серьезным повреждениям или смерти. Для

передачи тока ковшу не обязательно прикасаться к линии

электропередач.

Используйте корректировщика или сигналы руками для того,

чтобы держаться подальше от линий электропередач,

Рисунок

которые не видит водитель.

Напряжение

Минимальное безопасное

расстояние

6,6 кВ

3 м (9’10’’)

33,0 кВ

4 м (13’ 1’’)

66,0 кВ

5 м (16’ 5’’)

154,0 кВ

8 м (26’ 3’’)

275,0 кВ

10 м (32’ 10’’)

Эти минимальные безопасные расстояния представлены

только в качестве руководства. В зависимости от напряжения

в линии и атмосферных условий сильный удар тока может

воздействовать на стрелу или ковш даже на расстоянии 4 - 6

м (13 - 20 футов). Очень высокое напряжение и дождливая

погода могут еще сильнее сократить это безопасное

расстояние.

ПРИМЕЧАНИЕ: До начала любых работ рядом с линиями

электропередач (надземными или подземными) необходимо

связаться с энергетической компанией и разработать план

обеспечения безопасности совместно с ней.

До начала работ по раскопке свяжитесь с

местными органами власти

Факторы опасности, расположенные ниже уровня земли,

включают трубопровод с природным газом, водопроводные

магистрали, туннели и зарытые фундаменты. Узнайте, что

находится под рабочей площадкой до начала работ по

раскопке.

Остерегайтесь препятствий, расположенных

на высоте

Любой предмет, находящийся в непосредственной близости

со стрелой, представляет потенциальную угрозу и может

спровоцировать неожиданную реакцию водителя, что

приведет

несчастному

случаю.

Используйте

корректировщика или сигнального оператора для работы

рядом с мостами, телефонными линиями, лесами на рабочей

площадке и прочими препятствиями.

Техника безопасности

ОР000994

1 - 29

Соблюдайте осторожность при работе на

нетвердой поверхности

Работа с тяжелыми грузами на нетвердом, слабом грунте или

неровной пересеченной местности представляет опасность

при работе с грузом и может привести к опрокидыванию и

травмам. Перемещение без груза или с несбалансированным

грузом может быть также опасно.

При изменении температур опасайтесь темных и влажных

участков при работе или при прохождении по мерзлой почве.

Остерегайтесь ям, выступов и прочих неустойчивых

поверхностей. Остановите работу и установите подложку или

блокировку при необходимости проведения работ на

неустойчивой поверхности.

Используйте блокировку из твердой

подложки

Не опирайтесь на подъемный домкрат и прочие опоры, не

отвечающие требованиям при выполнении работ.

Заблокируйте колеса спереди и сзади для предотвращения

движения.

Работы по раскопке под выступами

Работы по раскопке под выступами опасны. Выступы могут

обрушиться на оператора сверху и привести к серьезным

повреждениям и смерти. Переместитесь на другую площадку

для работ по раскопке до образования наклонных выступов.

Соблюдайте границы высоты и радиуса действий погрузчика

и планируйте работу заранее. Припаркуйте погрузчик вдали

от выступов до прекращения работы.

Работы по раскопке под погрузчиком

Работы по раскопке под погрузчиком опасны. Земля может

обрушиться. Это может привести к опрокидыванию

погрузчика, что в свою очередь приведет к серьезным

повреждениям и смерти водителя. Для работы рядом с

глубокими ямами, канавами и вдоль высоких стен могут

Рисунок 18

потребоваться опоры, особенно после сильных дождей и

весенней оттепели.

Следите за появлением людей в рабочей

зоне

При загрузке грузовика вы всегда должны знать, где

находится водитель.

Не производите загрузку через кабину грузовика, даже если

водитель находится в безопасном месте. Любое другое лицо

может находиться в кабине по какой-либо причине. Не

работайте в условиях, когда есть риск не заметить

Рисунок

проходящих мимо людей.

Снизьте скорость рабочего цикла и скорость при

передвижении в зонах интенсивного движения и в

населенных пунктах. Используйте общепринятые сигналы для

того, чтобы каждый член рабочей команды мог предупредить

водителя о необходимости замедлить или приостановить

работу

при

приближающейся

опасности.

Техника безопасности

ОР000994

1 - 30

Знайте и соблюдайте местные нормы

Органы власти могут потребовать наличия минимального

уровня страхового покрытия, разрешения на производство

работ, сертификации, физических ограждений вокруг рабочей

площадки и сокращения периода рабочего времени. В

соответствии с местными требованиями в отношении

оборудования для проведения определенных видов работ

могут существовать нормы, директивы, стандарты и

ограничения, которые необходимо выполнять. Выясните и

выполняйте все местные нормативы, которые могут

относиться к факторам опасности, находящимся под землей,

и линиям электропередач.

Никогда

не

используйте

эфирное

вспомогательное пусковое устройство

Электрический коллекторный нагреватель используется при

холодном запуске. Элементы белого каления могут привести

к детонации эфира или другой пусковой жидкости, вызывая

повреждения.

Соблюдайте общие правила техники

Рисунок 20

безопасности

Только обученный и уполномоченный персонал, хорошо

знающий процедуры обеспечения безопасности, может быть

допущен к эксплуатации, техническому и сервисному

обслуживанию погрузчика. Система передачи информации и

сигналы рукой должны быть понятны всем.

Техника безопасности

ОР000994

1 - 31

Обеспечьте хорошую видимость

Остерегайтесь приближения к обрыву.

Используйте машину только по назначению. Использование

машины для других целей приведет к отказам в работе.

Для получения полного обзора необходимо:

 При работе в темноте прикрепить рабочее освещение и

передний свет к машине. При необходимости установите

освещение на рабочей площадке.

 Прекратите работу при плохой видимости, в туман,

изморозь, снег или дождь. Подождите улучшения условий

видимости до того уровня, при котором водитель не будет

испытывать проблем.

 Очистите стекла и линзы осветительных приборов от

грязи и пыли. Прекратите работу, если осветительные

приборы, стекла или зеркала необходимо очистить или

отрегулировать.

Для того чтобы не ударить рабочее оборудование:

 При работе в туннелях, на мостах, под линиями

электропередач, при парковке машины или при

производстве других операций в местах, ограниченных по

высоте, будьте очень внимательны для того, чтобы не

ударить ковш или другие детали.

 Для того чтобы избежать столкновения, управляйте

машиной с безопасной скоростью при работе в

ограниченных пространствах, в помещении и в

переполненных районах.

 Не проносите ковш над головами работников и над

отсеком водителя самосвала.

Оградите

«точки защемления»

- будьте

внимательны при движении задним ходом

Используйте сигнального оператора в районах с интенсивным

движением и на площадках, где затруднен обзор, в том числе

при движении задним ходом.

Любой человек, находящийся рядом с колесами или

рабочими агрегатами, может попасть между движущимися

частями машины.

Не позволяйте кому-либо передвигаться на частях машины

или навесном оборудовании, в том числе, на любой детали

Рисунок 21

кабины водителя.

Техника безопасности

ОР000994

1 - 32

Эксплуатируйте машину с осторожностью в

снег, на льду и при очень низких

температурах

В очень холодную погоду, на льду избегайте резких движений

и остерегайтесь даже очень небольших уклонов. Машина

может легко наклониться на одну сторону.

Снегонакопление

может

скрывать

или

прятать

потенциальные факторы опасности. Будьте осторожны при

эксплуатации машины и при использовании машины для

очистки снега.

Необходимо в течение короткого периода времени прогреть

двигатель для предотвращения малой подвижности и

снижения производительности. Встряхивающие удары и

динамическая нагрузка, вызванные ударом или опусканием

стрелы или навесного оборудования могут привести к

сильному стрессу в очень холодных температурах. Снижение

рабочего цикла и рабочей нагрузки может быть необходимо.

При повышении температуры замороженные поверхности

могут размягчиться, и ход машины может стать

неустойчивым.

В холодную погоду не прикасайтесь к металлическим

поверхностям голыми руками. Если вы прикоснетесь к

металлической поверхности в очень холодную погоду, кожа

может примерзнуть к металлической поверхности.

Парковка машины

Избегайте внезапных остановок. Не паркуйте машину в том

месте, где вы закончили работы в конце рабочего дня.

Заранее планируйте расположить машину так, чтобы она

стояла на твердой, ровной поверхности вдалеке от дорожного

движения, высоких стен, краев отвесных скал, а также в

любой зоне, где может накапливаться вода, или рядом со

сливом воды. Если парковка на наклонной поверхности

неизбежна, заблокируйте колеса для того, чтобы погрузчик не

двигался. Опустите ковш и другое рабочее оборудование в

нижнее положение или поставьте их на ночь на опорную

подушку. Необходимо предотвратить любую возможность

непреднамеренного или случайного движения.

При парковке на дорогах общего пользования оградите

погрузчик, обеспечьте наличие флажковой сигнализации,

знаков и освещения, а также всех прочих необходимых

ограждений для того, чтобы проезжающие машины могли

четко видеть запаркованный погрузчик. Паркуйте машину так,

чтобы сама машина, флажковая сигнализация и ограждения

не мешали движению.

Техника безопасности

ОР000994

1 - 33

Выключение системы управления

После того, как ковш был опущен в положение для ночного

хранения, подверните все выключатели и рычаги управления

в положение

«ВЫКЛ». Поставьте стояночный тормоз в

положение

«ПРИМЕНИТЬ». Стояночный тормоз включен.

Поверните выключатель управления в положение

«БЛОКИРОВКА». Это отключит рычаг управляющего клапана

(джойстик). Поверните ключ зажигания в положение «ВЫКЛ»

и вытащите ключ из замка.

Включите все блокирующее охранное оборудование, которое

может быть установлено на машине.

ВАЖНО

При необходимости выполнения работ по техническому

обслуживанию гидравлической системы убедитесь, что

аккумуляторы системы хранят жидкость под давлением

после выключения системы. Для того, чтобы стравить

гидравлическое давление, приведите в действие орган

управления при заглушенном двигателе до тех пор, пока

давление не будет полностью стравлено.

Не позволяйте никому кататься на навесном

оборудовании

Не позволяйте никому кататься на навесном оборудовании,

таком как ковш, дробилка, грейфер или грейферный ковш.

Рисунок

Человек может упасть и получить серьезные травмы.

Техника безопасности

ОР000994

1 - 34

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

Используйте предупредительный ярлык во

время работ по техническому обслуживанию

Рисунок 23

Предупредите остальных о проведении работ по

техническому или сервисному обслуживанию при помощи

предупредительного ярлыка на органах управления в кабине

водителя и на прочих узлах машины, если это необходимо.

Предупредительные ярлыки имеются в наличии у

дистрибуторов компании DOOSAN. См. Рисунок 23.

Чистка перед осмотром и техническим

обслуживанием

Вымойте машину перед осмотром и техническим

обслуживанием. Это предотвратит попадание грязи в машину

и обеспечит безопасность во время технического

обслуживания.

Если осмотр и техническое обслуживание проводятся на

грязной машине, представляется сложным обнаружить

источник проблемы. Также существует опасность попадания

грязи в глаза, потери равновесия и получения травмы.

Рисунок 24

При мойке машины выполните следующие процедуры:

 Наденьте обувь с нескользящей подошвой для того, чтобы

не поскользнуться и не упасть на мокрой поверхности.

 Наденьте защитные очки и одежду при мойке машины

водой под высоким давлением.

 Остерегайтесь соприкосновения с водой под высоким

давлением, так как она может нанести травму, и грязь

может попасть вам в глаза.

 Не направляйте воду непосредственно на электрические

детали

(датчики, кабели)

(1, Рисунок

24). Если вода

попадет в электрическую систему, это приведет к

неисправной и аварийной работе.

Соберите инструмент и молотки, которые лежат на рабочем

месте, протрите их от смазочных веществ, масла и прочих

скользких веществ. Очистите рабочее место так, чтобы можно

было безопасно выполнять необходимые операции. Если

рабочее место грязное, вы можете упасть или

поскользнуться,

что

приведет

травмам

Техника безопасности

ОР000994

1 - 35

Инструмент, отвечающий требованиям

Используйте только тот инструмент, который подходит для

работы. Использование поврежденного, низкокачественного,

бракованного и самодельного инструмента приведет к

телесным повреждениям. Существует опасность, что осколки

от резца со смятой головкой и топора попадут вам в глаза и

Рисунок 25

приведут к слепоте.

Использование освещения

При проверке топлива, масла, электролита аккумулятора,

стеклоомывающей жидкости всегда используйте освещение с

невзрывоопасными

характеристиками.

Если

такое

оборудование не используется, есть риск взрыва.

Проведение работ в темном месте без освещения может

Рисунок 26

привести к травмам, поэтому всегда пользуйтесь

освещением.

Даже если работы проводятся в темном месте, никогда не

используйте зажигалку или факел вместо освещения.

Существует риск возникновения пожара. Также существует

риск, что аккумуляторный газ может воспламениться и

привести к взрыву.

Предотвращение возгорания и взрыва

Все виды топлива, большая часть смазочных веществ и

Рисунок

охлаждающие жидкости легко воспламеняемы. Утечка

топлива или разлив топлива на горячие поверхности и

электрические детали может привести к возгоранию.

Храните все виды топлива и смазочных веществ в

надлежащим образом маркированных емкостях и вдали от

доступа неуполномоченных лиц.

Храните промасленные тряпки и любой воспламеняемый

материал в защитном контейнере.

Не курите во время заправки топлива в машину и когда вы

находитесь в зоне для заправки.

Не курите в помещениях для зарядки аккумулятора и в

помещениях, где находится воспламеняемый материал.

Очистите и затяните все электрические контакты. Ежедневно

проверяйте электропроводку на предмет ослабленных и

потертых проводов. Затяните все электрические провода

перед эксплуатацией машины. Почините все потертые

провода перед эксплуатацией машины.

Уберите все воспламеняемые материалы до того, как они

накопятся в машине.

Не производите сварочные работы на трубах или трубках,

содержащих горючие жидкости.

Техника безопасности

ОР000994

1 - 36

Перед сваркой и перед газовой резкой труб и трубок

тщательно вымойте их невоспламеняемым растворителем.

Предотвращение ожогов

При проверке уровня охлаждающей жидкости в радиаторе

заглушите двигатель, дайте двигателю и радиаторы остыть, а

затем проверьте бак регенерации охлаждающей жидкости.

Если уровень охлаждающей жидкости в баке регенерации

охлаждающей жидкости находится около верхней границы, в

радиаторе достаточно охлаждающей жидкости.

Постепенно ослабьте крышку радиатора для того, чтобы

стравить внутреннее давление до снятия крышки радиатора.

Если уровень охлаждающей жидкости в баке регенерации

охлаждающей жидкости находится под нижней границей,

добавьте охлаждающую жидкость.

Кондиционер системы охлаждения содержит щелочь. Щелочь

может привести к телесным травмам. Не допускайте контакта

щелочи с кожей, попадания в глаза и ротовую полость.

Узлы системы охлаждения должны остыть до того, как вы

произведете слив жидкости из системы охлаждения.

Рисунок

Горячее масло и узлы могут привести к телесным

повреждениям. Не допускайте контакта горячего масла и

компонентов с кожей.

Снимите крышку фильтра маслобака только после остановки

двигателя. Убедитесь, что крышка фильтра маслобака остыла

до того, как снять ее голыми руками. Снимайте крышку

фильтра маслобака медленно для того, чтобы стравить

давление.

Стравите давление полностью из масляной гидросистемы,

топливной системы и системы охлаждения до отсоединения

линий, фитингов и других деталей.

Аккумуляторы выпускают воспламеняющиеся пары, которые

могут взорваться.

Не курите при проверке уровня электролита в аккумуляторе.

Электролит

- это кислота. Электролит может привести к

телесным

повреждениям. Не допускайте попадания

электролита на кожу и в глаза.

Всегда надевайте защитные очки при работе с

аккумулятором.

Ремонт с применением сварки

Ремонтные работы с применением сварки должны

проводиться в правильно оборудованном месте. Сварка

должна производиться квалифицированным сварщиком. Во

время сварочных работ существует опасность образования

газа, возникновения пожара и удара электрическим током. Не

допускайте неквалифицированного работника к сварочным

работам.

Квалифицированный сварщик проводит следующие

операции:

 Для предотвращения взрыва аккумулятора отсоедините

клеммы аккумулятора и извлеките аккумулятор.

Техника безопасности

ОР000994

1 - 37

 Для предотвращения образования газа удалите краску с

места сварки.

 Если гидравлическое оборудование, трубы и детали,

расположенные рядом, нагреваются, образуется

воспламеняемый газ или взвесь и существует опасность

ее воспламенения. Никогда не нагревайте эти узлы для

того, чтобы избежать возгорания.

 Не производите сварочных работ на трубах или трубках,

содержащих воспламеняемые жидкости. Не производите

газовую резку труб или трубок, которые содержат

Рисунок 29

воспламеняемые жидкости. Перед сваркой или газовой

резкой труб или трубок тщательно очистите их при

помощи невоспламеняемого растворителя.

 Если на резиновые шланги и трубы под давлением

воздействует тепло, они могут разорваться, поэтому их

необходимо накрыть огнестойким покрытием.

 Наденьте защитную одежду.

 Обеспечьте хорошую вентиляцию.

 Уберите все воспламеняемые предметы и обеспечьте

наличие огнетушителя.

Рисунок 30

Меры безопасности при демонтаже,

установке

хранении

навесного

оборудования

Перед демонтажем или установкой навесного оборудования

выберите бригадира.

Не подпускайте неуполномоченных лиц к машине и

навесному оборудованию.

Поместите навесное оборудование, которое было

демонтировано с машины, в безопасное место, чтобы оно не

упало.

Установите

ограждение

вокруг

навесного

оборудования и примите необходимые меры для ограничения

доступа неуполномоченных лиц.

Меры безопасности при эксплуатации

машины

При проведении работ по техническому обслуживанию

машины, очистите и уберите площадку вокруг вас для того,

чтобы не упасть. Всегда выполняйте следующие действия:

 Не разливайте масло и смазочные вещества.

 Не разбрасывайте инструмент.

 Смотрите под ноги при ходьбе.

Никогда не спрыгивайте с машины. Когда вы заходите в

машину или выходите из нее, пользуйтесь ступеньками и

поручнями и поддерживайте трехточечный контакт (обе ноги и

одна рука или обе руки и одна нога) с поручнями и

ступеньками для обеспечения надежной поддержки.

Если

необходимо,

наденьте

защитную

одежду.

Техника безопасности

ОР000994

1 - 38

Для того, чтобы избежать травмы от проскальзывания и

падения при работе с предохранительным кожухом или

покрытием, не ходите по узлам, а только по специальной

дорожке для осмотра, вымощенной нескользящим покрытием.

Блокировка смотровых крышек

При проведении технического обслуживания с открытыми

смотровыми крышками надежно заблокируйте их стопорной

пластиной.

При проведении технического обслуживания с открытой, но

не заблокированной смотровой крышкой существует

опасность того, что она неожиданно закроется и нанесет

травму при порыве ветра.

Предотвращение ушибов и порезов

Работы должны производиться, как минимум, двумя людьми

при проведении сервисного обслуживания с запущенным

двигателем. Один человек должен находиться в кресле

водителя для работы с органами управления или остановки

машины и отключения двигателя.

Если других указаний нет, не пытайтесь провести регулировку

во время движения машины и работы двигателя.

Держитесь вдалеке от вращающихся деталей и движущихся

частей.

Уберите предметы от вращающихся лопастей вентилятора.

Лопасти вентилятора могут разбросать предметы или

разрезать их.

Не используйте запутанный или перетертый трос. Наденьте

перчатки для работы с тросом.

Если вы ударите по стопорному штифту, он может вылететь.

Ослабленный стопорный штифт может травмировать

персонал. Убедитесь, что вокруг нет людей, когда вы

ударяете по штифту. Для того, чтобы не повредить глаза,

надевайте защитные очки при работе со стопорным штифтом.

При ремонте или работе, проводимой в

одиночку, не запускайте двигатель

Работы должны производиться, как минимум, двумя людьми

при проведении сервисного обслуживания с запущенным

двигателем. Один человек должен находиться в кресле

водителя для работы с органами управления или остановки

машины и отключения двигателя.

Всегда

используйте

отвечающие

требованиям опоры и блокировку для

оборудования

Не оставляйте груз и перевозимое оборудование в

подвешенном состоянии. Опустите их на землю до того, как

вы выйдите из кресла водителя. Не используйте полые,

треснутые,

неустойчивые

качающиеся опоры.

Техника безопасности

ОР000994

1 - 39

Не работайте под оборудованием, удерживаемым только

подъемным домкратом.

Не производите работы на горячем

двигателе, горячей системе охлаждения и

гидравлике

Подождите, пока двигатель охладится после нормальной

работы. Запаркуйте погрузчик на твердой, ровной

поверхности и опустите все оборудование на землю до

выключения и отключения органов управления. При

необходимости замены машинного масла, масла коробки

передач и прочих жидкостей подождите, пока температура

жидкости не опустится до среднего значения до того, как

снять сливную пробку.

ПРИМЕЧАНИЕ: Масло легче слить полностью, если оно

теплое. Не сливайте жидкости, температура которых

превышает 95°С

(230°F), но и не допускайте полного

охлаждения.

Техника безопасности

ОР000994

1 - 40

Требуется регулярная замена уплотнений

гидравлического цилиндра

Проверяйте регулярно скорость ухудшения параметров

цилиндра. Комплекты уплотнений имеются в наличии у

компании DOOSAN.

В гидравлических линиях под высоким

давлением может быть большое количество

энергии

При ударе гидравлических линий камнем, препятствием,

находящимся в воздухе, и при воздействии прочих факторов

риска рабочей площадки они могут взорваться. Могут быть

необходимы дополнительные защитные устройства.

НИКОГДА не подвергайте шланги ударам, не перегибайте их

и не задевайте их во время работы.

Перед проверкой радиатор и емкости

необходимо охладить

Заглушите двигатель и дайте температуре понизиться до

Рисунок 31

проведения работ по сервисному обслуживанию радиатора

двигателя и бака для гидравлической жидкости. Оба узла

оснащены рычагами воздуховода для выпуска повышенного

давления воздуха. Нажмите на рычаги до того, как снимать

крышки и ОТКРУТИТЕ КРЫШКИ МЕДЛЕННО до того, как их

снять.

Техника безопасности

ОР000994

1 - 41

Меры предосторожности при обращении с

линиями высокого давления, трубками и

шлангами под высоким давлением

При осмотре и замене труб и шлангов высокого давления,

убедитесь, что из контура выпущено давление. Если вы не

выпустите давление, это может привести к серьезным

травмам.

Всегда выполняйте следующие процедуры:

 Наденьте защитные очки и кожаные перчатки.

 Утечку жидкости из гидравлических шлангов или узлов под

давлением нелегко увидеть, но масло под давлением

может проникнуть на кожу и привести к серьезной травме.

Всегда используйте плашку или картон для проверки

наличия утечки гидравлической жидкости. Никогда не

проверяйте руками и пальцами.

Страница

 Не сгибайте линии высокого давления. Не ударяйте по

линиям с высоким давлением. Не устанавливайте

перегнутые, поврежденные линии, трубки и шланги.

 Убедитесь в правильности установки хомутов, защитных

устройств и тепловых экранов для предотвращения

вибрации, трения о другие части и избыточного

образования тепла во время эксплуатации.

- Если обнаружено следующее, замените деталь.

- Повреждение или утечка из конца шланга.

- Износ, повреждение, порезы оболочки, воздействие

усиливающего слоя проводов.

- Оболочка местами вздута.

- В движущихся частях трубы есть перегибы и царапины.

- В оболочке есть посторонние материалы.

- Конец шланга деформирован.

ПРИМЕЧАНИЕ: См. дополнительные требования в

документе

«Ограничения по сроку эксплуатации

применяемого шланга» (Европейский стандарт ISO 8331,

EN982CEN),

стр.

4-82.

Техника безопасности

ОР000994

1 - 42

Немедленно обратитесь за медицинской

помощью при попадании масла под

давлением на кожу.

ВНИМАНИЕ

Если вы не немедленно не обратитесь за медицинской

помощью, это может привести к гангрене или другим

серьезным повреждениям тканей.

Используйте

подходящие

запасные

крепежные элементы, затянутые должны

образом

См. раздел «Общее техническое обслуживание» заводской

инструкции для получения информации о крутящем моменте

затяжки, рекомендуемых составах для уплотнения и всегда

используйте правильные детали.

Слабое или неправильное крепление может сильно ослабить

узлы.

Детали, критичные с точки зрения

безопасности, требуют регулярной замены

Производите замену следующих деталей, которые могут

воспламениться, при появлении признаков износа, или через

определенные интервалы времени, независимо от того,

видим износ или нет:

 Гибкие шланги топливной системы, шланг сливного

отверстия и заливную крышку для топлива.

 Шланги гидравлической системы, особенно выпускной

трубопровод насоса и передний и задний отводные

шланги насоса.

 Кронштейны крепления, хомуты прокладки кабеля и

шлангов необходимо затянуть. Прокладка шлангов

должна иметь плавные изгибы.

Техника безопасности

ОР000994

1 - 43

Утилизируйте все масла и жидкости на

основе нефти должным образом

Физический контакт с использованным моторным маслом

может быть опасен для здоровья. Вовремя вытирайте руки и

смывайте остатки жидкостей.

Использованное моторное масло

- это загрязнитель

окружающей среды. Его можно утилизировать только на

специальных предприятиях по утилизации отходов. Для того,

Рисунок 33

чтобы избежать загрязнения окружающей среды, выполняйте

следующие операции:

 Не спускайте использованное масло в канализационную

систему, в реки и т.д.

 Храните масло, слитое из машины, в контейнерах. Не

сливайте масло на землю.

 Соблюдайте соответствующие законы и нормативные

акты при утилизации ядовитых материалов, таких как

масло, топливо, растворитель, фильтры и аккумуляторы.

Проверяйте давление в шинах и их

состояние

Поддерживайте давление в шинах, но не допускайте

перекачки шин. Ежедневно производите осмотр колес и шин.

При накачивании шин выполняйте процедуры, описанные в

разделе

«Техническое

обслуживание»,

используя

удлинители, которые дают вам возможность не стоять перед

шиной или над ней.

Не меняйте шину, если у вас нет соответствующего опыта и

оборудования.

ПРИМЕЧАНИЕ: См. раздел «Рекомендованное давление в

шинах» на странице 4 - 103.

Техника безопасности

ОР000994

1 - 44

Сокращение риска повреждений или смерти

от стрелы и ковша

ОПАСНОСТЬ

При эксплуатации машины и при ремонтных работах

уберите всех посторонних лиц из зоны проведения работ

и ремонтной зоны. Рабочий и обслуживающий персонал

должны соблюдать осторожность при работе с машиной,

особенно рядом со стрелой и ковшом.

Рисунок 34

Неожиданное падение передней конструкции может

привести к травме или смерти.

1. При эксплуатации машины не позволяйте людям

находиться в зоне проведения работ. Неожиданное

падение передней конструкции из-за неисправности

шланга может привести к повреждениям и смерти.

2. При остановке и парковке машины опустите переднюю

конструкцию на землю. Если этого не сделать,

Рисунок

неожиданное падение передней конструкции в результате

отказа шланга может привести к травмам и смерти.

Техника безопасности

ОР000994

1 - 45

3. При ремонте и осмотре машины с поднятой передней

конструкцией

крепко

зафиксируйте

переднюю

конструкцию. При установке опорной конструкции

убедитесь, что она может выдержать этот груз.

Грузы под высоким давлением между конструкцией

стрелы и опорой могут привести к тому, что опора

проскользнет, а стрела упадет, вызвав травмы и смерть.

Тщательно выбирайте место расположения опоры и

опорной конструкции.

Необходимо использовать опорную конструкцию при

отсоединении шлангов трубы и других механических

Рисунок

деталей, которые относятся к передней конструкции.

Масло под высоким давлением можно выпустить из

переднего цилиндра для того, чтобы стравить статическое

давление и силу. Внезапное перемещение груза в

передней структуре может привести к обрушению стрелы,

травмам и смерти.

ВНИМАНИЕ

Масло под давлением может попасть на кожу и привести

к серьезным травмам.

Техника безопасности

ОР000994

1 - 46

АККУМУЛЯТОР

Предотвращение риска при работе с

аккумулятором

Электролит аккумулятора содержит разбавленную серную

кислоту.

Аккумуляторы вырабатывают водород в

газообразном состоянии. Водород в газообразном состоянии

крайне взрывоопасен. Ошибки при работе с водородом могут

привести к серьезным травмам и воспламенению. Для того,

чтобы избежать проблем, выполняйте следующее:



Не курите и не подносите источники огня к аккумулятору.



При работе с аккумулятором ВСЕГДА надевайте

защитные очки и резиновые перчатки.



Если вы пролили электролит аккумулятора на себя или на

одежду, немедленно промойте этот участок водой.



Если электролит из аккумулятора попал вам в глаза,

немедленно промойте их большим количеством воды и

обратитесь за медицинской помощью.



Если вы проглотили электролит аккумулятора, выпейте

большое количество воды или молока, сырое яйцо или

растительное масло. Позвоните врачу или в отделение

профилактики отравлений немедленно.

Рисунок 37



Для очистки верхней поверхности аккумулятора

протирайте его чистой влажной тканью. Не используйте

бензин, растворитель и другие органические растворители

или порошки.



Плотно закройте крышки аккумулятора.



Взрывоопасный газ аккумулятора может взорваться от

искры от случайного соприкосновения или статического

разряда. Выключите все переключатели и заглушите

двигатель при работе с аккумулятором. Плотно затяните

клеммы аккумулятора. Контакт между незатянутой

клеммой и зажимом может привести к возникновению

искры.



Если электролит аккумулятора замерз, не заряжайте

аккумулятор и не заводите двигатель от другого источника

энергии. Существует риск возникновения возгорания

аккумулятора.



При зарядке аккумулятора и запуска от другого источника

питания дайте электролиту растопиться и проверьте

аккумулятор на предмет утечки электролита до начала

эксплуатации.



Всегда вынимайте аккумулятор из машины до начала

зарядки.

Техника безопасности

ОР000994

1 - 47

Отсоедините аккумулятор перед сервисным

обслуживанием и электросваркой

Сначала снимите провод с отрицательной клеммы при

отсоединении проводов. При установке аккумулятора сначала

присоедините провод к положительной клемме.

Используйте

переносные

источники

освещения

низкой

теплотворной

способностью

Рисунок

Горячая поверхность оборудования тревожной сигнализации

и переносных источников освещения может привести к

взрыву топливных и аккумуляторных газов.

Пуск от внешнего источника или зарядка

аккумулятора двигателя

Если допущены ошибки при подключении кабеля для питания

от внешнего источника, они могут привести к взрыву или

пожару. Выполняйте следующие процедуры:



Выключите все электрооборудование до подсоединения

проводов к аккумулятору. Это также включает

электрические переключатели на зарядном устройстве и

оборудовании для запуска от внешнего источника.



При запуске от другой машины или транспортного

средства не позволяйте машинам соприкасаться.

Наденьте защитные очки при подсоединении

аккумуляторов.



Аккумуляторный узел

24 В из двух последовательно

соединенных аккумулятора по

12 В имеет провод,

соединяющий одну положительную клемму на одном из

аккумуляторов 12 В с отрицательной клеммой на другом

аккумуляторе. Кабельное соединение стартового

двигателя или зарядного устройства необходимо сделать

между

непоследовательно

подключенными

положительными клеммами и между отрицательными

клеммами внешнего аккумулятора и металлическим

каркасом машины, которую заводят или заряжают. См.

процедуру и иллюстрации на странице 3-8 «Запуск от

вспомогательного аккумулятора».



Сначала подсоедините положительный кабель при

установке кабелей и отсоедините отрицательный кабель

при отсоединении кабелей. Последнее подключение

кабелей на металлический каркас заряжаемой или

запускаемой машины должно находиться как можно

дальше

от

аккумуляторов.

Техника безопасности

ОР000994

1 - 48

БУКСИРОВКА

Меры безопасности при буксировке

Если допущены ошибки при выборе и осмотре троса для

буксировки или метода буксировки, это может привести к

серьезным телесным повреждениям. Всегда выполняйте

следующее:

 Всегда используйте метод буксировки, описанный

настоящим Руководством по эксплуатации и техническому

обслуживанию. Не используйте других методов.

 Наденьте перчатки при работе с тросом.

 Для проведения подготовительных работ для буксировки

используйте двух работников и более, определите

сигналы для использования и четко следуйте сигналам.

 Если двигатель на неисправной машине не запускается и

существуют отказы в работе тормозной системы,

свяжитесь с дистрибутором компании DOOSAN.

 Никогда не проходите между буксирующей и буксируемой

машиной во время буксировки.

 Опасно проводить буксировку на склонах, поэтому

выберите место, где уклон небольшой. Если такого места

нет, проведите работы по сокращению уклона до начала

буксировки.

 При буксировке неисправной машины всегда используйте

трос с достаточным тяговым усилием.

 Не используйте перетертый, перегнутый трос или трос с

потерей диаметра.

Техника безопасности

ОР000994

1 - 49

ПЕРЕВОЗКА

ТРАНСПОРТИРОВКА

Выполняйте местные и федеральные

дорожные нормы

Узнайте местные и федеральные требования к весу, ширине

и длине груза перед проведением подготовительных работ к

транспортировке.

Транспортирующее транспортное средство, трейлер и груз

должны соответствовать

местным распоряжениям,

действующим на предполагаемом маршруте перевозки.

Частичный демонтаж и разборка погрузчика могут быть

необходимы для выполнения требований по перевозке или

соответствия конкретным условиям на рабочей площадке.

См. раздел «Транспортировка» на странице 5-1 настоящего

Руководства по эксплуатации и техническому обслуживанию

для получения информации о погрузке, разгрузке и

буксировке.

Техника безопасности

ОР000994

1 - 50

OP00095

ОРГАНЫ УПРАВЛЕНИЯ

Раздел «Органы управления», представленный настоящим,

состоит из следующих групп:

«Расположение деталей» на странице 2 - 2

«Рабочая зона водителя» на странице 2 - 4

«Пульт рулевого управление и педали» на странице 2 - 5

«Передняя панель инструментов» на странице 2 - 16

«Правостороння панель управления» на странице 2 - 27

«Настройка главного меню» на странице 2 - 42

«Различные положения кабины» на странице 2 - 50

«Эксплуатация обогревателя и кондиционера» на

странице 2 - 54

«Магнитола/CD-проигрыватель

(дополнительно)» на

странице 2 - 59

10. «Регулировка кресла (стандартная)» на странице 2 - 61

11. «Регулировка кресла (дополнительно)» на странице 2 -

12. «Ремень безопасности» на странице 2 - 65

13. «Дверной запор» на странице 2 - 66

14. «Подлокотник» на странице 2 - 67

15. «Коробка предохранителей/реле» на странице 2 - 68

Каждую группу сопровождает чертеж с координатами точки

или фотография, а также краткое описание каждого органа

управления, переключателя, прибора и клапана.

Индикаторные лампы подсвечивают приборы на панели

управления. Водитель должен следить за давлением в

машине, отображаемом на панели управления, а также за

индикаторными лампами. Эти лампы загораются, только при

возникновении проблемы.

ВНИМАНИЕ

Световая аварийная сигнализация. При включении одной

или нескольких лампочек аварийной сигнализации на

консоли

управления

немедленно

прекратите

эксплуатацию и выключите машину. Найдите и устраните

проблему, перед тем как продолжить работу.

Органы управления

ОР000995

2 - 1

№

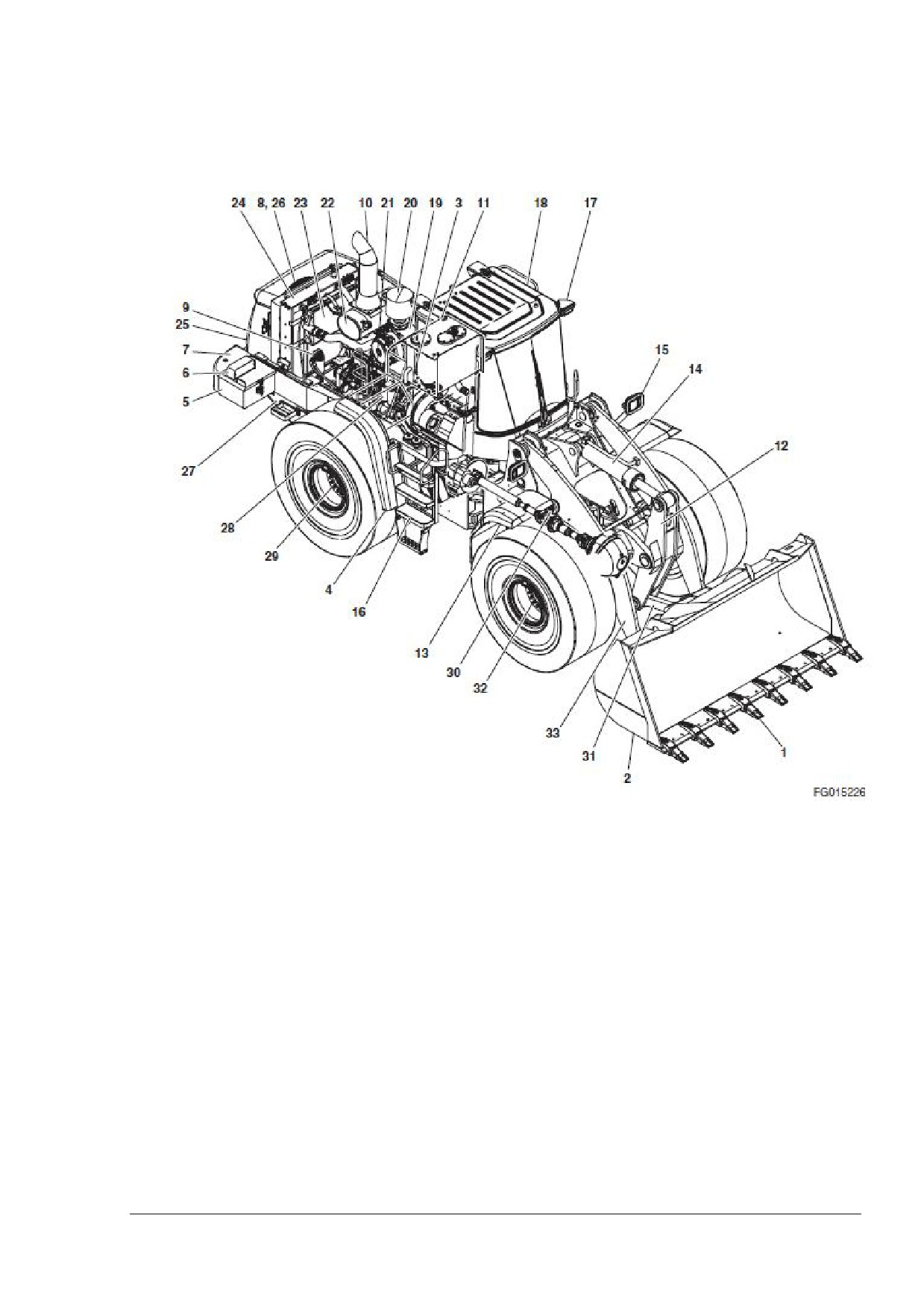

Описание

№

Описание

Зубья ковша

Кабина водителя

Ковш

Воздушный фильтр

Конденсатор кондиционера

Первичный воздухоочиститель

Колпак заднего колеса

воздухозабора двигателя

Аккумуляторный отсек

Двигатель

Задний фонарь

Глушитель

Противовес

Охладитель наддувочного

Двигатель вентилятора

воздуха

Топливный предфильтр

Радиатор

Глушитель выхлопной трубы

Решетка радиатора

Масляный бак

Вентилятор

Рычаг наклона

Топливный бак

Колпак переднего колеса

Топливный фильтр

Цилиндр ковша

Задний мост

Крепление фары

Цилиндр стрелы

Лестница

Перемычка

Рабочее освещение

Передний мост

Стрела погрузчика

Органы управления

ОР000995

2 - 3

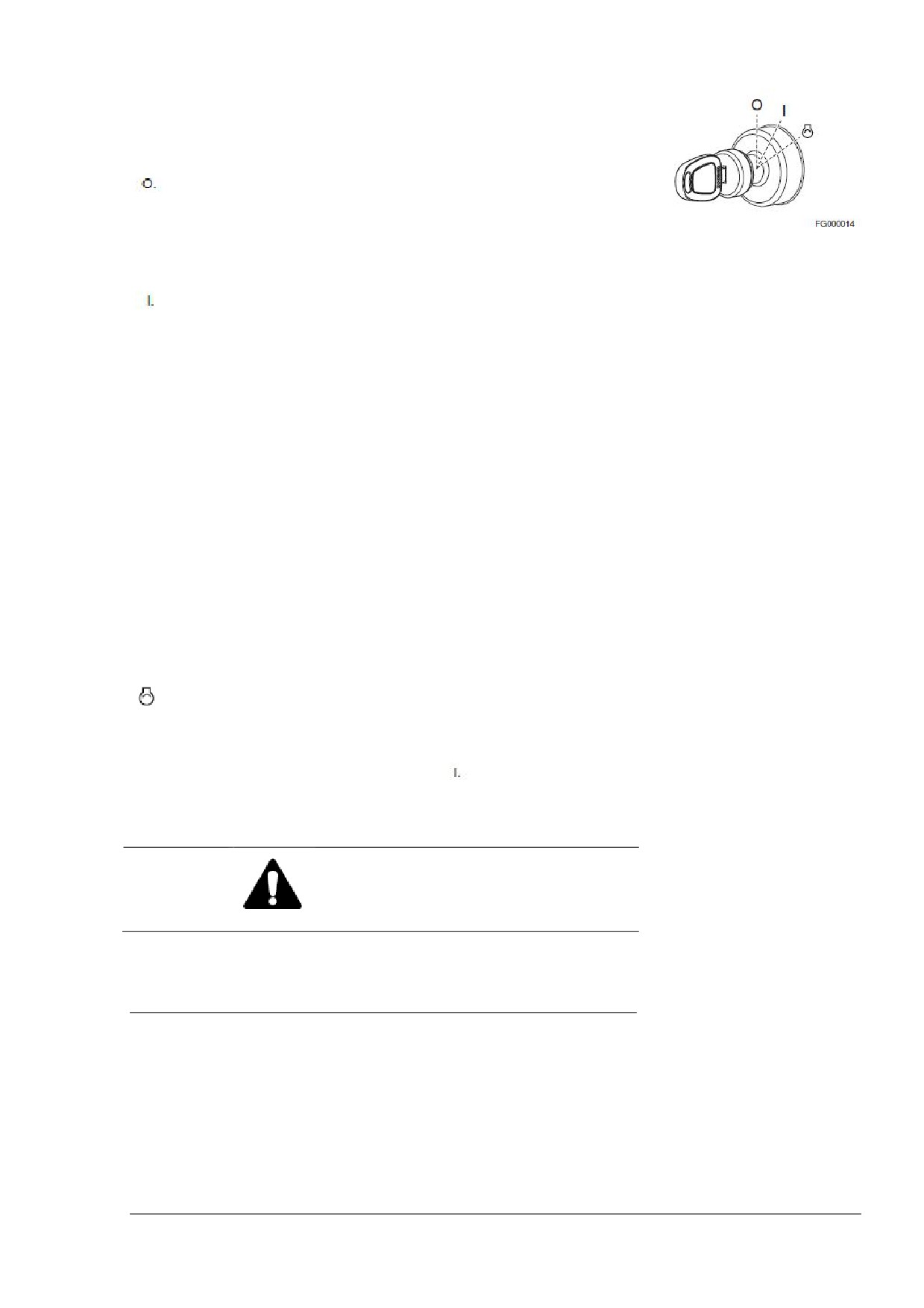

Переключатель стартера

Трехпозиционный переключатель стартера используется для

запуска и отключения двигателя для эксплуатации

оборудования.

Поворот переключателя в это положение

отключает

двигатель

вместе

электрооборудованием. В этом положении

Рисунок 4

двигатель выключен, но внутреннее освещение

кабины и перекачивающий насос топливного

бака (если они имеются в комплекте) работают.

Поворот переключателя в это положение

включает электрооборудование двигателя. При

повороте переключателя в это положение

сверху на панели инструментов загорается

шесть

индикаторных/предупредительных

лампочек приблизительно на

2 секунды.

Сигнальная лампа аккумулятора и сигнальная

лампа давления масла в двигателе

продолжают гореть после того, как остальные

четыре лампы погасли.

ПРИМЕЧАНИЕ:

Индикаторная

лампа

прогрева - Работа цикла прогрева зависит

от температуры охлаждающей жидкости.

Если охлаждающая жидкость двигателя

достаточно холодная, индикаторная лампа

прогрева будет гореть, пока цикл прогрева

двигателя не завершится. Когда цикл

прогрева завершен, индикаторная лампа

погаснет. Когда лампа погасла, включайте

стартер.

При перемещении переключателя в это

положение произойдет холодный запуск

двигателя. Когда двигатель запустится,

отпустите переключатель и дайте ему

вернуться в положение

(ВКЛ). Не держите

переключатель стартера более 15 секунд за

один раз. Это предотвратит повреждение

стартера.

ВНИМАНИЕ

НЕ ИСПОЛЬЗУЙТЕ ВСПОМОГАТЕЛЬНУЮ ЖИДКОСТЬ ДЛЯ

ЗАПУСКА. Система прогрева может вызвать взрыв

вспомогательной жидкости для запуска. Никогда не

используйте вспомогательную жидкость для подогрева.

Органы управления

ОР000995

2 - 6

Комбинированный переключатель

Левосторонний переключатель направления

- при

нажатии рычага вперед включаются левые наружные

указатели поворота и индикаторная лампа

направления на панели инструментов.

Правосторонний переключатель направления

- при

нажатии рычага назад включаются правые наружные

указатели поворота и индикаторная лампа

направления на панели инструментов.

Рисунок 8

ПРИМЕЧАНИЕ: При завершении поворота рычаг

автоматически возвращается в нейтральное

положение. Если он не вернулся в нейтральное

положение, его можно вернуть при помощи руки.

ПРИМЕЧАНИЕ: Сигналы поворота работают с

выключенным стартером.

Переключатель стеклоомывателя - при нажатии на

наружную поверхность рычага активируется насос

омывателя и разбрызгивает жидкость на лобовое

стекло (но только когда он нажат).

ПРИМЕЧАНИЕ: Не включайте стеклоомыватель,

если в бачке стеклоомывателя нет жидкости. При

работе без жидкости моторчик омывателя будет

поврежден. Проверяйте уровень жидкости в бачке

стеклоомывателя и при необходимости добавляйте

жидкость.

ПРИМЕЧАНИЕ: Использование мыльной воды и

синтетических

моющих

средств

вместо

стеклоочищающей жидкости может привести к

повреждению

щетки стеклоочистителя и

лакокрасочного

покрытия.

Используйте

стандартную

стеклоочищающую

жидкость

(SSK703).

Кнопка звукового сигнала - центральная кнопка на

конце рычага активирует сигнал

(только во время

нажатия).

Переключатель стеклоочистителя

- активирует

стеклоочистители

при

вращении

наружной

поверхности рычага.

J: Прерывистый режим - работает каждые 5 секунд.

Рисунок

0: Стоп (Выкл).

I: Режим работы при нормальной скорости.

II: Режим работы при высокой скорости.

Нейтральное положение - нормальный ближний свет.

Переключение на 1 щелчок - мгновенно включает

ближний и дальний свет.

(Рычаг возвращается в

нейтральное положение при отпускании).

Переключение на 2 щелчка - включает дальний свет.

(Рычаг возвращается в нейтральное положение при

отпускании). Для выключения освещения потяните

рычаг снова до второго щелчка.

ПРИМЕЧАНИЕ: Ближний и дальний свет включаются,

только когда переключатель ближнего света находится

в положении «II»

Органы управления

ОР000995

2 - 8

Педаль газа

Контролирует скорость передвижения погрузчика и рабочую

скорость грузозахватной системы.

ПРЕДУПРЕЖДЕНИЕ

Рисунок 10

Чем сильнее нажатие на педаль, тем больше

увеличивается скорость двигателя. Не нажимайте на

педаль больше, чем это необходимо. Это увеличит

расход топлива и сократит ресурс двигателя. В худшем

случае это приведет к серьезному несчастному случаю.

Рычаг регулировки рулевого колеса

Рычаг управления (1, Рисунок 11) используется для того,

Рисунок 11

чтобы настроить рулевое колесо в наиболее удобное

положение для водителя.

Регулировка угла наклона рулевого колеса

Потяните рычаг (1, Рисунок 12) вверх и поверните рулевое

колесо (2, Рисунок 12) до необходимого положения. Потяните

рычаг вниз (угол наклона составляет 21°).

Телескопическая регулировка рулевого колеса

Потяните рычаг (1, Рисунок 12) вверх и поверните рулевое

колесо (2, Рисунок 12) до необходимого положения. Потяните

Рисунок

рычаг вниз (ход составляет 80 мм).

Органы управления

ОР000995

2 - 9

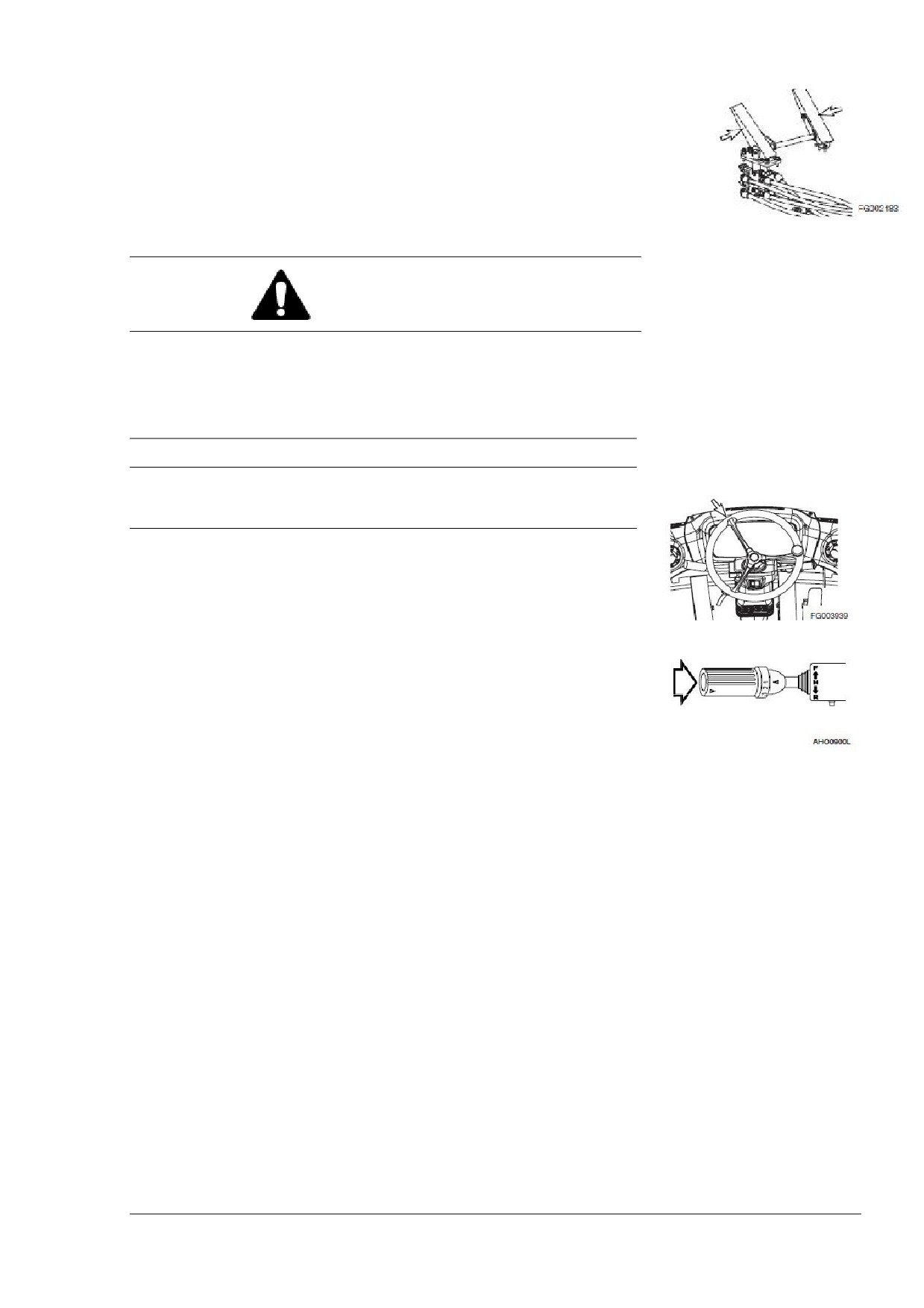

Педаль тормоза

(правая и левая

педали)

Нажатие на педаль тормоза приведет к срабатыванию

тормозной системы погрузчика. Режимы работы педали

тормоза можно переключать между

«РЕЖИМОМ

ТОЛЧКОВОГО ХОДА» и

«РЕЖИМОМ НЕТОЛЧКОВОГО

ХОДА» при помощи переключателя коробки передач (см. стр.

Рисунок 13

2-36).

ПРЕДУПРЕЖДЕНИЕ

При спуске вниз по склону замедляйте ход машины при

помощи педали тормоза и торможения двигателем,

переключаясь на пониженную передачу. Слишком частое

использование педали газа приведет к недостаточному

давлению масла и сложностям при остановке погрузчика.

ВАЖНО

Не используйте педаль тормоза как подставку для ноги.

Это приведет к более быстрому износу тормозного диска

и отказу тормозной системы.

Рулевое колесо

Вращением рулевого колеса производится управление

положением передних колес и определение направление

движения машины.

Переключатель понижения передачи (2

Рисунок 14

штуки)

Когда включена вторая передача нажатие на этот

выключатель приведет к включению первой передачи. Это

поможет водителю провести быстро земляные работы.

ПРИМЕЧАНИЕ: Переключатель понижения передачи

отключен, когда коробка передач находится в нейтральном

Рисунок

положении или кнопка нажата повторно.

Диапазон работы переключателя понижения передачи:

 Автоматический: 2, 3, 4

 Ручной: 2

Органы управления

ОР000995

2 - 10

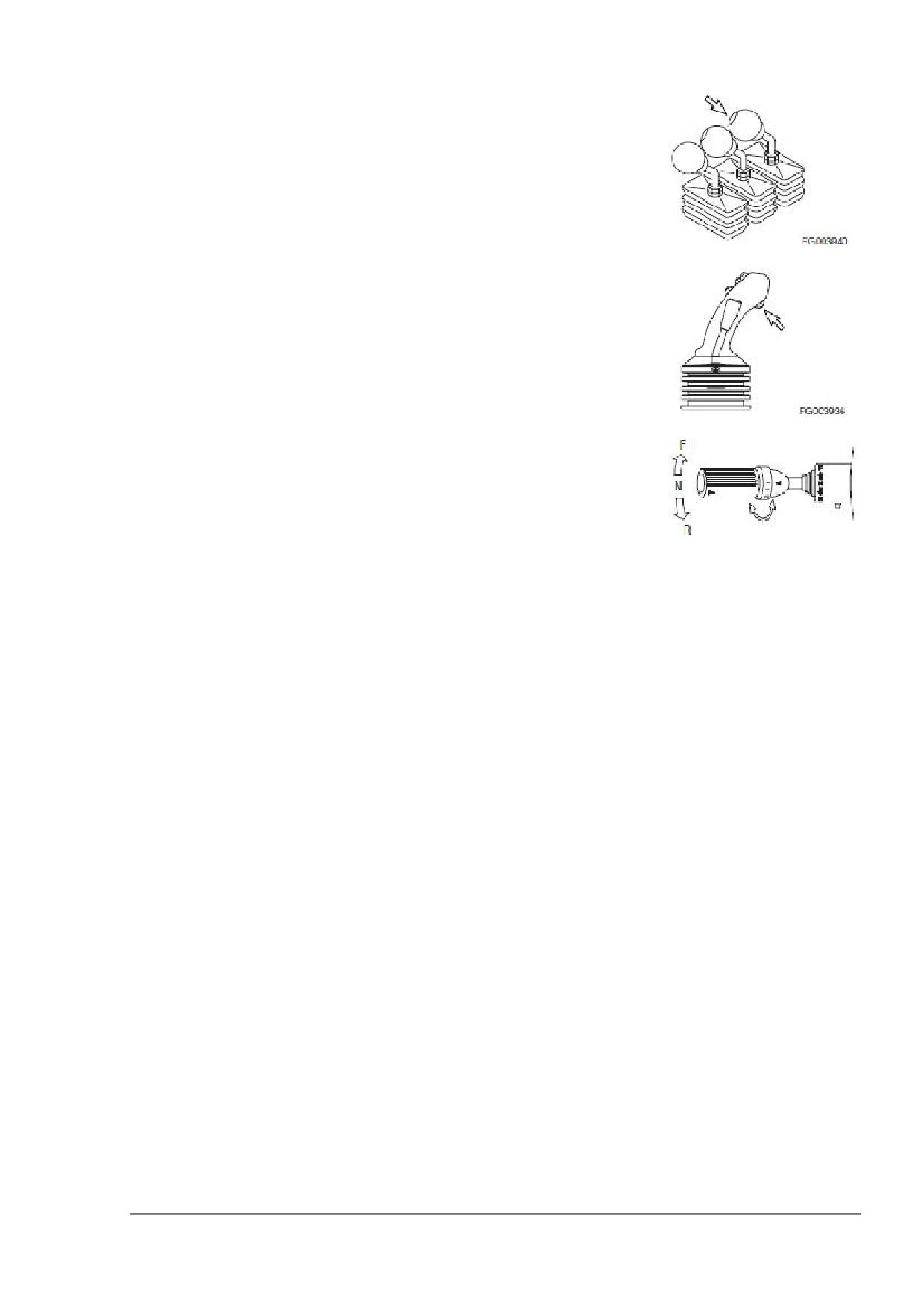

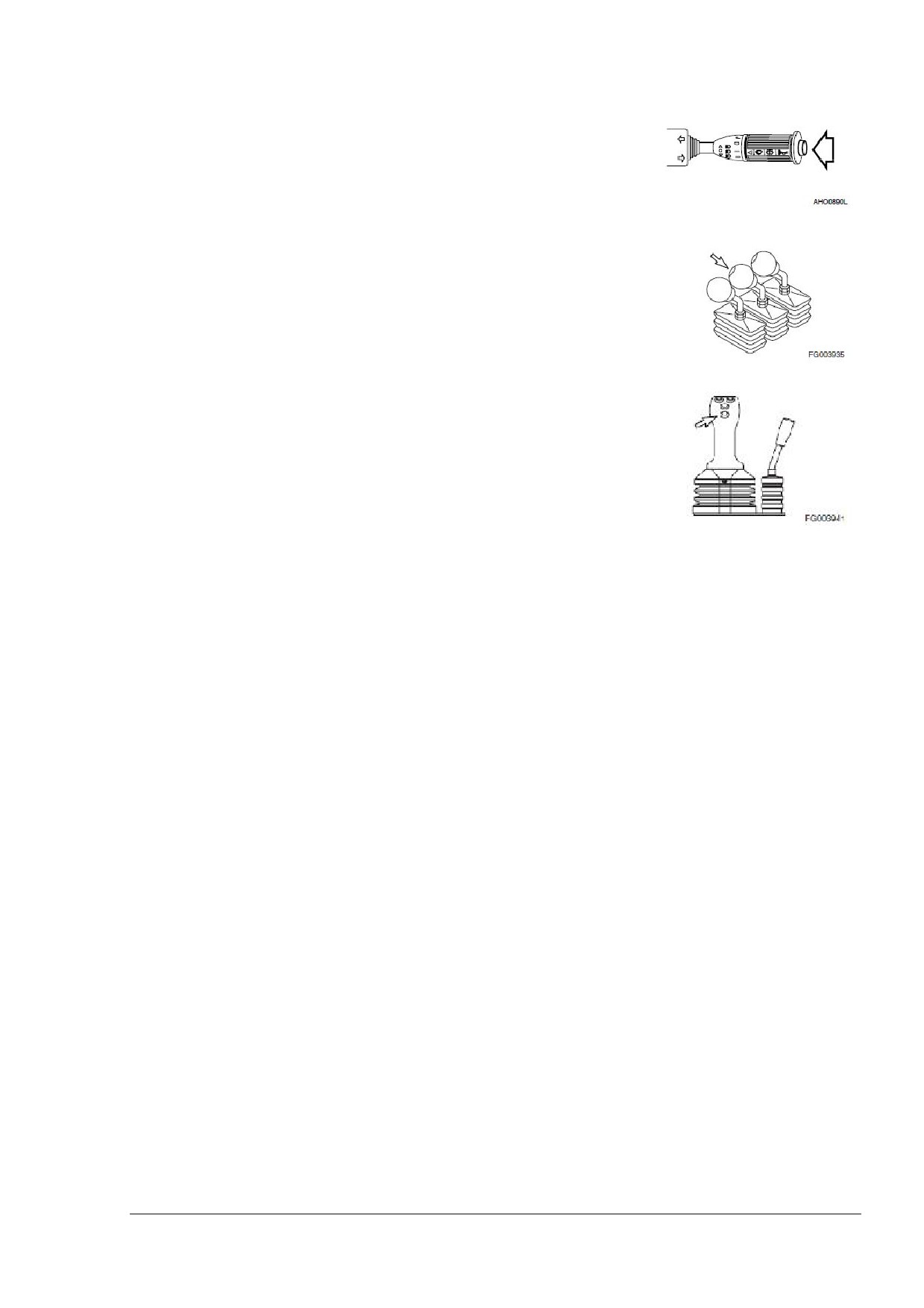

Второй переключатель понижения передачи

(Рисунок

16)

находится на правой кнопке на конце рычага управляющего

клапана (джойстик) (правый из двух рычагов).

Рычаг коробки передач

F: Вперед - При нажатии рычага вперед коробка передач

включает передние передачи: 1,

3 и

4 (если таковая

имеется).

N: Нейтральная - Когда рычаг находится в центральном

Рисунок 16

положении между передним и задним положением, коробка

передач находится в нейтральном положении.

R: Назад

- Когда рычаг нажат в заднем направлении,

включаются 1, 2 и 3 задние передачи.

Вращением переключателя осуществляется переключение

коробки передач между 1, 2, 3 и 4 передачами.

ПРИМЕЧАНИЕ: На панели есть дисплей коробки передач,

который показывает передачу, направление хода, коды

ошибок и активацию автоматического выключателя

Рисунок 17

ускоряющей

передачи

(см.

стр.

2-17).

Рисунок

Органы управления

ОР000995

2 - 11

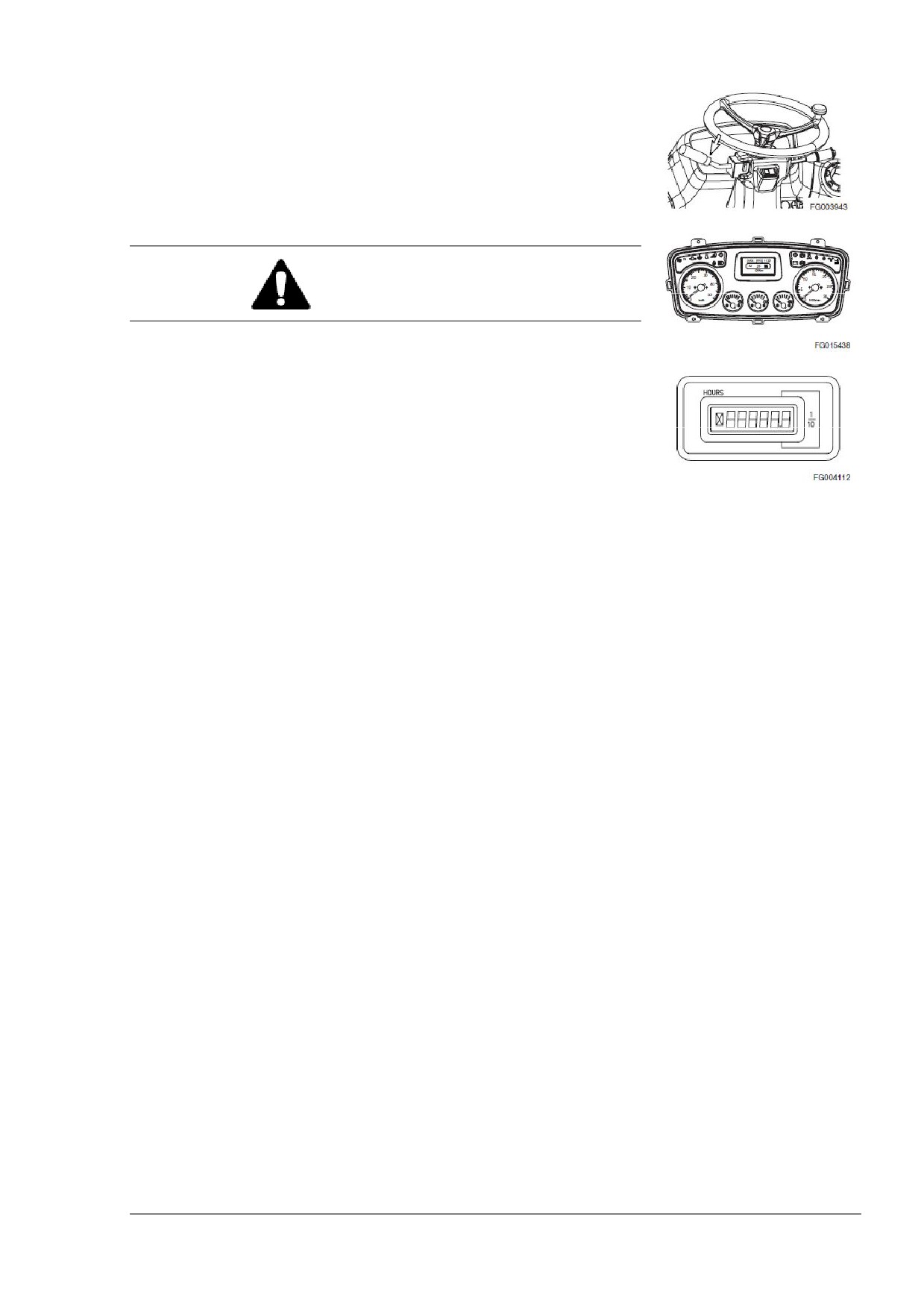

Фиксатор нейтрали коробки передач находится в основании

рычага коробки передач. Этот фиксатор нейтрали коробки

передач блокирует рычаг коробки передач в нейтральном

положении.

N Положение «ФИКСАТОР НЕЙТРАЛИ». Блокирует рычаг

коробки передач в нейтральном положении.

D Положение ХОДА. Позволяет рычагу передвигаться между

Рисунок 19

положениями ВПЕРЕД - НАЗАД.

ПРЕДУПРЕЖДЕНИЕ

«БЛОКИРУЙТЕ» рычаг коробки передач. Когда машина

запаркована, «БЛОКИРУЙТЕ» рычаг коробки передач в

Рисунок 20

НЕЙТРАЛЬНОМ положении для того, чтобы

предотвратить случайное движение машины.

10. Передняя панель управления

См. раздел «Передняя панели управления» на странице 2-16.

11. Счетчик моточасов

ЖК счетчик, который фиксирует общее время. При

Рисунок

запущенном двигателе значок песочных часов мигает каждые

четыре секунды. Он показывает, что счетчик работает.

Органы управления

ОР000995

2 - 12

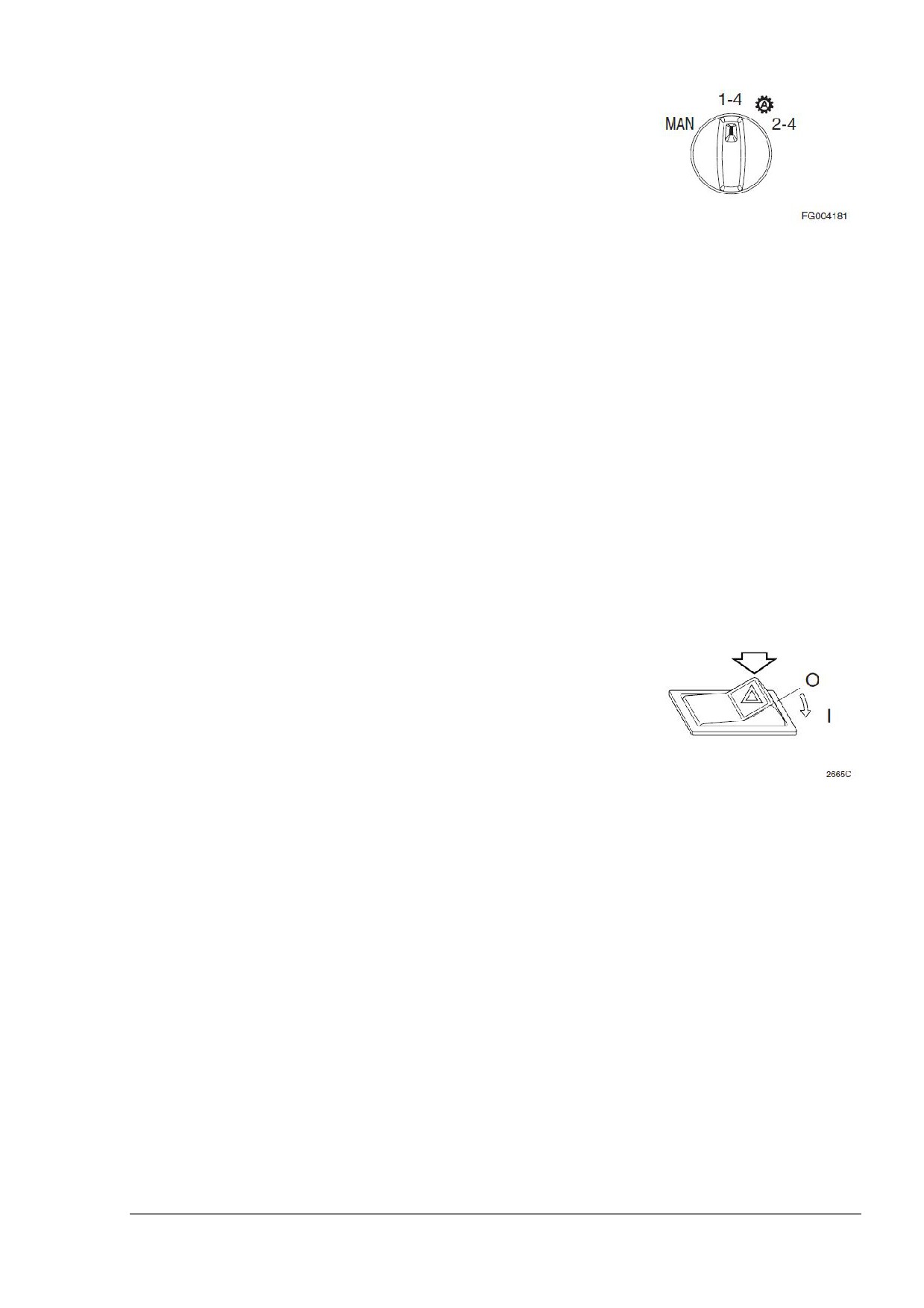

12. Переключатель

выбора

режима

автоматической коробки передач

 Автоматический режим 1 - 4 (рабочий режим)

1) Поверните рычаг передачи в положение 4.

2) Установите

переключатель

режима в

положение «Авто 1 - 4».

3) Выберите передачу направления и нажмите на

Рисунок 22

педаль газа.

4) Повышение и понижение передачи происходит

автоматически между 1, 2, 3 и 4 передними

передачами и 2, 3, 4 задними передачами.

5) Использовать

функцию

автоматического

выключения ускоряющей передачи для первой

передачи нет необходимости.

 Автоматический режим 2 - 4 (режим хода).

1) Пункты 1-3 такие же, что и для автоматического

режима 1 - 4.

2) Повышение и понижение передачи происходит

автоматически между

3 и

4 передними

передачами и 2, 3, 4 задними передачами.

3) Функция

автоматического

выключения

ускоряющей передачи используется для

переключения на 1 передачу.

 Ручной режим

После его включения переключение передач

происходит вручную.

Переключатель

аварийной

сигнализации

Эта аварийная световая сигнализация используется при

остановке оборудования вследствие неисправной работы и

возникновения аварийной ситуации. При нажатии этой кнопки

индикаторные лампы машины спереди и сзади включаются и

начинают мигать, предупреждая остальных людей на этой

площадке. Одновременно загораются индикаторные лампы

направления на панели управления для предупреждения

Рисунок

водителя. Аварийная сигнализация включается независимо

от переключателя стартера.

О. В этом положении переключатель отключает аварийную

сигнализацию.

I. В этом положении переключатель включает аварийную

сигнализацию.

ПРИМЕЧАНИЕ: Аварийная сигнализация включается, когда

стартер выключен.

Органы управления

ОР000995

2 - 13

Приборы

№

Описание

№

Описание

Указатель уровня топлива

Указатель температуры

охлаждающей жидкости

двигателя

Спидометр

Указатель температуры масла

в коробке передач

Счетчик часов

Многофункциональный

индикатор

Тахометр

Световая сигнализация и индикаторные лампы

№

Описание

№

Описание

Индикаторная лампа прогрева

Индикаторная лампа

стояночного тормоза

Индикаторная лампа засора

Индикаторная лампа

воздушного фильтра

аварийного рулевого

управления (дополнительно)

Индикаторная лампа

аккумулятора

двигателя

Индикаторная лампа левого

Лампа остановки двигателя

поворота и аварийная

сигнализация

Индикаторная лампа дальнего

Индикаторная лампа давления

света

масла в двигателе

Индикаторная лампа правого

Индикаторная лампа

поворота и аварийная

температуры охлаждающей

сигнализация

жидкости двигателя

Индикаторная лампа рабочего

Индикаторная лампа

освещения

обратного хода вентилятора

Индикаторная лампа давления

Индикаторная лампа выбора

тормозной жидкости

электрического рулевого

управления (дополнительно)

Индикаторная лампа

Предупреждение о наличии

передней/задней передачи

воды в топливе

ВАЖНО

Все приборы и световая сигнализация (за исключением

сигналов поворота, дальнего света, рабочего освещения,

отключения коробки передач) включаются на две

секунды с предупредительным зуммером после

включения переключателя стартера в положение «I».

Если какие-то лампы не загораются при включении

стартера, найдите причину и устраните ее.

Органы управления

ОР000995

2 - 17

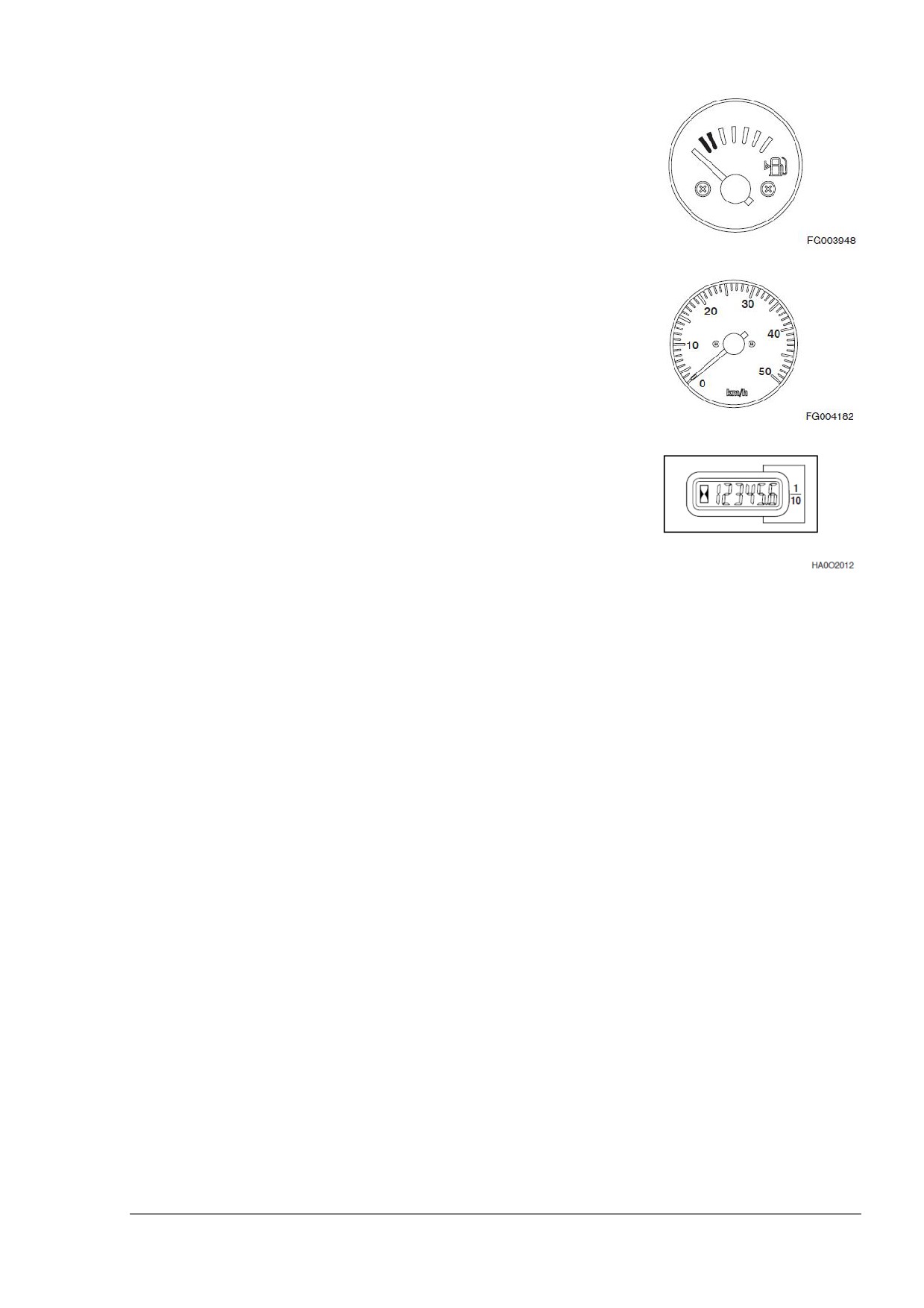

Указатель уровня топлива

Этот прибор показывает количество топлива в баке. «F»

означает полный бак, «Е» означает пустой бак. Если стрелка

подходит близко к «Е» (красная зона), заправьте машину, как

можно быстрее. Когда стрелка подходит близко к

«Е»

(красная зона), это означает, что осталось приблизительно

90 л (23 галлона США) топлива.

Спидометр

Рисунок 26

Счетчик показывает скорость, с которой передвигается

транспортное средство.

Счетчик моточасов

ЖК индикатор, фиксирующий общее время. При работающем

двигателе значок песочных часов мигает каждые четыре

секунды. Это означает, что счетчик часов работает.

Рисунок 27

Рисунок

Органы управления

ОР000995

2 - 18

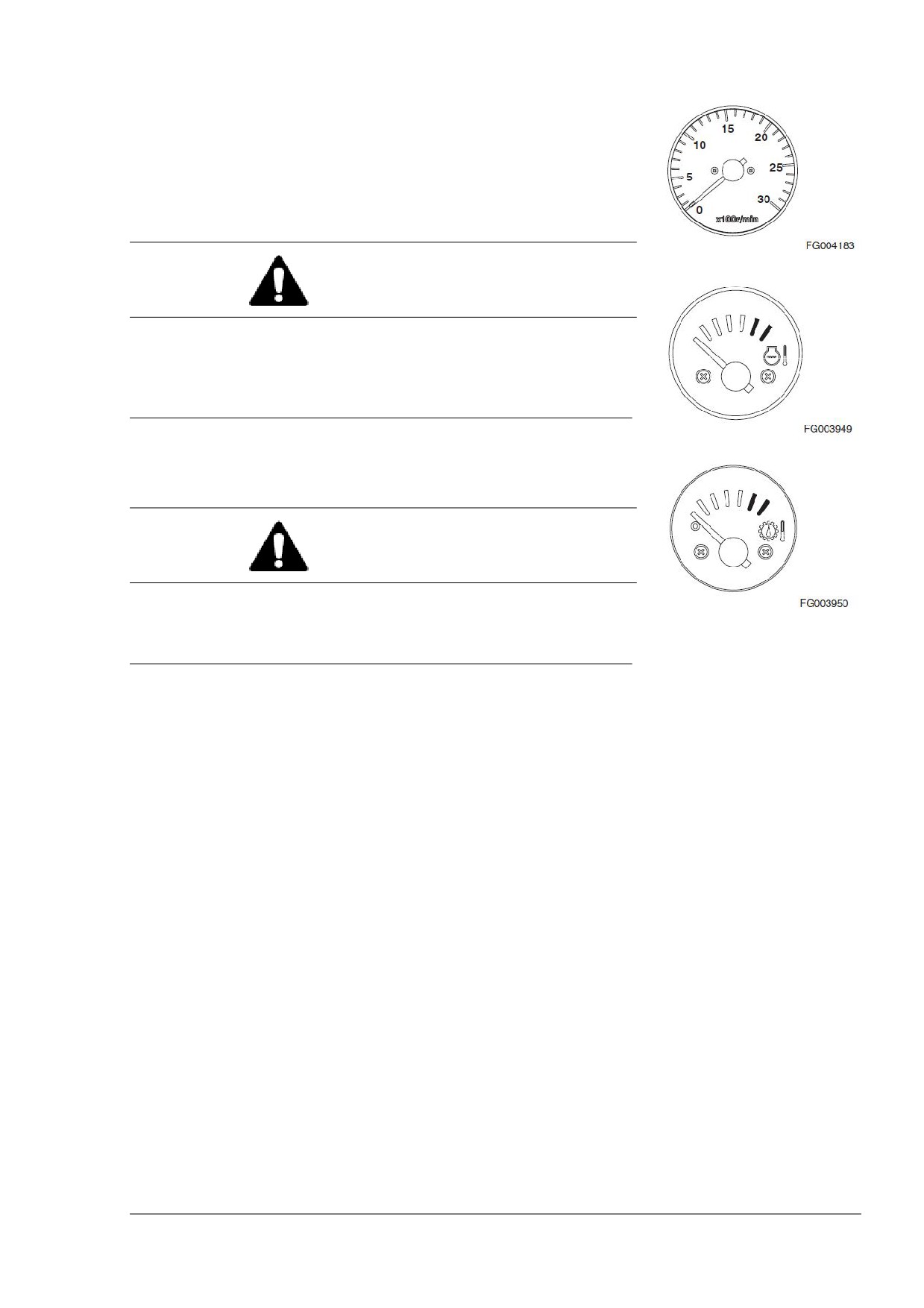

Тахометр

Счетчик показывает скорость работы двигателя в оборотах в

минуту.

Датчик температуры охлаждающей

жидкости двигателя

Этот прибор показывает температуру охлаждающей

жидкости двигателя.

Рисунок 29

ПРЕДУПРЕЖДЕНИЕ

Когда стрелка достигает красной зоны, это означает, что

двигатель перегрет. Прекратите эксплуатацию, запустите

двигатель на низких оборотах и дайте ему остыть.

Не глушите двигатель. Если двигатель заглушить, может

произойти выброс тепловой энергии.

6. Датчик температуры масла в коробке

Рисунок 30

передач

Этот прибор показывает температуру масла в

преобразователе и контуре коробки передач.

ПРЕДУПРЕЖДЕНИЕ

Когда стрелка достигает красной зоны, это означает, что

коробка передач перегрета. Прекратите эксплуатацию,

Рисунок 31

запустите двигатель на низких оборотах и дайте коробке

передач остыть.

Органы управления

ОР000995

2 - 19

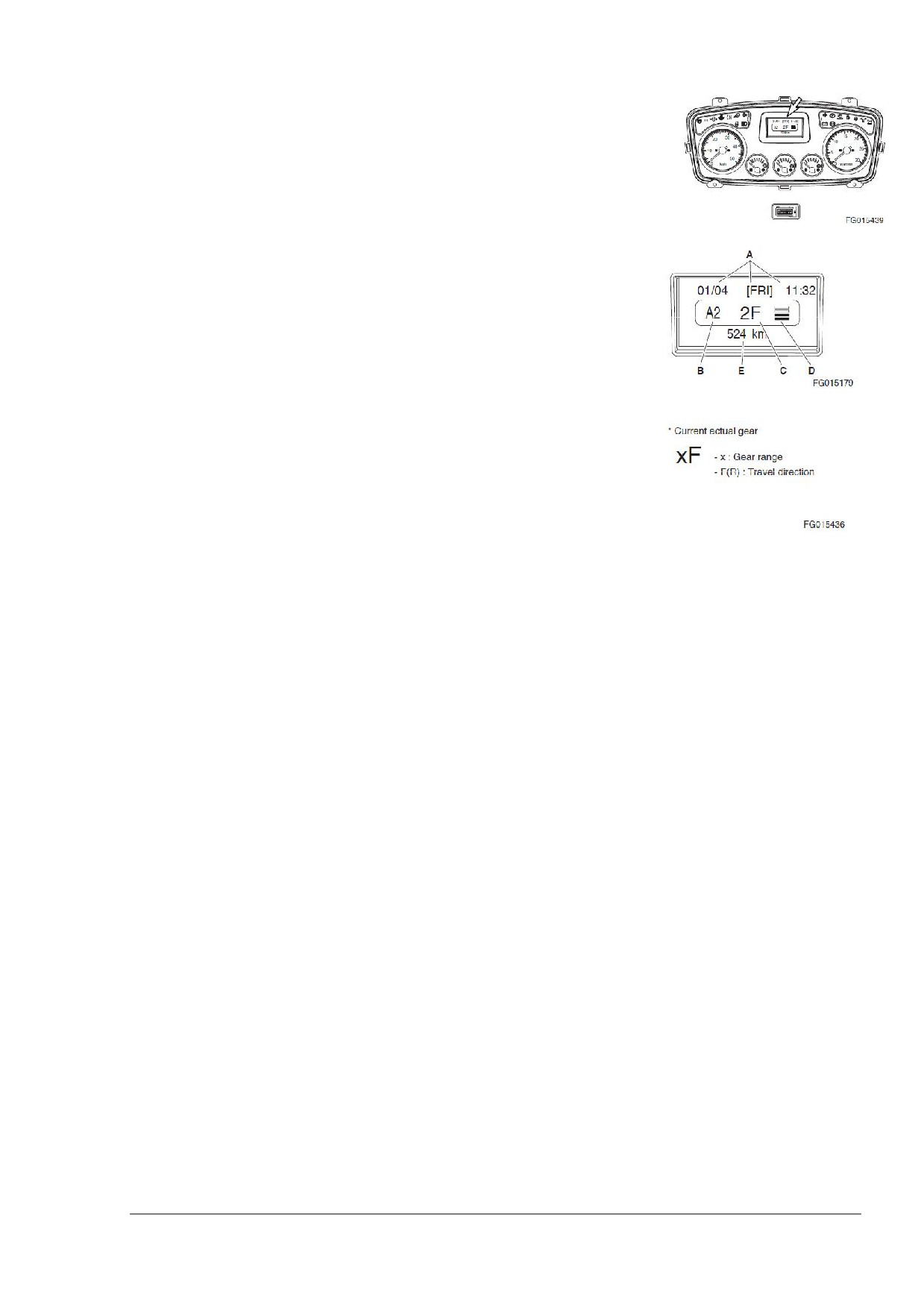

Многофункциональный индикатор

- это панель для

измерительных приборов на панели управления. ЖК панель

обозначает передачи, направление хода, коды ошибок и

включение выключателя ускоряющей передачи.

A. Цифровые часы показывают текущее время. См. раздел

«Настройка главного меню» на странице

2-42 для

Рисунок 32

установки часов.

B. Обозначает переключение режима. «М» означает ручной

режим, «А1» означает автоматический режим 1 - 4, «А2»

означает автоматический режим 2 - 4.

C. Обозначает направление хода и выбранную передачу.

Первая цифра означает диапазон передач, буква

показывает направление движения (см. Рисунок 34).

D. Обозначает диапазон передач рычага коробки передач.

E. Обороты двигателя обычно показаны внизу экрана при

Рисунок 33

включении переключателя стартера. Когда нажат

селектор дисплея, цифровые индикаторы сменяются в

следующем порядке: скорость двигателя

(оборотов в

минуту) -> напряжение аккумулятора (Вольт) -> одометр

(км).

Рисунок

Органы управления

ОР000995

2 - 20

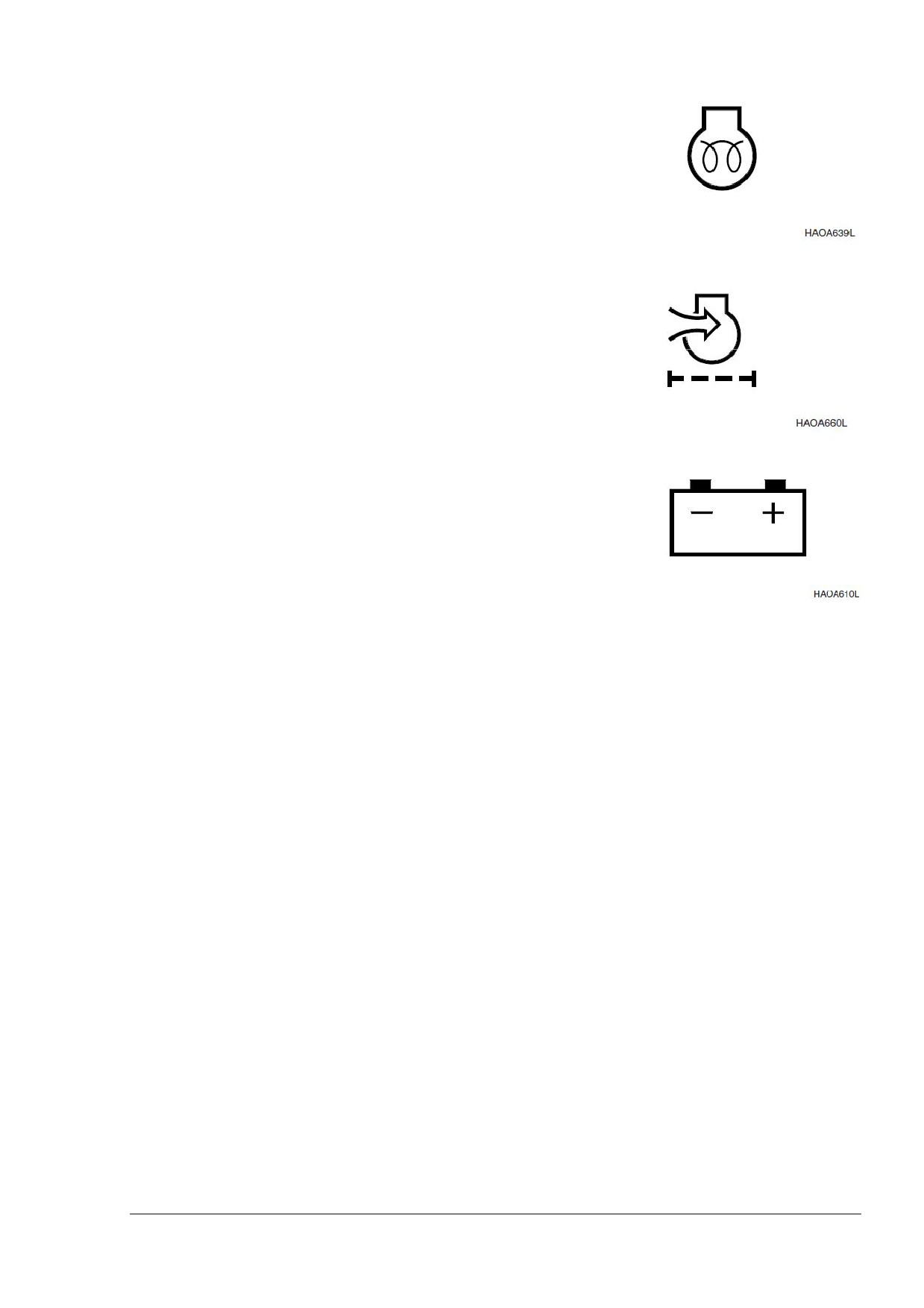

Индикаторная лампа прогрева

Эта индикаторная лампа включена, когда запущена функция

прогрева двигателя. Не запускайте двигатель, пока горит

лампа.

Индикаторная

лампа

засора

воздушного фильтра

Эта индикаторная лампа включается, когда забит воздушный

фильтр и затруднено прохождение воздуха. Почистите или

Рисунок 35

замените воздушный фильтр до продолжения эксплуатации

машины. Для того, чтобы выключить индикаторную лампу,

выключите переключатель стартера, а затем снова включите

его.

10. Индикаторная лампа аккумулятора

Когда переключатель стартера включен, включается эта

красная индикаторная лампа. При запуске двигателя эта

лампа отключается. Если лампа продолжает гореть после

запуска двигателя, неисправен генератор.

Рисунок 36

Рисунок 37

Органы управления

ОР000995

2 - 21

11. Индикаторная лампа левого поворота и

аварийной сигнализации

Лампа мигает, когда включен левый указатель поворота. Обе

лампы мигают, когда включена аварийная сигнализация.

ПРИМЕЧАНИЕ: Если правый и левый указатели поворота

мигают вместе, или они мигают быстрее, чем обычно, не

работает лампа или поврежден соленоид импульсной

Рисунок 38

лампы.

12. Индикаторная лампа дальнего света

Индикаторная лампа включается, когда фары включены в

положение «ДАЛЬНИЙ СВЕТ».

13. Индикаторная лампа правого поворота

и аварийной сигнализации

Лампа мигает, когда включен правый указатель поворота.

Рисунок 39

Обе лампы мигают, когда включена аварийная сигнализация.

ПРИМЕЧАНИЕ: Если правый и левый указатели поворота

мигают вместе, или они мигают быстрее, чем обычно, не

работает лампа или поврежден соленоид импульсной

лампы.

Рисунок 40

Органы управления

ОР000995

2 - 22

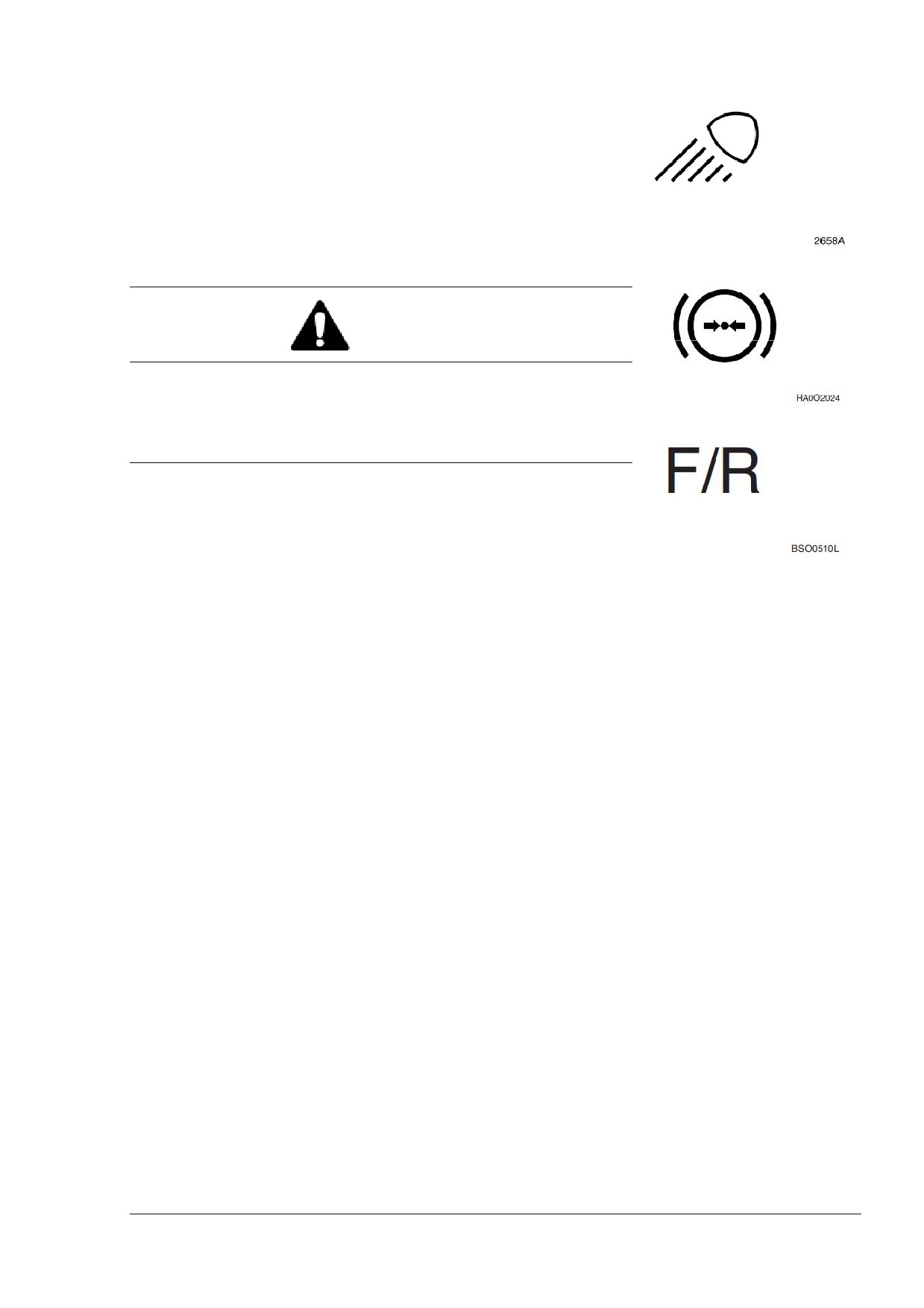

14. Индикаторная

лампа

рабочего

освещения

Эта индикаторная лампа включается, когда включены

передние фары и (или) задние фонари.

15. Индикаторная

лампа

давления

тормозной жидкости

Эта лампа включается при падении давления в контуре

тормозной жидкости. При включении индикаторной лампы

Рисунок 41

включается также и звуковая сигнализация.

ВНИМАНИЕ

Не эксплуатируйте и не передвигайтесь на машине, когда

включилась эта лампа и звуковая сигнализация. Найдите

причину падения давления тормозной жидкости и

Рисунок 42

устраните проблему до эксплуатации машины и

передвижения на ней.

16. Индикаторная лампа передней/задней

передачи (дополнительно)

Индикаторная лампа включается при активации функции

второй передачи.

ПРИМЕЧАНИЕ: См. раздел «Система управления ходом

Рисунок 43

машины

(передний/задний ход)

(дополнительно)» на

странице

16 для получения более подробной

информации.

Органы управления

ОР000995

2 - 23

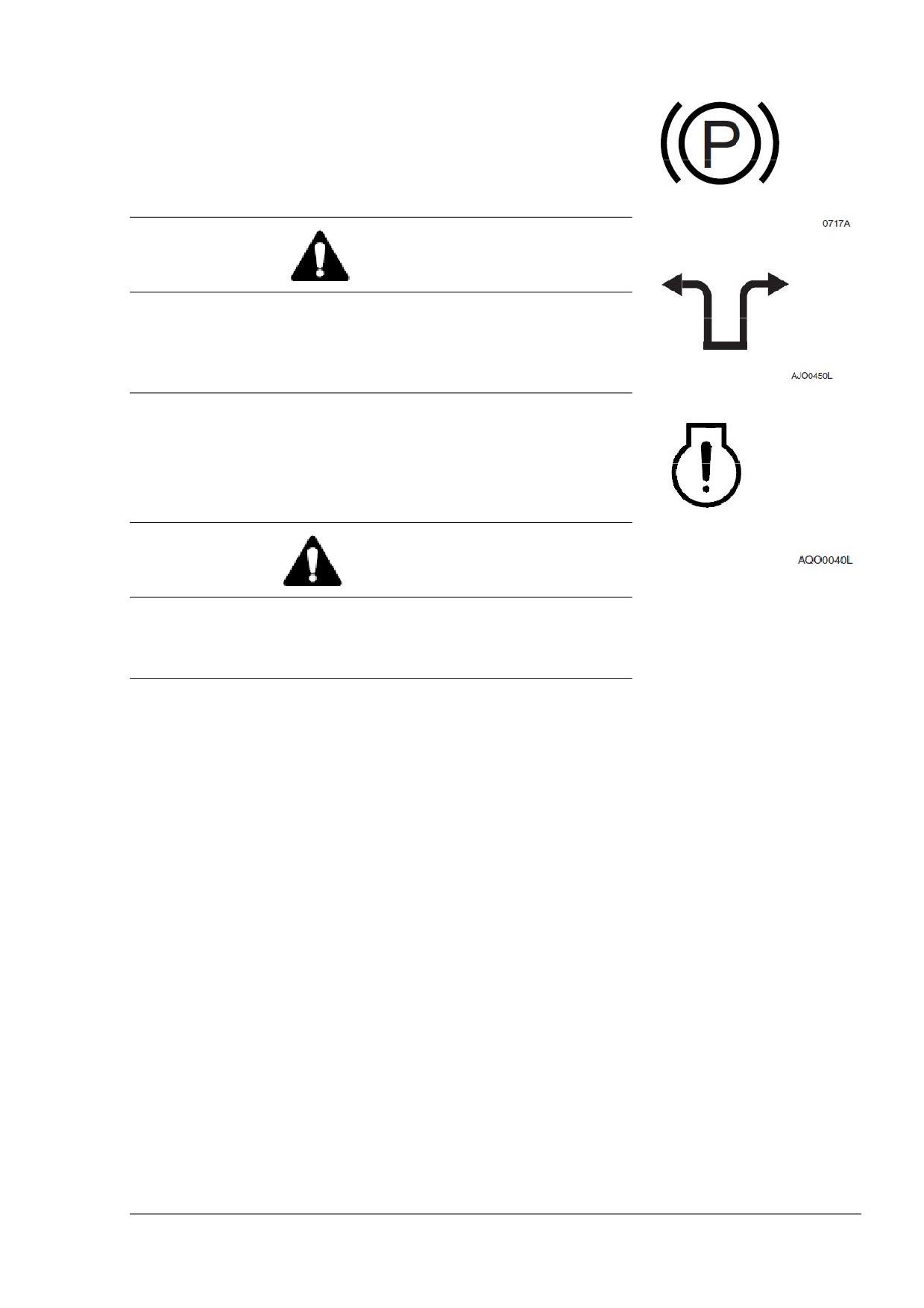

17. Индикаторная

лампа стояночного

тормоза

Эта индикаторная лампа включается, когда включен

стояночный тормоз.

При попытке передвижения

транспортного средства с включенным стояночным тормозом

включится звуковая сигнализация.

Рисунок 44

ВНИМАНИЕ

Передвижение транспортного средства с включенной

лампой вызовет преждевременный износ и повреждение

тормоза.

Всегда отключайте стояночный тормоз, дождитесь, пока

погаснет лампа до эксплуатации машины.

Рисунок 45

18. Индикаторная

лампа

аварийного

рулевого управления (дополнительно)

Эта индикаторная лампа включится при включении

аварийного рулевого управления вследствие отказа

гидросистемы. Немедленно прекратите эксплуатацию,

включите стояночный тормоз и заглушите двигатель.

ОПАСНОСТЬ

Рисунок 46

Индикатор аварийного рулевого управления. Если эта

лампа загорается во время эксплуатации машины,

немедленно прекратите эксплуатацию. Эта лампа

означает, что узел серьезно поврежден.

ПРИМЕЧАНИЕ: Эта лампа также загорится при

тестировании системы.

19. Индикаторная лампа двигателя (желтый

цвет)

Лампа загорится при возникновении некатастрофической

системной ошибки двигателя и его периферии. Если

загорается эта лампа, проверьте двигатель, как описано под

переключателем светового сигнала диагностики двигателя, и

устраните причину ошибки для того, чтобы избежать

неисправимых ошибок двигателя.

ПРИМЕЧАНИЕ: Лампа

«Проверьте двигатель» будет

мигать между каждым кодом ошибки в режиме

диагностики.

Органы управления

ОР000995

2 - 24

20. Лампа остановки двигателя

(Красный

цвет) (не используется)

21. Индикаторная лампа давления масла в

двигателе

Индикаторная лампа включается, когда включается стартер

двигателя и выключается при запуске двигателя. Например,

если давление масла двигателя становится слишком низким,

Рисунок 47

загорается лампа и звучит аварийный зуммер. Если это

произошло, немедленно заглушите двигатель и определите

причину проблемы. Если вы продолжите работать с

включенным двигателем, это может привести к серьезному

повреждению двигателя.

ПРЕДУПРЕЖДЕНИЕ

Рисунок

Если вы продолжите работать при включенной

сигнализации, это приведет к серьезному повреждению

двигателя.

22. Индикаторная лампа температуры

охлаждающей жидкости двигателя

Если охлаждающая жидкость в двигателе перегревается,

загорается лампа и включается звуковая сигнализация,

скорость двигателя автоматически снижается, пока не

снизится температура охлаждающей жидкости. Не глушите

двигатель, так как это приведет к повышению температуры

охлаждающей жидкости и приведет к поломке двигателя из-

за выброса тепловой энергии.

ПРИМЕЧАНИЕ: Проверьте указатель температуры

охлаждающей жидкости двигателя. Если стрелка

указателя передвигается в красную зону, загорится

индикаторная лампа температуры охлаждающей

жидкости двигателя, включится звуковая сигнализация и

автоматически снизится скорость двигателя. Запустите

двигатель на холостых оборотах, пока стрелка указателя

не вернется в голубую зону. Когда стрелка вернулась в

голубую зону, дайте двигателю поработать на холостых

оборотах еще три - четыре минуты перед тем, как его

выключить. Если не запускать двигатель на холостых

оборотах, выброс тепловой энергии может повредить

двигатель. Работа двигателя на холостых оборотах

рассеет тепловую энергию. Проверьте уровень

охлаждающей жидкости, ремень вентилятора на предмет

ослабления ремня, поищите инородные материалы вокруг

радиатора и т.д.

Когда температура достигает нормальных величин,

скорость двигателя автоматически восстановится.

Органы управления

ОР000995

2 - 25

23. Индикаторная

лампа

обратного

вращения вентилятора системы охлаждения

Эта индикаторная лампа загорается, когда вентилятор

системы охлаждения вращается в обратном направлении.

24. Индикаторная

лампа

выбора

электрического рулевого управления

Эта индикаторная лампа загорается, когда выбрана

Рисунок 49

электрическая система управления.

25. Предупреждение о наличии воды в

топливе

Этот символ означает, что топливный предфильтр заполнен

водой.

При появлении этого символа откачайте воду, как можно

быстрее.

Рисунок 50

Рисунок 51

Органы управления

ОР000995

2 - 26

ПРАВОСТОРОННЯЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Рисунок 52

№

Описание

№

Описание

Рычаг управляющего клапана

Кнопка обратного хода

(два рычага)

вентилятора

1А

Рычаг управляющего клапана

Контрольный переключатель

(джойстик) (дополнительно)

холостого хода

Переключатель понижения

Поплавковый переключатель

передачи

стрелы (дополнительно)

Кнопка сигнала

Кнопка плавного хода

(дополнительно)

Прикуриватель

Кнопка подогрева сиденья

(дополнительно)

Переключатель режима

Кнопка подогревателя топлива

экономии энергии

(дополнительно)

Дополнительный

Кнопка аварийного

переключатель холостого хода

тестирования рулевого

управления (дополнительно)

Переключатель света фар

Кнопка вращающегося

сигнального огня

(дополнительно)

Переключатель переднего

Штепсельная розетка 12 В

рабочего освещения

Переключатель заднего

Кнопка переключения

рабочего освещения

передней и задней передачи

(дополнительно)

Переключатель заднего

Контрольный переключатель

стеклоочистителя

передней и задней передачи

(дополнительно)

Переключатель управления

Стаканодержатель

Выключатель стояночного

тормоза

Выключатель коробки передач

Кнопка подогрева зеркал

Органы управления

ОР000995

2 - 27

Рычаг управляющего клапана

(два

рычага)

Передвиньте левый рычаг управления вперед (2, Рисунок 53)

для того, чтобы опрокинуть ковш, и назад (4, Рисунок 53) для

того, чтобы вернуть ковш назад.

Передвиньте правый рычаг управления вперед (3, Рисунок

53) для того, чтобы опустить стрелу, и назад (5, Рисунок 53)

Рисунок 53

для того, чтобы поднять стрелу.

A. ПОПЛАВКОВЫЙ

Поплавковый режим (правый рычаг в крайнем положении

РЕЖИМ СТРЕЛЫ

фиксации переднего хода (1, Рисунок 53)): Это положение

B. ОПРОКИДЫВАНИЕ

позволяет маслу вытекать из обоих концов цилиндра, что

КОВША

позволяет ковшу перемещаться по поверхности земли.

C. ОПУСКАНИЕ

Выпустите рычаг из этого положения вручную.

КОВША

Переключатель возврата к копанию (левый рычаг в крайнем

D. НАПОЛНЕНИЕ

положении фиксации заднего хода (6, Рисунок 53)): Ковш

КОВША

возвращается к установленной позиции копания.

E. ПОДНЯТИЕ

Высота стрелы

(Правый рычаг отключения стрелы на

СТРЕЛЫ

заданной высоте в крайнем положении фиксации заднего

F. ВОЗВРАТ КОВША К

хода (7, Рисунок 53)): Рычаг остается в этом положении до

КОПАНИЮ

тех пор, пока стрела находится на установленной высоте, а

G. ОТКЛЮЧЕНИЕ

затем автоматически возвращается в нейтральное

СТРЕЛЫ

НА

положение.

ЗАДАННОЙ

1. Кнопка автоматического выключателя ускоряющей

ВЫСОТЕ

передачи (2 штуки).

(см. стр. 2-10).

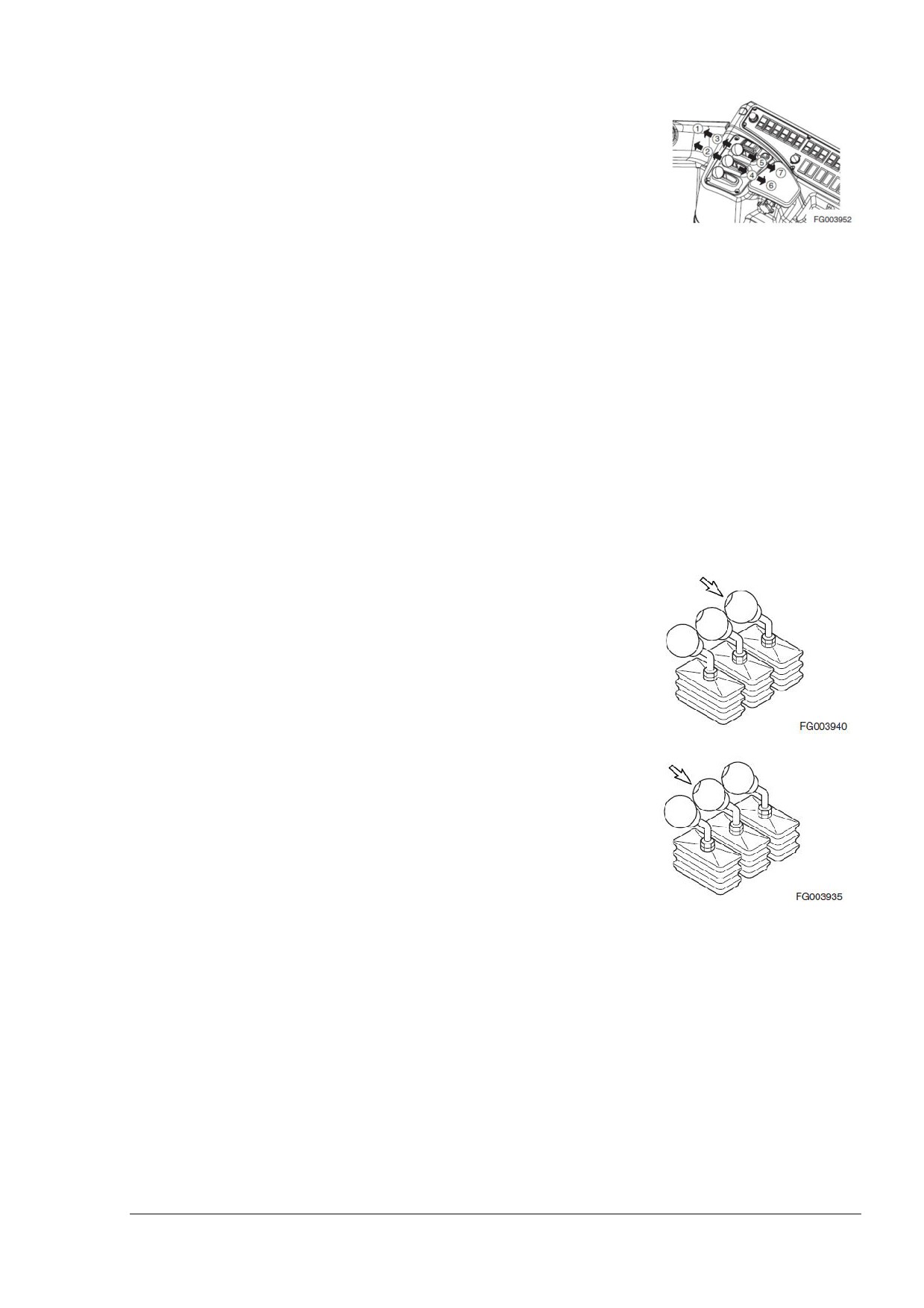

2. Кнопка сигнала

(2 штуки)/Кнопка

«Вилы для бревен»

(дополнительно)

 функция кнопки сигнала.

 функция кнопки вил для бревен.

Когда контрольный рычаг вил для бревен подвинут вперед

или назад при нажатой кнопке, вилы для бревен открываются

закрываются

(см.

стр.

2-29).

Рисунок 54

Рисунок

Органы управления

ОР000995

2 - 28

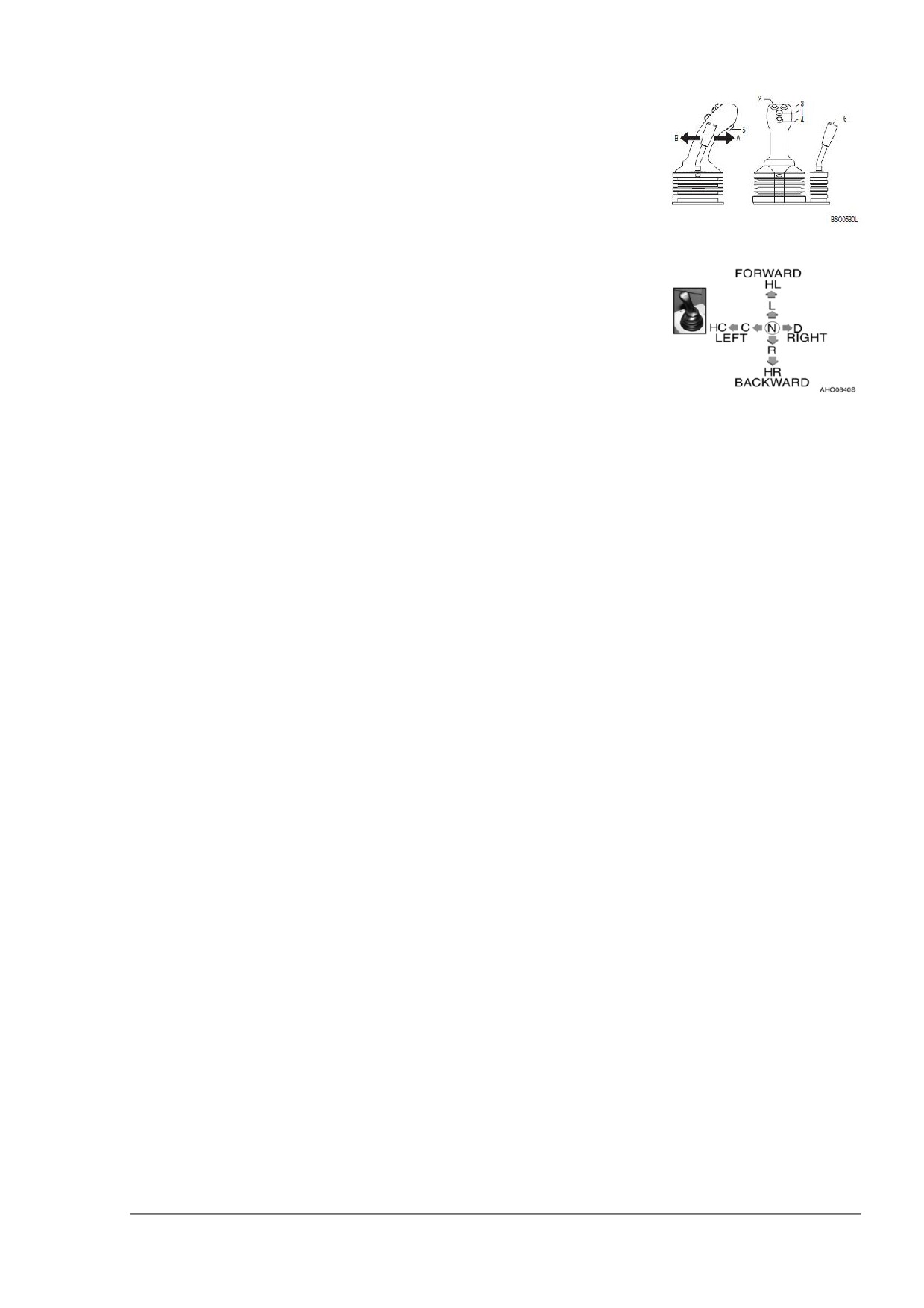

1А. Рычаг

управляющего

клапана

(джойстик) (дополнительно)

Если погрузчик оборудован вилами для бревен, этот рычаг

управляет стрелой, ковшом и вилами для бревен.

Используется для установки положения ковша и стрелы. При

помощи этого рычага можно поднимать и опускать стрелу,

нагружать и опрокидывать ковш. При движении машины этот

Рисунок 56

рычаг (джойстик) можно заблокировать, чтобы предотвратить

движение стрелы и ковша. Для того, чтобы заблокировать

рычаг

(джойстик), поместите кнопку переключателя

управления в положение «ЗАБЛОКИРОВАНО».

Схема и описание работы рычага управляющего клапана

(джойстик)

HL.

Перемещение

рычага

Рисунок

пониженный

режим

Пониженный

режим

HC.

С.

Перемещение

Наполнение

Нейтральный

Разгрузка

рычага

ковша

режим

ковша

положение

наполнения

ковша

R. Подъем

HR.

Перемещение

рычага

режим

подъема

A. Когда контрольный рычаг вил для бревен (6, Рисунок 56)

выдвинут вперед, вилы для бревен открываются.

B. Когда контрольный рычаг вил для бревен (6, Рисунок 56)

потянут назад, вилы для бревен закрываются.

Рычаг имеет функции переднего и заднего хода (функция

второй передачи).

1. Переключатель нейтрали

При нажатии на данный переключатель активируется

функция второй передачи и загорается индикаторная

лампа второй передачи.

Когда активирована функция второй передачи, при нажатии

на данный переключатель машина переходит в нейтральное

положение.

Органы управления

ОР000995

2 - 29

Кнопка переднего хода

Когда нажата эта кнопка при переднем ходе вместе с

кнопкой KD (5, Рисунок 56), машина может ехать вперед.

При ходе машины может осуществляться переключение

между передним и задним ходом без нажатия кнопки KD

(5, Рисунок 56).

Кнопка обратного хода

Когда нажата эта кнопка при заднем ходе вместе с

кнопкой KD (5, Рисунок 56), машина может ехать назад.

При ходе машины может осуществляться переключение

между передним и задним ходом без нажатия кнопки KD

(5, Рисунок 56).

Кнопка сигнала

(См. стр. 2 - 31).

Переключатель понижения передачи

(См. стр. 2 - 30).

ПРИМЕЧАНИЕ: Условие работы функции второй

передачи.



Запустите двигатель.



Рычаг коробки передач в нейтральном положении.



Стояночный тормоз отключен (выпущен).

ПРИМЕЧАНИЕ: Начальное состояние функции второй

передачи.



Когда рычаг коробки передач будет передвинут вперед

или назад.



Когда включен переключатель стояночного тормоза.



Когда выключен переключатель стартера.

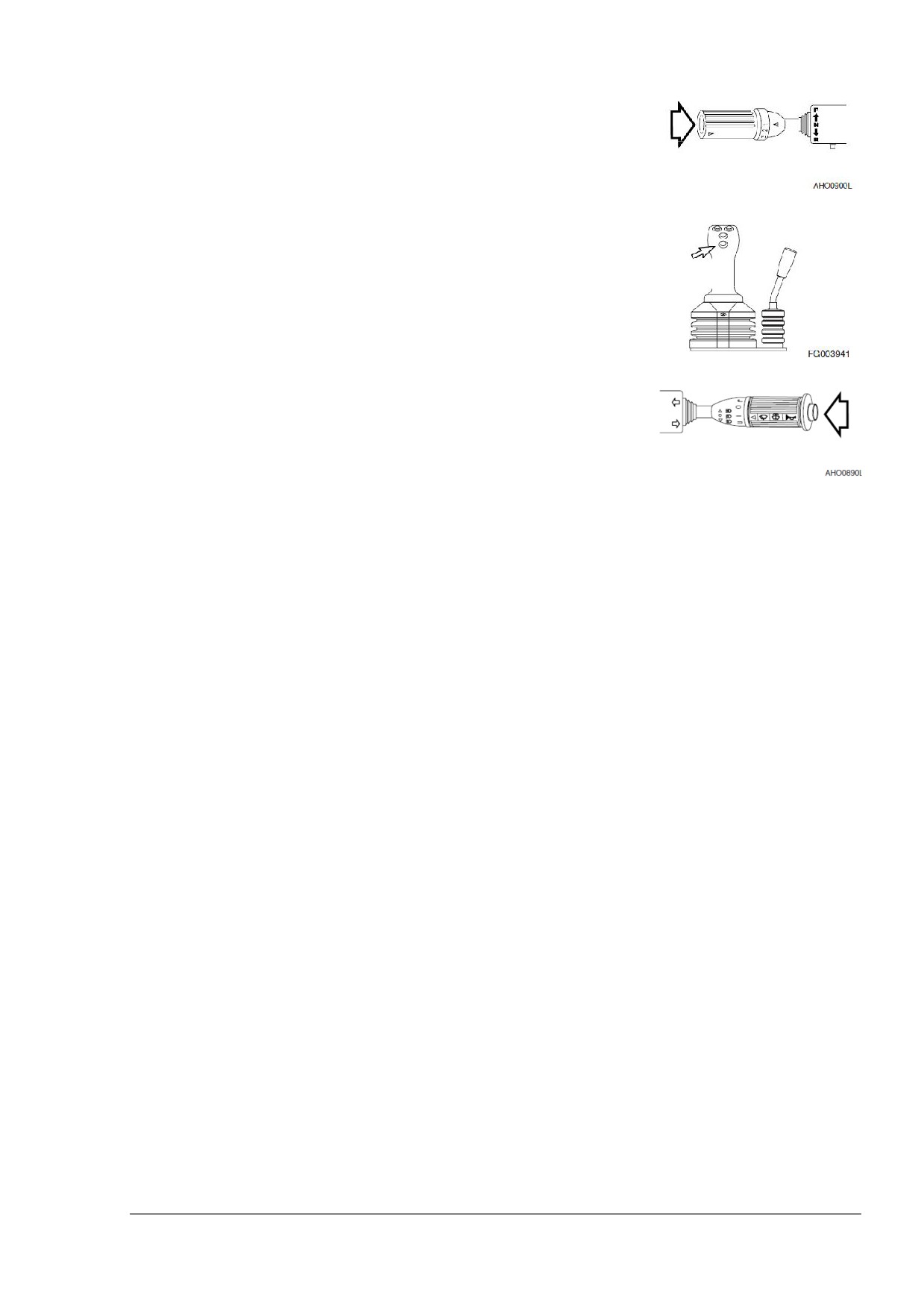

2. Переключатель понижения передачи

Функция переключателя понижения передачи - Когда коробка

передач находится на второй передаче, нажатие на этот

выключатель (Рисунок 58) переключит коробку передач на

первую передачу. Это позволит водителю быстро произвести

выемку грунта.

Диапазон функций переключателя понижения передачи:

 Автоматический: 2, 3 и 4

 Ручной: 2

ПРИМЕЧАНИЕ: Переключатель понижения передачи

Рисунок 58

выключен, когда коробка передач находится в нейтральном

положении, или при повторном нажатии на кнопку.

Органы управления

ОР000995

2 - 30

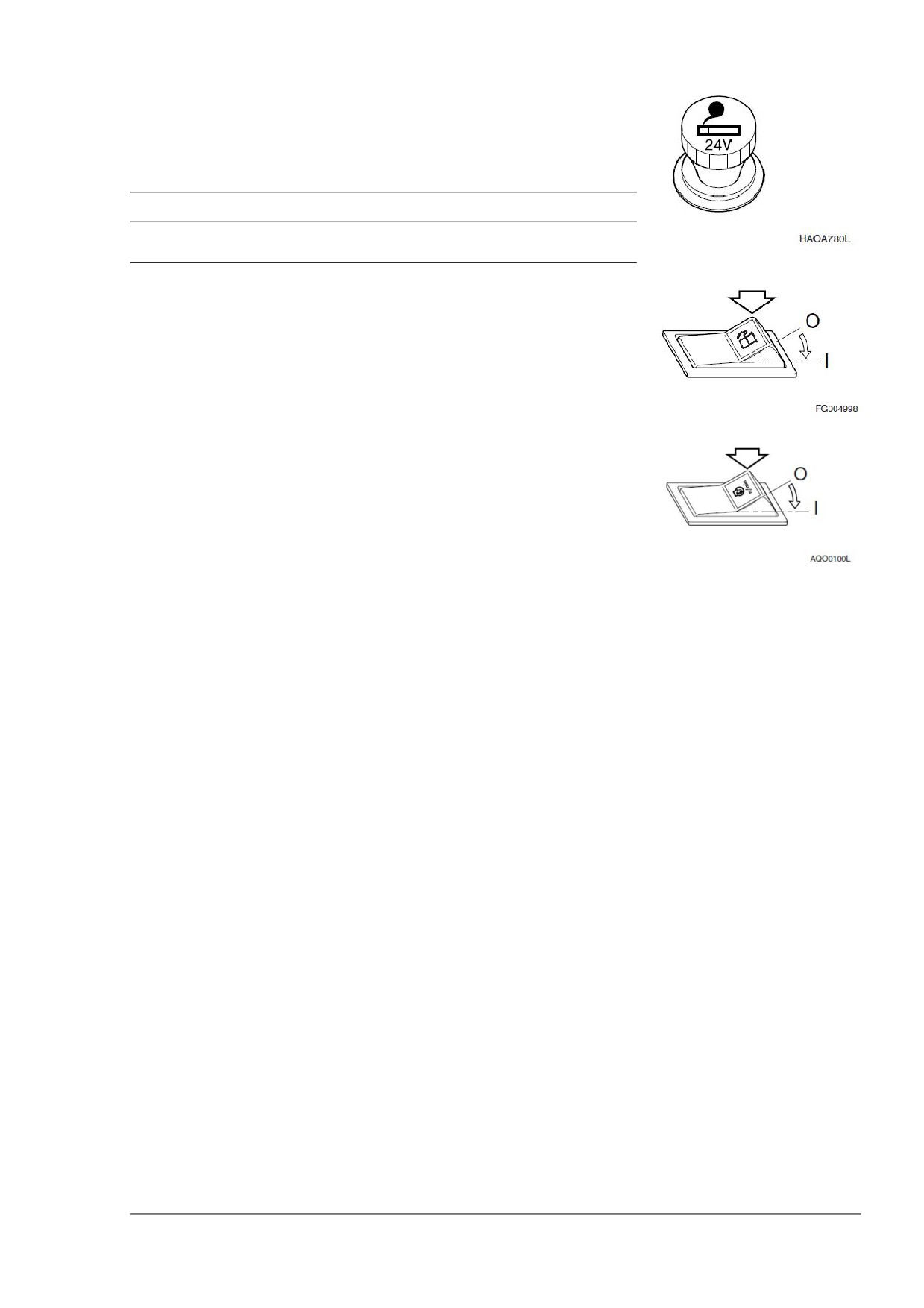

4. Прикуриватель

Нажмите на прикуриватель до упора и уберите руку. После

нагрева прикуриватель выскочит. Если этого не произойдет

через короткий промежуток времени, извлеките его

самостоятельно и обратитесь в сервисный центр.

ВАЖНО

Прикуриватель приводится в действие контуром 24 В. Не

вставляйте устройства 12 В в прикуриватель.

Рисунок 62

5. Кнопка режима экономии энергии

Кнопка режима экономии энергии позволяет водителю

переключаться между 100% вращающего момента дросселя и

понижающими характеристиками, 80% вращающего момента

и понижающими характеристиками. При включенном режиме

экономии энергии заметно уменьшается расход топлива при

помощи использования характеристик пониженной мощности

для двигателя. Это полезно при общих погрузочных работах.

Рисунок 63

О. В этом положении выключатель коррекции установлен в

положение

«ВЫКЛ»,

100%

вращающего момента

используется для копания или для подъема в скользкую гору.

I. В этом положении выключатель коррекции включен, что

ограничивает вращающий момент двигателя до

80%

максимум.

Дополнительный

переключатель

Рисунок

холостого хода

Дополнительный переключатель холостого хода позволяет

водителю выбрать аварийный холостой ход. Он включается,

когда обычно включенная кнопка дополнительного холостого

хода выключена, а ЭБУ показывает 0 В на линии сигнала

дополнительного холостого хода. Ее можно использовать,

когда водитель хочет сократить время прогрева зимой и

ускорить разгон машины.

О. - выключен

I. - включен

Органы управления

ОР000995

2 - 32

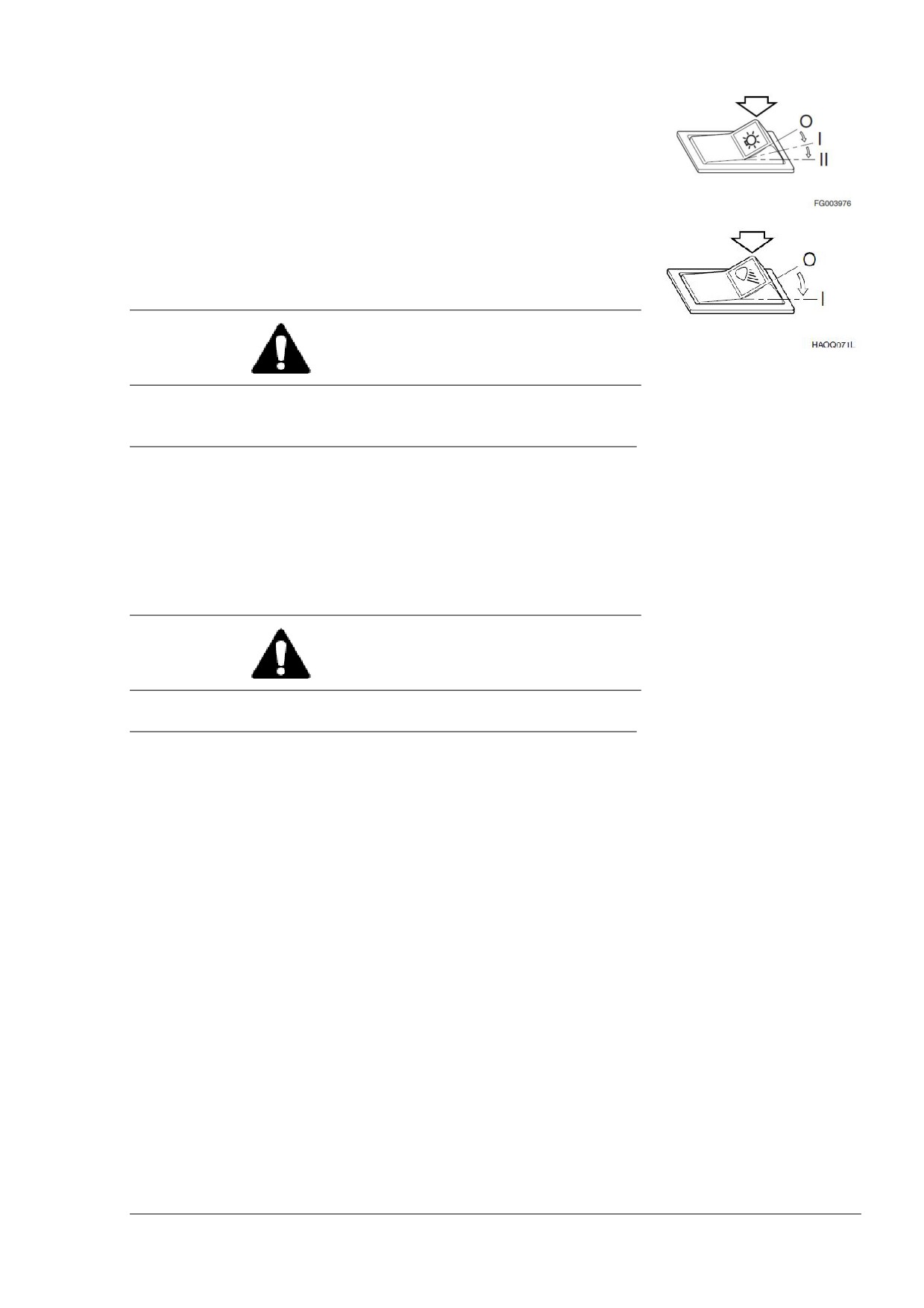

Переключатель света фар

О. В этом положении выключены габариты, фонари, панель

управления, подсветку переключателей и ближний свет.

ПРИМЕЧАНИЕ: Если кнопка не находится в этом положении

при включенном двигателе, включится звуковой сигнал,

предупреждающий водителя о том, что аккумулятор

Рисунок 65

разряжается.

I. В этом положении включаются габариты, фонари, панель

управления и подсветку переключателей.

II. В этом положении включаются габариты, фонари, панель

управления и ближний свет.

Рисунок 66

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте включенными габариты, фонари, панель

управления и ближний свет при заглушенном двигателе,

так как это разрядит аккумулятор.

H. Переключатель

переднего

рабочего

освещения

О. В этом положении отключается переднее рабочее

освещение, расположенное сверху на передней части

кабины.

В этом положении включается переднее рабочее

освещение, расположенное сверху на передней части

кабины.

ПРЕДУПРЕЖДЕНИЕ

Не включайте рабочее освещение при движении по

дорогам общего пользования.

Органы управления

ОР000995

2 - 33

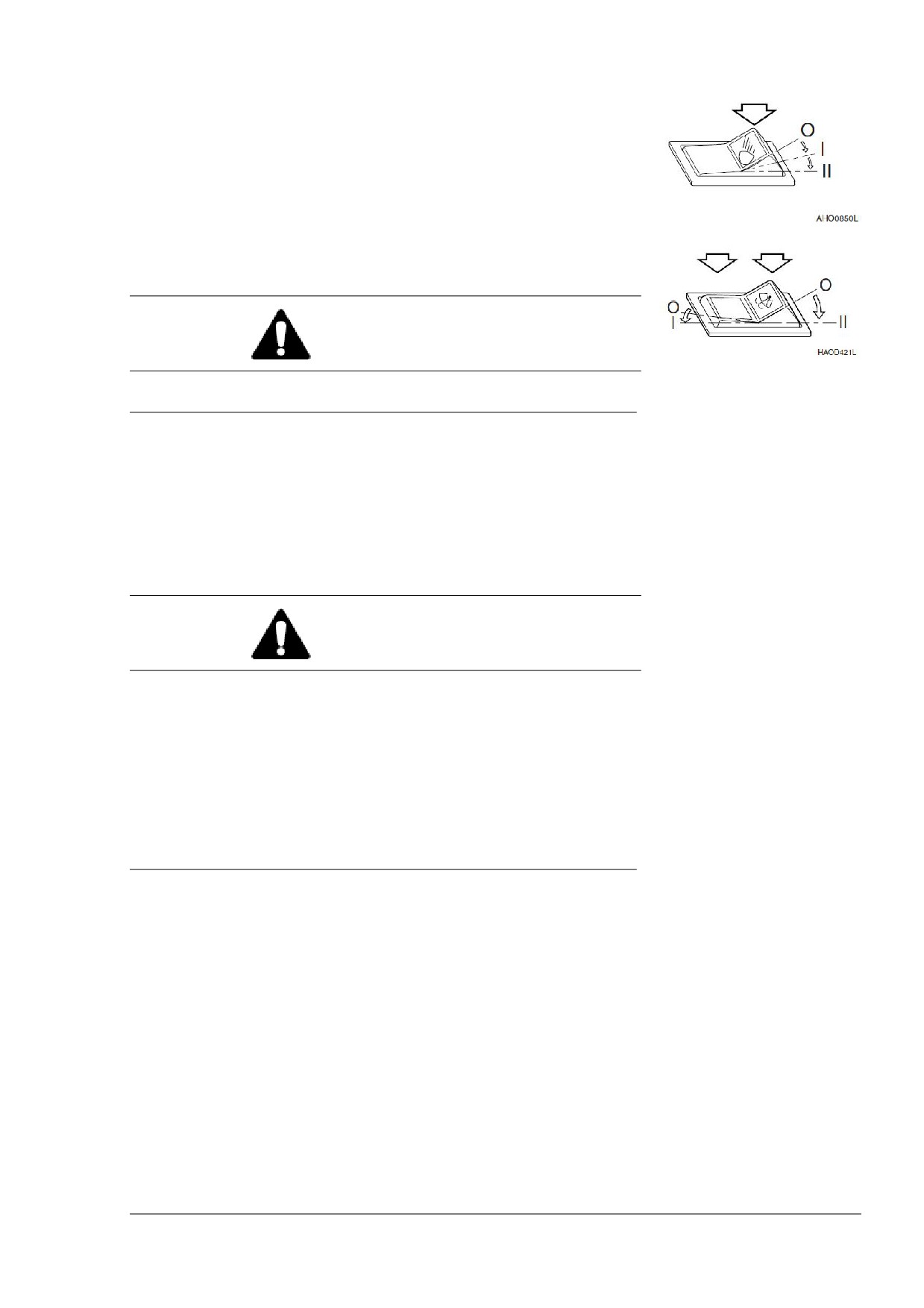

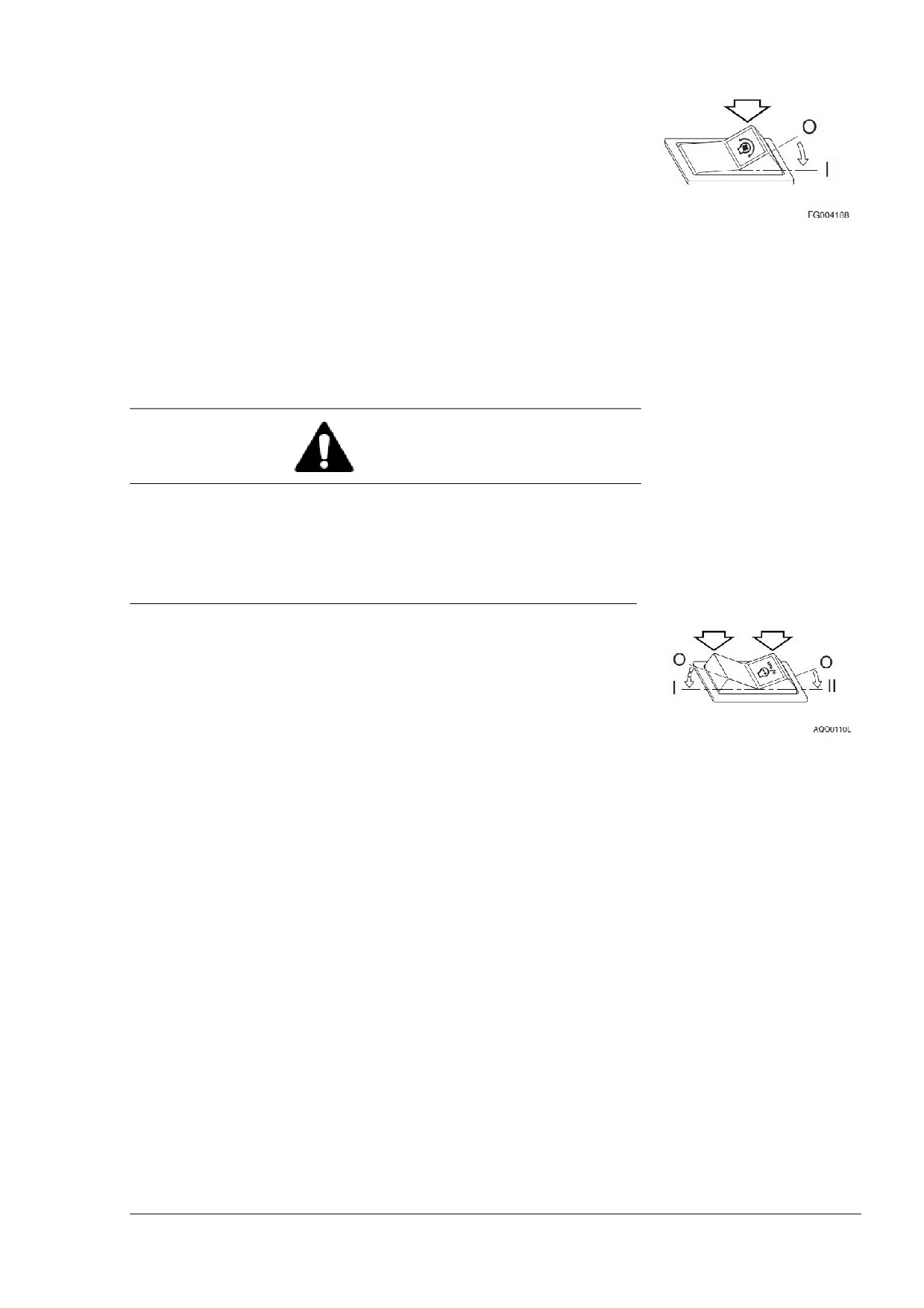

9. Переключатель

заднего

рабочего

освещения

О. В этом положении выключатся рабочее освещение,

расположенное сверху на задней части кабины и по бокам от

радиатора.

В этом положении включается рабочее освещение,

расположенное по бокам от радиатора.

Рисунок 67

II. В этом положении включается рабочее освещение,

расположенное сверху на задней части кабины и по бокам

радиатора.

ПРЕДУПРЕЖДЕНИЕ

Рисунок

Не включайте рабочее освещение при движении по

дорогам общего пользования.

10. Переключатель заднего дворника

О. В этом положении выключается дворник, расположенный

на заднем стекле кабины водителя.

В этом положении стеклоомывающая жидкость

разбрызгивается на заднее стекло одновременно с работой

заднего дворника. Когда эта кнопка отпущена, переключатель

возвращается в положение О (ВЫКЛ).

II. В этом положении включается дворник, расположенный на

заднем стекле кабины водителя.

ПРЕДУПРЕЖДЕНИЕ

Насос стеклоомывателя может быть поврежден, если его

включить, когда в бачке стеклоомывателя нет жидкости.

Уровень жидкости необходимо проверять регулярно и

доливать жидкость при необходимости.

Использование мыла и других растворителей вместо

рекомендованной стеклоомывающей жидкости приведет

повреждению

щеток

стеклоочистителя

лакокрасочного

покрытия.

Используйте

только

рекомендованную стеклоомывающую жидкость или ее

аналог.

Органы управления

ОР000995

2 - 34

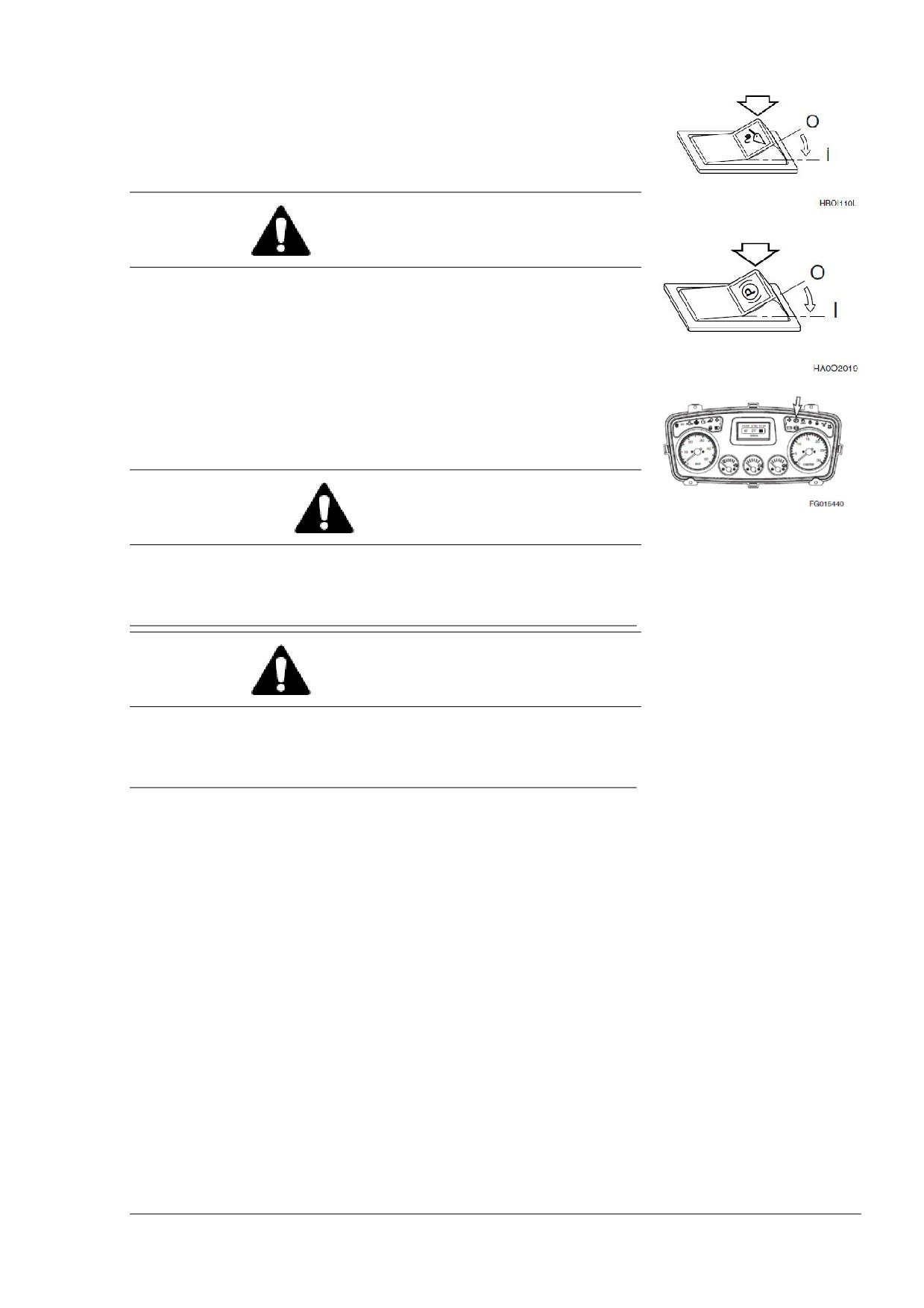

11. Переключатель управления

О. В этом положении водитель не может управлять рычагом

управляющего клапана (джойстиком).

I. В этом положении водитель может полностью управлять

рычагом управляющего клапана (джойстиком).

Рисунок 69

ПРЕДУПРЕЖДЕНИЕ

При передвижении или парковке рычаг управляющего

клапана должен быть переведен в положение

«О»

(ВЫКЛ).

12. Переключатель стояночного тормоза

О. В этом положении стояночный тормоз выключен, а также

выключена индикаторная лампа на передней панели

Рисунок 70

управления.

I. В этом положении стояночный тормоз включен, а также

включена индикаторная лампа на передней панели

инструментов. Этот тормоз используется как аварийный.

Рисунок 71

ВНИМАНИЕ

Установите стояночный тормоз в положение

«I»

(ВКЛЮЧЕН) до того, как выйти из погрузчика. Убедитесь,

что вы включили стояночный тормоз, перед тем как

запустить погрузчик.

ПРЕДУПРЕЖДЕНИЕ

Не используйте стояночный тормоз для того, чтобы

остановить погрузчик за исключением аварийных

ситуаций. Это может привести к преждевременному

износу и повреждению тормоза.

Органы управления

ОР000995

2 - 35

13. Переключатель коробки передач

Этот переключатель выбирает режим работы педали тормоза

между «РЕЖИМОМ ТОЛЧКОВОГО ХОДА» и «РЕЖИМОМ

НЕТОЛЧКОВОГО ХОДА».

О. В этом положении выбран

«РЕЖИМ НЕТОЛЧКОВОГО

ХОДА».

«РЕЖИМЕ НЕТОЛЧКОВОГО ХОДА» силовой кабель

Рисунок 72

коробки передач подключен при нажатии на педаль тормоза,

что позволяет машине легче тронуться на спуске. Этот режим

также подходит для передвижения, так как может

использоваться торможение двигателем и рабочий тормоз

при спуске с уклонов.

I. В этом положении выбран «РЕЖИМ ТОЛЧКОВОГО ХОДА»

В этом положении коробка передач установлена в

НЕЙТРАЛЬНОЕ положение после нажатия на левую педаль

тормоза. Этот режим подходит для операций с грузом. При

нажатии на педаль газа в этом режиме большая мощность

направлена на систему грузозахвата для увеличения

скорости подъема стрелы.

ПРИМЕЧАНИЕ:

1) Переключатель коробки передач не

действует при включенных 3 и 4 передачах для защиты

коробки передач.

2) Несмотря на переключатель коробки передач, правая

педаль тормоза имеет только функции торможения.

ВНИМАНИЕ

При нажатии на педаль тормоза при перемещении или

при работе на склоне, установите этот переключатель в

положение

«О» для динамичного торможения

двигателем.

14. Кнопка подогрева зеркал

Эта кнопка используется для включения обогревателя,

расположенного в зеркале. Нажмите на кнопку, и

обогреватель разморозит иней и лед на зеркале.

Рисунок

О. Выключено.

I. Включено.

Органы управления

ОР000995

2 - 36

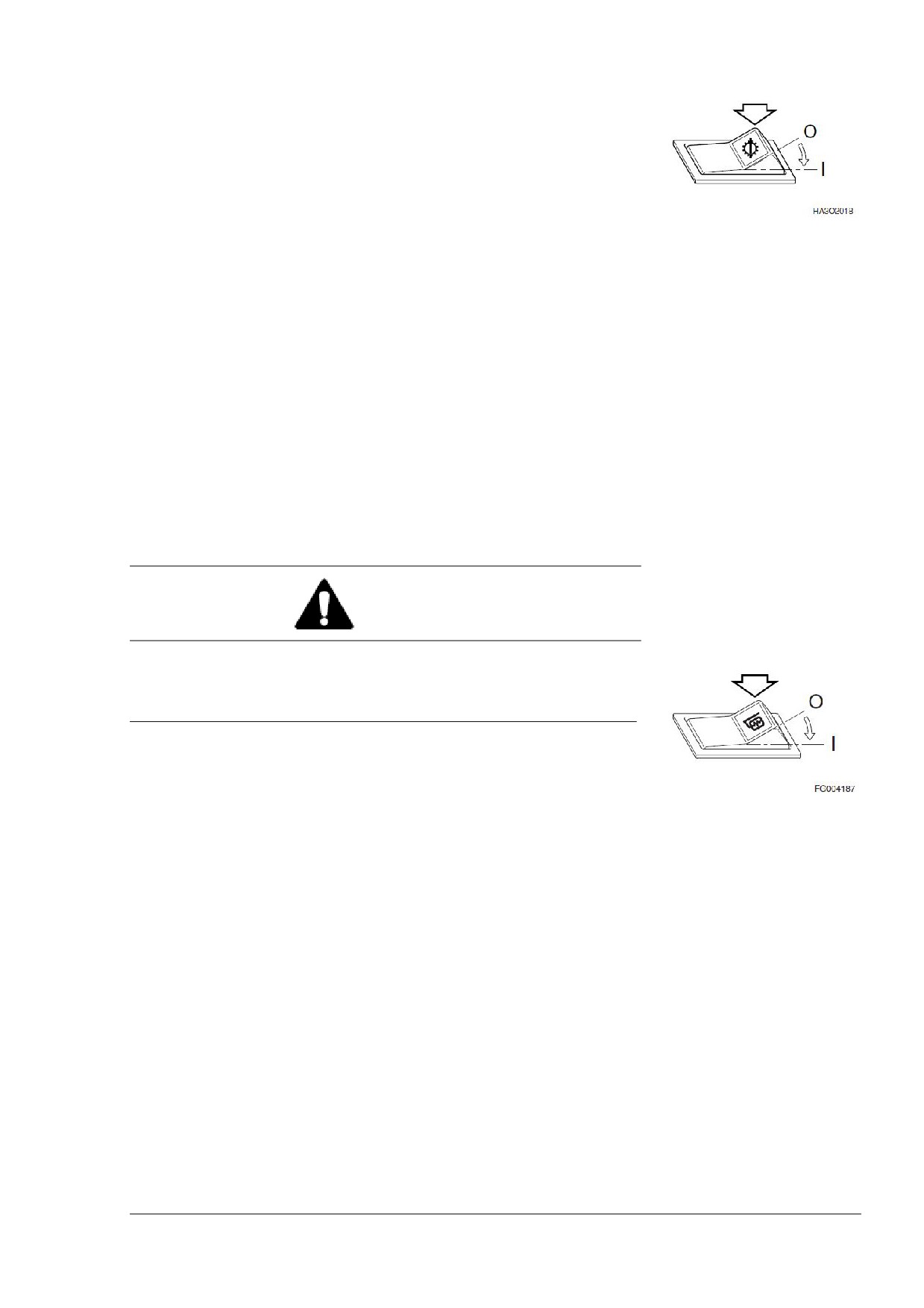

15. Кнопка обратного хода вентилятора

Эта кнопка включает обратное вращение вентилятора

системы охлаждения радиатора. Функция обратного хода

вентилятора необходима при чистке вентилятора.

О. Выключено.

I. Включено.

Включайте обратный ход вентилятора в следующей

Рисунок 74

последовательности:

A. Включите переключатель стартера

«О» (ВЫКЛ) -> «I»

(ВКЛ), затем включите кнопку обратного хода вентилятора

«О» (ВЫКЛ) -> «I» (ВКЛ) и запустите двигатель.

B. При обратном ходе вентилятора загорается индикаторная

лампа обратного хода вентилятора.

C. Для возврата к правому вращению заглушите двигатель,

измените положение обратного хода вентилятора

«I»

(ВКЛ) ->«О» (ВЫКЛ) и запустите двигатель снова.

ВНИМАНИЕ

Никогда не передвигайтесь и не работайте с включенным

режимом обратного хода вентилятора. Это может

привести к повреждению системы охлаждения.

Убедитесь, что выключатель находится в положении «О»

(ВЫКЛ) до запуска двигателя и начала эксплуатации

машины.

16. Контрольный переключатель холостого

хода

Контрольный переключатель холостого хода позволяет

регулировать скорость холостого хода (шаг 25 оборотов в

минуту) при помощи нажатия на контрольный переключатель

холостого хода. Переключатель работает от 700 до 1200

оборотов

минуту.

Рисунок

Органы управления

ОР000995

2 - 37

Фронтальные погрузчики колесные Doosan DL420. Руководство по эксплуатации и ТО (2009 год) - часть 1
