Doosan Гусеничный экскаватор DX480LC, DX520LC. Руководство по эксплуатации и ТО (2009 год)

DX480LC

DX520LC

Руководство

по эксплуатации и

техническому обслуживанию

K1008702CE

Серийный номер 5221/5117 и более

Февраль 2009 г.

Компания DOOSAN оставляет за собой право на постоянное совершенствование нашей продукции с целью

предоставления на рынок окончательного продукта. Данные усовершенствования могут быть выполнены в

любое время без каких-либо обязательств по замене материалов уже проданных продуктов. Пользователям

рекомендуется периодически связываться с их представителями для получения последней документации на

приобретѐнное оборудование.

Такая документация может включать приложения и информацию о дополнительном оборудовании, которого

нет в Вашем варианте установки. Для получения дополнительных деталей, которые могут Вам понадобиться,

свяжитесь со своим представителем.

Использующиеся в данном руководстве иллюстрации предназначены только для схематичного изображения

определѐнных единиц оборудования и могут отличаться от реального образца.

K1008702CE Руководство по эксплуатации и техническому

обслуживанию

Содержание

Техника безопасности

1-1

Оператору экскаватора DOOSAN

1-1

Расположение предупреждающих табличек

1-4

Краткая справка о мерах предосторожности во время использования режимов поднятия и копания

1-14

Несанкционированные изменения

1-15

Общая информация об опасности

1-15

Перед включением двигателя

1-24

Эксплуатация машины

1-27

Техническое обслуживание

1-34

Аккумуляторная батарея

1-43

Буксировка

1-45

Доставка и перевозка

1-46

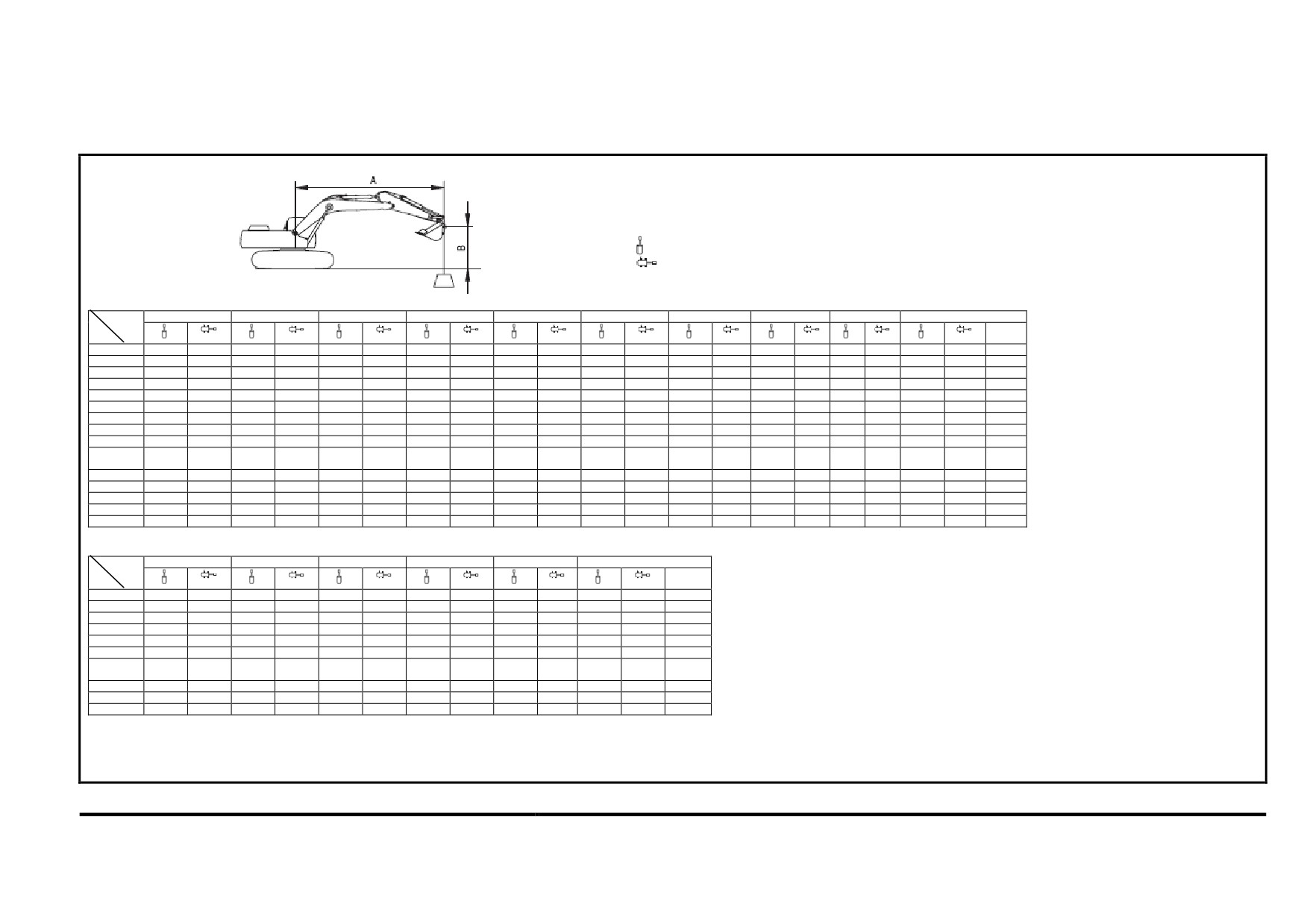

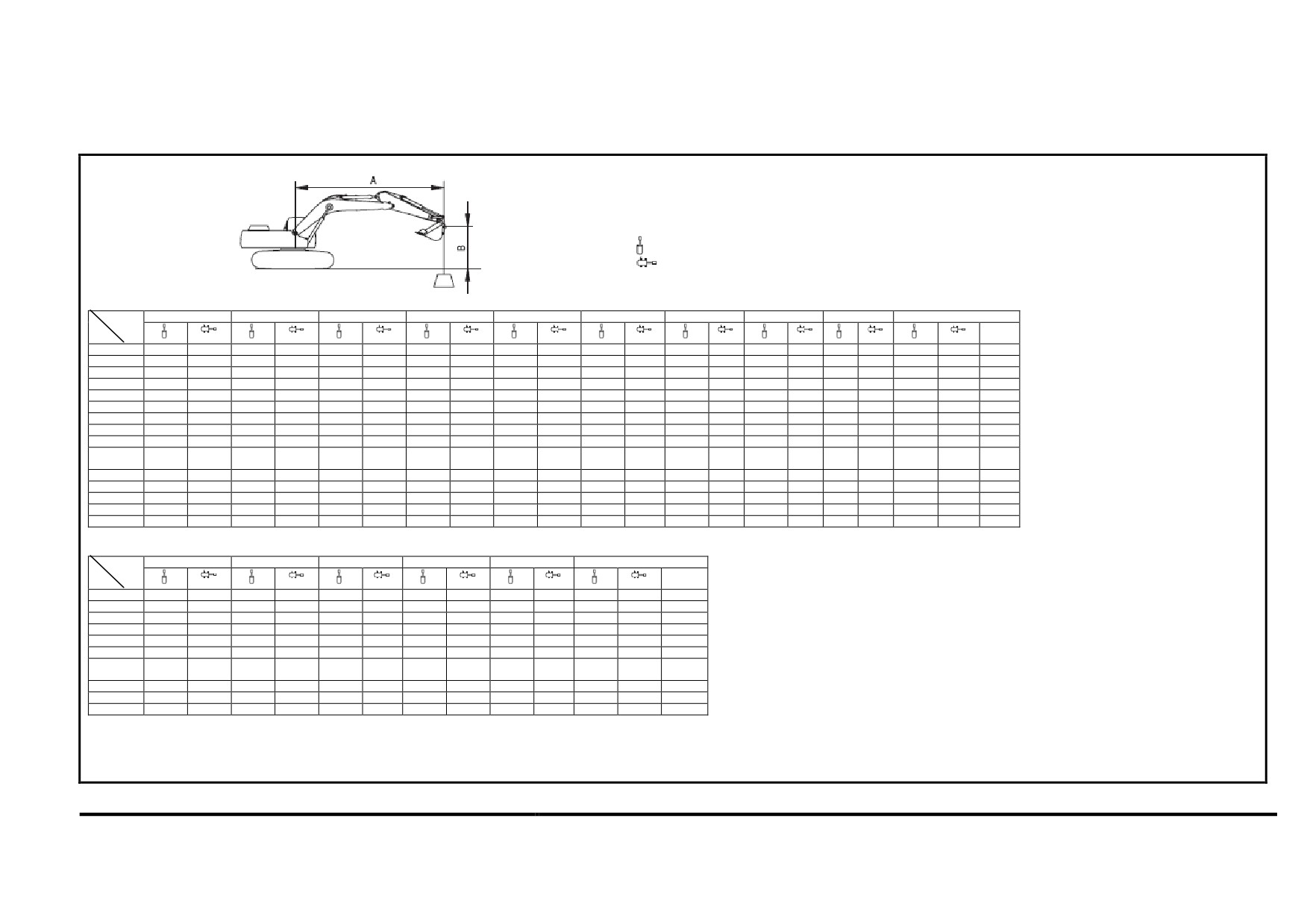

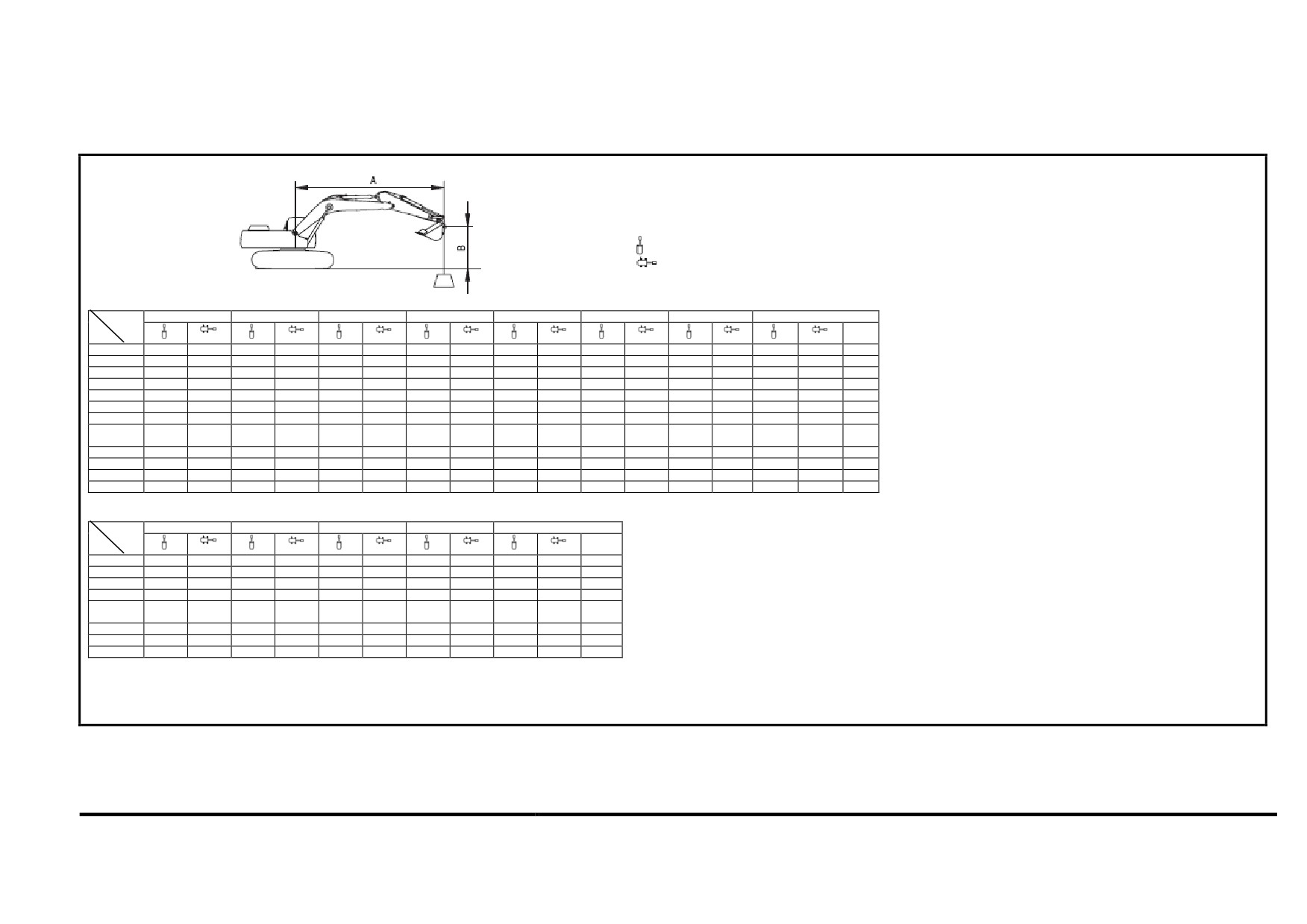

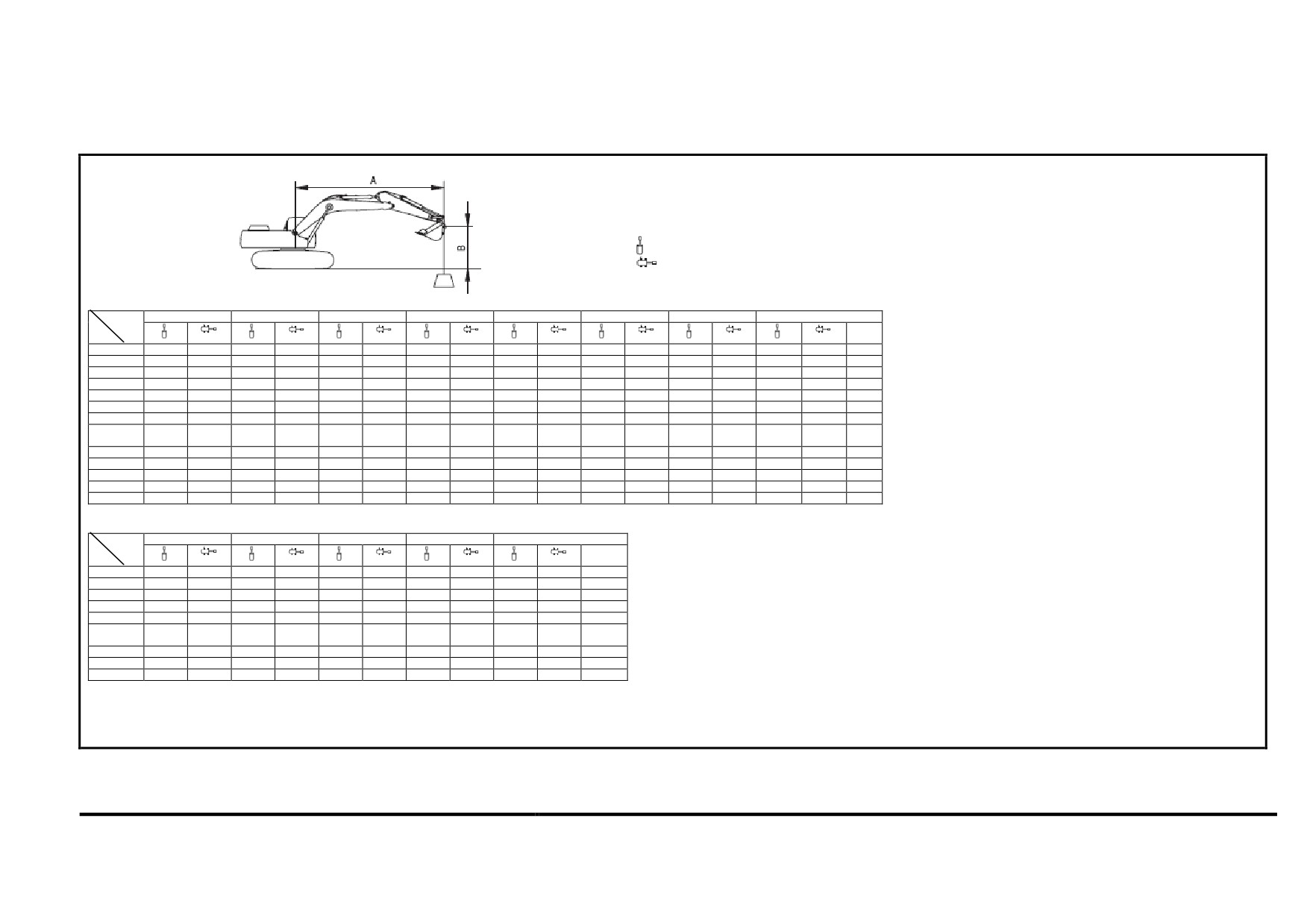

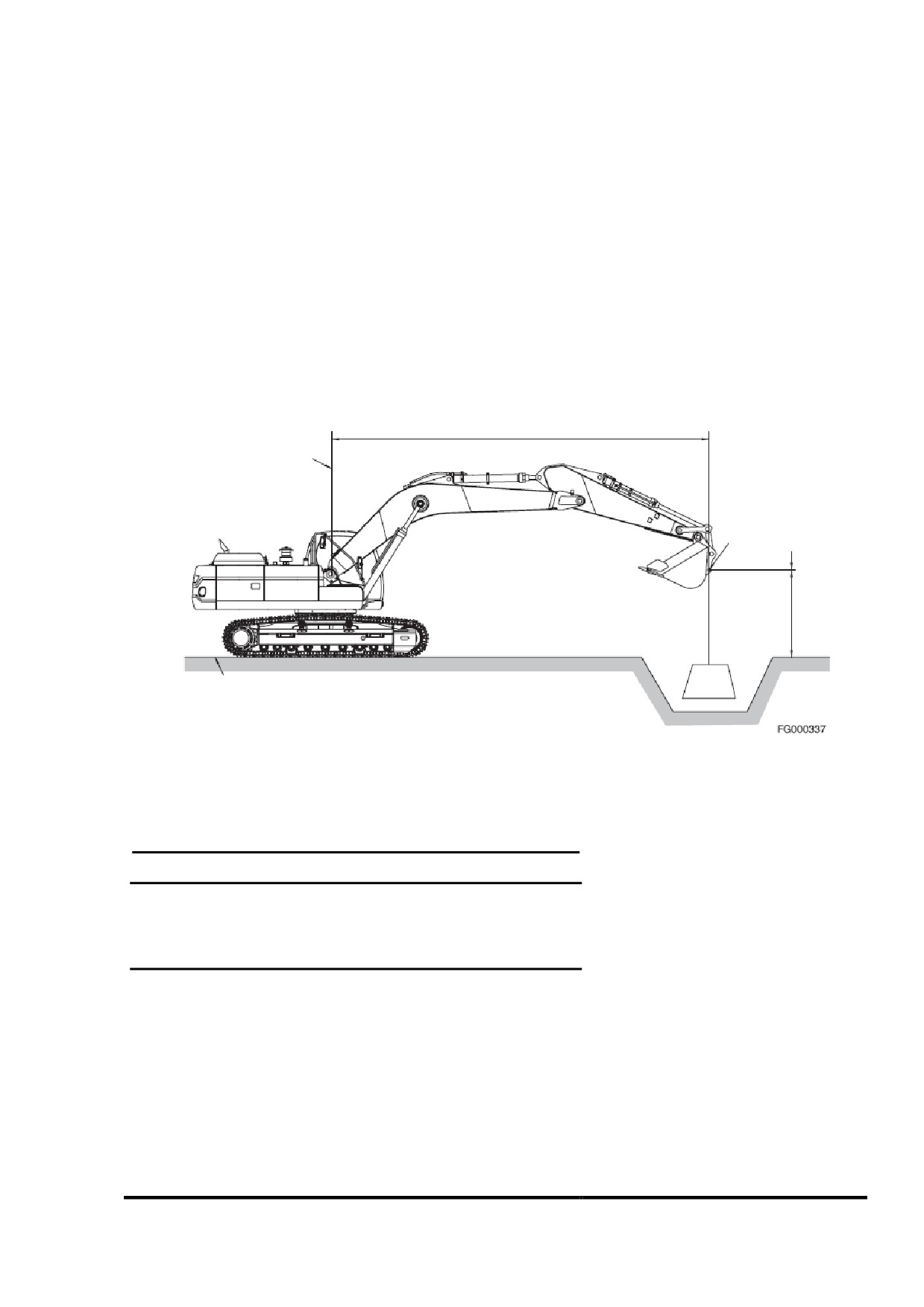

Таблицы номинальной грузоподъѐмности экскаватора

1-47

Органы управления

2-1

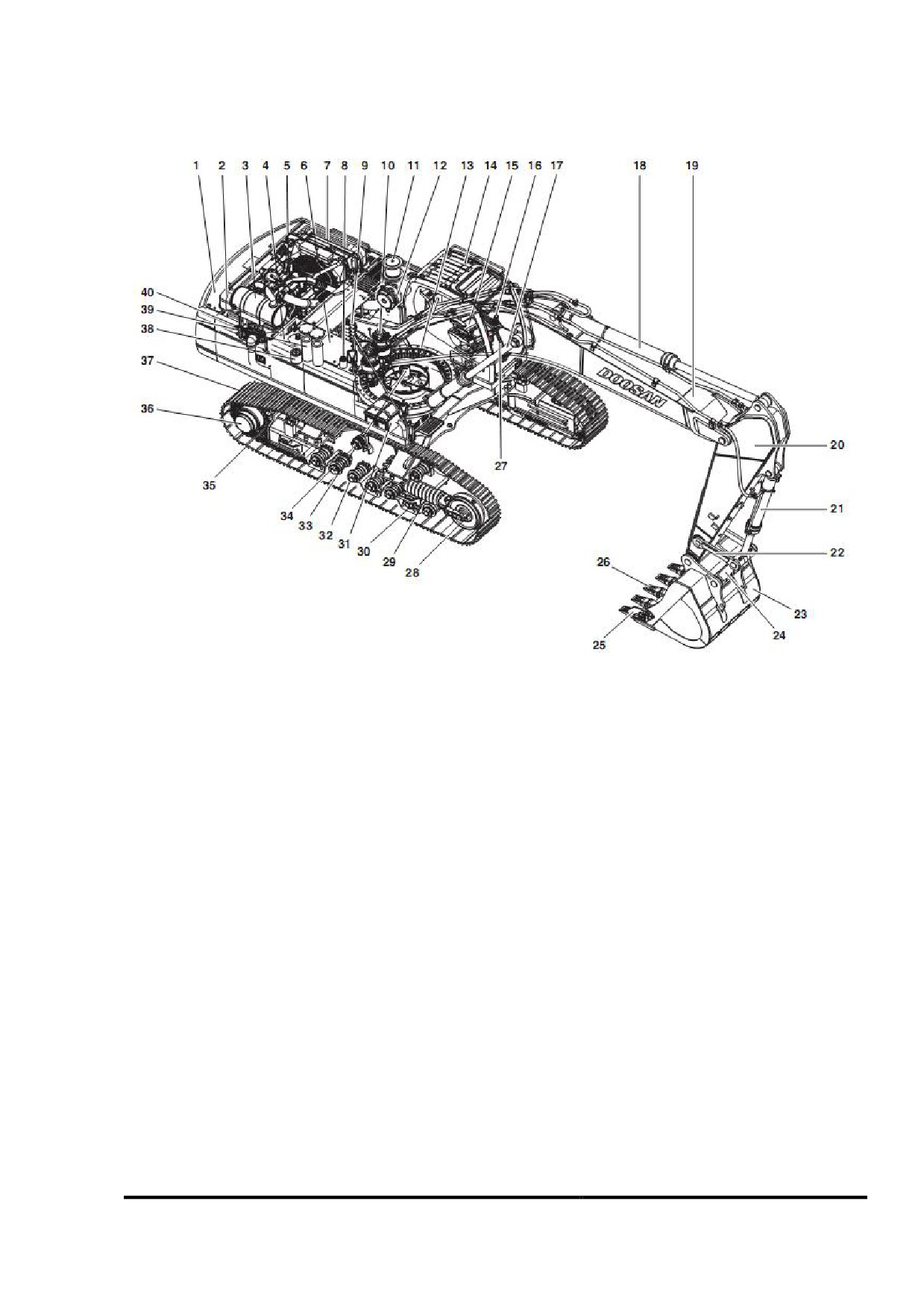

Расположение деталей

2-2

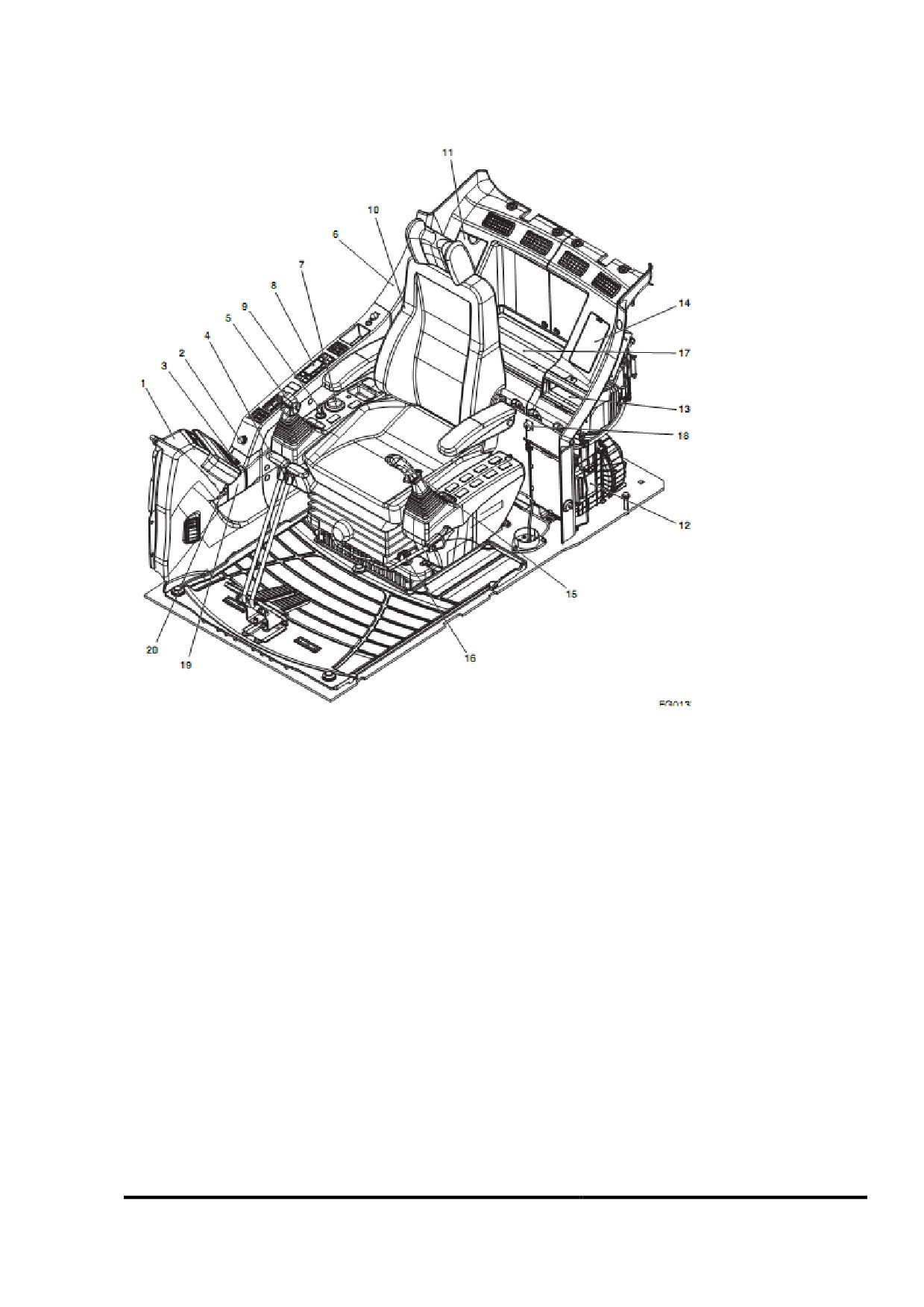

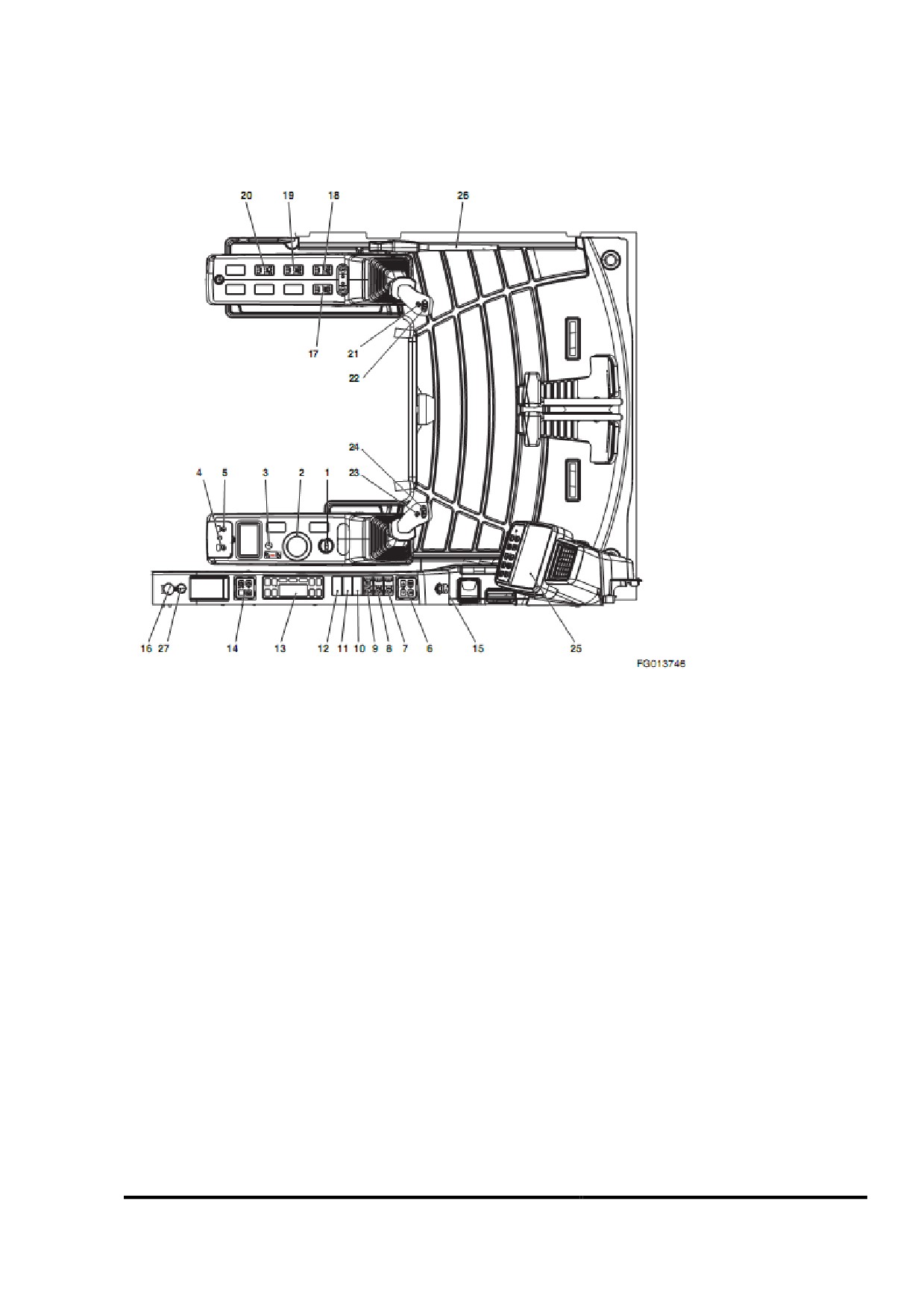

Зона водителя

2-4

Приборы и панели управления

2-6

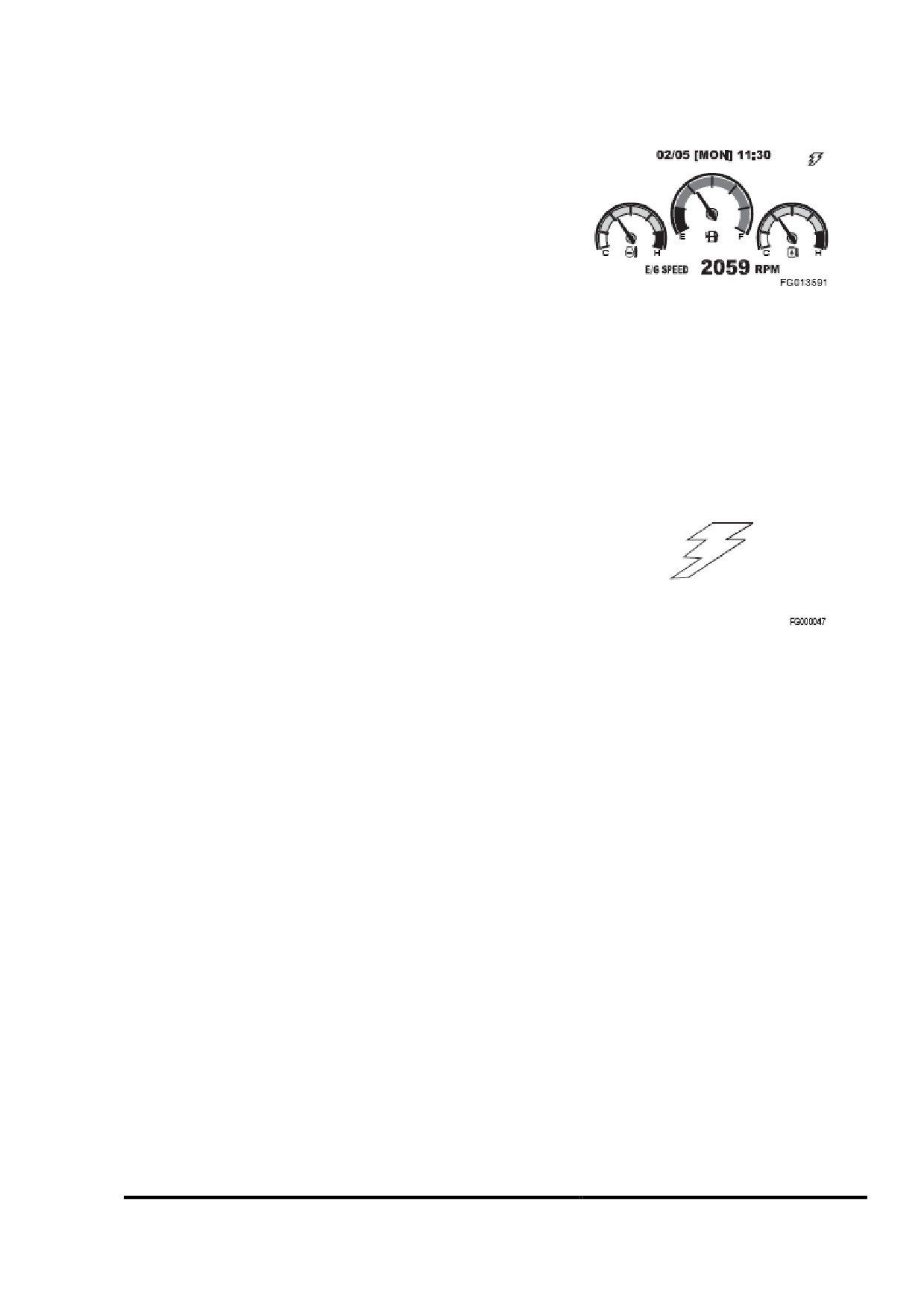

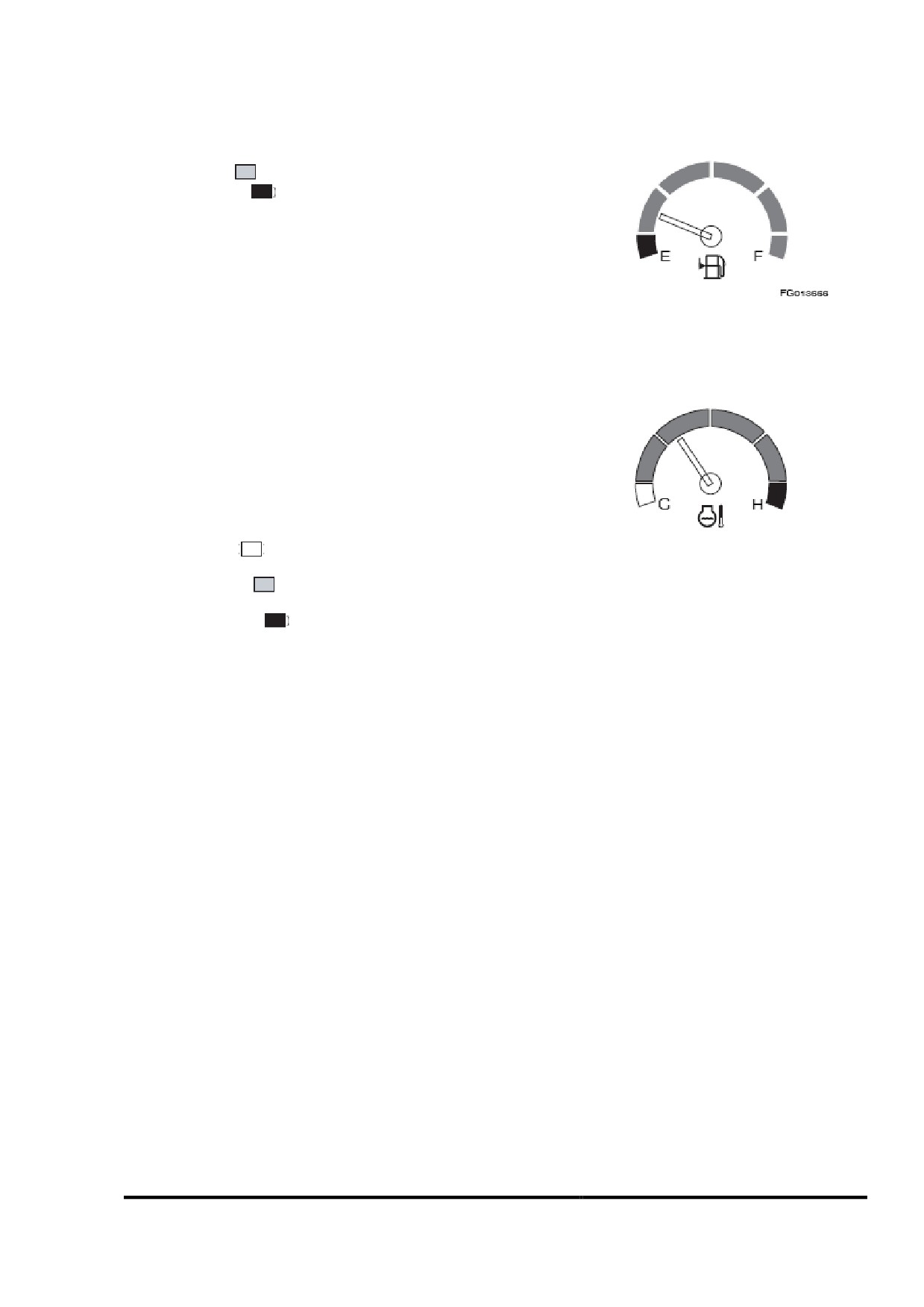

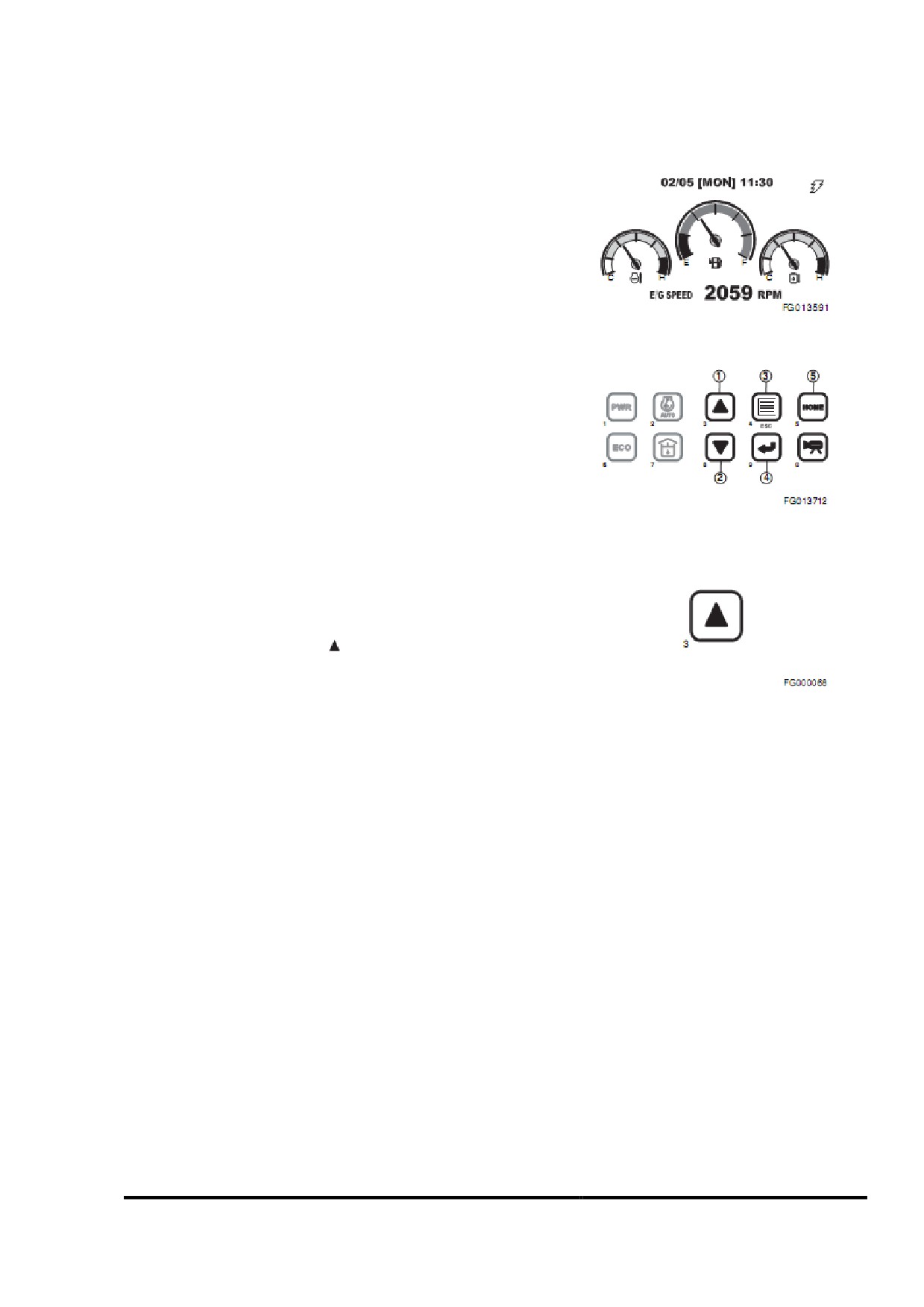

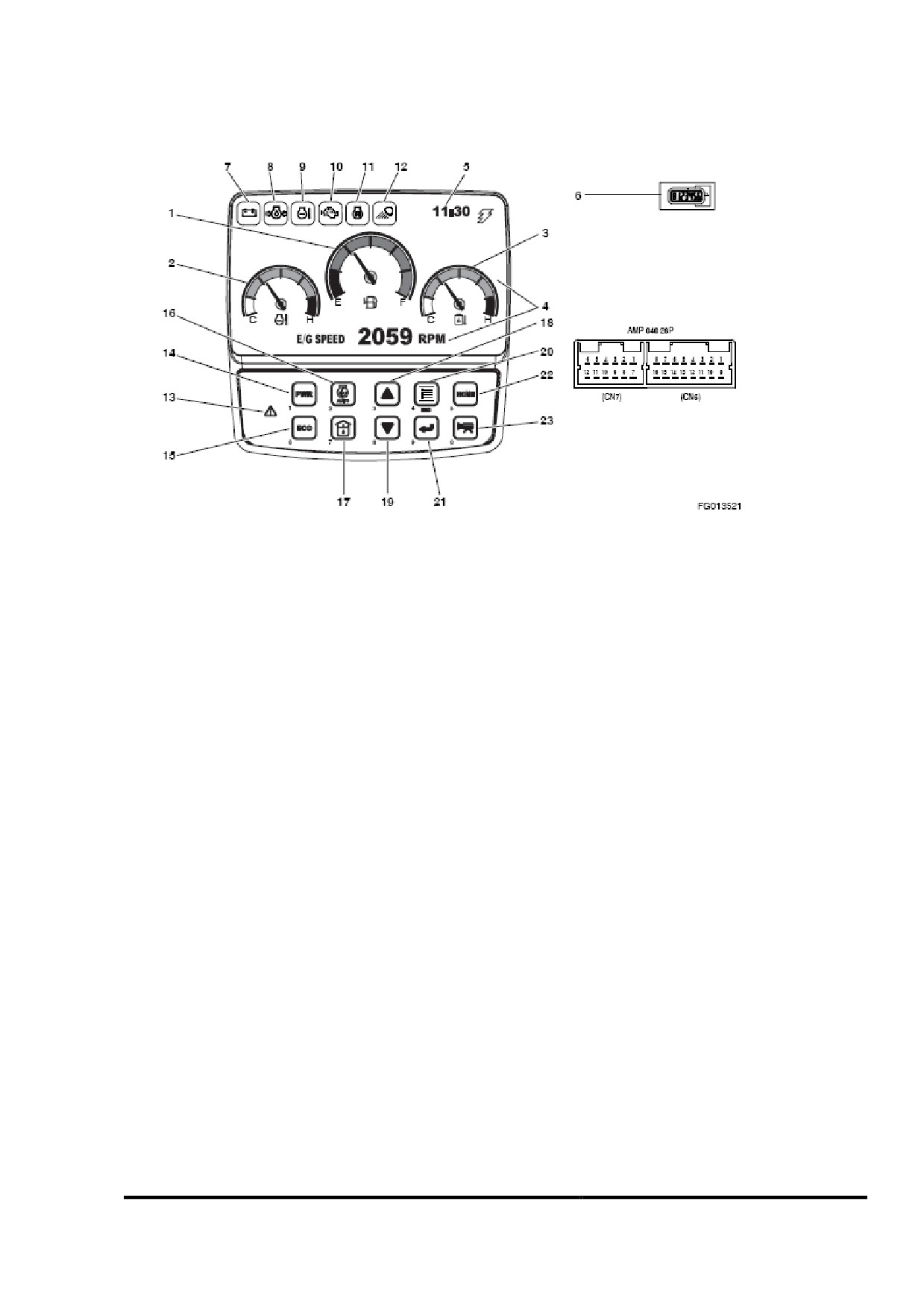

Приборная панель

2-20

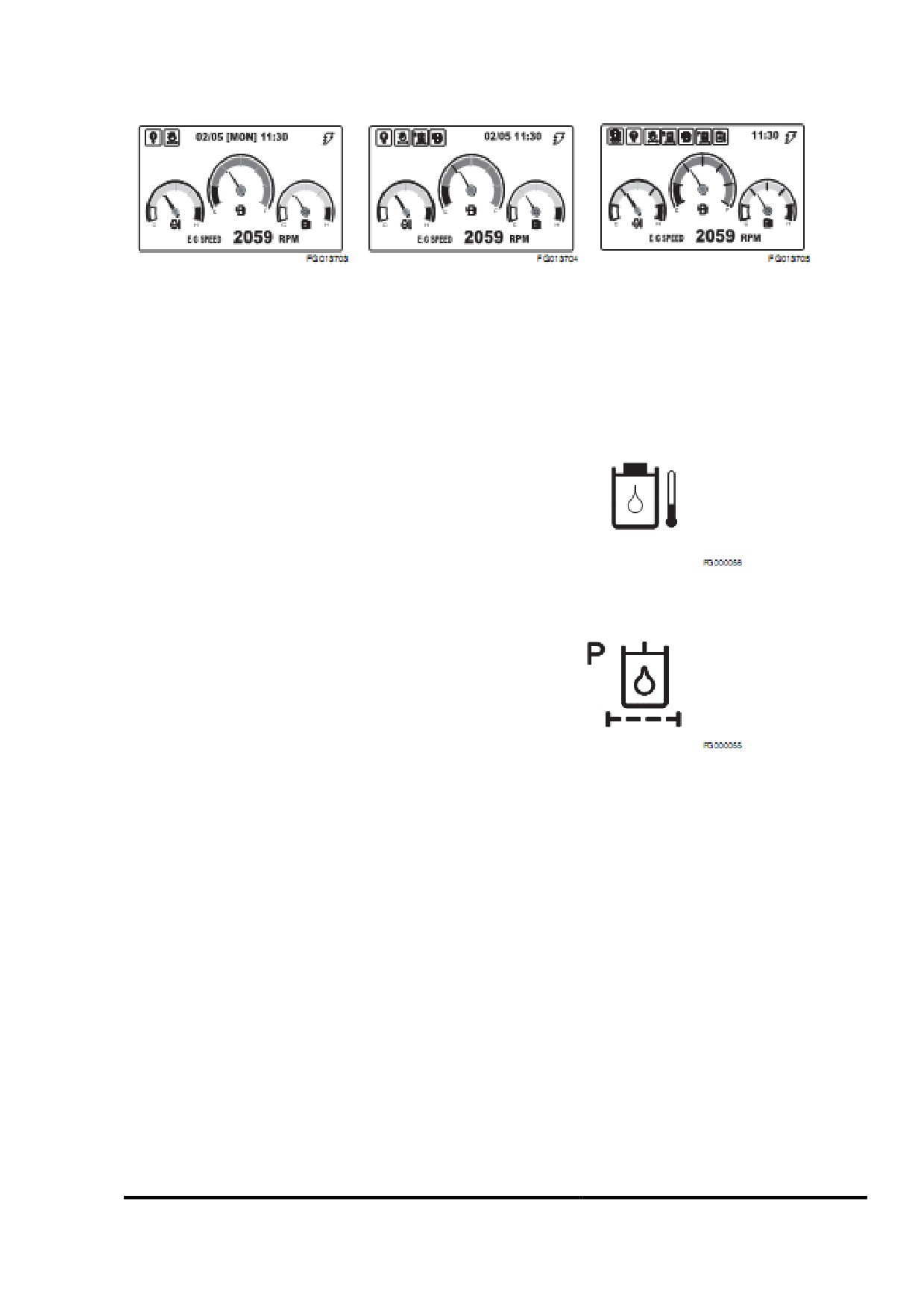

Многофункциональный указатель и графическая информация

2-27

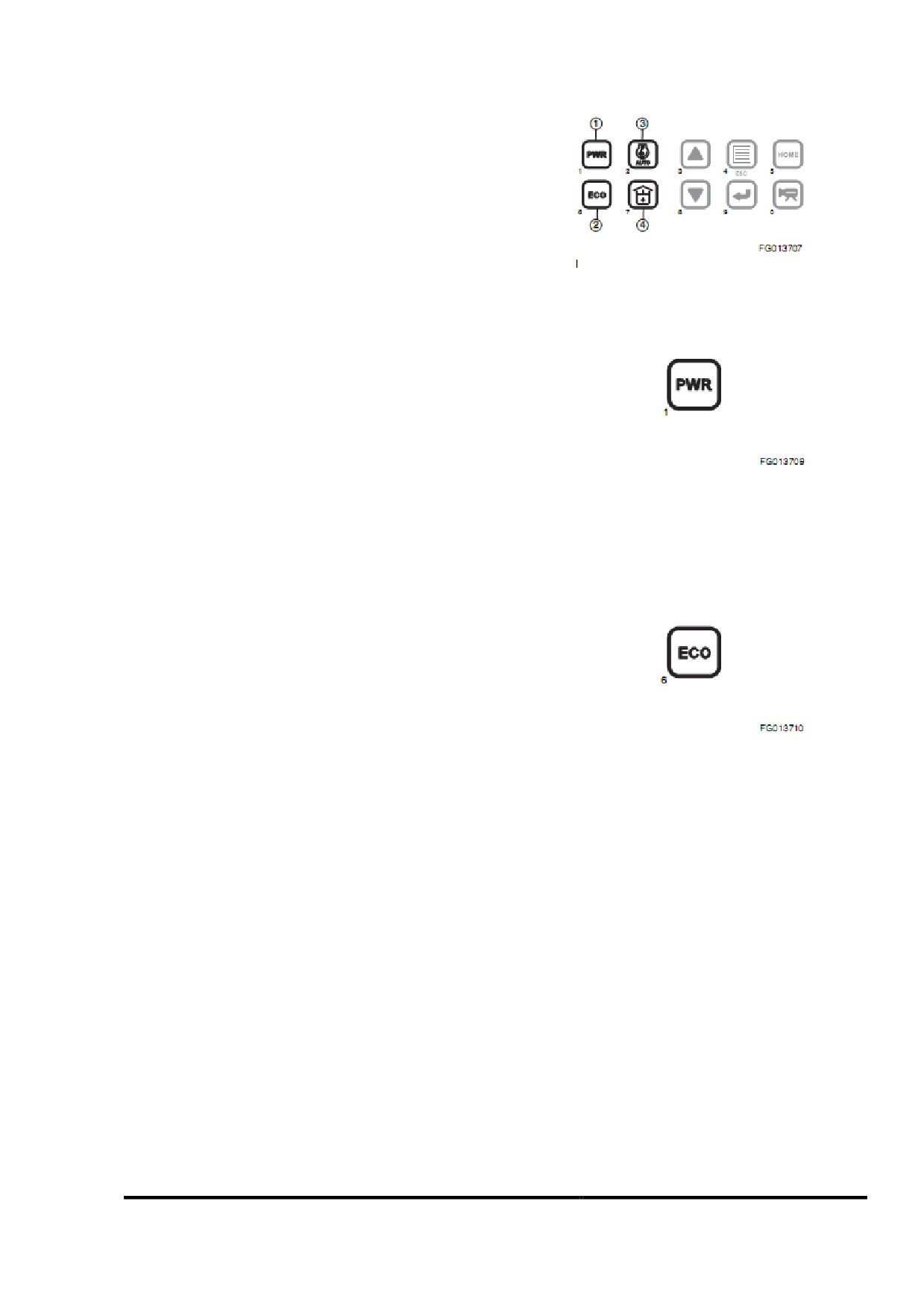

Кнопки выбора режима

2-33

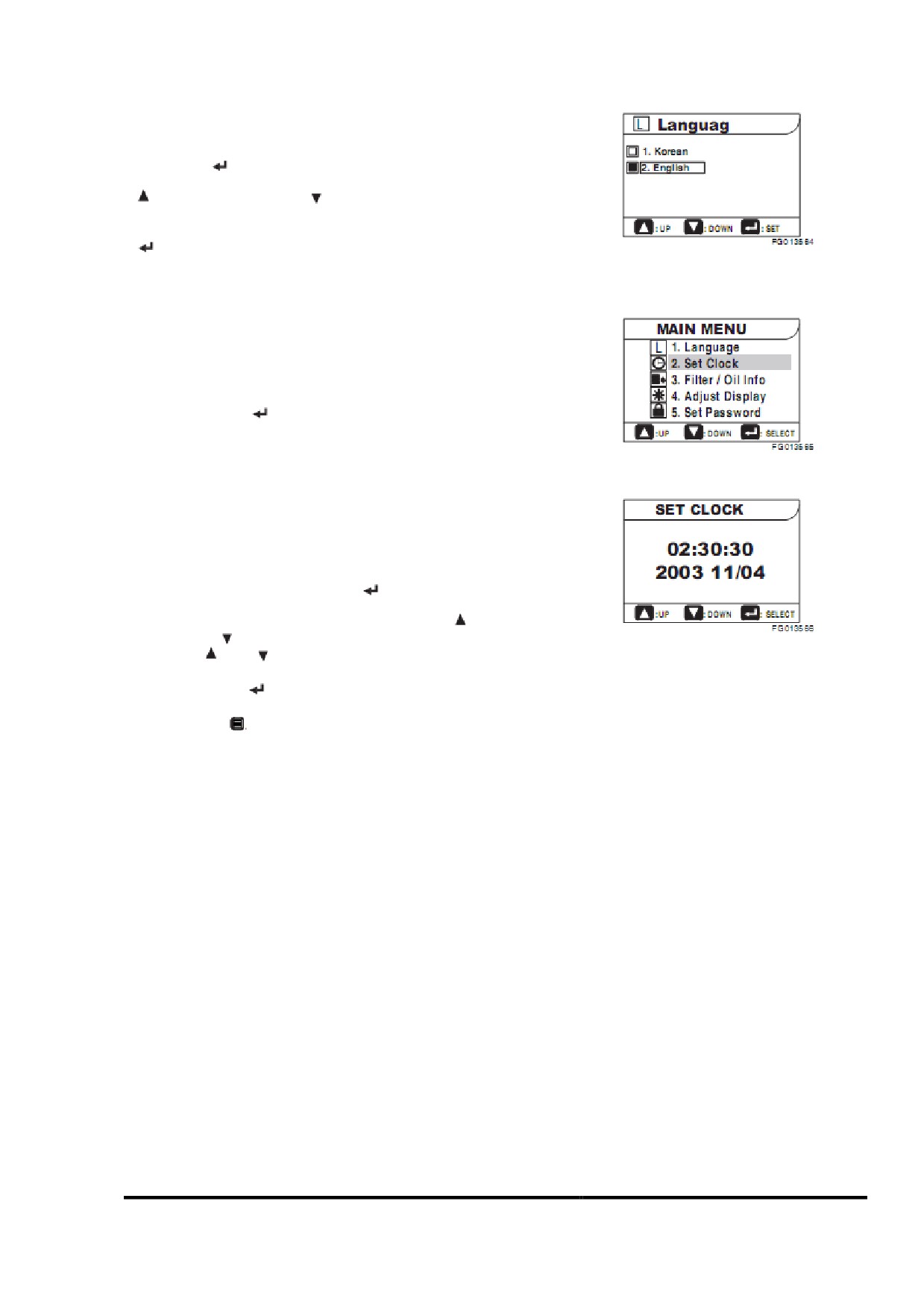

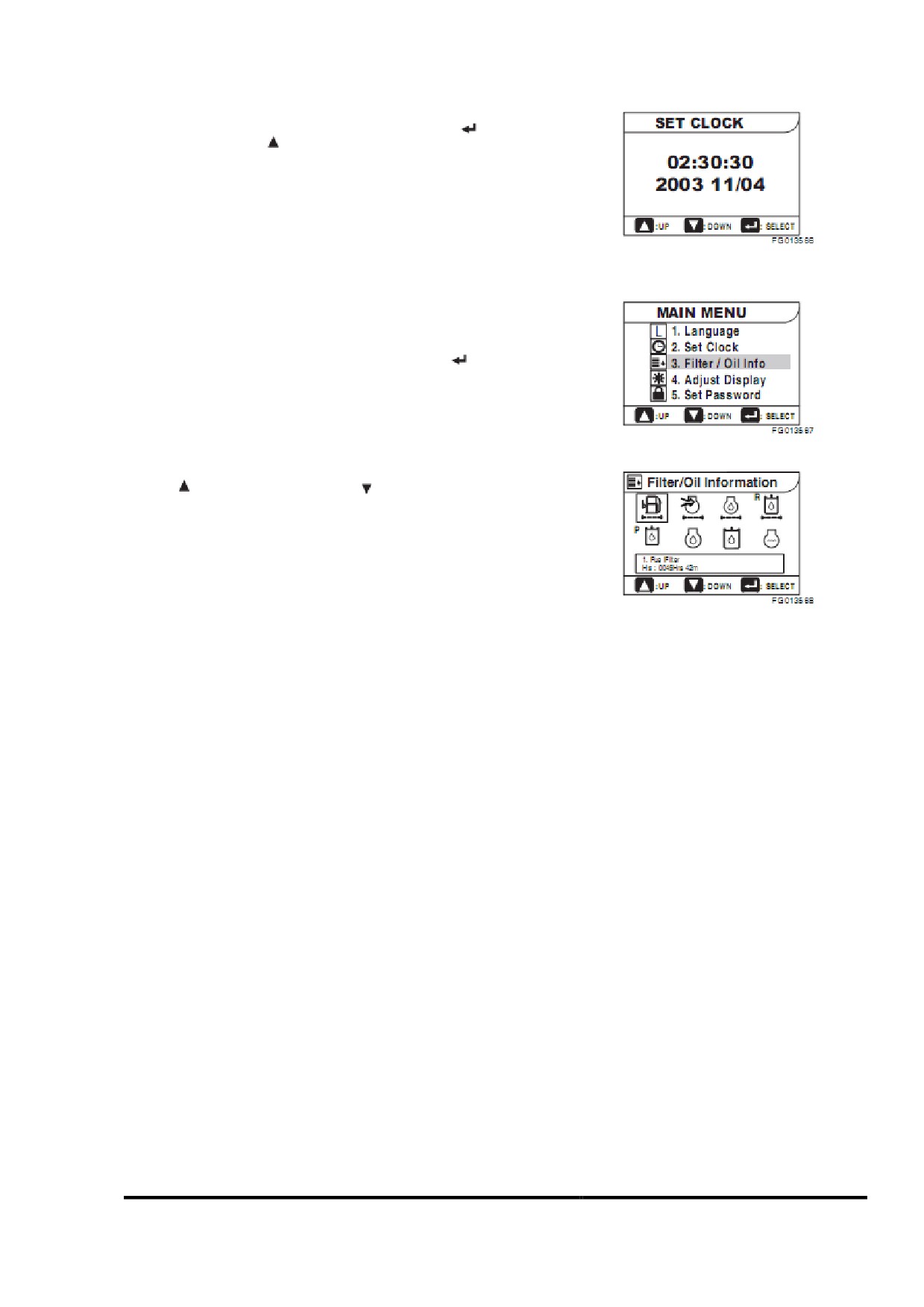

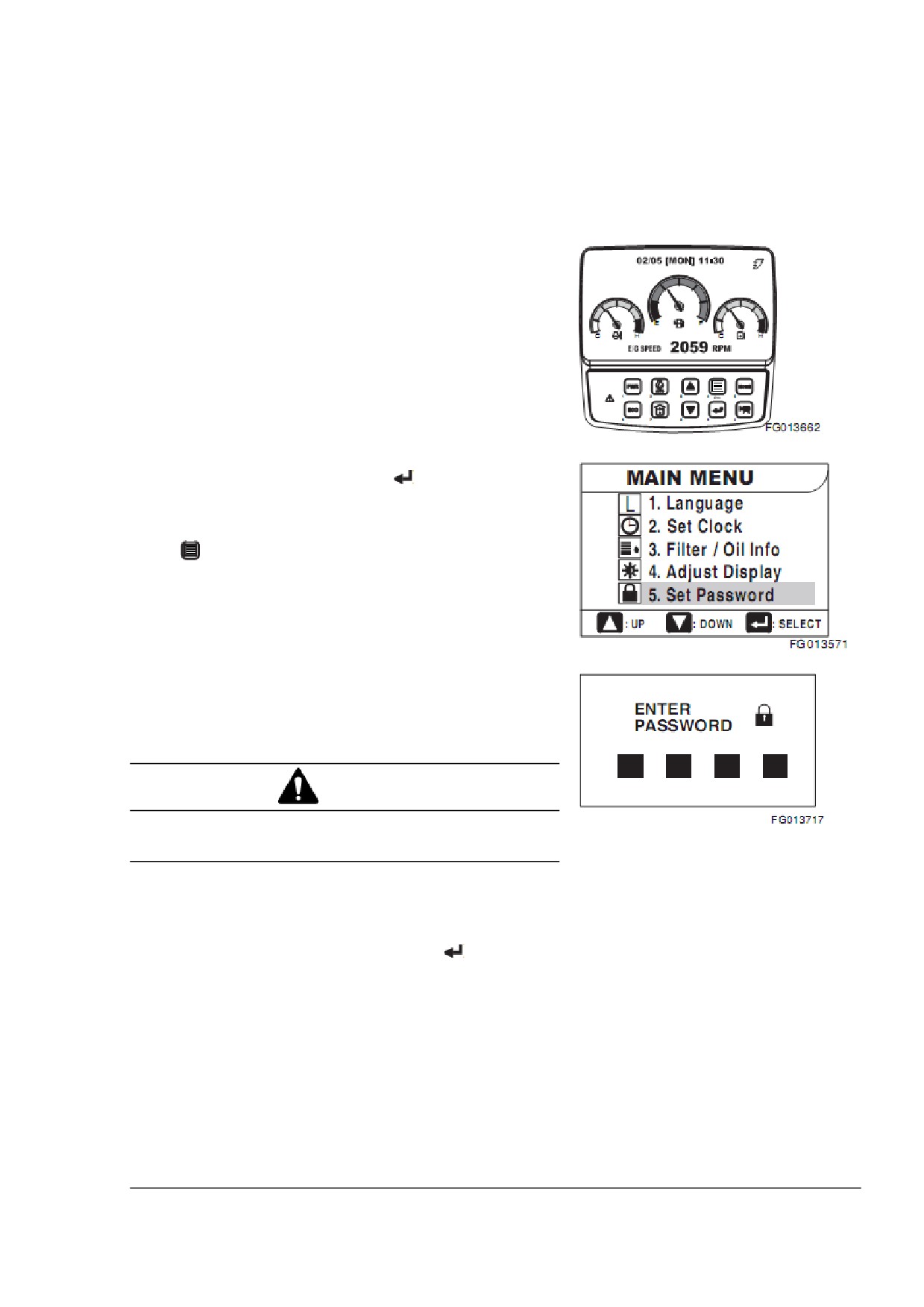

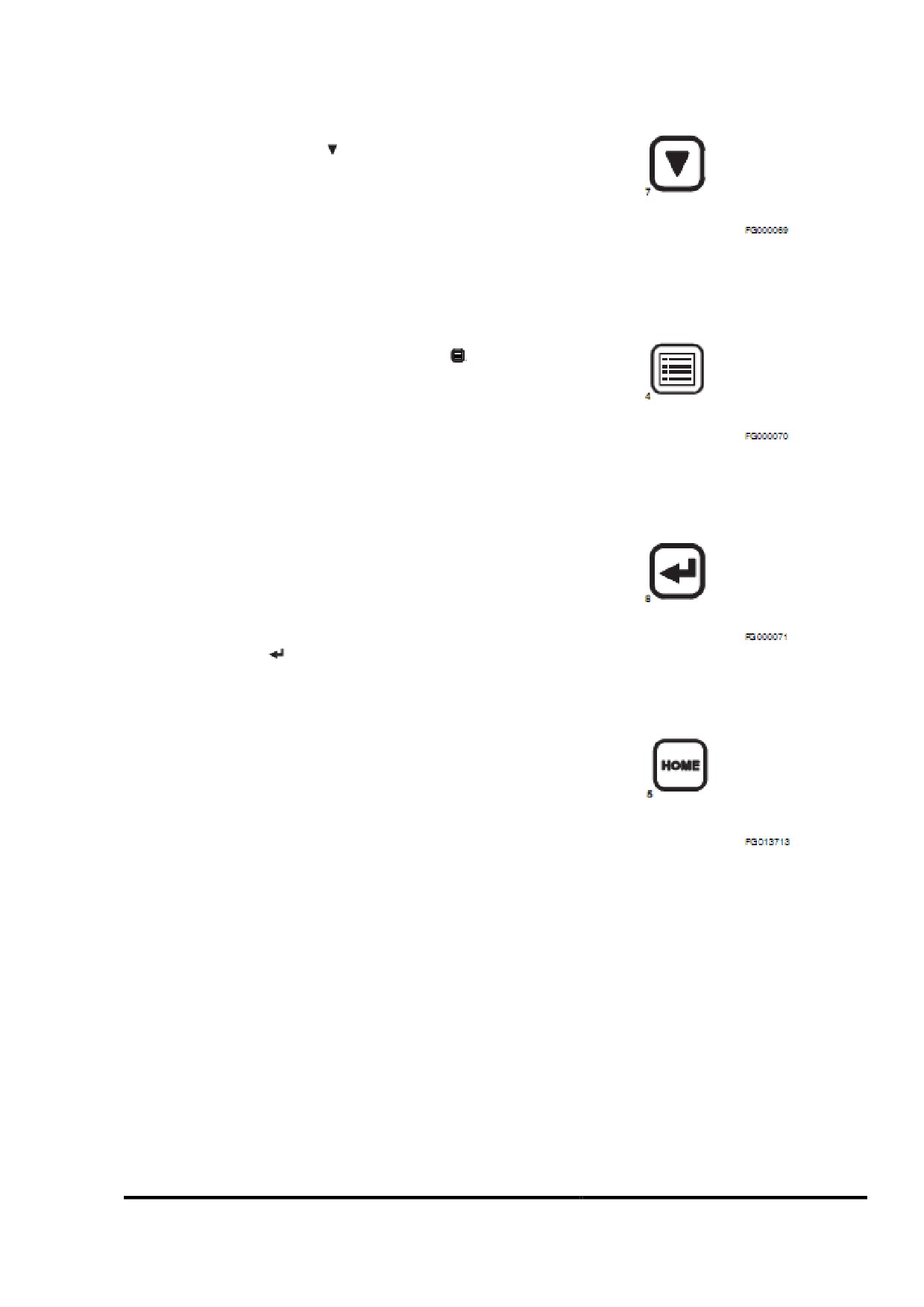

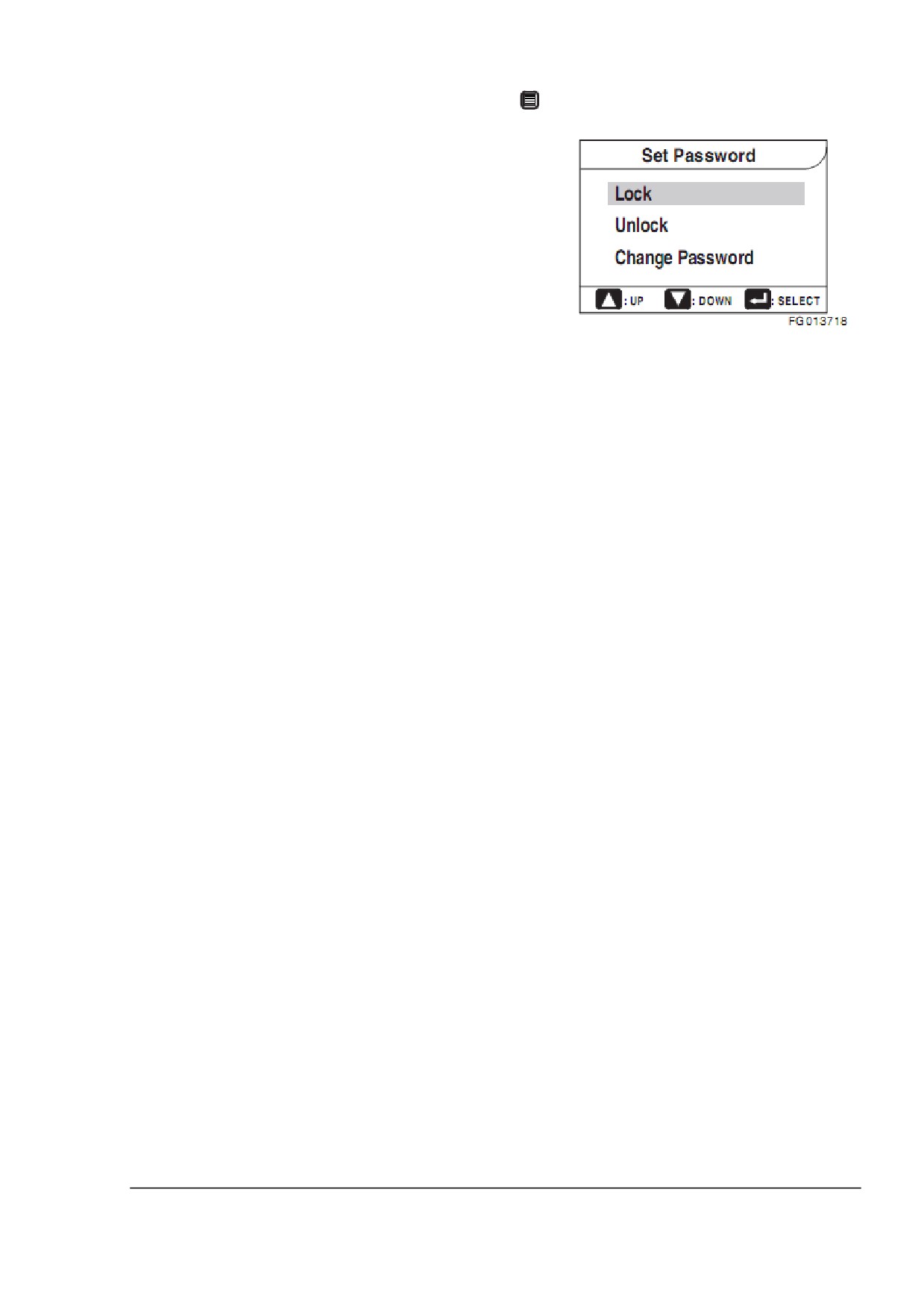

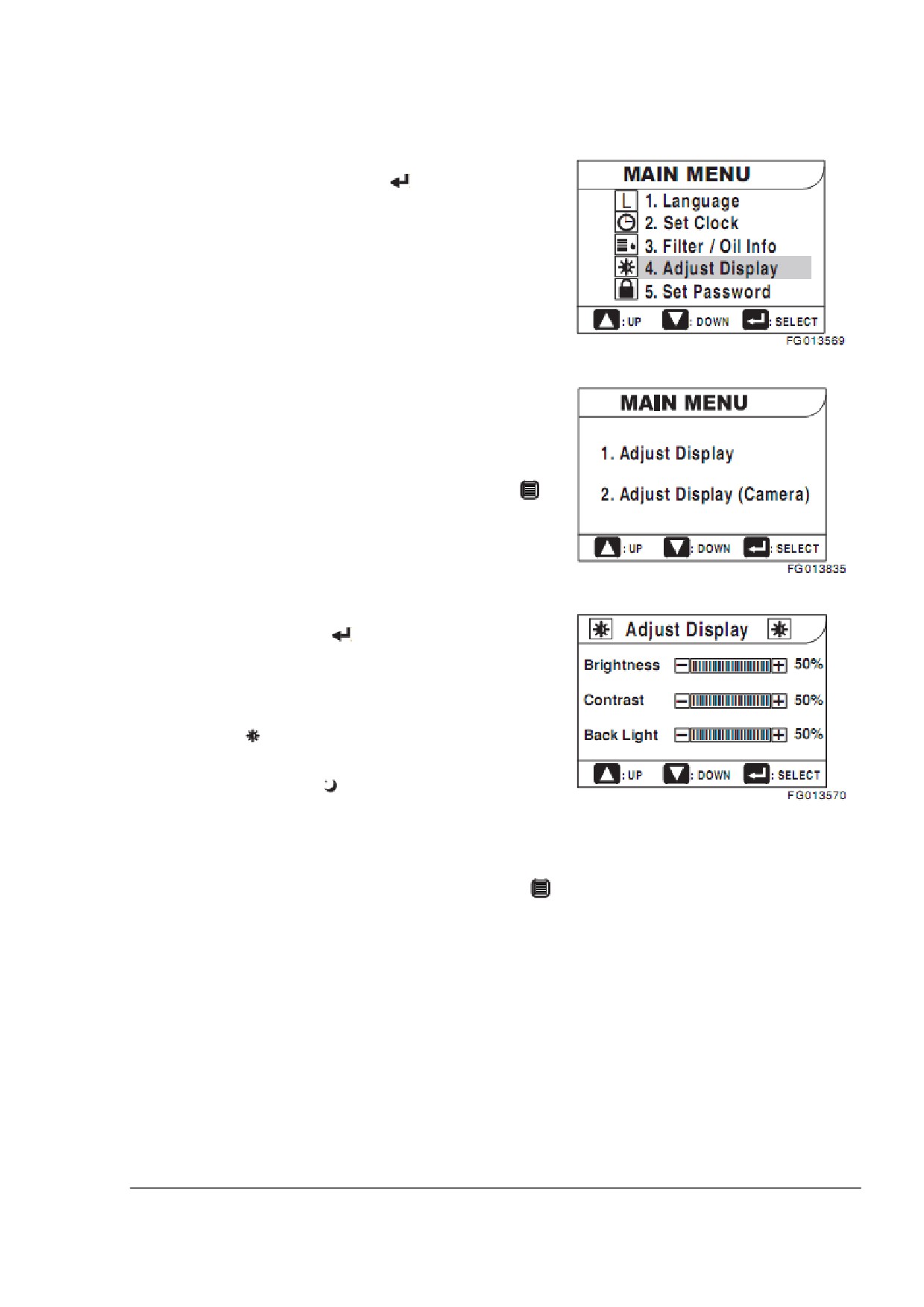

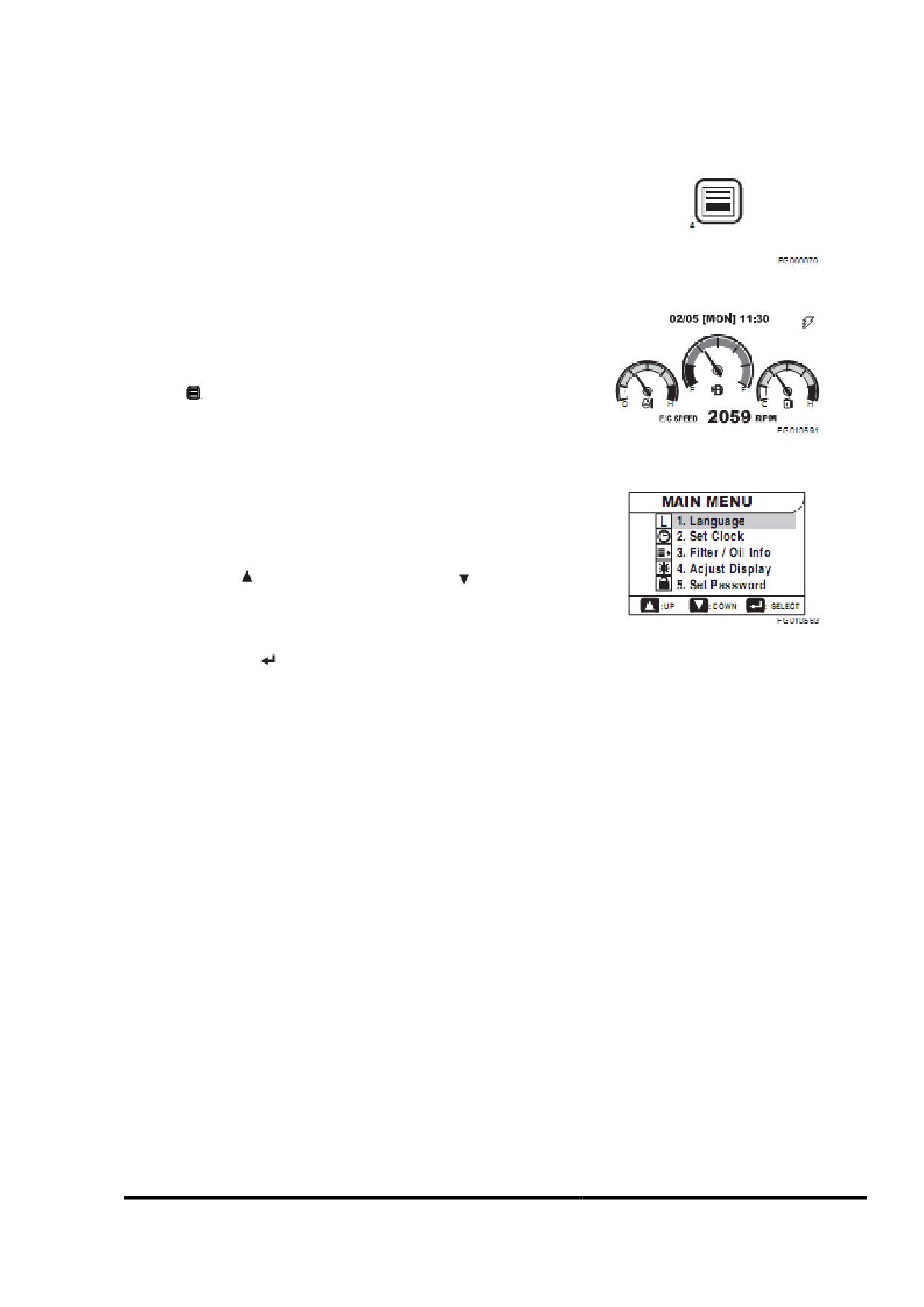

Настройка главного меню

2-35

Управление потоком

2-44

Выбор рабочего дисплея

2-46

Пульт управления обогревателем и кондиционером

2-49

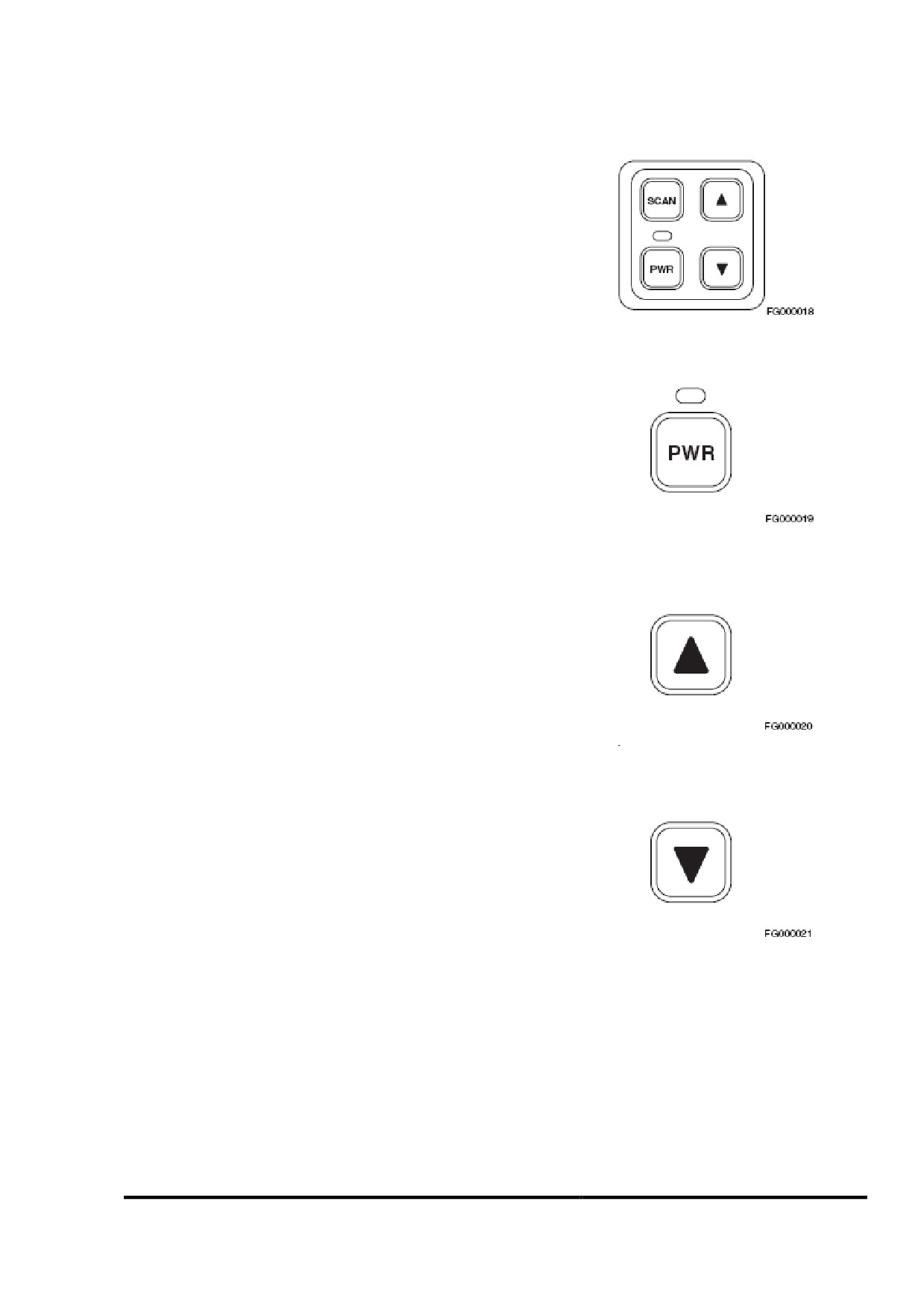

Стереопроигрыватель

2-55

Прочее электрическое оборудование

2-56

Настройка кресла

2-58

Содержание

K1008702CE

Люк потолка

2-62

Ветровые стѐкла

2-63

Дверная задвижка

2-65

Отсеки для принадлежностей в кабине

2-66

Пепельница

2-66

Солнцезащитный козырѐк

2-67

Вешалка

2-67

Подстаканник

2-68

Крепление дверного окна

2-68

Инструмент для экстренного разбивания стекла

2-68

Прочие люки и двери

2-69

Эксплуатация

3-1

Управление новым экскаватором

3-1

Запуск и остановка двигателя

3-2

Предохранительный рычаг блокировки

3-13

Передвижение

3-14

Инструкции по эксплуатации

3-19

Меры предосторожности при эксплуатации

3-25

Парковка экскаватора

3-30

Порядок буксировки

3-31

Гидравлическая дробилка

3-32

Настройка подачи насоса

3-37

Используемые методики

3-40

Эксплуатация в нестандартных условиях

3-42

Осмотр, техническое обслуживание и наладка

4-1

Профилактическое техническое обслуживание

4-1

Предварительная подготовка рабочей машины для технического обслуживания

4-4

Список рекомендуемых смазочных жидкостей

4-6

Объѐм жидкости

4-8

Карта смазки и технического обслуживания

4-8

Периодичность технического обслуживания

4-12

Содержание

K1008702CE

Техническое обслуживание через каждые 10 часов работы/ ежедневное ТО

4-14

Техническое обслуживание через каждые 50 часов работы/ еженедельное ТО

4-25

Техническое обслуживание через каждые 250 часов работы/ ежемесячное ТО

4-28

Техническое обслуживание через каждые 500 часов работы/ ежеквартальное ТО

4-34

Техническое обслуживание через каждые 1000 часов работы/ ТО каждые полгода

4-43

Техническое обслуживание через каждые 2000 часов работы/ ежегодное ТО

4-49

Техническое обслуживание через каждые 4000 часов работы/ ТО каждые два года

4-55

Техническое обслуживание через каждые 12000 часов работы/ ТО каждые шесть лет

4-56

Смазка крепления для съѐмного противовеса (поставляется по специальному заказу)

4-57

Система кондиционирования воздуха

4-58

Осмотр болтов и гаек

4-59

Ковш

4-71

Порядок регулировки ковша при помощи прокладок

4-73

Электрическая система

4-74

Система охлаждения двигателя

4-78

Насос перекачки топлива (поставляется по специальному заказу)

4-83

Эксплуатация аккумуляторной батареи

4-85

Натяжение гусеницы

4-86

Вентиляция и заливка гидравлической системы

4-88

Долгосрочное хранение

4-90

Техническое обслуживание в особых условиях

4-92

Перевозка

5-1

Сборка и разборка до и после перевозки

5-1

Погрузка и выгрузка

5-17

Поднятие канатом

5-20

Поиск и устранение неисправностей

6-1

Электрическая система

6-1

Двигатель

6-2

Гидравлическая система

6-3

Система поворота

6-4

Система хода

6-5

Содержание

K1008702CE

ОР000809

Техника безопасности

ОПЕРАТОРУ ЭКСКАВАТОРА DOOSAN

ОПАСНО!

Несоблюдение техники безопасности при использовании

экскаватора может привести к серьѐзным травмам и даже

смертельному исходу. Виды эксплуатации, технического

обслуживания и использование оборудования, а также

способы доставки и перевозки, которые не соответствуют

правилам техники безопасности, изложенным на данных

страницах, могут привести к травмам с возможным

смертельным исходом или сильному повреждению машины и

расположенного рядом имущества.

Пожалуйста, уважайте важность взятой на себя ответственности

по обеспечению собственной безопасности и безопасности людей,

которые могут пострадать от ваших действий.

Информация о технике безопасности, изложенная на данных

страницах, содержит следующие разделы:

«Расположение предупреждающих табличекª на стр.1-4

«Краткая справка о мерах предосторожности во время

использования режимов поднятия и копанияª на стр.1-14

«Несанкционированные измененияª на стр.1-15

«Общая информация об опасностиª на стр.1-15

«Перед включением двигателяª на стр.1-24

«Эксплуатация машиныª на стр.1-27

«Техническое обслуживаниеª на стр.1-34

«Аккумуляторная батареяª на стр.1-43

«Буксировкаª на стр.1-45

10.

«Доставка и перевозкаª на стр.1-45

11.

«Таблицы номинальной грузоподъѐмности экскаватораª

на стр.1-47

Техника безопасности

OP000809

1-1

ВНИМАНИЕ!

Неправильная эксплуатация и техническое обслуживание

могут быть опасными и привести к серьѐзным травмам или

человеческим жертвам.

Перед началом

эксплуатации

или технического

обслуживания водитель и технический персонал должны

внимательно ознакомиться с данным руководством.

Храните данное руководство в отсеке для принадлежностей

за сиденьем водителя и поручите каждому сотруднику,

работающему с машиной, периодически читать руководство.

Некоторые действия, связанные с эксплуатацией и

техническим обслуживанием машины, могут привести к

серьѐзным последствиям, если они не осуществляются

описанным в руководстве образом.

При использовании машины в непредусмотренных, но не

запрещѐнных целях, Вы обязаны убедиться в безопасности

такого применения для окружающих. Никто ни при каких

обстоятельствах не может использовать машину в

запрещѐнных целях, как это указано в данном руководстве.

Компания DOOSAN поставляет машины, полностью

соответствующие правилам и стандартам страны, в которую

они поставляются. Если данная машина была приобретена в

другой стране или от лица, находящегося в другой стране, в

ней может не хватать определѐнных средств техники

безопасности и спецификаций, необходимых для

эксплуатации в Вашей стране. При возникновении вопросов

о соответствии Вашей машины правилам и стандартам,

действующим в Вашей стране, перед началом еѐ

эксплуатации свяжитесь с компанией DOOSAN или еѐ

представителем.

ОБОЗНАЧЕНИЕ

ОПАСНОСТИ

Будьте готовы ознакомиться со всеми инструкциями по

эксплуатации и технике безопасности.

Это - символ обозначения опасности. Каждый раз, когда он

упоминается в данном руководстве или присутствует на

предупредительных знаках машины, Вы должны осознавать

потенциальную угрозу телесных повреждений или аварии.

Всегда соблюдайте меры предосторожности и следуйте

рекомендуемому алгоритму действий.

Техника безопасности

OP000809

1-2

Запомните сигнальные слова, используемые

в символах обозначения опасности

Слова «CAUTIONª («ОСТОРОЖНО!ª), «Warningª («Внимание!ª)

«DANGERª

(«ОПАСНО!ª), используемые в данном

руководстве и на табличках машины, указывают на угрозу

опасности или небезопасного использования. Все три

степени риска указывают на необходимость соблюдения

техники безопасности. Соблюдайте указанные меры

предосторожности всегда, когда видите треугольный значок

опасности, не зависимо от того, какое именно слово стоит

рядом с символом «восклицательного знакаª.

CAUTION

Данное слово («ОСТОРОЖНО!ª) используется в сообщениях

об опасности и на предупреждающих табличках и указывает

на потенциальную опасную ситуацию, если не избежать

которую, можно получить небольшие или средние

повреждения. Оно также может использоваться для

предупреждения об общих ситуациях небезопасного

использования.

WARNING

Данное слово («ВНИМАНИЕ!ª) используется в сообщениях об

опасности и на предупреждающих табличках и указывает на

потенциальную опасную ситуацию, которая может привести к

получению серьѐзных повреждений или человеческим

жертвам. Оно также может использоваться для

предупреждения о ситуациях крайне небезопасного

использования.

DANGER

Данное слово («ОСТОРОЖНО!ª) используется в сообщениях

об опасности и на предупреждающих табличках и указывает

на неминуемую опасную ситуацию, которая может привести к

получению серьѐзных повреждений или человеческим

жертвам. Оно также может использоваться для

предупреждения об оборудовании, которое может

взорваться или детонировать при неосторожном обращении

или использовании.

Меры предосторожности описаны в разделе

«ТЕХНИКА

БЕЗОПАСНОСТИª со стр.1-4.

Компания DOOSAN не может предусмотреть все случаи

потенциальной угрозы при эксплуатации и техническом

обслуживании. Поэтому сообщения об опасности в данном

руководстве и на машине могут не включать все возможные меры

предосторожности. При принятии мер или совершении любых

действий, не рекомендуемых или не разрешенных данным

руководством, Вы обязаны убедиться, что сможете выполнять

такие меры и действия без вреда для себя и окружающих, а также

без ущерба для машины. Если Вы не уверены на счѐт

безопасности тех или иных действий, свяжитесь с

представителем компании DOOSAN.

Техника безопасности

OP000809

1-3

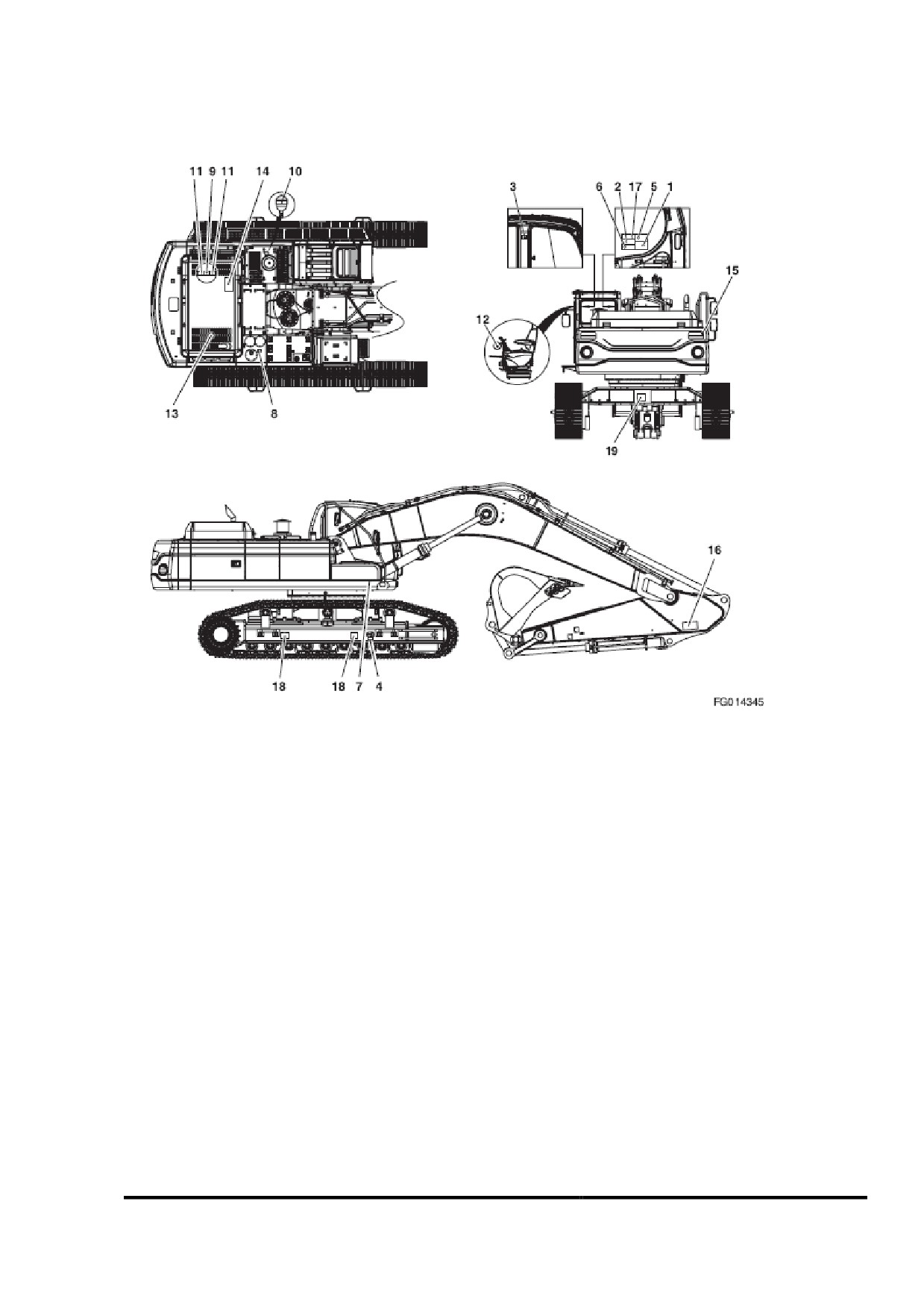

РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК

Рисунок 1

На

машине

расположено

несколько

специальных

предупреждающих знаков. Информация о точном расположении и

описании источников опасности находиться в данном разделе.

Пожалуйста, ознакомьтесь с предупреждающими знаками.

Убедитесь, что все предупреждающие знаки отчѐтливо видны и

понятны. Если вы не можете разобрать слова, очистите или

замените предупреждающие знаки. Замените иллюстрации, если

они плохо видны. При очистке предупреждающих знаков

используйте салфетку, воду и мыло. Не используйте

растворители, бензин и другие агрессивные химикаты для очистки

предупреждающих знаков. Растворитель, бензин и другие

агрессивные химикаты могут ослабить действие клея, на котором

держаться предупреждающие знаки, в результате, они могут

отклеиться и упасть.

На место повреждѐнного или недостающего предупреждающего

знака установите новый. Если предупреждающий знак был

установлен на детали, которую заменили, установите его на

новую деталь.

Техника безопасности

OP000809

1-4

1. Информация по эксплуатации, осмотру

и техническому обслуживанию

(190-00688, 190-00092)

ВНИМАНИЕ!



ИЗБЕГАЙТЕ СМЕРТЕЛЬНОЙ ОПАСНОСТИ

И СЕРЬЁЗНЫХ ПОВРЕЖДЕНИЙ. - перед

эксплуатацией данной машины ПРОЧТИТЕ И

ВНИКНИТЕ В СУТЬ РУКОВОДСТВА И

ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК.



Никогда не залезайте под машину с

поднятой стрелой или рукоятью.



Подав звуковой сигнал, предупредите

работающих рядом людей и убедитесь, что

на площадке никого не осталось.



Приборы управления могут быть изменены в

соответствии с видом навесного орудия или

по усмотрению водителя. Проверьте

приборы перед эксплуатацией.

Предупреждение о высоком

напряжении (190-00689, 190-00096)

ОПАСНО!

СЕРЬЁЗНЫЕ ПОВРЕЖДЕНИЯ ИЛИ СМЕРЬ ОТ

УДАРА ТОКОМ возможны при недостаточной

удалѐнности машины или оборудования от линий

электропитания.

Напряжение

Безопасное

сети

расстояние

6,6 кВ

Не менее 3 м (10

футов)

6,66 кВ

Не менее 5 м (16

футов)

275,0 кВ

Не менее 10 м (33

футов)

Техника безопасности

OP000809

1-5

Информация по регулировке

натяжения гусеницы (2190-3386А, 190-00521)

ВНИМАНИЕ!

Регулирование натяжного механизма гусеницы



На пружину натяжного механизма гусеницы

действует большая сила, поэтому давление

в цилиндре очень высокое. Это может

привести к несчастному случаю и

травмировать персонал. В процессе

регулировки или разборки очень опасно

совершать ошибки.

 Перед началом регулировки натяжения

гусеницы убедитесь, что Вы внимательно

ознакомились с алгоритмами действий,

описанными в Руководстве по эксплуатации

и техническому обслуживанию.

Правила ухода водителя с

рабочего места (190-00693, 190-00094)

ВНИМАНИЕ!

Неожиданные и нежелательные движения

машины могут привести к получению серьѐзных

травм или человеческим жертвам.

Перед тем как покинуть место водителя, всегда

совершайте следующие действия:



Опустите оборудование на землю



Установите предохранительный рычаг

в позицию «ЗАПЕРТОª (LOCK)



Установите переключатель с ключом

в позицию

«ВЫКЛª

(OFF). Выньте

ключ из выключателя.

Техника безопасности

OP000809

1-7

Информация о техническом

обслуживании аккумуляторных

батарей (2190-2533, 190-00100)

ВНИМАНИЕ!

 Газы аккумулятора взрывоопасны. Избегайте

появления искр и огня вблизи аккумуляторных

батарей.

 Всегда избегайте хранения металлических

инструментов

легковоспламеняющихся

материалов вблизи или на аккумуляторных

батареях. Короткое замыкание батарей может

привести к взрыву или пожару.

 Аккумуляторная батарея содержит ядовитую

серную кислоту. Она может вызвать достаточно

сильные химические ожоги, испортить одежду и

при попадании в глаза привести к слепоте.

Если на Вас попала кислота:

1. Промойте кожу водой.

2. Приложите пищевую соду или лимон, чтобы

нейтрализовать кислоту.

3. Промойте глаза водой в течение 10-15 минут.

Немедленно обратитесь за медицинской помощью.

Предупреждение о

гидравлическом масле высокой

температуры (190-00691А, 190-00097)

ВНИМАНИЕ!

ГИДРАВЛИЧЕСКОЕ МАСЛО

ГОРЯЧЕЕ МАСЛО МОЖЕТ ВЫЗВАТЬ

ПОВРЕЖДЕНИЯ ИЛИ СЛЕПОТУ.

Чтобы горячее масло не вытекало сильной

струѐй необходимо:



Выключить двигатель



Дать маслу остыть



Снять колпачок, чтобы понизить

давление.

Техника безопасности

OP000809

1-8

Предупреждение о

горячей охлаждающей

жидкости (190-00692, 190-00097)

ВНИМАНИЕ!

ГОРЯЧАЯ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

МОЖЕТ ВЫЗВАТЬ ПОВРЕЖДЕНИЯ ИЛИ

СЛЕПОТУ.

Никогда не ослабляйте и не открывайте крышку

радиатора, когда охлаждающая жидкость

находиться в горячем состоянии и под

давлением.

Для того, чтобы открыть крышку, выключите

двигатель,

подождите,

пока

радиатор

охладится. Затем медленно откручивайте

крышку, чтобы спустить давление.

10. Предупреждающая табличка на

аккумуляторной батарее (190-00703, 190-00099)

ВНИМАНИЕ!

ВЗРЫВООПАСНО!

 Держать подальше от огня

 Запрещается припаивать что-либо и

сверлить отверстия в аккумуляторе.

Техника безопасности

OP000809

1-9

КРАТКАЯ СПРАВКА О МЕРАХ

ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ

ИСПОЛЬЗОВАНИЯ РЕЖИМОВ

ПОДНЯТИЯ И КОПАНИЯ

ОПАСНО!

Несоблюдение техники безопасности при поднятии

экскаватором номинальных грузов может привести к

потенциальным серьѐзным травмам со смертельным исходом

или нанести существенный ущерб машине и находящемуся

рядом оборудованию. Не допускайте к машине персонал без

тщательной предварительной подготовки и изучения

Руководства по эксплуатации и техническому обслуживанию.

Для безопасного осуществления подъѐма в Режиме копания,

водитель и рабочая бригада должны принять к сведению

следующую информацию:

 Состояние наземной опоры.

 Конфигурацию и навесное орудие экскаватора.

 Вес, высоту и радиус подъѐма.

 Безопасную установку груза.

 Правильное управление поднятым грузом.

Предохранительные тросы с обеих сторон груза могут помочь

надѐжно удерживать груз на внешней подвеске, если они хорошо

прикреплены к точкам опоры на земле.

ВНИМАНИЕ!

НИКОГДА не обматывайте предохранительный трос вокруг рук

или тела.

НИКОГДА не рассчитывайте на предохранительный трос и не

поднимайте номинальный груз при скорости ветра,

превышающей 48,3 км/ч

(30ми/ч). При поднятии грузов с

большой площадью поверхности будьте готовы к любым

порывам ветра.

Перед осуществлением подъѐмных работ всегда включайте

«Режим копанияª на Приборной панели экскаватора.

ВНИМАНИЕ!

Если у Вас появятся какие-либо вопросы или необходимость

в дополнительной информации относительно порядка

эксплуатации, правильной работы с определѐнным навесным

орудием экскаватора или особых условий эксплуатации,

пожалуйста, свяжитесь с Вашим местным представителем

компании DOOSAN.

Техника безопасности

OP000809

1-14

НЕСАНКЦИОНИРОВАННЫЕ

ИЗМЕНЕНИЯ

Владелец машины должен нести ответственность за любые

изменения, внесѐнные без официального разрешения или

письменного подтверждения компании DOOSAN, которые тем

самым могут создать угрозу безопасности.

В целях безопасности замените все оригинальные запасные

части подходящими, официально разрешенными деталями или

фирменными деталями компании DOOSAN. Например, если не

заменить крепления, болты или гайки соответствующими

запасными деталями, это может привести к опасной ситуации для

защитных и критически важных узлов.

ОБЩАЯ ИНФОРМАЦИЯ ОБ

ОПАСНОСТИ

Правила безопасности

Только обученный и уполномоченный персонал может

эксплуатировать и обслуживать машину.

При управлении машиной, а также при проведении ремонта и

технического

обслуживания,

соблюдайте

все

меры

предосторожности, правила и инструкции

по технике

безопасности.

Не работайте на машине, если Вы чувствуете недомогание,

принимаете лекарственные препараты, от которых хочется спать,

если Вы употребляли алкоголь или испытываете душевные

расстройства. Такие проблемы помешают Вам принимать

решения в случае чрезвычайной ситуации и могут привести к

несчастному случаю.

При работе с другим водителем или человеком на рабочей

площадке движения транспорта убедитесь, что все сотрудники

имеют представление о характере работы и знают необходимые

ручные сигналы.

Всегда строго соблюдайте все остальные правила по технике

безопасности.

Защитное оборудование

Убедитесь, что все предохранительные устройства и покрытия

находятся на соответствующих местах. При повреждении

предохранительных устройств и покрытий, немедленно замените

их.

Убедитесь, что Вы понимаете способ применения и правильно

используете

такое

защитное

оборудование,

как

предохранительный рычаг блокировки и ремень безопасности.

Никогда не перемещайте защитное оборудование. Всегда

поддерживайте его в исправном состоянии.

Нарушение правил эксплуатации защитного оборудования,

описанных в Руководстве по эксплуатации и техническому

обслуживанию, может привести к получению серьѐзных телесных

повреждений.

Техника безопасности

OP000809

1-15

Внутри кабины водителя

При входе в кабину водителя всегда очищайте свою обувь от

грязи и масла. Если Вы будете нажимать на педаль грязными или

масляными ботинками, Ваша нога может соскользнуть с педали,

что может привести к серьѐзным последствиям.

После использования пепельницы убедитесь, что все спички и

сигареты полностью погашены, и не забудьте закрыть

пепельницу. Открытая пепельница может стать источником

пожара.

Запрещается прилипать вакуумные присоски к оконному

стеклу. Такие присоски играют роль линз и могут стать причиной

пожара.

Не оставляйте зажигалки в кабине водителя. При высокой

температуре в кабине водителя есть опасность их взрыва.

Внутри кабины водителя запрещается использовать

мобильные телефоны при вождении или управлении машиной.

Это может привести к непредвиденным последствиям.

Запрещается приносить в кабину водителя любые опасные

предметы, такие как воспламеняющиеся или взрывоопасные

устройства.

В целях безопасности, во время управления машиной

запрещается слушать радио или музыку в наушниках. Это может

привести к серьѐзным последствиям.

При управлении машиной не высовывайте из окна руки или

голову.

Перед тем как встать с водительского сиденья, всегда

устанавливайте предохранительный рычаг блокировки в позицию

«LOCKª («ЗАПЕРТОª). Если рычаги машины не заблокированы, и

Вы случайно их заденете, машина может неожиданно прийти в

движение и причинить серьѐзный ущерб или травмы.

Перед тем, как покинуть машину, полностью опустите всѐ

оборудование на землю, надѐжно установите рычаг блокировки в

позицию

«LOCKª

(«ЗАПЕРТОª) и заглушите мотор. Для

блокировки всего

оборудования используйте ключ. Всегда

вынимайте ключ и забирайте его с собой.

Одежда и средства индивидуальной защиты

Соберите длинные волосы, а также избегайте ношения

широкой одежды и украшений. Они могут зацепиться за приборы

управления или за выступающие детали и стать причиной

серьѐзных повреждений или привести к человеческим жертвам.

Запрещается носить испачканную в масле одежду, т.к. она

легко воспламеняется.

На рабочей площадке могут понадобиться средства для

полной защиты глаз, защитный шлем, защитная обувь и перчатки.

Никогда не используйте не отвечающие требованиям

инструменты при эксплуатации машины. Они могут сломаться,

соскользнуть и причинить серьѐзные травмы, кроме того, они

могут недостаточно хорошо выполнять предназначенные

Рисунок 2

функции.

Техника безопасности

OP000809

1-16

Могут понадобиться респираторы и средства

для защиты слуха

Не забывайте, что некоторые риски для здоровья могут быть

не сразу заметны. Выхлопные газы и шумовое загрязнение могут

быть незаметны, но эти опасные факторы могут привести к

инвалидности или стать причиной хронических травм.

ПРИМЕЧАНИЕ: Эквивалентный взвешенный

уровень

постоянного звукового давления на рабочем

месте для данной машины составляет 73 дБ

(А).

Измерения проводились на действующей

машине в соответствии с алгоритмом и

условиями

кабины,

описанными

международном стандарте ISO 6396.

ПРИМЕЧАНИЕ: Гарантируемый уровень звуковой мощности,

выпускаемый данной машиной, составляет 104

дБ (А).

Измерения проводились на действующей

машине в соответствии с алгоритмом,

описанным в стандарте 2000/14/EC.

Информация об уровне вибрации

Ладони/руки: Взвешенное среднеквадратичное ускорение,

которому подвергаются ладони/руки, составляет менее 2.5 м/с².

Всѐ тело: Взвешенное среднеквадратичное ускорение,

которому подвергается всѐ тело, составляет менее 2.5 м/с².

Измерения проводились на типичной машине в соответствии с

алгоритмом измерений, описанным в следующих стандартах ISO

2631/1, ISO 5349 и SAE J1166.

Рекомендации по снижению уровня вибрации

1. Выберите исправную машину, оснащение и навесное орудие

для соответствующей операции.

2. Замените все повреждѐнные сиденья фирменными сиденьями

DOOSAN. Всегда проверяйте и регулируйте сиденье:



Отрегулируйте сиденье и подвеску в соответствии с

весом и размером оператора.



Регулярно осматривайте и содержите в хорошем

состоянии подвеску и механизмы настройки сиденья.

3. Убедитесь, что машина готова к эксплуатации.

 Давление в шинах, тормоза, рулевое управление,

сцепление и т.д.

4. Поверните руль, нажмите на тормоза, включите ускорение,

переключите скорости, приведите в движение навесное орудие

и равномерно нагрузите его.

5. Настройте скорость машины и путь хода для сокращения

уровня вибрации.

 Если необходимо замедлите ход при передвижении по

земной поверхности.

 Объезжайте препятствия и труднопроходимые зоны.

Техника безопасности

OP000809

1-17

6. Содержите территорию, на которой работает и по которой

передвигается машина, в хорошем состоянии.

 Уберите все большие камни и препятствия.

 Заполните все канавы и ямы.

 Выделите время и предоставьте машины для поддержания

территории в хорошем состоянии.

7. Для преодоления больших расстояний

(таких как дороги

общественного пользования) используйте заданную (среднюю)

скорость.



Всегда настраивайте скорость для предотвращения

колебаний.

Посадка и высадка.

Перед тем как войти в машину или выйти из неѐ, очистите

поручни, ступеньки и башмаки гусеницы от грязи, масла и

остатков топлива. Всегда содержите эти области в чистоте. Если

они повреждены, отремонтируйте их и затяните расшатавшиеся

болты.

Никогда не запрыгивайте и не спрыгивайте с машины. Никогда

не поднимайтесь на машину и не спускайтесь с ней на ходу. Такие

действия могут повлечь за собой получение серьѐзных травм.

Посадку и высадку совершайте лицом к экскаватору. В целях

безопасности всегда сохраняйте, по крайней мере, три точки опоры (две

ноги и одна рука или одна нога и обе руки): держитесь за перила, наступайте

на ступени или башмаки гусениц.

Во время посадки в экскаватор и высадки из экскаватора никогда не

держитесь за рычаги управления.

Надѐжно зафиксируйте дверной замок. Если при передвижении вверх

по гусенице Вы держитесь за поручни на внутренней стороне двери, а

дверной замок не надѐжно зафиксирован, дверь может начать двигаться, и

Вы упадѐте.

Во время посадки в экскаватор и высадки из него используйте точки

опоры, отмеченные на схеме стрелами.

Рисунок 3

Техника безопасности

OP000809

1-18

Угроза воспламенения топлива, масла и

гидравлической жидкости

Если поднести огонь близко к топливу, маслу или

антифризу, последние могут вспыхнуть. Топливо особенно

легко воспламеняется и может быть опасным.

Всегда строго соблюдайте следующие инструкции:

Заправляйте машину топливом, маслом или антифризом

только в хорошо проветриваемых помещениях. Машина

должна быть припаркована, приборы управления, световые

приборы и выключатели должны находиться в позиции

«OFFª

(«ВЫКЛЮЧЕНОª). Двигатель также должен в

позиции

«OFFª

(«ВЫКЛЮЧЕНОª). Любые вспышки и

раскалѐнные

угли

должны

быть

потушены,

вспомогательные

отопительные

установки

или

оборудование, от которого могут появиться искры,

отключены

(«OFFª) и/или храниться на безопасном от

машины расстоянии.

Рисунок 4

Статическое электричество может вызывать опасные

искры в наполнительном клапане. В условиях очень

холодной, сухой погоды или других условиях, которые могут

стать причиной появления статического разряда,

старайтесь, чтобы наконечник наполнительного клапана

находился в постоянном контакте с рукавом

наполнительного клапана, чтобы обеспечить заземление.

Не включайте двигатель, пока надѐжно не закроете

крышку топливного бака и баков с другой жидкостью.

Меры предосторожности при обращении

с жидкостями высокой температуры.

Сразу после окончания работы экскаватора,

Рисунок 5

охлаждающая жидкость, моторное масло и гидравлическое

масло находятся при высоких температурах, а радиаторный

и гидравлический баки всѐ ещѐ остаются под давлением.

Попытка снятия крышки, слития масла или охлаждающей

жидкости или замены фильтров может привести к

получению серьѐзных ожогов. При проведении таких

операций всегда необходимо ждать, пока не спадѐт

температура, а также придерживаться определѐнного

алгоритма действий.

Чтобы горячая охлаждающая жидкость не забила

струѐй, заглушите мотор, подождите, пока жидкость не

охладиться, затем медленно откройте крышку и спустите

давление.

Чтобы горячее масло не забило струѐй, заглушите

Рисунок 6

мотор, подождите, пока масло не охладиться, затем

медленно откройте крышку и спустите давление.

Техника безопасности

OP000809

1-19

Защита от асбестовой пыли

Вдыхаемая асбестовая пыль может быть ОПАСНОЙ для

Вашего здоровья. На рабочем месте могут находиться

материалы, содержащие асбестовые волокна. Вдыхаемый воздух

с содержанием асбестовых волокон может в конечном итоге

привести к серьѐзной и даже несовместимой с жизнью травме

лѐгких. Чтобы защитить лѐгкие от асбестовых волокон,

соблюдайте следующие меры предосторожности:

 Надевайте респиратор, одобренный для использования в

среде, насыщенной асбестом.

 Никогда не используѐте сжатый воздух во время уборки.

 Для того чтобы не поднимать пыль, во время уборки

Рисунок 7

используйте воду.

 При работе с машиной или еѐ компонентами всегда

старайтесь, чтобы ветер дул Вам в спину.

 Всегда

соблюдайте

любые правила и меры

предосторожности на рабочем месте и в рабочей обстановке.

Травмы от рабочего оборудования

Не вставайте и не кладите ладони, руки или другие части тела

между подвижными деталями, такими как рабочее оборудование

и цилиндры, или между машиной и рабочим оборудованием.

Если рычаги управления находятся в работе, расстояние

между машиной и рабочим оборудованием может измениться и

это может привести к причинению серьѐзного вреда или телесных

повреждений.

При нахождении между подвижными деталями важно всегда

Рисунок 8

располагать и фиксировать рабочее оборудование таким

образом, чтобы оно не пришло в движение.

Огнетушитель и аптечка первой помощи

В целях безопасности, во время возникновения пожара или в

случае получения каких-либо травм, выполняйте следующие

действия:

 Убедитесь в наличие огнетушителей и ознакомьтесь с

правилом их использования на этикетке. В кабину

рекомендуется

установить

универсальный

«А/В/Сª

огнетушитель подходящего размера (от 2,5 кг (5 фунтов)).

Периодически проверяйте и производите обслуживание

огнетушителя и убедитесь, что все сотрудники бригады умеют

правильно им пользоваться.

Рисунок 9

 На рабочем месте и в отсеке для принадлежностей должна

находиться аптечка первой помощи. Систематически

проверяйте аптечку и пополняйте еѐ по мере необходимости.

 Ознакомьтесь с оказанием первой помощи при травмах в

результате пожара.

 Около Вашего телефона должны храниться номера

экстренных вызовов скорой помощи, больницы, и пожарной

службы.

Техника безопасности

OP000809

1-20

Возгорание машины может привести к получению

сотрудниками серьѐзных травм и даже к человеческим

жертвам. Если во время работы начался пожар, покиньте

машину способом, указанным ниже:

 Установите стартѐр в позицию «Оª («ВЫКЛЮЧЕНОª) и

заглушите мотор.

 Если

есть

время,

попытайтесь

потушить

огнетушителем пламя, насколько это возможно.

 Покидая машину, спускайтесь по ступенькам, держась

за поручни.

Выше перечислены только базовые правила ухода с

экскаватора. Реальная ситуация может потребовать

изменения таких правил, поэтому на рабочей площадке

важно проводить пожарные тренировки.

Защита от падающих объектов и

объектов, находящихся в воздухе

На рабочих площадках, где есть угроза того, что

падающие или находящиеся в воздухе объекты могут

ударить кабину оператора, выберите тип защиты для

водителя в соответствии с такими рабочими условиями.

Работа в шахтах, тоннелях, глубоких канавах или на

повреждѐнных или мокрых поверхностях может иметь

угрозу падения камней или других опасных объектов,

которые могут оказаться в воздухе. Может потребоваться

дополнительная защита кабины водителя в виде защитной

конструкции от падающих предметов или оконной решѐтки.

Рисунок 10

Никогда не пытайтесь изменять тип крепѐжной системы

защитной

конструкции

посредством

сверления,

сваривания,

переустановки

или смены расположений

креплений. При любом существенном воздействии на

систему или причинѐнном ей вреде требуется проведение

полного комплексного осмотра. Может понадобиться

переустановка, повторная сертификация и/или замена

системы.

Свяжитесь с представителем компании DOOSAN для

получения имеющихся защитных устройств и/или

Рисунок 11

информации о наличии угрозы столкновения объектов с

кабиной водителя. Убедитесь, что все остальные

сотрудники на рабочей площадке находятся на безопасном

расстоянии от экскаватора и защищены от возможных

угроз.

При работе с дробилкой, установите навесную

фронтальную защиту и установите на переднее стекло

лист слоистого покрытия. Свяжитесь со своим

представителем компании DOOSAN для получения

информации.

Во время проведения работ по сносу зданий и

осуществления цикла резания, установите навесную

фронтальную и верхнюю защиту и установите на переднее

стекло лист слоистого покрытия.

Во время проведения работ в шахтах или

каменоломнях, где есть опасность радения камней,

установите защитную конструкцию от падающих предметов

или установите на переднее стекло лист слоистого

покрытия

Если стекло в машине разбито, немедленно замените

его новым.

Техника безопасности

OP000809

1-21

Меры предосторожности по обращению с

навесным орудием

У своего дилера Вы можете заказать наборы орудий по

выбору. Свяжитесь с компанией DOOSAN для получения

информации по имеющимся наборам управления соединениями

трубопроводов/ клапанными установками/ вспомогательными

механизмами одностороннего (однопутевого) или двустороннего

(двухпутевой) действия. Так как компания DOOSAN не имеет

возможности предвидеть, определить и испытать все навесные

орудия, которые клиент может пожелать установить на свою

машину, просим Вас связаться с компанией для получения

разрешения на использование таких навесных орудий и

определения их совместимости с наборами.

Аккумуляторная батарея

Система контура управления оснащена аккумуляторной

батареей. В течение короткого периода времени после

отключения двигателя аккумуляторная батарея будет сохранять

накладной заряд, который может привести в действие

гидравлическое управление. При активации любого прибора

управления любая выбранная функция может работать на силе

гравитации.

При осуществлении технического обслуживания системы

контура управления, необходимо спустить гидравлическое

давление в системе, как это описано в разделе «Эксплуатация

аккумуляторной батареиª на странице 4-85.

Аккумуляторная батарея заряжена газообразным азотом под

высоким давлением, поэтому ненадлежащее обращение с ней

очень опасно. Всегда соблюдайте следующие меры

предосторожности:

 Не сверлите и не делайте отверстия в аккумуляторной

батарее, а также не подвергайте еѐ воздействию пламени или

других источников нагрева.

 Запрещается приваривать или любым другим способом

прикреплять что-либо к аккумуляторной батарее.

 При проведении демонтажа или технического обслуживания

аккумуляторной батареи, или при еѐ уничтожении,

заряженный газ должен быть соответствующим образом

спущен. Свяжитесь с Вашим представителем компании

DOOSAN.

 При работе с аккумуляторной батареей, надевайте защитные

очки и перчатки. Гидравлическое масло, находящееся под

давлением, может попасть на кожу и вызвать серьѐзные

повреждения.

Вентиляция внутри помещения

Выхлопные газы могут привести к человеческим жертвам, а

также потере сознания, внимательности, реакции, нарушениям

моторики и серьѐзным травмам.

Перед началом работ в любом закрытом помещении,

убедитесь в наличие достаточной вентиляции.

Закройте окна, двери и перекройте воздуховоды, через

которые ветер может распространить выхлопные газы и

подвергнуть угрозе других людей.

Рисунок 12

Техника безопасности

OP000809

1-22

ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ

Меры предосторожности на рабочем месте

Перед началом работ, внимательно проверьте территорию

на наличие потенциально опасных необычных условий.

Проверьте территорию и состояние поверхности на рабочей

площадке и определите самый удобный и безопасный способ

проведения работ.

Перед проведением работ создайте как можно более

твѐрдую и горизонтальную поверхность. Если на площадке много

пыли и песка, распылите воду, перед тем как приступить к

работе.

Если Вам необходимо проводить работы на улице, защитите

пешеходов и машины, назначив ответственного по

регулированию транспортного движения на рабочей площадке,

или соорудив вокруг территории электрическое ограждение с

табличкой «Вход воспрещѐнª.

Соорудите ограждения, установите таблички

«Вход

воспрещѐнª а также примите остальные необходимые меры по

предотвращению попадания людей на рабочую площадку или их

близкого нахождения рядом с ней. Если человек подойдѐт к

работающей машине, он может получить удар или быть задет

ковшом, что может привести к серьѐзным телесным

повреждениям и смерти.

Линии водо- и газоснабжения, а также телефонные линии и

высоковольтные линии электропередач могут обгореть при

проведении работ на площадке. Замкните все линии и

Рисунок 14

определите места их расположения. Соблюдайте осторожность,

чтобы не повредить и не оборвать эти линии.

Перед началом работ в воде или прохождением через реку,

проверьте состояние русла реки, глубину и течение. НИКОГДА

не превышайте максимально разрешенную для работ глубину.

Любой объект, находящийся вблизи стрелы, может

представлять потенциальную угрозу или застать оператора

врасплох и стать причиной несчастного случая. При работах

вблизи мостов, телефонных линий, рабочих платформ и других

препятствий

используйте

помощь наблюдателя или

сигнальщика.

Управляющие органы могут потребовать минимального

объѐма страховой защиты, разрешения на работу,

сертификацию, обеспечение физических барьеров вокруг

рабочей площадки и наложить ограничения на время

Рисунок 15

проведения работ. Также существуют определѐнные местные

нормы, правила, стандарты и ограничения, которые, возможно,

будет необходимо соблюдать. Также могут существовать нормы,

связанные с проведением определѐнного рода работ. При

появлении вопросов о соответствии Вашей машины и

проводимых работ действующим нормам и стандартам,

свяжитесь с Вашими местными органами и агентствами.

Избегайте попадания на мягкий грунт. Машине будет очень

трудно из него выбраться.

Избегайте проведения работ вблизи обрывов, выступов и

глубоких канав. В таких областях поверхность может быть

нестабильной. Если земля провалиться, машина может упасть

или опрокинуться, что может привести к серьѐзным

Рисунок 16

повреждениям или человеческим жертвам.

Помните, что в местах после дождя, подрывных работ и

землетрясений почва ослаблена.

Поверхность с земными насыпями или почва вблизи канав

очень рыхлая. Она может обвалиться из-за вибрации

экскаватора и Ваша машина перевернѐтся.

При работе в местах, где есть угроза падения камней,

установите верхнее ограждение

(защитную конструкцию от

падающих предметов).

Техника безопасности

OP000809

1-24

Проверка перед запуском двигателя

Следующие проверки должны проводиться каждый день

перед первым запуском двигателя. При несоответствующем

проведении проверок есть опасность получения серьѐзных

повреждений.

Полностью очистите аккумуляторную батарею и отсек

двигателя от скопившихся там древесных щепок, листьев, травы,

бумаги и других воспламеняющихся материалов. Они могут

стать источником пожара. Очистите от грязи оконное стекло,

зеркала, поручни и ступеньки.

Не оставляйте инструменты или запчасти рядом с кабиной

водителя. Из-за вибрации машины во время передвижения или

проведения работ они могут упасть или повредить рычаги

управления или переключатели. Они также могут попасть в

отверстие рычагов управления и переключателей и стать

причиной неисправной работы или опасных движений

оборудования. Это может привести к непредсказуемым

последствиям.

Проверьте уровень охлаждающей жидкости и топлива и

уровень масла в маслобаке, проверьте наличия фильтра для

закупорившегося воздуха и целостность электропроводки.

Отрегулируйте сиденье водителя в соответствии с удобной

для управления позицией, проверьте ремень безопасности и

крепления для повреждений и износа.

Проверьте работу датчиков и угол зеркал, убедитесь, что

рычаг предохранителя находиться в положении

«OFFª

(«ВЫКЛЮЧЕНОª).

При обнаружении во время проверки любых отклонений

немедленно произведите необходимые ремонтные работы.

Запуск двигателя

Перед тем как войти в кабину водителя, обойдите машину

вокруг. Произведите проверку на предмет утечки топлива, плохо

затянутых креплений, ненастроенных модулей и других

угрожающих оборудованию факторов.

Все чехлы и защитные устройства для машинного

оборудования должны присутствовать на соответствующих

местах, с целью защиты от повреждений во время

осуществления работ на машине.

Осмотрите рабочую площадку на предмет возможных угроз,

людей или имущества, которые могут подвергнуться риску во

время осуществления работ.

НИКОГДА не запускайте двигатель, если есть свидетельства

того, что идут ремонтные или ТО работы, или если на приборах

управления кабины находится предупредительная бирка.

Перед запуском машины, не использовавшейся

определѐнное время или работавшей при очень низких

температурах, необходимо включить прогрев или провести

профилактическое обслуживание.

Перед запуском двигателя проверьте работу датчиков и

дисплеев. В начале рабочего цикла проверьте, нет ли

необычных шумов или других тревожных сигналов

потенциальной опасности.

При запуске двигателя не замыкайте накоротко пусковой

мотор. Это не только опасно, но также может повредить машину.

При запуске двигателя нажмите на предупреждающий

сигнал.

Осуществляйте запуск и управление машиной только в

сидячем положении.

Техника безопасности

OP000809

1-25

Перед эксплуатацией машины

Если проверка не была выполнена должным образом,

необнаруженные ошибки машины могут дать о себе знать после

запуска двигателя и повредить машину или привести к

получению телесных повреждений.

Осуществляйте проверку на открытом пространстве,

сводном от каких-либо препятствий. При осуществлении

проверки запрещается подпускать кого-либо близко к машине.



Проверьте

рабочее

состояние

оборудования

срабатывание ковша, рукояти, стрелы, систему ходовой

части и систему поворота.



Произведите проверку на наличие в машине необычных

шумов, вибрации, высокой температуры и запаха. Проверьте

работу датчиков. Также произведите проверку на предмет

утечки воздуха, масла или топлива.



Немедленно устраните неисправность при еѐ обнаружении.

Эксплуатация машины с неустранѐнными неисправностями

может привести к отказу или непредвиденным

повреждениям.



Не допускайте нахождения персонала в непосредственной

близости от машины и на рабочей площадке.



Уберите все препятствия с пути машины. Остерегайтесь

опасных ситуаций.



Убедитесь, что все окна находятся в чистоте. Открывая или

закрывая двери и окна, всегда фиксируйте их.



Настройте зеркала заднего вида для лучшего обзора

происходящего рядом с машиной. Убедитесь, что рупор и

сигнал хода

(если установлен), а также все

предупредительные устройства, правильно функционируют.



Надѐжно закрепите защитный ремень.



Перед началом работы прогрейте двигатель и

гидравлическое масло.



Перед приведением машины в действие, проверьте

положение шасси. Нормально положение хода шасси - с

ведомым колесом впереди под кабиной и ведущим колесом

сзади. Если шасси находиться в обратном положении,

управление ходом должно осуществляться в обратном

направлении.

Техника безопасности

OP000809

1-26

ЭКСПЛУАТАЦИЯ МАШИНЫ

При поворотах или изменении направления

хода

Перед началом эксплуатации машины или рабочего

оборудования, всегда соблюдайте следующие меры

предосторожности по предотвращению серьѐзных повреждений

и человеческих жертв.

 Включайте и управляйте машиной только в сидячем

положении.

 При изменении направления движения с переднего хода

на задний и наоборот, заранее сбавьте скорость и

остановите машину перед сменой направления движения.

 Подайте сигнал, чтобы предупредить находящихся рядом

людей.

Рисунок 17

 Убедитесь, что вблизи машины нет людей. Позади

машины существуют

«слепые зоныª, поэтому, при

необходимости, перед движением в обратном

направлении, поверните верхнюю платформу, чтобы

убедиться в отсутствии людей позади машины.

 При осуществлении работ на опасных участках или в зоне

слабой видимости, назначьте человека для управления

движением на рабочей площадке.

 Убедитесь, что на Вашем пути и в радиусе разворота

машины не могут появиться посторонние люди.

Обязательно соблюдайте данные меры предосторожности, даже

если установлен сигнал хода и зеркала.

Техника безопасности

OP000809

1-27

ПОЛОЖЕНИЕ ДВИЖЕНИЯ

Меры предосторожности при движении

Никогда не устанавливайте пусковой переключатель в

позицию

«Оª

(ВЫКЛЮЧЕНО) при движении. Остановка

двигателя при движении опасна, т.к. вы можете потерять

рулевое управление.

При движении запрещается использовать рычаги

управления навесным орудием.

При движении запрещается изменять выбранный режим

хода (FAST/SLOW (БЫСТРО/МЕДЛЕННО)).

НЕПРАВИЛЬНО

Расположите оборудование таким образом, чтобы внешний

конец стрелы находился как можно ближе к машине и находился

над землей на 40-50 см (16-20 дюймов).

Никогда не передвигайтесь по препятствиям или по

наклонной поверхности, из-за которых машина может сильно

наклониться. Объезжайте все наклонные плоскости и

препятствия, из-за которых машина может наклониться вправо

или влево на 10 или более градусов, или вперѐд-назад на 30 или

более градусов.

Не поворачивайте резко руль. Рабочее оборудование может

удариться о землю, из-за чего машина потеряет баланс и может

Рисунок 18

сломаться или повредить находящиеся рядом конструкции.

При передвижении по неровной местности, двигайтесь с

низкой скоростью и избегайте резких перемен в направлении

движения.

Всегда придерживайтесь разрешенной глубины воды.

Допустимый уровень воды не должен превышать центральную

линию верхнего опорного катка.

При переезде через мосты или сооружения на частной

территории, предварительно проверьте, может ли мост или

сооружение выдержать вес Вашей машины. При движении на

общественных дорогах, согласуйте поездку с местными

властями и следуйте их указаниям.

Техника безопасности

OP000809

1-28

Передвижение по наклонным поверхностям

Никогда не запрыгивайте в движущуюся машину, чтобы

остановить еѐ. Есть опасность получения серьѐзных травм.

Передвижение по наклонным плоскостям может привести к

тому, что машина опрокинется или соскользнѐт.

При движении по холмам, склонам или наклонным

см

поверхностям удерживайте ковш на расстоянии 20-30 см (8-12

дюймов) над землѐй. В случае крайней необходимости, быстро

опустите ковш на землю, чтобы остановить машину.

Не осуществляйте передвижения по траве, опавшим

листьям или мокрым стальным плитам. Даже небольшой наклон

может привести к тому, что машина соскользнѐт в сторону; в

связи с этим передвигайтесь при небольшой скорости и

следите, чтобы машина всегда шла прямо вверх/вниз по откосу.

Избегайте изменения направления хода при передвижении

по наклонной поверхности. Это может привести к тому, что

машина опрокинется или соскользнѐт.

см

При возможности, осуществляйте передвижение вдоль

наклонной поверхности, а не поперѐк.

Рисунок 19

Техника безопасности

OP000809

1-29

Запрещѐнные действия

Запрещается копать рабочую поверхностью под выступом.

Выступающая часть может обрушиться на крышу машины.

Рисунок 20

Запрещается производить глубокие подкопы под передней

частью машины. Земля под машиной может обвалиться, и

машина упадѐт.

При работе с тяжѐлыми грузами на рыхлой, мягкой,

неровной или пересечѐнной местности может возникнуть

опасное состояние боковой нагрузки, что может привести к

опрокидыванию машины или причинить травмы. Передвижение

без нагрузки или без сбалансированной нагрузки также может

быть опасным.

Никогда не изменяйте положение подъѐмного домкрата или

Рисунок 21

других ненадѐжных креплений после того, как работа была

выполнена. Заблокируйте гусеницу спереди и сзади, чтобы

предотвратить какое-либо движение.

Для предотвращения несчастных случаев, которые могут

быть вызваны порчей рабочего оборудования или

опрокидыванием машины из-за чрезмерной нагрузки, избегайте

использования машины на пределе еѐ возможностей

(в

отношении максимальной нагрузки и устойчивого состоянии,

определѐнных конструкцией машины).

При работе на краю вырытой ямы или на обочине дороги

машина может перевернуться, что может привести к серьѐзным

повреждениям или человеческим жертвам. Чтобы предотвратить

опрокидывание машины, а также во избежание обвала земли,

грунта или склонов, заранее изучите расположение и состояние

Рисунок 22

поверхности на рабочей площадке.

Техника безопасности

OP000809

1-30

Меры предосторожности во время

эксплуатации машины

Не подходите по ошибке близко к краю обрыва.

Используйте машину только по основному назначению.

Использование машины для других целей может привести к

неисправностям.

Чтобы обеспечить достаточный обзор, выполните

следующее:

 При работе в затемнѐнных областях, установите на

машину рабочее освещение и передний свет. При

необходимости обеспечьте освещение на рабочей

площадке.

 Приостановите работу при условиях плохой видимости,

таких как туман, задымление, снег или дождь. Подождите,

пока видимость не достигнет уровня, приемлемого для

выполнения работ.

Чтобы избежать ударов оборудования, выполните

следующее:

 При проведении работ в туннелях, на мостах, под

электропроводами, при парковке машины или

Рисунок 23

выполнении других операций в местах с ограниченной

высотой, будьте особо внимательны, чтобы не ударить

ковшом или другим оборудованием.

 В ограниченном пространстве, внутри помещений или

многолюдных местах, управляйте машиной на

безопасной

скорости

для

предотвращения

столкновений.

 Не передвигайте ковш над головами рабочих или над

кабиной водителя автомобиля.

Избегайте кабелей высокого напряжения.

Контакт или нахождение рядом с линиями высокого

напряжения может привести к серьѐзным травмам или

человеческим жертвам. Ток может передаться и без физического

Рисунок 24

контакта ковша с линией электропередач.

Используйте помощь сигнальщика или сигналы рукой, чтобы

избежать приближения к невидимым оператору линиям

электропередач.

Напряжение

Минимальное безопасное

расстояние

6,6 кВ

3 м (9’ 10’’)

33,0 кВ

4 м (13’ 1’’)

66,0 кВ

5 м (16’ 5’’)

154,0 кВ

8 м (26’ 3’’)

275,0 кВ

10 м (32’ 10’’)

Придерживайтесь этих минимальных дистанций только как

ориентиров. В зависимости от напряжения в линии и

атмосферных условий, ток может сильно ударить по нижней

части или ковшу машины даже на расстоянии 4-6 метров (13-20

футов) от линии электропередач. Очень высокое напряжение и

дождливая погода могут ещѐ более снизить границы

безопасности.

ПРИМЕЧАНИЕ: Перед тем как приступить к любому виду

работ около линий электропередач

(над

землей или с подземным кабелем), Вы обязаны

связаться непосредственно с энергетической

службой

совместно

разработать

безопасный план.

Техника безопасности

OP000809

1-31

Защита кабины от падающих объектов

(Дополнительно)

При выполнении работ на площадках, где есть угроза

столкновения с падающими или какими-либо другими

находящимися в воздухе объектами, установите на кабину

надѐжную защиту.

Во время использования дробилки, устанавливайте на окно

специальную защиту (Рисунок 25).

При выполнении подрывных работ или работ на площадке,

где падение камней может причинить вред сотрудникам,

Рисунок 25

установите защитную конструкцию от падающих объектов

(Рисунок 26).

Обязательно устанавливайте

все

дополнительные

защитные конструкции в соответствии с условиями рабочей

площадки.

Если защитная конструкция от падающих объектов была

установлена, а лобовое стекло необходимо почистить, открутите

болты, отмеченные стрелкой. После выполнения работы

надѐжно закрепите болты.

Будьте предельно внимательны при

управлении машиной по снегу, льду и при

очень низких температурах

При холодной морозной погоде избегайте резких движений и

держитесь подальше от даже пологих откосов. Машина очень

легко может накрениться на одну сторону.

Скопление снега может скрыть или сделать незаметными

потенциальные угрозы. Будьте предельно осторожны во время

управления машиной или еѐ использования для уборки снега.

Чтобы избежать снижения рабочей способности, может

Рисунок 26

понадобиться прогрев двигателя в течение небольшого периода

времени. При очень низких температурах тряска или ударная

нагрузка, вызванные выполнением работ с помощью стрелы или

навесного орудия, могут стать причиной получения сильного

стресса. Может понадобиться сокращение продолжительности

рабочего цикла или рабочей нагрузки.

При повышении температуры, замороженная поверхность

становится мягкой, и движение машины теряет стабильность.

В холодную погоду не прикасайтесь голыми руками к

металлическим поверхностям. Если в очень сильный мороз Вы

прикоснѐтесь к металлической поверхности, Ваша кожа может к

ней примѐрзнуть.

Техника безопасности

OP000809

1-32

Работа на наклонных поверхностях

При проведении работ на наклонных поверхностях есть

опасность того, что при развороте или работе с оборудованием

машина может потерять равновесие и перевернуться. Всегда

соблюдайте предельную осторожность при проведении таких

работ.

С нагруженным ковшом нельзя поворачивать рабочее

оборудование с верхней части склона в сторону нижней части.

Эта операция опасна.

Если машину необходимо использовать на склоне, отвалах

грунта или почвы, сконструируйте такую платформу, чтобы она

могла удерживать машину в как можно более горизонтальном

Рисунок 26

положении.

Также опустите ковш как можно дальше, вытянув его

вперѐд, скорость поворота должна быть минимальной.

Парковка машины

Избегайте резких остановок. В конце рабочего дня не

оставляйте машину припаркованной непосредственно на месте

проведения работ. Заранее предусмотрите, чтобы экскаватор

Заблокировать

находился на твѐрдой, ровной поверхности подальше от

транспорта и откосов уступа, обрывов, а также любой области

возможного скопления воды и водостоков. Если парковка на

наклонной плоскости неизбежна, заблокируйте гусеничную цепь,

чтобы предотвратить движение. На ночь полностью опустите

Открыть

ковш или другое навесное оборудование на землю или опорную

подушку. Вы должны ликвидировать любую возможность

незапланированного или случайного движения.

При парковке на общественных дорогах, обеспечьте

Запереть

ограждения, знаки, флажки, освещение и другое необходимое

оборудование, которое поможет проходящему транспорту чѐтко

Рисунок 28

видеть машину. Припаркуйте экскаватор таким образом, чтобы

машина, флажки и ограждение не мешали движению

транспорта.

После того как переднее навесное орудие было

установлено на ночь в соответствующее положение хранения и

все выключатели и приборы управления установлены в

положение «OFFª («ВЫКЛЮЧЕНОª), предохранительный рычаг

блокировки должен быть переключѐн в положение «LOCKEDª

(«ЗАПЕРТОª). Это отключит все функции управления

контрольной цепью.

Всегда закрывайте дверь в водительскую кабину.

Никогда не разрешайте кататься на навесном

орудии

Рисунок 29

Никогда не разрешайте кататься на навесном орудии, таком

как ковш, дробилка, крюк или грейфер (захватывающий ковш).

Есть риск падения и получения серьѐзных травм.

Техника безопасности

OP000809

1-33

ВНИМАНИЕ!

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При проведении осмотра и

технического обслуживания

ЭКСПЛУАТАЦИЯ ЗАПРЕЩЕНА

Предупреждающая табличка

Предупредите всех о том, что идѐт техническое

обслуживание или ремонт. Установите предупреждающие

таблички на приборы управления в водительской кабине и в

другие области машины. Управление США по охране труда и

промышленной гигиене

(OSHA) установило, что фиксатором

рукоятки управления может служить любое устройство,

сертифицированное Управлением США по охране труда и

промышленной гигиене и длина цепи или кабеля, чтобы

удерживать рукоятку управления в полностью опущенном,

неактивном состоянии.

Предупредительные таблички для приборов управления

можно заказать у представителей компании DOOSAN.

Рисунок 30

Произведите очистку перед проведением

осмотра или технического обслуживания

Почистите машину перед проведением осмотра или

технического обслуживания. Очистка препятствует попаданию

грязи в машину, а также обеспечивает безопасность во время

проведения обслуживания.

Если осмотр или техническое обслуживание производятся в

грязной машине, это может вызвать трудности при обнаружении

неисправностей; также есть риск того, что грязь или пыль

попадѐт в глаза, или Вы можете поскользнуться и навредить

себе.

Во время очистки машины, выполняйте следующие

действия:

 Чтобы не поскользнуться и не упасть на мокром месте,

используйте ботинки с нескользящей подошвой.

 Во время мойки машины струѐй под высоким давлением

используйте защитную одежду и очки.

Рисунок 31

 Соблюдайте осторожность, чтобы не касаться струи под

высоким давлением и не порезать кожу; избегайте

попадания грязи в глаза.

 Не направляйте воду прямо на электрические компоненты

(датчики, соединители). Если вода попадѐт в

электрическую систему, есть опасность того, что это

приведѐт к сбою в работе или отказу.

Соберите все инструменты и молотки, находящиеся на

рабочем месте, удалите все жирные, масляные и другие

скользкие пятна, наведите на территории порядок, чтобы можно

было безопасно проводить работы. Если оставить рабочее

место неубранным, Вы можете споткнуться, упасть и получить

травму.

Техника безопасности

OP000809

1-34

Подходящие инструменты

Используйте только те инструменты, которые подходят для

выполнения

задания.

Использование

повреждѐнных,

низкокачественных,

бракованных

или

самодельных

инструментов пожжет привести к получению телесных

повреждений. Есть риск того, что осколки от резцов со смятыми

головками или от молотка могут попасть Вам в глаза и привести

к слепоте.

Рисунок 32

Использование освещения

При проверке топлива, масла, аккумуляторных электролитов

или жидкости для мытья окон, используйте взрывобезопасное

освещение. При использовании другого освещения есть

опасность взрыва.

Работа в тѐмных помещениях без использования освещения

может привести к получению травм, поэтому всегда необходимо

использовать соответствующее освещение.

Даже если место очень тѐмное, нельзя использовать

зажигалку или огонь вместо освещения. Есть опасность

возникновения пожара. Также есть риск того, что газ

аккумуляторной батареи может вспыхнуть и привести к взрыву.

Рисунок 33

Предотвращение пожара и взрыва

Все виды топлива, особенно машинные масла и некоторые

охлаждающие смеси, легко воспламеняются. Подтекающее

топливо или топливо, пролитое на поверхность или на

электрические компоненты, может служить источником пожара.

Храните всѐ топливо и машинные масла в специально

обозначенных контейнерах и на безопасном расстоянии от

посторонних лиц.

Храните замасленную ветошь и другие легко

воспламеняющиеся материалы в защитных контейнерах.

Запрещается курение в местах заправки и во время

заправки топлива.

Рисунок 34

Запрещается курение в местах зарядки аккумуляторов и

других местах, где хранятся легко воспламеняющиеся

материалы.

Прочистите и затяните все электрические соединения.

Ежедневно проверяйте электропроводку на предмет

ослабленных и потѐртых проводов. Затяните все ослабленные

провода перед включением машины. Почините все потѐртые

провода перед включением машины.

Уберите все воспламеняющиеся материалы и не давайте им

скапливаться на машине.

Не сваривайте трубы или патрубки, содержащие

воспламеняющиеся жидкости. Не производите газопламенную

резку труб или патрубков с содержанием воспламеняющихся

жидкостей. Перед свариванием или газопламенной резкой труб

или патрубков, тщательно обработайте их невозгораемым

веществом.

Техника безопасности

OP000809

1-35

Предотвращение ожогов

При проверке уровня охлаждающей жидкости в

радиаторе, заглушите мотор, дайте двигателю и радиатору

остыть, затем проверьте бак регенерации охлаждающей

жидкости. Если уровень охлаждающей жидкости в баке

регенерации доходит до верхнего предела, то радиатор

имеет достаточное количество охладительной жидкости.

Спустите внутреннее давление, постепенно открывая

крышку радиатора.

Если уровень охлаждающей жидкости в баке

регенерации не доходит до нижнего предела, добавьте

охлаждающей жидкости.

Кондиционер системы охлаждения содержит щѐлочь.

Щѐлочь может привести к получению телесных

повреждений. Избегайте попадания щелочи на кожу, в

глаза или рот.

Перед сливом охлаждающей системы, дайте

компонентам системы остыть.

Горячее масло и другие горячие компоненты могут

причинить телесные повреждения. Избегайте попадания

горячего масла и горячих компонентов на кожу.

Перед снятием пробки фильтра маслобака заглушите

мотор. Перед снятием пробки фильтра маслобака голыми

руками убедитесь, что она остыла. Спустите давление,

медленно снимая пробку фильтра маслобака.

Перед отсоединением каких-либо линий, прокладок

или других приспособлений полностью спустите давление

в гидравлической системе, топливной системе или системе

охлаждения.

Аккумуляторные

батареи

выделяют

легко

воспламеняемые газы, которые могут привести к взрыву.

Запрещается курить во время проверки уровня

электролитов в аккумуляторной батарее.

Электролит является кислотой. Электролит может

вызвать телесные повреждения. Избегайте попадания

электролита в глаза или на кожу.

При работе с аккумуляторными батареями всегда

Рисунок 35

надевайте защитные очки.

Техника безопасности

OP000809

1-36

Ремонт с применением сварки

ОСТОРОЖНО!

Во время соединения или разъединения соединителей между

электронным блоком управления и двигателем или

соединителя между электронным блоком управления и

машиной, всегда отсоединяйте источник энергии, чтобы не

повредить электронный блок управления.

Если Вы не сделаете этого, электронный блок управления

может повредиться, что приведѐт к сбоям в работе двигателя.

Проводите сварочные работы в специально оборудованном

месте. Сварку может проводить только квалифицированный

персонал. Во время проведения сварочных работ есть риск

выпуска газа, возгорания, удара током, поэтому никогда не

допускайте неквалифицированный персонал к проведению

сварочных работ.

Меры предосторожности для специально обученного

сварщика:

 Отсоедините контакты аккумуляторной батареи и

извлеките их, чтобы избежать взрыва батареи.

 Уберите краску с места сварки, чтобы избежать

взрыва газа.

 Избегайте нагревания гидравлического оборудования,

трубопроводов или мест вокруг них, так как может

произойти выпуск взрывоопасного газа или дыма, что

является потенциальным источником пожара.

 Не производите сварочные работы на трубах или

патрубках, содержащих воспламеняющиеся жидкости.

Не производите газопламенную резку труб или

патрубков, содержащих воспламеняющиеся жидкости.

Перед свариванием или газопламенной резкой труб

или патрубков, тщательно обработайте их

невозгораемым веществом.

 Если тепло направляется непосредственно на

резиновые шланги или трубы под давлением, они

могут неожиданно сломаться, поэтому накройте их

огнеупорным покрытием.

 Наденьте защитную одежду.

 Убедитесь в наличии хорошей вентиляции.

 Уберите все воспламеняющиеся объекты и

обеспечьте наличие огнетушителя.

Техника безопасности

OP000809

1-37

Подготовка к проведению сварочных работ на конструкции

кузова:

Чтобы при сварке не повредить электронный блок управления,

придерживайтесь следующего алгоритма действий:

1. Откройте дверь крышки аккумуляторной батареи.

2. Отвинтите болты аккумуляторной батареи и извлеките

крышку.

3. Отсоедините кабели от положительных и отрицательных

клемм батареи.

4. Отсоедините нижнюю крышку, затем отсоедините

соединители

(1) от электронного блока управления,

установленные на двигателе.

5. Приступайте к сварке.

Рисунок 36

6. После сварки, осторожно соберите соединитель.

7. Соедините кабели клемм аккумуляторной батареи.

8. Соберите нижнюю крышку под двигателем.

9. Соберите крышку над аккумуляторной батареей.

10. Закройте крышку аккумуляторной батареи.

Рисунок 37

Предупреждение о снятии противовеса и

переднего навесного орудия

ОПАСНОСТЬ!

Компания DOOSAN предупреждает каждого пользователя, что

снятие с машины противовеса, переднего навесного

оборудования или любой другой части машины, может

повлиять на стабильность машины. Это может привести к

внезапному движению, получению серьѐзных телесных

повреждений и человеческим жертвам. Компания DOOSAN не

несѐт

ответственности

за

несанкционированное

использование.

Рисунок 38

Никогда не снимайте противовес или переднее навесное

орудие, если верхняя и нижняя конструкция не находятся на

одном уровне.

Никогда не вращайте верхнюю конструкцию после снятия

противовеса или переднего навесного оборудования.

Техника безопасности

OP000809

1-38

Меры предосторожности по снятию,

установке и хранению навесного орудия

Перед снятием и установкой навесного оборудования,

выберите начальника бригады.

Не допускайте к машине или навесному орудию персонал,

не имеющий специального разрешения.

Положите снятое с машины навесное орудие в безопасное

место, таким образом, чтобы оно не упало. Установите

ограждение вокруг навесного орудия и примите остальные меры

по предотвращению несанкционированного проникновения.

Меры предосторожности при работе с

машиной

Рисунок 39

Чтобы не упасть во время проведения технического

обслуживания машины, сохраняйте вокруг себя чистоту. Всегда

соблюдайте следующие меры предосторожности:

 Не проливайте масло или жир.

 Не разбрасывайте инструменты.

 Смотрите под ноги.

Никогда не спрыгивайте с машины. В целях безопасности

поднимайтесь или спускайтесь с машины по ступенькам,

держась за поручни и используя три точки опоры (две ноги и рука

или обе руки и нога).

При необходимости надевайте защитную одежду.

Рисунок 40

Чтобы не споткнуться или не упасть и не причинить себе

травм, во время работ на капоте или покрытиях, никогда не

используйте какое-либо оборудование, кроме специального

оборудования для проведения осмотра, снабжѐнного

нескользящими прокладками.

Фиксирование крышки смотрового люка

При проведении технического обслуживания с открытым

смотровым люком, надѐжно зафиксируйте крышку с помощью

стопорной пластины.

При проведении технического обслуживания с открытой, но

не зафиксированной крышкой, есть опасность того, что крышка

неожиданно закроется, и Вы получите повреждения, в случае

наличия газа или дыма.

Техника безопасности

OP000809

1-39

Предотвращение ударов или порезов

Если обслуживание необходимо проводить при работающем

двигателе, работу должны проводить как минимум два человека.

Один человек должен остаться на водительском сидении и

отвечать за использование приборов управления, остановку

машины и отключение двигателя.

Никогда не пытайтесь регулировать машину на ходу без

получения соответствующего распоряжения.

Держитесь подальше от вращающихся и двигающихся

частей.

Храните объекты на безопасном расстоянии от двигающихся

лопастей вентилятора. Лопасти вентилятора могут отбросить эти

объекты или порезать их.

Не используйте трос. При работе с тросом надевайте

перчатки.

При выбивании стопорного штифта, он может вылететь.

Расшатавшийся стопорный штифт может травмировать

работников. При выбивании стопорного штифта убедитесь, что

поблизости нет людей. Чтобы защитить глаза при выбивании

стопорного штифта надевайте защитные очки.

Соблюдайте осторожность при регулировке

натяжения гусеницы

Рисунок 41

Никогда не выворачивайте гайку пресс-маслѐнки гусеничной

ленты. НИКОГДА не пытайтесь разобрать механизм натяжения

гусеницы или передвинуть пресс-маслѐнку или клапан в сборе,

чтобы ослабить давление корпуса гусеничной ленты в сборе.

Держите лицо и тело на безопасном расстоянии от клапана.

Используйте алгоритм, описанный в Руководстве по

эксплуатации и техническому обслуживанию или в заводской

инструкции.

Опоры и блокировка рабочего оборудования

Никогда не оставляйте груз или перевозимое оборудование

в подвешенном состоянии.

Рисунок 42

Перед уходом с места водителя, опустите всѐ оборудование

на землю.

Не используйте полые, треснувшие или неустойчивые опоры

от колебаний.

Не работайте под оборудованием, которое поддерживается

только с помощью домкрата.

Техника безопасности

OP000809

1-40

Действия при обнаружении ошибок во время

проверки

Всегда устраняйте неисправности в случае их обнаружения

во время осмотра. Если машина эксплуатируется с

неустранѐнными неисправностями в тормозной системе или

системах рабочего оборудования, это может привести к

получению серьѐзных повреждений.

Меры предосторожности при работе с

линиями, трубами и шлангами высокого

давления

При осмотре или замене труб или шлангов высокого

давления, убедитесь, что давление контура спущено. Не

спущенное давление может привести к получению серьѐзных

повреждений. Всегда соблюдайте следующие меры

предосторожности:

 Надевайте защитные очки и кожаные перчатки.

 Утечку топлива из гидравлического шланга или

герметизированных компонентов может быть трудно

заметить, но масло, находящееся под давлением, может

попасть на кожу и вызвать серьѐзные повреждения. Для

Рисунок 43

проверки утечки всегда пользуйтесь кусочком дерева или

картона. Никогда не проверяйте утечки рукой или

пальцами.

 Не сгибайте линии высокого давления. Не подвергайте их

ударам. Не устанавливайте согнутые или повреждѐнные

линии, трубы или шланги

 Для предотвращения вибрации, трения и чрезмерного

нагрева во время работы, убедитесь в правильной

установке зажимных и предохранительных устройств и

тепловой изоляции.

- если найден любой из признаков, замените компонент:

- утечка из конца шланга или испорченный шланг.

- износ, повреждение, порез покрытия или обнажение

защитного слоя проводки

- разбухшая часть покрытия.

- изгибы или вмятины в подвижной части шланга.

- посторонний материал в покрытии

- деформация наконечника шланга.

ПРИМЕЧАНИЕ: Дополнительные европейские стандарты

описаны в разделе

«Срок эксплуатации рабочего шлангаª

(Европейский стандарт ISO8331 и EN982 CEN) на странице 4-

56.

Техника безопасности

OP000809

1-41

Отходы производства

Физический контакт с отработанным моторным маслом

может иметь риск для здоровья. Периодически вытирайте и

смывайте масло с рук.

Отработанное моторное масло экологически небезопасно и

может быть утилизировано только в разрешѐнных местах.

Всегда соблюдайте следующие меры по предотвращению

загрязнения окружающей среды:

 Никогда не сбрасывайте отработанное моторное топливо

в канализацию, реки и т.д.

 Переливать масло можно только в машине. Никогда не

переливайте масло прямо на земле.

 Всегда производите утилизацию вредных материалов,

таких как масло, топливо, растворители, фильтры и

Рисунок 44

аккумуляторные

батареи

соответствии

соответствующими законами и нормами.

Техника безопасности

OP000809

1-42

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Меры предосторожности при работе с

аккумуляторной батареей

Электролит батареи содержит кислоту, а сами батареи

вырабатывают водород. Водород очень взрывоопасен, и ошибки

при работе с ним могут стать причиной получения серьѐзных

повреждений или привести к пожару. Во избежание таких

проблем, соблюдайте следующие меры безопасности:

 Не курите рядом и не подносите огонь к аккумуляторной

батарее.

 При работе с аккумуляторными батареями ВСЕГДА

надевайте защитные очки и резиновые перчатки.

 При попадании аккумуляторного электролита на тело или

одежду немедленно промойте область попадания водой.

 При попадании аккумуляторного электролита в глаза

немедленно промойте их большим количеством воды и

обратитесь к врачу.

 Если Вы нечаянно выпили аккумуляторный электролит,

запейте его большим количеством воды, молока, сырого

яйца или растительного масла. Немедленно обратитесь к

врачу или в Центр отравлений.

 При очистке аккумуляторной батареи протрите еѐ

влажной чистой салфеткой. Никогда не используйте

бензин, разбавитель и другие виды органических

растворителей и моющих средств.

 Надѐжно закрепите крышку аккумулятора.

 Если аккумуляторный электролит замѐрз, не заряжайте

батарею и не запускайте двигатель от другого источника

энергии. Есть опасность возгорания батареи.

 Перед тем как начать заряжать батарею или запустить

двигатель от другого источника энергии, дайте батарее

прогреться и произведите проверку на предмет утечки

аккумуляторного электролита.

 Перед зарядкой всегда вынимайте аккумуляторную

батарею из машины.

Рисунок 45

Техника безопасности

OP000809

1-43

Запуск внешнего источника или зарядка

аккумулятора двигателя

Любая ошибка в способе соединения кабелей питания от

внешнего источника может привести к взрыву или пожару.

Всегда соблюдайте следующие меры предосторожности:

 Перед соединением выводов аккумулятора отключите всѐ

электрооборудование,

включая

электрические

выключатели на зарядном устройстве аккумулятора или

на устройстве запуска внешнего источника.

 Если внешний источник запускается от другой машины или

транспортного средства, не позволяйте машинам

соприкасаться. При соединительных работах используйте

защитные перчатки и очки.

 24-х-вольтные аккумуляторные блоки, состоящие из двух

рядов двенадцативольтных аккумуляторов, имеют кабель,

Рисунок 46

который соединяет положительную клемму одного из

двенадцативольтных аккумуляторов с отрицательной

клеммой другого аккумулятора. Соединения кабеля

питания от внешнего устройства или кабеля зарядного

устройства

должны

производиться

между

положительными клеммами

разных рядов и

между

отрицательной клеммой аккумулятора внешнего источника

и металлической рамой машины, которую нужно зарядить

или форсировать. Смотрите рисунок и алгоритм,

описанный в разделе

«Запуск двигателя от кабеля

питания внешнего источникаª на странице 3-7 данного

руководства.

 При установке кабелей необходимо сначала соединить

положительный кабель, при разборке кабелей необходимо

сначала

отсоединить

отрицательный

кабель.

Окончательное кабельное соединение на металлической

раме машины, подлежащей зарядке или форсированию,

должно находиться как можно дальше от аккумуляторных

батарей.

Техника безопасности

OP000809

1-44

БУКСИРОВКА

Меры предосторожности при буксировке

Салфетка

Любая ошибка при выборе или осмотре буксировочного

троса или способа буксировки может привести к получению

серьѐзных телесных повреждений. Всегда соблюдайте

следующие меры предосторожности:

 Всегда производите буксировку в соответствии со

способом, описанном в данном руководстве по

Буксировочный

эксплуатации

техническому

обслуживанию.

трос

Использование другого способа запрещено.

 При работе с буксировочным тросом надевайте кожаные

перчатки.

 При подготовке к буксировке с двумя или более

работниками договоритесь о соответствующих сигналах,

которые Вы должны правильно понимать и использовать.

 Всегда зацепляйте и надѐжно фиксируйте буксировочный

трос на левом или правом крюке.

 Если двигатель на неисправной машине не заводиться

или есть ошибки в тормозной системе, немедленно

свяжитесь с представителем компании DOOSAN.

Буксировочный

 Никогда не вставайте между прицепной машиной и

трос

тягачом во время буксировки.

FG014876

 Буксировку опасно проводить на склонах, поэтому

Рисунок 47

выберите место с плавным скатом. Если нет места с

плавным скатом, перед началом буксировки примите

меры по снижению угла наклона.

 При буксировке неисправной машины всегда используйте

проволочный трос с достаточной тяговой мощностью.

 Не используйте протѐртые, изогнутые тросы или тросы со

съѐмом припуска по диаметру.

 При буксировке не используйте тяговой крюк для лѐгкого

веса.

Техника безопасности

OP000809

1-45

ПОГРУЗКА И ПЕРЕВОЗКА

Соблюдайте государственные и местные

правила междугородней перевозки

Перед подготовкой к транспортировке ознакомьтесь с

государственными и местными правилами перевозки,

касающимися веса, ширины и длины груза.

Перевозочное транспортное средство, прицеп и груз должны

соответствовать

местным

правилам,

регулирующим

запланированный маршрут перевозки.

В соответствии с ограничениями передвижения или особыми

условиями рабочей площадки, может потребоваться разборка

или демонтаж отдельных узлов экскаватора. Информация по

разборке отдельных узлов описана в заводской инструкции.

Информация о правилах загрузки, выгрузки и буксировки

описана в разделе «Погрузка и перевозкаª данного руководства

по эксплуатации и техническому обслуживанию.

Техника безопасности

OP000809

1-46

ТАБЛИЦЫ НОМИНАЛЬНОЙ

ГРУЗОПОДЪЁМНОСТИ ЭКСКАВАТОРА

ВНИМАНИЕ!

Не подпускайте никого к цилиндру стрелы. Во время

подъѐмных работ шланги на стреле, рукояти или ковше могут

лопнуть, что приведѐт к выбросу масла под давлением с

высокой скоростью.

Если это произойдѐт, переносимый груз или передняя

конструкция могут обрушиться под собственным весом, что

может привести к смертельным телесным повреждениям.

Рисунок 48

При замене шлангов, запишите номер каждого шланга в

заводской журнал.

Проводите обслуживание под руководством механика по

обслуживанию от компании.

ВНИМАНИЕ!

Номинальная грузоподъѐмность экскаватора рассчитана

исходя из конструкции машины и постоянного уровня

нагрузки.

НЕ

ПРЕВЫШАЙТЕ

НОМИНАЛЬНУЮ

ГРУЗОПОДЪЁМНОСТЬ. Поднятие грузов, превышающих

значения,

указанные

таблицах

номинальной

грузоподъѐмности, может привести к внезапному отказу

оборудования и/или к разрушению конструкции машины.

Для безопасной работы экскаватор нужно использовать на

твѐрдой, ровной и однородной опорной поверхности. Водитель

должен создавать надлежащие допуски для проведения работ в

особых условиях на рабочей площадке и условиях, связанных с

поднятием грузов, а также реагировать на изменения в тех

условиях потенциального риска. Следующие условия являются

опасными и могут стать причиной аварии или получения

повреждений:

 Мягкая и неровная поверхность.

 Невыровненная поверхность.

 Боковые нагрузки.

 Изменения в экскаваторе или плохое техническое

обслуживание.

 Поднятие не под прямым углом через конец или боковую

сторону машины.

Когда груз находится в воздухе, водитель должен быть

предельно внимателен:

 Избегайте боковых нагрузок, которые могут быть вызваны

неодинаковыми стропами, слишком быстрым вращением

или передвижением с грузом.

 Груз может потерять баланс, если вытяжной канат

закрутился и начал вращаться. Если площадь поверхности

груза достаточно большая, боковая нагрузка может

создаваться за счѐт порывов ветра.

 Удерживайте крюк ковша прямо над грузом. Оттягивающие

канаты на противоположных сторонах груза могут помочь

стабилизировать груз при боковых нагрузках и порывах

ветра.

Техника безопасности

OP000809

1-47

Избегайте передвижения с поднятым грузом. Перед поворотом

(или, если это необходимо, перед передвижением) установите груз

на позицию рукояти

(радиус и высота), которая имеет более

безопасную расчѐтную грузоподъѐмность и достаточное

пространство для движения. Водитель и персонал на рабочей

площадке должны знать алгоритмы операции и правила техники

безопасности, описанные в данном руководстве по эксплуатации и

техническому обслуживанию.

Следующие весовые нагрузки должны соответствовать

применимым стандартам SAE

(J1097) и ISO, рекомендуемым

стандартам для поднятия грузов гидравлическими экскаваторами

на твѐрдой опорной поверхности. Символ (*), рядом со значением

веса, означает, что номинальная нагрузка не превышает

87%

гидравлической мощности. Все остальные значения означают, что

нагрузка не превышает 75% от угла опрокидывания.

Не пытайтесь поднимать или удерживать груз, превышающий

номинальную грузоподъѐмность на обозначенных расстояниях (с

осевой линии вращения машины и высоты - смотрите «радиус

подъѐмаª в справочном чертеже на Рисунке 49).

Радиус подъѐма

Осевая линия

вращения

Точка подъѐма

Высота

точки

подъѐма

Линия земли (опорная поверхность для машины)

Рисунок 49

Для определения чистой нагрузки для поднятия необходимо

вычесть из номинальной грузоподъѐмности вес подъѐмных тросов

или других вспомогательных подъѐмных устройств (и/или разницу

веса

навесного

орудия,

превышающую стандартную

конфигурацию). Точка подъѐма должна находиться на задней части

ковша, как показано на Рисунке 49.

ВАЖНО!

Перед использованием экскаватора для такелажных работ,

выберите на панели управления переключатель режима

копания

«Digging Modeª. Перед поднятием необходимо

полностью прогреть двигатель и гидравлическое масло до

рабочей температуры.

Техника безопасности

OP000809

1-48

DX480LC

ШИРИНА ТРАКА:

3,9 м (12’ 10’’) СТАНДАРТНАЯ ТРАКОВАЯ ЛЕНТА

СТРЕЛА:

7,1 м (23 ’3’’)

РУКОЯТЬ:

3.35 м (11’0’’)

КОВШ:

SAE 2.15 м (CECE 1,9 м³)

БАШМАК:

600 мм (24’’)

ПОДЪЁМ ЧЕРЕЗ ПЕРЕДНЮЮ РАМУ

ПОДЪЁМ ЧЕРЕЗ БОКОВУЮ РАМУ ИЛИ НА 360 ГРАДУСОВ

ЕДИНИЦА ИЗМЕРЕНИЯ:

1000 кг (1000 фунтов’)

МЕТРЫ

А(м)

МАКС. ДОСЯГАЕМОСТЬ

А(м)

В(м)

*8,02

7,88

*9,52

*7,90

8,63

*9,73

*9,48

7,95

*7,90

7,57

9,21

*10,99

*10,20

9,89

*9,66

7,94

*8,02

6,90

9,65

*16,18

*13,62

*11,96

*10,82

9,74

*10,02

7,88

*8,22

6,44

9,97

*18,76

*15,23

*13,02

11,98

*11,53

9,57

*10,46

7,78

9,06

6,37

*8,52

6,15

10,18

*21,04

21,04

*16,73

14,97

*14,04

11,68

*12,22

9,38

10,84

7,66

9,00

6,32

8,55

5,98

10,28

*22,56

19,44

*17,91

14,56

*14,90

11,41

*12,83

9,20

10,72

7,55

8,94

6,26

8,49

5,93

10,29

*20,91

19,08

*18,66

14,27

*15,51

11,20

12,89

9,05

10,61

7,45

8,88

6,21

8,59

5,99

10,20

*10,32

*23,14

18,91

*18,95

14,09

*15,82

11,05

12,78

8,94

10,54

7,38

8,84

6,17

8,84

6,17

10,00

(ЗЕМЛЯ)

-1

*9,22

*15,44

*22,78

18,88

*18,80

14,01

*15,78

10,97

12,71

8,88

10,50

7,35

9,30

6,50

9,70

-2

*15,00

*21,40

*21,83

18,94

*18,21

14,01

*15,35

10,96

12,70

8,87

10,51

7,36

10,02

7,02

9,27

-3

*12,18

*21,14

*24,32

*20,38

19,09

*17,13

14,09

*14,44

11,01

*12,08

8,92

*10,31

7,82

8,72

-4

*17,58

*25,62

*21,65

*18,30

*15,42

14,24

*12,84

11,14

*10,16

9,09

7,99

-5

*20,95

*17,99

*15,28

*12,70

*9,84

*9,68

7,04

ФУТЫ

А(ф)

10’

15’

20’

25’

30’

МАКС. ДОСЯГАЕМОСТЬ

А(ф)

В(ф)

30’

*20,13

*17,76

25’ 5’’

25’

*21,28

*17,38

29’ 1’’

20’

*22,93

*21,13

16,99

*17,64

15,33

31’ 6’’

15’

*42,24

*31,06

*25,48

23,18

*22,26

16,78

*18,38

13,89

33’ 0’’

10’

*40,78

*36,05

32,21

*28,22

22,44

23,26

16,44

18,86

13,20

33’ 9’’

5’

*27,56

*39,62

30,98

*30,43

21,77

22,89

16,10

18,78

13,11

33’ 8’’

*36,44

*41,02

30,29

30,50

21,31

22,63

15,85

19,50

13,61

32’ 10’’

(ЗЕМЛЯ)

-5’

*27,48

*53,47

48,66

*40,20

30,09

30,30

21,12

22,56

15,78

21,25

14,86

31’ 2’’

-10’

*47,86

*48,25

*37,01

30,28

*28,44

21,24

*22,72

17,34

28’ 6’’

-15’

*50,62

*39,57

*30,37

*21,93

24’ 6’’

1.ТОЧКОЙ ПРИЛОЖЕНИЯ НАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША

2.*НОМИНАЛЬНАЯ НАГРУЗКА РАССЧИТАНА ИСХОДЯ ИЗ МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

3. НОМИНАЛЬНАЯ НАГРУЗКА НЕ ПРЕВЫШАЕТ 87% МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ И 75% УГЛА ОПРОКИДЫВАНИЯ

FG001536

Техника безопасности

OP000809

1-49

DX480LC

ШИРИНА ТРАКА:

3.9 м (12’10’’) УЗКАЯ ТРАКОВАЯ ЛЕНТА

СТРЕЛА:

3,52 м (11’ 6’’)

РУКОЯТЬ:

7,1 м (23’ 3’’)

КОВШ:

SAE 2,15 м³ (CECE 1,9 м³)

БАШМАК:

600 мм (24’’)

ПОДЪЁМ ЧЕРЕЗ ПЕРЕДНЮЮ РАМУ

ПОДЪЁМ ЧЕРЕЗ БОКОВУЮ РАМУ ИЛИ НА 360 ГРАДУСОВ

ЕДИНИЦА ИЗМЕРЕНИЯ:

1000 кг (1000 фунтов’)

МЕТРЫ

А(м)

МАКС. ДОСЯГАЕМОСТЬ

А(м)

В(м)

*8,02

7,88

*9,52

8,73

*7,90

7,48

8,63

*9,73

8,73

*9,48

6,92

*7,90

6,58

9,21

*10,99

10,95

*10,20

8,65

*9,66

6,92

*8,02

5,98

9,65

*16,18

*13,62

*11,96

10,71

*10,82

8,51

*10,02

6,86

*8,22

5,57

9,97

*18,76

17,94

*15,23

*13,40

*13,02

10,44

*11,53

8,33

*10,46

6,76

9,16

5,51

*8,52

5,30

10,18

*21,04

17,17

*16,73

12,95

*14,04

10,15

*12,22

8,15

*10,92

6,65

9,10

5,45

8,64

5,15

10,28

*22,56

16,59

*17,91

12,56

*14,90

9,89

*12,83

7,98

10,83

6,54

9,04

5,39

8,59

5,10

10,29

*20,91

16,25

*18,66

12,28

*15,51

9,69

13,03

7,84

10,73

6,44

8,98

5,34

8,68

5,15

10,20

*10,32

*23,14

16,09

*18,95

12,11

*15,82

9,54

12,91

7,73

10,65

6,37

8,94

5,31

8,94

5,31

10,00

(ЗЕМЛЯ)

-1

*9,22

*15,44

*22,78

16,06

*18,80

12,03

*15,78

9,47

12,84

7,67

10,61

6,34

9,40

5,60

9,70

-2

*15,00

*21,40

*21,83

16,12

*18,21

12,03

*15,35

9,45

12,83

7,66

10,62

6,36

10,13

6,05

9,27

-3

*12,18

*21,14

*24,32

*23,88

*20,38

16,26

*17,13

12.11

*14,44

9,50

*12,08

7,71

*10,31

6,76

8,72

-4

*17,58

*25,62

*21,65

*18,30

*16,37

*15,42

12,26

*12,84

9,63

*10,16

7,87

7,99

-5

*20,95

*17,99

*15,28

*12,70

12,51

*9,84

*9,68

7,04

ФУТЫ

А(ф)

10’

15’

20’

25’

30’

МАКС. ДОСЯГАЕМОСТЬ

А(ф)

В(ф)

30’

*20,13

*17,76

25’ 5’’

25’

*21,28

21,12

*17,38

15,64

29’ 1’’

20’

*22,93

20,83

*21,13

14,79

*17,64

13,29

31’ 6’’

15’

*42,24

*31,06

29,38

*25,48

20,23

*22,26

14,59

*18,38

12,00

33’ 0’’

10’

*40,78

*36,05

27,89

*28,22

19,51

23,50

14,25

19,07

11,37

33’ 9’’

5’

*27,56

*39,62

26,71

*30,43

18,86

23,13

13,92

18,99

11,27

33’ 8’’

*36,44

*41,02

26,05

30,81

18,42

22,87

13,68

19,71

11,70

32’ 10’’

(ЗЕМЛЯ)

-5’

*27,48

*53,47

41,12

*40,20

25,86

30,61

18,24

22,80

13,61

21,48

12,81

31’ 2’’

-10’

*47,86

*48,25

41,66

*37,01

26,04

*28,44

18,35

*22,72

14,99

28’ 6’’

-15’

*50,62

*39,57

*30,37

26,63

*21,93

19,45

24’ 6’’

1.ТОЧКОЙ ПРИЛОЖЕНИЯ НАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША

2.*НОМИНАЛЬНАЯ НАГРУЗКА РАССЧИТАНА ИСХОДЯ ИЗ МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

3. НОМИНАЛЬНАЯ НАГРУЗКА НЕ ПРЕВЫШАЕТ 87% МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ И 75% УГЛА ОПРОКИДЫВАНИЯ

FG001537

Техника безопасности

OP000809

1-50

DX480LC

ШИРИНА ТРАКА:

3.9 м (12’10’’) ТРАКОВАЯ ЛЕНТА ДЛЯ РАБОТЫ НА СКАЛЬНЫХ

ПОРОДАХ

СТРЕЛА:

7.1 м (23’ 3’’)

РУКОЯТЬ:

3.35 м (11’0’’)

КОВШ:

SAE 2,15 м³ (CECE 1,9 м³)

БАШМАК:

600 мм (24’’)

ПОДЪЁМ ЧЕРЕЗ ПЕРЕДНЮЮ РАМУ

ПОДЪЁМ ЧЕРЕЗ БОКОВУЮ РАМУ ИЛИ НА 360 ГРАДУСОВ

ЕДИНИЦА ИЗМЕРЕНИЯ:

1000 кг (1000 фунтов’)

МЕТРЫ

А(м)

МАКС. ДОСЯГАЕМОСТЬ

А(м)

В(м)

*7,95

7,89

*9,35

*7,81

8,64

*9,55

*9,31

7,84

*7,81

7,45

9,22

*10,80

*10,01

9,76

*9,48

7,82

*7,91

6,77

9,65

*15,94

*13,40

*11,75

*10,62

9,60

*9,83

7,74

*8,11

6,32

9,97

*18,50

*14,99

*12,80

11,81

*11,32

9,41

*10,27

7,63

8,95

6,24

*8,39

6,02

10,18

*20,75

19,80

*16,47

14,76

*13,80

11,50

*12,00

9,21

*10,71

7,51

8,89

6,18

8,44

5,85

10,28

*20,26

19,18

*17,64

14,34

*14,65

11,22

*12,60

9,02

10,59

7,39

8,82

6,11

8,38

5,79

10,29

*20,93

18,82

*18,37

14,04

*15,25

11,00

12,74

8,87

10,48

7,29

8,76

6,06

8,47

5,85

10,19

*10,30

*22,95

18,66

*18,66

13,86

*15,55

10,85

12,62

8,76

10,40

7,21

8,73

6,02

10,00

(ЗЕМЛЯ)

-1

*9,18

*15,45

*22,45

18,63

*18,50

13,78

*15,50

10,77

12,56

8,69

10,36

7,18

9,18

6,35

9,69

-2

*14,98

*21,44

*21,50

18,69

*17,91

13,78

*15,07

10,75

12,55

8,69

10,38

7,18

9,90

6,86

9,27

-3

*12,12

*21,15

*23,95

*20,04

18,84

*16,83

13,87

*14,16

10,81

*11,83

8,74

*10,08

7,66

8,71

-4

*17,56

*25,18

*21,27

*17,95

*15,11

14,03

*12,56

10,95

*9,93

8,94

7,98

-5

*20,49

*17,59

*14,93

*12,38

*9,54

*9,43

7,03

ФУТЫ

А(ф)

10’

15’

20’

25’

30’

МАКС. ДОСЯГАЕМОСТЬ

А(ф)

В(ф)

30’

*20,12

*17,60

25’ 6’’

25’

*20,90

*17,19

29’ 1’’

20’

*22,51

*20,74

16,72

*17,41

15,06

31’ 7’’

15’

*41,67

*30,55

*25,02

23,85

*21,84

16,48

*18,11

13,60

33’ 1’’

10’

*40,60

*35,48

31,76

*27,72

22,05

22,99

16,10

18,62

12,90

33’ 9’’

5’

*27,53

*39,01

30,49

*29,89

21,35

22,60

15,74

18,53

12,79

33’ 8’’

*36,47

*40,38

29,79

30,15

20,88

22,33

15,48

19,24

13,28

32’ 10’’

(ЗЕМЛЯ)

-5’

*27,42

*52,71

48,08

*39,54

29,59

29,95

20,70

22,26

15,42

20,99

14,53

31’ 2’’

-10’

*47,90

*47,47

*36,34

29,80

*27,86

20,83

*22,23

17,00

28’ 6’’

-15’

*49,63

*38,77

*29,69

*21,39

24’ 6’’

1.ТОЧКОЙ ПРИЛОЖЕНИЯ НАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША

2.*НОМИНАЛЬНАЯ НАГРУЗКА РАССЧИТАНА ИСХОДЯ ИЗ МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

3. НОМИНАЛЬНАЯ НАГРУЗКА НЕ ПРЕВЫШАЕТ 87% МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ И 75% УГЛА ОПРОКИДЫВАНИЯ

FG001540

Техника безопасности

OP000809

1-51

DX480LC

ШИРИНА ТРАКА:

3,9 м (12’ 10’’) СТАНДАРТНАЯ ТРАКОВАЯ ЛЕНТА

СТРЕЛА:

6,3 м (23’3’’)

РУКОЯТЬ:

2,9 м (9’ 6’’)

КОВШ:

SAE 3,2 м³ (CECE 2,87 м³)

БАШМАК:

600 мм (24’’)

ПОДЪЁМ ЧЕРЕЗ ПЕРЕДНЮЮ РАМУ

ПОДЪЁМ ЧЕРЕЗ БОКОВУЮ РАМУ ИЛИ НА 360 ГРАДУСОВ

ЕДИНИЦА ИЗМЕРЕНИЯ:

1000 кг (1000 фунтов’)

МЕТРЫ

А(м)

МАКС. ДОСЯГАЕМОСТЬ

А(м)

В(м)

*9,80

9,80

7,63

*10,67

*10,25

*10,15

10,15

8,16

*11,43

*10,67

*10,38

9,71

8,53

*12,56

*12,35

*11,23

10,68

*10,61

9,10

8,77

*21,12

*16,61

*14,01

*13,32

13,02

*11,84

10,46

*10,89

8,74

8,90

*25,16

*18,97

*15,50

*14,20

12,70

*12,41

10,25

*11,21

8,59

8,90

*27,91

*20,89

*16,81

16,25

*14,87

12,44

*12,83

10,07

*11,58

8,65

8,80

15,87

*27,86

*22,12

21,32

*17,75

15,88

*15,23

12,26

*13,03

9,94

*11,99

8,93

8,57

(ЗЕМЛЯ)

-1

*16,29

*21,11

*28,24

*22,60

21,02

*18,25

15,63

*15,21

12,16

*12,89

9,88

*12,44

9,50

8,21

-2

*21,47

*26,94

*26,72

*22,39

20,89

*18,23

15,50

*14,70

12,15

*12,93

10,49

7,70

-3

*27,09

*30,48

*24,41

*21,51

20,91

*17,65

15,48

*13,46

12,24

*13,41

12,20

7,02

-4

*32,77

*25,85

*21,06

*19,89

*16,38

15,58

*13,80

6,09

-5

*19,36

*16,09

*17,28

*14,07

*13,74

4,76

ФУТЫ

А(ф)

10’

15’

20’

25’

МАКС. ДОСЯГАЕМОСТЬ

А(ф)

В(ф)

25’

*21,31

23’ 8’’

20’

*22,81

*22,29

22,29

26’ 7’’

15’

*28,68

*24,70

*23,09

20,76

28’5’’

10’

*46,31

*33,47

*27,13

25,01

*23,97

19,29

29’ 2’’

5’

*53,21

*37,46

34,51

*29,29

24,21

*25,09

18,94

29’1’’

*35,85

*55,22

53,97

*39,49

33,59

*30,42

23,66

*26,44

19,69

28’ 1’’

(ЗЕМЛЯ)

-5’

*53,87

*53,26

*38,98

33,27

*29,73

23,48

*27,99

21,94

26’32’’

-10’

*66,03

*47,54

*35,26

33,51

*29,61

27,14

22’ 11’’

-15’

*48,98

*36,40

*30,59

17’ 8’’

1.ТОЧКОЙ ПРИЛОЖЕНИЯ НАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША

2.*НОМИНАЛЬНАЯ НАГРУЗКА РАССЧИТАНА ИСХОДЯ ИЗ МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

3. НОМИНАЛЬНАЯ НАГРУЗКА НЕ ПРЕВЫШАЕТ 87% МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ И 75% УГЛА ОПРОКИДЫВАНИЯ

FG003853

Техника безопасности

OP000809

1-52

DX480LC

ШИРИНА ТРАКА:

3,9 м (12’ 10’’) СТАНДАРТНАЯ ТРАКОВАЯ ЛЕНТА

СТРЕЛА:

6,3 м (20’ 7’’)

РУКОЯТЬ:

2,4 м (7’ 10’’)

КОВШ:

SAE 2,15 м³ (CECE 1,9 м³)

БАШМАК:

600 мм (24’’)

ПОДЪЁМ ЧЕРЕЗ ПЕРЕДНЮЮ РАМУ

ПОДЪЁМ ЧЕРЕЗ БОКОВУЮ РАМУ ИЛИ НА 360 ГРАДУСОВ

ЕДИНИЦА ИЗМЕРЕНИЯ:

1000 кг (1000 фунтов’)

МЕТРЫ

А(м)

МАКС. ДОСЯГАЕМОСТЬ

А(м)

В(м)

*11,30

*11,29

7,03

*11,67

*11,33

7,60

*15,78

*13,69

*12,34

*11,48

10,87

*11,48

10,87

8,00

*23,56

*18,06

*15,06

*13,18

*11,94

10,68

*11,69

10,12

8,26

*20,22

*16,40

*14,03

12,99

*12,45

10,48

*11,96

9,69

8,39

*21,79

21,60

*17,51

*16,16

*14,77

12,70

*12,89

10,30

*12,29

9,53

8,40

*23,65

*22,59

21,20

*18,22

15,85

*15,27

12,48

*13,17

10,15

*12,67

9,61

8,28

*28,50

*22,65

21,00

*18,44

15,66

*15,43

12,33

*13,17

10,06

*13,08

9,98

8,04

(ЗЕМЛЯ)

-1

*19,31

*23,74

*27,21

*22,05

20,97

*18,13

15,59

*15,16

12,28

*13,53

10,72

7,66

-2

*28,56

*30,65

*25,29

*20,79

*17,21

15,64

*14,29

12,33

*13,99

12,04

7,11

-3

*32,27

*27,04

*22,54

*18,71

*15,46

*14,37

6,36

-4

*21,90

*18,56

*15,41

*14,45

5,31

ФУТЫ

А(ф)

10’

15’

20’

25’

МАКС. ДОСЯГАЕМОСТЬ

А(ф)

В(ф)

20’

*24,96

24,96

24’ 9’’

15’

*40,30

*31,04

*26,46

*25,85

*25,48

23,15

26’8’’

10’

*49,66

*35,43

*28,55

25,03

*26,35

21,40

28’ 8’’

5’

*54,83

*54,67

*38,75

34,40

*30,28

24,31

*27,48

21,02

27’5’’

*55,01

53,91

*39,92

33,67

*30,80

23,88

*28,84

22,01

26’ 5’’

(ЗЕМЛЯ)

-5’

62,02

*51,59

*38,1

33,55

*30,36

24,96

24’3’’

-10’

*58,66

*44,38

*33,18

*31,71

20’ 9’’

-15’

*30,94

14’ 9’’

1.ТОЧКОЙ ПРИЛОЖЕНИЯ НАГРУЗКИ СЧИТАЕТСЯ КРЮК НА ЗАДНЕЙ СТОРОНЕ КОВША

2.*НОМИНАЛЬНАЯ НАГРУЗКА РАССЧИТАНА ИСХОДЯ ИЗ МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

3. НОМИНАЛЬНАЯ НАГРУЗКА НЕ ПРЕВЫШАЕТ 87% МОЩНОСТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ И 75% УГЛА ОПРОКИДЫВАНИЯ

FG003854

Техника безопасности

OP000809

1-53

ОР000810

Органы управления

Раздел «Органы управленияª состоит из следующих подразделов:

«Расположение деталейª на стр.2-2

«Зона водителяª на стр.2-4

«Приборы и панели управленияª на стр.2-6

«Приборная панельª на стр.2-20

«Многофункциональный датчик и графическая информацияª на

стр.2-27

«Кнопки выбора режимаª на стр.2-33

«Настройка главного менюª на стр.2-35

«Панель управления обогревателем и кондиционеромª на стр.2-

«Стереопроигрывательª на стр.2-62

10. «Прочее электрическое оборудованиеª на стр.2-56

11. «Настройка креслаª на стр.2-58

12. «Люк потолкаª на стр.2-62

13. «Ветровые стѐклаª на стр.2-63

14. «Дверная задвижкаª на стр.2-65

15. «Отсек для принадлежностей в кабинеª на стр.2-66

16. «Пепельницаª на стр.2-66

17. «Солнцезащитный козырѐкª на стр.2-67

18. «Вешалкаª на стр.2-67

19. «Подстаканникª на стр.2-68

20. «Крепление дверного окнаª на стр.2-68

21. «Инструмент для экстренного разбивания стеклаª на стр.2-68

22. «Прочие люки и двериª на стр.2-69

В каждом подразделе находиться схема расположения или

фотография с кратким описанием каждого прибора управления,

выключателя, датчика или клапана.

Позади датчиков на приборной панели находится световая

индикация. Водитель должен следить за уровнем давления машины

по световой индикации на приборной панели. Сигнальные лампы

только сообщают о наличии проблемы.

ВНИМАНИЕ!

Лампы аварийной сигнализации. При активизации («ОNª) одной

и более аварийных ламп на панели управления, немедленно

остановите работу и выключите машину. Перед продолжением

работы обнаружьте и устраните неисправность.

Органы управления

OP000810

2-1

Позиция

Наименование

Позиция

Наименование

Противовес

Цилиндр ковша

Кожух

Направляющая серьга

Глушитель

Ковш

Маслобак гидросистемы

Поддерживающая серьга

Двигатель

Боковая фреза

Топливный бак

Острие зуба

Охладитель радиатора и масла

Рычаг хода

Крышка топливного бака

Натяжное колесо

Регулирующие клапаны

Механизм натяжения гусеницы

Гидромотор поворота

Кожух гусеницы

Устройство предварительной очистки

Аккумуляторная батарея

Воздухоочиститель

Опорный каток

Шарнирная опора

Центральный шарнир

Кабина

Поддерживающий каток

Кресло

Ведущее колесо

Управление рычагом(джойстиком)

Ходовой гидромотор

Цилиндр стрелы

Звено гусеницы и гусеничный трак

Цилиндр рукояти

Вакуумный фильтр

Стрела

Фильтр возвратного контура

Рукоять

Насосы

Органы управления

OP000810

2-3

Позиция

Наименование

Позиция

Наименование

Приборная панель

Отсек для принадлежностей

(смотри страницу 2-20)

(смотри страницу 2-66)

Прикуриватель

Обогреватель и кондиционер

(смотри страницу 2-14)

Стереопроигрыватель

Пепельница

(смотри страницу 2-55)

(смотри страницу 2-66)

Коробка плавких предохранителей

Рычаги хода

(смотри страницу 2-57)

(смотри страницу 3-15)

Левосторонний рычаг управления

Правосторонний рычаг управления

(смотри страницу 3-22)

(джойстик)

Рычаг предохранительной

(смотри страницу 3-22)

блокировки

Поддон для хранения

(смотри страницу 3-13)

(смотри страницу 2-66)

Отсек для принадлежностей

Диск управления оборотами

(смотри страницу 2-66)

двигателя

Разъѐм для подключения

(смотри страницу 2-8)

портативного компьютера

Пульт управления обогревателем и

диспетчерского управления (DMS)

кондиционером

Подстаканник

(смотри страницу 2-49)

(смотри страницу 2-68)

Пусковой переключатель

Счетчик моточасов

(смотри страницу 2-8)

(смотри страницу 2-24)

Кресло

(смотри страницу 2-58)

Органы управления

OP000810

2-5

Позиция

Наименование

Позиция

Наименование

Пусковой переключатель

Панель управления

Диск управления оборотами

стеклоочистителем

двигателя

Прикуриватель

Переключатель быстрого захвата

Штепсельная розетка на 12 Вольт

(поставляется по специальному

Переключатель сигнала хода

заказу)

/поворота (поставляется по

Вспомогательный переключатель

специальному заказу)

режимов

Переключатель сигнала о перегрузке

Переключатель экстренной

(поставляется по специальному

остановки двигателя

заказу)

Пульт управления звуком

Переключатель топливного

Переключатель скорости хода

обогревателя (поставляется по

Переключатель освещения

специальному заказу)

Переключатель режимов

Переключатель подогрева сиденья

дробилки/ускорения/ножниц

(поставляется по специальному

Переключатель рабочего освещения

заказу)

кабины (поставляется по

Кнопка звукового сигнала

специальному заказу)

Переключатель поворотов

Переключатель световой аварийной

Кнопка ускорения

сигнализации (поставляется по

Кнопки управления ножницами

специальному заказу)

Приборная панель

Переключатель нижнего

Рычаг предохранительной

стеклоочистителя (поставляется по

блокировки

специальному заказу)

Фотодатчик

Пульт управления обогревателем и

кондиционером

Органы управления

OP000810

2-7

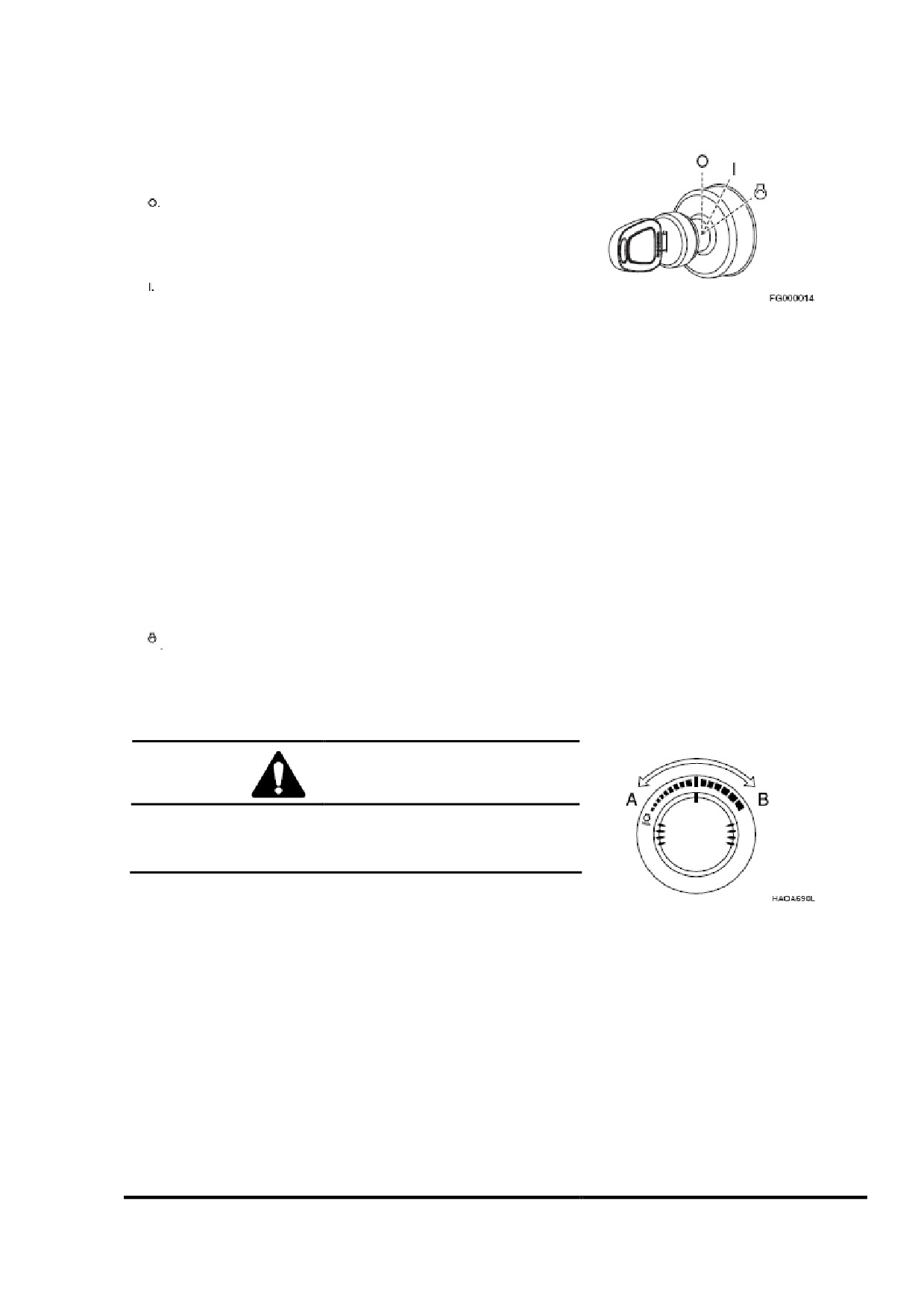

1. Пусковой переключатель

Трѐхпозиционный пусковой переключатель используется для

включения или выключения двигателя для эксплуатации

оборудования.

При установке переключателя в позицию

«OFFª

(«ВЫКЛª)

выключается

двигатель

его

электросистема. Двигатель отключается, но внутреннее

освещение кабины и перекачивающий насос топливного

бака (если установлен) работают.

При установке переключателя в позицию «ONª («ВКЛª)

включается электрическая система двигателя. При

Рисунок 4

установке переключателя в позицию

«ONª («ВКЛª),

шесть сигнальных/аварийных ламп,

расположенных

вдоль верхней части приборной панели, начнут мигать

приблизительно в течение двух секунд. Лампа

аварийной сигнализации зарядки аккумуляторной

батареи и лампа аварийной сигнализации давления

машинного масла должны остаться в положении

«ВКЛЮЧЕНОª, все остальные лампы должны

погаснуть.

ПРИМЕЧАНИЕ:

Сигнальная лампа предварительного нагрева

- работа

цикла предварительного нагрева зависит от температуры

охлаждающей жидкости. Если охлаждающая жидкость

двигателя достаточно холодная, сигнальная лампа

предварительного нагрева будет оставаться в положении

«ВКЛЮЧЕНОª до полного

завершения

цикла

предварительного нагрева. Цикл предварительного нагрева

длится около двадцати секунд, после этого сигнальная

лампа должна отключиться. После того, как огни погаснут,

включите зажигание.

При установке переключателя в данную позицию

запустится двигатель. После того, как двигатель

заведѐтся, отпустите ключ и дайте ему перейти в

положение «Iª («ВКЛª). Не используйте ключ более

пятнадцати секунд за раз. Это поможет предотвратить

порчу стартѐра.

ВНИМАНИЕ!

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПУСКОВОЕ ТОПЛИВО! Работа

системы предварительного подогрева может привести к

взрыву топлива. Пусковое топливо не должно использоваться

ни при каких обстоятельствах.

2. Диск управления оборотами двигателя

Число оборотов двигателя контролируется с помощью диска

Рисунок 5

управления. Вращение диска по часовой стрелке увеличивает

число оборотов двигателя (число оборотов в минуту), вращение

протии часовой стрелки - уменьшает их.

А - Низкие обороты холостого хода (максимально низкое число

оборотов)

В - Высокие обороты холостого хода (максимально высокое число

оборотов)

ПРИМЕЧАНИЕ:

Приблизительно через четыре секунды после установки всех рычагов

управления на нейтральную позицию, автоматическая система

холостого хода автоматически сократит число оборотов двигателя до

скорости холостого хода. Эта система разработана для снижения

уровня потребления топлива и шумового уровня. Смотрите раздел

«3.Кнопка автоматического выбора холостого ходаª на странице 2-34.

Органы управления

OP000810

2-8

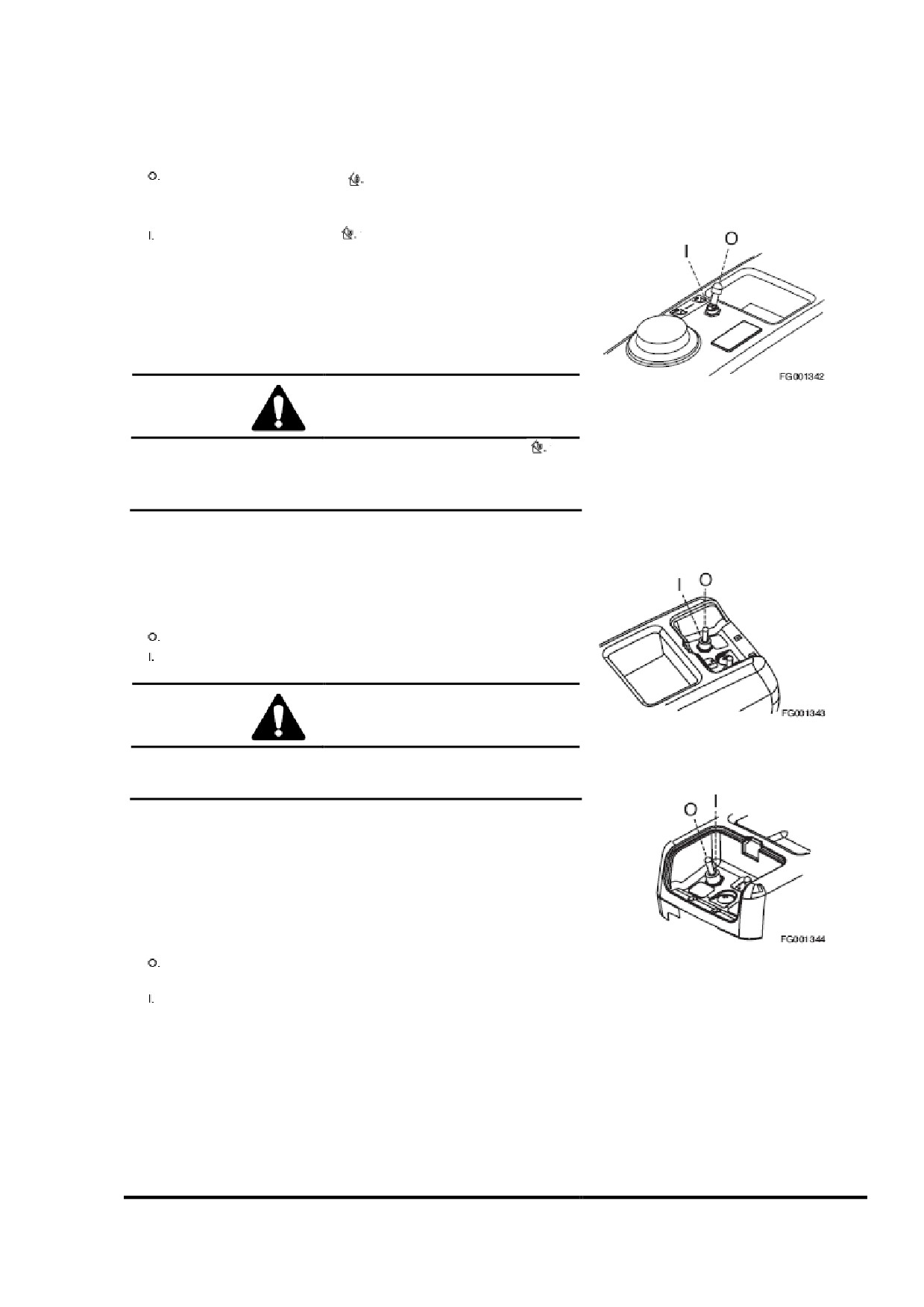

Переключатель

быстрого

захвата

(поставляется по специальному заказу)

Контроль отсоединения съемного оборудования.

В данном положении

быстродействующий зажим

ЗАПЕРТО - «LOCKEDª. Навесное орудие закреплено

на рукояти.

В данном положении

быстродействующий зажим

ОТКРЫТО

«UNLOCKEDª. Навесное орудие

отсоединено от рукояти.

ПРИМЕЧАНИЕ:

Для управления переключателем потяните за

триггер и переместите его в положение

«ВЫКЛЮЧЕНОª.

ВНИМАНИЕ!

Рисунок 6

Если переключатель находиться в положении «Iª (

), а

навесное орудие остаѐтся присоединѐнным к машине,

остановите работу машины, т.к. навесное орудие может упасть

на землю. Это может травмировать рабочих.

4. Вспомогательный переключатель режимов

Если система управления неисправна, можно настроить ручное

управление гидроаккумулирующей системой.

Ручное регулирование насоса отключено.

Ручное регулирование насоса включено.

ОСТОРОЖНО!

Рисунок 7

После устранения неполадок в системе управления не

забудьте установить переключатель регулирования насоса в

положение «Оª («ВЫКЛª).

Переключатель экстренной остановки

двигателя

Если не удаѐтся остановить двигатель с помощью пускового

переключателя,

можно воспользоваться переключателем

экстренной остановки двигателя, установив его в позицию

«Iª

(«ЭКСТРЕННАЯ ОСТАНОВКАª).

В данном положении система экстренной остановки

двигателя отключена.

Рисунок 8

В данном положении система экстренной остановки

двигателя включена.

ПРИМЕЧАНИЕ:

Если отпустить переключатель, он вернѐтся в

исходное положение «ВЫКЛЮЧЕНОª.

Органы управления

OP000810

2-9

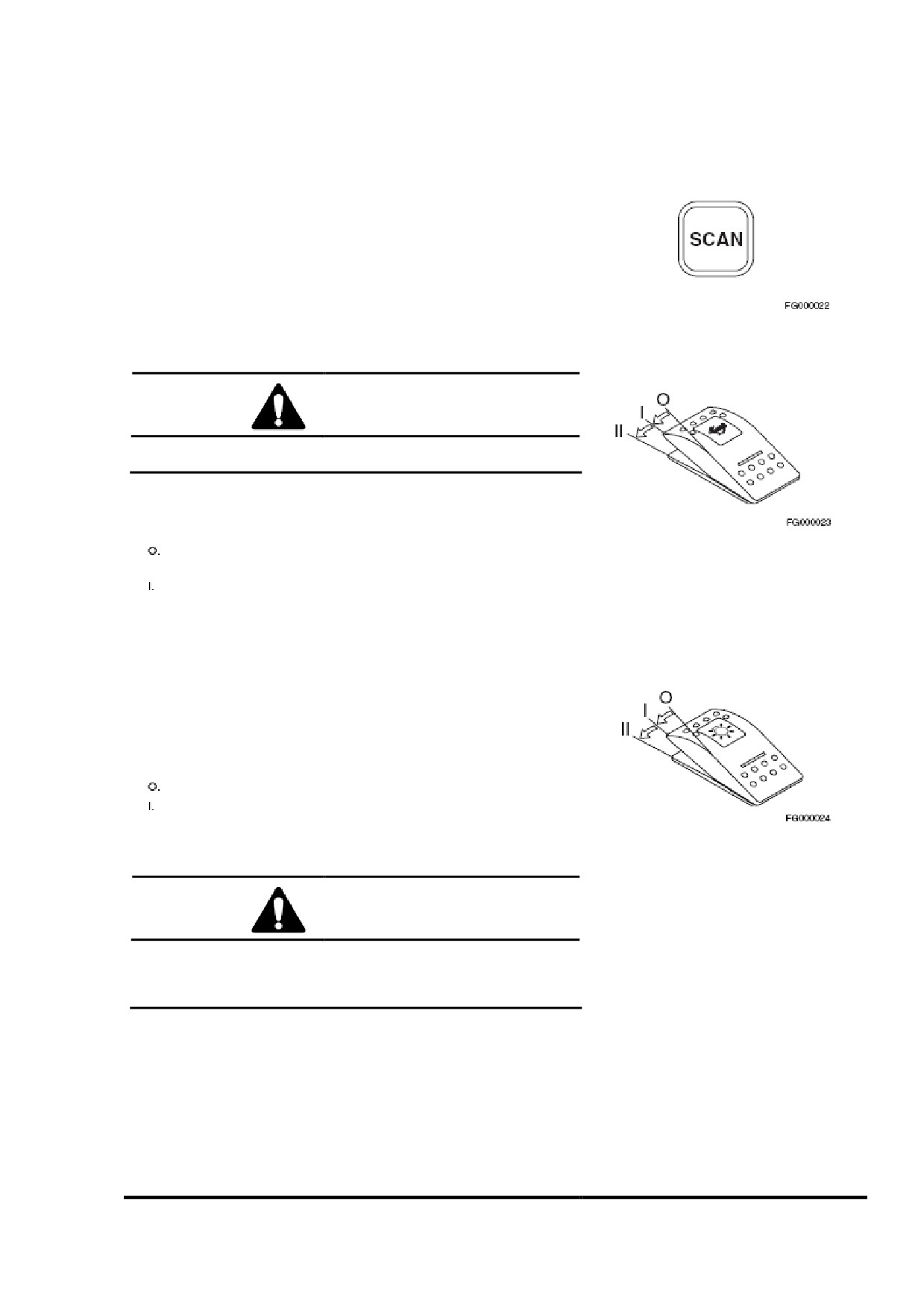

Поиск вручную: При каждом нажатии на кнопку прокрутки (менее

половины секунды), частота будет последовательно увеличиваться

до следующего доступного сигнала.

Автоматический поиск: При удерживании кнопки прокрутки более

половины секунды, частота будет увеличиваться до повторного

нажатия на кнопку.

Рисунок 13

7. Переключатель скорости хода

ВНИМАНИЕ!

Нельзя использовать переключатель скорости хода во время

движения машины. Можно временно потерять управление.

Переключатель активирует автоматический скоростной диапазон

передвижения.

Рисунок 14

В данном положении выбирается НИЗКАЯ скорость

хода.

В данном положении выбирается ВЫСОКАЯ скорость

хода.

II.

В данном положении выбирается АВТОМАТИЧЕСКАЯ

скорость хода. Автоматически выбирается НИЗКАЯ или

ВЫСОКАЯ скорость хода в зависимости от числа

оборотов двигателя и нагрузки ходового гидромотора.

8. Переключатель освещения

Переключатель используется для включения освещения.

В данном положении освещение отключено.

В данном положении включается подсветка приборной

панели и управляющих переключателей.

Рисунок 15

II.

В данном положении включаются всѐ рабочее

освещение и подсветка.

ОСТОРОЖНО!

Не оставляйте рабочее освещение и подсветку приборной

панели работать при отключѐнном двигателе. Работающее при

отключенном двигателе освещение может посадить

аккумуляторные батареи.

Органы управления

OP000810

2-11

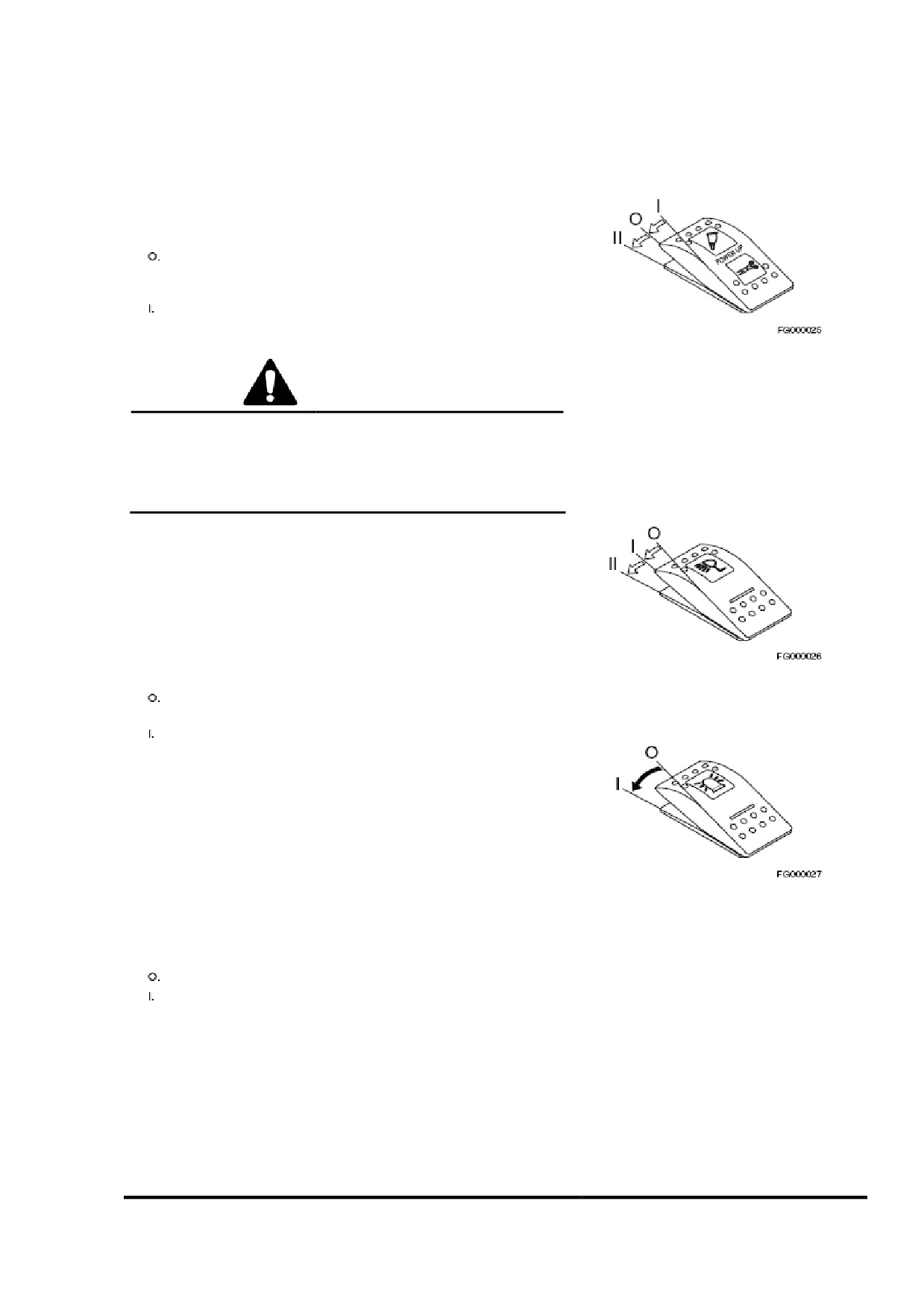

9. Переключатель

режимов

дробилки

/ускорения / ножниц

Данный переключатель используется для выбора режимов

дробилки, ускорении и работы ножниц.

В данном положении при нажатии кнопки на

правостороннем рычаге управления активируется

увеличение гидравлического давления.

В данном положении активируются ножницы.

II.

В данном положении активируется дробилка.

Рисунок 16

ВНИМАНИЕ!

Перед использованием какого-либо навесного орудия для

рабочих целей, проверьте его функциональное управление.

Убедитесь, что прибор управления активирует желаемое

движение или действие, например открытие/закрытие, по

часовой стрелке/против часовой стрелки, наполнение/сброс

и т.д.

10. Рабочее освещение кабины (поставляется

по специальному заказу)

Переключатель используется для регулирования рабочего

Рисунок 17

освещения кабины, если оно установлено.

В данном положении всѐ рабочее освещение кабины

отключено.

В данном положении включается рабочее освещение

на передней верхней части кабины.

II.

В данном положении включается рабочее освещение

на передней верхней части кабины и на задней верхней

части кабины.

11. Переключатель световой аварийной

сигнализации

(поставляется

по

Рисунок 18

специальному заказу)

Если машина оборудована световой аварийной сигнализацией,

нажмите на этот выключатель, чтобы активировать еѐ.

В данном положении световая сигнализация отключена.

В данном положении световая сигнализация

активируется и начинает мигать.

Органы управления

OP000810

2-12

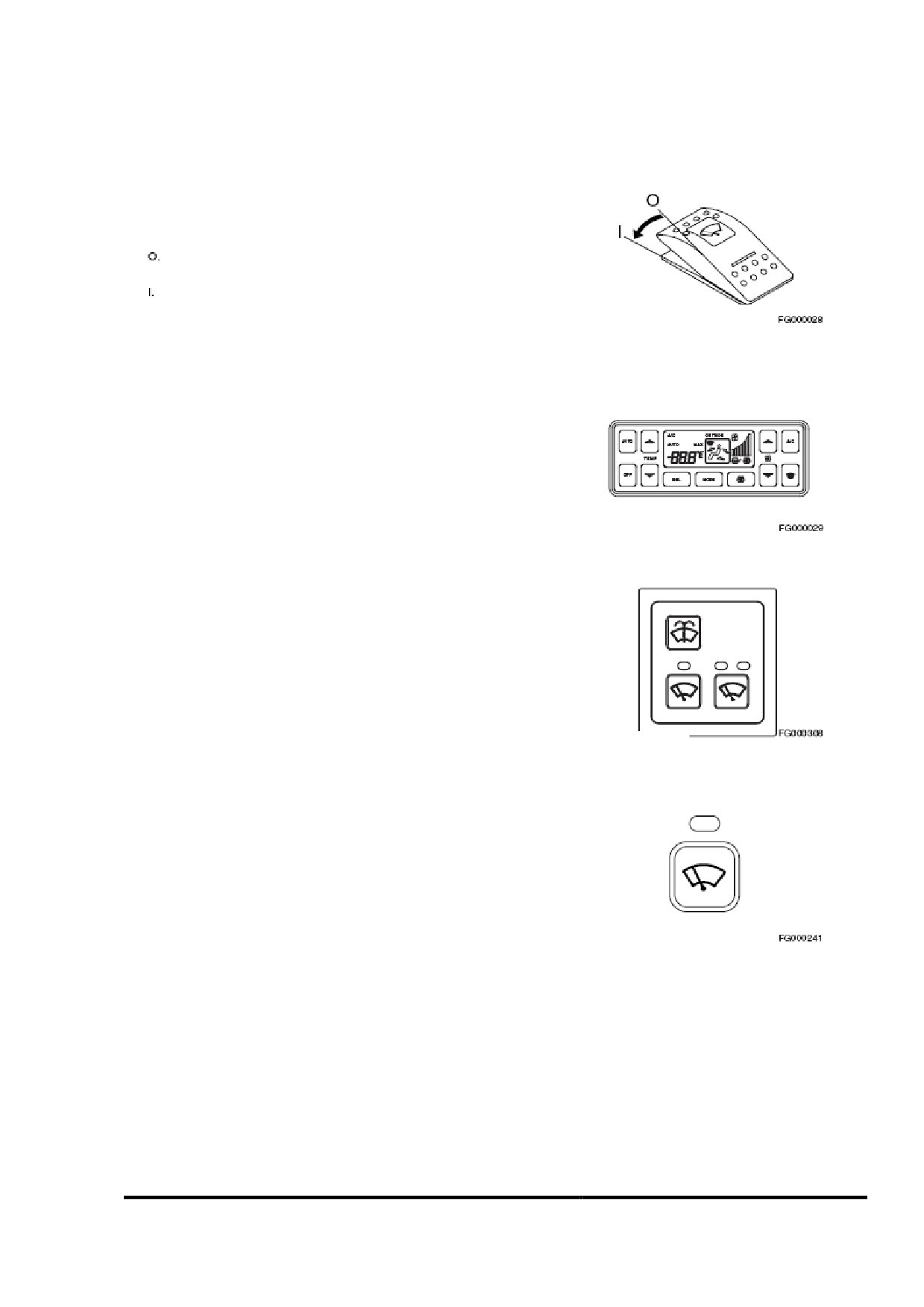

12. Переключатель нижнего стеклоочистителя

(поставляется по специальному заказу)

Данный переключатель используется для управления работой

нижнего стеклоочистителя.

В данном положении нижний стеклоочиститель

отключѐн.

В данном положении нижний стеклоочиститель

работает на постоянной скорости.

Рисунок 19

ПРИМЕЧАНИЕ:

Использование стеклоочистителя без моющего

раствора или при наличии грязи и пыли может

повредить стекло и сам стеклоочиститель.

13. Панель управления обогревателем и

кондиционером

Рисунок 20

Переключатель используется для регулирования обогрева и

кондиционирования воздуха в кабине водителя. Более

подробная информация находиться в разделе

«Панель

управления обогревателем и кондиционеромª на странице 2-49.

14. Панель управления стеклоочистителем

Данная панель предусмотрена только для работы верхнего

стеклоочистителя. После окончания работы стеклоочиститель

уходит в правую сторону кабины на специальную подставку.

ПРИМЕЧАНИЕ:

Рисунок 21

Двигатель стеклоочистителя не может работать при

поднятом ветровом стекле.

Кнопка постоянной скорости

Нажмите на кнопку, чтобы включить стеклоочиститель. Над

кнопкой загорится сигнальная лампа, указывающая на

активность стеклоочистителя. Стеклоочиститель будет работать

на постоянной скорости.

Повторным нажатием на кнопку отключите стеклоочиститель.

Рисунок 22

Органы управления

OP000810

2-13

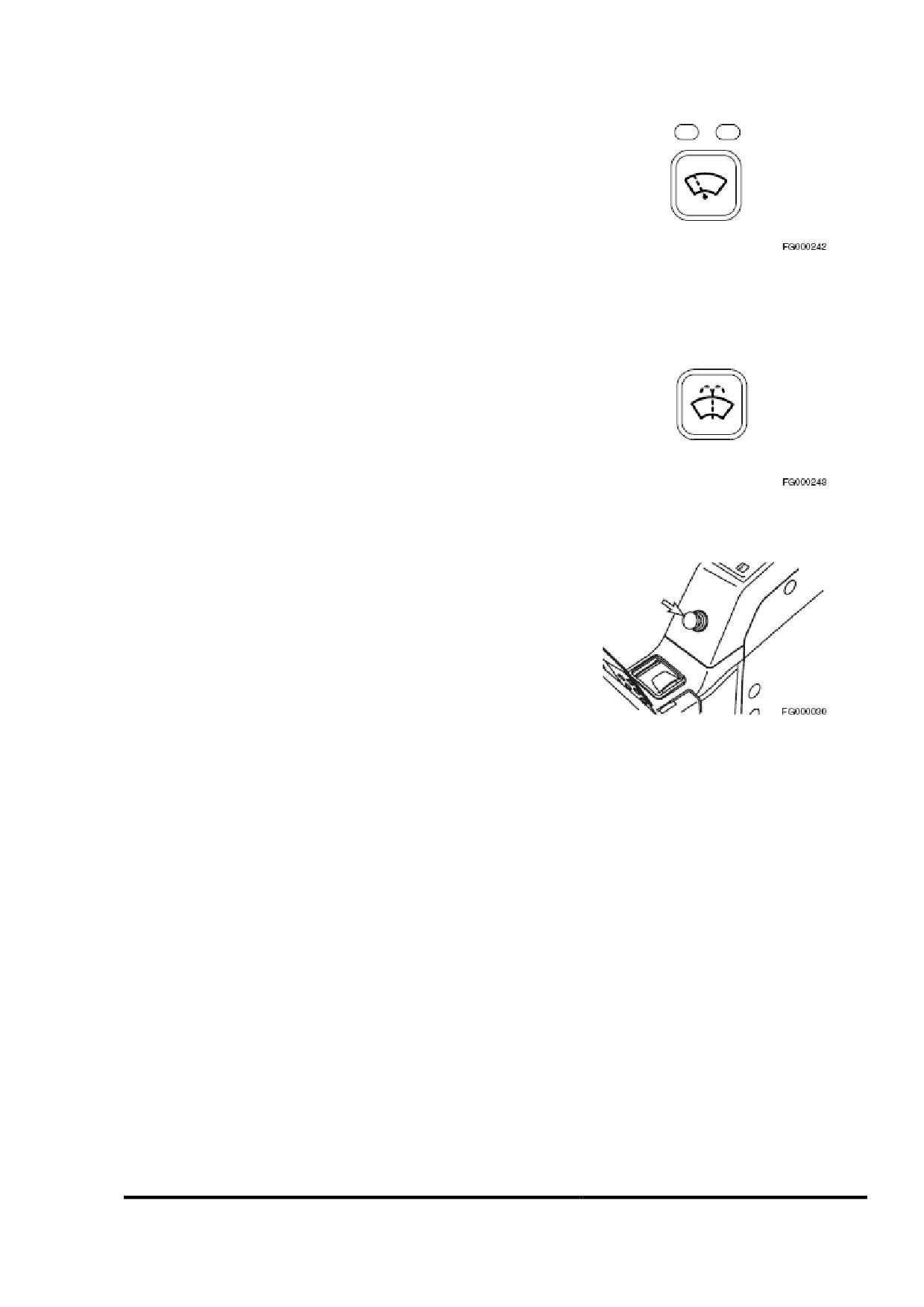

Кнопка переменной скорости

Нажмите на кнопку один раз (первое нажатие):

Стеклоочиститель

будет

работать

повторно-

кратковременном цикле, продолжительностью около трѐх

секунд. Загорится левая сигнальная лампа.

Нажмите на кнопку ещѐ раз (второе нажатие):

Стеклоочиститель

будет

работать

повторно-

кратковременном цикле, продолжительностью около шести

секунд. Загорится правая сигнальная лампа.

Рисунок 23

Нажмите на кнопку ещѐ раз (третье нажатие):

Стеклоочиститель и обе сигнальные лампы выключаться.

Кнопка стеклоомывателя

Нажмите на кнопку стеклоомывателя, чтобы подать моющий

раствор на ветровое стекло. Используйте только тот моющий

раствор, который подходит для стеклоочистительной системы.

ПРИМЕЧАНИЕ:

Не используйте стеклоомыватель без жидкости. Если

использовать стеклоомыватель без жидкости, можно

Рисунок 24

повредить двигатель стеклоомывателя. Проверьте уровень

жидкости в бачке стеклоомывателя и при необходимости

добавьте раствор.

ПРИМЕЧАНИЕ:

Использование мыльного раствора или синтетического

моющего средства вместо стеклоочистительной жидкости

может испортить щѐтку стеклоочистителя и повредить

окрашенные поверхности. Используйте стандартную

стеклоочистительную жидкость.

15. Прикуриватель

Вставьте прикуриватель до конца в розетку и уберите руку. После

нажатия прикуриватель нагреется и выйдет назад. Он выйдет сам

Рисунок 25

после того, как нагреется. Если он не выходит самостоятельно

после короткого периода времени, вытащите его и отдайте в

ремонт.

ПРИМЕЧАНИЕ:

Данный прикуриватель рассчитан только на напряжение 24

вольт. Никогда не подсоединяйте к прикуривателю

12-

тивольтное электрическое устройство.

Органы управления

OP000810

2-14

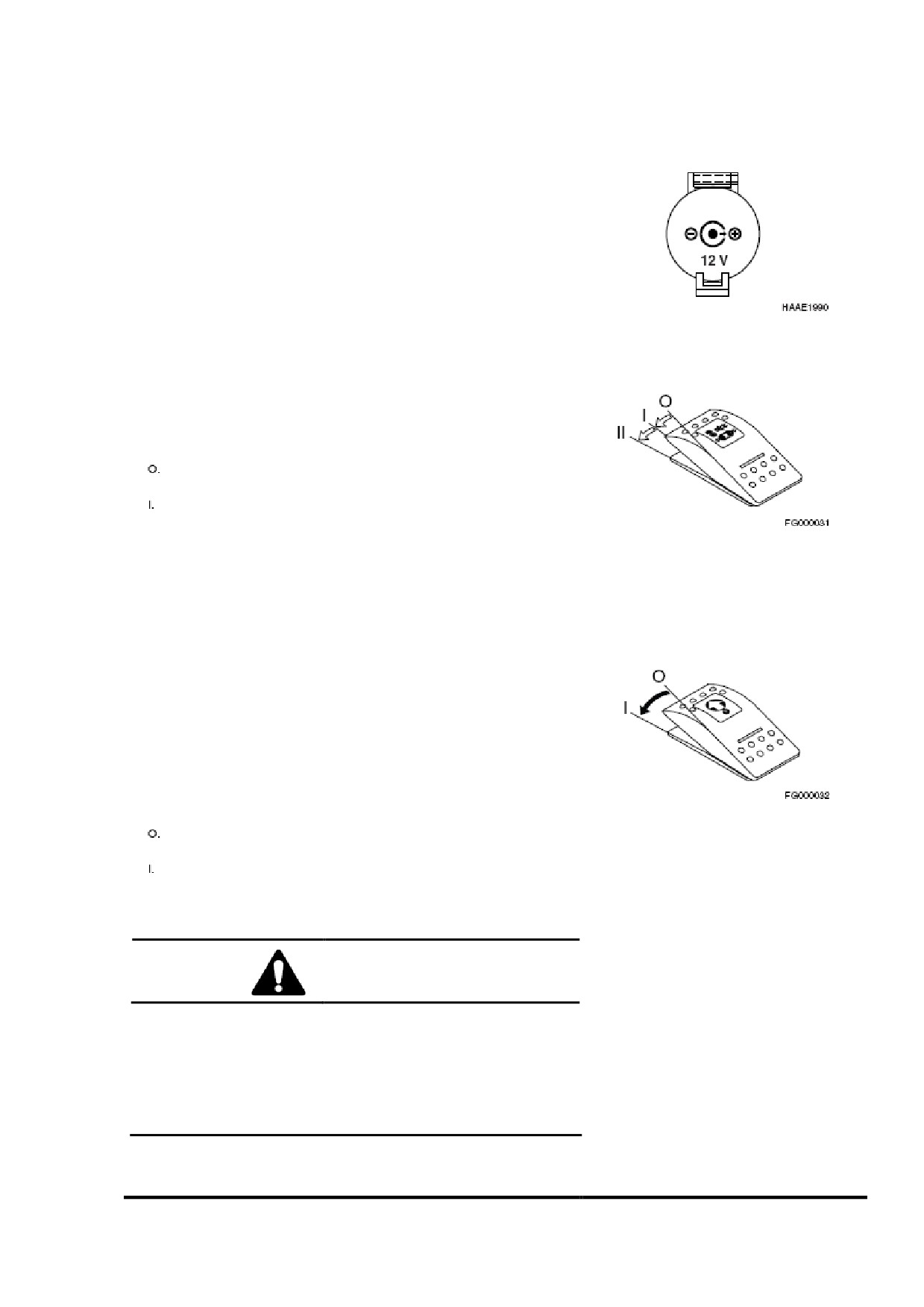

Рисунок 21

16. Штепсельная розетка на 12 Вольт

Данная розетка походит только для устройств, рассчитанных

на 12 вольт постоянного тока.

Данная розетка может использоваться для зарядки мобильного

телефона или включения небольшого электрического устройства,

рассчитанного на 12 вольт постоянного тока.

Для использования откройте колпачок

ПРИМЕЧАНИЕ:

Розетка подходит для устройств с небольшой электрической

мощностью. Во избежание отказа не используйте розетку для

устройств с большой электрической мощностью.

Рисунок 26

17. Переключатель сигнала хода/поворота

(поставляется по специальному заказу)

Если машина оборудована предупредительным сигналом

хода/поворота, при передвижении и осуществлении поворота

нажимайте на эту кнопку.

В данном положении система сигнала хода/поворота

выключается.

В данном положении предупредительный сигнал звучит

только при передвижении.

II.

В данном положении предупредительный сигнал звучит

Рисунок 27

как при передвижении, так и при поворачивании (если

машина оборудована устройством сигнала поворота).

ПРИМЕЧАНИЕ:

Если машина оснащена только устройством сигнала

хода, при повороте звуковой сигнал не будет

подаваться, даже если переключатель будет

находиться в положении «IIª.

18. Переключатель сигнала о перегрузке

(поставляется по специальному заказу)

Если машина оборудована устройством сигнализации о

перегрузке, нажмите на этот выключатель, чтобы активировать его.

Рисунок 28

В данном положении устройство сигнализации о

перегрузке выключено.

В данном положении на приборной панели загорается

аварийная лампа и звучит предупреждающий звуковой

сигнал, в случае если поднимаемый вес превышает

безопасный для машины предел подъѐма.

ВНИМАНИЕ!

Во избежание получения повреждений не превышайте

номинальное значение грузоподъѐмности машины. Если

машина находится на неровной поверхности, значения

грузоподъѐмности могут отличаться. Могут существовать

правила

местного

законодательства,

регулирующие

использование экскаваторов как инструментов для поднятия

груза.

Убедительно просим Вас соблюдать эти правила.

Органы управления

OP000810

2-15

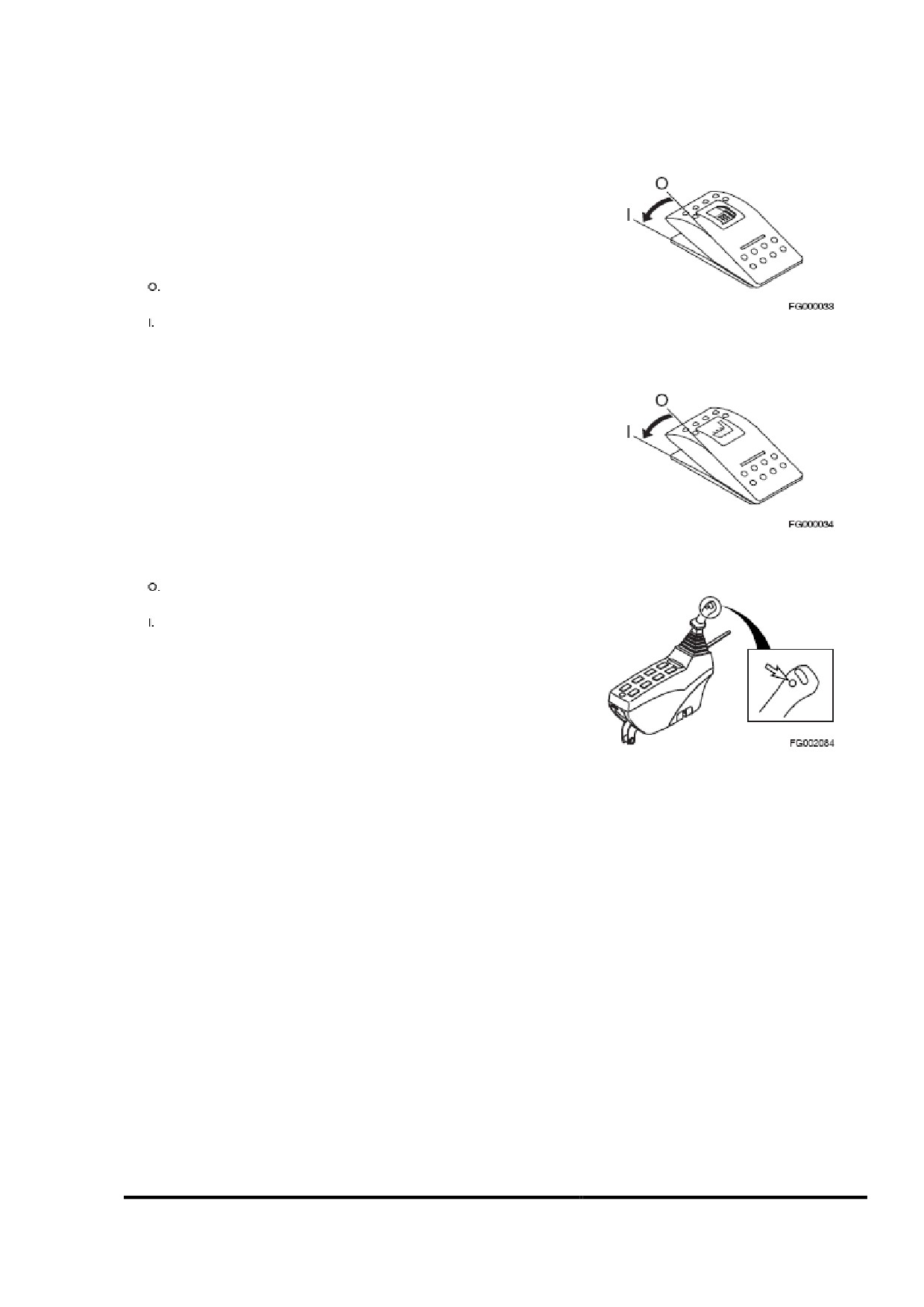

19. Переключатель топливного обогревателя

(поставляется по специальному заказу)

Данный переключатель используется для активации системы

топливного подогрева. После активирования переключателя,

топливо начинает нагреваться, в зависимости от его температуры.

ПРИМЕЧАНИЕ:

Если температура топлива превышает 5°С (41°F), система

подогрева не включается.

В данном положении система подогрева топлива

выключена.

Рисунок 29

В данном положении система подогрева топлива

включена.

ПРИМЕЧАНИЕ:

Пусковой переключатель должен быть включѐн.

20. Переключатель

подогрева

сиденья

(поставляется по специальному заказу)

Если машина оборудована устройством для подогрева

сиденья, нажмите на этот переключатель, чтобы активировать

его.

Рисунок 30

Когда

сиденье

нагреется,

устройство

подогрева

автоматически отключиться.

В данном положении устройство для подогрева

выключено.

В данном положении устройство для подогрева

включено.

ПРИМЕЧАНИЕ:

Устройство подогрева может функционировать

только при работающем двигателе и включѐнном

пусковом переключателе.

Рисунок 31

21. Кнопка звукового сигнала (поставляется по

специальному заказу)

Чтобы подать звуковой сигнал, нажмите на нижнюю кнопку в

верхней части левостороннего рычага управления (джойстика).

ПРИМЕЧАНИЕ:

Пусковой переключатель должен быть включѐн.

Органы управления

OP000810

2-16

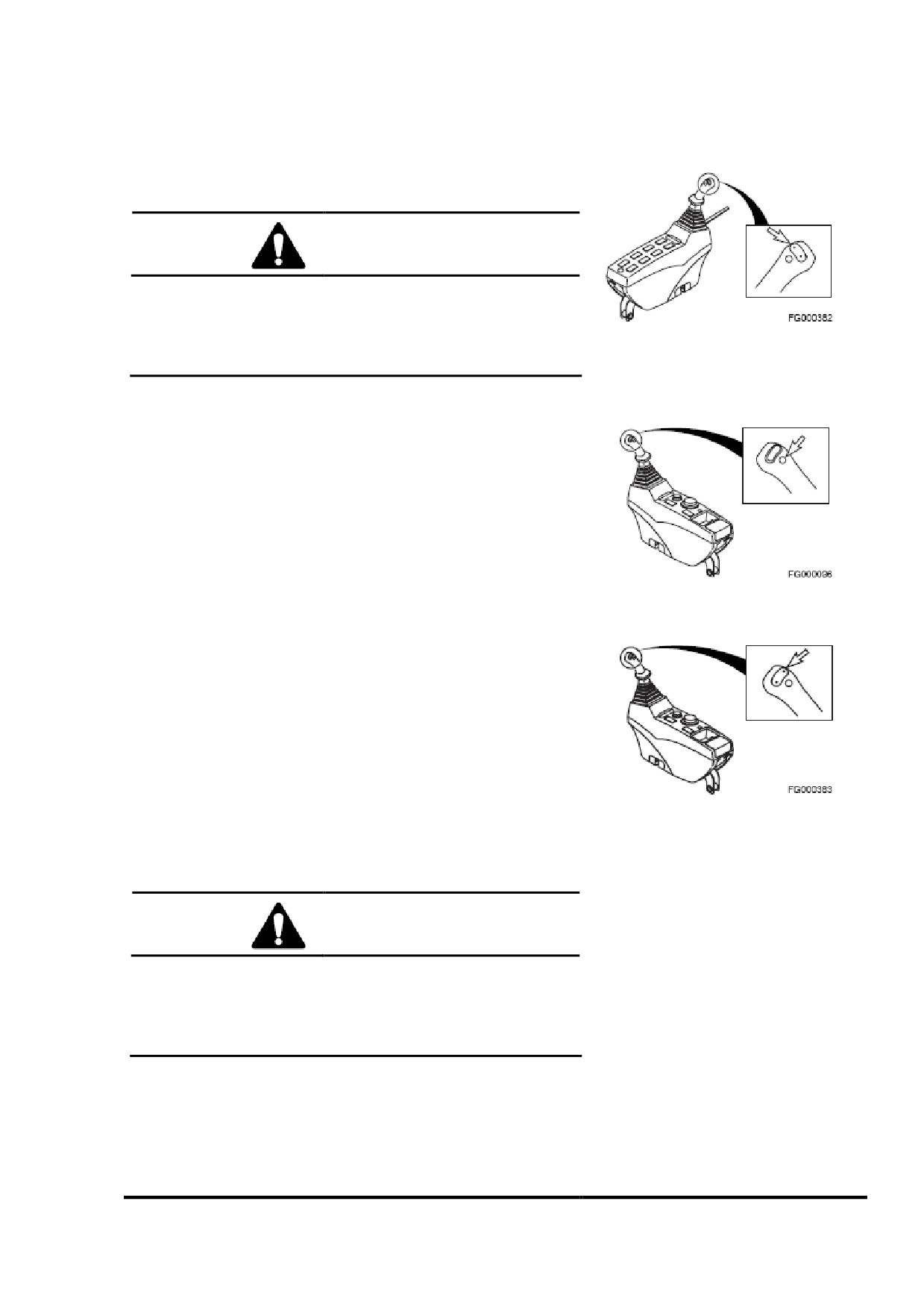

22. Переключатели поворота

Если машина оснащѐна вращающимся навесным орудием,

нажмите две верхние кнопки на левостороннем рычаге управления

(джойстике), чтобы вращать орудие по часовой стрелке и против

часовой стрелки.

ВНИМАНИЕ!

Перед использованием какого-либо навесного орудия для

рабочих целей, проверьте его функциональное управление.

Убедитесь, что прибор управления активирует желаемое

движение или действие, например открытие/закрытие, по

Рисунок 32

часовой стрелке/против часовой стрелки, наполнение/сброс и

т.д.

23. Переключатель ускорения (правосторонний

рычаг управления)

Нажмите нижнюю кнопку в верхней части правостороннего

рычага управления (джойстика), чтобы увеличить гидравлическое

давление. Смотрите информацию в разделе «Режим ускоренияª на

странице 3-21.

ПРИМЕЧАНИЕ:

Данная кнопка работает совместно с переключателем

режимов дробилки/ускорения/резки. Смотрите информацию в

разделе

«Переключатель режимов дробилки/ускорения/ножницª

Рисунок 33

на странице 2-12.

24. Кнопки управления ножницами

Если машина оснащѐна ножницами, нажмите две верхние

кнопки в верхней части правостороннего рычага управления

(джойстика), чтобы открывать или закрывать ножницы. Левая

кнопка отвечает за закрытие (наполнение), правая за открытие

(сброс).

ПРИМЕЧАНИЕ:

Рисунок 34

Данные кнопки работают совместно с переключателем

режимов дробилки/ускорения/резки. Смотрите информацию в

разделе «Переключатель режимов дробилки/ускорения/ножницª

на странице 2-12.

ВНИМАНИЕ!

Перед использованием какого-либо навесного орудия для

рабочих целей, проверьте его функциональное управление.

Убедитесь, что прибор управления активирует желаемое

движение или действие, например открытие/закрытие, по

часовой стрелке/против часовой стрелки, наполнение/сброс и

т.д.

Органы управления

OP000810

2-17

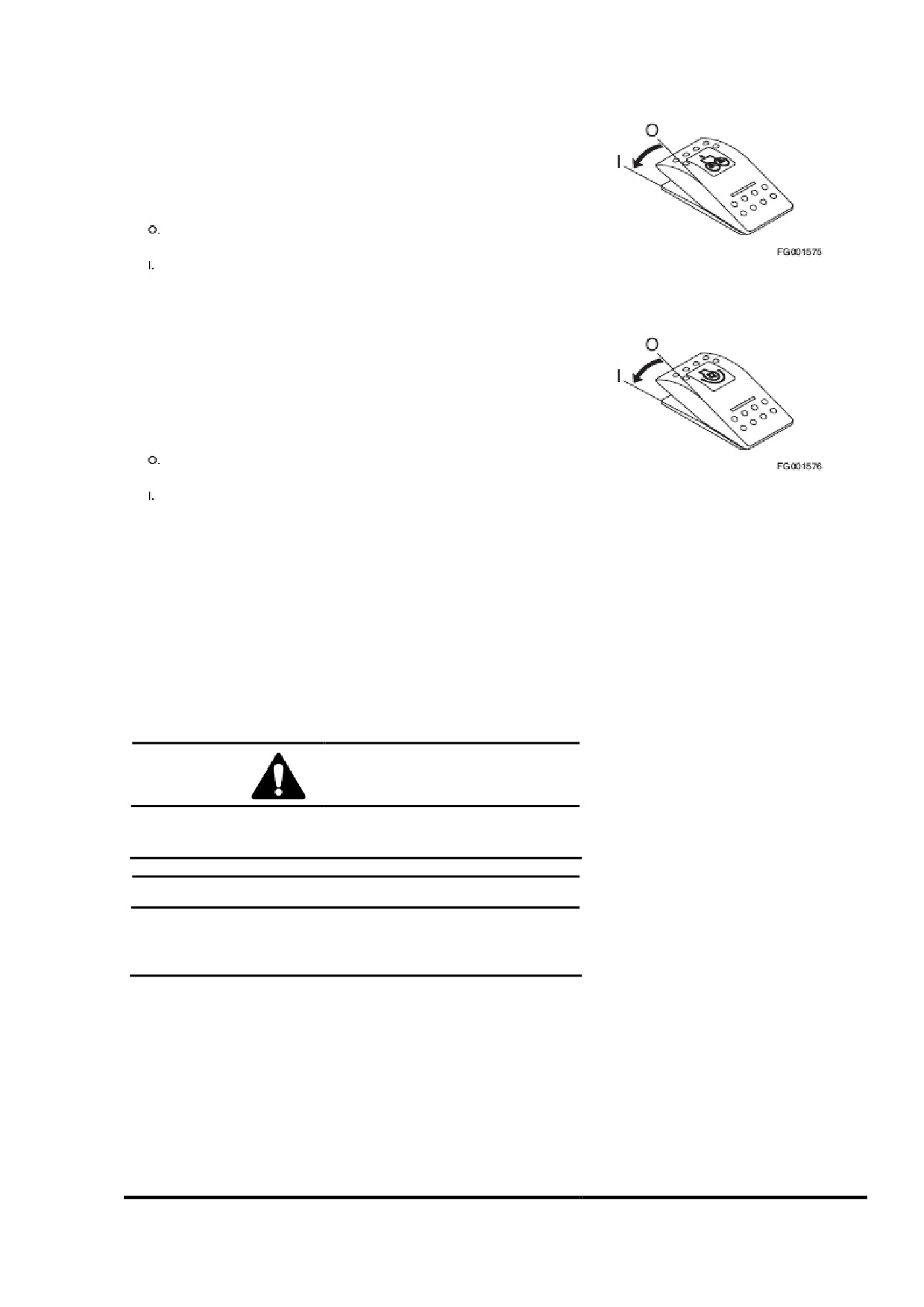

28. Переключатель регулирования расхода на

два насоса (поставляется по специальному

заказу)

Данный переключатель активирует один или два насоса для

регулирования навесным орудием.

В данном положении для использования с навесным

орудием активирован один насос.

В данном положении для использования с навесным

Рисунок 38

орудием активированы два насоса.

29. Переключатель реверсивного вентилятора

Переключатель используется для очистки передней части

радиатора с помощью подачи воздуха из моторного отделения.

В данном положении мотор вентилятора радиатора

подаѐт воздух в моторное отделение.

В данном положении мотор вентилятора радиатора

Рисунок 39

выдувает воздух из моторного отделения.

ПРИМЕЧАНИЕ:

Если Вы работаете в местах, где на радиаторе быстро

скапливается мусор, рекомендуется поворачивать вентилятор

каждые пятнадцать минут.

ПРИМЕЧАНИЕ:

Следите за указателем температуры охлаждающей

жидкости двигателя. Внезапное повышение температуры

является индикатором того, что вентилятор необходимо

развернуть для очистки радиатора.

ВНИМАНИЕ!

Не допускайте нахождения персонала перед вентилятором, во

время поворота вентилятора поднятые в воздух материалы

могут кого-нибудь поранить.

ВАЖНО!

1. Установите рычаг предохранительной блокировки в

положение «LOCKª («ЗАПЕРТОª).

2. Установите переключатель реверсивного вентилятора в

положение «Iª («ВКЛЮЧЕНОª).

Органы управления

OP000810

2-19

Позиция

Наименование

Позиция

Наименование

Указатель уровня топлива

Кнопка выбора режима мощности

Указатель температуры

(Смотри страницы 2-33)

охлаждающей жидкости двигателя

Кнопка выбора экономичного

Указатель температуры

режима (Смотри страницу 2-33)

гидравлического масла

Кнопка выбора автоматического

Многофункциональный указатель и

холостого хода

область графической информации

(Смотри страницу 2-34)

Цифровые часы

Кнопка регулирования потока

Счетчик моточасов

(Смотри страницу 2-34)

Сигнальная лампа зарядки

Кнопка «Стрелка вверхª

аккумулятора

(Смотри страницу 2-35)

Сигнальная лампа давления масла

Кнопка «Стрелка внизª

двигателя

(Смотри страницу 2-35)

Сигнальная лампа температуры

Кнопка выбора отображаемой

охлаждающей жидкости двигателя

информации

Сигнальная лампа проверки

(Смотри страницу 2-36)

двигателя

Кнопка выбора

Сигнальная лампа предварительного

(Смотри страницу 2-36)

прогрева

Кнопка возврата в исходное

Сигнальная лампа рабочего

положение

освещения

Световая аварийная сигнализация

Функциональная проверка

При установке переключателя запуска двигателя в

положение «Iª («ВКЛЮЧЕНОª) в течение двух секунд

будет звучать аварийный сигнал, и загорятся все границы

указателей, сигнальные лампы переключателей/кнопок и

индикаторы/световая аварийная сигнализация.

Во время этой функциональной проверки на

многофункциональном датчике, в области вывода

графической информации появится значок «LOGOª (3 и

4, рисунок 40).

Ввод пароля

Если пароль уже был задан и система была

ЗАБЛОКИРОВАНА

(«LOCKEDª),

сразу

после

функциональной проверки на экране появиться окно для

ввода пароля. Введите пароль в текстовое поле и

включите зажигание.

ПРИМЕЧАНИЕ:

Более подробная информация описана в разделе

«Установка пароля (открытие и закрытие доступа)ª

на странице 2-42.

ОСТОРОЖНО!

Если введѐнный пароль не соответствует заданному

паролю, двигатель не заведѐтся.

Органы управления

OP000810

2-21

1. Указатель уровня топлива

Показывает количество оставшегося в баке топлива.

СИНЯЯ ЗОНА (

) - указывает на нормальный уровень топлива.

КРАСНАЯ ЗОНА (

) - указывает на низкий уровень топлива.

Если стрелка указателя переместиться в красную зону, на

дисплее загорится значок уровня топлива. Немедленно

остановите работу и добавьте топлива.

ПРИМЕЧАНИЕ:

Расположение этого и другого значков описано в разделе

Рисунок 41

«Знаки предупреждения об аварийном состоянииª на странице

2-29.

Уровень топлива должен проверяться на твѐрдой и ровной

поверхности.

2. Указатель температуры охлаждающей

жидкости двигателя

Цветные границы показывают температуру охлаждающей

жидкости двигателя.

БЕЛАЯ ЗОНА (

)

- указывает на то, что температура ниже

Рисунок 42

нормальной рабочей температуры.

СИНЯЯ ЗОНА

(

)

- указывает на то, что температура

находиться в пределах нормальной рабочей температуры.

КРАСНАЯ ЗОНА (

)

- указывает на то, что температура

слишком высокая.

Во время работы стрелка должна находиться в синей зоне.

Если стрелка указателя окажется в красной зоне, включится

аварийная световая сигнализация температуры охлаждающей

жидкости, прозвучит предупреждающий аварийный сигнал и

скорость автоматически снизится. Дайте двигателю поработать на

низких холостых оборотах, пока стрелка температурного

указателя снова не перейдѐт в синюю зону. Перед тем, как

выключить двигатель, дайте ему поработать на холостом ходу в

течение трѐх - пяти минут, после того как стрелка окажется в

синей зоне. Если этого не сделать, может произойти выброс

тепла, который испортит двигатель. Если дать двигателю время

поработать на холостом ходу, это рассеет тепло. Проверьте

уровень охлаждающей жидкости, осмотрите вентилятор на

предмет незатянутых ремней, проверьте радиатор на наличие

грязи и т.п.

Когда температура перейдѐт в нормальный диапазон, скорость

двигателя автоматически восстановится.

Органы управления

OP000810

2-22

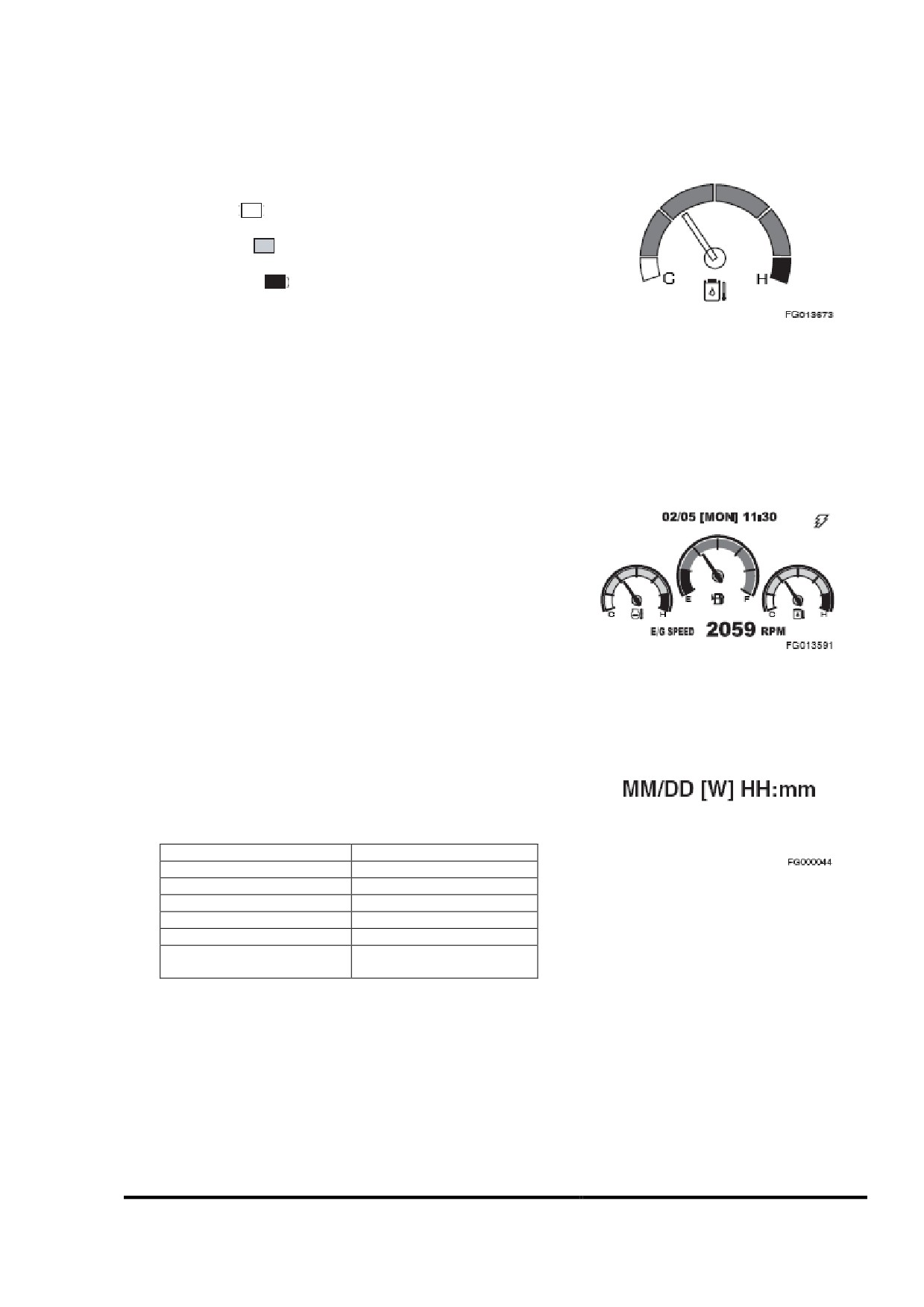

3. Указатель температуры гидравлического

масла

Цветные границы показывают температуру гидравлического

масла.

БЕЛАЯ ЗОНА (

)

- указывает на то, что температура ниже

нормальной рабочей температуры.

СИНЯЯ ЗОНА

(

)

- указывает на то, что температура

находиться в пределах нормальной рабочей температуры.

КРАСНАЯ ЗОНА (

)

- указывает на то, что температура

слишком высокая.

Во время работы стрелка должна находиться в синей зоне.

Рисунок 43

Если стрелка указателя окажется в красной зоне, на экране

появится значок температуры гидравлического масла. Дайте

двигателю поработать на низких холостых оборотах, пока стрелка

температурного указателя снова не перейдѐт в синюю зону.

ПРИМЕЧАНИЕ:

Расположение этого и другого значков описано в разделе

«Знаки предупреждения об аварийном состоянииª на странице

2-29.

4. Многофункциональный датчик и область

графической информации

Более подробная информация о зоне дисплеев находится в

разделе

«Многофункциональный датчик и графическая

информацияª на странице 2-27.

Рисунок 44

5. Цифровые часы

Цифровые часы показывают текущее время. Обозначения на

дисплее обозначают следующее:

Значок на дисплее

Значение

Месяц

Дата

Рисунок 45

День

Час

Минуты

A (P)

AM(PM) - до полудня

(после полудня)

Настройка часов описана в разделе

«Настройка главного

менюª на странице 2-35.

Органы управления

OP000810

2-23

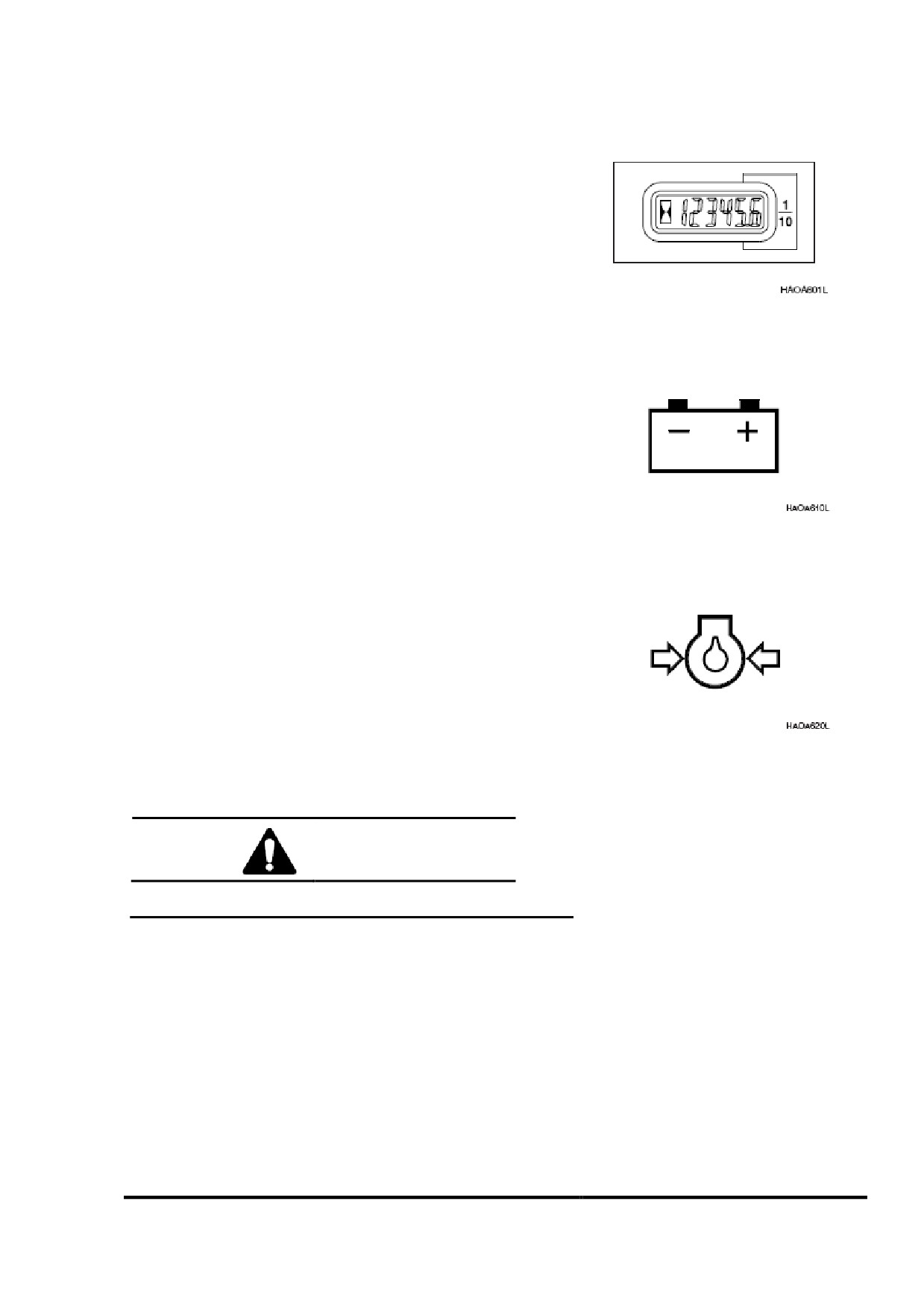

6. Счетчик моточасов

Счетчик моточасов используется для определения общего

количества рабочих часов двигателя. Если двигатель работает

правильно, счетчик моточасов будет мигать каждые четыре

секунды.

Рисунок 46

7. Сигнальная лампа зарядки аккумуляторной

батареи

Данная лампа срабатывает при включении двигателя и

должна выключаться после его запуска. Если она не отключается,

немедленно заглушите двигатель и определите причину

неисправности.

Рисунок 47

8. Сигнальная лампа давления машинного

масла

Данная лампа срабатывает при включении двигателя и

должна выключаться после его запуска. Например, если давление

машинного масла станет слишком низким, лампа загорится и

прозвучит предупредительный сигнал. Если это произойдѐт,

Рисунок 48

немедленно заглушите двигатель и определите причину

неисправности. Если Вы продолжите работать при включѐнной

лампе, это может сильно повредить двигатель.

ОСТОРОЖНО!

Если Вы продолжите работать при включѐнной лампе, это

может сильно повредить двигатель.

Органы управления

OP000810

2-24

9. Сигнальная

лампа о температуре

охлаждающей жидкости двигателя

Если охлаждающая жидкость двигателя перегреется,

загорится эта лампа, прозвучит предупредительный сигнал, и

скорость двигателя начнет автоматически падать, пока

температура охлаждающей жидкости не уменьшится. Не

выключайте двигатель, т.к. это приведѐт к повышению

температуры охлаждающей жидкости и волна тепла заблокирует

машину.

Рисунок 49

ПРИМЕЧАНИЕ:

Проверьте указатель температуры охлаждающей жидкости

двигателя. Если стрелка указателя окажется в красной зоне,

включится аварийная световая сигнализация температуры

охлаждающей жидкости, прозвучит предупреждающий

аварийный сигнал и скорость автоматически снизится. Дайте

двигателю поработать на низких холостых оборотах, пока

стрелка температурного указателя снова не перейдѐт в

синюю зону. Перед тем, как заглушить двигатель, дайте ему

поработать на холостом ходу в течение трѐх - пяти минут

после того как стрелка окажется в синей зоне. Если этого не

сделать, может произойти выброс тепла, который испортит

двигатель. Если дать двигателю время поработать на

холостом ходу, это рассеет тепло. Проверьте уровень

охлаждающей жидкости, осмотрите вентилятор на предмет

незатянутых ремней, проверьте радиатор на наличие грязи и

т.п.

Когда температура перейдѐт в нормальный диапазон, скорость

(ПРОВЕРКА)

двигателя автоматически восстановится.

10. Сигнальная лампа проверки двигателя

Данная лампа загорается в случае необходимости проверки

двигателя.

Рисунок 50

ПРИМЕЧАНИЕ:

Если загорелась эта лампа, остановите машину и устраните

причину неисправности.

Органы управления

OP000810

2-25

МНОГОФУНКЦИОНАЛЬНЫЙ ДАТЧИК И

ГРАФИЧЕСКАЯ ИНФОРМАЦИЯ

При установке пускового переключателя двигателя в

положение «Iª («ВКЛЮЧЕНОª) на дисплее в течение двух секунд

будет отображаться значок «LOGOª.

После того, как значок

«LOGOª исчезнет, на его месте

появится многофункциональный датчик и поле графической

информации.

Рисунок 53

Число оборотов двигателя в минуту обычно отображается в

нижней части экрана после включения пускового переключателя.

Каждый раз после нажатия кнопки выбора

(19, рисунок

40),

цифровые показания начинают изменяться в следующей

последовательности: Обороты двигателя (ЧИСЛО ОБОРОТОВ В

МИНУТУ)

->Напряжение аккумулятора

(ВОЛЬТ)

->Давление

переднего насоса (БАР) ->Давление заднего насоса (БАР).

ПРИМЕЧАНИЕ: Смотрите рисунки 56 - 59.

Цифровые часы расположены в верхней части экрана.

Используя комбинации кнопок выбора режима, можно

получить информацию о фильтрах и масле.

Дисплей также может быть настроен на желаемый язык.

Процедура выбора языка и информация о последовательности

воспроизводимых данных описаны в разделе

«Настройка

главного менюª на странице 2-35.

Рисунок 54

Индикатор связи

Данный индикатор отражает состояние связи между главным

контроллером и приборной панелью.

1. Нормальное состояние

Периодически появляется символ «молнияª.

ПРИМЕЧАНИЕ: Смотрите рисунки 56 - 59.

2. Ненормальное состояние

Отсутствие символа свидетельствует об ошибке связи.

ПРИМЕЧАНИЕ: Смотрите рисунок 55.

Органы управления

OP000810

2-27

Предупреждение об ошибке связи

Данный символ появляется, если возникает ошибка связи

между e-EPOS контроллером и приборной панелью.

При появлении такого символа свяжитесь с представителем

компании DOOSAN или с торговым агентством.

ПРИМЕЧАНИЕ:

Если ошибка связи возникла во время работы, сохраняется

последняя установка режима, например, режим мощности,

рабочий режим и режим автоматического холостого хода.

Рисунок 55

ПРИМЕЧАНИЕ:

Если во время коммуникационной ошибки пусковой

переключатель находился в положении «Iª («ВКЛЮЧЕНОª), e-

EPOS по умолчанию перейдѐт на следующие режимы:

Режим мощности: Стандартный режим

Рабочий режим: Режим копания

Автоматический холостой ход:

«ВКЛЮЧЁНª

(Состояние

выбора)

Число оборотов двигателя

Число оборотов двигателя отображается в цифрах.

Рисунок 56

Напряжение аккумуляторной батареи

Напряжение аккумуляторной батареи отображается в

цифрах. При работающем двигателе показания должны быть

между значениями в 26-27 вольт.

Во время включения зажигания или работы системы

Рисунок 57

предварительного прогрева, напряжение может упасть до 24

вольт, это вполне нормальное явление.

Органы управления

OP000810

2-28

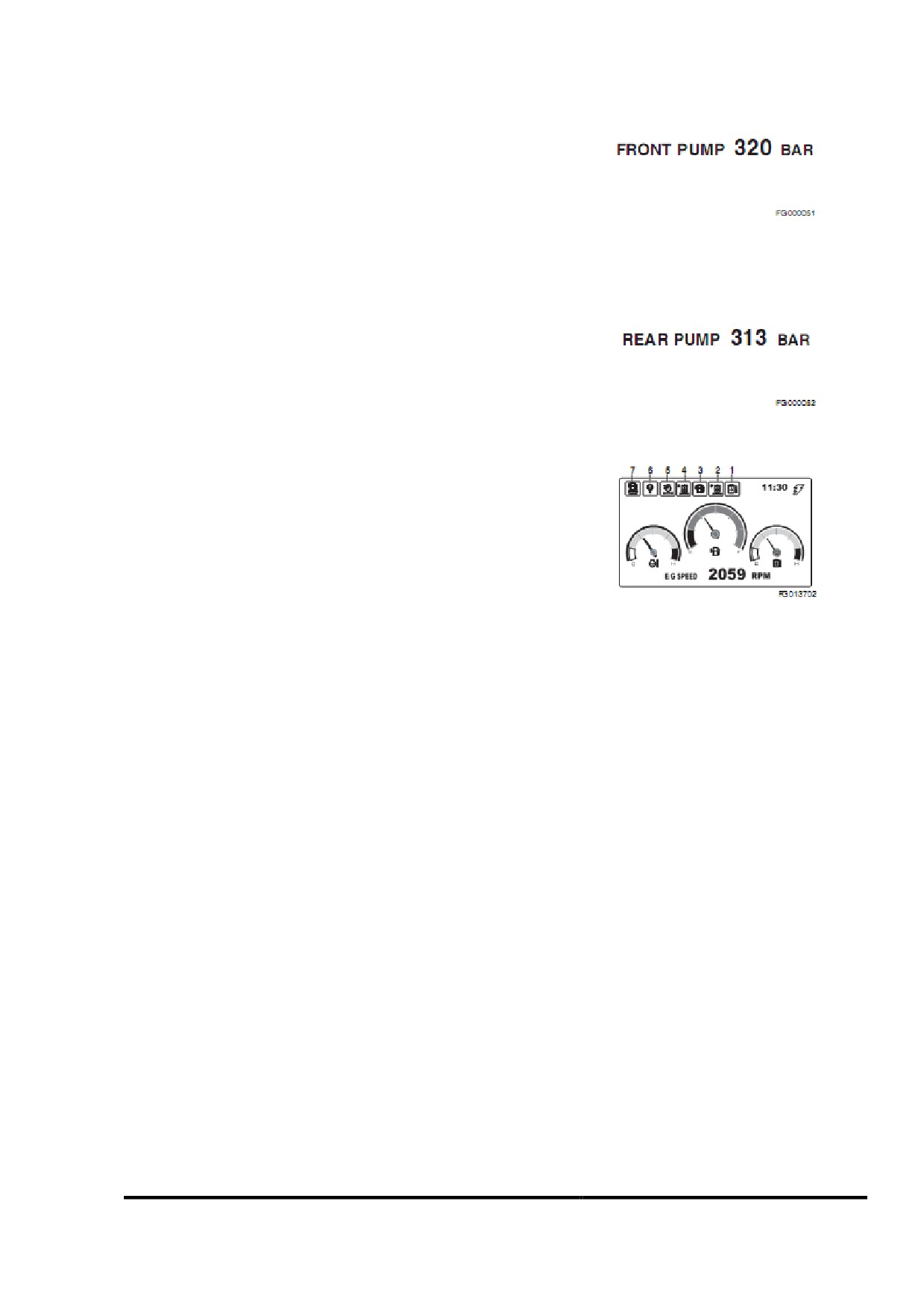

Давление переднего гидравлического насоса

Давление переднего насоса отображается в цифрах.

(ПЕРЕДНИЙ НАСОС 320 БАР)

ПРИМЕЧАНИЕ:

Этот насос является верхним из гидравлических насосов и

всех ближе расположен к кожуху маховика.

Рисунок 58

Показания отображаются в барах.

Давление заднего гидравлического насоса

(ЗАДНИЙ НАСОС 313 БАР)

Давление заднего насоса отображается в цифрах.

ПРИМЕЧАНИЕ:

Рисунок 59

Этот насос является нижним из гидравлических насосов и всех

дальше расположен от кожуха маховика.

Показания отображаются в барах.

Предупредительные символы о

ненормальном состоянии

1. Предупредительный символ о перегреве гидравлического

масла

2. Предупредительный символ о засорении фильтра контура

Рисунок 60

управления

3. Предупредительный символ о недостаточном количестве

топлива

4. Предупредительный символ о засорении фильтра

возвратного контура

5. Предупредительный символ о засорении воздухоочистителя

6. Предупредительный символ о перегрузке (поставляется по

специальному заказу).

7. Предупредительный символ о содержании воды в топливе

Органы управления

OP000810

2-29

Примеры индикации предупреждений

<2 вида индикации

<4 вида индикации

<7 видов индикации

предупреждений>

Рисунок 61

1. Предупредительный

символ

перегреве

гидравлического масла

Данный символ

появляется,

если

температура

гидравлического масла достигает слишком высокого

значения.

2. Предупредительный символ о засорении фильтра

контура управления

Рисунок 62

Данный символ указывает на засорение фильтра контура

управления.

При появлении этого символа немедленно прекратите работу

и замените фильтр контура управления.

Чтобы убрать предупреждающий символ, после замены

фильтра контура управления снова запустите машину.

Рисунок 63

Органы управления

OP000810

2-30

3. Предупредительный

символ

недостаточном

количестве топлива

Данный символ появляется при слишком маленьком

количестве топлива.

Если появится этот символ, как можно скорее добавьте

Рисунок 64

топливо.

4. Предупредительный символ о засорении фильтра

возвратного контура

Данный символ указывает на засорение фильтра обратного

контура.

При появлении этого символа немедленно прекратите работу

и замените фильтр обратного контура.

Рисунок 65

Чтобы убрать предупреждающий символ, после замены

фильтра обратного контура снова запустите машину.

5. Предупредительный

символ

засорении

воздухоочистителя

Данный символ указывает на засорение воздухоочистителя.

При появлении этого символа немедленно прекратите работу

и замените фильтр воздухоочистителя.

Рисунок 66

Чтобы убрать предупреждающий символ, после замены

фильтра воздухоочистителя снова запустите машину.

Органы управления

OP000810

2-31

6. Предупредительный символ о перегрузке (поставляется по

специальному заказу)

Если включен переключатель предупреждения о перегрузке, а

на экране появляется этот символ и звучит предупредительный

сигнал, это означает перегруженное состояние. Немедленно

сократите нагрузку.

Рисунок 67

ВНИМАНИЕ!

Если появится этот символ и предупредительный звуковой

сигнал, немедленно сократите нагрузку.

Если Вы продолжите работу, это может привести к

опрокидыванию машины или повреждению гидравлических и

несущих деталей.

7. Предупредительный символ о содержании воды в топливе

Данный символ указывает на то, что предварительный

топливный фильтр полон воды.

Рисунок 68

При появлении этого символа как можно быстрее слейте воду с

предварительного топливного фильтра.

Органы управления

OP000810

2-32

КНОПКИ ВЫБОРА РЕЖИМОВ

Кнопка выбора режима мощности

Кнопка выбора режима копания

Кнопка выбора автоматического холостого хода

Кнопка регулирования расхода

Рисунок 69

1. Кнопка выбора режима мощности

Такой режим мощности подходит для проведения обработки в

тяжелом режиме, требующем высокой скорости работы.

Нажмите эту кнопку для включения и выключения режима.

При включении кнопки режима мощности сверху загорается

сигнальная лампа.

При повторном нажатии на кнопку режим мощности

отключается и вместо него устанавливается стандартный

Рисунок 70

режим работы.

При установке пускового переключателя двигателя в

положение «Iª («ВКЛЮЧЕНОª), режим мощности по умолчанию

переключается на «Стандартный режимª.

ПРИМЕЧАНИЕ:

Более подробная информация описана в разделе

«Выбор

режимаª на странице 3-19.

2. Кнопка выбора экономичного режима

Экономичный режим используется для выбора лѐгких

погрузочных работ. При установке данного режима, в

стандартном режиме сокращается уровень шума и расход

топлива.

Рисунок 71

При нажатии на кнопку экономичного режима на экране

появляется символ.

ПРИМЕЧАНИЕ:

При повторном нажатии на кнопку экономичный режим

отключается и вместо него устанавливается стандартный

режим работы.

Органы управления

OP000810

2-33

3. Кнопка выбора автоматического холостого

хода

После активации системы холостого хода, двигатель

автоматически снижает скорость до «ХОЛОСТОГО ХОДАª через

четыре секунды после установки всех рычагов управления на

нейтральные позиции. Система предназначена для снижения

уровня шума и расхода топлива.

При включении кнопки автоматического холостого хода сверху

загорается сигнальная лампа.

Рисунок 72

При повторном нажатии на кнопку автоматический холостой ход

отключится, и число оборотов двигателя возвратится к

значению, заданному на диске управления оборотами двигателя,

и будет сохраняться, не зависимо от положения рычага

управления, до тех пор, пока не повернуть диск.

4. Кнопка регулирования расхода

Нажав кнопку, Вы сможете регулировать расход масла.

Кнопка регулирования расхода используется для оптимальной

работы и для защиты от повреждений, путѐм задания скорости

Рисунок 73

расхода в соответствии с установленным инструментом/

навесным орудием.

ПРИМЕЧАНИЕ:

Более подробная информация описана в разделе

«Регулирование расходаª на странице 2-44.

Органы управления

OP000810

2-34

2. Кнопка «Стрелка внизª

Кнопка «Стрелка вверхª (

) используется для перемещения

по разделам меню вниз или вправо.

Рисунок 77

3. Кнопка выбора отображаемой информации

(ESC - Выход)

Кнопка выбора отображаемой информации (

) используется

для изменения воспроизводимой на экране информации.

Каждый раз при нажатии кнопки выбора отображаемой

информации меняются цифровые показатели.

Рисунок 78

ПРИМЕЧАНИЕ:

При настройке главного меню данная кнопка используется

как кнопка меню/выхода. Чтобы войти в меню, нужно

нажать кнопку и подержать три секунды.

ПРИМЕЧАНИЕ:

Если кнопка используется для вызова или выхода из меню,

она предназначена для входа в главное меню или возврата к

предыдущему окну с каждого субменю.

4. Кнопка выбора

Рисунок 79

Кнопка выбора (

) используется для настройки меню или

очистки информации об операционных часах и

фильтре/масле.

5. Кнопка возврата в исходное положение

Кнопка возврата в исходное положение (HOME) используется

для перехода из каждого субменю к настроенному по

Рисунок 80

умолчанию окну.

Органы управления

OP000810

2-36

Выбор отображаемой информации и выход

Выбор отображаемой информации

При нажатии кнопки выбора отображаемой информации

(Рисунок 81) и еѐ удержании более трѐх секунд, появится окно

главного меню (Рисунок 83).

На стандартном окне информации могут отображаться скорость

двигателя

(число оборотов в минуту), напряжение батареи

Рисунок 81

(вольт), давление переднего насоса (бар) и давление заднего

насоса (бар).

Кнопка выхода

Возврат из главного меню к стандартному окну отображения

информации осуществляется повторным нажатием на кнопку

«ESCª (

ПРИМЕЧАНИЕ:

Если в течение двадцати секунд не изменять содержимое

Рисунок 82

экрана, произойдѐт автоматический возврат к стандартному

окну отображения информации.

Главное меню

Передвижение по пунктам меню осуществляется с помощью

кнопок

«UPª

(

«ВВЕРХª) и

«DOWNª

(

«ВНИЗª).

Выбранный пункт меню будет выделен и около него появится

курсор.

После того, как выбранный пункт меню будет выделен, нажмите

Рисунок 83

кнопу «SELECTª (

«ВЫБОРª), чтобы войти в следующее

субменю.

«Языкª на странице 2-38.

«Настройка часовª на странице 2-38.

«Информация о состояние фильтра/маслаª на странице

2-39.

«Настройка дисплеяª на странице 2-41.

«Установка пароля (открытие и закрытие доступа) на

странице 2-42.

Органы управления

OP000810

2-37

Язык

При наведении курсора на пункт

«Языкª нажмите кнопу

«SELECTª (

- «ВЫБОРª). Появится субменю «Языкª.

Желаемый язык может быть выбран с помощью кнопок «UPª

(

- «ВВЕРХª) и «DOWNª (

- «ВНИЗª).

Дисплей может быть настроен на желаемый язык.

Чтобы установить выбранный язык, нажмите кнопу «SELECTª

(

- «ВЫБОРª).

ПРИМЕЧАНИЕ:

Рисунок 84

Если в течение двадцати секунд не изменять содержимое

экрана, произойдѐт автоматический возврат к стандартному

окну отображения информации.

Настройка часов

При наведении курсора на пункт «Настройка часовª нажмите

кнопу «SELECTª (

- «ВЫБОРª). Появится субменю «Настройка

часовª.

ПРИМЕЧАНИЕ:

Рисунок 85

Если не менять содержимое экрана в течение двадцати

секунд, произойдѐт автоматический возврат к стандартному

окну отображения информации.

Способ настройки

1. Используя кнопку «SELECTª (

«ВЫБОРª), передвиньте

курсор на желаемое число. Выбранное число начнѐт мигать.

2. Установите время, используя кнопки «UPª (

«ВВЕРХª) и

«DOWNª (

- «ВНИЗª).



«+ª(

«-ª(

): увеличение или уменьшение числового

Рисунок 86

значения.



«MOVEª (

«ДАЛЬШЕª): Подтверждение выбора и

передвижение курсора на следующее числовое значение.



«ESCª (

- «ВЫХОДª): Переход в главное меню.

Органы управления

OP000810

2-38

Настройка минут «00ª

Одновременно нажмите кнопку «SELECTª (

- «ВЫБОРª)

и кнопку «UPª (

- «ВВЕРХª).

Если отображаемое время не превышает или равняется 30

минутам, на часах появится предшествующий час.

Если отображаемое время превышает 30 минут, на часах

появится последующий час.

Если предшествующий час превышает значение

«23ª,

произойдѐт увеличение на один день.

Рисунок 87

Информация о состоянии фильтра/ масла.

При наведении курсора на пункт «Информация о состоянии

фильтра/ маслаª нажмите кнопу «SELECTª (

«ВЫБОРª).

Появится субменю «Информация о состоянии фильтра/ маслаª.

Рисунок 88

Выбор каждого значка осуществляется с помощью кнопок

«UPª (

- «ВВЕРХª) и «DOWNª (

- «ВНИЗª). В нижней части

окна отображаются часы эксплуатации каждого фильтра/ масла.

Рисунок 89

Органы управления

OP000810

2-39

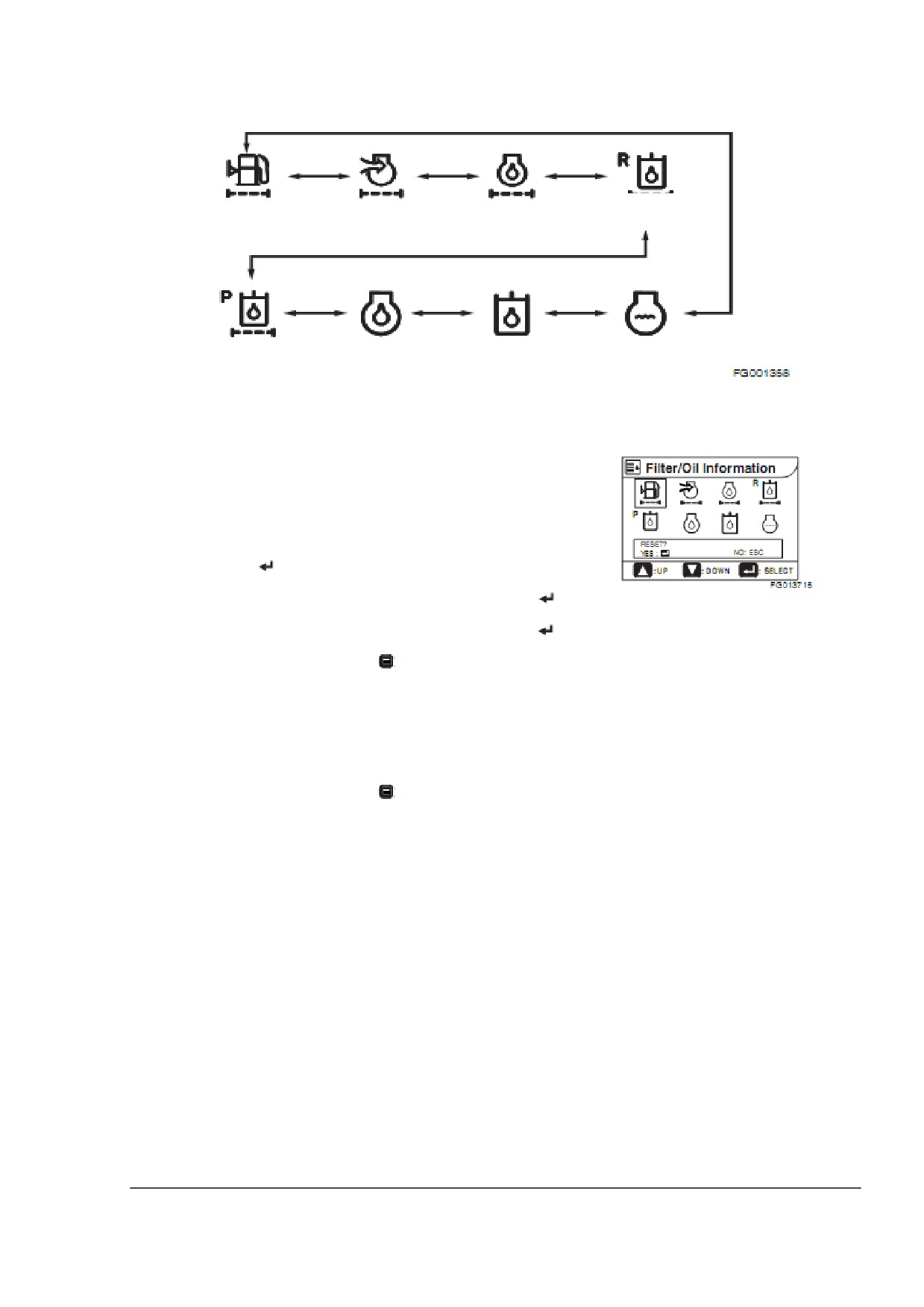

Порядок отображения меню и разъяснение изображений

4. Масляный фильтр

1. Топливный

2. Воздухоочиститель

3. Масляный фильтр

гидросистемы

фильтр

двигателя

5. Фильтр контура

6. Моторное масло

7. Гидравлическое

8.Вода охлаждающей

управления

мало

жидкости

Рисунок 90

Сброс информации о часах эксплуатации фильтра/ масел

После замены фильтра или масла, сбросьте

эксплуатационные часы на ноль (Hrs: 0000). Таким образом,

можно будет легко проверить следующий период для замены.

Суммируются только эксплуатационные часы при работающем

двигателе.

В информационном окне состояния фильтра/ масла нажмите

кнопку «SELECTª (

- «ВЫБОРª). Появится окно сброса.

В окне сброса можно установить эксплуатационные часы на

нулевое значение (Hrs: 0000) с помощью кнопки «SELECTª (

Рисунок 91

«ВЫБОРª).

Сброс осуществится при нажатии на кнопку «SELECTª (

«ВЫБОРª). Затем произойдѐт возврат в предыдущее меню.

При нажатии на кнопку «ESCª (

«Выходª), произойдѐт

возврат в предыдущее меню без сброса значений на ноль.

ПРИМЕЧАНИЕ:

Если в течение двадцати секунд не менять содержимое

экрана, произойдѐт автоматический возврат к стандартному

окну отображения информации.

При нажатии на кнопку «ESCª (

«Выходª), произойдѐт

возврат в главное меню.

Органы управления

OP000810

2-41

Настройка дисплея

Установите курсор в положение

«Adjust Displayª

(«Настройка

дисплеяª) и нажмите кнопку «SELECTª (

- «ВЫБОРª). Появится

подменю настройки дисплея.

Рис. 92

Установите нужный уровень яркости кнопками «UPª (▲ - «ВВЕРХª)

и «DOWNª (▼ - «ВНИЗª).

ПРИМЕЧАНИЕ: Производителем по умолчанию установлен уровень

яркости 50%.

Для возврата в главное меню нажмите кнопку

«ESCª

(

«ВЫХОДª). Настройки дисплея сохранены.

Рис. 93

Установите курсор на нужную характеристику дисплея при

помощи кнопки «SELECTª (

- «ВЫБОРª).

Установите требуемый уровень яркости, контрастности и

фоновой подсветки кнопками «UPª (▲ - «ВВЕРХª) и «DOWNª

(▼ - «ВНИЗª).

ПРИМЕЧАНИЕ: Производителем по умолчанию для дневного

режима (daymode

) установлен уровень яркости и контрастности

50%, уровень фоновой подсветки 90%.

В ночном режиме (night mode

) по умолчанию установлен уровень

яркости 50%, контрастности - 30%, фоновой подсветки - 10%.

Рис. 94

Значения по умолчанию для монитора камеры: яркость

50%,

контрастность 50%, фоновая подсветка 90%.

Для возврата в предыдущее меню нажмите кнопку «ESCª (

«ВЫХОДª). Настройки дисплея сохранены.

Органы управления

OP000810

2-41

Установка пароля (блокировка и разблокировка)

Будьте предельно внимательны при установке пароля включения

двигателя. Если при вводе цифр была допущена ошибка, и данный

пароль был принят системой как правильный, то только эта

последовательность цифр может активировать и деактивировать

систему безопасности.

Запишите Ваш пароль и храните в надежном месте.

Пароль должен содержать только цифры от 1 до 8. Небольшие цифры

внизу слева от каждой кнопки на панели управления показывают,

какое число будет введено при нажатии данной кнопки. Числа 0 и 9

являются недопустимыми.

Например:

2785 - допустимый пароль.

9024 - недопустимый пароль.

Рис. 95

Установите курсор в положение

«Set Passwordª

(«УСТАНОВКА

ПАРОЛЯª) и нажмите кнопку «SELECTª (

- «ВЫБОРª). Появится

подменю установки пароля.

ПРИМЕЧАНИЕ: Для возврата в главное меню нажмите кнопку

«ESCª (

- «ВЫХОДª) (3, рис. 75).

Рис.96

Появится меню запроса пароля.

ПРИМЕЧАНИЕ: По умолчанию установлен пароль 1111.

При нахождении выключателя стартера в положении «Iª (ON) можно

изменить пароль в течение 10 минут.

После смены пароля используйте новый пароль.

ОСТОРОЖНО

Если 3 раза подряд был введен неверный пароль, экран дисплея

вернется в обычный режим. Новая попытка введения пароля

Рис. 97

будет возможна через 10 минут.

Появится меню, содержащее 3 позиции: «LOCKª («БЛОКИРОВКАª),

«UNLOCKª

(«РАЗБЛОКИРОВКАª) и

«CHANGE PASSWORDª

(«ИЗМЕНИТЬ ПАРОЛЬª). Установите курсор в нужное положение

при помощи кнопок «UPª (▲ - «ВВЕРХª) и «DOWNª (▼ - «ВНИЗª),

выберите требуемую позицию кнопкой «SELECTª (

- «ВЫБОРª).

Органы управления

OP000810

2-42
