Komatsu трубоукладчик D85C-21 (серийные номера D85C-21-37594 и выше). Заводская инструкция - часть 1

1. ДАННЫЕ ПО ИЗГОТОВЛЕНИЮ МАШИНЫ

Страна изготовления	Япония
Завод-изготовитель	Комацу Лтд.
Дата отгрузки с завода	месяц года
Модель машины	D85C-21
Тип двигателя	S6D125E-2
№ шасси
№ двигателя
Рабочее оборудования

3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ МАШИНЫ

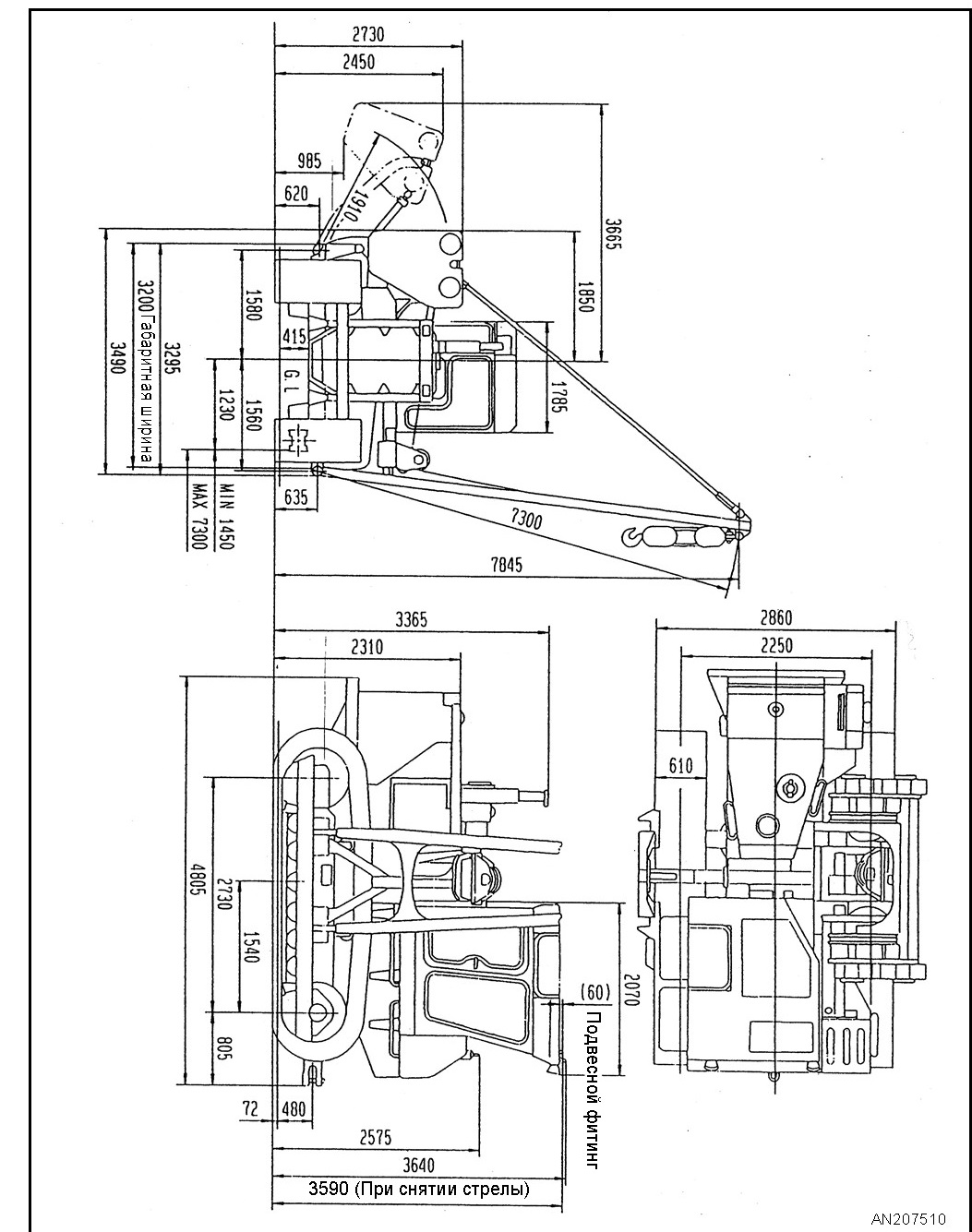

3.1 Габариты

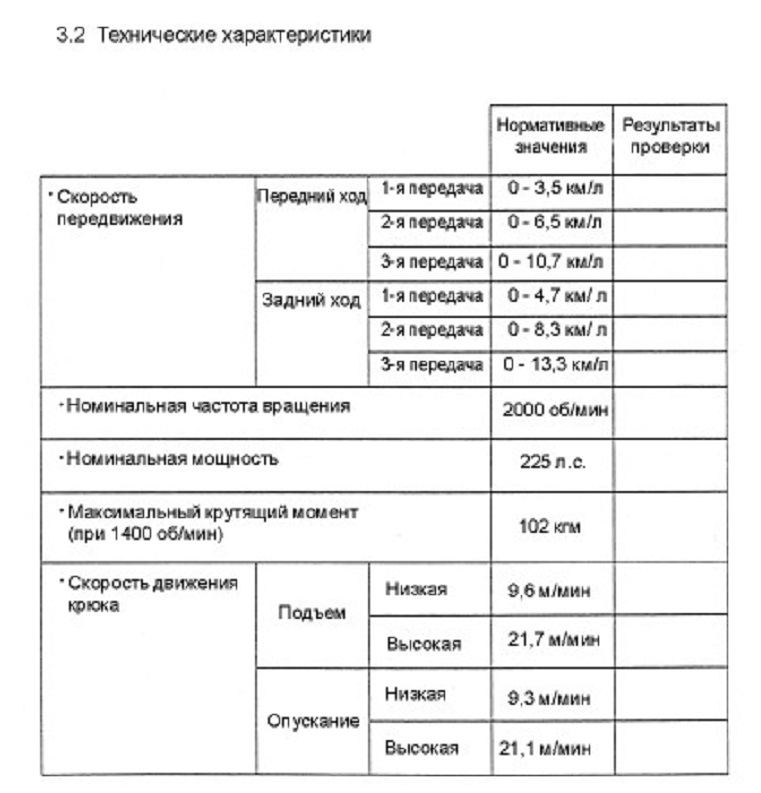

3,2 Технические характеристики

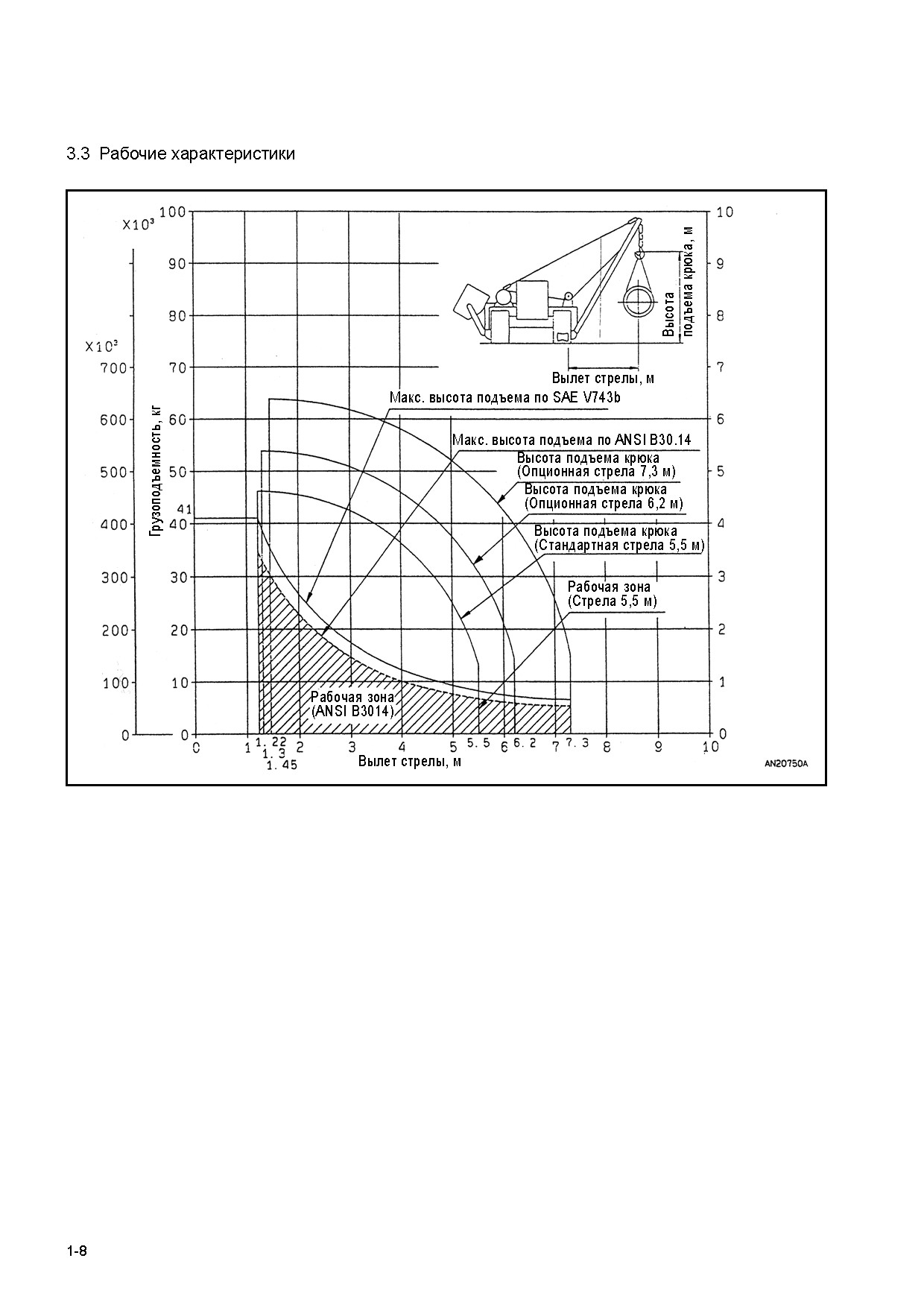

3.3 Рабочие характеристики

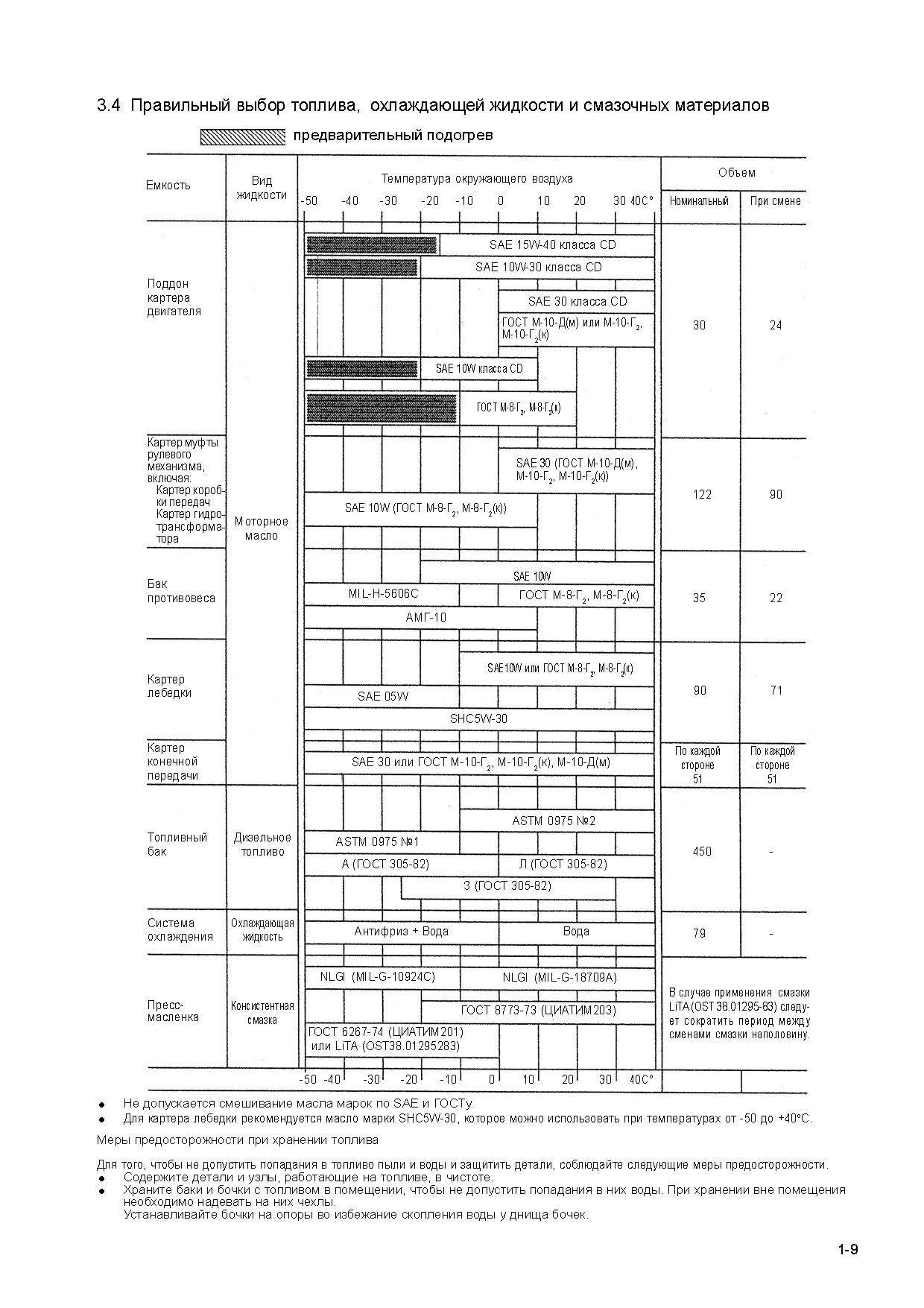

3.4 Правильный выбор топлива, охлаждающей жидкости и смазочных материалов —

4. ДАННЫЕ ПО ЭКСПЛУАТАЦИИ МАШИНЫ

4.1 Дата начала эксплуатации

' Уведомление фирмы Комацу о дате начала эксплуатации маши-[ ны имеет важное значение для дальнейшей правильной эксплу-| атации потребителем.

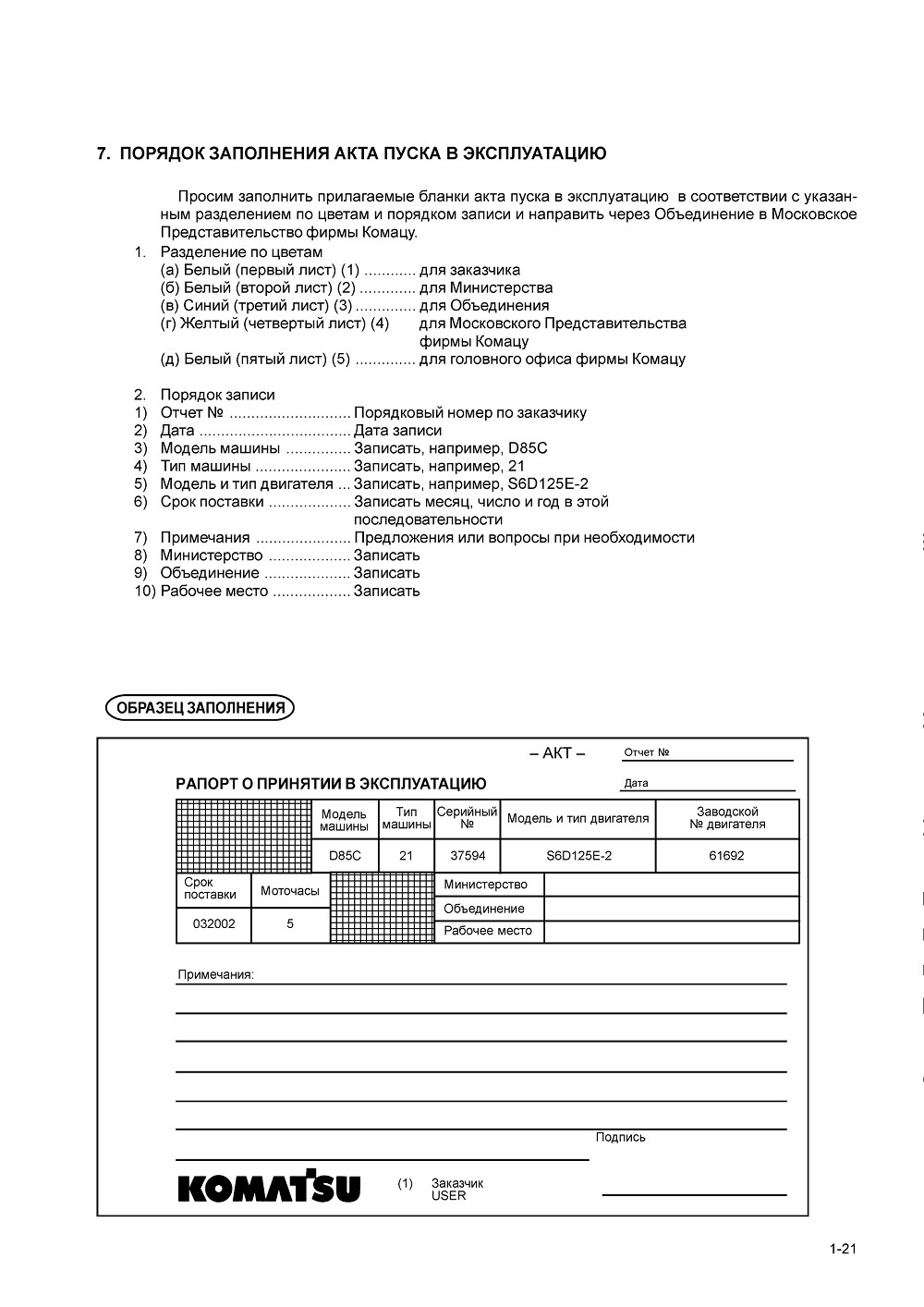

[ Просим прислать Акт пуска в эксплуатацию, приложенный в кон-I це паспорта.

1 Более подробно см. пояснения в конце паспорта.

5. КОМПЛЕКТАЦИЯ МАШИНЫ

5.1. Предметный перечень

№	Наименование	Кол-во
1	Технический паспорт (в том числе инструкция по эксплуатации и техобслуживанию)	1
2	Каталог деталей	1
3	Пусковой ключ	2

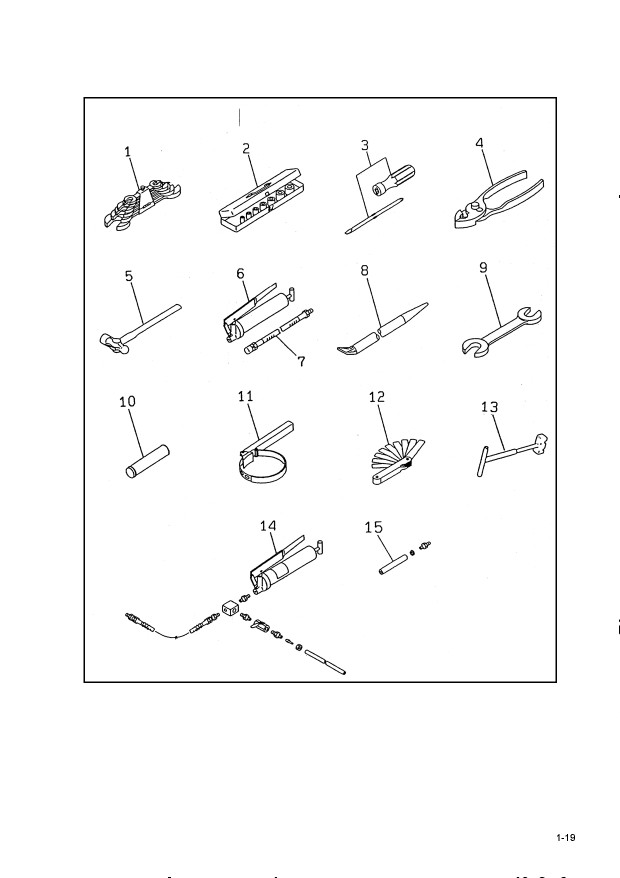

5.2 Таблица стандартных инструментов

№	Номер детали	Наименование детали	К-во	Примечание
1	09000-30006	Набор гаечных ключей	1 комп.	8x10,12x14,13x17,19x22, 24x27, 30x32
2	09020-10284	Набор торцевых гаечных ключей	1 комп.	10,12,13,14,17,19, 22, 24, 27, 30, 32
3	09033-00190	Отвертка	1
4	09036-00150	Пассатижи	1
5	09039-00150	Молоток	1
6	07952-80001	Пресс-масленка	1
7	07951-11400	Сопло	1
8	09055-10390	Рукоятка торцевого ключа	1
9	09002-03641	Гаечный ключ	1	36x41
10	07950-90401	Пресс-масленка	1
11	09019-08035	Гаечный ключ для фильтра	1
12	09054-00009	Щупы	1
13	175-900-3910	Рычаг	1	Для реверсивного вентилятора
14	196-98-41100	Насос в сборе	1	Для системы освобождения тормоза лебедки
15	196-98-22100	Шланг в сборе	1	Для слива масла из картера лебедки
