Komatsu дизельный двигатель серии 6D170-2. Заводская инструкция - часть 6

13 РАЗБОРКА И СБОРКА
ОБЩАЯ РАЗБОРКА.................................................................................13- 2

ОЧИСТКА.................................................................................................13-21

Очистка блока цилиндров.................................................................13-21

Очистка коленвала.............................................................................13-21

ИЗМЕРЕНИЕ ДЕТАЛЕЙ..........................................................................13-22

Измерение прогиба коленвала..........................................................13-23

Измерение наружного диаметра шеек коленвала...........................13-23

Измерение глубины зенковки гильзы цилиндра..............................13-23

Измерение отверстия гнезда коренного подшипника.....................13-24

Измерение прогиба распредвала.....................................................13-24

Измерение наружного диаметра шеек распредвала.......................13-24

Измерение высоты кулачка...............................................................13-25

Измерение канавок поршневых колец..............................................13-25

Измерение зазора в замке поршневого кольца...............................13-25

Измерение изгиба и скручивания шатуна........................................13-27

ОБЩАЯ СБОРКА.....................................................................................13-28

В отдельных случаях возможны некоторые отличия от изложенного в данной главе порядка сборки и разборки, например, из-за установки двигателя на машине другой модели, применения ремонтного стенда другого типа, исполнения двигателя, в котором не предусмотрен последующий охладитель и т.д., однако принципиальные положения этого порядка остаются одинаковыми.
13-1
* В данной главе содержатся указания относи- *

тельно порядка сборки и разборки двигателя с применением ремонтного стенда для двигателя SA6D170-1.

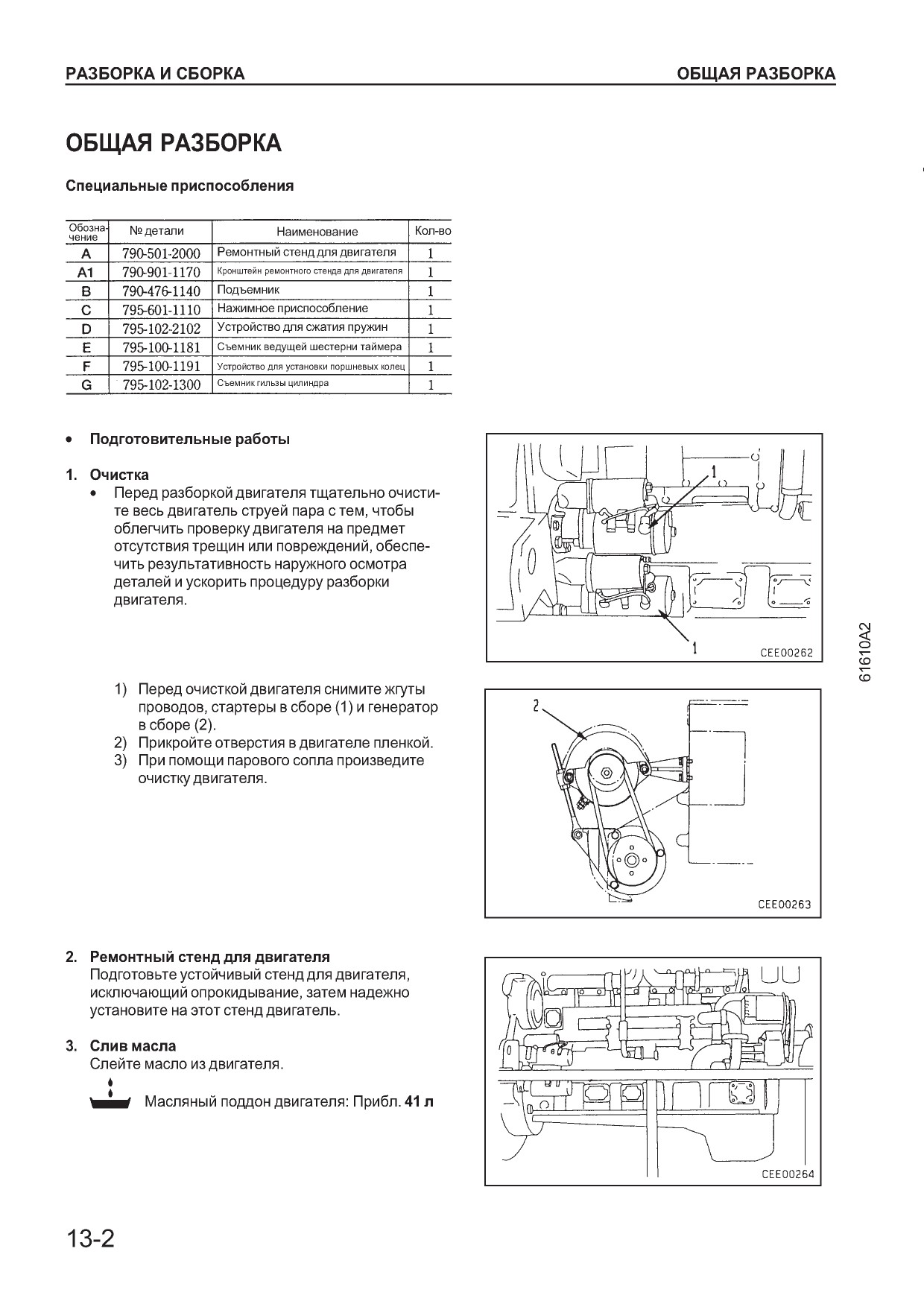

ОБЩАЯ РАЗБОРКА
