Komatsu дизельный двигатель серии 6D170-2. Заводская инструкция - часть 5

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Моменты, о которых нужно помнить при диагностике неисправностей.........................................12-103

Как пользоваться таблицами диагностики неисправностей............................................................... 12-104

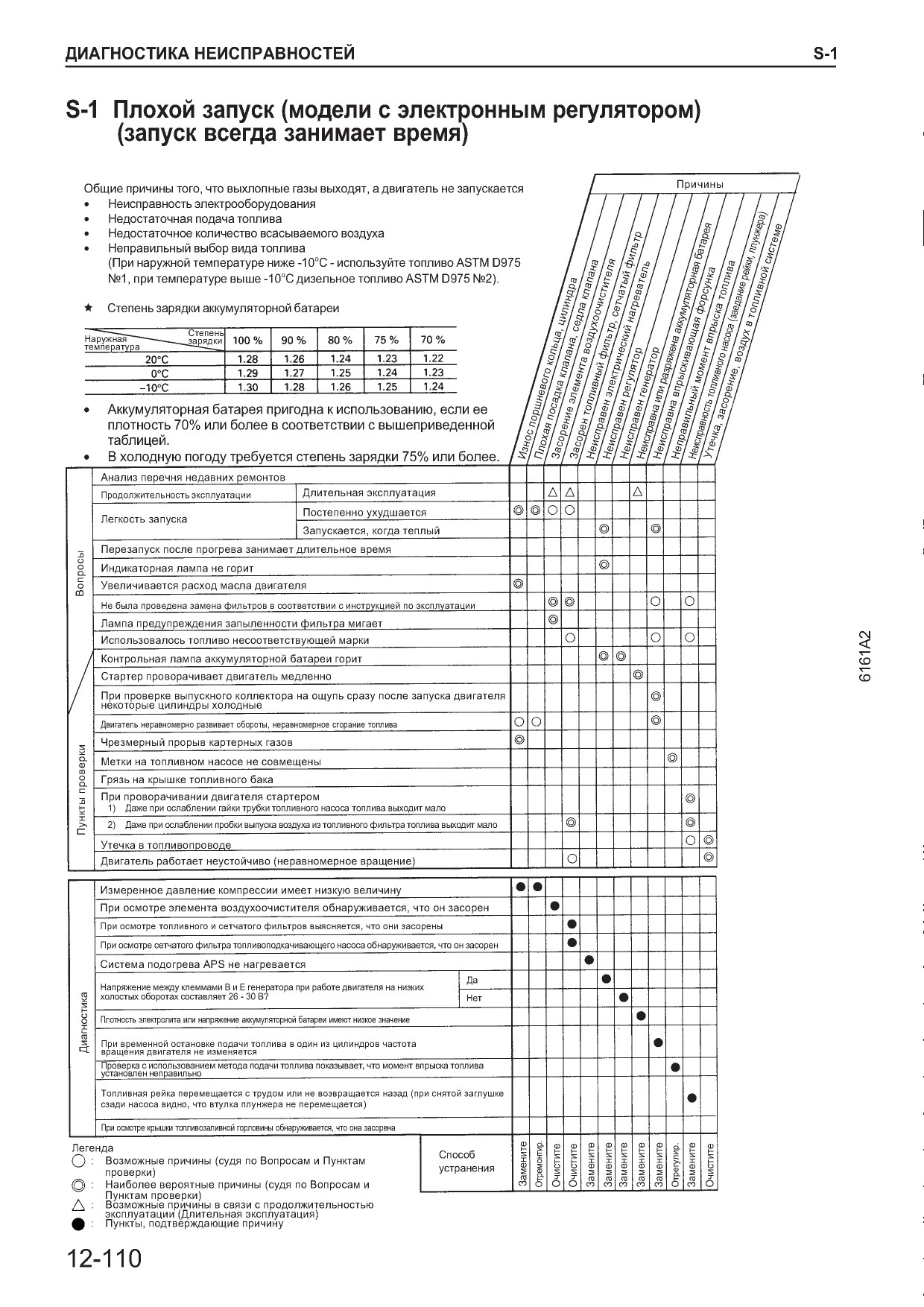

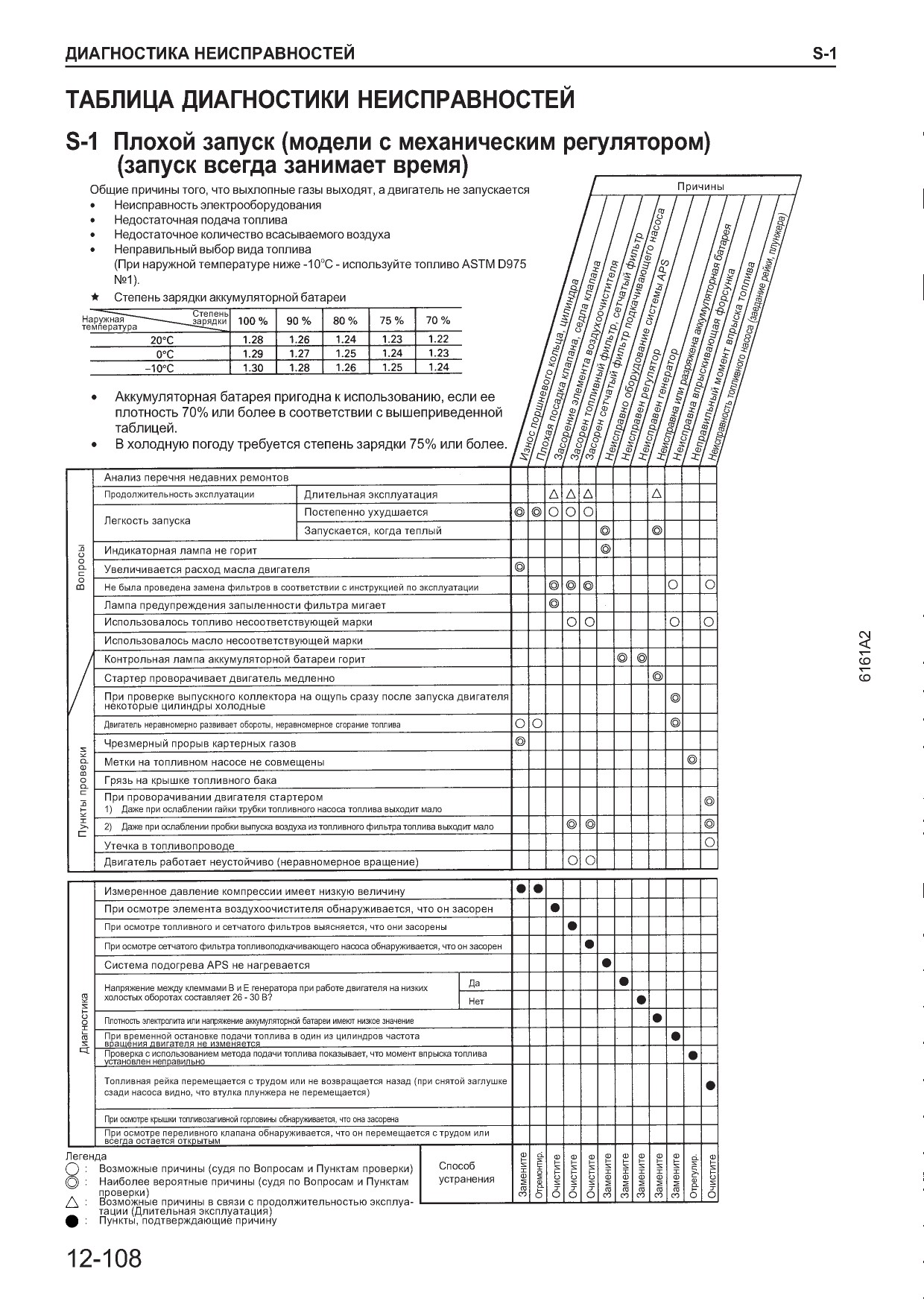

S- 1 Плохой запуск (запуск всегда занимает время)....................................................................12*108

S- 2 Двигатель не запускается

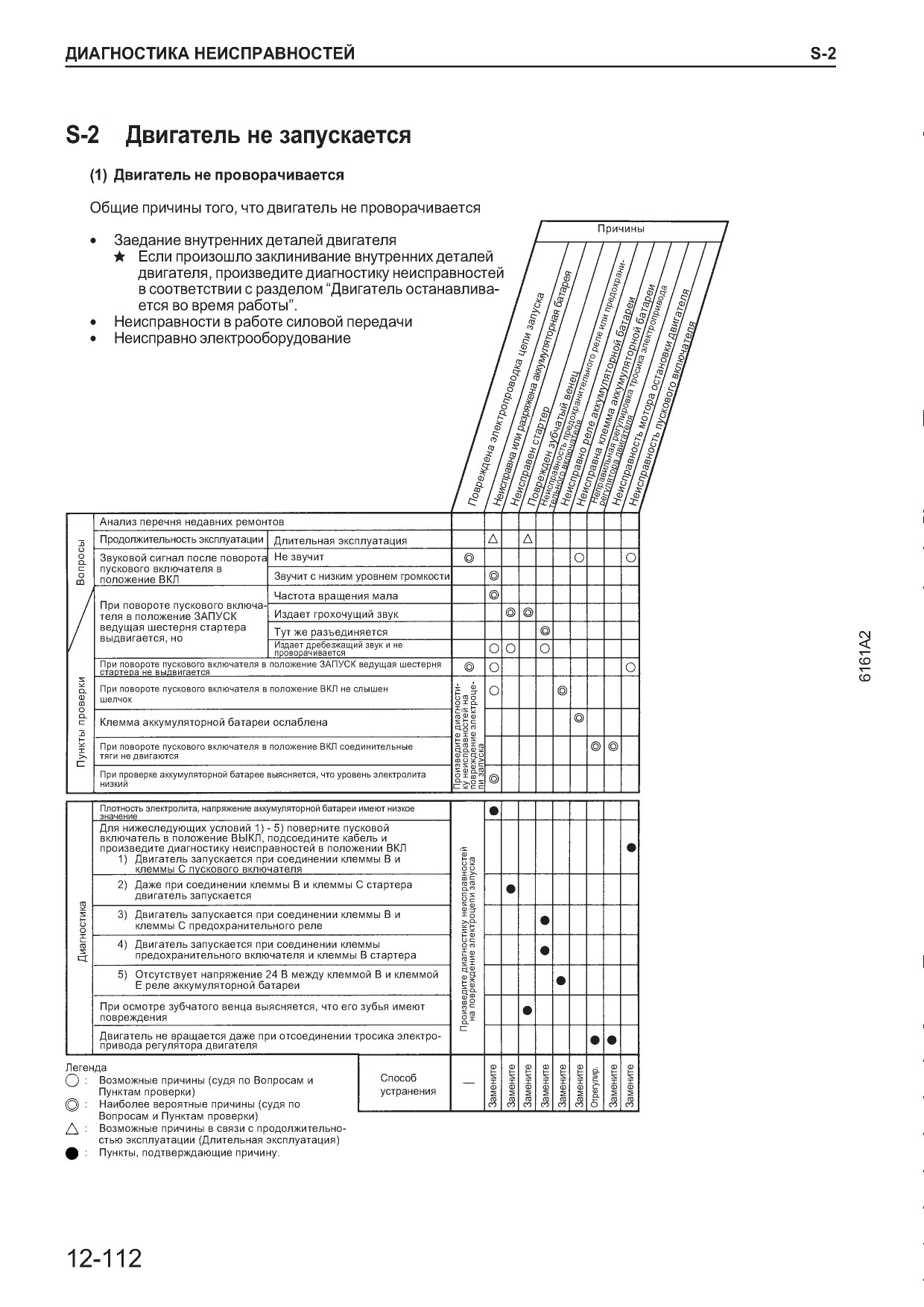

(1) Двигатель не проворачивается.......................................................................................12-112

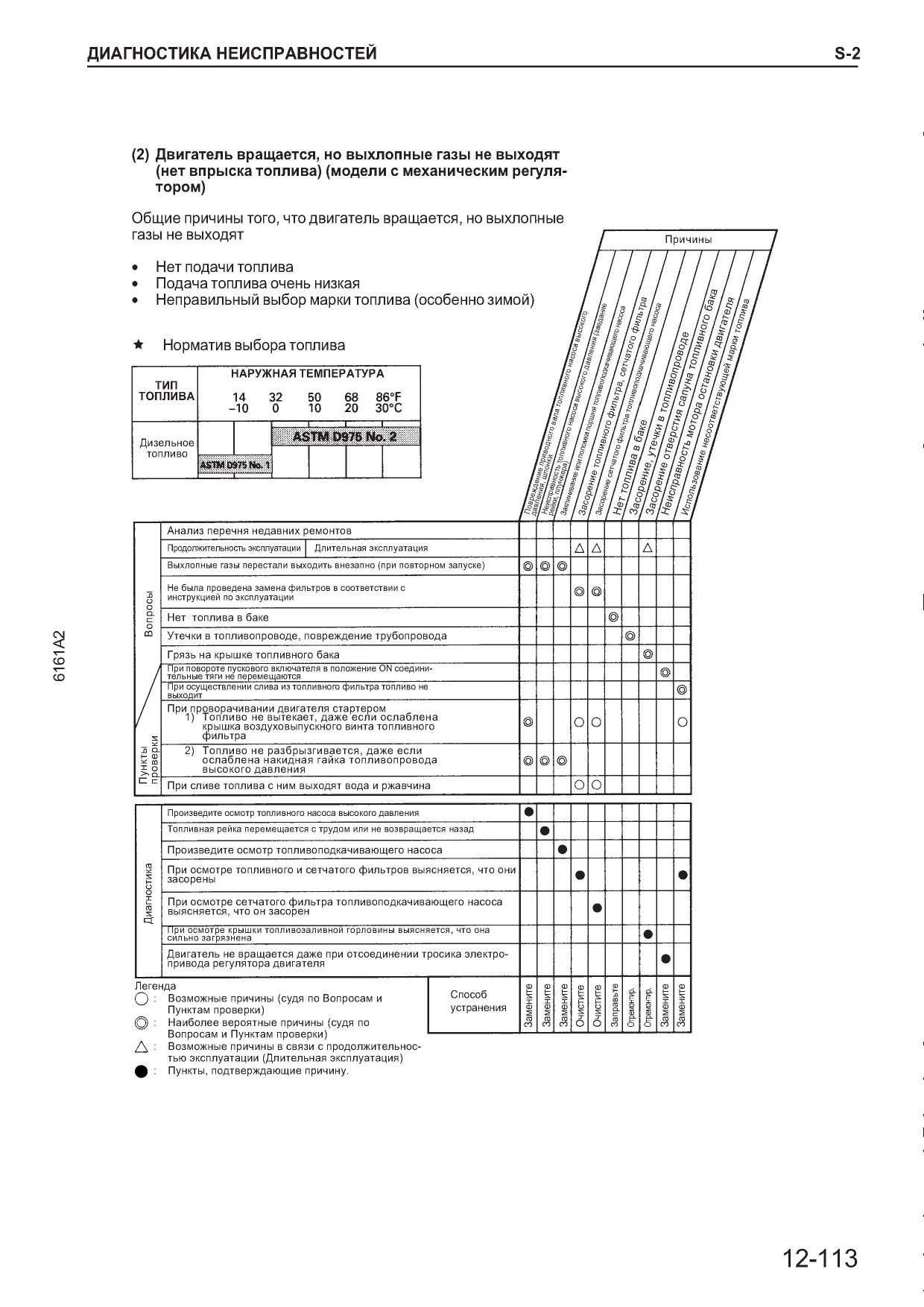

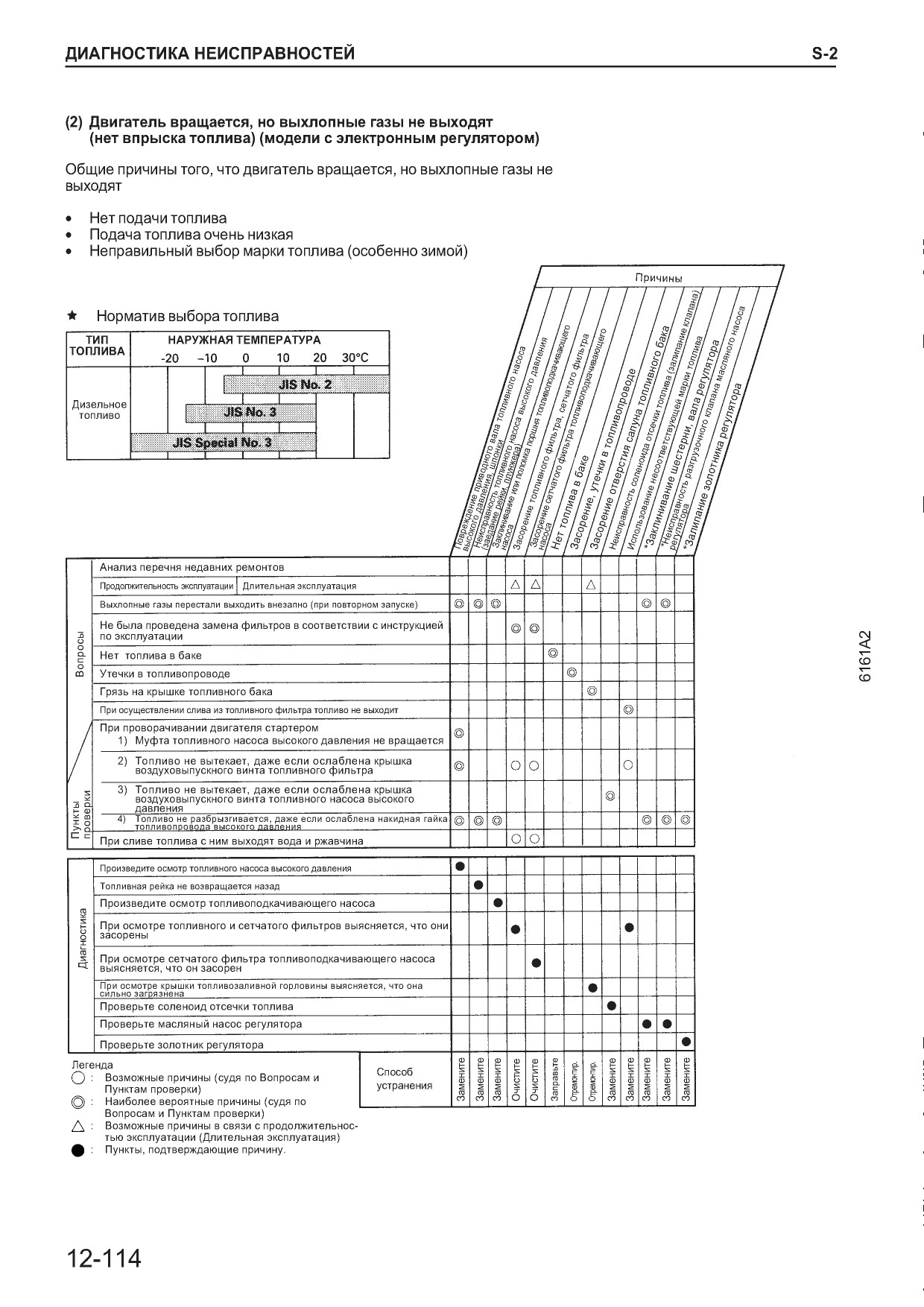

(2) Двигатель вращается, но выхлопные газы не выходят {нет впрыска топлива)...........12-113

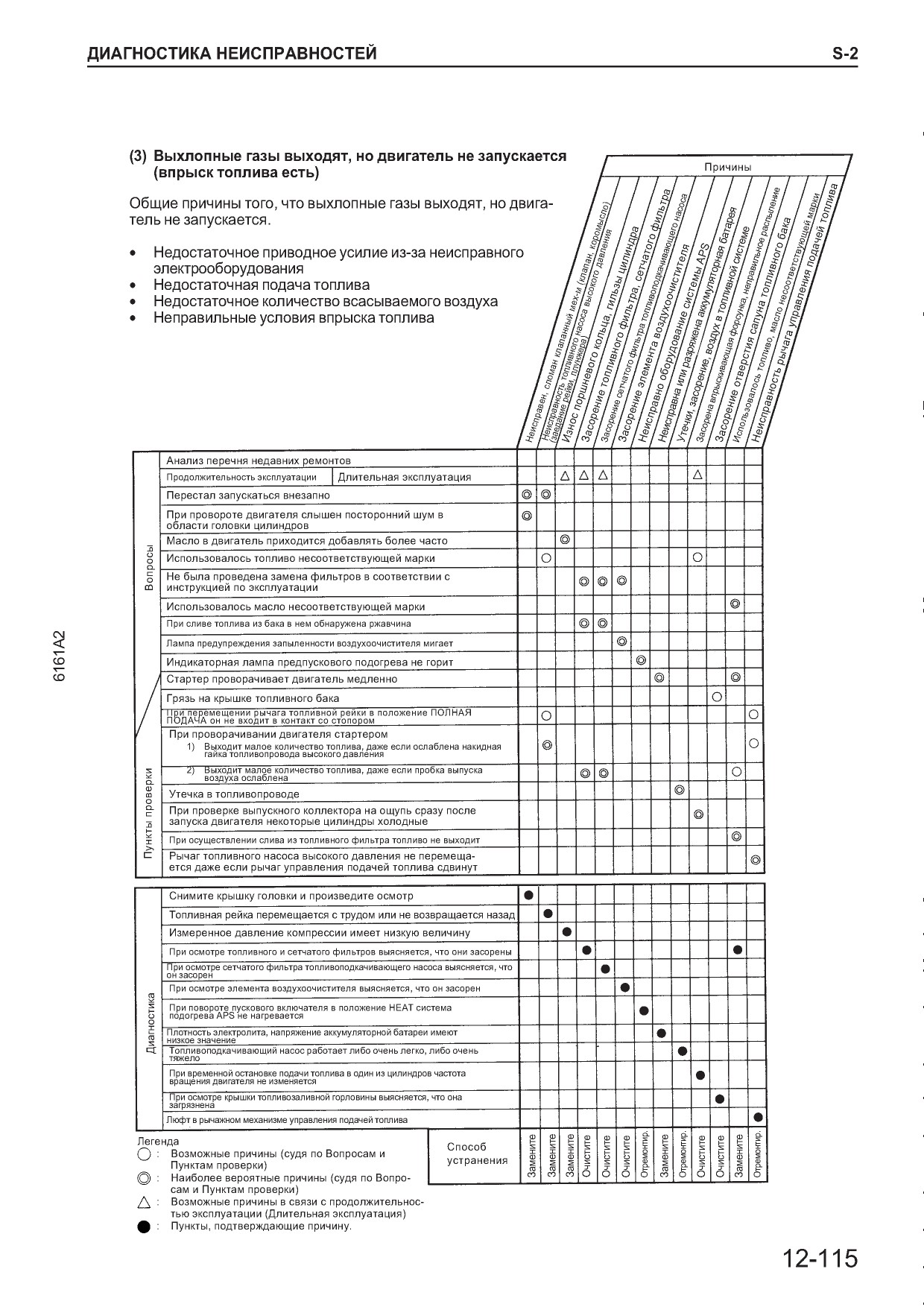

(3) Выхлопные газы выходят, но двигатель не запускается (впрыск топлива есть).........12-115

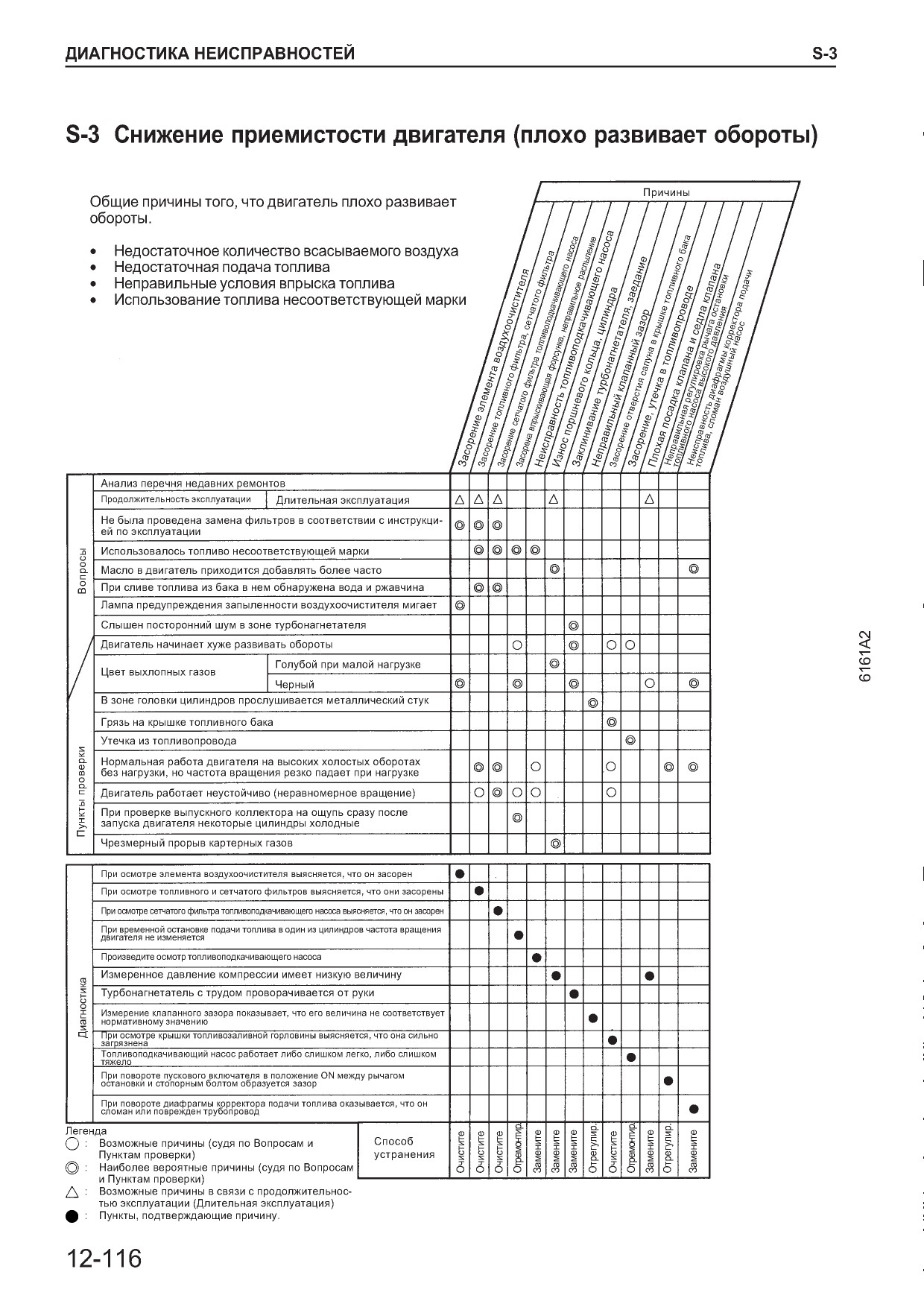

S- 3 Снижение приемистости двигателя (плохо развивает обороты).........................................12-116

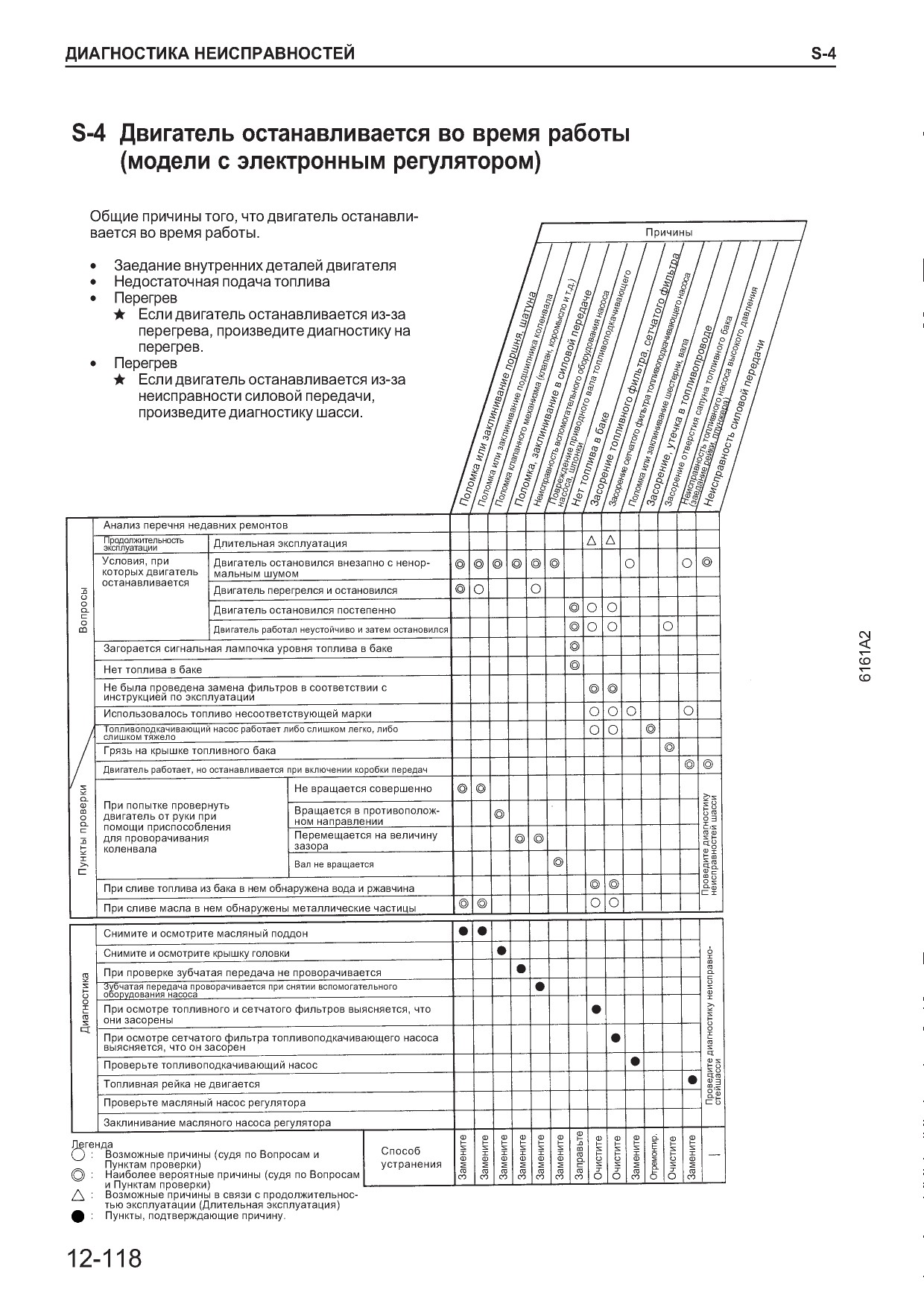

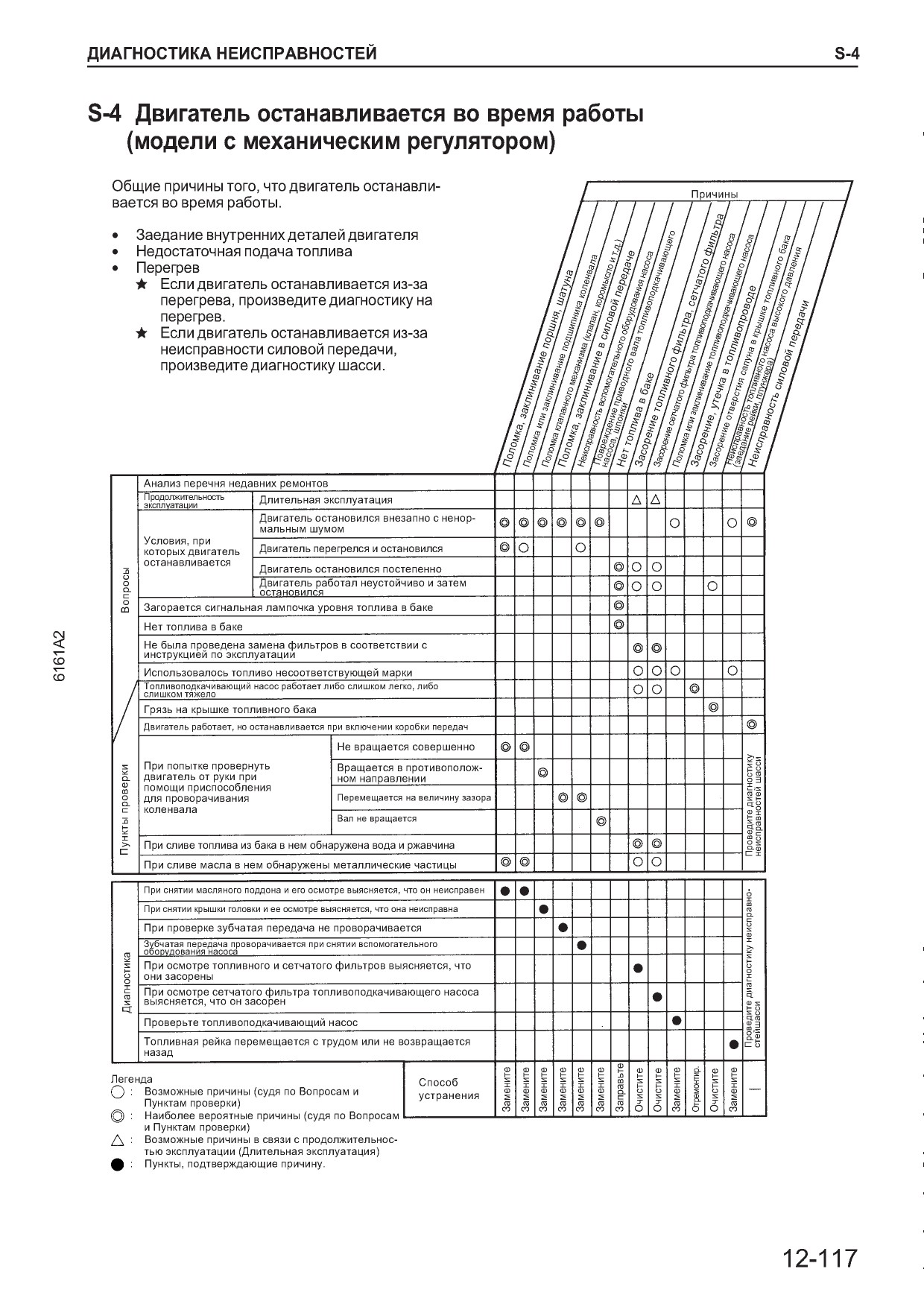

S- 4 Двигатель останавливается во время работы.......................................................................12-117

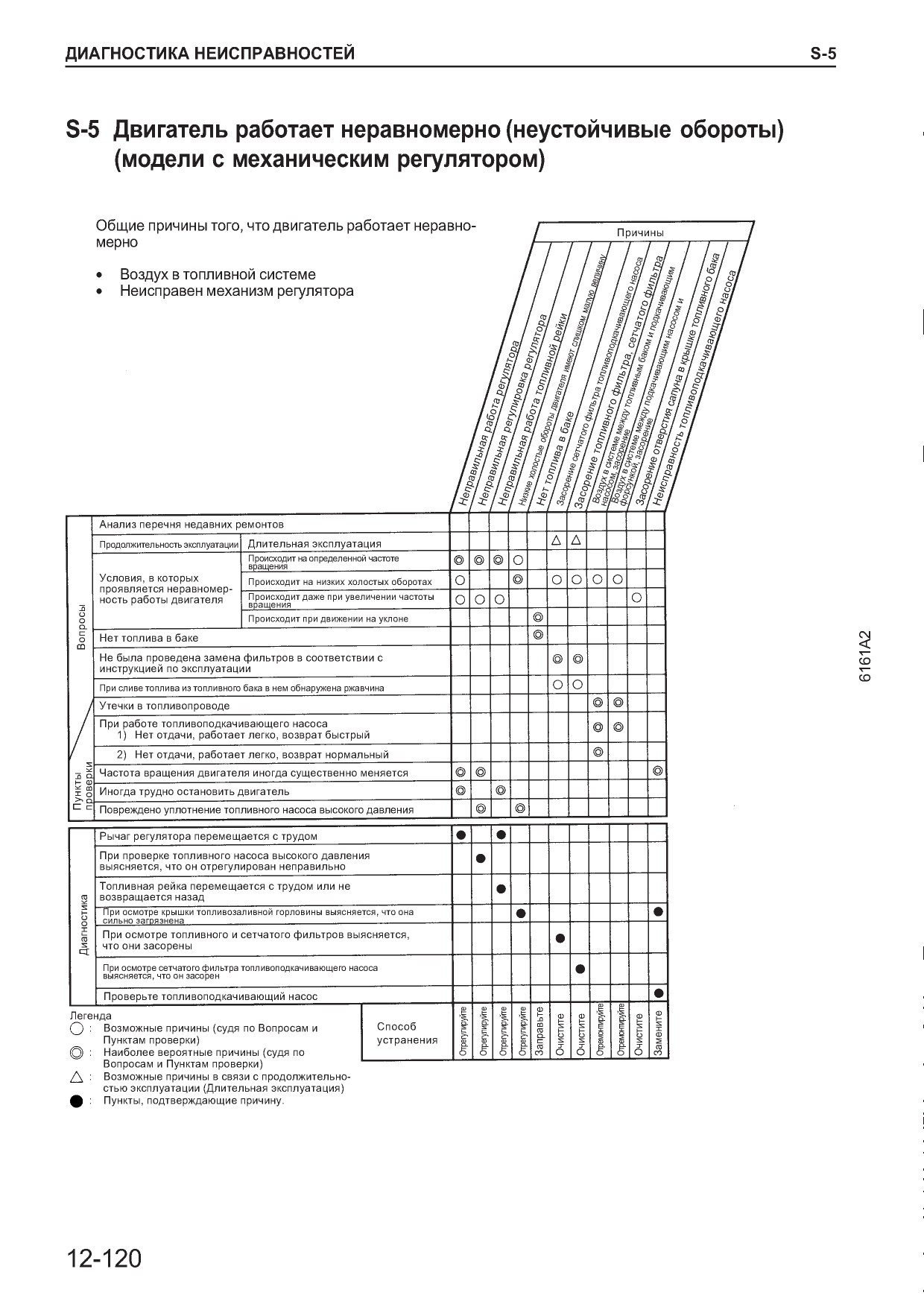

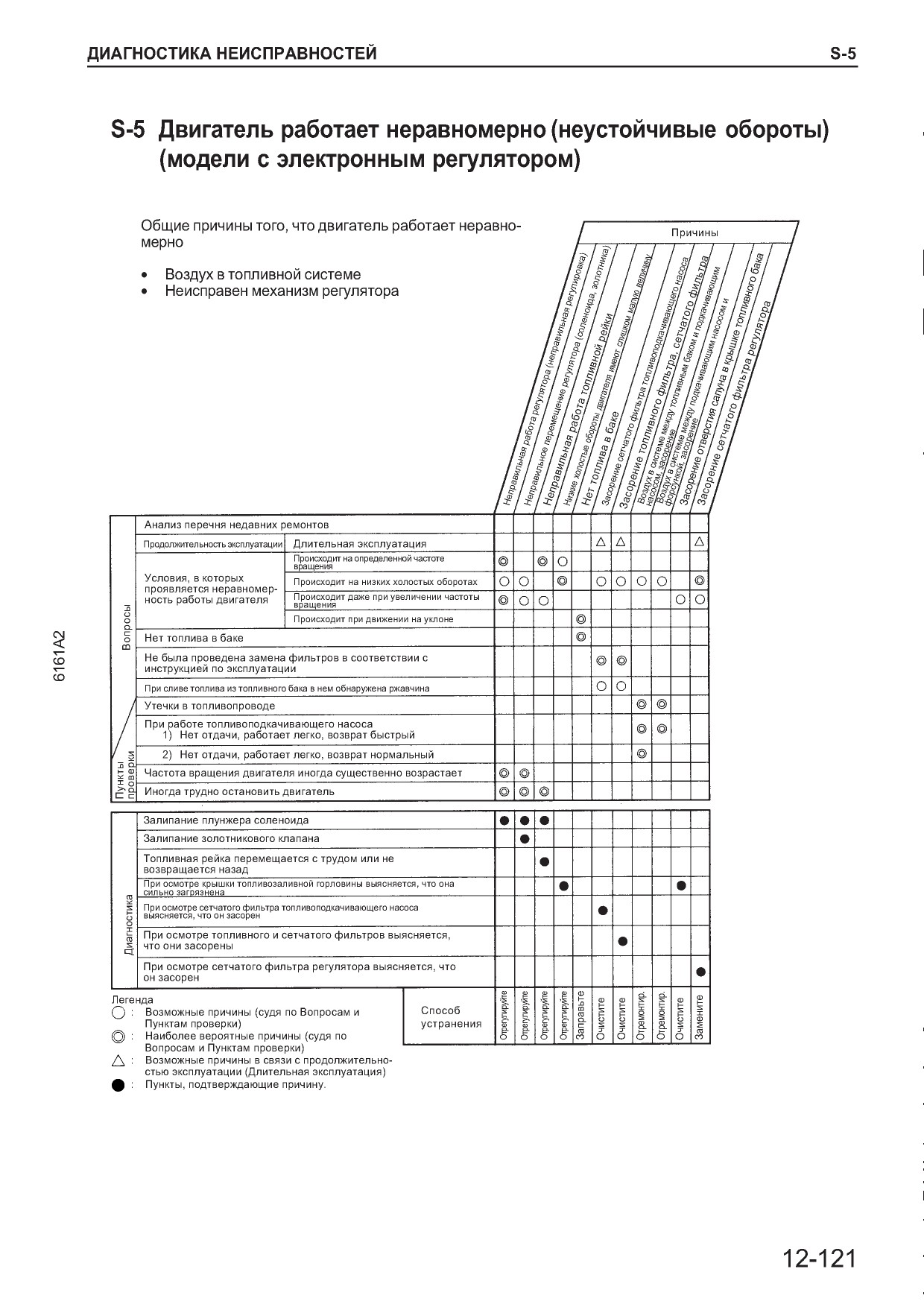

S- 5 Двигатель работает неравномерно (неустойчивые обороты)..............................................12-120

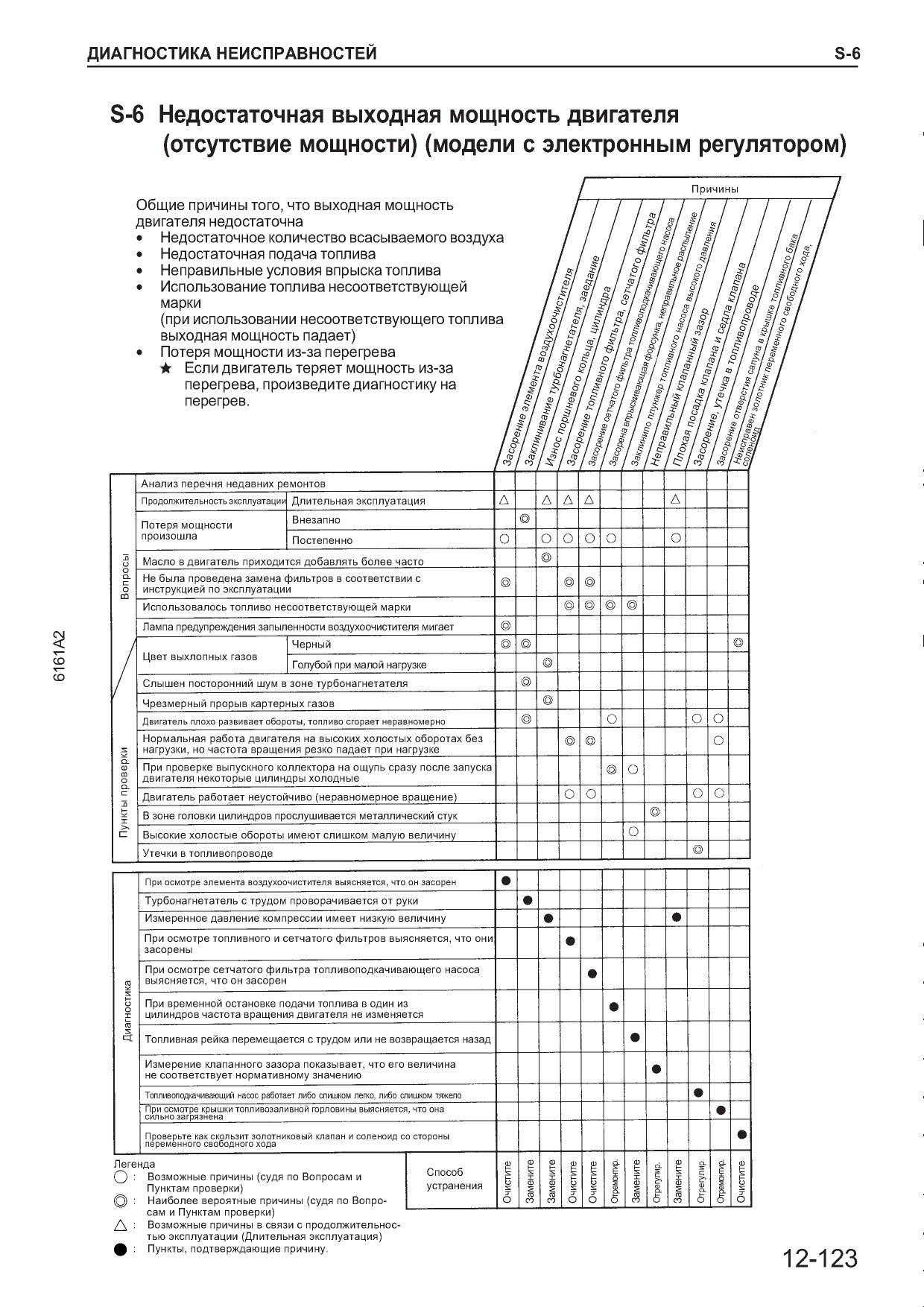

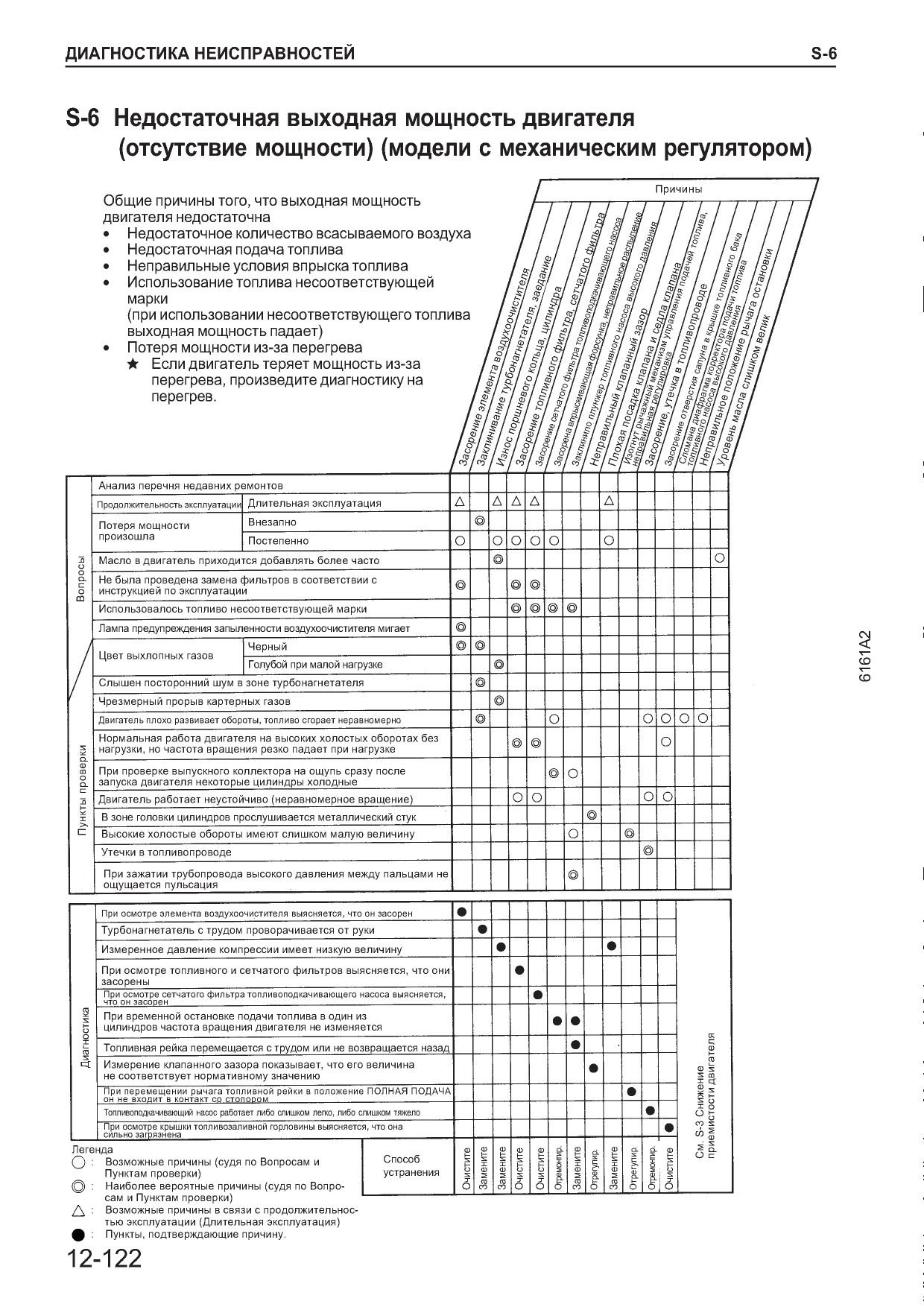

S- 6 Недостаточная выходная мощностьдвигателя (отсутствие мощности)............................. 12*122

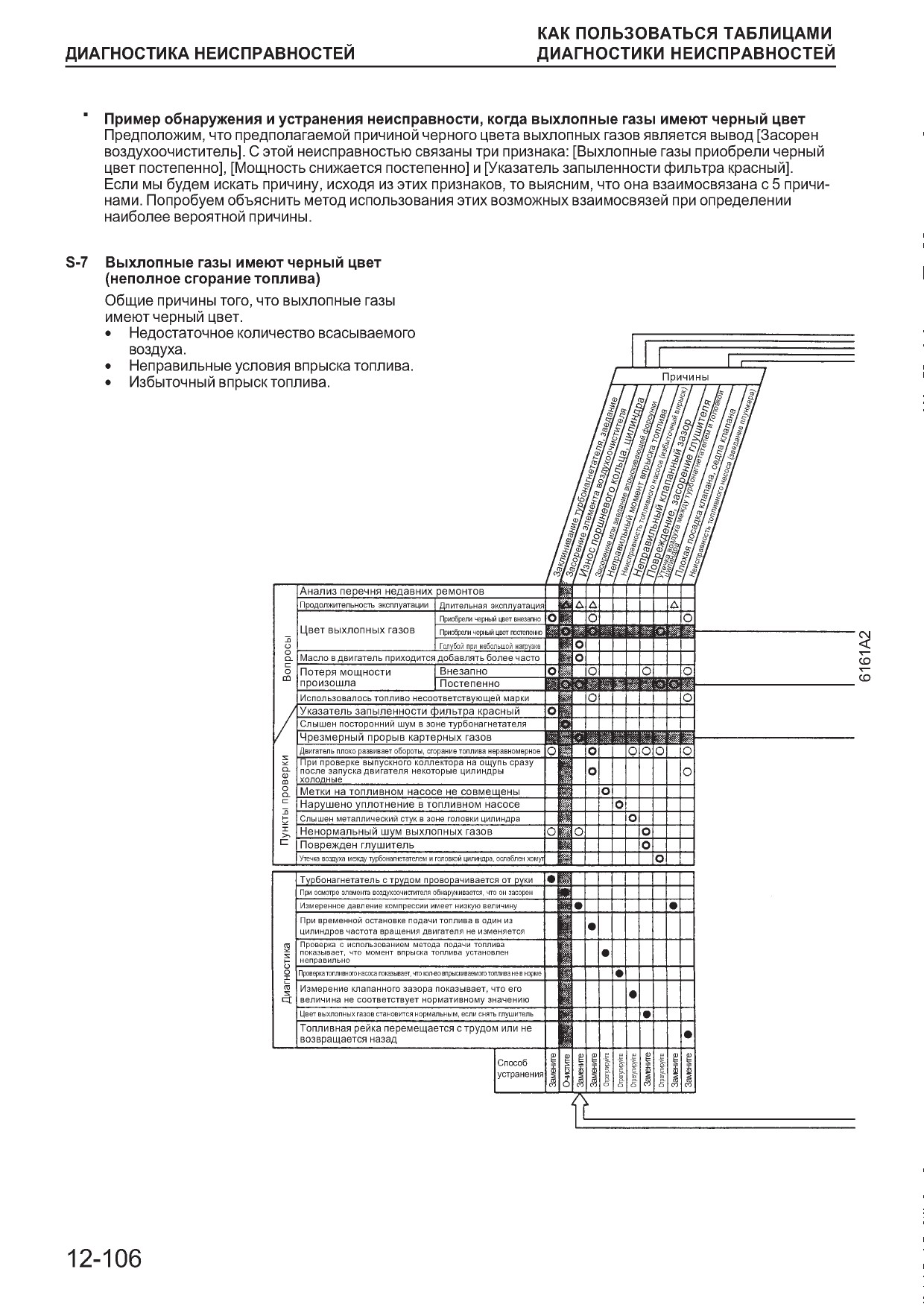

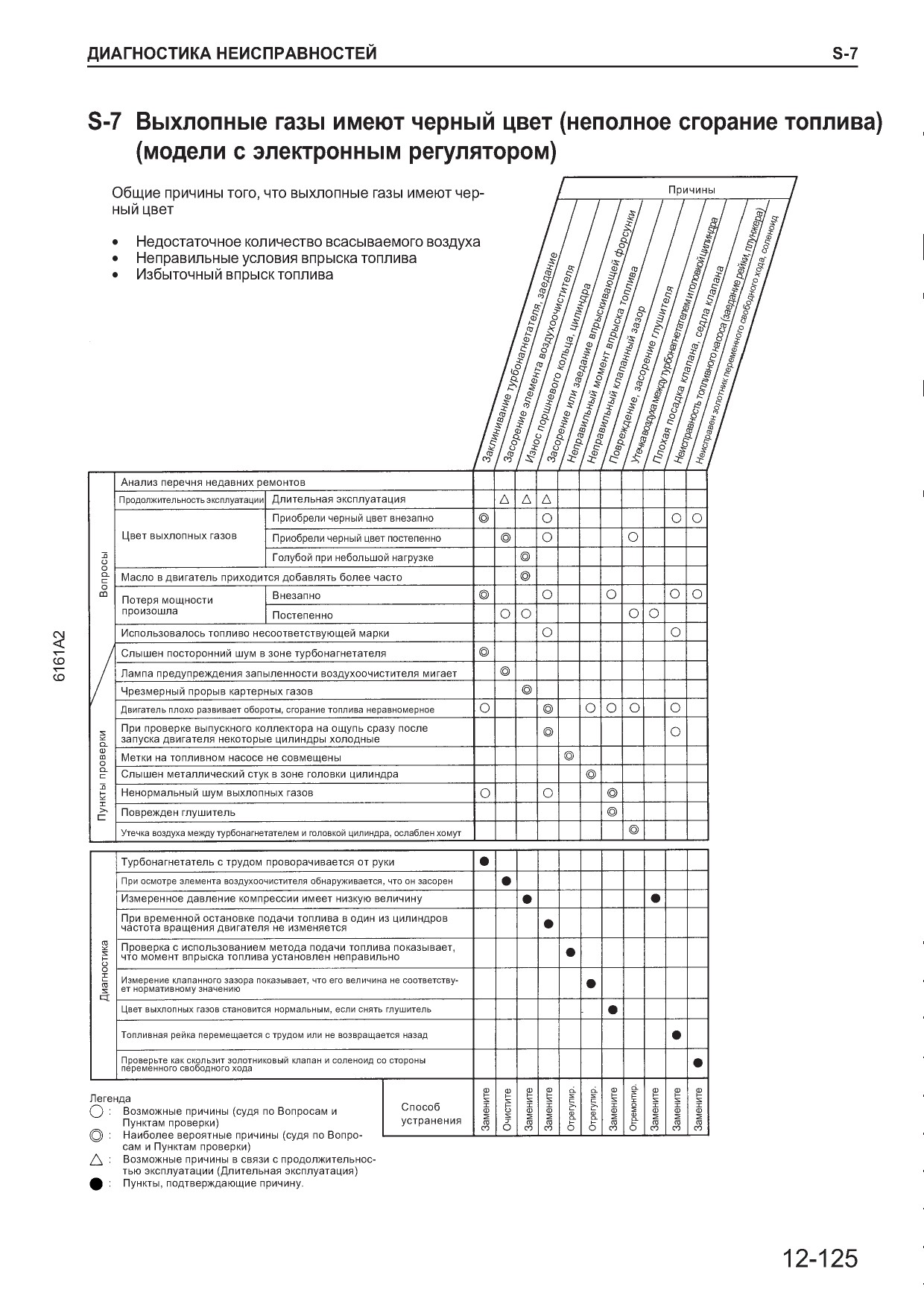

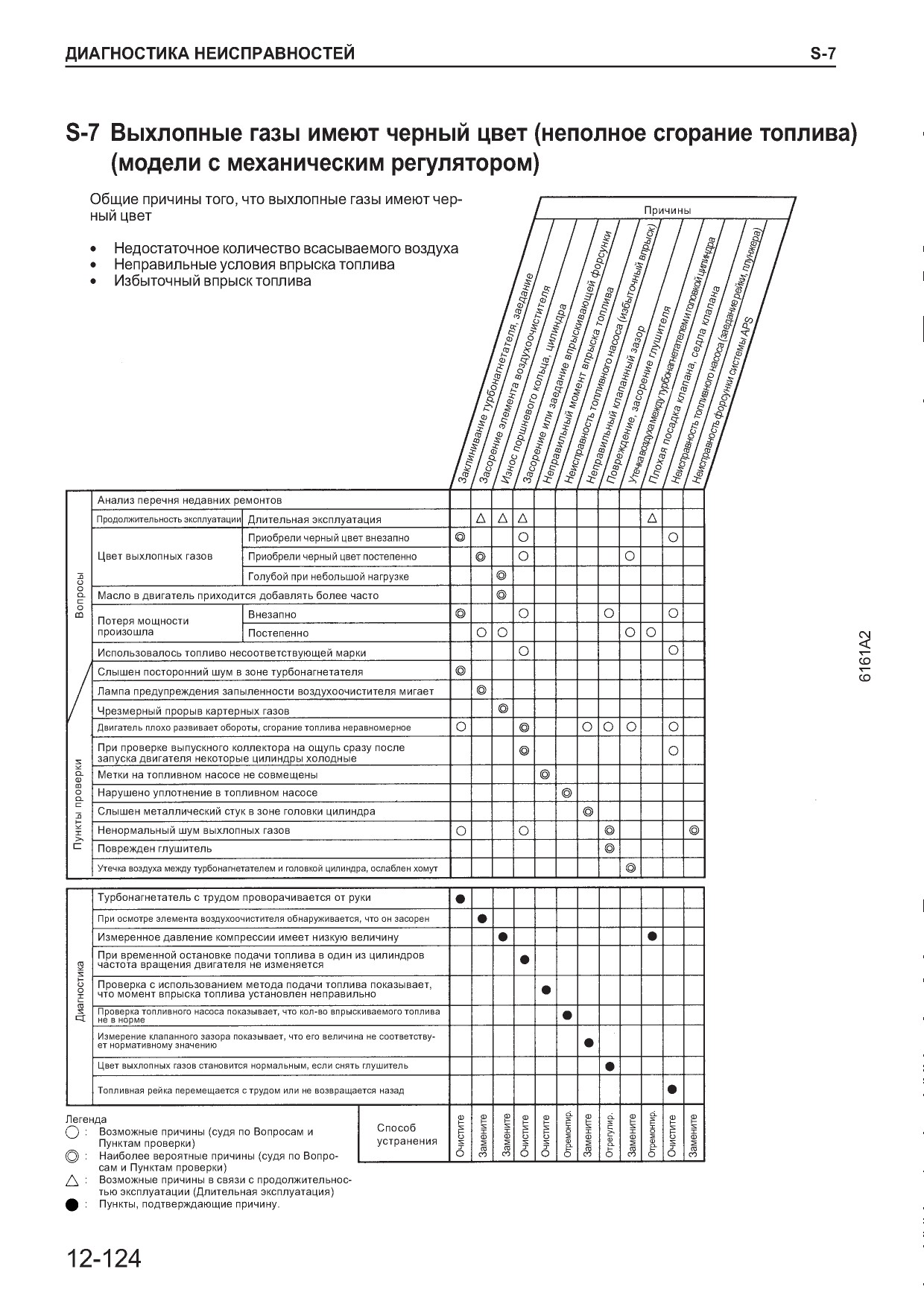

S- 7 Выхлопные газы имеют черный цвет (неполное сгорание топлива).............................................12-124

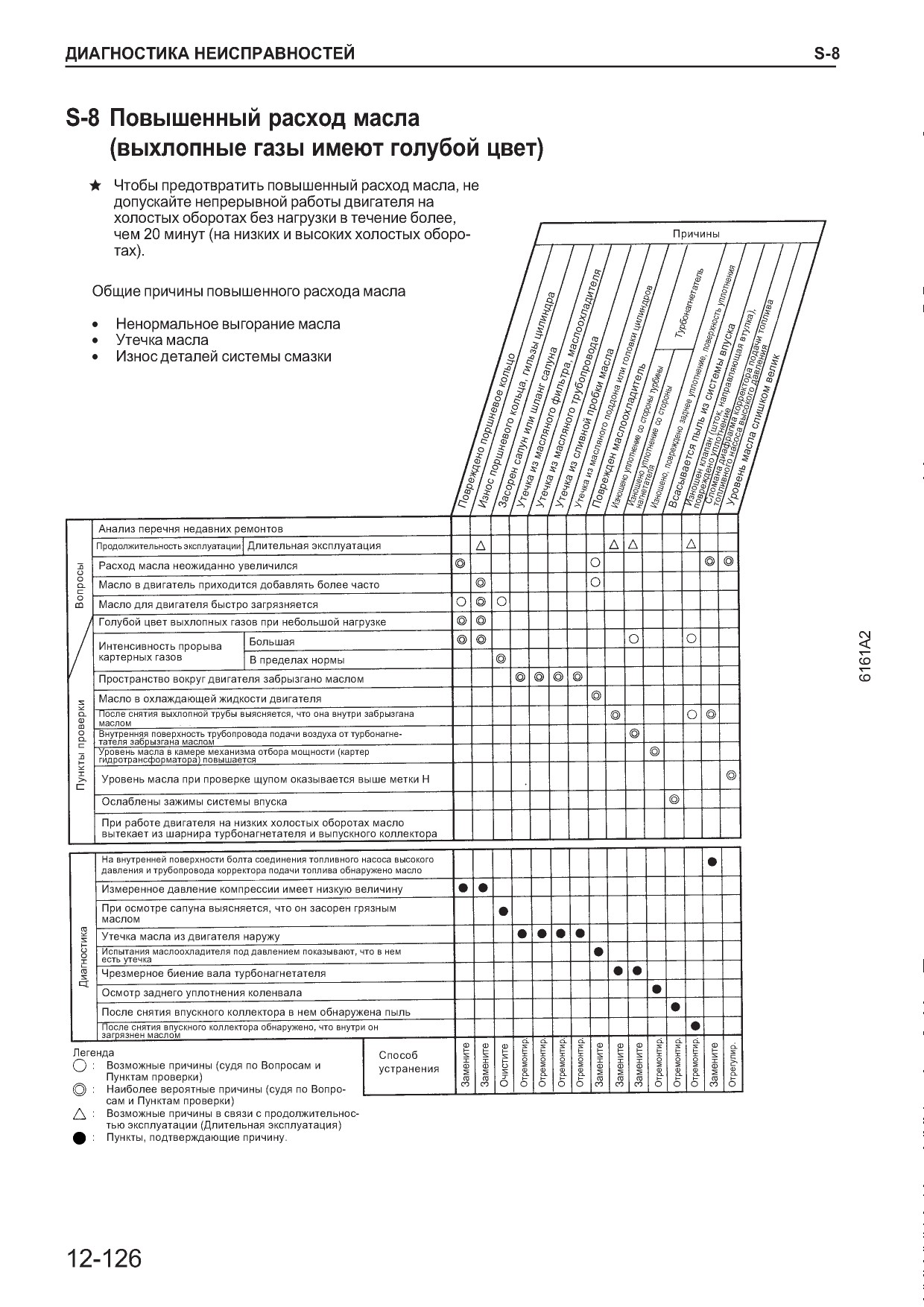

S- 8 Повышенный расход масла (выхлопные газы имеют голубой цвет)...................................12-126

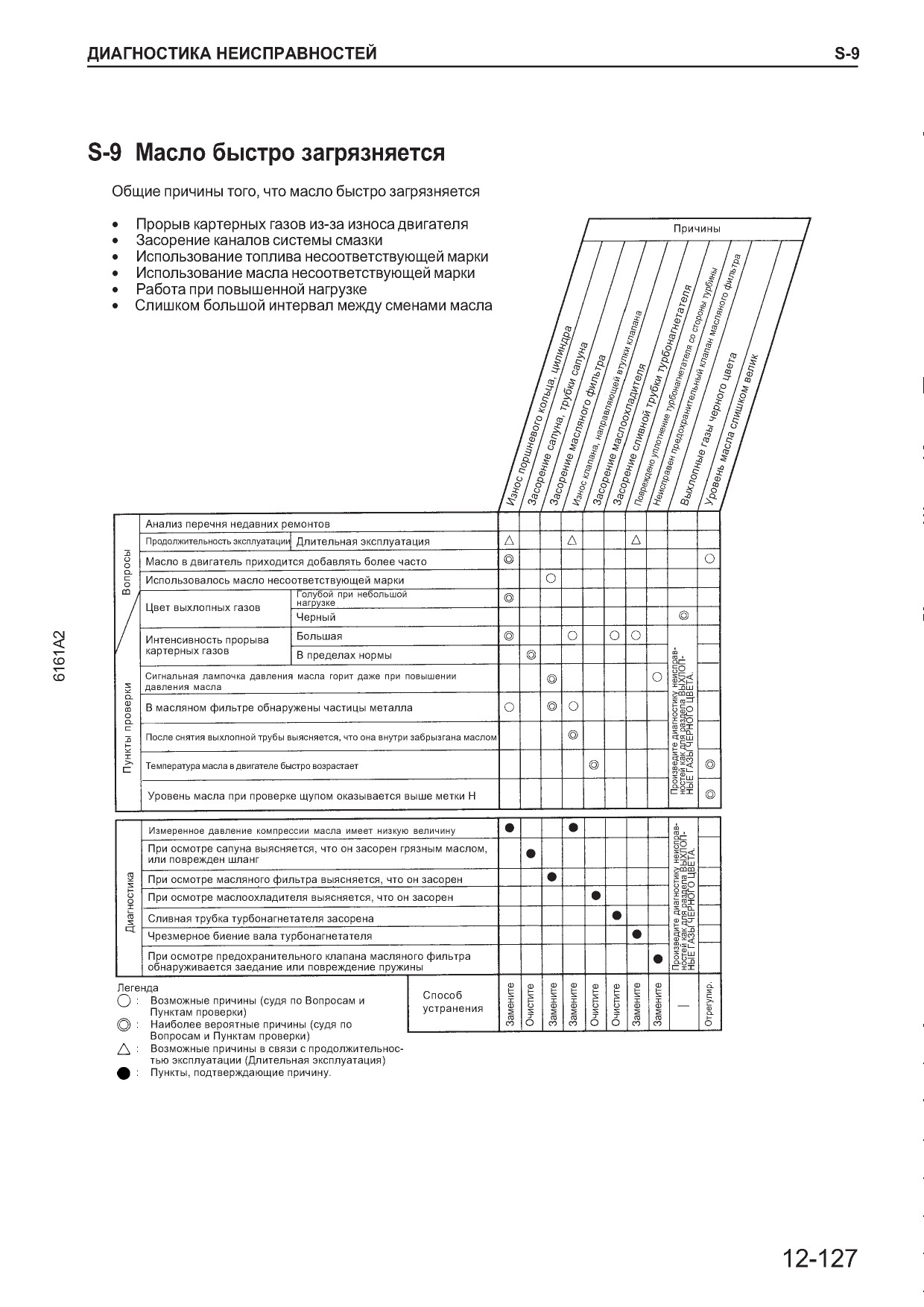

S- 9 Масло быстро загрязняется....................................................................................................12-127

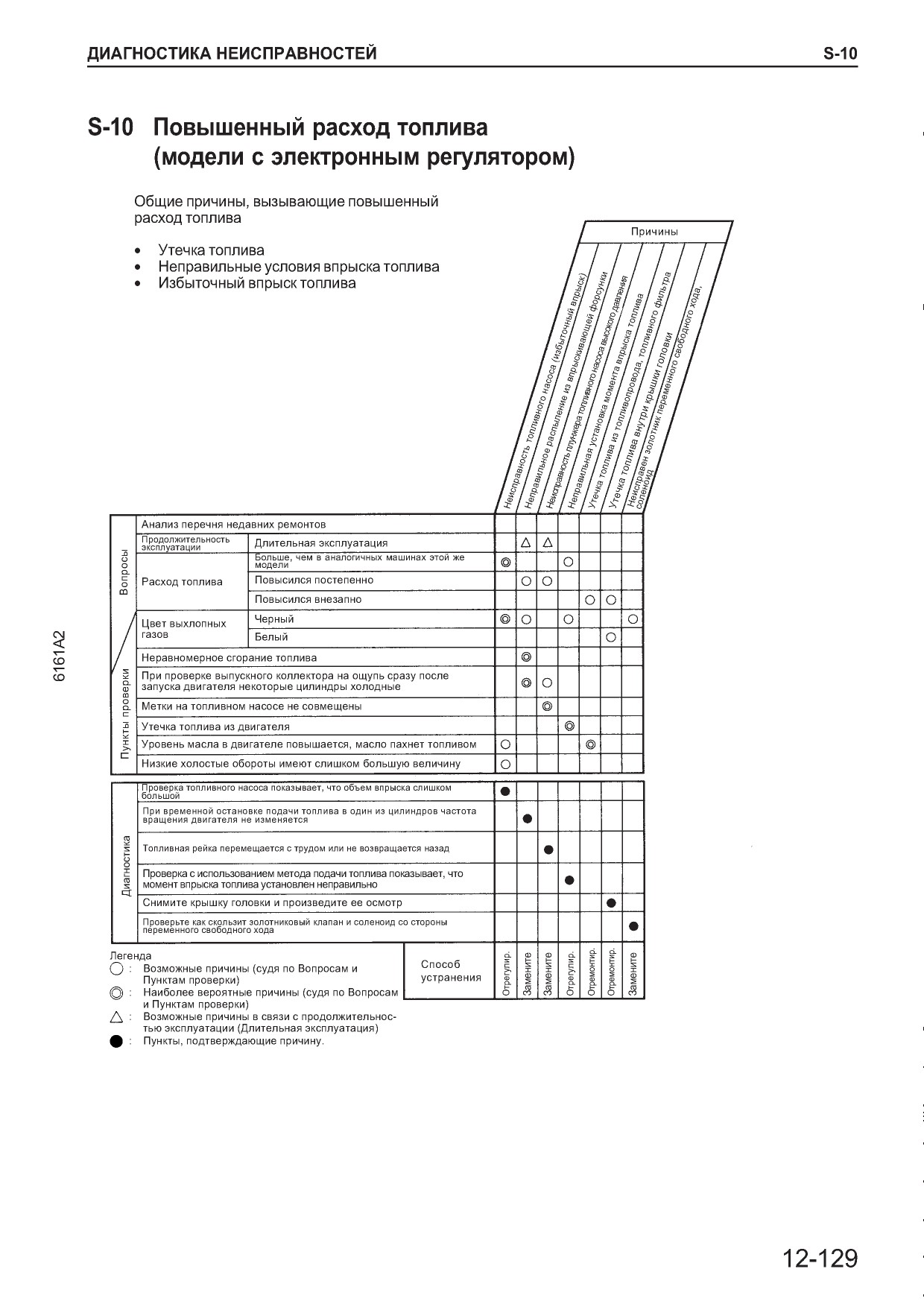

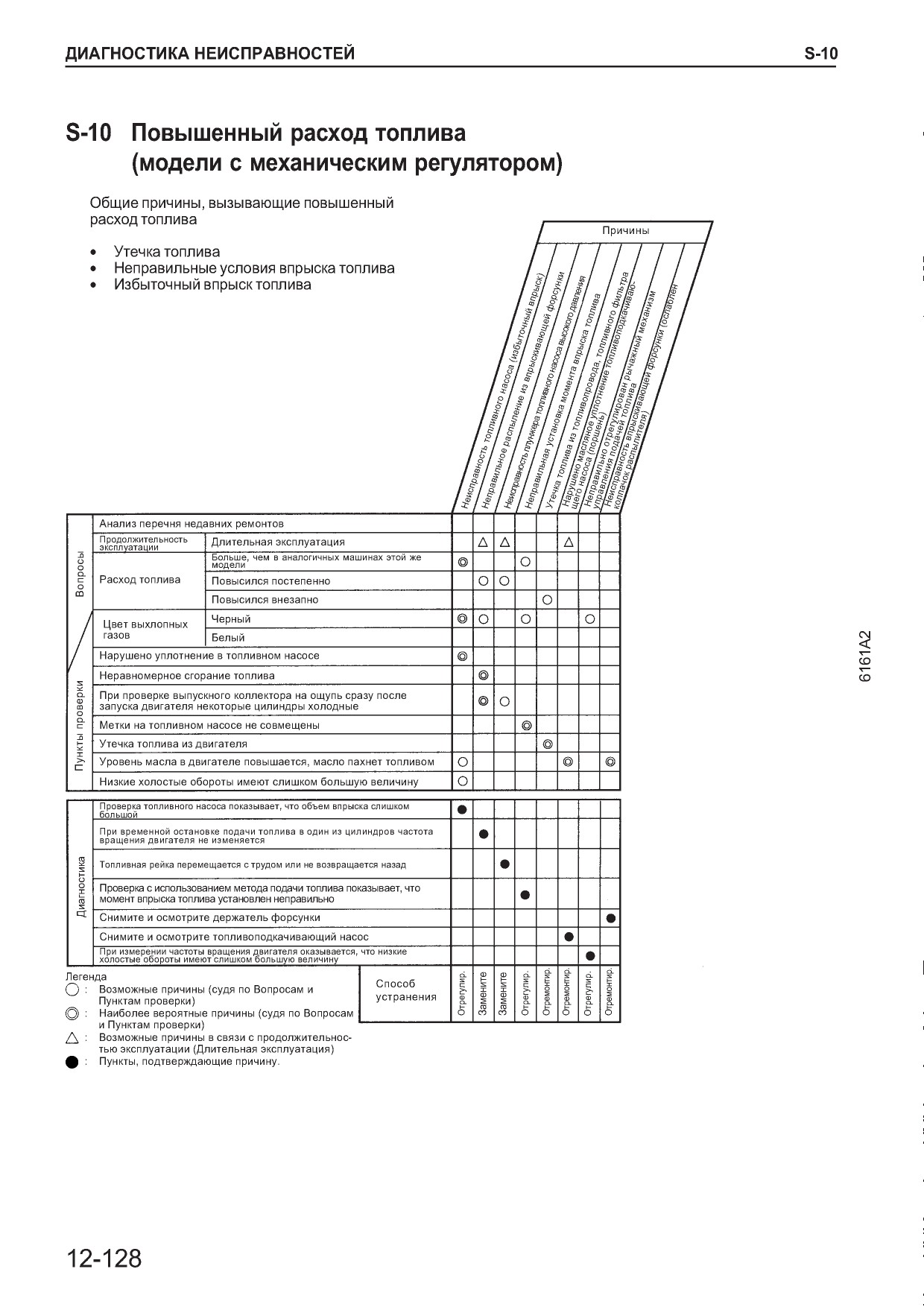

S-10 Повышенный расход топлива .................................................................................................12-128

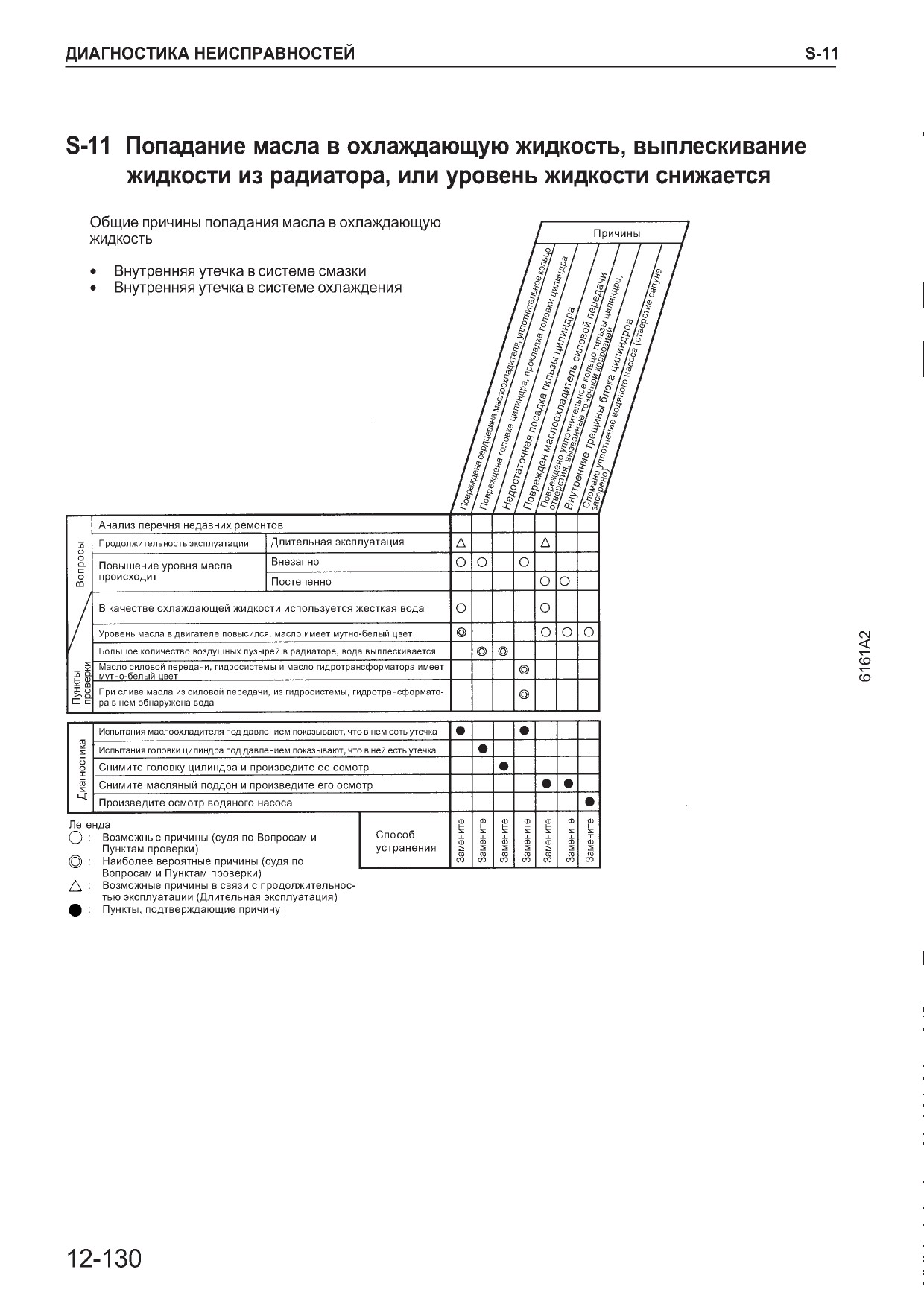

S-11 Попадание масла в охлаждающую жидкость, выплескивание жидкости из радиатора.

или уровень жидкости снижается .......................................................................................... 12-130

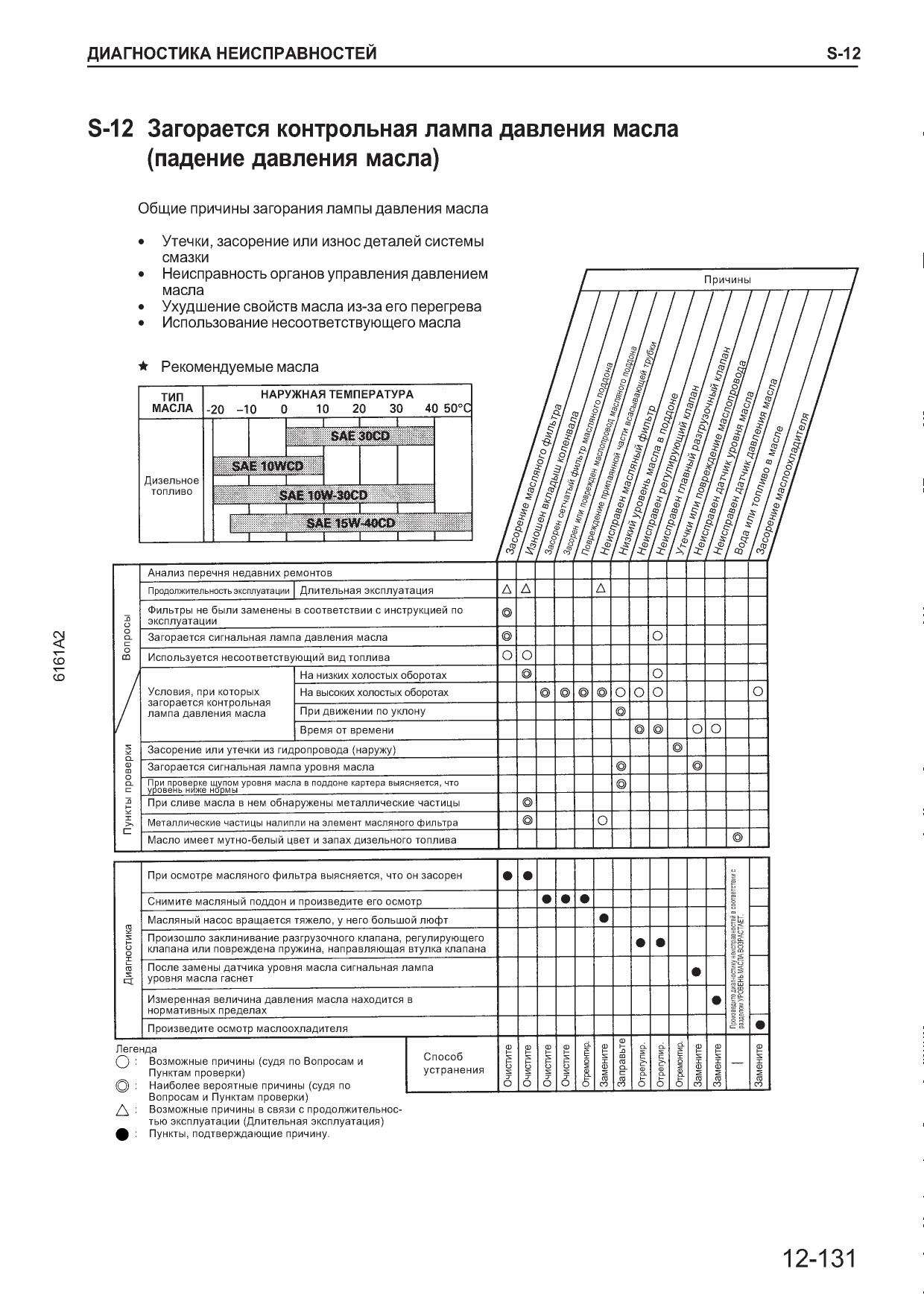

S-12 Загорается контрольная лампадавления масла (падение давления масла)..........................12-131

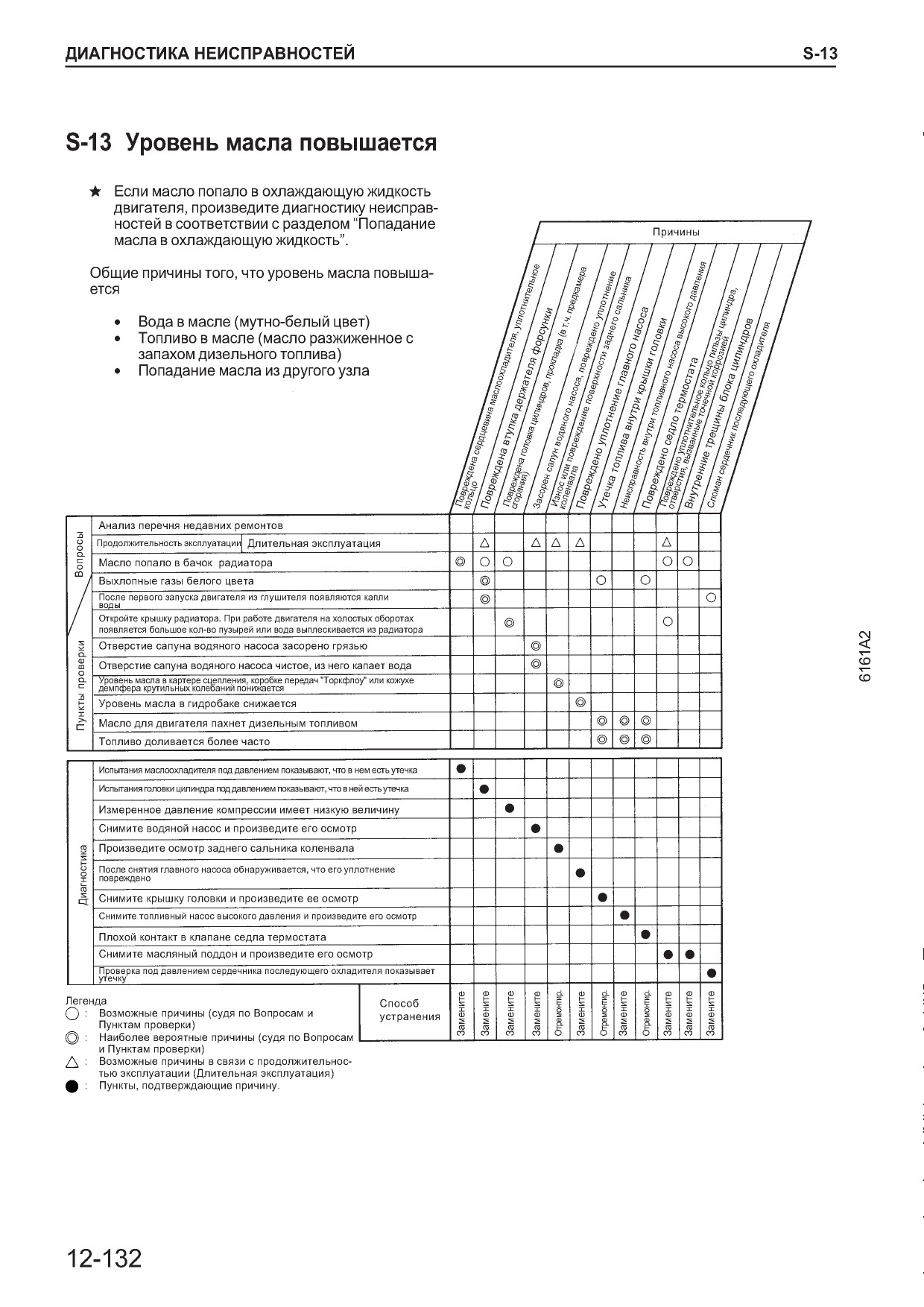

S-13 Уровень масла повышается........................................................................................................12-132

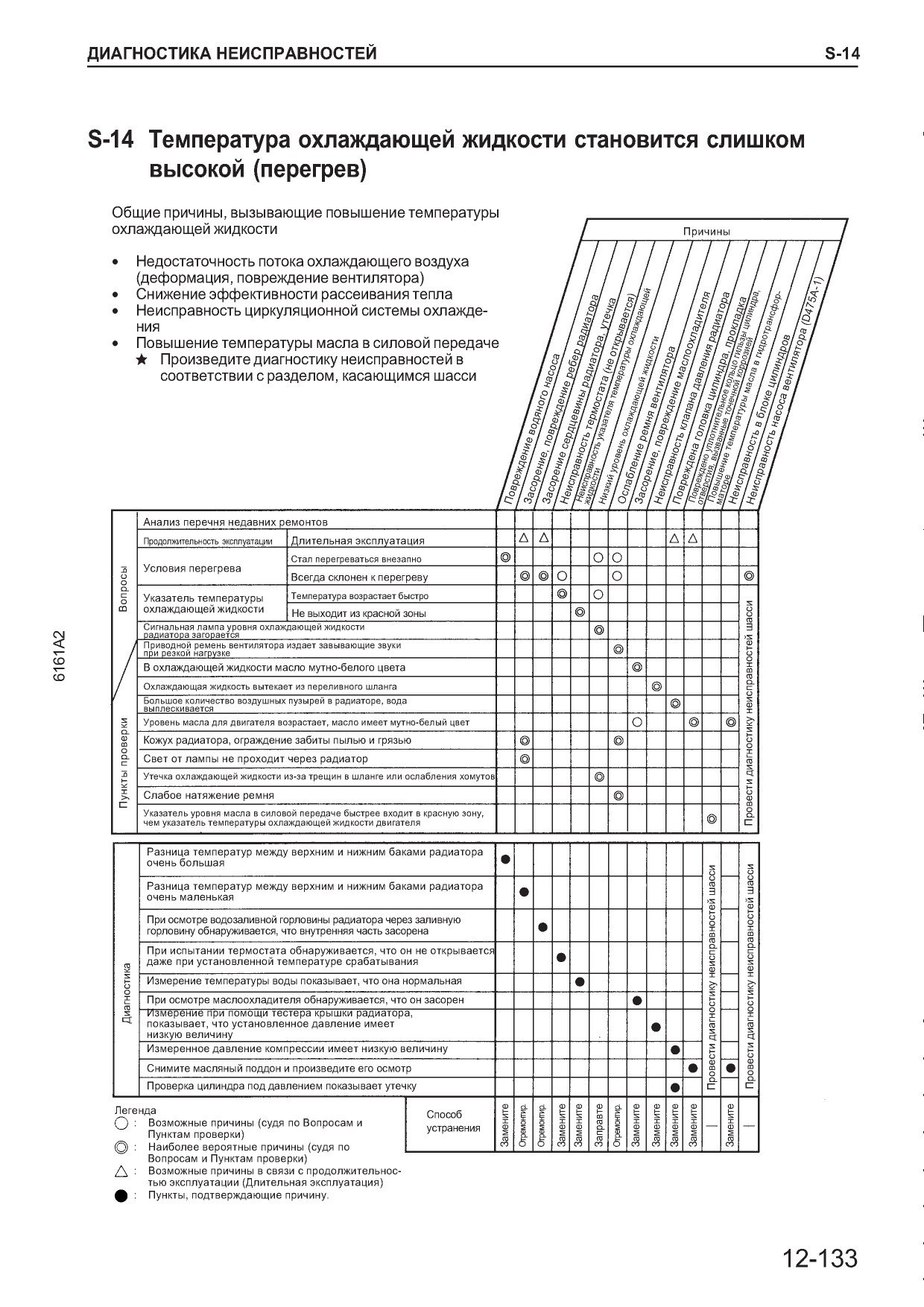

S-14 Температура охлаждающей жидкости становится слишком высокой (перегрев)....................12-133

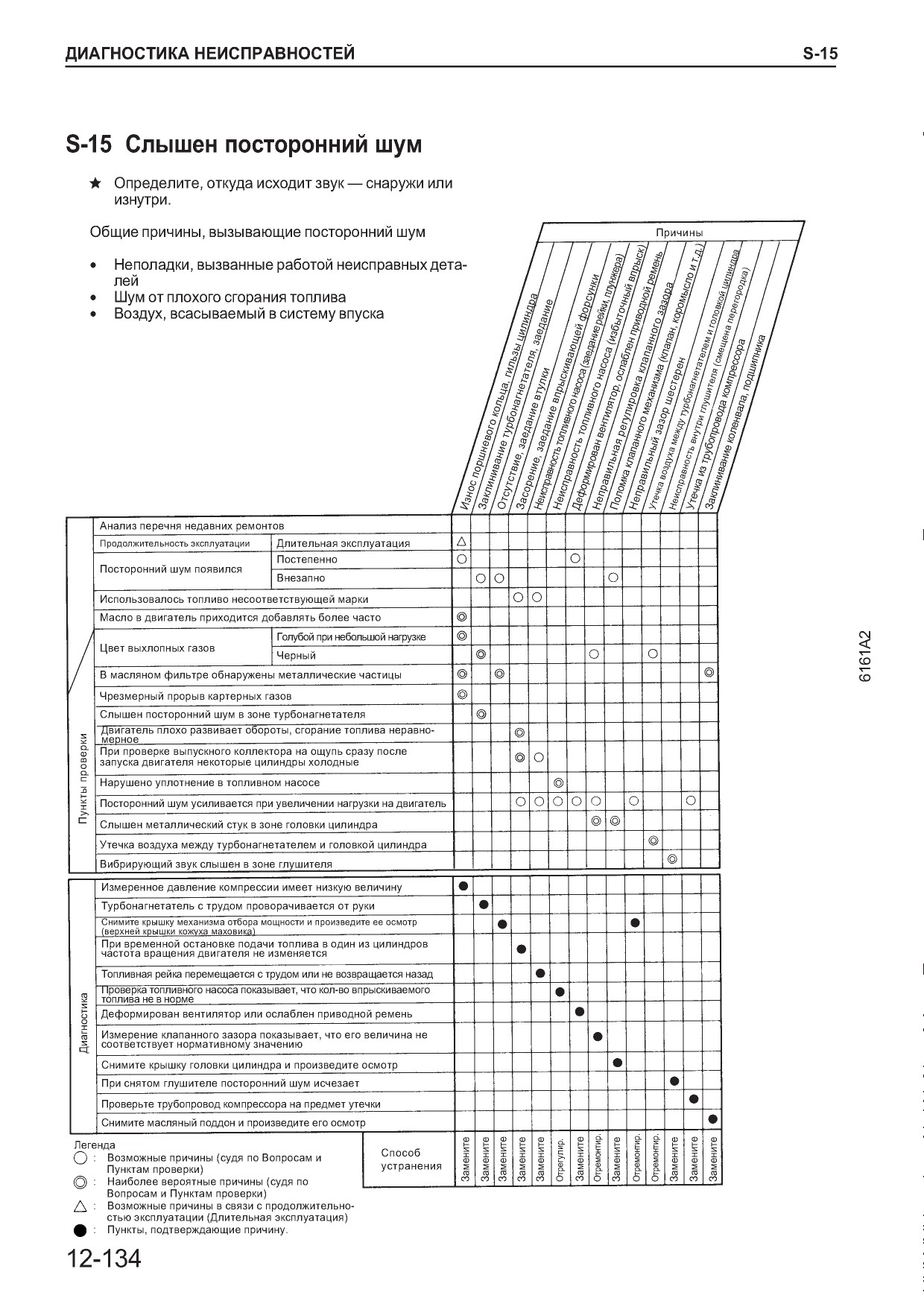

S-15 Слышен посторонний шум......................................................................................................12-134

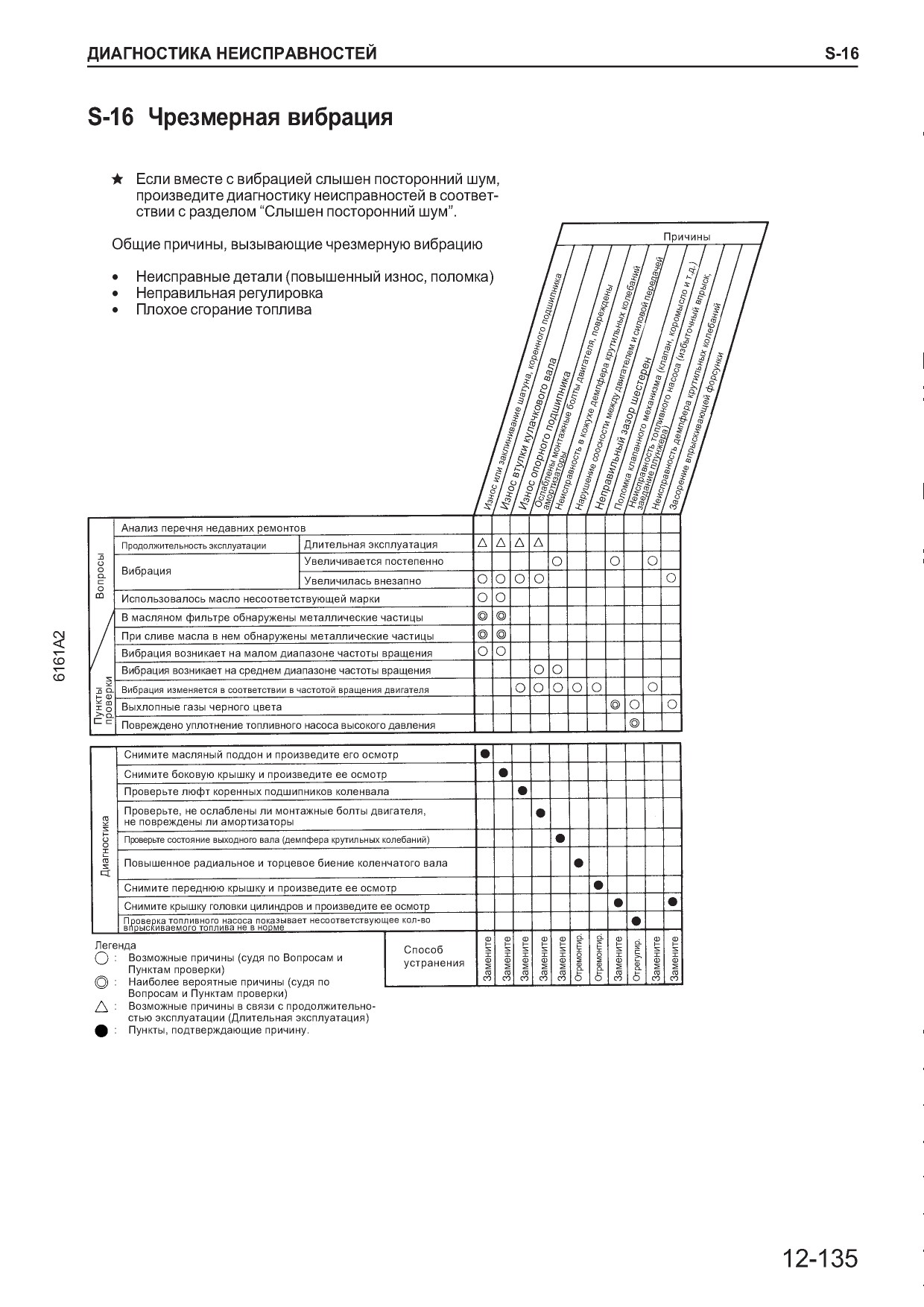

S-16 Чрезмерная вибрация.............................................................................................................12-135

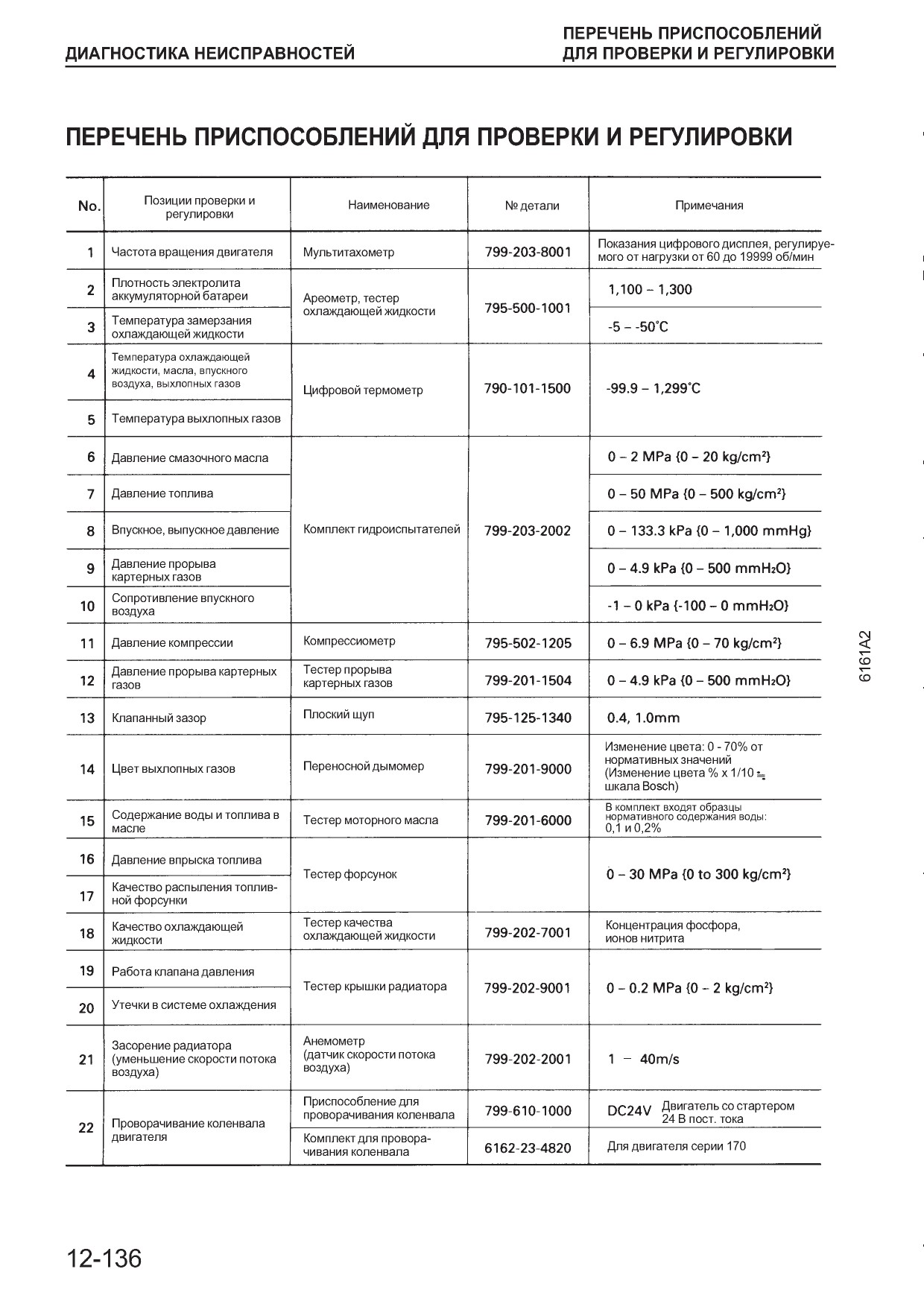

Перечень приспособлений для проверки и регулировки..................................................................12-136

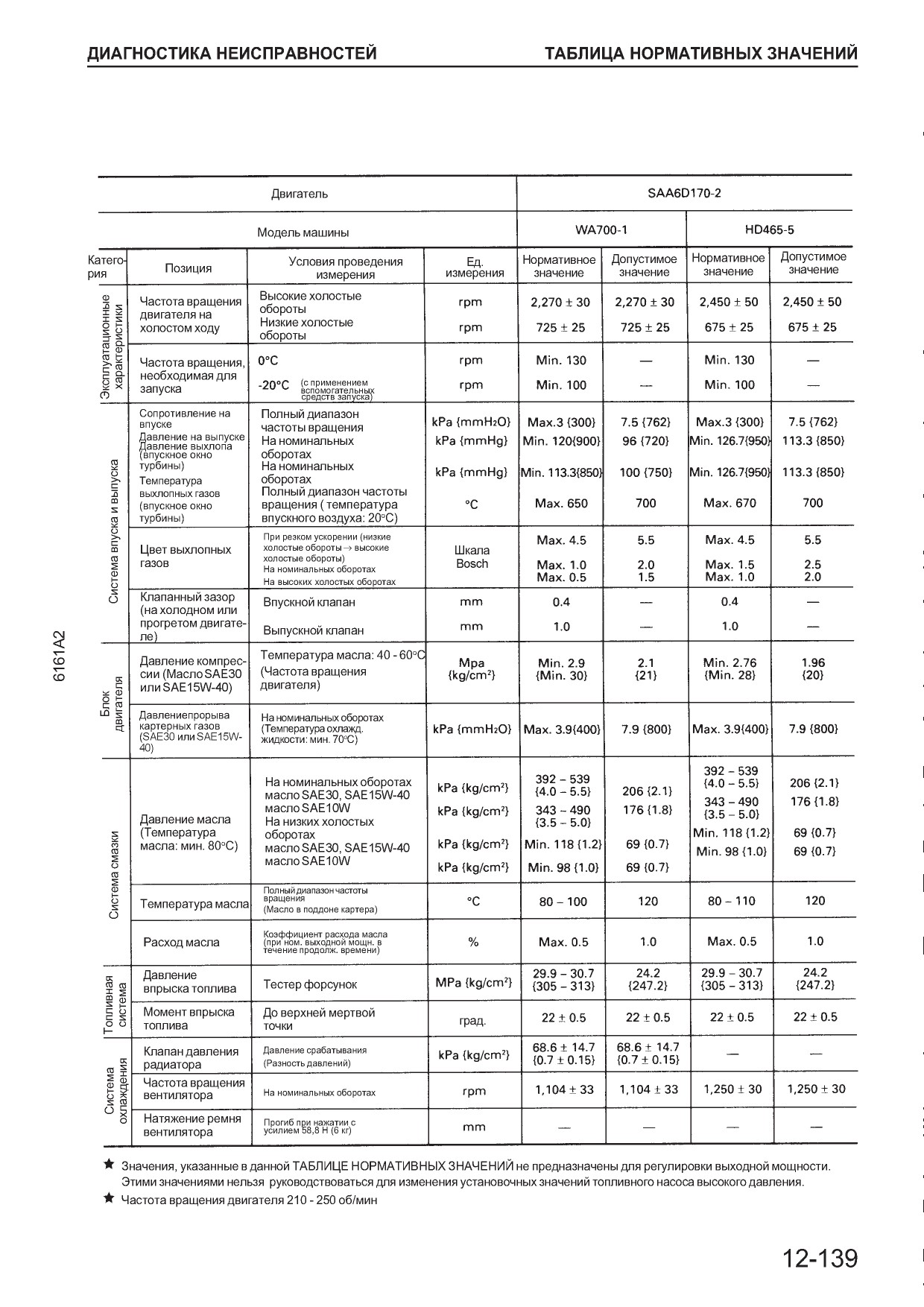

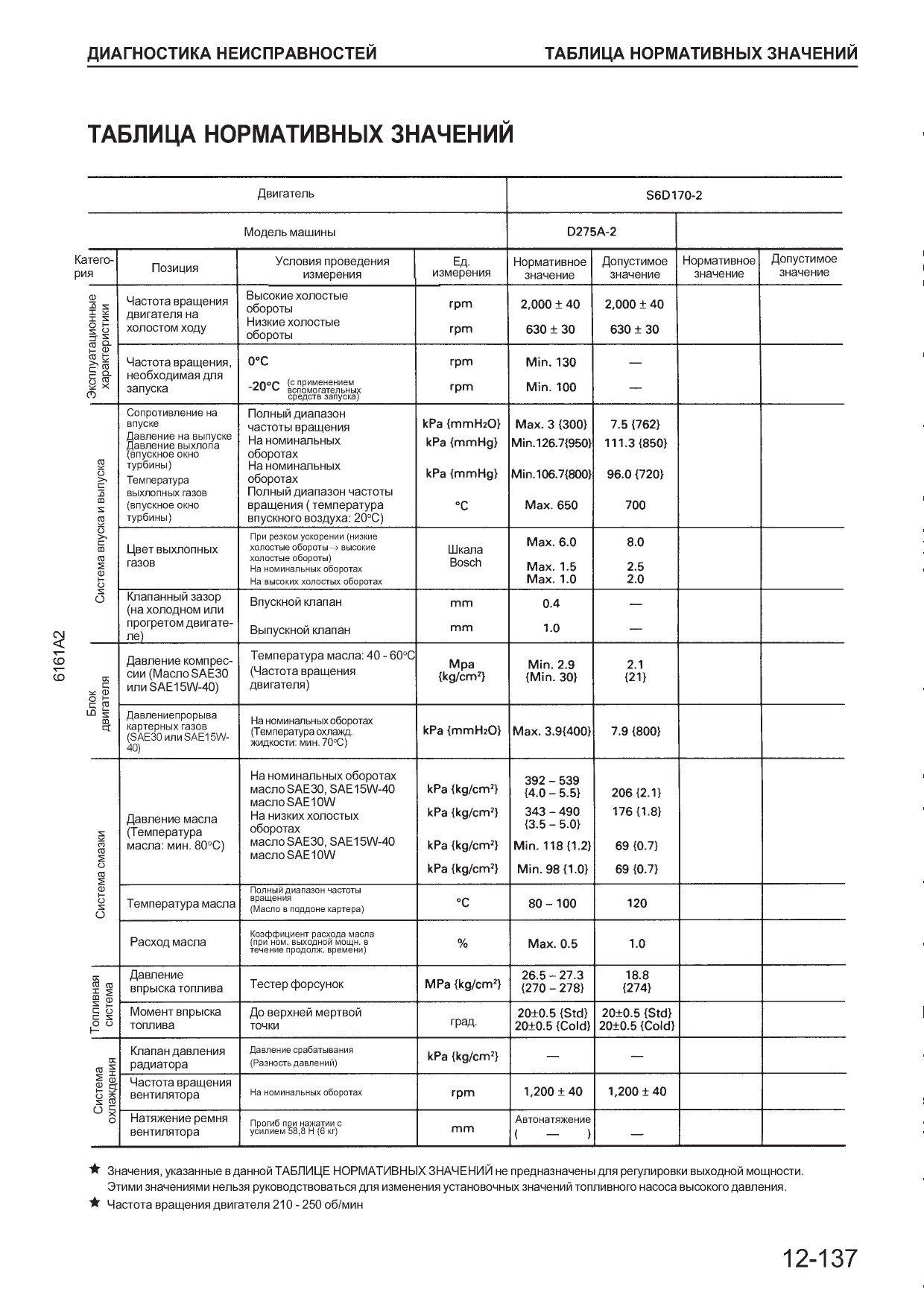

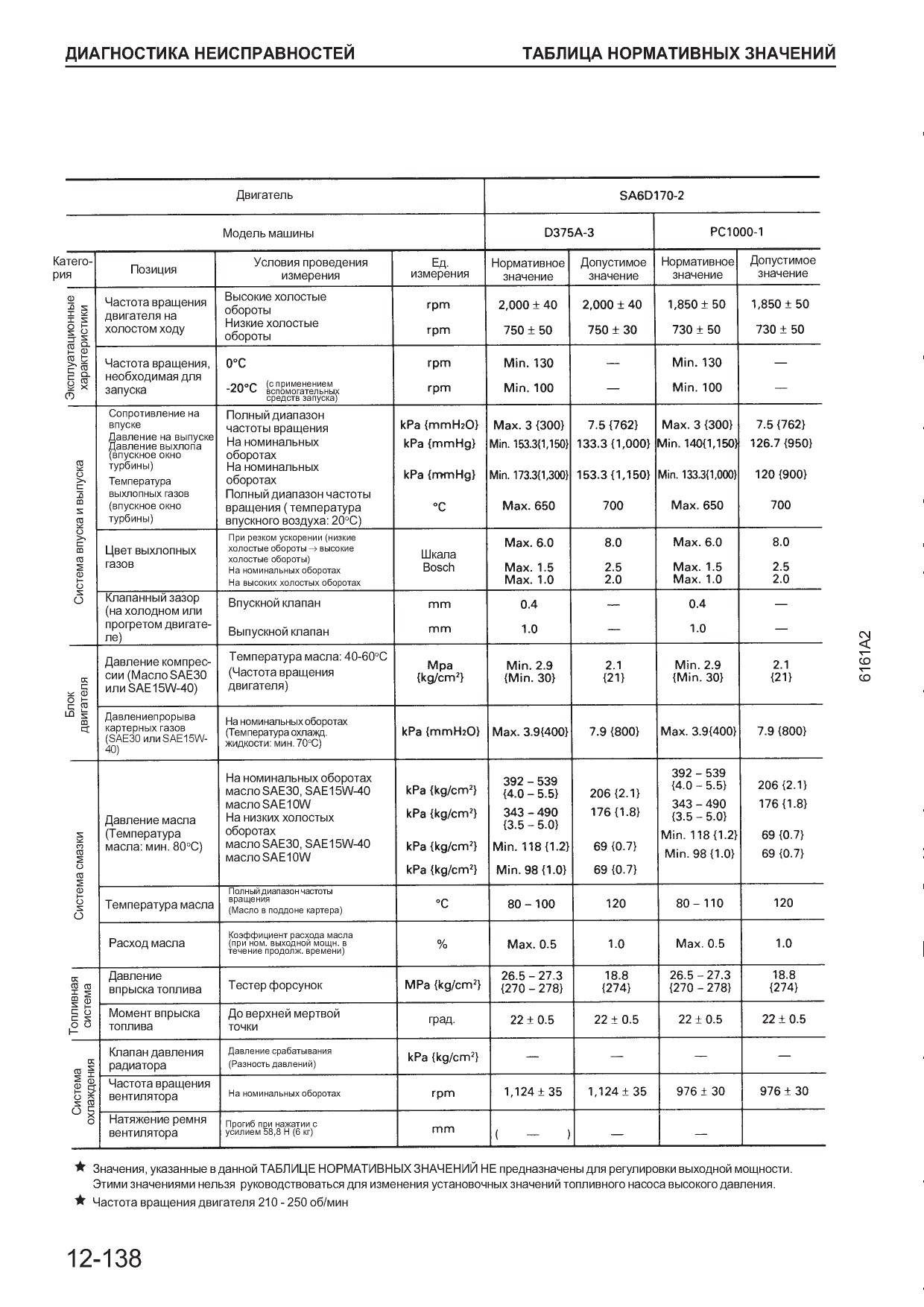

Таблица нормативных значений ........................................................................................................ 12-137

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ

Перед выполнением проверки, регулировки или диагностики остановите машину на ровной поверхности, установите предохранительные стопорные пальцы, заблокируйте колеса и включите стояночный тормоз.

I При проведении работ с двумя или с большим числом рабочих строго придерживайтесь оговоренных сигналов и не позволяйте никому из посторонних приближаться к машине.

Если для проверки уровня воды открыть крышку радиатора при горшем двигателе, то горячая вода может выплеснуться наружу и привести к ожогам, поэтому подождите до тех пор, пока двигатель охладится, прежде чем приступать к проверке уровня воды.

Проявляйте особую осторожность с тем, чтобы не прикоснуться к каким-либо горячим деталям.

Проявляйте особую осторожность с тем, чтобы не задеть вентилятор или какие-либо другие вращающиеся

детали,

к При снятии пробки или крышки в таком месте, где они находятся под давлением масла, воды или воздуха, всегда прежде всего спустите внутреннее давление. Прежде чем приступить к выполнению проверки, регулировки или диагностики неисправностей, надежно установите измерительное оборудование.

• Как пользоваться таблицами нормативных значений и таблицами диагностики неисправностей

При использовании таблиц нормативных значений в ходе процедур проверки, регулировки или диагностики необходимо быть внимательными в отношении следующих моментов.

1. Нормативные значения для новых машин в таблицах нормативных значений являются справочными величинами стандартов для новых машин и машин, отправляемых с завода. Их следует использовать в качестве значений для оценки износа во время эксплуатации или в качестве заданных значений при выполнении ремонта.

2. Нормативные значения для оценки неисправностей в таблицах нормативных значений являются величинами, основывающимися на результатах различных испытаний, и стандартами для машин, отправляемых с завода. При оценке неисправностей используйте эти величины для справки наряду с перечнем предыдущих ремонтов и эксплуатации машины.

3. Не применяйте данную таблицу нормативных значений е качестве основы для предъявления рекламаций.

МОМЕНТЫ, О КОТОРЫХ НУЖНО ПОМНИТЬ ПРИ ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ

Диагностика неисправностей означает установление основной причины неисправности, быстрое выполнение ремонтных работ и предотвращение повторного возникновения этой неисправности.

Конечно, при проведении диагностики неисправностей важным моментом является понимание устройства и работы машины. Однако самый короткий путь к эффективной диагностике - использование изложенных оператором проблем как руководства в поиске и установлении причины неисправности.
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
1. При проведении диагностики неисправностей не спешите разбирать машину просто потому, что она неисправна.

Если немедленно приступать к разборке узлов при возникновении любой неполадки только потому, что имеется неисправность, то:

• Происходит разборка и снятие деталей, которые не имеют никакого отношения к возникновению данной неисправности, или снимают другие детали, которые можно было и не снимать.

• Становится затруднительным определить источник отказа.

При этом происходит не только ненужная трата рабочего времени, запчастей или масел и смазки, но и подрывается доверие пользователя и оператора.

По этой причине диагностику неисправностей необходимо произвести на основе досконального предварительного обследования и в соответствии с установленной последовательностью процедур.

2. Вопросы, которые надлежит задавать пользователю или оператору

1) Не проявились ли какие-либо другие неполадки наряду с той из них, о которой он сообщает?

2) Не было ли замечено в поведении машины каких-либо странностей перед тем, как возникла неполадка?

3) Произошел ли отказ неожиданно, или наблюдались какие-либо затруднения при эксплуатации машины до того?

4) При каких условиях произошел данный отказ?

5) Не производились ли какие-либо ремонтные работы перед тем, как произошел данный отказ?

6) Случались ли такие неполадки раньше?

3. Проверки, которые необходимо выполнить перед началом диагностики неисправностей

1) Проверьте уровень масла.

2) Проверьте, нет ли видимых утечек масла из трубопроводов или гидравлического оборудования.

3) Проверьте ход рычагов управления.

4) Прочие проверки в рамках технического обслуживания могут быть выполнены визуально, поэтому проведите те из проверок, которые считаете необходимыми.

4. Подтверждение наличия отказа

Убедитесь лично в том, до какой степени выражена неполадка, и примите решение о том, считать ли ее действительно отказом или она может быть отнесена на счет проблем в обращении с машиной или в ее эксплуатации.

* При запуске машины в целях проявления признаков отыскиваемой неполадки примите меры к тому, чтобы не допустить усугубления проблемы.

5. Диагностика неисправностей

Используйте результаты опроса оператора и осмотра в соответствии с пунктами 2 - 4 для сужения объема диагностики неисправностей, стараясь более точно установить место возникновения данной неисправности, затем выполните процедуру поиска в соответствии со схемой диагностики.

* Основная процедура диагностики неисправностей заключается в следующем.

1) Начните с простых моментов.

2) Начните с наиболее вероятных моментов.

3) Исследуйте также другие связанные детали.

6. Основные меры по устранению главной причины неисправности

Если устранена данная неисправность, а не ее причина, то такая же неполадка может возникнуть вновь.

Во избежание этого необходимо изучить, почему возникла неполадка, затем устранить ее основную причину.

6161А2

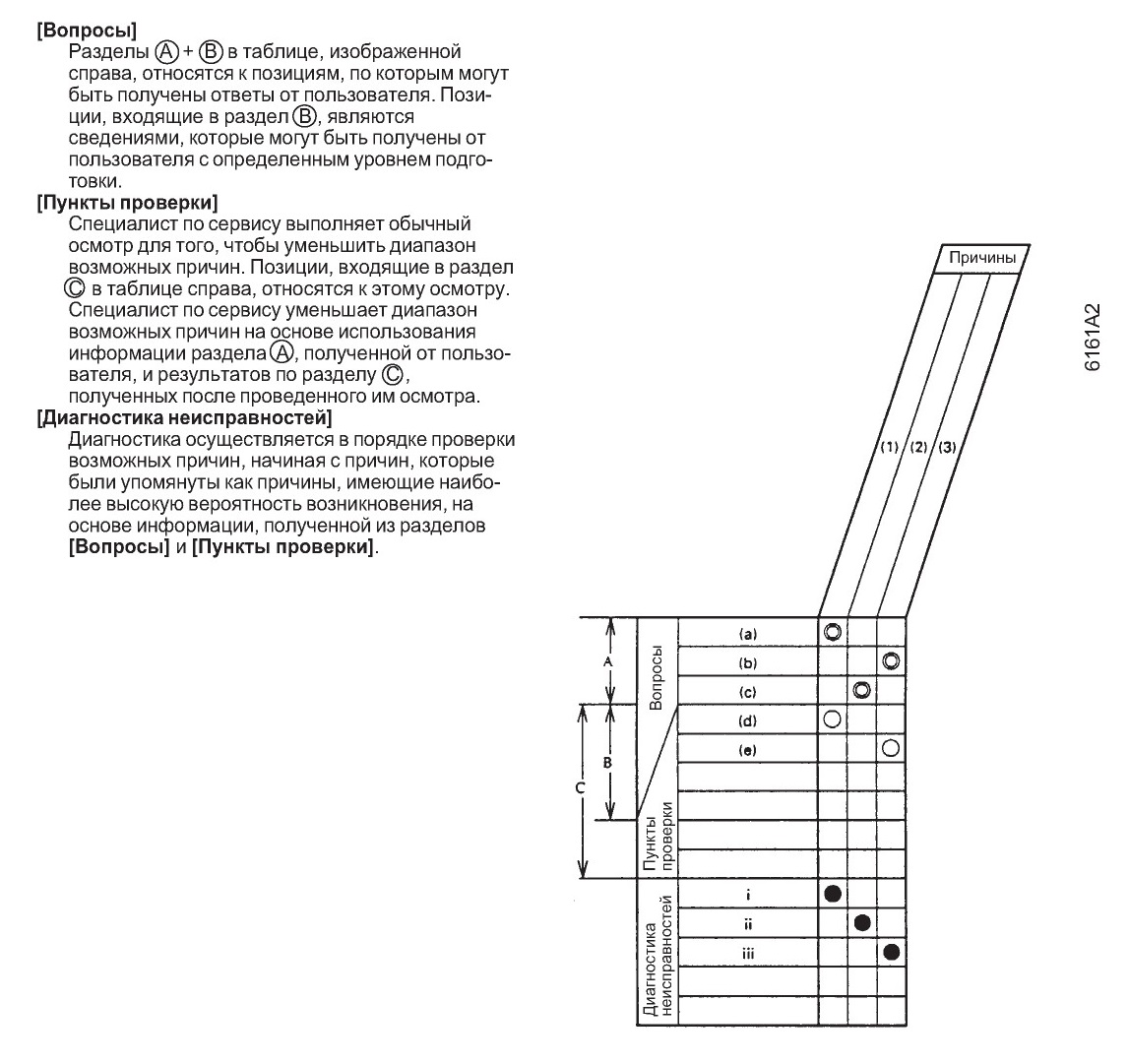

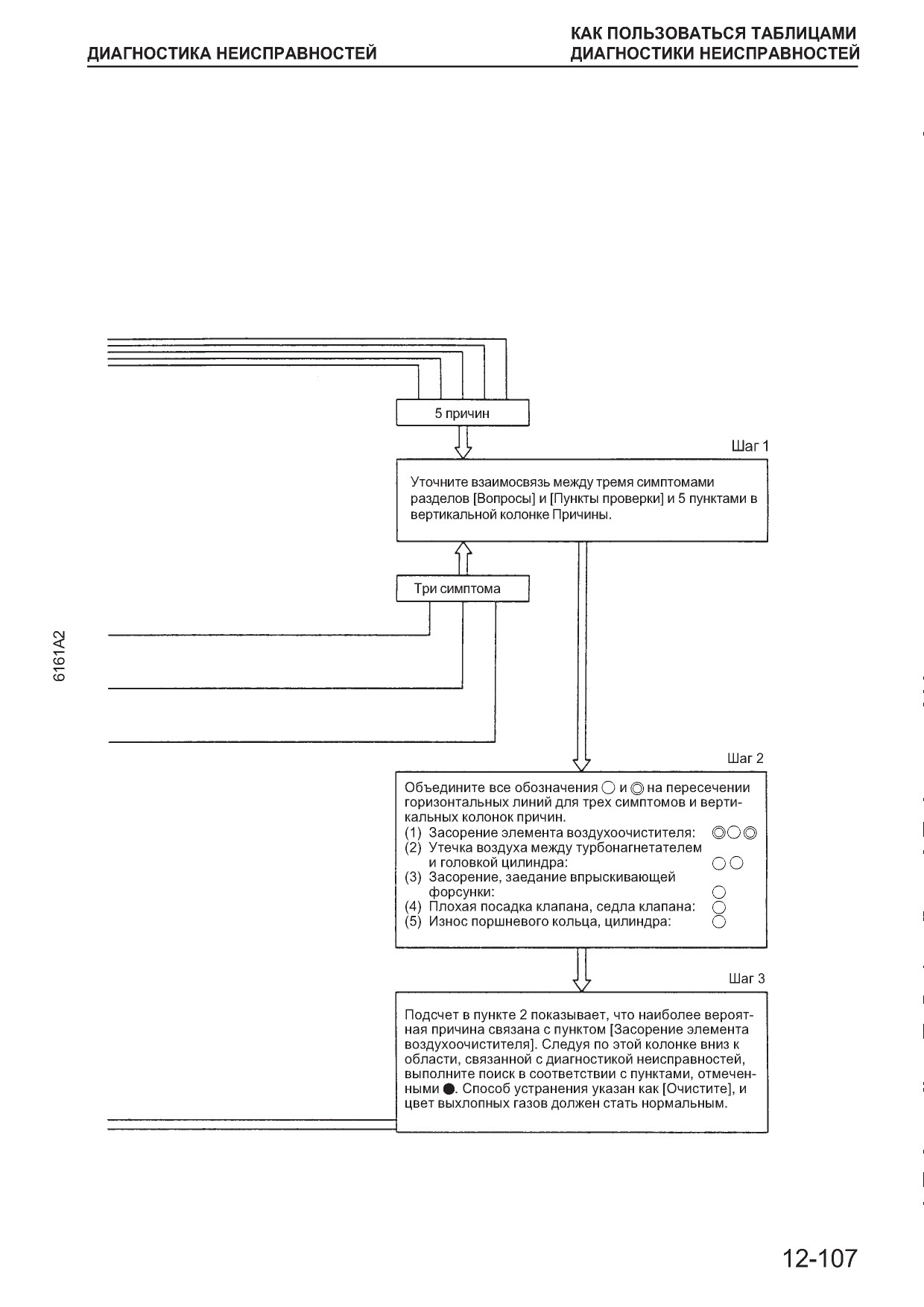

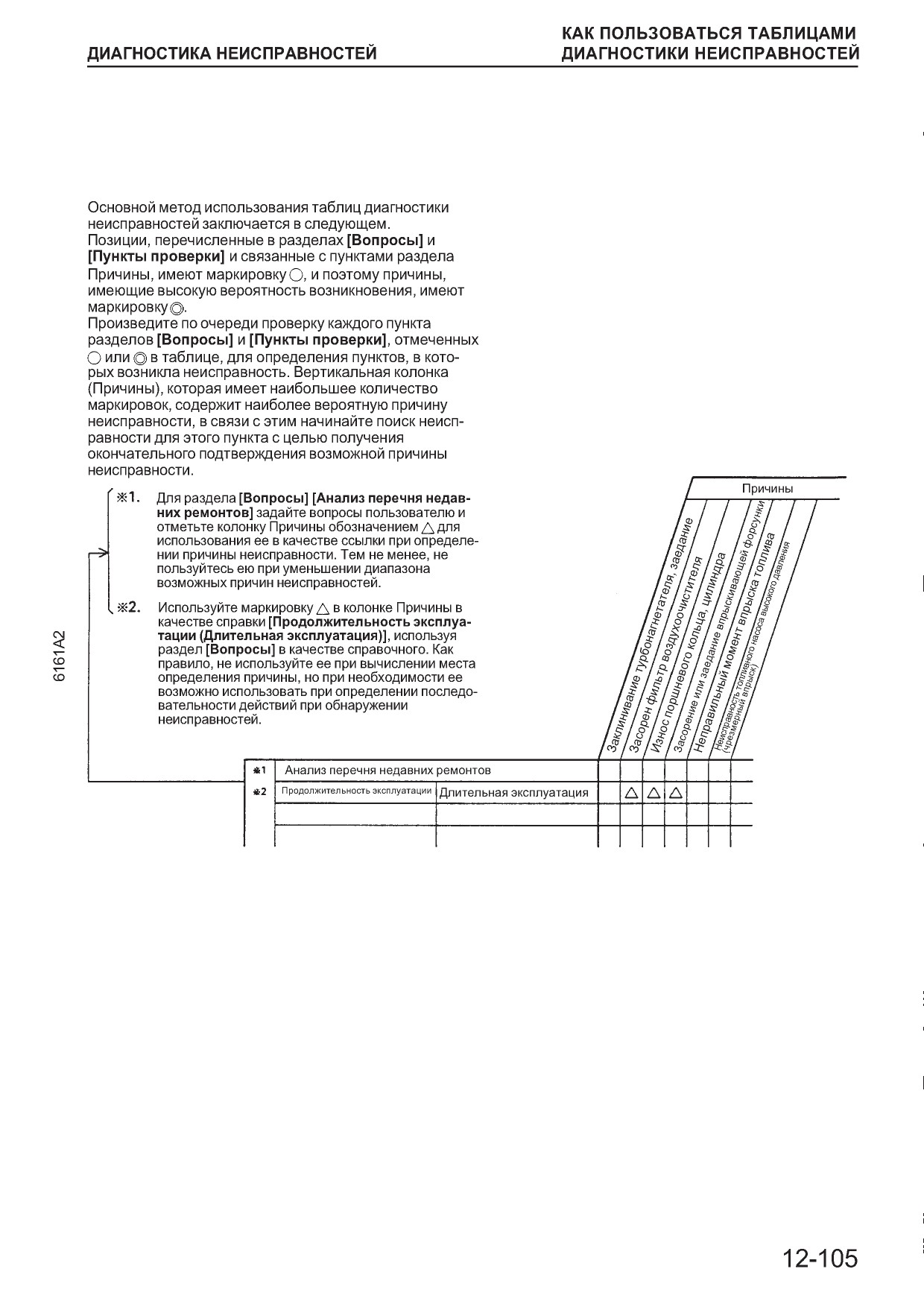

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦАМИ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
Таблица диагностики неисправностей подразделена на три раздела: вопросы, пункты проверки и диагностика неисправностей. Разделы «вопросы» и «пункты проверки» нужны для того, чтобы выявить наиболее вероятные неисправности, которые можно установить по признакам или путем обычного осмотра без использования специальных инструментов.

После этого применяются специальные инструменты или производится углубленный осмотр, чтобы проверить самые вероятные причины и сделать окончательные выводы.
