Komatsu дизельный двигатель серии 6D170-2. Заводская инструкция - часть 2

II УСТРОЙСТВО И РАБОТА
СИСТЕМА ВПУСКА И ВЫПУСКА

Воздухоочиститель......................................11- 2

Турбонагнетатель.........................................11- 4

Последующий охладитель..........................11- 5

ДВИГАТЕЛЬ

Головка блока цилиндров............................11- 8

Клапанный механизм...................................11-10

Блок цилиндров............................................11-12

Кривошипно-шатунный механизм..............11-14

Шестеренный механизм..............................11-16

Маховик и кожух маховика..........................11-18

СИСТЕМА СМАЗКИ

Схема системы смазки................................11-19

Масляный насос...........................................11-20

Масляный фильтр и

предохранительный клапан..................11-21

Маслоохладитель........................................11-22

Разгрузочный клапан масляного насоса .... 11-23

Перепускной клапан маслоохладителя......11-23

Клапан охлаждения поршня........................11-24

ТОПЛИВНАЯ СИСТЕМА

Схема топливной системы..........................11-25

Топливный насос высокого давления.........11- 28

Питательный насос......................................11-32

Регулятор топливной рейки топливного

насоса высокого давления....................11- 34

Топливная форсунка....................................11-35

Привод топливного насоса высокого

давления................................................11-36

Топливный фильтр.......................................11-38

Вспомогательные средства запуска...........11-39

Соленоид отсечки топлива..........................11-40

Мотор остановки двигателя.........................11-42
СИСТЕМА ОХЛАЖДЕНИЯ

Схема системы охлаждения........................11-47

Водяной насос..............................................11-48

Вентилятор радиатора.................................11- 49

Предохранитель от коррозии......................11-56

Термостат.....................................................11-57

ПРИНАДЛЕЖНОСТИ

Детали крепления воздушного

компрессора...........................................11-58

Сжатый фреон..............................................11- 60

Воздушный компрессор...............................11- 62

Устройство торможения

дросселированием выхлопа.................11-64

ЭЛЕКТРООБОРУДОВАНИЕ

Генератор.....................................................11-66

Стартер.........................................................11-68

★ Иллюстрации, приведенные в разделе “УСТРОЙСТВО И РАБОТА”, являются наглядным материалом общего характера. В зависимости от модели машины конкретные компоненты двигателя могут отличаться от тех, которые изображены на иллюстрациях.

СИСТЕМА ВПУСКА И ВЫПУСКА

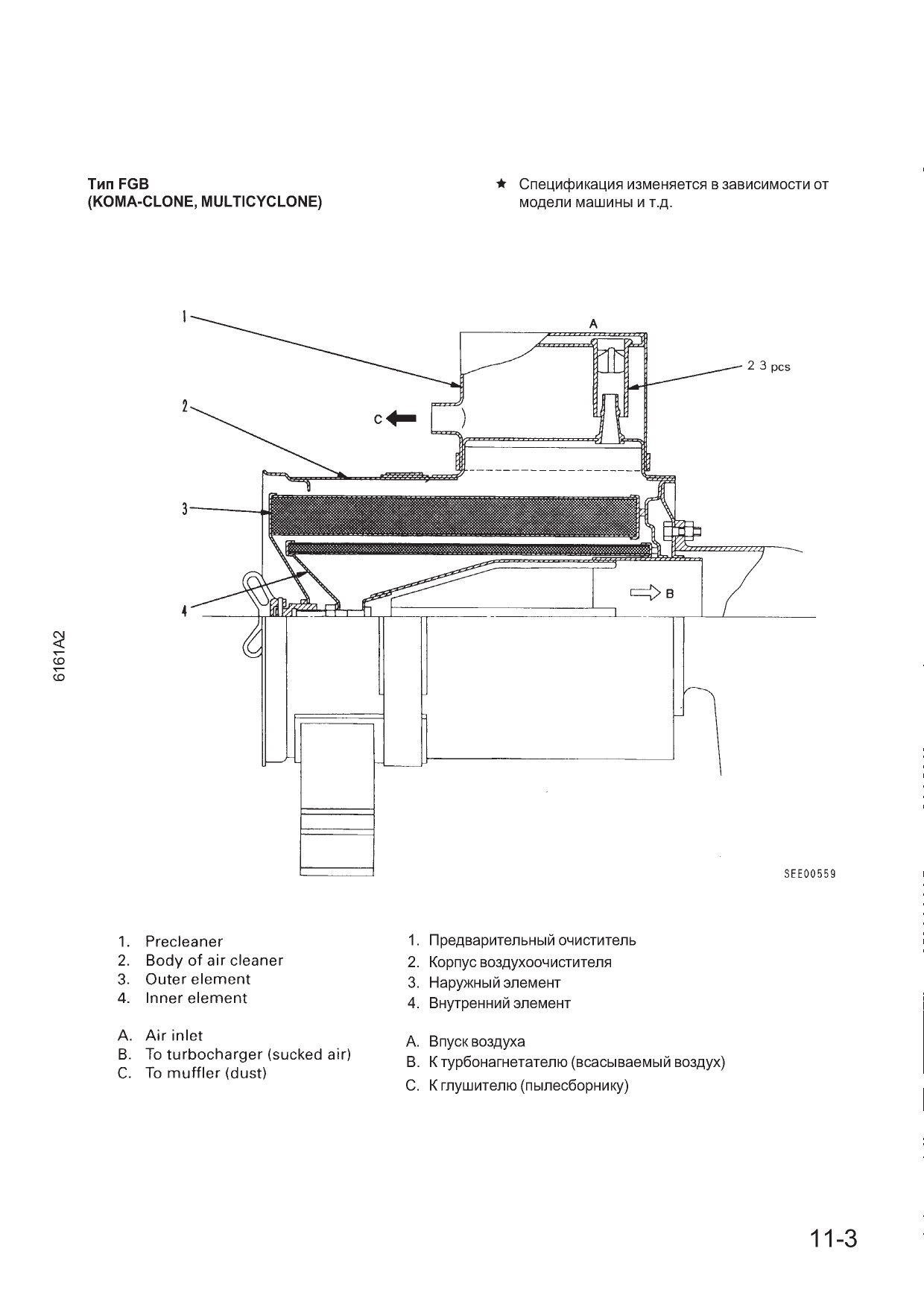

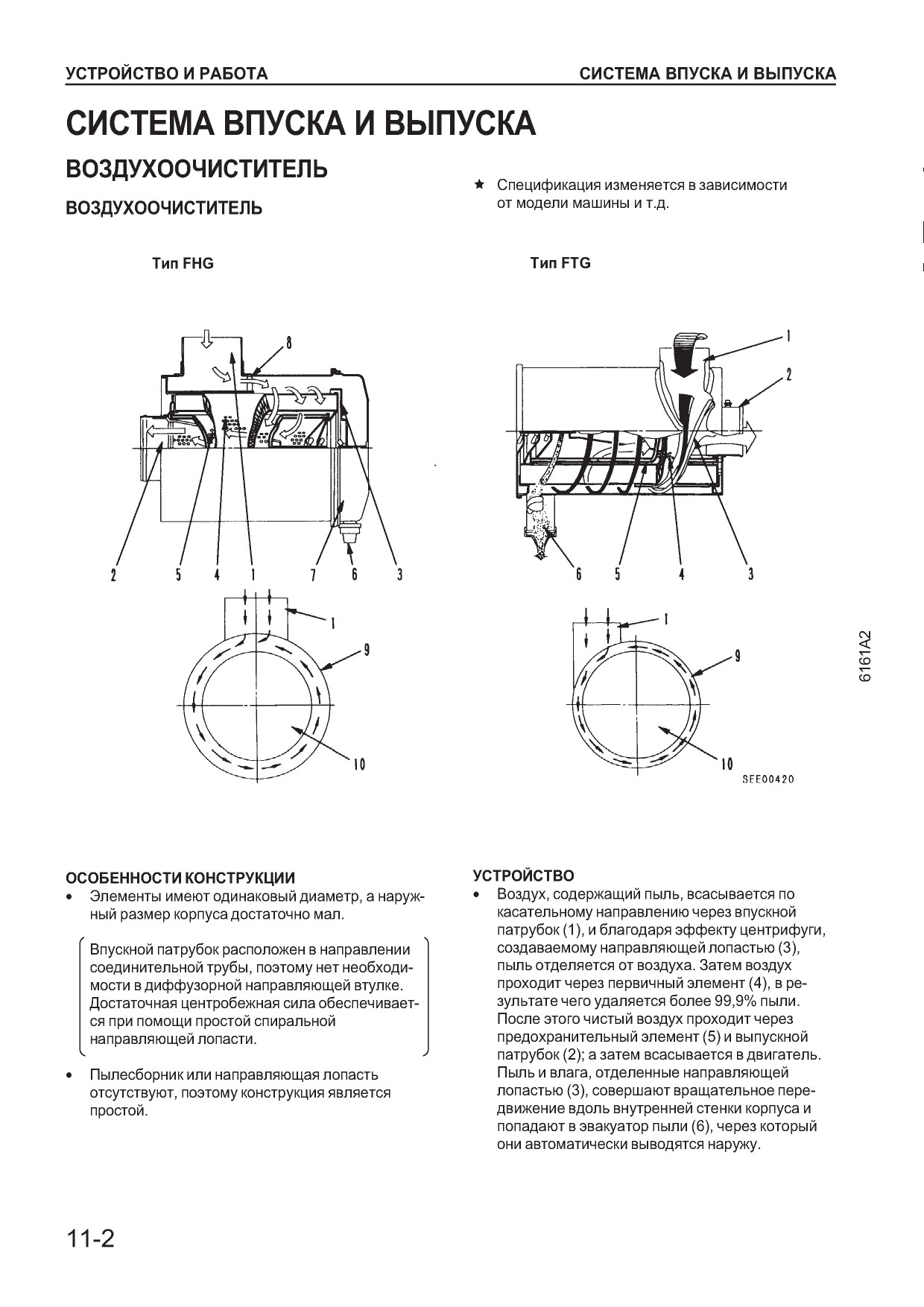

ВОЗДУХООЧИСТИТЕЛЬ

★ Спецификация изменяется 8 зависимости ВОЗДУХООЧИСТИТЕЛЬ

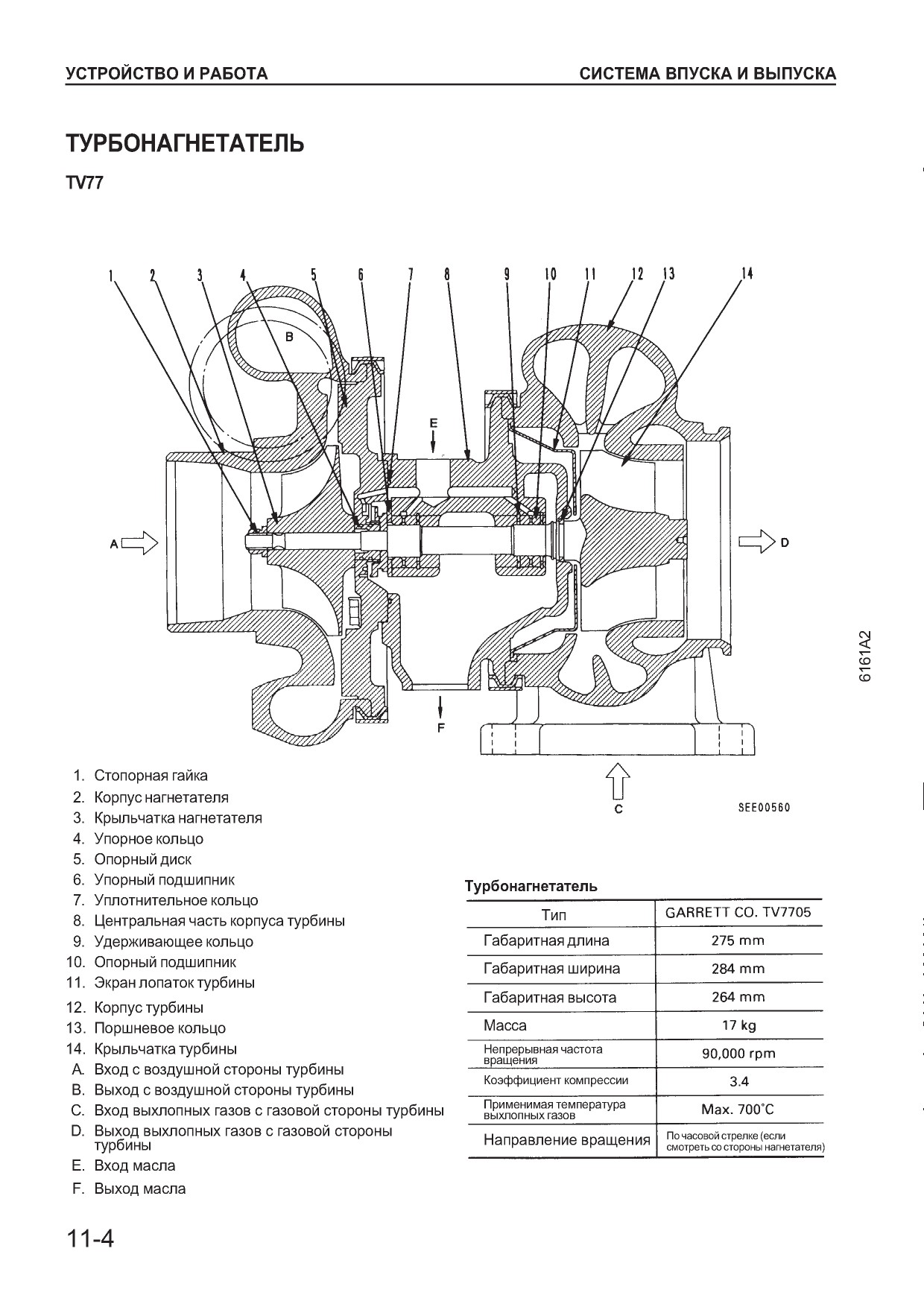

ТУРБОНАГНЕТАТЕЛЬ

1. Стопорная гайка

2. Корпус нагнетателя

3. Крыльчатка нагнетателя

4. Упорное кольцо

5. Опорный диск

6. Упорный подшипник

7. Уплотнительное кольцо

8. Центральная часть корпуса турбины

9. Удерживающее кольцо

10. Опорный подшипник

11. Экран лопаток турбины

12. Корпус турбины

13. Поршневое кольцо

14. Крыльчатка турбины

A. Вход с воздушной стороны турбины

B. Выход с воздушной стороны турбины

C. Вход выхлопных газов с газовой стороны турбины

D. Выход выхлопных газов с газовой стороны турбины

E. Вход масла

F. Выход масла

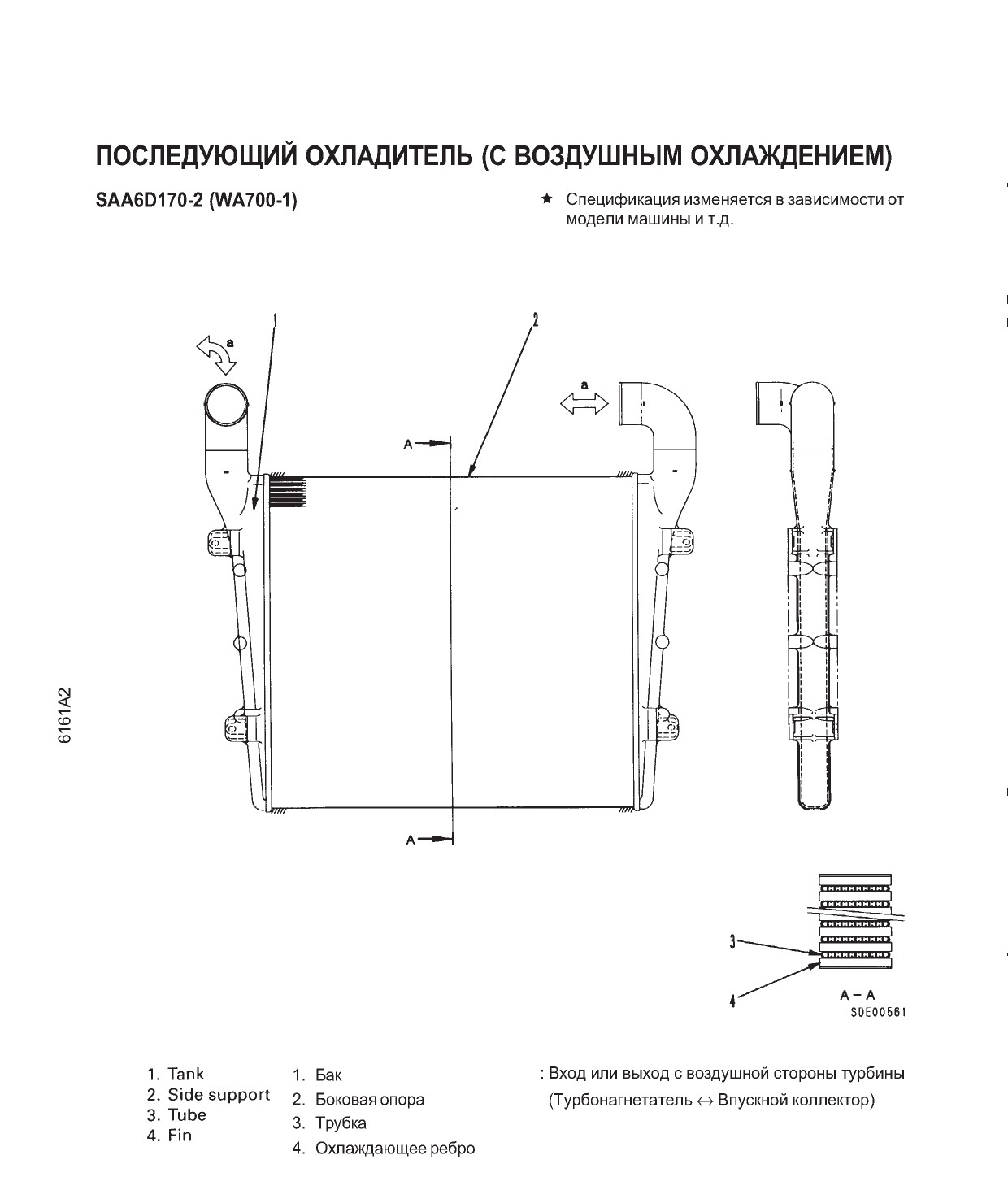

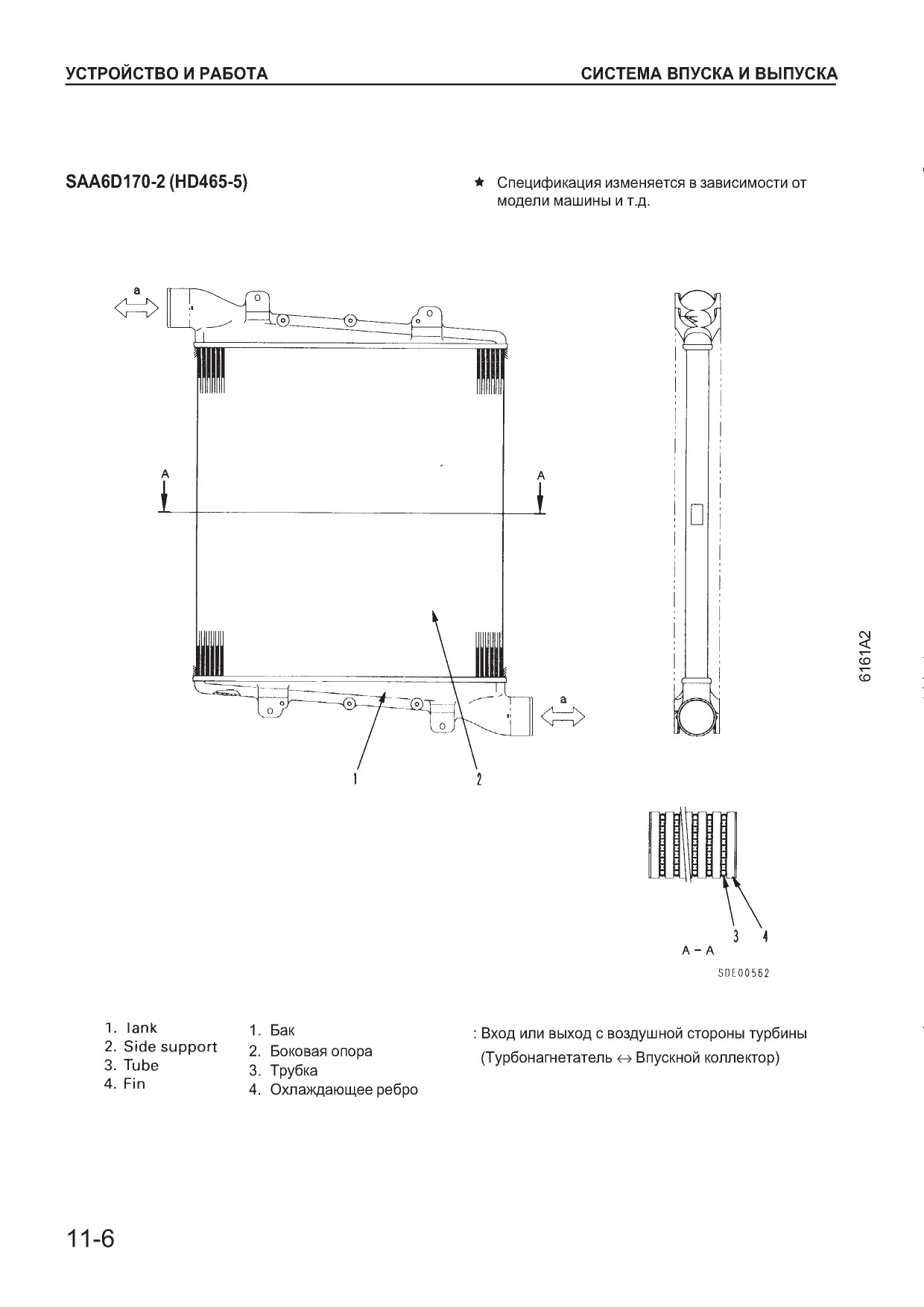

ПОСЛЕДУЮЩИЙ ОХЛАДИТЕЛЬ (С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ)
SAA6D170-2 (WA700-1)

ДВИГАТЕЛЬ

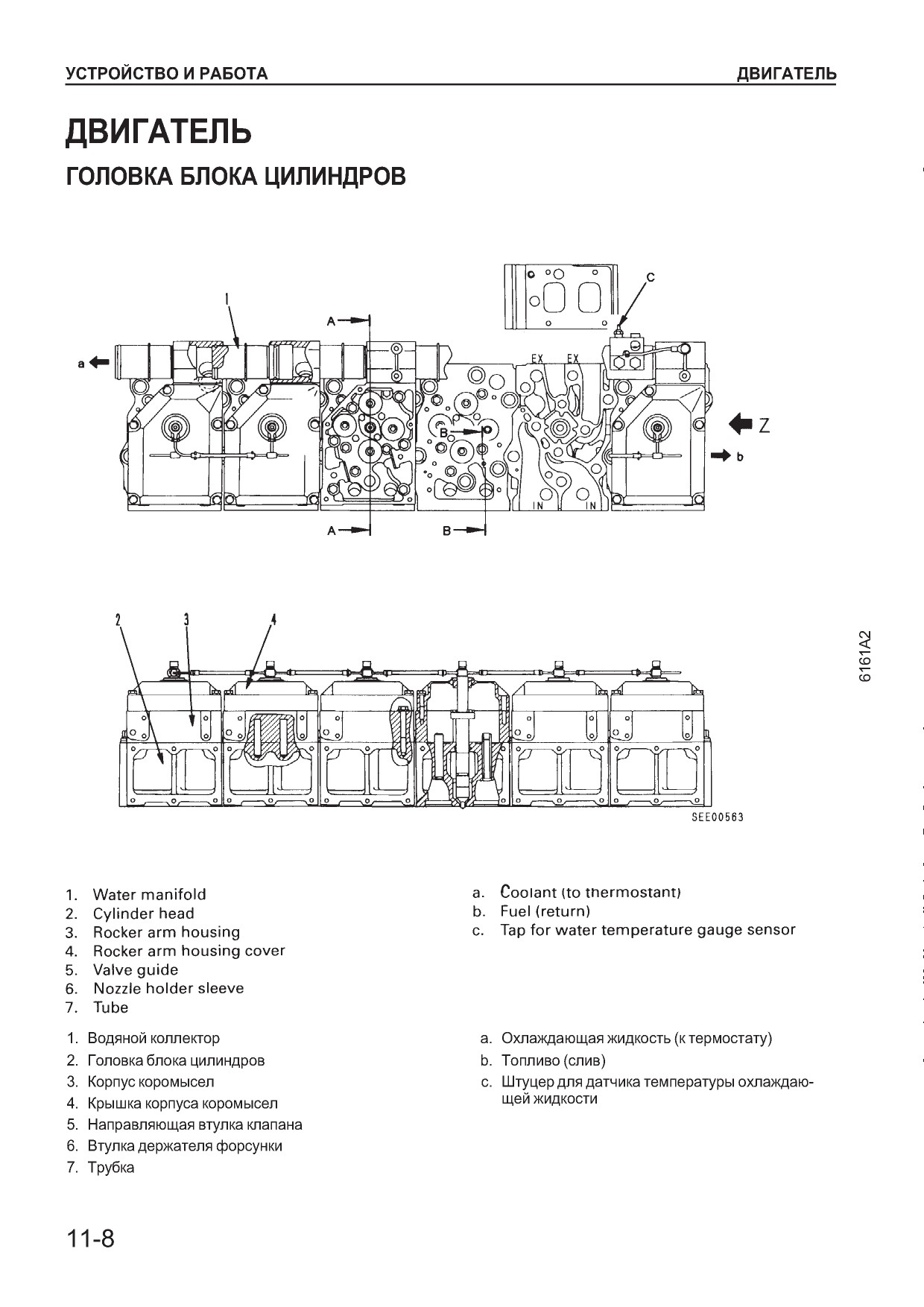

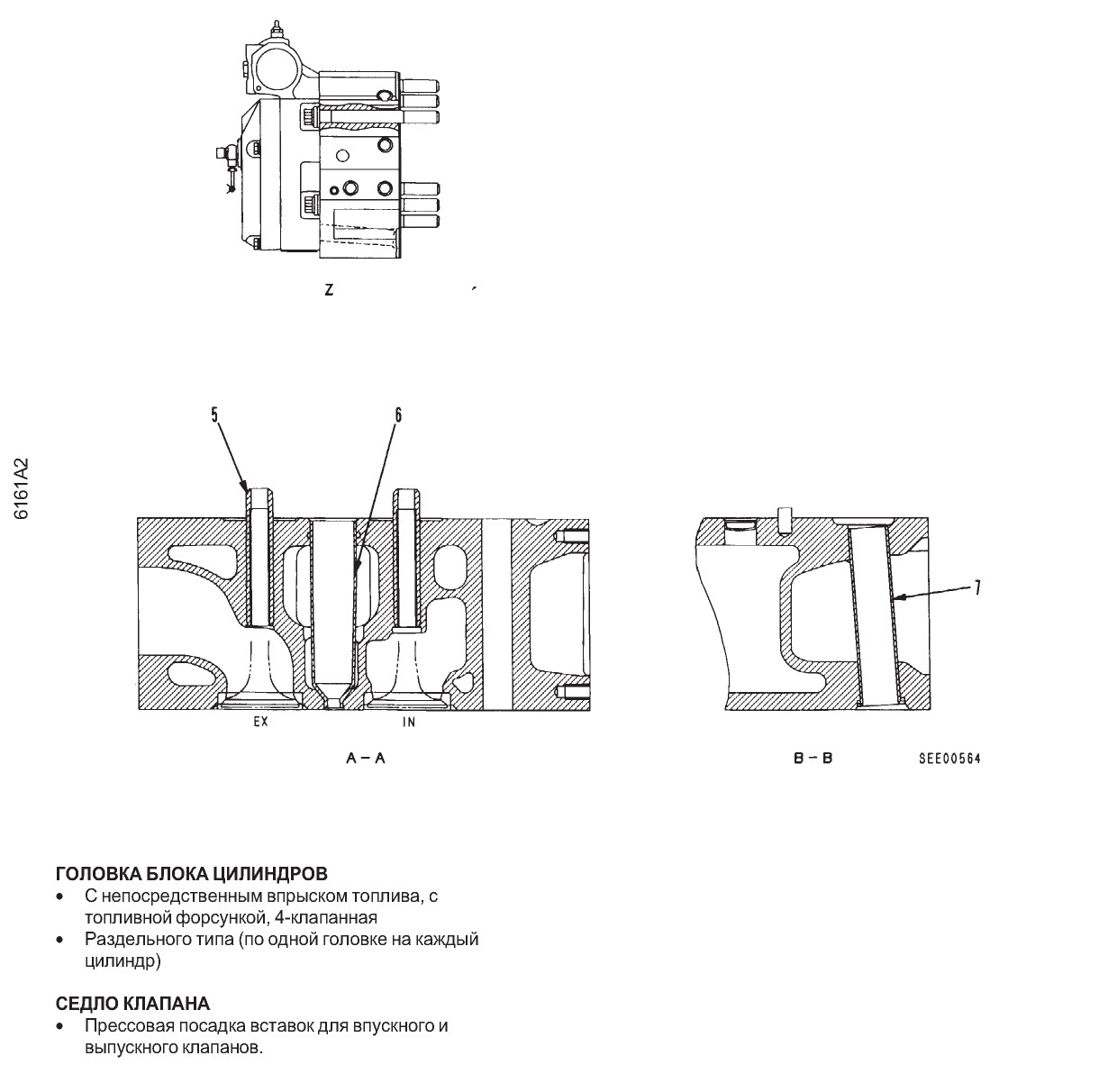

ГОЛОВКА БЛОКА ЦИЛИНДРОВ

1. Water manifold

2. Cylinder head

3. Rocker arm housing

4. Rocker arm housing cover

5. Valve guide

6. Nozzle holder sleeve

7. Tube

1. Водяной коллектор

2. Головка блока цилиндров

3. Корпус коромысел

4. Крышка корпуса коромысел

5. Направляющая втулка клапана

6. Втулка держателя форсунки

7. Трубка

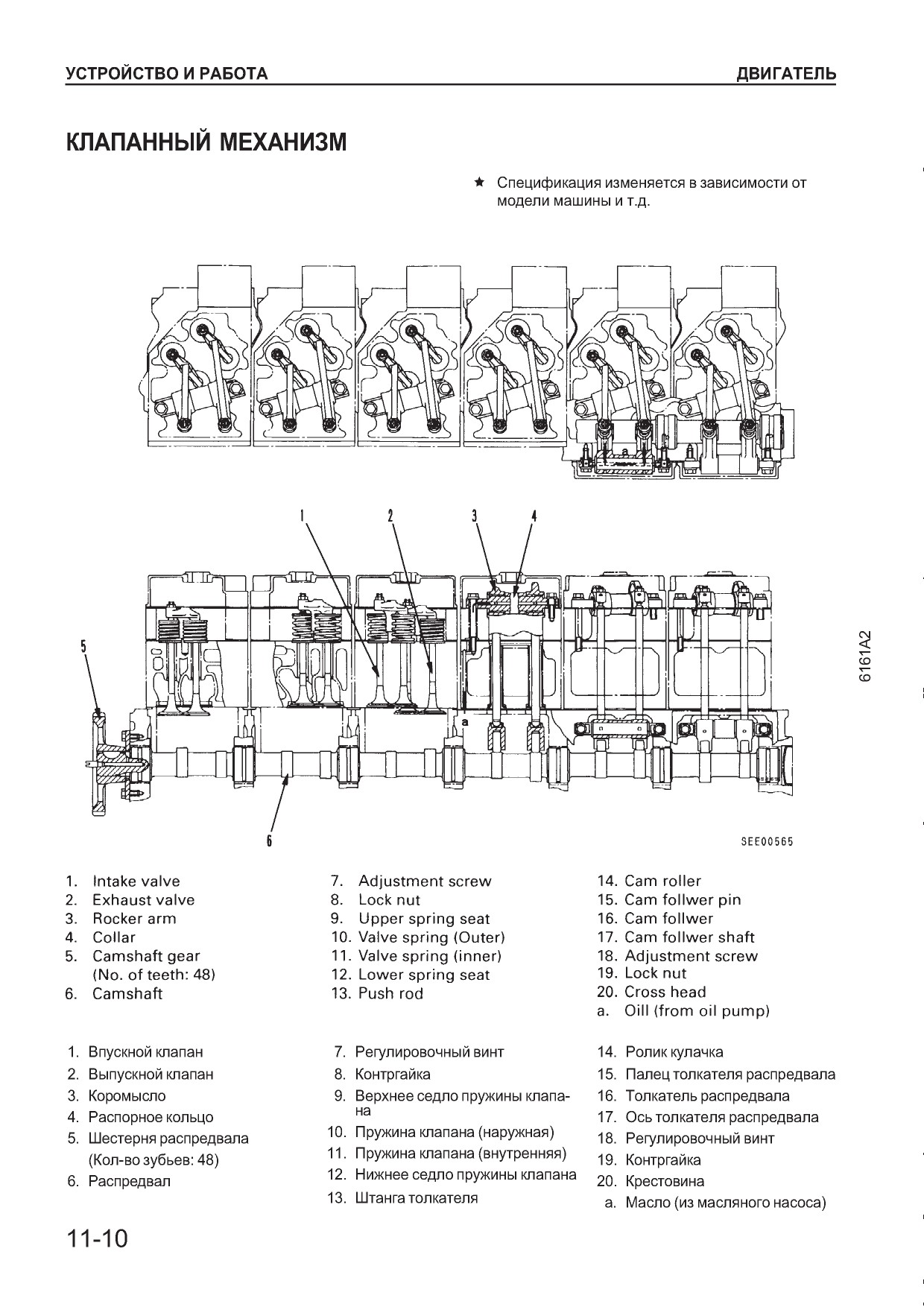

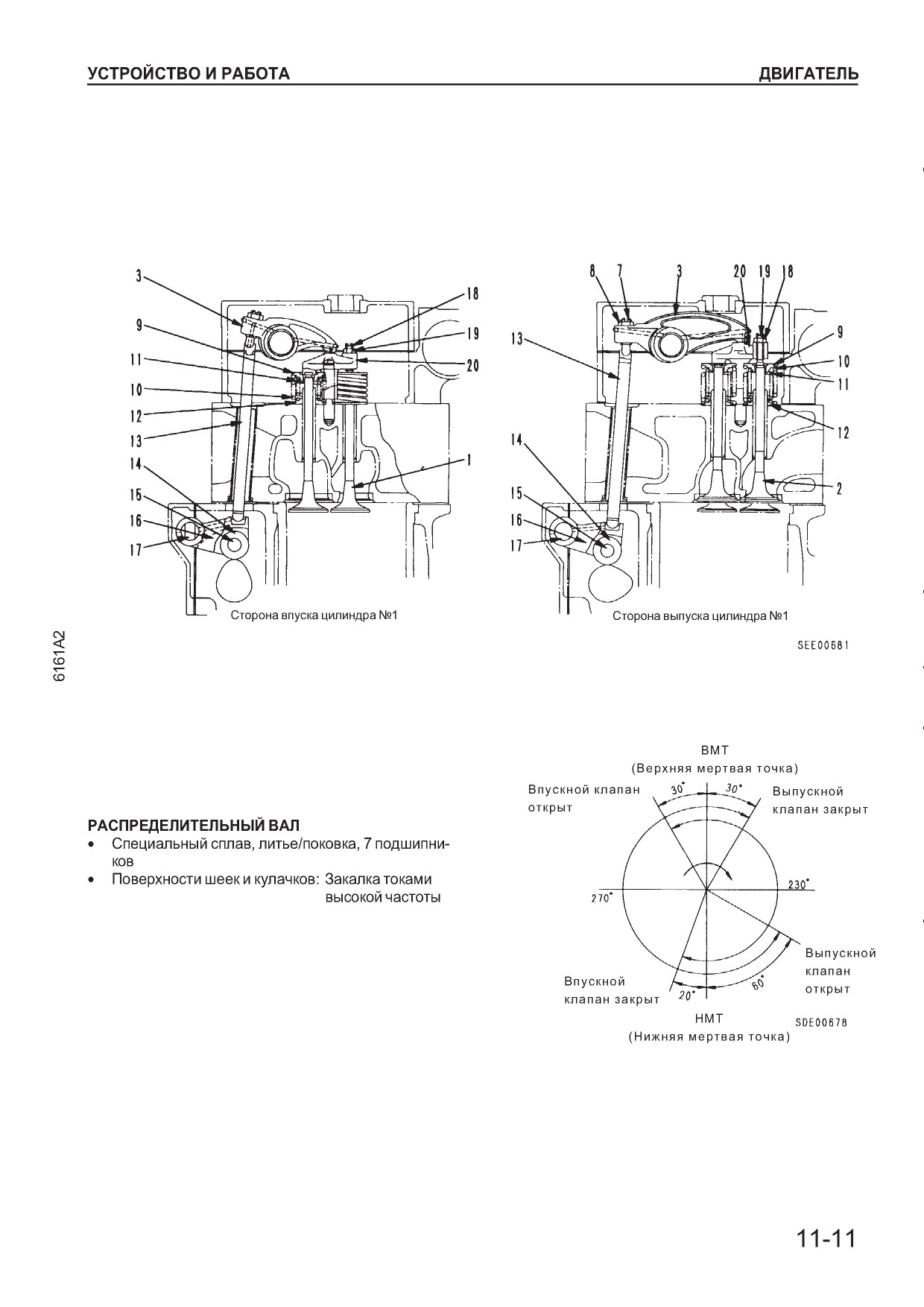

КЛАПАННЫЙ МЕХАНИЗМ

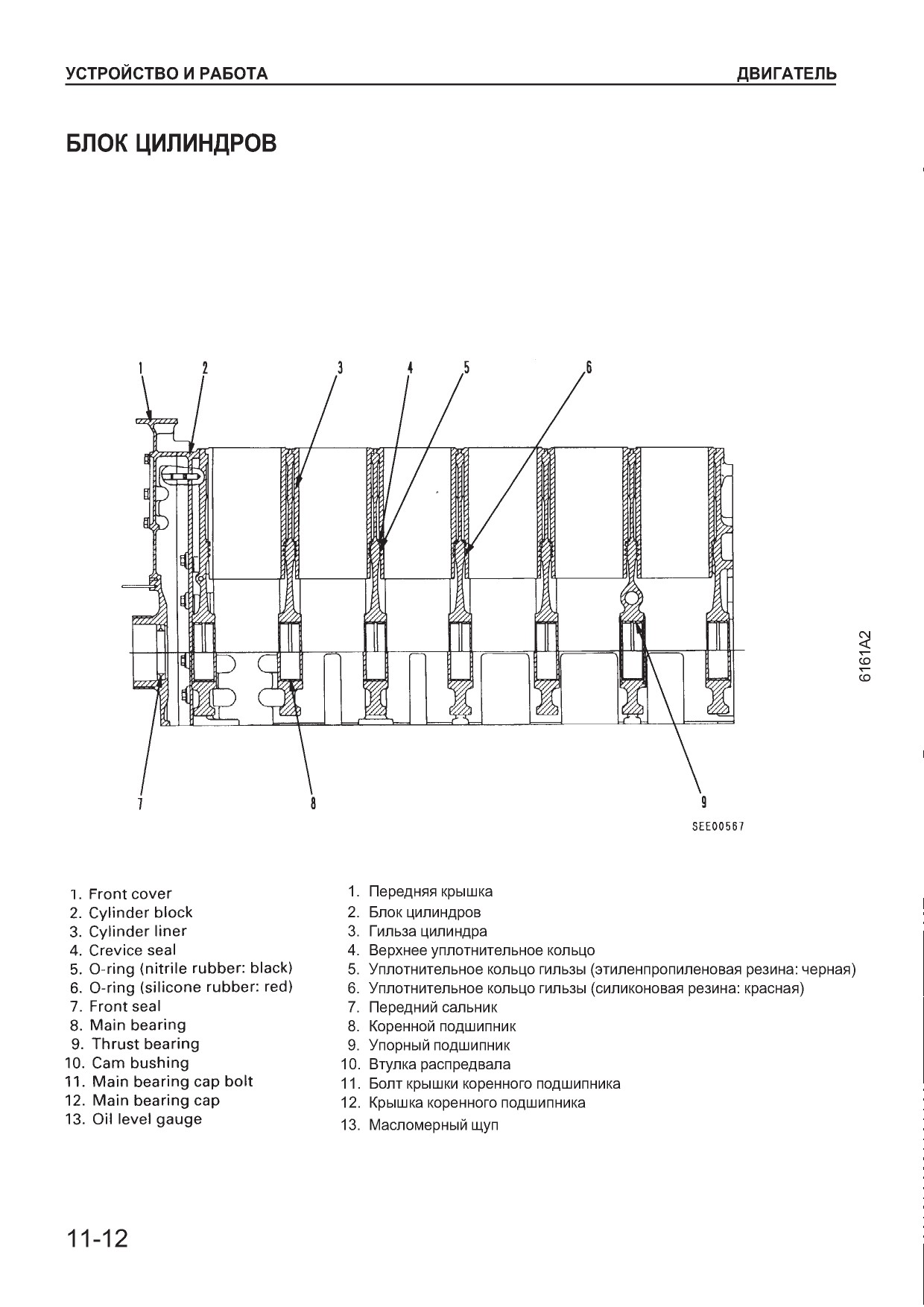

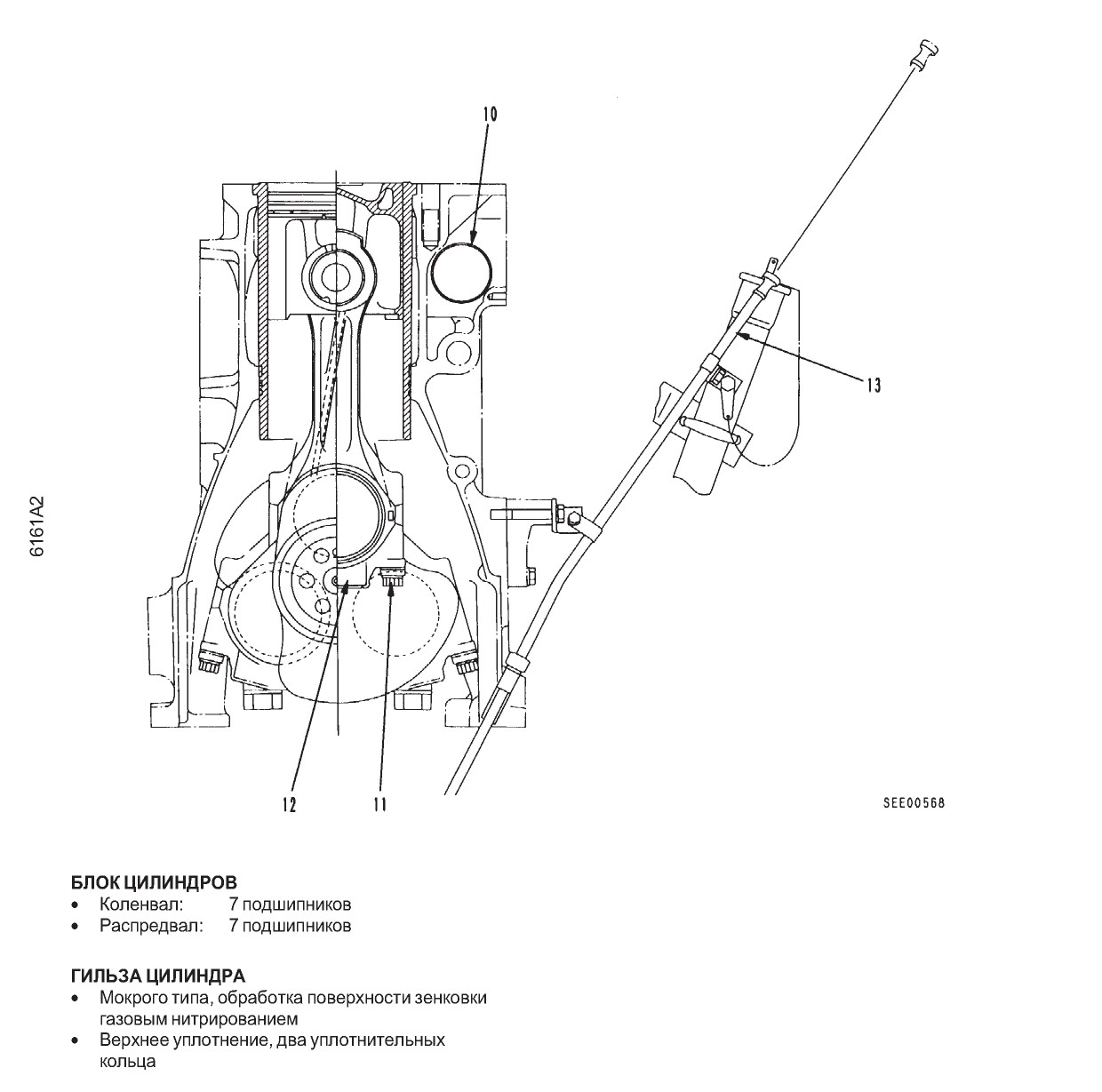

БЛОК ЦИЛИНДРОВ

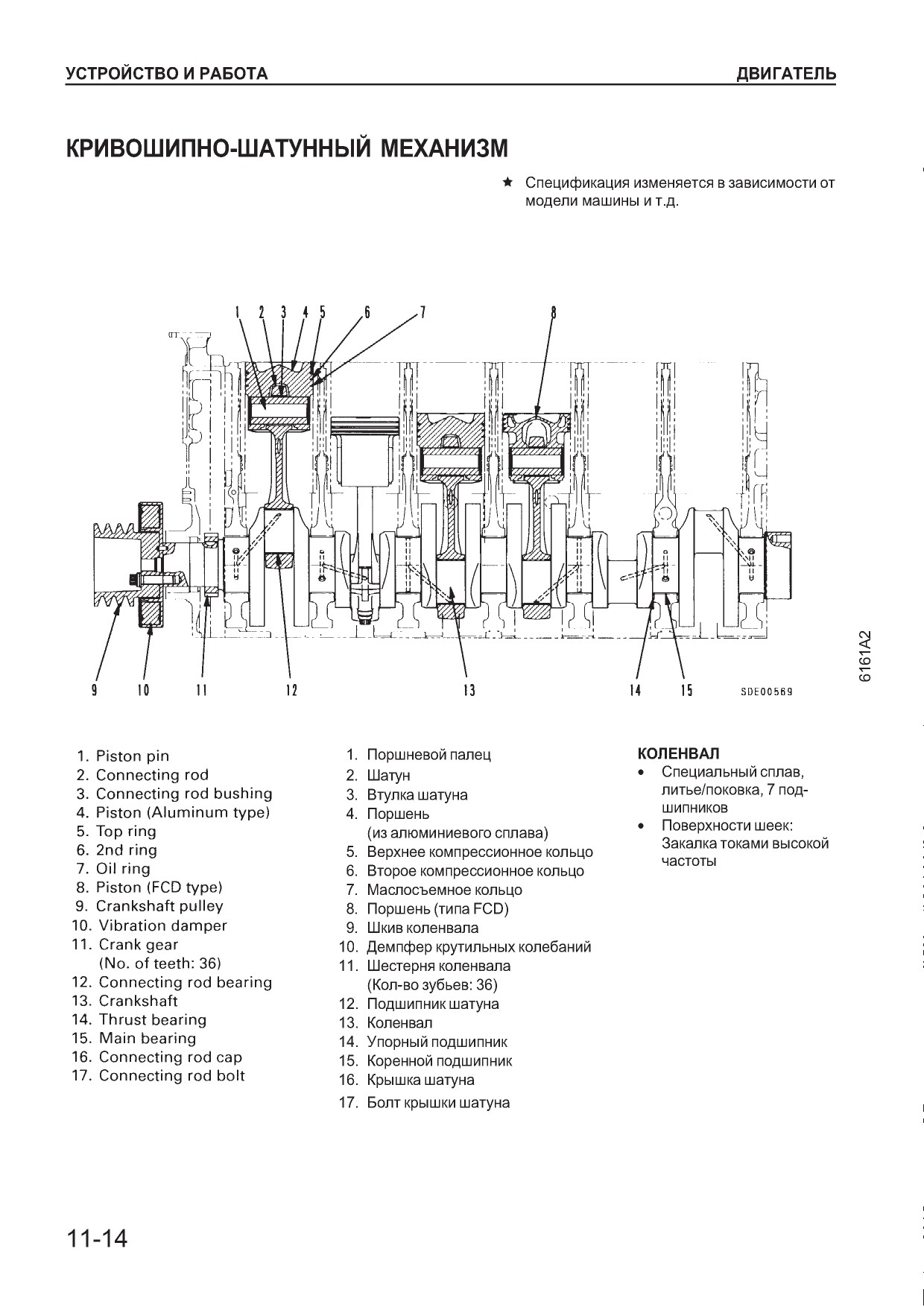

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

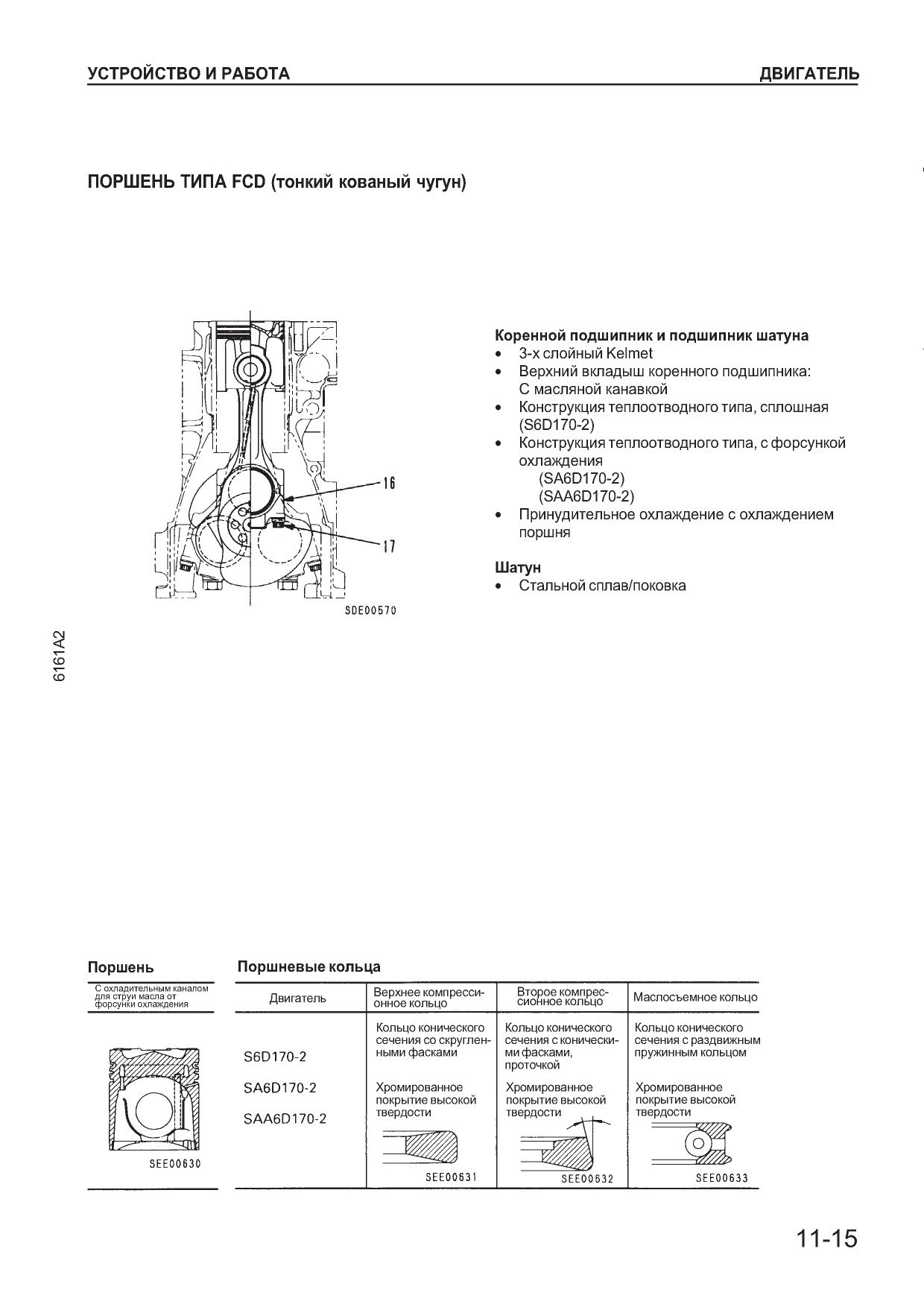

ПОРШЕНЬ ТИПА FCD (тонкий кованый чугун)
