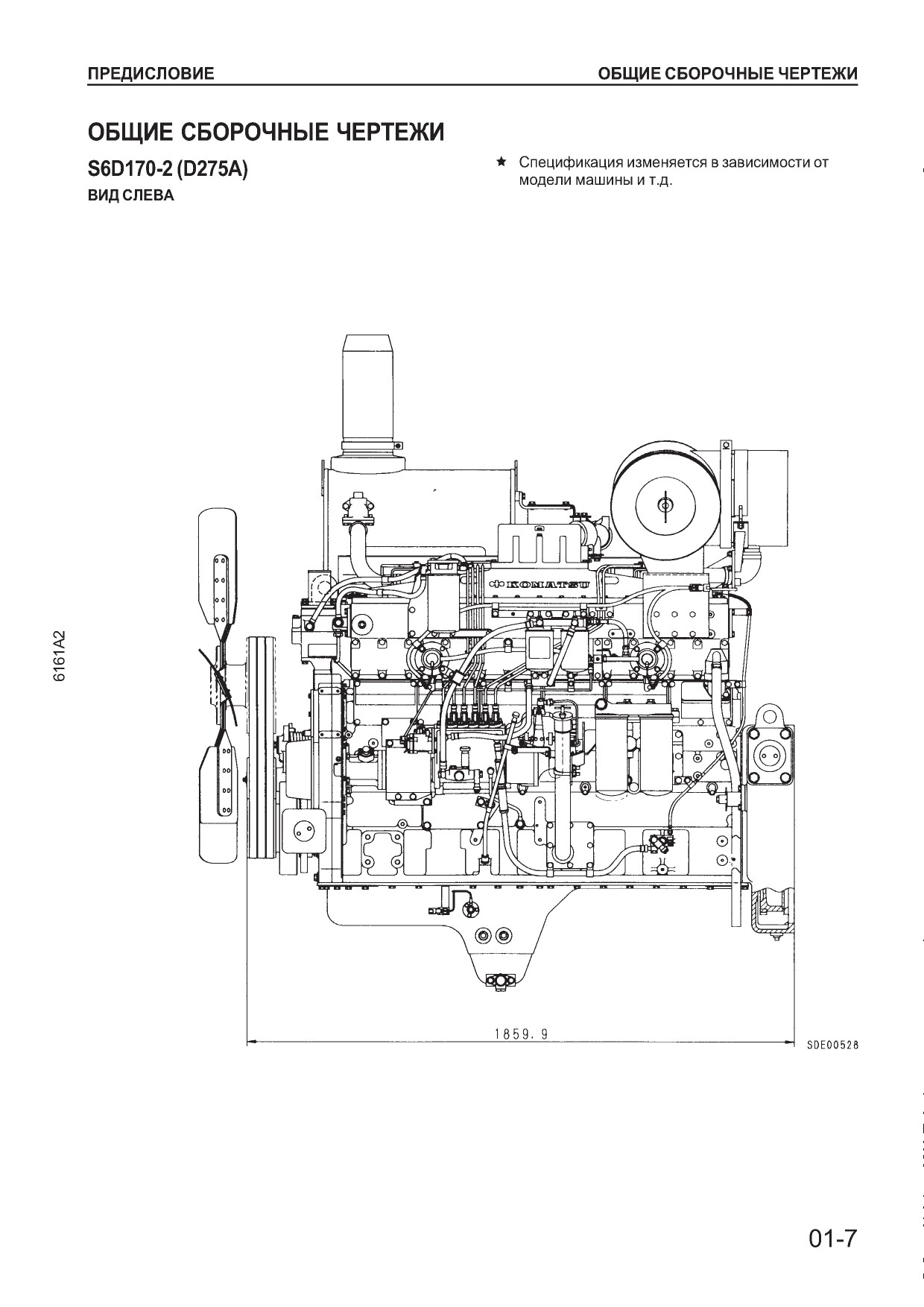

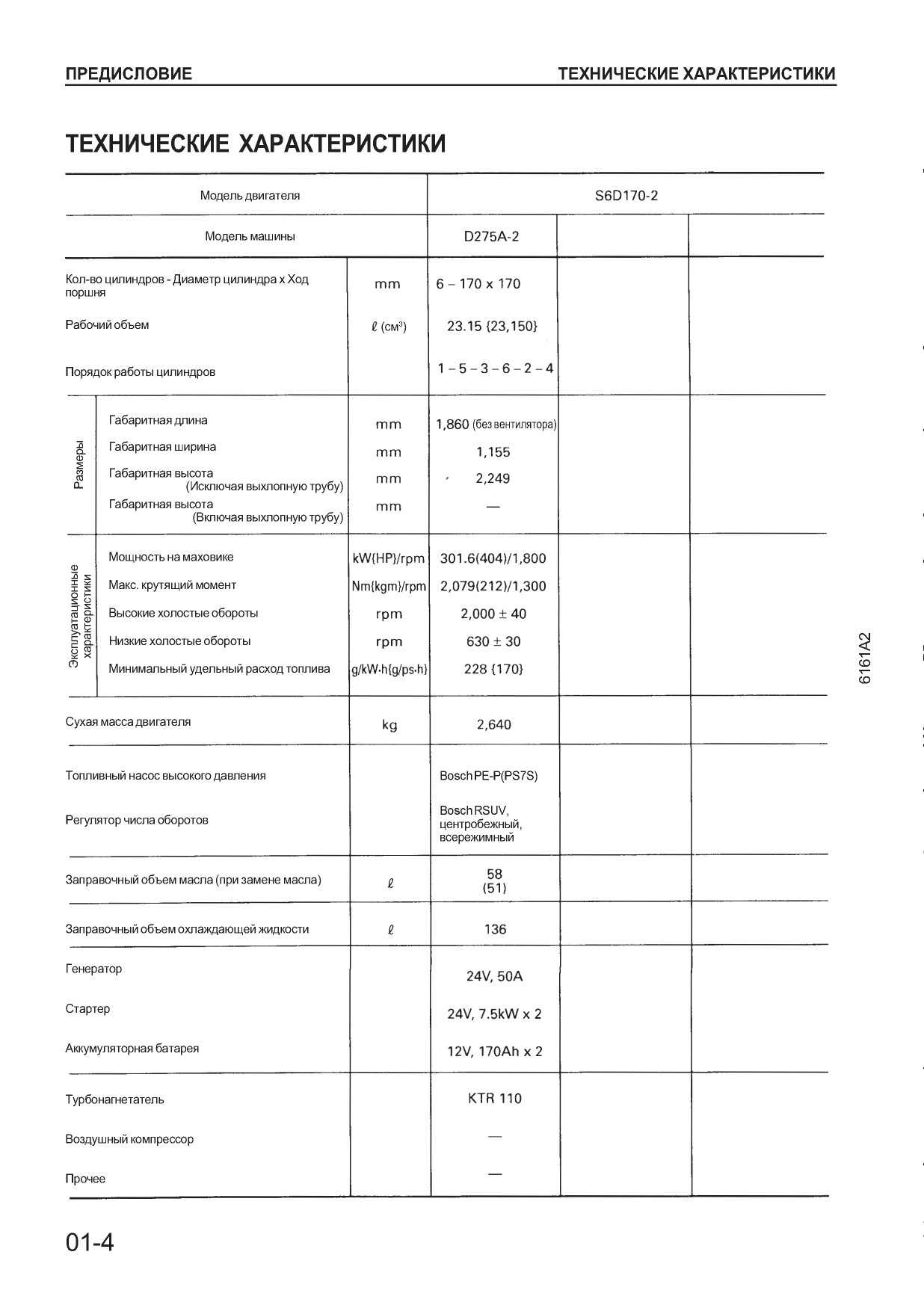

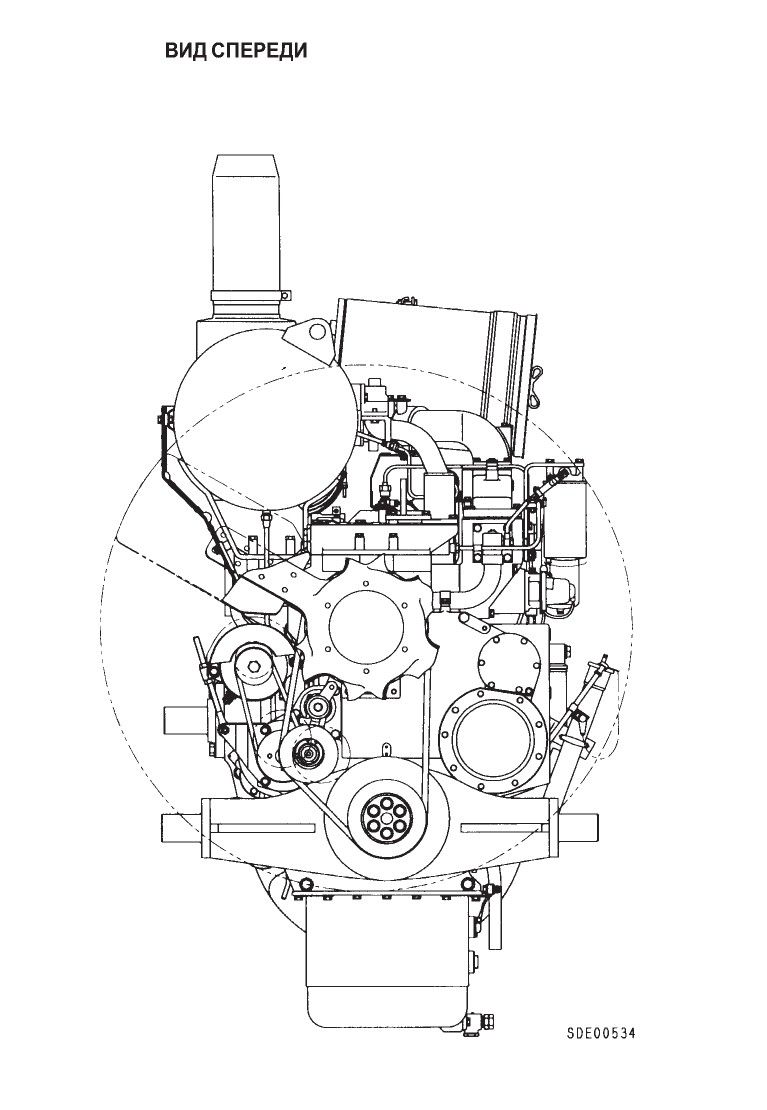

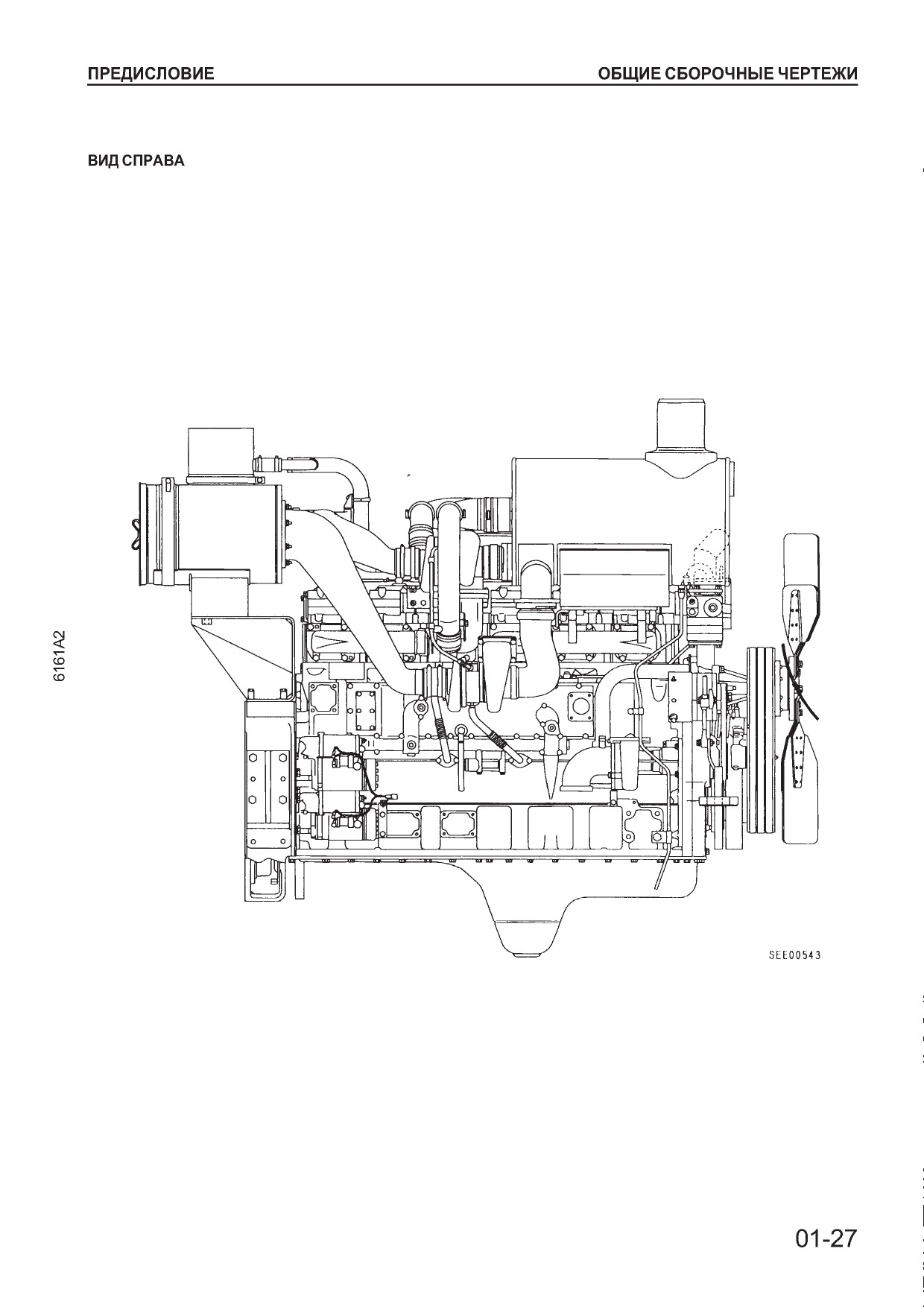

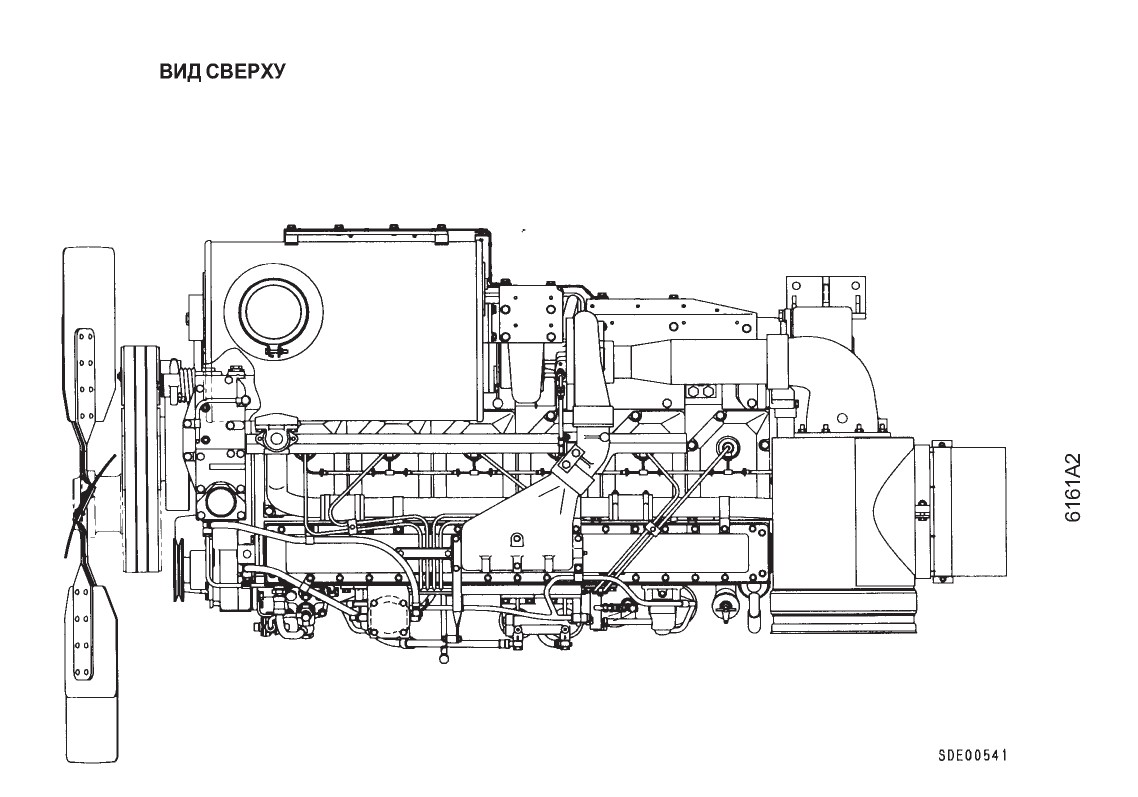

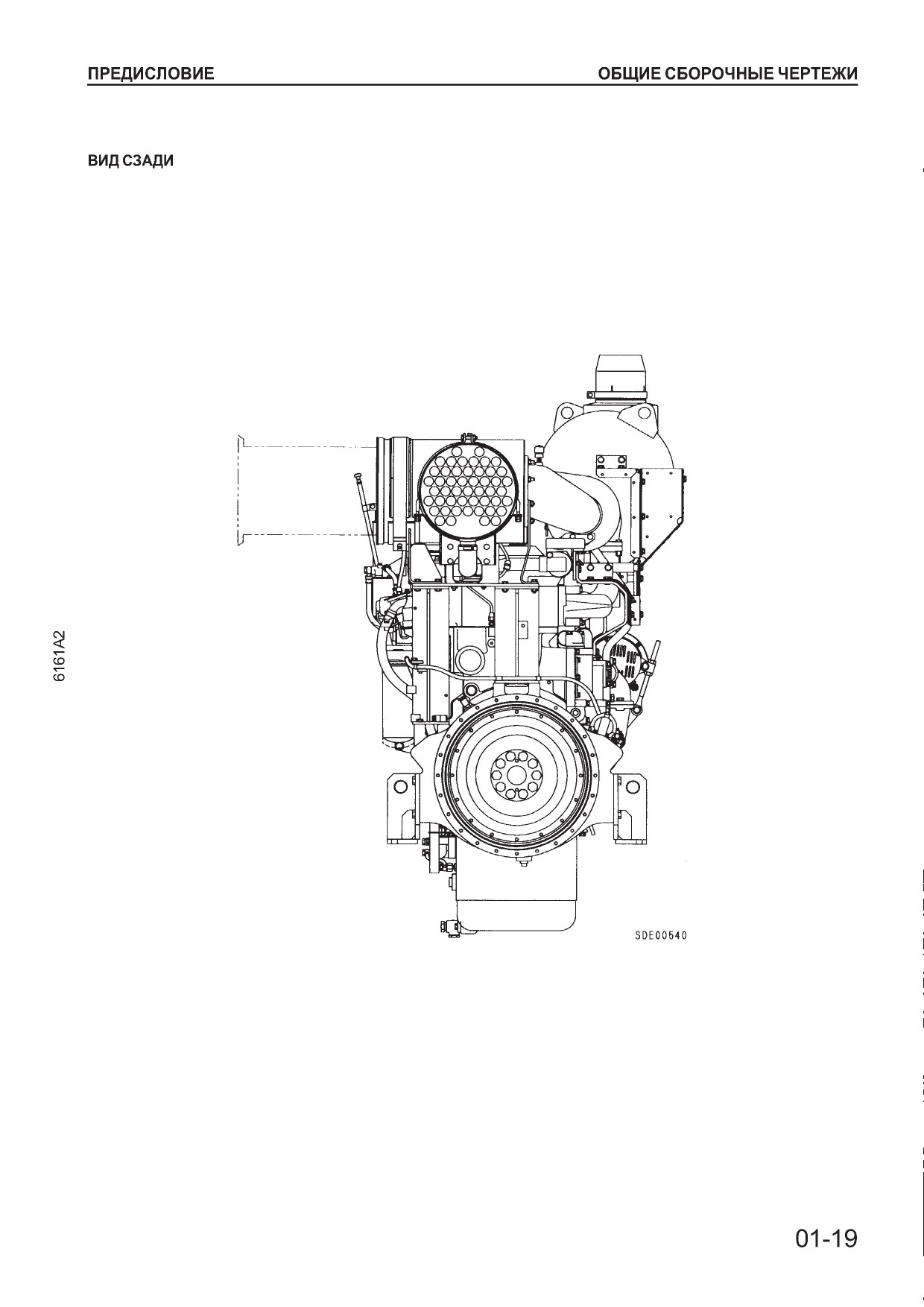

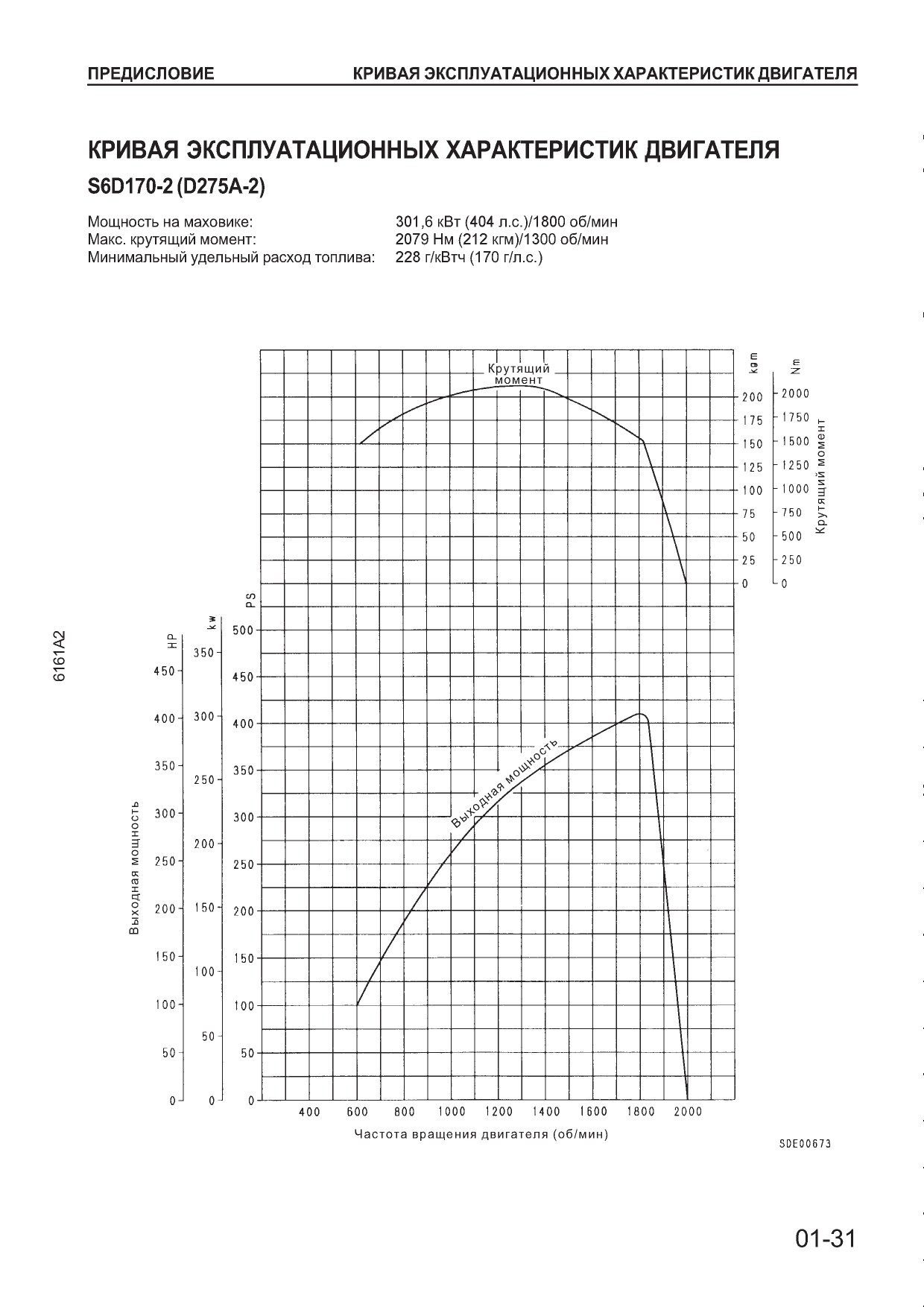

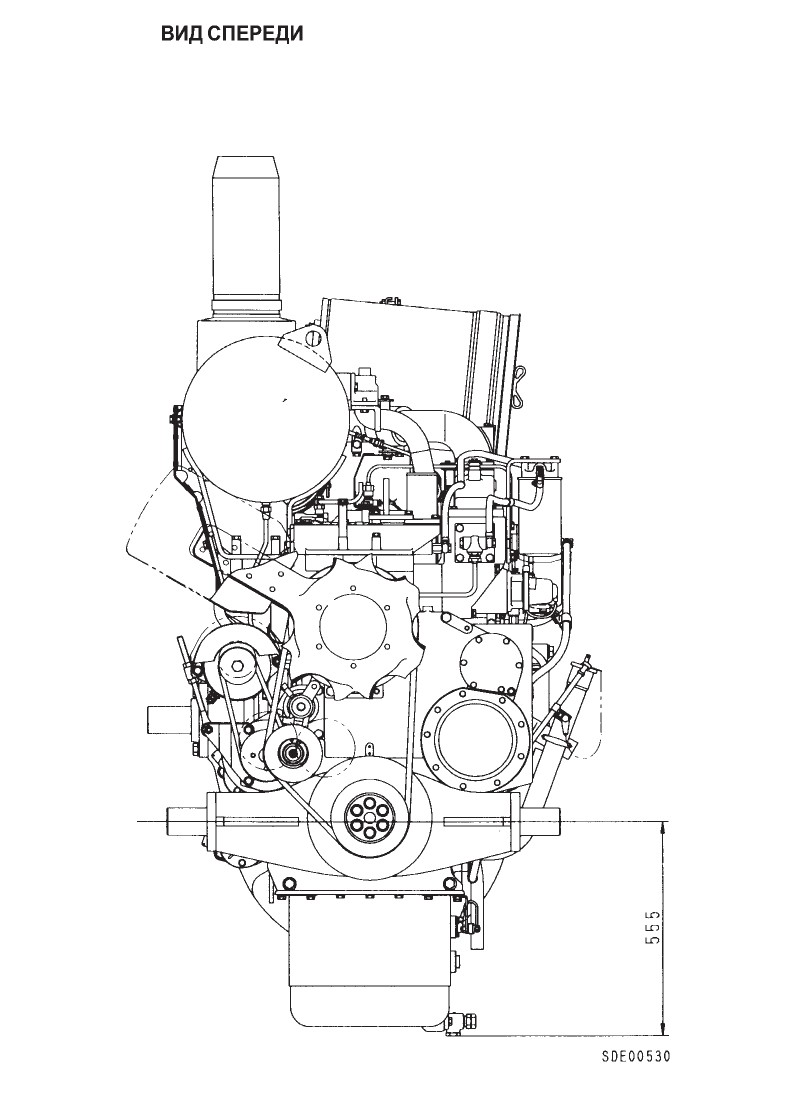

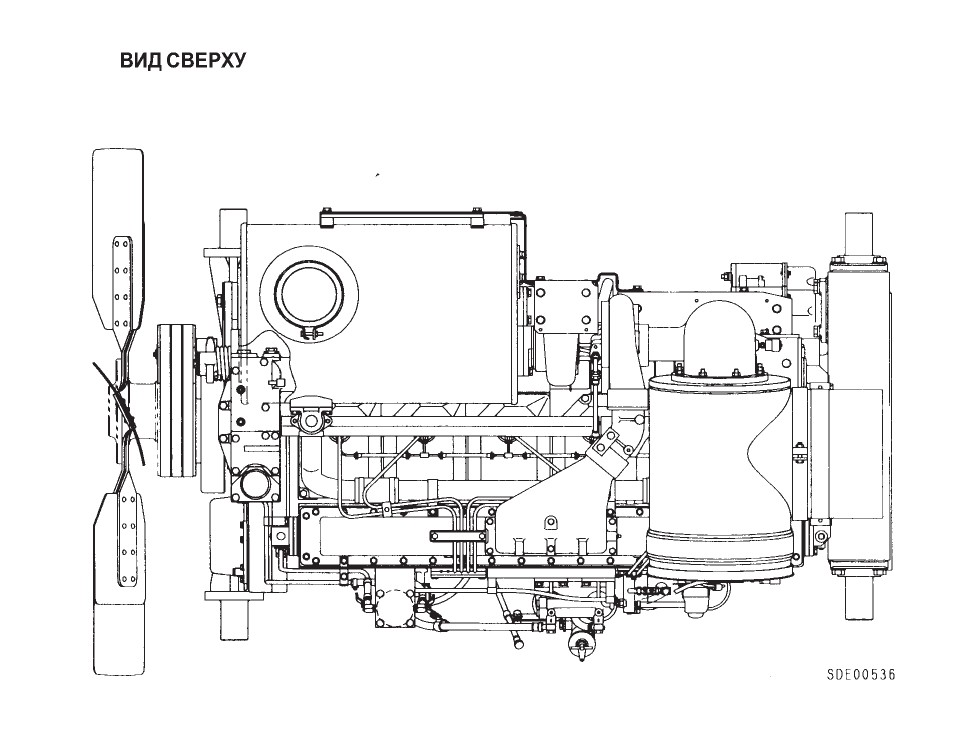

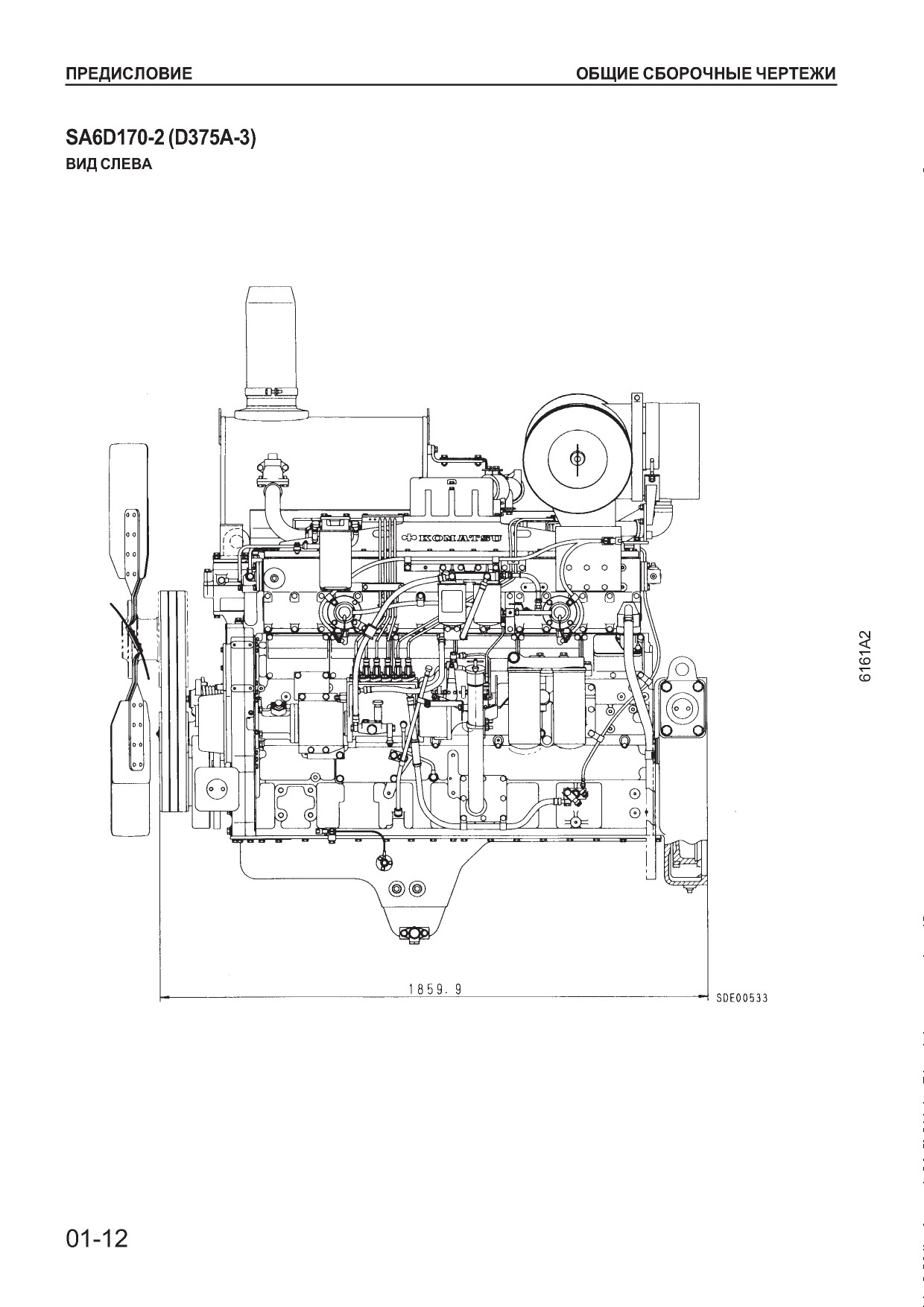

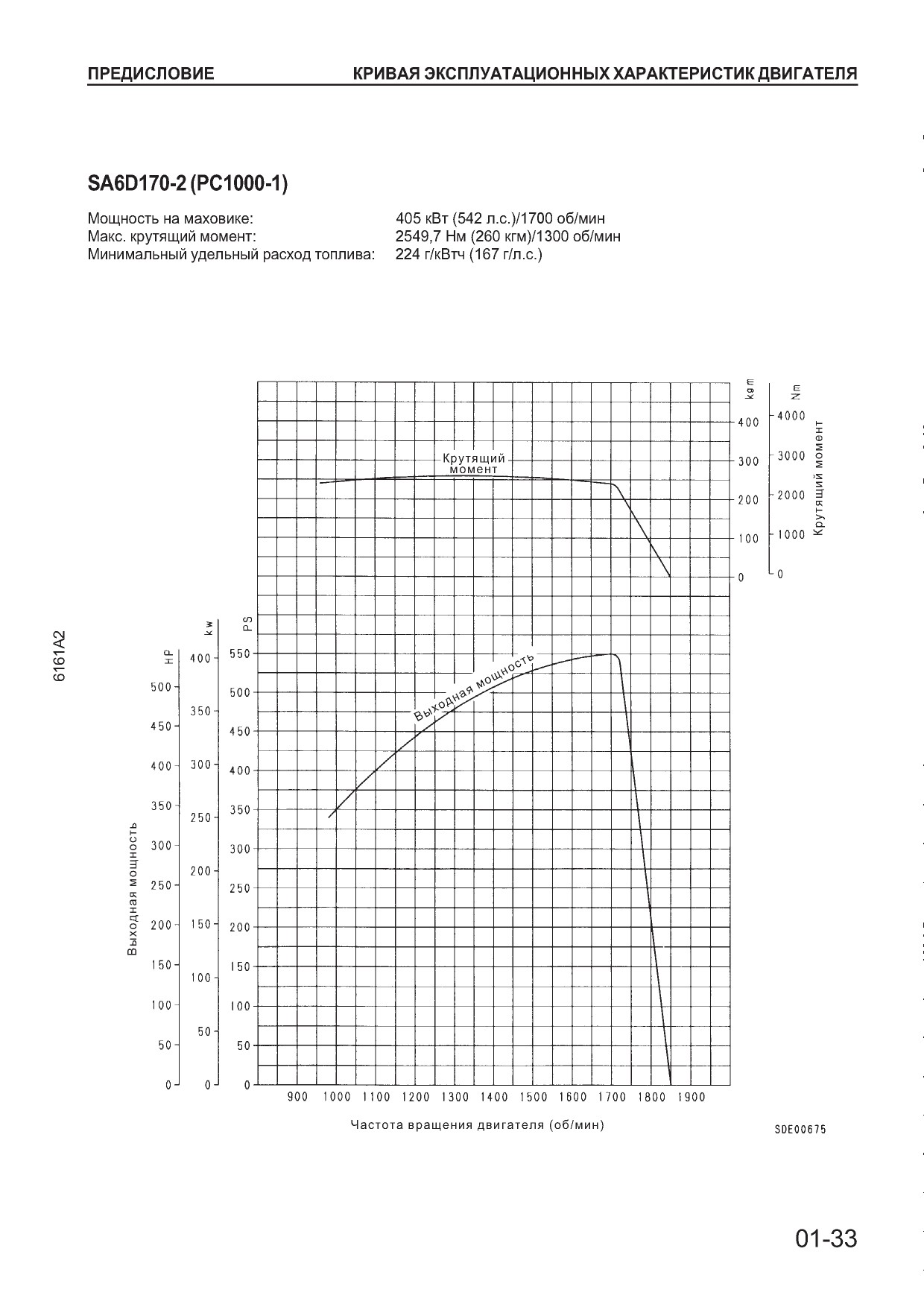

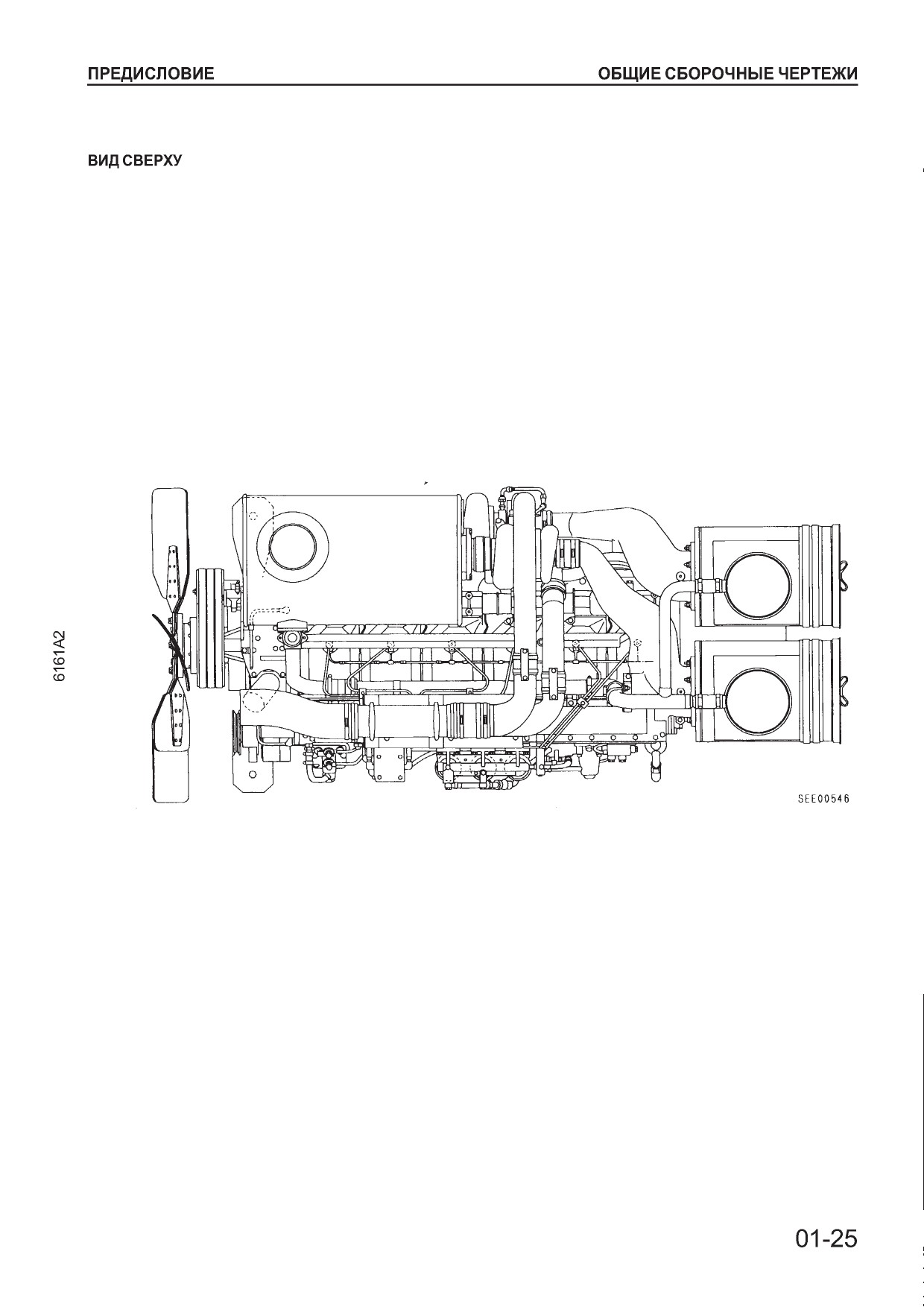

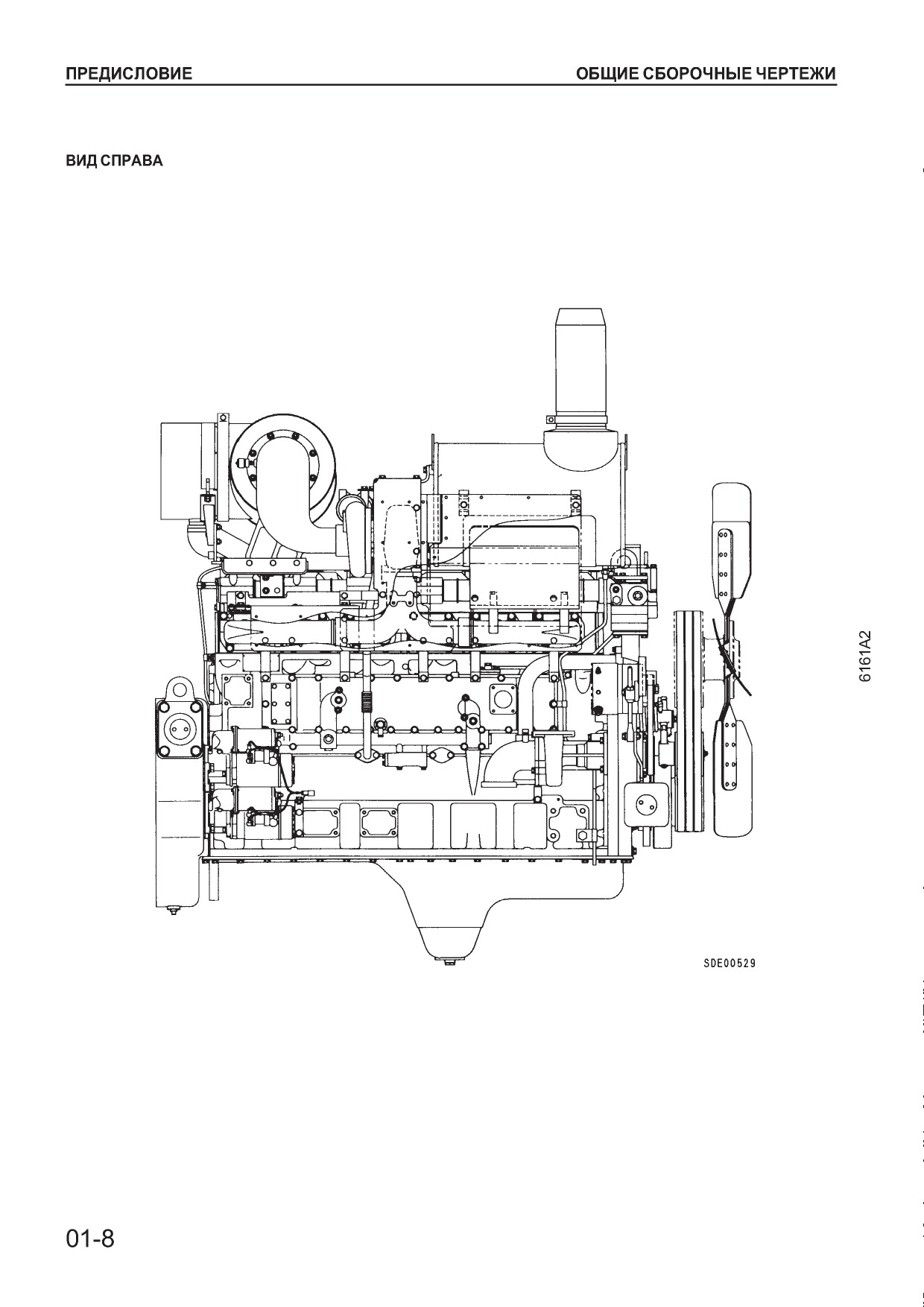

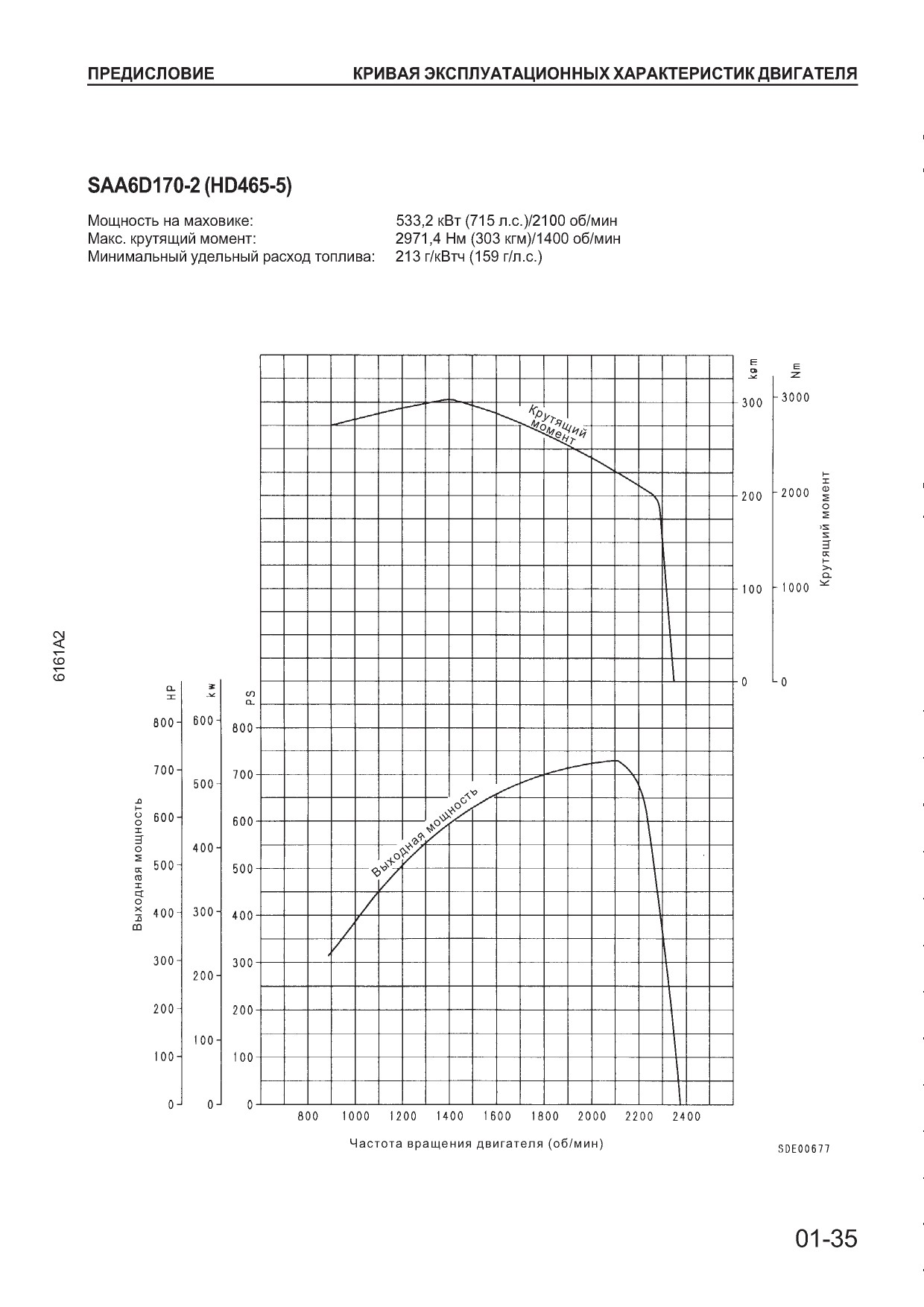

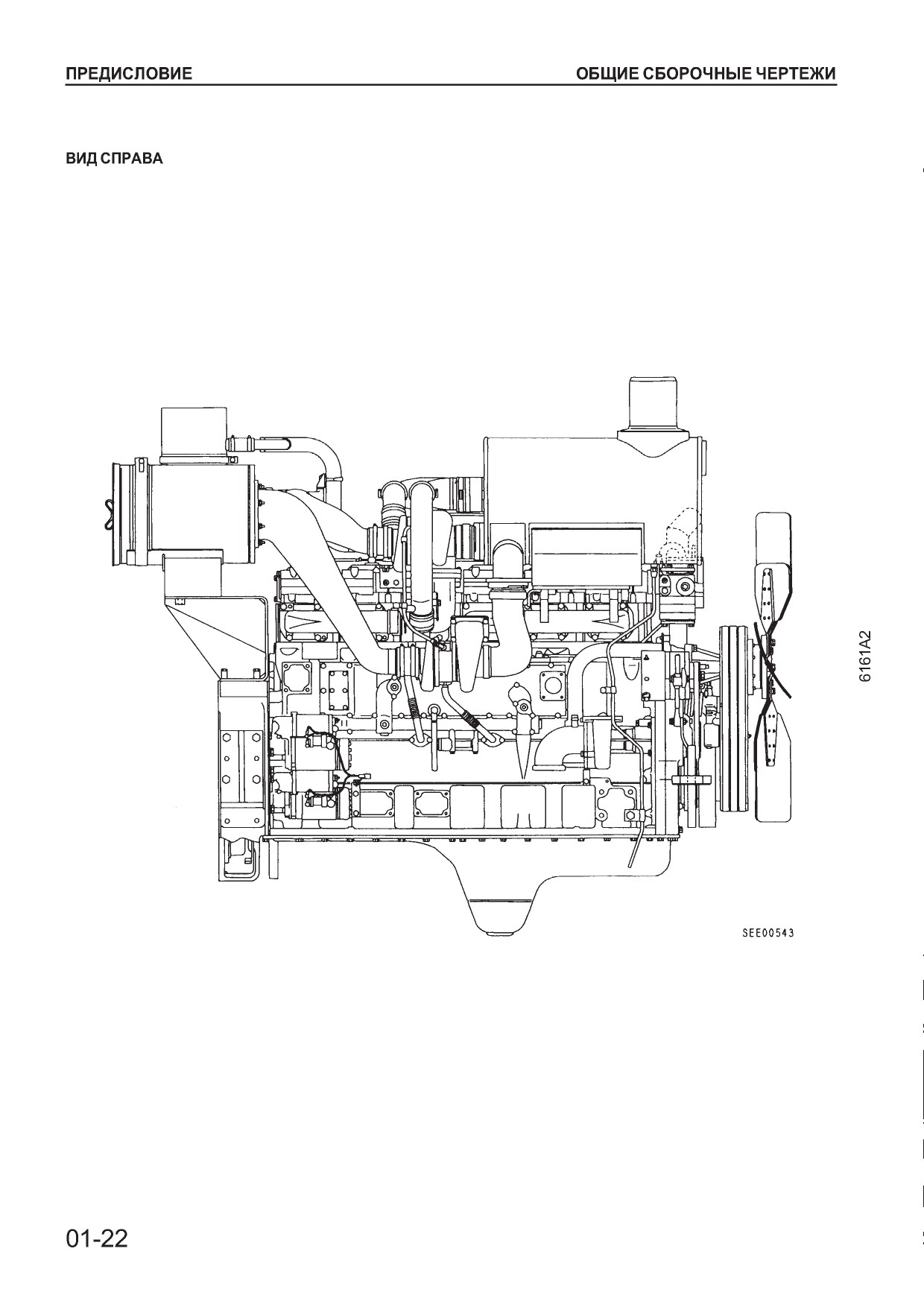

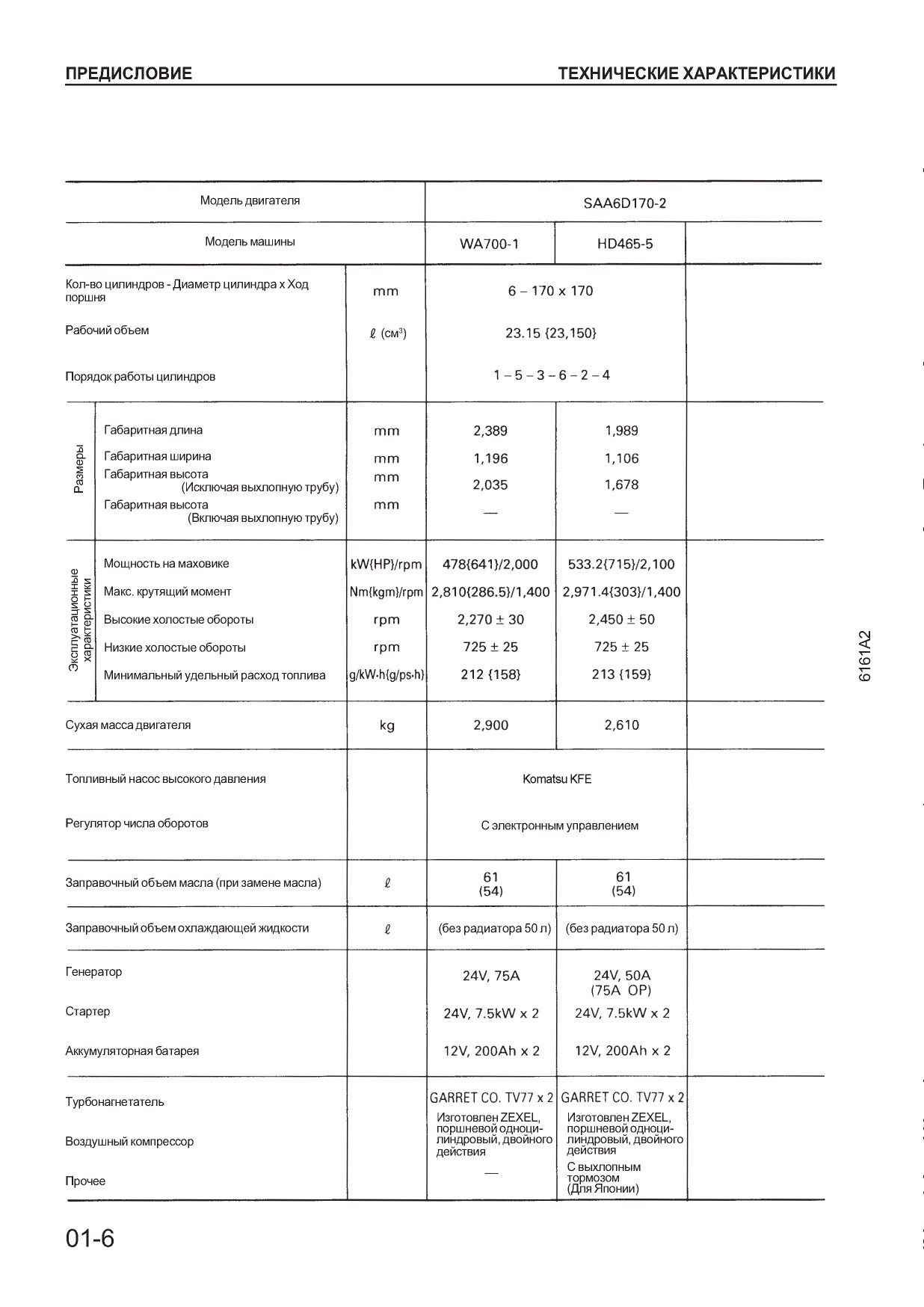

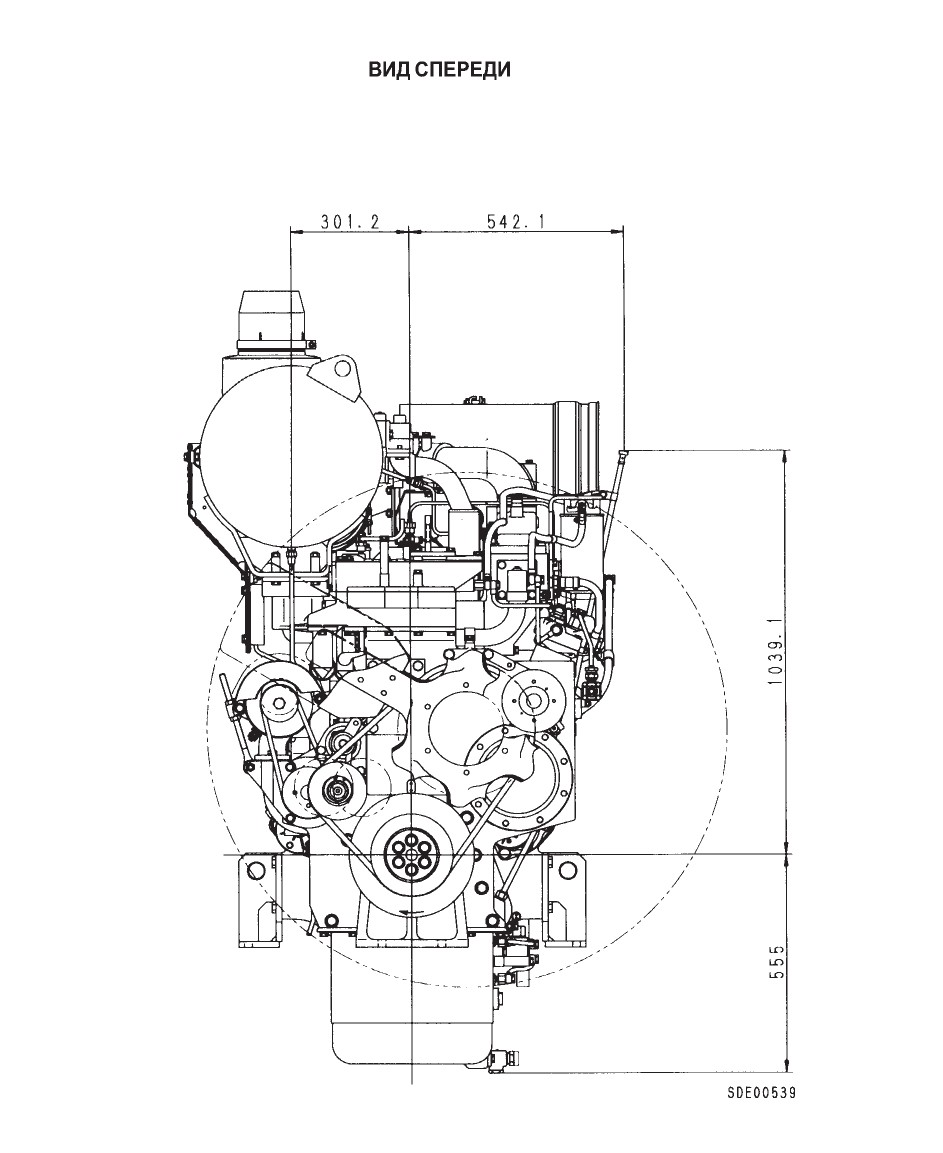

Komatsu дизельный двигатель серии 6D170-2. Заводская инструкция - часть 1

БЕЗОПАСНОСТЬ

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ
ЧТО НУЖНО ЗНАТЬ ДЛЯ БЕЗОПАСНОЙ РАБОТЫ

Надлежащее техническое обслуживание и своевременный ремонт - наиболее важные факторы, обеспечивающие безопасную работу Вашей машины. Рекомендуемые фирмой «Комацу» технологии обслуживания и ремонта, приведенные в настоящей инструкции, гарантируют высокую эффективность и безопасность соответствующих операций. Для выполнения некоторых из них требуются специализированные приспособления и инструмент, разработанный фирмой.

Меры предотвращения травм обслуживающего персонала отмечаются в инструкции символами . Указания по технике безопасности, сопровождающие эти символы, должны всегда неукоснительно выполняться. В случае возникновения опасной ситуации или ее возможности прежде всего следует иметь в виду аспекты безопасности и принимать необходимые меры для ликвидации опасности.
ОБЩИЕ ПРОФИЛАКТИЧЕСКИЕ МЕРЫ

Ошибки при эксплуатации особенно опасны. Внимательно прочитайте Инструкцию по эксплуатации и техническому обслуживанию, ПРЕЖДЕ чем приступить к работе с машиной.

1. Перед тем, как выполнять операции по смазке или ремонту, прочитайте все предупреждения на наклейках, имеющихся на машине.

2. Все операции следует проводить, надев специальную обувь и шлем. Нельзя работать в свободной рабочей одежде или в одежде без пуговиц.

* Всегда носите защитные очки, когда работаете с молотком.

* Всегда носите защитные очки, когда работаете со шлифовальными устройствами и т.п.

3. Если есть необходимость в сварочных ремонтных работах, имейте в виду, их всегда должен выполнять квалифицированный, опытный сварщик. Во время сварки следует всегда пользоваться специальными перчатками, фартуками, защитными очками, колпаком и другой спецодеждой, предназначенной для этой работы.

4. При выполнении любой операции, требующей двух и более рабочих, следует всегда согласовать ее последовательность и содержание до начала работы. Всегда предупреждайте остальных участников операции о начале нового ее этапа. Перед началом работ вывешивайте на органах управления в кабине оператора предупредительные плакаты «ИДЕТ РЕМОНТ».

5. Содержите все инструменты в исправном состоянии и научитесь правильному обращению с ними.
6. Выделите специальное место в ремонтной мастерской для хранения инструмента и снятых с машины деталей и узлов. Все инструменты и детали должны всегда находиться в определенных для них местах. Содержите свое рабочее место в чистоте и следите за тем, чтобы на полу не было грязи или масла. Курите только в отведенных для этого местах. Никогда не курите во время работы.

ПОДГОТОВКА К РАБОТЕ

7. Прежде чем добавлять масло или выполнять

какой-либо ремонт, установите машину на твердой ровной поверхности и застопорите колеса или гусеницы, чтобы машина не могла сдвинуться с места.

8. Перед началом работы опустите отвал, рыхлитель, ковш или другое, установленное на машине, сменное оборудование на землю. Если это невозможно, вставьте предохранительный стопорный штифт или подложите упорные колодки, чтобы предотвратить падение этого оборудования. Кроме того, обязательно заблокируйте все рычаги управления и повесьте на них предупредительные знаки.

9. Прежде чем начинать разборку или сборку, зафиксируйте машину в неподвижном положении с помощью колодок, домкратов или подставок.

10. Тщательно очистите от грязи и масла

ступеньки или другие детали, используемые для того, чтобы забраться в кабину и выйти из нее. Всегда пользуйтесь поручнями, лестницами или ступеньками при входе и выходе из машины. Никогда не впрыгивайте в машину и не выпрыгивайте из нее. Если нельзя воспользоваться поручнями, лестницами или ступеньками, применяйте устойчивую подставку.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ

РАБОТЫ

11. При снятии крышки горловины для заливки масла, вывинчивании сливной пробки или заглушки для измерения давления в гидросистеме поворачивайте их медленно во избежание выброса масла.

Прежде чем рассоединять или снимать детали масляного, водяного или воздушного контуров, полностью сбросьте давление в соответствующих контурах.

12. Поскольку вода и масло в системах охлаждения и смазки двигателя к моменту его остановки имеют высокую температуру, будьте осторожны, чтобы избежать ожогов. Подождите, пока масло и вода не остынут, прежде чем начинать какие-либо работы в соответствующих контурах двигателя.

13. Перед началом работы отсоедините провода от аккумуляторной батареи. Всегда следует в первую очередь снимать провод с минусовой (-) клеммы.

14. Для снятия с машины тяжелых деталей или узлов используйте подъемник или кран. Проверьте, не повреждены ли тросы, цепи и крюки.

Всегда пользуйтесь подъемными устройствами достаточной грузоподъемности. Устанавливайте грузоподъемное оборудование в правильно выбранных местах. Работайте с подъемником или краном в медленном темпе, чтобы не ударить снимаемой деталью по другой части машины. Не работайте с какой-либо частью машины, когда она находится в подвешенном положении.

15. При снятии кожухов или корпусов, находящихся под действием внутреннего давления или давления пружины, всегда оставляйте нетронутыми два болта на противоположных сторонах. Сначала постепенно сбросьте давление,

а затем медленно ослабьте и отверните болты.

16. При снятии деталей или узлов старайтесь не порвать или не повредить электропроводку. Повреждение проводов может вызвать загорание из-за короткого замыкания.

17. При снятии трубопроводов примите меры для предотвращения вытекания рабочей жидкости. Если даже небольшое количество топлива или масла попадет на поп, немедленно вытрите его тряпкой. Топливо или масло, пролитое на пол, может стать причиной падения поскользнувшегося человека, а в некоторых случаях даже вызвать пожар.

18. Как правило, не пользуйтесь бензином для очистки деталей. В виде исключения при очистке элементов электрооборудования применяйте минимальное количество бензина.
19. При сборке следует убедиться в том. что все детали снова находятся на своих местах. Заменяйте все поврежденные детали новыми.

• Устанавливая шланги и провода, убедитесь

в том. что они не были повреждены а результате контакта с другими частями машины во время ее работы.

20. Перед установкой шлангов высокого давления убедитесь в том, что они не перекручены. Поврежденные трубки представляют собой серьезную опасность, так что будьте особенно внимательны при установке трубок для контуров высокого давления. Кроме тою, проверьте правильное взаимное расположение соединяемых элементов.

21. При сборке или установке деталей всегда применяйте ключи с ограничением по моменту затяжки. Когда собираете или устанавливаете детали ограждения, например кожухи или щитки, или детали, вращающиеся с большой частотой, особенно тщательно следите за правильностью их установки.

22. Когда нужно совместить два отверстия, никогда не вставляйте в них пальцы или руку. Старайтесь, чтобы Ваши пальцы не попали в отверстие.

23. При определении давления в гидросистеме проверьте правильность сборки измерительного инструмента, прежде чем приступить к измерениям.

24. Будьте осторожны при снятии гусениц с машин или их установке. При снятии гусеницы происходит резкое разъединение траков, так что категорически запрещается находиться у переднего или заднего ее конца.

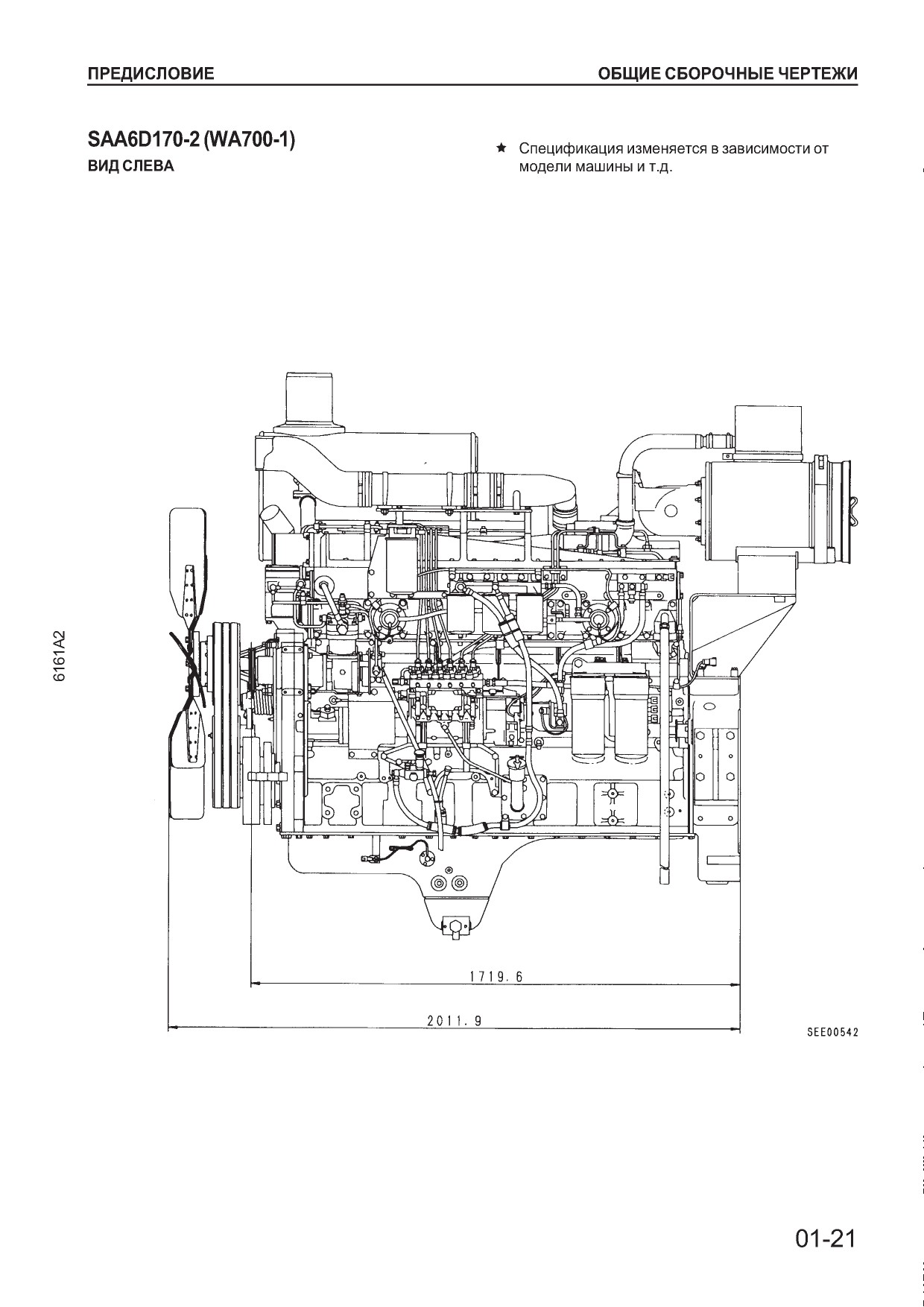

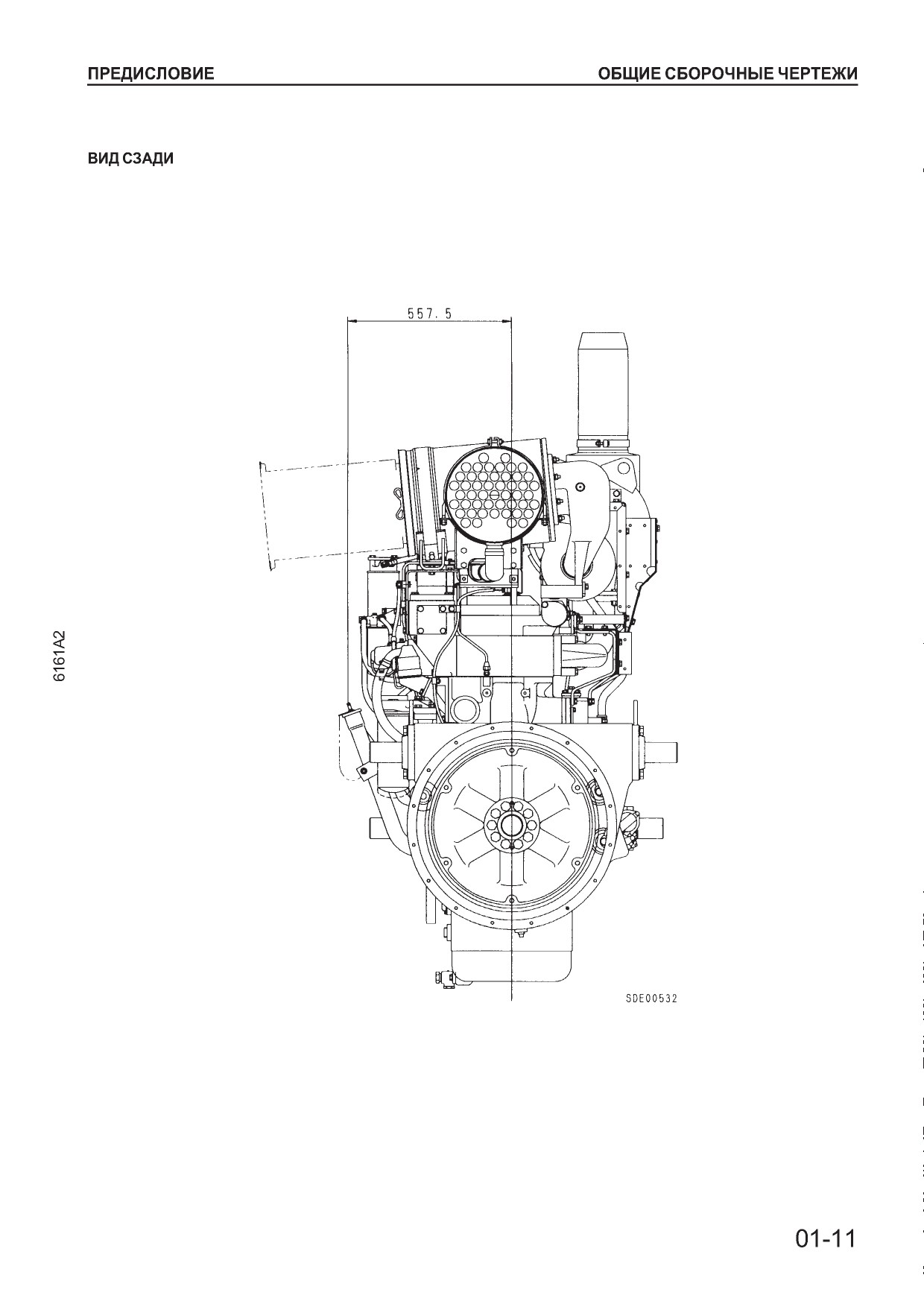

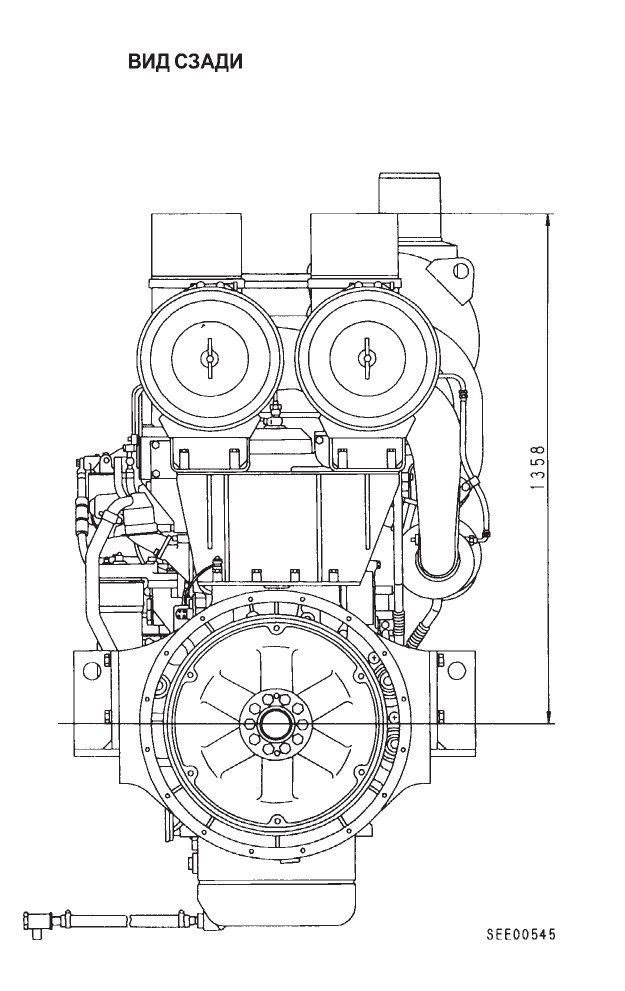

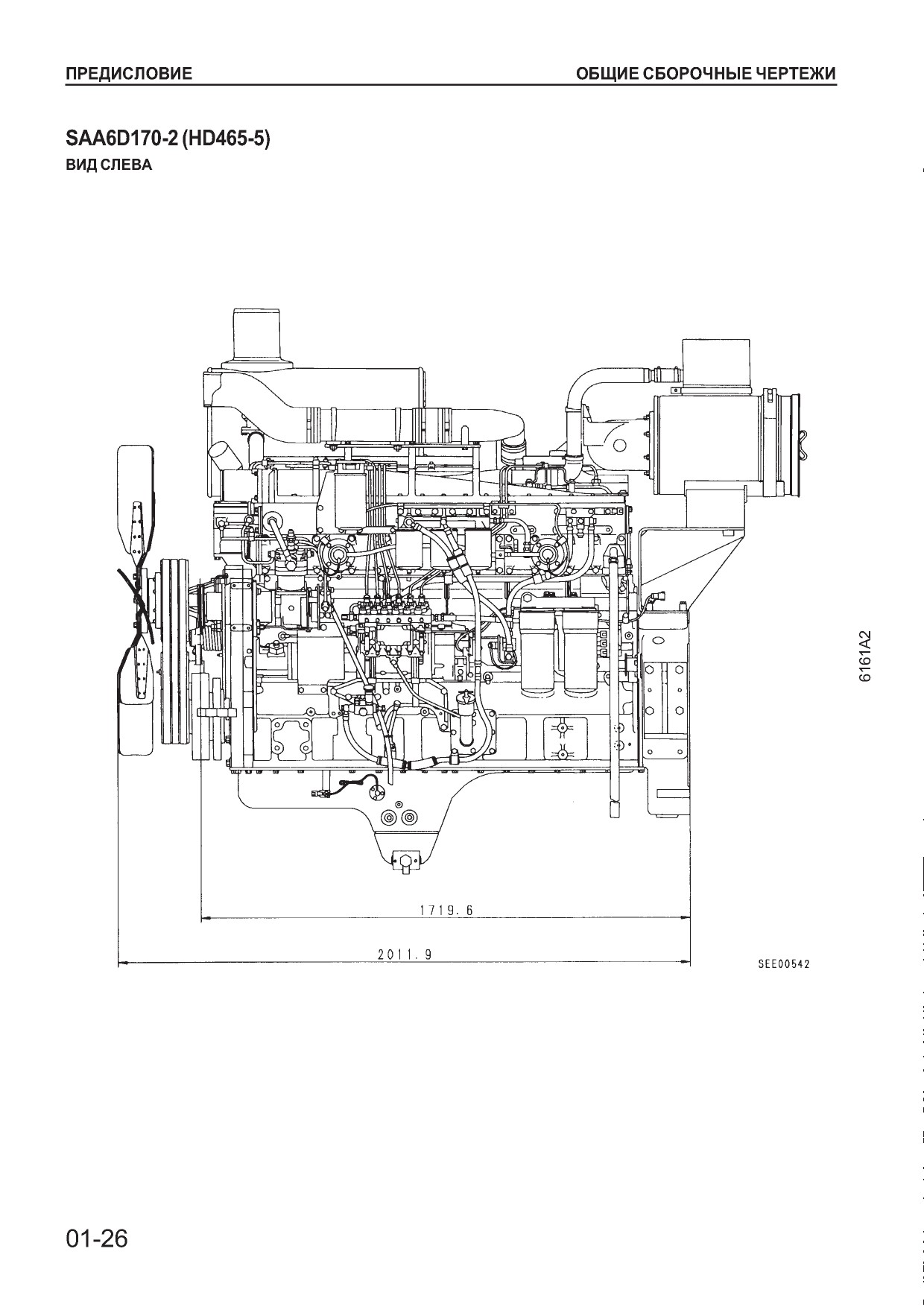

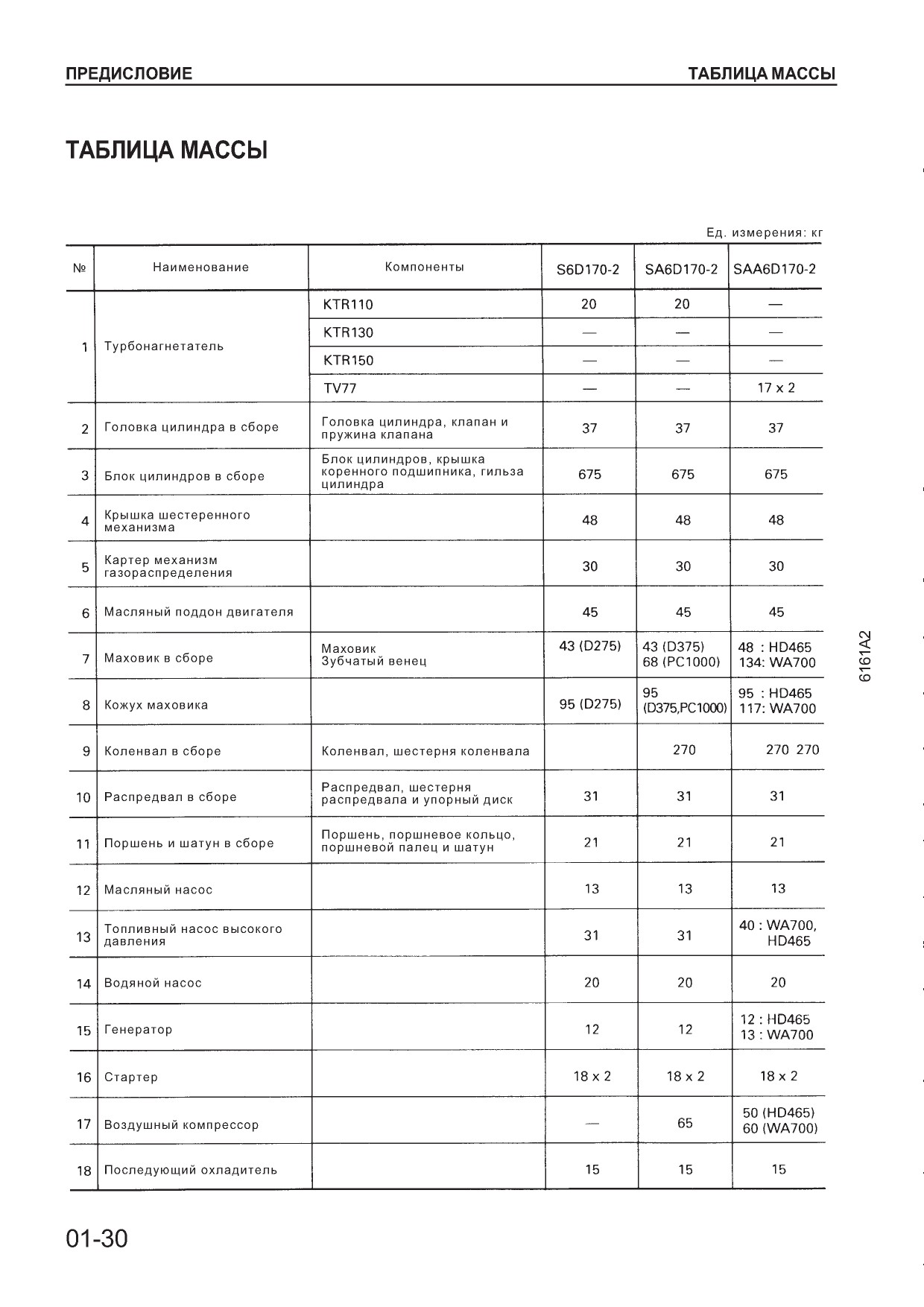

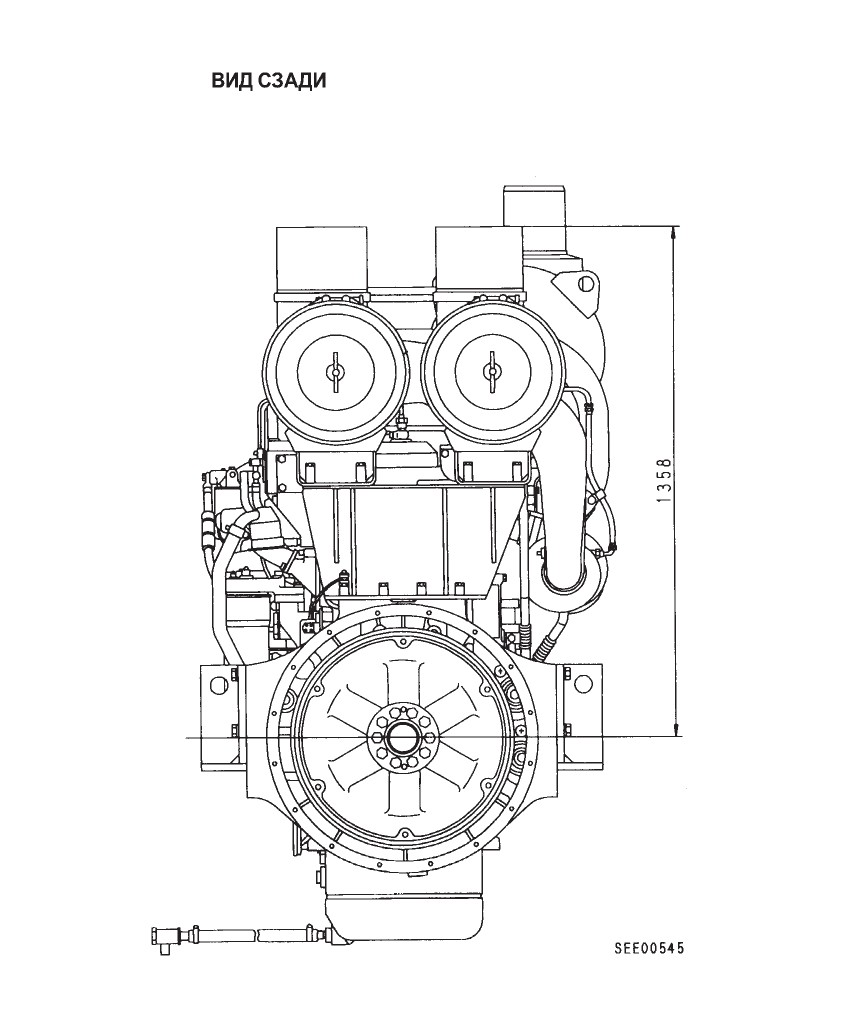

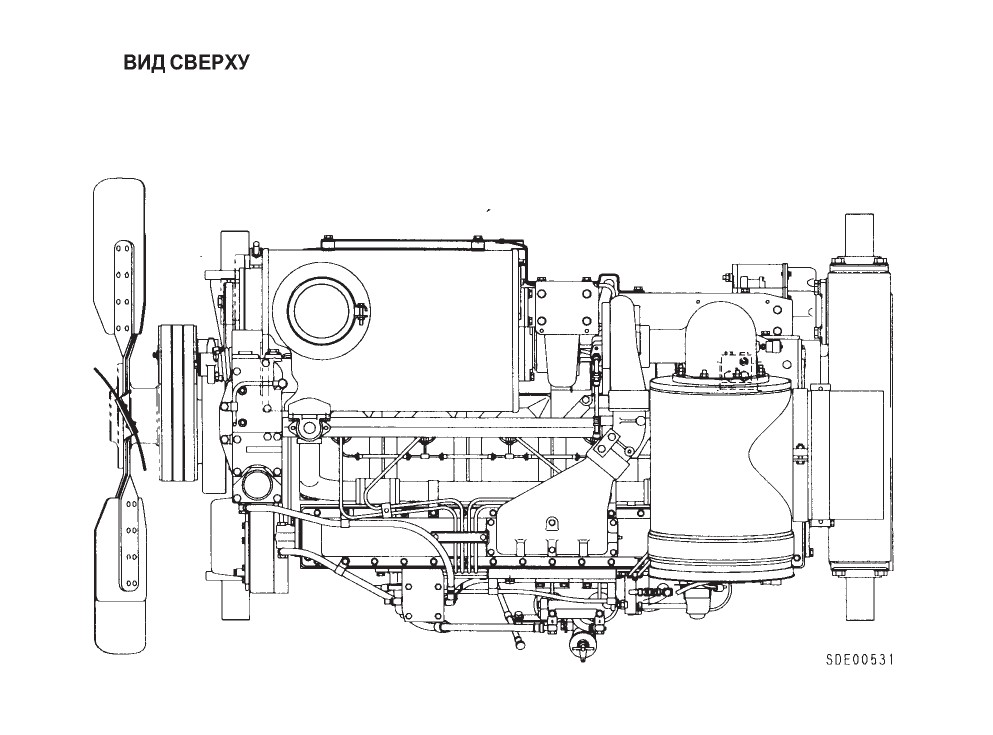

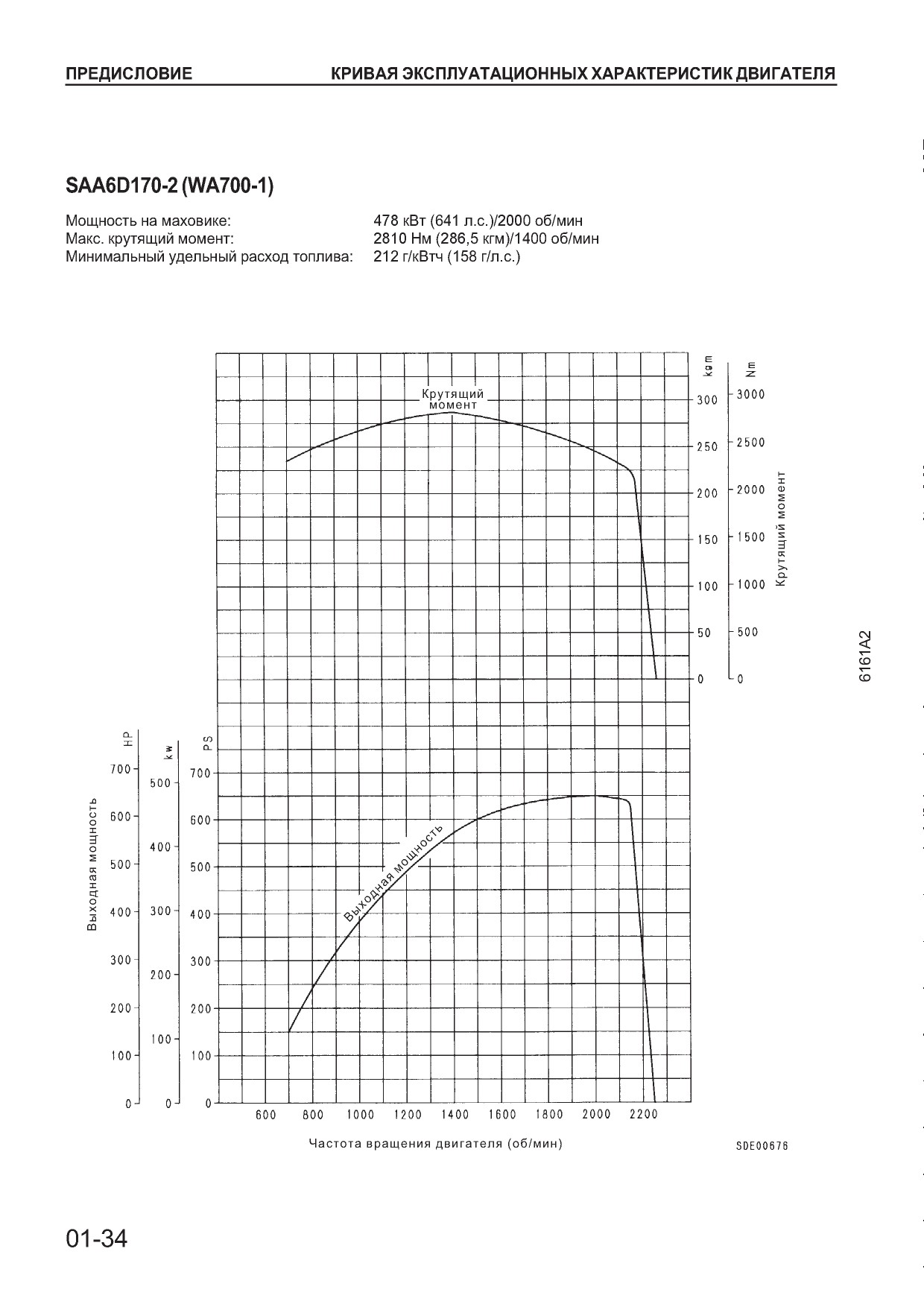

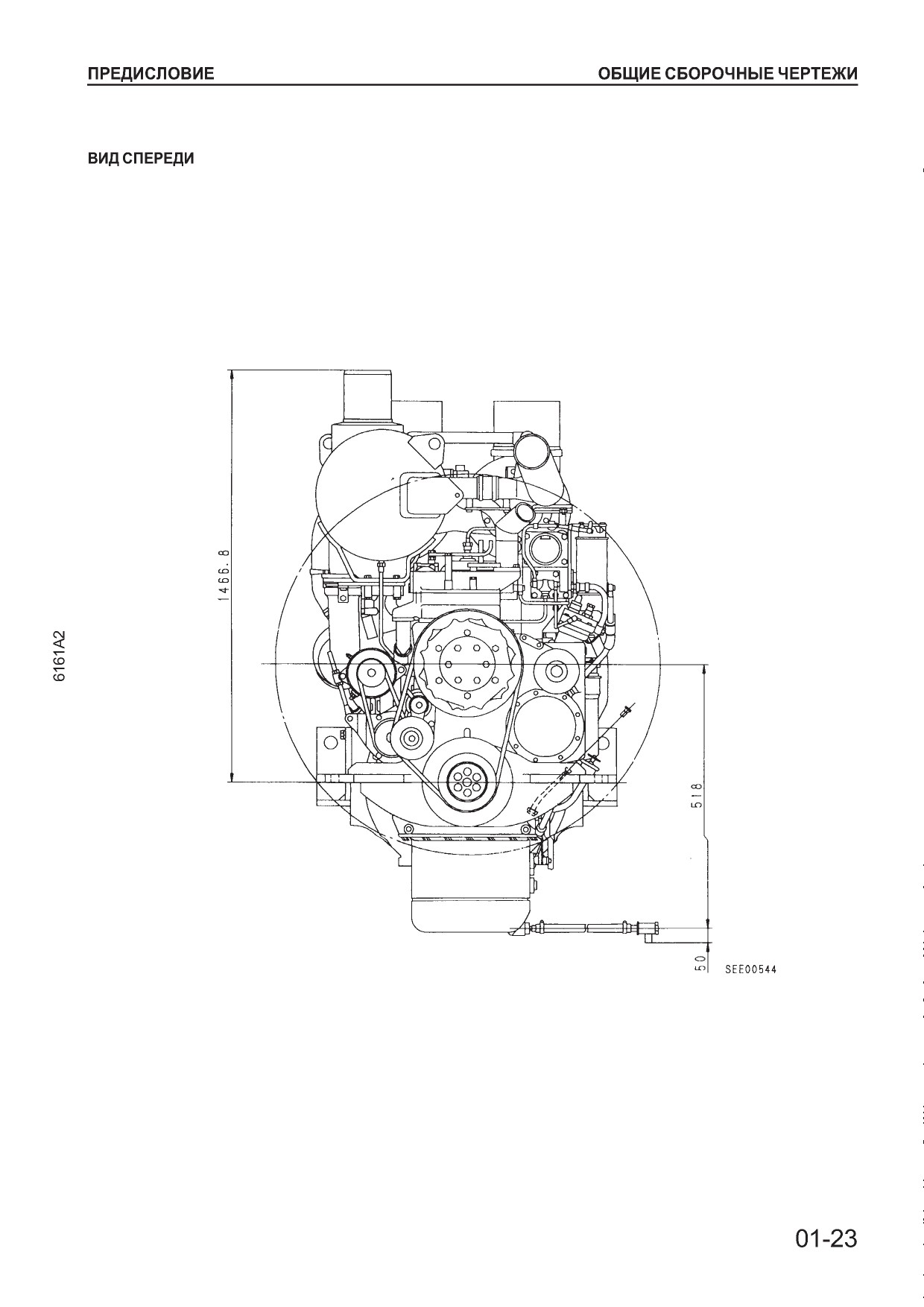

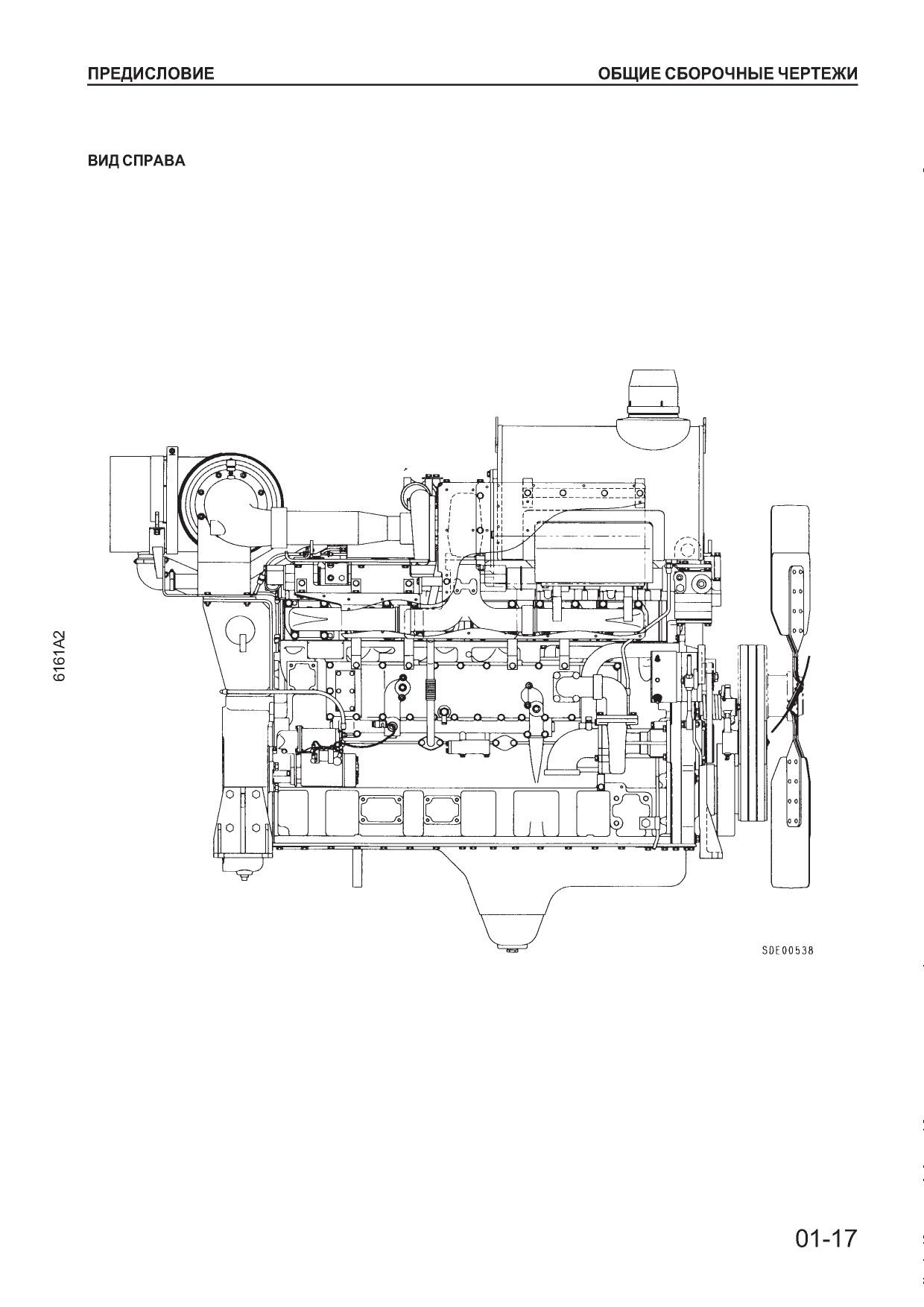

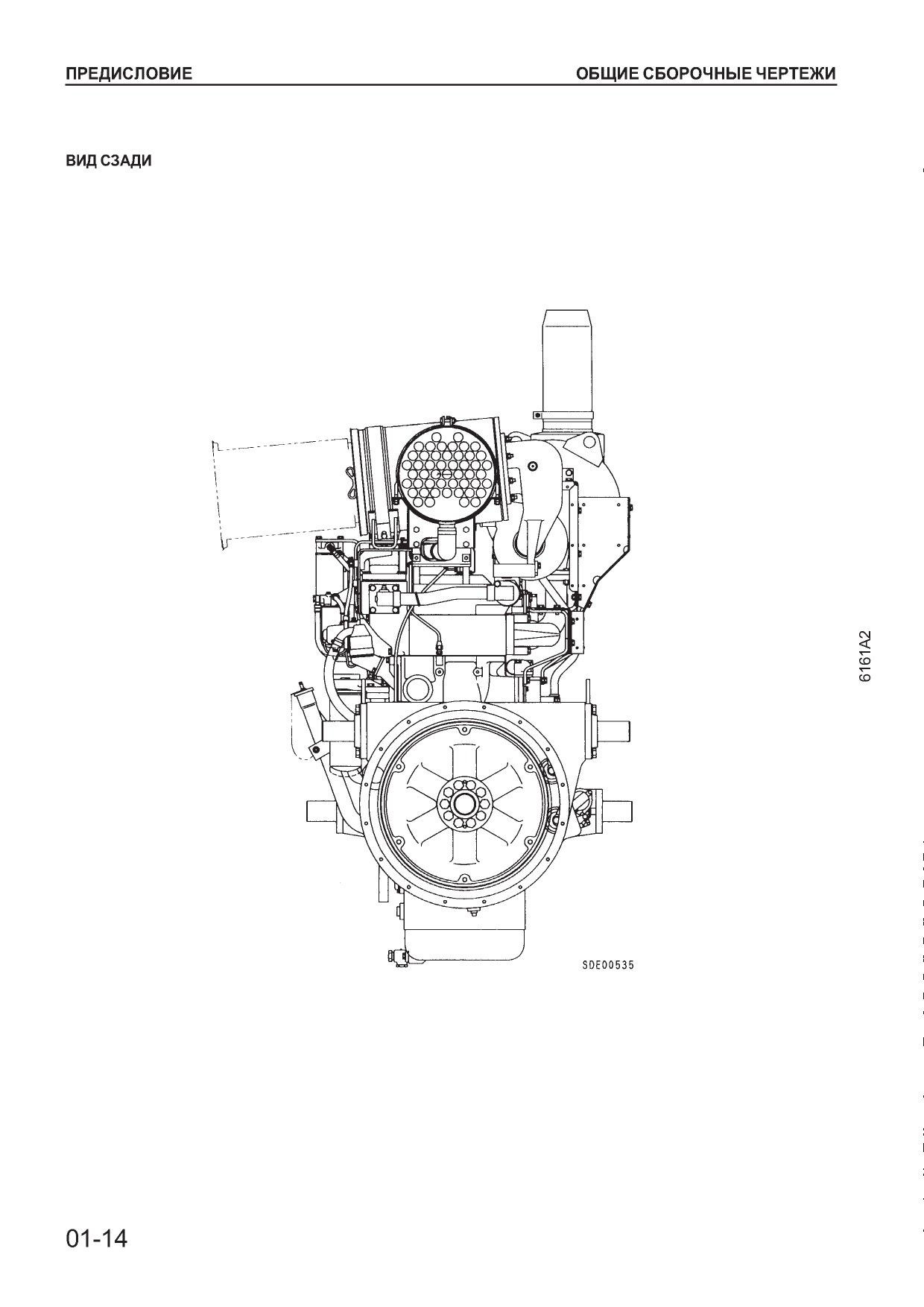

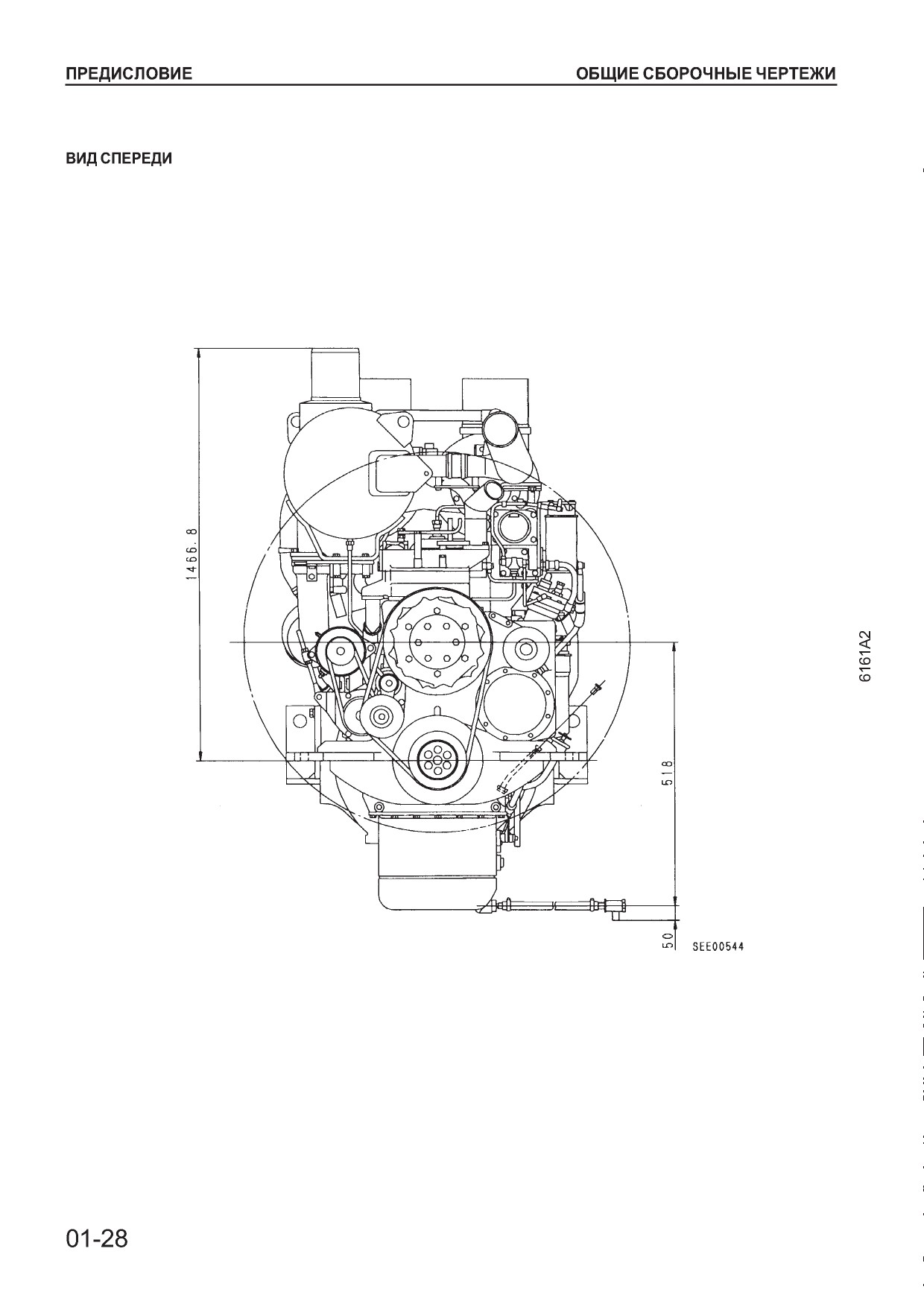

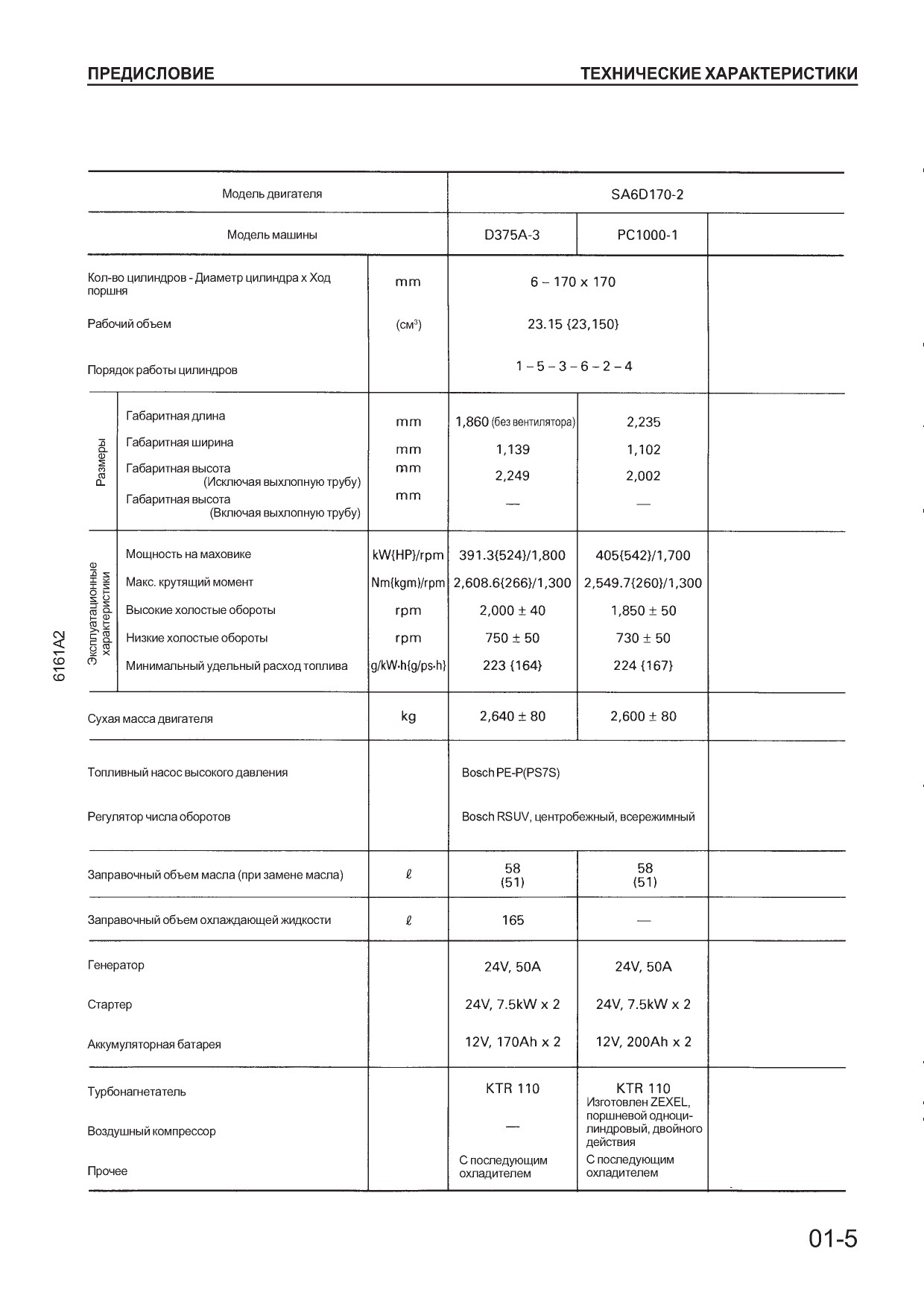

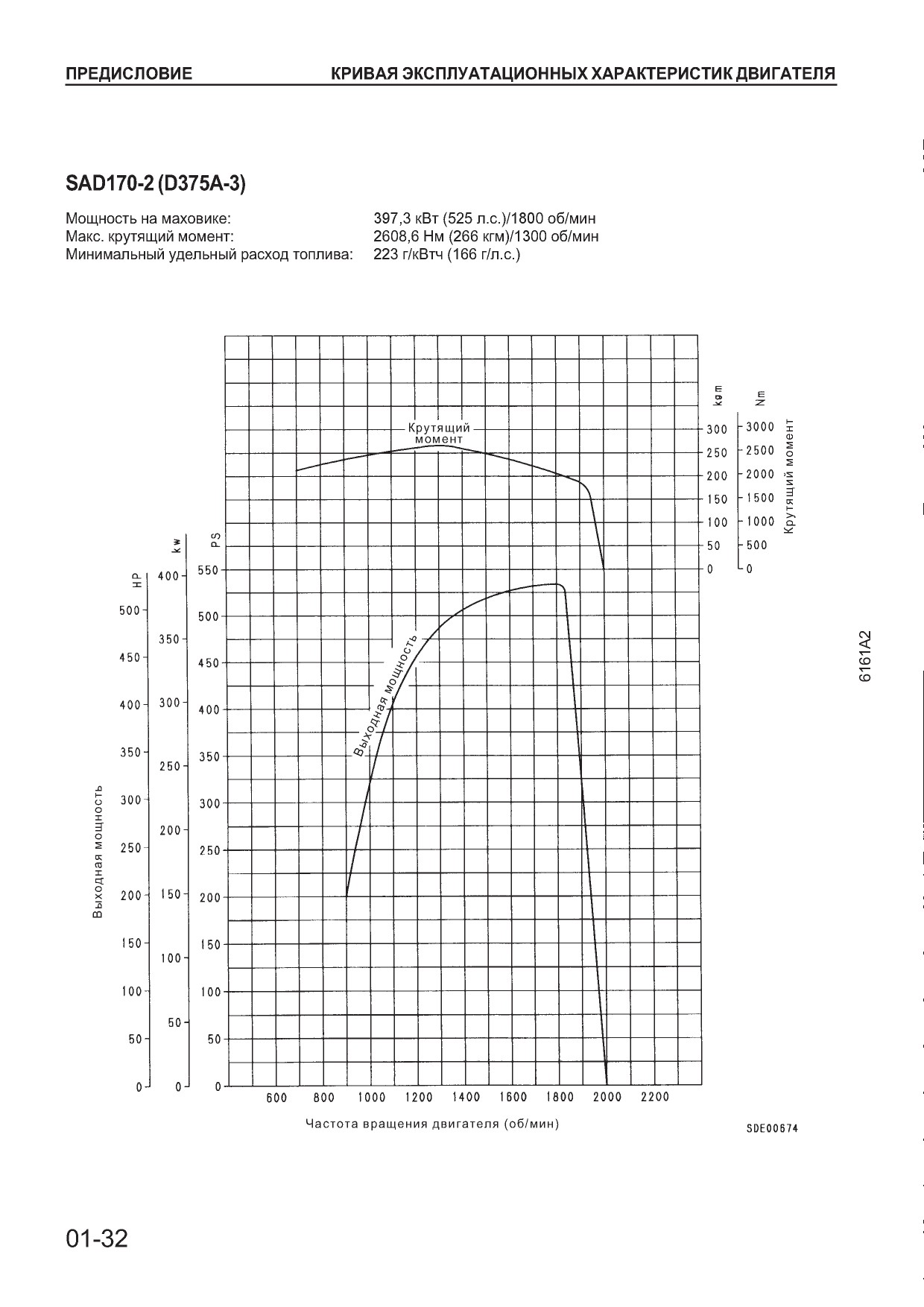

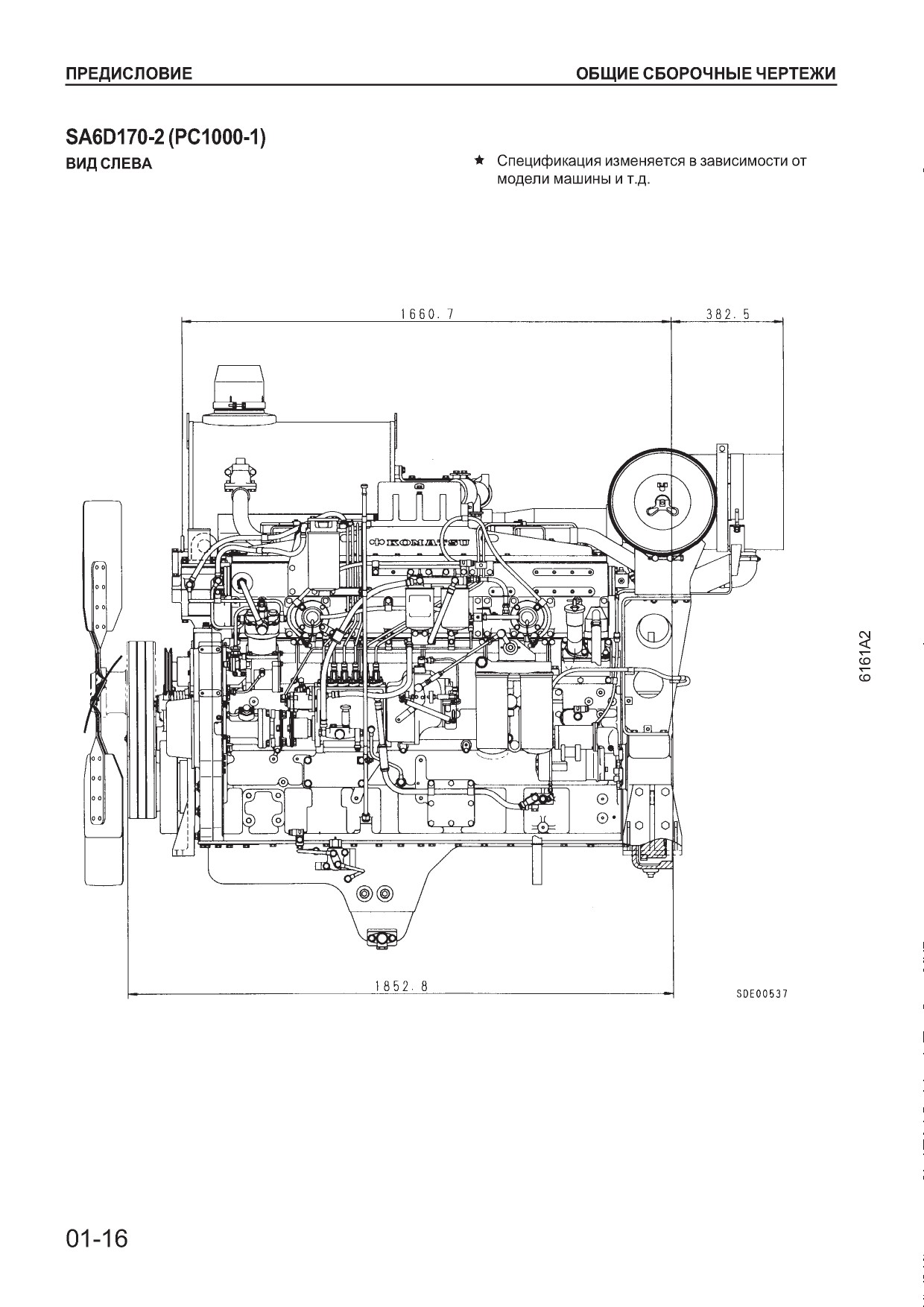

ПРЕДИСЛОВИЕ

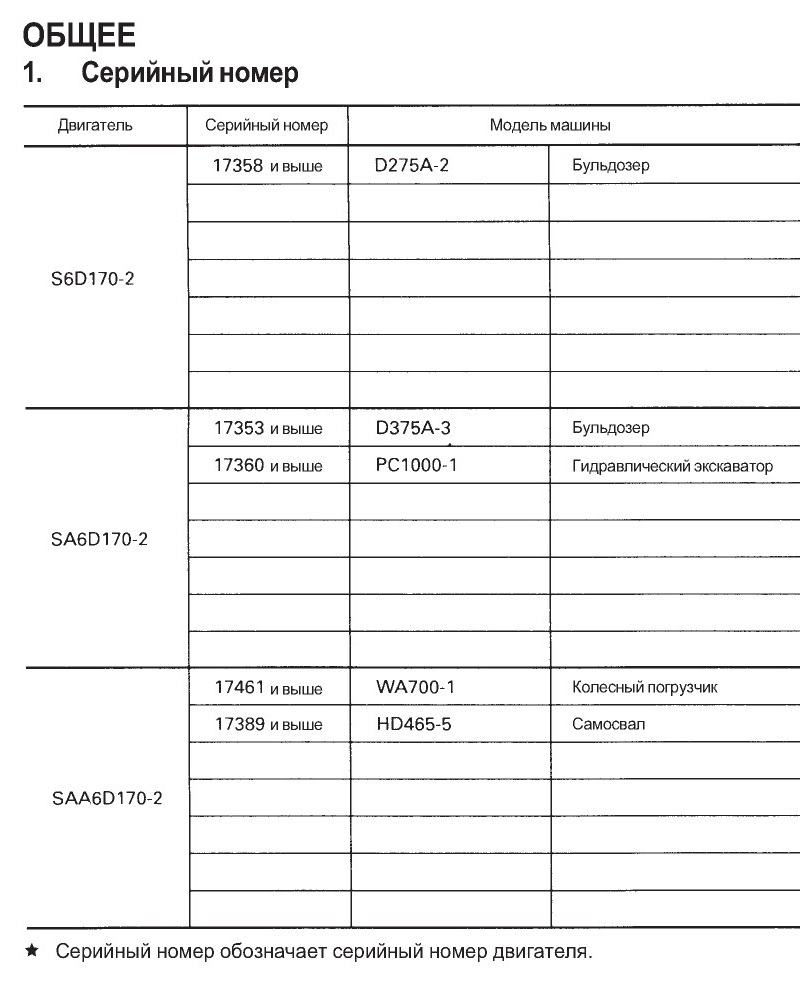

ОБЩЕЕ
Эта заводская инструкция была подготовлена как пособие для улучшения качества ремонта, которое должно дать обслуживающему персоналу исчерпывающие знания особенностей машины, рациональной технологии ее ремонта и критериев оценки качества ремонтно-обслуживающих работ. Внимательно изучите инструкцию и используйте ее на практике с максимальной эффективностью.
Эта заводская инструкция содержит главным образом техническую информацию, необходимую для операций, выполняемых на станции техобслуживания. Для простоты пользования инструкция подразделяется на нижеуказанные главы. в свою очередь эти главы сгруппированы в следующие разделы, соответствующие числу основных конструктивных групп;
УСТРОЙСТВО И РАБОТА

В этом разделе описывается устройство и назначение каждою компонента машины. Он служит не только для ознакомления с конструкцией, но и в качестве справочного материала, необходимого для диагностики неисправностей.

ПРОВЕРКА И РЕГУЛИРОВКА

В этом разделе приводятся операции контроля, которые следует выполнить до и после ремонта, а также регулировки, необходимые после завершения контрольных и ремонтных операций. В этот же раздел включены таблицы поиска и устранения неисправностей с указанием их признаков и причин,

РАЗБОРКА И СБОРКА

В этом разделе изложена последовательность операций, которую нужно соблюдать при снятии, установке, разборке или сборке каждого компонента машины, а также безопасные приемы проведения этих операций.

НОРМАТИВЫ ТЕХОБСЛУЖИВАНИЯ

В этом разделе содержатся стандартные требования, предъявляемые к элементам машин при их проверке после разборки.
ПРИМЕЧАНИЕ

Технические характеристики, содержащиеся в настоящей заводской инструкции, могут быть изменены в любое время без предварительного уведомления. Пользуйтесь техническими характеристиками, содержащимися в инструкции самого последнего выпуска.

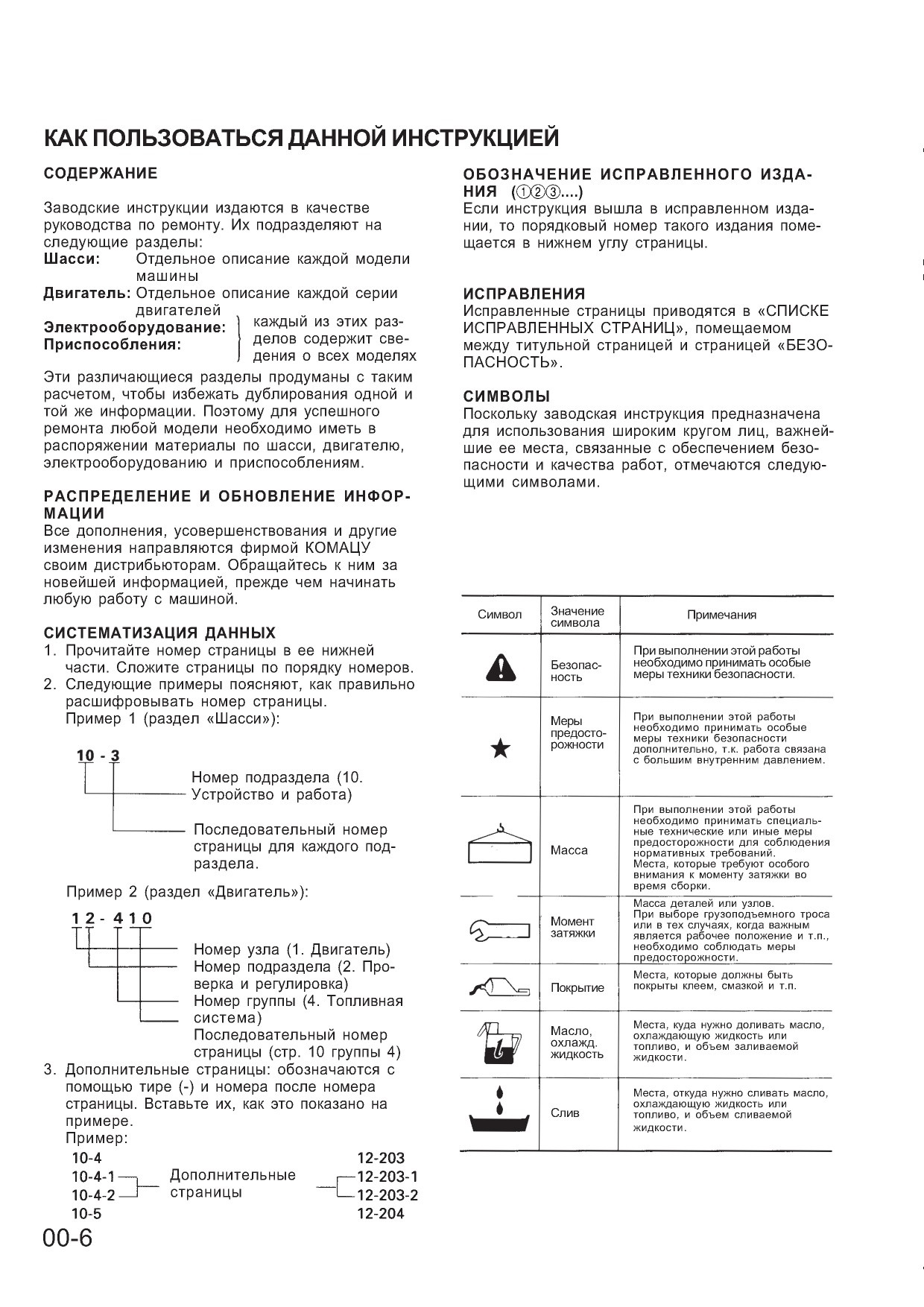

КАК ПОЛЬЗОВАТЬСЯ ДАННОЙ ИНСТРУКЦИЕЙ

СОДЕРЖАНИЕ

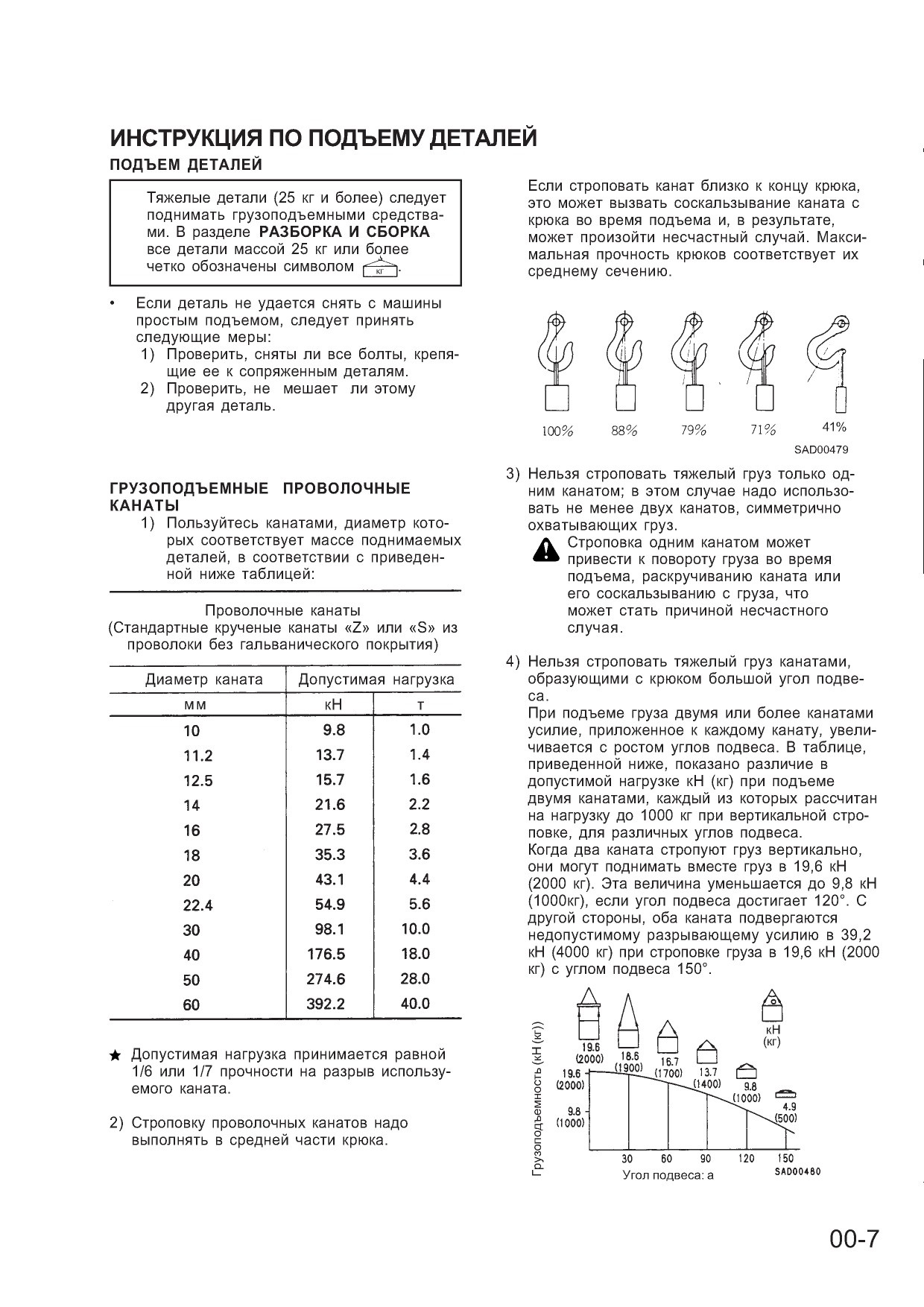

ИНСТРУКЦИЯ ПО ПОДЪЕМУ ДЕТАЛЕЙ
ПОДЪЕМ ДЕТАЛЕЙ

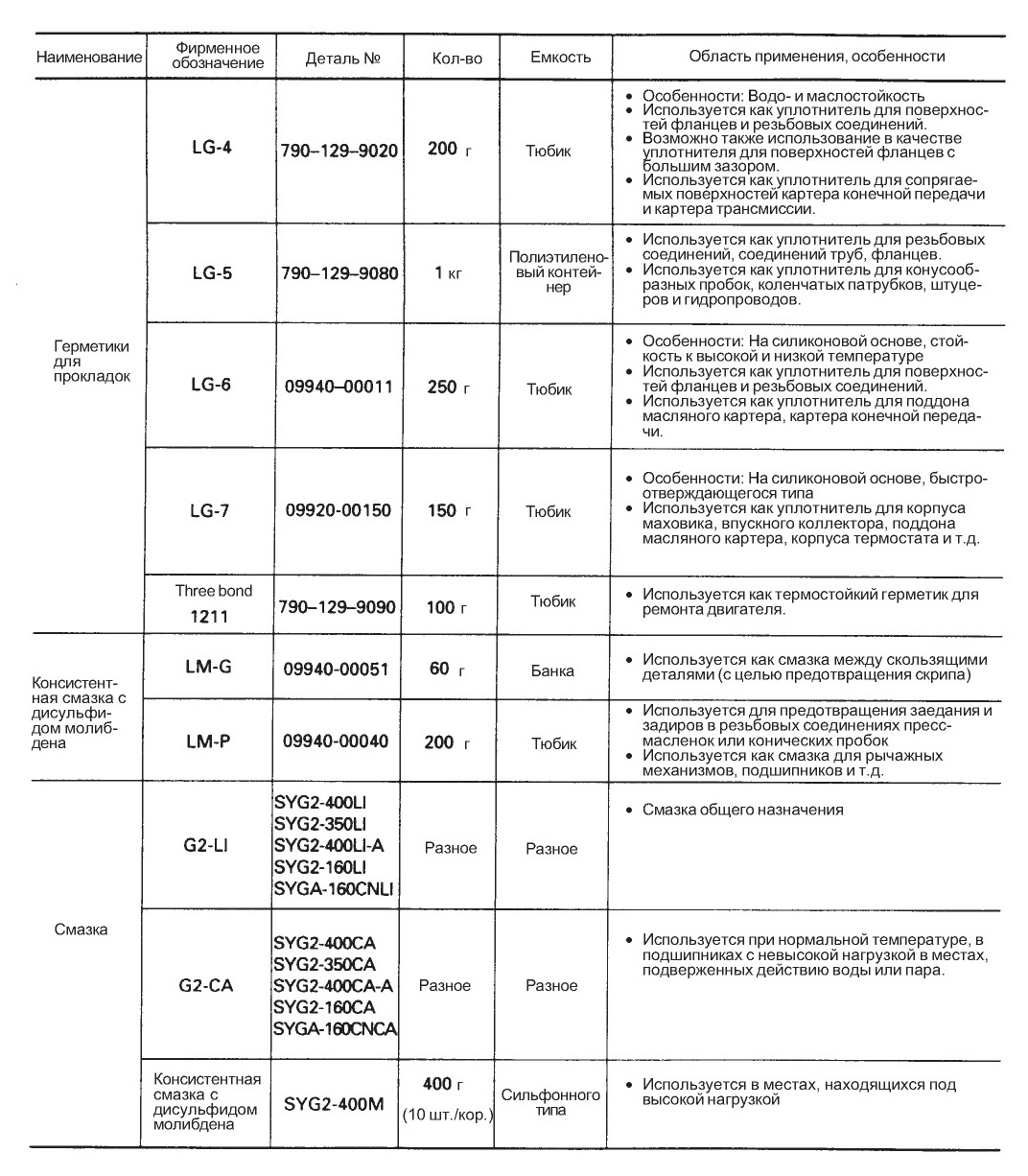

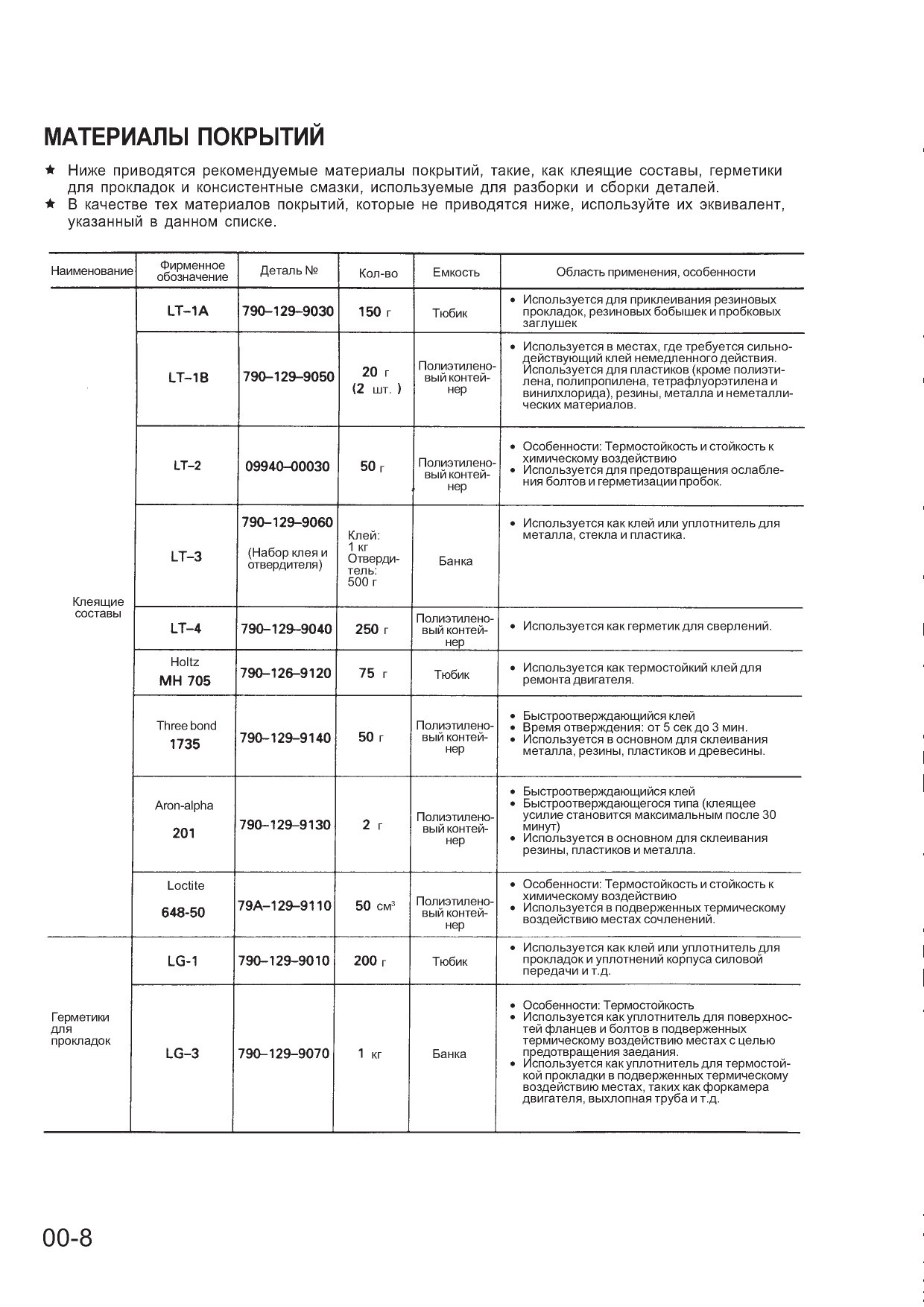

МАТЕРИАЛЫ ПОКРЫТИЙ
★ Ниже приводятся рекомендуемые материалы покрытий, такие, как клеящие составы, герметики для прокладок и консистентные смазки, используемые для разборки и сборки деталей.

★ В качестве тех материалов покрытий, которые не приводятся ниже, используйте их эквивалент, указанный в данном списке.

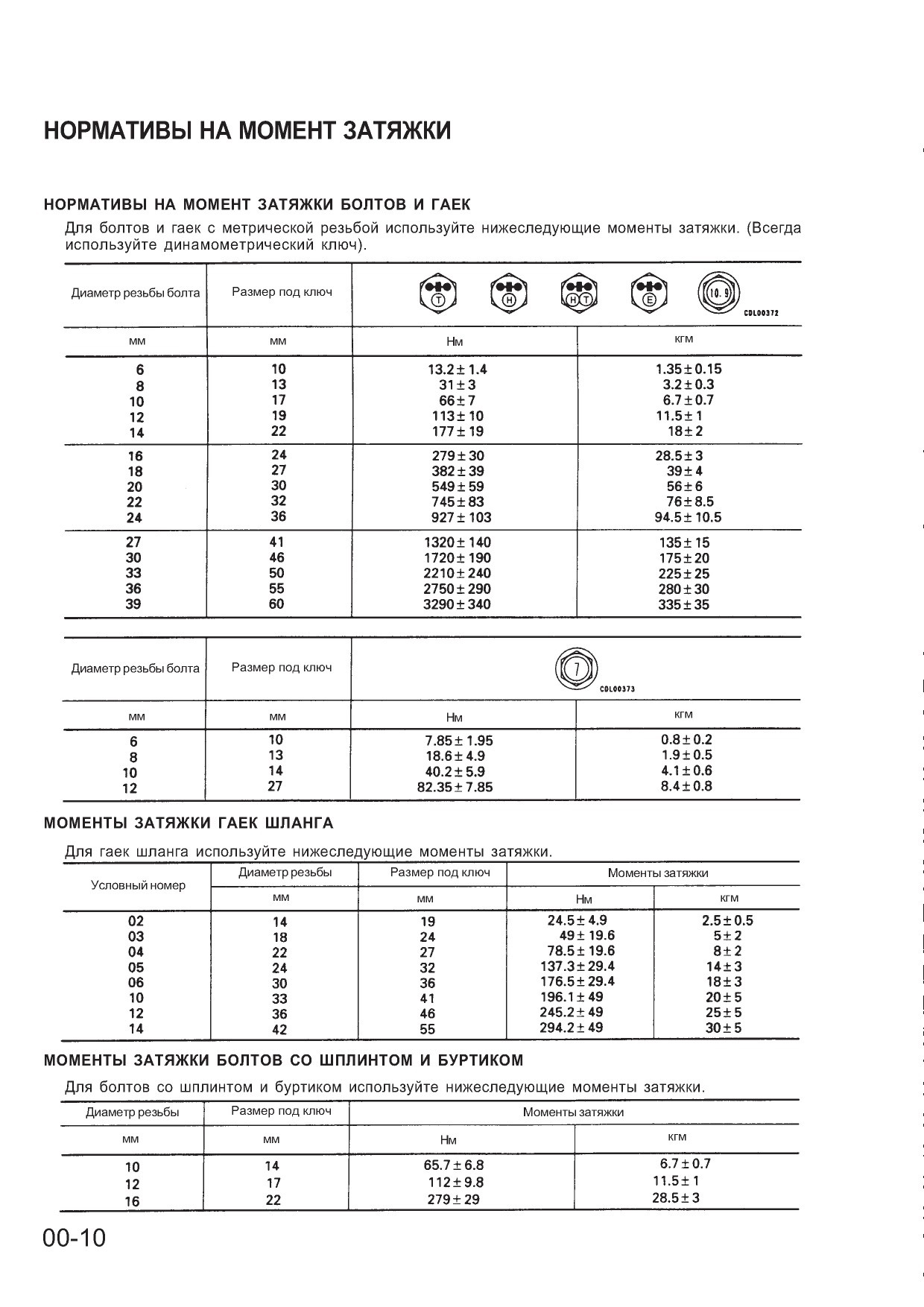

НОРМАТИВЫ НА МОМЕНТ ЗАТЯЖКИ
НОРМАТИВЫ НА МОМЕНТ ЗАТЯЖКИ БОЛТОВ И ГАЕК
Для болтов и гаек с метрической резьбой используйте нижеследующие моменты затяжки. (Всегда используйте динамометрический ключ).

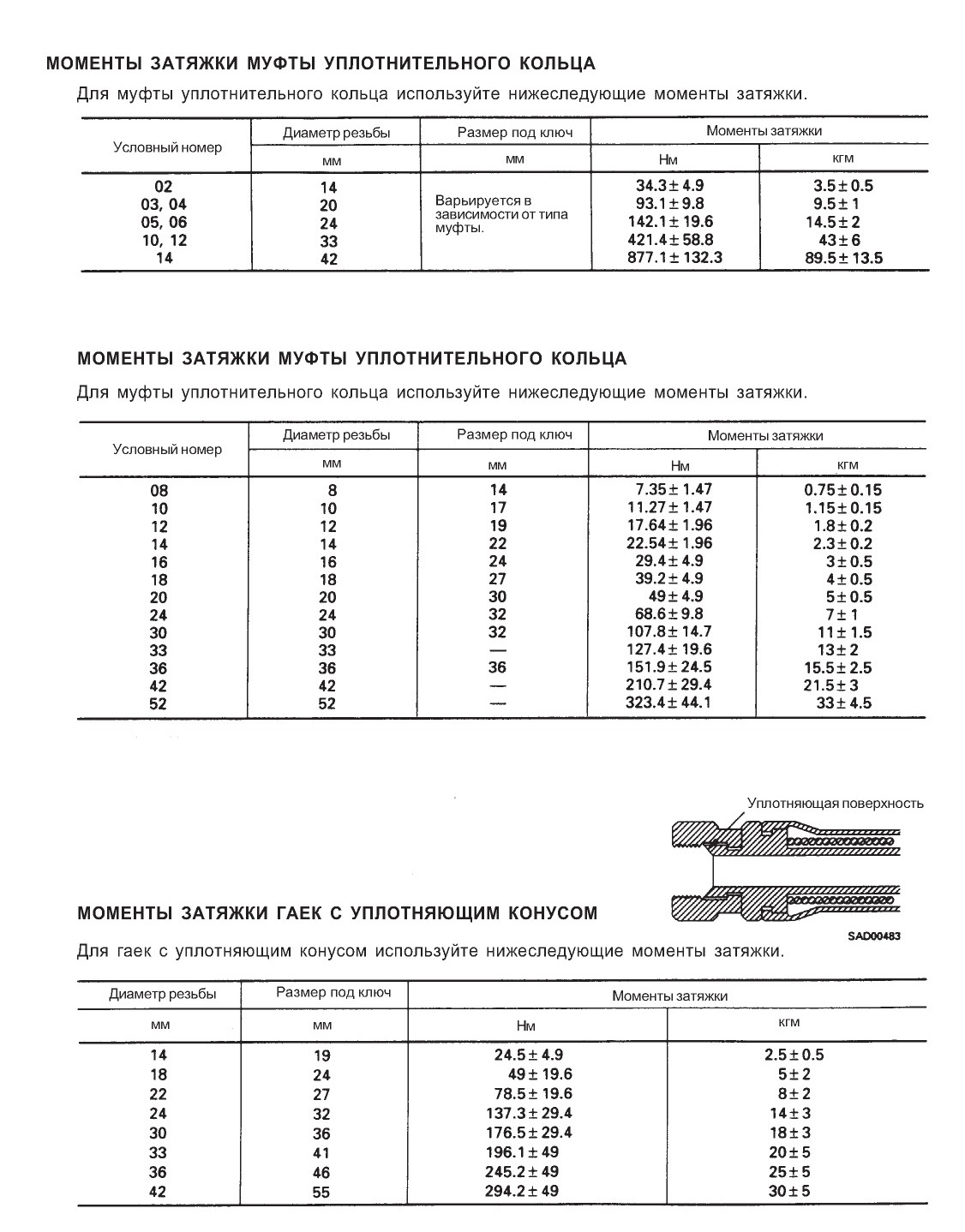

МОМЕНТЫ ЗАТЯЖКИ МУФТЫ УПЛОТНИТЕЛЬНОГО КОЛЬЦА

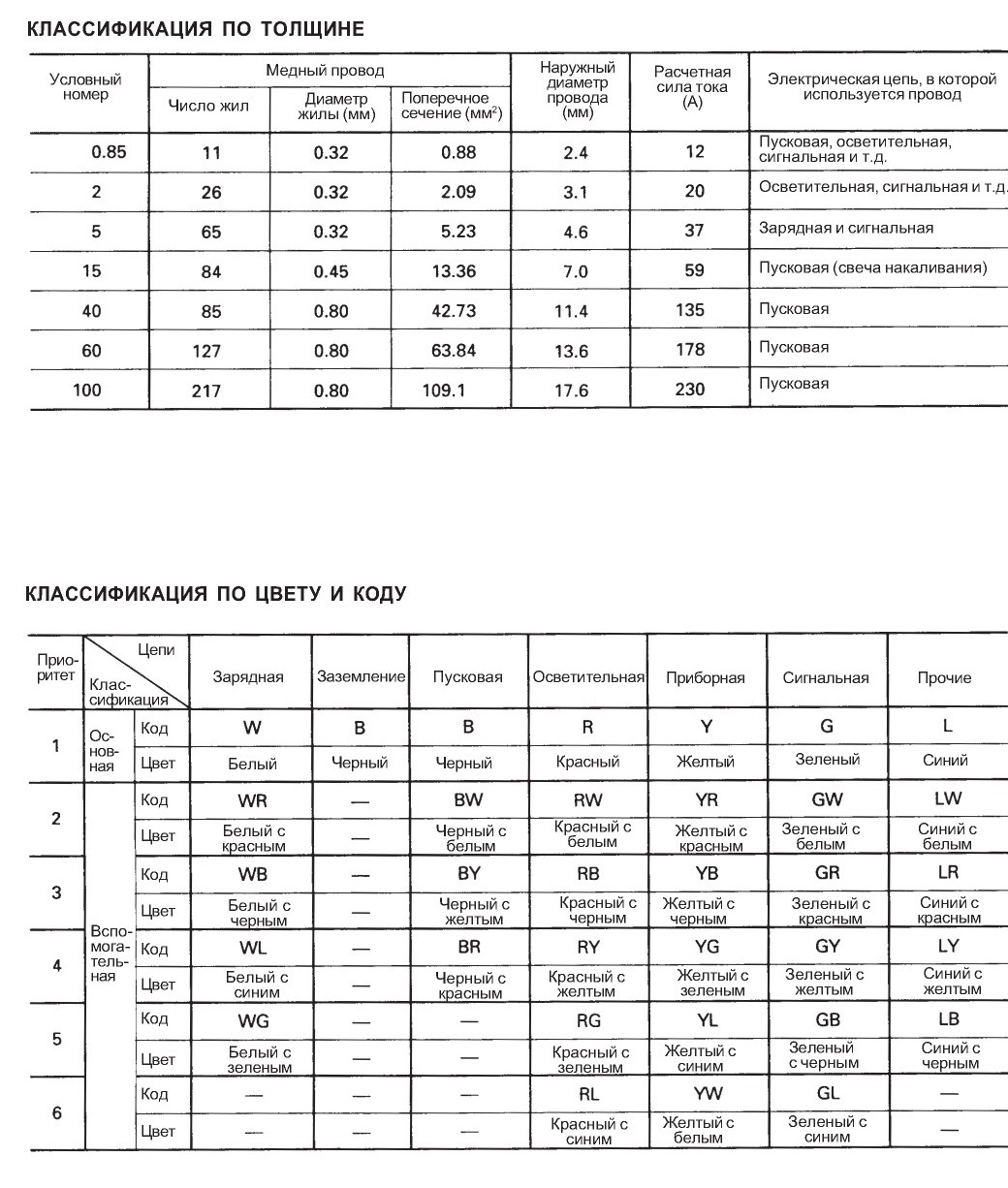

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ
В монтажных схемах для обозначения толщины проводов используются различные цвета и символы. Нижеприведенная таблица поможет Вам правильно читать МОНТАЖНЫЕ СХЕМЫ.

Пример: 5WB соответствует проводу с условным номером 5 и белой изоляцией с черной полосой.

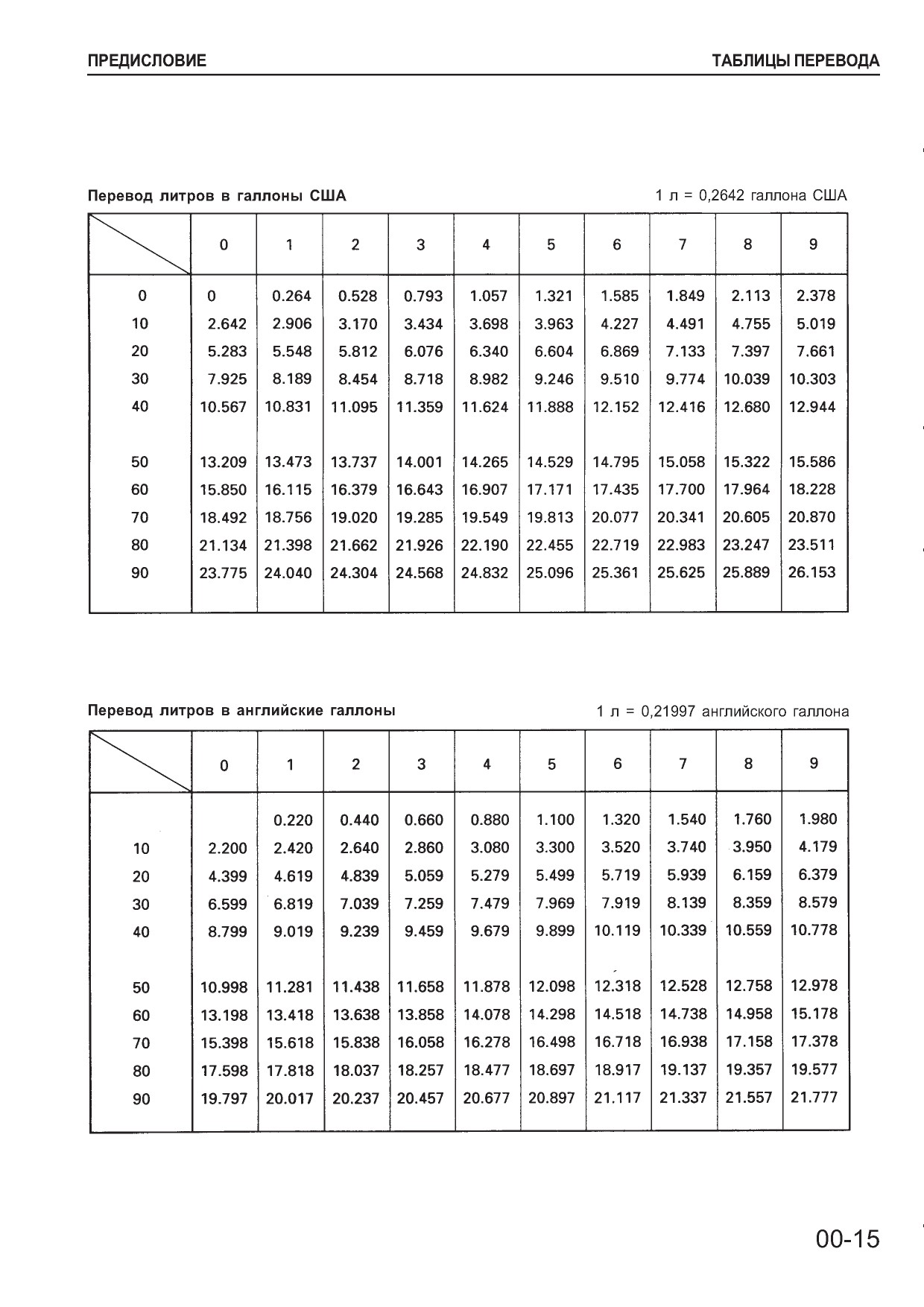

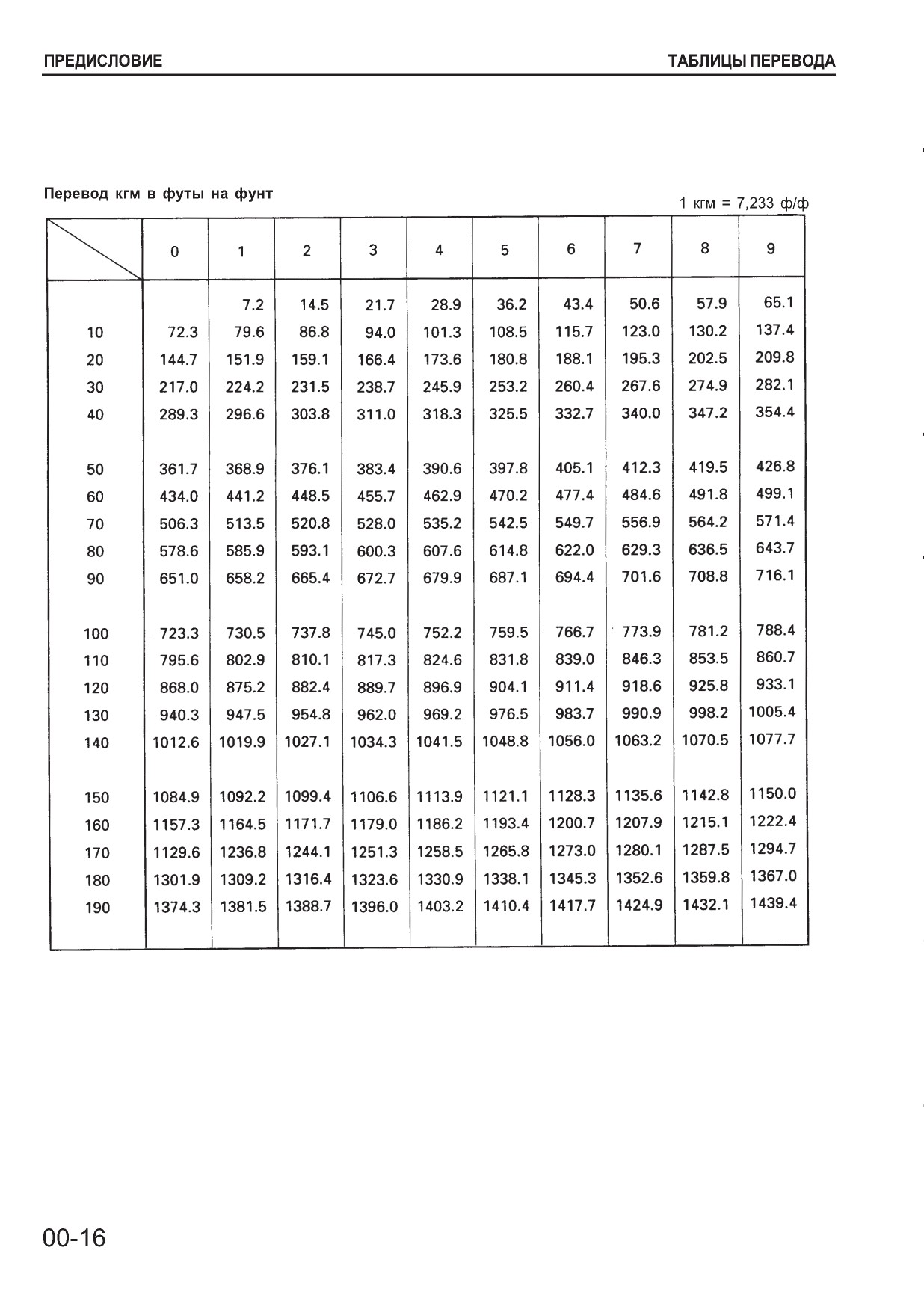

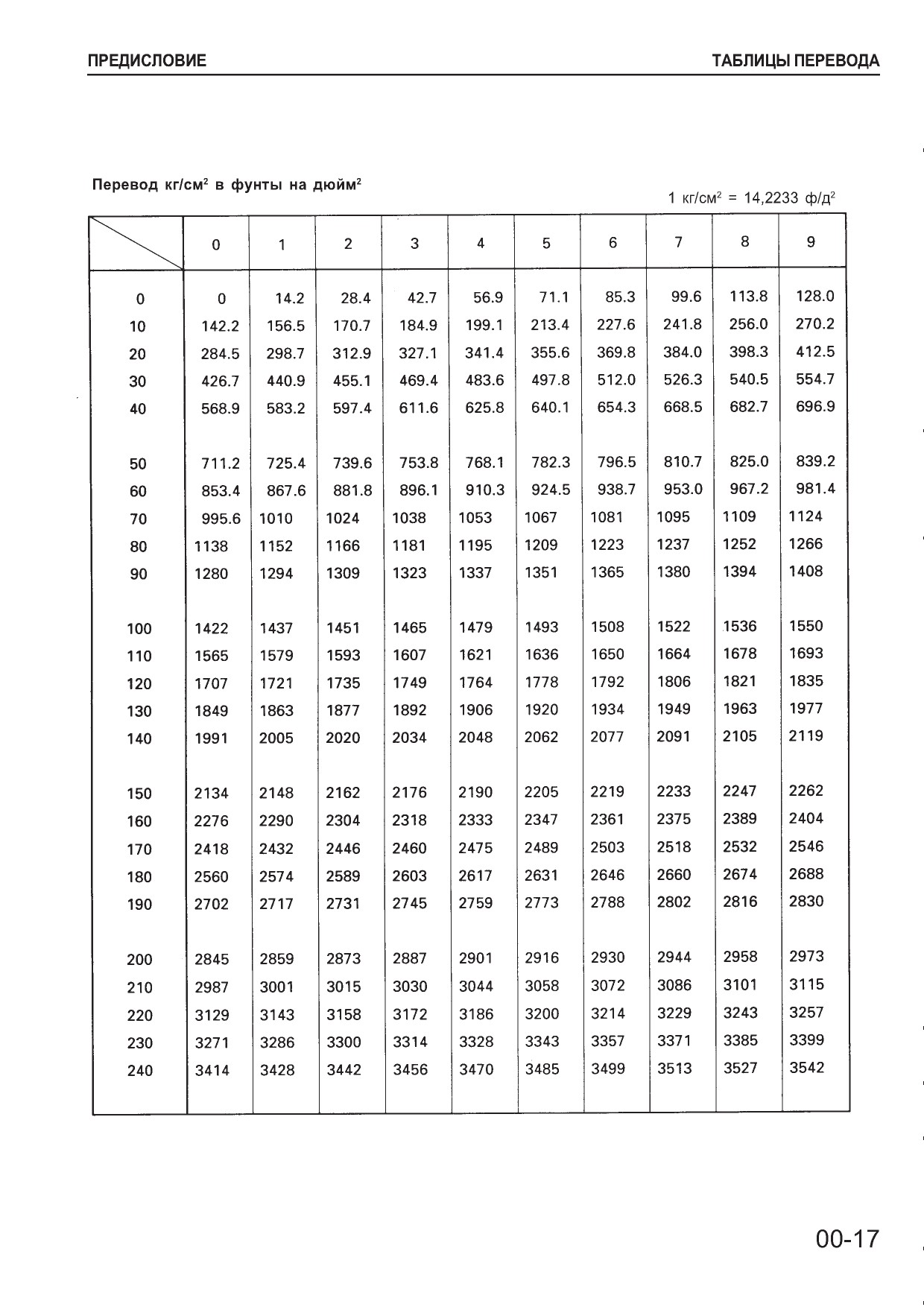

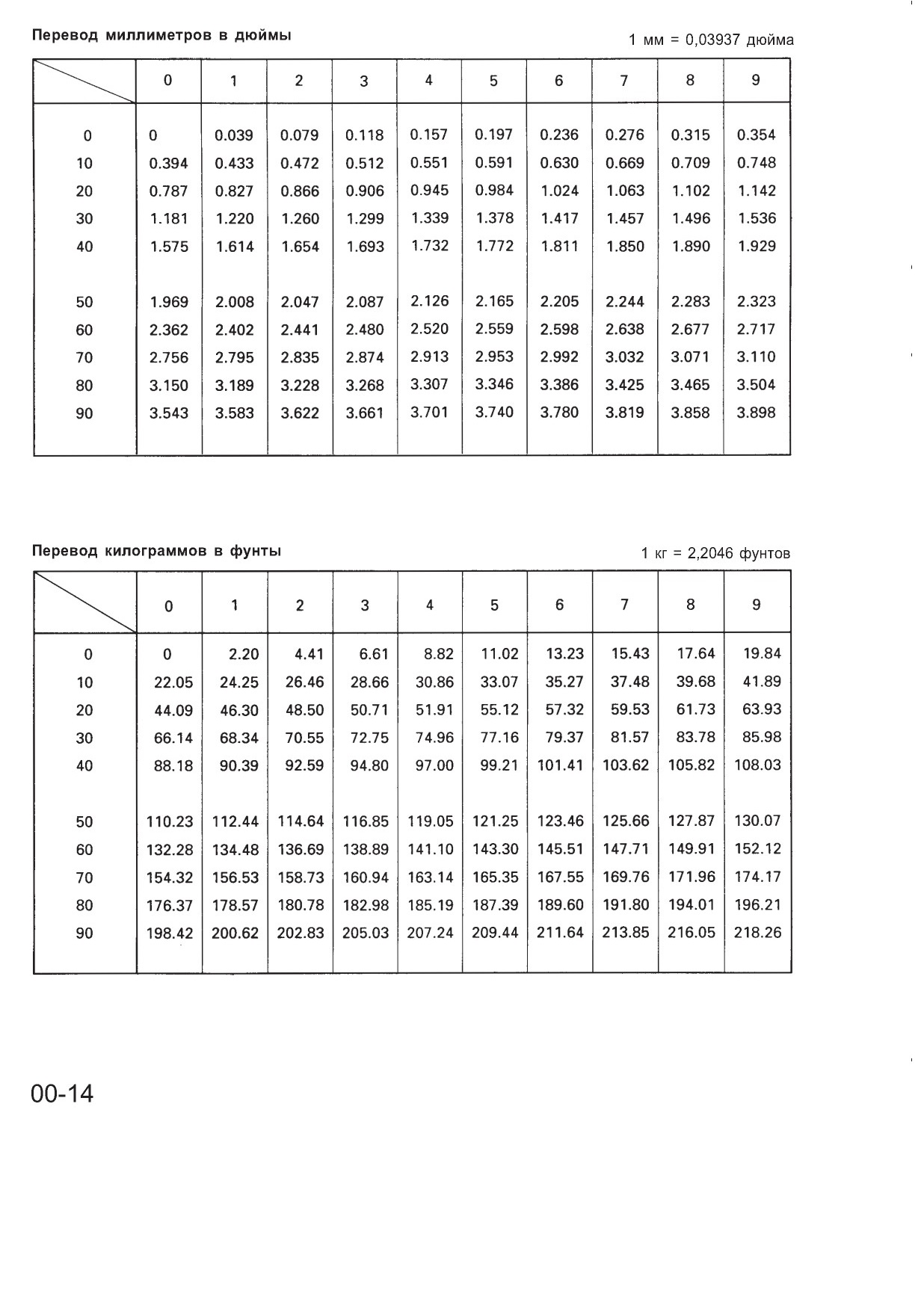

ТАБЛИЦЫ ПЕРЕВОДА МЕТРИЧЕСКОЙ СИСТЕМЫ В АНГЛО АМЕРИКАНСКИЕ ЕДИНИЦЫ ИЗМЕРЕНИЙ

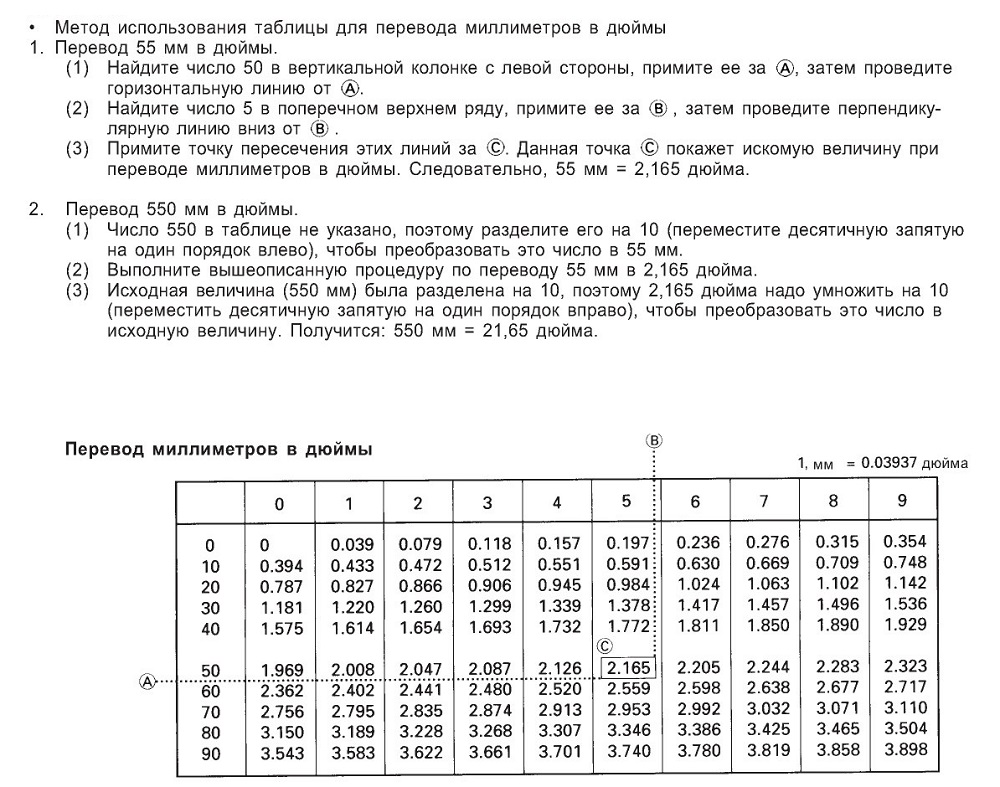

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦАМИ ПЕРЕВОДА

В данной главе представлены таблицы перевода, позволяющие легко переводить метрическую систему в англо-американские единицы измерений. Методика использования этих таблиц подробно изложена в нижеприведенных примерах.

ПРИМЕРЫ

Температура

Соотношение температурной шкалы Фаренгейта и Цельсия: Простой способ перевести значение температуры по Фаренгейту в значение по Цельсию и наоборот - с помощью прилагаемой таблицы с цифровыми колонками, где между колонкой градусов по Цельсию и колонкой градусов по Фаренгейту имеется центральная колонка.

Цифры в этой центральной колонке используются для обозначения температуры в градусах как по Фаренгейту, так и по Цельсию.

Если необходимо перевести градусы по Фаренгейту в градусы по Цельсию, исходите из центральной колонки как таблицы градусов по Фаренгейту, а эквивалент в градусах по Цельсию прочитайте в колонке слева.

Если необходимо перевести градусы по Цельсию в градусы по Фаренгейту, исходите из центральной колонки как таблицы градусов по Цельсию, а эквивалент в градусах по Фаренгейту прочитайте в колонке справа.
