Komatsu колёсный бульдозер WD500-3. Инструкция по эксплуатации - часть 2

10. ОБЩИЙ ВИД

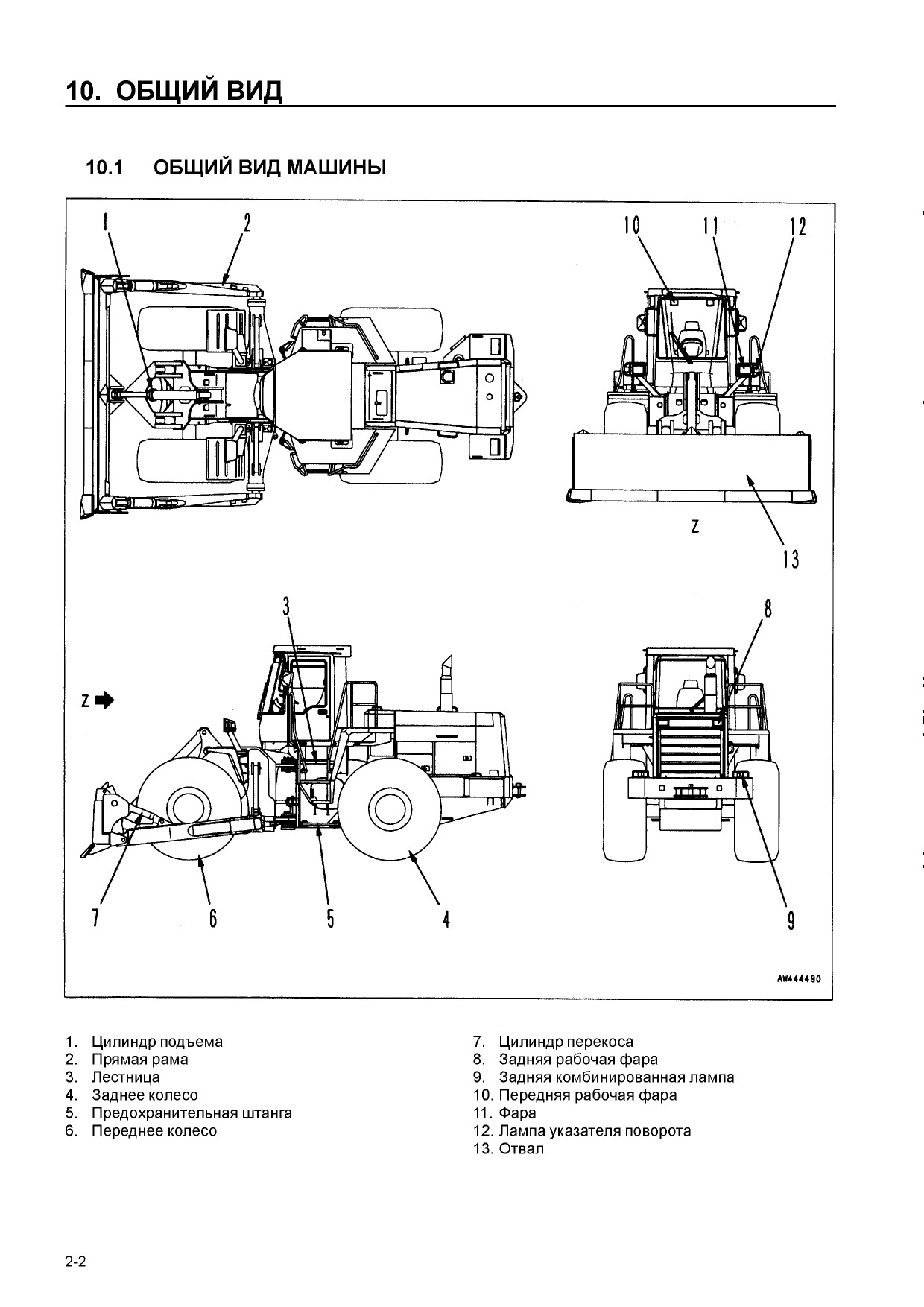

10.1 ОБЩИЙ ВИД МАШИНЫ

1. Цилиндр подъема

2. Прямая рама

3. Лестница

4. Заднее колесо

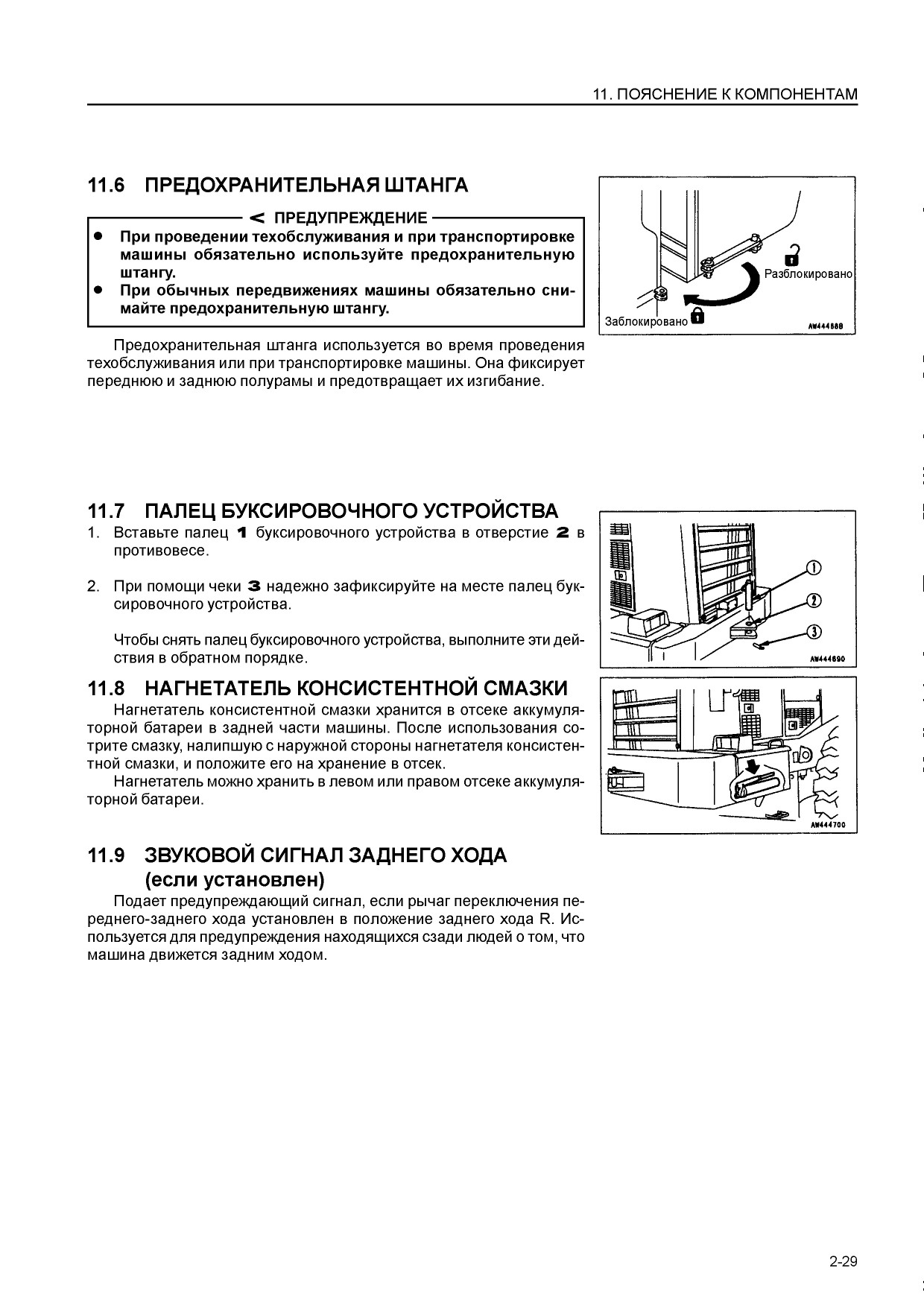

5. Предохранительная штанга

6. Переднее колесо
7. Цилиндр перекоса

8. Задняя рабочая фара

9. Задняя комбинированная лампа

10. Передняя рабочая фара

11. Фара

12. Лампа указателя поворота

13. Отвал
2-2

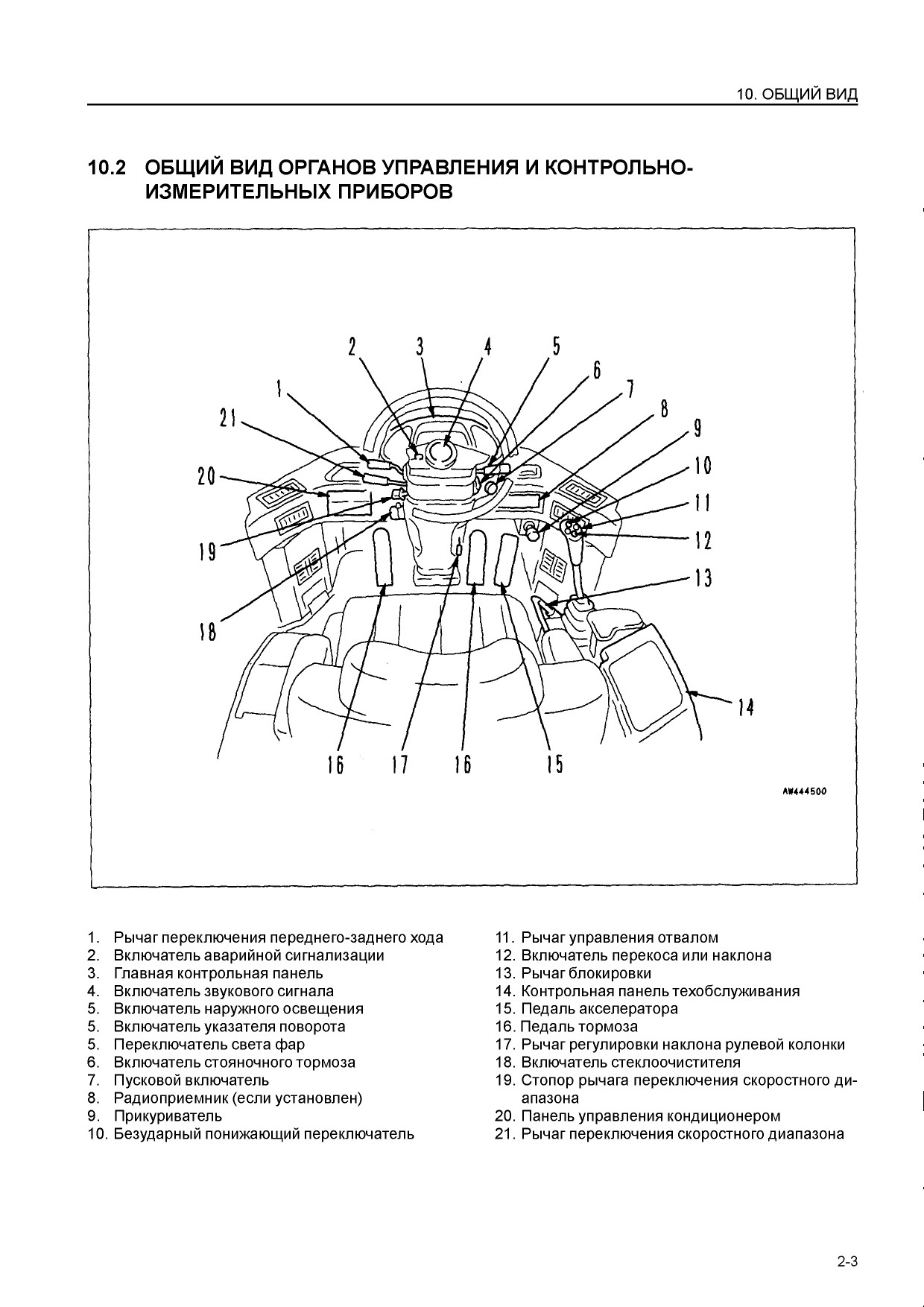

10.2 ОБЩИЙ ВИД ОРГАНОВ УПРАВЛЕНИЯ И КОНТРОЛЬНОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

1. Рычаг переключения переднего-заднего хода
2. Включатель аварийной сигнализации

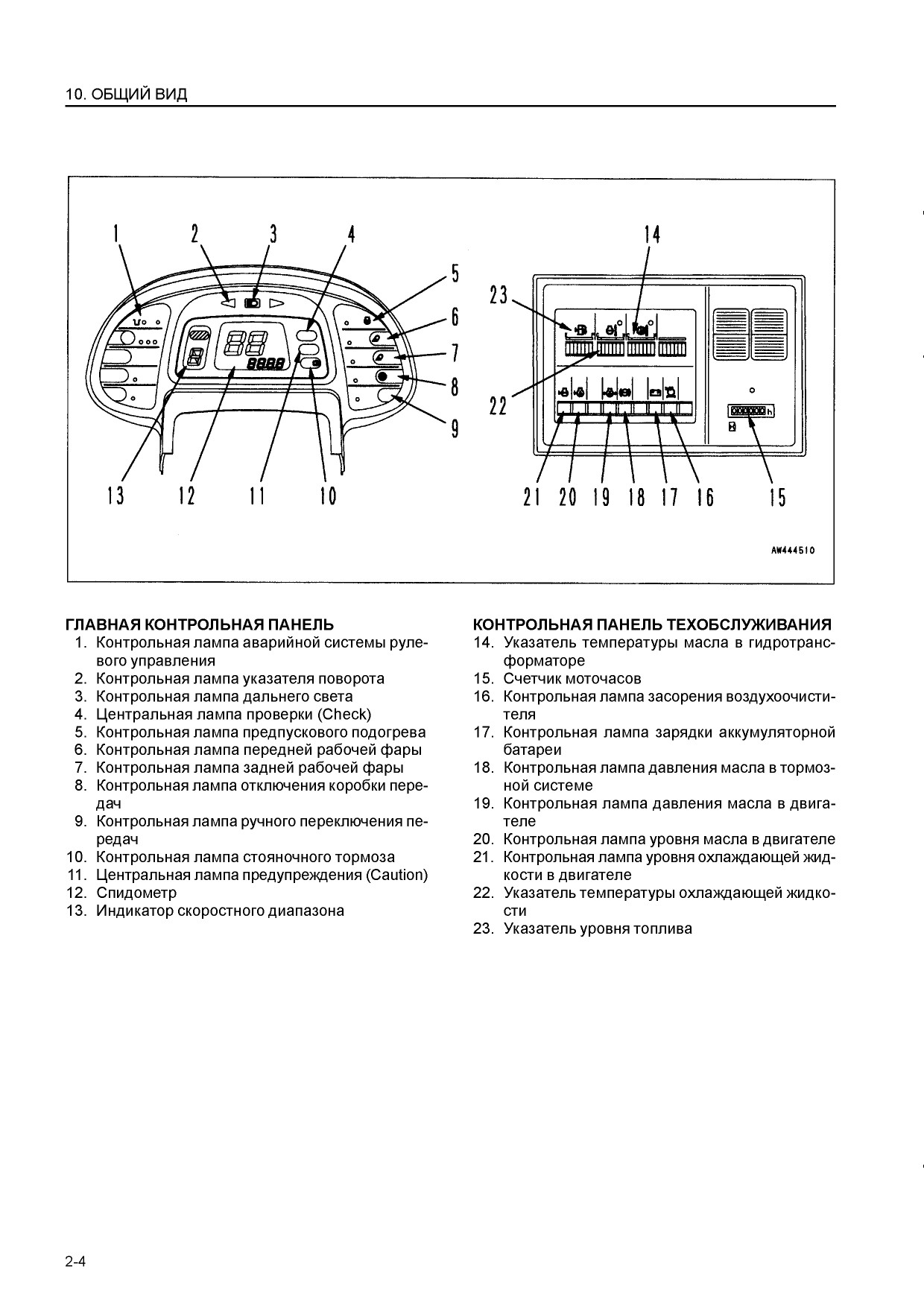

3. Главная контрольная панель
4. Включатель звукового сигнала

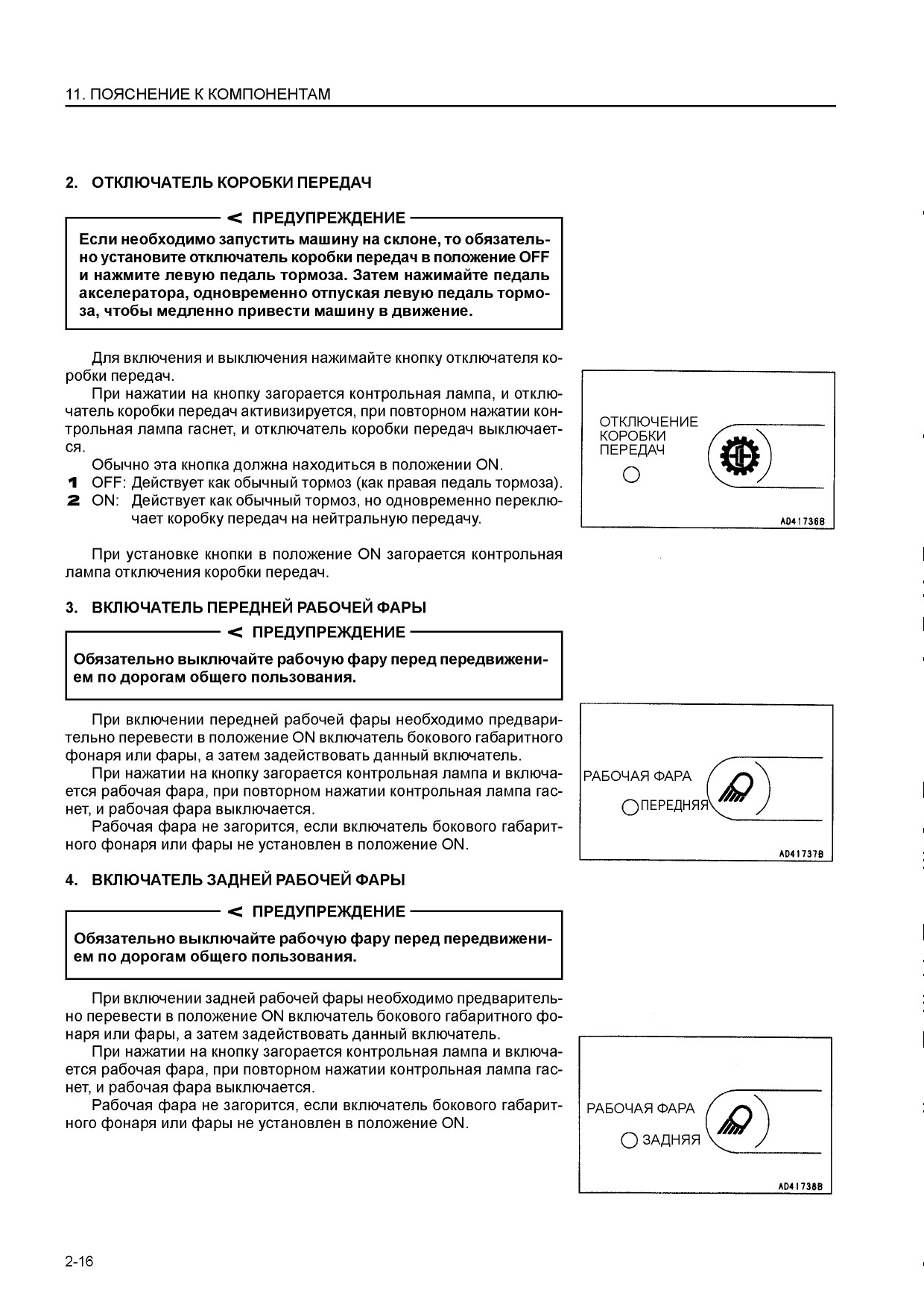

5. Включатель наружного освещения
5. Включатель указателя поворота
5. Переключатель света фар

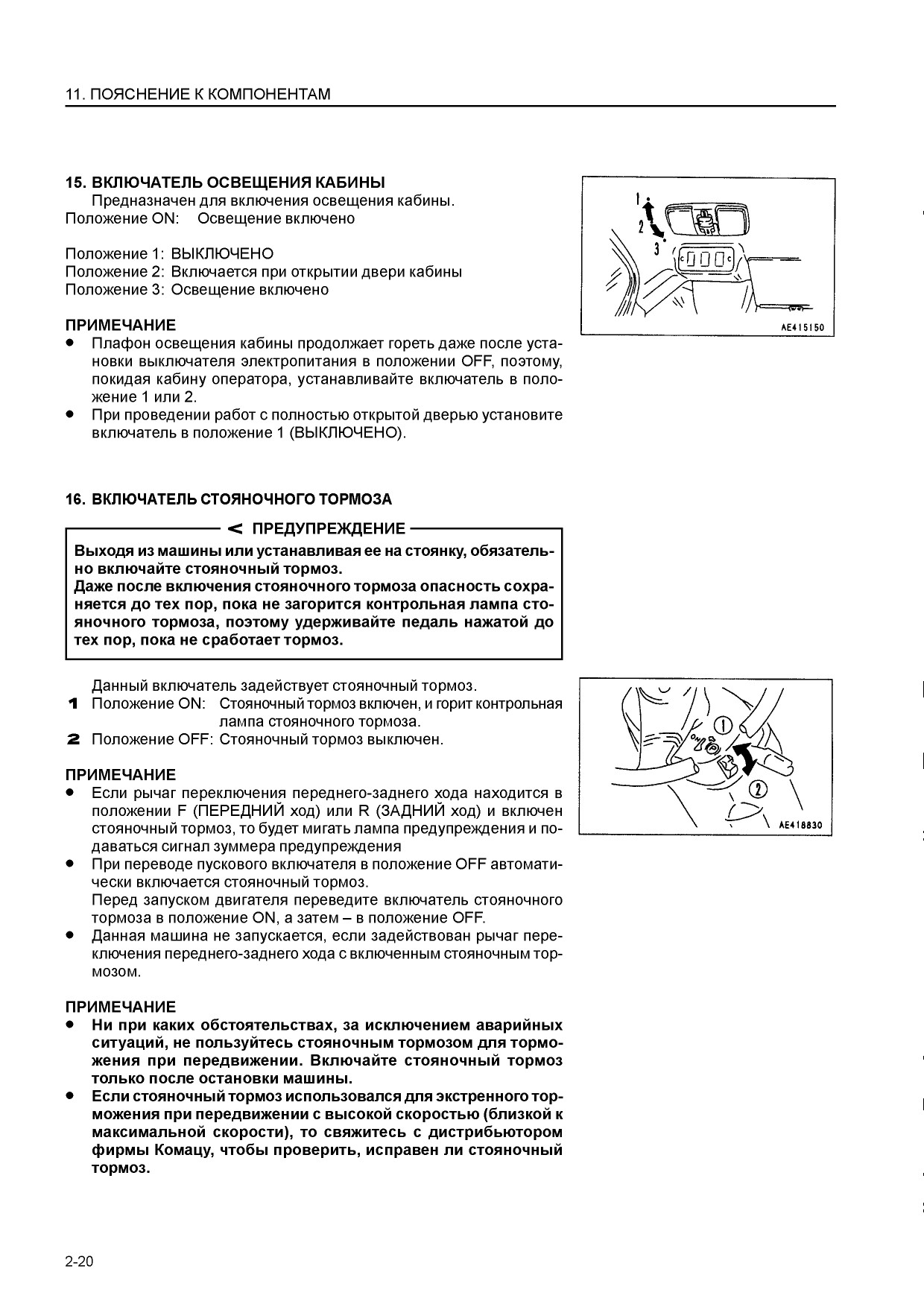

6. Включатель стояночного тормоза

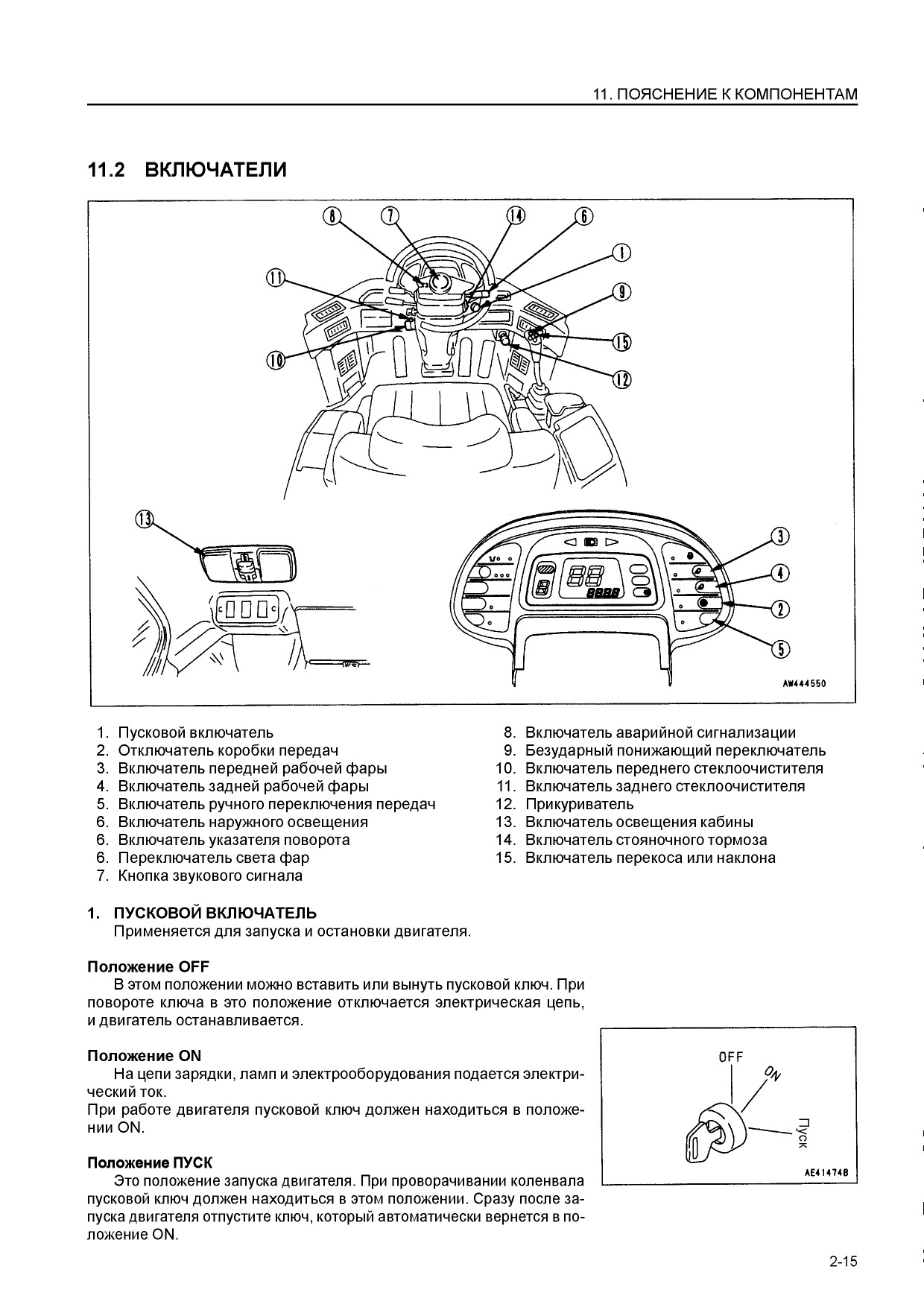

7. Пусковой включатель
8. Радиоприемник (если установлен)

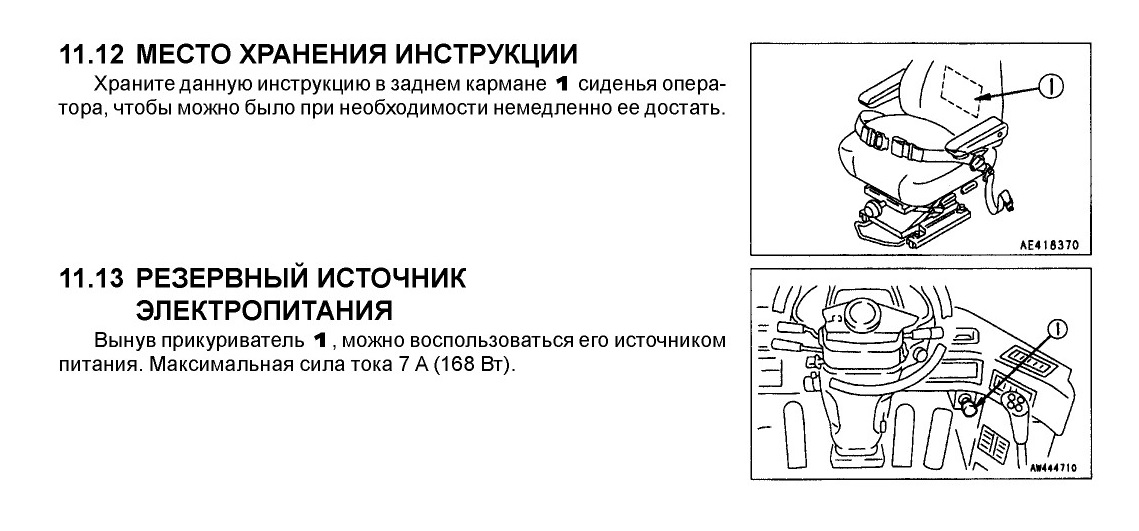

9. Прикуриватель
10. Безударный понижающий переключатель

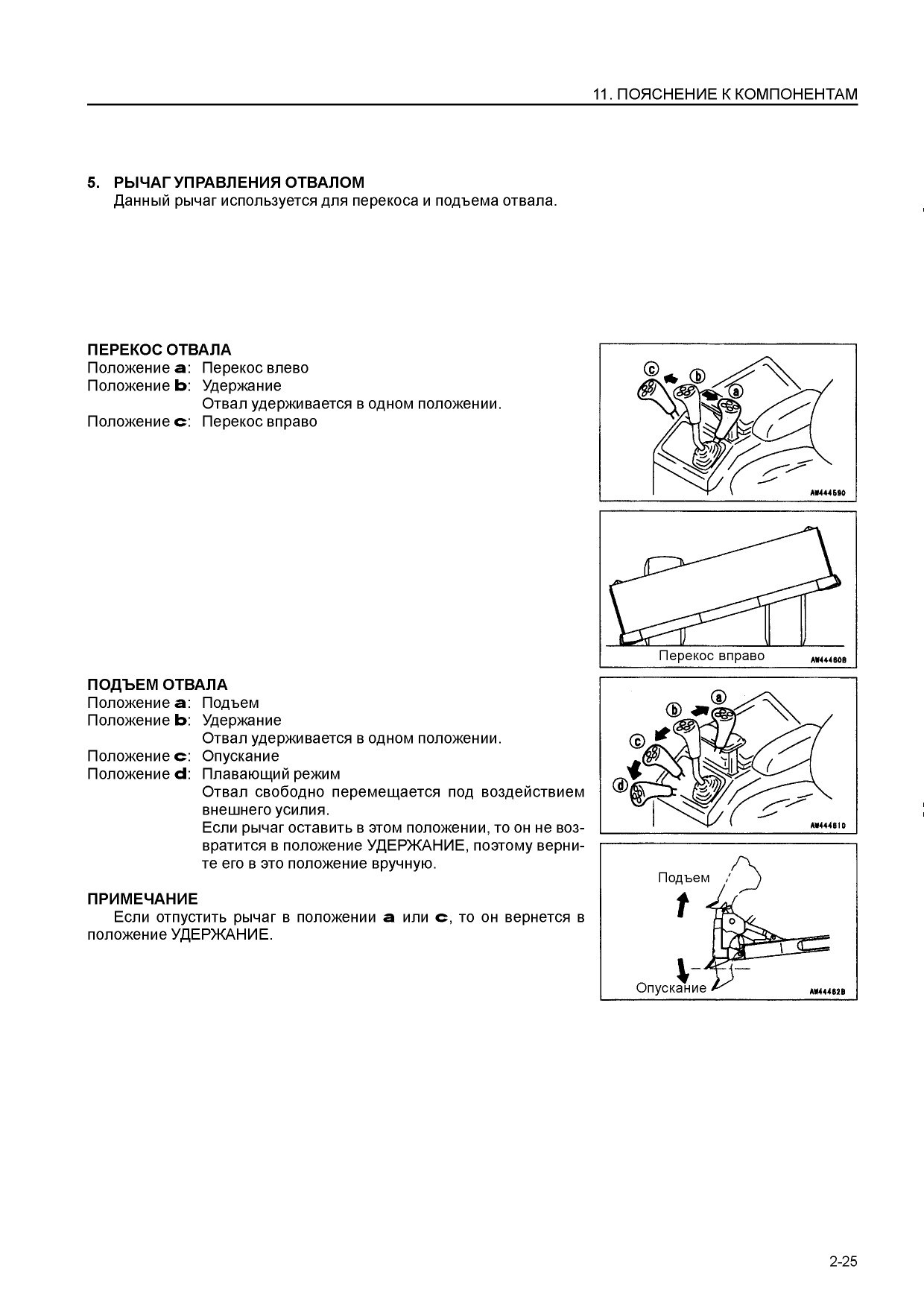

11. Рычаг управления отвалом

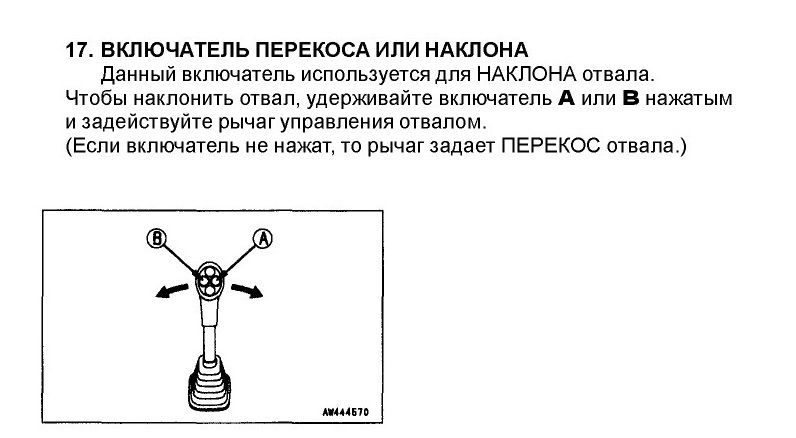

12. Включатель перекоса или наклона

13. Рычаг блокировки

14. Контрольная панель техобслуживания

15. Педаль акселератора

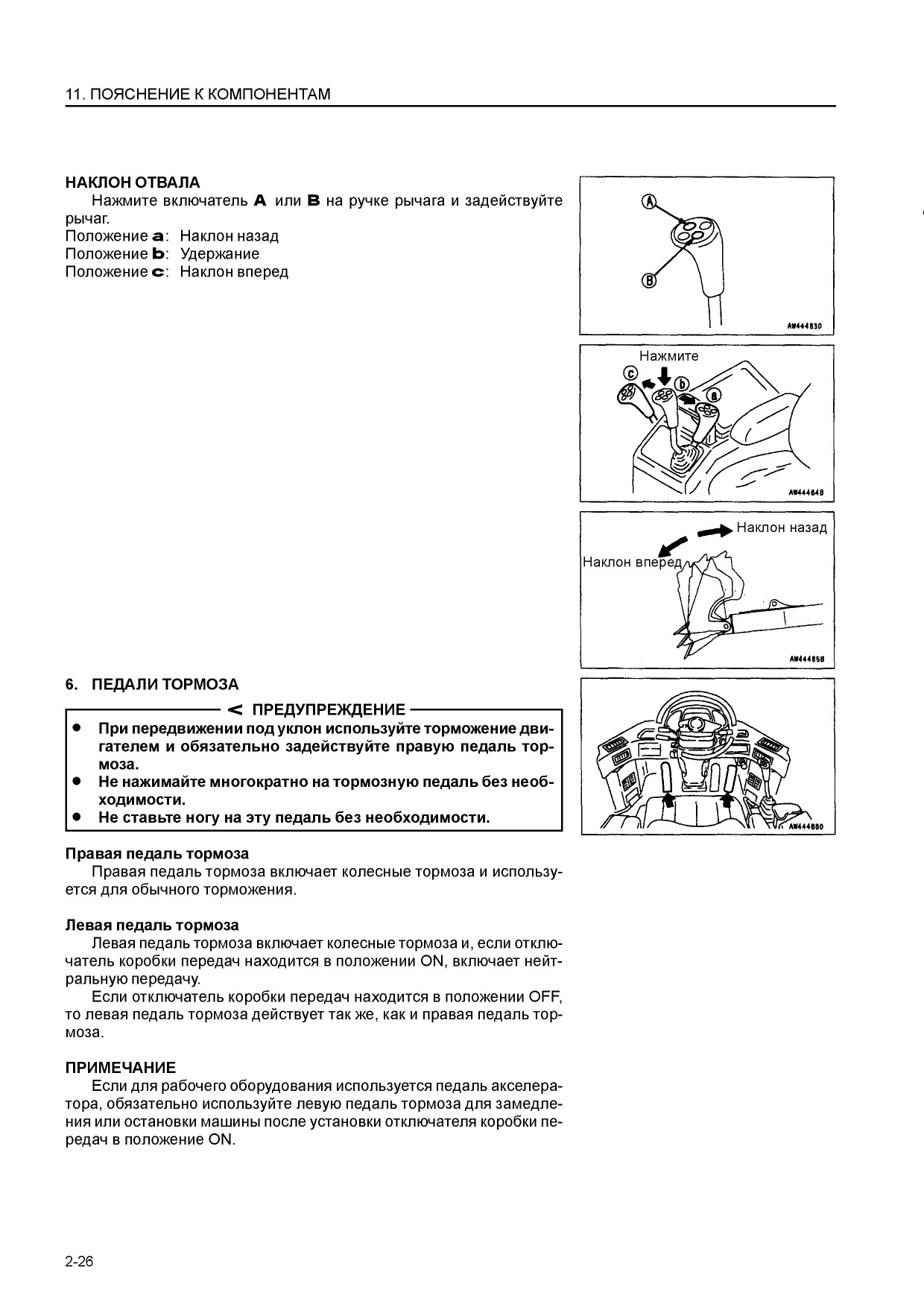

16. Педаль тормоза

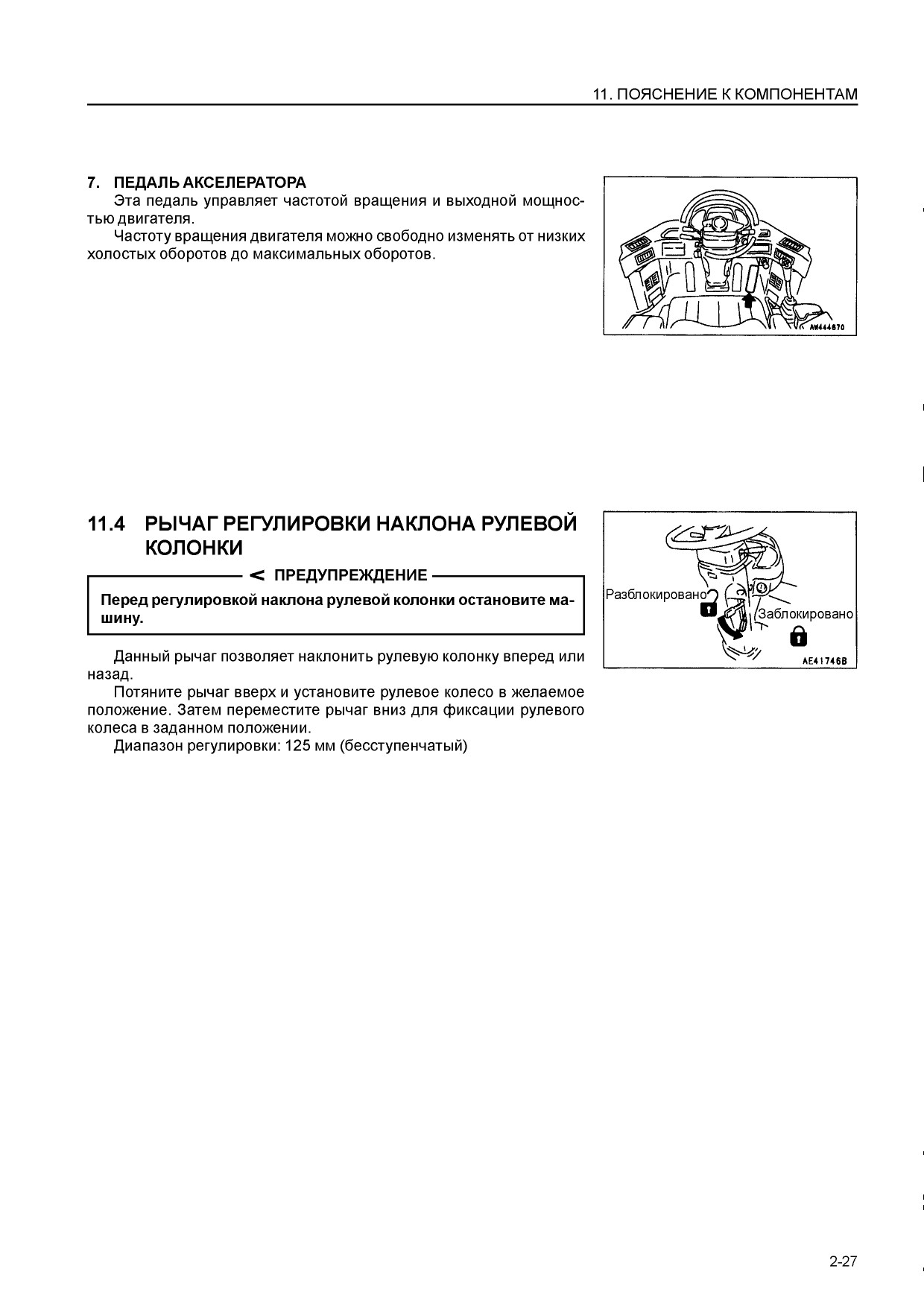

17. Рычаг регулировки наклона рулевой колонки

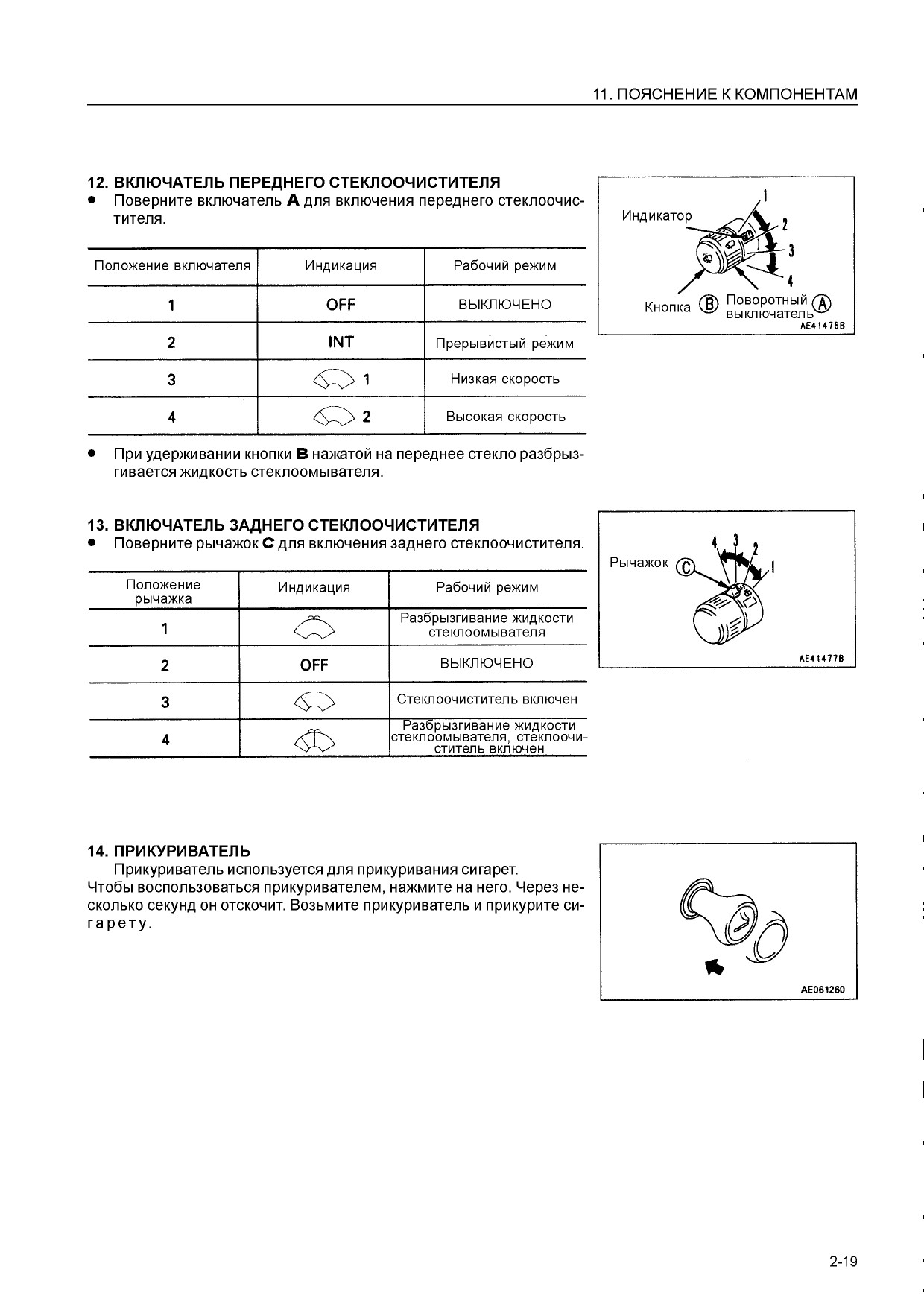

18. Включатель стеклоочистителя

19. Стопор рычага переключения скоростного диапазона

20. Панель управления кондиционером

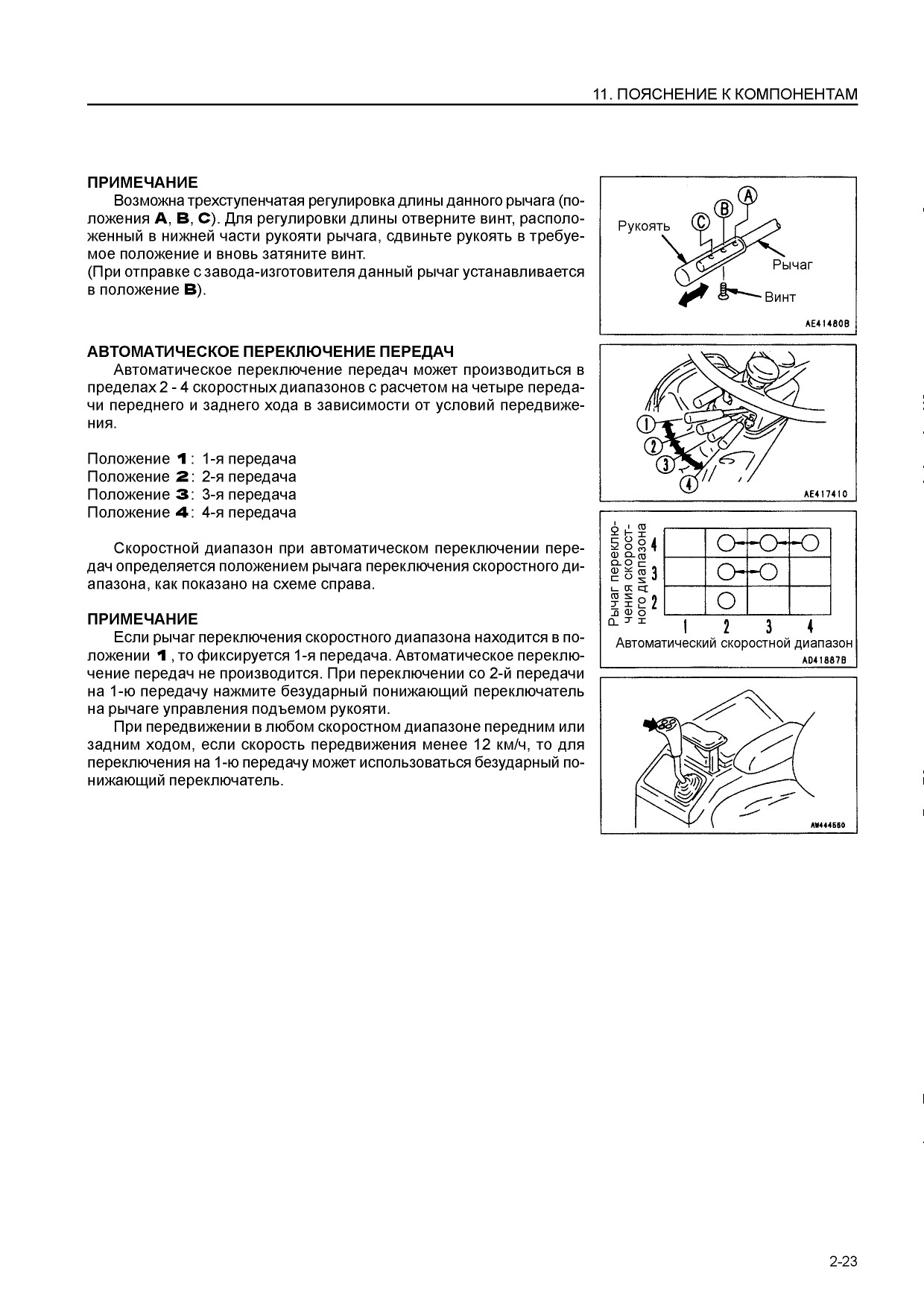

21. Рычаг переключения скоростного диапазона

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ
Ниже приведено пояснение к устройствам и приборам, используемым при управлении машиной.

Для обеспечения исправной и безопасной работы необходимо в совершенстве обладать способами управления оборудованием и точно знать назначение контрольно-измерительных приборов, ламп и индикаторов.

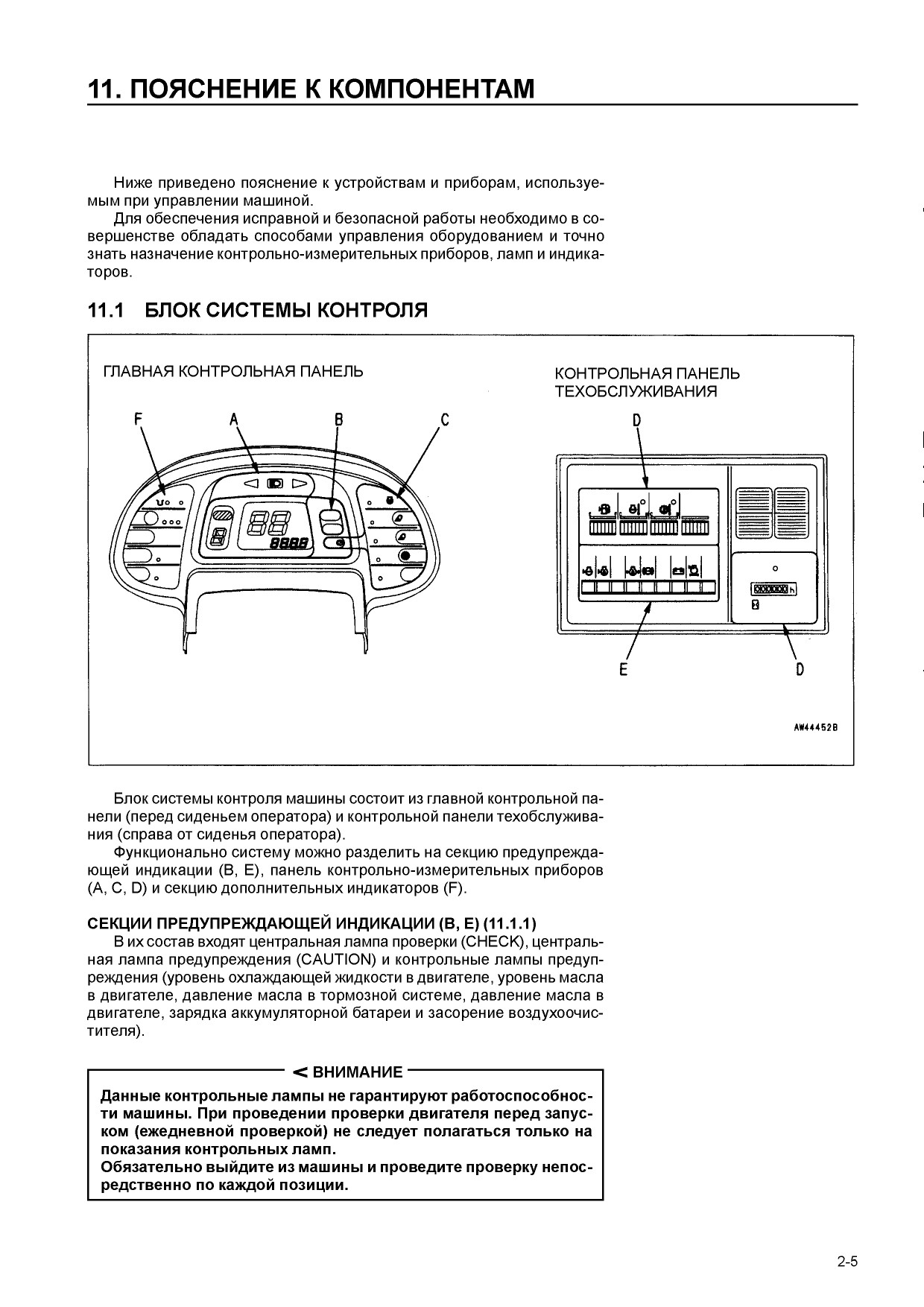

11.1 БЛОК СИСТЕМЫ КОНТРОЛЯ

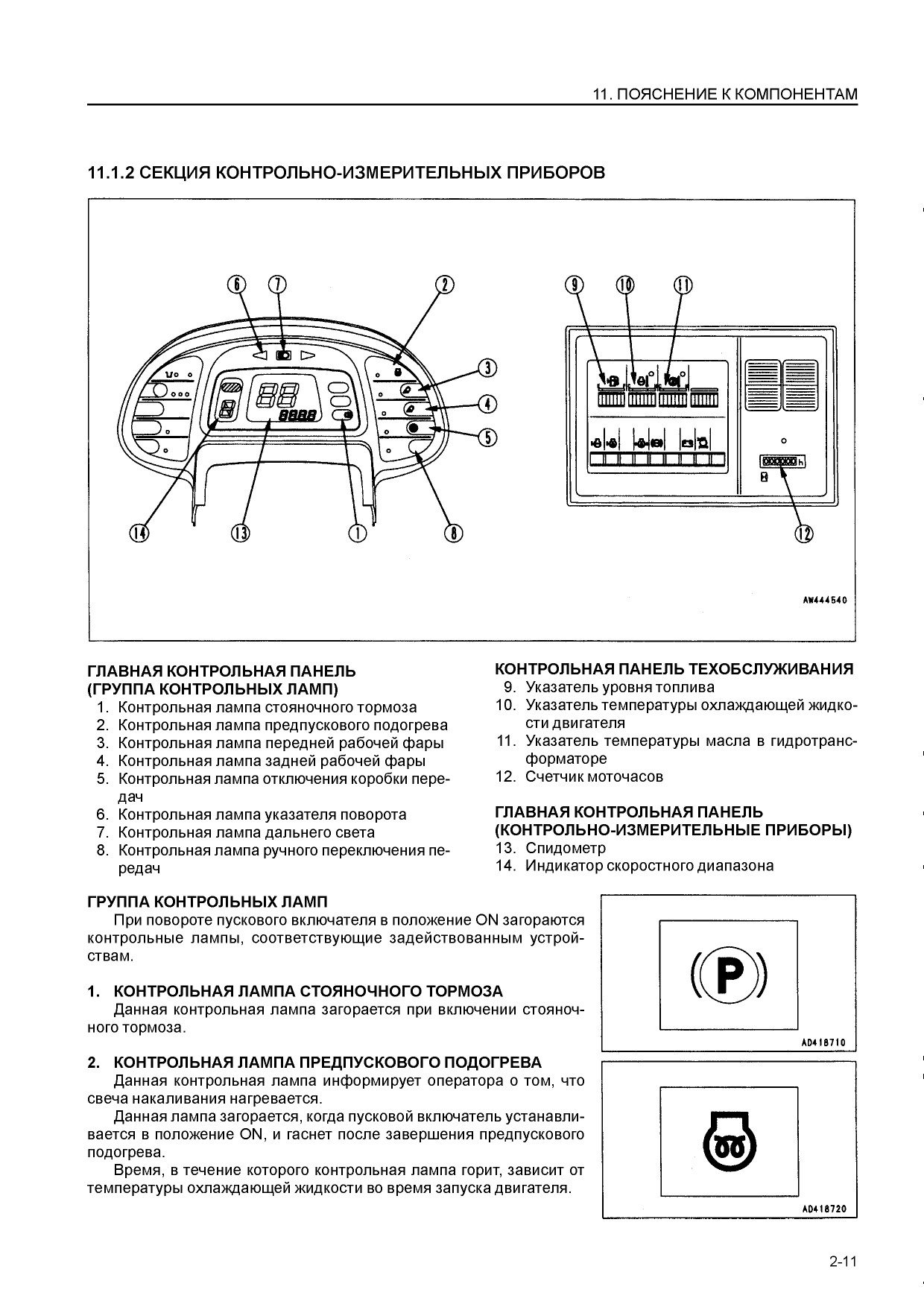

СЕКЦИИ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ (А, С, D) (11.1.2)

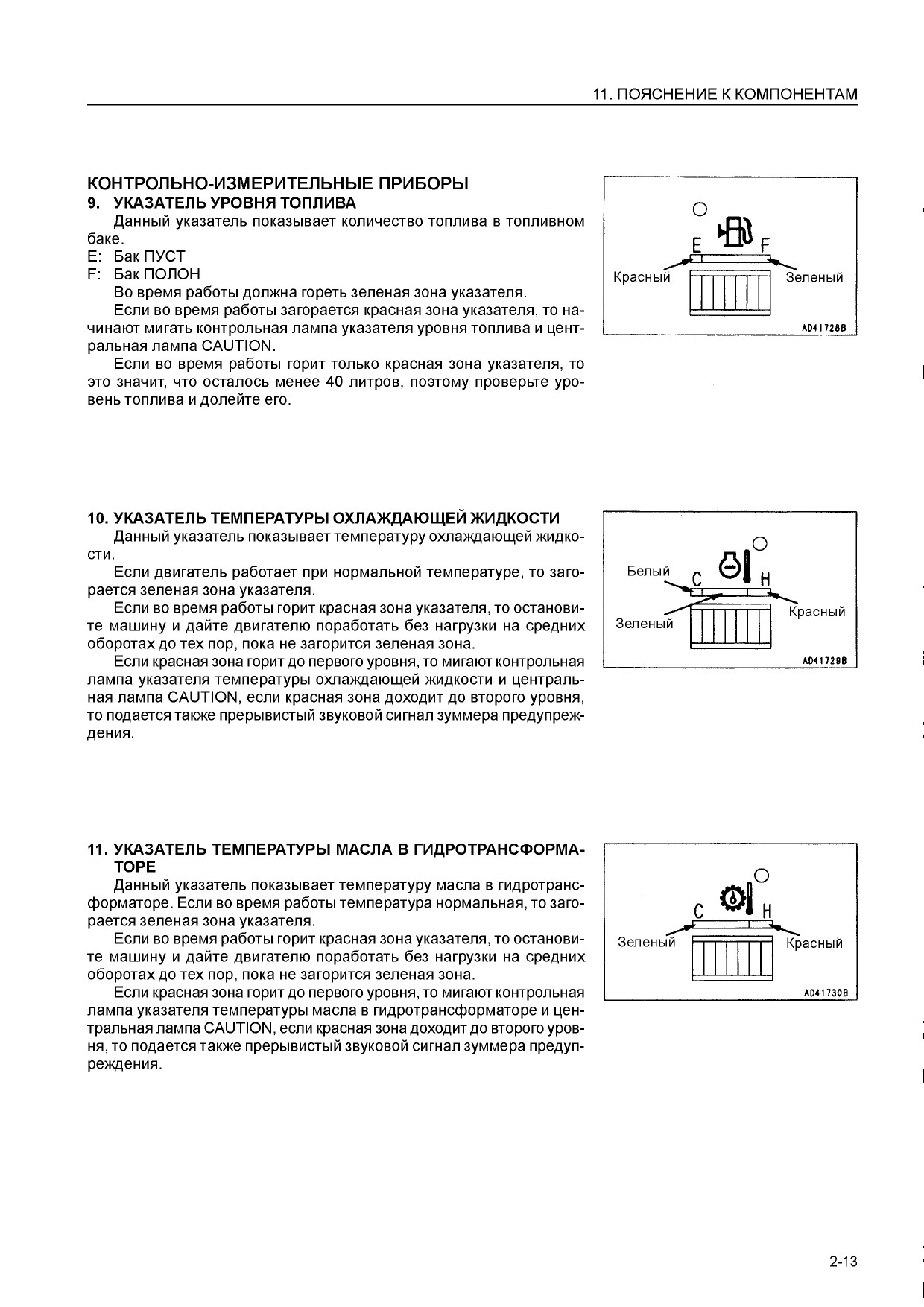

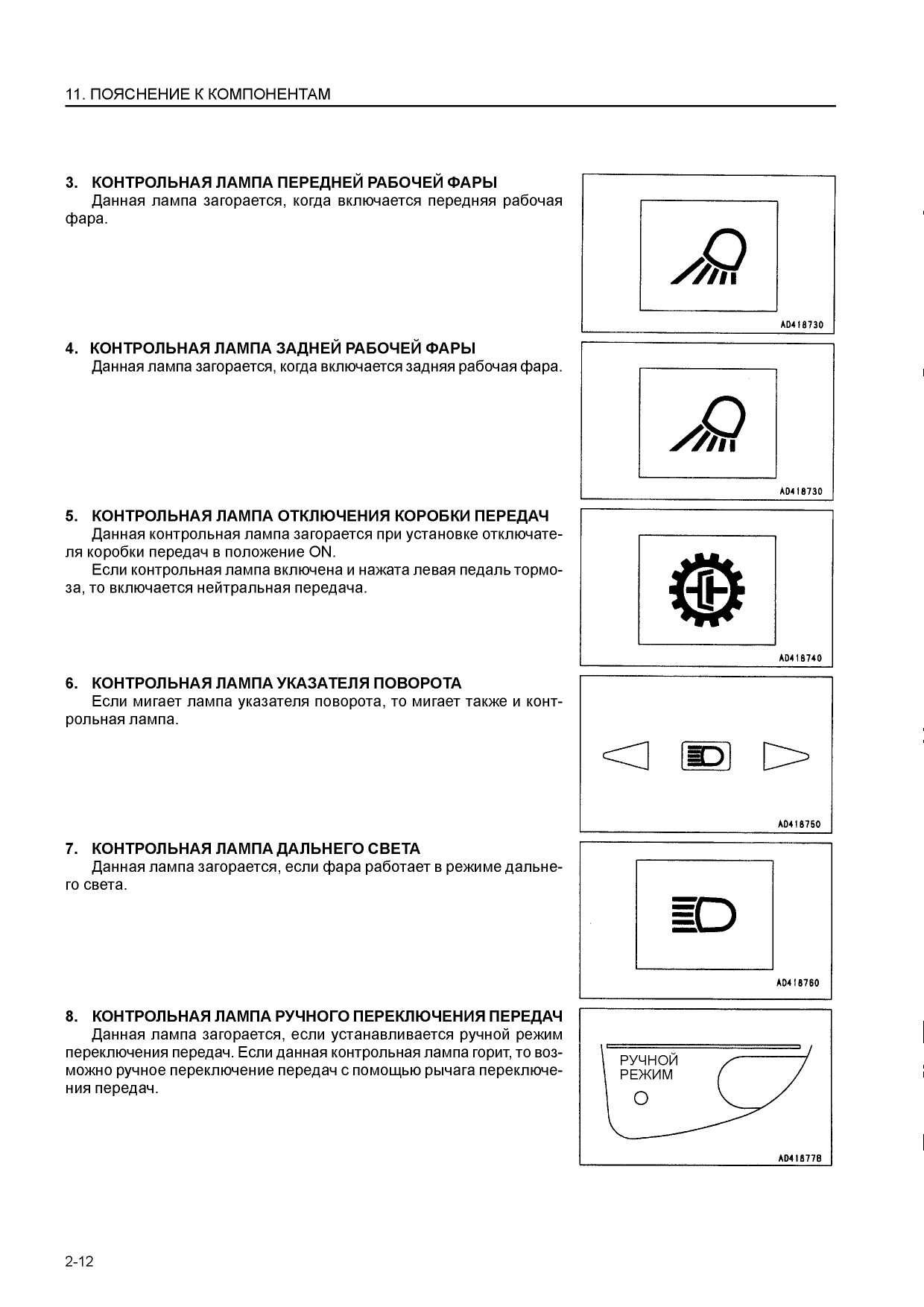

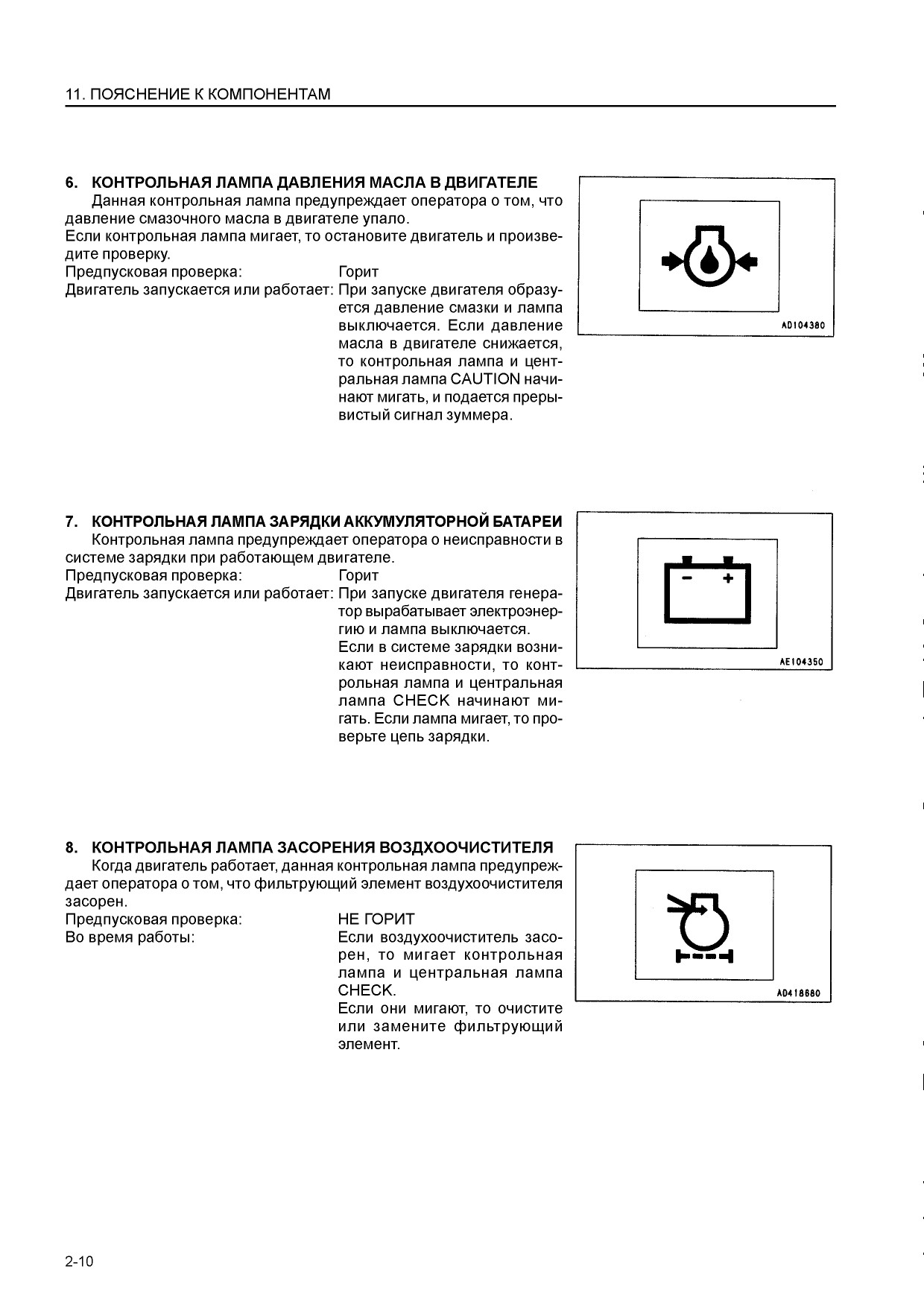

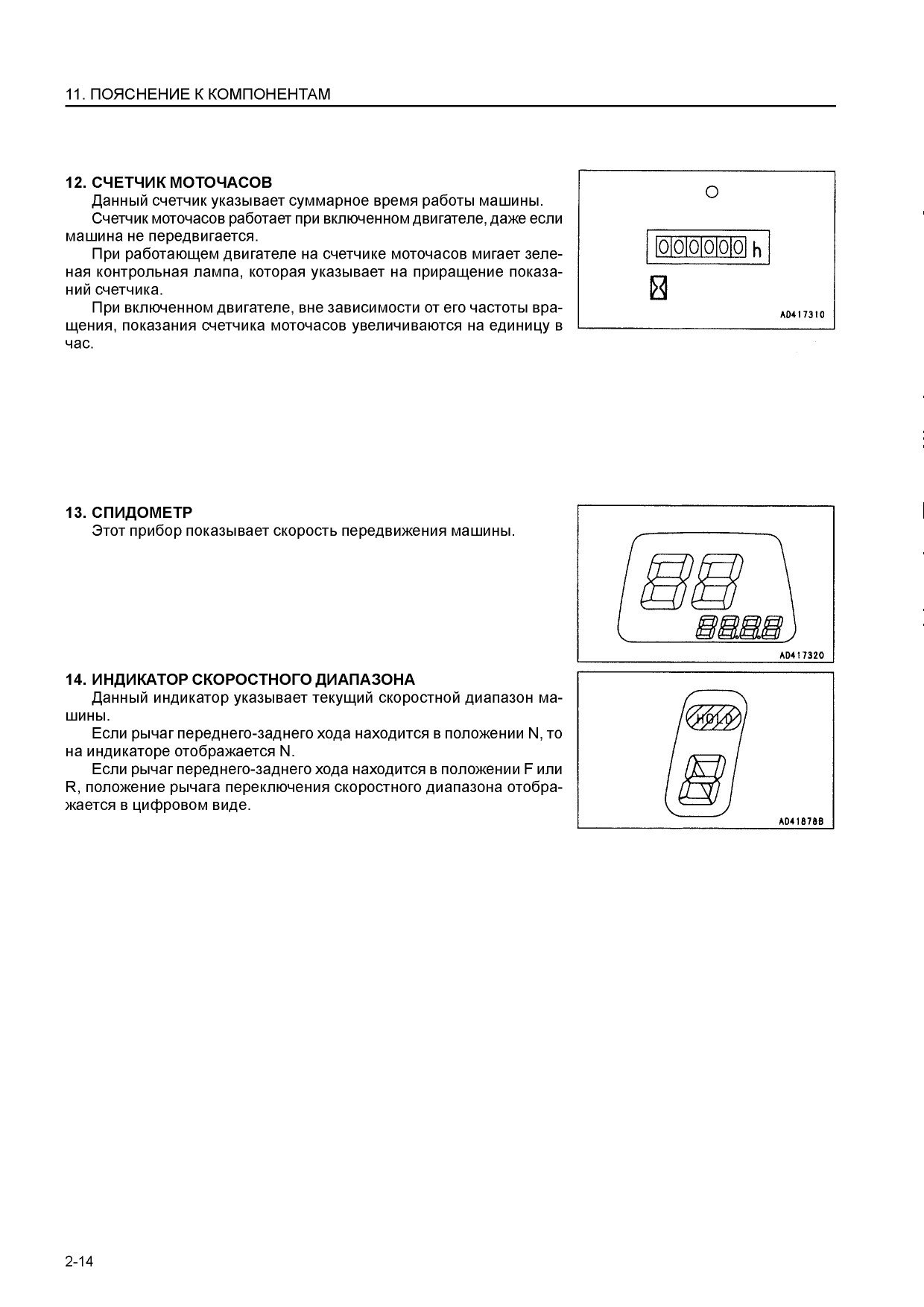

В их состав входят контрольно-измерительные приборы (спидометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, указатель температуры масла в гидротрансформаторе, счетчик моточасов, индикатор скоростного диапазона) и контрольные лампы (индикаторы указателя поворота, дальнего света, предпускового подогрева, передней рабочей фары, задней рабочей фары, отключения коробки передач, стояночного тормоза)

СЕКЦИЯ ДОПОЛНИТЕЛЬНЫХ ИНДИКАТОРОВ (F)

Секция состоит из контрольной лампы и включателя аварийной системы рулевого управления

Более подробно о системах и компонентах см раздел ОПЦИИ, РАБОЧЕЕ ОБОРУДОВАНИЕ.

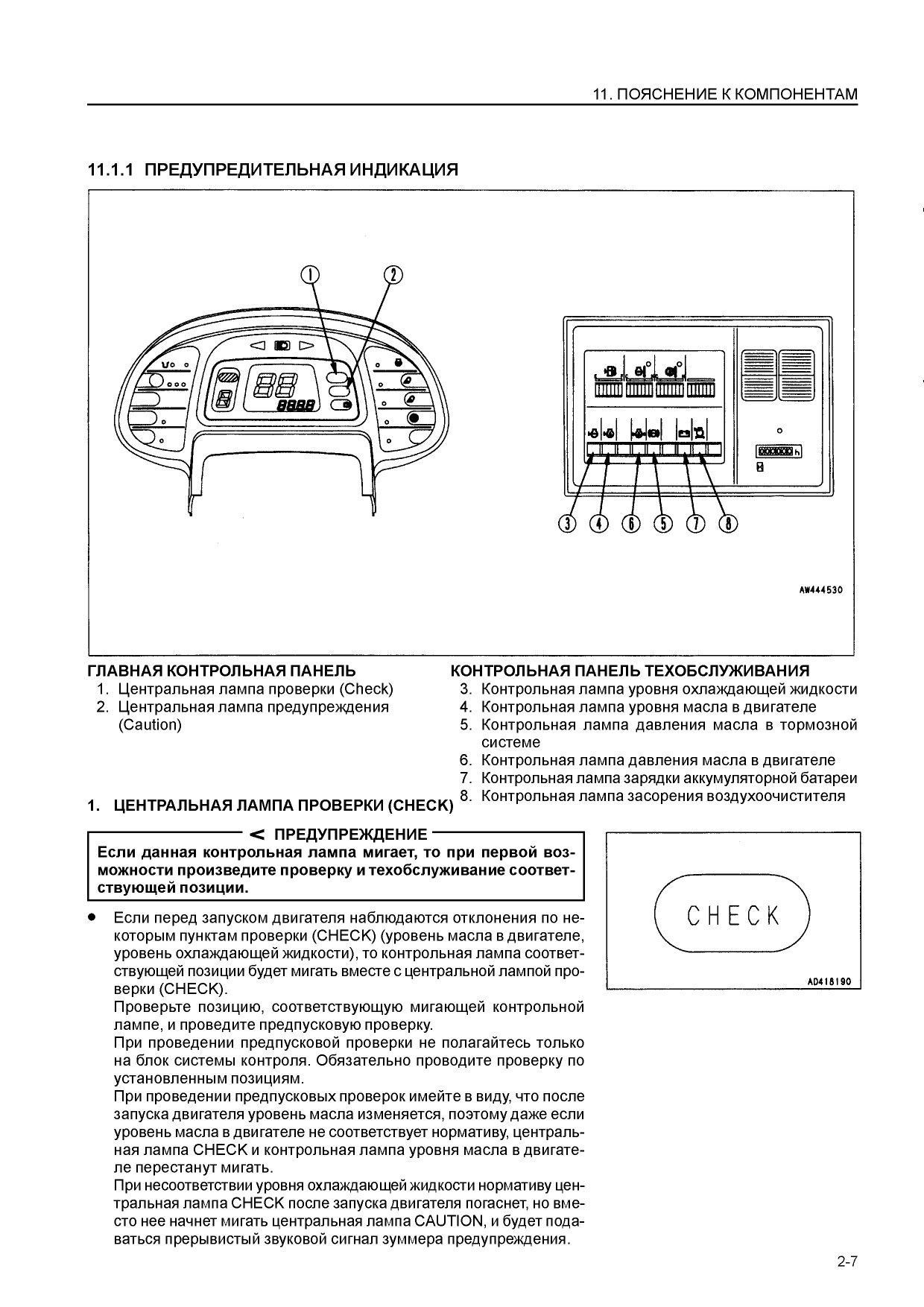

ПРОВЕРКА РАБОТЫ БЛОКА СИСТЕМЫ КОНТРОЛЯ

Когда пусковой включатель переводится в положение ON перед запуском двигателя, все контрольные лампы, указатели и центральные лампы предупреждения загораются на 3 секунды, и в течение 1 секунды подается сигнал зуммера предупреждения.

При этом на спидометре отображается 88, а на индикаторе скоростного диапазона -8.

По завершении проверки блока системы контроля дважды подается звуковой сигнал.

Если лампы не загораются, то возможна неисправность или обрыв цепи, в таком случае обратитесь к дистрибьютору фирмы Комацу для проведения проверки.

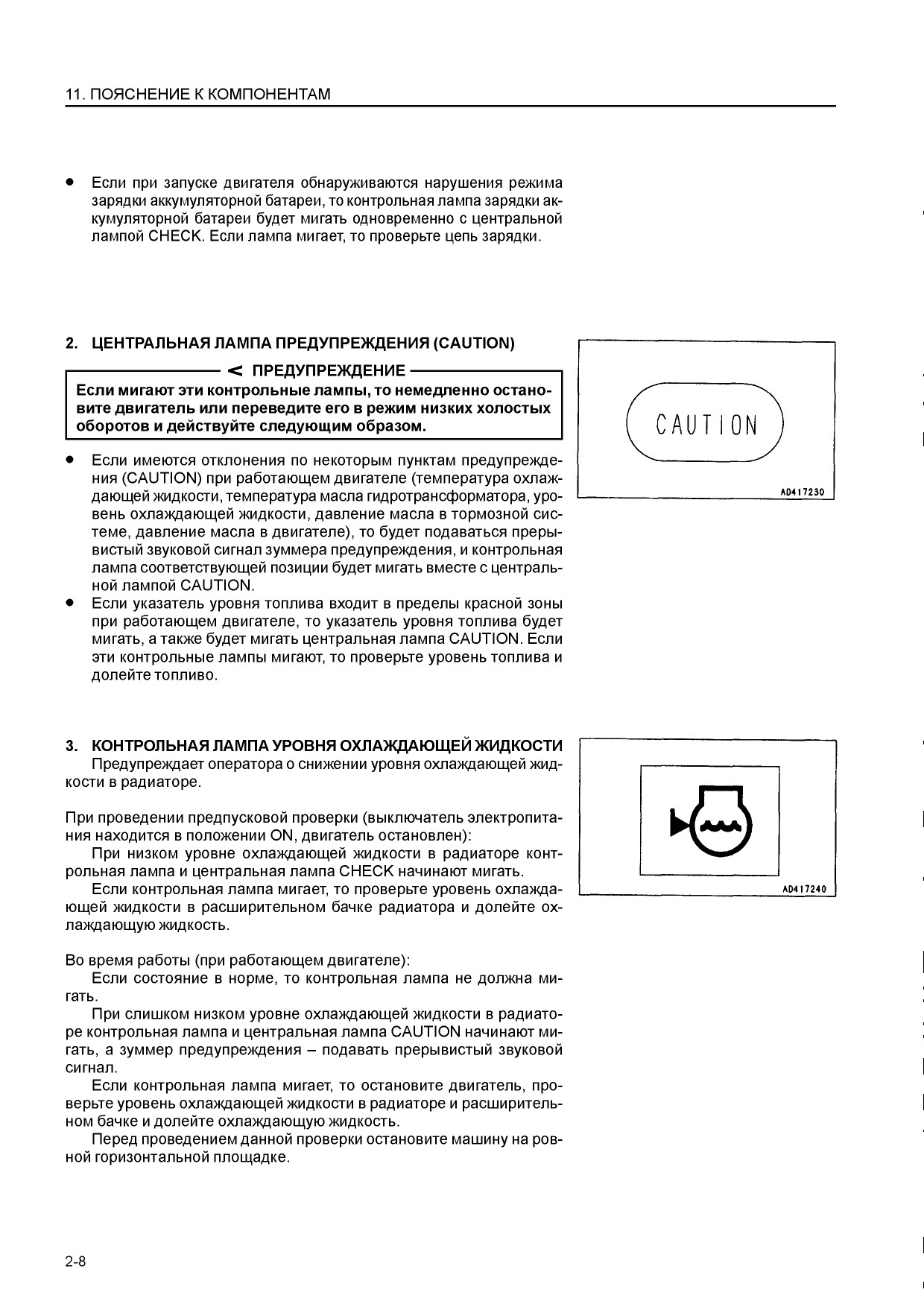

При переводе пускового включателя в положение ON, если рычаг пе-реднего-заднего хода находится не в нейтральном положении, то центральная лампа предупреждения (CAUTION) начинает мигать, и подается прерывистый сигнал зуммера предупреждения. В этом случае переведите рычаг в нейтральное положение, тогда лампа погаснет и звуковой сигнал прекратится.

Проверку блока системы контроля можно произвести не ранее, чем через 30 секунд после остановки двигателя.
