3112

ЭКСПЛУАТАЦИЯ

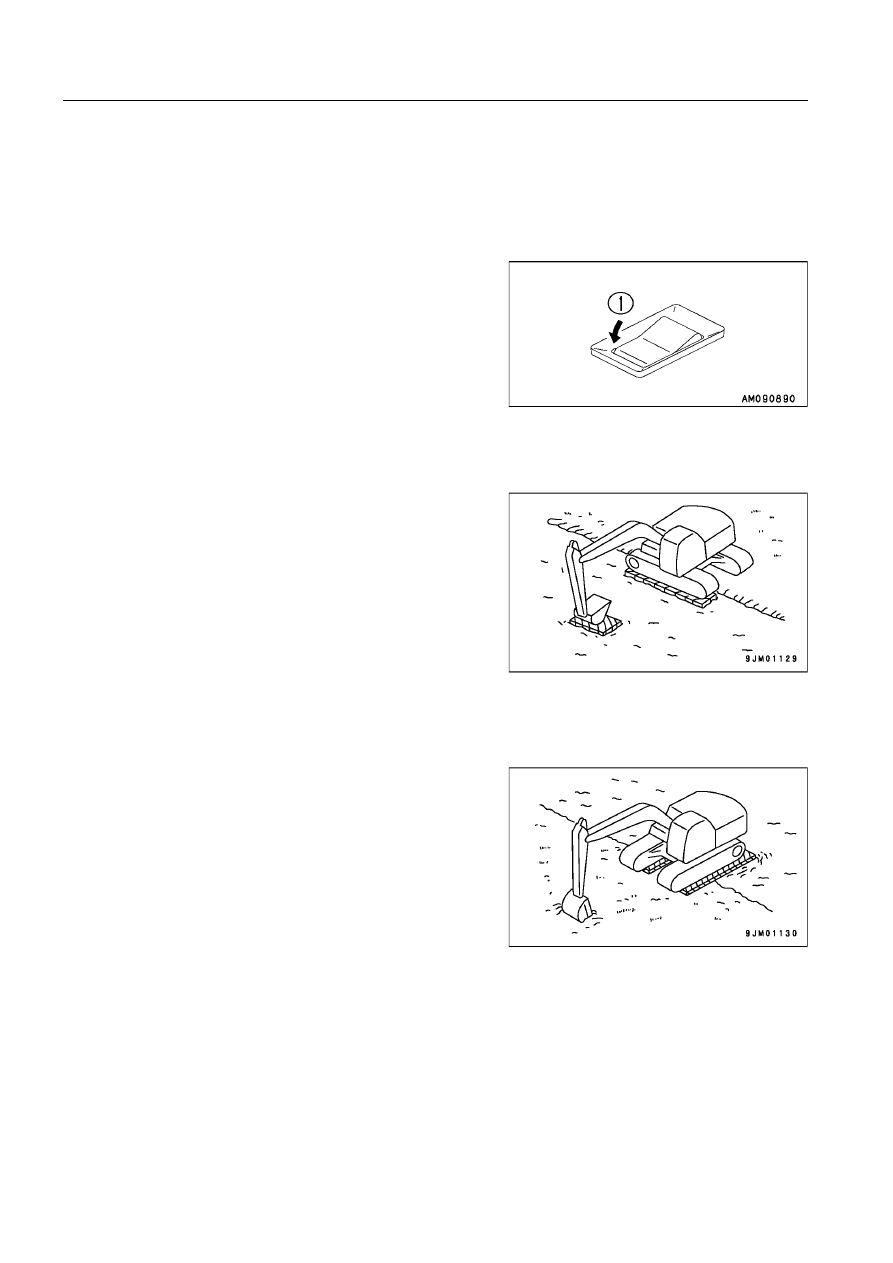

Всегда проявляйте осторожность, чтобы машина не застряла в грязи. Если все же машина застряла в
грязи, то действуйте следующим образом.

КАК ВЫТАЩИТЬ МАШИНУ ИЗ ГРЯЗИ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

± Установите двухпозиционный переключатель увеличе-

ния силы резания в положение (1). Это увеличит толка-
ющее усилие стрелы и поможет машине выбраться из
вязкого места.

Если одна гусеница застряла в грязи

Если обе гусеницы застряли в грязи

ПРИМЕЧАНИЕ
В случае использования стрелы или рукояти для того,
чтобы приподнять машину, всегда упирайтесь в грунт
днищем ковша. Угол между стрелой и рукоятью дол
жен составлять 90 110°.
Аналогично следует действовать при обратном креп
лении ковша.

Если только одна гусеница застряла в грязи, то припод-
нимите ее с помощью ковша, а затем для вывода машины
из грязи подложите под гусеницу деревянные щиты или
бревна.

Если обе гусеницы застряли в грязи и машина скользит и
не может передвигаться, то уложите деревянные щиты так,
как описано выше, и упритесь ковшом в грунт перед ма-
шиной. Затем втяните рукоять, как это делается обычно
при резании грунта, и переместите рычаг управления пе-
редвижением в положение ПЕРЕДНИЙ ход для вытягива-
ния машины из грязи.

3113

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

РЕКОМЕНДУЕМЫЕ ВИДЫ РАБОТ

Дополняя перечисленное ниже, можно расширить область применения машины за счет использования
различного сменного рабочего оборудования.

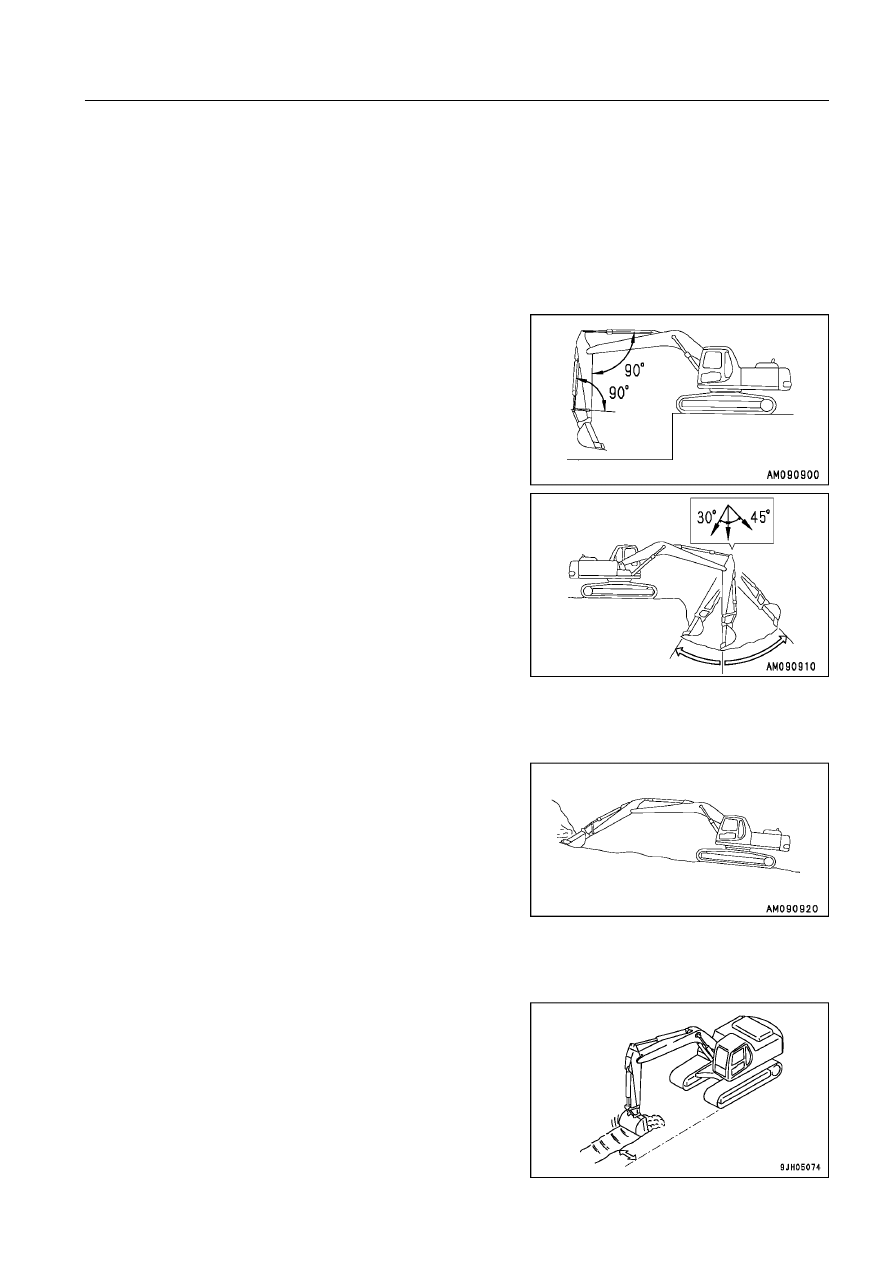

Для эффективного рытья траншей достаточно установить
ковш, соответствующий ширине отрываемой траншеи, и
расположить гусеницы параллельно оси отрываемой
траншеи.
При рытье широкой траншеи вначале разработайте про-
филь траншеи, а затем удалите грунт по центру траншеи.

Обратная лопата удобна для выемки грунта, находящего-
ся ниже уровня машины.

Если машина находится в положении, показанном на ри-
сунке справа (угол между [цилиндром ковша и звеном под-
вески ковша] и [цилиндром рукояти и рукоятью] состав-
ляет 90°), то достигается максимальное усилие резания
грунта от толкающего усилия каждого цилиндра.
При экскаваторных работах используйте этот угол для по-
вышения производительности работ.
При выемке грунта положительное отклонение рукояти от
вертикали составляет 45

, а отрицательное отклонение -

Этот угол может изменяться в зависимости от глубины эк-
скаваторных работ, но по возможности следует выполнять
работы в указанных пределах, а не использовать полный
ход штоков гидроцилиндров.

Лопата удобна для выемки грунта, находящегося выше
уровня машины. Для работы лопатой необходимо пере-
ставить ковш в обратном направлении.

Работа обратной лопатой

Работа лопатой

Рытье траншей

3114

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

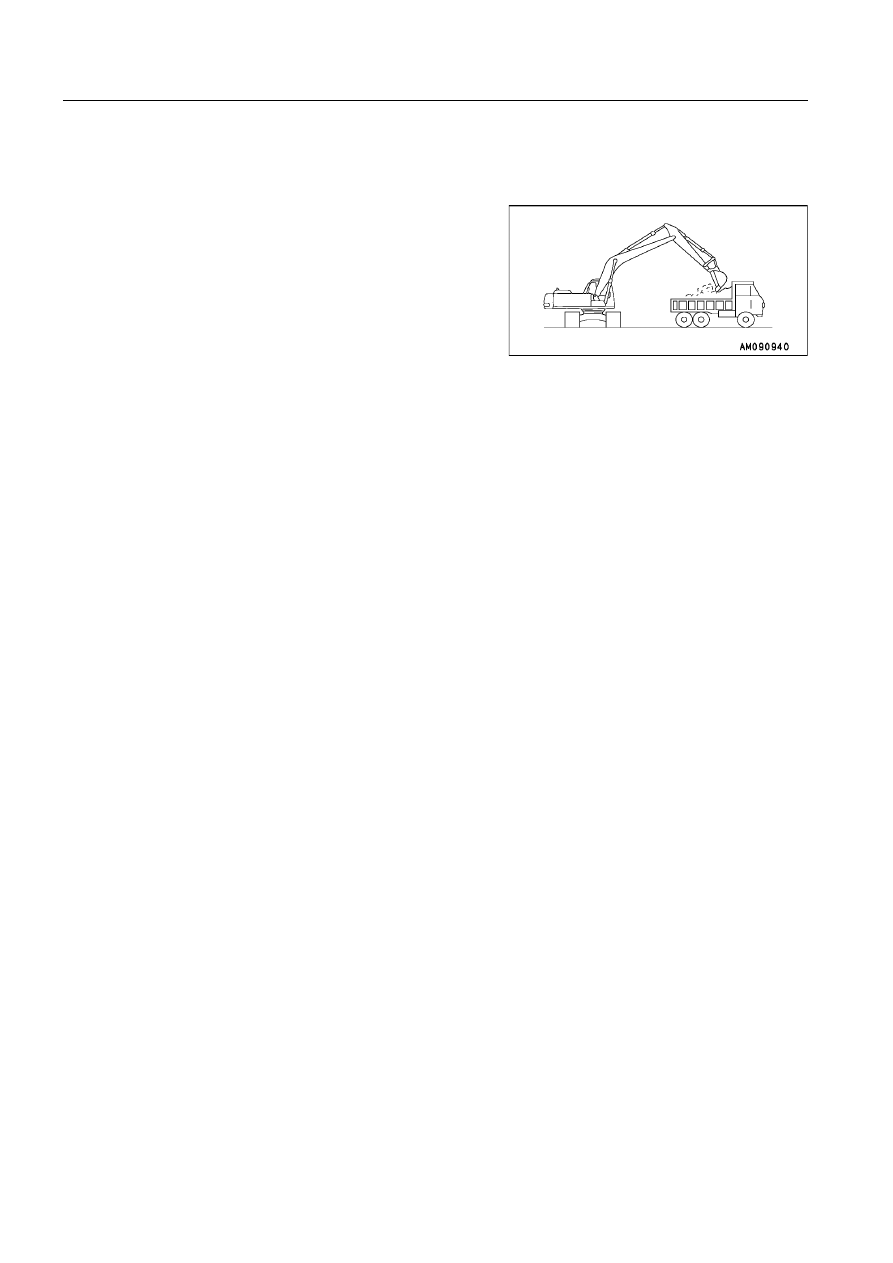

В местах, где ограничен угол поворота платформы, мож-
но увеличить производительность работ, размещая само-
свал в месте, хорошо просматриваемом из кабины опе-
ратора.
Погрузку производить легче и производительность будет
выше, если вести ее с задней стороны кузова самосвала,
а не сбоку.

Погрузочные работы

3115

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

± При забивании пальцев молотком существует вероятность разлета частиц металла, кото

рые могут причинить серьезную травму.
При выполнении этой операции всегда надевайте защитные очки, каску, перчатки и прочие
средства защиты.

± Сняв ковш, придайте ему устойчивое положение.
± При сильном ударе по пальцу существует опасность того, что он может отскочить и поранить

находящихся поблизости людей. Перед началом работы примите меры к тому, чтобы побли
зости никого не было.

± Снимая пальцы, не вставайте позади ковша. Кроме того, будьте предельно осторожны и сле

дите за тем, чтобы ступни не оказались под ковшом, если при выполнении работы окаже
тесь рядом с ним.

± При снятии и установке пальцев ковша будьте особенно осторожны, чтобы не повредить руки.
± При совмещении отверстий под пальцы ковша не вставляйте пальцы рук в эти отверстия.

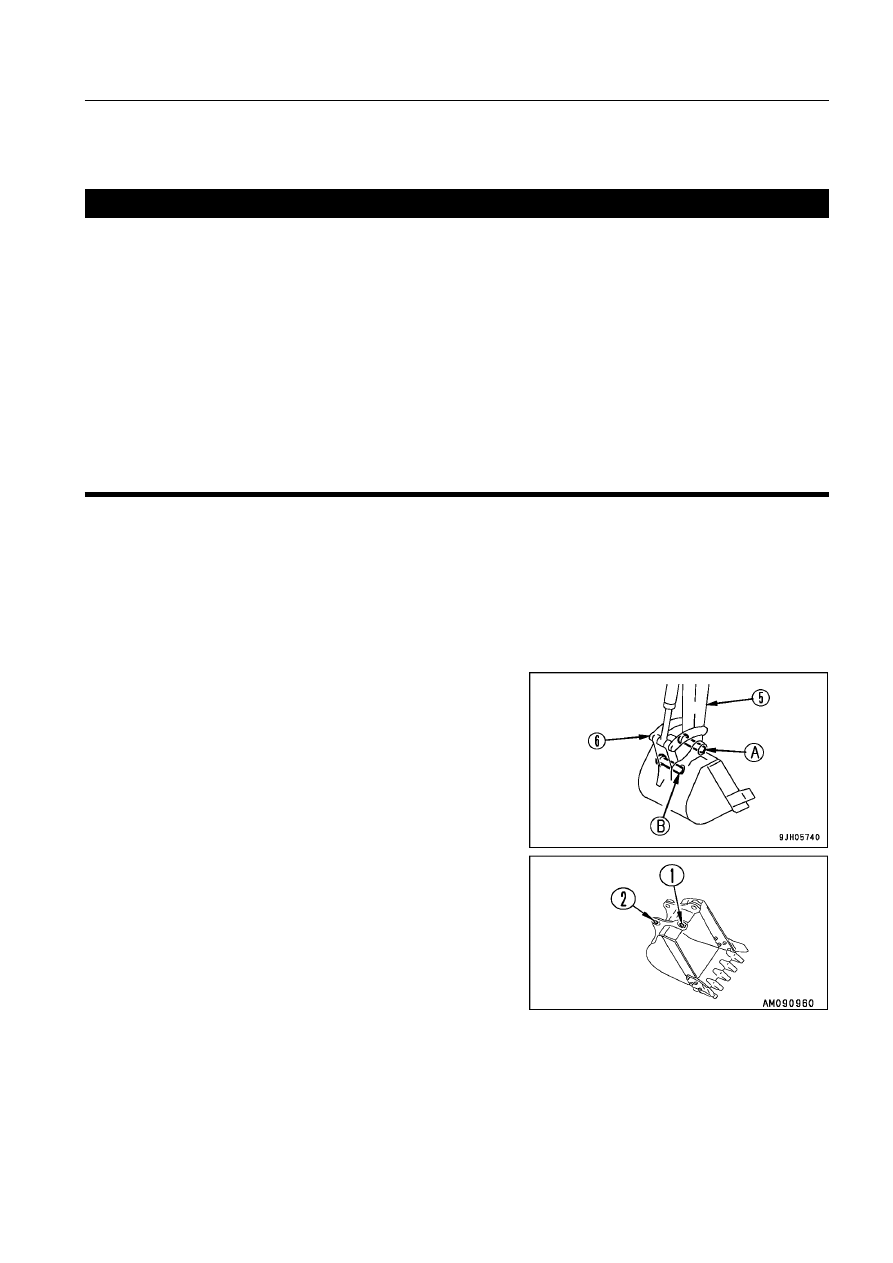

ЗАМЕНА И ПЕРЕСТАНОВКА КОВША

Остановите машину на ровной твердой площадке. При совместной работе назначьте ответственного и
следуйте его указаниям и сигналам.

1. Опустите ковш на ровную поверхность.

ПОЯСНЕНИЯ
При снятии пальцев расположите ковш так, чтобы он слег-
ка касался грунта.
Если ковш сильно прижать к грунту, то сопротивление мо-
жет возрасти, что затруднит снятие пальцев.

ПРИМЕЧАНИЕ
После снятия пальцев убедитесь в том, что они не за
биты песком или грязью и что уплотнения и втулки на
обеих сторонах не повреждены.

Замена

2. Снимите сдвоенную гайку со стопорного болта каждо-

го пальца рукояти (A) и звеньев подвески (B) ковша,
снимите болты, затем извлеките палец рукояти (A) и
палец звеньев подвески (B) и снимите ковш.

3. Совместите рукоять (5) с отверстиями (1) устанавли-

ваемого взамен ковша, а звено подвески ковша (6) с
отверстиями (2), затем вставьте пальцы (A) и (B), по-
крытые консистентной смазкой, в отверстия (1) и (2)
соответственно.

3116

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

ПОЯСНЕНИЯ

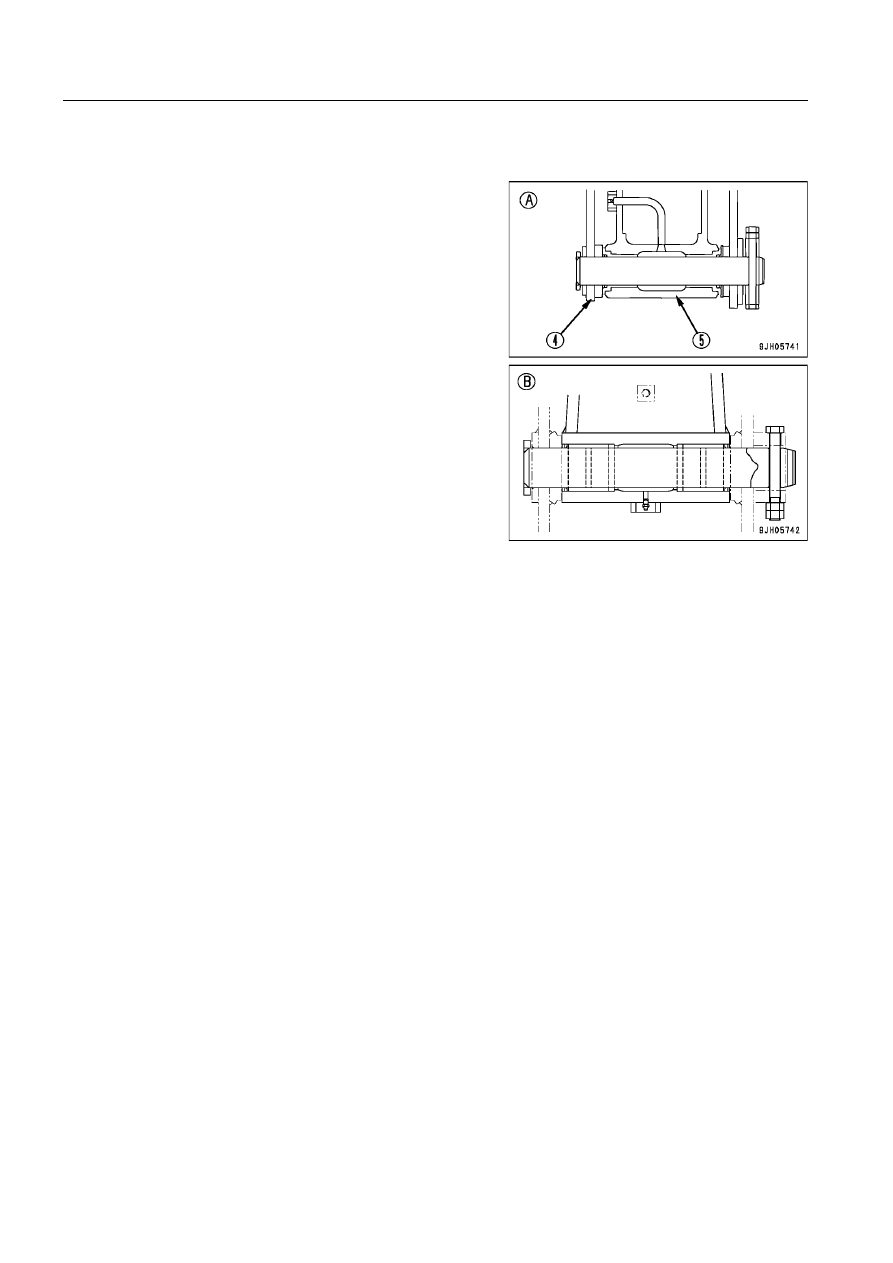

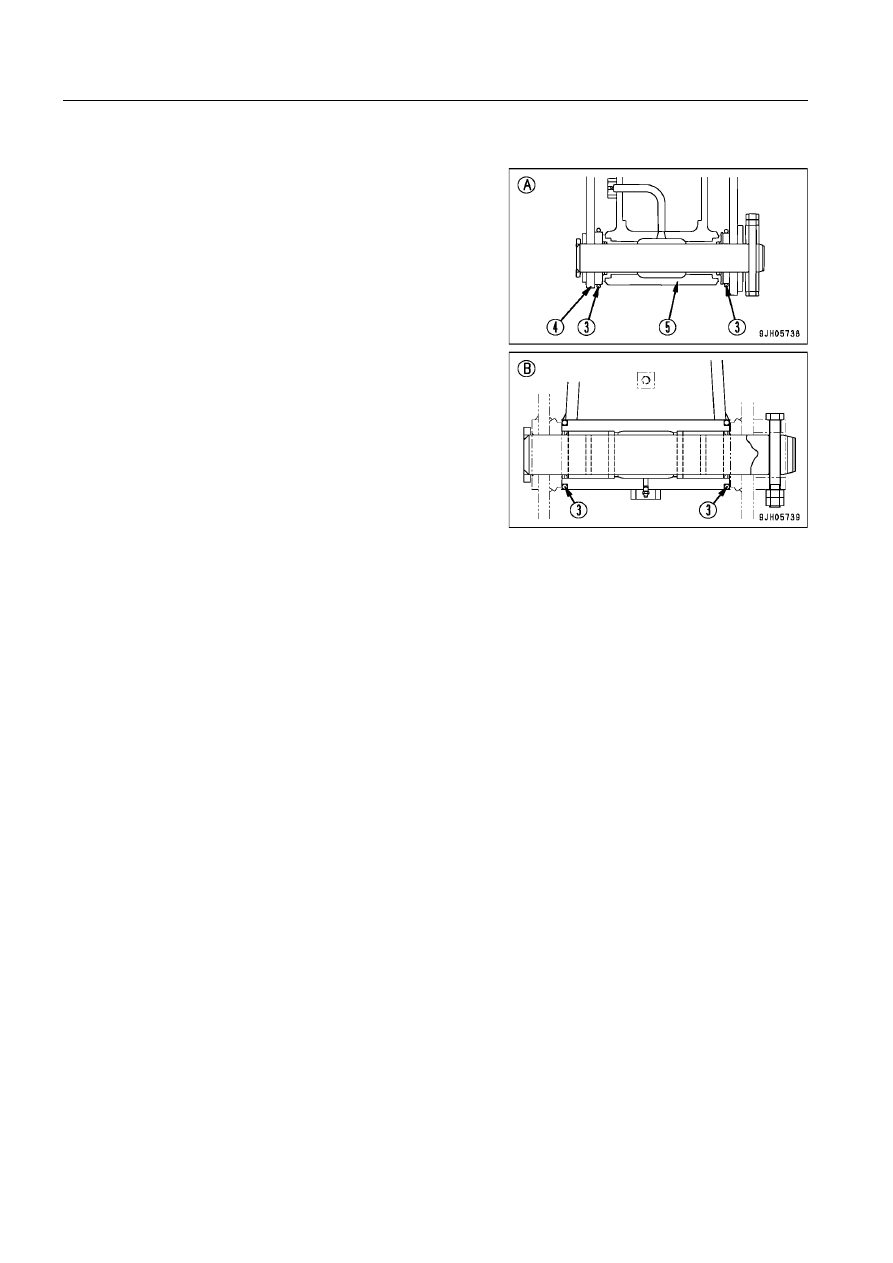

При установке ковша: для пальца рукояти (А) - установите
уплотнительное кольцо (3) ковша (4) в положение, пока-
занном на рисунке справа. После установки пальца вставь-
те в канавку уплотнительное кольцо.
Для пальца звена (В) - установите ковш после установки
уплотнительного кольца (3) в соответствующую канавку.

4. Под каждый палец установите стопорные болты и гайки,

после чего нанесите на палец консистентную смазку.

ПОЯСНЕНИЯ
Нагнетайте консистентную смазку до тех пор, пока она не
начнет выступать с торца.
При замене ковша заменяйте и пылезащитное уплотнение,
если оно повреждено. Если не заменить поврежденное уп-
лотнение, то песок и грязь могут попасть в отверстие под
палец и вызвать преждевременный износ пальца.

3117

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

Перестановка ковша в обратном направлении

ПРИМЕЧАНИЕ
Ковш для скальных пород (если установлен) нельзя
развернуть в обратном направлении так, чтобы вес
ти выемку грунта вперед, потому что он будет заде
вать за рукоять.

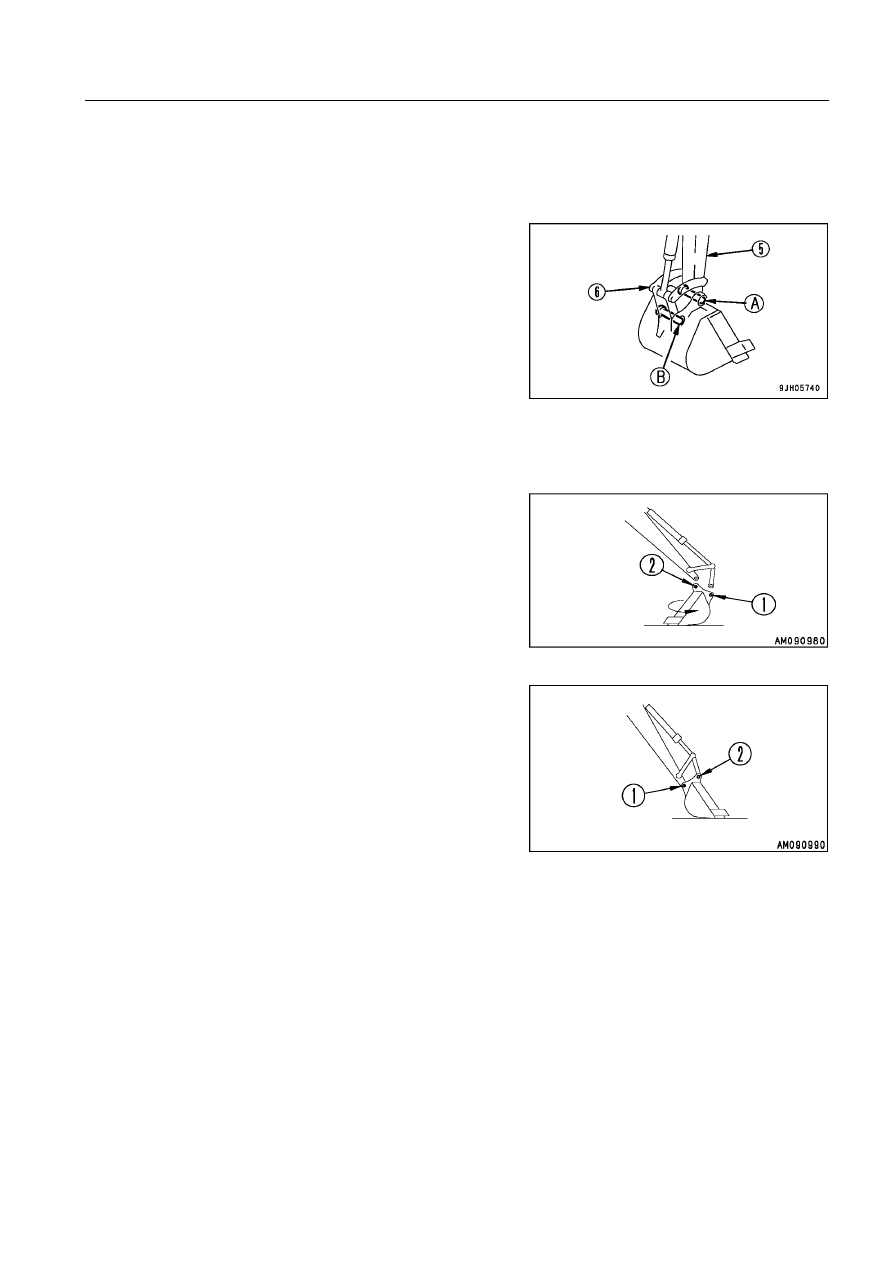

1. Установите ковш на ровную горизонтальную поверх-

ность.

2. Снимите сдвоенную гайку со стопорного болта каждо-

го пальца рукояти (A) и звеньев подвески ковша (B),
снимите болты, затем извлеките палец рукояти (A) и па-
лец звеньев подвески (B) и снимите ковш.

3. Сняв ковш, разверните его в обратном направлении.

4. Совместите рукоять (5) с отверстием (1) устанавлива-

емого взамен ковша, затем совместите звено подвес-
ки ковша (6) с отверстием (2), нанесите консистентную
смазку на пальцы (A) и (B) и установите их на место.

3118

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

ПОЯСНЕНИЯ
При развороте ковша не устанавливайте уплотнительное
кольцо. Сохраняйте уплотнительное кольцо в надежном
месте до следующего использования.

5. Под каждый палец установите стопорные болты и гай-

ки, после чего нанесите на палец консистентную смаз-
ку.

3119

ЭКСПЛУАТАЦИЯ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

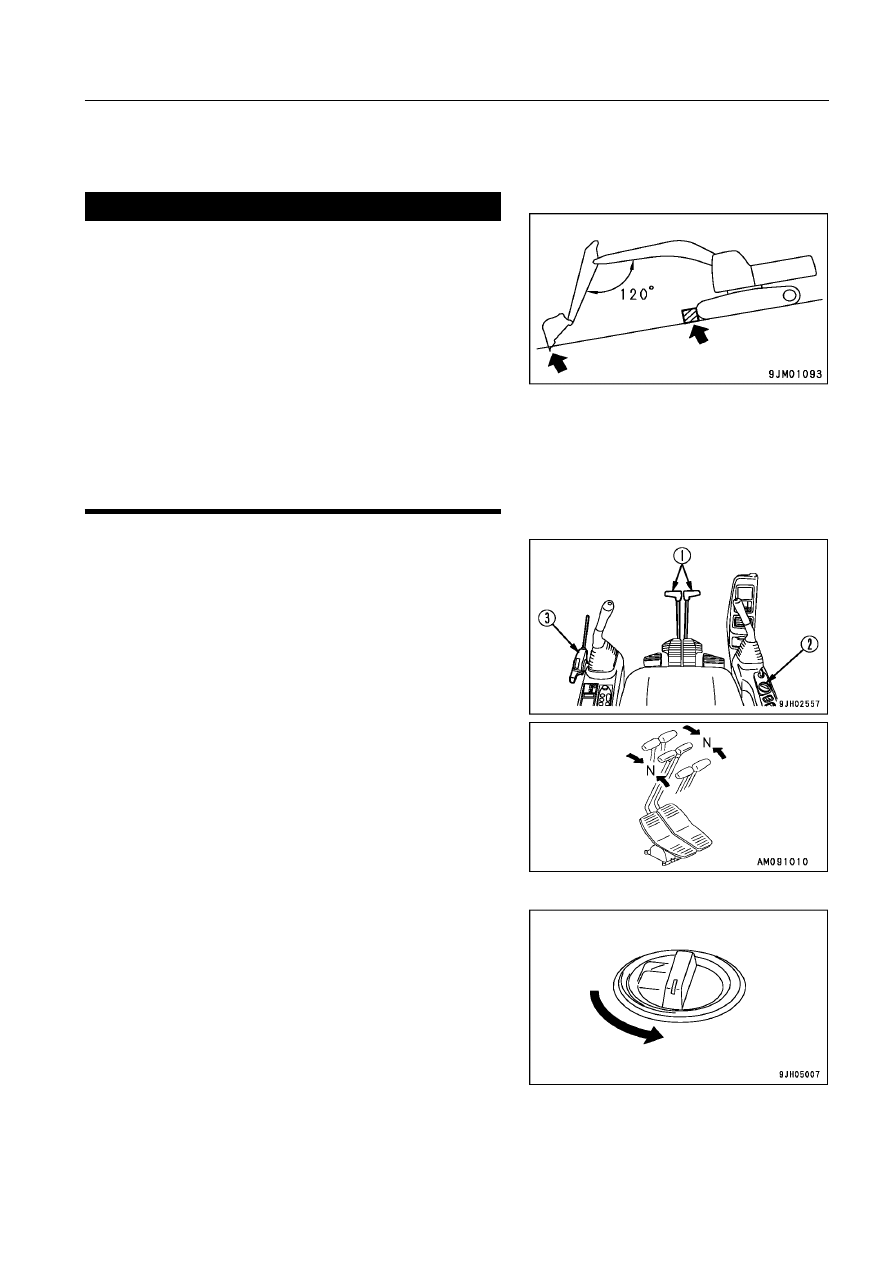

± Избегайте резкой остановки машины. Останавли

вая машину, предусмотрите, чтобы перед ней име
лось свободное пространство.

± Ставьте машину на стоянку на ровной твердой пло

щадке. Старайтесь не ставить машину на стоянку
на склоне. В случае вынужденной остановки маши
ны на склонах во избежание передвижения маши
ны подкладывайте под гусеницы блоки и упирайте
ковш в грунт.

± При случайном прикосновении к рычагу управления

рабочее оборудование или машина может внезап
но сдвинуться с места, что может привести к серь
езной травме или аварии. Прежде чем покинуть ка
бину оператора, всегда надежно устанавливайте
рычаг блокировки в положение ЗАБЛОКИРОВАНО.

< ПРЕДУПРЕЖДЕНИЕ

СТОЯНКА МАШИНЫ

1. Установите правый и левый рычаги управления пере-

движением (1) в нейтральное положение. В результате
машина остановится.

2. Поверните регулятор подачи топлива (2) так, чтобы

снизить частоту вращения двигателя до низких холос-
тых оборотов.

МИН.
