ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

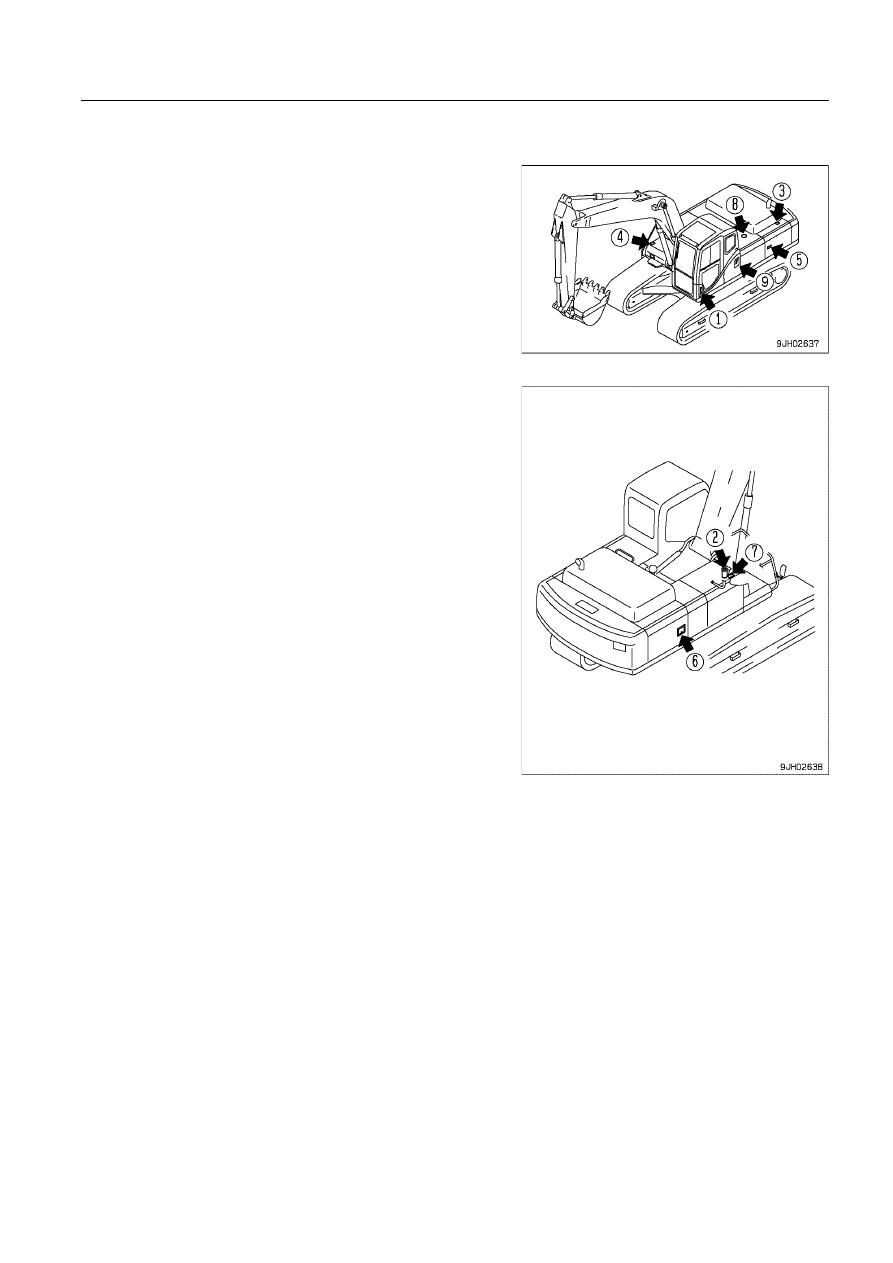

ЗАПИРАНИЕ ЗАМКОВ

Всегда запирайте на ключ следующие двери и крышки:

(1) Дверь кабины оператора

Не забывайте закрыть окно.

(2) Заливная горловина топливного бака
(3) Капот двигателя
(4) Крышка отсека аккумуляторной батареи
(5) Левая дверь машины
(6) Правая дверь машины
(7) Боковая крышка отсека аккумуляторной батареи

(только в машинах, оснащенных подкачивающим насосом)

(8) Заливная горловина гидробака
(9) Боковая дверца элемента, через который из кабины выво-

дится воздух.

ПОЯСНЕНИЕ
Эти двери и крышки отпираются и запираются пусковым ключом.

3
118

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

ТРАНСПОРТИРОВКА

При транспортировке машины соблюдайте все соответствующие нормативы и правила, обращая внимание на
соблюдение мер безопасности.

ПОРЯДОК ТРАНСПОРТИРОВКИ

Для перевозки машины рекомендуется использовать трейлер.

Подберите трейлер, который соответствует массе и размерам, приведенным в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ (стр. 5-1…4).

Учтите, что значения массы и размеров, приведенные в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, могут отли-
чаться в зависимости от типа гусеничных башмаков, рукояти и другого дополнительного рабочего оборудования.

3
119

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

ПОГРУЗКА НА ТРЕЙЛЕР И ВЫГРУЗКА С НЕГО

<

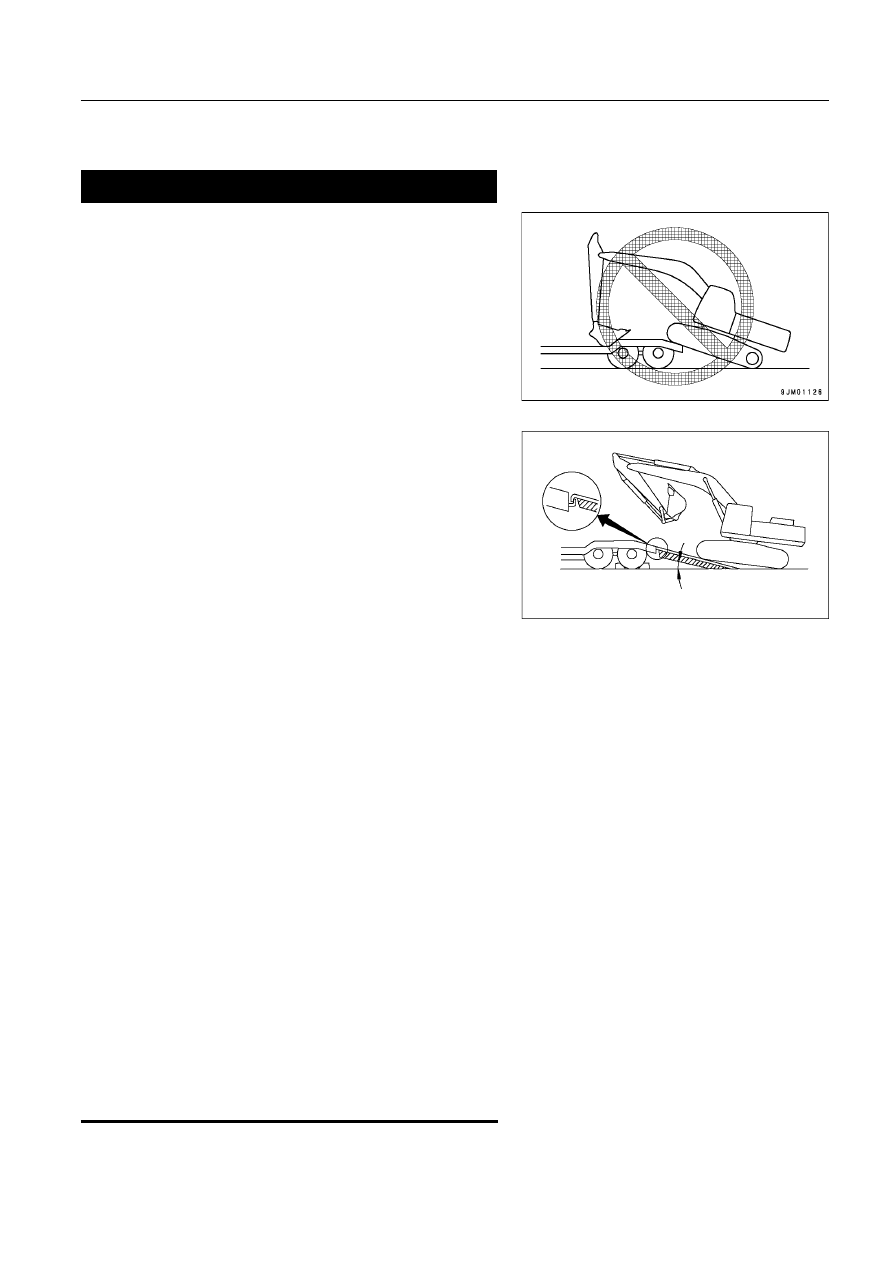

 ПРЕДУПРЕЖДЕНИЕ

•

На время погрузки и выгрузки обязательно поверните
включатель системы автоматического замедления
оборотов двигателя в положение OFF (выключено).
Если включатель системы автоматического замедле

ния оставлен в положении ON, то машина может вне

запно тронуться с места.

•

При погрузке машины на трейлер и выгрузке с него пе

редвигайтесь на машине с низкой скоростью. Не задей

ствуйте переключатель скорости передвижения.

•

На время погрузки и выгрузки установите двигатель в
режим низких холостых оборотов, переключитесь на
низкую передачу и передвигайтесь на машине с низ

кой скоростью.

•

Никогда не проводите погрузку или выгрузку машины
во время автоматического прогрева.
Если автоматический прогрев прервется во время по

грузки или выгрузки, то скорость передвижения может
внезапно измениться.

•

Для погрузки или выгрузки машины используйте твер

дую и ровную горизонтальную площадку.
Соблюдайте безопасное расстояние от края дороги.

•

Используйте погрузочные наклонные трапы достаточ

ной ширины, длины, толщины и прочности; устанавли

вайте их под углом наклона не более 15°.
При использовании грунтовой насыпи тщательно ут

рамбуйте ее и примите меры против разрушения на

клонной поверхности.

•

Прежде чем привести машину в движение, полностью
удалите грязь и глину с гусениц, чтобы машина не
скользила на трапах.
Убедитесь в отсутствии на поверхности трапа грязи,
воды, снега, льда, консистентной смазки и масла.

•

Никогда не меняйте направление передвижения на тра

пах. Это грозит машине опрокидыванием.
При необходимости отведите машину назад с трапов,
скорректируйте направление передвижения, затем
снова заезжайте на трапы.

•

Никогда не используйте рабочее оборудование для по

грузки и выгрузки. Это опасно.

•

Заведя машину на трапы, работайте только рычагом уп

равления передвижением и не трогайте никакие дру

гие рычаги.

•

Центр тяжести машины резко сдвигается в месте со

единения трапов с тягачом или прицепом, что грозит
ей потерей устойчивости. Преодолевайте это место
медленно и с особой осторожностью.

•••••

При выполнении поворота платформы машины на трей

лере он теряет устойчивость, поэтому следует сложить
рабочее оборудование и поворачивать платформу мед

ленно.

При погрузке или выгрузке всегда используйте трапы или наклонную платформу и производите работы следую-
щим образом.

Макс. 15°

3
120

ЭКСПЛУАТАЦИЯ

Погрузочный
наклонный трап

Дисплей блока

системы контроля

Место индикации

Блоки

Блок

Макс. 15°

Расстояние
между трапами

ТРАНСПОРТИРОВКА

ПОГРУЗКА

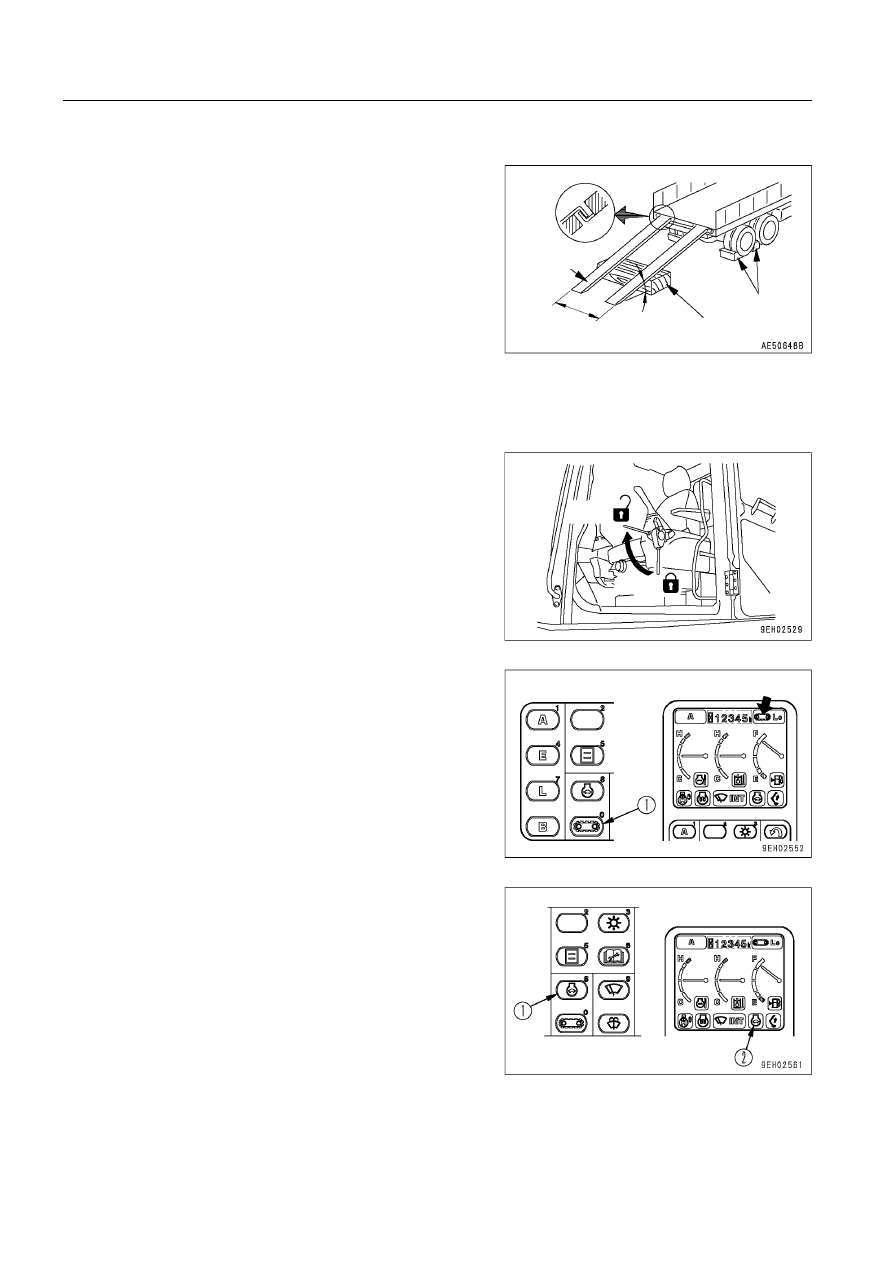

1. Производите погрузку и выгрузку машины только на твер-

дой и ровной горизонтальной площадке. Соблюдайте безо-
пасное расстояние от края дороги.

2. Включите установленные на трейлере тормоза и подложи-

те под его колеса блоки, чтобы он не тронулся с места.
Затем зафиксируйте погрузочные наклонные трапы соосно
с трейлером и машиной.
Убедитесь, что края трапов находятся на одном уровне.
Установите угол наклона трапов не более 15°.
Расстояние между трапами должно соответствовать вели-
чине колеи гусеничного хода.

3. Установите переключатель скорости передвижения в поло-

жение LOW.

•

Чтобы переключить скорость передвижения, нажмите на
переключатель скорости передвижения (1). Скорость
передвижения отображается на дисплее как Lo, Mi, или
Hi (низкая, средняя или высокая).

4. Поверните включатель системы автоматического замедле-

ния оборотов двигателя (1) в положение OFF и включите ре-
гулятор подачи топлива, чтобы установить для частоты вра-
щения двигателя режим низких холостых оборотов.

•

При каждом нажатии на включатель (1) системы
автоматического замедления он переключается в
следующем порядке OFF

→

ON

→

OFF.

•

При повороте включателя системы автоматического
замедления (1) в положение OFF гаснет контрольная
лампа (2).

5. Поверните выключатель блокировки поворота платформы

в положение ON, чтобы включить блокировку.

•

При повороте выключателя блокировки поворота
платформы в положение ON загорается контрольная
лампа (3).

3
121

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

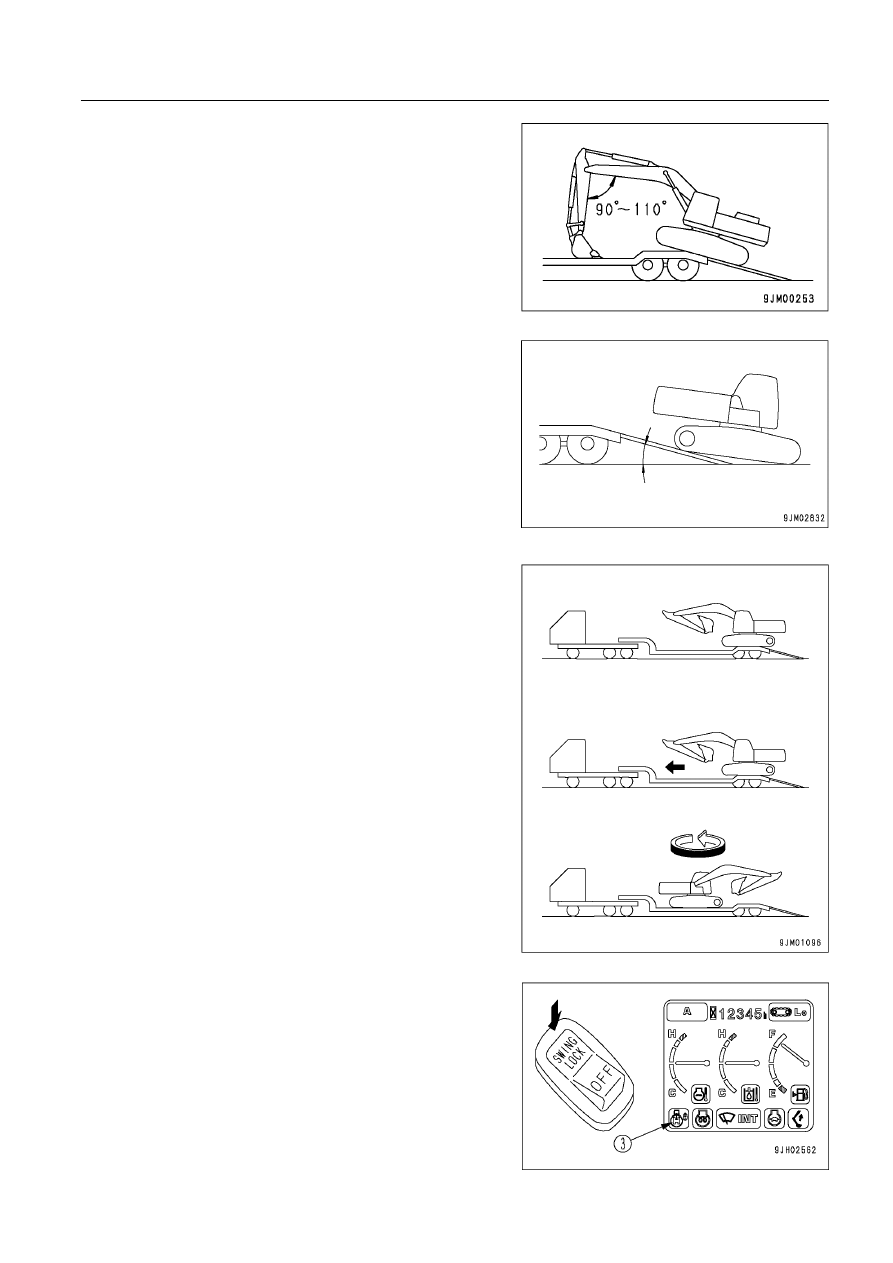

6. Если на машине установлено рабочее оборудование, раз-

местите его впереди и при погрузке передвигайтесь пере-
дним ходом; если рабочее оборудование не установлено, то
при погрузке передвигайтесь задним ходом.

7. Направьте машину строго на наклонные погрузочные трапы

и передвигайтесь с низкой скоростью.
Опустите рабочее оборудование как можно ниже, но так,
чтобы оно ни за что не задевало.
На наклонном трапе работайте только рычагом управления
передвижением. Не трогайте никакие другие рычаги или пе-
дали.

8. Когда машина проезжает над задними колесами трейлера,

она становится неустойчивой, поэтому передвигайтесь мед-
ленно и осторожно. (Ни в коем случае не задействуйте ру-
левое управление)

9. Миновав задние колеса трейлера, машина резко наклоня-

ется вперед, поэтому следите за тем, чтобы рабочее обору-
дование не ударилось о платформу трейлера. Доведите
машину передним ходом до заданного положения и оста-
новите.

10. Поверните выключатель блокировки поворота платформы

в положение OFF, чтобы выключить блокировку поворота
платформы, затем медленно поверните поворотную плат-
форму на 180°.

11. Остановите машину на трейлере в заданном положении.

12. Поверните выключатель блокировки поворота платформы

в положение ON, чтобы включить блокировку.

•

При повороте выключателя блокировки поворота
платформы в положение ON загорается контрольная
лампа (3).

Макс. 15°

3
122

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

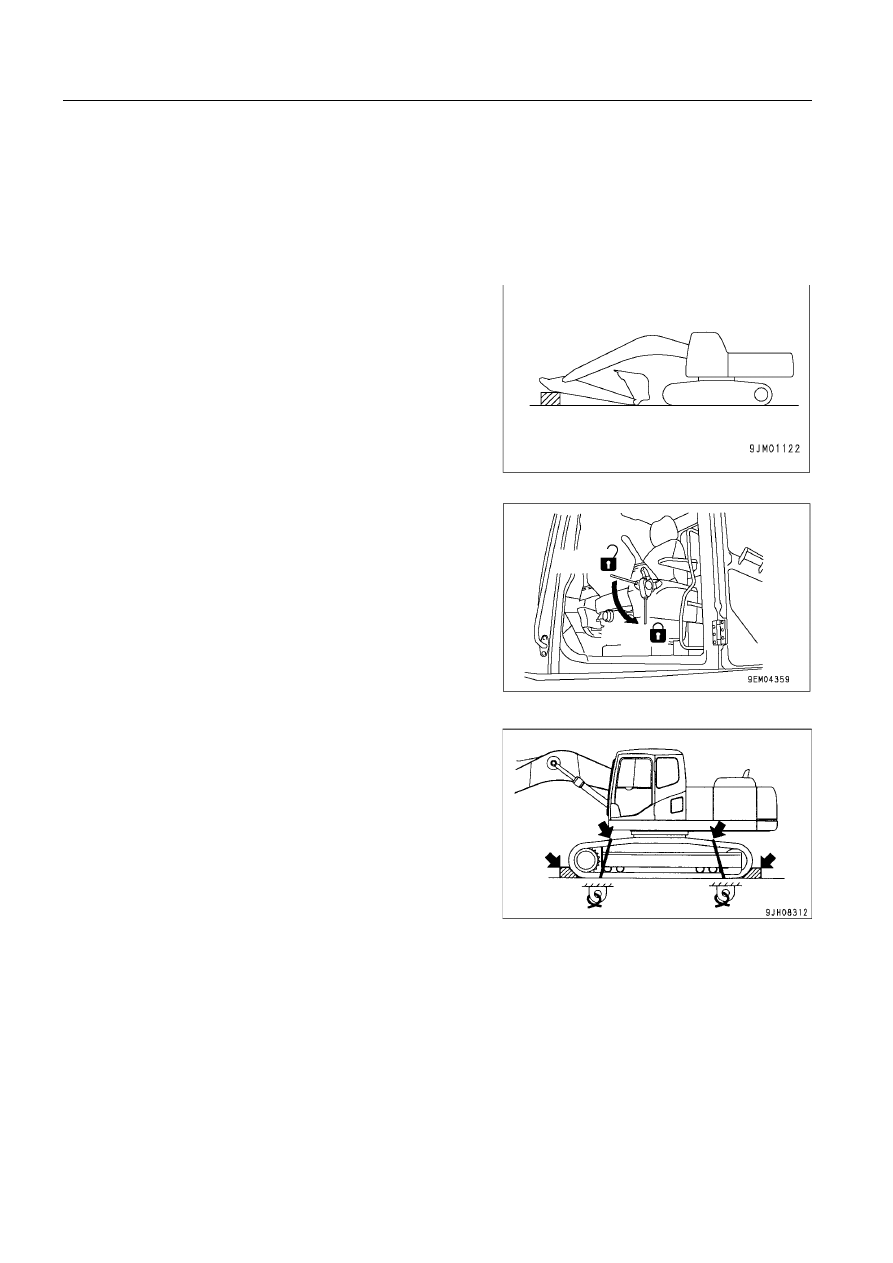

ЗАКРЕПЛЕНИЕ МАШИНЫ НА ТРЕЙЛЕРЕ

ПРИМЕЧАНИЕ

•

Сложите антенну радиоприемника. Снимите зеркала.
Надежно закрепите снятые детали на трейлере.

•

Чтобы не повредить цилиндр ковша во время транспортировки, установите под один конец цилиндра
деревянный блок, который не даст цилиндру коснуться пола.

После погрузки на трейлер закрепите машину следующим образом.

1. Выдвиньте цилиндры ковша и рукояти до конца хода, затем

медленно опустите стрелу.

2. Остановите двигатель, затем выньте ключ из пускового

включателя.

3. Надежно заблокируйте рычаги управления при помощи ры-

чага блокировки.

4. Заприте кабину оператора, боковую крышку, крышку отсе-

ка аккумуляторной батареи и капот.

5. Установите под гусеницы блоки спереди и сзади, чтобы ма-

шина не пришла в движение во время транспортировки, и
надежно закрепите машину цепями или стальным тросом
соответствующей прочности.
Обратите особое внимание на то, чтобы надежно закрепить
машину на месте так, чтобы исключить ее боковое скольже-
ние.

Заблоки-
ровано

Разблоки-
ровано

3
123

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

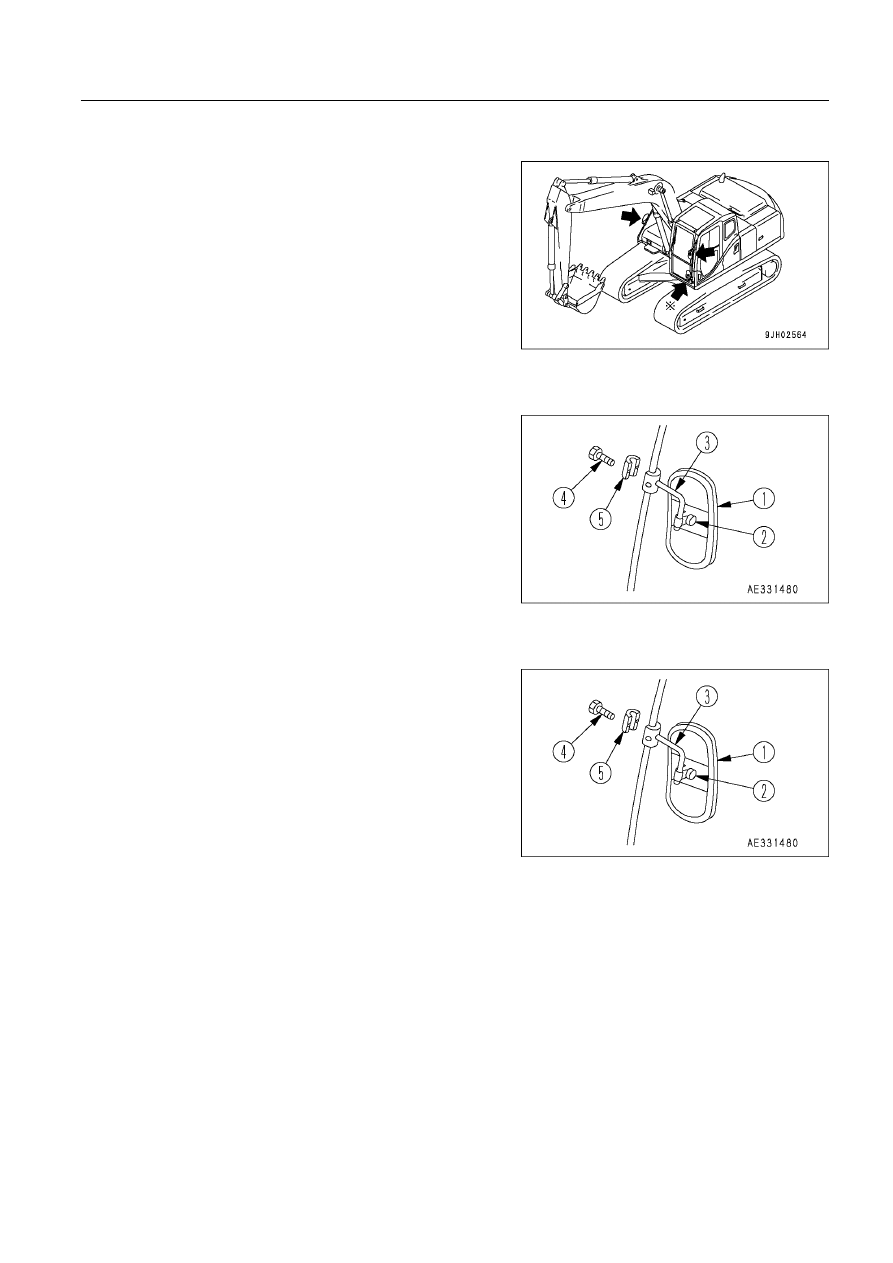

СНЯТИЕ, УСТАНОВКА ЗЕРКАЛ

Зеркала на машине установлены в местах, показанных на ри-
сунке справа. (

Ú: если установлены)

Если зеркала повреждены, или их необходимо снять для транс-
портировки, либо установить обратно, то соблюдайте следую-
щий порядок действий.

Снятие

1. Ослабьте стопорную гайку (2) зеркала (1), затем снимите

зеркало (1) с опоры (3).

2. Ослабьте болт (4) и снимите опору (3) и зажим (5) с поручня.

Установка

1. Установите опору (3) и зажим (5) на поручень, затем затя-

ните болт (4).

2. Установите зеркало (1) на опору (3), затем затяните стопор-

ную гайку (2).

3
124

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

ВЫГРУЗКА

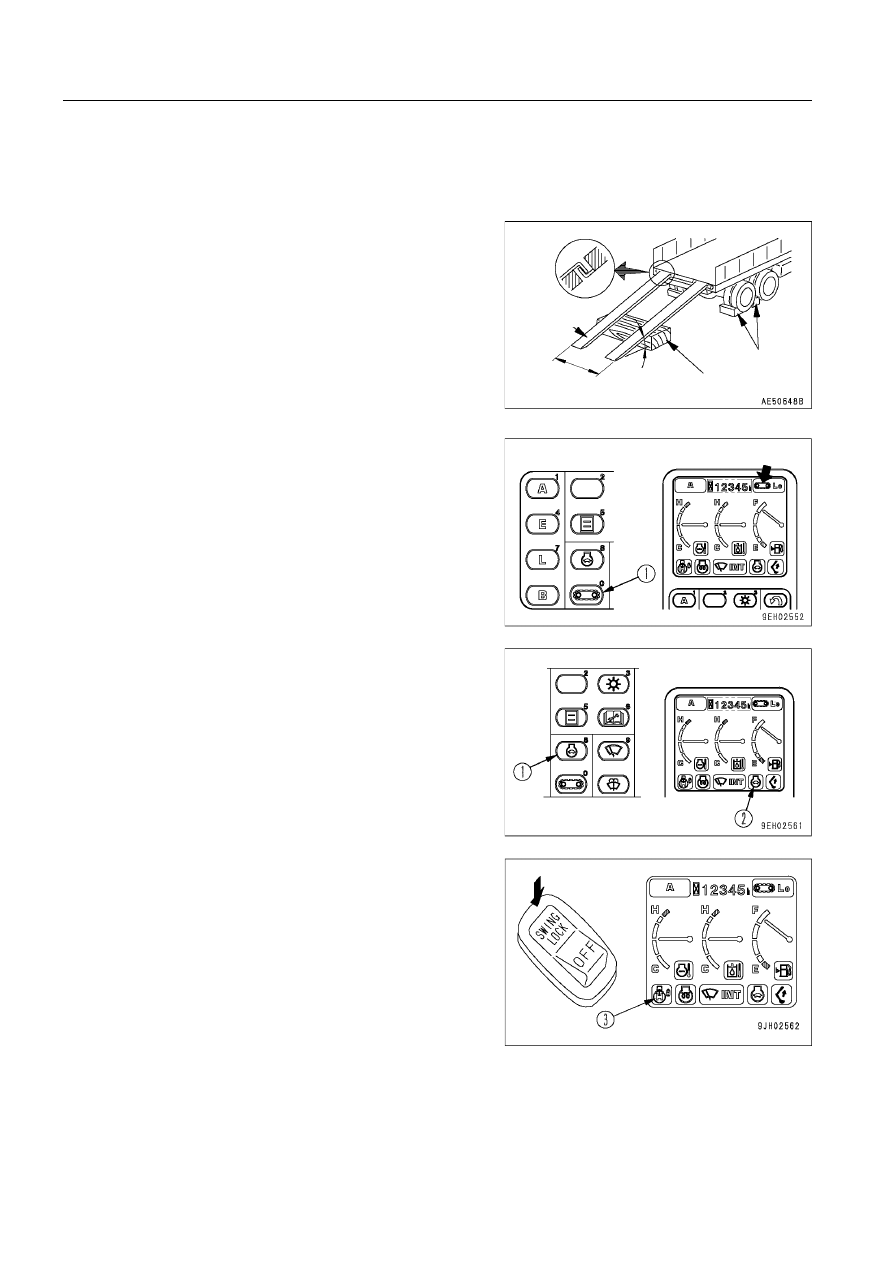

1. Производите погрузку и выгрузку машины только на твер-

дой и ровной горизонтальной площадке. Соблюдайте безо-
пасное расстояние от края дороги.

2. Включите установленные на трейлере тормоза и подложи-

те под его колеса блоки, чтобы он не тронулся с места.
Затем зафиксируйте погрузочные наклонные трапы соосно
с трейлером и машиной.
Убедитесь, что края трапов находятся на одном уровне.
Установите угол наклона трапов не более 15°.
Расстояние между трапами должно соответствовать вели-
чине колеи гусеничного хода.

3. Снимите цепи или стальной трос, удерживающие машину.

4. Запустите двигатель.

В холодную погоду полностью прогрейте двигатель.

5. Установите рычаг блокировки (1) в положение РАЗБЛОКИ-

РОВАНО.

6. Установите переключатель скорости передвижения в поло-

жение LOW.

•

Чтобы переключить скорость передвижения, нажмите на
переключатель скорости передвижения (1). Скорость
передвижения отображается на дисплее как Lo, Mi, или
Hi (низкая, средняя или высокая).

7. Поверните включатель системы автоматического замедле-

ния оборотов двигателя (1) в положение OFF и включите ре-
гулятор подачи топлива, чтобы установить для частоты вра-
щения двигателя режим низких холостых оборотов.

•

При каждом нажатии на включатель (1) системы
автоматического замедления он переключается в
следующем порядке OFF

→

ON

→

OFF.

•

При повороте включателя системы автоматического
замедления (1) в положение OFF гаснет контрольная
лампа (2).

Погрузочный
наклонный трап

Дисплей блока

системы контроля

Место индикации

Блоки

Блок

Макс. 15°

Расстояние
между трапами

Заблоки-
ровано

Разблоки-
ровано
