ЭКСПЛУАТАЦИЯ

3- 78

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

Застряла одна гусеница

КАК ВЫТАЩИТЬ МАШИНУ ИЗ ГРЯЗИ

Всегда проявляйте осторожность, чтобы машина не застряла в грязи. Если машина все же застряла в грязи,

то чтобы вытащить ее из грязи проделайте следующее.

Если застряла в грязи только одна гусеница, то при помощи

ковша приподнимите застрявшую гусеницу, подложите под нее

доски или бревна и выведите машину из грязи.

ПРИМЕЧАНИЕ
При использовании стрелы или рукояти экскаватора для

поднятия машины всегда опирайтесь на грунт днищем ков-

ша. (Никогда не опирайтесь на зубья.) Угол между стрелой

и рукоятью должен составлять 90

о

- 110

о

.

Застряли обе гусеницы

Если застряли и пробуксовывают в грязи обе гусеницы и ма-

шина не может передвигаться, то подложите под обе гусеницы

доски или бревна, как описано выше, и заглубите ковш в грунт

перед машиной. Затем чтобы вытянуть машину из грязи, потя-

ните на себя рукоять как при обычных операциях резания грун-

та, а рычаги управления передвижением установите в поло-

жение ВПЕРЕД.

ЭКСПЛУАТАЦИЯ

3 - 79

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

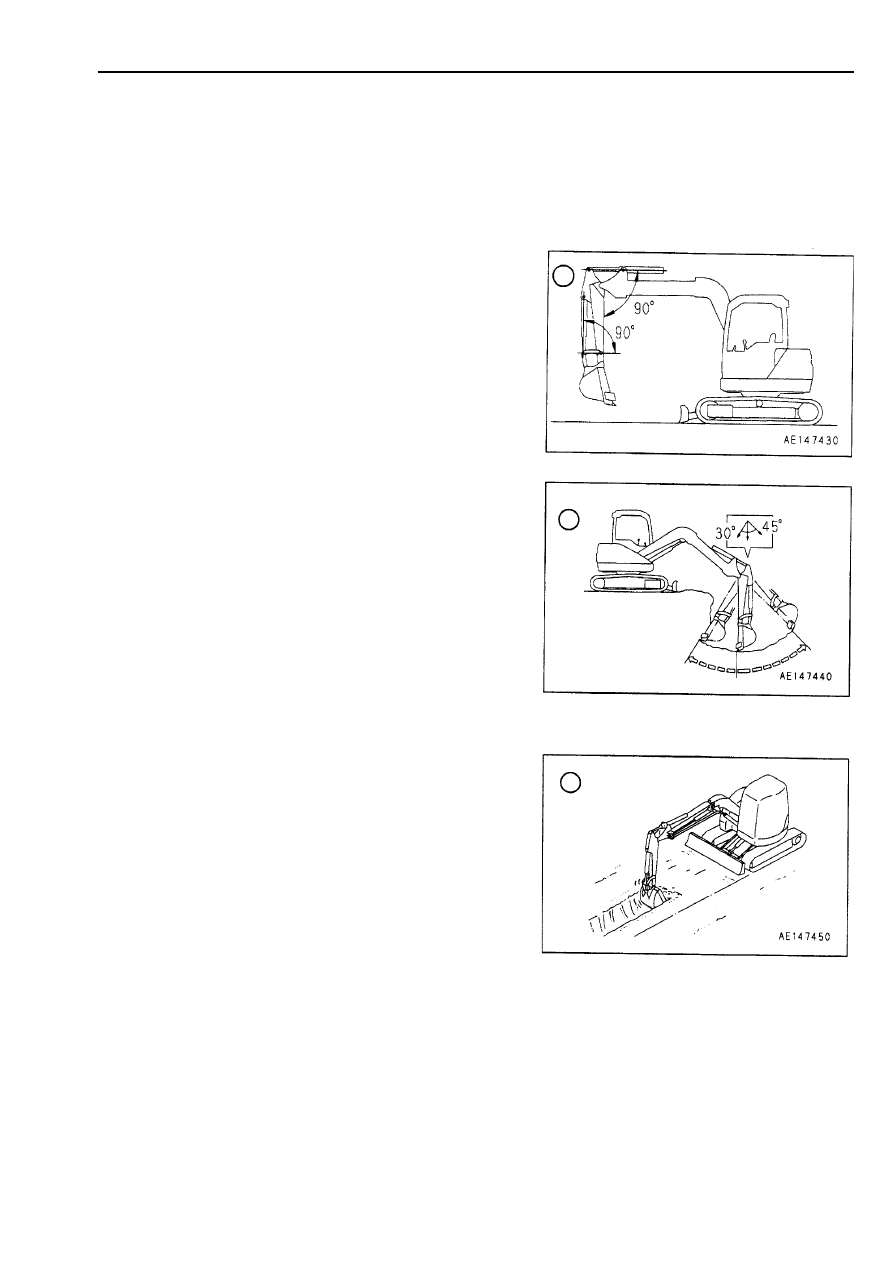

РЕКОМЕНДУЕМЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

В дополнение к нижеизложенному область применения машины можно расширить при помощи различных

сменных рабочих приспособлений.

Работа обратной лопатой

При положении машины, показанном на схеме справа, каж-

дый  цилиндр  развивает  максимальное  усилие  внедрения  в

грунт и выемки грунта, если углы между цилиндром ковша и

звеньями подвески ковша, а также между цилиндром рукояти

и рукоятью составляют 90

о

.

Для  повышения  эффективности  работы  при  выемке  грунта

старайтесь придерживаться данного значения угла.

Диапазон угла рукояти экскаватора при выемке грунта состав-

ляет от 45

о

 в направлении от машины и до 30

о

 по направлению

к машине.
Возможны некоторые отклонения от приведенных значений в

зависимости от глубины выемки грунта, однако всегда старай-

тесь работать в указанном диапазоне углов, а не использовать

постоянно перемещение поршня цилиндра до конца хода.

Рытье траншей

Рытье траншей можно эффективно производить при помощи

установки ковша, соответствующего операции резания грунта,

и установки гусениц параллельно оси траншеи. Для того что-

бы вырыть широкую траншею, сначала разработайте обе бо-

ковые стороны траншеи, а потом удалите среднюю часть.

ЭКСПЛУАТАЦИЯ

3- 80

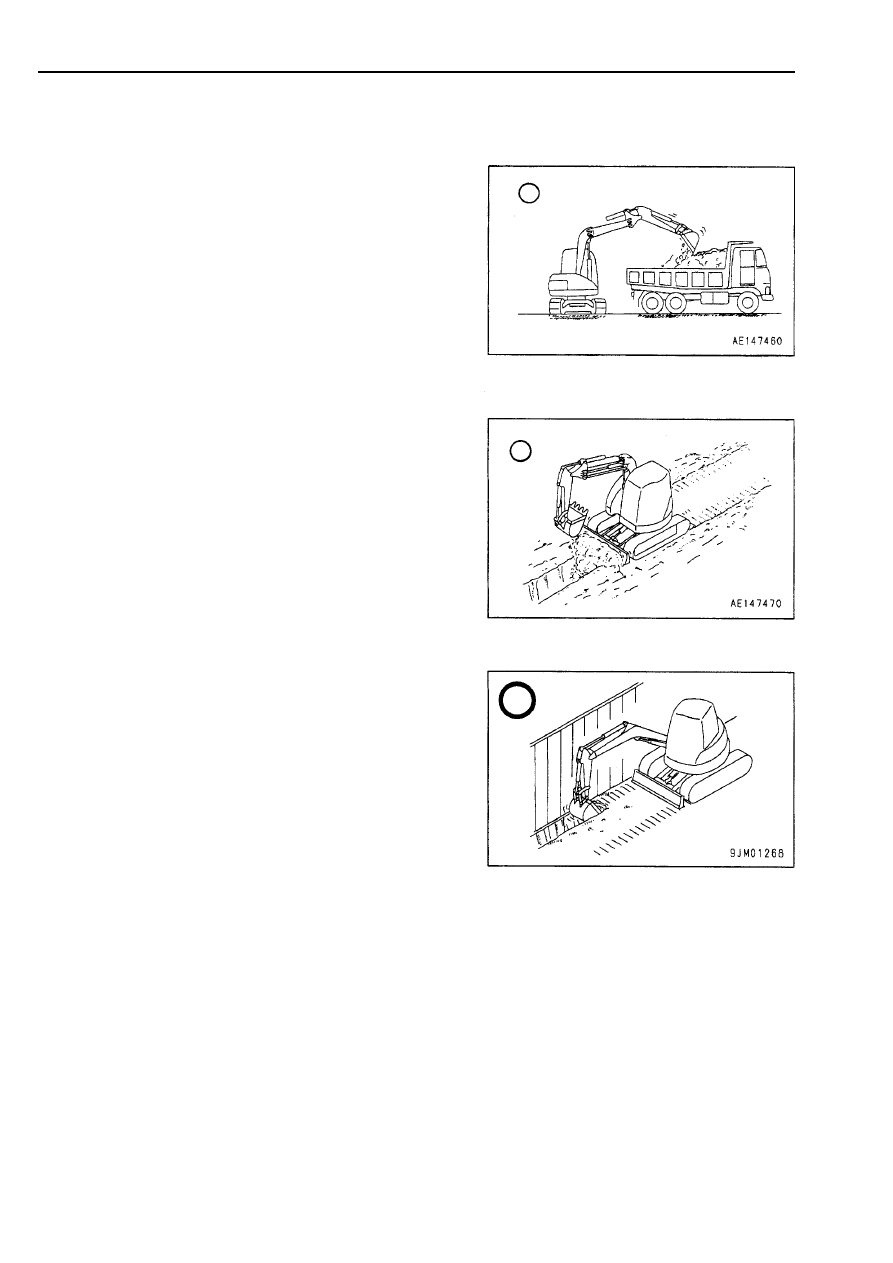

Погрузочные работы

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

В местах, где угол поворота платформы небольшой, эффек-

тивность работ можно повысить, если расположить самосвал

в хорошо видном оператору месте.
Погрузка  станет  легче,  а  вместимость  больше,  если  начать

погрузку с передней части кузова самосвала, а не с боковой

части.

Обратная засыпка траншей и планировка
грунта

Для обратной засыпки траншей после выемки грунта и для пла-

нировки грунта применяйте отвал.

Рытье траншеи сбоку

Данную машину можно использовать для рытья траншеи сбо-

ку в ограниченном пространстве при помощи комбинирования

поворотов платформы и стрелы.

ЭКСПЛУАТАЦИЯ

3 - 81

ЗАМЕНА КОВША

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

• При забивании пальца молотком металлические частицы могут отколоться и отлететь, что может

привести к серьезной травме, особенно при попадании их в глаза. При выполнении данной опе-

рации всегда надевайте защитные очки, шлем, перчатки и используйте другие защитные приспо-

собления.

• После снятия ковша положите его в устойчивое положение.

ПРИМЕЧАНИЕ
После извлечения пальцев убедитесь в том, что они не загрязнены, и что уплотнения втулок с обеих

сторон не повреждены.

Остановите машину на твердой ровной горизонтальной повер-

хности. При совместной работе подавайте друг другу четкие

сигналы и в целях безопасности  работайте осторожно.

1. Установите ковш на ровную горизонтальную поверхность

и извлеките пальцы (А) и (В).

ПРИМЕЧАНИЕ
При извлечении пальцев установите ковш таким образом, что-

бы он слегка касался грунта.
Если ковш с силой опустить на грунт, то сопротивление увели-

чится, и извлечь пальцы будет трудно.

2. Совместите рукоять с отверстиями (1), а звено подвески

ковша с отверстиями (2), после чего нанесите консистен-

тную смазку и установите пальцы (А) и (В).

ПРИМЕЧАНИЕ
При установке ковша можно легко повредить уплотнительные

кольца,  поэтому  устанавливайте  уплотнительные  кольца  на

бобышку со стороны рукояти экскаватора так, как показано на

схеме.  При  забивании  пальца  переместите  уплотнительное

кольцо вниз в канавку.

3. Установите стопорные болты и гайки для каждого пальца

и смажьте пальцы консистентной смазкой.

Ц и л и н д р

к о в ш а

З в е н о

п од ве с к и

к о в ш а

Рук о я т ь

П а л е ц

К о в ш

Упл от н и тел ь н о е   к ол ь цо

Ра с п о р н о е   к ол ь цо

П р а в и л ь -

н о е   п о л о -

ж е н и е   у п -

л о т н и т е л ь -

н о г о   к о л ь -

ц а

П ол о ж е н и е   у п л от н и тел ь -

ного  к ольца  при  установк е

к о в ш а

Рук о я т ь

эк с к а ват о р а

Уп л от н и т ел ь -

ное  к ол ь цо

Га й к а

П а л е ц

Ст о п о р н ы й

б ол т

<



ПРЕДУПРЕЖДЕНИЕ

ЭКСПЛУАТАЦИЯ

3- 82

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

СТОЯНКА МАШИНЫ

• Избегайте резкой остановки машины. Предусматривай-

те достаточно большое пространство для остановки

машины.

• Для постановки машины на стоянку выбирайте ров-

ную твердую площадку и избегайте опасных мест. Если

необходимо поставить машину на стоянку на склоне,

то подложите под гусеницы блоки. В качестве допол-

нительной меры предосторожности углубите ковш в

грунт.

• При случайном прикосновении к рычагу управления

рабочее оборудование или машина могут внезапно пе-

реместиться, что может привести к серьезной аварии.

Каждый раз перед выходом из кабины оператора ус-

танавливайте рычаг блокировки в положение ЗАБЛО-

КИРОВАНО.

• Установите машину отвалом под уклон и опустите от-

вал на грунт.

1. Установите левый и правый рычаги управления (1) в ней-

тральное положение. Машина остановится.

2. Уменьшите частоту вращения двигателя до НИЗКИХ ХО-

ЛОСТЫХ ОБОРОТОВ с помощью рычага управления по-

дачей топлива (2).

Б л о к и

П РА В И Л Ь Н О

Б л о к

Н е й т р а л ь н о е

п ол о ж е н и е

Низкие  хол о с т ы е

о б о р от ы

<



ПРЕДУПРЕЖДЕНИЕ

ЭКСПЛУАТАЦИЯ

3 - 83

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

3. Опускайте ковш горизонтально до тех пор, пока его дни-

ще не коснется грунта.

4. Опустите отвал на грунт.

5. Установите рычаг блокировки (3) в положение ЗАБЛОКИ-

РОВАНО.

ЕЖЕДНЕВНАЯ ПРОВЕРКА МАШИНЫ
ПОСЛЕ РАБОЧЕГО ДНЯ

Проверьте на блоке системы контроля температуру охлажда-

ющей жидкости, давление масла в двигателе и уровень топли-

ва.

Ра збл о к и р о в а н о

З а бл о к и р о ва н о

Контрольная  лампа

д а в л е н и я   м а с л а   в

д в и гат ел е

Ук азатель  температ уры  охлажда-

ющей  жидк ости  двигателя

Ук азатель   уровня

т о п л и ва

ЭКСПЛУАТАЦИЯ

3- 84

ЗАПИРАНИЕ НА КЛЮЧ

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

Всегда запирайте перечисленные ниже двери и крышки.
(1) Дверь кабины оператора (на машинах, оборудованных ка-

биной)

Не забывайте закрывать окно.
(2) Крышку на правой стороне машины
(3) Капот двигателя
(4) Крышку ящика для инструментов.
(5) Заливную горловину топливного бака (PC40MRX)
ПРИМЕЧАНИЕ
Чтобы открыть все перечисленные места, используйте пуско-

вой ключ.

ЭКСПЛУАТАЦИЯ

3 - 85

ЭКСПЛУАТАЦИЯ МАШИНЫ И ОРГАНЫ УПРАВЛЕНИЯ МАШИНОЙ

РЕЗИНОВЫЕ ГУСЕНИЦЫ

(Машины, оборудованные резиновыми гусеницами)

Информация о резиновых гусеницах

Сравнительные характеристики резиновых гусениц

Резиновые гусеницы обладают превосходными эксплуатационными характеристиками, которых не имеют

стальные гусеницы. Однако, если применять их так же, как стальные гусеницы, то их преимущества не могут

быть использованы полностью.
Старайтесь работать без перегрузки резиновых гусениц и используйте рабочие приемы, соответствующие

месту и характеру выполняемой работы.

С учетом свойств используемого материала резиновые гусеницы имеют ряд преимуществ. Однако они обла-

дают недостаточной прочностью. Поэтому очень важно понять преимущества резиновых гусениц, следовать

мерам предосторожности при обращении с ними и не выполнять запрещенные виды работ. Это увеличит

срок службы резиновых гусениц и позволит выявить все их преимущества. Прежде чем использовать рези-

новые гусеницы, прочитайте раздел "Использование резиновых гусениц (СТР. 3-86)".

Гарантия на резиновые гусеницы

Слабые  вибрации

Очень важно проверять и поддерживать правильное натяжение гусениц. Кроме того, эти гусеницы нельзя

использовать при выполнении работ рядом с предметами, способными вызвать их повреждение, такими как,

например, углы стальных листов, U-образные распорки для траншей, блоки, а также рядом с раздроблен-

ным скальным грунтом или острыми углами скальных пород, стальными балками или металлоломом.
Любое повреждение, вызванное неправильной эксплуатацией машины пользователем, не будет рассматри-

ваться как подлежащее гарантийному ремонту.

Плавное передвижение

(Отсутствие  скрипа)
Слабый шум
Отсутствие  повреждений  дороги

с покрытием
Легкость  управления

Устойчивость к повреждениям

Величина тягового усилия

Резиновая

гусеница

Отлично

Отлично

Отлично

Отлично

Отлично

Средне
Отлично

Стальная

гусеница

Средне

Хорошо

Средне

Средне

Средне

Отлично

Отлично
