Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 66

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-22

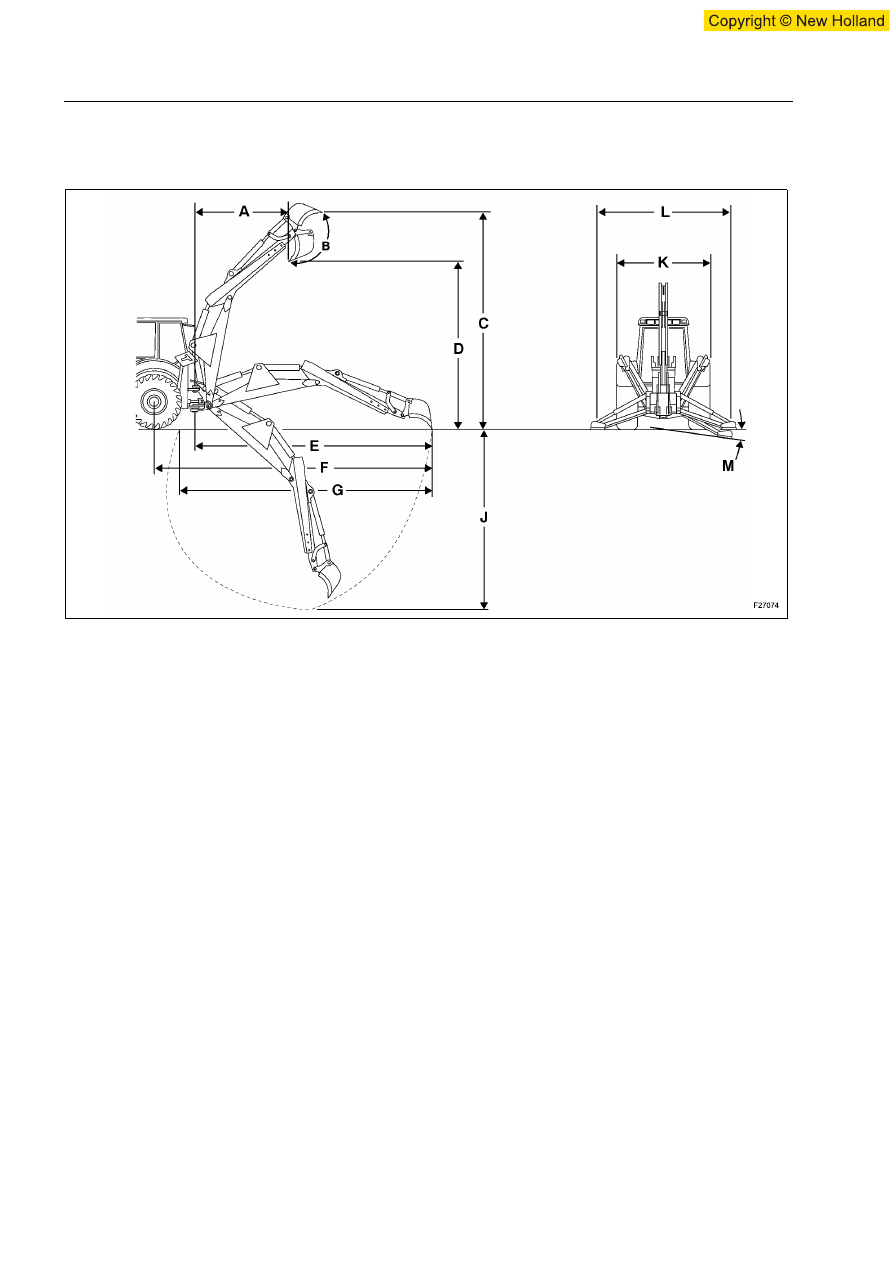

МОДЕЛЬ LB110.B (Вариант centre pivot) ЗАДНЯЯ ОСНАСТКА - РАЗМЕРЫ И

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры

A. Максимальная дальность действия по высоте
B. Вращение ковша
C. Рабочая высота, максимальный подъем
D. Максимальная высота при полной нагрузке
E. Вылет в направлении к центру оси вращения
F. Вылет по отношению к центру задней оси
G. Максимальная длина поверхности рытья
J. Глубина забора грунта
K. Межосевое расстояние стабилизаторов - Во время передвижения
L. Межосевое расстояние стабилизаторов - Во время работы
M. Угол выравнивания полозьев стабилизаторов

8

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-23

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

12-16.5

19.5L-24R4

Размеры

Стандартная стрела

Телескопическая стрела

(вытянутая)

A

1656 мм

2902 мм

B

204°

204°

C

5728 мм

6425 мм

D

3910 мм

4628 мм

E

5843 мм

6927 мм

F

6963 мм

8047 мм

G

6000 мм

7400 мм

J

4592 мм

5776 мм

K

2230 мм

2230 мм

L

3200 мм

3200 мм

M

14°

14°

Эксплуатационные

характеристики

Стандартная стрела

Телескопическая стрела

(вытянутая)

Туга поворота

180°

180°

Максимальное усилие

копания - Цилиндр

балансира

3600 даН

2568 даН

Максимальное усилие

рытья - Цилиндр ковша

5700 даН

5700 даН

Способность подъема в

радиусе задней стрелы

2615 kg

1510 kg

Способность подъема -

стрела на расстоянии

3,66 м от земли

2640 kg

1605 kg

Способность подъема -

балансир на расстоянии

4,26 м от земли

1545 kg

1015 kg

Длина вытяжки

телескопической стрелы

-

1200 мм

КОВШЫ ЗАДНЕЙ ОСНАСТКИ

Емкость полного до краев

SAE J 296

Ширина

Вес

76 L

305 мм

108 kg

109 L

457 мм

130 kg

153 L

610 мм

160 kg

196 L

762 мм

180 kg

238 L

914 мм

208 kg

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-24

МОДЕЛЬ LB115.B (Вариант centre pivot) ЗАДНЯЯ ОСНАСТКА - РАЗМЕРЫ И

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры

A. Максимальная дальность действия по высоте
B. Вращение ковша
C. Рабочая высота, максимальный подъем
D. Максимальная высота при полной нагрузке
E. Вылет в направлении к центру оси вращения
F. Вылет по отношению к центру задней оси
G. Максимальная длина поверхности рытья
J. Глубина забора грунта
K. Межосевое расстояние стабилизаторов - Во время передвижения
L. Межосевое расстояние стабилизаторов - Во время работы
M. Угол выравнивания полозьев стабилизаторов

9

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-25

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

16.9-28

16.9-28

Размеры

Стандартная стрела

Телескопическая стрела

(вытянутая)

A

1956 мм

2902 мм

B

204°

204°

C

5711 мм

6371 мм

D

3908 мм

4592 мм

E

5836 мм

6923 мм

F

6957 мм

8043 мм

G

6250 мм

7336 мм

J

4586 мм

5760 мм

K

2230 мм

2230 мм

L

3000 мм

3000 мм

M

14°

14°

Эксплуатационные

характеристики

Стандартная стрела

Телескопическая стрела

(вытянутая)

Туга поворота

180°

180°

Максимальное усилие

копания - Цилиндр

балансира

3600 даН

2568 даН

Максимальное усилие

рытья - Цилиндр ковша

5700 даН

5700 даН

Способность подъема в

радиусе задней стрелы

2560 kg

1500 kg

Способность подъема -

стрела на расстоянии

3,66 м от земли

2620 kg

1600 kg

Способность подъема -

балансир на расстоянии

4,26 м от земли

1458 kg

975 kg

Длина вытяжки

телескопической стрелы

-

1200 мм

КОВШЫ ЗАДНЕЙ ОСНАСТКИ

Емкость полного до краев

SAE J 296

Ширина

Вес

76 L

305 мм

108 kg

109 L

457 мм

130 kg

153 L

610 мм

160 kg

196 L

762 мм

180 kg

238 L

914 мм

208 kg
