Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 64

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-14

МОДЕЛИ LB95.B - LB110.B (Вариант заднее боковое смещение осей) ЗАДНЯЯ

ОСНАСТКА - РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

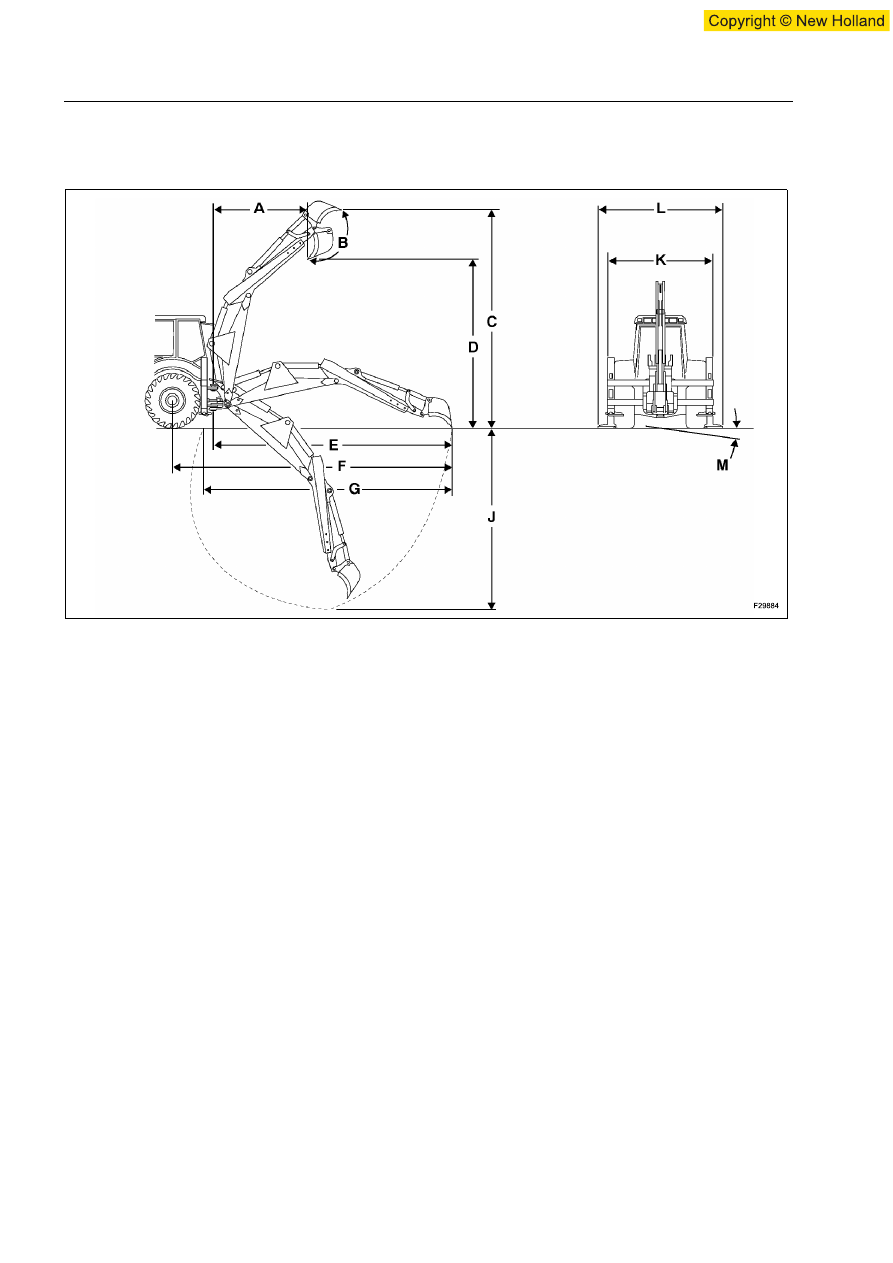

Размеры

A. Максимальная дальность действия по высоте
B. Вращение ковша
C. Рабочая высота, максимальный подъем
D. Максимальная высота при полной нагрузке
E. Вылет в направлении к центру оси вращения
F. Вылет по отношению к центру задней оси
G. Максимальная длина поверхности рытья
J. Глубина забора грунта
K. Межосевое расстояние стабилизаторов - Во время передвижения
L. Межосевое расстояние стабилизаторов - Во время работы
M. Угол выравнивания полозьев стабилизаторов

4

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-15

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

12.5/80-18

18.4-26

Размеры

Стандартная стрела

Телескопическая стрела

(вытянутая)

A

1877 мм

2818 мм

B

204°

204°

C

5717 мм

6374 мм

D

3905 мм

4593 мм

E

5867 мм

6952 мм

F

7193 мм

8278 мм

G

6492 мм

7500 мм

J

4302 мм

5527 мм

K

2280 мм

2280 мм

L

2790 мм

2790 мм

M

14°

14°

Эксплуатационные

характеристики

Стандартная стрела

Телескопическая стрела

(вытянутая)

Туга поворота

180°

180°

Максимальное усилие

копания - Цилиндр

балансира

3552 даН

2542 даН

Максимальное усилие

рытья - Цилиндр ковша

5523 даН

5523 даН

Способность подъема в

радиусе задней стрелы

2350 kg

1625 kg

Способность подъема -

стрела на расстоянии

3,66 м от земли

2425 kg

1625 kg

Способность подъема -

балансир на расстоянии

4,26 м от земли

1500 kg

995 kg

Длина вытяжки

телескопической стрелы

-

1200 мм

КОВШЫ ЗАДНЕЙ ОСНАСТКИ

Емкость полного до краев

SAE J 296

Ширина

Вес

76 L

305 мм

108 kg

109 L

457 мм

130 kg

153 L

610 мм

160 kg

196 L

762 мм

180 kg

238 L

914 мм

208 kg

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-16

МОДЕЛЬ LB115.B (Вариант заднее боковое смещение осей) ПЕРЕДНЯЯ ОСНАСТКА -

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры

A. Максимальная дальность действия по высоте
B. Вращение ковша
C. Рабочая высота, максимальный подъем
D. Максимальная высота при полной нагрузке
E. Вылет в направлении к центру оси вращения
F. Вылет по отношению к центру задней оси
G. Максимальная длина поверхности рытья
J. Глубина забора грунта
K. Межосевое расстояние стабилизаторов - Во время передвижения
L. Межосевое расстояние стабилизаторов - Во время работы
M. Угол выравнивания полозьев стабилизаторов

5

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-17

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

440/80R28

440/80R28

Размеры

Стандартная стрела

Телескопическая стрела

(вытянутая)

A

1877 мм

2820 мм

B

204°

204°

C

5777 мм

6467 мм

D

3946 мм

4664 мм

E

5868 мм

6953 мм

F

7913 мм

8278 мм

G

6300 мм

7380 мм

J

4594 мм

5778 мм

K

2280 мм

2280 мм

L

2790 мм

2790 мм

M

14°

14°

Эксплуатационные

характеристики

Стандартная стрела

Телескопическая стрела

(вытянутая)

Туга поворота

180°

180°

Максимальное усилие

копания - Цилиндр

балансира

3552 даН

2542 даН

Максимальное усилие

рытья - Цилиндр ковша

5523 даН

5523 даН

Способность подъема в

радиусе задней стрелы

1865 kg

1380 kg

Способность подъема -

стрела на расстоянии

3,66 м от земли

1925 kg

1400 kg

Способность подъема -

балансир на расстоянии

4,26 м от земли

1560 kg

1030 kg

Длина вытяжки

телескопической стрелы

-

1050 мм

КОВШЫ ЗАДНЕЙ ОСНАСТКИ

Емкость полного до краев

SAE J 296

Ширина

Вес

76 L

305 мм

108 kg

109 L

457 мм

130 kg

153 L

610 мм

160 kg

196 L

762 мм

180 kg

238 L

914 мм

208 kg
