РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-10

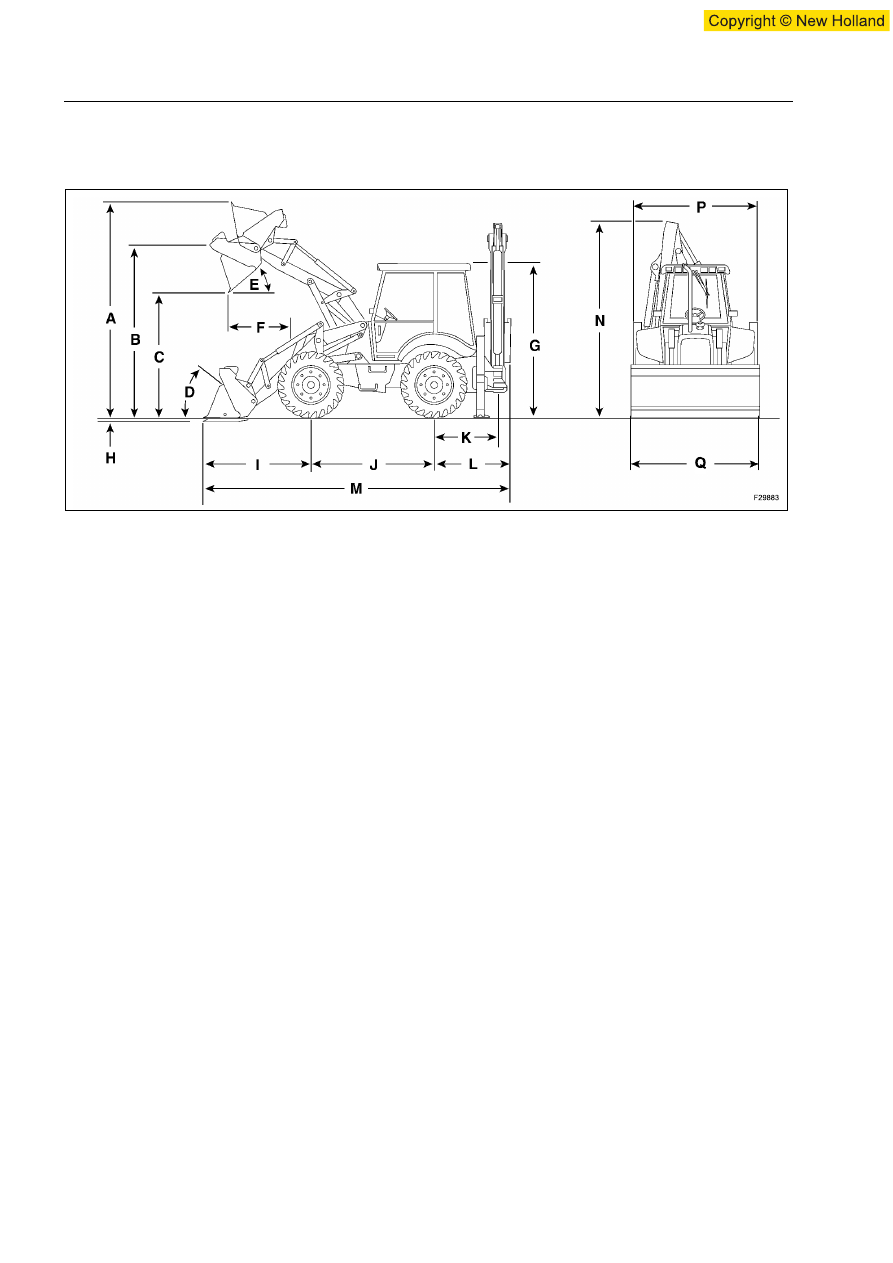

МОДЕЛЬ LB115.B (Вариант заднее боковое смещение осей) ЗАДНЯЯ ОСНАСТКА -

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры

A. Максимальная высота
B. Ковш/Высота оси шарнира погрузчика
C. Высота высыпания
D. Максимальное опрокидывание относительно уровня земли
E. Угол высыпания
F. Грузоподъемность, оснастка поднята
G. Высота кабины
H. Глубина забора грунта
I. Центр оси в направлении к передней части ковша на земле
J. Шаг
K. Центр задней оси в направлении к центру штыря вращения
L. Центр задней оси в направлении к задней части ковша задней оснастки
M. Общая длина
N. Максимальная длина стрелы подъемника
P. Общая ширина
Q. Ширина ковша

2

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-11

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

440/80R28

440/80R28

Размеры

Стандартный ковш

Ковш 4 в  1



Ковш 6 в 1 (c вилами)

A

4347 мм

4653 мм

4653 мм

B

3491 мм

3491 мм

3491 мм

C

2717 мм

2717 мм

2717 мм

D

45°

45°

45°

E

45°

45°

45°

F

744 мм

744 мм

744 мм

G

2900 мм

2900 мм

2900 мм

H

113 мм

113 мм

113 мм

I

1975 мм

1975 мм

1975 мм

J

2200 мм

2200 мм

2200 мм

K

1324 мм

1324 мм

1324 мм

L

1630 мм

1630 мм

1630 мм

M

5783 мм

5783 мм

5783 мм

N

3935 мм

3935 мм

3935 мм

P

2480 мм

2480 мм

2480 мм

Q

2400 мм

2400 мм

2400 мм

Эксплуатационные

характеристики

Стандартный ковш

Ковш 4 в  1



Ковш 6 в 1 (c вилами)

Способность подъема

на максимальную

высоту

3386 kg

3151 kg

3121 kg

Сила толкания

5413 даН

5413 даН

5413 даН

КОВШЫ ПЕРЕДНЕЙ ОСНАСТКИ

Тип

Стандартный

4 в  1

6  в 1 (c вилами)

Емкость с верхом

1,20 м

3

1,20 м

3

1,20 м

3

Ширина

2350 мм

2350 мм

2350 мм

Вес

460 kg

695 kg

840 kg

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-12

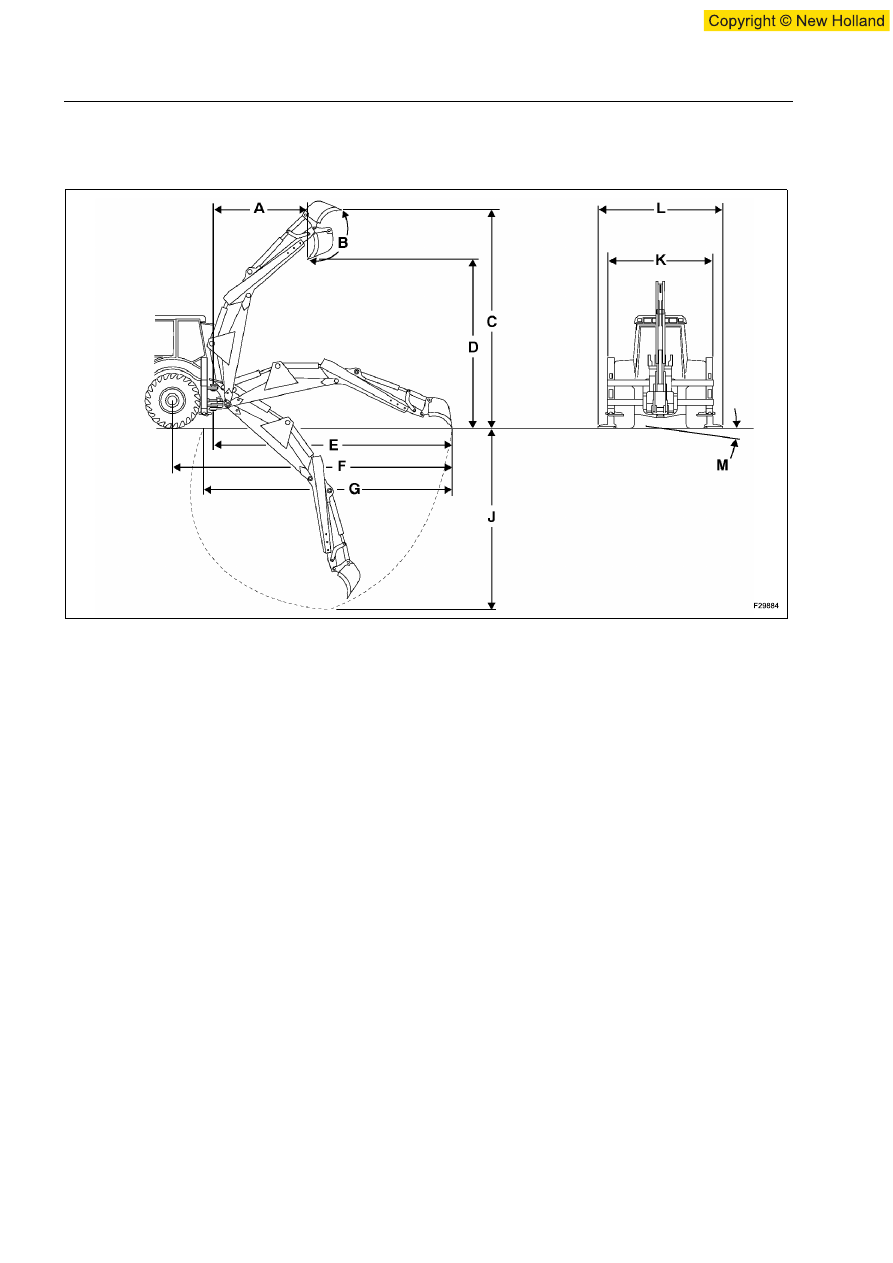

MODELLI LB90.B (Вариант заднее боковое смещение осей) ЗАДНЯЯ ОСНАСТКА -

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры

A. Максимальная дальность действия по высоте
B. Вращение ковша
C. Рабочая высота, максимальный подъем
D. Максимальная высота при полной нагрузке
E. Вылет в направлении к центру оси вращения
F. Вылет по отношению к центру задней оси
G. Максимальная длина поверхности рытья
J. Глубина забора грунта
K. Межосевое расстояние стабилизаторов - Во время передвижения
L. Межосевое расстояние стабилизаторов - Во время работы
M. Угол выравнивания полозьев стабилизаторов

3

РАЗДЕЛ 12 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

12-13

ШИНЫ

ПЕРЕДНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

12.5/80-18

18.4-26

Размеры

Стандартная стрела

Телескопическая стрела

(вытянутая)

A

1600 мм

2573 мм

B

204°

204°

C

5550 мм

6290 мм

D

3740 мм

4550 мм

E

5564 мм

6675 мм

F

6890 мм

8000 мм

G

5950 мм

7092 мм

J

4270 мм

5485 мм

K

2280 мм

2280 мм

L

2790 мм

2790 мм

M

14°

14°

Эксплуатационные

характеристики

Стандартная стрела

Телескопическая стрела

(вытянутая)

Туга поворота

180°

180°

Максимальное усилие

копания - Цилиндр

балансира

4040 даН

2738 даН

Максимальное усилие

рытья - Цилиндр ковша

5523 даН

5523 даН

Способность подъема в

радиусе задней стрелы

2105 kg

1515 kg

Способность подъема -

стрела на расстоянии

3,66 м от земли

2180 kg

1535 kg

Способность подъема -

балансир на расстоянии

4,26 м от земли

1515 kg

975 kg

Длина вытяжки

телескопической стрелы

-

1050 мм

КОВШЫ ЗАДНЕЙ ОСНАСТКИ

Емкость полного до краев

SAE J 296

Ширина

Вес

76 L

305 мм

108 kg

109 L

457 мм

130 kg

153 L

610 мм

160 kg

196 L

762 мм

180 kg

238 L

914 мм

208 kg
