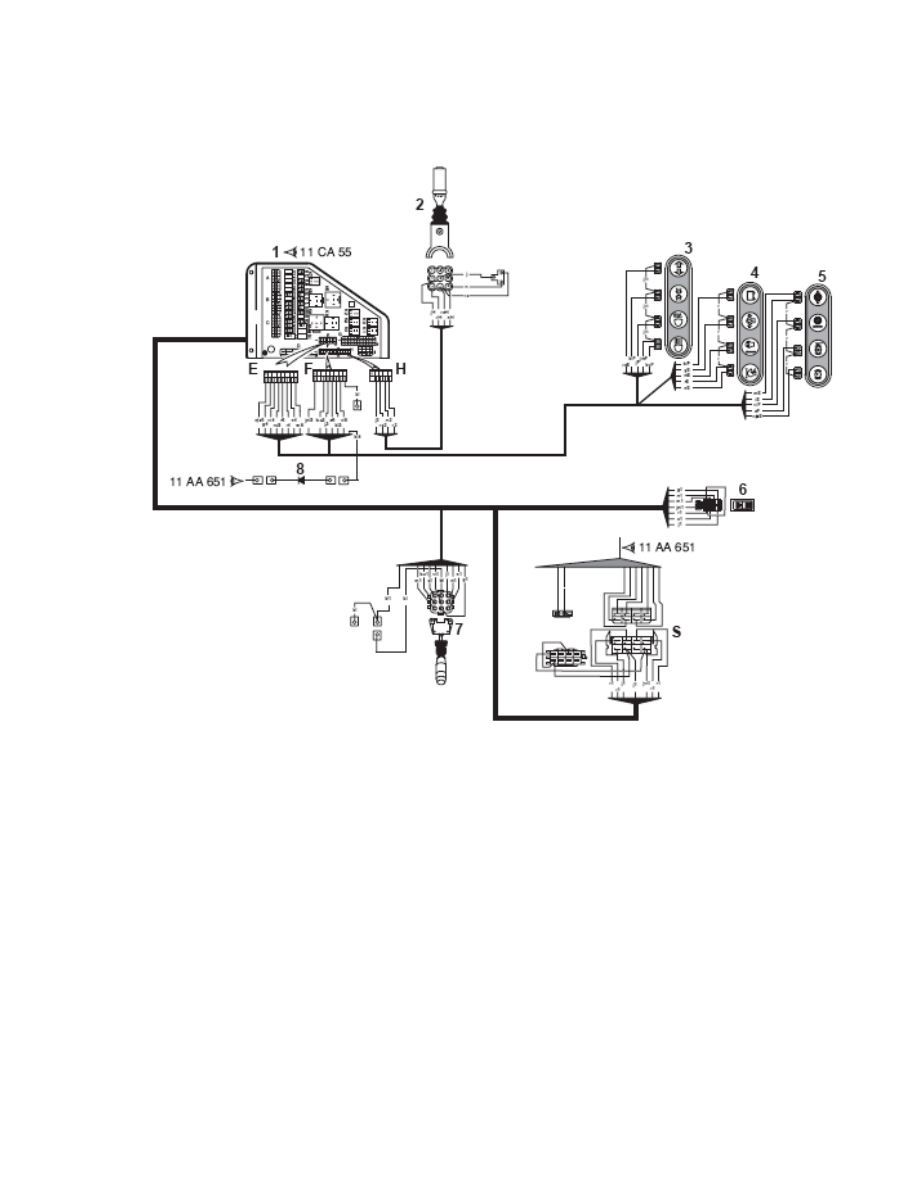

ЦЕПЬ РЕЛЕ ПЛАТЫ





 MT 1030 S S.B

























20

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
2 - Передачи реверса
3 - Панель предупредительных лампочек
4 - Панель предупредительных лампочек
5 - Панель предупредительных лампочек
6 - Переключатель предупредительных лампочек
7 - Переключатель освещения
8 – Диод





















































21

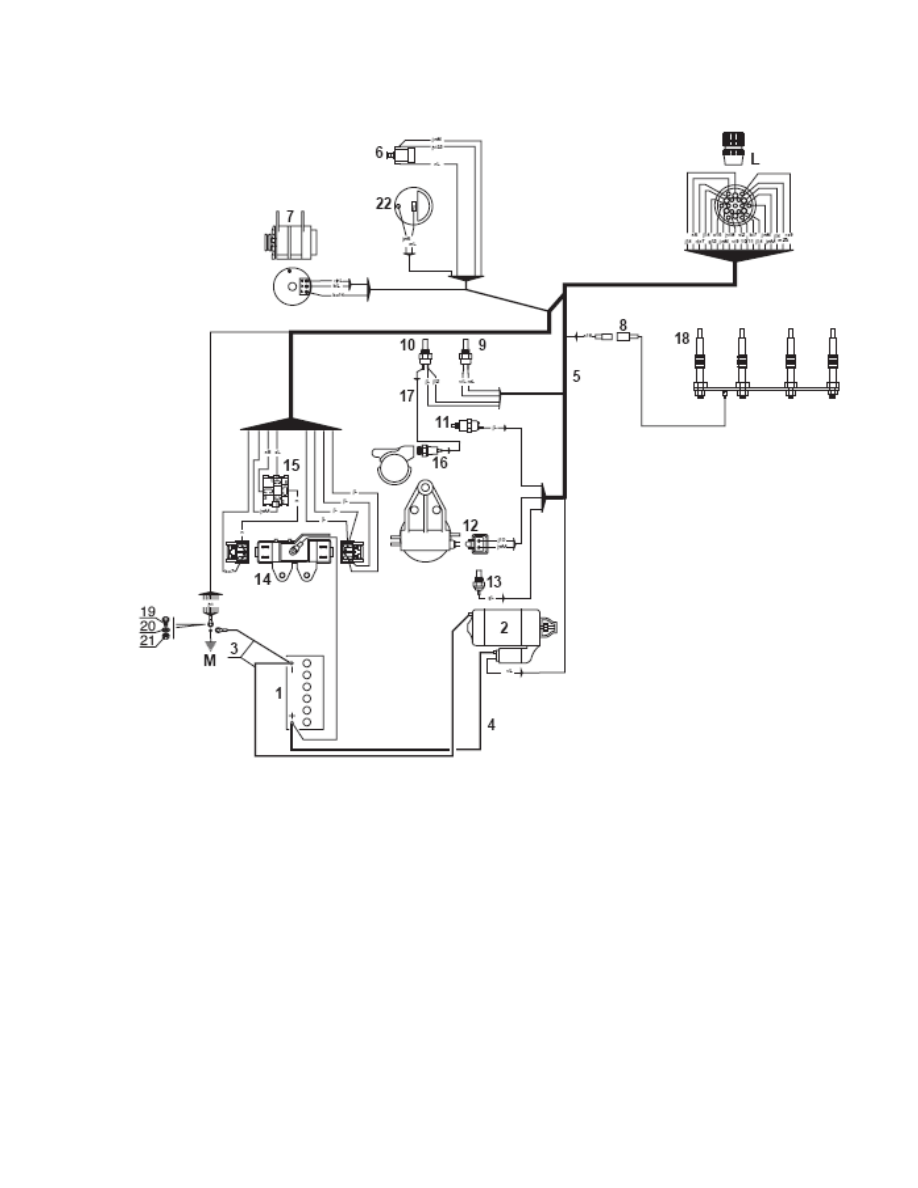

ЦЕПЬ ДВИГАТЕЛЯ





MT 1030 S S.B
























22

КОМПОНЕНТЫ:


1 – Аккумулятор
2 - Стартер
3 - Кабель заземления
4 - Кабель
5 - Жгут электропроводки двигателя
6 - Переключатель засорения воздушного фильтра
7 - Генератор переменного тока
8 - Жгут электропроводки
9 - Датчик температуры воды
10 - Датчик температуры воды
11 - *
12 - Топливный фильтр в сборе
13 - Переключатель давления масла в двигателе
14 - Блок плавких предохранителей
15 - Реле
16 - *
17 - Жгут электропроводки
18 - Свеча зажигания
19 - Винт H,M10 - 25-8.8 - ZN8/C
20 - Шайба JZC10 10 ,2 x26 x1,4CAD.BICH
21 - Гайка H ,M10
22 - Топливный датчик
