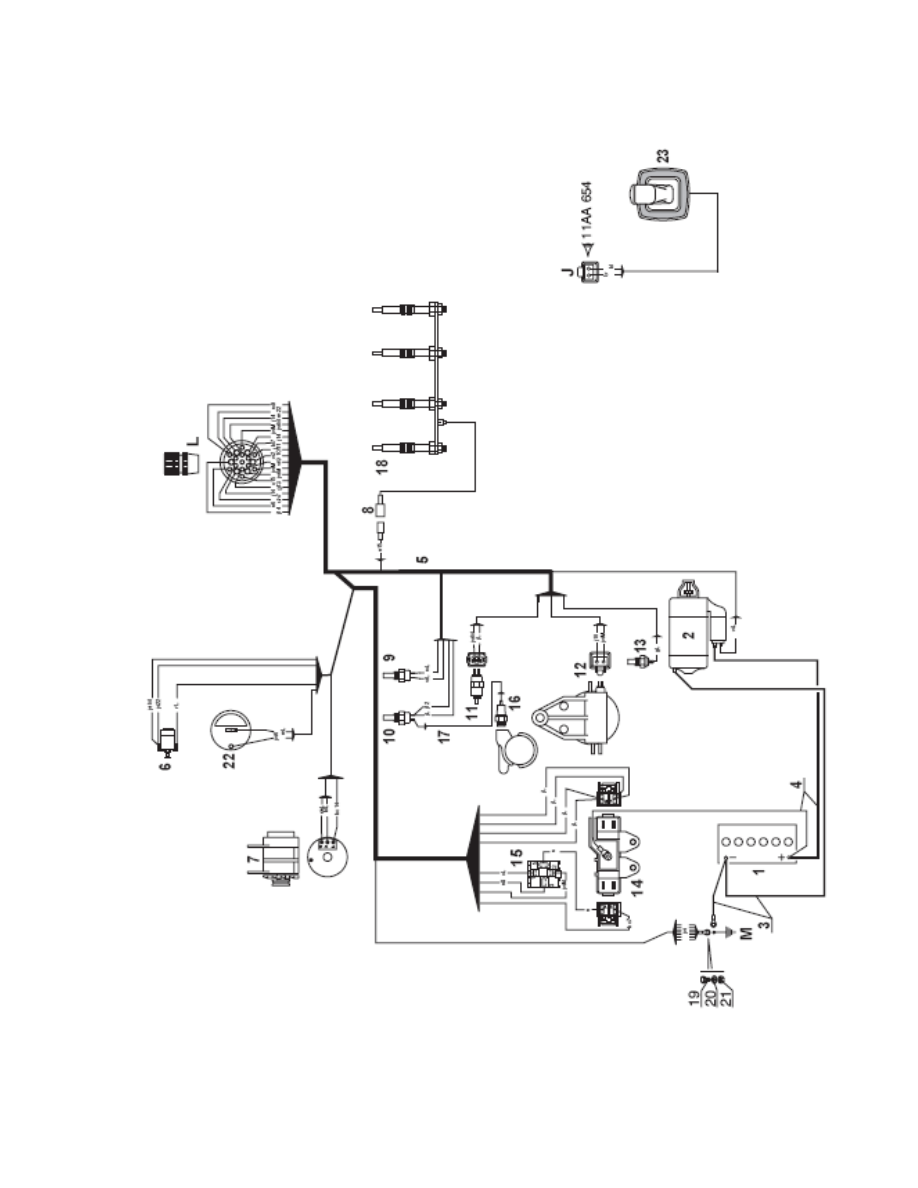

ЦЕПЬ ДВИГАТЕЛЯ





 MLT 742 T S.B










12

КОМПОНЕНТЫ:


1 - Аккумулятор
2 - Стартер
3 - Кабель заземления
4 - Кабель
5 - Жгут электропроводки двигателя
6 - Переключатель засорения воздушного фильтра
7 - Генератор переменного тока
8 - Жгут электропроводки
9 - Датчик температуры воды
10 - Датчик температуры воды
11 - Стопорный электроклапан двигателя
12 - Топливный фильтр в сборе
13 - Переключатель давления масла в двигателе
14 - Блок плавких предохранителей
15 - Реле
16 - *
17 - Жгут электропроводки
18 - Свеча зажигания
19 - Винт H, M10 - 25 - 8.8 - ZN8/C
20 - Шайба JZC10 10, 2x26 x1,4CAD.BICH
21 - Гайка H ,M10
22 - Топливный датчик
23 - Блок дистанционного управления





































13

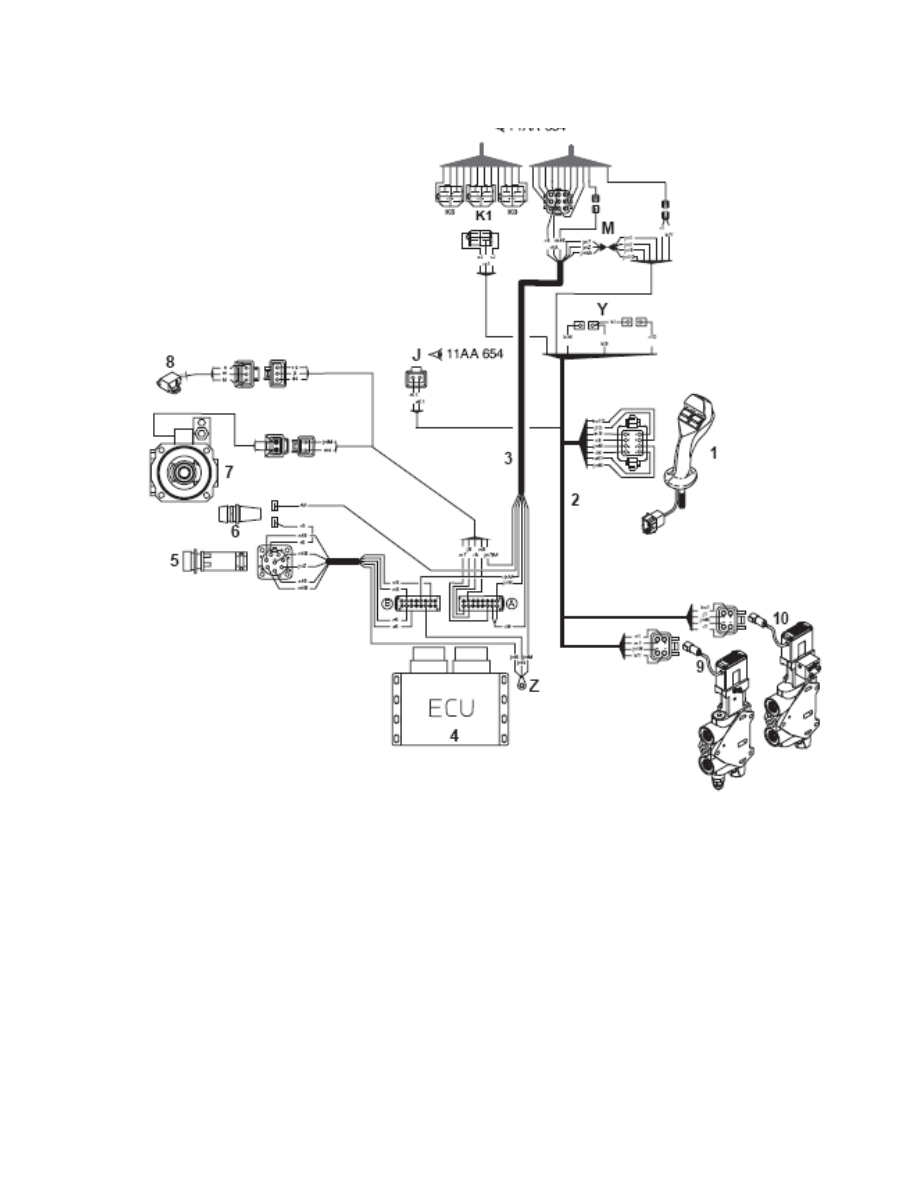

ЦЕПЬ БЛОКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

 MLT 741 120 LSU S.B






















14

КОМПОНЕНТЫ:


1 - Блок дистанционного управления
2 - Жгут электропроводки
3 - Жгут электропроводки
4 - Черный ящик
5 - Проверка соединения
6 - Патрон плавкого предохранителя
7 - Насос в сборе
8 - Жгут электропроводки
9 - Член двустороннего действия (Телескопическая часть)
10 - Член двустороннего действия (Навесное устройство)
