ПРИНЦИП ЧТЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ




ОПРЕДЕЛЕНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ



= До машины №:
= От машины №:
= Для машины N°:
= Кроме машины N°:
= Смотрите чертеж N°:



ОБОЗНАЧЕНИЕ ЦВЕТОВ:
bc: белый
bl/s: синий/оранжево-розовый
j: желтый
m/n: коричневый/черный
n/s: черный/оранжево-розовый
 r/n: красный/черный
vt: зеленый

bl: синий
g: серый
jvt: желто-зеленый
n: черный

bl/n: синий/черный
g/n: серый/черный
m: коричневый
n/bc: черный/белый

o: Оранжевый

r: красный

ro: розовый

vi: фиолетовый


vt/n: зеленый/черный



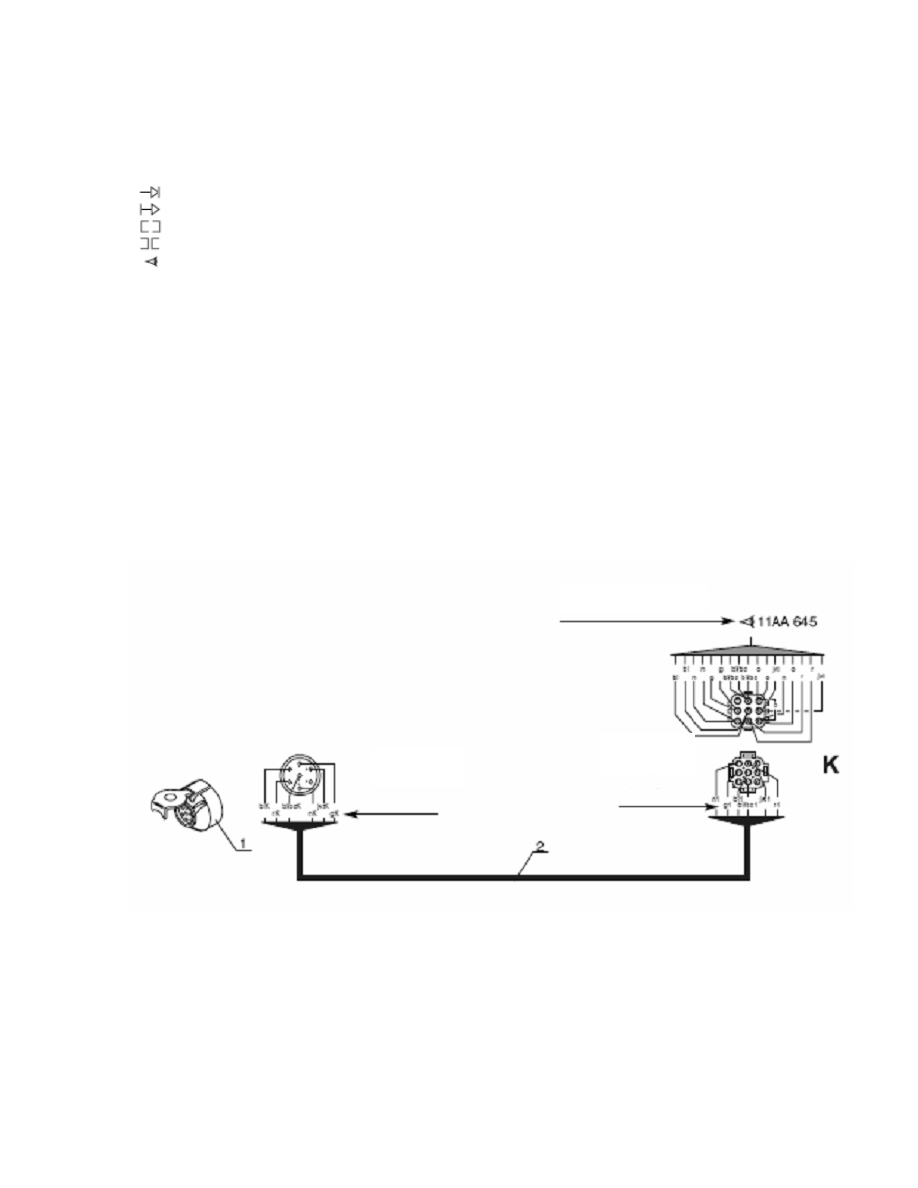

- Каждый компонент маркирован номером или буквой для соединителей.

- Каждый провод кодируется по его цвету с указанием далее номера на другом конце провода.

Смотрите пример ниже:






Продолжение соединения
на чертеже 11 АА 645

Серый провод,
отводящий на
соединитель 1

Серый провод,
отводящий на
соединитель К












5

ГЛАВНАЯ ЦЕПЬ

MLT 741 120 LSU S.B
MLT 742 T S.B





Т

О

ЛЬКО

 ДЛЯ



ОПЦИ

Я



6

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
10 - Левая передняя фара в сборе
11 - Левая передняя фара в сборе
12 - Правая передняя фара в сборе
13 - Правая передняя фара в сборе
14 - Звуковой сигнал
16 - Переключатель проблескового маячка
17 - Переключатель передних рабочих огней
18 - Переключатель задних рабочих огней
19 - Переключатель противотуманных фар
20 - Переключатель датчика регулировки установки колес
21 - Переключатель выключения трансмиссии
22 - Переключатель дворников заднего стекла
23 - Переключатель дворников лобового стекла + Обмыватель лобового стекла
24 - Ключ зажигания
25 - Двигатель дворников лобового стекла
26 - Переключатель уровня топлива
27 - Переключатель температуры воды
28 - Часомер
29 - Резервуар тормозной жидкости
30 - Переключатель стоп-сигнала
31 - Переключатель выключения трансмиссии
32 - Резервуар обмывателя лобового стекла
33 - Предохранительная панель
36 - Тензодатчик
37 - Правая задняя фара в сборе
40 - Переключатель ручного тормоза
41 - Левая задняя фара в сборе
42 - Переключатель предупреждения запотевания
43 - Предупредительный свет
44 - Центральный жгут электропроводки
45 - Гайка H, M 8 ZN
46 - Шайба M 8 ZN
47 - Переключатель засорения масляного фильтра гидравлического возврата
48 - Переключатель давления масла трансмиссии
49 - Датчик температуры масла
50 - Регулирующий электроклапан
51 - Реле
52 - Реле реверса
53 - Винт CBHc, M 5 - 8 - 10.9 - ZN5/ЧЕРНЫЙ
