F17 - (15А МАКС.) - ОПЦИЯ Электроклапан на конце стрелы (10A).

- ОПЦИЯ Электроклапан на конце стрелы + устройство блокировки гидравлики

навесного устройства (10A).

- ОПЦИЯ Электропитание стрелы (10A).
- ОПЦИЯ Противоугонное устройство (10A).
- ОПЦИЯ Гидравлический буксировочный крюк + заднее гидравлическое устрой-

ство подгонки одинарного или двойного действия (10A). (С)

- ОПЦИЯ Заднее гидравлическое устройство подгонки двойного действия + зад-

нее гидравлическое устройство подгонки одинарного действия (10A). (С)

- ОПЦИЯ Два задних гидравлических устройства подгонки двойного действия

(10A). (С)

- ОПЦИЯ Гидравлический буксировочный крюк (10A). (A B)
- ОПЦИЯ Заднее гидравлическое устройство подгонки одинарного или двойного

действия (10A). (A B)

- ОПЦИЯ Гидравлический буксировочный крюк + заднее гидравлическое устрой-

ство подгонки одинарного или двойного действия (15A). (A B)

- ОПЦИЯ Заднее гидравлическое устройство подгонки двойного действия + зад-

нее гидравлическое устройство подгонки одинарного действия (15A). (A B)

- ОПЦИЯ Два задних гидравлических устройства подгонки двойного действия

(15A). (A B)

F18 - (15А МАКС.) - Передние верхние рабочие огни (15A).
F19 - (15А МАКС.) - ОПЦИЯ Подогрев заднего стекла (15A).
F20 - (10А МАКС.) - ОПЦИЯ Пневматическое сиденье (10A).
F21 - (10А МАКС.) - Дворники и обмыватель лобового стекла (10A).
F22 - (15А МАКС.) - ОПЦИЯ Подвеска стрелы (10A). (A B)
- ОПЦИЯ. (С)
F23 - (10А МАКС.) - Правый боковой свет (7,5A).
- Индикаторная лампочка боковых огней (7,5A).
- Освещение панели управления (7,5A).
- ОПЦИЯ Освещение номерного знака (7,5A).
F24 - (10А МАКС.) - Левые боковые огни (7,5A).
F25 - (10А МАКС.) - Правые индикаторы (7,5A).
F26 - (10А МАКС.) - Левые индикаторы (7,5A).
F27 - (15А МАКС.) - Нижний свет (15A).
- Индикаторная лампочка нижнего света (15A).
- Задний противотуманный свет (15A).
F28 - (15А МАКС.) - Главная фара (15A).
- Лампочка главной фары (15A).
F29 - (25А МАКС.) - Питание лампочек предупреждения об опасности (15A).
- Свет на крыше кабины (15A).
- ОПЦИЯ (+)постоянный (15A).
F30 - (25А МАКС.) - Питание переключателя света, звуковой сигнал и индикаторы
(25A).
F31 - (20А МАКС.) - Стартер (20A).
F32 - (5А МАКС.) - Модули электропропорционального гидравлического управления
(3A). (A B)

Поднимите крышку на инструментальном ящике для доступа к предохранителям F33.
F33 - (1А МАКС.) - Соединитель диагностики (1A). (A B)

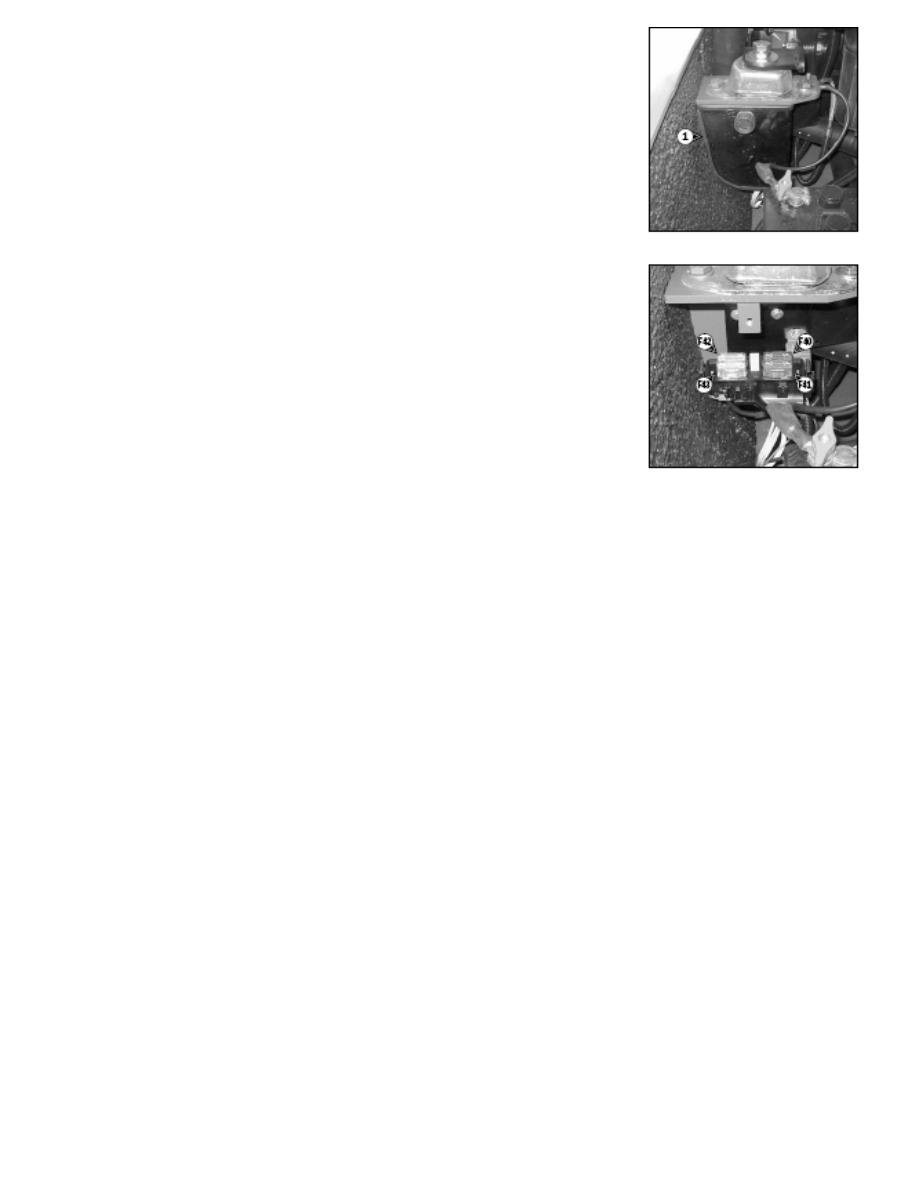

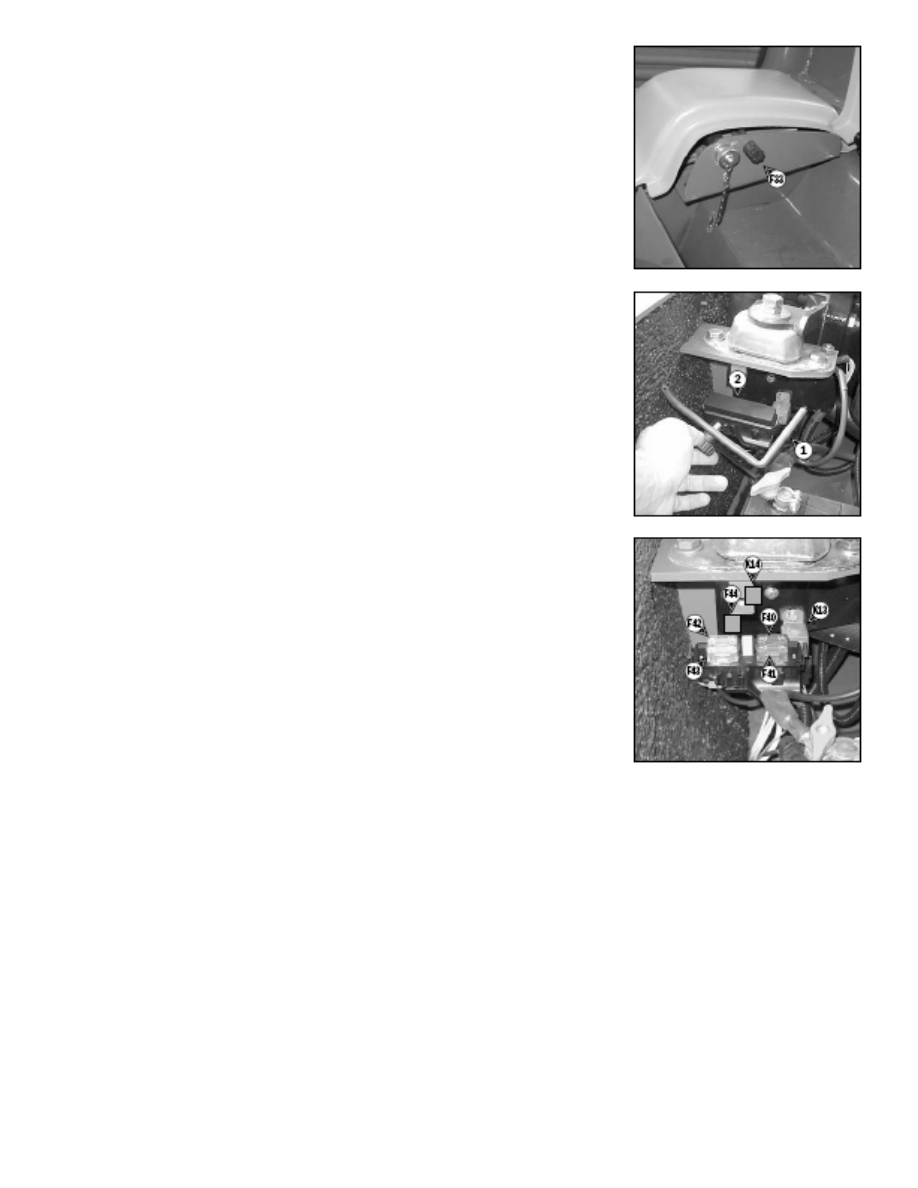

Снимите кожух 1 для доступа к предохранителям F40-F43.
F40 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F41 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F42 - (80А МАКС.) - Разогрев двигателя внутреннего сгорания (80A).
F43 - (80А МАКС.) - Генератор переменного тока (80A).

РАСПОЛОЖЕНИЕ И ОПИСАНИЕ ДИСКА

MT 1030 S Серия 2-E2

ПАНЕЛЬ ДОСТУПА К ПРЕДОХРАНИТЕЛЯМ И РЕЛЕ

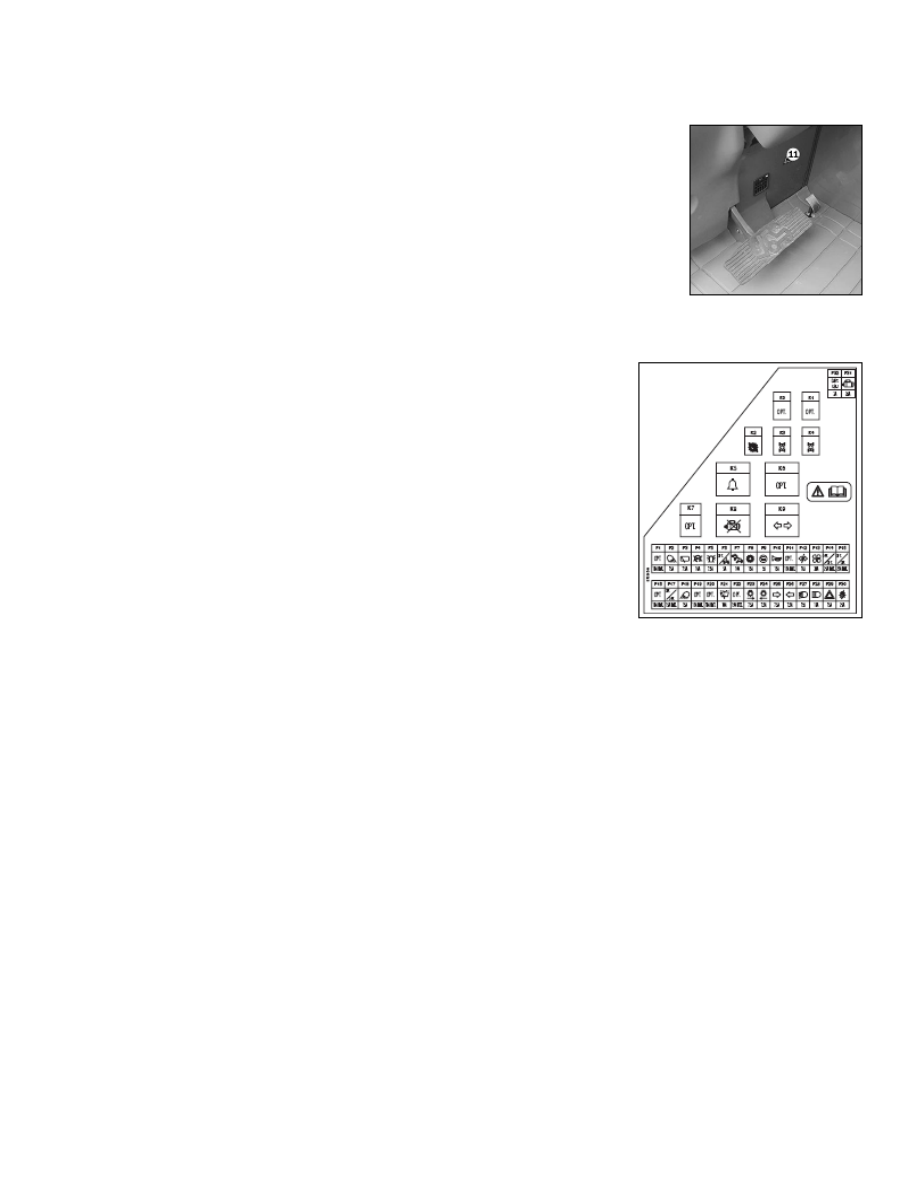

- Поднимите панель доступа к предохранителям и реле 11.
На наклейке на внутренней стороне панели доступа четко показано назначение ком-
понентов, описываемых ниже.
K0 - ОПЦИЯ Кондиционер воздуха.
K1 - ОПЦИЯ.
K2 - Реле отключения трансмиссии.
K3 - Реле задней передачи.
K4 - Реле передней передачи.
K5 - Зуммер.
K6 - ОПЦИЯ Электроклапан на конце стрелы.
- ОПЦИЯ Электропитание стрелы.
- ОПЦИЯ Электроклапан на конце стрелы + устройство блокировки гидравлики навес-
ного устройства.
K7 - ОПЦИЯ Отключение движений гидравлики.
K8 - Реле выключателя пуска системы безопасности.
K9 - Мигающий блок.
ПРИМЕЧАНИЕ: Заменяйте перегоревший предохранитель новым, имеющим такие же
качество и характеристики. Никогда не используйте самодельные предохранители.
F1 - (10А МАКС.) - Стабилизаторы безопасности (7,5A).
F2 - (15А МАКС.) - ОПЦИЯ Рабочий хвостовой свет (10A).
F3 - (10А МАКС.) - Дворники заднего стекла (7,5A).
- ОПЦИЯ Дворники верхнего стекла (7,5A).
F4 - (10А МАКС.) - Электроклапан остановки двигателя внутреннего сгорания (7,5A).
- ОПЦИЯ.
F5 - (10А МАКС.) - Мигающий свет (7,5A).
F6 - (7,5А МАКС.) - Регулировка установки колес (5A).
F7 - (15А МАКС.) - Аварийный сигнал продольной стабильности (10A).
- ОПЦИЯ Отключение движения гидравлики (10A).
F8 - (15А МАКС.) - Реверс передачи (15A).
- Отключение трансмиссии (15A).
- Огни заднего хода (15A).
- Предупредительный зуммер заднего хода (15A).
F9 - (10А МАКС.) - Инструментальная панель управления (5A).
F10 - (15А МАКС.) - Звуковой сигнал (15A).
- Переключатель стоп-сигнала (15A).
F11 - (15А МАКС.) - ОПЦИЯ Лампочка стрелы (10A).
F12 - (10А МАКС.) - Питание индикаторов (10A).
F13 - (35А МАКС.) - Нагрев (30A).
F14 - (25А МАКС.) - ОПЦИЯ.
F15 - (25А МАКС.) - ОПЦИЯ.
F16 - (10А МАКС.) - ОПЦИЯ Кондиционер воздуха (7,5A).
F17 - (15А МАКС.) - ОПЦИЯ Электроклапан на конце стрелы (10A).
- ОПЦИЯ Электроклапан на конце стрелы + устройство блокировки гидравлики навес-
ного устройства (10A).
- ОПЦИЯ Электропитание стрелы (10A).
- ОПЦИЯ Противоугонное устройство (10A).
F18 - (15А МАКС.) - ОПЦИЯ Передние верхние рабочие огни (15A).
F19 - (15А МАКС.) - ОПЦИЯ Подогрев заднего стекла (15A).
F20 - (10А МАКС.) - ОПЦИЯ Пневматическое сиденье (10A).
F21 - (10А МАКС.) - Дворники и обмыватель лобового стекла (10A).
F22 - (15А МАКС.) - ОПЦИЯ.
F23 - (10А МАКС.) - Правый боковой свет (7,5A).
- Индикаторная лампочка боковых огней (7,5A).
- Освещение панели управления (7,5A).
- ОПЦИЯ. Освещение сервисной пластины (7,5A).

F24 -(10А МАКС.) - Левые боковые огни (7,5A).
F25 - (10А МАКС.) - Правые индикаторы (7,5A).
F26 - (10А МАКС.) - Левые индикаторы (7,5A).
F27 - (15А МАКС.) - Нижний свет (15A).
- Индикаторная лампочка нижнего света (15A).
- Задний противотуманный свет (15A).
F28 - (15А МАКС.) - Главная фара (15A).
- Лампочка главной фары (15A).
F29 - (25А МАКС.) - Питание лампочек предупреждения об опасности (15A).
- Свет на крыше кабины (15A).
- ОПЦИЯ (+)постоянный (15A).
F30 - (25А МАКС.) - Питание переключателя света, звуковой сигнал и индикаторы (25A).
F31 - (20А МАКС.) - Стартер (20A).
Снимите кожух 1 для доступа к предохранителям F40-F43.
F40 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F41 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F42 - (80А МАКС.) - Разогрев двигателя внутреннего сгорания (80A).
F43 - (80А МАКС.) - Генератор переменного тока (80A).
