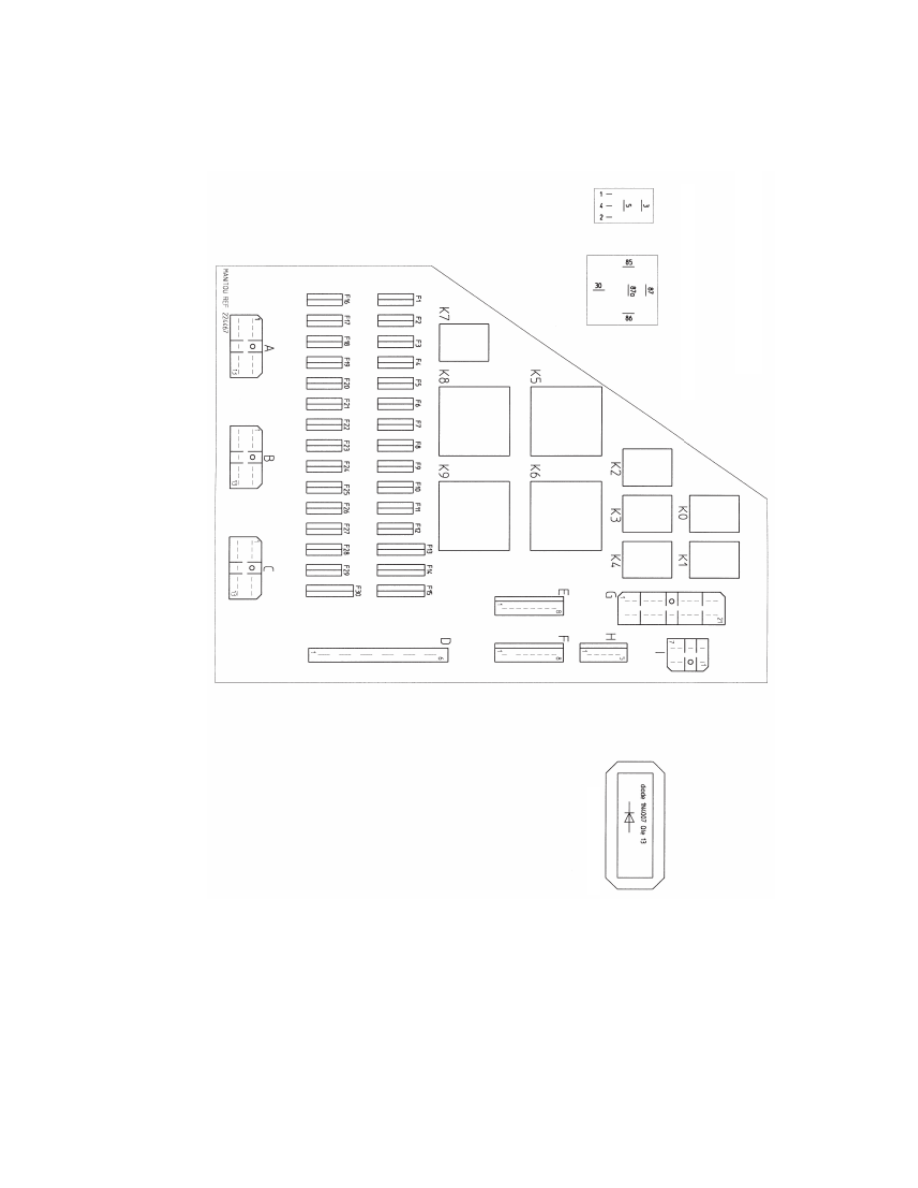

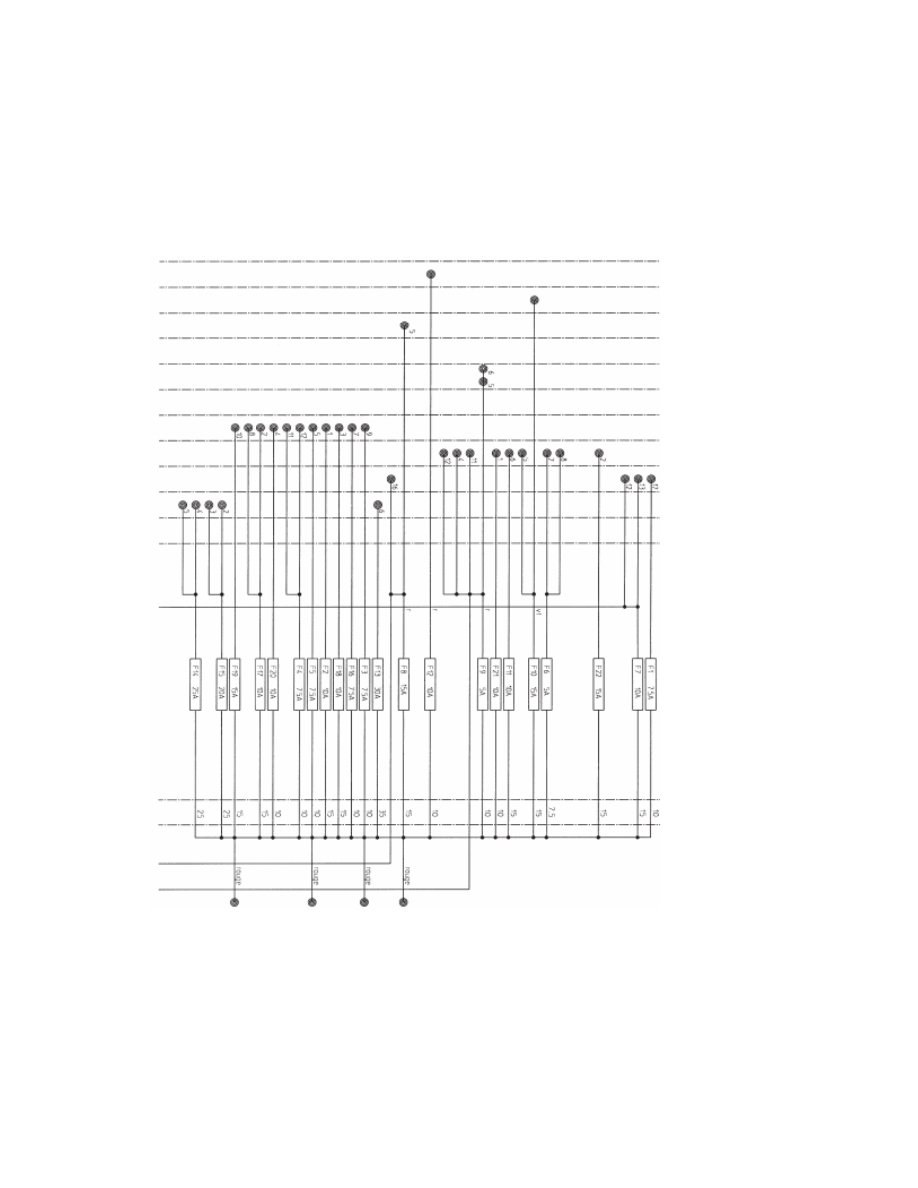

F9 - (10А МАКС.) - Инструментальная панель управления (5A).
F10 - (15А МАКС.) - Звуковой сигнал (15A).
- Переключатель стоп-сигнала (15A).
F11 - (15А МАКС.) - ОПЦИЯ Лампочка стрелы (10A).
- ОПЦИЯ Синие передние и задние рабочие огни (10A).
F12 - (10А МАКС.) - Питание индикаторов (10A).
F13 - (35А МАКС.) - Нагрев (30A).
F14 - (25А МАКС.) - ОПЦИЯ.
- Прикуриватель (10A). (от машины № 206565)
F15 - (25А МАКС.) - ОПЦИЯ.
F16 - (10А МАКС.) - ОПЦИЯ Кондиционер воздуха (7,5A).
F17 - (15А МАКС.) - ОПЦИЯ Электроклапан на конце стрелы (10A).
- ОПЦИЯ Электроклапан на конце стрелы + блокирующее устройство гидравлики на-
весного устройства (10A).
- ОПЦИЯ Электропитание стрелы (10A).
- ОПЦИЯ Противоугоное устройство (10A).
- ОПЦИЯ Противоугонная система (10A).
- ОПЦИЯ Система предупреждения пуска (10A).
- ОПЦИЯ Гидравлический буксировочный крюк + заднее гидравлическое устройство
подгонки одинарного или двойного действия (10A). (A F H I)
- ОПЦИЯ Заднее гидравлическое устройство подгонки двойного действия + заднее
гидравлическое устройство подгонки одинарного действия (10A). (A F H I)
- ОПЦИЯ Два задних гидравлических устройства подгонки двойного действия (10A). (A
F H I)
- ОПЦИЯ Гидравлический буксировочный крюк (10A). (B C D E G)
- ОПЦИЯ Заднее гидравлическое устройство подгонки одинарного или двойного дейст-
вия (10A). (B C D E G)
- ОПЦИЯ Гидравлический буксировочный крюк + заднее гидравлическое устройство
подгонки одинарного или двойного действия (15A). (B C D E G)
- ОПЦИЯ Заднее гидравлическое устройство подгонки двойного действия + заднее
гидравлическое устройство подгонки одинарного действия (15A). (B C D E G)
- ОПЦИЯ Два задних гидравлических устройства подгонки двойного действия (15A). (B
C D E G)
F18 - (15А МАКС.) - Передние верхние рабочие огни (15A). (A B C D E F G)
- ОПЦИЯ Передние верхние рабочие огни (15A). (H I)
F19 - (15А МАКС.) - ОПЦИЯ Подогрев заднего стекла (15A).
F20 - (10А МАКС.) - ОПЦИЯ Пневматическое сиденье (10A).
F21 - (10А МАКС.) - Дворники и обмыватель лобового стекла (10A).
F22 - (15А МАКС.) - ОПЦИЯ Подвеска стрелы (10A). (A B C D E F G)
- ОПЦИЯ. (H I)
F23 - (10А МАКС.) - Правый боковой свет (7,5A).
- Индикаторная лампочка боковых огней (7,5A).
- Освещение панели управления (7,5A).
- ОПЦИЯ Освещение номерного знака (7,5A).
F24 - (10А МАКС.) - Левые боковые огни (7,5A).
F25 - (10А МАКС.) - Правые индикаторы (7,5A).
F26 - (10А МАКС.) - Левые индикаторы (7,5A).
F27 - (15А МАКС.) - Нижний свет (15A).
- Индикаторная лампочка нижнего света (15A).
- Задний противотуманный свет (15A).
F28 - (15А МАКС.) - Главная фара (15A).
- Лампочка главной фары (15A).
F29 - (25А МАКС.) - Питание лампочек предупреждения об опасности (15A).
- Свет на крыше кабины (15A).
- ОПЦИЯ (+) постоянный (15A).
F30 - (25А МАКС.) - Питание переключателя света, звуковой сигнал и индикаторы
(25A).
F31 - (20А МАКС.) - Стартер (20A).
F32 - (5А МАКС.) – Модули электропропорционального гидравлического управления
(3A). (B C D E G)
- Модули + ОПЦИЯ Отключение «ухудшающих» движений гидравлики (5A). (B C D E G)
- Модули + ОПЦИЯ Подвеска стрелы (5A). (B C D E G)

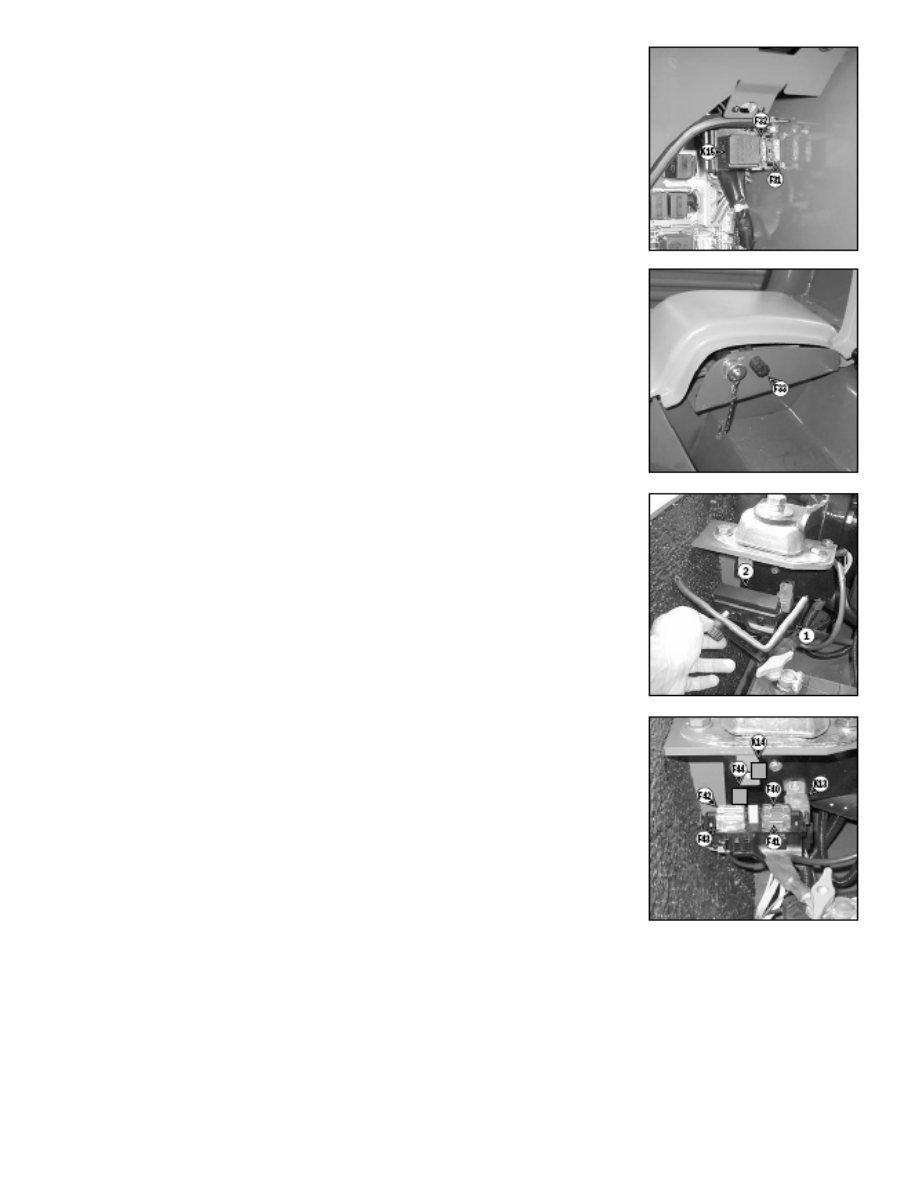

Проднимите крышку на инструментальном ящике для доступа к предохранителям F33.
F33 - (1А МАКС.) - Соединитель диагностики (1A). (B D E)
Снимите кожух 1 и крышку 2 для доступа к предохранителям F40-F44 и реле К13 и К14.
F40 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F41 - (40А МАКС.) - Электрооборудование автопогрузчика (40A).
F42 - (80А МАКС.) - Разогрев двигателя внутреннего сгорания (80A).
F43 - (80А МАКС.) - Генератор переменного тока (80A).
F44 - (15А МАКС.) - ОПЦИЯ Разогрев дизеля (15A).
