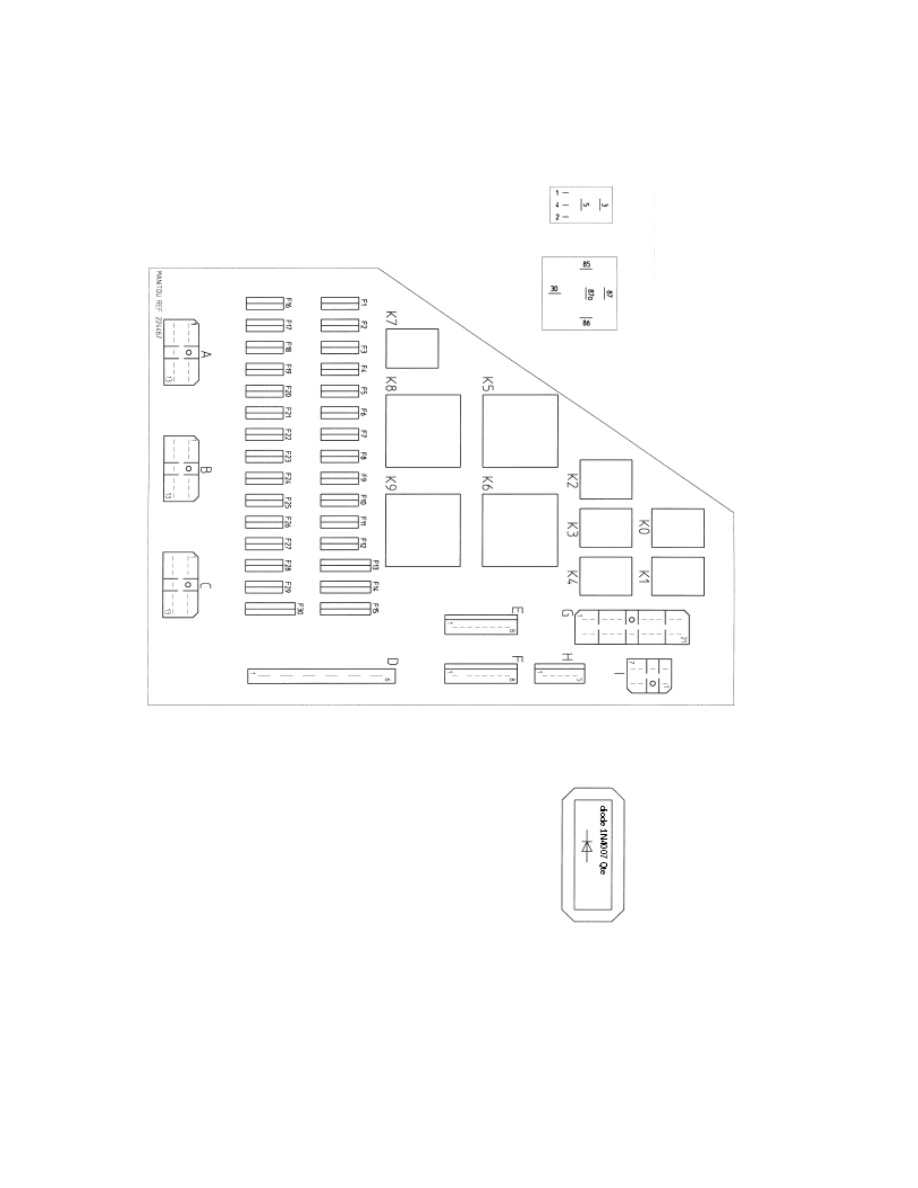

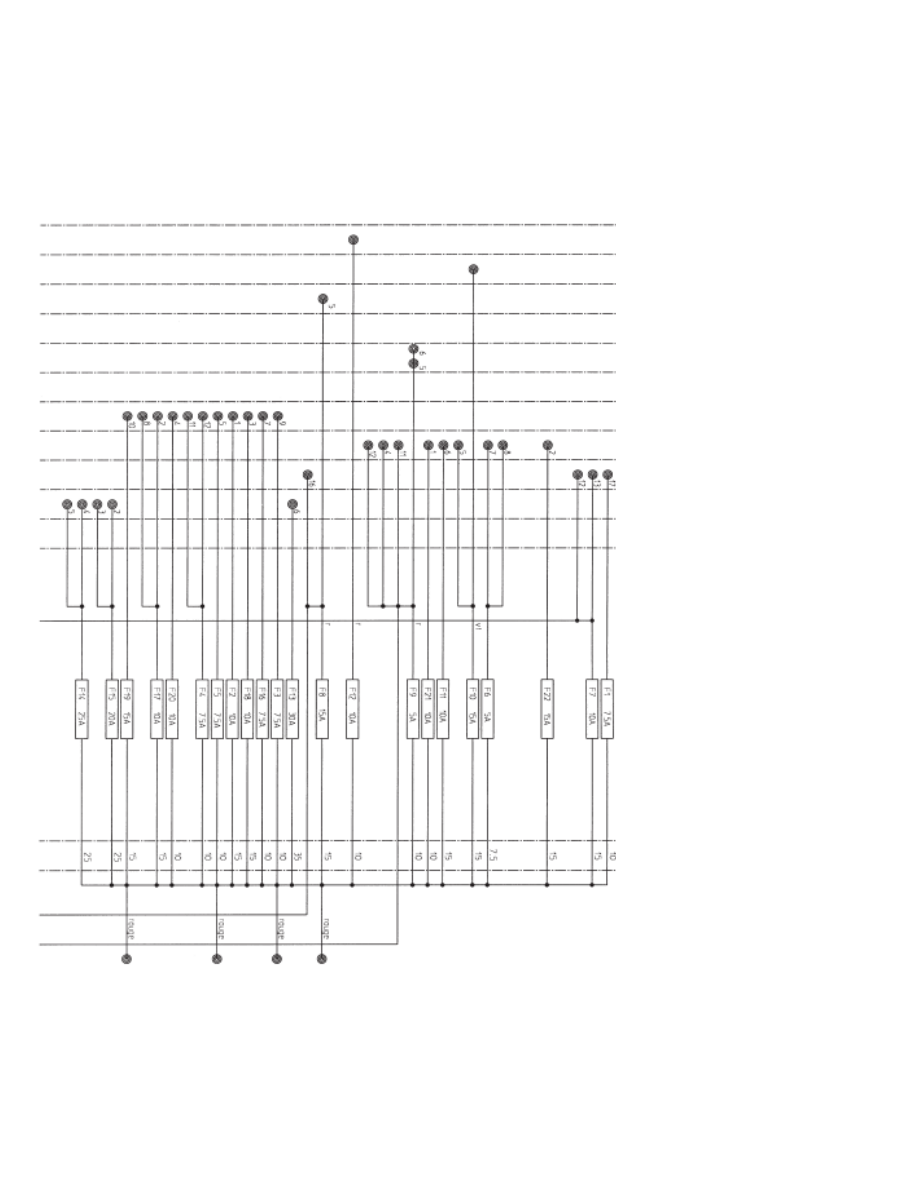

ЭЛЕКТРИЧЕСКАЯ СХЕМА MT 1030 S Серия 2-E2
F4 -
Электроклапан остановки двигателя (10A)
F5 - Проблесковый маячок (7,5A)
F6 - Регулировка установки колес (5A)
F7 - Безопасность от перегрузки (10A)
F8 - Переднее / Заднее / Нейтральное положение трансмиссии (15A)
F9 - Лампочка неисправности звукового сигнала (5A)
F10 - Звуковой сигнал / стоп-сигнал (15A)
F11 - Резерв (15А макс.)
F12 - Индикатор (10A)
F13 - Вентиляция (30A)
F14 - Резерв (25А макс.)
F15 - Резерв (25А макс.)
F16 - Кондиционер воздуха (Опция) (10А макс.)
F17 - Резерв (15А макс.)
F18 - Передняя рабочая фара (15A) (Опция)
F19 - Обогреватель заднего стекла (Опция) (15А макс.)
F20 - Резерв (10А макс.)
F21 - Дворники лобового стекла / омыватель лобового стекла (10A)
F22 - Резерв (15А макс.)
F23 - Правый боковой свет / панель управления (7,5A)
F24 - Левый боковой свет (7,5A)
F25 - Правые индикаторы (7,5A)
F26 - Левые индикаторы (7,5A)
F27 - Нижний свет (15A)
F28 - Главная фара (15A)
F29 - Блок предупреждения / свет на крыше кабины (15A)
F30 - Переключатель света (25A)
F31 - Стартер (20A)
F40 - Электрооборудование автопогрузчика (40A)
F41 - Электрооборудование автопогрузчика (40A)
F42 - Разогрев (80A)
F43 - Генератор переменного тока (80A)
G1 - Аккумулятор 12V 105Ah
G2 - Генератор переменного тока 75A
H1 - Лампочка индикатора нагрузки
H2 - Лампочка индикатора давления масла в двигателе
H3 - Тормозная жидкость
H4 - Лампочка индикатора засора воздушного / гидравлического об-
ратного фильтра
H5 - Лампочка индикатора температуры воды в двигателе
H6 - Мигающий свет / лампочка индикатора блока предупреждения
H7 - Индикаторная лампочка бокового света
H8 - Температура масла трансмиссии
H9 - Индикаторная лампочка верхнего света
H10 - Лампочка индикатора блока предупреждения
H11 - Лампочка индикатора регулировки установки передних колес
H12 - Лампочка индикатора давления масла трансмиссии
H13 - Лампочка индикатора тормоза
H14 - Лампочка индикатора регулировки установки задних колес
H15 - Часомер
H16 - Лампочка индикатора температуры воды в двигателе
H17 - Лампочка индикатора модуля уровня топлива
H18 - Индикаторная лампочка нижнего света
H19 - Лампочка индикатора вентилятора
K0 - Реле кондиционера воздуха (Опция)
K1 - Резерв
K2 - Реле отключения трансмиссии
K3 - Реле заднего хода
K4 - Реле переднего хода
K5 - Предупреждение о неисправности машины
K6 - Резерв
K7 - Отключение движения гидравлики (Опция)
K8 - Реле безопасного пуска
K9 - Прерыватель указателей поворота и аварийной сигнализации /
блок предупреждения
K10 - Модуль безопасности нагрузки
K16 - Реле разогрева
K17 - Реле модуля индикаторных лампочек
M1 - Стартер
M2 - Дворники лобового стекла
M3 - Обмыватель лобового стекла
M4 - Дворники верхнего стекла (Опция)
M5 - Звуковой сигнал
M6 - Вентилятор
M7 - Звуковой сигнал задней передачи
M8 - Дворники заднего стекла
M9 - Топливный насос
P1 - Часомер
P2 - Уровень топлива
P3 - Температура воды в двигателе
R1 - Резистор разогрева
R2 - Топливный датчик
R3 - Датчик температуры воды в двигателе
S1 - Ключ зажигания
S2 - Переключатель передней / задней передачи
S3 - Переключатель давления масла в двигателе
S4 - Тормозная жидкость
S5 - Засорение воздушного фильтра
S6 - Переключатель реулировки установки передних колес
S7 - Переключатель тормоза
S8 - Переключатель дворников / омывателя лобового стекла
S9 - Контроль звукового сигнала
S10 - Переключатель регулировки установки колес
S11 - Переключатель блока предупреждения
S12 - Давление масла трансмиссии
S13a - Переключатель света (Контрольная лампа включения)
S13b - Переключатель нижнего / верхнего света
S13c - Переключатель света (Указатель поворота)
S14 - Переключатель отключения трансмиссии на рычаг коробки пе-
редач
S15 - Переключатель задних рабочих огней (Опция)
S16 - Переключатель стоп-сигнала
S17 - Температура масла трансмиссии
S18 - Переключатель передних рабочих огней (Опция)
S19 - Переключатель проблескового маячка
S20 - Переключатель дворников заднего / верхнего стекла
S21 - Переключатель вентилятора
S22 - Тензодатчик перегрузки
S23 - Засор гидравлического обратного фильтра
S24 - Переключатель выключения трансмиссии на рычаг управления
гидравликой
S25 - Переключатель выключения трансмиссии на педаль тормоза
S26 - Переключатель выключения трансмиссии
S27 - Переключатель регулировки установки задних колес
S28 - Переключатель обогревателя заднего стекла (Опция)
S29 - Переключатель задних противотуманных фар
S31 - Переключатель холодного пуска
S32 - Переключатель выключения трансмиссии to distributor lever
S33 - Переключатель убирания телескопической части
V1 - Диод отказа проверки
V2 - Диод (Опция TUV)
Y1 - Электроклапан остановки двигателя
Y2 - Электроклапан переднего хода
Y3 - Электроклапан заднего хода
Y4 - Электроклапан холодного пуска
Y5 - Электроклапан правого стабилизатора
Y6 - Электроклапан левого стабилизатора
