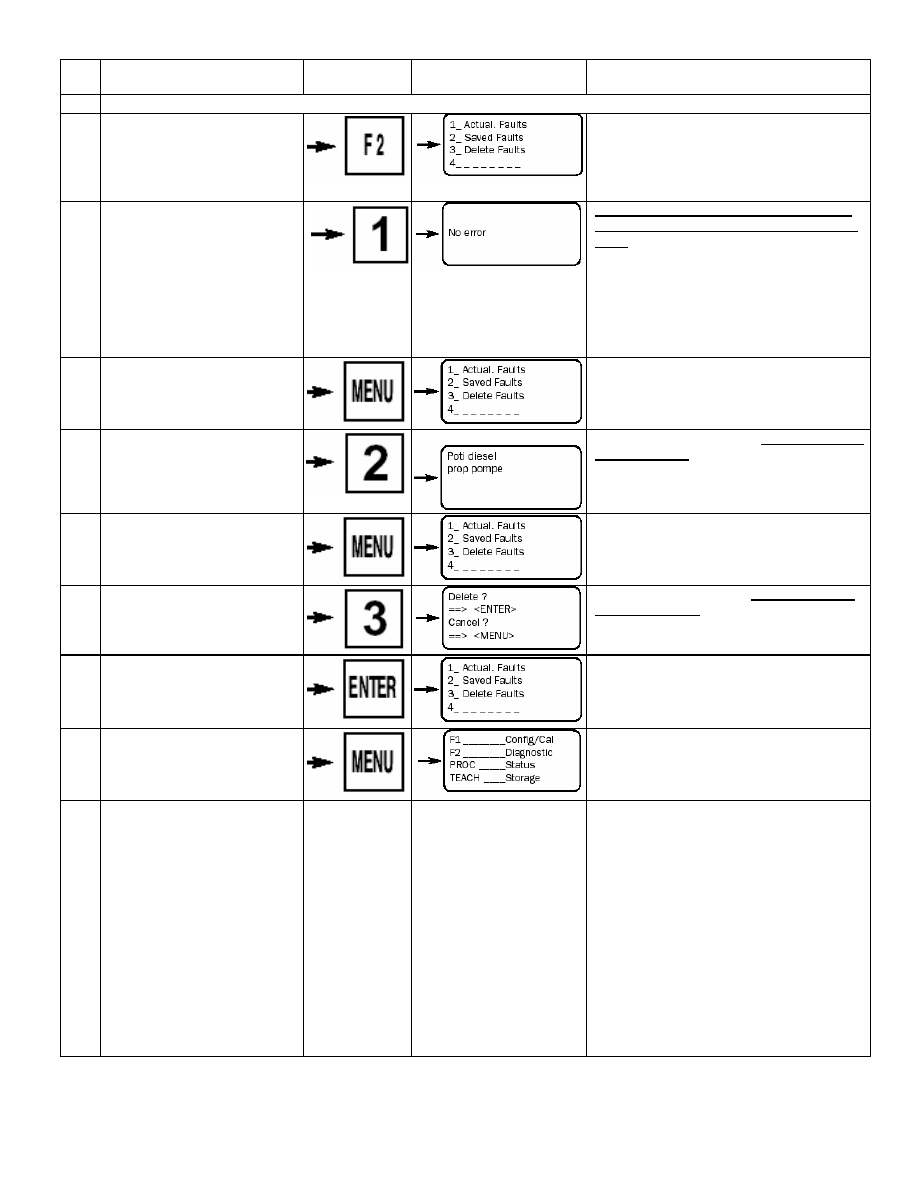

ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

10

Вывод на дисплей кодов неисправностей.

10,1 -  Нажать






Доступ в меню диагностики



10,2 -  Нажать



Данная функция позволяет выводить
на дисплей коды текущих неисправно-
стей.
Убедитесь в отсутствии ошибок.
Если ошибки имеются, определите при-
чину проблемы в соответствии с указа-
ниями, дающимися в настоящем меню, и
повторите процедуру.
Смотрите  также  главу 2- ”Меню  диагно-
стики F2”



10,3 -  Нажать




Вернуться в предыдущее меню.

10,4 -  Нажать



Пример



Данное  меню  позволяет  просматривать
запись  сбоев,  возникших  с  последнего
сброса  списка  возникших  проблем  (смот-
рите 10,6).

10,5 -  Нажать






Вернуться в предыдущее меню.

10,6 -  Нажать



Данное меню позволяет удалять хроно-
логию проблем.

10,7 -  Нажать





10,8 -  Нажать



Вернуться в исходное меню.














27



ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

11

Завершение процедуры.

11,1 -  Выключить двигатель.

-  Выключить зажигание.









11,2 -  Отсоединить калибратор.





















28



2 - МЕНЮ ДИАГНОСТИКИ F2 (Вывод на дисплей кодов неисправностей)




1 Текущая проблема.

"1_ Actual. Faults"

2 Запись о возникавших проблемах.

"2_ Saved Faults"

3 Сброс перечня возникавших проблем.

"3_ Delete Faults"



ПРИМЕЧАНИЕ: На RC2-2, при сбое, красный СИД мигает с различной частотой.



Объяснения к кодам неисправностей



СУБМЕНЮ ДИАГНОСТИКИ F2

КОД НЕИСПРАВНОСТИ  ВОЗМОЖНАЯ ПРИЧИНА

ВОЗДЕЙСТВИЕ

СПОСОБ УСТРАНЕ-

НИЯ



Частота

красного

СИД



Prop pump

Обрыв или короткое
замыкание провода
пропорционального
электроклапана гидро-
насоса.

Система безопас-
ности при отказе
электроклапана
поддерживает 100
% подачу насоса.
Существует веро-
ятность того, что
машина заглох-
нет, т.к. отсутст-
вует электронное
управление пода-
чи.

Проверьте провод,
соединитель и элек-
троклапан.

1000 мс (1

секунда)

Poti diesel

Потенциометр установ-
ки дизеля на впрыски-
вающем насосе (теоре-
тическая частота обо-
ротов двигателя) не от-
регулирован, обрыв
провода или короткое
замыкание.

Максимальная
подача насоса
снижена до 30%.

Отрегулируйте потен-
циометр установки
дизеля / Проверьте
провод и соедини-
тель.

2000 мс

(2 секун-

ды)

* diesel sensor

Провод к генератору
переменного тока (фак-
тическая частота обо-
ротов двигателя) обор-
ван или закорочен.

Превышен допуск
нагрузки двигате-
ля внутреннего
сгорания.
Управление ак-
тивной подачи =
60 %

Проверьте провод и
соединитель.

500 мс

(1/2 се-

кунды)



*  Предупреждение: если при эксплуатации машины двигатель глохнет, появляется код неисправ-

ности “diesel sensor” и  насос  блокируется  на 100%.  В  этом  случае  необходимо  выключить,  а  за-
тем вновь включить зажигание.















29



3 - МЕНЮ PROC (Мониторинг)




При выборе меню PROC предлагается 8 параметров. Вам необходимо тогда выбрать два параметра
из  предложенных,  нажав  номера,  соответствующие  необходимым  параметрам.  В  двух  избранных
строках будут показаны замеренные значения.




Установки микроконтроллера RC2-2



PROC СУБМЕНЮ Динамическое считывание значений

ЗНАЧЕНИЕ

ЕДИНИЦА

ОПИСАНИЕ

1 - Engine speed

ОБ/МИН

Установка дизельного двигателя (факстическая частота
оборотов двигателя)

2 - Pump

%

Максимально допустимая подача насоса

3 - Poti nominal

%

Не используется

4 - Poti DIESEL

%

Общее значение потенциометра частоты оборотов двига-
теля

5 - Diesel Characteristic

ОБ/МИН

Кривая освоения дизеля (теретическая частота оборотов
двигателя)

6 - D nominal value

ОБ/МИН

Установка частоты оборотов двигателя (кривая освоения -
перезаписывание)

7 - Swi output



Не используется

8 - Prop current

мА

Питающий ток электроклапана насоса
