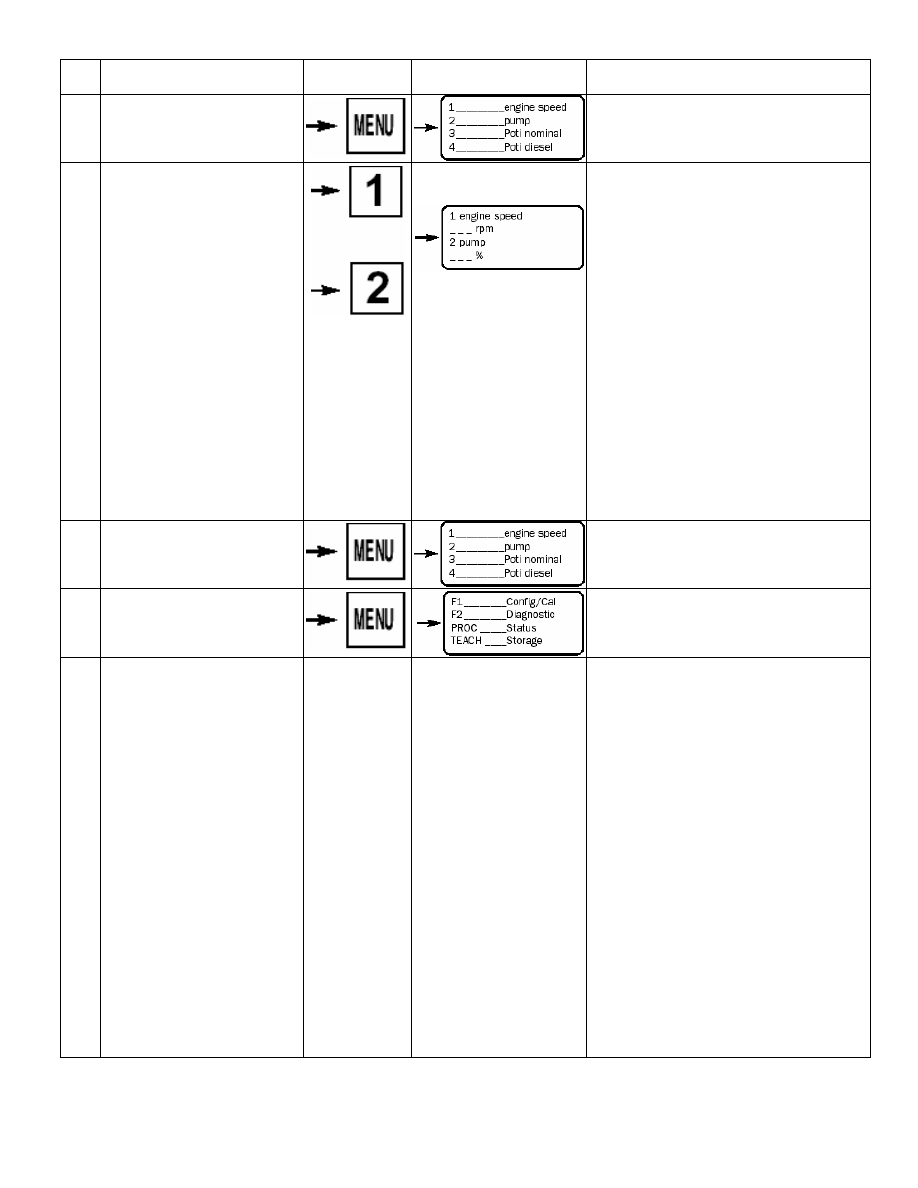

ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

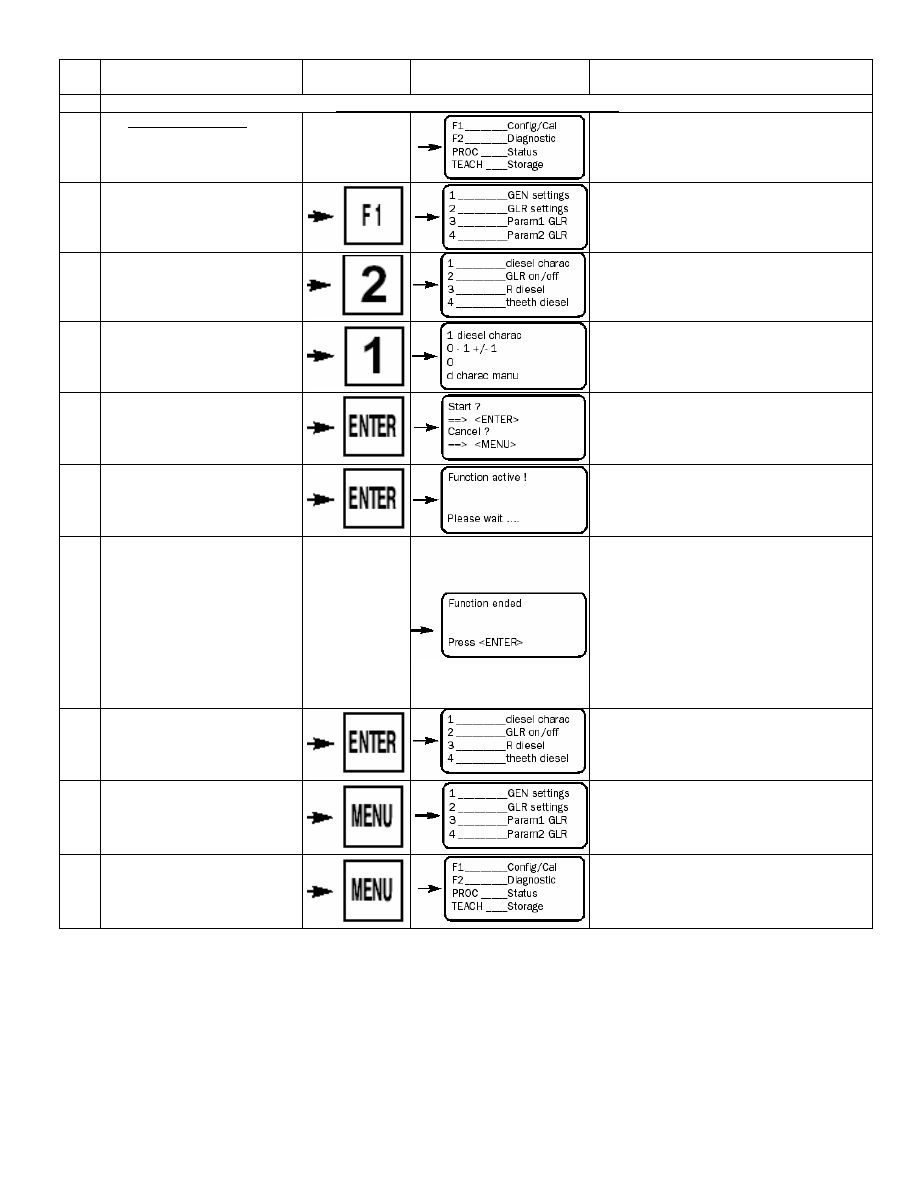

5

Изучение параметров машины (Создание теоретической системы)

5,1



-  Заведите машину.







5,2 -  Нажать



5,3 -  Нажать



5,4 -  Нажать



5,5 -  Нажать

(Начать?)

(Отмена?)



5,6 -  Нажать

Функция выполняется!)



(Подождите...)



5,7

Нажмите  на  акселератор
очень-очень

медленно

(от 30 секунд  до 1 мину-
ты.)
(приводя  в  действие  шток
управления

впрыскиваю-

щего насоса) Продолжайте
выжимать акселератор, по-
ка на дисплее не появится:
Удерживайте акселератор
до следующего шага.



(Функция завершена)



Выжимайте  педаль  акселератора  как
можно плавнее, особенно в начале. Для
более  плавного  управления  акселера-
цией  предпочтительно  воздействовать
непосредственно  на  шток  управления
насоса.
Не  трогайте:  рулевое  колесо,  педаль
тормоза или рычаг управления.

Определяйте параметры при температу-
ре в резервуаре 50°C.



5,8 -  Нажать

После набора с клавиатуры «ENTER»
(ВВОД) отпустите шток управления насо-
са впрыска.



5,9 -  Нажать

Вернуться в предыдущее меню.



5,10 -  Нажать

Вернуться в исходное меню.













19



ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

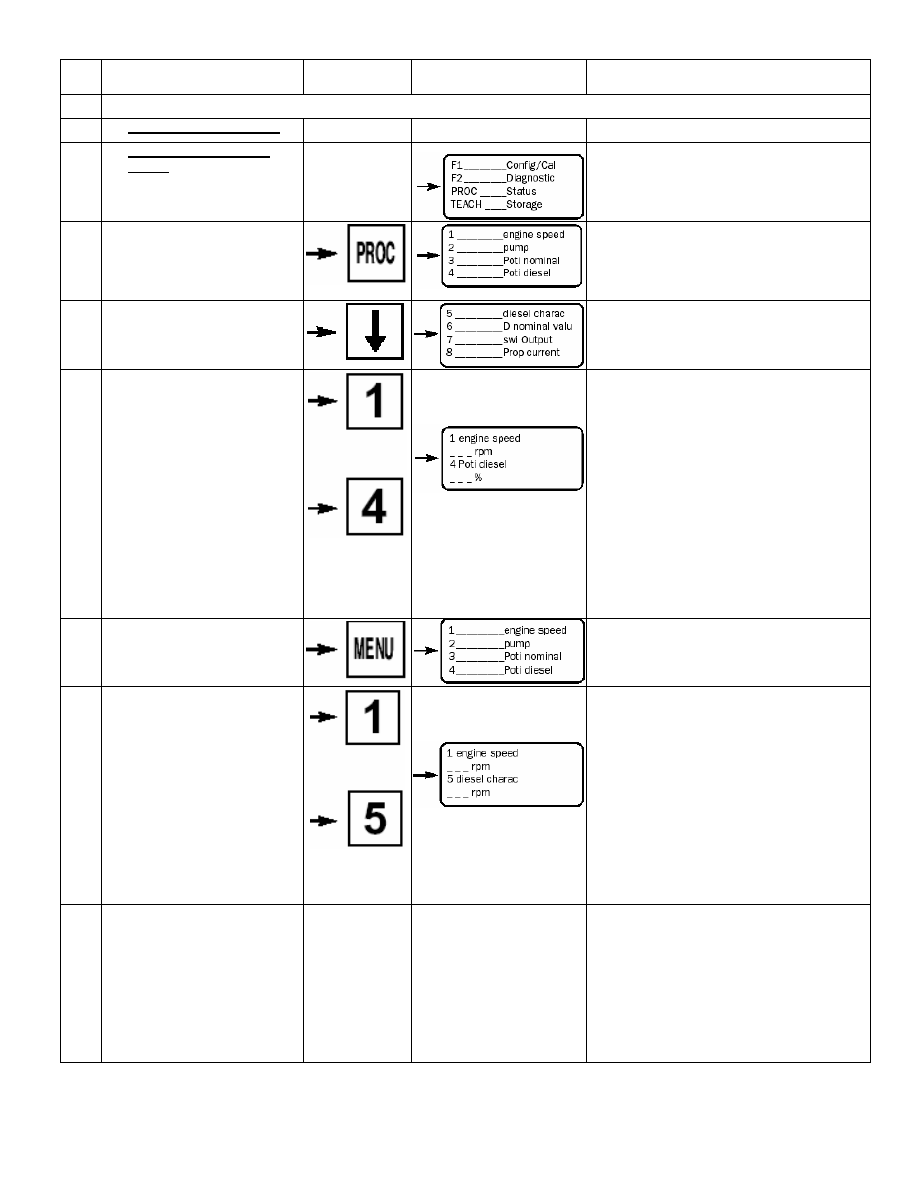

6

Проверка функционирования системы контроля

6,1

-  Выключить двигатель







6,2

-  Запустить двигатель

вновь







Система запускается заново и учитывает
новую кривую освоения.



6,3 -  Нажать



Этим вы выходите в меню дисплея.
Возможно  просматривать  одновременно
2 из 8 возможных параметров и в реаль-
ном времени.
Первые 4 параметра показаны напротив.

6,4 -  Нажать



Остальные  четыре  параметра  показаны
напротив.
Смотрите также главу 3 - "Меню PROC".

6,5


-  Нажать





затем




-  Нажать








Этим выводится на дисплей частота обо-
ротов  двигателя  в  реальном  времени  и
положение педали акселератора:
-  Проверьте (машина не под нагрузкой),

чтобы показываемая частота оборотов
двигателя  была  согласована  с  уста-
новкой  машины  (холостые  обороты,
максимальная частота).

-  Проверьте  правильность  функциони-

рования педали (от 0 % до Х %, где Х
меньше или равно 100).

В случае возникновения проблем обрати-
тесь  к  кодам  неисправностей  (смотрите
шаг 10), проверьте  параметры,  задайте
параметры  заново  (смотрите  шаг 5), про-
верьте установку.

6,6 -  Нажать




Вернуться в предыдущее меню.

6,7


-  Нажать





затем




-  Нажать








Этим на дисплей выводится частота обо-
ротов  двигателя  в  реальном  времени  и
кривая  освоения  (записанная  на  шаге 4,
которая варьирует положение педали):
-  Проверьте,  в  частности  (машина  не

нагружена),  чтобы  эти  два  значения
всегда оставались близкими: это пока-
зывает, что кривая освоения записана
правильно.

В случае возникновения проблем обрати-
тесь  к  кодам  неисправностей  (смотрите
шаг 10), проверьте  параметры,  задайте
параметры  заново  (смотрите  шаг 5), про-
верьте установку.













20



ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

6,8 -  Нажать




Вернуться в предыдущее меню.



6,9


-  Нажать





затем




-  Нажать










Этим на дисплей выводится частота обо-
ротов  двигателя  и  максимальная  подача
насоса.
ПРИМЕЧАНИЕ: не фактическая подача.
-  Проверьте,  чтобы  насос  достигал 100

%  при  ненагруженной  машине  и  холо-
стых оборотах двигателя.

-  Проверьте (холостые обороты двигате-

ля), чтобы подача насоса падала до 60
% при нагрузке на двигатель.

-  Проверьте,  чтобы  двигатель  не  глох

при  следующих  условиях:  холостые
обороты  двигателя + включена  транс-
миссия + рулевое колесо + ковш экска-
ватора  выдвинут  полностью + телеско-
пическая  передача + передача  подъ-
емника.

Если двигатель глохнет, перейдите к ша-
гу 7. Вернитесь в предыдущее меню. При
других  проблемах  обратитесь  к  кодам
неисправностей,  проверьте  параметры,
переустановите параметры (шаг 5) и про-
верьте установку.



6,10 -  Нажать




Вернуться в предыдущее меню.

6,11 -  Нажать



Вернуться в исходное меню.
Если  система  управления  работает  нор-
мально, перейдите сразу к шагу 10.













21



ОПИСАНИЕ ДЕЙСТВИЯ



N°

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

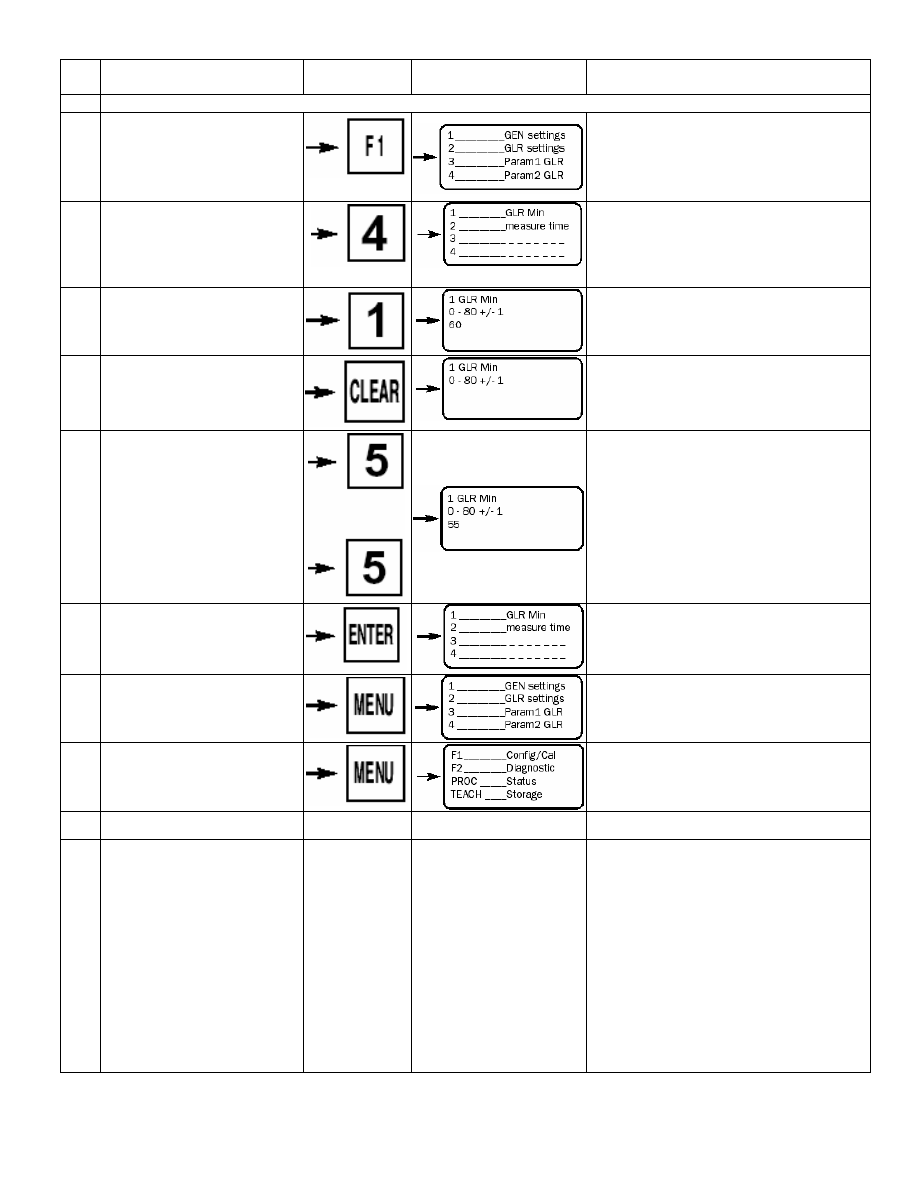

7

Процедуры на случай, если глохнет двигатель

7,1 -  Нажать









7,2 -  Нажать







7,3 -  Нажать





7,4

-  Нажать дважды



Для удаления параметра.

7,5


-  Нажать





затем




-  Нажать








Для ввода нового параметра.

Уменьшить с шагом в 5%.
ПРИМЕЧАНИЕ: Не опускаться ниже
40%.

7,6 -  Нажать



Для подтверждения нового параметра.

7,7 -  Нажать



Вернуться в предыдущее меню.

7,8 -  Нажать



Вернуться в исходное меню.

7,9 -  Сохранить параметры





Смотрите шаги с 4.1 по 4.5.
