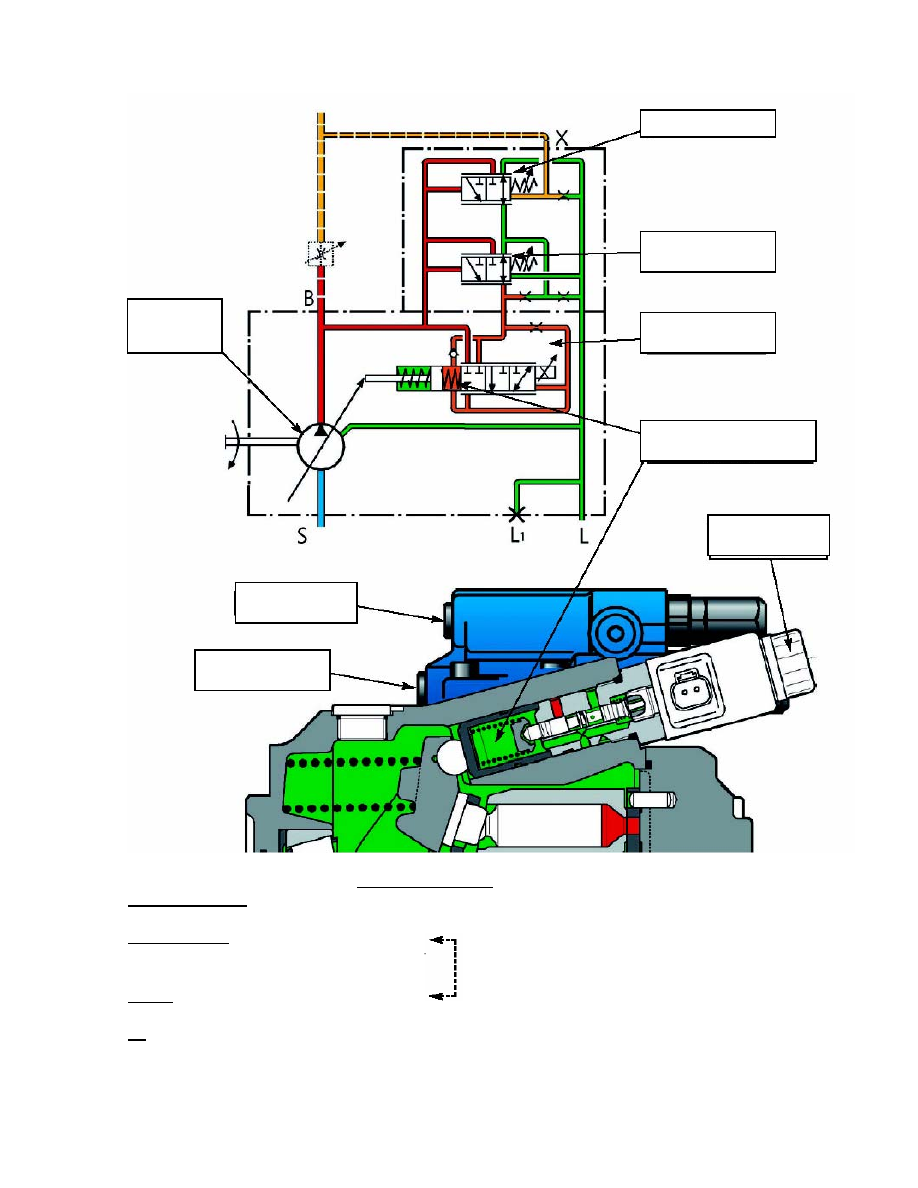

7 - ГИДРАВЛИЧЕСКАЯ СХЕМА







НАСОС

A10V63





Электроклапан EK1



Клапан FR 19B



Клапан DR 290B





Управление наклоном пла-

стины насоса



Электроклапан

EK1



Клапан FR 19B





Клапан DR 290B





в общем - 0,2 бар

S - Всасывание

мин.: 1 бар

(максимальная подача)



Макс.: 0 бар

(нулевая подача)

B - Давление

мин.: 19бар

(насос удерживает давление)



Макс.: 270бар

(давление главного ограничителя клапана
управления)

X - LS

мин.: 0 бар

(

Δ p = 19 бар)

Сигнал нагрузки

Макс.: 251 бар

(270 - 19 бар)

L1

мин.: 0,0001 бар

(19 бар)



Макс.: 0,1 бар

(270 бар)



10





BB-3 КАЛИБРАТОР



MLT ... LSU
MLA ... LSU



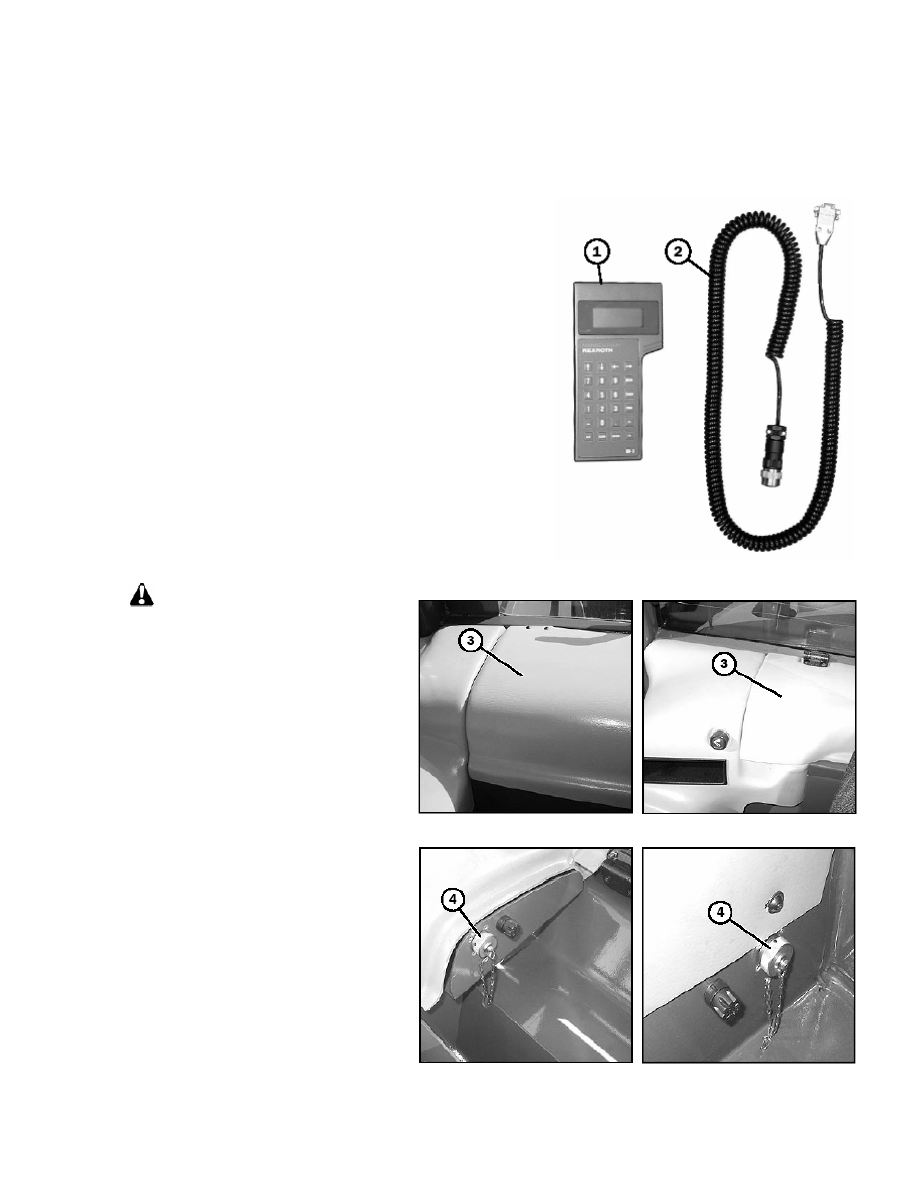

Необходимые детали





1 калибратор BB3

Арт. 662 070

Позиция 1

1 соединительный провод

Арт. 662 071  Позиция 2



Процедура

  Никогда не подсоединяйте и не

разъединяйте калибратор ВВ3
при включенной машине.


-  Заклушите машину.
-  Откройте  крышку  отсека  для  доку-

ментов  3  (Рис. A или B),  располо-
женного за сиденьем водителя.








-  Подсоедините  калибратор  ВВ3  к  ди-

агностическому  гнезду  микрокон-
троллера 4 (Рис. C или D).

Рис. A

MLT ... LSU

Рис. B

MLA ... LSU




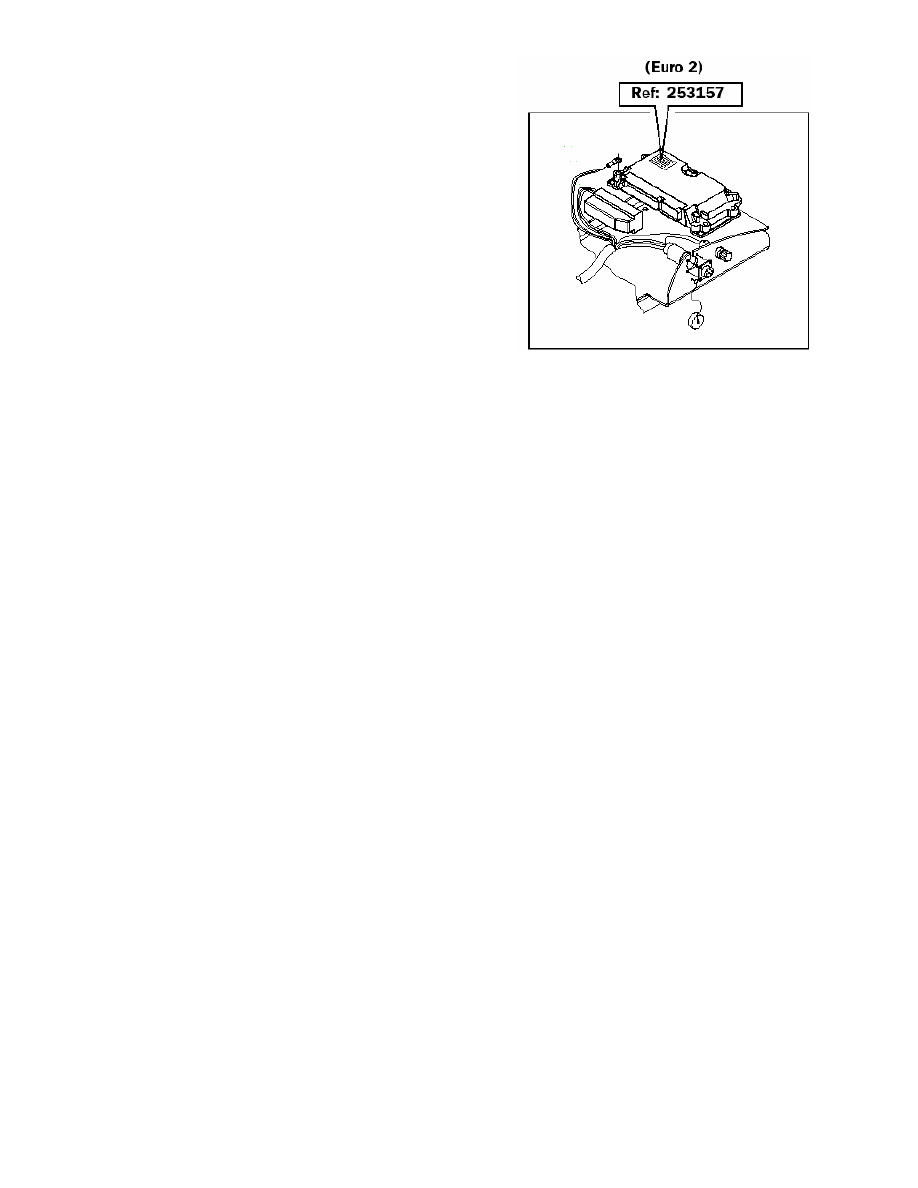

Рис. C

MLT ... LSU

Рис. D

MLA ... LSU





12





КАЛИБРАТОР BB-3




- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

На кожухе RC2-1





ОГЛАВЛЕНИЕ


1 - ПРОЦЕДУРА РЕГУЛИРОВКИ НАСОСА LSU


1

Запуск процедуры..................................................................................................... Страница 14

1-1  Выбор языка..................................................................................................... Страница 15
2

Конфигурация датчика угла педали акселератора (данные теорети-
ческой частоты оборотов двигателя)............................................................. Страница 16

3

Проверка параметра «зубчатого дизеля» ..................................................... Страница 17

4

Сохранение параметров ................................................................................. Страница 18

5

Изучение параметров машины (Создание теоретической системы).......... Страница 19

6

Проверка функционирования системы контроля ......................................... Страница 20

7

Процедуры на случай, если глохнет двигатель............................................ Страница 22

8

Процедуры на случай, если двигатель продолжает глохнуть..................... Страница 24

9

Процедуры на случай, если двигатель продолжает глохнуть при ус-
корении > 1050 оборотов/минуту ................................................................... Страница 26

10

Сверка с кодами неисправностей .................................................................. Страница 27

11

Завершение процедуры .................................................................................. Страница 28


2 - МЕНЮ ДИАГНОСТИКИ F2 (Вывод на дисплей кодов неисправ-
ностей) ........................................................................................................................

Страница 29


3 - МЕНЮ PROC (Мониторинг).............................................................................

Страница 30


4 - МЕНЮ ТЕАСН (Запись изменений меню F1)..............................................

Страница 31


5 - УСТАНОВКИ МИКРОКОНТРОЛЛЕРА RC2-1: МЕНЮ F1 .........................

Страница 32

(Регулировка и задание параметров)


6 - ПОДРОБНАЯ ПРОЦЕДУРА ЗАДАНИЯ ПАРАМЕТРОВ ПОСЛЕ

СБРОСА ...............................................................................................................

Страница 34


13









13







1 - ПРОЦЕДУРА РЕГУЛИРОВКИ НАСОСА LSU



N°

ОПИСАНИЕ ДЕЙСТВИЯ

КЛАВИША

ВЫВОД НА ДИСПЛЕЙ

КАЛИБРАТОРА

КОММЕНТАРИИ

1

Запуск процедуры

1,1



-  Соедините клавиатуру и

диагностическое гнездо
проводом.







Диагностическое гнездо автомобиля
расположено в отсеке для документов,
расположенном за сиденьем водителя,
смотрите Рис. C и D.
ATTENTION: La машина doit être hors
tension.



1,2 -  Поверните ключ зажига-

ния на погрузчике

(не

запуская двигатель)







Блок инициализирован.
Прежде чем на дисплее появится дан-
ный экран, показывается различная ин-
формация (смотрите напротив)








ПРЕДУПРЕЖДЕНИЕ







Если информация на дисплее показы-
вается на немецком языке, выполните
процедуру изменения языка (смотрите
главу 1-1)













14
