РАБОТА:

РЕГУЛИРОВАНИЕ МОЩНОСТИ

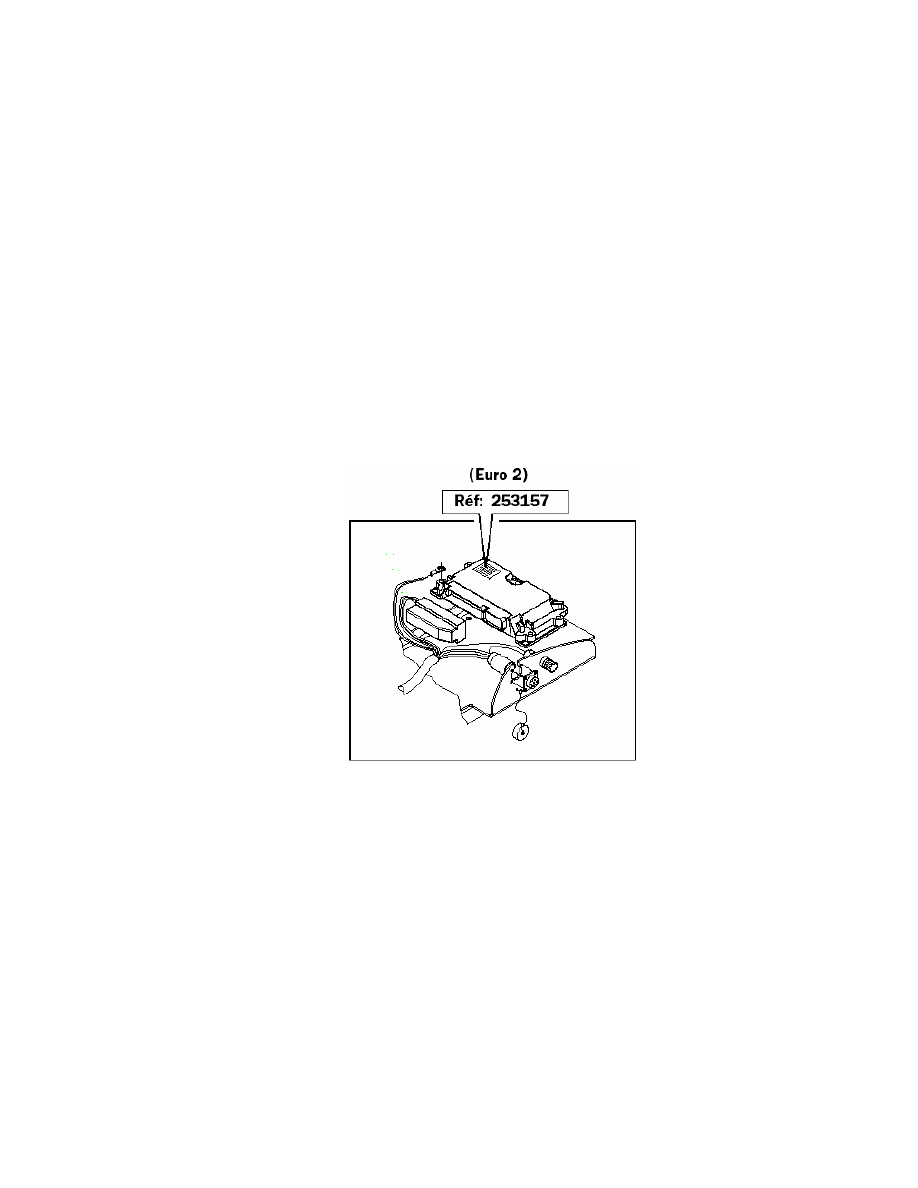

Для кожуха ECU RC2-2

80-8-43 EN

























17 / 05 / 2005







СОДЕРЖАНИЕ






СТРАНИЦЫ

ЭЛЕКТРОННАЯ РЕГУЛИРОВКА НАСОСА A10VO EK1

1 - Общие сведения ............................................................................................5
2 - Описание позиций..........................................................................................5
3 - Расположение компонентов........................................................................6
4 - Принцип работы .............................................................................................7
5 - Предел регулирования в зависимости от оборотов двигателя..........7
6 - Электрическая схема ....................................................................................8
7 - Гидравлическая схема..................................................................................10



КАЛИБРАТОР BB3

• Необходимые детали.......................................................................................12
• Инструкции..........................................................................................................13











































3



ЭЛЕКТРОННАЯ РЕГУЛИРОВКА НАСОСА A10VO EK1


1 - ОБЩИЕ СВЕДЕНИЯ


Насос A10VO EK1 представляет собой насос переменного объема, управляемый микроконтроллером
(RC2), который используется для регулирования потока для предупреждения перегрузки двигателя.



2 - ОПИСАНИЕ КОМПОНЕНТОВ

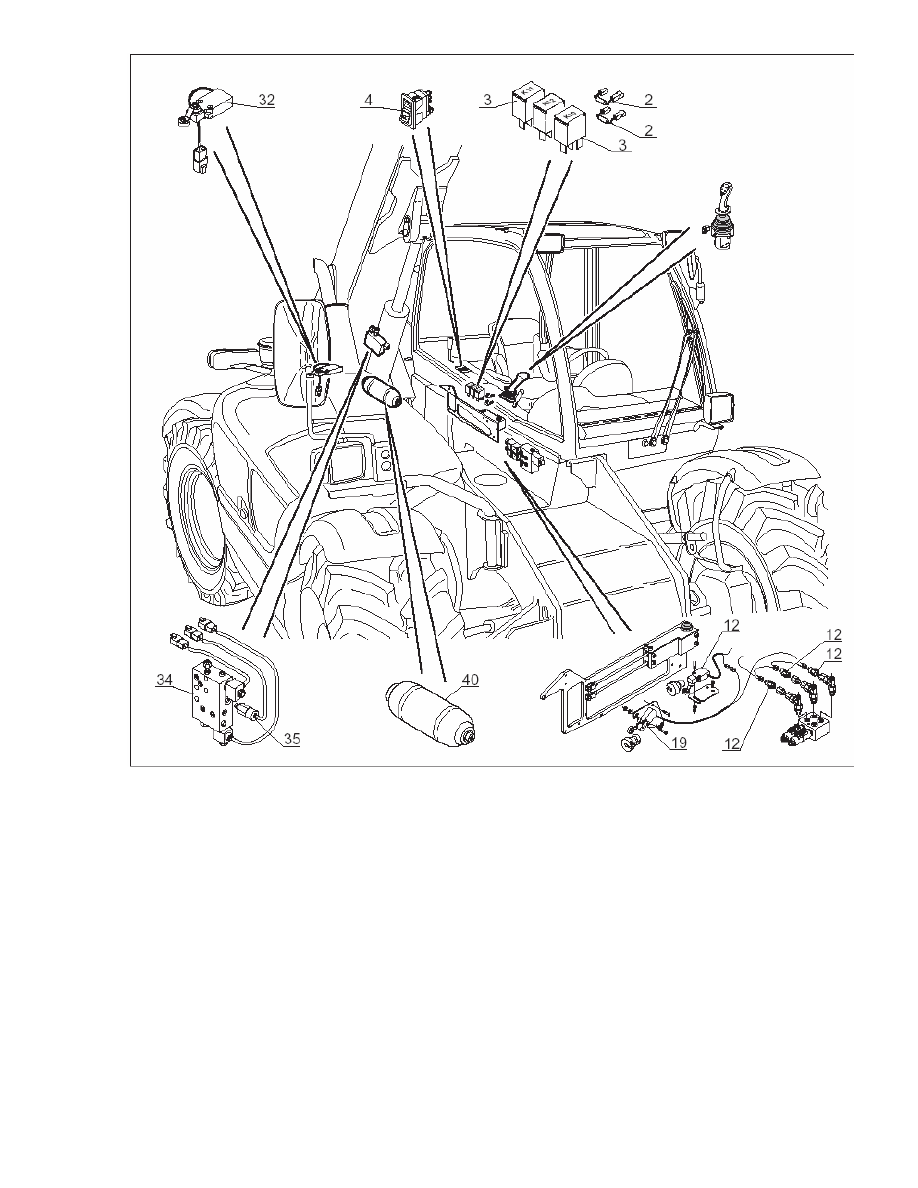

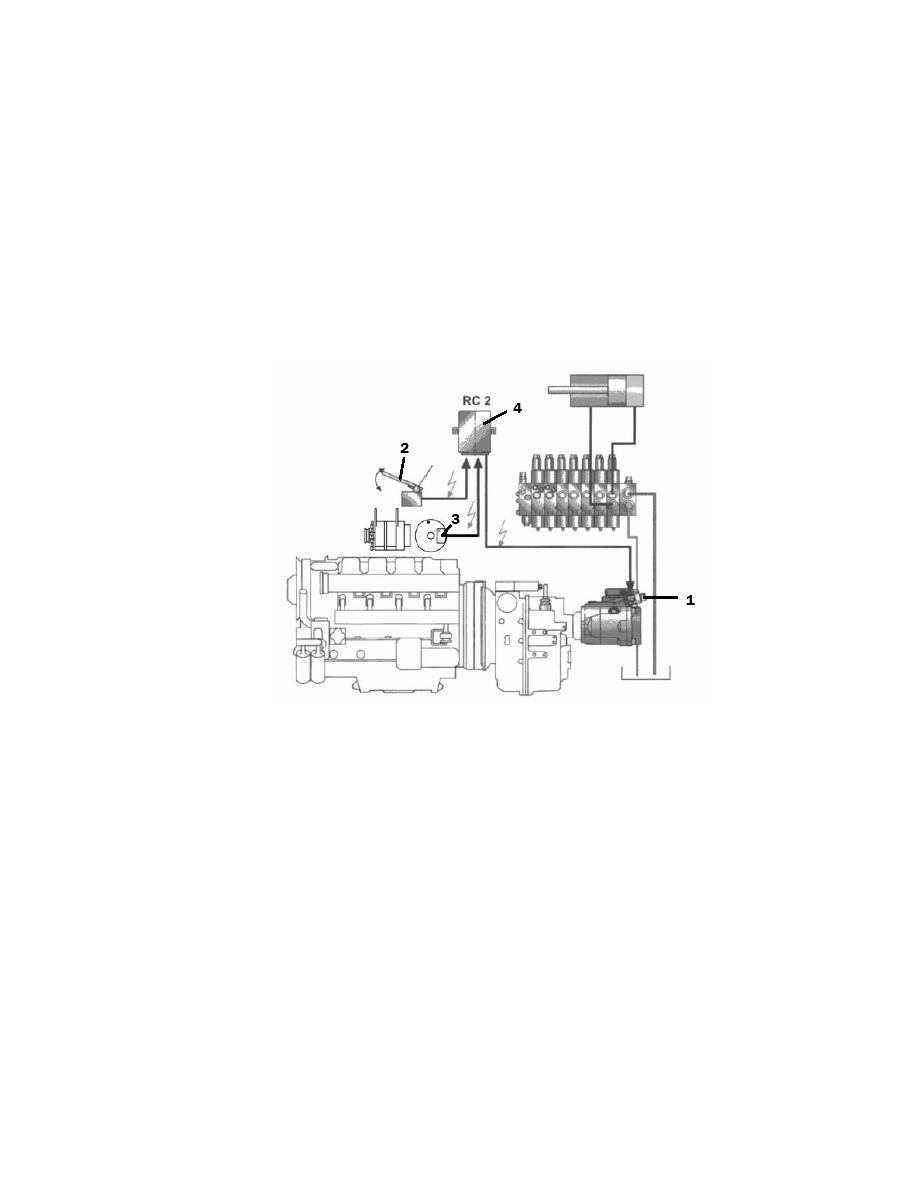

1 - Пропорциональный электроклапан EK1
2 - Датчик положения акселератора (на впрыскивающем насосе)
3 - Датчик частоты оборотов двигателя (штыревой контакт генератора переменного тока W)
4 - Электронный блок (RC2) (за сиденьем в кабине)




























5
