Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 97



MLT 630 T
MLT 731 T

НЕ LSU

С опцией подавления
ухудшающих движе-
ний



18

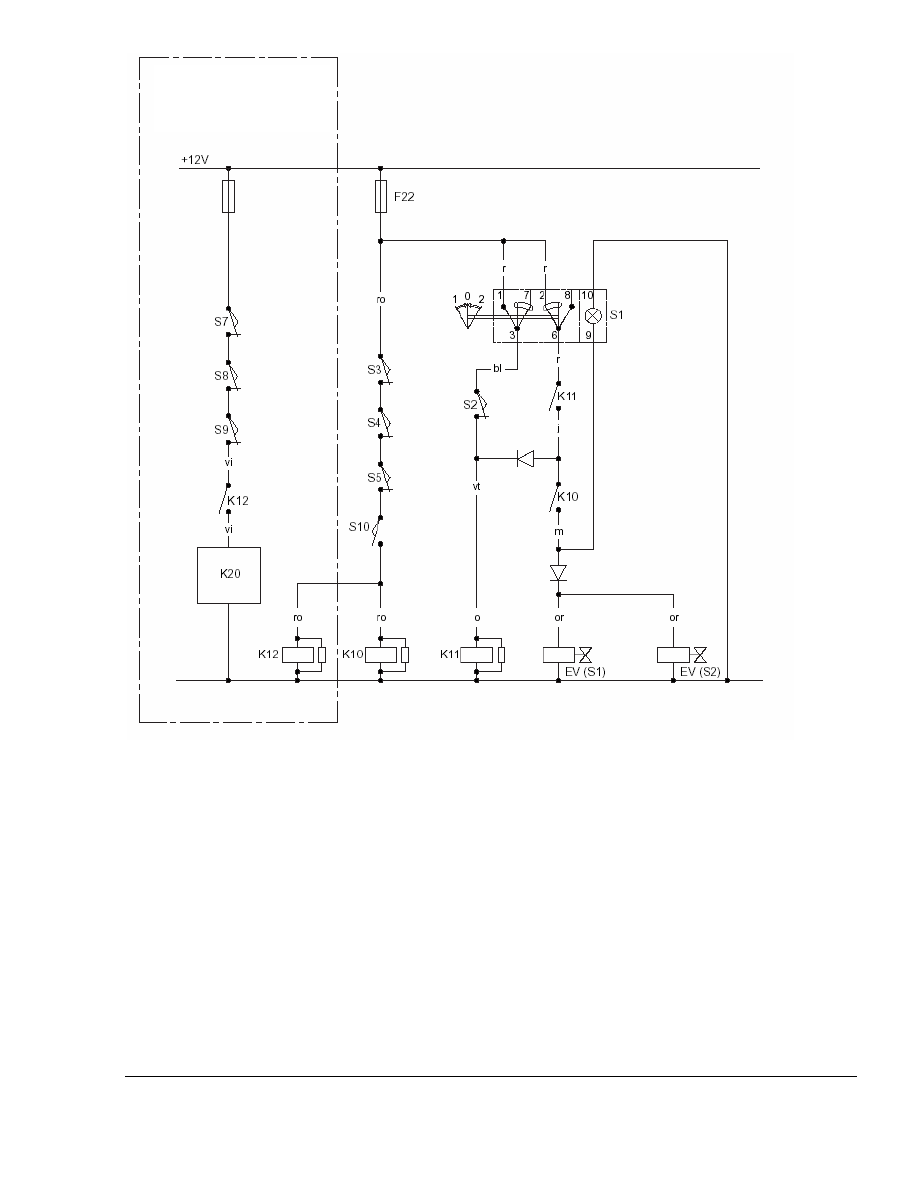

ПРИНЦИПИАЛЬНАЯ СХЕМА





Подавление ухудшаю-

щих движений

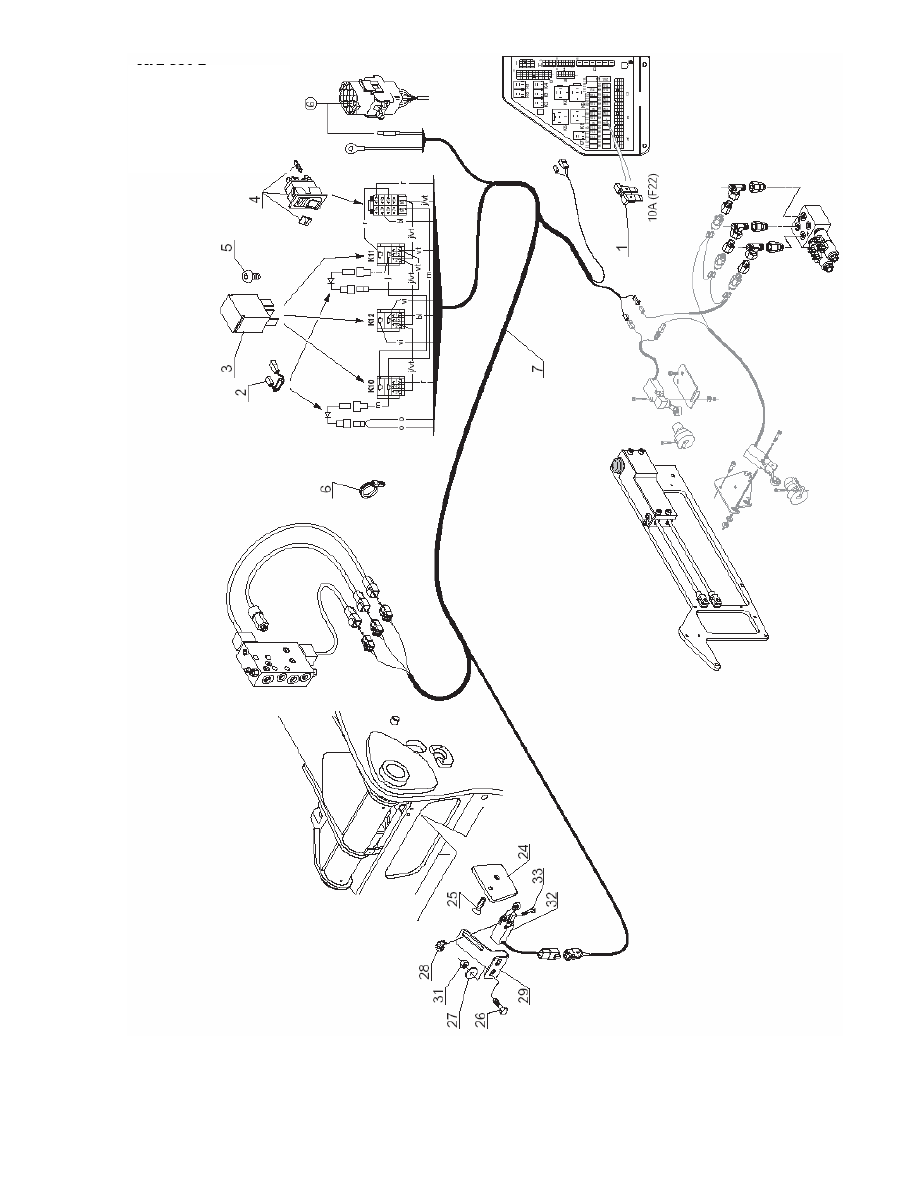

КОМПЛЕКТ Rep ..................
4............... S1: Выключатель подвески руки
35 ............ S2: Реле давления положения руки (на клапане VL)
12 ............ S3: Переключатель опускания
12 ............ S4: Переключатель ковша
12 ............ S5: Переключатель отвала
12 ............ S7: Переключатель выдвижения телескопической части
12 ............ S8: Переключатель навесного устройства
12 ............ S9: Переключатель навесного устройства
32 ............ S10: Переключатель положения пальца сочленения/земли < 3 метра
3............... K10: Реле отключения подвески руки
3............... K11: Реле питания подвески руки
3............... K12: Реле отключения ухудшающих движений

.......... K20: DASL (Аварийный сигнал продольной стабильности)
.......... EV (S1): Электромагнитный клапан 1 подвески руки
.......... EV (S2): Электромагнитный клапан 2 подвески руки



19

6 - АЛГОРИТМ ДЕЙСТВИЯ





Схема работы подвески ру-

ки (с опцией подавления

ухудшающих движений)



Включить двига-

тель



Движений гидравлики

нет

K10=1 K12=1



Включить подвеску на пере-

ключателе S1



Рука поднята S2=1

Рука поднята S2=1

Рука на

земле S2=0

20

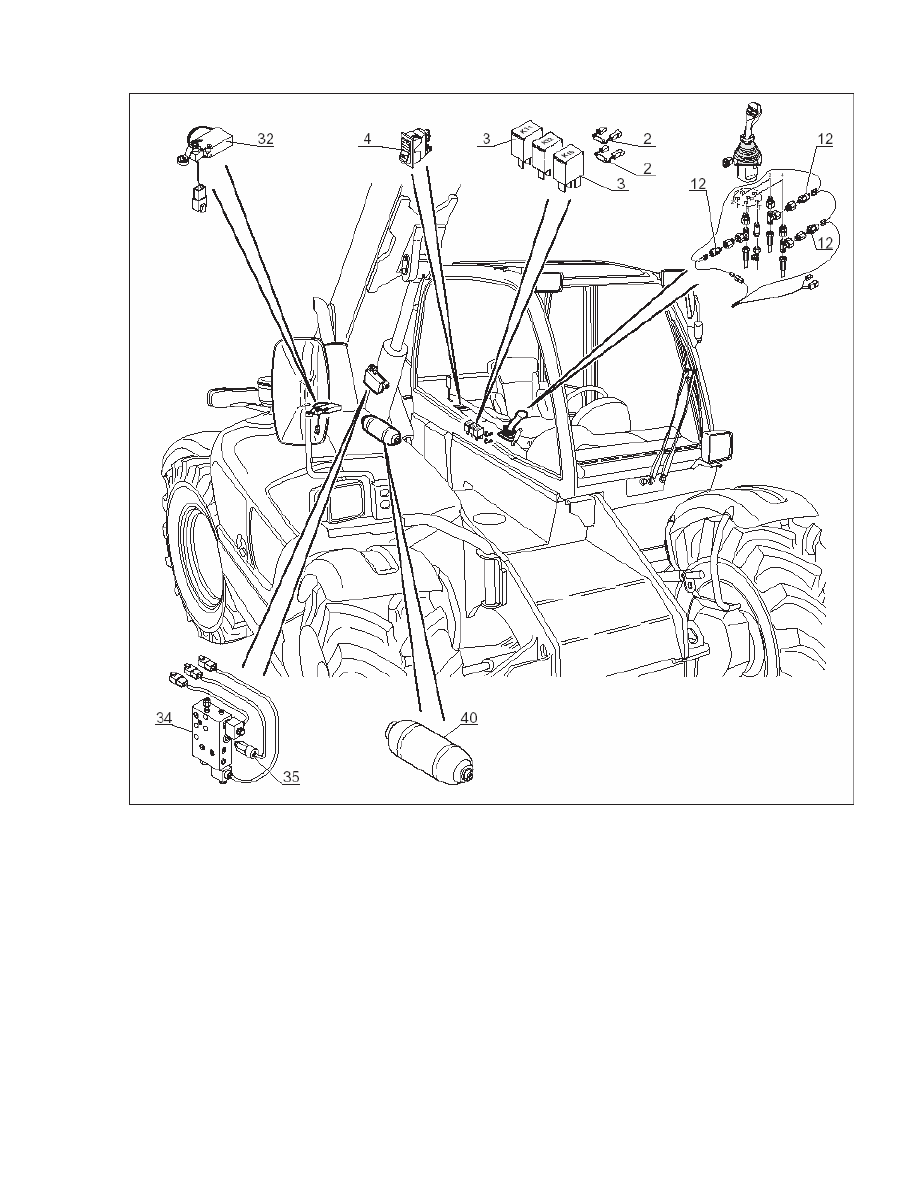

7 _ ВИД КОМПОНЕНТОВ



EV(S1) EV(S2) + СИД от-

ключение



Рука на земле S2=0

Подвеска руки не вклю-

чена

Подавление ухудшающих

движений (упрощенная схе-

ма)

Подвеска руки активи-

рована

Машина на предельной

мощности

Движение гидрав-

лики: выдвижение

телескопа или

навесного устрой-

ства (+ или -)

Подача на EV(S1) EV(S2) +

СИД



Движение гидравлики: опускание,

опрокидывание, ковш

K10=0 K12=0 (K11=1)

TS высота пальца сочлене-

ния > 3 м от земли S10=0



Подавление движения активи-

ровано

EV(S1) EV(S2) + СИД от-

ключение



Ухудшающее движение

гидравлики

Движение гидравлики

прекращено

K10=1 K12=1 (K11=1)

TS высота пальца сочлене-

ния < 3 м от земли S10=0



(нормальная работа)

Подавление движения дезак-

тивировано

Нажать переключатель S1:

подвеска выключена



Выключить двига-

тель

Не ухудшающее движение

гидравлики

Отключение подачи

K10=0 K11=0

Нормальное функциониро-

вание машины

Подвеска руки в выклю-

ченном положении

MLT - - LSU


















22

K11

MLT - - НЕ LSU
