Погрузчик B160 Loader. Руководство по эксплуатации - часть 1









ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО “ЧЕЛЯБИНСКИЕ

СТРОИТЕЛЬНО-ДОРОЖНЫЕ МАШИНЫ”

Close company "Chelyabinsk road-building machines"
ПОГРУЗЧИК B160 LOADER, его модификация и комплектации its modification and complete sets

Руководство по эксплуатации Service manual

B160.00.00.000 РЭ
Челябинск, Россия Chelyabinsk, Russia





В связи с постоянной работой по совершенствованию погрузчиков, в их конструкцию могут быть внесены некоторые изменения, не отраженные в настоящем издании.


ПРИНЯТЫЕ СОКРАЩЕНИЯ

ГМП - гидромеханическая передача

ГСМ - горюче-смазочные материалы

ГТ - гидротрансформатор

ДВП - древесноволокнистая плита

ЕЮ - ежесменное техническое обслуживание

ЗИП - запасные части, инструмент и принадлежности

КП - коробка передач

РВД - рукав высокого давления

СТО - сезонное техническое обслуживание

ТО-1 - первое техническое обслуживание

ТО-2 - второе техническое обслуживание







Содержание...............................................3/4

1 Описание и работа погрузчиков..............1-1

1.1 Назначение...........................................1-1

1.2 Технические характеристики...............1-1

1.3 Устройство и работа погрузчиков.......1-3

1.3.1 Общие сведения..............................1-3

1.3.2 Органы управления погрузчиком

и рабочее место машиниста.................. 1-3/5

2 Описание и работа составных

частей погрузчика........................................2-1

2.1 Двигатель.............................................2-1

2.1.1 Топливная система...........................2-1

2.1.2 Система всасывания и выхлопа......2-1

2.1.3 Система охлаждения и разогрева...2-2

2.1.4 Система смазки................................2-5

2.2 Трансмиссия.........................................2-5

2.2.1 Общие сведения..............................2-5

2.2.2 Насосная станция.............................2-5

2.2.3 Гидромеханическая передача..........2-6

2.2.4 Механизм управления стояночным тормозом.............................................2-6

2.2.5 Карданная передача ........................2-7

2.3 Ходовая часть......................................2-7

2.3.1 Мосты...............................................2-7

2.3.2 Рама.................................................2-7

2.3.3 Колеса и шины.................................2-7

2.4 Система привода тормозов.................2-8

2.4.1 Общие сведения..............................2-8

2.4.2 Пневмогидроустройства...................2-9

2.5 Гидросистема погрузчика..................2-12

2.5.1 Общие сведения............................2-12

2.5.2 Гидроустройства............................2-13

2.6 Рулевое управление...........................2-15

2.7 Электрооборудование........................2-16

2.8 Рабочее оборудование......................2-16

2.9 Кабина................................................2-17

3 Меры безопасности..................................3-1

3.1 Общие указания...................................3-1

3.2 Меры безопасности при техническом обслуживании.......................................3-1

3.3 Меры пожарной безопасности............3-2

4 Указания по монтажу и обкатке

погрузчика...................................................4-1

4.1 Подготовка к монтажу.........................4-1

4.2 Монтаж.................................................4-1

4.3 Обкатка погрузчика.............................4-2

5 Эксплуатационные ограничения..............5-1

6 Подготовка погрузчика к

использованию............................................6-1

6.1 Эксплуатационные материалы.............6-1

6.2 Пуск двигателя.....................................6-1





6.3 Трогание с места и движение.............6-2

6.4 Остановка........................................6-2/3

7 Использование погрузчика

по назначению.............................................7-1

7.1 Общие указания...................................7-1

7.2 Рекомендации по эффективному

использованию погрузчика.........................7-1

7.3 Рекомендации по использованию

тормозных педалей.....................................7-2

7.4 Указания по использованию

комплекта ЗИП............................................7-2

8 Техническое обслуживание.....................8-1

8.1 Виды и периодичность технического обслуживания......................................8-1

8.2 Перечень ГСМ......................................8-2

8.3 Перечень эквивалентных смазочных

материалов..................................................8-4

8.4 Перечень работ по техническому

обслуживанию.............................................8-5

8.5 Техническое обслуживание в

особых условиях эксплуатации................8-10

8.6 Содержание операций технического обслуживания....................................8-10

8.6.1 Топливная система..;......................8-10

8.6.2 Система всасывания и выхлопа ....8-10

8.6.3 Система охлаждения и разогрева двигателя .........................................8-12

8.6.4 Карданная передача......................8-12

8.6.5 Колеса и шины...............................8-12

8.6.6 Система привода тормозов...........8-13

8.6.7 Аккумуляторные батареи.......8-13/14

9 Текущий ремонт.......................................9-1

9.1 Общие сведения...................................9-1

9.2 Возможные неисправности и

способы их устранения...............................9-1

9.3 Ремонт колес.......................................9-5

10 Хранение и консервация......................10-1

10.1 Общие положения............................10-1

10.2 Требования к кратковременному

хранению...................................................10-1

10.3 Требования к длительному

хранению...................................................10-1

10.4 Хранение аккумуляторных

батарей в сухом виде................................10-2

10.5 Хранение аккумуляторных

батарей с электролитом............................10-2

11 Транспортирование..............................11-1

11.1 Железнодорожное транспортирование ..........................................................11-1

11.2 Буксирование...................................11-1




12 Приложения..........................................12-1

Приложение А — Перечень элементов гидравлической схемы погрузчика и

гидросхема................................................12-1

Приложение Б — Перечень элементов электросхем погрузчиков и

электросхемы............................................12-2

Приложение В — Перечень разрешенных

эксплуатационных материалов.................12-5

Приложение Г — Таблица плотности

материала..................................................12-7

Иллюстрации..................................25-1/41



Руководство по эксплуатации предназначено для изучения конструкции, правил эксплуатации и текущего ремонта Погрузчиков В 160.00000, В 160.20001 и их комплектаций.

К работе на данных Погрузчиках могут быть допущены лица, имеющие удостоверение на право управления погрузчиками тяжелого класса и изучившие материал настоящего Руководства по эксплуатации.





1 ОПИСАНИЕ И РАБОТА ПОГРУЗЧИКОВ
1.1 Назначение


Погрузчики В160.00000, В160.20001 и их комплектации (в дальнейшем - погрузчики) предназначены для погрузки сыпучих и кусковых материалов, земляных работ на грунтах до II категории с выгрузкой грунта в отвал или в транспортные средства, планировки площадок, перемещения щебня, гравия, песка и других материалов на небольшие расстояния, а также для строительно-дорожных, монтажных и такелажных работ. Погрузчики используются на строительных площадках, в промышленных, железнодорожных и строительных складах, портах и карьерах. Погрузчики изготовлены в климатическом исполнении "У" или "Т" категории размещения 1 по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах, соответственно, с умеренным или тропическим климатом.







1.2 Технические характеристики

Отличающиеся данные моделей граф 2, 3 и 4 таблицы 1 приведены, соответственно, через точку с запятой.

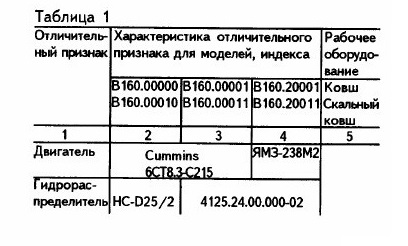

1.2.1 Классификация моделей
Таблица 1



1.2.2 Общие данные

Колесная формула...................................4x4

Габаритные размеры, мм, не более: длина (при транспортном положении

ковша)...................................................... 9000

ширина (по ковшу)................................. 3050

высота (с проблесковым маяком) .........4000

высота с максимально

поднятым ковшом.................................... 5700

Колесная база, мм...................................3165

Колея, мм.................................................2150

Дорожный просвет, мм, не менее...........300

Эксплуатационная масса,

кг, не более................................. 20100;20100;

20570

Номинальная грузоподъемность,

т, не менее.................................................6,2

Максимальные (расчетные) скорости движения, км/ч: вперед:

1-я передача..................................7,0;7,0;6,9

2-я передача............................14,0; 14,0; 13,2

3-я передача............................25,0;25,0;23,9

4-я передача...........................................31,0


назад:

1-я передача..................................8,5;8,5;8,2

2-я передача............................14,5; 14,5; 14,1

3-я передача............................26,0;26,0;25,3

Количество передач:

передний ход...........................................4

задний ход...............................................3

Минимальный радиус поворота, м, не более:

по наружной поверхности шины.............6,0

по наиболее удаленной от центра поворота точке боковой

поверхности ковша..................................8,5

Уклон удержания погрузчика без груза стояночным тормозом на сухой, чистой

бетонной поверхности, %, не менее.......20

Тормозной путь погрузчика, движущегося с максимальной скоростью на горизонтальном участке сухого

асфальта, м, не более...............................14

Кабина...............................Одноместная, со встроенной системой защиты машиниста при опрокидывании машины (ROPS) и от падающих предметов (FOPS)


1.2.3 Двигатель*



Тип..................................................Дизельный

Модель.........................Cummins 6СТ8.3-С215;

ЯМЗ-238М2

Номинальная мощность,

кВт (л.с.).............................160(215);176(240)

Номинальная частота вращения,

об/мин............................................ 2200;2100

Пуск..................................Электростартерный

1.2.4 Трансмиссия

Тип...................................Гидромеханическая,

с приводом на оба моста

Гидромеханическая

передача......................ZF 4WG-210, Германия

Промежуточные

передачи к мостам...........Карданные





1.2.5 Ходовая часть

Мосты: RABA, Венгрия

задний............................575.72

передний.........................575.82

Рама...........................Шарнирно-сочлененная

Максимальный угол

складывания рамы от продольной оси,

не менее...........................± 35°

Задняя подвеска..............Шарнирная

Передняя подвеска..........Жесткая

Шины...............................23,5-25

Давление в шинах,

МПа (кгс/см2) .................0,30-0,35 (3,0-3,5)





1.2.6 Рабочее оборудование

Номинальная вместимость ковша и скального ковша,

м3, не менее.............................................3,4

Максимальная высота разгрузки ковшей по режущей кромке при угле разгрузки 45°,

мм, не менее.......................................... 3200

Вылет кромки ковшей на максимальной высоте разгрузки при угле разгрузки 45°, мм, не менее.......................................... 1200


* Более подробная техническая характеристика двигателя приведена в Руководстве (Инструкции) по эксплуатации двигателя






Максимальный угол разгрузки ковшей на максимальной высоте разгрузки,

не менее...................................................47°

Глубина копания (нижняя поверхность режущей части ковшей параллельна опорной поверхности колес),

мм, не менее........................................... 100

Максимальное опускание режущей кромки ковшей ниже опорной поверхности колес, мм, не менее................... 700





1.2.7 Управление

Управление коробкой

передач..............................Электрогидравлическое

Управление рабочими

колесными тормозами ....Гидравлическое с

пневмоусилением

Управление рабочими органами и складыванием

рамы (поворотом)................Гидравлическое с

гидросервированием





1.2.8 Гидросистема

1.2.9 Электрооборудование

Напряжение, В.....................................24 и 12

Аккумуляторные батареи:

тип..................................................6СТ-190А

количество.............................................2



1.2.10 Заправочные объемы

Топливный бак, л...................................350

Система охлаждения и разогрева

двигателя, л...........................................40;50

Система смазки двигателя, л................22;35

Насосная станция, л................................4,5

Гидросистема погрузчика, л..................250

Гидромеханическая передача, л.............50

Промежуточная опора карданной

передачи, л..............................................0,6

Предохранитель против замерзания, л ..0,2







1.3 Устройство и работа погрузчиков

1.3.1 Общие сведения


Погрузчик является самоходной погрузоч-но-транспортной машиной, рабочим органом которой является ковш 15 (рис. 1.1). На погрузчиках установлены следующие дизельные двигатели:

- Cummins 6СТ8.3-С215 на погрузчиках В 160.00000 и их комплектациях;

- ЯМЭ-238М2 на погрузчиках В160.20001 и их комплектациях.

Трансмиссия погрузчика - с гидромеханической передачей 4WG-210 фирмы "Zahnrad-fabrik Passau GmbH", Германия, включающей гидротрансформатор, коробку передач и стояночный тормоз. Коробка передач обеспечивает четыре передачи на переднем ходу и три - на заднем. Включение передач осуществляется фрикционными муфтами, управляемыми элект-рогидравлическими клапанами. Передача мощности к переднему и заднему мосту осуществляется через карданную передачу 21.

У погрузчика оба моста ведущие. Передний мост жестко закреплен на раме, задний мост качается в поперечной плоскости.

Рама 1 состоит из передней и задней рам, шарнирно соединенных между собой. Поворот погрузчика осуществляется за счет складывания рамы с помощью гидравлического рулевого механизма следящего типа. Гидросистема рулевого управления и гидросистема рабочего оборудования имеют общий бак для рабочей жидкости, расположенный за кабиной 9.

Кабина машиниста одноместная, со встроенной системой защиты машиниста от падающих предметов (FOPS) и при опрокидывании машины (ROPS), снабжена системой отопления и вентиляции.

Кинематическая схема погрузчиков приведена на рис. 1.2.

























содержание      ..      1       2         ..





//////////////////////////
