Наименование и обозначение составных частей гидросистемы экскаватора ЕК-8
| Обозначение | Наименование | Кол. |
| А1 | Коллектор центральный 312-04-71.00.500 | 1 |
| А2 | Механизм рулевой НДМ-80-У250-8-У ТУ23.5785851.1-91 | 1 |
| А3 | Калорифер 308-02-80.06.300 | 1 |
| А4.1-А4.2 | Кран буксировочный 314-02-71.00.450 | 2 |
| А6.1-А6.2 | Блок плавающего положения стрелы | 2 |
| АК | Пневмогидроаккумулятор 64002.10.000 | 1 |
| Б | Гидробак 308-02-80.08.000-20 | 1 |
| ВН1 | Включатель манометра ЭО-3323.01.82.680 | 1 |
| ВН2.1-ВН2.4 | Включатель манометра ЭО-3322А.23.02.260 | 4 |
| ДТ | Датчик температуры ТМ100В с ЭПП | 1 |
| ЗМ1.1-ЗМ1.2 | Гидрозамок двухсторонний 13.71.80.670-10/680-10 | 1/1 |
| ЗМ2.1-ЗМ2.2 | Гидрозамок двухсторонний 13.71.80.730-10 | 2 |
| КИ1.1-КИ1.3 | Клапан «ИЛИ» ЭО-3323А.07.15.020 | 3 |
| КО1 | Клапан 308-30-80.01.020 | 1 |
| КО2 (КП16) | Клапан подпорный ЭО-3323А.08.07.110-20 | 1 |
| КО3 (КП15) | Клапан предохранительный ЭО-3323А.08.07.110-10 | 1 |
| М1 | Гидромотор A6VM80HA1T/63W-VZB380A-SK+BVD20 2075159 | 1 |
| М2 | Гидромотор A2FM28/61W-XAB191J-S 2075166 | 1 |
| М3 | Гидромотор 310.12.01.03 | 1 |
| МН1 | Манометр МП3-60МПах1,5 черт. 1 ТУ25.02.943-74 | 1 |
| МН2 | Манометр масляный с демпфером O60 МТП-3-10 МПа-1,5 ТУ 25-7310.0045-87 | 1 |
| МН3 | Манометр масляный с демпфером O60 МТП-3-16 МПа-1,5 ТУ 25-7310.0045-87 | 1 |
| МН4 | Манометр масляный с демпфером O60 МТП-3-1 МПа-1,5 ТУ 25-7310.0045-87 | 1 |
| НА | Насос A11VO75LR3S/10R-NZD12K01+2PF2G2-41011 2074701 | 1 |
| НШ | Насос шестеренчатый НШ-10-3 ГОСТ 8753-80 | 1 |
| Р1 | Гидрораспределитель 8SX14L2X/S250 | 1 |
| Р2 | Джойстик левый 4TH6 E70-1X/TT43M01 | 1 |
| Р3 | Джойстик правый 4TH6 E70-1X/TT23M01 | 1 |
| Р4 | Блок педальный 2TH7 Q91-1X/M01 | 1 |
| Р5 | Педаль 2TH6 RC06-1X/M01 или 13.80.04.820 | 1 |
| Р6 | Джойстик сдвоенный 2-2TH6 L70-1X/L70M01 или 13.08.04.960-10 | 1/2 |
| Р7 | Гидрораспределитель ЭО-3323.07.10.010 | 1 |
| Р8 | Клапан пневмогидравлический 312-04-71.00.200 | 1 |
| Р9 | Гидрораспределитель ГДФК.306532.100-01 (напряжение 12 В) | 1 |
| ТГ | Тормоз гидравлический (только для экскаватора с пристенным копанием) | 1 |
| Ц1 | Гидроцилиндр стрелы (110х70х800) 110-70-08.01.000 | 1 |
| Ц2 | Гидроцилиндр рукояти (100х63х900) 412-00-73.04.000 | 1 |
| Ц3 | Гидроцилиндр ковша (100х63х630) 306.00.26.900 | 1 |
| Ц4 | Гидроцилиндр складывания (110х70х550) 110-70-05.01.000 | 1 |
| Ц5.1-Ц5.2 | Гидроцилиндр отвала (080х40х170) 080-40-01.02.000 | 2 |
| Ц6 | Гидроцилиндр поворота колес 080-50-02.01.000 | 1 |
| Ц7 | Гидроцилиндр поворота стрелы в плане 100-63-03.01.000 | 1 |
| Ц8.1-Ц8.2 | Гидростабилизатор 063-63-01.01.100/200 | 1/1 |
| Ф1 | Фильтр всасывающий SF0180S125W/-B0.2 или MSZ-303 | 1 |
| Ф2 | Фильтр сливной 005-04-80.01.020 с фильтроэлементами 55P-661А-1-06 ТУ55.11224.00 или ПЗМИ-ГС-661 (Реготмас 661-1-05) | 1 |
| Ф3 | Фильтр напорный MDM101CD1CB300X или APM 37 | 1 |

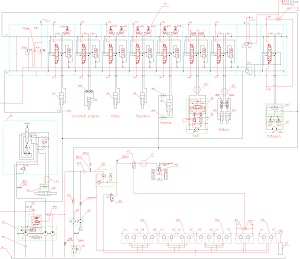

Рис. 27 Принципиальная гидравлическая схема экскаватора ЕК-8
