ЭКСПЛУАТАЦИЯ ЭКСКАВАТОРА ЕК-8

1. ОРГАНЫ УПРАВЛЕНИЯ ЭКСКАВАТОРОМ ЕК-8

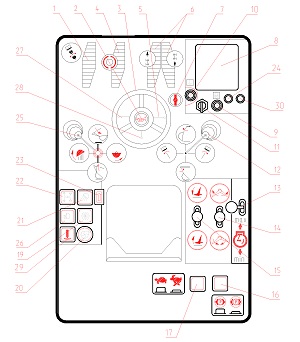

Рис. 3 - Схема расположения органов управления и приборов в кабине экскаватора
1 - педаль поворота рабочего оборудования в плане (для пристенного копания, т. е. только для ЕК8-30); 2 - звуковой сигнал; 3 - рулевое колесо; 4 - педаль тормоза; 5 - включатель стеклоочистителя; 6 - педали управления передвижением; 7 - стопор поворотной платформы; 8 - электронная панель; 9 - включатель свечей предпускового подогрева; 10 - включатель «массы»; 11 - включатель стартера и останова двигателя; 12 - рычаг управления поворотом платформы и рукоятью; 13 - рычаг управления подачей топлива; 14 - рычаг управления складыванием стрелы; 15 - рычаг управления отвалом; 16 - включатель стояночного тормоза; 17 - включатель переключения передач и включения переднего моста; 19 - включатель вентилятора; 20 - включатель отопителя; 21 - включатель прожекторов; 22 - включатель габаритных огней; 23 – ручка фиксации пульта; 24 – контрольная лампа включения свечей предпускового подогрева; 25 - рычаг управления стрелой и ковшом; 26 - включатель фар; 27 - переключатель поворотов; 28 – ручка фиксации рулевой колонки; 29 - включатель гидромолота (при установке гидромолота на экскаватор, только для ЕК8-20); 30 – контрольная лампа работы генератора; 31- выключатель управления быстросменным устройством; 32- контрольная лампа стояночного тормоза.

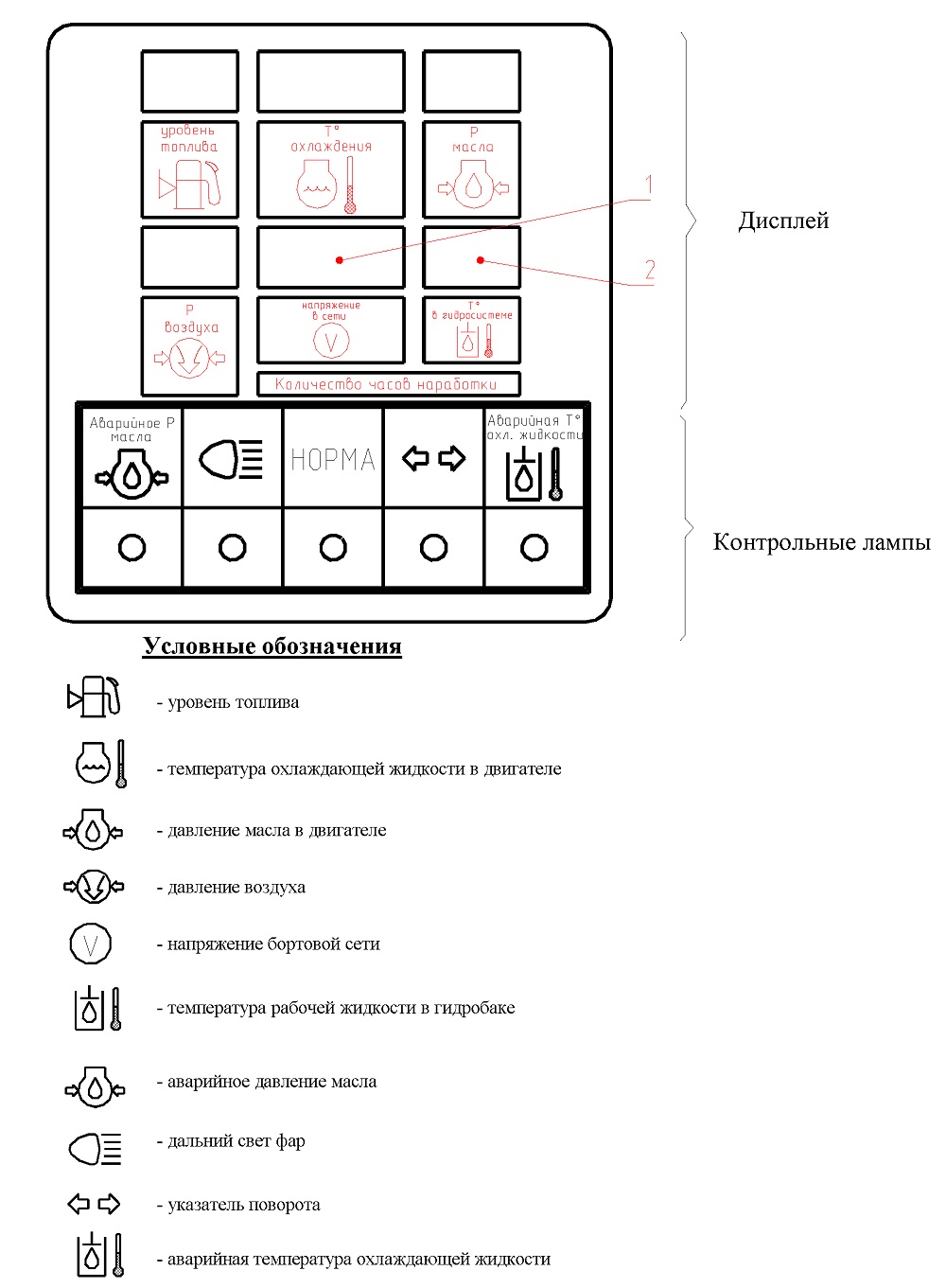

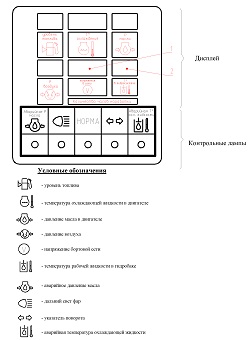

Рис. 4 Электронная панель

Электронная панель предназначена для отображения параметров работы двигателя, электрооборудования и гидросистемы экскаватора и для предупредительной световой, звуковой сигнализации о недопустимом отклонении контролируемых параметров.

На дисплее высвечиваются цифровые значения контролируемых параметров работы. ВНИМАНИЕ! При включении «массы» на дисплее

электронной панели приборов ЭПП-4 в окнах 1 и 2 (рис. 4) в течение 10 с будет высвечиваться количество моточасов

(часов наработки) с точностью до 0,1 ч. Через 10 с в окнах 1 и 2 появятся показания напряжения в сети и температуры в гидросистеме.

На блоке индикации параметры работы контролируются с помощью цветовых индикаторов. Зеленый цвет индикатора свидетельствует о нормальном, соответствующем заданному параметре. Красный - о недопустимом отклонении (превышении или снижении ниже допустимого) параметра работы двигателя или системы экскаватора.

Загорание контрольных ламп свидетельствует о включении или нарушении работы систем, изображенных на них.
