КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭКСКАВАТОРА ЕК-8
1. НАЗНАЧЕНИЕ
Экскаватор пневмоколесный гидравлический ЕК-8 представляет собой
мобильную многофункциональную землеройную машину, предназначенную для
разработки котлованов, траншей, карьеров в грунтах I-IV категорий,
погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и
мерзлых грунтов (при величине кусков не более 200 мм), а также для
других работ в условиях промышленного, городского, сельского,
транспортного и мелиоративного строительства. Экскаватор сохраняет
работоспособность в диапазоне температур окружающего воздуха от -40°С до
+40°С.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСКАВАТОРА ЕК-8
| Емкость ковша, м³ | 0,32 |
| Вес экскаватора, оборудованного обратной лопатой, т | 8,7 |
| Двигатель | Perkins 1104C-44 RE37834 |
| Мощность двигателя, кВт (л.с.) | 61,5 (83,6) |
| Частота вращения вала двигателя, об/мин | 2200 |
| Мощность насосной установки, кВт (л.с.) | 42 (57) |
| Давление в гидросистеме, МПа (кгс/см²) | 32 (320) |
| Давление в пневмосистеме, МПа (кгс/см²) | 0,6...0,7 (6,0...7,0) |
| Суммарная подача насоса, л/мин | 142 |
| Скорость передвижения, км/ч | 21…23 |
| Скорость буксировки, не более, км/ч | 40 |
| Напряжение в электросистеме, В | 12 |
| Продолжительность рабочего цикла, с | 12…13 |
| Частота вращения поворотной платформы, об/мин | 6 |
| Глубина копания, не менее, м | 4,0 |
| Радиус копания на уровне стоянки, не менее, м | 7,0 |
| Высота выгрузки, не менее, м | 5,9 |
| Геометрические характеристики, мм: | |
| - длина | 6720 |
| - ширина | 2300 |
| - высота | 3050 |

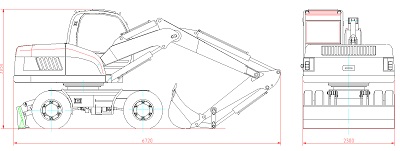

Рис. 1 - Геометрические характеристики экскаватора

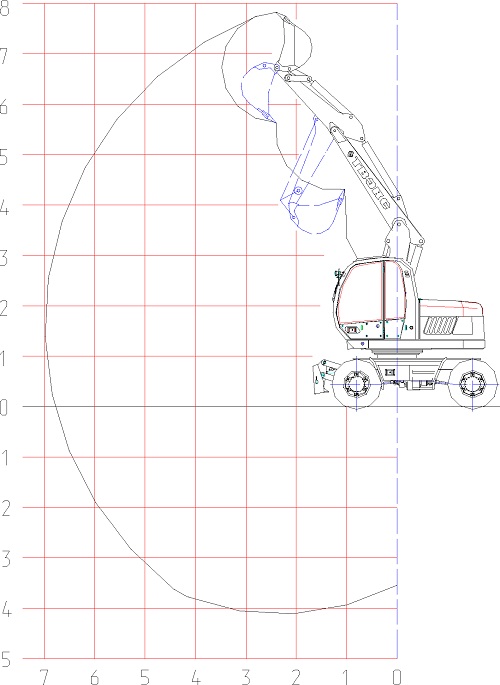

Рис. 2 - Параметрическая схема экскаватора
